Instalacje 1G KOLEKTORY SŁONECZNE. UKŁAD AUTOMATYKI (regulującej prace instalacji z pompą wymuszającą obieg czynnika grzewczego)

Transkrypt

1

2 Made in EU

3 LX ACDC LX ACDC/M

4 Instalacje 1G KOLEKTORY SŁONECZNE UKŁAD AUTOMATYKI (regulującej prace instalacji z pompą wymuszającą obieg czynnika grzewczego) KOCIOŁ CO BOJLER (zasobnik biwalentny)

5 Instalacje 2G OGNIWA FOTOWOLTAICZNE LICZNIK PRĄDU INWERTER AKUMULATORY REGULATOR ŁADOWANIA

6 Instalacje 3G Pojemnikowy podgrzewacz wody 2. 2 Kolektory fotowoltaiczne 3. 3 Źródło zimnej wody 4. 4 Gniazdko elektryczne 230V (prąd zmienny) 5. 5 Zabezpieczanie i pomiar wyprodukowanego prądu elektrycznego 6. 6 Wypływ wody ciepłej V AC DC Woda zimna Woda ciepła

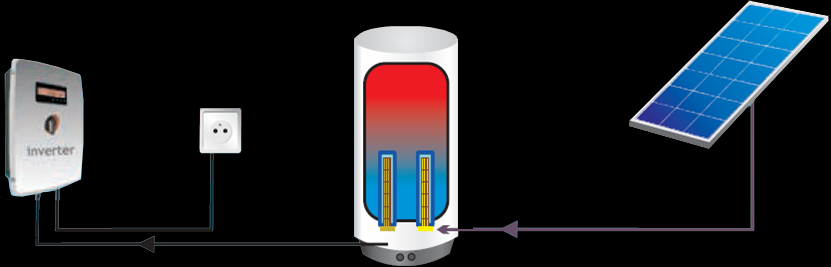

7 Instalacje 4G PRZETWORNIK DC/AC PODGRZEWACZ WODY LXM ACDC AC 230 V KOLEKTORY FOTOWOLTAICZNE PRZETWORNIK DC/AC PODGRZEWACZ WODY LX ACDC/M, M+K AC 230 V KOLEKTORY FOTOWOLTAICZNE AC DC DC

8 Solary vs. PV KOLEKTORY SŁONECZNE + Ogrzewanie wody - Skomplikowana instalacja - Częste awarie systemu rurek z płynem solarnym - Duża masa kolektorów od 70 kg MIKROINSTALACJA PV + Produkcja prądu + Ogrzewanie wody + Zużycie nadwyżek prądu na własne potrzeby = oszczędność + Sprzedaż nadwyżek prądu = zysk + Łatwy i szybki montaż + Bezobsługowa eksploatacja + Możliwość umieszczenia paneli do 100 m od ogrzewacza + Nie ma problemów z nadmiarem promieniowania słonecznego

9 PV- Korzyści - Bardzo prosta instalacja - więcej miejsca na umieszczenie paneli na danej powierzchni - Krótki czas montażu (2 dni) - Nie ma rur (węży) między panelami i kotłownią - Można umieścić panele do 100 m od bojlera - Lekka waga paneli (19kg) - Ciepła woda przez cały rok - Możliwość korzystania z małych kotłów (małe straty ciepła) - Nie ma problemów z nadmiarem energii ze słońca - Brak pompy - Brak konserwacji - Automatyczne ogrzewanie prądem zmiennym (AC) lub z innego źródła - Bardzo długi czas żywotności paneli (50 lat) - Możliwość podłączenia innych systemów prądu DC/AC - Możliwość dokładnego pomiaru wyprodukowanej energii - Możliwość sprzedaży nadwyżek energii - Niższa cena kompletnej instalacji

10 Kolektor solarny

11 Panel fotowoltaiczny PV

12 Perspektywy Taryfy gwarantowane (feed-in tariffs) na sprzedaż zielonej energii z instalacji odnawialnych źródeł energii [PLN/kWh]: 1) biogazownie rolnicze o mocy elektrycznej do 40 kw 2) biogazownie rolnicze o mocy od 40 kw do 200 kw 3) biogazownie wykorzystujące biogaz z oczyszczalni ścieków o zainstalowanej mocy do 200 kw 4) biogazownie wykorzystujące biogaz ze składowisk odpadów o mocy do 200 kw 5) dachowe instalacje fotowoltaiczne o mocy do 10 kw 6) dachowe instalacje fotowoltaiczne o mocy od 10 kw do 100 kw 7) naziemne instalacje fotowoltaiczne o mocy od 10 kw do 100 kw 8) instalacje wykorzystujące energię wiatru o mocy zainstalowanej do 10 kw 9) instalacje wykorzystujące energię wiatru o mocy zainstalowanej powyżej 10 kw do 100 kw 10)elektrownie wodne o mocy zainstalowanej do 75 kw (źródło: Ministerstwo Gospodarki, październik 2012)

13 Perspektywy zasadą w przypadku mikro- i małej generacji będzie w pierwszej kolejności konsumpcja produkowanej energii na własne potrzeby, a dopiero później - odsprzedaż do sieci pozostałych nadwyżek energii Janusz Pilitowski dodał, że energetyka odnawialna w Polsce nie może rozwijać się bez wsparcia państwa Targi RENEXPO konferencja o fotowoltaice Warszawa Janusz Pilitowski - Dyrektor Departament Energii Odnawialnej MG

14 Zielona Energia dlaczego? Hybrydowy ogrzewacz wody zasilany energią z paneli fotowoltaicznych DC i prądem zmiennym 230V AC Jest źródłem darmowej ciepłej wody CWU Jest źródłem darmowej energii elektrycznej ACDC Jest elementem mikro instalacji do produkcji prądu z energii słońca OZE

15 Zielona Energia dla kogo? Hybrydowy ogrzewacz wody zasilany energią z paneli fotowoltaicznych DC i prądem zmiennym 230V AC Produkt jest adresowany do osób, które poszukują: Sposobu na zmniejszenie kosztów utrzymania Możliwości dodatkowych źródeł dochodów czyli: DLA WSZYSTKICH

16 Zielona Energia jak to działa? Energia słoneczna Panele fotowoltaiczne Prąd stały DC Bojler hybrydowy Ciepła woda CWU

17 Panel sterowania Tryb pracy: 1. Dwie grzałki jednocześnie 2. Priorytet energia z paneli fotowoltaicznych DC 3. Priorytet energia z sieci 230 V AC Kontrolka podłączenia do sieci elektrycznej (żółta) Kontrolka działania paneli PV (zielona) Kontrolka działania spirali na AC (czerwona) Włącznik termostatu T2 Włącznik termostatu T1 Odchylana plastikowa pokrywka

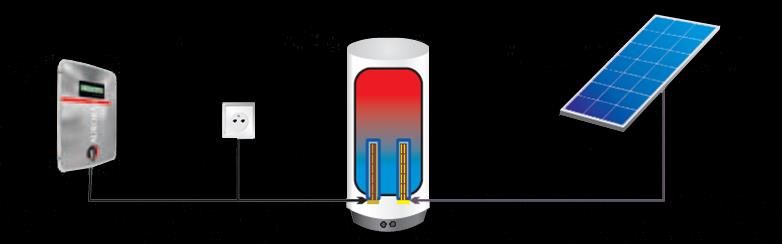

18 Hybrydowe ogrzewanie wody Podgrzewacze wody marki LOGITEX LX ACDC można też stosować jako elektryczne podgrzewacze wody. Pracują na zasadzie dwóch oddzielnych obwodów elektrycznych. Pierwszy z nich jest podłączony do energii elektrycznej z sieci (AC 230V), zaś drugi do ekologicznie czystej energii elektrycznej z kolektorów fotowoltaicznych. Obydwa obwody mogą pracować jednocześnie lub każdy z nich oddzielnie. PODGRZEWACZ WODY LX ACDC AC 230 V AC 230V/HDO (taryfa nocna) r=tm KOLEKTORY FOTOWOLTAICZNE (DC) KABEL DC CIEPŁA WODA ŹRÓDŁO ZIMNEJ WODY

19 Hybrydowe ogrzewanie wody Pojemnikowy podgrzewacz wody 2. 2 Kolektory fotowoltaiczne 3. 3 Źródło zimnej wody 4. 4 Gniazdko elektryczne 230V (prąd zmienny) 5. 5 Zabezpieczanie i pomiar wyprodukowanego prądu elektrycznego 6. 6 Wypływ wody ciepłej V AC DC Woda zimna Woda ciepła

20 Multifunkcyjne podgrzewacze wody Hybrydowe podgrzewacze wody typu LX ACDC w wersji typoszeregu K można oprócz ogrzewania prądem AC i DC podłączyć również do zewnętrznego źródła ciepła (kominki, piece, pompy ciepła, kotły gazowe itp.). Proces przekazywania ciepła wodzie w podgrzewaczu zachodzi dzięki zabudowanemu systemowi rurek (wymiennik). Hybrydowy podgrzewacz typu LX ACDC/K można podłączyć do zewnętrznego systemu rozprowadzania ciepła o max. temperaturze 100 C i ciśnieniu 1MPa. Wymiennik pracuje w trybie wymuszonym i samoczynnym obiegu wody. ZEWNĘTRZNE ŹRÓDŁO CIEPŁA PODGRZEWACZ WODY LX ACDC/K AC 230 V KOLEKTORY FOTOWOLTAICZNE (DC) KABEL DC CIEPŁA WODA ŹRÓDŁO ZIMNEJ WODY

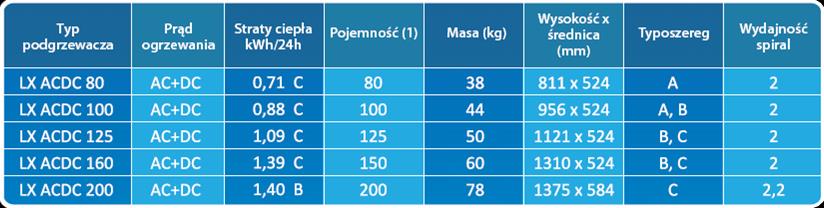

21 Parametry podgrzewaczy wody Typoszereg: A = 1,0 kw B = 1,5 kw C = 2,0kW, Stopień ochrony: IP 45 *Taryfa nocna (HDO): A mniejsze zużycie wody B większe zużycie wody

22 4 m 3 m 2 m Zalecane przykładowe montaże PV MOC ZAINSTALOWANA KOLEKTORÓW 1,0 kw MOC ZAINSTALOWANA KOLEKTORÓW 1,5 kw MOC ZAINSTALOWANA KOLEKTORÓW 2,0 kw 3,2 m 3,2 m 3,2 m

23 Zielona Energia inwestycja Zestaw dla 2 osobowej rodziny: Bojler 100 litrów Bateria 4 panele 250 Wp Montaż Koszty: zł zł zł Zestaw dla 4 osobowej rodziny: Bojler 160 litrów Bateria 8 paneli 250 Wp Montaż Koszty: zł zł zł

24 Zielona Energia bilans Zużycie energii przez 2 osobową rodzinę: Bojler 100 litrów: Moc 1000 W Zużycie roczne kwh Zużycie energii przez 4 osobową rodzinę: Bojler 160 litrów: Moc 2000 W Zużycie roczne kwh

25 Zielona Energia bilans Zużycie energii przez 2 osobową rodzinę: Taryfa G11 Bojler 100 litrów: Moc 1000 W Zużycie roczne kwh Oszczędność rocznie kwh x (0,2825+0,2071) zł = 489,60 zł Zużycie energii przez 4 osobową rodzinę Taryfa G11 Bojler 160 litrów: Moc 2000 W Zużycie roczne kwh Oszczędność rocznie kwh x (0,2825+0,2071) zł = 979,20 zł

26 Zielona Energia bilans Zużycie energii przez 2 osobową rodzinę: Taryfa G12 Bojler 100 litrów: Moc 1000 W Zużycie roczne kwh Oszczędność rocznie kwh x (0,3325+0,2195) zł = 552,00 zł Zużycie energii przez 4 osobową rodzinę Taryfa G12 Bojler 160 litrów: Moc 2000 W Zużycie roczne kwh Oszczędność rocznie kwh x (0,3325+0,2195) zł = 1104,00 zł

27 Zielona Energia jak to działa? Energia słoneczna Panele fotowoltaiczne Prąd stały DC Bojler hybrydowy Ciepła woda CWU Prąd zmienny AC 230V

28 LXM ACDC Mikroinstalacja fotowoltaiczna Nowa generacja hybrydowych podgrzewaczy wody typoszeregu LXM pozwala w 100% wykorzystać wyprodukowaną w ogniwach energię. Po podgrzaniu wody do nastawionej temperatury, podgrzewacz wyłączy się i energia elektryczna zostanie automatycznie skierowana do przetwornika, gdzie dojdzie do konwersji prądu stałego (DC) na prąd zmienny (AC), zaś wyprodukowany w ten sposób prąd zostanie dostarczony do domowej instalacji elektrycznej. Ekologicznie wyprodukowany prąd elektryczny jest w pierwszej kolejności wykorzystywany w wewnętrznej sieci elektrycznej - więc jeśli produkcja ta pokrywa zapotrzebowanie na energię elektryczną danego gospodarstwa domowego, nie dochodzi wtedy do odbioru energii z sieci. PRZETWORNIK DC/AC PODGRZEWACZ WODY LXM ACDC AC 230 V KOLEKTORY FOTOWOLTAICZNE

29 INWERTER Falownik (ang. inverter) urządzenie elektryczne zamieniające prąd stały, którym jest zasilane, na prąd zmienny o regulowanej częstotliwości wyjściowej. Jeśli w falowniku zastosuje się modulację szerokości impulsów PWM (ang. Pulse Width Modulation), to równocześnie ze zmianą częstotliwości można regulować wartość skuteczną napięcia wyjściowego. Zadaniem inwertera w mikroinstalacji jest przekształcenie prądu stałego (DC) na prąd zmienny (AC) i skierowanie nadwyżek energii elektrycznej do sieci domowej lub w przyszłości, po wprowadzeniu ustawy o odnawialnych źródłach energii (OZE) na sprzedaż energii do sieci publicznej.

30 Zielona Energia be ECO Systemem taryf gwarantowanych zostaną objęte instalacje fotowoltaiczne o zainstalowanej mocy do 100 kw. : - dachowe instalacje fotowoltaiczne o mocy do 10 kw: taryfa 1,30 PLN/kWh - dachowe instalacje fotowoltaiczne o mocy od 10 kw do 100 kw: taryfa 1,15 PLN/kWh - gruntowe instalacje fotowoltaiczne o mocy od 10 kw do 100 kw: taryfa 1,10 PLN/kWh Resort gospodarki zakłada, że wysokość taryf dla fotowoltaiki będzie maleć w kolejnych latach średnio o 5% rocznie. Z projektu ustawy OZE przygotowanego przez Ministerstwo Gospodarki

31 Zielona Energia be ECO Produkcja energii przez 2 osobową rodzinę. Zestaw 4 paneli: Moc baterii 1000 W Produkcja roczna kwh Przychód roczny 1000 kwh x 1,30 zł = 1.300,00 zł Produkcja energii przez 4 osobową rodzinę: Zestaw 8 paneli: Moc baterii 2000 W Produkcja roczna kwh Przychód roczny: 2000 kwh x 1,30 zł = 2.600,00 zł

32 Zielona Energia be ECO ilość paneli pojemność bojlera wydajność instalacji roczna produkcja Rodzina 2 osobowa litrów 1,0 kw 1000 kwh Rodzina 4 osobowa litrów 2,0 kw 2000 kwh koszt instalacji roczna oszczędność roczna sprzedaż czas zwrotu z inwestycji Rodzina 2 osobowa zł 552 zł zł 5,5 roku Rodzina 4 osobowa zł zł zł 4,5 roku

33 Zielona Energia be ECO BOJLER

34 INWERTER Zielona Energia be ECO

35 Zielona Energia be ECO

36 Zielona Energia be ECO

37 Zielona Energia be ECO

38 Zielona Energia be ECO Zgodnie z ustawą o podatku rolnym z dnia 15 listopada 1984 roku, wszystkim podmiotom obowiązanym do uiszczenia podatku rolnego przysługuje ulga inwestycyjna z tytułu wydatków poniesionych na zakup i instalację urządzeń wykorzystujących na cele produkcyjne naturalne źródła energii, pod warunkiem że nie zostały one sfinansowane w całości lub części ze środków publicznych. Ulga przyznawana jest po zakończeniu inwestycji i polega na odliczeniu od należnego podatku rolnego od gruntów położonych na terenie gminy w której została dokonana inwestycja 25 % udokumentowanych rachunkami nakładów inwestycyjnych w części w której nie zostały one pokryte środkami publicznymi. Ulga przyznana na określoną inwestycje nie może być stosowana dłużej niż 15 lat.

39 Zielona Energia be ECO USTAWA O OZE Podjęcie i wykonywanie działalności gospodarczej w zakresie wytwarzania energii elektrycznej, ciepła lub chłodu z odnawialnych źródeł energii w instalacjach odnawialnego źródła energii innych niż mikroinstalacja i mała instalacja wymaga uzyskania koncesji na zasadach i warunkach określonych w przepisach rozdziału 1 i 2 działu III ustawy z dnia Prawo energetyczne. mikroinstalacja instalacja odnawialnego źródła energii o zainstalowanej łącznej mocy elektrycznej do 40 kw mała instalacja instalacja odnawialnego źródła energii o zainstalowanej łącznej mocy elektrycznej powyżej 40 kw do 200 kw

40 Zielona Energia be ECO USTAWA O OZE Wytwórca energii elektrycznej, ciepła lub chłodu z odnawialnych źródeł energii w mikroinstalacji będący osobą fizyczną nie prowadzącą działalności gospodarczej, który wytwarza energię elektryczną, ciepło lub chłód w celu zużycia na własne potrzeby, może sprzedać nadwyżkę niewykorzystanej energii elektrycznej wytworzonej przez niego w mikroinstalacji i wprowadzonej do sieci dystrybucyjnej. Sprzedawca zobowiązany ma obowiązek zakupu wytworzonej energii elektrycznej z odnawialnych źródeł energii, która została wprowadzona do sieci przesyłowej lub sieci dystrybucyjnej, znajdującej się na terenie obejmującym obszar działania tego sprzedawcy, od wytwórcy energii elektrycznej z odnawialnych źródeł energii w mikroinstalacji.

41 Zielona Energia be ECO USTAWA O OZE Obowiązek zakupu od danego wytwórcy energii elektrycznej, powstaje od pierwszego dnia wprowadzenia energii elektrycznej do sieci dystrybucyjnej i trwa przez kolejnych 15 lat, przy czym okres ten jest liczony od dnia oddania do użytkowania instalacji odnawialnego źródła energii, w której została wytworzona ta energia elektryczna, nie dłużej jednak niż do dnia 31 grudnia 2027 roku. Sprzedawca zobowiązany dokonuje zakupu od danego wytwórcy energii, po stałej, niezmiennej cenie zakupu energii elektrycznej obowiązującej w dniu oddania do użytkowania instalacji odnawialnego źródła energii.

42 Zielona Energia be ECO Resort gospodarki potwierdził, że w nowym projekcie ustawy o OZE znajdzie się zapis wprowadzający obowiązek montowania odnawialnych źródeł energii w domach remontowanych i oddawanych do użytku po 1 stycznia 2015 r. Nowa ustawa o OZE ma wprowadzić do Prawa Budowlanego regulacje nakazujące wykorzystanie odnawialnych źródeł energii we wszystkich budynkach oddawanych do użytku lub poddawanych generalnemu remontowi po 2015 roku. W efekcie każdy nowy budynek będzie musiał konsumować określoną ilość energii z własnego systemu kolektorów słonecznych, paneli fotowoltaicznych, małej elektrowni wiatrowej czy pompy ciepła. Inwestorzy, którzy nie spełnią tych wymogów, nie dostaną pozwolenia na budowę lub użytkowanie PAP

43 Polska za 10 lat

44 ECOnomiczny dom

45 Fotowoltaika (PV) Fotowoltaika (PV) to proces wytwarzania energii elektrycznej z promieniowania słonecznego. Słońce jest darmowym, niewyczerpanym źródłem energii odnawialnej, symbolem energetyki XXI wieku. Mało kto wie, że fotowoltaika liczy już ponad 170 lat. Efekt fotoelektryczny został odkryty w roku Dokonał tego dziewiętnastoletni francuski fizyk Aleksander Edmund Becquerel. Albert Einstein, powszechnie utożsamiany z teorią względności, nagrodę Nobla otrzymał za jego wyjaśnienie istoty zjawiska fotoelektrycznego.

46 Fotowoltaika (PV) Ogniwa fotowoltaiczne składają się z płytki z półprzewodnika posiadającej złącze P-N (positive - negative). W strukturze takiej występuje pole elektryczne (bariera potencjału). W chwili, gdy na ogniwo pada światło słoneczne powstaje para nośników o przeciwnych ładunkach elektrycznych, które zostają następnie rozdzielone przez pole elektryczne. Rozdzielenie ładunków powoduje, iż w ogniwie powstaje napięcie. Po podłączeniu obciążenia (urządzenia pobierającego energię) następuje przepływ prądu elektrycznego.

47 Fotowoltaika (PV) Panel fotowoltaiczny zbudowany jest z modułów, które składają się z ogniw wykonanych z półprzewodników (krzem Si) Moc panela fotowoltaicznego podaje się w kwp ( ang. kilo Watts peak). Wartość ta określa moc prądu stałego (DC), który może zostać wyprodukowany przez dany system fotowoltaiczny w optymalnym nasłonecznieniu oraz w optymalnej temperaturze.

48 Fotowoltaika (PV) Rodzaje krzemowych ogniw fotowoltaicznych: Monokrystaliczne ogniwa wykonane z jednego kryształu krzemu. Ogniwa monokrystaliczne rozpoznać można po ściętych narożnikach. Jest to efekt cięcia cylindrycznego kryształu na kwadraty.

49 Fotowoltaika (PV) Rodzaje krzemowych ogniw fotowoltaicznych: Polikrystaliczne ogniwa składające się z wielu kryształów krzemu. Ogniwa polikrystaliczne posiadają charakterystyczną powierzchnię, która ukazuje ich strukturę wewnętrzną.

50 Fotowoltaika (PV) Panel PV zbudowany jest z połączonych, a następnie zalaminowanych ogniw fotowoltaicznych, które chronione są od góry szybą o właściwościach antyrefleksyjnych, a od spodu warstwą izolacyjną. Całość chroni aluminiowa rama. Do tylnej powierzchni panela przymocowana jest puszka z kablami i złączkami.

51 Fotowoltaika (PV) Optymalną pracę modułu fotowoltaicznego zapewniają: 1. Ekspozycja optymalna to kierunek południowy 2. Brak zacienienia nawet niewielkie zacienienie znacząco zmniejsza wydajność pracy panela 3. Właściwy kąt nachylenia kąt optymalny wynosi około 35 stopni.
