1 1 ` Specyfikacja Techniczna

2 Specyfikacja Techniczna

3 1. Specyfikacja techniczna DOSTAWA i uruchomienie kotła: Kotły KLIMOSZ MAXI oraz DUO NG INDUSTRIAL dostarczane są według zamówienia jako gotowe urządzenia do montażu w kotłowni. Kotły automatyczne KLIMOSZ MAXI oraz DUO NG INDUSTRIAL wymagają wstępnej RE- GULACJI KOTŁA oraz przeglądu kotła po pierwszym roku użytkowania wykonanej przez uprawnionego Serwisanta Dane techniczne kotłów Klimosz Maxi Tab. 1. Dane techniczne kotła KLIMOSZ MAXI. Parametr SI Klimosz Maxi 100 Klimosz Maxi 150 Klimosz Maxi 200* TRYB AUTOMATYCZNY Moc nominalna - ekogroszek kamienny kw Moc nominalna - pelety kw Sprawność Ekogroszek kamienny % pelet % Zakres regulacji mocy Ekogroszek kamienny kw pelety kw Zużycie paliwa przy mocy nominalnej: ekogroszek 27,5MJ/kg kg/h 14,9 22,6 30,4 pelety 18MJ/kg kg/h 17,8 28,9 35,6 Pojemność zasobnika paliwa dm x 720 Przybliżony czas spalania przy mocy nominalnej: ekogroszek kamienny 27,5MJ/kg pelety 18MJ/kg Przepływ spalin w czopuchu przy mocy nominalnej: ekogroszek kamienny 27,5MJ/kg pelety 18MJ/kg dni 5,0 4,0 4,5 dni 3,0 2,5 3,0 g/s g/s Temperatura spalin C Klasa kotła (100% obciążenia) Masa kotła kg Powierzchnia wymiany ciepła kotła m 2 10,8 15,3 20,2 Pojemność wodna dm Średnica wylotu spalin mm Ciąg kominowy Pa Maks. ciśnienie robocze wody bar 2,0 Min. ciśnienie robocze wody bar - Ciśnienie próbne wody bar 3,0 Grupa płynów - 2 woda Zalecana temperatura robocza kotła C Maksymalna temperatura robocza kotła C 90 Min. temperatura wody powracającej do kotła C 50 Maks. dop. poziom medium grzewczego m 20 Zawór bezpieczeństwa bar 2,0 Poziom hałasu db < 65 (A) Przyłącza kotła wody grzewczej i powrotnej cal 2,5 Opory przepływu wody przez kocioł Δt = 20 o C mbar Napięcie przyłączeniowe 230V / 50 Hz Pobór energii elektr.: motoreduktor / wentylator W 250 / x 250 / 2 x 145 Izolacja elektryczna IP 40 * Kocioł KLIMOSZ MAXI 200 wyposażony jest w dwa palniki 100kW. 3 Specyfikacja Techniczna

4 Klimosz Duo NG Industrial Tab.2. Dane techniczne kotła KLIMOSZ DUO NG INDUSTRIAL. Parametr SI Klimosz DUO 55 Klimosz DUO 75 Klimosz DUO 100/2x50* Klimosz DUO 150/2x75** TRYB AUTOMATYCZNY Moc nominalna - ekogroszek kamienny kw Moc nominalna - pelety kw Sprawność Ekogroszek kamienny % 86,8 83, ,1 Zakres regulacji mocy Zużycie paliwa przy mocy nominalnej: ekogroszek 27,5MJ/kg pelety 18MJ/kg Pelet % 84,9 80, ,7 Ekogroszek kamienny kw 16, , Pelety kw 14, , kg/h 8, ,3 23,1 kg/h 13,0 16,4 19,1 31,4 Pojemność zasobnika paliwa dm Pojemność zasobnika paliwa -2 palniki dm x500 2x500 Przybliżony czas spalania przy mocy nominalnej: ekogroszek kamienny 27,5MJ/kg pelety 18MJ/kg Przepływ spalin w czopuchu przy mocy nominalnej: ekogroszek kamienny 27,5MJ/kg pelety 18MJ/kg dni 5,5 4,0 6,0 4,0 dni 3,5 3,0 4,0 3,0 g/s g/s Temperatura spalin C Klasa kotła ekogroszek/pelety - 3 / 3 3 / 3 4 / 5 3 / 3 Masa kotła kg Masa kotła 2 palniki kg Powierzchnia wymiany ciepła kotła m 2 5,8 8,1 11,1 15,2 Pojemność wodna dm Średnica wylotu spalin mm Ciąg kominowy Pa Maks. ciśnienie robocze wody bar 1,8 2,0 2,0 2,0 Min. ciśnienie robocze wody bar Ciśnienie próbne wody bar 2,7 3,0 3,0 3,0 Grupa płynów - 2 woda Zalecana temperatura robocza kotła C Maksymalna temperatura robocza kotła C 90 Min. temperatura wody powracającej do kotła C 50 Maks. dop. poziom medium grzewczego m Zawór bezpieczeństwa bar 1,8 2,0 2,0 2,0 Poziom hałasu db < 65 (A) Przyłącza kotła wody grzewczej i powrotnej cal 2 2,5 Opory przepływu wody przez kocioł Δt = 20 o C mbar Napięcie przyłączeniowe 230V / 50 Hz Pobór energii elektr.: motoreduktor / wentylator W 250 / / 290 Izolacja elektryczna IP 40 *Kocioł KLIMOSZ DUO NG INDUSTRIAL 100 dostępny jest również w wariancie 2- palnikowym (2 palniki 50kW) **Kocioł KLIMOSZ DUO NG INDUSTRIAL 150 dostępny jest również w wariancie 2- palnikowym (2 palniki 75kW) Specyfikacja Techniczna

5 1.2. Parametry paliwa Parametry paliwa: wartość opałowa Q r 15MJ kg r zawartość części lotnych V 28% ; i / zawartość popiołu ; o temperatura mięknienia popiołem t A 1200 C ; r zawartość wilgoci węgiel, pelety W 15%, zdolność spiekania RI 20 ; r drewno W 20% ; małe pęcznienie. UWAGA!!! Kocioł grzewczy KLIMOSZ nie jest piecem do spalania odpadków i nie mogą być w nim spalane zabronione paliwa tj. tworzywa sztuczne itp. Tab. 3. Zalecane paliwo spalane w trybie automatycznym. Paliwo podstawowe Rodzaj paliwa Granulacja [mm] Wartość opałowa [MJ/kg] Węgiel kamienny Paliwo zastępcze eko-groszek Gr II 8 25 (max 30) * Rodzaj paliwa Granulacja [mm] Wartość opałowa [MJ/kg] Biomasa pelety ** Φ *) Niespiekający się, niekoksujący **) Twardość granulatu z trocin (pelet) powinna być, co najmniej taka, aby nie było możliwe zmiażdżenie w zaciśniętej dłoni kilku granulek paliwa, co zabezpiecza przed zacięciami podajnika. Zaleca się stosowanie gatunków jasnej barwy, bez dodatków kory lub lakierów, które powodują powstawanie nagaru w palniku. 1.1 Konstrukcja stalowego kotła KLIMOSZ DUO NG INDUSTRIAL Kotły wodne automatyczne KLIMOSZ DUO NG INDUSTRIAL nie są kotłami bezobsługowymi, co oznacza, że Użytkownik powinien zapoznać się z zasadami ich działania, regulacji oraz obsługi i konserwacji w celu uniknięcia jakichkolwiek problemów związanych z ich eksploatacją. Kocioł KLIMOSZ DUO NG INDUSTRIAL łączy w sobie możliwość palenia paliwami stałymi w trybie automatycznym lub tradycyjnym. Główną część kotła KLI- MOSZ stanowi stalowy wymiennik ciepła wykonany z blachy kotłowej o podwyższonej granicy plastyczności o grubości wymiennika wew. 6-8mm oraz zew. 4mm. Kotły KLIMOSZ DUO NG INDUSTRIAL można instalować w instalacjach układu otwartego jak i zamkniętego(układ zamknięty tylko kocioł 55kW). Rys. 1. Rysunek poglądowy kotła Klimosz Duo NG Industrial. 5 Specyfikacja Techniczna

6 W dolnej części wymiennika znajduje się komora spalania z palnikiem retortowym (rusztem żeliwnym, żeliwnym kolanem tzw. retortą oraz mieszaczem powietrza) i ogniotrwałym katalizatorem (płyta ceramiczna). Katalizator ogniotrwały stabilizuje proces spalania, obniża ulatnianie części stałych popiołu, wypromieniowuje ciepło z powrotem do palnika zapewniając w ten sposób dokładne spalanie paliwa. We wnętrzu retorty doprowadzającej paliwo znajdują się otwory regulujące ciśnienie powietrza potrzebnego do spalania, uniemożliwiając przeniknięcie płomienia do podajnika podczas procesu spalania. Pod komorą spalania umieszczony jest popielnik. Rys. 2. Rysunek poglądowy kotła Klimosz Duo NG Industrial wyposażonego w dwa palniki oraz przekrój kotła Klimosz Duo NG Industrial 150 kw. Obok kotła znajduje się zasobnik paliwa, wraz z podajnikiem ślimakowym. Zasobnik paliwa wyposażony jest w kapilarę oraz przyłącze do montażu zaworu termostatycznego STS mającego za zadanie zalanie zasobnika paliwa wodą sieciowa w momencie cofania się żaru w stronę zasobnika paliwa. Zawór STS nie jest w standardzie. Wentylator dostarczający powietrze do spalania jest umieszczony przed zasobnikiem paliwa i podłączony jest do mieszacza. Ilość powietrza do spalania regulować można zmianą obrotów wentylatora na regulatorze kotła (zalecane) lub, jeśli jest zainstalowana, ręczną nastawą klapy dławiącej na wentylatorze. Wlot wody do kotła znajduje się w części dolnej na środku tylnej ściany. Wylot wody z kotła usytuowany jest w części górnej po obu stronach tylnej ściany. Wlot i wylot wody grzewczej są króćcami z gwintem wewnętrznym. Ich wielkości opisane są w tabeli danych technicznych kotła. Z tyłu kotła usytuowany jest czopuch spalinowy odprowadzający spaliny do komina. Możliwe jest usytuowanie czopucha w pionie lub poziomie. Stalowy wymiennik, jego pokrywa, a także górne i dolne drzwiczki są pokryte izolacją mineralną, która obniża straty ciepła podczas spalania. Obudowa stalowa jest chroniona wysokiej jakości, wytrzymałą farbą proszkową. Kocioł przystosowany jest do przełożenia palnika wraz z układem podającym na przeciwną stronę. Konstrukcja drzwiczek pozwala na montaż z prawej lub lewej strony kotła - umożliwia otwieranie ich w dowolną stronę. Kocioł Klimosz Duo Industrial NG 100 oraz 150 występuje również w wersji z dwoma palnikami. UWAGA!!! Do napraw kotła należy stosować wyłącznie części dopuszczonych do obrotu przez producenta kotła. UWAGA!!! Zabronione jest dokonywanie jakichkolwiek zmian w komorze paleniskowej, mogących negatywnie wpłynąć na żywotność kotła oraz emisję spalin. Specyfikacja Techniczna

7 Rys. 3. Montaż króćca czopucha w kotłach KLIMOSZ DUO NG INDUSTRIAL a) pozycja pionowa b) pozycja pozioma. 1.2 Konstrukcja stalowego kotła KLIMOSZ MAXI Kotły wodne automatyczne KLIMOSZ MAXI nie są kotłami bezobsługowymi, co oznacza, że Użytkownik powinien zapoznać się z zasadami ich działania, regulacji oraz obsługi i konserwacji w celu uniknięcia jakichkolwiek problemów związanych z ich eksploatacją. Główną część kotła stanowi stalowy wymiennik ciepła wykonany z blachy kotłowej o podwyższonej granicy plastyczności o grubości wymiennika wew. 6-8mm oraz zew. 5mm. Specjalnie zaprojektowany i skonstruowany wymiennik ciepła zapewnia bezpieczną pracę kotła w układach otwartych. Rys. 4. Rysunek poglądowy kotła Klimosz Maxi kw. W dolnej przedniej części wymiennika znajduje się komora spalania z palnikiem retortowym (rusztem żeliwnym, żeliwnym kolanem tzw. retortą oraz mieszaczem powietrza) i ceramicznym deflektorem. Ceramiczny deflektor stabilizuje proces spalania, obniża ulatnianie części stałych popiołu, wypromieniowuje ciepło z powrotem do palnika zapewniając w ten sposób dokładne spalanie paliwa. Dodatkowo ochrania części stalowe przed bezpośrednim kontaktem z gorącym płomieniem z palnika. We wnętrzu retorty doprowadzającej paliwo znajdują się otwory regulujące ciśnienie powietrza potrzebnego do spalania, uniemożliwiając przeniknięcie płomienia do podajnika podczas procesu spalania. Tylną część kotła stanowi konwekcyjna część kotła, która składa się z pionowych płomieniówek 7 Specyfikacja Techniczna

8 kierujących spaliny w dół a następnie w kolejnym kanale w górę w stronę czopucha kotła. Nad rurowymi kanałami umieszczone są wzierniki umożliwiające dostęp do czyszczenia płomieniówek. Pod płomieniówkami w bocznej ścianie kotła znajduje się wyczystka służąca do wygarniania pyłów oraz popiołu po czyszczeniu kanału konwekcyjnego wymiennika. Obok kotła znajduje się zasobnik paliwowy, na dnie którego umieszczony jest podajnik ślimakowy. Zasobnik paliwa wyposażony jest w kapilarę oraz przyłącze do montażu zaworu termostatycznego STS mającego za zadanie zalanie zasobnika paliwa wodą sieciowa w momencie cofania się żaru w stronę zasobnika paliwa(zawór STS nie jest w standardzie). Wentylator dostarczający powietrze do spalania jest umieszczony przed zasobnikiem paliwa i podłączony jest do stalowego mieszacza. Ilość powietrza do spalania regulować można zmianą obrotów wentylatora na regulatorze kotła (zalecane) lub, jeśli jest zainstalowana, ręczną nastawą klapy dławiącej na wentylatorze. Wlot wody do kotła znajduje się w części dolnej na środku tylnej ściany. Wylot wody z kotła usytuowany jest na górze kotła. Wlot i wylot wody grzewczej są króćcami z gwintem wewnętrznym. Ich wielkości opisane są w tabeli danych technicznych kotła. Z tyłu kotła usytuowany jest czopuch spalinowy odprowadzający spaliny do komina. Stalowy wymiennik, jego pokrywa, a także górne i dolne drzwiczki są pokryte izolacją mineralną, która obniża straty ciepła podczas spalania. Obudowa stalowa jest chroniona wysokiej jakości, wytrzymałą farbą proszkową. Kocioł nie jest przystosowany do przełożenia palnika wraz z układem podającym na przeciwną stronę. Dlatego podczas zamówienia należy określić stronę, po której powinien być zainstalowany zasobnik paliwa. Kocioł KLIMOSZ MAXI 200 wyposażony jest w dwa palniki 100kW oraz dwa układy podające zamontowane obok siebie. Dostęp do wewnątrz kotła możliwy jest z dwóch stron. Przyłącze kominowe znajduję się z przodu, tyłu oraz w zależności od strony montażu zasobników lewej lub prawej strony kotła. UWAGA!!! Do napraw kotła należy stosować wyłącznie części dopuszczonych do obrotu przez producenta kotła. UWAGA!!! Zabronione jest dokonywanie jakichkolwiek zmian w komorze paleniskowej, mogących negatywnie wpłynąć na żywotność kotła oraz emisję spalin. Rys. 5. Rysunek poglądowy kotła Klimosz Maxi 200kW. Specyfikacja Techniczna

9 1.3 Konstrukcja palnika retortowego Kotły serii KLIMOSZ DUO NG INDUSTRIAL oraz KLIMOSZ MAXI wyposażone są w palnik retortowy. Konstrukcja palnika przystosowana jest głównie do spalania paliw kopalnych sortymentu groszek oraz niektórych paliw biomasowych np. pelet. Palnik charakteryzuje się specjalnym kształtem oraz kątem kolana retortowego dzięki czemu do minimum zostało zmniejszone ryzyko zrywania zawleczki zabezpieczającej silnik podajnika paliwa. UWAGA!!! Do napraw palnika należy stosować wyłącznie części dopuszczonych do obrotu przez producenta kotła. UWAGA!!! Zabronione jest dokonywanie jakichkolwiek zmian w komorze paleniskowej, mogących negatywnie wpłynąć na żywotność kotła oraz emisję spalin. Rys.6. Schemat ideowy palnika retortowego. 1. Króciec przyłączeniowy wentylatora; 2. Mieszacz powietrza; 3. Żeliwny ruszt; 4. Kanał podajnika ślimakowego;5. Otwory przeciwdymowe; 6. Żeliwne kolano retorty. W celu zachowania całkowitego spalania paliwa na ruszcie bardzo ważne jest, aby dbać o szczelność rusztu względem palnika retortowego oraz o drożność dysz doprowadzających powietrze nadmuchowe jak i czystość mieszacza. Konieczność uszczelnienia rusztu oraz czyszczenia palnika objawiać się może: 1. Niedopaleniem paliwa na ruszcie oraz wyrzucaniem nieopalonego paliwa do popielnika; 2. Przyspieszonym zanieczyszczaniem powierzchni wymiany ciepła wymiennika; 3. Krótkim, nieregularnym płomieniem podczas nagrzewania kotła; 4. Nierównomiernym spalaniem paliwa na ruszcie palnika. UWAGA!!! Ruszt palnika powinien być tak założony, aby spod niego nie wydobywało się fałszywe powietrze. Ruszt powinien być osadzony ciasno, bez możliwości jego obrotu. 9 Specyfikacja Techniczna

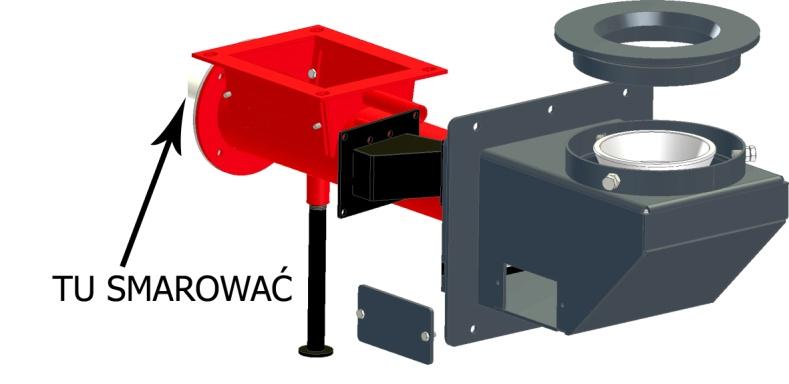

10 Postępowanie podczas konserwacji palnika: Aby uszczelnić ruszt należy zdjąć żeliwny pierścień. Powierzchnie rusztu, na które nałożyć trzeba uszczelniacz, należy dokładnie oczyścić w celu zapewnienia dobrej styczności materiału z uszczelniaczem. Jako uszczelniacz wykorzystać należy silikon do kominków o temperaturze pracy powyżej 1200 o C, który trzeba nałożyć równomiernie po obwodzie rusztu. Ruszt z silikonem powoli nałożyć na pozostałą część palnika. Kolejnym elementem jest obowiązkowe oczyszczenie mieszacza powietrza z zanieczyszczeń mogących się dostać podczas montażu lub demontażu rusztu. Wyczystka mieszacza również powinna być szczelnie zamknięta. 1.4 Opis kotła Klimosz Duo NG Industrial oraz Klimosz Maxi Rys.7. Opis kotła Klimosz Duo NG Industrial. 1. Zasobnik; 2. Wyczystka kotła (płomieniówki); 3. Drzwi maskujące; 4. Półka wodna kotła; 5. Ceramiczny deflektor palnika; 6. Ruszt awaryjnego spalania; 7. Motoreduktor układu podającego paliwo. 8. Palnik retortowy; 9. Wentylator nadmuchowy kotła; 10. Nóżki kotła oraz nóżka regulacji wysokości zasobnika paliwa. Specyfikacja techniczna

11 Rys. 8. Opis kotła KLIMOSZ MAXI kW. 1.Regulator kotła (Sterownik);2. Zasobnik kotła; 3. Ceramiczny deflektor palnika 4. Pionowe płomieniówki kanału konwekcyjnego; 5. Palnik retortowy; 6. Motoreduktor układu podającego paliwo; 7. Wentylator nadmuchowy kotła. 8. Wyczystka palnika; 9. Nóżki kotła oraz nóżka regulacji wysokości zasobnika paliwa Montaż czujników Kotły KLIMOSZ DUO NG INDUSTRIAL oraz KLIMOSZ MSXI wyposażone są w regulator pracy kotła. W celu poprawności funkcjonowania kotła oraz komfortu użytkowania w tabeli poniżej podano miejsca montażu wybranych czujników kotła Tab. 4. Usytuowanie czujników temperatury kotła. L.p. Rodzaj czujnika Usytuowanie czujnika 1. Czujnik kotła oraz STB (TERMIK) (zabezpieczenie termiczne kotła) Wspólna studzienka pomiarowa w górnej części kotła w celu osadzenia czujnika należy odkręcić górną część obudowy kotła 2. Czujnik powrotu Rura wody powrotnej do kotła lub studzienka pomiarowa w dolnej tylnej części kotła 3. Czujnik podajnika Kapilara pomiarowa na rurze podajnika ślimakowego 4. Czujnik mieszacza c.o. 1 Rura zasilająca obieg c.o. 1 za zaworem mieszającym 5. Czujnik mieszacza c.o. 2 Rura zasilająca obieg c.o. 2 za zaworem mieszającym 6. Czujnik c.w.u. W podgrzewaczy wody lub na rurze zasilającej podgrzewacz wody 11 Specyfikacja techniczna

12 Kotły dwupalnikowe wyposażone są odpowiednio w regulator z większą ilością czujników Montaż deflektora ogniotrwałego Deflektor ceramiczny w kotłach KLIMOSZ DUO NG INDUSTRIAL oraz KLIMOSZ MAXI należy umieścić nad palnikiem na specjalnych uchwytach. Tab. 5. Wymiar oraz ilość deflektorów.* Kocioł Deflektor [mm] Ilość [szt.] KLIMOSZ DUO NG INDUSTRIAL Klimosz DUO NG INDUSTRIAL kw 300 mm 1 KLIMOSZ MAXI Klimosz MAXI 100, mm 1 Klimosz MAXI mm 2 * Kotły z podwójnym palnikiem posiadają 2 szt. deflektorów. UWAGA!!! Niedopuszczalna jest eksploatacja kotła bez założonych deflektorów, ponieważ prowadzi to do szybszego zanieczyszczania kotła sadzą, wskutek braku jej dopalania, oraz szybkiego zużycia stalowych elementów konstrukcji kotła lub żeliwnych. Specyfikacja techniczna

13 1.5 Budowa kotłów oraz ich wymiary Wymiary kotłów Klimosz Duo NG Industrial T Y P S L H S1 S2 L1 L2 L3 H1 H2 Z1 Z2 P1 P2 U1 U2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Rys. 9. Wymiary kotłów KLIMOSZ DUO NG INDUSTRIAL. 13 Specyfikacja techniczna

14 Wymiary kotłów Klimosz Maxi T Y P S L H S1 S2 L1 L3 H1 H2 Z1 Z2 P1 P2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Rys. 10. Wymiary kotłów KLIMOSZ MAXI Specyfikacja techniczna

15 T Y P S L H S1 S2 L1 L3 H1 H2 Z1 Z2 P1 P2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Dodatkowa komora spalań Rys. 11. Wymiary kotłów KLIMOSZ MAXI 200. Kotły KLIMOSZ DUO NG INDUSTRIAL posiadają dodatkowy suchy ruszt (ręczna komara spalań) do spalania awaryjnego. Poniżej przedstawiono wymiary dodatkowej komory spalań. Kotły Klimosz MAXI nie są wyposażone w dodatkowy ruszt do awaryjnego spalania. UWAGA!!! W przypadku pracy kotła w trybie automatycznym należy wyjąć ruszt awaryjnego spalania. A w przypadku palenia na ruszcie awaryjnym zaleca się demontaż deflektora. KOCIOŁ A B C Pojemność ręcznej komory paleniskowej [mm] [mm] [mm] [dm 3 ] DUO INDUSTRIAL 55 DUO INDUSTRIAL 75 DUO INDUSTRIAL 100 DUO INDUSTRIAL , , Rys. 12. Schemat ideowy oraz wymiary ręcznej komory spalań. 15 Specyfikacja techniczna

16 1.6. Wyposażenie kotłów Kotły dostarczane są na palecie. Pozostałe wyposażenie znajduję się wewnątrz wymiennika, można je wyjąć po otwarciu drzwi popielnika. Kocioł jest zapakowany w folię i nie może być przewracany podczas transportu. Dla ułatwienia rozpakowania kotła można go lekko przechylać na wszystkie strony. Standardowe: Instrukcja Obsługi i Instalacji Kotłów Automatycznych; Specyfikacja Techniczna Kotła Instrukcja Obsługi Regulatora Osprzęt Na życzenie: Dodatkowo na zamówienie, wymagane zawsze przy opalaniu biomasą: Zawór zabezpieczający np. STS Watts (zamiast strażaka ) wymagany dla wszystkich kotłów od mocy 50kW; Wyłącznik krańcowy zasobnika paliwa. Elektroniczny lub analogowy czujnik spalin; Termostat pomieszczeniowy Ręczny czterodrogowy zawór mieszający (np. ESBE) Siłownik mieszacza (np. ESBE) Podgrzewacz c.w.u. lub bufor (np. DRAŹICE) Automatyczna zapalarka do pelet (15 35); Termometr spalin w skali o C (kontrola straty kominowej oraz stopnia czystości wymiennika kotła) W zestawie z kotłem KLIMOSZ DUO NG INDUSTRIAL wewnątrz kotła znajduje się opakowanie z dodatkowym osprzętem kotła: Tab.5.Osprzęt kotła Klimosz Duo NG Industrial *. Szczotka do czyszczenia kotła - 1 szt. Pogrzebacz kotła - 1szt. Deflektor ceramiczny (patrz tabela 5) Uchwyt szczotki - 1 szt. Osłona palnika retortowego 1szt. Zawleczka ślimaka - 2 szt. Szuflada popielnika 1szt.** Śruba M8 wraz z nakrętką do montażu deflektora -1 szt. *Ilustracje przedstawione w tabeli są poglądowe, obiekt rzeczywisty może się różnić. ** Szuflada popielnika występuje tylko w kotłach Klimosz Duo NG Industrial Specyfikacja Techniczna

17 W zestawie z kotłem KLIMOSZ MAXI wewnątrz kotła znajduje się opakowanie z dodatkowym osprzętem kotła: Tab.6. Wyposażenie kotła Klimosz Maxi*. Szczotka do czyszczenia kotła - 1 szt. Pogrzebacz kotła - 1szt. Deflektor ceramiczny ( patrz tabela 5) Uchwyt szczotki - 1 szt. Zawleczka ślimaka - 2 szt. Śruba M8 wraz z nakrętką do montażu deflektora -1 szt. *Ilustracje przedstawione w tabeli są poglądowe, obiekt rzeczywisty może się różnić. 17 Specyfikacja Techniczna
