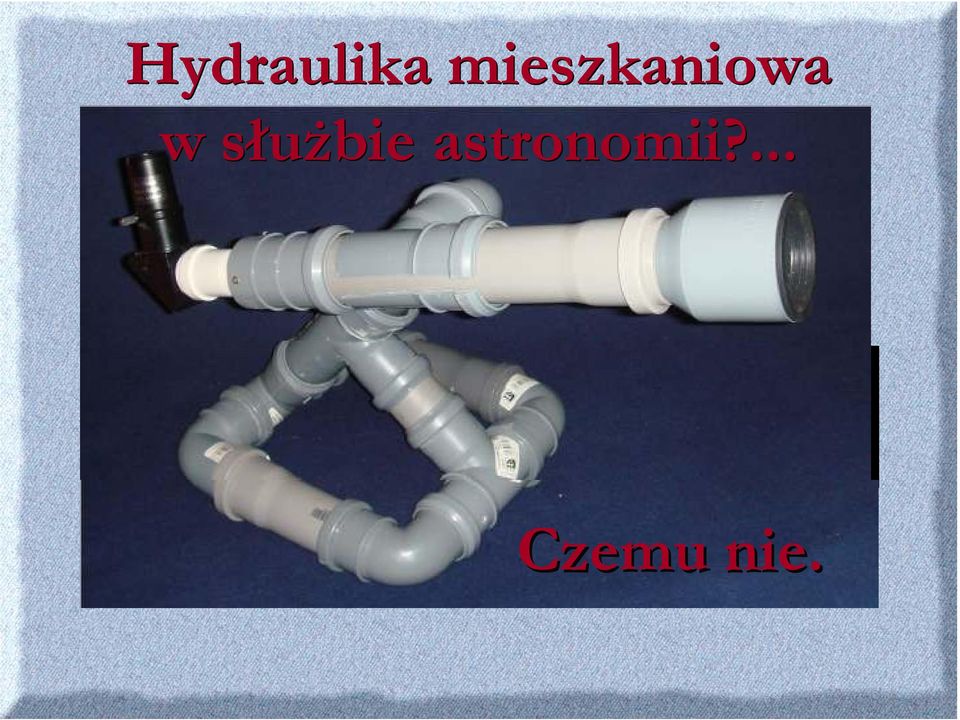

1 Hydraulika mieszkaniowa w słuŝbie astronomii?... Czemu nie.

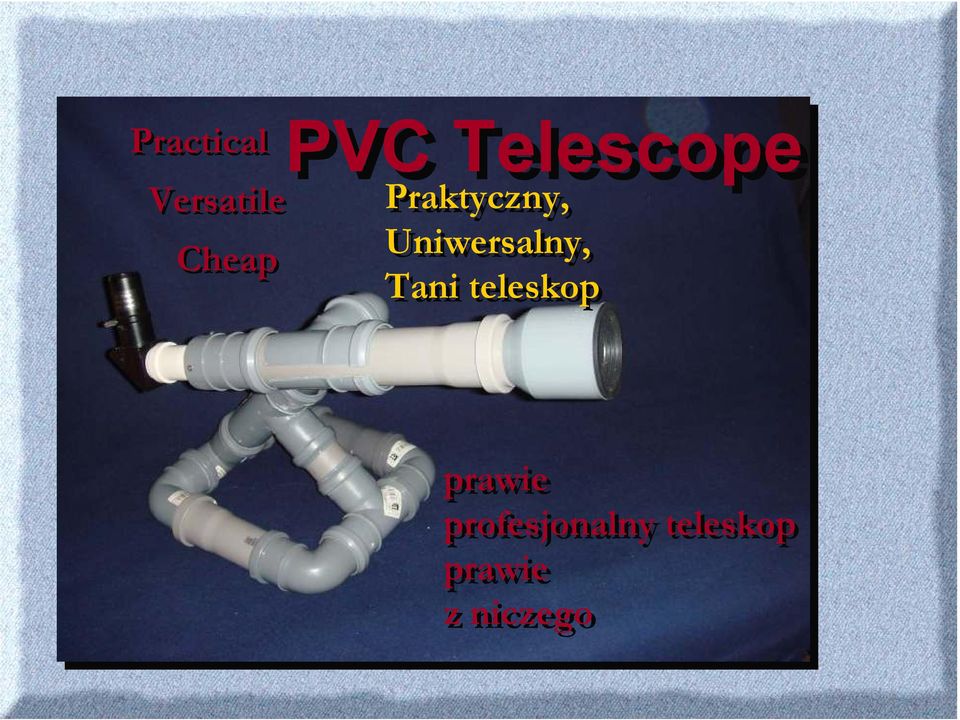

2 Practical Versatile Cheap PVC Telescope Praktyczny, Uniwersalny, Tani teleskop prawie profesjonalny teleskop prawie z niczego

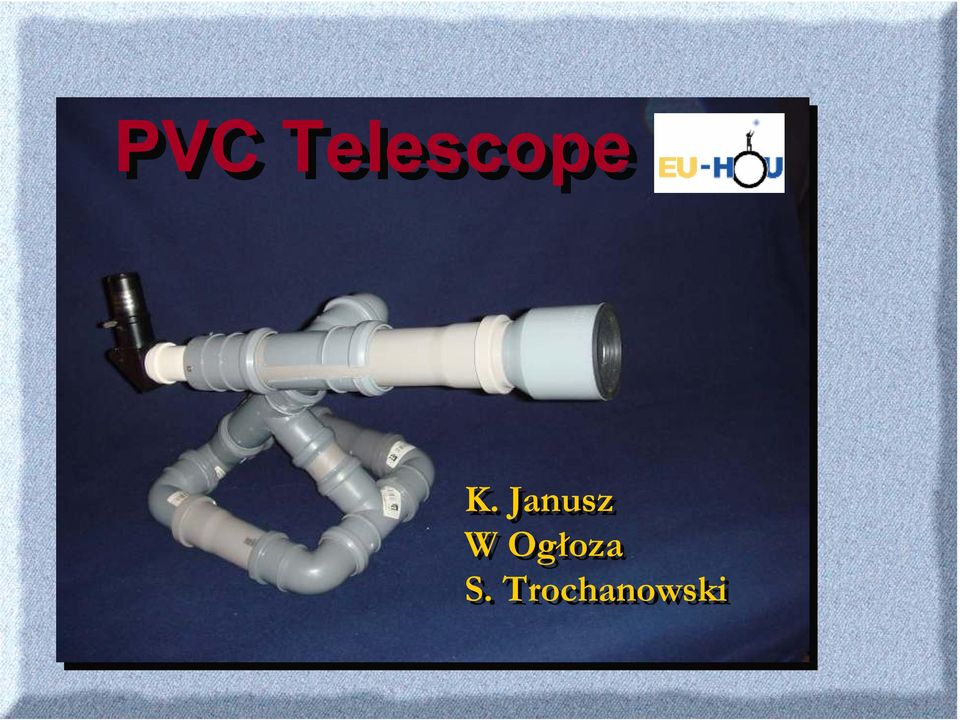

3 PVC Telescope K. Janusz W Ogłoza S. Trochanowski

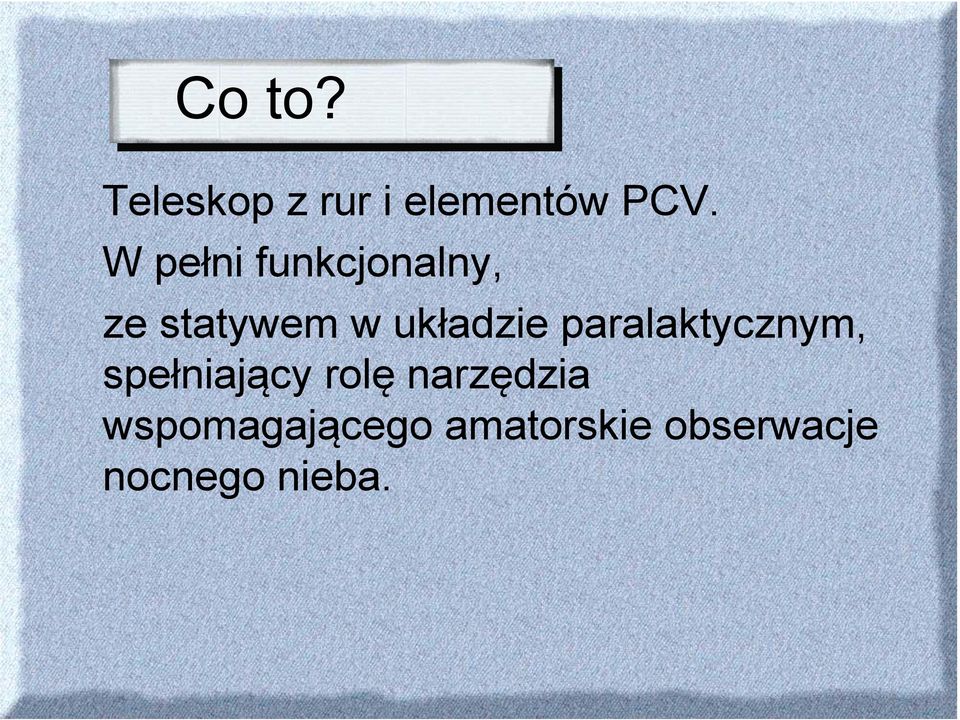

4 Co to? Teleskop z rur i elementów PCV. W pełni funkcjonalny, ze statywem w układzie paralaktycznym, spełniający rolę narzędzia wspomagającego amatorskie obserwacje nocnego nieba.

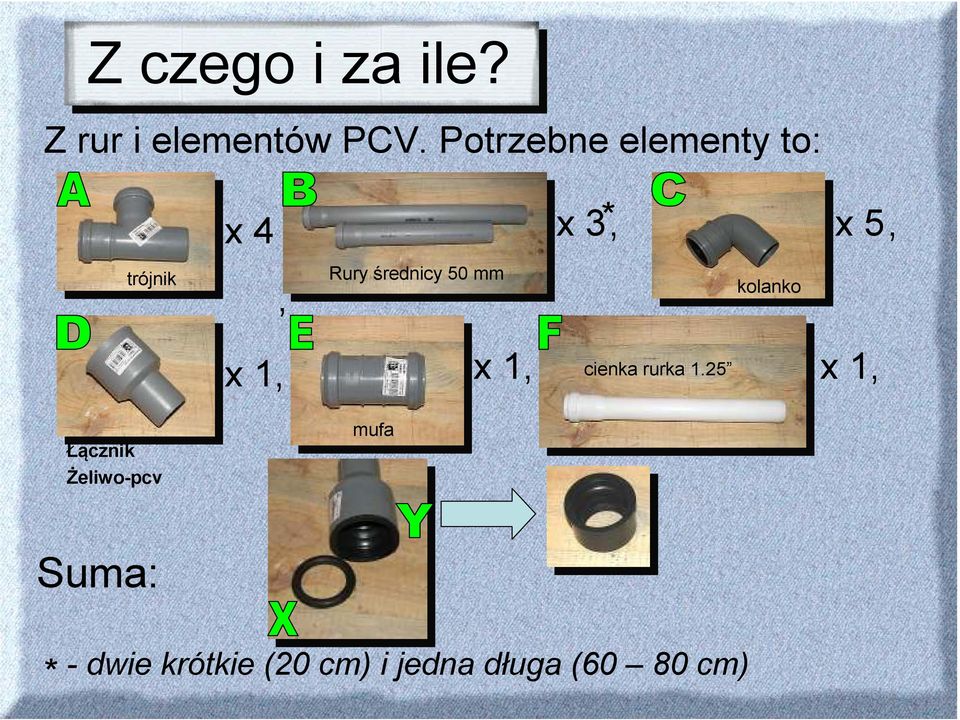

5 Z czego i za ile? Z rur i elementów PCV. Potrzebne elementy to: x 4 x 3, * x 5, trójnik, Rury średnicy 50 mm kolanko x 1, x 1, cienka rurka 1.25 x 1, Łącznik Żeliwo-pcv mufa Suma: * - dwie krótkie (20 cm) i jedna długa (60 80 cm)

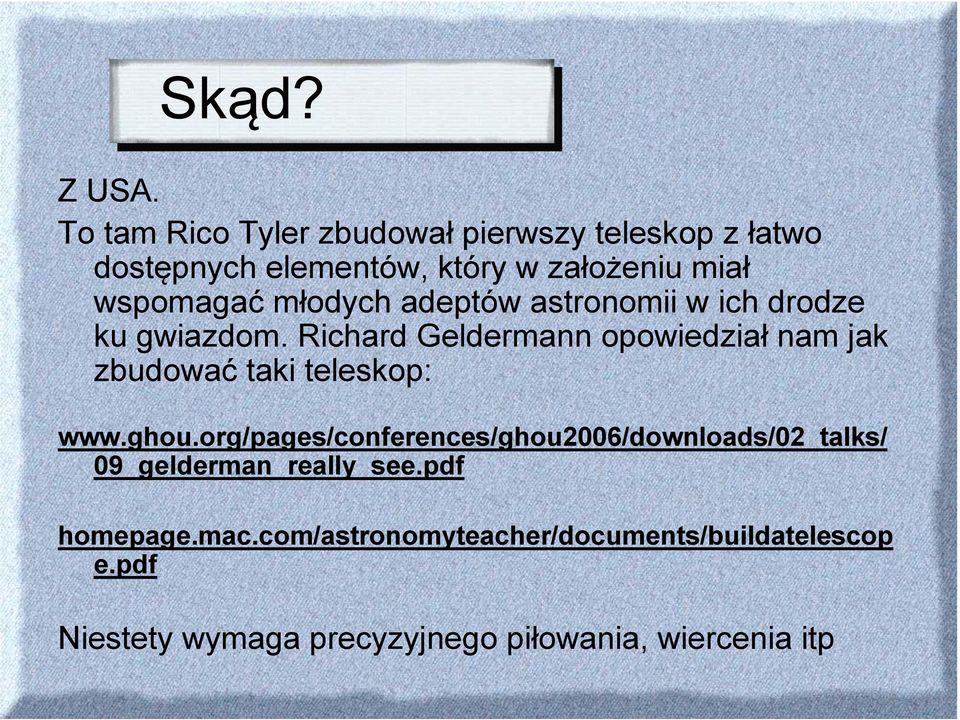

6 Skąd? Z USA. To tam Rico Tyler zbudował pierwszy teleskop z łatwo dostępnych elementów, który w założeniu miał wspomagać młodych adeptów astronomii w ich drodze ku gwiazdom. Richard Geldermann opowiedział nam jak zbudować taki teleskop: 09_gelderman_really_see.pdf homepage.mac.com/astronomyteacher/documents/buildatelescop e.pdf Niestety wymaga precyzyjnego piłowania, wiercenia itp

7 Frugal telescope

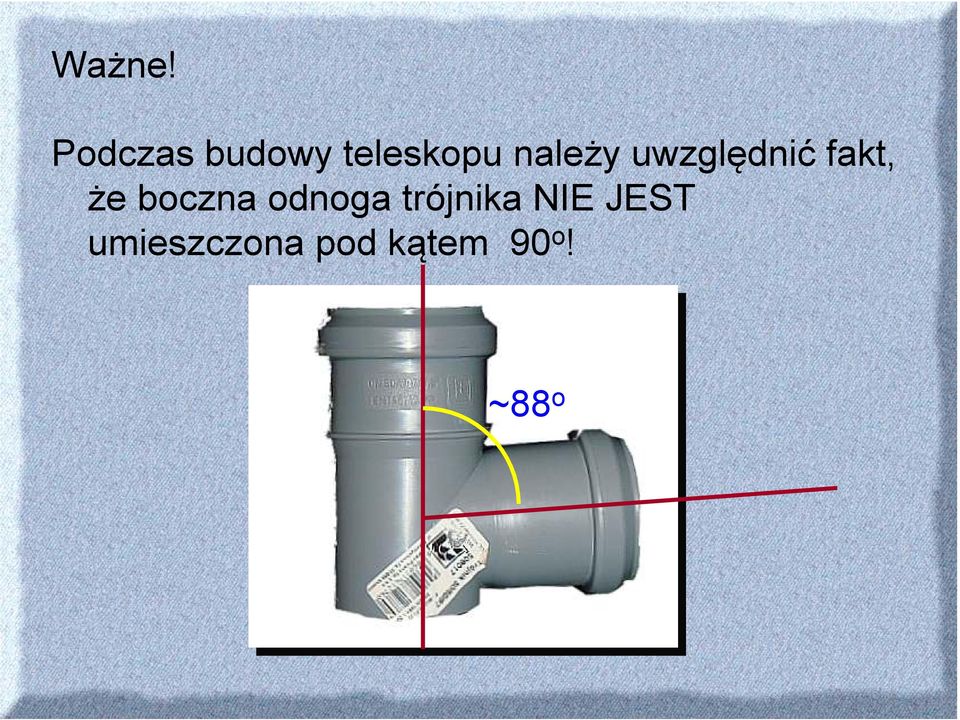

8 Ważne! Podczas budowy teleskopu należy uwzględnić fakt, że boczna odnoga trójnika NIE JEST umieszczona pod kątem 90 o! ~88 o

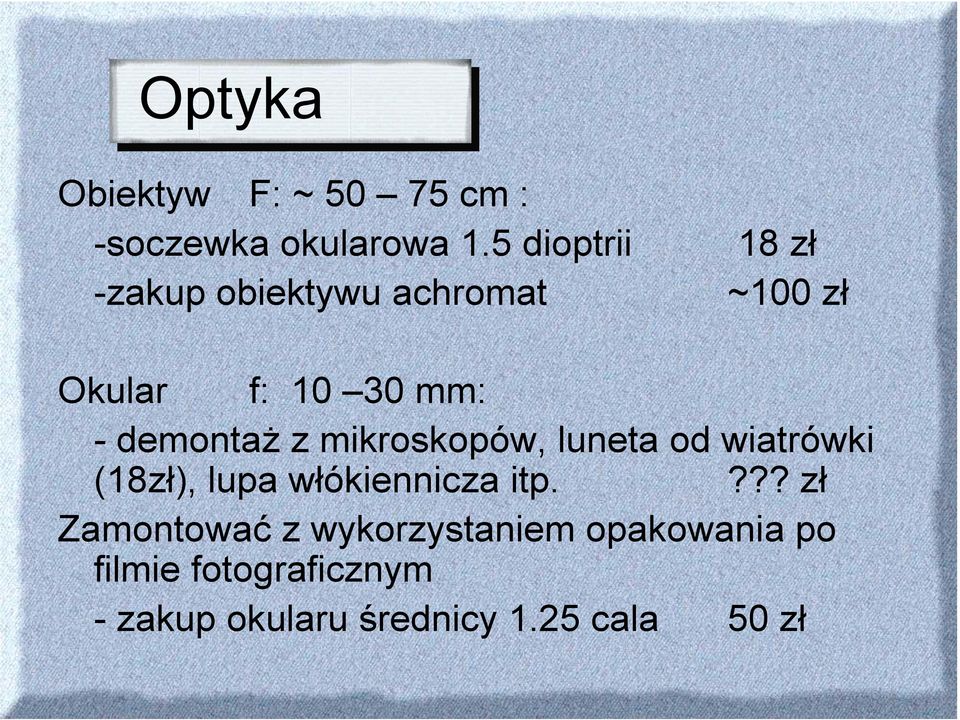

9 Optyka Obiektyw F: ~ cm : -soczewka okularowa 1.5 dioptrii -zakup obiektywu achromat 18 zł ~100 zł Okular f: mm: - demontaż z mikroskopów, luneta od wiatrówki (18zł), lupa włókiennicza itp.??? zł Zamontować z wykorzystaniem opakowania po filmie fotograficznym - zakup okularu średnicy 1.25 cala 50 zł

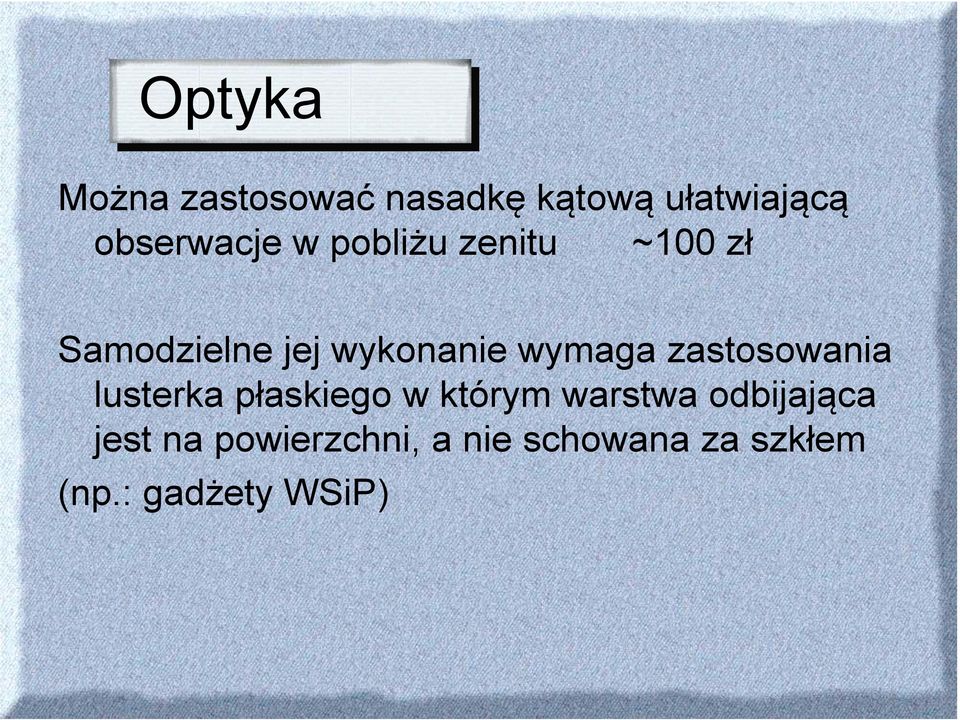

10 Optyka Można zastosować nasadkę kątową ułatwiającą obserwacje w pobliżu zenitu ~100 zł Samodzielne jej wykonanie wymaga zastosowania lusterka płaskiego w którym warstwa odbijająca jest na powierzchni, a nie schowana za szkłem (np.: gadżety WSiP)

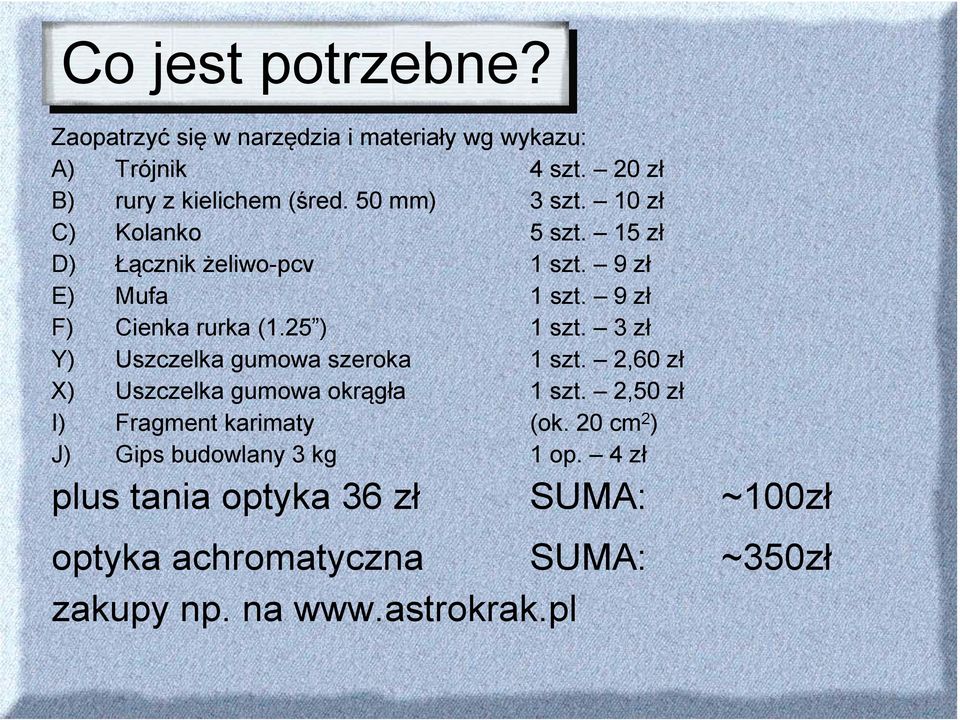

11 Co jest potrzebne? Zaopatrzyć się w narzędzia i materiały wg wykazu: A) Trójnik 4 szt. 20 zł B) rury z kielichem (śred. 50 mm) 3 szt. 10 zł C) Kolanko 5 szt. 15 zł D) Łącznik żeliwo-pcv 1 szt. 9 zł E) Mufa 1 szt. 9 zł F) Cienka rurka (1.25 ) 1 szt. 3 zł Y) Uszczelka gumowa szeroka 1 szt. 2,60 zł X) Uszczelka gumowa okrągła 1 szt. 2,50 zł I) Fragment karimaty (ok. 20 cm 2 ) J) Gips budowlany 3 kg 1 op. 4 zł plus tania optyka 36 zł SUMA: ~100zł optyka achromatyczna SUMA: ~350zł zakupy np. na

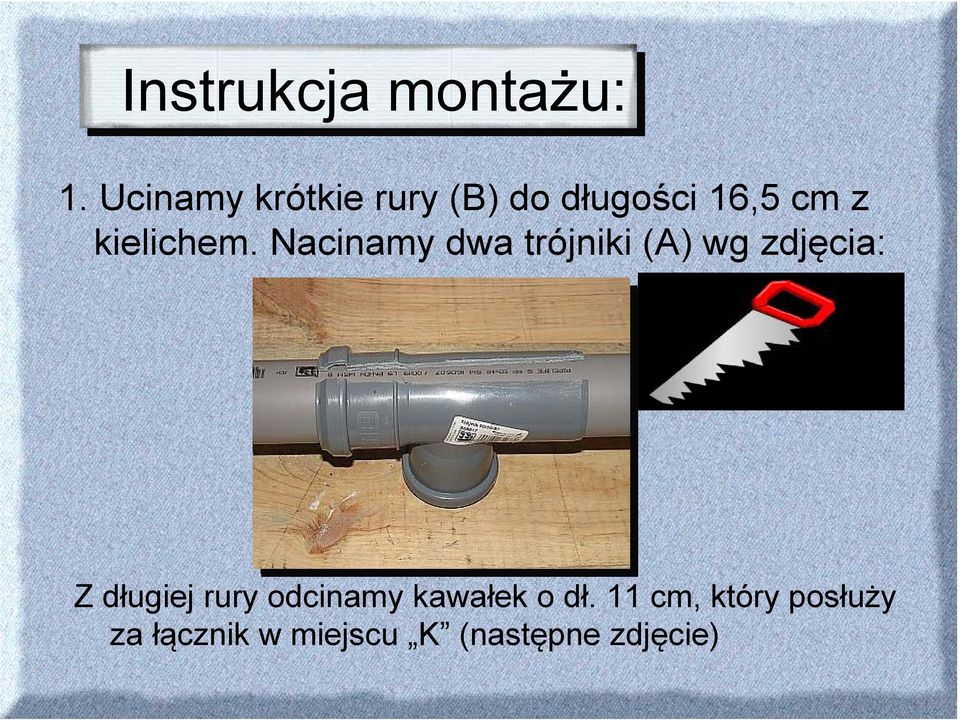

12 Instrukcja montażu: 1. Ucinamy krótkie rury (B) do długości 16,5 cm z kielichem. Nacinamy dwa trójniki (A) wg zdjęcia: Z długiej rury odcinamy kawałek o dł. 11 cm, który posłuży za łącznik w miejscu K (następne zdjęcie)

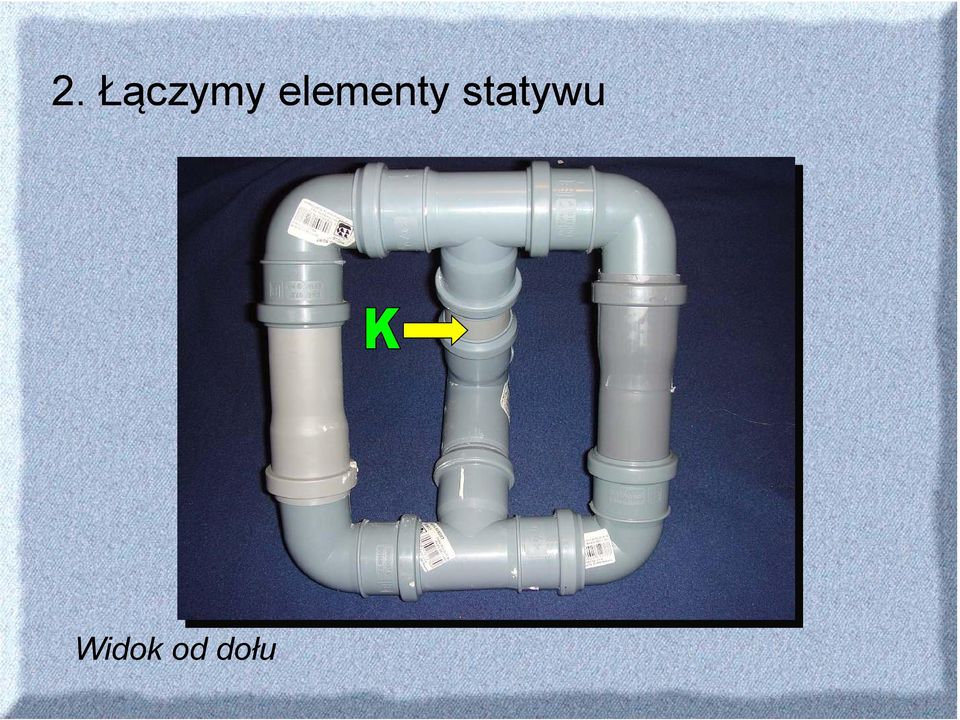

13 2. Łączymy elementy statywu Widok od dołu

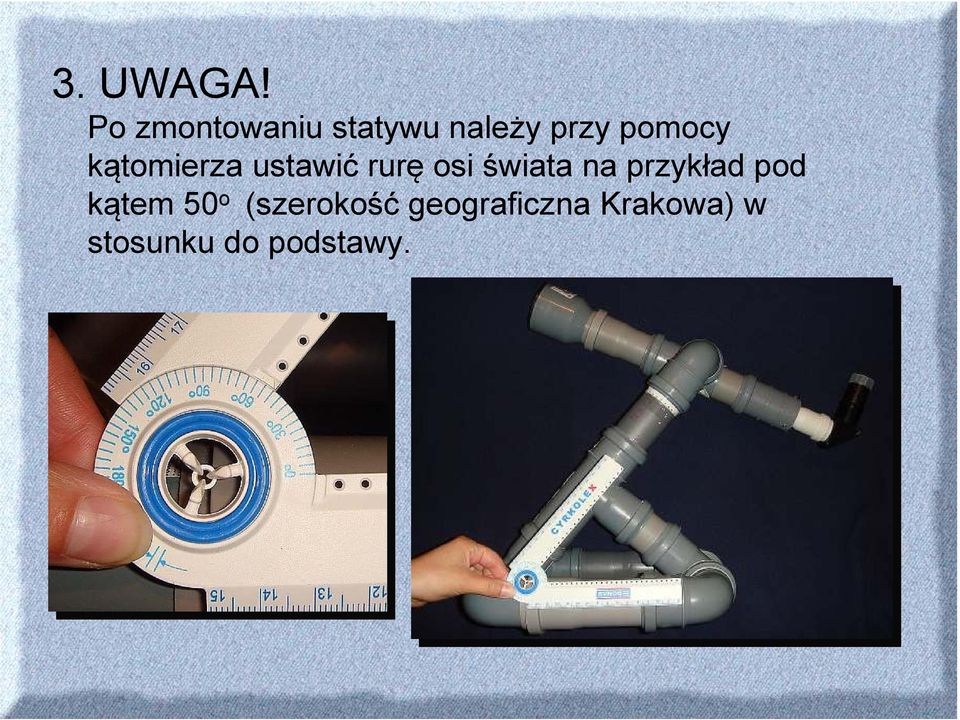

14 3. UWAGA! Po zmontowaniu statywu należy przy pomocy kątomierza ustawić rurę osi świata na przykład pod kątem 50 o (szerokość geograficzna Krakowa) w stosunku do podstawy.

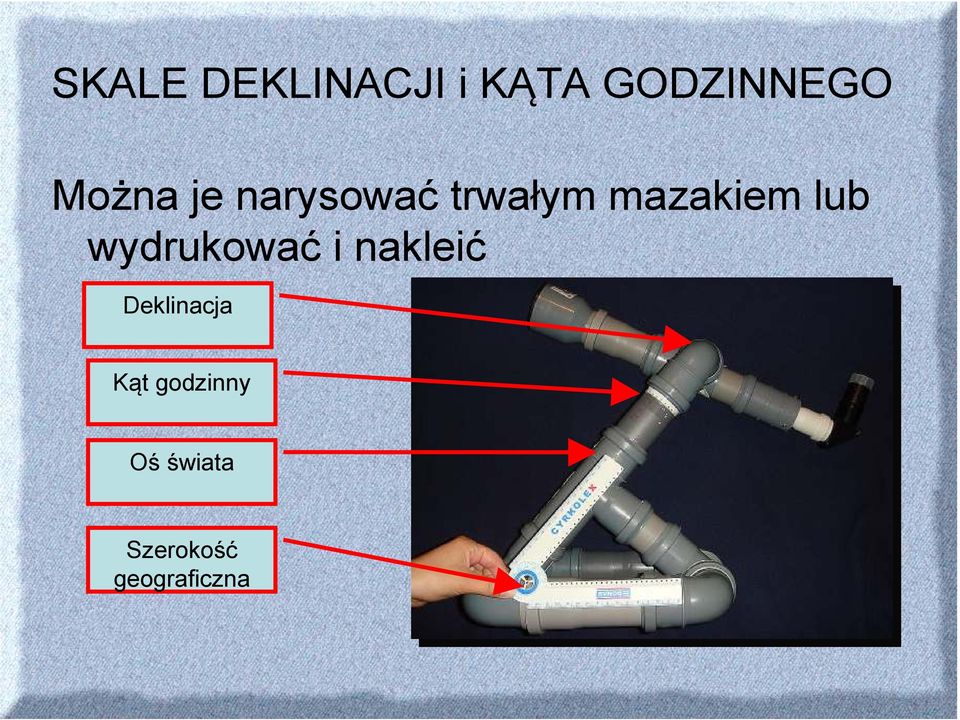

15 SKALE DEKLINACJI i KĄTA GODZINNEGO Można je narysować trwałym mazakiem lub wydrukować i nakleić Deklinacja Kąt godzinny Oś świata Szerokość geograficzna

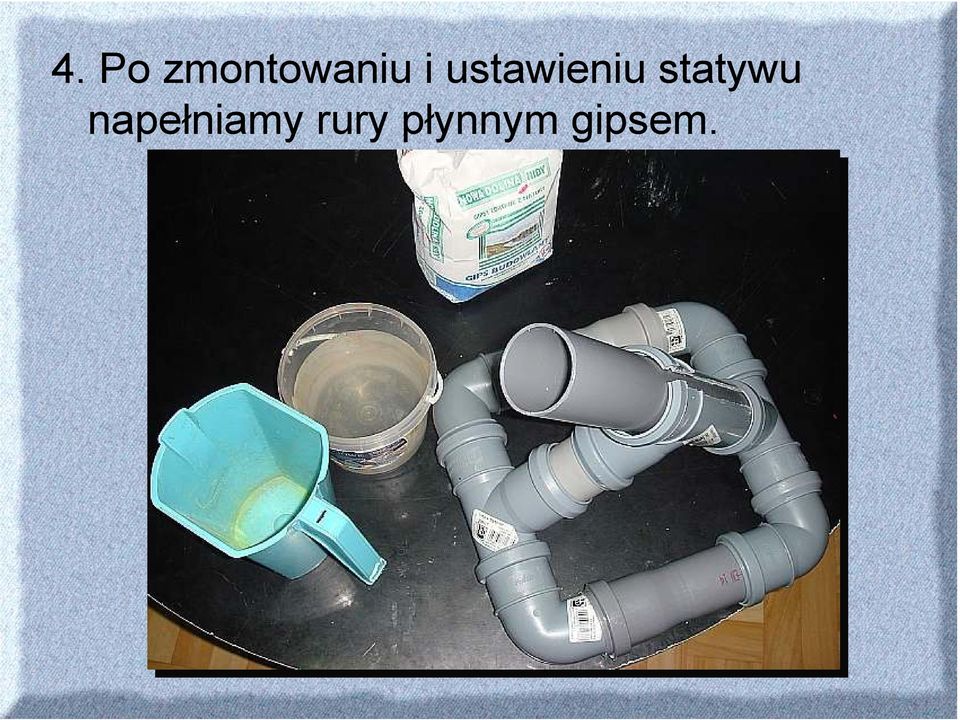

16 4. Po zmontowaniu i ustawieniu statywu napełniamy rury płynnym gipsem.

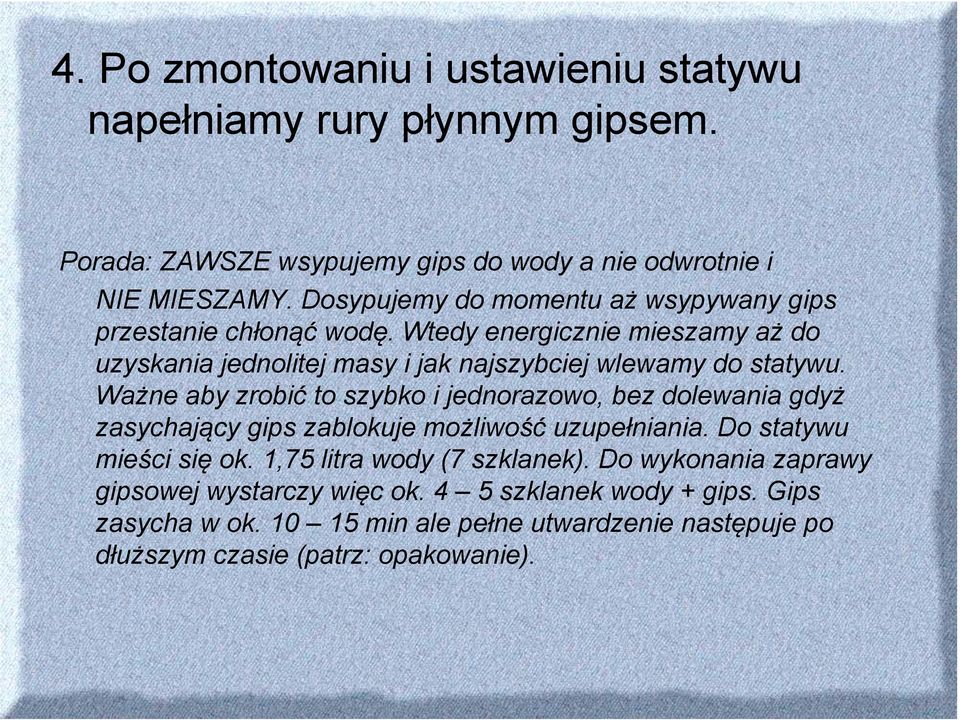

17 4. Po zmontowaniu i ustawieniu statywu napełniamy rury płynnym gipsem. Porada: ZAWSZE wsypujemy gips do wody a nie odwrotnie i NIE MIESZAMY. Dosypujemy do momentu aż wsypywany gips przestanie chłonąć wodę. Wtedy energicznie mieszamy aż do uzyskania jednolitej masy i jak najszybciej wlewamy do statywu. Ważne aby zrobić to szybko i jednorazowo, bez dolewania gdyż zasychający gips zablokuje możliwość uzupełniania. Do statywu mieści się ok. 1,75 litra wody (7 szklanek). Do wykonania zaprawy gipsowej wystarczy więc ok. 4 5 szklanek wody + gips. Gips zasycha w ok min ale pełne utwardzenie następuje po dłuższym czasie (patrz: opakowanie).

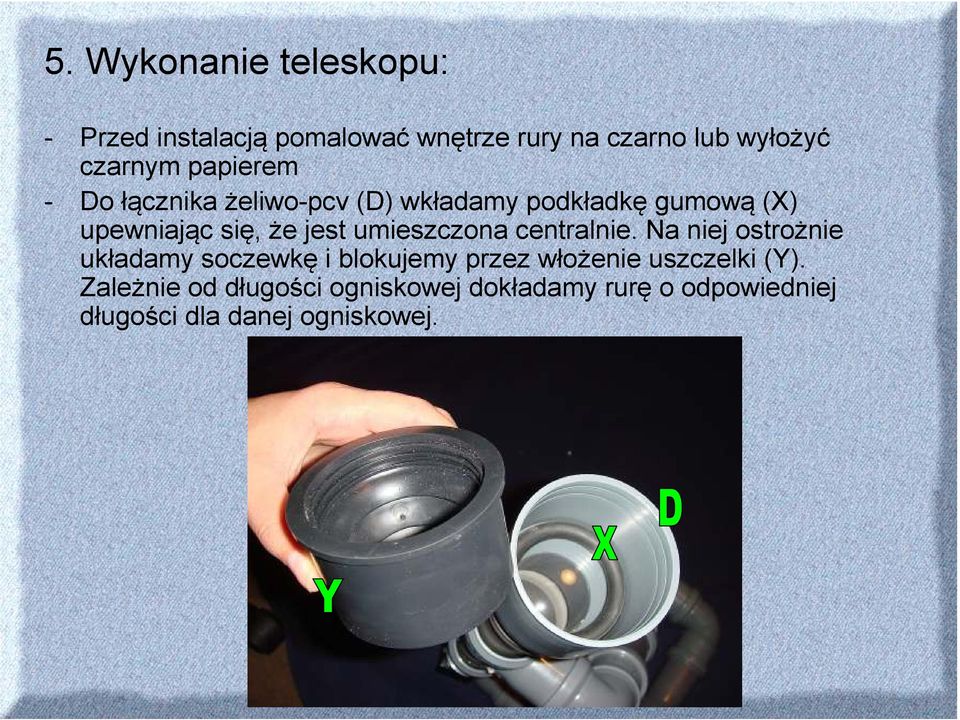

18 5. Wykonanie teleskopu: - Przed instalacją pomalować wnętrze rury na czarno lub wyłożyć czarnym papierem - Do łącznika żeliwo-pcv (D) wkładamy podkładkę gumową (X) upewniając się, że jest umieszczona centralnie. Na niej ostrożnie układamy soczewkę i blokujemy przez włożenie uszczelki (Y). Zależnie od długości ogniskowej dokładamy rurę o odpowiedniej długości dla danej ogniskowej.

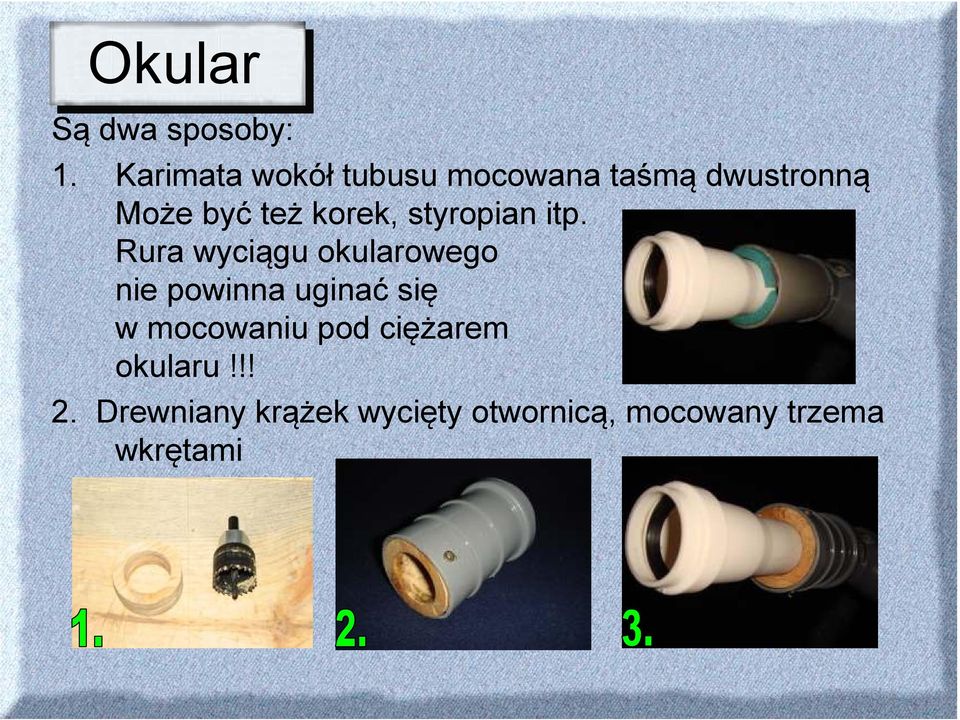

19 Okular Są dwa sposoby: 1. Karimata wokół tubusu mocowana taśmą dwustronną Może być też korek, styropian itp. Rura wyciągu okularowego nie powinna uginać się w mocowaniu pod ciężarem okularu!!! 2. Drewniany krążek wycięty otwornicą, mocowany trzema wkrętami

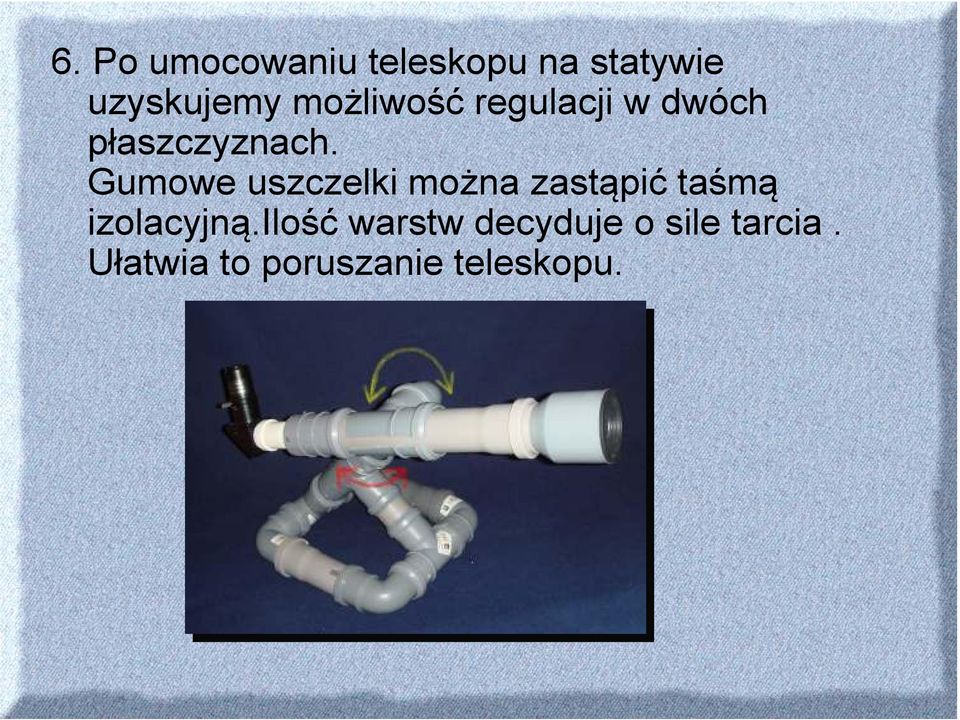

20 6. Po umocowaniu teleskopu na statywie uzyskujemy możliwość regulacji w dwóch płaszczyznach. Gumowe uszczelki można zastąpić taśmą izolacyjną.ilość warstw decyduje o sile tarcia. Ułatwia to poruszanie teleskopu.

21 Budując, poznajemy nowe pojęcia Rodzaje lunet i teleskopów Rodzaje soczewek i ich parametry Cechy lunet (powiększenie, światłosiła...) Typy montaży teleskopowych Oś świata, biegun niebieski, szerokość geograficzna Współrzędne niebieskie

22 Możliwość instalacji webkamerki Np. obserwacje Wenus:

23 Inne konstrukcje Montaż azymutalny wysoki Gięcia rur długich!!!

24 Inne konstrukcje Montaż azymutalny minimum Niestabilny!!!

25 Inne konstrukcje Montaż azymutalny otwarty nie da się zabetonować!!!

26 Inne konstrukcje Montaż azymutalny zamknięty teleskop nie wyważony!!!

27 Inne mozliwości Polecamy lunetę Spica do samodzielnego zmontowania. Optyka achromatyczna (szklane soczewki) zapewniają możliwość obserwacji Księżyca, satelitów Jowisza, pierścieni Saturna, faz Wenus itp.. Dobra cena i dobra jakość obrazu!!! Koszt 60 zł, paczka przychodzi pocztą.

28 Obiektyw achromat Teleskop Spica gotowy tani zestaw do złożenia średnica ogniskowa 40 mm 420 mm Okular ogniskowa 12 mm powiększenie 35 (za dodatkową opłatą 8 mm i 20mm) Możliwość montażu webkamerki Gniazdo do statywu fotograficznego Dodatkowo polecam głowicę z mikroruchami (slow mottion control) Np. firmy Orion

29 Teleskop Spica Zamówienia em (po angielsku): Faxem: Płatność kartą kredytową. Dostawa pocztą w 7 dni Polska instrukcja. Opcjonalnie 2 dodatkowe okulary

30 Japończycy też skonstruowali mały teleskop z papierowych tulei. Całość do nabycia w atrakcyjnej cenie 16 euro. Wystarczy tylko taśma lub klej. Jest polska instrukcja

31 Gotowy teleskop na statywie fotograficznym gotowy do pracy.

32 Jednak my też nie mamy się czego wstydzić skoro przy podobnych parametrach teleskop jest tańszy (jest już ze statywem). No i prezentuje się jak profesjonalny sprzęt badawczy.

33 Na aukcjach allegro są jeszcze tańsze teleskopy!!!! Ale tu trzeba uważać na jakość: plastykowe soczewki, trzęsące się statywy itp. Polecamy nie kupować bez sprawdzenia jakości obrazu!

34 Na akcjach allegro są jeszcze tańsze teleskopy!!!! 38 zł 58 zł 100zł 119zł

35 Brak funduszy to już nie powód by w szkole nie było teleskopu
