1 WKŁADKI ZAMKI AKCESORIA

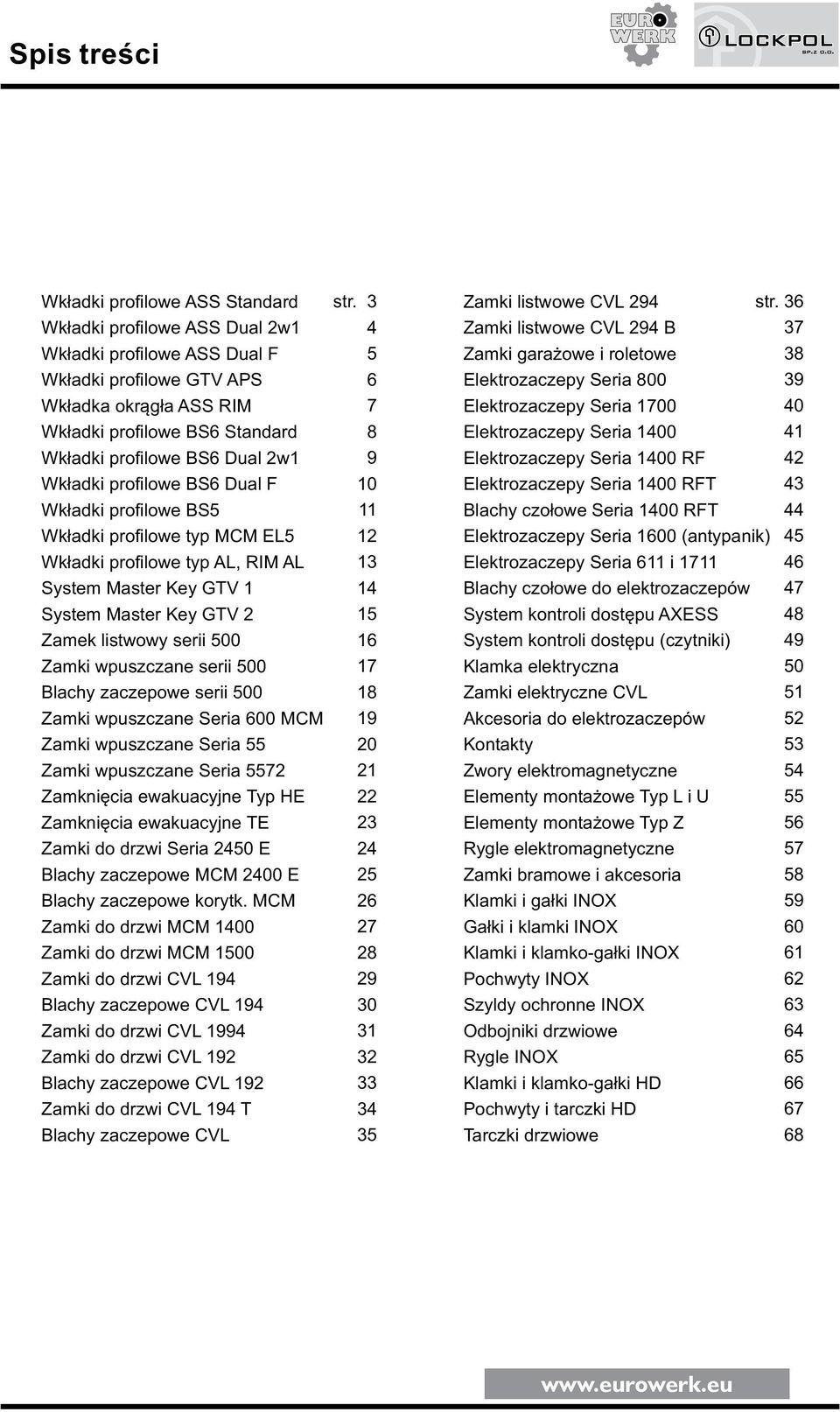

2 Spis treści Wkładki profilowe ASS Standard Wkładki profilowe ASS Dual 2w1 Wkładki profilowe ASS Dual F Wkładki profilowe GTV APS Wkładka okrągła ASS RIM Wkładki profilowe BS6 Standard Wkładki profilowe BS6 Dual 2w1 Wkładki profilowe BS6 Dual F Wkładki profilowe BS5 Wkładki profilowe typ MCM EL5 Wkładki profilowe typ AL, RIM AL System Master Key GTV 1 System Master Key GTV 2 Zamek listwowy serii 500 Zamki wpuszczane serii 500 Blachy zaczepowe serii 500 Zamki wpuszczane Seria 600 MCM Zamki wpuszczane Seria 55 Zamki wpuszczane Seria 5572 Zamknięcia ewakuacyjne Typ HE Zamknięcia ewakuacyjne TE Zamki do drzwi Seria 2450 E Blachy zaczepowe MCM 2400 E Blachy zaczepowe korytk. MCM Zamki do drzwi MCM 1400 Zamki do drzwi MCM 1500 Zamki do drzwi CVL 194 Blachy zaczepowe CVL 194 Zamki do drzwi CVL 1994 Zamki do drzwi CVL 192 Blachy zaczepowe CVL 192 Zamki do drzwi CVL 194 T Blachy zaczepowe CVL str Zamki listwowe CVL 294 str. 36 Zamki listwowe CVL 294 B 37 Zamki garażowe i roletowe 38 Elektrozaczepy Seria Elektrozaczepy Seria Elektrozaczepy Seria Elektrozaczepy Seria 1400 RF 42 Elektrozaczepy Seria 1400 RFT 43 Blachy czołowe Seria 1400 RFT 44 Elektrozaczepy Seria 1600 (antypanik) 45 Elektrozaczepy Seria 611 i Blachy czołowe do elektrozaczepów 47 System kontroli dostępu AXESS 48 System kontroli dostępu (czytniki) 49 Klamka elektryczna 50 Zamki elektryczne CVL 51 Akcesoria do elektrozaczepów 52 Kontakty 53 Zwory elektromagnetyczne 54 Elementy montażowe Typ L i U 55 Elementy montażowe Typ Z 56 Rygle elektromagnetyczne 57 Zamki bramowe i akcesoria 58 Klamki i gałki INOX 59 Gałki i klamki INOX 60 Klamki i klamko-gałki INOX 61 Pochwyty INOX 62 Szyldy ochronne INOX 63 Odbojniki drzwiowe 64 Rygle INOX 65 Klamki i klamko-gałki HD 66 Pochwyty i tarczki HD 67 Tarczki drzwiowe 68

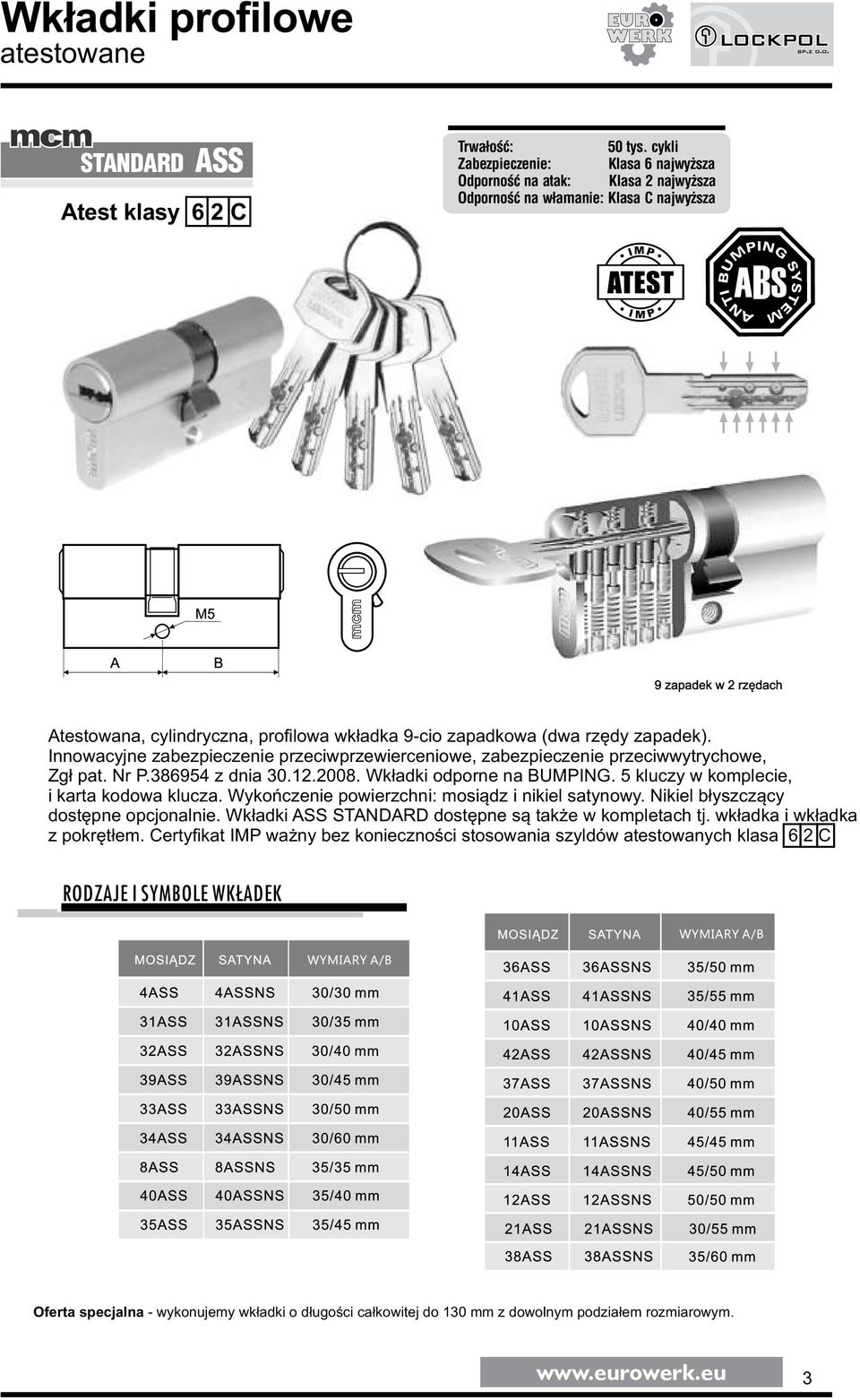

3 Wkładki profilowe atestowane STANDARD ASS Atest klasy 6 2 C Trwałość: 50 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa C najwyższa Atestowana, cylindryczna, profilowa wkładka 9-cio zapadkowa (dwa rzędy zapadek). Innowacyjne zabezpieczenie przeciwprzewierceniowe, zabezpieczenie przeciwwytrychowe, Zgł pat. Nr P z dnia Wkładki odporne na BUMPING. 5 kluczy w komplecie, i karta kodowa klucza. Wykończenie powierzchni: mosiądz i nikiel satynowy. Nikiel błyszczący dostępne opcjonalnie. Wkładki ASS STANDARD dostępne są także w kompletach tj. wkładka i wkładka z pokrętłem. Certyfikat IMP ważny bez konieczności stosowania szyldów atestowanych klasa 6 2 C RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 3

4 Wkładki profilowe atestowane ASS Dual 2w1 Atest klasy 6 2 C Trwałość: 50 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa C najwyższa Atestowana, cylindryczna, profilowa wkładka 9-cio zapadkowa (dwa rzędy zapadek). W standardzie unikalna konstrukcja, która umożliwia błyskawiczne przekodowanie wkładki bez potrzeby jej wymiany w przypadku zagubienia klucza. Pierwsze użycie klucza dodatkowego powoduje trwałe unieważnienie kluczy podstawowych. Innowacyjne zabezpieczenia przeciwprzewierceniowe, zabezpieczenia przeciwwytrychowe, zgł pat. Nr P z dnia Wkładki odporne na BUMPING. 7 kluczy w komplecie, w tym 5 kluczy podstawowych oraz 2 klucze po przekodowaniu. Karty kodowe kluczy. Wykończenie powierzchni : mosiądz i nikiel satynowy. Nikiel błyszczący dostępny opcjonalnie. Wkładki ASS Dual 2w1 dostępne są także w wersji standard oraz kompletach tj. wkładka i wkładka z pokrętłem na wspólny klucz. Certyfikat IMP ważny bez konieczności stosowania szyldów atestowanych klasa 6 2 C RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 4

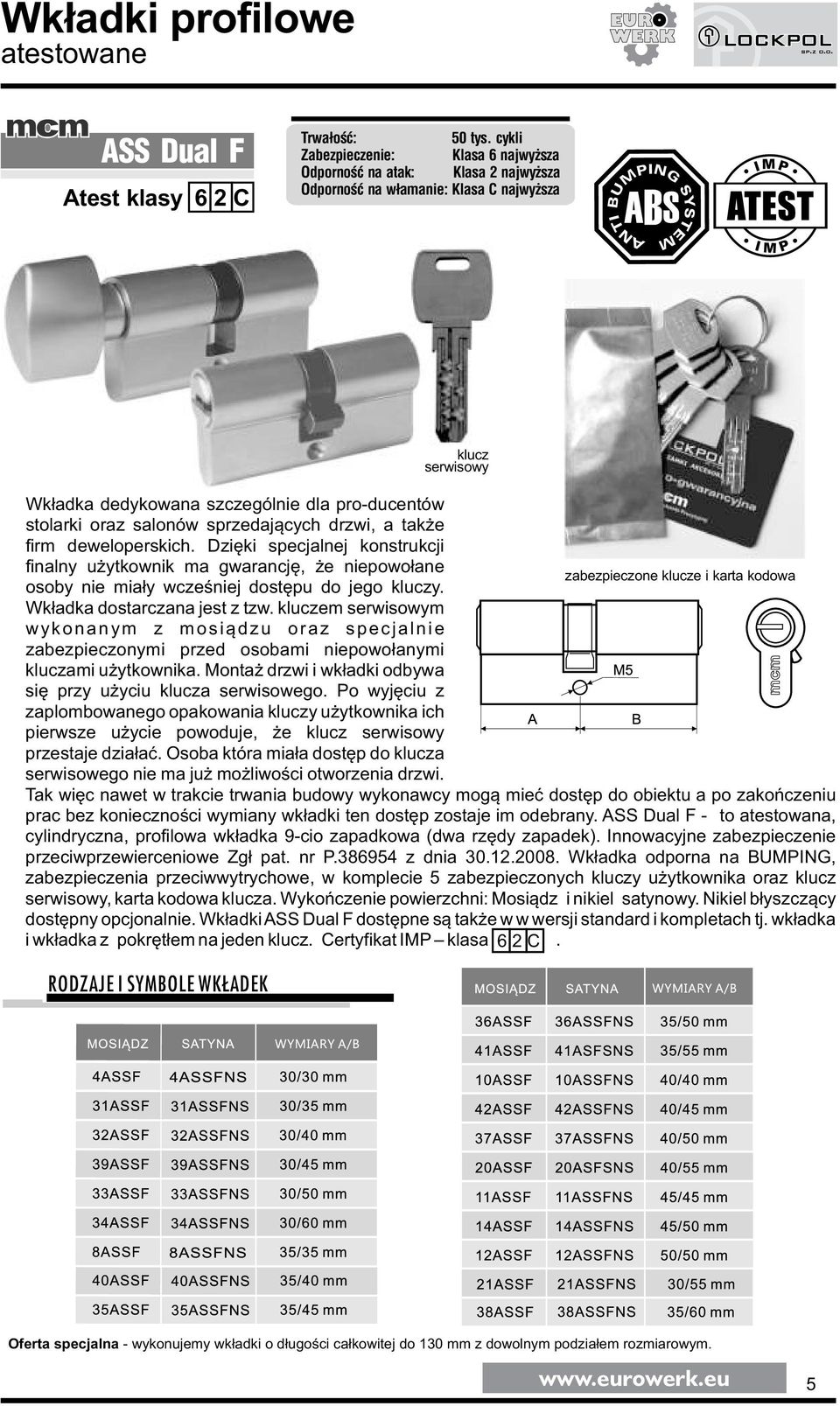

5 Wkładki profilowe atestowane ASS Dual F Atest klasy 6 2 C Trwałość: 50 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa C najwyższa klucz serwisowy Wkładka dedykowana szczególnie dla pro-ducentów stolarki oraz salonów sprzedających drzwi, a także firm deweloperskich. Dzięki specjalnej konstrukcji finalny użytkownik ma gwarancję, że niepowołane zabezpieczone klucze i karta kodowa osoby nie miały wcześniej dostępu do jego kluczy. Wkładka dostarczana jest z tzw. kluczem serwisowym wykonanym z mosiądzu oraz specjalnie zabezpieczonymi przed osobami niepowołanymi kluczami użytkownika. Montaż drzwi i wkładki odbywa się przy użyciu klucza serwisowego. Po wyjęciu z zaplombowanego opakowania kluczy użytkownika ich pierwsze użycie powoduje, że klucz serwisowy przestaje działać. Osoba która miała dostęp do klucza serwisowego nie ma już możliwości otworzenia drzwi. Tak więc nawet w trakcie trwania budowy wykonawcy mogą mieć dostęp do obiektu a po zakończeniu prac bez konieczności wymiany wkładki ten dostęp zostaje im odebrany. ASS Dual F - to atestowana, cylindryczna, profilowa wkładka 9-cio zapadkowa (dwa rzędy zapadek). Innowacyjne zabezpieczenie przeciwprzewierceniowe Zgł pat. nr P z dnia Wkładka odporna na BUMPING, zabezpieczenia przeciwwytrychowe, w komplecie 5 zabezpieczonych kluczy użytkownika oraz klucz serwisowy, karta kodowa klucza. Wykończenie powierzchni: Mosiądz i nikiel satynowy. Nikiel błyszczący dostępny opcjonalnie. Wkładki ASS Dual F dostępne są także w w wersji standard i kompletach tj. wkładka i wkładka z pokrętłem na jeden klucz. Certyfikat IMP klasa 6 2 C. RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 5

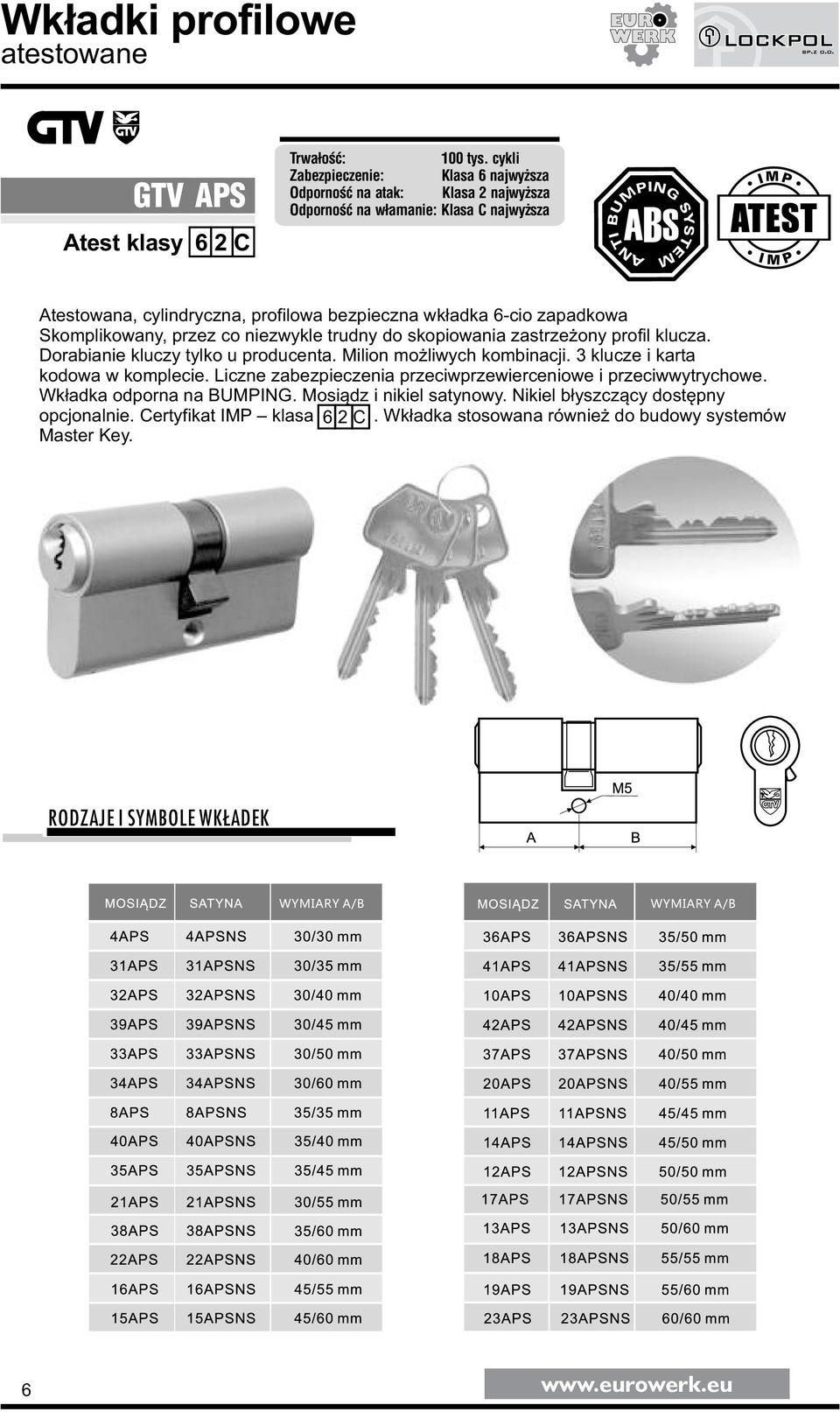

6 Wkładki profilowe atestowane GTV APS Atest klasy 6 2 C Trwałość: 100 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa C najwyższa Atestowana, cylindryczna, profilowa bezpieczna wkładka 6-cio zapadkowa Skomplikowany, przez co niezwykle trudny do skopiowania zastrzeżony profil klucza. Dorabianie kluczy tylko u producenta. Milion możliwych kombinacji. 3 klucze i karta kodowa w komplecie. Liczne zabezpieczenia przeciwprzewierceniowe i przeciwwytrychowe. Wkładka odporna na BUMPING. Mosiądz i nikiel satynowy. Nikiel błyszczący dostępny opcjonalnie. Certyfikat IMP klasa 6 2 C. Wkładka stosowana również do budowy systemów Master Key. RODZAJE I SYMBOLE WKŁADEK 6

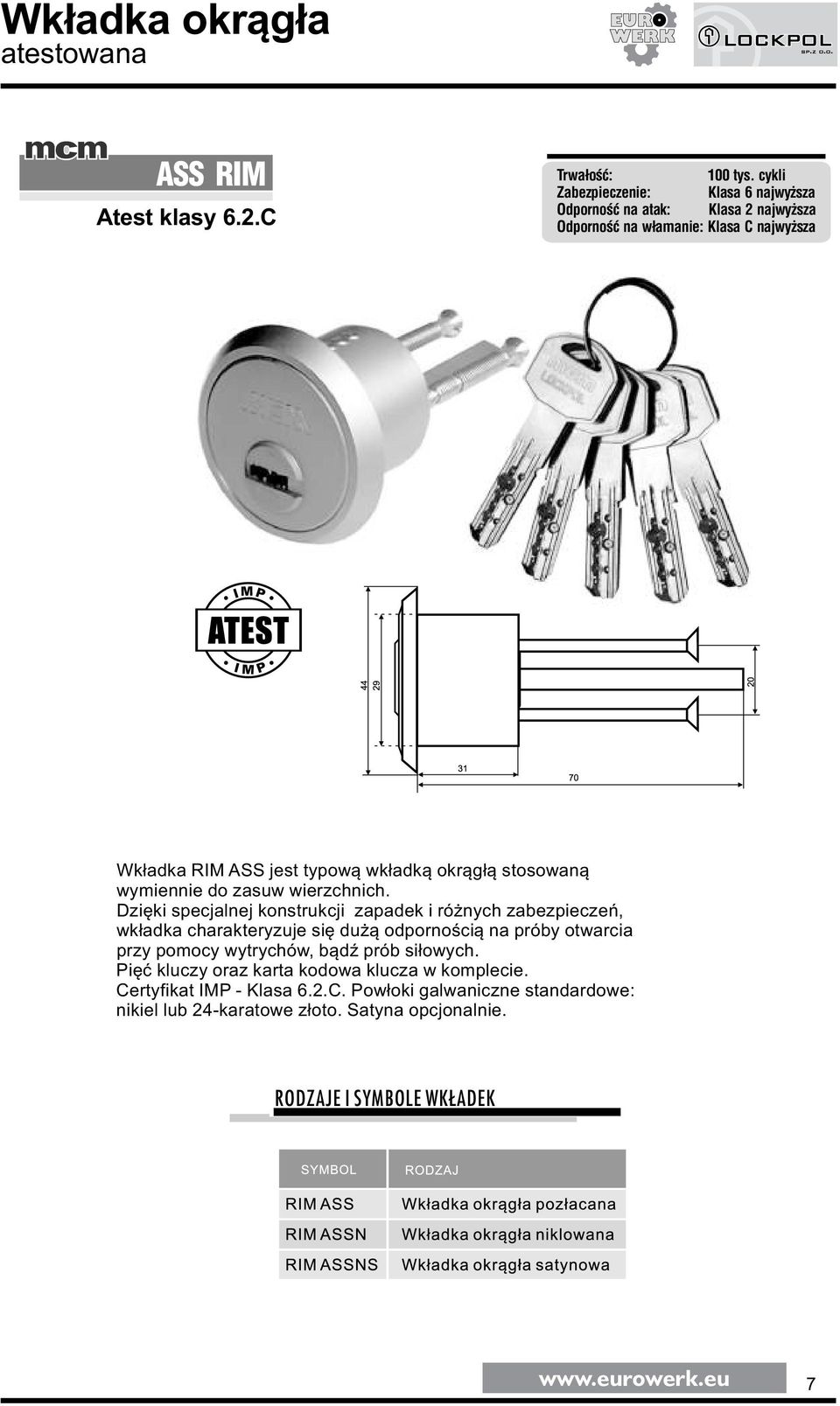

7 Wkładka okrągła atestowana ASS RIM Atest klasy 6.2.C Trwałość: 100 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa C najwyższa Wkładka RIM ASS jest typową wkładką okrągłą stosowaną wymiennie do zasuw wierzchnich. Dzięki specjalnej konstrukcji zapadek i różnych zabezpieczeń, wkładka charakteryzuje się dużą odpornością na próby otwarcia przy pomocy wytrychów, bądź prób siłowych. Pięć kluczy oraz karta kodowa klucza w komplecie. Certyfikat IMP - Klasa 6.2.C. Powłoki galwaniczne standardowe: nikiel lub 24-karatowe złoto. Satyna opcjonalnie. RODZAJE I SYMBOLE WKŁADEK 7

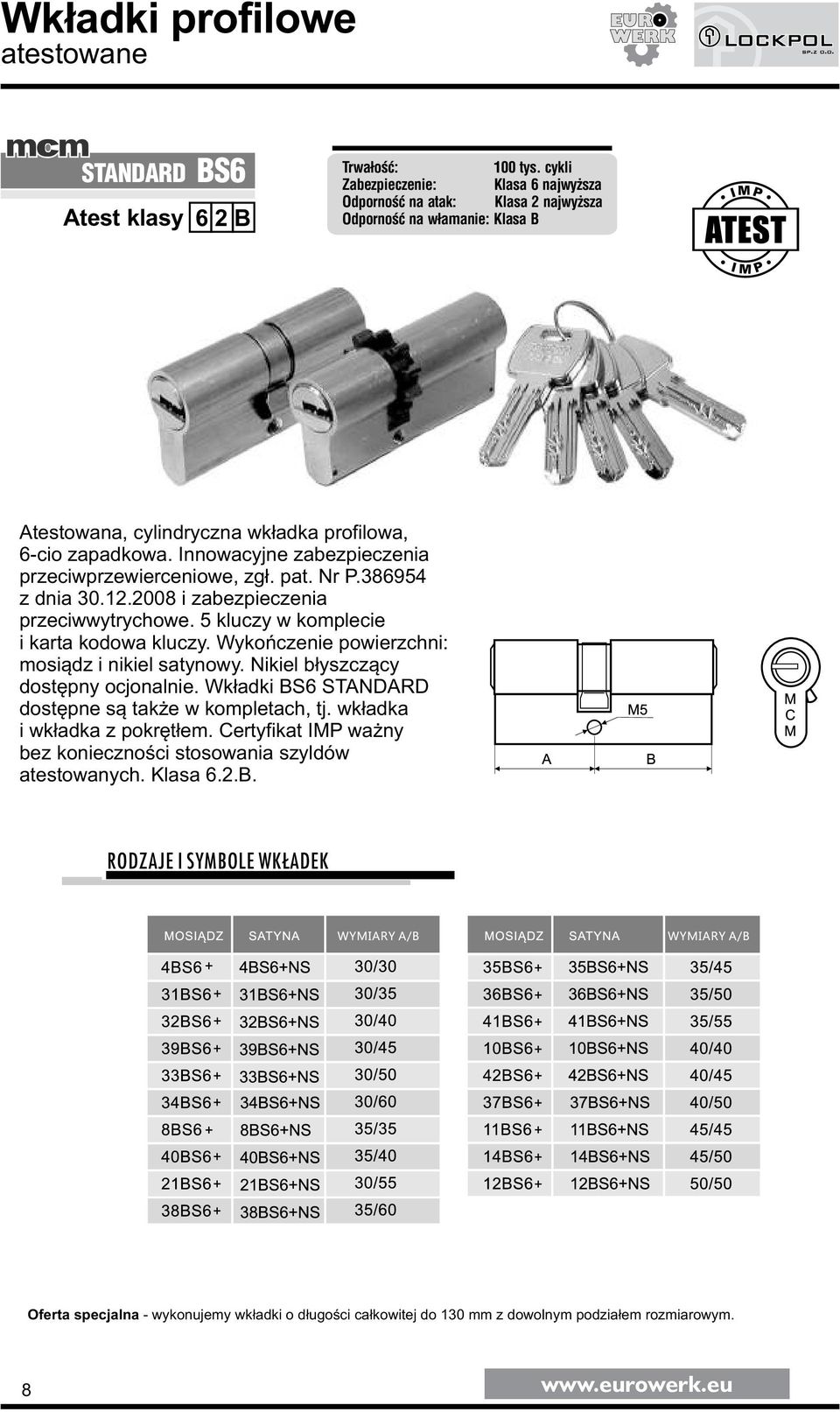

8 Wkładki profilowe atestowane STANDARD BS6 Atest klasy 6 2 B Trwałość: 100 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa B Atestowana, cylindryczna wkładka profilowa, 6-cio zapadkowa. Innowacyjne zabezpieczenia przeciwprzewierceniowe, zgł. pat. Nr P z dnia i zabezpieczenia przeciwwytrychowe. 5 kluczy w komplecie i karta kodowa kluczy. Wykończenie powierzchni: mosiądz i nikiel satynowy. Nikiel błyszczący dostępny ocjonalnie. Wkładki BS6 STANDARD dostępne są także w kompletach, tj. wkładka i wkładka z pokrętłem. Certyfikat IMP ważny bez konieczności stosowania szyldów atestowanych. Klasa 6.2.B. RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 8

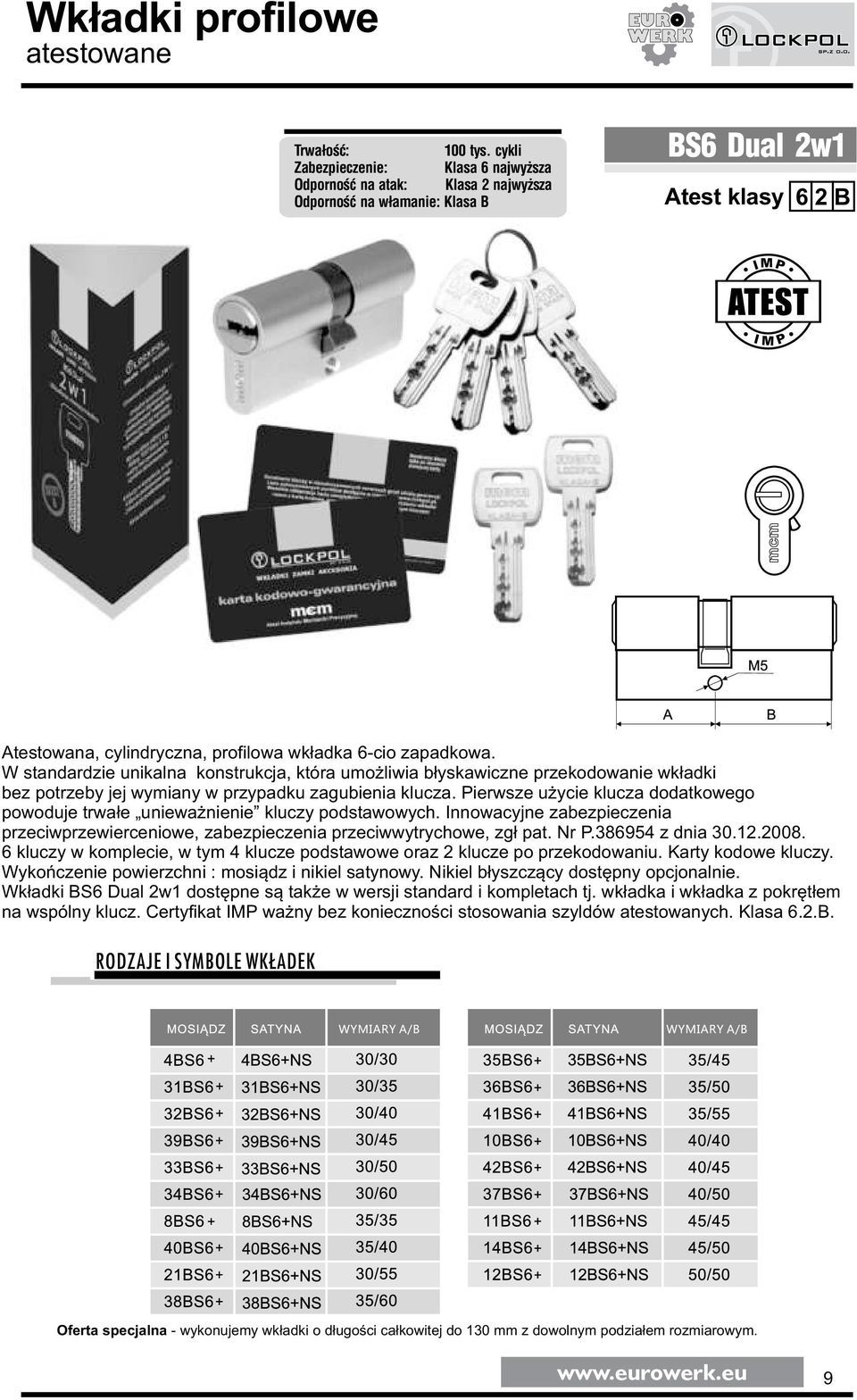

9 Wkładki profilowe atestowane Trwałość: 100 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa B BS6 Dual 2w1 Atest klasy 6 2 B Atestowana, cylindryczna, profilowa wkładka 6-cio zapadkowa. W standardzie unikalna konstrukcja, która umożliwia błyskawiczne przekodowanie wkładki bez potrzeby jej wymiany w przypadku zagubienia klucza. Pierwsze użycie klucza dodatkowego powoduje trwałe unieważnienie kluczy podstawowych. Innowacyjne zabezpieczenia przeciwprzewierceniowe, zabezpieczenia przeciwwytrychowe, zgł pat. Nr P z dnia kluczy w komplecie, w tym 4 klucze podstawowe oraz 2 klucze po przekodowaniu. Karty kodowe kluczy. Wykończenie powierzchni : mosiądz i nikiel satynowy. Nikiel błyszczący dostępny opcjonalnie. Wkładki BS6 Dual 2w1 dostępne są także w wersji standard i kompletach tj. wkładka i wkładka z pokrętłem na wspólny klucz. Certyfikat IMP ważny bez konieczności stosowania szyldów atestowanych. Klasa 6.2.B. RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 9

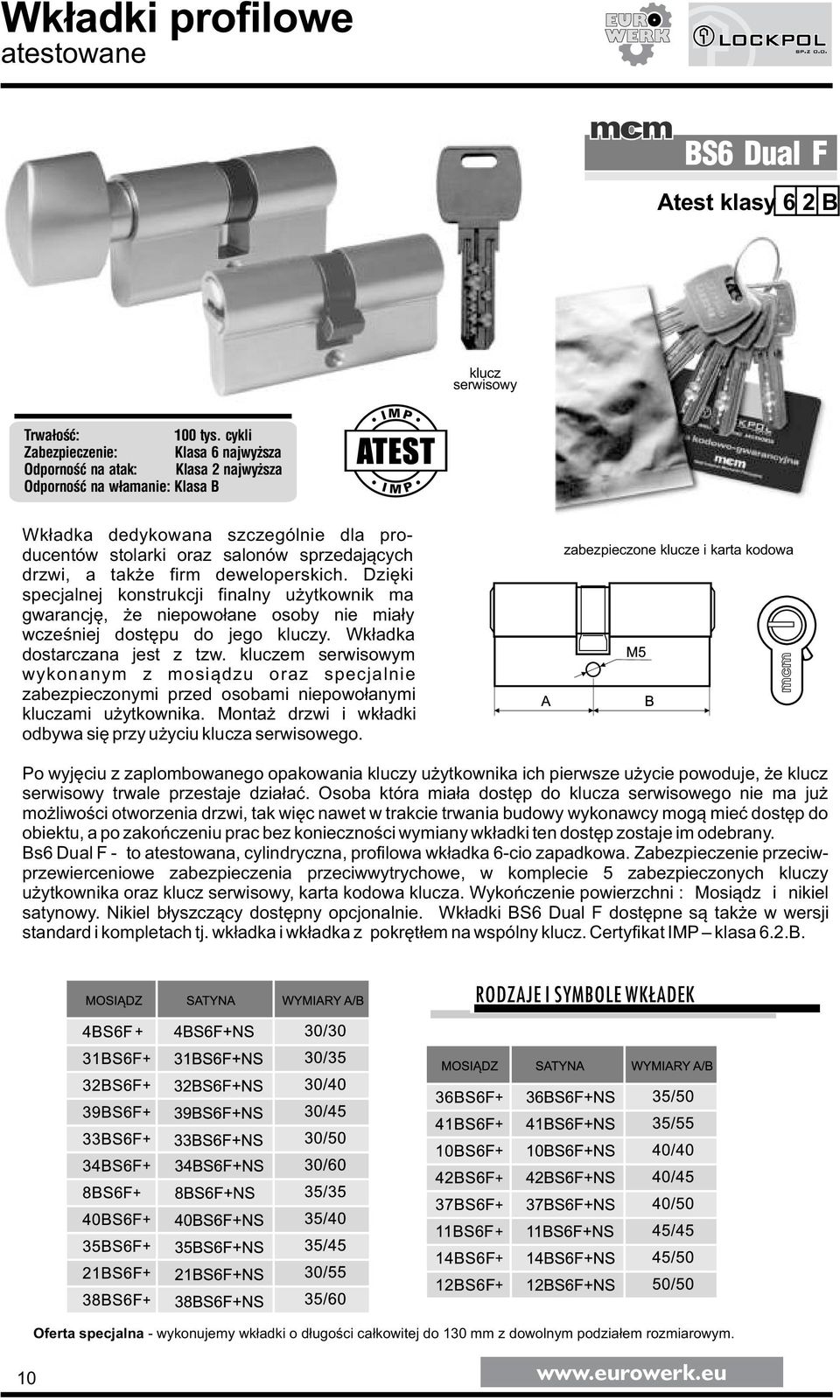

10 Wkładki profilowe atestowane BS6 Dual F Atest klasy 6 2 B klucz serwisowy Trwałość: 100 tys. cykli Zabezpieczenie: Klasa 6 najwyższa Odporność na atak: Klasa 2 najwyższa Odporność na włamanie: Klasa B Wkładka dedykowana szczególnie dla producentów stolarki oraz salonów sprzedających drzwi, a także firm deweloperskich. Dzięki specjalnej konstrukcji finalny użytkownik ma gwarancję, że niepowołane osoby nie miały wcześniej dostępu do jego kluczy. Wkładka dostarczana jest z tzw. kluczem serwisowym wykonanym z mosiądzu oraz specjalnie zabezpieczonymi przed osobami niepowołanymi kluczami użytkownika. Montaż drzwi i wkładki odbywa się przy użyciu klucza serwisowego. zabezpieczone klucze i karta kodowa Po wyjęciu z zaplombowanego opakowania kluczy użytkownika ich pierwsze użycie powoduje, że klucz serwisowy trwale przestaje działać. Osoba która miała dostęp do klucza serwisowego nie ma już możliwości otworzenia drzwi, tak więc nawet w trakcie trwania budowy wykonawcy mogą mieć dostęp do obiektu, a po zakończeniu prac bez konieczności wymiany wkładki ten dostęp zostaje im odebrany. Bs6 Dual F - to atestowana, cylindryczna, profilowa wkładka 6-cio zapadkowa. Zabezpieczenie przeciwprzewierceniowe zabezpieczenia przeciwwytrychowe, w komplecie 5 zabezpieczonych kluczy użytkownika oraz klucz serwisowy, karta kodowa klucza. Wykończenie powierzchni : Mosiądz i nikiel satynowy. Nikiel błyszczący dostępny opcjonalnie. Wkładki BS6 Dual F dostępne są także w wersji standard i kompletach tj. wkładka i wkładka z pokrętłem na wspólny klucz. Certyfikat IMP klasa 6.2.B. RODZAJE I SYMBOLE WKŁADEK Oferta specjalna - wykonujemy wkładki o długości całkowitej do 130 mm z dowolnym podziałem rozmiarowym. 10

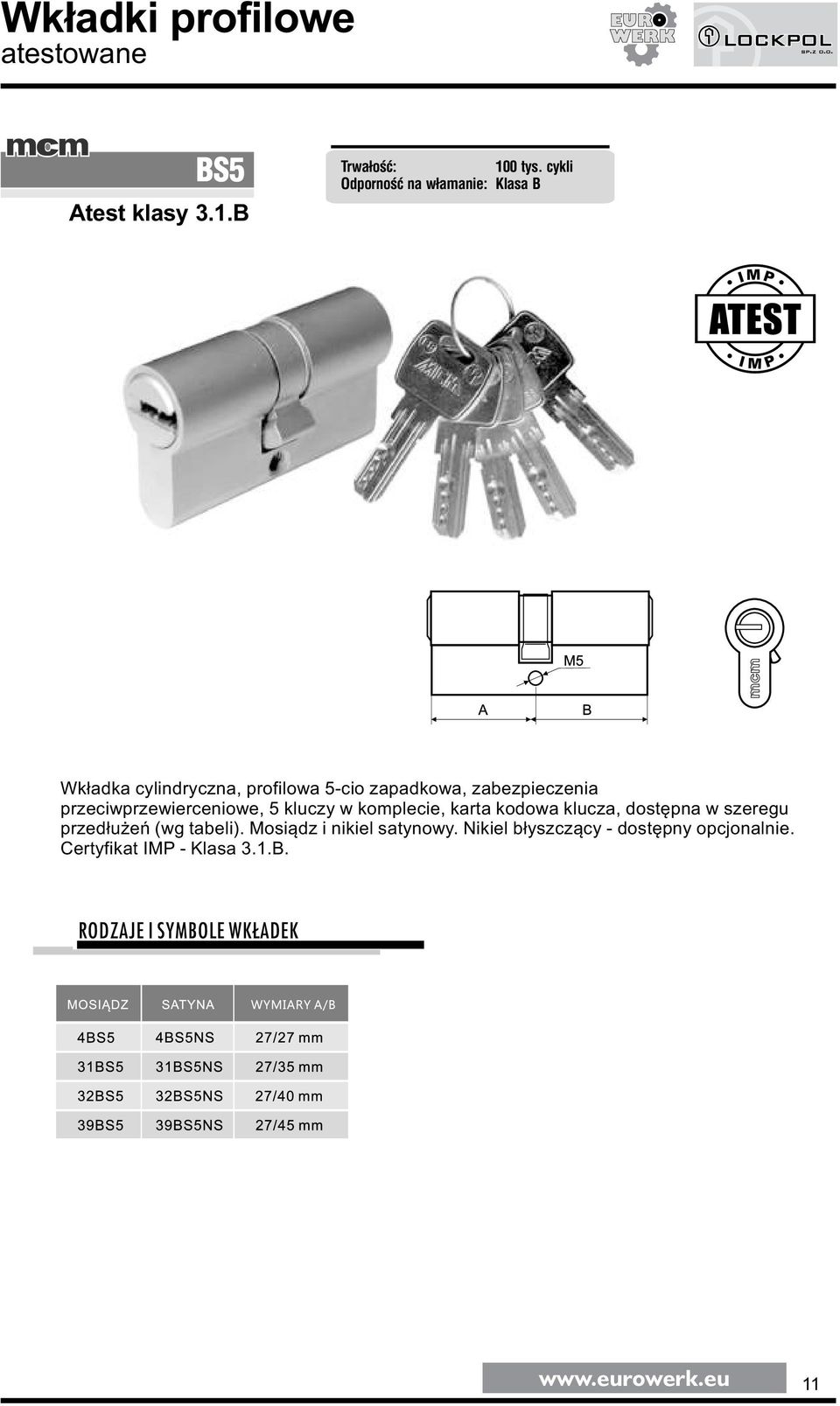

11 Wkładki profilowe atestowane BS5 Atest klasy 3.1.B Trwałość: 100 tys. cykli Odporność na włamanie: Klasa B Wkładka cylindryczna, profilowa 5-cio zapadkowa, zabezpieczenia przeciwprzewierceniowe, 5 kluczy w komplecie, karta kodowa klucza, dostępna w szeregu przedłużeń (wg tabeli). Mosiądz i nikiel satynowy. Nikiel błyszczący - dostępny opcjonalnie. Certyfikat IMP - Klasa 3.1.B. RODZAJE I SYMBOLE WKŁADEK 11

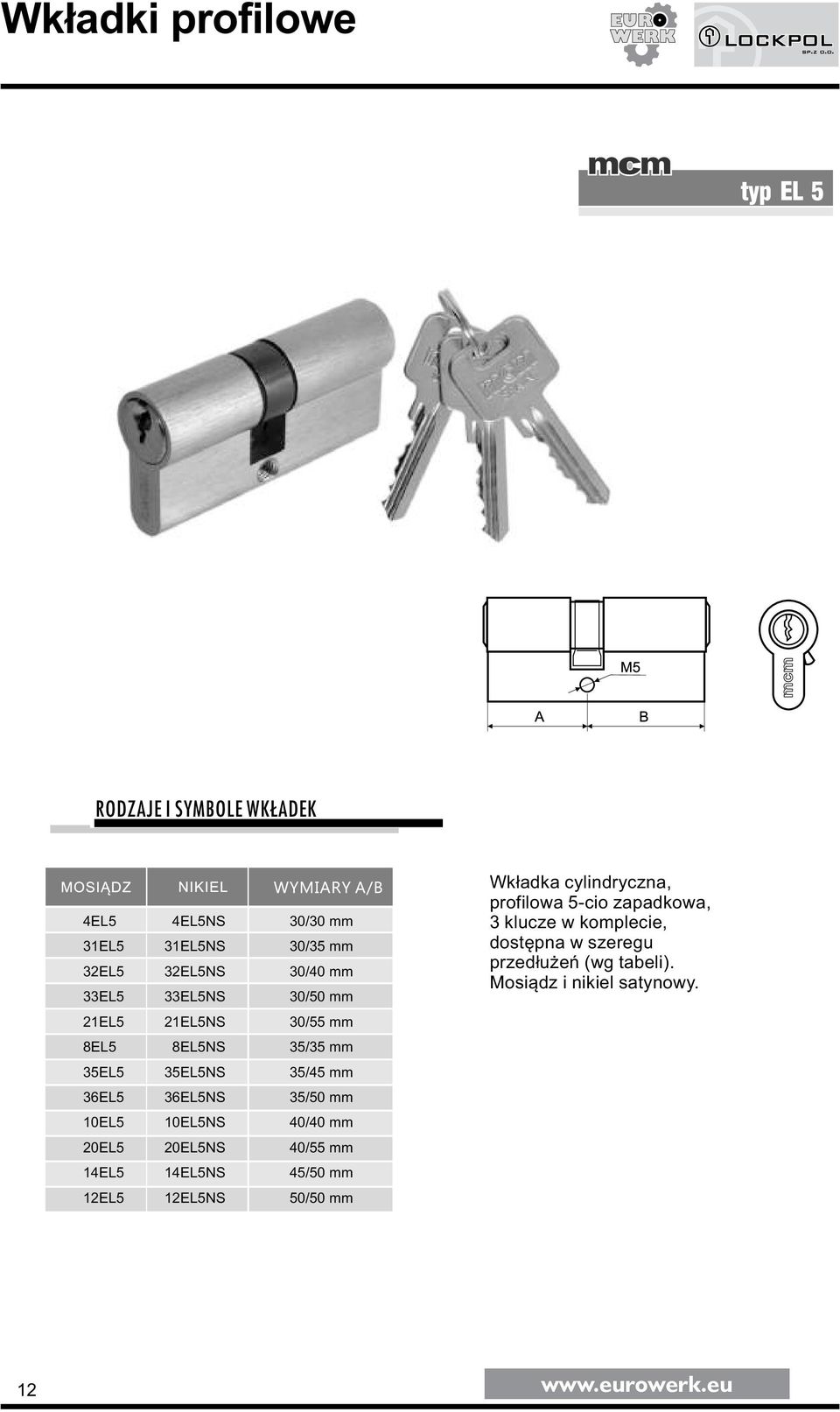

12 Wkładki profilowe typ EL 5 RODZAJE I SYMBOLE WKŁADEK 4EL5 4EL5NS 30/30 mm 31EL5 31EL5NS 30/35 mm 32EL5 32EL5NS 30/40 mm 33EL5 33EL5NS 30/50 mm 21EL5 21EL5NS 30/55 mm 8EL5 8EL5NS 35/35 mm 35EL5 35EL5NS 35/45 mm 36EL5 36EL5NS 35/50 mm 10EL5 10EL5NS 40/40 mm 20EL5 20EL5NS 40/55 mm 14EL5 14EL5NS 45/50 mm 12EL5 12EL5NS 50/50 mm Wkładka cylindryczna, profilowa 5-cio zapadkowa, 3 klucze w komplecie, dostępna w szeregu przedłużeń (wg tabeli). Mosiądz i nikiel satynowy. 12

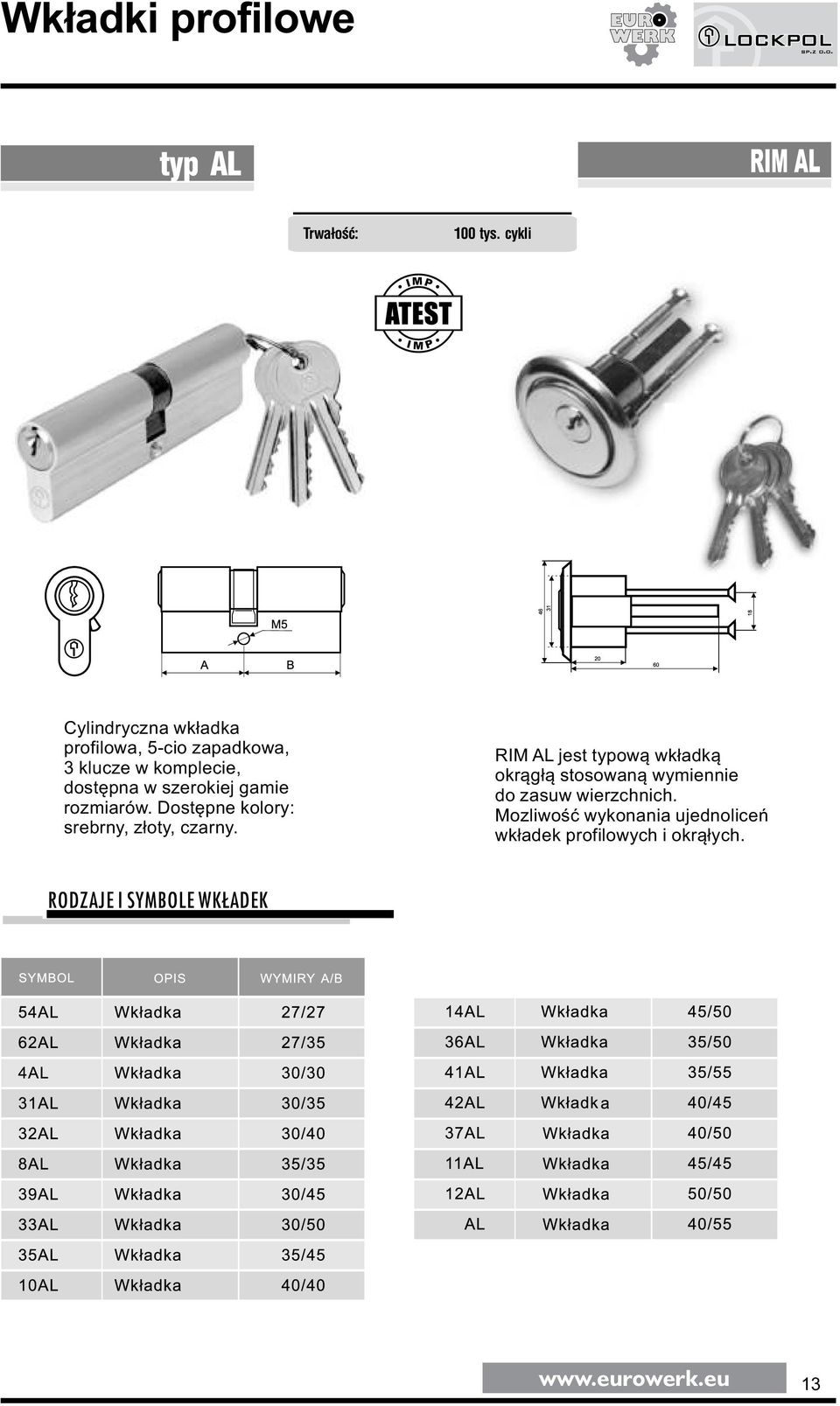

13 Wkładki profilowe typ AL Trwałość: 100 tys. cykli Cylindryczna wkładka profilowa, 5-cio zapadkowa, 3 klucze w komplecie, dostępna w szerokiej gamie rozmiarów. Dostępne kolory: srebrny, złoty, czarny. RIM AL jest typową wkładką okrągłą stosowaną wymiennie do zasuw wierzchnich. Mozliwość wykonania ujednoliceń wkładek profilowych i okrąłych. RODZAJE I SYMBOLE WKŁADEK 13

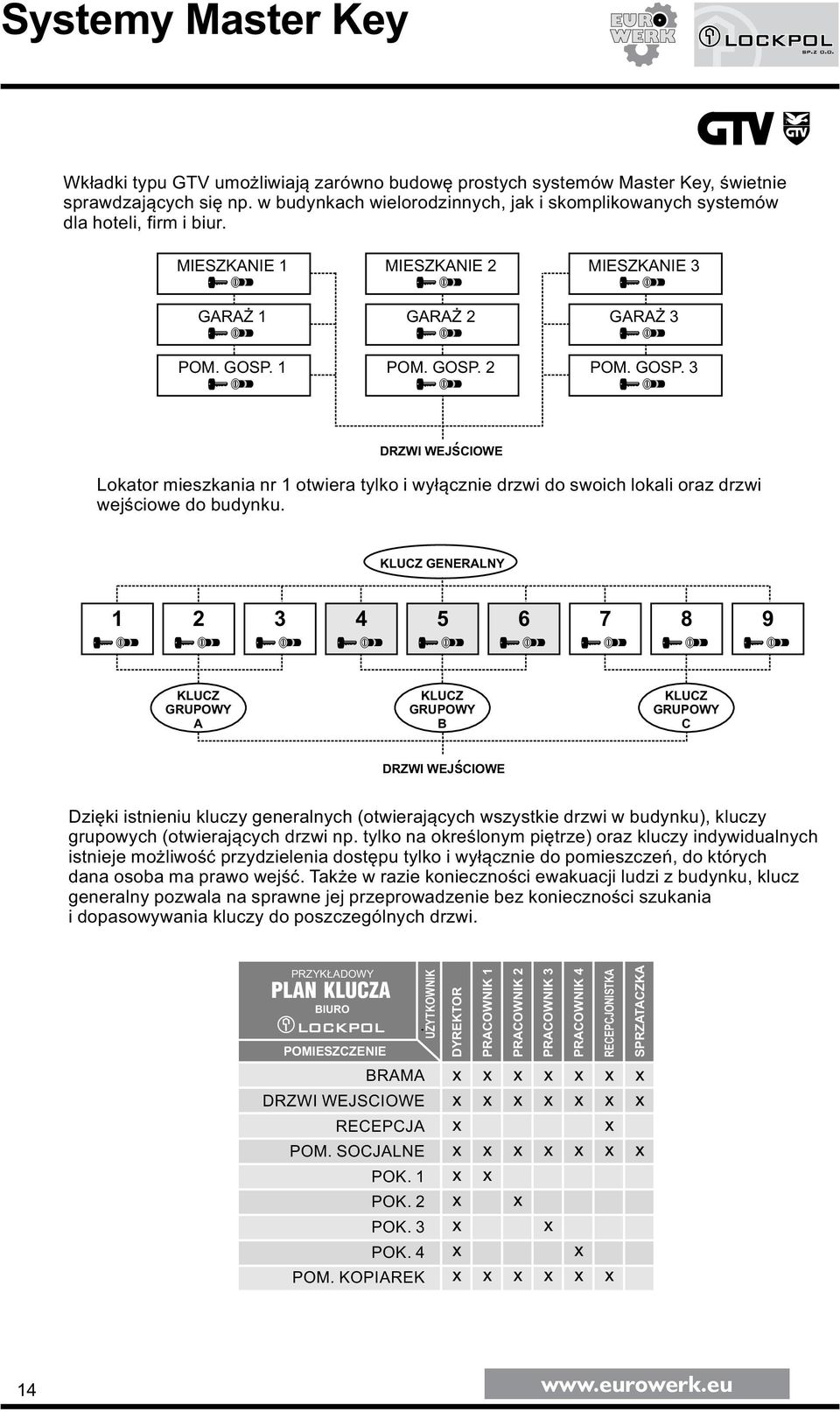

14 Systemy Master Key Wkładki typu GTV umożliwiają zarówno budowę prostych systemów Master Key, świetnie sprawdzających się np. w budynkach wielorodzinnych, jak i skomplikowanych systemów dla hoteli, firm i biur. MIESZKANIE 1 MIESZKANIE 2 MIESZKANIE 3 GARAŻ 1 GARAŻ 2 GARAŻ 3 POM. GOSP. 1 POM. GOSP. 2 POM. GOSP. 3 DRZWI WEJSCIOWE Lokator mieszkania nr 1 otwiera tylko i wyłącznie drzwi do swoich lokali oraz drzwi wejściowe do budynku. KLUCZ GENERALNY KLUCZ GRUPOWY A KLUCZ GRUPOWY B KLUCZ GRUPOWY C DRZWI WEJSCIOWE Dzięki istnieniu kluczy generalnych (otwierających wszystkie drzwi w budynku), kluczy grupowych (otwierających drzwi np. tylko na określonym piętrze) oraz kluczy indywidualnych istnieje możliwość przydzielenia dostępu tylko i wyłącznie do pomieszczeń, do których dana osoba ma prawo wejść. Także w razie konieczności ewakuacji ludzi z budynku, klucz generalny pozwala na sprawne jej przeprowadzenie bez konieczności szukania i dopasowywania kluczy do poszczególnych drzwi. PRZYKŁADOWY PLAN KLUCZA BIURO POMIESZCZENIE UZYTKOWNIK DYREKTOR PRACOWNIK 1 PRACOWNIK 2 PRACOWNIK 3 PRACOWNIK 4 RECEPCJONISTKA SPRZATACZKA BRAMA DRZWI WEJSCIOWE RECEPCJA POM. SOCJALNE POK. 1 POK. 2 POK. 3 POK. 4 POM. KOPIAREK 14

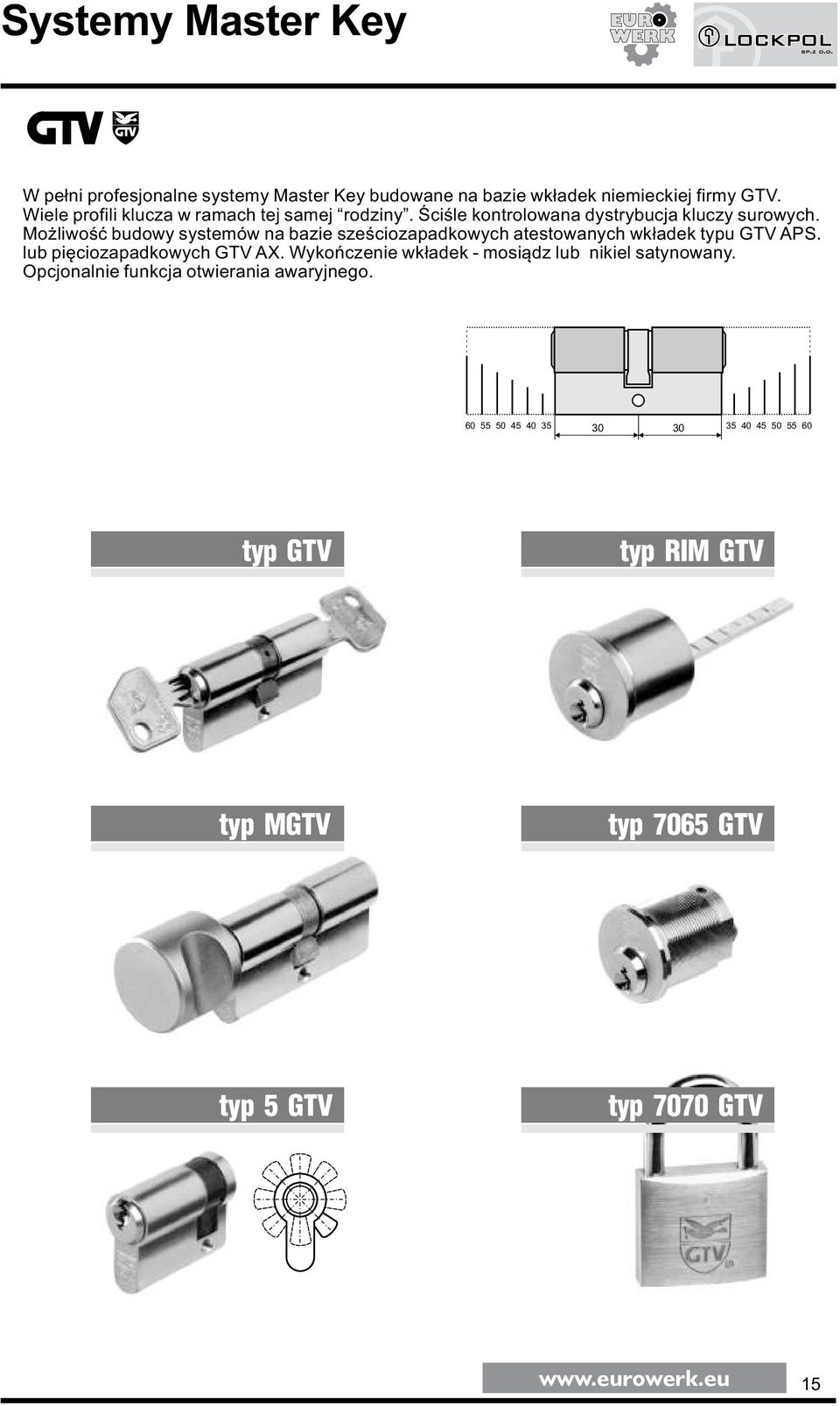

15 Systemy Master Key W pełni profesjonalne systemy Master Key budowane na bazie wkładek niemieckiej firmy GTV. Wiele profili klucza w ramach tej samej rodziny. Ściśle kontrolowana dystrybucja kluczy surowych. Możliwość budowy systemów na bazie sześciozapadkowych atestowanych wkładek typu GTV APS. lub pięciozapadkowych GTV AX. Wykończenie wkładek - mosiądz lub nikiel satynowany. Opcjonalnie funkcja otwierania awaryjnego typ GTV typ RIM GTV typ MGTV typ 7065 GTV typ 5 GTV typ 7070 GTV 15

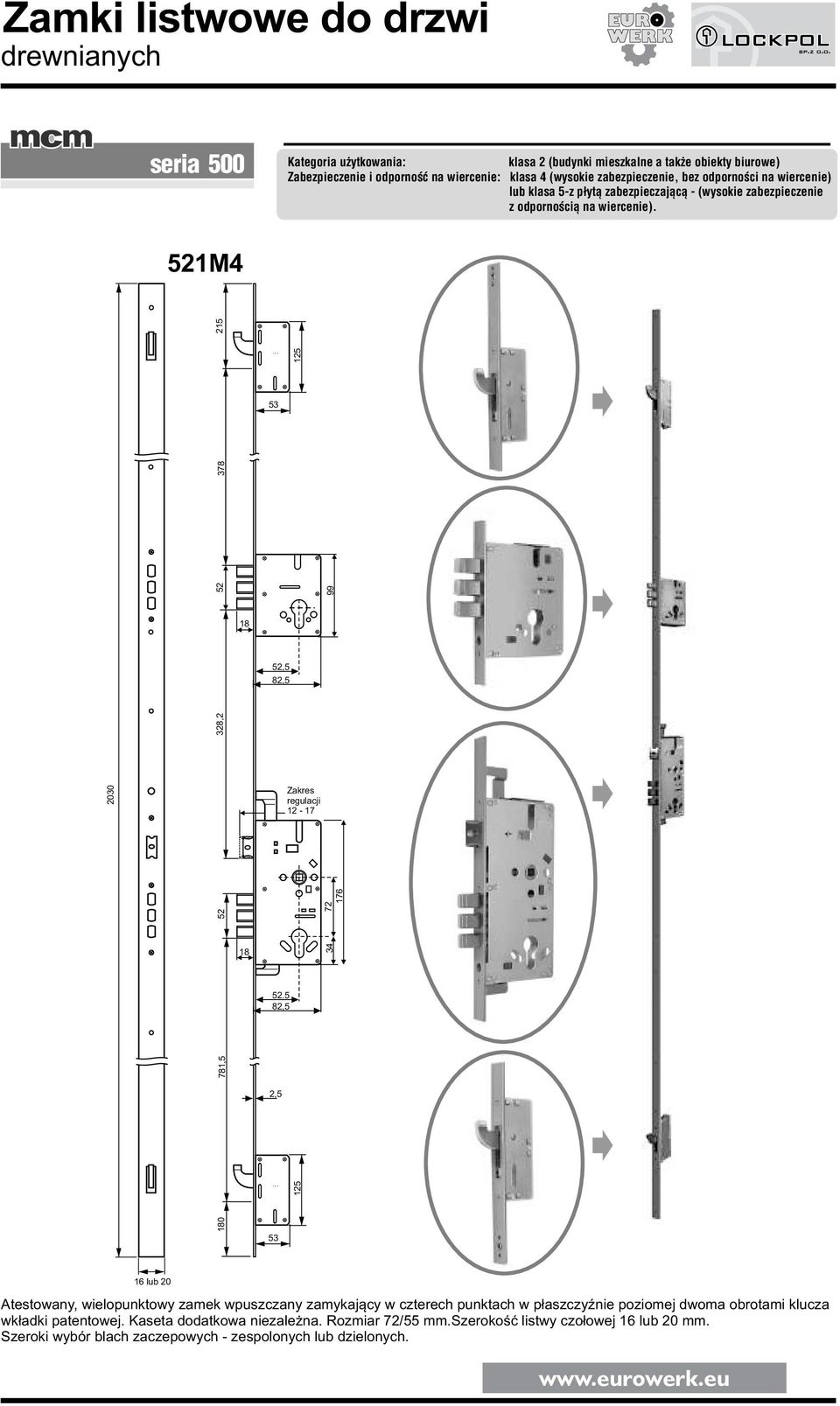

16 Zamki listwowe do drzwi drewnianych seria 500 Kategoria użytkowania: klasa 2 (budynki mieszkalne a także obiekty biurowe) Zabezpieczenie i odporność na wiercenie: klasa 4 (wysokie zabezpieczenie, bez odporności na wiercenie) lub klasa 5-z płytą zabezpieczającą - (wysokie zabezpieczenie z odpornością na wiercenie). 521M , , ,5 82, ,5 2, Zakres regulacji lub 20 Atestowany, wielopunktowy zamek wpuszczany zamykający w czterech punktach w płaszczyźnie poziomej dwoma obrotami klucza wkładki patentowej. Kaseta dodatkowa niezależna. Rozmiar 72/55 mm.szerokość listwy czołowej 16 lub 20 mm. Szeroki wybór blach zaczepowych - zespolonych lub dzielonych.

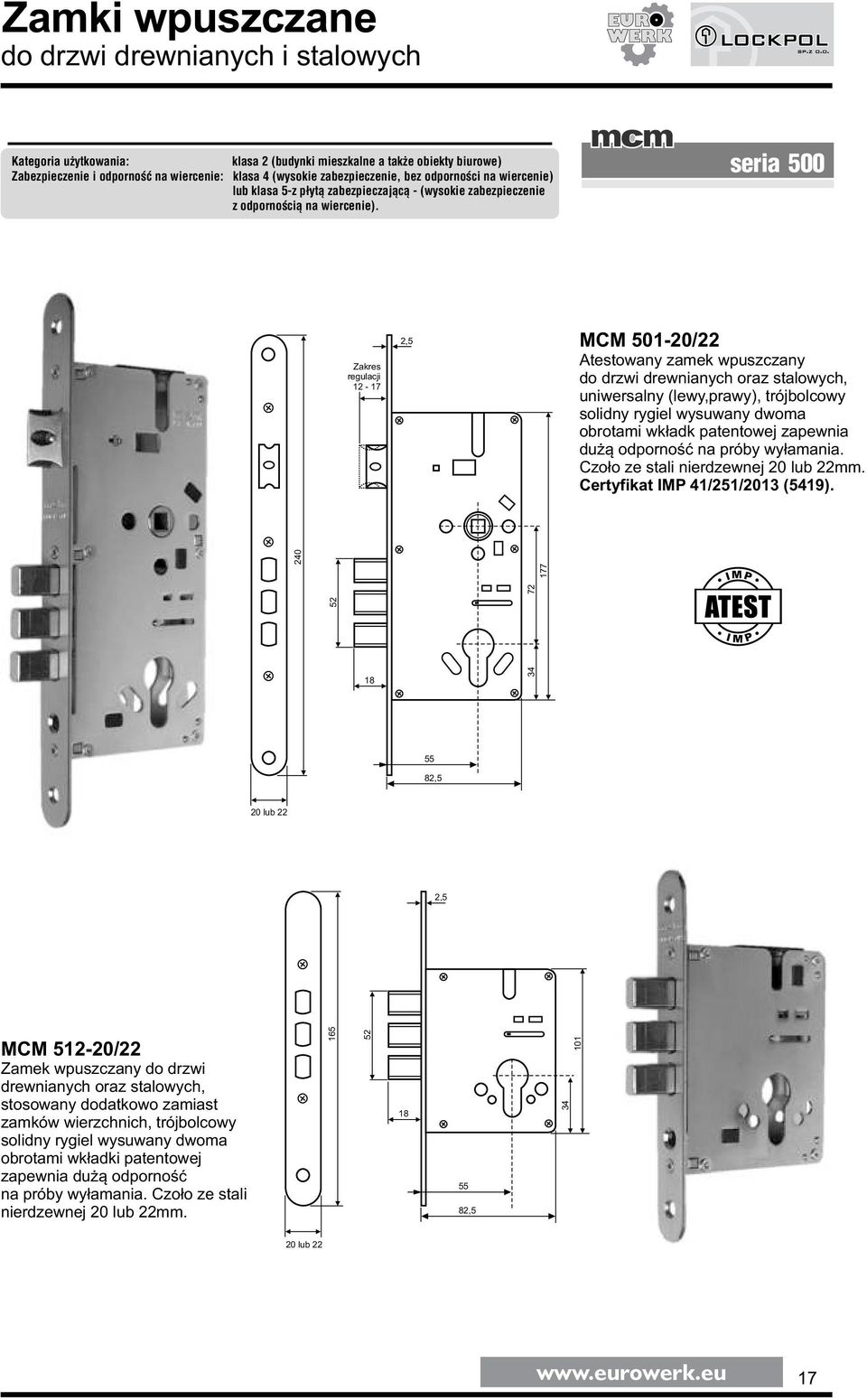

17 Zamki wpuszczane do drzwi drewnianych i stalowych Kategoria użytkowania: klasa 2 (budynki mieszkalne a także obiekty biurowe) Zabezpieczenie i odporność na wiercenie: klasa 4 (wysokie zabezpieczenie, bez odporności na wiercenie) lub klasa 5-z płytą zabezpieczającą - (wysokie zabezpieczenie z odpornością na wiercenie). seria 500 Zakres regulacji ,5 MCM /22 Atestowany zamek wpuszczany do drzwi drewnianych oraz stalowych, uniwersalny (lewy,prawy), trójbolcowy solidny rygiel wysuwany dwoma obrotami wkładk patentowej zapewnia dużą odporność na próby wyłamania. Czoło ze stali nierdzewnej 20 lub 22mm. Certyfikat IMP 41/251/2013 (5419) ,5 20 lub 22 2,5 MCM /22 Zamek wpuszczany do drzwi drewnianych oraz stalowych, stosowany dodatkowo zamiast zamków wierzchnich, trójbolcowy solidny rygiel wysuwany dwoma obrotami wkładki patentowej zapewnia dużą odporność na próby wyłamania. Czoło ze stali nierdzewnej 20 lub 22mm , lub 22 17

18 Blachy zaczepowe do zamków mcm serii 500 seria M-CER/U1 KOMPLET Lewa lub prawa A - Zakres regulacji 4,5 mm A M-CER/Z KOMPLET M-CER/Z M-CER/Z 20 18

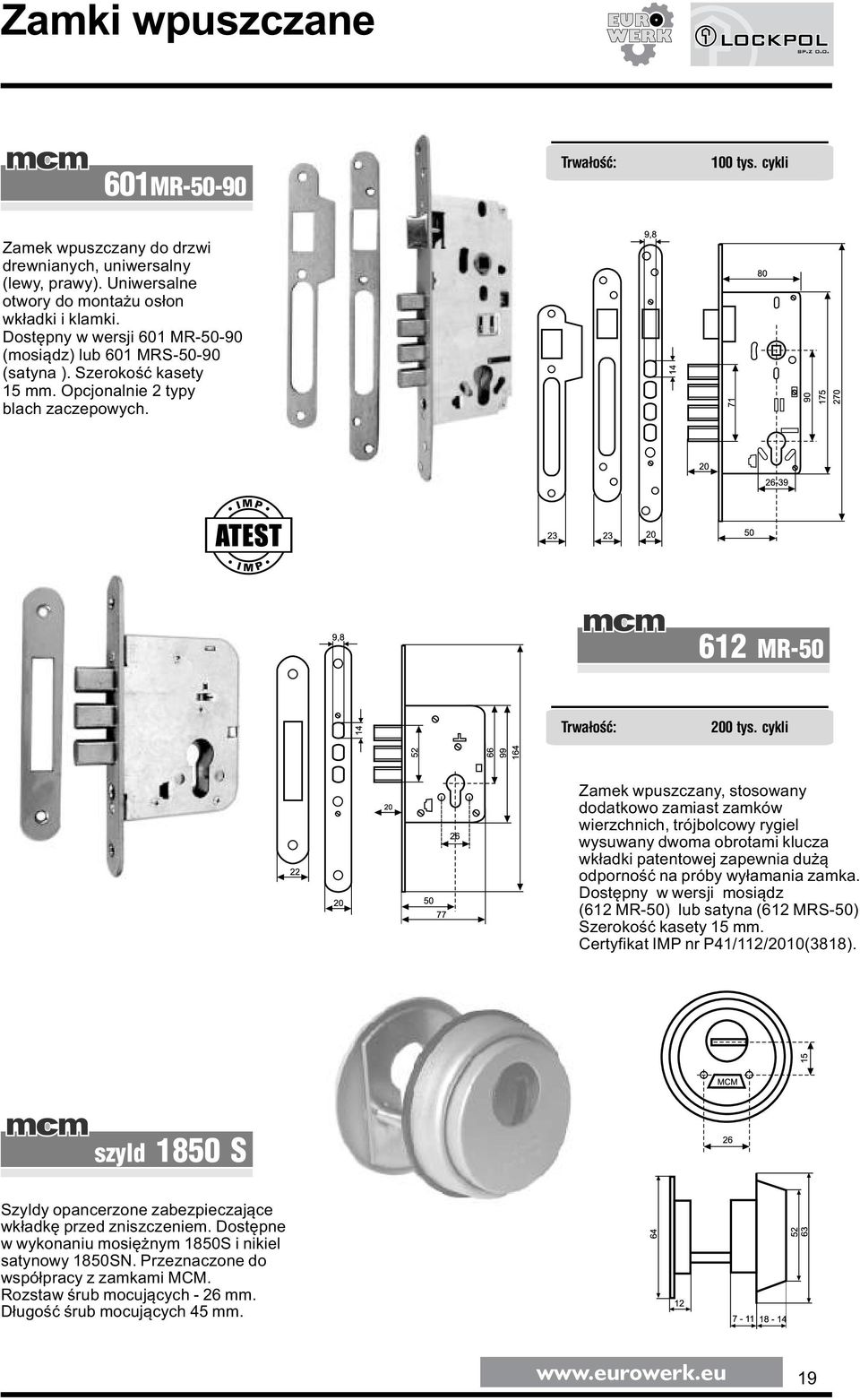

19 Zamki wpuszczane 601MR Trwałość: 100 tys. cykli Zamek wpuszczany do drzwi drewnianych, uniwersalny (lewy, prawy). Uniwersalne otwory do montażu osłon wkładki i klamki. Dostępny w wersji 601 MR (mosiądz) lub 601 MRS (satyna ). Szerokość kasety 15 mm. Opcjonalnie 2 typy blach zaczepowych. 612 MR-50 Trwałość: 200 tys. cykli Zamek wpuszczany, stosowany dodatkowo zamiast zamków wierzchnich, trójbolcowy rygiel wysuwany dwoma obrotami klucza wkładki patentowej zapewnia dużą odporność na próby wyłamania zamka. Dostępny w wersji mosiądz (612 MR-50) lub satyna (612 MRS-50) Szerokość kasety 15 mm. Certyfikat IMP nr P41/112/2010(3818). szyld 1850 S Szyldy opancerzone zabezpieczające wkładkę przed zniszczeniem. Dostępne w wykonaniu mosiężnym 1850S i nikiel satynowy 1850SN. Przeznaczone do współpracy z zamkami MCM. Rozstaw śrub mocujących - 26 mm. Długość śrub mocujących 45 mm. 19

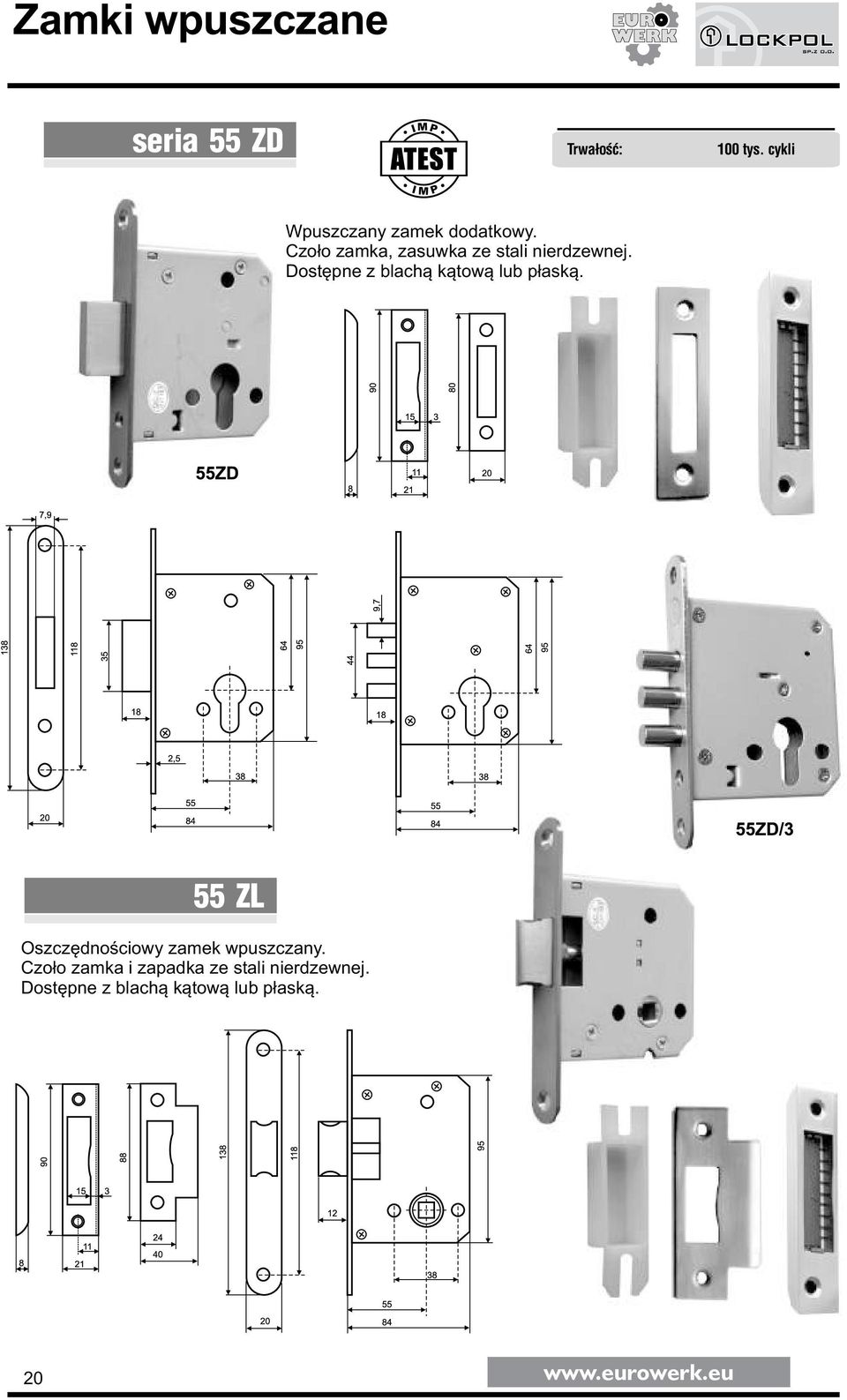

20 Zamki wpuszczane seria 55 ZD Trwałość: 100 tys. cykli Wpuszczany zamek dodatkowy. Czoło zamka, zasuwka ze stali nierdzewnej. Dostępne z blachą kątową lub płaską. 55 ZL Oszczędnościowy zamek wpuszczany. Czoło zamka i zapadka ze stali nierdzewnej. Dostępne z blachą kątową lub płaską. 20

21 Zamki wpuszczane seria 5572 Trwałość: 100 tys. cykli Wpuszczany zamek uniwersalny, lewy i prawy. Czoło zamka, zasuwka i zapadka ze stali nierdzewnej. Dostępny z blachą kątową lub płaską Z 5572 Z/3 21

22 Zamknięcia ewakuacyjne typ HE E /35 do drzwi z profili aluminiowych i stalowych z funkcją antypanik. Trzpień 8 mm. Szerokość kasety 15 mm. Trzpień 9 mm. RODZAJE I SYMBOLE SYMBOL HE2265 HE2265A HE2345 HE2309 HE2311 HE2315 OPIS Zamek wpuszczany 72 mm Zamek wpuszczany 72 mm z funkcją antypanik Klamka 72 mm (do wkładki) Klamka na szyldzie pełnym 1/2 gałka z szyldem pełnym 1/2 gałka 72 mm (do wkładki) lewy/prawy lewy/prawy SYMBOL OPIS A = 30 lub 35 mm E3115 Zamek wpuszczany lewy/prawy 22

23 Zamknięcia ewakuacyjne TE-N07 TE-N10 TE-N05 TE-N06 23

24 Zamki do drzwi z profili aluminiowych i stalowych Zamki do drzwi z profili aluminiowych i stalowych, uniwersalne (lewy/prawy), regulowana zapadka i rolka z funkcją odciągu. Większa zapadka daje gwarancję wyższej odporności i trwałości. Zamknięta odlewana kaseta, solidna (2mm), płaska listwa czołowa ze stali nierdzewnej, wymiennie U. Rozmiar 30 i 35 mm. szerokość kasety 14,5 mm. 24 U6 U10 zakres regulacji mm seria 2450 E MODEL 2450 E/ E/35 A B U6 U10 Trwałość: 100 tys. cykli zakres regulacji 3-12 mm seria 2451 E MODEL 2451 E/ E/35 A B U U10 seria 2449 E MODEL 2449 E/ E/35 A B

25 Blachy zaczepowe do zamków MCM serii 2400 E seria 24 seria AJ CER-50/24 CER-49/24 CER-50/AJ CER-49/AJ seria U CER-50U CER-49U 25

26 Blachy zaczepowe korytkowe - lewa/prawa Korytkowa blacha zaczepowa MCM. Znajduje zastosowanie jako regulowana blacha zaczepowa do zamków wpuszczanych oraz jako blacha zaczepowa do elektrozaczepów JiS seria CER-50R P-prawa L-lewa U6=6mm U10=10mm Prawa Lewa Uwaga: elektrozaczepy sprzedawane są oddzielnie. 26

27 Zamki do drzwi z profili aluminiowych i stalowych Zamek hakowy o silnej, wielowarstwowej konstrukcji rygla. Listwa czołowa i zaczepowa ze stali nierdzewnej. Uniwersalny: lewy i prawy. Szerokość kasety 16 mm. seria RODZAJE I SYMBOLE ZAMKÓW MODELE SERII HAKOWE - ROZMIAR 21 mm Zamek dodatkowy Zamek na klamkę Zamek na rolkę 27

28 Zamki do drzwi z profili aluminiowych i stalowych Szerokość kasety 15 mm. Listwa czołowa i zaczepowa INOX. RODZAJE I SYMBOLE ZAMKÓW SYMBOL INNE ZAMKI Zamek poziomy 60 mm Rolka Zamek oszczędnościowy 21 mm Szerokość kasety 15 mm Szerokość kasety 15 mm. Listwa czołowa INOX. 28

29 Zamki do drzwi z profili aluminiowych i stalowych seria 194 zakres regulacji 11-16,5 mm /24 6U/10U MODEL A B 194/25 194/30 194/ Zamki do drzwi z profili aluminiowych i stalowych, uniwersalne (lewy/prawy), regulowana rolka i zapadka. Zamknięta kaseta, różne rodzaje listwy czołowej ze stali nierdzewnej. Rozmiar 25, 30 i 35 mm. szerokość kasety 15 mm. Trwałość: 100 tys. cykli Kategoria użytkowania: Klasa 3 (do budynków publicznych) zakres regulacji 6,5-12 mm 194 V 22/24 6U/10U seria 194 V MODEL A B 194V/25 194V/30 194V/ A 22/24 6U/10U seria 194 A MODEL A B 194A/25 194A/30 194A/

30 Blachy zaczepowe do zamków serii CVL 194 seria 22 CE196/1NRS CE196/1NR CE296/1NRS CE196/6L CE196V/6L CE296S/6L , , ,5 7, ,4 10,4 2, ,75 7, ,5 do klamki 2,5 do rolki seria 24 seria U CE196/6LAN CE196V/6LAN CE296S/6LAN CE196/6U CE196/10U CE196V/6U CE196V/10U CE296S/6U CE296S/10U , , ,5 7, ,4 10,4 2, ,75 7, do klamki do rolki 2,5 2,5 do klamki do rolki 30

31 Zamki do drzwi z profili aluminiowych i stalowych seria U 24 Listwa czołowa INOX. Szerokość kasety 19 mm MODEL A B / / / B A seria 1994 V 1994 V U seria 1994 A B A 1994 A U 24 B A B A

32 Zamki do drzwi z profili aluminiowych i stalowych seria U Listwa czołowa INOX. Szerokość kasety 19 mm. MODEL 192/25 192/30 A B / B A ,5 lub 1, ,5 Trwałość: 200 tys. cykli zakres regulacji 6-11 mm 192 V U seria 192 V MODEL A B 192V/ V/ V/ seria 192 A 192 A U B A 1,5 lub 1, ,5 15 MODEL A B A/25 192A/ B A A/ ,5 lub 1, ,5 32

33 Blachy zaczepowe do zamków serii CVL 192 seria 22 CE186/6L CE192V/6L CE296S/6L , , ,5 seria U seria 24 CE184/6U CE192V/6U CE296S/6U CE296S/10U CE184/6LAN CE192V/6LAN CE296S/6LAN , , ,5 33

34 Zamki do drzwi z profili aluminiowych i stalowych seria 194T 194T MODEL A B Zamki do drzwi z profili aluminiowych i stalowych, uniwersalne (lewy/prawy) regulowana zapadka. Zamknięta kaseta, różne rodzaje listwy czołowej ze stali nierdzewnej. Rozmiar 30 i 35 mm. Trwałość: 100 tys. cykli seria 196R 196R Blacha zaczepowa CE 196R seria 196RV

35 Blachy zaczepowe korytkowe - lewa/prawa Korytkowa blacha zaczepowa CVL. Znajduje zastosowanie jako regulowana blacha zaczepowa do zamków wpuszczanych CE196R/6U lub 10U oraz jako blacha zaczepowa do elektrozaczepów JiS serii 1400 i 1700 (CE196E/6U lub 10U). Lewa Prawa CE196R/6U CE196R/10U CE196E/6U CE196E/10U z elektrozaczepem JIS serii 1700 CE196E/6U CE196E/10U z elektrozaczepem JIS serii 1400 Uwaga: elektrozaczepy sprzedawane są oddzielnie 35

36 Zamki listwowe do drzwi z profili aluminiowych i stalowych seria blacha prosta A B C blacha U placha prosta blacha U C A A C 16x2,5 22x2,5 24x2,5 22x6x1,5 24x6x1,5 24x10x1,5 Zamki zapadkowo-zasuwkowe CVL serii 294 występują w rozmiarach B=30 i 35 mm, dostępne listwy czołowe 16 mm, 22 mm, 24 mm, 22x6U, 24x6U lub 24x10U. Opcjonalnie zamki oferowane w wersji z rolką. 36

37 Zamki listwowe do drzwi z profili aluminiowych i stalowych seria 294B A B C 35 blacha prosta blacha U placha prosta C blacha U B A A B x2,5 22x2,5 24x2,5 22x6x1,5 24x6x1,5 24x10x1,5 Zamki zapadkowo -zasuwkowe CVL serii 294B występują w rozmiarach B=30 i 35 mm, dostępne listwy czołowe 16 mm, 22 mm, 24 mm, 22x6U, 24x6U lub 24x10U. Opcjonalnie zamki oferowane w wersji z rolką. 37

38 Zamki garażowe i roletowe Z / 01 Zamki roletowe dostępne w 2 wersjach mechanizmów zamykających: Z/01 - klucz płaski, Z/02 - klucz nawiercany, Kolor biały. Z / 02 Z/01 Z/ RODZAJE I SYMBOLE ZAMKÓW SYMBOL OPIS Z/01 Zamek roletowy Z/02 Zamek roletowy 38

39 Elektrozaczepy Uniwersalne (lewy i prawy), elektrozaczepy na prąd zmienny i stały (AC/DC). Dostępne wg tabeli. Rozstaw śrub montażowych 52 mm. seria ,4 13,6 32,2 46, ,2 Kategoria użytkowania: Klasa 3 (do budynków publicznych) seria 802 Regulowane RODZAJE I SYMBOLE ELEKTROZACZEPÓW Elektrozaczepy bez regulacji języka. SERIA 800 NC 8-14V AC, 0,33-0,6A 7-14V DC, 0,35-0,72A 20 15, , AC/DC Podstawowy 10, AC/DC AC/DC AC/DC Z wyłącznikiem Z pamiecią wewnętrzną Z wyłącznikiem i pamięcią wewnętrzną Regulowacja w zakresie 5 mm. M 4 Elektrozaczepy z regulowanym językiem. SERIA 802 NC AC/DC AC/DC AC/DC AC/DC 8-14V AC, 0,33-0,6A 7-14V DC, 0,35-0,72A Podstawowy Z wyłącznikiem Z pamiecią wewnętrzną Z wyłącznikiem i pamięcią wewnętrzną 32,2 46,

40 Elektrozaczepy seria 1700 Uniwersalne (lewy, prawy), symetryczne elektrozaczepy, dostępne według tabeli. Regulacja języka elektrozaczepu w zakresie 5 mm. Rozstaw śrub montażowych 52 mm ,5 46, ,2 Zakres regulacji 5 mm M 4 Kategoria użytkowania: Klasa 3 (do budynków publicznych) RODZAJE I SYMBOLE ELEKTROZACZEPÓW SERIA 1700 NC AC 9-14V 0,36-0,6A 17 DC 10-14V 0,5-0,65 A 17 SERIA 1708 NC NISKOPRĄDOWA AC 11-14V 0,17-0,23A AC/DC Podstawowy AC Podstawowy AC/DC Z wyłącznikiem AC Z wyłącznikiem AC/DC* Z pamięcią wewnętrzną AC* Z pamięcią wewnętrzną AC/DC* Z wyłącznikiem i pamięcią wewn AC* Z wyłącznikiem i pamięcią wewn. SERIA 1700 NC AC 4-7V 0,68-1,1A 4 SERIA 1708 NC NISKOPRĄDOWY DC ,23-0,27A AC Podstawowy DC Podstawowy AC Z wyłącznikiem DC Z wyłącznikiem AC* Z pamięcią wewnętrzną DC* Z pamięcią wewnętrzną AC* SERIA 1700 NC AC/DC AC/DC AC/DC* AC/DC* Z wyłącznikiem i pamięcią wewn. AC 19-25V 0,18-0,25A 73 DC 19-25V, 0,23-0,3A 73 Podstawowy Z wyłącznikiem Z pamięcią wewnętrzną Z wyłącznikiem i pamięcią wewn DC* Z wyłącznikiem i pamięcią wewn. * opcjonalnie istnieje możliwość zamówienia zaczepu z pamięcią zewnętrzną. 40

41 Elektrozaczepy Uniwersalne (lewy, prawy), symetryczne elektrozaczepy, dostępne według tabeli. Regulacja języka elektrozaczepu w zakresie 5 mm. Elektrozaczep szerokości 16,5 mm, przeznaczony do stosowania w wąskich profilach. Rozstaw śrub montażowych 52 mm. SERIA 1400 NC AC/DC AC/DC AC/DC* AC/DC* SERIA 1400 NO DC seria 1400 AC 9-14V 0,4-0,65A 17 DC 10-14V 0,5-0,75V 17 Podstawowy Z wyłącznikiem Z pamięcią wewnętrzną Z wyłącznikiem i pamięcią wewn. Rewersyjny 11-13V DC, 0,27-0,31A DC 22-25V DC 0,16A SERIA 1400 NC AC/DC AC/DC AC/DC* AC/DC* AC 20-25V 0,2-0,25A 73 DC 20-25V 0,26-0,3A 73 Podstawowy Z wyłącznikiem Z pamięcią wewnętrzną Z wyłącznikiem i pamięcią wewn. Kategoria użytkowania: Klasa 3 (do budynków publicznych) * opcjonalnioe istnieje możliwość zamówienia zaczepu z pamięcią zewnętrzną. seria 1500 Uniwersalne (lewy, prawy) elektrozaczepy wzmocnione - wytrzymałość do 1000 kg, dostępne według tabeli. Rozstaw śrub montażowych 52 mm. RODZAJE I SYMBOLE ELEKTROZACZEPÓW SERIA AC DC DC AC DC DC HIGH SECURITY Podstawowy 10-14V AC, 0,78-1,08A 8,6 Rewersyjny 11-14V DC, 0,20-0,27A 53 Rewersyjny 22-25V DC, 0,13-0,15A 155 Podstawowy z mikroprzełącznikiem 10-14V AC, 0,78-1,08A 8,6 Rewersyjny z mikroprzełącznikiem 11-14V DC, 0,2-0,27A 53 Rewersyjny z mikroprzełącznikiem 22-25V DC, 0,13-0,15A 155 Obciążenie mikro-przełącznika 3A - 125V AC 2A - 30V DC 41

42 Elektrozaczepy seria 1400 RF Zaczepy typu radialnego. Specjalna konstrukcja mechanizmu języka elektrozaczepu powoduje otwarcie przy minimalnym wychyleniu. Umożliwia to montaż elektrozaczepu przy mniejszym podcięciu ościeżnicy. Uniwersalne (lewy, prawy), symetryczne, dostępne według tabeli. Regulacja języka elektrozaczepu w zakresie 3 mm. Rozstaw śrub montażowych 52 mm. Zakres regulacji 3 mm Zamknięty Zamknięty Elektrozaczep tradycyjny serii 1400 Elektrozaczep radialny serii 1400 RF Otwarty Otwarty RODZAJE I SYMBOLE ELEKTROZACZEPÓW Kategoria użytkowania: Klasa 3 (do budynków publicznych) SERIA 1400 RF NC 1410RF-12AC/DC 1420RF-12AC/DC 1433RF-12AC/DC* 1443RF-12AC/DC* SERIA 1400 RF NO 1411RF-12DC 1411RF-24DC AC 9-14V 0,4-0,65A 17 DC 10-14V 0,5-0,75A 17 Podstawowy Z wyłącznikiem Z pamięcią wewnętrzną Z wyłącznikiem i pamięcią wewn. Rewersyjne 11-13V DC, 0,27-0,31A V DC 0,16A SERIA 1400 RF NC 1410RF-24AC/DC 1420RF-24AC/DC 1433RF-24AC/DC* 1443RF-24AC/DC* AC 20-25V 0,2-0,25A 73 DC V 0,26-0,3 73 Podstawowy Z wyłącznikiem Z pamięcią wewnętrzną Z wyłącznikiem i pamięcią wewn. *opcjonalnie istnieje możliwość zamówienia zaczepu z pamięcią zewnętrzną. 42

43 Elektrozaczepy seria 1400 RFT Specjalna konstrukcja mechanizmu języka oraz wyślizgu zapadki zamkaw obudowie powoduje otwarcie przy minimalnym wychyleniu. Umożliwia to montaż elektrozaczepu bez podcinania ościeżnicy od czoła drzwi. Uniwersalne (lewe, prawe), symetryczne, dostępne według tabeli. Regulacja języka w zakresie 3 mm. Rozstaw śrub montażowych 52 mm. 18,5 29 Zakres regulacji 3 mm 46, ,2 Wewnętrzna strona języka z wyślizgiem 9,5 21,5 3,5 Kategoria użytkowania: Klasa 3 (do budynków publicznych) RODZAJE I SYMBOLE ELEKTROZACZEPÓW Ościeżnica Osłona języka elektrozaczepu Skrzydło drzwiowe Elektrozaczep Zamek 43

44 Blachy czołowe do elektrozaczepów serii 1400 RFT 902E/24-RFT Prawa Lewa 250 CE196 E/6U-RFT CE196 E/6U10-RFT Prawa Lewa Prawa Lewa A A = 4 mm lub na życzenie E/28-RFT 44

45 Elektrozaczepy do zamków antypanicznych seria 1600/938/N Uniwersalne (lewy i prawy), symetryczne elektrozaczepy do zamków antypanicznych. Modele dostępne wg tabeli. Wytrzymałość 1000 kg. seria 1600/928/N SERIA V AC V DC V DC V AC V DC V DC OPIS Podstawowy 10-14V AC, 0,78-1,08A 8,6 Podstawowy 11-13V DC, 0,24-0,28A, 43 Rewersyjny 11-14VDAC, 0,2-0,27A, 53 Podstawowy z mikroprzełącznikiem 10-14V AC, 0,78-1,08A, 8,6 Podstawowy z mikroprzełącznikiem 11-13V DC, 0,24-0,28A, 43 Rewersyjny z mikroprzełącznikiem 11-14V DC, 0,2-0,27A, 53 Grubość podkładek mm. Dostępne kolory; czarny

46 Elektrozaczepy seria 611 Rewersyjne elektrozaczepy firmy MCM. Uniwersalne (lewy i prawy), symetryczne, z regulacją języka w zakresie 5 mm. Rozstaw śrub montażowych - 52 mm. Zakres regulacji 5 mm SERIA 611 MCM NO mcm DC mcm DC REWERSYJNE DC 8-15V 0,14-0,24A DC 17-25V 0,07-0,10A Podstawowy rewersyjny Podstawowy rewersyjny seria 1711 Rewersyjne elektrozaczepy JiS Uniwersalne (lewe i prawe), symetryczne, z regulacją języka w zakresie 5mm. Rozstaw śrub montażowych 52mm 21, ,2 Zakres regulacji 5 mm 46,6 67 M 4 Kategoria użytkowania: Klasa 3 (do budynków publicznych) SERIA 1711 JIS NO JiS DC JiS DC REWERSYJNE DC 8-15V 0,14-0,24A DC 17-25V 0,07-0,10A Podstawowy rewersyjny Podstawowy rewersyjny Uwaga! Po zamontowaniu - zapadka zamka nie może naciskać na rygiel elektrozaczepu. 46

47 Blachy czołowe do elektrozaczepów CE 196E/6U 930 Lewa Prawa Lewa Prawa Zaślepki w komplecie MATERIAŁ SYMBOL MODELE Stal nierdzewna Stal lakierowana kolor szary Mosiądz Stal lakierowana kolor złoty Ocynkowana X G T D Zn , 902, 904, 906, 907, , 902, 904, 906, 908, 903, 913, 905, 915, 909,910, 920, 925, , 913, 905,

48 System kontroli dostępu i system hotelowy Axess W pełni profesjonalny zestaw do budowy systemów hotelowych jak również zaawansowanych systemów kontroli dostępu. Zestaw składa się z dwóch rodzajów uniwersalnych szyldów współpracujących z zamontowanymi już w drzwiach zamkami wpuszczanymi, małego programatora kart zbliżeniowych (78x95x23mm), przenośnego programatora systemowego, programu zarządzającego oraz dodatkowych elementów peryferyjnych takich jak czytnik ścienny (umożliwia odczyt karty w miejscach ogólnodostępnych np. bramy, szlabany garażowe, windy etc.), oszczędnościowy wyłącznik światła/zasilania (z możliwością programowania opóźnienia). Standardowe wykończenie: stal nierdzewna lub mosiądz polerowany. Opcjonalnie możliwość lakierowania na różne kolory. Szyldy dostępne z klamkami typu L i typu U. ADAPT - rozetkowy szyld dodatkowy, który dzięki małym rozmiarom jest kompatybilny z wieloma modelami zamków osadzonych w drzwiach. klamka typu L klamka typu U Temperatura pracy: do -25 C wg. PN-EN Trwałość: Klasa C5 najwyższa cykli Odporność ogniowa: Klasa El2 60 (60minut) SLIM - wąski szyld zespolony dostępny w rozmiarach 72, 85 oraz 92. Montaż bez zbytniej ingerencji na już osadzanych zamkach wpuszczanych. A = 72; 85; 92 mm

49 System kontroli dostępu i system hotelowy, czytniki ścienne i akcesoria Axess Czytnik ścienny wpuszczany E (Inox). Zasilanie z sieci 12V AC/DC. Pamięć 3000 wejść. Do zastosowań wewnątrz budynku. Czytnik ścienny wpuszczany El (Inox) EN (czarny). Zasilanie z sieci 12V AC/DC. Pamięć 3000 wejść. Do zastosowań wewnątrz budynku. Czytnik ścienny natynkowy S (Inox). Zasilanie z sieci 12V AC/DC. Pamięć 3000 wejść. Do zastosowań wewnątrz budynku. Czytnik do zamków do szafek Brelok i karta RIFD Programator KART. 49

50 Klamka elektryczna do drzwi przeciwpożarowych z kontrolą dostępu seria Klamka ta może być zamontowana w miejsce tradycyjnej klamki mechanicznej (bez wykonywania dodatkowych otworów pod śruby mocujące) po zewnętrznej stronie drzwi przeciwpożarowych umożliwiając tym samym budowę kontroli dostępu bez konieczności ingerencji w konstrukcję drzwi- drzwi nie tracą posiadanych certyfikatów ognioodporności. Wymiary : 225x38x30 mm, odsadzanie klamki 67 mm, kwadrat 9 mm (opcjonalnie 8 mm). Uniwersalny rozstaw A-72 lub 92 mm (możliwość montażu również bez wkładki). Zasilanie 12/24 V AC/DC Pobór prądu ma. Dioda sygnalizująca stan otwarcia. Opcjonalnie dostępna wersja rewersyjna. Blacha maskująca seria

51 Zamki elektryczne do drzwi z profili aluminiowych i stalowych 1 K5/A/ K5/A/6-92 Zamek elektryczny do drzwi z profili aluminiowych i stalowych z pamięcią (zwalniany pojedynczym impulsem), uniwersalny (lewy/prawy). Prąd zasilający 12V AC/DC, pobór 700 ma TABELA DOBORÓW 1 K5/30/ K5/35/

52 Akcesoria do elektrozaczepów puszki do zamków wierzchnich Obudowy umożliwiające współpracę elektrozaczepów z zamkami nawierzchniowymi. Stal lakierowana na kolor szary Podkładki dystansowe do blach szt. A=1,5 mm, 2 szt. A= 3 mm osłony przewodów Model 6916 Wysokość 13 mm. 275 Model 6917 Wysokość 22 mm. Model 6918 Wysokość 16 mm. 52

53 Kontakty kontakt 6907 Stykowy - do zastosowania od strony zawiasów. Ześlizgowy - do zastosowania w dowolnym miejscu ościeżnicy. kontakt 6906 kontakt 6908 Stykowy - do zastosowania od strony zawiasów. Wszystkie kontakty mogą współpracować z elektrozaczepami rewersyjnymi. 53

54 Zwory elektromagnetyczne Zwory elektromagnetyczne o nośności 150, 300 lub 550 kg. Zasilanie: 12 lub 24V DC. Prąd 500 lub 250 ma, obciążenie przekaźnika NO/NC: 0,5A/125V AC; 1A/24V DC. Modele 13600M, 13700M, 13000M i 13100M posiadają blokadę demontażu. Seria nośność 150 kg Model 10000M - wersja podstawowa Seria nośność 300 kg Model 13600M - wersja podstawowa Model 13700M - wersja z przekaźnikiem NO/NC i sygnalizacją LED. Seria nośność 550 kg Model 13000M - wersja podstawowa Model 13100M - wersja z przekaźnikiem NO/NC i sygnalizacją LED. 54

55 Elementy montażowe typ L OP 3000M 550 kg OP 3700M 300 kg OP 1000M 150 kg typ U OP 3002M 550 kg OP 3707M 300 kg OP 1002M 150 kg 55

56 Elementy montażowe OP 3001M 550 kg typ Z OP 3701M 300 kg OP 1001M 150 kg 56

57 Rygle elektromagnetyczne JEB-220 Rewersyjny rygiel elektromagnetyczny NO (zamknięty w czasie podania napięcia). Możliwość montażu pionowego i poziomego (ryglem do dołu). Zasilanie 12V DC. Pobór prądu : 700 ma rozruch, 200 ma praca. Możliwość ustawienia czasów opóźnienia zamknięcia rygla (0,3,6 i 9 sek.). Sygnalizacja zamknięcia i otwarcia drzwi. Blokada przed zadziałaniem rygla przy niewłaściwym położeniu drzwi. Zabezpieczenia przed przepięciami i zmianą polaryzacji. Mikroprzełącznik do ustawiania opóźnienia znajduje się pod obudową rygla na płytce montażowej. Ø12 JEB-250 Ø14 Rewersyjny rygiel elektromagnetyczny NO (zamknięty w czasie podania napięcia). Możliwość montażu pionowego i poziomego (ryglem do dołu). Zasilanie 12 / 24 V DC. Pobór prądu : 850 / 600 ma rozruch, 200/83 ma praca. Możliwość ustawienia czasów opóźnienia zamknięcia rygla (0,3,6 i 9 sek.). Sygnalizacja zamknięcia i otwarcia drzwi. Blokada przed zadziałaniem rygla przy niewłaściwym położeniu drzwi. Zabezpieczenia przed przepięciami i zmianą polaryzacji. JEB-250 K Rygiel elektromagnetyczny NC (otwarty w czasie podania napięcia) na wkładkę (umożliwia ona otworzenie rygla kluczem np. w czasie braku zasilania). UWAGA rygiel nie zawiera wkładki w kpl. Możliwość montażu pionowego i poziomego (ryglem do dołu). Zasilanie 12 / 24 V DC. Pobór prądu : 780 / 490 ma praca. Automatyczne zamykanie. Sygnalizacja zamknięcia i otwarcia drzwi. Blokada przed zadziałaniem rygla przy niewłaściwym położeniu drzwi. Zabezpieczenia przed przepięciami i zmianą polaryzacji. Ø14 57

58 Zamki bramowe Zamek hakowy zatrzaskowy przeznaczony jest do wrót bramowych przesuwnych. Hak uruchamiany jest za pomocą klamki lub wkładki. Opcjonalnie blacha zaczepowa. Szerokość kasety 16 mm. F-60 F-60 F-50 F-30 F-40 Akcesoria bramowe K-60 Klmka do zamka F-60. Aluminiowa klamka, pokryta lakierem proszkowym (kolor czarny). Mocowanie śrubą centralną. 58

59 Klamki i gałki ze stali nierdzewnej EN PN-0H18N9 AISI-304 In 101 Ov In 103 Ov In 102 Ov Klamki i gałki opcjonalnie dostępne z "bazami" wykonanymi ze stali nierdzewnej. Trzpień 8 x 100 mm, opcjonalnie 8 x 140 mm In 262 OV - gałka owalna ruchoma Trwałość: 200 tys. cykli Odporność na korozję: Klasa 3 wysoka Kategoria użytkowania: Klasa 3 (do budynków publicznych) Z In 264 Ov ruchome lub nieruchome bez trzpienia Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm Z In 262 S Ov nieruchoma Klamko - gałki ze stali nierdzewnej Klamko - gałka In 102/262 Ov Rozetki ze stali nierdzewnej Rozetka owalna do wkładki In 130 Rozetka owalna pełna In 131 Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm Kompletowane na życzenie w różnych konfiguracjach 59

60 Gałki i klamki ze stali nierdzewnej EN PN-0H18N9 AISI-304 Klamki i gałki opcjonalnie dostępne z "bazami" wykonanymi ze stali nierdzewnej. In 261 OV nieruchoma In 265 OV nieruchoma Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm Trwałość: 200 tys. cykli Odporność na korozję: Klasa 3 wysoka Kategoria użytkowania: Klasa 3 (do budynków publicznych) Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm Ø19 30 In 104 OV 78 In 104 OV In 105 OV In 105 OV Ø Ø In 106 OV 70 In 106 OV

61 Klamki i klamko-gałki ze stali nierdzewnej EN PN-0H18N9 AISI-304 In 102/102 E In 102/263 E Trwałość: 200 tys. cykli Odporność na korozję: Klasa 3 wysoka Kategoria użytkowania: Klasa 3 (do budynków publicznych) In 102/102 DL Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm In 104/104 DL Trzpień 8 x 100 mm, opcjonalnie 8 x 140 mm In 102/265 DL Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm In 104/265 DL Trzpień 8 x 100 mm, opcjonalnie 8 x 140 mm Trzpień 8 x 75 mm, opcjonalnie 8 x 100 mm 61

62 Pochwyty Pochwyty podwójne ze stali nierdzewnej. ZB 431 INOX Sposób montażu pochwytów. ZB 431 Aluminiowe pochwyty podwójne. Dostępne w wersji lakierowanej (RAL 9016, 8019, 9005) i surowej (do lakierowania) oraz anodowanej. Max.grubość drzwi 90 mm. Sposób montażu pochwytów. 62

63 Szyldy ochronne In 1850 Ov In 1851 Ov In 1850 Długość śrub 55 mm 63

64 Odbojniki drzwiowe In 601 In 602 Cylindryczny. Wykonany ze stali nierdzewnej lub mosiądzu. Cylindryczny, półokrągły. Wykonany ze stali nierdzewnej lub mosiądzu. stopery drzwiowe In 607 In

65 Rygle In 504 In 35/200 In 35/300 In 30/200 In 31/200 In 31/300 In 36/200 In 36/300 65

66 Klamki i klamko-gałki seria HD ,5 90,5 97, , HD , HD HD , , HD

67 Pochwyt i tarczki do drzwi aluminiowych seria HD Pochwyt HD29 Ø 28x300 (ral 9016) HD Dostępne kolory ral: (biały), (brąz), (czarny), (srebrny) Tarczka drzwiowa ABS 6mm AA40 Tarczka drzwiowa lakierowana 8mm AA12 30 Tarczka drzwiowa ANODA F1 6mm AA49 Tarczka drzwiowa ANODA F1 9mm AA

68 Tarczki drzwiowe Tarczki wykonane są ze znalu i dostępne są w wersji lakierowanej na kolor brąz, biały i srebrny oraz w wersji surowej (do lakierowania). Rozstaw śrub 50 mm. Tarczki składa się z 2 elementów wsuwanych. 68

69

70 Moc tradycji EUROWERK Sp. z o.o. ul. Starowiślna 56, Kraków tel.: , fax: biuro@eurowerk.eu
