1 Studium przypadku: przyłączanie systemu PV do sieci z perspektywy dewelopera (inwestora)

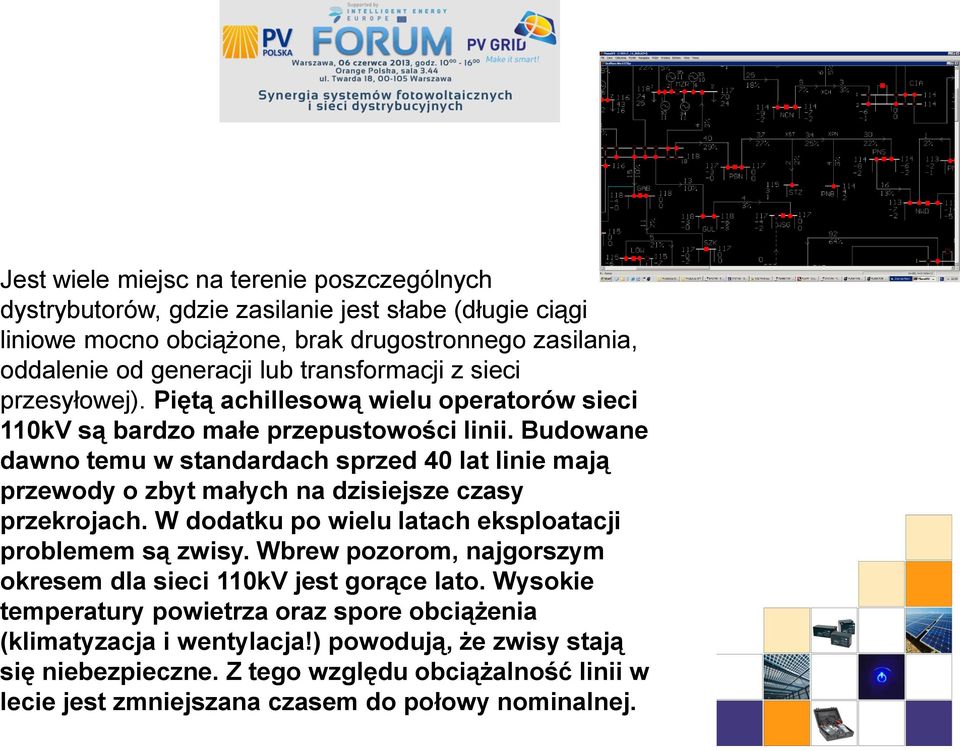

2 Jest wiele miejsc na terenie poszczególnych dystrybutorów, gdzie zasilanie jest słabe (długie ciągi liniowe mocno obciążone, brak drugostronnego zasilania, oddalenie od generacji lub transformacji z sieci przesyłowej). Piętą achillesową wielu operatorów sieci 110kV są bardzo małe przepustowości linii. Budowane dawno temu w standardach sprzed 40 lat linie mają przewody o zbyt małych na dzisiejsze czasy przekrojach. W dodatku po wielu latach eksploatacji problemem są zwisy. Wbrew pozorom, najgorszym okresem dla sieci 110kV jest gorące lato. Wysokie temperatury powietrza oraz spore obciążenia (klimatyzacja i wentylacja!) powodują, że zwisy stają się niebezpieczne. Z tego względu obciążalność linii w lecie jest zmniejszana czasem do połowy nominalnej.

3 Duże farmy będą także musiały być widoczne na poziomie OSP wchodzić do bilansu kraju. Istnieje też niebagatelna od pewnej wielkości, kwestia zachowania się farmy w warunkach awarii systemu energetycznego wyłączania i załączania automatycznego do sieci przy określonych częstotliwościach (49,8 50,2 Hz)

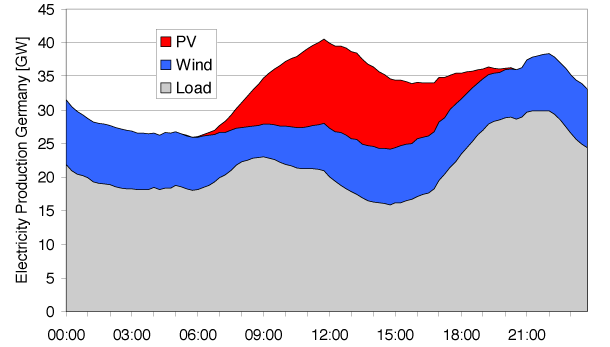

4 Kiedy świeci w sieci?

5 Projektowanie i wykonawstwo Wykonujemy instalacje systemów solarnych i fotowoltaicznych. W zakres oferty wchodzą: projektowanie kompletnych systemów solar i PV, dostawy i instalację modułów i urządzeń systemu, przyłączenia do sieci PEC/energetycznej

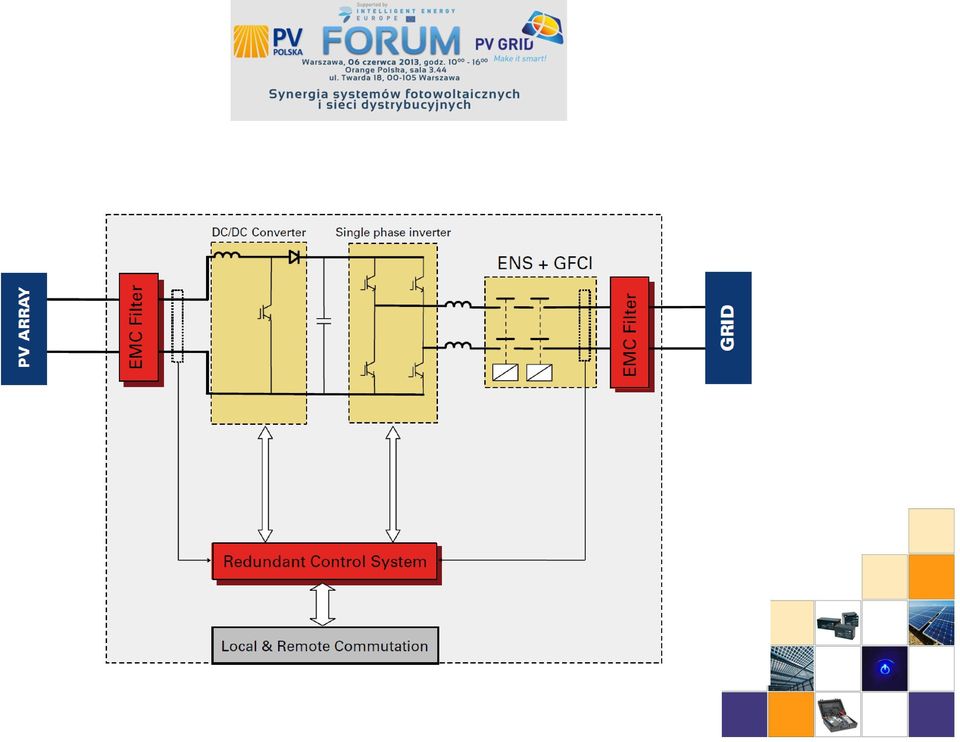

6

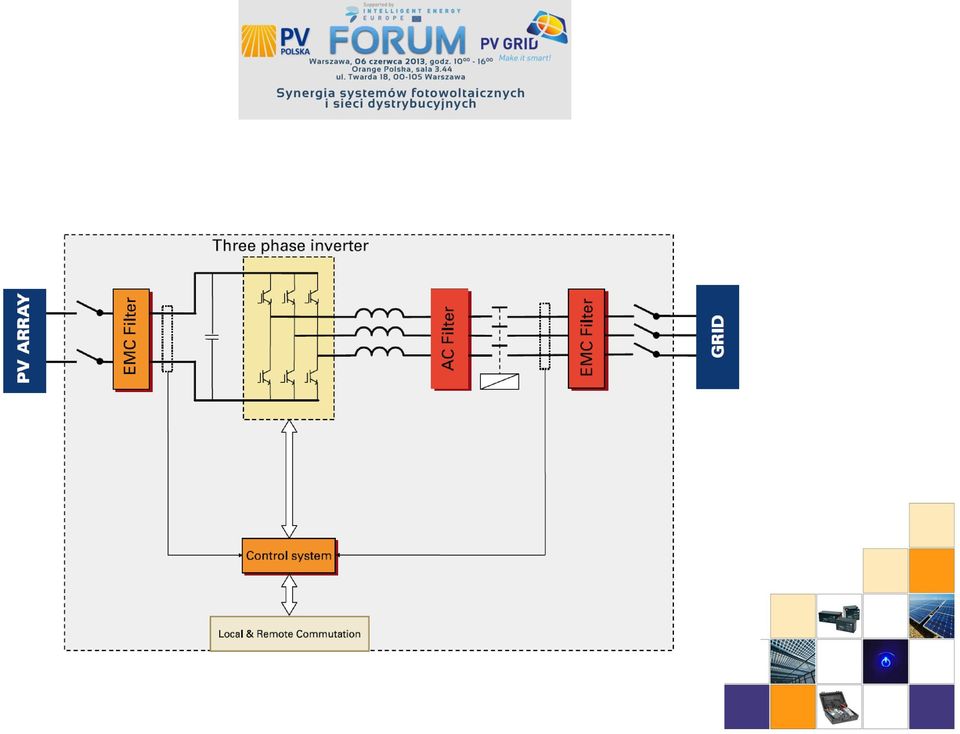

7

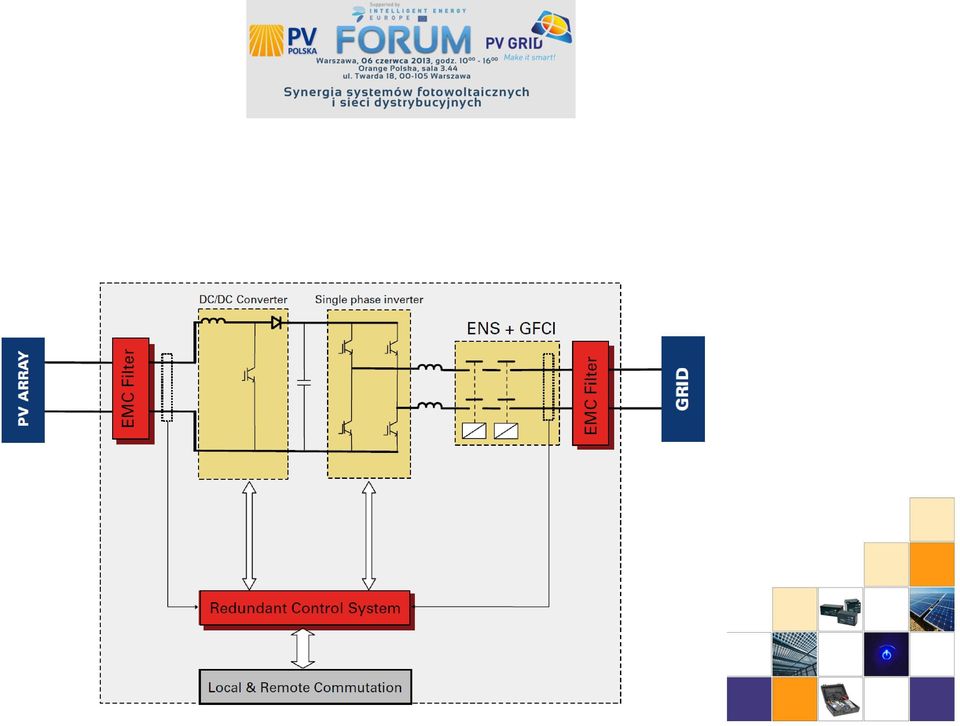

8

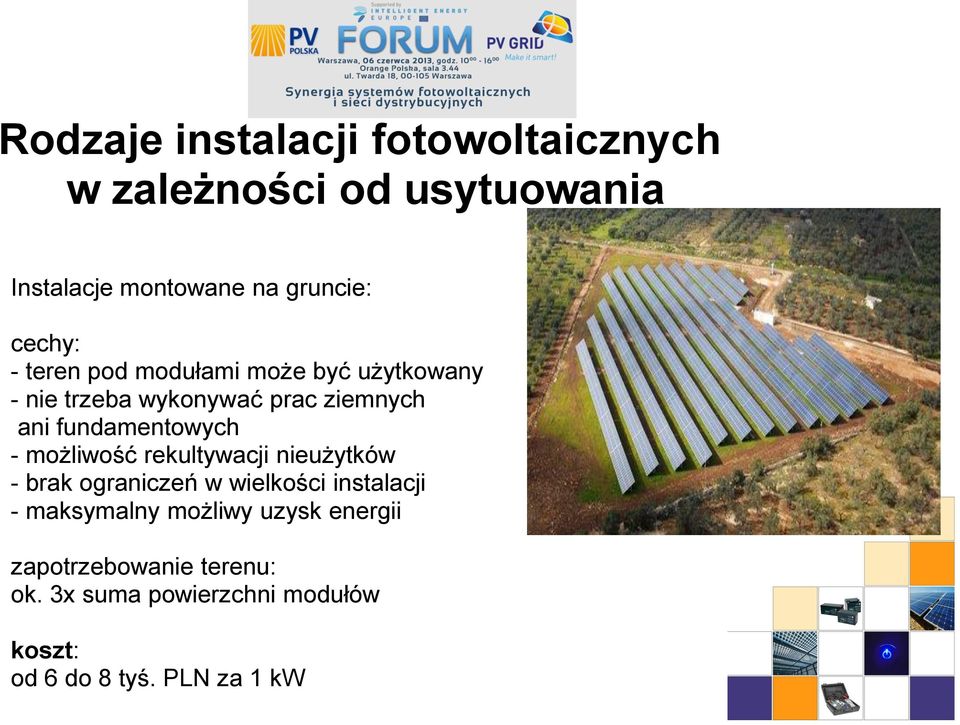

9 Rodzaje instalacji fotowoltaicznych w zależności od usytuowania Instalacje montowane na gruncie: cechy: - teren pod modułami może być użytkowany - nie trzeba wykonywać prac ziemnych ani fundamentowych - możliwość rekultywacji nieużytków - brak ograniczeń w wielkości instalacji - maksymalny możliwy uzysk energii zapotrzebowanie terenu: ok. 3x suma powierzchni modułów koszt: od 6 do 8 tyś. PLN za 1 kw

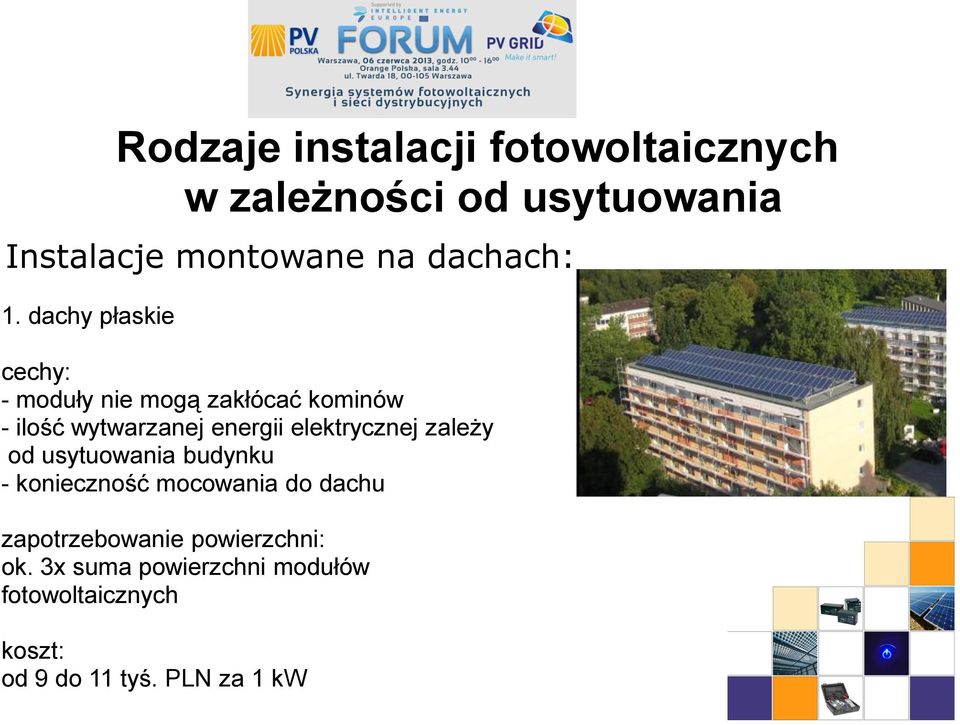

10 Rodzaje instalacji fotowoltaicznych w zależności od usytuowania Instalacje montowane na dachach: 1. dachy płaskie cechy: - moduły nie mogą zakłócać kominów - ilość wytwarzanej energii elektrycznej zależy od usytuowania budynku - konieczność mocowania do dachu zapotrzebowanie powierzchni: ok. 3x suma powierzchni modułów fotowoltaicznych koszt: od 9 do 11 tyś. PLN za 1 kw

11 Instalacje montowane na dachach: 2. dachy płaskie - ustawienie w kierunku wschód-zachód cechy: - moduły nie mogą zakłócać kominów - wykorzystanie całej powierzchni dachu - brak konieczność mocowania do dachu zapotrzebowanie powierzchni: 1,2x suma powierzchni modułów koszt: od 7 do 10 tyś. PLN za 1 kw

12 Instalacje montowane na dachach: 3. dachy spadziste cechy: - łatwy montaż - konieczność uwzględnienia aranżacji dachu - ilość wytwarzanej energii elektrycznej zależy od usytuowania budynku i skosu dachu koszt: od 8 do 10 tyś. PLN za 1 kw

13 Systemy zintegrowane z budynkiem: 1 Systemy fasadowe cechy: - niski koszt, jeżeli wykorzystywane typowe moduły zamiast standardowego wypełnienia fasady - integracja z budynkiem - wyższe koszty jeżeli projekt budynku powstaje bez koordynacji z projektem instalacji fotowoltaicznej - uzysk energii ok. 60% w stosunku do maksymalnego koszt: od 9 do 16 tyś. PLN za 1 kw

14 Rozwój fotowoltaiki w Polsce napotyka na bariery administracyjne: należy w Ustawie o planowaniu i zagospodarowaniu przestrzennym wprowadzic zmiany aby podczas uchwalania Miejscowego Planu Zagospodarowania Przestrzennego obowiązkowo wpisać "możliwość wykonywania instalacji PV". Bez takiego zapisu organy administracyjne często uzasadniają negatywną decyzję o pozwoleniu na budowę. Projekt ustawy o OZE zawiera propozycje zmian w Ustawie Prawo Budowlane ale nie przewiduje zmian dotyczących Ustawy o Planowaniu i Zagospodarowaniu Przestrzennym Wnioski: Dzisiaj dla inwestora bezpieczniej jest gdy nie ma uchwalonego MPZP i wówczas poprzez uzyskanie Decyzji o Warunkach Zabudowy łatwiej można dostać pozwolenie na budowę

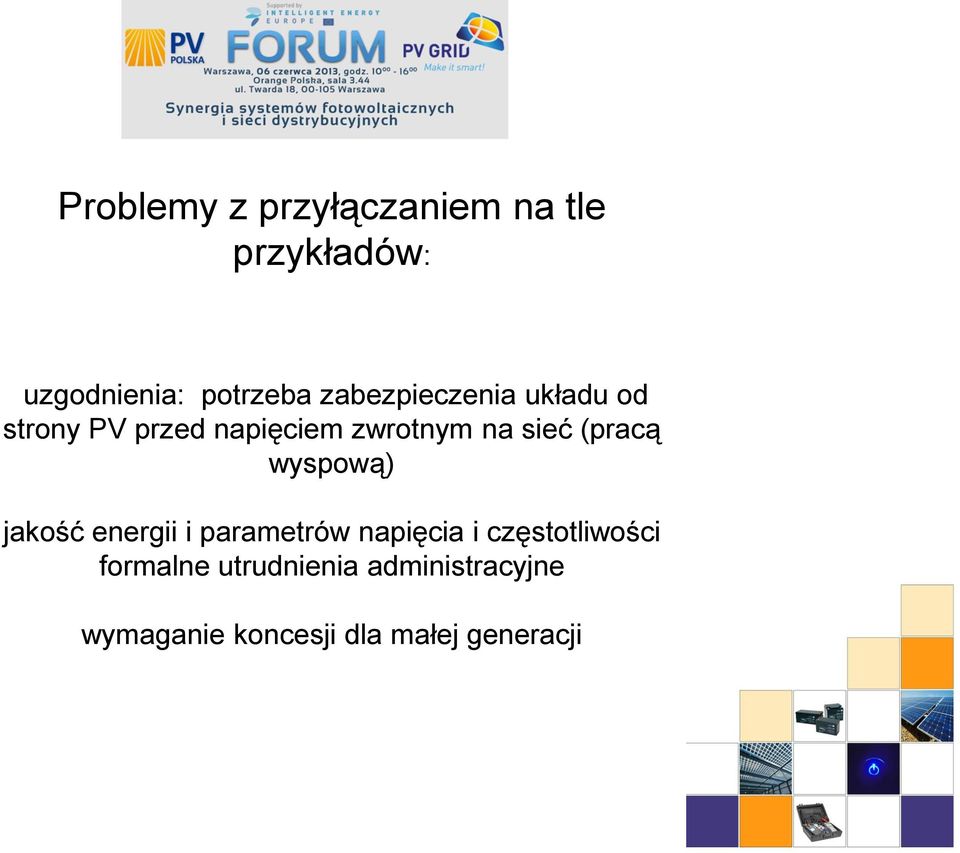

15 Problemy z przyłączaniem na tle przykładów: uzgodnienia: potrzeba zabezpieczenia układu od strony PV przed napięciem zwrotnym na sieć (pracą wyspową) jakość energii i parametrów napięcia i częstotliwości formalne utrudnienia administracyjne wymaganie koncesji dla małej generacji

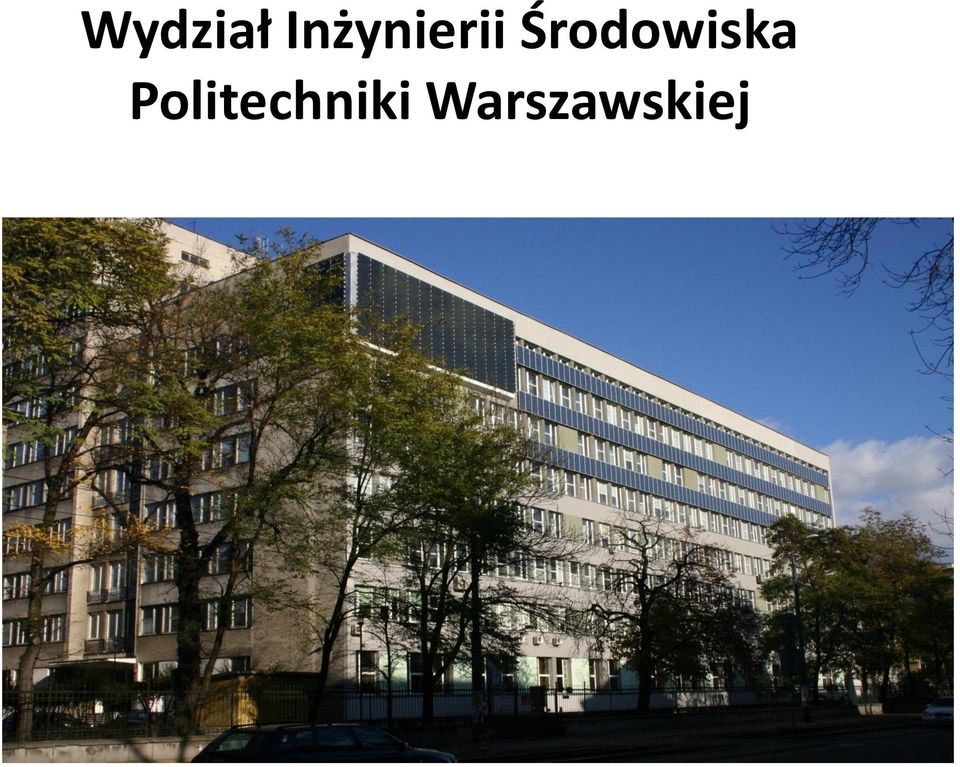

16 Wydział Inżynierii Środowiska Politechniki Warszawskiej

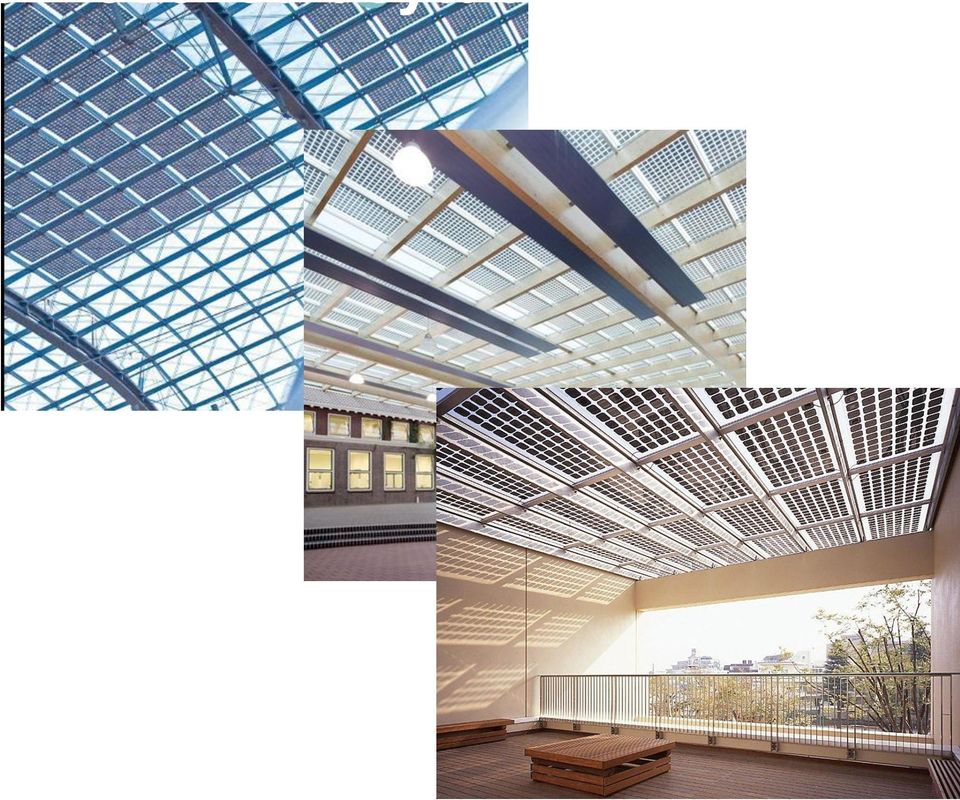

17 Rodzaje instalacji fotowoltaicznych w zależności od usytuowania Systemy zintegrowane z elementami budynku cechy: - uwypuklenie bryły budynku - możliwość ciekawych aranżacji - integracja z budynkiem - moduły robione na zamówienie - wysoki koszt instalacji koszt: od 10 do 30 tyś. PLN za 1 kw

18 Instalacje na fasadach transport i montaż modułów

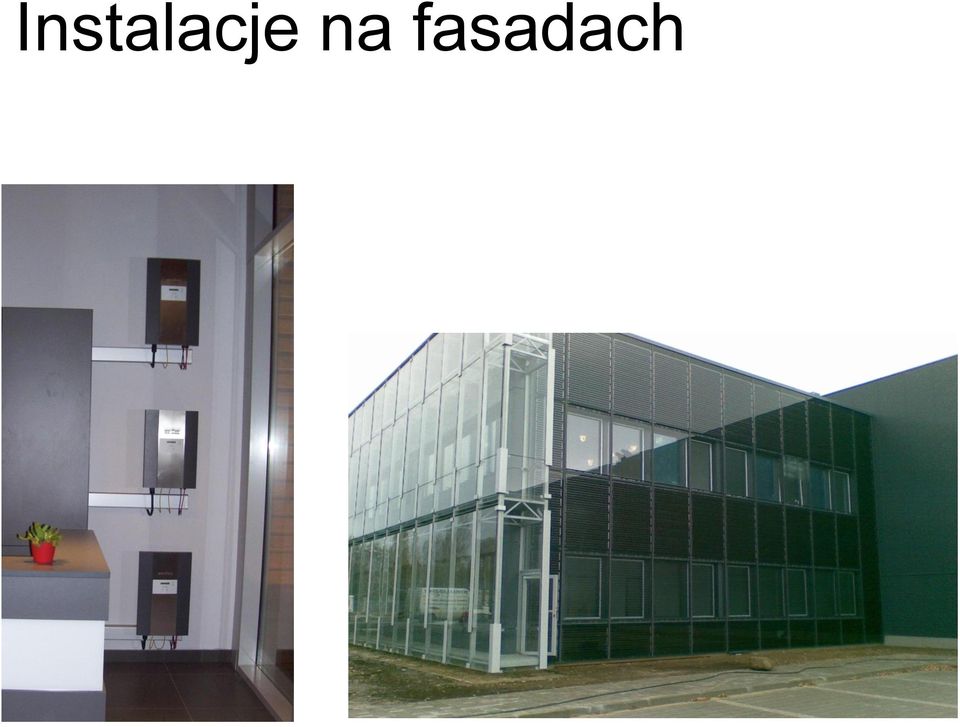

19 Instalacje na fasadach gotowa fasada i falowniki

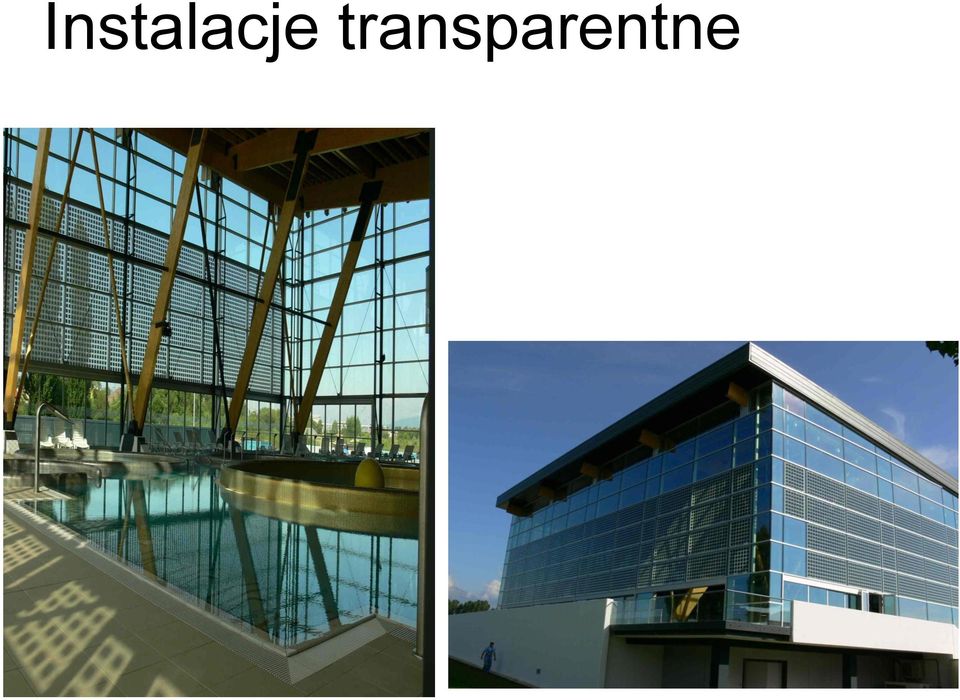

20 Instalacje transparentne Aquapark Poprad

21 Koszty instalacji fasadowej założenie: fasada budynku ma 1000 m2 na 1/3 powierzchni montujemy moduły cienkowarstwowe typowe 1,12x0,93 m = 1,05 m2 o mocy 90W, tj 85 W/m2; daje to moc PV = 330m2 x 85 W/m2 = 28 kw koszt fasady szklanej wynosi ok 250 zł / m2 czyli 250zł/m2 x 330 m2 = zł koszt modułów wynosi W x 1,5 E/W x 4 zł/e = zł koszt projektu, okablowania i falowników wynosi ok zł Całkowity koszt instalacji PV = Różnica do fasady szklanej:

22 Koszty instalacji fasadowej Całkowity koszt instalacji PV = Różnica do fasady szklanej: Roczna produkcja energii elektrycznej z instalacji fasadowej 28 kw wynosi kwh Koszt energii: 200 zł / MWh Cena za przesył 190 zł / MWh Zielony certyfikat 270 zł / MWh razem 660 zł / MWh Dochód roczny wynosi 660 zł / MWh x 18,8MWh = zł okres spłaty zł / = 10,28 lat bez uwzglednienia wzrostu cen energii elektrycznej Doliczajac koszty eksploatacji będzie to 11 lat przy okresie eksploatacji instalacji min. 20 lat.

23 Koszty instalacji fasadowej Całkowity koszt instalacji PV = Różnica do fasady szklanej: Okres spłaty 11 lat Do porównania brane tu było najtańsze szkło, 250 zł / m2; przy droższych fasadach, różnica w cenie będzie mniejsza i krótrzy okres spłaty; Przy projektowaniu - w interesie inwestora - nalezy posługiwac sie typowymi modułami, jako że są znacznie tańsze od modułów robionych na zamóweinie na określony wymiar.

24 Praktyka instalacyjna budynki biurowe budynki publiczne budynki przemysłowe hale, magazyny hotele, pensjonaty, akademiki

25 Kontakt: Maybatt Sp. z o.o. Sp.k. ul. Chmielna 73 B/ Warszawa tel: fax: biuro@maybatt.pl
