1 Bezprzerwowy system zasilania Powerware Blade Opis Produktu

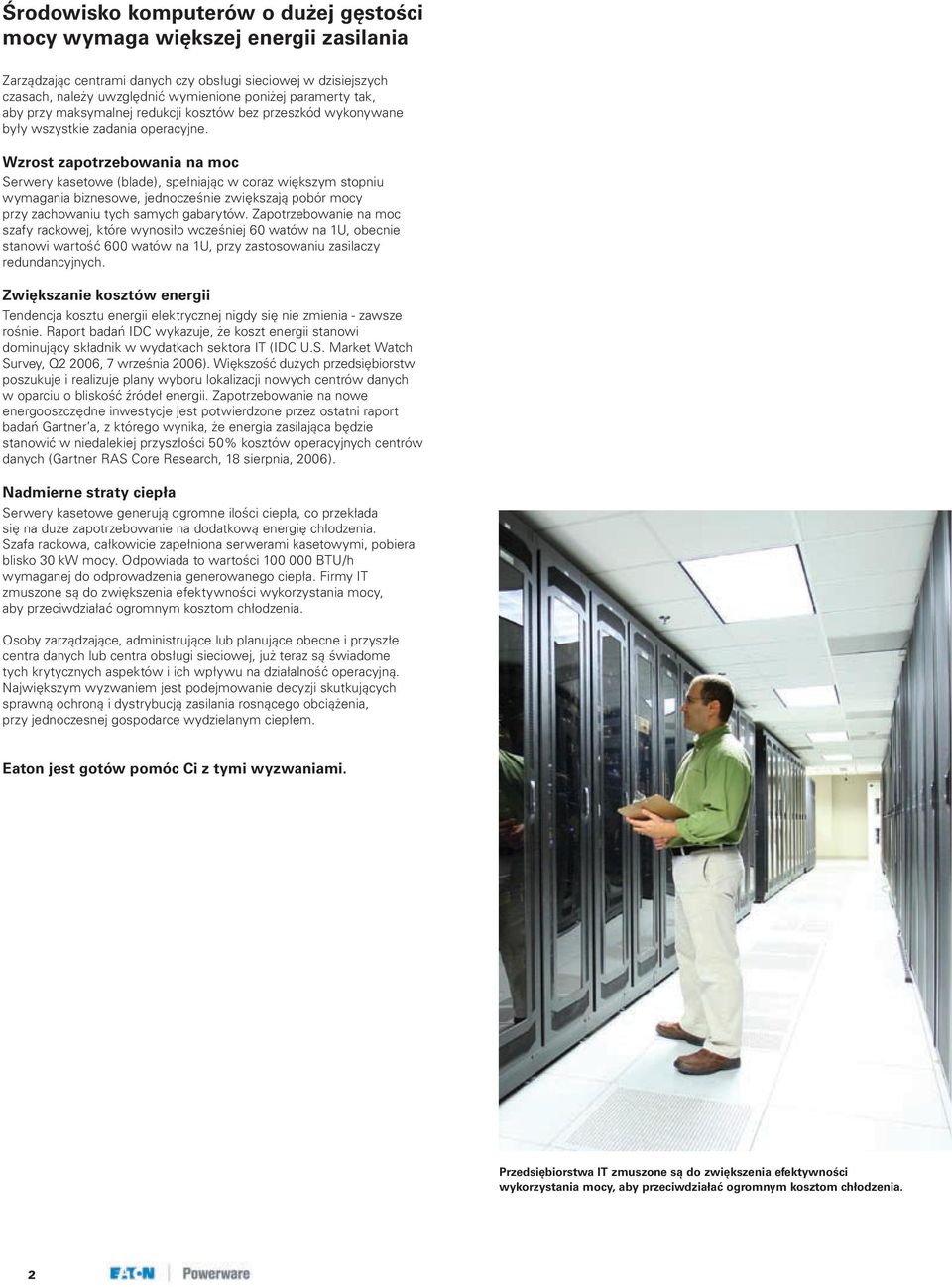

2 Środowisko komputerów o dużej gęstości mocy wymaga większej energii zasilania Zarządzając centrami danych czy obsługi sieciowej w dzisiejszych czasach, należy uwzględnić wymienione poniżej paramerty tak, aby przy maksymalnej redukcji kosztów bez przeszkód wykonywane były wszystkie zadania operacyjne. Wzrost zapotrzebowania na moc Serwery kasetowe (blade), spełniając w coraz większym stopniu wymagania biznesowe, jednocześnie zwiększają pobór mocy przy zachowaniu tych samych gabarytów. Zapotrzebowanie na moc szafy rackowej, które wynosiło wcześniej 60 watów na 1U, obecnie stanowi wartość 600 watów na 1U, przy zastosowaniu zasilaczy redundancyjnych. Zwiększanie kosztów energii Tendencja kosztu energii elektrycznej nigdy się nie zmienia - zawsze rośnie. Raport badań IDC wykazuje, że koszt energii stanowi dominujący składnik w wydatkach sektora IT (IDC U.S. Market Watch Survey, Q2 2006, 7 września 2006). Większość dużych przedsiębiorstw poszukuje i realizuje plany wyboru lokalizacji nowych centrów danych w oparciu o bliskość źródeł energii. Zapotrzebowanie na nowe energooszczędne inwestycje jest potwierdzone przez ostatni raport badań Gartner a, z którego wynika, że energia zasilająca będzie stanowić w niedalekiej przyszłości 50% kosztów operacyjnych centrów danych (Gartner RAS Core Research, 18 sierpnia, 2006). Nadmierne straty ciepła Serwery kasetowe generują ogromne ilości ciepła, co przekłada się na duże zapotrzebowanie na dodatkową energię chłodzenia. Szafa rackowa, całkowicie zapełniona serwerami kasetowymi, pobiera blisko 30 kw mocy. Odpowiada to wartości BTU/h wymaganej do odprowadzenia generowanego ciepła. Firmy IT zmuszone są do zwiększenia efektywności wykorzystania mocy, aby przeciwdziałać ogromnym kosztom chłodzenia. Osoby zarządzające, administrujące lub planujące obecne i przyszłe centra danych lub centra obsługi sieciowej, już teraz są świadome tych krytycznych aspektów i ich wpływu na działalność operacyjną. Największym wyzwaniem jest podejmowanie decyzji skutkujących sprawną ochroną i dystrybucją zasilania rosnącego obciążenia, przy jednoczesnej gospodarce wydzielanym ciepłem. Eaton jest gotów pomóc Ci z tymi wyzwaniami. Przedsiębiorstwa IT zmuszone są do zwiększenia efektywności wykorzystania mocy, aby przeciwdziałać ogromnym kosztom chłodzenia. 2

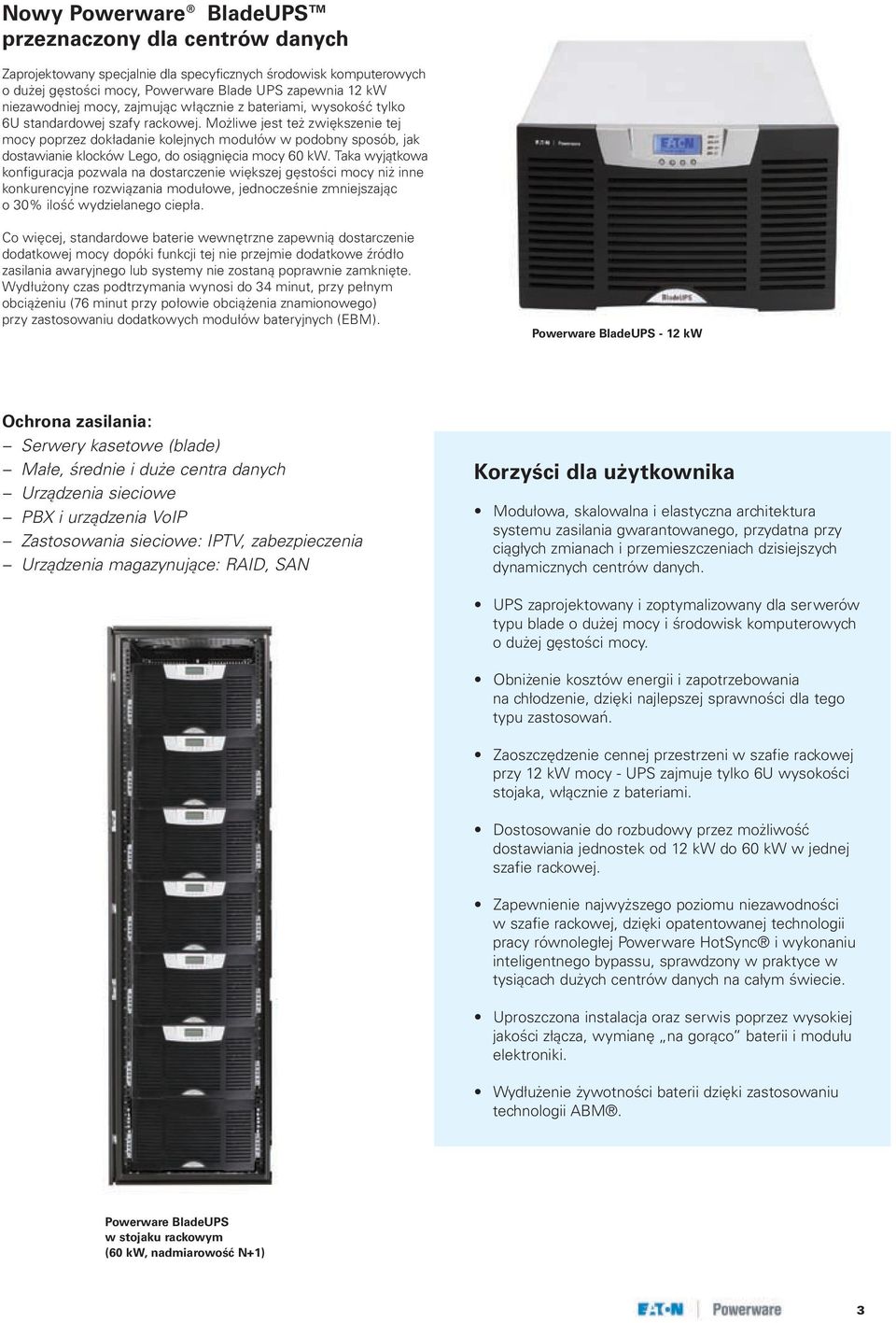

3 Nowy Powerware Blade przeznaczony dla centrów danych Zaprojektowany specjalnie dla specyficznych środowisk komputerowych o dużej gęstości mocy, Powerware Blade zapewnia 12 kw niezawodniej mocy, zajmując włącznie z bateriami, wysokość tylko 6U standardowej szafy rackowej. Możliwe jest też zwiększenie tej mocy poprzez dokładanie kolejnych modułów w podobny sposób, jak dostawianie klocków Lego, do osiągnięcia mocy 60 kw. Taka wyjątkowa konfiguracja pozwala na dostarczenie większej gęstości mocy niż inne konkurencyjne rozwiązania modułowe, jednocześnie zmniejszając o 30% ilość wydzielanego ciepła. Co więcej, standardowe baterie wewnętrzne zapewnią dostarczenie dodatkowej mocy dopóki funkcji tej nie przejmie dodatkowe źródło zasilania awaryjnego lub systemy nie zostaną poprawnie zamknięte. Wydłużony czas podtrzymania wynosi do 34 minut, przy pełnym obciążeniu (76 minut przy połowie obciążenia znamionowego) przy zastosowaniu dodatkowych modułów bateryjnych (EBM). Powerware Blade - 12 kw Ochrona zasilania: Serwery kasetowe (blade) Małe, średnie i duże centra danych Urządzenia sieciowe PBX i urządzenia VoIP Zastosowania sieciowe: IPTV, zabezpieczenia Urządzenia magazynujące: RAID, SAN Korzyści dla użytkownika Modułowa, skalowalna i elastyczna architektura systemu zasilania gwarantowanego, przydatna przy ciągłych zmianach i przemieszczeniach dzisiejszych dynamicznych centrów danych. zaprojektowany i zoptymalizowany dla serwerów typu blade o dużej mocy i środowisk komputerowych o dużej gęstości mocy. Obniżenie kosztów energii i zapotrzebowania na chłodzenie, dzięki najlepszej sprawności dla tego typu zastosowań. Zaoszczędzenie cennej przestrzeni w szafie rackowej przy 12 kw mocy - zajmuje tylko 6U wysokości stojaka, włącznie z bateriami. Dostosowanie do rozbudowy przez możliwość dostawiania jednostek od 12 kw do 60 kw w jednej szafie rackowej. Zapewnienie najwyższego poziomu niezawodności w szafie rackowej, dzięki opatentowanej technologii pracy równoległej Powerware HotSync i wykonaniu inteligentnego bypassu, sprawdzony w praktyce w tysiącach dużych centrów danych na całym świecie. Uproszczona instalacja oraz serwis poprzez wysokiej jakości złącza, wymianę na gorąco baterii i modułu elektroniki. Wydłużenie żywotności baterii dzięki zastosowaniu technologii ABM. Powerware Blade w stojaku rackowym (60 kw, nadmiarowość N+1) 3

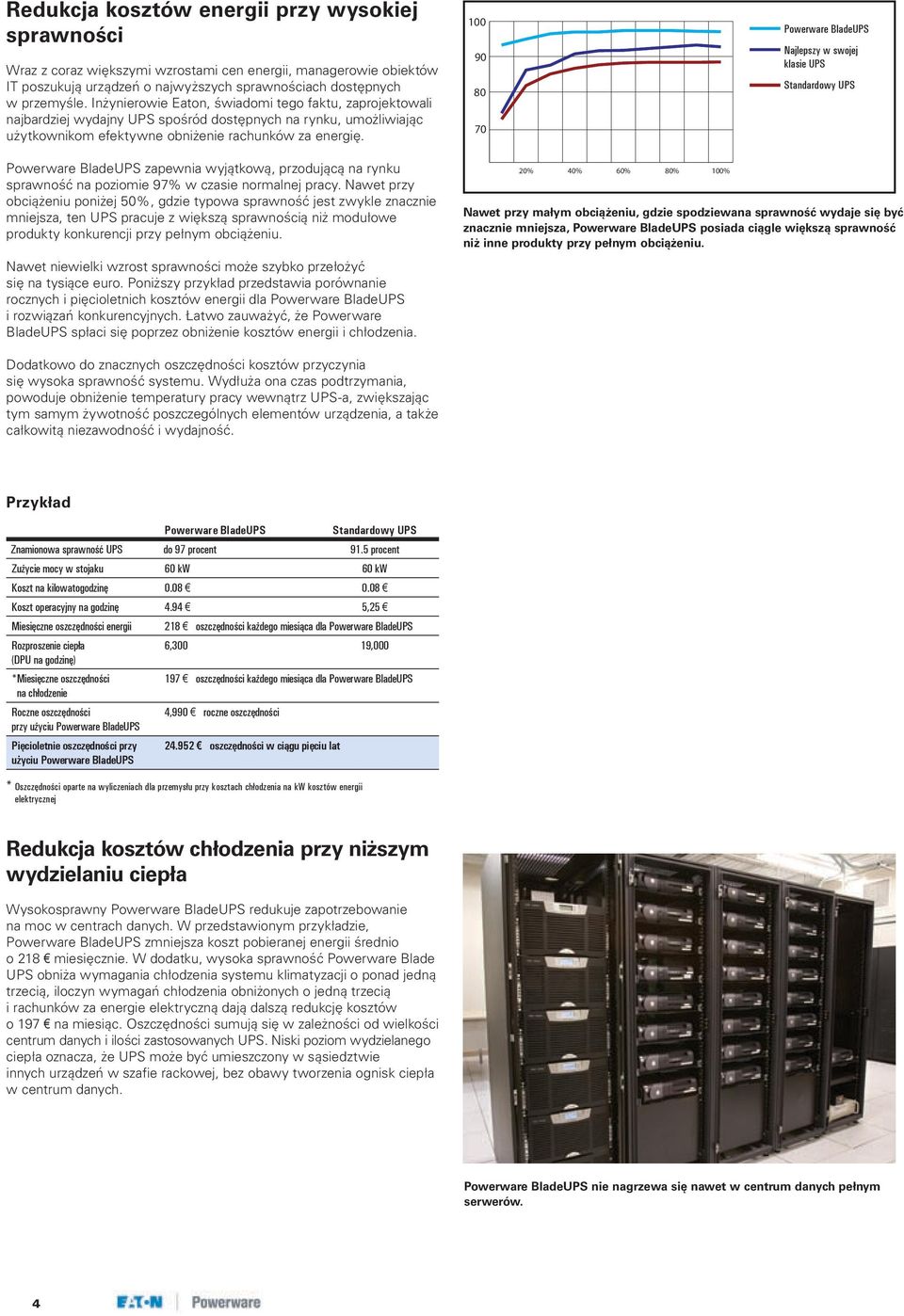

4 Redukcja kosztów energii przy wysokiej sprawności Wraz z coraz większymi wzrostami cen energii, managerowie obiektów IT poszukują urządzeń o najwyższych sprawnościach dostępnych w przemyśle. Inżynierowie Eaton, świadomi tego faktu, zaprojektowali najbardziej wydajny spośród dostępnych na rynku, umożliwiając użytkownikom efektywne obniżenie rachunków za energię Powerware Blade Najlepszy w swojej klasie Standardowy Powerware Blade zapewnia wyjątkową, przodującą na rynku sprawność na poziomie 97% w czasie normalnej pracy. Nawet przy obciążeniu poniżej 50%, gdzie typowa sprawność jest zwykle znacznie mniejsza, ten pracuje z większą sprawnością niż modułowe produkty konkurencji przy pełnym obciążeniu. Nawet niewielki wzrost sprawności może szybko przełożyć się na tysiące euro. Poniższy przykład przedstawia porównanie rocznych i pięcioletnich kosztów energii dla Powerware Blade i rozwiązań konkurencyjnych. Łatwo zauważyć, że Powerware Blade spłaci się poprzez obniżenie kosztów energii i chłodzenia. 20% 40% 60% 80% Nawet przy małym obciążeniu, gdzie spodziewana sprawność wydaje się być znacznie mniejsza, Powerware Blade posiada ciągle większą sprawność niż inne produkty przy pełnym obciążeniu. 100% Dodatkowo do znacznych oszczędności kosztów przyczynia się wysoka sprawność systemu. Wydłuża ona czas podtrzymania, powoduje obniżenie temperatury pracy wewnątrz -a, zwiększając tym samym żywotność poszczególnych elementów urządzenia, a także całkowitą niezawodność i wydajność. Przykład Powerware Blade Standardowy Znamionowa sprawność do 97 procent 91.5 procent Zużycie mocy w stojaku 60 kw 60 kw Koszt na kilowatogodzinę Koszt operacyjny na godzinę ,25 Miesięczne oszczędności energii 218 oszczędności każdego miesiąca dla Powerware Blade Rozproszenie ciepła 6,300 19,000 (DPU na godzinę) *Miesięczne oszczędności 197 oszczędności każdego miesiąca dla Powerware Blade na chłodzenie Roczne oszczędności 4,990 roczne oszczędności przy użyciu Powerware Blade Pięcioletnie oszczędności przy oszczędności w ciągu pięciu lat użyciu Powerware Blade * Oszczędności oparte na wyliczeniach dla przemysłu przy kosztach chłodzenia na kw kosztów energii elektrycznej Redukcja kosztów chłodzenia przy niższym wydzielaniu ciepła Wysokosprawny Powerware Blade redukuje zapotrzebowanie na moc w centrach danych. W przedstawionym przykładzie, Powerware Blade zmniejsza koszt pobieranej energii średnio o 218 miesięcznie. W dodatku, wysoka sprawność Powerware Blade obniża wymagania chłodzenia systemu klimatyzacji o ponad jedną trzecią, iloczyn wymagań chłodzenia obniżonych o jedną trzecią i rachunków za energie elektryczną dają dalszą redukcję kosztów o 197 na miesiąc. Oszczędności sumują się w zależności od wielkości centrum danych i ilości zastosowanych. Niski poziom wydzielanego ciepła oznacza, że może być umieszczony w sąsiedztwie innych urządzeń w szafie rackowej, bez obawy tworzenia ognisk ciepła w centrum danych. Powerware Blade nie nagrzewa się nawet w centrum danych pełnym serwerów. 4

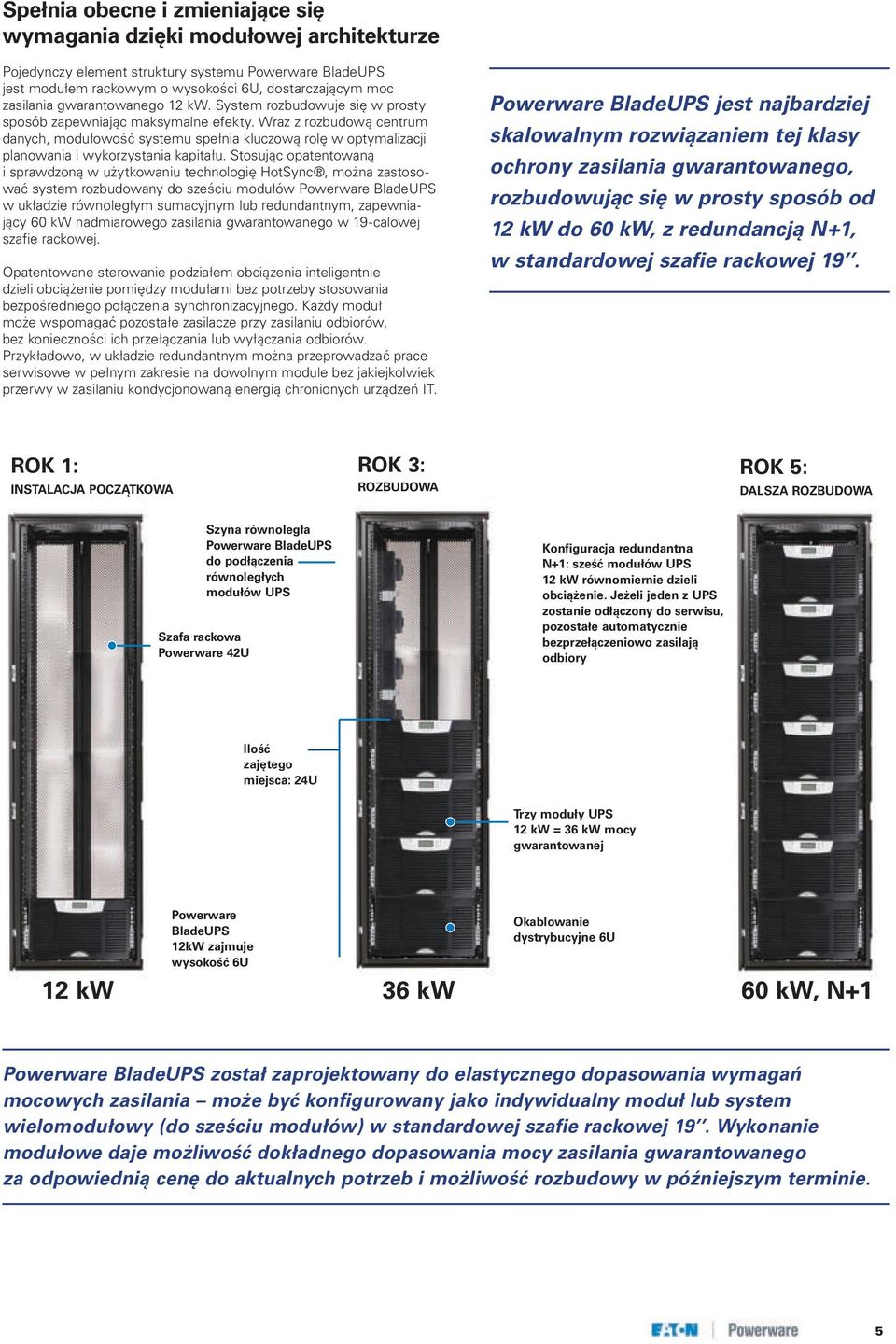

5 Spełnia obecne i zmieniające się wymagania dzięki modułowej architekturze Pojedynczy element struktury systemu Powerware Blade jest modułem rackowym o wysokości 6U, dostarczającym moc zasilania gwarantowanego 12 kw. System rozbudowuje się w prosty sposób zapewniając maksymalne efekty. Wraz z rozbudową centrum danych, modułowość systemu spełnia kluczową rolę w optymalizacji planowania i wykorzystania kapitału. Stosując opatentowaną i sprawdzoną w użytkowaniu technologię HotSync, można zastosować system rozbudowany do sześciu modułów Powerware Blade w układzie równoległym sumacyjnym lub redundantnym, zapewniający 60 kw nadmiarowego zasilania gwarantowanego w 19-calowej szafie rackowej. Opatentowane sterowanie podziałem obciążenia inteligentnie dzieli obciążenie pomiędzy modułami bez potrzeby stosowania bezpośredniego połączenia synchronizacyjnego. Każdy moduł może wspomagać pozostałe zasilacze przy zasilaniu odbiorów, bez konieczności ich przełączania lub wyłączania odbiorów. Przykładowo, w układzie redundantnym można przeprowadzać prace serwisowe w pełnym zakresie na dowolnym module bez jakiejkolwiek przerwy w zasilaniu kondycjonowaną energią chronionych urządzeń IT. Powerware Blade jest najbardziej skalowalnym rozwiązaniem tej klasy ochrony zasilania gwarantowanego, rozbudowując się w prosty sposób od 12 kw do 60 kw, z redundancją N+1, w standardowej szafie rackowej 19. ROK 1: INSTALACJA POCZĄTKOWA ROK 3: ROZBUDOWA ROK 5: DALSZA ROZBUDOWA Szyna równoległa Powerware Blade do podłączenia równoległych modułów Szafa rackowa Powerware 42U Konfiguracja redundantna N+1: sześć modułów 12 kw równomiernie dzieli obciążenie. Jeżeli jeden z zostanie odłączony do serwisu, pozostałe automatycznie bezprzełączeniowo zasilają odbiory Ilość zajętego miejsca: 24U Trzy moduły 12 kw = 36 kw mocy gwarantowanej Powerware Blade 12kW zajmuje wysokość 6U Okablowanie dystrybucyjne 6U 12 kw 36 kw 60 kw, N+1 Powerware Blade został zaprojektowany do elastycznego dopasowania wymagań mocowych zasilania może być konfigurowany jako indywidualny moduł lub system wielomodułowy (do sześciu modułów) w standardowej szafie rackowej 19. Wykonanie modułowe daje możliwość dokładnego dopasowania mocy zasilania gwarantowanego za odpowiednią cenę do aktualnych potrzeb i możliwość rozbudowy w późniejszym terminie. 5

6 Łatwa instalacja z prostymi zmianami konfiguracyjnymi układu równoległego Powerware Blade jest łatwy w instalacji, konfiguracji i rozbudowie. Można go w prosty sposób rozbudować w przyszłości bez potrzeby pomocy ze strony serwisu Eaton. Aby połączyć klika modułów Powerware Blade do konfiguracji równoległej, wystarczy szyna połączeniowa układu równoległego prosty zestaw elementów instalowany na dnie i tylnej szynie szafy rackowej. System jest inteligentny, więc automatycznie wykryje moduły równoległe i w pełni skonfiguruje się do pracy równoległej. Szyna równoległa Powerware Blade Dodawanie modułów jest prostym podłączeniem wtyczek zasilających i uruchomieniem modułu. Dzięki certyfikowanym złączom zapewnione jest bezpieczeństwo obsługi dla personelu IT. Administratorzy mogą monitorować i zarządzać Powerware Blade przy użyciu wyświetlacza LCD lub oprogramowania do zdalnego monitorowania. dostarcza dane o całym wielomodułowym systemie, a także o indywidualnym module. W dodatku, moduł pracujący równolegle może być w każdej chwili odseparowany i użyty jako pojedynczy moduł, jeśli w ciągle zmieniającym się środowisku centrum danych zajdzie taka potrzeba. Szyna równoległa Powerware Blade w prosty sposób łączy równolegle do sześciu modułów. Podświetlany wyświetlacz LCD 2,6 przedstawia parametry systemu lub pojedynczego modułu. Dostęp do informacji systemu równoległego Dane wyjściowe z systemu równoległego Dane wyjściowe systemu z dowolnego Przegląd danego z dowolnego wyświetlacza Napięcia wyjściowe poszczególnych modułów Prądy wyjściowe poszczególnych modułów 6

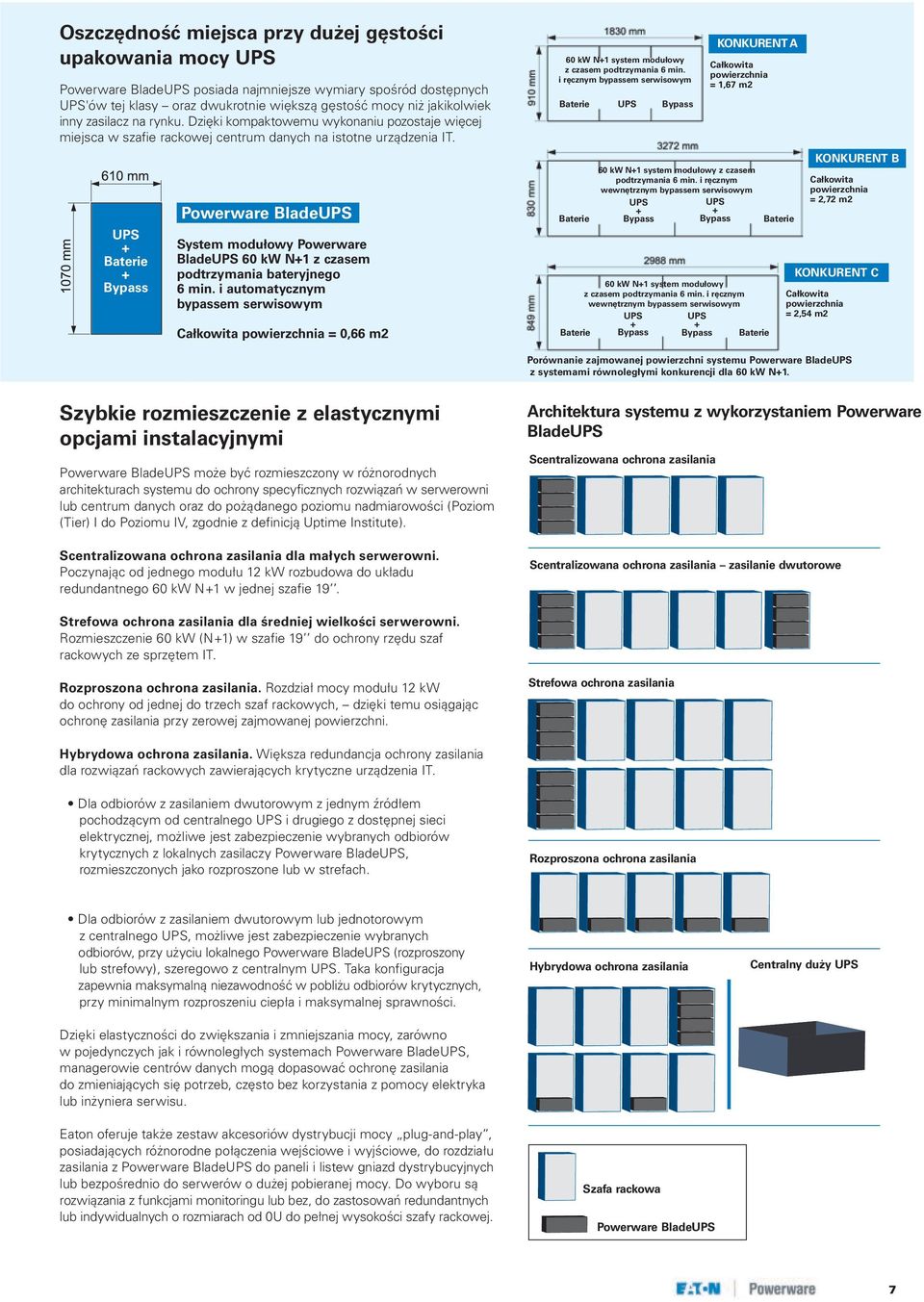

7 Oszczędność miejsca przy dużej gęstości upakowania mocy Powerware Blade posiada najmniejsze wymiary spośród dostępnych 'ów tej klasy oraz dwukrotnie większą gęstość mocy niż jakikolwiek inny zasilacz na rynku. Dzięki kompaktowemu wykonaniu pozostaje więcej miejsca w szafie rackowej centrum danych na istotne urządzenia IT. + Baterie + Bypass Powerware Blade System modułowy Powerware Blade 60 kw N+1 z czasem podtrzymania bateryjnego 6 min. i automatycznym bypassem serwisowym Całkowita powierzchnia = 0,66 m2 60 kw N+1 system modułowy z czasem podtrzymania 6 min. i ręcznym bypassem serwisowym Baterie Bypass Baterie Baterie Całkowita powierzchnia = 1,67 m2 60 kw N+1 system modułowy z czasem podtrzymania 6 min. i ręcznym wewnętrznym bypassem serwisowym + Bypass + Bypass 60 kw N+1 system modułowy z czasem podtrzymania 6 min. i ręcznym wewnętrznym bypassem serwisowym + Bypass + Bypass Konkurent A Baterie Baterie Całkowita powierzchnia = 2,72 m2 Całkowita powierzchnia = 2,54 m2 Konkurent B Konkurent C Porównanie zajmowanej powierzchni systemu Powerware Blade z systemami równoległymi konkurencji dla 60 kw N+1. Szybkie rozmieszczenie z elastycznymi opcjami instalacyjnymi Powerware Blade może być rozmieszczony w różnorodnych architekturach systemu do ochrony specyficznych rozwiązań w serwerowni lub centrum danych oraz do pożądanego poziomu nadmiarowości (Poziom (Tier) I do Poziomu IV, zgodnie z definicją Uptime Institute). Scentralizowana ochrona zasilania dla małych serwerowni. Poczynając od jednego modułu 12 kw rozbudowa do układu redundantnego 60 kw N+1 w jednej szafie 19. Architektura systemu z wykorzystaniem Powerware Blade Scentralizowana ochrona zasilania Scentralizowana ochrona zasilania zasilanie dwutorowe Strefowa ochrona zasilania dla średniej wielkości serwerowni. Rozmieszczenie 60 kw (N+1) w szafie 19 do ochrony rzędu szaf rackowych ze sprzętem IT. Rozproszona ochrona zasilania. Rozdział mocy modułu 12 kw do ochrony od jednej do trzech szaf rackowych, dzięki temu osiągając ochronę zasilania przy zerowej zajmowanej powierzchni. Strefowa ochrona zasilania Hybrydowa ochrona zasilania. Większa redundancja ochrony zasilania dla rozwiązań rackowych zawierających krytyczne urządzenia IT. Dla odbiorów z zasilaniem dwutorowym z jednym źródłem pochodzącym od centralnego i drugiego z dostępnej sieci elektrycznej, możliwe jest zabezpieczenie wybranych odbiorów krytycznych z lokalnych zasilaczy Powerware Blade, rozmieszczonych jako rozproszone lub w strefach. Rozproszona ochrona zasilania Dla odbiorów z zasilaniem dwutorowym lub jednotorowym z centralnego, możliwe jest zabezpieczenie wybranych odbiorów, przy użyciu lokalnego Powerware Blade (rozproszony lub strefowy), szeregowo z centralnym. Taka konfiguracja zapewnia maksymalną niezawodność w pobliżu odbiorów krytycznych, przy minimalnym rozproszeniu ciepła i maksymalnej sprawności. Dzięki elastyczności do zwiększania i zmniejszania mocy, zarówno w pojedynczych jak i równoległych systemach Powerware Blade, managerowie centrów danych mogą dopasować ochronę zasilania do zmieniających się potrzeb, często bez korzystania z pomocy elektryka lub inżyniera serwisu. Eaton oferuje także zestaw akcesoriów dystrybucji mocy plug-and-play, posiadających różnorodne połączenia wejściowe i wyjściowe, do rozdziału zasilania z Powerware Blade do paneli i listew gniazd dystrybucyjnych lub bezpośrednio do serwerów o dużej pobieranej mocy. Do wyboru są rozwiązania z funkcjami monitoringu lub bez, do zastosowań redundantnych lub indywidualnych o rozmiarach od 0U do pełnej wysokości szafy rackowej. Hybrydowa ochrona zasilania Szafa rackowa Powerware Blade Centralny duży 7

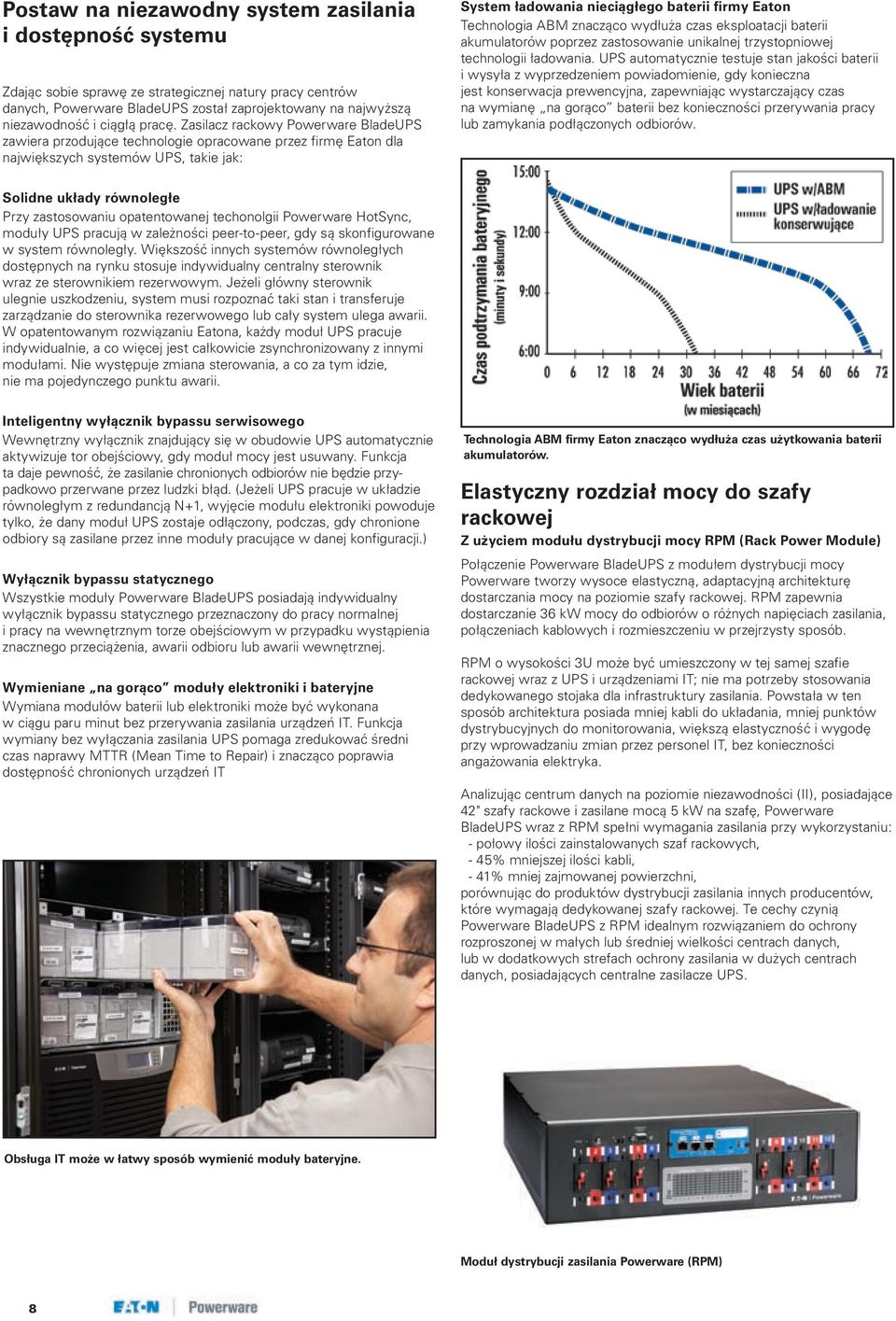

8 Postaw na niezawodny system zasilania i dostępność systemu Zdając sobie sprawę ze strategicznej natury pracy centrów danych, Powerware Blade został zaprojektowany na najwyższą niezawodność i ciągłą pracę. Zasilacz rackowy Powerware Blade zawiera przodujące technologie opracowane przez firmę Eaton dla największych systemów, takie jak: System ładowania nieciągłego baterii firmy Eaton Technologia ABM znacząco wydłuża czas eksploatacji baterii akumulatorów poprzez zastosowanie unikalnej trzystopniowej technologii ładowania. automatycznie testuje stan jakości baterii i wysyła z wyprzedzeniem powiadomienie, gdy konieczna jest konserwacja prewencyjna, zapewniając wystarczający czas na wymianę na gorąco baterii bez konieczności przerywania pracy lub zamykania podłączonych odbiorów. Solidne układy równoległe Przy zastosowaniu opatentowanej techonolgii Powerware HotSync, moduły pracują w zależności peer-to-peer, gdy są skonfigurowane w system równoległy. Większość innych systemów równoległych dostępnych na rynku stosuje indywidualny centralny sterownik wraz ze sterownikiem rezerwowym. Jeżeli główny sterownik ulegnie uszkodzeniu, system musi rozpoznać taki stan i transferuje zarządzanie do sterownika rezerwowego lub cały system ulega awarii. W opatentowanym rozwiązaniu Eatona, każdy moduł pracuje indywidualnie, a co więcej jest całkowicie zsynchronizowany z innymi modułami. Nie występuje zmiana sterowania, a co za tym idzie, nie ma pojedynczego punktu awarii. Inteligentny wyłącznik bypassu serwisowego Wewnętrzny wyłącznik znajdujący się w obudowie automatycznie aktywizuje tor obejściowy, gdy moduł mocy jest usuwany. Funkcja ta daje pewność, że zasilanie chronionych odbiorów nie będzie przypadkowo przerwane przez ludzki błąd. (Jeżeli pracuje w układzie równoległym z redundancją N+1, wyjęcie modułu elektroniki powoduje tylko, że dany moduł zostaje odłączony, podczas, gdy chronione odbiory są zasilane przez inne moduły pracujące w danej konfiguracji.) Wyłącznik bypassu statycznego Wszystkie moduły Powerware Blade posiadają indywidualny wyłącznik bypassu statycznego przeznaczony do pracy normalnej i pracy na wewnętrznym torze obejściowym w przypadku wystąpienia znacznego przeciążenia, awarii odbioru lub awarii wewnętrznej. Wymieniane na gorąco moduły elektroniki i bateryjne Wymiana modułów baterii lub elektroniki może być wykonana w ciągu paru minut bez przerywania zasilania urządzeń IT. Funkcja wymiany bez wyłączania zasilania pomaga zredukować średni czas naprawy MTTR (Mean Time to Repair) i znacząco poprawia dostępność chronionych urządzeń IT Technologia ABM firmy Eaton znacząco wydłuża czas użytkowania baterii akumulatorów. Elastyczny rozdział mocy do szafy rackowej Z użyciem modułu dystrybucji mocy RPM (Rack Power Module) Połączenie Powerware Blade z modułem dystrybucji mocy Powerware tworzy wysoce elastyczną, adaptacyjną architekturę dostarczania mocy na poziomie szafy rackowej. RPM zapewnia dostarczanie 36 kw mocy do odbiorów o różnych napięciach zasilania, połączeniach kablowych i rozmieszczeniu w przejrzysty sposób. RPM o wysokości 3U może być umieszczony w tej samej szafie rackowej wraz z i urządzeniami IT; nie ma potrzeby stosowania dedykowanego stojaka dla infrastruktury zasilania. Powstała w ten sposób architektura posiada mniej kabli do układania, mniej punktów dystrybucyjnych do monitorowania, większą elastyczność i wygodę przy wprowadzaniu zmian przez personel IT, bez konieczności angażowania elektryka. Analizując centrum danych na poziomie niezawodności (II), posiadające 42" szafy rackowe i zasilane mocą 5 kw na szafę, Powerware Blade wraz z RPM spełni wymagania zasilania przy wykorzystaniu: - połowy ilości zainstalowanych szaf rackowych, - 45% mniejszej ilości kabli, - 41% mniej zajmowanej powierzchni, porównując do produktów dystrybucji zasilania innych producentów, które wymagają dedykowanej szafy rackowej. Te cechy czynią Powerware Blade z RPM idealnym rozwiązaniem do ochrony rozproszonej w małych lub średniej wielkości centrach danych, lub w dodatkowych strefach ochrony zasilania w dużych centrach danych, posiadających centralne zasilacze. Obsługa IT może w łatwy sposób wymienić moduły bateryjne. Moduł dystrybucji zasilania Powerware (RPM) 8

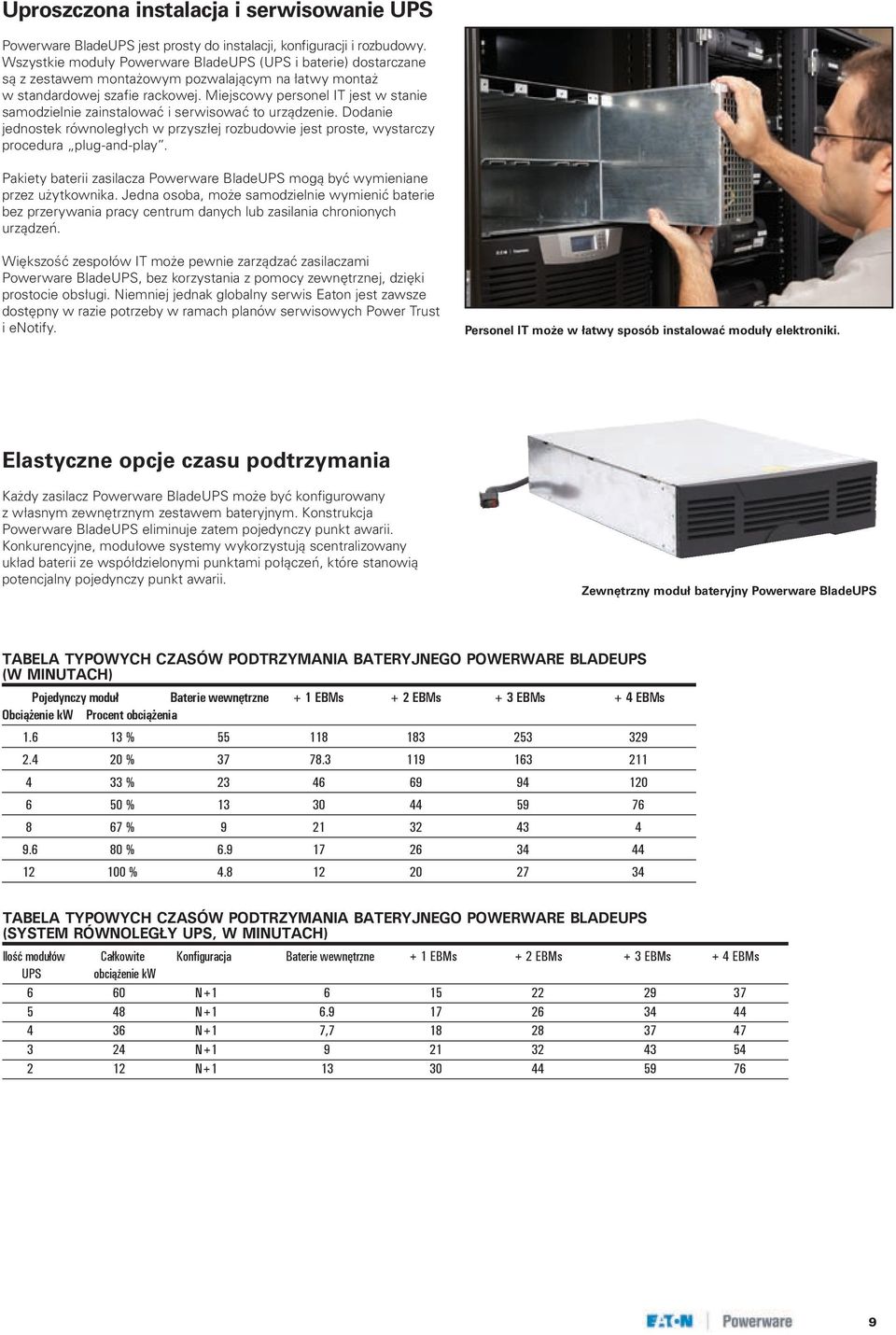

9 Uproszczona instalacja i serwisowanie Powerware Blade jest prosty do instalacji, konfiguracji i rozbudowy. Wszystkie moduły Powerware Blade ( i baterie) dostarczane są z zestawem montażowym pozwalającym na łatwy montaż w standardowej szafie rackowej. Miejscowy personel IT jest w stanie samodzielnie zainstalować i serwisować to urządzenie. Dodanie jednostek równoległych w przyszłej rozbudowie jest proste, wystarczy procedura plug-and-play. Pakiety baterii zasilacza Powerware Blade mogą być wymieniane przez użytkownika. Jedna osoba, może samodzielnie wymienić baterie bez przerywania pracy centrum danych lub zasilania chronionych urządzeń. Większość zespołów IT może pewnie zarządzać zasilaczami Powerware Blade, bez korzystania z pomocy zewnętrznej, dzięki prostocie obsługi. Niemniej jednak globalny serwis Eaton jest zawsze dostępny w razie potrzeby w ramach planów serwisowych Power Trust i enotify. Personel IT może w łatwy sposób instalować moduły elektroniki. Elastyczne opcje czasu podtrzymania Każdy zasilacz Powerware Blade może być konfigurowany z własnym zewnętrznym zestawem bateryjnym. Konstrukcja Powerware Blade eliminuje zatem pojedynczy punkt awarii. Konkurencyjne, modułowe systemy wykorzystują scentralizowany układ baterii ze współdzielonymi punktami połączeń, które stanowią potencjalny pojedynczy punkt awarii. Zewnętrzny moduł bateryjny Powerware Blade TABELA TYPOWYCH CZASÓW PODTRZYMANIA BATERYJNEGO POWERWARE BLADE (W MINUTACH) Pojedynczy moduł Baterie wewnętrzne + 1 EBMs + 2 EBMs + 3 EBMs + 4 EBMs Obciążenie kw Procent obciążenia % % % % % % % TABELA TYPOWYCH CZASÓW PODTRZYMANIA BATERYJNEGO POWERWARE BLADE (SYSTEM RÓWNOLEGŁY, W MINUTACH) Ilość modułów Całkowite Konfiguracja Baterie wewnętrzne + 1 EBMs + 2 EBMs + 3 EBMs + 4 EBMs obciążenie kw 6 60 N N N+1 7, N N

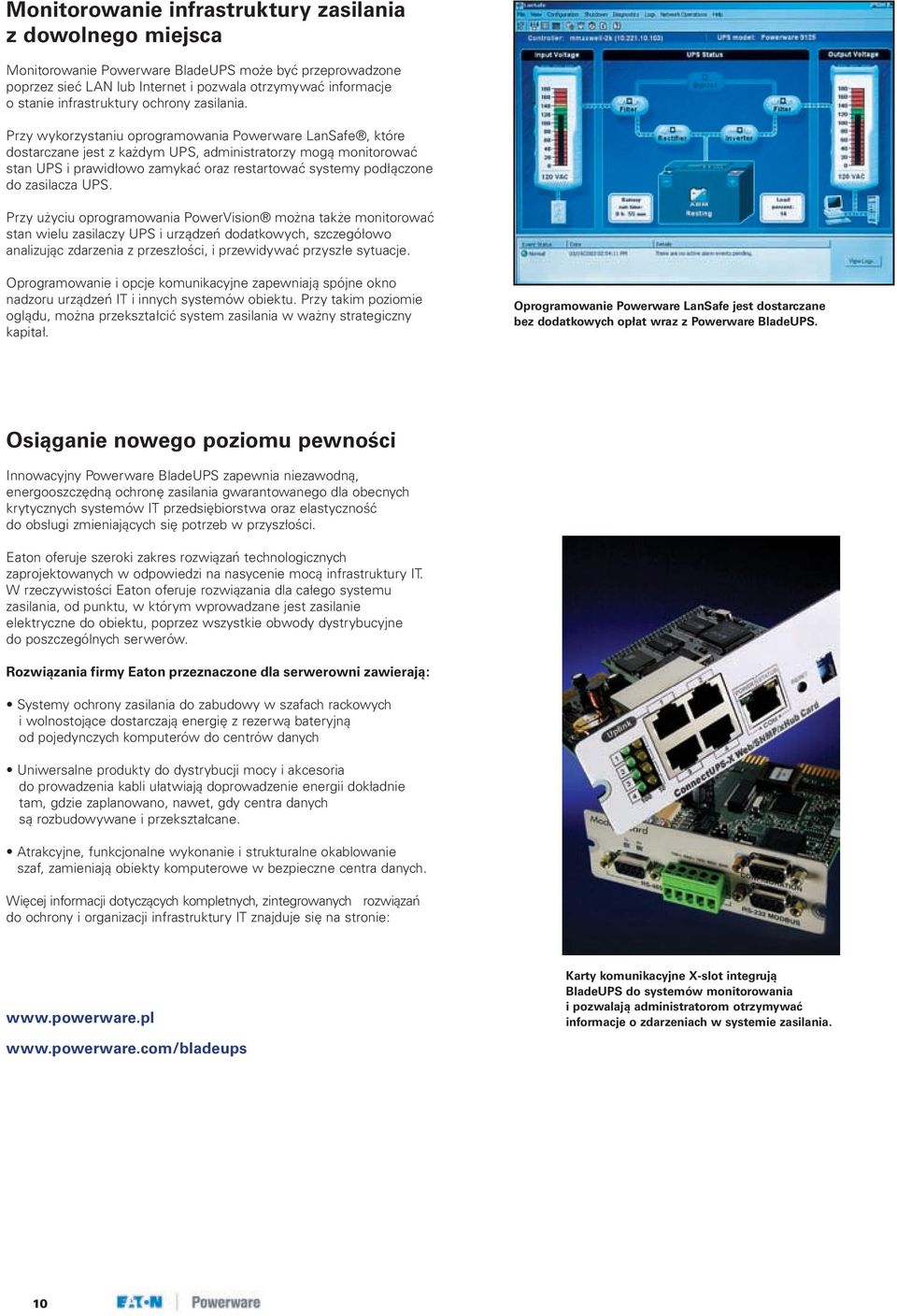

10 Monitorowanie infrastruktury zasilania z dowolnego miejsca Monitorowanie Powerware Blade może być przeprowadzone poprzez sieć LAN lub Internet i pozwala otrzymywać informacje o stanie infrastruktury ochrony zasilania. Przy wykorzystaniu oprogramowania Powerware LanSafe, które dostarczane jest z każdym, administratorzy mogą monitorować stan i prawidłowo zamykać oraz restartować systemy podłączone do zasilacza. Przy użyciu oprogramowania PowerVision można także monitorować stan wielu zasilaczy i urządzeń dodatkowych, szczegółowo analizując zdarzenia z przeszłości, i przewidywać przyszłe sytuacje. Oprogramowanie i opcje komunikacyjne zapewniają spójne okno nadzoru urządzeń IT i innych systemów obiektu. Przy takim poziomie oglądu, można przekształcić system zasilania w ważny strategiczny kapitał. Oprogramowanie Powerware LanSafe jest dostarczane bez dodatkowych opłat wraz z Powerware Blade. Osiąganie nowego poziomu pewności Innowacyjny Powerware Blade zapewnia niezawodną, energooszczędną ochronę zasilania gwarantowanego dla obecnych krytycznych systemów IT przedsiębiorstwa oraz elastyczność do obsługi zmieniających się potrzeb w przyszłości. Eaton oferuje szeroki zakres rozwiązań technologicznych zaprojektowanych w odpowiedzi na nasycenie mocą infrastruktury IT. W rzeczywistości Eaton oferuje rozwiązania dla całego systemu zasilania, od punktu, w którym wprowadzane jest zasilanie elektryczne do obiektu, poprzez wszystkie obwody dystrybucyjne do poszczególnych serwerów. Rozwiązania firmy Eaton przeznaczone dla serwerowni zawierają: Systemy ochrony zasilania do zabudowy w szafach rackowych i wolnostojące dostarczają energię z rezerwą bateryjną od pojedynczych komputerów do centrów danych Uniwersalne produkty do dystrybucji mocy i akcesoria do prowadzenia kabli ułatwiają doprowadzenie energii dokładnie tam, gdzie zaplanowano, nawet, gdy centra danych są rozbudowywane i przekształcane. Atrakcyjne, funkcjonalne wykonanie i strukturalne okablowanie szaf, zamieniają obiekty komputerowe w bezpieczne centra danych. Więcej informacji dotyczących kompletnych, zintegrowanych rozwiązań do ochrony i organizacji infrastruktury IT znajduje się na stronie: Karty komunikacyjne X-slot integrują Blade do systemów monitorowania i pozwalają administratorom otrzymywać informacje o zdarzeniach w systemie zasilania. 10

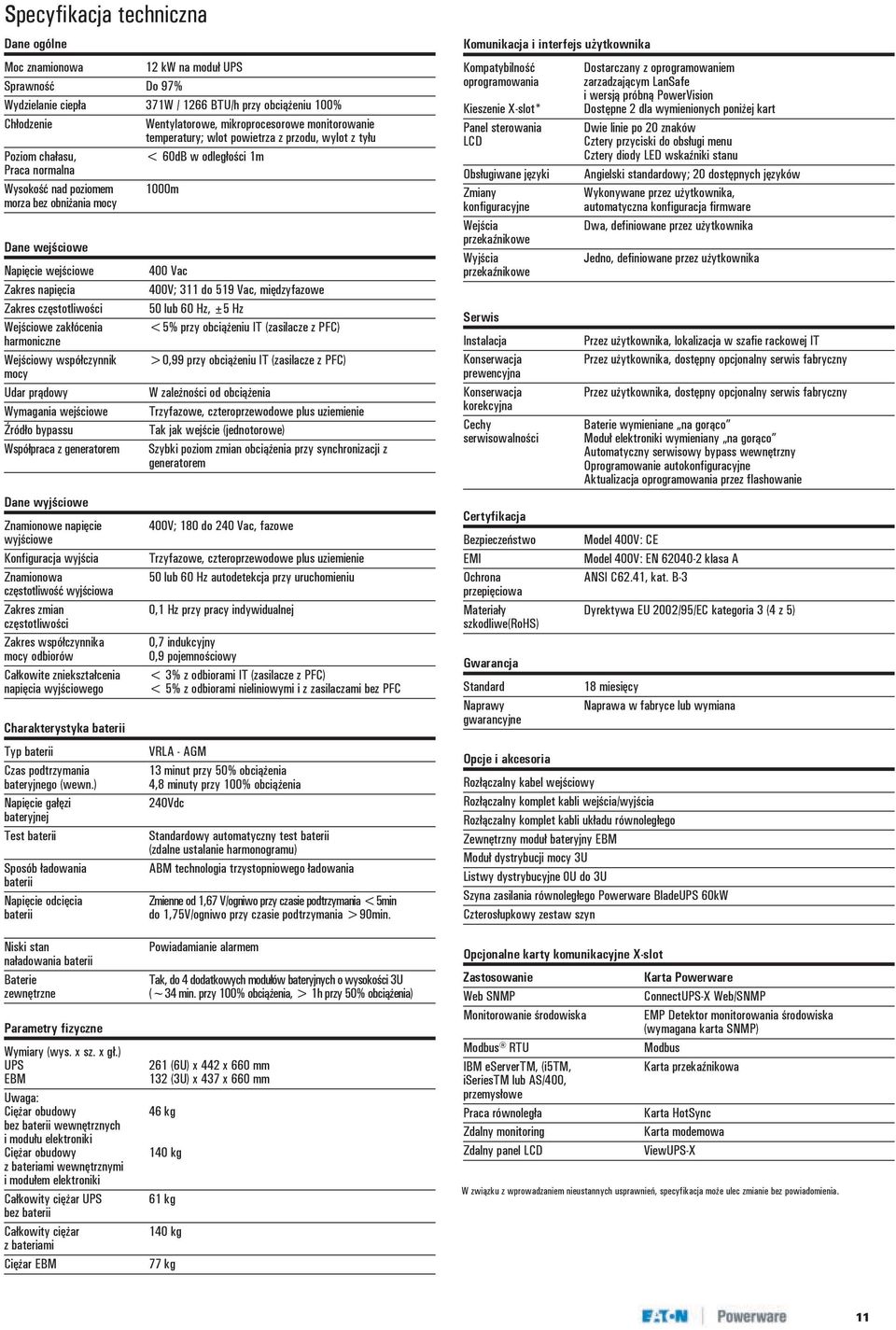

11 Specyfikacja techniczna Dane ogólne Moc znamionowa 12 kw na moduł Sprawność Do 97% Wydzielanie ciepła 371W / 1266 BTU/h przy obciążeniu 100% Chłodzenie Wentylatorowe, mikroprocesorowe monitorowanie temperatury; wlot powietrza z przodu, wylot z tyłu Poziom chałasu, < 60dB w odległości 1m Praca normalna Wysokość nad poziomem 1000m morza bez obniżania mocy Dane wejściowe Napięcie wejściowe Zakres napięcia Zakres częstotliwości Wejściowe zakłócenia harmoniczne Wejściowy współczynnik mocy Udar prądowy Wymagania wejściowe Źródło bypassu Współpraca z generatorem Dane wyjściowe Znamionowe napięcie wyjściowe Konfiguracja wyjścia Znamionowa częstotliwość wyjściowa Zakres zmian częstotliwości Zakres współczynnika mocy odbiorów Całkowite zniekształcenia napięcia wyjściowego Charakterystyka baterii Typ baterii Czas podtrzymania bateryjnego (wewn.) Napięcie gałęzi bateryjnej Test baterii Sposób ładowania baterii Napięcie odcięcia baterii 400 Vac 400V; 311 do 519 Vac, międzyfazowe 50 lub 60 Hz, ±5 Hz <5% przy obciążeniu IT (zasilacze z PFC) >0,99 przy obciążeniu IT (zasilacze z PFC) W zależności od obciążenia Trzyfazowe, czteroprzewodowe plus uziemienie Tak jak wejście (jednotorowe) Szybki poziom zmian obciążenia przy synchronizacji z generatorem 400V; 180 do 240 Vac, fazowe Trzyfazowe, czteroprzewodowe plus uziemienie 50 lub 60 Hz autodetekcja przy uruchomieniu 0,1 Hz przy pracy indywidualnej 0,7 indukcyjny 0,9 pojemnościowy < 3% z odbiorami IT (zasilacze z PFC) < 5% z odbiorami nieliniowymi i z zasilaczami bez PFC VRLA - AGM 13 minut przy 50% obciążenia 4,8 minuty przy 100% obciążenia 240Vdc Standardowy automatyczny test baterii (zdalne ustalanie harmonogramu) ABM technologia trzystopniowego ładowania Zmienne od 1,67 V/ogniwo przy czasie podtrzymania <5min do 1,75V/ogniwo przy czasie podtrzymania >90min. Komunikacja i interfejs użytkownika Kompatybilność Dostarczany z oprogramowaniem oprogramowania zarzadzającym LanSafe i wersją próbną PowerVision Kieszenie X-slot* Dostępne 2 dla wymienionych poniżej kart Panel sterowania Dwie linie po 20 znaków LCD Cztery przyciski do obsługi menu Cztery diody LED wskaźniki stanu Obsługiwane języki Angielski standardowy; 20 dostępnych języków Zmiany Wykonywane przez użytkownika, konfiguracyjne automatyczna konfiguracja firmware Wejścia Dwa, definiowane przez użytkownika przekaźnikowe Wyjścia Jedno, definiowane przez użytkownika przekaźnikowe Serwis Instalacja Konserwacja prewencyjna Konserwacja korekcyjna Cechy serwisowalności Przez użytkownika, lokalizacja w szafie rackowej IT Przez użytkownika, dostępny opcjonalny serwis fabryczny Przez użytkownika, dostępny opcjonalny serwis fabryczny Baterie wymieniane na gorąco Moduł elektroniki wymieniany na gorąco Automatyczny serwisowy bypass wewnętrzny Oprogramowanie autokonfiguracyjne Aktualizacja oprogramowania przez flashowanie Certyfikacja Bezpieczeństwo Model 400V: CE EMI Model 400V: EN klasa A Ochrona ANSI C62.41, kat. B-3 przepięciowa Materiały Dyrektywa EU 2002/95/EC kategoria 3 (4 z 5) szkodliwe(rohs) Gwarancja Standard Naprawy gwarancyjne 18 miesięcy Naprawa w fabryce lub wymiana Opcje i akcesoria Rozłączalny kabel wejściowy Rozłączalny komplet kabli wejścia/wyjścia Rozłączalny komplet kabli układu równoległego Zewnętrzny moduł bateryjny EBM Moduł dystrybucji mocy 3U Listwy dystrybucyjne 0U do 3U Szyna zasilania równoległego Powerware Blade 60kW Czterosłupkowy zestaw szyn Niski stan naładowania baterii Baterie zewnętrzne Parametry fizyczne Wymiary (wys. x sz. x gł.) EBM Uwaga: Ciężar obudowy bez baterii wewnętrznych i modułu elektroniki Ciężar obudowy z bateriami wewnętrznymi i modułem elektroniki Całkowity ciężar bez baterii Całkowity ciężar z bateriami Ciężar EBM Powiadamianie alarmem Tak, do 4 dodatkowych modułów bateryjnych o wysokości 3U (~34 min. przy 100% obciążenia, > 1h przy 50% obciążenia) 261 (6U) x 442 x 660 mm 132 (3U) x 437 x 660 mm 46 kg 140 kg 61 kg 140 kg 77 kg Opcjonalne karty komunikacyjne X-slot Zastosowanie Karta Powerware Web SNMP Connect-X Web/SNMP Monitorowanie środowiska EMP Detektor monitorowania środowiska (wymagana karta SNMP) Modbus RTU Modbus IBM eservertm, (i5tm, Karta przekaźnikowa iseriestm lub AS/400, przemysłowe Praca równoległa Karta HotSync Zdalny monitoring Karta modemowa Zdalny panel LCD View-X W związku z wprowadzaniem nieustannych usprawnień, specyfikacja może ulec zmianie bez powiadomienia. 11
