1 K&K Przedsiębiorstwo Wielobranżowe System pirotechniczny Pyrobox. Rozległy system sterowania widowiskami. Część II. Instrukcja programu : Pyrobox Controller MS / Master Version Copyright K&K Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.1

2 Spis treści. Część A. 4 Instalacja i aktywacja programu. I. Instalacja programu Pyrobox Controller MS / Master 5 II. Aktywacja programu Pyrobox Controller MS / Master 6 III. Re-instalacja programu narzędziowego Borland Database Engine 8 Część B. 9 Dostępne funkcje oraz zasady korzystania z programu. I. Okno MAIN przycisk About przycisk Help przycisk Setup / Tester / Keypad / Editor / Stepper / Player sekcja Clock / Stopwatch sekcja Power przycisk Close 13 II. Okno SETUP sekcja COM Port / przycisk SETUP przycisk MONITOR sekcja Access Key sekcja Mode sekcja Master-Reserve sekcja Updater 17 III. Okno TESTER sekcja Test Mode sekcje Cue Address 19 - test połączenia Master Slave 19 - test jednego kanału 19 - test całej sekcji 20 - test całego modułu klucz Heartbeat On 21 IV. Okno KEYPAD przycisk Fire przyciski szybkiego wyboru korektor Fire Pulse 23 V. Okno EDITOR klucz Script-Editor-Assistant struktura skryptu roboczego przycisk Open script przycisk New script przycisk Save script as przycisk Load script przyciski standardowych funkcji obsługi bazy danych menu Sortkey klucze : Unit / Module / Section 28 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.2

3 10. przycisk Show / Hide report przycisk Pint report funkcje specjalne 29 - funkcja imp=xxx / Fires-Pulse-Corrector 29 - funkcja seq=aa/bb / Regular-Sequencer 29 - funkcja shi=aa/bb/cc / Speed-Up-Sequencer 30 - funkcja slo=aa/bb/cc / Speed-Down-Sequencer 31 - funkcja sdf=txt / Programming-Sequencer 31 - funkcja ntx=x / Zero-Delay-Firing 32 - funkcja time / Starter kolejność wykonywania czynności w trakcie przygotowywania skryptu 33 VI. Okno STEPPER przycisk Open script przycisk Reload script klucze Stepper : Off / Semi / Auto przyciski standardowych funkcji obsługi bazy danych przycisk Reserve sekcja Master-Reserve klucz Script-Data-Corrector klucz Script-Special-Functions kolejność wykonywania czynności w trakcie przygotowywania Steppera do pracy 38 VII. Okno TIMER sekcja Timer skróty klawiszowe 40 VIII. Okno RESERVE 41 IX. Okno PLAYER przycisk Load sound file przyciski : Start / Pause / Stop klucz +Player 43 Część C. 44 Dodatki i uzupełnienia. I. Struktura katalogów roboczych programu Pyrobox Controller MS / Master 45 II. Poglądowy schemat sieci systemu z jednostką Master-Reserve 46 III. Istotne dla bezpieczeństwa zasady używania systemu Pyrobox 47 Notatki. 48 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.3

4 Pyrobox Controller MS / Master Version Część A. Instalacja i aktywacja programu. Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.4

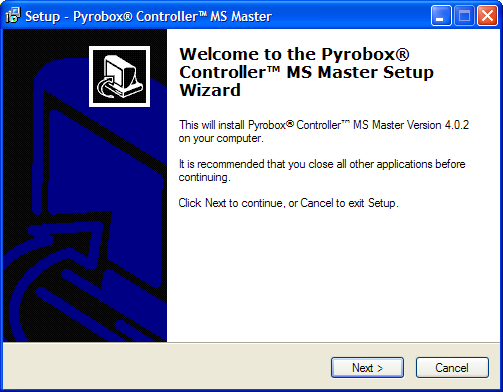

5 I. Instalacja programu Pyrobox Controller MS / Master - program Pyrobox Controller MS / Master możemy zainstalować praktycznie na dowolnym komputerze pracującym pod nadzorem systemu operacyjnego Microsoft Windows 95 XP - Uwaga! program nie był testowany na systemach operacyjnych MS Vista i Windows 7 - najlepiej jednak gdy będzie to komputer dedykowany wyłącznie do pracy z systemem Pyrobox gdyż możemy wtedy zrezygnować z instalowania na nim innego oprogramowania np. programu antywirusowego, którego działanie mogłoby niekorzystnie wpływać na stabilność pracy programu Pyrobox - jeśli jednak będzie to komputer używany także do innych celów to w pierwszej kolejności musimy sprawdzić czy jest na nim już zainstalowany engine obsługi baz danych Borland Database Engine - zrobimy to przy pomocy programu BDEinfo dostępnego na płycie instalacyjnej programu Pyrobox oraz pod adresem : - gdy okaże się, że takie oprogramowanie jest już zainstalowane i działa poprawnie to absolutnie nie należy uruchamiać instalacji BDE w trakcie instalacji programu Pyrobox - jeżeli jednak po instalacji okaże się, że program Pyrobox nie działa poprawnie to będziemy musieli przeprowadzić re-instalację programu BDE zgodnie ze wskazówkami z rozdziału poniżej - instalację programu należy przeprowadzić tak jak instalację każdego innego programu w systemie Windows, postępując zgodnie z informacjami wyświetlanymi przez instalator, stosownie reagując na jego zapytania - Uwaga! program Pyrobox Controller MS / Master można zgodnie z licencją legalnie zainstalować i aktywować na dwóch komputerach Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.5

6 II. Aktywacja programu Pyrobox Controller MS / Master - w trakcie pierwszego uruchomienia program wyświetli okno z prośbą o podanie klucza produktu - Uwaga! unikalny klucz produktu otrzymuje się wraz z dokumentem zakupu programu - po wprowadzeniu poprawnego klucza program uruchomi się w wersji demo - oraz wyśle na adres producenta programu maila zawierającego ciąg 24 znaków : ABCDEF w odpowiedzi, w ciągu 24 godzin nadejdzie mail zawierający klucz licencyjny, w formie jak niżej : LICENSE KEY: AB-CDEF Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.6

7 - przy kolejnym uruchomieniu program wyświetli okno z prośbą o podanie klucza licencji - po wprowadzeniu otrzymanego klucza program uruchomi się już w wersji licencjonowanej - Uwaga! program nie wymaga ponownej aktywacji po przeprowadzeniu jego ewentualnej aktualizacji o ile proces odinstalowania poprzedniej wersji został przeprowadzony poprawnie i zostały zachowane pliki konfiguracyjne programu - Uwaga! wszelkie próby obejścia procedur wprowadzania klucza produktu i/lub licencji spowodują uruchomienie się programu w wersji demo - Uwaga! wersja demo programu ma istotne ograniczenie funkcjonalne tzn. Stepper pracuje w niej zgodnie ze skryptem tylko przez 3 minuty, po czym definitywnie się zatrzymuje Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.7

8 III. Re-instalacja programu narzędziowego Borland Database Engine - prawdopodobną przyczyną niepoprawnej lub niestabilnej pracy programu Pyrobox może być wadliwie działający program narzędziowy obsługujący bazy danych Borland Database Engine, z którego niestety korzystają również inne programy modyfikując przy tym jego ustawienia - ponieważ firma Borland nie dostarcza aplikacji usuwającej zainstalowany engine baz danych deinstalację należy przeprowadzić przy użyciu edytora rejestrów systemowych np. programu RegCleaner znajdującego się na płycie instalacyjnej programu Pyrobox oraz pod adresem : - instalator programu BDE znajduje się na płycie instalacyjnej programu Pyrobox oraz pod adresem : - instrukcja postępowania : 1. zainstaluj i uruchom program RegCleaner 2. z górnego menu program wybierz Options / Language / Select Language 3. z otwartego okna wybierz plik Polish.rlg i kliknij Open (polska wersja językowa) 4. na zakładce Programy" zaznacz wszystkie wpisy, których autorem jest Borland" lub Borland International Copyright..." (około 3), a następnie kliknij przycisk Usuń zaznaczone" 5. z górnego menu programu wybierz Narzędzia / Czyszczenie rejestru", a po zakończeniu tej operacji zamknij program 6. ponadto usuń z dysku komputera dwa katalogi : - w katalogu Program Files" katalog "Borland International..." - w katalogu Program Files / Common Files" katalog "Borland Shared" 7. zrestartuj komputer 8. zainstaluj program BDE Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.8

9 Pyrobox Controller MS / Master Version Część B. Dostępne funkcje oraz zasady korzystania z programu. Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.9

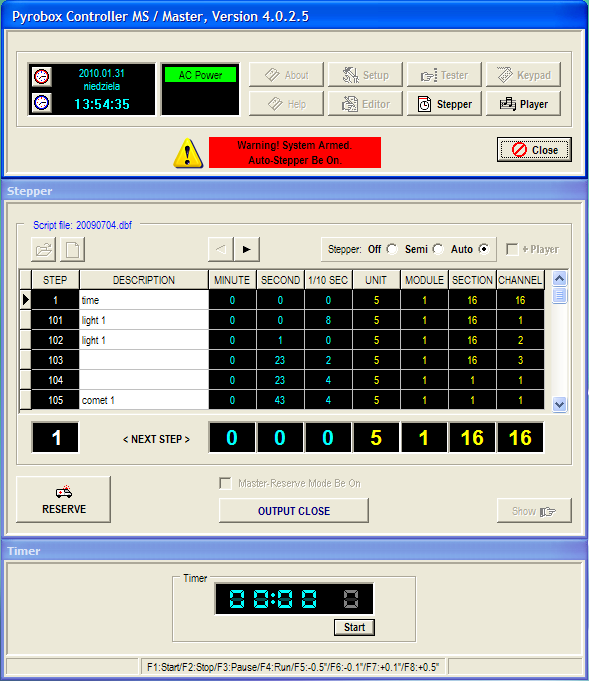

10 - program Pyrobox Controller MS / Master w wersji gotowy do pracy : Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.10

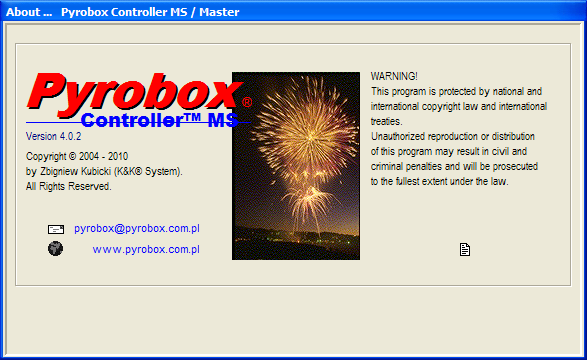

11 I. Okno MAIN - to główne okno programu - w obrębie którego znajdują się m.in. przyciski otwierające okna funkcyjne programu 1. przycisk About - otwiera okno About - z którego można wywołać (link pyrobox@pyrobox.com.pl) domyślny program pocztowy i z jego pomocą wysłać korespondencję do producenta programu - oraz/lub przywołać (link domyślną przeglądarkę internetową, a w niej przejrzeć stronę producenta programu i systemu Pyrobox Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.11

12 2. przycisk Help - otwiera okno Open document - które umożliwia przeglądanie dokumentów opisujących pracę z niniejszym programem - Uwaga! do operowania tymi dokumentami niezbędny jest program Acrobat Reader lub jego funkcjonalny odpowiednik 3. przycisk Setup - otwiera okno Setup przycisk Tester - otwiera okno Tester przycisk Keypad - otwiera okno Keypad i/lub StageShow Keypad przycisk Editor - otwiera okno Editor przycisk Stepper - otwiera okno Stepper przycisk Player - otwiera okno Player 4. sekcja Clock / Stopwatch - z lewej strony okna Main znajduje się sekcja Clock/Stopwatch (zegar/stoper) - przycisk Clock setup (czerwony zegar) otwiera systemowe okno właściwości : data i godzina - przycisk Stopwatch : Open/Close (niebieski zegar) włącza / wyłącza tryb pracy Stoper - Uwaga! Stoper pełni wyłącznie funkcję pomocniczą Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.12

13 5. sekcja Power - obok sekcji Clock/Stopwatch znajduje się sekcja Power (zasilanie) - która wskazuje bieżące źródło zasilania komputera oraz jego aktualny poziom 6. przycisk Close - zamyka program Pyrobox Controller MS / Master - polecenie zamknięcia programu wymaga dodatkowego potwierdzenia - Uwaga! w trakcie pracy programu w dolnej części okna Main pojawiają się informacje dla operatora systemu np. (wprowadź klucz dostępu) Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.13

14 II. Okno SETUP - daje operatorowi systemu możliwość ustawienia właściwego trybu oraz parametrów pracy programu - a oto widok okna Setup przed - i po otwarciu zakładki Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.14

15 1. sekcja COM Port / przycisk SETUP - umożliwia wskazanie portu COM komputera, który będzie wykorzystywany przez program - oraz ewentualne ustawienie parametrów transmisji danych - przy kolejnym uruchomieniu program automatycznie wybierze i otworzy właściwy port COM, o ile będzie do niego przyłączony niezbędny konwerter USB/RS485 - wyboru portu COM dokonujemy w sposób następujący : - klikamy przycisk SETUP - w oknie Setup, w polu Port wybieramy żądany port COM - Uwaga! proszę nie modyfikować pozostałych ustawień - właściwy port COM ustalamy postępując w następujący sposób : - w menu Start (Microsoft Windows) wybieramy Ustawienia - w otwartym Panelu sterowania wybieramy System - w otwartym Menedżerze urządzeń wybieramy Porty (COM & LPT) - klikamy myszką (x2) w pozycję np. Port komunikacyjny (COM1) - sprawdzamy czy jest to port, do którego został przyłączony konwerter USB/RS485 - Uwaga! konwerter USB/RS485 wymaga do pracy zainstalowania niezbędnych sterowników Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.15

16 2. przycisk MONITOR - otwiera pomocnicze okno diagnostyczne COM Monitor - w którym można podglądać pakiety danych wysyłanym i odbieranych przez program - monitor włącza/wyłącza się kluczem COM Monitor On - a czyści naciskając przycisk Clear 3. sekcja Access Key - służy do wprowadzania indywidualnego klucza dostępu operatora - klucz ma następującą strukturę : a123456z tj. litera, 6 cyfr, litera - klucz dla wersji demo programu to : p334455c - do wprowadzenia klucza można użyć klawiatury wirtualnej - przycisk ENTER zatwierdza wpisany klucz - Uwaga! unikalny klucz dostępu otrzymuje się wraz z dokumentem zakupu programu Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.16

17 - przycisk LOCK blokuje wysyłanie danych przez program - przycisk UNLOCK zdejmuje tą blokadę 4. sekcja Mode - pozwala wybrać odpowiedni tryb pracy programu - tryb SAFE umożliwia operatorowi bezpieczną pracę z systemem np. edytowanie skryptów, testowanie połączeń z jednostkami Slave, testowanie poszczególnych obwodów zapalczych (Cue) systemu - tryb ARMED pozwala operatorowi, po uprzednim wprowadzeniu klucza dostępu, sterować przebiegiem realizowanego widowiska - wybrany tryb pracy sygnalizowany jest odpowiednim komunikatem 5. sekcja Master-Reserve - klucz Master-Reserve Mode Be On przełącza program w tryb pracy Master-Reserve - a przycisk OUTPUT CLOSE / OPEN odpowiednio zamyka lub otwiera wyjście programu blokując lub lub zezwalając na transmisję danych przez port COM - Uwaga! tylko w jednej z jednostek Master lub Master-Reserve może być w danym momencie otwarte wyjście tzn. najpierw należy zamknąć wyjście w jednostce Master, a następnie otworzyć w Master- Reserve 6. sekcja Updater - przycisk UPDATE uruchamia procedurę sprawdzania, pobierania i zapisywania aktualizacji programu - Uwaga! w trakcie realizacji tej procedury komputer musi mieć połączenie z internetem - Uwaga! aktualizacje są udostępniane w skompresowanych plikach ZIP - Uwaga! przed instalacją nowej wersji programu należy odinstalować jego poprzednią wersję (skrypty i pliki konfiguracyjne zostaną zachowane), a następnie postępować zgodnie z instrukcją instalacji Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.17

18 III. Okno TESTER - umożliwia operatorowi systemu przetestowanie połączeń z poszczególnymi jednostkami Slave - oraz przeprowadzenie testów poszczególnych obwodów zapalczych (Cue) w obrębie całego systemu - Uwaga! operację testowania obwodów zapalczych można rozpocząć dopiero po zakończeniu prac instalacyjnych w tzw. strefie pirotechnicznej oraz opuszczeniu jej przez pracujące tam osoby. - Uwaga! aby móc wykonać testy obwodów zapalczych w obrębie danej jednostki Slave należy najpierw przeprowadzić test połączenia Master Slave, w trakcie którego jednostka Slave przekaże jednostce Master dane nt. swojej konfiguracji - Uwaga! system Pyrobox wykonuje tzw. test ciągłości obwodu zapalczego i należy ten fakt uwzględnić w sposobie przeprowadzania operacji testowania sieci obwodów zapalczych 1. sekcja Test Mode - pozwala wybrać jeden z dostępnych w programie testów : - Master Slave Link - test połączenia Master - Slave - Channel - test jednego kanału - Section - test jednej sekcji - Module - test całego modułu Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.18

19 2. sekcja Cue Address - test połączenia Master Slave - w sekcji Cue Address wprowadzamy pełny adres jednostki Slave tzn. obie jego części Primary i Secondary (U.U Unit.Unit) - Uwaga! wskazanie unikalnego adresu Secondary umożliwia operatorowi systemu odwołanie się do konkretnej jednostki Slave o adresie Primary, który może być nadany kilku (do 16) jednostkom Slave - błędnie wprowadzony adres możemy w każdej chwili skasować przyciskiem Reset - następnie uruchamiamy procedurę testowania naciskając przycisk Test (w sekcji Set Address) - negatywny wynik testu oznacza brak fizycznego połączenia z wybraną jednostką Slave lub też, że jest ona nie aktywna - test jednego kanału - w sekcji Cue Address wprowadzamy pełny adres jednostki Slave (U.U) oraz numer modułu/pulpitu (M - Module), sekcji (S - Section) i kanału (C - Channel), który chcemy przetestować - Uwaga! program korzysta z danych nt. konfiguracji danej jednostki Slave, które uzyskał od niej w trakcie testu połączenia Master-Slave - następnie uruchamiamy procedurę testowania naciskając przycisk Test Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.19

20 - test całej sekcji - w sekcji Cue Address wprowadzamy pełny adres jednostki Slave (U.U) oraz numer modułu/pulpitu (M) i sekcji (S), którą chcemy przetestować - następnie rozpoczynamy procedurę testowania naciskając przycisk Test - po pojawieniu się komunikatu o zakończeniu testu należy nacisnąć przycisk Show, a wtedy jednostka Slave prześle nam wyniki przeprowadzonego testu - wyniki testu zostaną wyświetlane w sekcji Test Report - test całego modułu - w sekcji Cue Address wprowadzamy pełny adres jednostki Slave (U.U) oraz numer modułu/pulpitu (M), który chcemy przetestować - uruchamiamy procedurę testowania przyciskiem Test - czas realizacji procedury zależy od ilości obwodów, które mają zostać przetestowane - po pojawieniu się komunikatu o zakończeniu testu naciskamy przycisk Show, a jednostka Slave przekazuje nam dane zawierające wyniki przeprowadzonego testu - wyniki testu możemy przeglądać na kolejnych zakładkach w sekcji Test Report Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.20

21 3. klucz Heartbeat On - klucz Heartbeat On włącza procedurę cyklicznego (co 1 sekundę) wysyłania specjalnego sygnału testowego, który odbierany jest jednocześnie przez wszystkie jednostki Slave - o fakcie działania tej procedury informuje operatora stosowny komunikat i pulsujące serduszko - takie same pulsujące serduszka sygnalizują w jednostkach Slave, że odbierają one sygnał testowy Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.21

22 IV. Okno KEYPAD - to zmodyfikowaną do specyficznych potrzeb pracy na scenie klawiatura z okna Keypad - w której pominięty został zupełnie proces testowania obwodów zapalczych (Cue) - po prostu wybieramy żądany obwód zapalczy przyciskami z sekcji Unit / Module / Section / Channel i naciskamy przycisk FIRE 1. przycisk Fire - odpalający wybrany obwód zapalczy (Cue) jest zabezpieczony kluczem Disable 2. przyciski szybkiego wyboru - czterem przyciskom szybkiego wyboru można przypisać dowolne obwody zapalcze, a następnie wywołać je i odpalić w żądanym momencie - aby zaprogramować przyciski włączamy klucz Set Cue wybieramy żądany obwód i naciskamy jeden z przycisków zaprogramowany przycisk otoczony zostanie zieloną obwódką - następnie wyłączamy klucz Set Cue Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.22

23 - wybrany do odpalenia przycisk otoczony zostaje czerwoną obwódką - a po odpaleniu obwódka zmienia kolor na szary 3. korektor Fire Pulse - w trakcie pracy z StageShow Keypad operator systemu może modyfikować czas trwania impulsu odpalającego Fire Pulse - zakres regulacji impulsu wynosi milisekund - Uwaga! wydłużony impuls skuteczniej odpala typowe na scenie równoległe obwody zapalcze - Uwaga! standardowy czas impulsu odplającego w systemie Pyrobox wynosi 25 msec Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.23

24 V. Okno EDITOR - zawiera edytor skryptów roboczych - skrypty edytujemy z dokładnością do 0,1 sekundy - minimalny krok pomiędzy kolejnymi wierszami skryptu musi wynosić 0,1 sekundy - Uwaga! tylko w przypadku użycia funkcji specjalnej Zero Delay Firing kolejne wiersze skryptu mogą zostać zadeklarowane z tym samym czasem (szczegóły w dziale Funkcje specjalne) - przy odwoływaniu się w kolejnych wierszach do tej samej jednostki Slave wymagany minimalny krok pomiędzy wierszami skryptu wynosi 0,2 sekundy - jeżeli zostanie zadeklarowana jedna z funkcji specjalnych to następny krok powinien mieć x+0,2 sekundy, gdzie x to całkowity czas realizacji użytej funkcji Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.24

25 1. klucz Script-Editor-Assistant - uruchamia funkcję blokującą możliwość poruszania się po edytowanym skrypcie za pomocą strzałek klawiatury, co ogranicza ilość błędów popełnianych przez operatora systemu polegających na pominięciu wpisów do poszczególnych pól skryptu - ustawienie klucza jest zapamiętywane przez program - Uwaga! ewentualne błędy w skrypcie usuwa w trakcie pracy Steppera (jednak tylko w ograniczonym zakresie) funkcja Script-Data-Corrector (okno Stepper), która koryguje błędy pominięcia wpisów wartości do poszczególnych pól skryptu oraz dublujące się wartości pól : Minute, Second, 1/10sec - Uwaga! po zakończeniu edycji skryptu zaleca się go przetestować w Stepperze, z wyłączoną funkcją Script-Data-Corrector, co pozwoli uniknąć ewentualnych problemów w czasie realizacji widowiska np. zatrzymania się Steppera Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.25

26 2. struktura skryptu roboczego skrypt zawiera następujące pola : - Step - automatycznie nadawany numer wiersza, który można jednak edytować! - Description - dowolny ciąg znaków lub kod funkcji specjalnej - Minute - czas > minuty, z zakresu Second - czas > sekundy, z zakresu /10sec - czas > 1/10 sekundy, z zakresu Unit - numer jednostki Slave, z zakresu 1-16 (część główna adresu Primary) - Module - numer modułu sterującego, z zakresu 1-4 (program może nadzorować do 4 modułów, w każdej jednostce Slave) - Section - numer sekcji, z zakresu Channel - numer kanału, z zakresu 1-16 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.26

27 3. przycisk Open script - otwiera wybrany, uprzednio już edytowany skrypt - Uwaga! program w trakcie otwierania wybranego skryptu oczekuje na ewentualną zmianę jego nazwy - Uwaga! nie można nadpisywać istniejących już skryptów 4. przycisk New script - otwiera nowy, czysty skrypt - Uwaga! w pierwszym wiersz podano maksymalne wartości jakie mogą przybierać poszczególne pola 5. przycisk Save script as - zachowuje edytowany skrypt pod nową nazwą 6. przycisk Load script - ładuje skrypt do Steppera 7. przyciski standardowych funkcji obsługi bazy danych : - przycisk Edit record - edytuj wiersz - przycisk Post edit - zatwierdź zmianę - przycisk Cancel edit - cofnij zmianę - przycisk Refresh data - odśwież dane - przycisk Insert record - wstaw wiersz - przycisk Delete record - usuń wiersz - przycisk First record - pierwszy wiersz - przycisk Prior record - poprzedni wiersz - przycisk Next record - następny wiersz - przycisk Last record - ostatni wiersz Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.27

28 8. menu Sortkey - umożliwia posortowanie wierszy skryptu według określonej zasady - dostępne są następujące opcje sortowania : - Step - wg numerów wierszy - Descryption - wg opisów - Time - wg czasów odpalania - Cue - wg obwodów zapalczych (zgodnie z kluczem U/M/S/C) 9. klucze : Unit / Module / Section - określają jakie dane mają być zaprezentowane w raporcie ze skryptu 10. przycisk Show / Hide report - pokazuje/ukrywa raport sporządzony według wskazanych zasad : Sortkey/Unit/Module/Section 11. przycisk Pint report - wywołuje procedurę drukowania raportu - raport można zachować pod dowolną nazwą Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.28

29 12. funkcje specjalne - włącza się za pomocą klucza Script-Special-Functions (okno Stepper) - jeżeli klucz jest zaznaczony to Stepper sprawdza czy w kolumnę Description wpisano kod funkcji - imp=xxx / Fire-Pulse-Corrector / korektor impulsu Fire - gdzie xxx jest z zakresu (milisekund) - funkcja zmienia, w danej jednostce Slave, na czas realizacji danego polecenia Fire, długość impulsu Fire, który standardowo trwa 25 milisekund - funkcja znajduje zastosowaniu np. w przypadku włączenia w obwody zapalcze tzw. stepperów wymagających do wyzwolenia długiego impulsu Fire - tabela poniżej pokazuje jak jednostka Slave # 4 będzie realizowała wydane jej polecenie imp=500 - o czasie 0:0:4 obwód zapalczy pod adresem 4/1/4/4 zostanie odpalony (np. zostanie uruchomiony podpięty do tego obwodu zewnętrzny stepper) impulsem Fire o czasie trwania 500 milisekund - kolejne polecenie do jednostki Slave # 4 będzie można wysłać dopiero o czasie 0:1:1 (0:0:4 plus 0:0:5 plus 0:0:2) - jeszcze raz przypominamy : - skrypty edytujemy z dokładnością do 0,1 sekundy - minimalny krok pomiędzy kolejnymi wierszami wynosi 0,1 sekundy - odwołując się w kolejnym wierszu do tej samej jednostki Slave musimy zachować minimalny krok 0,2 sekundy - jeżeli jednostka Slave realizowała jedną ze specjalnych funkcji to następny krok powinien mieć x+0,2 sekundy, gdzie x to całkowity czas realizacji tej funkcji Minute Second 1/10 Sec Unit Module Section Channel seq=aa/bb / Regular-Sequencer / sekwencer ze stałym krokiem - gdzie aa jest z zakresu (kroków), a bb z zakresu (x 0,1 sekundy) - funkcja uruchamia w jednostce Slave sekwencer, który od zadanego w skrypcie adresu obwodu (U/M/S/C) wykona aa kroków z interwałem bb x 0,1 sekundy Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.29

30 - tabela poniżej pokazuje jak jednostka Slave # 4 będzie realizowała polecenie seq=10/05 - sekwencer wykona 10 kroków od adresu 4/1/4/4 do 4/1/4/13 z interwałem 0,5 sekundy - sekwencer wystartuje o czasie 0:0:4, a 10 krok wykona o czasie 0:4:9 (0:0:4 plus 9 x 0:0:5) - kolejne polecenie do jednostki Slave # 4 będzie można wysłać o czasie 0:5:1 (0:4:9 plus 0:0:2) Minute Second 1/10 Sec Unit Module Section Channel shi=aa/bb/cc / Speed-Up-Sequencer / sekwencer z krokiem przyspieszającym - gdzie aa jest z zakresu (kroków), bb z zakresu (x 0,1 sekundy), a cc z zakresu (x 0,1 sekundy) - funkcja uruchamia w jednostce Slave sekwencer, który od zadanego w skrypcie adresu obwodu zapalczego (U/M/S/C) wykona aa kroków z interwałem bb x 0,1 sekundy malejącym po każdym kroku o cc x 0,1 sekundy - tabela poniżej pokazuje jak jednostka Slave # 4 będzie realizowała polecenie shi=08/10/01 - sekwencer wykona 8 kroków od adresu 4/1/4/4 do 4/1/4/11 z interwałem od 1,0 do 0,4 sekundy - sekwencer wystartuje o czasie 0:0:4, a 8 krok wykona o czasie 0:5:3 - kolejne polecenie do jednostki Slave # 4 będzie można wysłać o czasie 0:5:5 (0:5:3 plus 0:0:2) Minute Second 1/10 Sec Unit Module Section Channel Interwał , , , , , , , Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.30

31 - slo=aa/bb/cc / Speed-Down-Sequencer / sekwencer z krokiem zwalniającym - gdzie aa jest z zakresu (kroków), bb z zakresu (x 0,1 sekundy), a cc z zakresu (x 0,1 sekundy) - funkcja uruchamia w jednostce Slave sekwencer, który od zadanego w skrypcie adresu obwodu zapalczego (U/M/S/C) wykona aa kroków z interwałem bb x 0,1 sekundy wzrastającym po każdym kroku o cc x 0,1 sekundy - tabela poniżej pokazuje jak jednostka Slave # 4 będzie realizowała polecenie slo=08/02/01 - sekwencer wykona 8 kroków od adresu 4/1/4/4 do 4/1/4/11 z interwałem od 0,2 do 0,8 sekundy - sekwencer wystartuje o czasie 0:0:4, a 8 krok wykona o czasie 0:3:9 - kolejne polecenie do jednostki Slave # 4 będzie można wysłać o czasie 0:4:1 (0:3:9 plus 0:0:2) Minute Second 1/10 Sec Unit Module Section Channel Interwał , , , , , , , sdf=txt / Programming-Sequencer / sekwencer programowany - gdzie txt to nazwa (bez rozszerzenia) pliku skryptu z programem pracy sekwencera - funkcja uruchamia w jednostce Slave sekwencer, który pracuje w oparciu o skrypt zawierający kolejne adresy obwodów zapalczych oraz interwały czasu - Uwaga! skrypt edytuje się w programie Pyrobox Controller MS / Slave - Uwaga! nazwy skryptów muszą pochodzić liczbą z zakresu tabela poniżej pokazuje jak jednostka Slave # 4 będzie realizowała polecenie sdf=003 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.31

32 - sekwencer wykona 8 kroków od adresu 4/1/4/4 do 4/1/4/11 z interwałem podanym w skrypcie - sekwencer wystartuje o czasie 0:0:4, a 8 krok wykona o czasie 0:2:7 - kolejne polecenie do jednostki Slave # 4 będzie można wysłać o czasie 0:2:9 (0:2:7 plus 0:0:2) Minute Second 1/10 Sec Unit Module Section Channel Interwał , , , , , , , nxt=x / Zero-Delay-Firing / jednoczesne odpalanie - gdzie x jest z zakresu 2-5 (wierszy) - funkcja wysyła jednocześnie do kilku (max 5) jednostek Slave polecenie Fire - adresy tych obwodów muszą znajdować się w kolejnych wierszach skryptu - wywołanie funkcji nxt=3 spowoduje, że zostaną odpalone jednocześnie obwody o następujących adresach 4/1/4/4, 3/1/5/5 oraz 2/1/6/6 - kolejne polecenie do jednej z jednostek Slave # 4, 3 i 2 można wysłać dopiero o czasie 0:0:6 (0:0:4 plus 0:0:2) - time / Starter / starter - funkcja uruchamia synchronicznie w jednostkach jak niżej odpowiednio : - Master-Reserve - Stepper - Slave - Timer - Player - Player - funkcję należy wywoływać w pierwszym wierszu skryptu o czasie 0:0,0 - nie mają żadnego znaczenia wskazania co do adresu Cue Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.32

33 13. kolejność wykonywania czynności w trakcie przygotowywania skryptu : 1. przygotować scenariusz widowiska - scenariusz powinien zawierać czasy odpalania kolejnych elementów widowiska oraz ewentualnie numery obwodów zapalczych, do których zostaną one przyłączone 2. załadować nowy, czysty skrypt do Edytora 3. nadać otwartemu skryptowi jakąś charakterystyczną nazwę - np. zawierającą datę i miejsce realizacji widowiska 4. włączyć lub wyłączyć, wedle uznania, funkcję Script-Editor-Assistant (Setup) - funkcja blokuje możliwość poruszania się po edytowanym skrypcie za pomocą strzałek klawiatury 5. wprowadzić do skryptu wszystkie dane zgodnie z przygotowanym scenariuszem - wprowadzone dane będzie można korygować i uzupełniać w dowolnym czasie - skrypt można wydrukować dla łatwiejszego porównania go ze scenariuszem 6. przeprowadzić test poprawności skryptu - załadować skrypt do Steppera - włączyć lub wyłączyć, wedle potrzeby, funkcję Script-Data-Corrector (Setup) - włączyć lub wyłączyć, wedle potrzeby, funkcję Script-Special-Functions (Setup) - wprowadzić kod dostępu (Setup) - wybrać tryb pracy Armed (Setup) - wybrać tryb pracy Auto (Stepper) - uruchomić Stepper przyciskiem Start (Timer) - Uwaga! do komputera powinien być przyłączony konwerter USB/RS485 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.33

34 VI. Okno STEPPER - znajduje się na nim serce systemu Pyrobox, tzn. Stepper sterujący przebiegiem widowiska - Stepper automatycznie porządkuje załadowany skrypt roboczy według parametru czasu (Minute / Seond / 1/10sec) - Uwaga! ewentualne błędy w skrypcie usuwa w trakcie pracy Steppera (jednak tylko w ograniczonym zakresie) Script-Data-Corrector, który koryguje błędy pominięcia wpisów wartości do poszczególnych pól skryptu oraz dublujące się wartości pól : Minute, Second, 1/10sec - Uwaga! Script-Data-Corrector nie możne być włączony jeżeli w skrypcie jest wywoływana funkcja Zero-Delay- Firing - Uwaga! każdy przygotowany skrypt należy przetestować w Stepperze z wyłączoną funkcją Script-Data- Corrector co pozwoli uniknąć ewentualnych problemów w czasie realizacji widowiska np. zatrzymania się Steppera Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.34

35 1. przycisk Open script - otwiera wybrany skrypt 2. przycisk Reload script - ładuje do Steppera skrypt otwarty w Edytorze 3. klucze Stepper : Off / Semi / Auto - włączają następujące tryby pracy Steppera : - Off - Stepper wyłączony - Semi - włączony półautomatyczny tryb pracy Steppera, w którym po każdym poleceniu 'odpal (naciśnięciu przycisku Fire) Stepper przeładowuje się automatycznie (Timer spełnia wyłącznie funkcję pomocniczą) - Auto - włączony automatyczny tryb pracy Steppera kontrolowany przez Timer - wybrany tryb pracy sygnalizowany jest odpowiednim komunikatem np. 4. przyciski standardowych funkcji obsługi bazy danych : - przycisk First record - pierwszy wiersz - przycisk Prior record - poprzedni wiersz - przycisk Next record - następny wiersz - przycisk Last record - ostatni wiersz Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.35

36 - pod oknem wyświetlającym załadowany do Steppera skrypt znajduje się rząd okienek oznaczonych jako <NEXT STEP> (następny krok), które wyświetlają informacje nt. kolejnego, najbliższego kroku do wykonania tj. Step / Minute / Second / 1/10 Sec / Unit / Module / Section / Channel 5. przycisk Reserve - otwiera okno Reserve opisane w kolejnym rozdziale 6. sekcja Master-Reserve Mode Be On - została już przedstawiona w rozdziale opisującym okno Setup - sekcje te są sprzężone i dublują swoje działanie Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.36

37 7. klucz Script-Data-Corrector - włącza/wyłącza funkcję korektora błędów pominięcia wpisów wartości do poszczególnych pól skryptu oraz dublujących się wartości pól : Minute, Second, 1/10sec - ustawienie klucza jest zapamiętywane przez program 8. klucz Script-Special-Functions - włącza/wyłącza obsługę funkcji specjalnych jak niżej : - imp=xxx / Fire-Pulse-Corrector - seq=aa/bb / Regular-Sequencer - shi=aa/bb/cc / Speed-Up-Sequencer - slo=aa/bb/cc / Speed-Down-Sequencer - sdf=txt / Programming-Sequencer - nxt=x / Zero-Delay-Firing - time / Starter - ustawienie klucza jest zapamiętywane przez program Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.37

38 9. kolejność wykonywania czynności w trakcie przygotowywania Steppera do pracy : 1. załadować skrypt do Steppera 2. włączyć lub wyłączyć, wedle potrzeby, funkcję Script-Data-Corrector (Setup) 3. włączyć lub wyłączyć, wedle potrzeby, funkcję Script-Special-Functions (Setup) 4. wprowadzić kod dostępu (Setup) 5. wybrać tryb pracy Armed (Setup) 6. załadować plik muzyczny do Playera 7. wybrać tryb pracy Stepper+Player (Stepper) 8. wybrać tryb pracy Auto (Stepper) 9. uruchomić Stepper przyciskiem Start (Timer) - Uwaga! kroki nr 6 i 7 można oczywiście pominąć - Uwaga! do komputera powinien być przyłączony konwerter USB/RS485 Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.38

39 VII. Okno TIMER - udostępnia tzw. Timer 1. sekcja Timer - Timer służy m.in. do sterowania pracą Steppera - może być także wykorzystywany do pomiaru czasu trwania widowiska np. w trakcie pracy z Keypad, lub w trybie pracy Semi-Stepper - sekcja zawiera : - przycisk Start/Stop, który uruchamia i/lub zatrzymuje Timer - przycisk Pause/Run wstrzymujący i/lub wznawiający pracę Timera - przyciski : -.5 / -.1 / +.1 / +.05, które korygują czas odliczany przez Timer - Uwaga! w trybie pracy Stepper+Player dostępny jest wyłącznie przycisk Strat/Stop - Timer można korygować w trakcie pracy Steppera, ale należy to robić z dużą ostrożnością aby nie zawiesić Steppera - Uwaga! Stepper nie wystartuje jeżeli wcześniej nie został wprowadzony klucz dostępu oraz włączony tryb pracy ARMED Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.39

40 2. skróty klawiszowe : - F1 odpowiada przyciskowi Start - F2 odpowiada przyciskowi Stop - F3 odpowiada przyciskowi Pause - F4 odpowiada przyciskowi Run - F5 odpowiada przyciskowi F6 odpowiada przyciskowi F7 odpowiada przyciskowi F8 odpowiada przyciskowi F10 odpowiada przyciskowi Fire / zamiennie może być użyty klawisz Enter - Uwaga! opis funkcji w/w klawiszy pojawia się na dolnej belce okna Timer Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.40

41 VIII. Okno RESERVE - w jego obrębie operator może wskazać 4 dowolne obwody zapalcze (Cue) w systemie, które mogą przez niego zostać wykorzystanie w trakcie realizacji widowiska jako rezerwowe na wypadek jakiś nieprzewidzianych komplikacji - w 4 sekcjach Reserve # n należy ustawić wybrane adresy obwodów - które potem będzie można odpalić przyciskami Fire # n - w okienka na górze poszczególnych sekcji można wpisać stosowne informacje np. nazwy efektów, które zostaną odpalone - okienko w dolnej części okna Reserve pokazuje czas (w sekundach) jaki pozostał do odpalenia kolejnego obwodu zapalczego przez Stepper - zmian koloru wyświetlanych cyfr z zielonego na żółty, a potem czerwony uprzedza o zbliżaniu się czasu odpalenia kolejnego obwodu i ryzyku ewentualnej kolizji poleceń w przypadku odpalenia rezerwy - włączenie klucza Show at Start spowoduje, że okno Reserve będzie otwierane zaraz po uruchomieniu programu Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.41

42 IX. Okno PLAYER - zawiera odtwarzacz plików WAV, który może pracować niezależnie lub synchronicznie ze Stepperem 1. przycisk Load sound file - ładuje wybrany plik WAV do odtwarzacza - Uwaga! wybrano do implementacji w programie właśnie pliki audio typu WAV ponieważ charakteryzują się one bardzo wysoką jakością odwzorowania dźwięku 2. przyciski : Start / Pause / Stop - pełnią standardowe funkcje odtwarzacza audio - w sekcji Sound File Data dostępne są podstawowe dane nt. odtwarzanego pliku WAV Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.42

43 3. klucz +Player - pojawia się w oknie Stepper po wybraniu trybu pracy Auto-Stepper - zaznaczenie tej opcji włącza tryb synchronicznej pracy Steppera i Playera - tzn. że po naciśnięcie przycisku Start w oknie Timer zostaną jednocześnie uruchomione Stepper i Player Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.43

44 Pyrobox Controller MS / Master Version Część C. Dodatki i uzupełnienia. Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.44

45 I. Struktura katalogów roboczych programu Pyrobox Controller MS / Master - program Pyrobox Controller MS / Master w wersji ma po standardowej instalacji i aktywacji następującą strukturę katalogów roboczych : C:\ Program Files\ pbm402\ DocsFile\ pl-ms402-2-pbm-100.pdf FireFile\ pbcdemo.dbf pbcdemo.mdx PyroFile\ pbm.exe pbc1.dll pbc2.dll pbmcom.ini pbmlog.ini pbmres.ini pbmset.ini winxp.dbf winxp.mdx UserFile\ <----- katalog przeznaczony na skrypty demo.dbf demo.mdx WaveFile\ <----- katalog przeznaczony na muzykę demo.wav unins000.exe unins000.dat - skrypty robocze można kopiować z/do katalogu UserFile - każdy skrypt składa się z dwóch plików o tej samej nazwie ale jeden z nich ma rozszerzenie.dbf a drugi.mdx - pliki audio można kopiować z/do katalogu WaveFile - pliki te muszą być w formacie.wav Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.45

46 II. Poglądowy schemat sieci systemu z jednostką Master-Reserve - na schemacie występują wszystkie rodzaje jednostek dostępnych w systemie Pyrobox tzn. Master, Master-Reserve, Slave oraz Player - kolejność ulokowania jednostek w sieci jest przypadkowa i może być dowolnie zmodyfikowana - maksymalna liczba jednostek Slave w sieci to 255 (N=16 Primary X n=16 Secondary 1 Player) - medium transmisyjne tj. kabel lub radio również jest przypadkowe - w jednostce Master-Reserve należy włączyć klucz Master-Reserve Mode Be On Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.46

47 III. Istotne dla bezpieczeństwa zasady używania systemu Pyrobox 1. Wyłącznym przeznaczeniem systemu pirotechnicznego Pyrobox (wszystkich jego podzespołów i elementów) jest odpalanie zapalników elektrycznych, a przez nie ładunków pirotechnicznych w trakcie pokazów sztucznych ogni, w obrębie ich stref bezpieczeństwa. 2. System pirotechniczny Pyrobox może być używany wyłącznie przez osoby posiadające uprawnienia pirotechnika widowiskowego oraz dobrze znające jego właściwości i zasady obsługi. 3. Przed rozpoczęciem pracy z systemem Pyrobox należy szczegółowo zapoznać się z zasadami używania wszystkich wykorzystywanych podzespołów i elementów systemu Pyrobox. 4. Nie należy udostępniać żadnych podzespołów i elementów systemu Pyrobox osobom, które nie posiadają stosownych kwalifikacji i uprawnień, oraz nie zostały zapoznane z zasadami ich używania. 5. Nie wolno używać elementów i podzespołów systemu Pyrobox, których wygląd zewnętrzny lub też sposób działanie rodzi podejrzenia co do ich sprawności technicznej. 6. Wszystkie podzespoły i elementy systemu Pyrobox muszą podlegać bieżącej konserwacji oraz okresowym (minimum raz w roku) przeglądom technicznym sprawdzającym ich istotne dla bezpieczeństwa parametry techniczne. 7. Bez stosownych kwalifikacji nie wolno ingerować w budowę ani zmieniać zasad działania żadnych podzespołów i elementów systemu Pyrobox. 8. Przeglądów oraz napraw podzespołów i elementów systemu Pyrobox może dokonywać wyłącznie autoryzowany serwis. 9. Moduł sterujący Pyrobox może zostać podłączony do zasilania dopiero po przyłączeniu go do sterującego nim komputera oraz uruchomieniu na tym komputerze programu Pyrobox Controller. 10. Procedurę testowania obwodów zapalczych można rozpocząć dopiero po zakończeniu wszystkich prac instalacyjnych w tzw. strefie pirotechnicznej oraz opuszczeniu jej przez wszystkie pracujące tam osoby. 11. Pulpit lub moduł sterujący Pyrobox należy przełączyć w tryb pracy ARM bezpośrednio przed rozpoczęciem realizacji pokazu sztucznych ogni. 12. Zaleca się nie korzystać w trakcie pracy z systemem Pyrobox z obwodu zapalczego : kanał nr 1, w sekcji nr 1, w module nr 1, który traktowany jest przez program Pyrobox Controller jako tzw. obwód spoczynkowy systemu. Pozostałe zalecenia : 13. Pulpity i moduły sterujące systemu Pyrobox należy trzymać z daleka od wody. 14. W pewnych warunkach na urządzeniu może osadzić się wilgoć: kiedy urządzenie jest nagle przeniesione z zimnego środowiska do ciepłego miejsca; zaraz po włączeniu ogrzewania w pobliżu urządzenia; w wilgotnym i zaparowanym pomieszczeniu. By rozwiązać ten problem, odłącz urządzenie od zasilania i pozostaw je na pewien czas by pozwolić na odparowanie. 15. Pulpit lub moduł sterujący Pyrobox powinien być podłączony do takiego zasilania i w taki sposób, jak to jest napisane w instrukcji obsługi. 16. Nie otwierać obudowy i nie dotykać żadnych części wewnątrz urządzenia. W przypadku problemów skontaktuj się z serwisem. 17. Po wyłączeniu urządzenia z zasilania, można wyczyścić jego obudowę, za pomocą miękkiej szmatki, zwilżonej wodą z dodatkiem detergentu. Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.47

48 Notatki. Notatki. Datasheet: pl-ms402-2-pbm-100.pdf / Version: 1.00 / Date: / Page: 48.48
