ZBIÓR ROZWIĄZAO UKŁADÓW AUTOMATYKI WENTYLACYJI, KLIMATYZACYJI, OŚWIETLENIA I ŻALUZJI

Transkrypt

1 INNOWACYJNE ROZWIAZANIA DLA OSZCZĘDNYCH BUDYNKÓW ZBIÓR ROZWIĄZAO UKŁADÓW AUTOMATYKI WENTYLACYJI, KLIMATYZACYJI, OŚWIETLENIA I ŻALUZJI

2 SPIS TREŚCI: BELKI CHŁODZĄCE... 8 B1 - STEROWANIE BELKĄ CHŁODZĄCĄ... 9 B2 - STEROWANIE BELKAMI CHŁODZĄCYMI W DWÓCH NIEZALEŻNYCH POMIESZCZENIACH KLIMAKONWEKTORY STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F1 - FAN COIL 2 RUROWY F2 - FAN COIL 4 RUROWY STEROWANIE UKŁADEM STEREFOWYM ORAZ ŻALUZJAMI I OŚWIETLENIEM W POMIESZCZENIU STEROWANIE ŻALUZJAMI I OŚWIETLENIEM UKŁADY VAV V1 - UKŁAD STABILIZACJI TEMPERATURY W POMIESZCZENIU V2 - UKŁAD STABILIZACJI CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU V3 - UKŁAD STABILIZACJI TEMPERATURY I CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU ZA POMOCĄ PRZEPUSTNIC REGULACYJNYCH V4 - UKŁAD STABILIZACJI TEMPERATURY I CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU ZA POMOCĄ NAGRZEWNICY I CHŁODNICY STREFOWEJ CENTRALE WENTYLACYJNE UKŁADY NAWIEWNE N1 CENTRALA NAWIEWNA Z NAGRZEWNICĄ WODNĄ (1 BIEG) N2 CENTRALA NAWIEWNA Z NAGRZEWNICĄ WODNĄ + FALOWNIK (2 BIEGI) N3 CENTRALA NAWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ N4 CENTRALA NAWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ + FALOWNIK (2 BIEGI) UKŁADY NAWIEWNO-WYWIEWNE NW1 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ (1 BIEG) NW2 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ + FALOWNIKI (2 BIEGI) NW3 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ + FALOWNIKI (2 BIEGI) NW4 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ (1 BIEG) NW5 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ (2 BIEGI) NW6 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM KRZYŻOWYM (1 BIEG)

3 NW7 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM KRZYŻOWYM + FALOWNIKI (1 BIEG) NW8 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, NAGRZEWNICĄ WODNĄ, WYMIENNIKIEM KRZYŻOWYM I NAWILŻACZEM PAROWYM + FALOWNIKI (2 BIEGI) NW9 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM OBROTOWYM (1 BIEG) NW10 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM OBROTOWYM + FALOWNIKI (2 BIEGI) NW11 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, 3-STOPNIOWĄ NAGRZEWNICĄ ELEKTRYCZNĄ I WYMIENNIKIEM OBROTOWYM (1 BIEG) NW12 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, 3-STOPNIOWĄ NAGRZEWNICĄ ELEKTRYCZNĄ I WYMIENNIKIEM OBROTOWYM + FALOWNIKI (2 BIEGI) NW13 CENTRLALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM GLIKOLOWYM NW14 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM GLIKOLOWYM + FALOWNIKI (2 BIEGI) NW15 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM TYPU RURKA CIEPŁA TABELE DOBORU ZAWORÓW I SIŁOWNIKÓW: DOBÓR Kv ZAWORU DOBÓR ZAWORÓW DO UKŁADÓW STREFOWYCH DOBÓR ZAWORÓW DO CENTRAL WENTYLACYJNYCH I UKŁADÓW STREFOWYCH KARNO - STEROWNIKI DO KLIMAKONWEKTORÓW I URZĄDZEO STREFOWYCH Z INTERFEJSEM LONWORKS LUB BACNET AKCESORIA I MODUŁY ROZSZERZEO DO STEROWNIKÓW STREFOWYCH I OŚWIETLENIA DISTECH - KONFIGUROWALNE STEROWNIKI LONWORKS DO KLIMAKONWEKTORÓW EFEKTYWNOŚD ENERGETYCZNA W BUDYNKACH IRC ZINTEGROWANE STEROWANIE POMIESZCZENIEM STEROWNIKI OŚWIETLENIA DALI BUS - STEROWANIE OŚWIETLENIEM W 4 POMIESZCZENIACH BIUROWYCH DALI BUS - STEROWANIE OŚWIETLENIEM W POMIESZCZENIACH TYPU OPEN SPACE STEROWANIE KOMFORTEM POPRZEZ PILOTY ZDALNEGO STEROWANIA Z INTERFEJSEM RADIOWYM ETLACZ DO STEROWANIA STREFAMI STEROWNIKI DO VAV Z INTERFEJSEM LONWORKS LUB BACNET STEROWNIKI DO CENTRAL WENTYLACYJNYCH Z INTERFEJSEM LONWORKS LUB BACNET CZUJNIKI I ZADAJNIKI POMIESZCZENIOWE

4 ROZWIĄZANAIA W ZAKRESIE SYSTEMÓW WIZUALIZACJI PRACY INSTALACJI, BMS, CTTV DEKLARACJE ZGODNOŚCI I CERTYFIKATY

5 WSTĘP Przedstawiamy zbiór przykładowych rozwiązań automatyki dla najczęściej spotykanych układów HVAC i oświetlenia. Znajdują się w nim podstawowe rozwiązania układów regulacji i sterowania, możliwe do realizacji na urządzeniach Distech Controls. Większość z nich to kopie rzeczywistych, już zrealizowanych i sprawdzonych na obiektach układów automatyki. Distech Controls Inc. jest producentem systemów automatyki dla budynków opartych wyłącznie na otwartych, standardowych protokołach komunikacji. Posiada siedzibę w Montrealu Kanada i centralę na Europę we Francji. Poprzez biura regionalne jest obecny na całym świecie. Distech Controls oferuje wysoce konkurencyjne, wspierane najnowszą technologią rozwiązania koncentrując się na potrzebach klienta. Distech Controls to wysokiej jakości rozwiązania, zapewniające łatwe zarządzanie instalacjami, dające oszczędności energii, poprawę funkcjonowania instalacji oraz obniżenie kosztów inwestycji i eksploatacji. Pozwalają na łatwe, intuicyjne użycie zaawansowanych, wiodących na rynku technologii. Łatwe do zaprojektowania, integracji i zarządzania Proste w użyciu, lecz bogate od strony funkcjonalnej Poprawiają ekonomikę eksploatacji budynków Distech Controls jest aktywnym członkiem międzynarodowych organizacji i stowarzyszeń ustanawiających standardy w automatyce włączając w to: Open Systems Alliance, ZigBee Alliance, CABA. Jest również członkiem-sponsorem LONMARK Interoperability Association. Distech w Polsce obecny jest od 4 lat. Przez ten czas w oparciu o urządzenia Distech Controls wykonano w Polsce ponad 200 instalacji różnej wielkości, przeszkolono kilkadziesiąt osób w zakresie serwisu, programowania i projektowania. Liczba partnerów i zadowolonych klientów systematycznie wzrasta. Posiadamy w Polsce magazyn urządzeń oraz serwis zarówno w zakresie urządzeń jak i instalacji. Zatrudniamy zespół doświadczonych inżynierów gotowych w każdej chwili wesprzeć Państwa technicznie jeśli tylko zajdzie potrzeba. Szczegóły oraz lista referencyjna do poprania na stronie na: controls.eu i Zawartość Znajdziecie tu Państwo gotowe do wykorzystania we własnych projektach rozwiązania, a w tym: Zakres Opisy zastosowań dla danego typu instalacji oraz informacje o możliwych rozszerzeniach i wariantach rozwiązań. Schematy technologiczne Dokumentacje elektryczne zawierające schematy rozdzielnic, zestawienia elementów automatyki i aparatów elektrycznych Opisy funkcjonalne Przydatne materiały techniczne: o Opisy rozwiązań producenta systemów o Zestawienia porównawcze parametrów i funkcji dostępnych urządzeń o Tabele do doboru zaworów i siłowników o Listy dostępnych akcesoriów i opcji o Karty katalogowe produktów wykorzystanych w prezentowanych rozwiązaniach o Certyfikaty i deklaracje zgodności produktów o Listy referencyjne obiektów zrealizowanych w oparciu o urządzenia i systemy Distech Controls Układy automatyki klimakonwektorów Układy automatyki belek i sufitów chłodzących Układy automatyki VAV/VVT/CAV i stabilizacji ciśnienia Układy automatyki central wentylacyjnych Układy automatyki oświetlenia Układy automatyki żaluzji / rolet Rozwiązanie zintegrowane do zarządzania systemami: HVAC/ oświetlenie / żaluzje Informacje dotyczące dostępnych rozwiązań w zakresie systemów wizualizacji/bms/kontroli dostępu/cttv Aby ułatwić Państwu dobór automatyki dla różnych typów układów HVAC zamieszczamy tabele zawierające miniaturowe schematy technologiczne i skrócone charakterystyki rozwiązań. Brakuje czegoś potrzebnego? Ilość dostępnych rozwiązań jest znacznie większa niż zamieszczono w tym zbiorze, gdyż ciągle pojawiają się nowe. Niektóre, bardziej złożone rozwiązania są trudne do bezpośredniego wykorzystania i wymagają uzgodnień lub adaptacji (np. centrale basenowe, układy dla sal operacyjnych, farmacji itp.). Jeśli nie znajdziecie tu Państwo czegoś ważnego prosimy o kontakt. Znajdziemy, lub opracujemy aplikację dla dowolnego układu technologicznego z wykorzystaniem naszych sterowników 4

6 swobodnie programowalnych, lub pomożemy dobrać gotowe, specjalizowane urządzenie. Nasze 32 bitowe sterowniki posiadają ogromne możliwości w zakresie obróbki sygnałów dotyczących przemian powietrza i bogatą bibliotekę gotowych funkcji. Standardy interfejsów komunikacyjnych Aplikacje zostały opracowane w oparciu o sterowniki swobodnie programowalne umożliwiające komunikację w standardach komunikacyjnych LON FTT-10 lub BACnet. Większość urządzeń występuje w wersjach z obydwoma w/w interfejsami. Distech Controls dostarcza prawdziwie otwarte, wysokiej jakości rozwiązania, zapewniające swobodny wybór dostawców sprzętu, łatwość wymiany informacji z innymi standardowymi systemami, a przez to dużą elastyczność dla projektantów, integratorów systemów a przede wszystkim dla właścicieli budynków. Otwartość, narzędzia Inwestor, który decyduje się na nasze rozwiązania bądź urządzenia nie musi korzystać z naszego serwisu. Nasze urządzenia można zastąpić, lub uzupełnić innymi, spełniającymi wymogi otwartych standardów. Istnieje możliwość bezpośredniej współpracy i wymiany informacji urządzeń i systemów Distech, z urządzeniami i systemami innych producentów. Oferowane przez nas sterowniki mogą bezpośrednio współpracować praktycznie z dowolnymi czujnikami (z wyjątkiem termopar). Wyjścia sterowników także są uniwersalne i większość urządzeń obsługuje wszystkie powszechne w automatyce standardy sygnałów. Oprogramowanie narzędziowe do programowania i konfiguracji sterowników dostępne jest w postaci bezpłatnych plug-inów (wtyczek). Integratorzy systemów pracujący z otwartymi technologiami LonWorks lub BACnet mają swobodny dostęp do naszej technologii. Prawa autorskie: Zrzekamy się niniejszym praw autorskich do zamieszczonych tu dokumentów i rozwiązań na rzecz osób, które wykorzystają we własnych opracowaniach według własnego uznania, pod warunkiem, że materiały te nie zostaną użyte do promocji urządzeń firm konkurencyjnych. Deklaracja nie dotyczy znaków towarowych, kart katalogowych produktów i dokumentów producenta oznaczonych copyright [ ]. Formaty dokumentów: Udostępniamy wersje źródłowe dokumentów *.doc., *.xls., niezabezpieczone *.pdf. Na życzenie możemy dokonać konwersji do innych pożądanych formatów CAD szczególnie jeśli chodzi o schematy (w tym celu konieczny będzie kontakt i uzgodnienie szczegółów). Jeśli znajdziecie Państwo rozwiązanie docelowe, lub wymagające niewielkiej zmiany, czy uzupełnienia prosimy o kontakt dokonamy sugerowanych zmian i uzupełnień niezbędnych do Waszych zastosowań. Ogólne Znakomita większość dokumentów jest w języku polskim. Ze względu na ciągły rozwój produktów i konieczność aktualizacji dokumentacji może się zdarzyć, że niektóre karty katalogowe produktów niedawno zmodyfikowanych nie zostały jeszcze przetłumaczone i są w języku angielskim. Najnowsze materiały zawsze pojawiają się najpierw w języku angielskim. Materiały techniczne dotyczące programowania, konfiguracji, integracji itp. (przeznaczone głównie dla integratorów systemów, programistów, inżynierów i techników serwisu) nie są tłumaczone i dostępne będą tylko w języku angielskim. CENTRALE WENTYLACYJNE Podstawowe funkcje układów regulacji central wentylacyjnych: sterowanie pracą głównych elementów central wentylacyjnych (silniki wentylatorów, przepustnice, zawory, nawilżacze itp.) zabezpieczenie nagrzewnicy wodnej przed zamrożeniem zabezpieczenie wymienników odzysku przed zaszronieniem zabezpieczenie nagrzewnicy elektrycznej prze przegrzaniem zabezpieczenie silników wentylatorów, pomp, agregatów i napędów wymienników obrotowych sygnalizację pracy i awarii urządzeń kontrolę stanu zabrudzenia filtrów W ramach dostępnych wejść i wyjść możliwe jest również uwzględnienie w pomiaru i regulacji dodatkowych parametrów takich jak: prędkość powietrza w kanale ciśnienie, lub nad/podciśnienie powietrza, w stosunku do pomieszczenia zawartość w powietrzu innych substancji (CO 2, CO, VOC i innych) wilgotność względna, entalpia itp. Sterowanie i zabezpieczenia. Sposób wykonania, standardy i użyte urządzenia: Rozwiązań układów automatyki zależnie od wymagań i sposobu podejścia projektanta może być wiele. Poniżej opisano dostępne funkcje układów i zasady ich realizacji. Przedstawione tu przykłady są naszym zdaniem niezbędnym minimum. Dlatego też, w przypadku wykorzystania ich w bardziej rozbudowanych układach pracujących w BMS może zachodzić potrzeba wprowadzenia do sterowników dodatkowych sygnałów (np. monitoring filtrów, stanów zabezpieczeń elektrycznych, przełączników itp.). Sygnały te można wprowadzić na wolne wejścia uniwersalne lub wobec ich braku należy użyć dodatkowego modułu, lub większego sterownika. Przepustnica nawiewu - sterowanie pracą przez sterownik, zamykanie przepustnicy samoczynne (sprężyna zwrotna) następuje w przypadku zaniku zasilania, zadziałania zabezpieczenia przeciwzamrożeniowego nagrzewnicy (termostat nagrzewnicy) lub przy braku potwierdzenia pracy wentylatora (presostat wentylatora). W układach z recyrkulacją powietrza praca przepustnicy powiązana jest z pracą przepustnicy recyrkulacji, Przepustnica wywiewu - sterowanie pracą przez sterownik, w układach z recyrkulacją powietrza praca przepustnicy powiązana jest z pracą przepustnicy recyrkulacji, 5

7 Przepustnica recyrkulacji - w układach z odzyskiem ciepła lub chłodu przy pomocy recyrkulacji sterowanie pracą siłownika realizowane jest przez sterownik w celu uzyskania maksymalnego odzysku ciepła lub chłodu z pomieszczeń, praca przepustnicy powiązana jest z pracą przepustnicy wywiewu, W rozwiązaniach mogą występować napędy Siemens i Belimo. Presostat filtra - zadziałanie presostatu powoduje zapalenie kontrolki sygnalizującej zabrudzenia filtra, sygnalizacja w układach autonomicznych realizowana jest zwykle poza sterownikiem. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić ten sygnał na jedno z wolnych wejść. Presostat wentylatora - sygnał z presostatu przekazywany jest na wejście sterownika, jako potwierdzenia pracy układu, na czas rozruchu blokowany jest wewnętrznie przez sterownik, brak sygnału z presostatu powoduje wyłączenie wentylatorów oraz zamknięcie przepustnic nawiewu i wywiewu, Presostat wymiennika - zabezpiecza wymiennik przed wystąpieniem oszronienia, zadziałanie powoduje otwarcie przepustnicy obejścia wymiennika, do czasu ustąpienia osiadającego szronu na powierzchni wymiennika, W rozwiązaniach stosowane są presostaty: Typ PS 200 PS 600 Zakres nastaw Pa Pa Termostat nagrzewnicy wodnej - zabezpiecza nagrzewnicę przed zamarzaniem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic nawiewu i wywiewu, otwarcie zaworu nagrzewnicy na pełen przepływ czynnika grzewczego oraz załączenie pompy nagrzewnicy. Funkcje te realizowane są twardo drutowo na stykach bez udziału sterownika, choć dodatkowo są w nim zaprogramowane. Rozwiązanie takie daje gwarancję niezawodności działania zabezpieczenia również w wypadku uszkodzenia sterownika. Termostat nagrzewnicy elektrycznej - zabezpiecza nagrzewnicę przed przegrzaniem, powoduje wyłączenie zasilania nagrzewnicy oraz pracę wentylatorów zapewniającą schłodzenie nagrzewnicy, W rozwiązaniach stosowane są termostaty przeciwzamrożeniowe: Typ Charakterystyka 016-H8923 Termostat RANCO, kapilara 6m, automatyczny reset 016-H6922 Termostat RANCO, kapilara 2m, automatyczny reset 016-H8926 Termostat RANCO, kapilara 6m, ręczny reset Pompa nagrzewnicy - sterowanie pracą pompy realizowane jest przez sterownik. Zadziałanie termostatu nagrzewnicy również powoduje automatyczne załączenie pompy i wymuszenie obiegu czynnika grzewczego przez nagrzewnicę wodną, Nagrzewnica elektryczna - sterowanie pracą przez sterownik w zależności od zapotrzebowania na ciepło sygnałem PWM, oraz stopniowo. W układach kilkustopniowych jeden ze stopni sterowany jest płynnie PWM i doregulowuje jego mocą tak aby zapewnić płynne sterowanie w całym zakresie mocy. Agregat chłodniczy - sterowanie załączaniem pracy agregatu przez sterownik w zależności od zapotrzebowania chłodu. Siłownik zaworu nagrzewnicy - sterowanie przez sterownik zależnie od zapotrzebowania na ciepło, w przypadku zadziałania termostatu nagrzewnicy zawór jest automatycznie otwierany na pełen przepływ czynnika grzewczego funkcja ta jest realizowana poza sterownikiem, Siłownik zaworu chłodnicy sterowanie pracą przez sterownik w zależnie od zapotrzebowania na chłód W rozwiązaniach stosowane są siłowniki i zawory Controlli: Patrz tabele przeglądowe w załącznikach. Wymiennik krzyżowy - sterowanie pracą przepustnicy wymiennika przez sterownik, posiada zabezpieczenie przed zaszronieniem za pomocą presostatu lub czujnika temperatury. Wymiennik obrotowy - sterowanie pracą falownika wymiennika przez sterownik, posiada zabezpieczenie przed zaszronieniem za pomocą presostatu lub czujnika temperatury Wymiennik glikolowy - sterowanie pracą pompy oraz siłownika wymiennika przez sterownik, posiada zabezpieczenie przed zaszronieniem za pomocą presostatu lub czujnika temperatury Wymiennik rurka ciepła - sterowanie pracą przepustnicy wymiennika przez sterownik, posiada zabezpieczenie przed zaszronieniem za pomocą presostatu lub czujnika temperatury. Wentylatory nawiewu i wywiewu sterowanie przez sterownik. Potwierdzeniem pracy z presostatu danego wentylatora, brak sygnału po upływie określonego czasu od chwili załączenie układu powoduje wyłączenie wentylatorów oraz zamknięcie przepustnic nawiewu i wywiewu. Niektóre rozwiązania pozwalają na sterowanie wydajnością wentylatorów od programów czasowych lub przez użytkownika. Sterowanie wentylatorów poprzez falownik może być dwustopniowe. Istnieje wtedy możliwość dowolnych nastaw wartości sygnału wysterowania dla poszczególnych stopni pracy, z przedziału min-100%, Czujnik temperatury zewnętrznej W układach z odzyskiem ustala progi możliwości odzysku ciepła lub chłodu. Czujnik temperatury nawiewu W układach stałowartościowych główna wartość regulowana, w pozostałych pomiar pomocniczy do nawiewu kompensacyjnego i ograniczeń temperatury nawiewu dla zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją na nawiewie Czujnik temperatury pomieszczenia - pomiar temperatury powietrza w pomieszczeniu, jest wbudowany do zadajnika typu SmartSensor instalowanego w pomieszczeniu, może być wykorzystywany do regulacji pod warunkiem montażu w reprezentatywnym miejscu. 6

8 Czujnik temperatury wywiewu w układach kompensacyjnych główny czujnik pomiarowy, w oparci o ten pomiar wyznaczana jest temperatura nawiewu, Czujnik temperatury za wymiennikiem - stanowi zabezpieczenie wymiennika przed oszronieniem przy spadku temperatury na wywiewie poniżej (zwykle ~7 C) stopniowo otwierane jest obejście aby nie dopuścić do oblodzenia, Pomieszczeniowy czujnik z zadajnikiem temperatury typu SmartSensor. Połączenie ze sterownikiem dwuprzewodową linia komunikacyjną Smartlink. Dostępnych jest klika wersji urządzenia. Najpopularniejsza wersja SmartSensor-200 umożliwia zdalne załączanie/wyłączanie układu, pozwala nastawę temperatury i zmianę stanu zajętości pomieszczenia, sterowanie trybami pracy centrali wentylacyjnej lub innego urządzenia - w zależności od programu sterownika może wywoływać różne zachowania układu: praca ze zmniejszoną lub zwiększoną wydajnością, obniżenia temperatury, wymuszenie grzania lub chłodzenia, free cooling, szybie poranne nagrzewanie lub chłodzenie, szersza strefa martwa w układach grzanie/chłodzenie, wyłączenie z okresowym przewietrzaniem, zapalanie i gaszenie światła itp.. Pomieszczeniowy czujnik z zadajnikiem temperatury typu SmartVue. Połączenie ze sterownikiem dwuprzewodową linia komunikacyjną typu skrętka 4 parowa. Swobodnie programowalne urządzenie o bardzo dużych możliwościach w zakresie wyświetlania, sygnalizacji i nastawiania parametrów. Posiada szereg możliwych do wykorzystania ikon, tekstów i parametrów pozwalających na nastawę i wyświetlanie wielu, praktycznie dowolnych wielkości fizycznych, jak również komunikatów tekstowych. Obecnie współpracuje z rodzinami sterowników ECL i ECB. Załączanie układów: Układy automatyki umożliwiają pracę central wentylacyjnych w zależności od zewnętrznego sygnału typu styk beznapięciowy (np. zegar z programem czasowym), wewnętrznego zegara/harmonogramu czasowego, poprzez czujnik/zadajnik typu SmartSensor, sygnału z BMS otrzymanego poprzez sieć komunikacyjną, lub lokalnie z przełącznika na elewacji szafy zasilająco-sterującej. 7

9 BELKI CHŁODZĄCE Lp. Rodzaj układu Schemat technologiczny Opis B1 Belka chłodząca Układ sterow ania belką chłodzącą. Sterow nik regulując odpow iednio zaw orem utrzymuje żądaną temperaturę. Układ zabezpieczony został czujnikiem punktu rosy, chroniąc belkę przed skraplaniem się kondensatu na jej pow ierzchni. Zadajnik temperatury posiada rów nież w budow any czujnik temperatury co pozw ala na jej pomiar w pomieszczeniu i regulację. B2 2 niezależne belki chłodzące Układ sterow ania 2 niezależnymi belkami chłodzącymi. Sterow nik posiada dw a niezależne obw ody sterow ania. Regulując odpow iednio zaw orami utrzymuje żądaną temperaturę w dw óch osobnych pomieszczeniach. Układ zabezpieczony został czujnikami punktu rosy, chroniąc belki przed skraplaniem się kondensatu na ich pow ierzchni. Istnieje możliw ość podłączenia dw óch niezależnie działających zadajników temperatury. Każdy z nich posiada w budow any czujnik temperatury, co pozw ala na jej pomiar w każdym z pomieszczeń osobno oraz niezależną regulację. 8

10 B1 - STEROWANIE BELKĄ CHŁODZĄCĄ SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI B1 Pojedyncza belka chłodząca. Pomiar i zadawanie temperatury z zadajnika montowanego w pomieszczeniu. Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika Karno SRC-427. Ten model sterownika posiada następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworem belki chłodzącej w celu utrzymania zadanej przez użytkownika temperatury pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia wykorzystuje czujnik punktu rosy zabezpieczający przed kondensacją na powierzchni belki może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW albo grzejnikiem (wodnym lub elektrycznym) posiada interfejs LON 2.0* pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik Karno SRC-427 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / czujnik punktu rosy lub termostat przełączający / czujnik temperatury pomieszczenia / czujnik obecności / licznik impulsów / regulator przepływu / czujnik jakości powietrza 0-10V) Złącze cyfrowe RJ9 8 wyjść (przekaźnik dla nagrzewnicy elektrycznej 230VAC / 2 wyjścia analogowe 0-10VDC / 2 wyjścia triakowe 230VAC / wyjście przekaźnikowe 230VAC / 3 wyjścia do sterowania prędkością wentylatora) Zadajnik z czujnikiem temperatury Karno RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa Uwaga: Istnieją również radiowe zadajniki pomieszczeniowe które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. Czujnik punktu rosy CPR-F 9

11 Siłownik zaworu Zawór Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Piloty zdalnego sterowania na podczerwień do wyboru: TCIR-C nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, istnieje możliwość montażu naściennego TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również odbiorniki w technologii radiowej. Dodatkowe opcje, takie jak sterowanie oświetleniem, żaluzjami, automatyczna kontrola zajętości realizowana za pomocą czujnika ruchu oraz sensor oświetlenia, dostępne są w przypadku użycia sterowników serii IRC. Schemat połączeń sterownika z urządzeniami: 10

12 Zestaw urządzeń potrzebnych do realizacji tego układu: Urządzenie Belka chłodząca o mocy wymiennika 1,5kW sterowana z zadajnika pomieszczeniowego. Dokumentacja elektryczna znajduje się w osobnym dokumencie: B1.pdf. Automatyka - sterownik Karno SRC zadajnik Karno RS-DL2 - zawór wymiennika VMX11P - siłownik zaworu MVX21 - czujnik punktu rosy CPR-F Uwaga: Istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC o symbolach MVX41 i MVX42. W takim przypadku konieczne jest użycie sterownika Karno SRC-428 (posiada te same funkcje, co SRC-427). Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V lub MVT57- proporcjonalny). Ponieważ siłowniki MVT44 i 57 wymagają zasilania 24V należy użyć sterownika SRC-428. Układ ten można zrealizować również w oparciu o inne urządzenia: np. sterownik ECP czujnik/zadajnik EC SmartSensor - LonWorks lub sterownik ECB czujnik/zadajnik EC SmartVue - BACnet Ze względu na konieczność zasilania 24V jest to nieco mniej wygodne za to możliwości jego zaprogramowania są praktycznie nieograniczone. 11

13 B2 - STEROWANIE BELKAMI CHŁODZĄCYMI W DWÓCH NIEZALEŻNYCH POMIESZCZENIACH SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI B2 Dwie niezależne belki chłodzące w przylegających do siebie pomieszczeniach. Każda z belek sterowana oddzielnie z zadajników pomieszczeniowych. Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika Karno SRC-427-DL. Ten model sterownika posiada dwa niezależne obwody sterowania. Każdy z obwodów spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworem belki chłodzącej w celu utrzymania zadanej przez użytkowników temperatury pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia wykorzystuje czujnik punktu rosy zabezpieczający przed kondensacją na powierzchni belki może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 1,2kW albo grzejnikiem (wodnym lub elektrycznym) posiada interfejs LON 2.0* pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada wyjście przekaźnikowe 230VAC oraz wyjście analogowe 0-10VDC posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik Karno SRC-427-DL Zasilanie 230VAC Komunikacja LON wejść po 3 wejścia dla każdego obwodu sterowania (styk otwarcia okna / czujnik punktu rosy lub termostat przełączający / czujnik temperatury pomieszczenia) 2 złącza cyfrowe RJ9 10 wyjść po 5 dla każdego obwodu sterowania (przekaźnik dla nagrzewnicy elektrycznej 230VAC / 2 wyjścia triakowe 230VAC / wyjście przekaźnikowe 230VAC / wyjście analogowe 0-10VDC) Zadajnik z czujnikiem temperatury Karno RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa Uwaga: Istnieją również radiowe zadajniki pomieszczeniowe które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. 12

14 Siłowniki zaworów 2szt. Zawory 2szt. Czujnik punktu rosy CPR-F 2szt. Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Piloty zdalnego sterowania na podczerwień do wyboru: TCIR-C nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, istnieje możliwość montażu naściennego TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również odbiorniki w technologii radiowej. Dodatkowe opcje, takie jak sterowanie oświetleniem, żaluzjami, automatyczna kontrola zajętości realizowana za pomocą czujnika ruchu oraz sensor oświetlenia, dostępne są w przypadku użycia sterowników serii IRC. Schemat połączeń sterownika z urządzeniami: 13

15 Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Dwie belki chłodzące o mocy wymiennika 1,5kW każda, w osobnych pomieszczeniach sterowane niezależnie z zadajników Automatyka - sterownik Karno SRC-427-DL - zadajnik Karno RS-DL2 2szt. - zawór wymiennika VMX11P 2szt. - siłownik zaworu MVX21 2szt. - czujnik punktu rosy CPR-F 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: B2.pdf. Uwaga: Istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC o symbolach MVX41 i MVX42. W takim przypadku konieczne jest użycie sterownika Karno SRC-428 (posiada te same funkcje, co SRC-427). Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V lub MVT57- proporcjonalny). Ponieważ siłowniki MVT44 i 57 wymagają zasilania 24V należy użyć sterownika SRC-428. Układ ten można zrealizować również w oparciu o inne urządzenia: np. sterownik ECP czujnik/zadajnik EC SmartSensor - LonWorks lub sterownik ECB czujnik/zadajnik EC SmartVue - BACnet Ze względu na konieczność zasilania 24V jest to nieco mniej wygodne za to możliwości jego zaprogramowania są praktycznie nieograniczone. 14

16 KLIMAKONWEKTORY Lp. Rodzaj układu Schemat technologiczny Opis F1 Fan Coil 2 rurow y Fan Coil 2 rurow y z możliw ością grzania lub chłodzenia. Pomiar i zadaw anie temperatury z zadajnika montow anego w pomieszczeniu. Trzy biegi w entylatora. F2 Fan Coil 4 rurow y Fan Coil 4 rurow y z możliw ością grzania lub chłodzenia. Pomiar i zadaw anie temperatury z zadajnika montow anego w pomieszczeniu. Trzy biegi w entylatora. 15

17 STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F1 - FAN COIL 2 RUROWY SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI F1 Fan Coil 2 rurowy z możliwością grzania lub chłodzenia (dwufunkcyjny), oraz z wentylatorem trzy-biegowym. Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika Karno FCC-427. Ten model sterownika spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworem wymiennika w celu utrzymania zadanej przez użytkownika temperatury na podstawie pomiaru temperatury z czujnika przylgowego (sprawdza czy czynnik roboczy jest grzewczy czy chłodniczy) zezwala bądź blokuje pracę urządzenia reguluje wydatkiem wentylatora (3 biegi) pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia, jednocześnie pozostaje aktywna funkcja przeciwzamrożeniowa może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW posiada interfejs LON 2.0* pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik Karno FCC-427 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / termostat przełączający / czujnik temperatury pomieszczenia lub czujnik na wlocie do Fan Coila) Złącze cyfrowe RJ9 6 wyjść (przekaźnik dla nagrzewnicy elektrycznej 230VAC / 2 wyjścia triakowe 230VAC / 3 wyjścia sterujące prędkością wentylatora) Zadajnik z czujnikiem temperatury Karno RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa Uwaga: Istnieją również radiowe zadajniki pomieszczeniowe które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. Przylgowy czujnik temperatury AS-NTC020 16

18 Siłownik zaworu Zawór Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Piloty zdalnego sterowania na podczerwień do wyboru: TCIR-C nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, istnieje możliwość montażu naściennego TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również odbiorniki w technologii radiowej. Dodatkowe opcje, takie jak sterowanie oświetleniem, żaluzjami, automatyczna kontrola zajętości realizowana za pomocą czujnika ruchu oraz sensor oświetlenia, sterowanie zaworami 0-10V dostępne są w przypadku użycia sterowników serii IRC i SRC. Schemat połączeń sterownika z urządzeniami: 17

19 Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Fan Coil 2 rurowy, wymiennik o mocy 10kW, wentylator trzybiegowy, pomiar temperatury w pomieszczeniu. Automatyka - sterownik Karno FCC zadajnik Karno RS-DL4 - zawór VMX24P - siłownik zaworu MVX22 Dokumentacja elektryczna znajduje się w osobnym dokumencie: F1.pdf. Uwaga: Istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC o symbolach MVX41 i MVX42. W takim przypadku konieczne jest użycie sterownika Karno FCC-428 (posiada te same funkcje, co FCC-427). Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V). Ponieważ siłownik MVT44 wymaga zasilania 24V należy użyć sterownika SRC-428. Układ ten można zrealizować również w oparciu o inne urządzenia: np. sterowniki LonWorks z rodziny ECC-PFCU z czujnikiem/zadajnikiem EC SmartSensor-FC lub zwykłym EC Sensor-SOF Zestawienie porównawcze na końcu opracowania. 18

20 STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F2 - FAN COIL 4 RUROWY SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI F2 Fan Coil 4 rurowy z możliwością grzania lub chłodzenia, oraz z wentylatorem trzy-biegowym. Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika Karno FCC-427. Ten model sterownika spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworami nagrzewnicy i chłodnicy w celu utrzymania zadanej przez użytkownika temperatury reguluje wydatkiem wentylatora (3 biegi) pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia, jednocześnie pozostaje aktywna funkcja przeciwzamrożeniowa może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW posiada interfejs LON 2.0 pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik Karno FCC-427 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / termostat przełączający / czujnik temperatury pomieszczenia lub czujnik na wlocie do Fan Coila) Złącze cyfrowe RJ9 6 wyjść (przekaźnik dla nagrzewnicy elektrycznej 230VAC / 2 wyjścia triakowe 230VAC / 3 wyjścia sterujące prędkością wentylatora) Zadajnik z czujnikiem temperatury Karno RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa Uwaga: Istnieją również radiowe zadajniki pomieszczeniowe które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. Siłowniki zaworów 2szt. Zawory 2szt. Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: 19

21 Piloty zdalnego sterowania na podczerwień do wyboru: TCIR-C nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, istnieje możliwość montażu naściennego TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również odbiorniki w technologii radiowej. Dodatkowe opcje, takie jak sterowanie oświetleniem, żaluzjami, automatyczna kontrola zajętości realizowana za pomocą czujnika ruchu oraz sensor oświetlenia, sterowanie zaworami 0-10V dostępne są w przypadku użycia sterowników serii IRC i SRC. Schemat połączeń sterownika z urządzeniami: 20

22 Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Fan Coil 4 rurowy, nagrzewnica 10,8kW, chłodnica 7kW, wentylator trzy-biegowy, pomiar temperatury w pomieszczeniu. Automatyka - sterownik Karno FCC zadajnik Karno RS-DL4 - zawór chłodnicy VMX21P - zawór nagrzewnicy VMX12P - siłownik zaworu MVX21 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: F2.pdf. Uwaga: Istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC o symbolach MVX41 i MVX42. W takim przypadku konieczne jest użycie sterownika Karno FCC-428 (posiada te same funkcje, co FCC-427). Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V). Ponieważ siłownik MVT44 wymaga zasilania 24V należy użyć sterownika SRC-428. Układ ten można zrealizować również w oparciu o inne urządzenia: np. sterowniki LonWorks z rodziny ECC-PFCU z czujnikiem/zadajnikiem EC SmartSensor-FC lub zwykłym EC Sensor-SOF Zestawienie porównawcze na końcu opracowania. 21

23 STEROWANIE UKŁADEM STEREFOWYM ORAZ ŻALUZJAMI I OŚWIETLENIEM W POMIESZCZENIU - ROZWIĄZANIE MODUŁOWE - SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI Dowolny układ strefowy (np. belka chłodząca lub klimakonwektor), oraz dodatkowo sterowanie żaluzjami i oświetleniem w pomieszczeniu Sposób sterowania: Sterowanie odbywa się przy użyciu sterowników serii IRC. Sterowniki te posiadają następujące funkcje: pozwalają na podłączenie styku otwarcia okna w celu wyłączenia urządzenia pozwalają na podłączenie czujnika punktu rosy mogą sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW posiadają wyjścia do sterowania zaworami krokowymi lub proporcjonalnymi posiadają trzy wyjścia do sterownia prędkością wentylatora posiadają interfejs LON 2.0 lub BACnet * pozwalający na podłączenie urządzeń do systemu monitoringu budynku posiadają złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Sterowanie żaluzjami odbywa się przy pomocy modułu IRC-B2S. Posiada on dwa wyjścia, pozwalające na sterowanie żaluzjami w dwóch położeniach góra/dół. Sterowanie oświetleniem odbywa się przy pomocy modułu IRC-B2LG. Posiada on dwa wyjścia pozwalające na załączanie i wyłączanie oświetlenia, oraz na regulację natężenia światła. Niezbędne urządzenia automatyki: Sterownik Karno IRC-SRC-427 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / czujnik punktu rosy lub termostat przełączający / czujnik temperatury pomieszczenia / czujnik obecności / licznik impulsów / regulator przepływu / czujnik jakości powietrza 0-10V) Złącze cyfrowe RJ9 8 wyjść (przekaźnik dla nagrzewnicy elektrycznej 230VAC / 2 wyjścia analogowe 0-10VDC / 2 wyjścia triakowe 230VAC / wyjście przekaźnikowe 230VAC /3 wyjścia sterujące prędkością wentylatora) Uwaga: Istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC o symbolach MVX41 i MVX42. W takim przypadku konieczne jest użycie sterownika Karno IRC-SRC-428 (posiada te same funkcje, co IRC- SRC-427). Moduł sterowania żaluzjami Karno IRC-B2S Zasilanie 230VAC Złącze cyfrowe RJ9 2 wyjścia 230VAC (5A) sterujące żaluzjami góra/dół Uwaga: Istnieją również moduły sterujące żaluzjami zasilanymi napięciem 24VAC. 22

24 Moduł sterowania oświetleniem Karno IRC-B2LG Zasilanie 230VAC Złącze cyfrowe RJ9 2 wyjścia 1-10V (3mA) sterujące oświetleniem wyposażonym w stateczniki (załączanie / wyłączanie / ściemnianie) Uwaga: Istnieją również moduły jedynie załączające oświetlenie, nieposiadające funkcji ściemniania. Zadajnik z czujnikiem temperatury Karno RS: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-LCD pomiar temperatury w C i nastawa, oraz wymuszenie zajętości i prędkości wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym), możliwość sterowania żaluzjami i oświetleniem. Siłowniki zaworów Zawory Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Pilot zdalnego sterowania na podczerwień TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie żaluzjami i oświetleniem TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie żaluzjami i oświetleniem, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Miniaturowy czujnik podczerwieni MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również czujniki w technologii radiowej. Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Fan Coil 4 rurowy, nagrzewnica 10,8kW, chłodnica 7kW, wentylator trzy-biegowy, pomiar temperatury w pomieszczeniu, sterowanie dwoma obwodami oświetlenia i dwiema żaluzjami. Automatyka - sterownik Karno IRC-SRC moduł sterowania żaluzjami Karno IRC-B2F - moduł sterowania oświetleniem Karno IRC-B2LG - pilot zdalnego sterowania TCND-IT-PM - miniaturowy czujnik podczerwieni MS2-I-PL - zawór chłodnicy VMX21P - zawór nagrzewnicy VMX12P - siłownik zaworu MVX21 2szt. 23

25 Sposób sterowania: STEROWANIE ŻALUZJAMI I OŚWIETLENIEM Do sterowania żaluzjami i oświetleniem służą sterowniki Karno CTR. W zależności od wielkości układu tzn. ilości żaluzji i obwodów oświetleniowych, istnieje kilka rodzajów sterowników. Każdy z nich posiada interfejs LonWorks, który pozwala na podgląd i sterowanie z systemów monitoringu budynków, oraz złącze RJ9 pozwalające na łączenie poszczególnych sterowników oraz urządzeń peryferyjnych. Istnieje też seria sterowników CTR-DALI które służą do sterowania statecznikami lamp połączonych w sieć DALI, w której każdy ze stateczników posiada własny adres. Sterowniki żaluzji: Sterowniki te, w zależności od wielkości mogą obsługiwać 4 lub 8 żaluzji. Wykonują funkcje podnoszenia i opuszczania, a sterowniki do żaluzji zasilanych napięciem 24VAC, wykonują również funkcję obrotu. Dostępne są dwie wersje do żaluzji zasilanych napięciem 230VAC lub 24VAC. CTR-4S230 4 wyjścia 230VAC CTR-8S230 8 wyjść 230VAC CTR-4L-4S230 sterownik kombinowany: 4 wyjścia 230VAC do sterowania oświetleniem i 4 wyjścia 230VAC do sterowania żaluzjami CTR-4S24 4 wyjścia 24VAC CTR-8S24 8 wyjść 24VAC Sterowniki oświetlenia: Sterowniki te, w zależności od wielkości mogą obsługiwać 4 lub 8 obwodów oświetlenia. Dostępne są dwie funkcje: załączanie i wyłączanie układów oświetlenia lub płynne sterowanie natężeniem światła. Realizowane jest to poprzez sygnał napięciowy 1-10V sterujący statecznikami lamp. CTR-4L 4 wyjścia 230VAC do załączania i wyłączania oświetlenia CTR-8L 8 wyjść 230VAC do załączania i wyłączania oświetlenia CTR-4LD 4 wyjścia 1-10VDC do płynnej regulacji oświetlenia CTR-8LD 8 wyjść 1-10VDC do płynnej regulacji oświetlenia CTR-DALI-LR8 sterownik dedykowany do dużych pomieszczeń obsługujący do 64 stateczników lamp zarządzanych maksymalnie w 8 grupach. CTR-DALI-LR16 sterownik dedykowany do dużych pomieszczeń obsługujący do 64 stateczników lamp zarządzanych maksymalnie w 16 grupach. CTR-8LDALI sterownik do mniejszych pomieszczeń posiadający 8 wyjść obsługujących łącznie do 16 stateczników lamp zarządzanych maksymalnie w 8 grupach. Urządzenia peryferyjne: Odbiornik podczerwieni RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) Uwaga: Dostępne są również odbiorniki w technologii radiowej. Miniaturowy czujnik podczerwieni MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury Uwaga: Dostępne są również czujniki w technologii radiowej. 24

26 Piloty zdalnego sterowania na podczerwień TCIR-S sterowanie żaluzjami i oświetleniem, istnieje możliwość montażu naściennego TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie żaluzjami i oświetleniem TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie żaluzjami i oświetleniem, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Interfejs do przycisków naściennych Moduł ITR WMS-PB-8DI interfejs pozwalający na podłączenie ośmiu włączników oświetlenia lub przycisków sterujących roletami. ITR moduł rozszerzeń, posiada 4 złącza RJ9 pozwalające na przyłączenie odbiorników i czujników podczerwieni lub radiowych. Kompatybilne stateczniki lamp: EL1x14si, EL1x49si firmy HELVAR QTI DALI FQ 1-24/24 DIM, QTI DALI 4x18 DIM firmy OSRAM HF R TD , HF R TD 254, HF R II HF-R TD 254, HF R TD 314 firmy PHILIPS 25

27 UKŁADY VAV Lp. Rodzaj układu Schemat technologiczny Opis V1 Układ stabilizacji temperatury w pomieszczeniu Układ sterow ania przepustnicą regulacyjną VAV. Układ utrzymuje zadaną temperaturę w pomieszczeniu odpow iednio regulując przepustnicą. Posiada monitoring filtra na naw iew ie. Istnieje możliw ość montażu czujnika w kanale naw iew nym lub w pomieszczeniu. Istnieje możliw ość podłączenia panela sterow niczego do pomiaru i zadaw ania temperatury. Istnieje możliw ość sterow ania nagrzew nicą elektryczną bądź siłow nikami zaw orów. V2 Układ stabilizacji ciśnienia w pomieszczeniu Układ sterow ania przepustnicą regulacyjną. Układ utrzymuje zadane ciśnienie w pomieszczeniu odpow iednio regulując przepustnicą. Posiada monitoring filtrów na naw iew ie i w yw iew ie. Istnieje możliw ość sterow ania nagrzew nicą elektryczną bądź siłow nikami zaw orów. V3 Układ stabilizacji temperatury i ciśnienia w pomieszczeniu Układ sterow ania 2 przepustnicami regulacyjnymi. Układ utrzymuje zadaną temperaturę i ciśnienie w pomieszczeniu. Posiada monitoring filtrów na naw iew ie i w yw iew ie. Istnieje możliw ość podłączenia panela sterow niczego do pomiaru i zadaw ania temperatury. Istnieje możliw ość sterow ania nagrzew nicą elektryczną bądź siłow nikami zaw orów. V4 Układ stabilizacji temperatury i ciśnienia w pomieszczeniu Układ sterow ania przepustnicą regulacyjną oraz nagrzew nicą i chłodnicą strefow ą. Układ urzymuje zadaną temperaturę w pomieszczeniu sterując zaw orami nagrzew nicy i chłodnicy. Utrzymuje zadane ciśnienie w pomieszczeniu odpow iednio regulując przepustnicą. Posiada monitoring filtrów na naw iew ie i w yw iew ie. Istnieje możliw ość podłączenia panela sterow niczego do pomiaru i zadaw ania temperatury. Istnieje możliw ość sterow ania nagrzew nicą elektryczną. 26

28 V1 - UKŁAD STABILIZACJI TEMPERATURY W POMIESZCZENIU V1 SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI Układ regulacji urządzenia VAV (o zmiennym strumieniu powietrza). Układ utrzymuje temperaturę w pomieszczeniu poprzez zmianę strumienia nawiewanego powietrza w zadanych granicach. Użycie pomieszczeniowego czujnika z zadajnikiem (SmartSensor-VAV) pozwala dodatkowo na: zadawanie przez użytkownika temperatury i zmiany stanu zajętości pomieszczenia. Sterownik posiada dodatkowe 2 wejścia i 2 wyjścia, które zależnie od potrzeb pozwalają na realizację dodatkowych funkcji. Szczegóły w opisie. Sposób sterowania: Układ utrzymuje temperaturę w pomieszczeniu poprzez zmianę strumienia nawiewanego powietrza w zadanych granicach. Użycie pomieszczeniowego czujnika z zadajnikiem (SmartSensor-VAV) pozwala dodatkowo na: zadawanie przez użytkownika temperatury, zmiany stanu zajętości pomieszczenia (np. wymuszone wcześniejsze przejście w stan oszczędny, przedłużenie czasu normalnej pracy, przełączenie do pracy w stanie komfort w dniach wolnych, poza normalnym harmonogramem). Sterownik posiada dodatkowo do wykorzystania (2 wejścia i 2 wyjścia), które zależnie od potrzeb pozwalają na realizację dodatkowych funkcji: monitorowanie stanu filtrów w nawiewnikach sterowanie dodatkowymi nagrzewnicami (wodnymi poprzez zawory oraz elektrycznymi on/off i PWM) a także chłodnicami strefowymi na obsługiwanym nawiewie (wówczas przydatny dodatkowy pomiar temperatury nawiewu), a także sterowanie oświetleniem pomieszczeń (on/off) np. samoczynne wyłączenie oświetlenia poza ustalonymi godzinami pracy z wcześniejszym ostrzeżeniem mrugnięciami i możliwością ręcznego załączenia. pomiar temperatury na wywiewie (dodatkowo lub zamiast czujnika pomieszczeniowego) sterowanie wydatkiem od czujnika jakości powietrza w pomieszczeniu współpracę z innymi elementami wentylacyjnymi np. digestorium, dodatkowe wywiewy możliwość przyjęcia sygnału o załączeniu tych urządzeń celem zwiększenia strumienia nawiewu przyjęcia innych sygnałów wymuszających stan pracy (np. z zestyków ręcznych wyłączników, współpraca z oświetleniem, urządzeniami nieposiadającymi interfejsów komunikacyjnych, blokada nagrzewnic i chłodnic przy zatrzymaniu centrali wentylacyjnej zasilającej dany układ, blokada chłodnicy strefowej od czujnika kondensacji, zamknięcie przepustnicy na wypadek pożaru itp.) przy podłączeniu odbiornika bezprzewodowego może współpracować z czujnikami i innymi urządzeniami bezprzewodowymi i przyjąć od nich do 14 różnych sygnałów. Jeśli ilość wejść lub wyjść jest niewystarczająca dostępny jest również sterownik ECP-VAV, który posiada: 4 wejścia uniwersalne, 4 wyjścia triakowe i 2 wyjścia uniwersalne (analogowe lub binarne) Sterowniki te mogą pracować zarówno w systemie BMS jak i autonomicznie. Niezależnie od tego, mogą samodzielnie wymieniać miedzy sobą dane, które można wykorzystać przy realizacji różnych funkcji sterowania (korzystanie ze wspólnych pomiarów, harmonogramów czasowych, stanów pracy, informacji o wymuszeniach itp.) We współpracy z innymi elementami automatyki Distech Controls (np. Ekran LCD typu EC-Display, sterownikami central wentylacyjnych, serwerem internetowym typu i.lon a także innych urządzeń wyposażonych w zegar czasu rzeczywistego mogą realizować funkcje obniżeń zgodnie z własnym ustalonym harmonogramem bez konieczności włączania do BMS.) Dostępne są wersje urządzeń z komunikacją BACnet lub LonWorks. Listę najczęściej stosowanych urządzeń współpracujących ze sterownikiem można zobaczyć w jego karcie katalogowej. Niezbędne urządzenia automatyki: Sterownik ECP-VAVs Zasilanie 24VAC/DC ± 15% Komunikacja LonWorks 2 wejścia uniwersalne 2 wyjścia triakowe Pomieszczeniowy czujnik temperatury WRF04NTC10k Wyjście pasywne rezystancyjne o charakterystyce NTC10k 27

29 Presostat filtra Opcje dodatkowe: Zadajnik EC SmartSensor-VAV Wbudowany czujnik temperatury NTC10k, o zakresie pomiarowym 5 C 40 C Port komunikacyjny 2 liniowy wyświetlacz LCD Nastawa wartości zadanej Przycisk wymuszania trybu zajętości Wyświetlanie temperatury pomieszczenia Kanałowy czujnik temperatury AKF NTC10k Zestaw urządzeń potrzebnych do realizacji tego układu: Urządzenie Układ regulacji temperatury w pomieszczeniu z możliwością nastawy, przy użyciu regulatora przepływu oraz monitoring filtra. Automatyka - sterownik ECP-VAVs - zadajnik EC SmartSensor-VAV - presostat filtra PS600 Dokumentacja elektryczna znajduje się w osobnym dokumencie: V1.pdf. 28

30 V2 - UKŁAD STABILIZACJI CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI V2 Układ stabilizacji ciśnienia względnego w pomieszczeniu za pomocą przepustnicy regulacyjnej. Stosowany głównie w obiektach gdzie konieczne jest zapewnienie gradientów ciśnień miedzy pomieszczeniami lub w stosunku do otoczenia oraz kompensacji zabrudzenia filtrów w nawiewnikach i wywiewnikach. Rezerwa Wejść i wyjść pozwala na dodatkowe funkcje szczegóły w opisie. Sposób sterowania: Układ stabilizacji ciśnienia względnego w pomieszczeniu za pomocą przepustnicy regulacyjnej. Stosowany głównie w obiektach gdzie konieczne jest zapewnienie gradientów ciśnień miedzy pomieszczeniami lub w stosunku do otoczenia oraz kompensacji zabrudzenia filtrów w nawiewnikach i wywiewnikach. Na podstawie pomiaru różnicy ciśnień (dodatkowym, zewnętrznym przetwornikiem różnicy ciśnień - ze względu na wymaganą najczęściej dokładność w zakresie niskich ciśnień) sterownik zmienia stopień otwarcia przepustnicy na wywiewie, aby zapewnić utrzymanie ciśnienia. Sterownik posiada dodatkowo do wykorzystania (2 wejścia i 2 wyjścia), które zależnie od potrzeb pozwalają na realizację dodatkowych funkcji: monitorowanie stanu filtrów w nawiewnikach sterowanie dodatkowymi nagrzewnicami (wodnymi poprzez zawory i elektrycznymi on/off i PWM) i chłodnicami strefowymi na obsługiwanym nawiewie (wówczas przydatny jest dodatkowy pomiar temperatury nawiewu), a także sterowanie oświetleniem pomieszczeń (on/off) np. samoczynne wyłączenie oświetlenia poza ustalonymi godzinami pracy z wcześniejszym ostrzeżeniem mrugnięciami i możliwością ręcznego załączenia. pomiar temp na wywiewie (dodatkowo lub zamiast czujnika pomieszczeniowego) przyjęcia innych sygnałów wymuszających stan pracy (np. z zestyków ręcznych wyłączników, współpraca z oświetleniem, urządzeniami nieposiadającymi interfejsów komunikacyjnych, blokada nagrzewnic i chłodnic przy zatrzymaniu centrali wentylacyjnej zasilającej dany układ, blokada chłodnicy strefowej od czujnika kondensacji, zamknięcie przepustnicy na wypadek pożaru itp.) przy podłączeniu odbiornika bezprzewodowego może współpracować z czujnikami i innymi urządzeniami bezprzewodowymi i przyjąć od nich do 14 różnych sygnałów. Jeśli ilość wejść lub wyjść jest niewystarczająca dostępny jest również sterownik ECP-VAV, który posiada: 4 wejścia uniwersalne, 4 wyjścia triakowe i 2 wyjścia uniwersalne (analogowe lub binarne). Sterowniki te mogą pracować zarówno w systemie BMS jak i autonomicznie. Niezależnie od tego, mogą samodzielnie wymieniać miedzy sobą dane, które można wykorzystać przy realizacji różnych funkcji sterowania (korzystanie ze wspólnych pomiarów, harmonogramów czasowych, stanów pracy, informacji o wymuszeniach itp.). We współpracy z innymi elementami automatyki Distech Controls (np. Ekran LCD typu EC-Display, sterownikami central wentylacyjnych, serwerem internetowym typu i.lon a także innych urządzeń wyposażonych w zegar czasu rzeczywistego mogą realizować funkcje obniżeń zgodnie z własnym ustalonym harmonogramem bez konieczności włączenie do BMS.) Dostępne są wersje urządzeń z komunikacją BACnet i LonWorks. Listę najczęściej stosowanych urządzeń współpracujących ze sterownikiem można zobaczyć w jego karcie katalogowej. Niezbędne urządzenia automatyki: Sterownik ECP-VAV Przetwornik ciśnienia DPT±100AV Presostat filtra 2szt. Zasilanie 24VAC/DC ± 15% Komunikacja LonWorks 4 wejścia uniwersalne 4 wyjścia triakowe 2 wyjścia uniwersalne 29

31 Zestaw urządzeń potrzebnych do realizacji tego układu: Urządzenie Układ stabilizacji ciśnienia względnego w pomieszczeniu za pomocą przepustnicy regulacyjnej oraz monitoring filtrów. Automatyka - sterownik ECP-VAV - przetwornik ciśnienia DPT±100AV - presostat filtra PS600 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: V2.pdf. 30

32 V3 - UKŁAD STABILIZACJI TEMPERATURY I CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU ZA POMOCĄ PRZEPUSTNIC REGULACYJNYCH SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI V3 Układ stabilizacji ciśnienia względnego i temperatury w pomieszczeniu za pomocą przepustnic regulacyjnych. Stosowany głównie w obiektach gdzie konieczne jest zapewnienie gradientów ciśnień miedzy pomieszczeniami lub w stosunku do otoczenia oraz kompensacji zabrudzenia filtrów w nawiewnikach i wywiewnikach. Rezerwa Wejść i wyjść pozwala na dodatkowe funkcje szczegóły w opisie. Sposób sterowania: Na podstawie pomiaru różnicy ciśnień (dodatkowym, zewnętrznym przetwornikiem różnicy ciśnień - ze względu na wymaganą najczęściej dokładność w zakresie niskich ciśnień) sterownik zmienia stopień otwarcia przepustnicy na wywiewie, aby zapewnić utrzymanie ciśnienia. Regulacja temperatury odbywa się podobnie jak w klasycznym VAV poprzez zmianę strumienia nawiewu. Sterownik posiada dodatkowo do wykorzystania (2 wejścia i 2 wyjścia -), które zależnie od potrzeb pozwalają na realizacje dodatkowych funkcji: monitorowanie stanu filtrów w nawiewnikach sterowanie dodatkowymi nagrzewnicami (wodnymi poprzez zawory i elektrycznymi on/off i PWM) i chłodnicami strefowymi na obsługiwanym nawiewie (wówczas przydatny dodatkowy pomiar temperatury nawiewu), a także sterowanie oświetleniem pomieszczeń (on/off) np. samoczynne wyłączenie oświetlenia poza ustalonymi godzinami pracy z wcześniejszym ostrzeżeniem mrugnięciami i możliwością ręcznego załączenia. pomiar temperatury na wywiewie (dodatkowo lub zamiast czujnika pomieszczeniowego) sterowanie wydatkiem od czujnika jakości powietrza w pomieszczeniu współpracę z innymi elementami wentylacyjnymi np. digestorium, dodatkowe wywiewy możliwość przyjęcia sygnału o załączeniu tych urządzeń celem zwiększenia strumienia nawiewu przyjęcia innych sygnałów wymuszających stan pracy (np. z zestyków ręcznych wyłączników, współpraca z oświetleniem, urządzeniami nieposiadającymi interfejsów komunikacyjnych, blokada nagrzewnic i chłodnic przy zatrzymaniu centrali wentylacyjnej zasilającej dany układ, blokada chłodnicy strefowej od czujnika kondensacji, zamknięcie przepustnicy na wypadek pożaru itp.) przy podłączeniu odbiornika bezprzewodowego może współpracować z czujnikami i innymi urządzeniami bezprzewodowymi i przyjąć od nich do 14 różnych sygnałów. Jeśli ilość wejść lub wyjść jest niewystarczająca dostępny jest również sterownik ECP-VAV, który posiada: 4 wejścia uniwersalne, 4 wyjścia triakowe i 2 wyjścia uniwersalne (analogowe lub binarne). Sterowniki te mogą pracować zarówno w systemie BMS jak i autonomicznie. Niezależnie od tego, mogą samodzielnie wymieniać miedzy sobą dane, które można wykorzystać przy realizacji różnych funkcji sterowania (korzystanie ze wspólnych pomiarów, harmonogramów czasowych, stanów pracy, informacji o wymuszeniach itp.). We współpracy z innymi elementami automatyki Distech Controls (np. Ekran LCD typu EC-Display, sterownikami central wentylacyjnych, serwerem internetowym typu i.lon a także innych urządzeń wyposażonych w zegar czasu rzeczywistego mogą realizować funkcje obniżeń zgodnie z własnym ustalonym harmonogramem bez konieczności włączenie do BMS.) Dostępne są wersje urządzeń z komunikacją BACnet i LonWorks. Listę najczęściej stosowanych urządzeń współpracujących ze sterownikiem można zobaczyć w jego karcie katalogowej. Niezbędne urządzenia automatyki: Sterownik ECP-VAVs 2szt. Zasilanie 24VAC/DC ± 15% Komunikacja LonWorks 2 wejścia uniwersalne 2 wyjścia triakowe 31

33 Pomieszczeniowy czujnik temperatury WRF 04 NTC10k Wyjście pasywne rezystancyjne o charakterystyce NTC10k Przetwornik ciśnienia DPT±100AV Presostat filtra 2szt. Opcje dodatkowe: Zadajnik EC SmartSensor-VAV Wbudowany czujnik temperatury NTC10k, o zakresie pomiarowym 5 C 40 C Port komunikacyjny 2 liniowy wyświetlacz LCD Nastawa wartości zadanej Przycisk wymuszania trybu zajętości Wyświetlanie temperatury pomieszczenia Kanałowy czujnik temperatury AKF NTC10k Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Układ regulacji ciśnienia oraz temperatury w pomieszczeniu z możliwością nastawy, za pomocą przepustnic regulacyjnych, wraz z monitoringiem filtrów. Automatyka - sterownik ECP-VAVs 2szt. - zadajnik EC SmartSensor-VAV - przetwornik ciśnienia DPT±100AV - presostat filtra PS600 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: V3.pdf. 32

34 V4 - UKŁAD STABILIZACJI TEMPERATURY I CIŚNIENIA WZGLĘDNEGO W POMIESZCZENIU ZA POMOCĄ NAGRZEWNICY I CHŁODNICY STREFOWEJ SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI V4 Układ stabilizacji ciśnienia względnego i temperatury w pomieszczeniu. Wariant z nagrzewnicą i chłodnicą strefową bez regulacji strumieniem. Stosowany głównie w obiektach gdzie konieczne jest zapewnienie gradientów ciśnień miedzy pomieszczeniami lub w stosunku do otoczenia oraz kompensacji zabrudzenia filtrów w nawiewnikach i wywiewnikach, jeśli dodatkowo zachodzi konieczność zróżnicowania temperatur pomiędzy strefami obsługiwanymi przez wspólną centralę. Rezerwa Wejść i wyjść pozwala na dodatkowe funkcje szczegóły w opisie. Sposób sterowania: Na podstawie pomiaru różnicy ciśnień (dodatkowym, zewnętrznym przetwornikiem różnicy ciśnień - ze względu na wymaganą najczęściej dokładność w zakresie niskich ciśnień) sterownik zmienia stopień otwarcia przepustnicy na wywiewie, aby zapewnić utrzymanie ciśnienia. Regulacja temperatury odbywa się nie za pomocą zmiany strumienia, lecz po prostu nagrzewnicą i chłodnicą strefową na nawiewie. Użycie pomieszczeniowego czujnika z zadajnikiem (SmartSensor-VAV) pozwala dodatkowo na: zadawanie przez użytkownika temperatury, zmiany stanu zajętości pomieszczenia (np. wymuszone wcześniejsze przejście w stan oszczędny, przedłużenie czasu normalnej pracy, przełączenie do pracy w stanie komfort w dniach wolnych, poza normalnym harmonogramem). Sterownik posiada dodatkowo do wykorzystania (2 wejścia i 2 wyjścia), które zależnie od potrzeb pozwalają na realizację dodatkowych funkcji: monitorowanie stanu filtrów w nawiewnikach sterowanie dodatkowymi nagrzewnicami (wodnymi poprzez zawory i elektrycznymi on/off i PWM) i chłodnicami strefowymi na obsługiwanym nawiewie (wówczas przydatny dodatkowy pomiar temperatury nawiewu), a także sterowanie oświetleniem pomieszczeń (on/off) np. samoczynne wyłączenie oświetlenia poza ustalonymi godzinami pracy z wcześniejszym ostrzeżeniem mrugnięciami i możliwością ręcznego załączenia. pomiar temp na wywiewie (dodatkowo lub zamiast czujnika pomieszczeniowego) sterowanie wydatkiem od czujnika jakości powietrza w pomieszczeniu współpracę z innymi elementami wentylacyjnymi np. digestorium, dodatkowe wywiewy możliwość przyjęcia sygnału o załączeniu tych urządzeń celem zwiększenia strumienia nawiewu przyjęcia innych sygnałów wymuszających stan pracy (np. z zestyków ręcznych wyłączników, współpraca z oświetleniem, urządzeniami nieposiadającymi interfejsów komunikacyjnych, blokada nagrzewnic i chłodnic przy zatrzymaniu centrali wentylacyjnej zasilającej dany układ, blokada chłodnicy strefowej od czujnika kondensacji, zamknięcie przepustnicy na wypadek pożaru itp.) przy podłączeniu odbiornika bezprzewodowego może współpracować z czujnikami i innymi urządzeniami bezprzewodowymi i przyjąć od nich do 14 różnych sygnałów. Jeśli ilość wejść lub wyjść jest niewystarczająca dostępny jest również sterownik ECP-VAV, który posiada: 4 wejścia uniwersalne, 4 wyjścia triakowe i 2 wyjścia uniwersalne (analogowe lub binarne). Sterowniki te mogą pracować zarówno w systemie BMS jak i autonomicznie. Niezależnie od tego, mogą samodzielnie wymieniać miedzy sobą dane, które można wykorzystać przy realizacji różnych funkcji sterowania (korzystanie ze wspólnych pomiarów, harmonogramów czasowych, stanów pracy, informacji o wymuszeniach itp.). We współpracy z innymi elementami automatyki Distech Controls (np. Ekran LCD typu EC-Display, sterownikami central wentylacyjnych, serwerem internetowym typu i.lon a także innych urządzeń wyposażonych w zegar czasu rzeczywistego mogą realizować funkcje obniżeń zgodnie z własnym ustalonym harmonogramem bez konieczności włączenie do BMS.) Dostępne są wersje urządzeń z komunikacją BACnet i LonWorks. Listę najczęściej stosowanych urządzeń współpracujących ze sterownikiem można zobaczyć w jego karcie katalogowej. 33

35 Niezbędne urządzenia automatyki: Sterownik ECP-VAV Zasilanie 24VAC/DC ± 15% Komunikacja LonWorks 4 wejścia uniwersalne 4 wyjścia triakowe 2 wyjścia uniwersalne Kanałowy czujnik temperatury AKF NTC10k Przetwornik ciśnienia DPT±100AV Presostat filtra 2szt. Siłowniki zaworów 2szt. Zawory 2szt. Tabele doboru zaworów w zależności od przepływu i mocy wymiennika, oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Zadajnik EC SmartSensor-VAV Wbudowany czujnik temperatury Port komunikacyjny 2 liniowy wyświetlacz LCD Nastawa wartości zadanej Przycisk wymuszania trybu zajętości Wyświetlanie temperatury pomieszczenia Zestaw urządzeń potrzebnych do realizacji tego układu: Urządzenie Układ regulacji ciśnienia oraz temperatury w pomieszczeniu z możliwością nastawy, przy użyciu przepustnicy regulacyjnej i nagrzewnicy wodnej o mocy 8kW oraz chłodnicy wodnej o mocy 6kW, wraz z monitoringiem filtrów. Automatyka - sterownik ECP-VAV - zadajnik EC SmartSensor-VAV - przetwornik ciśnienia DPT±100AV - presostat filtra PS600 2szt. - zawór nagrzewnicy VMX12P - zawór chłodnicy VMX21P -siłowniki zaworów MVX41 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: V4.pdf. 34

36 CENTRALE WENTYLACYJNE UKŁADY NAWIEWNE Lp. Rodzaj układu Schemat technologiczny Opis N1 Centrala naw iew na z nagrzew nicą w odną Centrala naw iew na z nagrzew nicą w odną. Wentylator nie posiada regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w pomieszczeniu. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, pozw ala to na regulację kompensacyjną. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. N2 Centrala naw iew na z nagrzew nicą w odną + falow nik (2 biegi) Centrala naw iew na z nagrzew nicą w odną. Wentylator posiada dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w pomieszczeniu. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, pozw ala to na regulację kompensacyjną. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. N3 Centrala naw iew na z nagrzew nicą elektryczną Centrala naw iew na z nagrzew nicą elektryczną, sterow aną sygnałem PWM. Wentylator nie posiada regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w pomieszczeniu. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, pozw ala to na regulację kompensacyjną. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. N4 Centrala naw iew na z nagrzew nicą elektryczną + falow nik (2 biegi) Centrala naw iew na z nagrzew nicą elektryczną, sterow aną sygnałem PWM. Wentylator posiada dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w pomieszczeniu. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, pozw ala to na regulację kompensacyjną. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 35

37 N1 CENTRALA NAWIEWNA Z NAGRZEWNICĄ WODNĄ (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 8. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 9. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie N1.pdf. 36

38 N2 CENTRALA NAWIEWNA Z NAGRZEWNICĄ WODNĄ + FALOWNIK (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. 2. Regulacja wydatku możliwa poprzez zastosowanie falownika. Umożliwia on zmianę prędkości obrotowej wentylatora 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie N2.pdf. 37

39 N3 CENTRALA NAWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. 2. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 3. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 4. Sterowanie nagrzewnicą elektryczną realizowane jest przez sterownik. Nagrzewnica jednostopniowa regulowana jest sygnałem PWM. Polega to na okresowym załączaniu nagrzewnicy. Częstotliwość oraz czas załączania zwiększa się wraz ze wzrostem zapotrzebowania na ciepło do momentu osiągnięcia pełnej mocy nagrzewnicy. Nagrzewnica zabezpieczona jest przed przegrzaniem termostatem oraz dodatkowo wybiegiem wentylatorów. 5. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 6. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 7. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie N3.pdf. 38

40 N4 CENTRALA NAWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ + FALOWNIK (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. 2. Regulacja wydatku możliwa poprzez zastosowanie falownika. Umożliwia on zmianę prędkości obrotowej wentylatora 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie nagrzewnicą elektryczną realizowane jest przez sterownik. Nagrzewnica jednostopniowa regulowana jest sygnałem PWM. Polega to na okresowym załączaniu nagrzewnicy. Częstotliwość oraz czas załączania zwiększa się wraz ze wzrostem zapotrzebowania na ciepło do momentu osiągnięcia pełnej mocy nagrzewnicy. Nagrzewnica zabezpieczona jest przed przegrzaniem termostatem oraz dodatkowo wybiegiem wentylatorów. 6. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 7. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 8. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie N4.pdf. 39

41 UKŁADY NAWIEWNO-WYWIEWNE Lp. Rodzaj układu Schemat technologiczny Opis NW1 Centrala naw iew no - w yw iew na z nagrzew nicą w odną Centrala naw iew no - w yw iew na z nagrzew nicą w odną. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW2 Centrala naw iew no - w yw iew na z nagrzew nicą w odną + falow nik (2 biegi) Centrala naw iew no - w yw iew na z nagrzew nicą w odną. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW3 Centrala naw iew no - w yw iew na z nagrzew nicą elektryczną + falow niki (2 biegi) Centrala naw iew no - w yw iew na z nagrzew nicą elektryczną, sterow aną sygnałem PWM. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 40

42 Lp. Rodzaj układu Schemat technologiczny Opis NW4 Centrala naw iew no - w yw iew na z nagrzew nicą i chłodnicą w odną Centrala naw iew no - w yw iew na z nagrzew nicą i chłodnicą w odną. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW5 Centrala naw iew no - w yw iew na z nagrzew nicą i chłodnicą w odną + falow nik (2 biegi) Centrala naw iew no - w yw iew na z nagrzew nicą i chłodnicą w odną. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtra. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 41

43 Lp. Rodzaj układu Schemat technologiczny Opis NW6 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem krzyżow ym Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem krzyżow ym. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW7 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem krzyżow ym + falow niki (1 bieg) Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem krzyżow ym. Wentylatory nie posiadają regulacji prędkości, możliw e jest w stępne ustaw ienie w ydajności. Pomiar temperatury w kanale naw iew nym i w yw iew nym, pozw alający na regulację kompensacyjną. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW8 Centrala naw iew no - w yw iew na z chłodnicą freonow ą, nagrzew nicą w odną, w ymiennikiem krzyżow ym i naw ilżaczem parow ym. Centrala naw iew no - w yw iew na z chłodnicą freonow ą, nagrzew nicą w odną, w ymiennikiem krzyżow ym i naw ilżaczem parow ym. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury zew nętrznej, w kanale naw iew nym i w yw iew nym oraz za w ymiennikiem. Pomiar w ilgotności w kanale naw iew nym i w yw iew nym. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 42

44 Lp. Rodzaj układu Schemat technologiczny Opis NW9 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem obrotow ym Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem obrotow ym. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW10 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem obrotow ym + falow niki (2 biegi) Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem obrotow ym. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW11 Centrala naw iew no - w yw iew na z chłodnicą freonow ą, 3 - stopniow ą nagrzew nicą elektryczną i w ymiennikiem obrotow ym Centrala naw iew no - w yw iew na z chłodnicą freonow ą, 3 - stopniow ą nagrzew nicą elektryczną (pierw szy stopień sterow any sygnałem PWM, pozostałe stopnie załączane w miarę potrzeby) oraz w ymiennikiem obrotow ym. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury zew nętrznej oraz w kanale naw iew nym i w yw iew nym. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW12 Centrala naw iew no - w yw iew na z chłodnicą freonow ą, 3 - stopniow ą nagrzew nicą elektryczną i w ymiennikiem obrotow ym + falow niki (2 biegi) Centrala naw iew no - w yw iew na z chłodnicą freonow ą, 3 - stopniow ą nagrzew nicą elektryczną (pierw szy stopień sterow any sygnałem PWM, pozostałe stopnie załączane w miarę potrzeby) oraz w ymiennikiem obrotow ym. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury zew nętrznej oraz w kanale naw iew nym i w yw iew nym. Monitoring filtrów i zabezpieczenie przed zaszronieniem w ymiennika. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 43

45 Lp. Rodzaj układu Schemat technologiczny Opis NW13 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem glikolow ym Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem glikolow ym. Wentylatory nie posiadają regulacji prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym. Monitoring filtrów. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW14 Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem glikolow ym + falow niki (2 biegi) Centrala naw iew no - w yw iew na z nagrzew nicą w odną i w ymiennikiem glikolow ym. Wentylatory posiadają dw u-stopniow ą regulację prędkości. Pomiar temperatury w kanale naw iew nym i w yw iew nym. Monitoring filtrów. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. NW15 Centrala naw iew no - w yw iew na z chłodnicą oraz nagrzew nicą w odną i w ymiennikiem typu rurka ciepła. Centrala naw iew no-w yw iew na z chłodnicą w odną, nagrzew. w odną i w ymiennikiem typu rurka ciepła. Silniki posiadają płynną regulację prędkości w zależności od stopnia zabrudzania się filtrów. Pomiar temperatury zew nętrznej, w kanale naw iew nym i w yw iew nym oraz za w ymiennikiem. Monitoring filtrów. Zadajnik temperatury montow any w pomieszczeniu posiada dodatkow o czujnik temperatury, istnieje w ięc możliw ość w yboru pomiędzy tym czujnikiem a montow anym w kanale w yw iew nym. Dzięki takiemu rozw iązaniu można znaleźć najbardziej optymalny punkt pracy układu. Zadajnik pozw ala na załączenie i w yłączenie centrali, oraz jednocześnie ograniczenie dolne i górne temperatury naw iew u. 44

46 NW1 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 8. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 9. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW1.pdf. 45

47 NW2 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 46

48 NW3 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ ELEKTRYCZNĄ + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie nagrzewnicą elektryczną realizowane jest przez sterownik. Nagrzewnica jednostopniowa regulowana jest sygnałem PWM. Polega to na okresowym załączaniu nagrzewnicy. Częstotliwość oraz czas załączania zwiększa się wraz ze wzrostem zapotrzebowania na ciepło do momentu osiągnięcia pełnej mocy nagrzewnicy. Nagrzewnica zabezpieczona jest przed przegrzaniem termostatem oraz dodatkowo wybiegiem wentylatorów. 6. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 7. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 8. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW3.pdf. 47

49 NW4 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany zbyt blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Sterowanie siłownikiem zaworu chłodnicy wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 48

50 NW5 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany zbyt blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Sterowanie siłownikiem zaworu chłodnicy wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 49

51 NW6 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM KRZYŻOWYM (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Sterowanie wymiennikiem polega na regulacji położenia przepustnic wymiennika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia zamknięte zostają przepustnice wymiennika, a powietrze kierowane jest przez obejście. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 50

52 NW7 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM KRZYŻOWYM + FALOWNIKI (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają wstępne ustawienie prędkości obrotowej, na etapie regulacji układu. Dzięki takiemu rozwiązaniu możliwe jest precyzyjne ustawienie wydatku centrali, potrzebne np. w celu utrzymania potrzebnej liczby wymian powietrza w pomieszczeniu. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 8. Sterowanie wymiennikiem polega na regulacji położenia przepustnic wymiennika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia zamknięte zostają przepustnice wymiennika, a powietrze kierowane jest przez obejście. 9. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 10. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 11. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 51

53 NW8 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, NAGRZEWNICĄ WODNĄ, WYMIENNIKIEM KRZYŻOWYM I NAWILŻACZEM PAROWYM + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: Zewnętrznej na podstawie tego pomiaru ustalony zostaje próg możliwości odzysku ciepła lub chłodu. Służy także jako pomiar pomocniczy do ustalenia minimalnej temperatury od której możliwe jest załączenie agregatu chłodniczego. W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Pomiary wilgotności realizowane są w kanale nawiewnym i w kanale wywiewnym. Na ich podstawie odbywa się sterowanie układem nawilżania. 3. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 4. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 5. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 6. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 7. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 8. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 9. Sterowanie chłodnicą freonową wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 10. Sterowanie wymiennikiem polega na regulacji położenia przepustnic wymiennika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia zamknięte zostają przepustnice wymiennika, a powietrze kierowane jest przez obejście. 52

54 11. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 12. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 13. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW8.pdf. 53

55 NW9 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM OBROTOWYM (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Sterowanie wymiennikiem polega na płynnym sterowaniu prędkością obrotową silnika przy użyciu falownika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia wymiennik zostaje zatrzymany. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 54

56 NW10 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM OBROTOWYM + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 8. Sterowanie wymiennikiem polega na płynnym sterowaniu prędkością obrotową silnika przy użyciu falownika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia wymiennik zostaje zatrzymany. 9. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 10. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 55

57 11. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW10.pdf. 56

58 NW11 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, 3- STOPNIOWĄ NAGRZEWNICĄ ELEKTRYCZNĄ I WYMIENNIKIEM OBROTOWYM (1 BIEG) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: Zewnętrznej na podstawie tego pomiaru ustalony zostaje próg możliwości odzysku ciepła lub chłodu. Służy także, jako pomiar pomocniczy do ustalenia minimalnej temperatury, od której możliwe jest załączenie agregatu chłodniczego. W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 3. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 4. Sterowanie nagrzewnicą elektryczną realizowane jest przez sterownik w zależności od zapotrzebowania na ciepło. Nagrzewnica podzielona jest na trzy sekcje. Pierwsza sekcja regulowana sygnałem PWM, pozostałe dwie załączane stycznikami. Sterowanie polega na okresowym załączaniu 1 sekcji. Częstotliwość oraz czas załączania zwiększa się wraz ze wzrostem zapotrzebowania na ciepło do momentu osiągnięcia pełnej mocy. Gdy zapotrzebowanie na ciepło przewyższa moc 1 sekcji załączone zostają odpowiednio kolejne sekcje, zaś 1 sekcja powraca do regulacji. Nagrzewnica zabezpieczona jest przed przegrzaniem termostatem oraz dodatkowo wybiegiem wentylatorów. 5. Sterowanie chłodnicą freonową wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 6. Sterowanie wymiennikiem polega na płynnym sterowaniu prędkością obrotową silnika przy użyciu falownika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia wymiennik zostaje zatrzymany. 7. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 8. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 9. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW11.pdf. 57

59 NW12 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ FREONOWĄ, 3- STOPNIOWĄ NAGRZEWNICĄ ELEKTRYCZNĄ I WYMIENNIKIEM OBROTOWYM + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: Zewnętrznej na podstawie tego pomiaru ustalony zostaje próg możliwości odzysku ciepła lub chłodu. Służy także, jako pomiar pomocniczy do ustalenia minimalnej temperatury, od której możliwe jest załączenie agregatu chłodniczego. W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie nagrzewnicą elektryczną realizowane jest przez sterownik w zależności od zapotrzebowania na ciepło. Nagrzewnica podzielona jest na trzy sekcje. Pierwsza sekcja regulowana sygnałem PWM, pozostałe dwie załączane stycznikami. Sterowanie polega na okresowym załączaniu 1 sekcji. Częstotliwość oraz czas załączania zwiększa się wraz ze wzrostem zapotrzebowania na ciepło do momentu osiągnięcia pełnej mocy. Gdy zapotrzebowanie na ciepło przewyższa moc 1 sekcji załączone zostają odpowiednio kolejne sekcje, zaś 1 sekcja powraca do regulacji. Nagrzewnica zabezpieczona jest przed przegrzaniem termostatem oraz dodatkowo wybiegiem wentylatorów. 6. Sterowanie chłodnicą freonową wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 7. Sterowanie wymiennikiem polega na płynnym sterowaniu prędkością obrotową silnika przy użyciu falownika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia wymiennik zostaje zatrzymany. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 58

60 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW12.pdf. 59

61 NW13 CENTRLALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM GLIKOLOWYM Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany blisko okna itp.). 2. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 3. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 4. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 5. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 6. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 7. Sterowanie wymiennikiem polega na płynnym sterowaniu siłownikiem zaworu. Jego otwarcie powoduje automatycznie załączenie pompy wymiennika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia zostaje zamknięty zawór i zatrzymana pompa. 8. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 9. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 10. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 60

62 NW14 CENTRALA NAWIEWNO-WYWIEWNA Z NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM GLIKOLOWYM + FALOWNIKI (2 BIEGI) Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany zbyt blisko okna itp.). 2. Regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają zmianę prędkości obrotowej wentylatorów 2 biegi. Takie rozwiązanie pozwala na zwiększenie wydatku, kiedy jest potrzeba np. w godzinach pracy i zmniejszenie np. w godzinach nocnych. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 8. Sterowanie wymiennikiem polega na płynnym sterowaniu siłownikiem zaworu. Jego otwarcie powoduje automatycznie załączenie pompy wymiennika. Pozwala to na odzysk części energii z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został presostat. W przypadku zaszronienia zostaje zamknięty zawór i zatrzymana pompa. 9. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 10. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 61

63 11.. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW14.pdf. 62

64 NW15 CENTRALA NAWIEWNO-WYWIEWNA Z CHŁODNICĄ ORAZ NAGRZEWNICĄ WODNĄ I WYMIENNIKIEM TYPU RURKA CIEPŁA Schemat technologiczny: Funkcje układu sterowania: 1. Pomiary temperatury: Zewnętrznej na podstawie tego pomiaru ustalony zostaje próg możliwości odzysku ciepła lub chłodu. Służy także, jako pomiar pomocniczy do ustalenia minimalnej temperatury, od której możliwe jest załączenie chłodnicy. W kanale nawiewnym w układzie stałowartościowym - jako główna wartość regulowana, natomiast w układzie kompensacyjnym - jako pomiar pomocniczy do obliczenia temperatury zadanej, oraz jako zabezpieczenie przed przegrzewem, przechłodzeniem i kondensacją. W pomieszczeniu w układzie kompensacyjnym - jako pomiar główny do obliczenia temperatury zadanej. Czujnik wbudowany został w pomieszczeniowy zadajnik. W kanale wywiewnym pełni tą samą funkcję, co pomiar w pomieszczeniu, może być wykorzystany podczas niewłaściwych wskazań z pomieszczenia (np. zadajnik zamontowany zbyt blisko okna itp.). Za wymiennikiem stanowi zabezpieczenie wymiennika przed oszronieniem przy spadku temperatury na wywiewie poniżej 7 C. Wykorzystywany jest także, jako pomiar pomocniczy przy odzysku ciepła lub chłodu. 2. Płynna regulacja wydatku realizowana poprzez zastosowanie falowników. Falowniki umożliwiają płynną zmianę prędkości obrotowej wentylatorów. Możliwa jest regulacja wydatku od czujnika jakości powietrza lub czujników przepływu. Pierwsze rozwiązanie pozwala na utrzymanie najbardziej komfortowych warunków w wentylowanym pomieszczeniu. Drugie rozwiązanie natomiast pozwala utrzymać stały wydatek powietrza, niezależnie od stopnia zabrudzenia filtrów. Rozwiązanie takie jest korzystne do zastosowania np. na salach operacyjnych z zamontowanymi filtrami absolutnymi. W miejsce czujników przepływu mogą zostać także użyte czujniki ciśnienia, pozwalające na utrzymywanie stałego ciśnienia w pomieszczeniu. 3. Zabezpieczenie przeciwzamrożeniowe (termostat nagrzewnicy wodnej) zabezpiecza nagrzewnicę przed zamarznięciem. Jego zadziałanie powoduje wyłączenie wentylatorów, zamknięcie przepustnic powietrza, pełne otwarcie zaworu nagrzewnicy oraz załączenie pompy nagrzewnicy. Funkcja przeciwzamrożeniowa realizowana jest z pominięciem sterownika. Po zaniku alarmu centrala wentylacyjna powraca do normalnej pracy. 4. Zabezpieczenie silników wentylatorów o układy nieposiadające regulacji wydatku zabezpieczone zostały odpowiednio dobranym zabezpieczeniem nadmiarowo-prądowym. Układy posiadające regulację wydatku poprzez zmianę częstotliwości napięcia posiadają falowniki. Urządzenia te chronią silniki wentylatorów przed skutkami przepięć, zwarć i przeciążeń. 5. Kontrola sprężu wykonywana jest przez presostat. Sygnał z presostatu jest potwierdzeniem pracy wentylatora. W przypadku braku sygnału (np. zerwany pas w przekładni pasowej), centrala zostaje wyłączona i sygnalizuje awarię. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. 6. Sterowanie pompą nagrzewnicy odbywa się poprzez sterownik, gdy zachodzi potrzeba grzania, za wyjątkiem sytuacji, w której zadziałało zabezpieczenie przeciwzamrożeniowe. Wówczas pompa pozostaje włączona aż do momentu zaniku alarmu. 7. Sterowanie siłownikiem zaworu nagrzewnicy wodnej odbywa się poprzez sterownik w zależności od zapotrzebowania na ciepło. Podczas uruchomienia funkcji przeciwzamrożeniowej zawór nagrzewnicy zostaje maksymalnie otwarty, powodując pełen przepływ czynnika grzewczego przez nagrzewnicę. Funkcja ta realizowana jest z pominięciem sterownika. 63

65 8. Sterowanie siłownikiem zaworu chłodnicy wykonywane jest, gdy występuje potrzeba chłodzenia. Jednocześnie musi zostać spełnione kilka warunków. Nie może w tym czasie pracować nagrzewnica oraz temperatura powietrza zewnętrznego musi mieć odpowiednią wartość (najczęściej jest to minimum 14 C). 9. Sterowanie wymiennikiem pozwala na odzysk ciepła lub chłodu z pomieszczenia. Do zabezpieczenia wymiennika przed zaszronieniem użyty został czujnik temperatury za wymiennikiem. W przypadku zbyt niskiej temperatury zamknięta zostaje przepustnica wymiennika, a powietrze kierowane jest przez obejście. 10. Monitoring filtrów wykonywany jest przez presostaty różnicowe. Podczas przekroczenia dopuszczalnego spadku ciśnienia na filtrze sygnalizowane jest jego zabrudzenie. Sygnalizacja odbywa się poza sterownikiem poprzez kontrolki zamontowane na elewacji szafy. Jeżeli wymagane jest wprowadzenie sygnalizacji stanu filtrów do sterownika, można wprowadzić sygnał na jedno z wolnych wejść. 11. Załączanie układu możliwe jest załączenie zdalne układu z zadajnika pomieszczeniowego lub z systemu monitoringu budynku a także lokalnie z szafy sterowniczej. Istnieje również możliwość pracy według harmonogramu czasowego. 12. Zabezpieczenie P.POŻ układ wyposażony został standardowo w styk beznapięciowy pozwalający na natychmiastowe zatrzymanie układu podczas wystąpienia alarmu pożarowego. Jednocześnie wszystkie funkcje przeciwzamrożeniowe nadal pozostają aktywne. Uwaga: Zestawienie wszystkich elementów automatyki potrzebnych do układu znajduje się w schemacie elektrycznym o nazwie NW15.pdf. 64

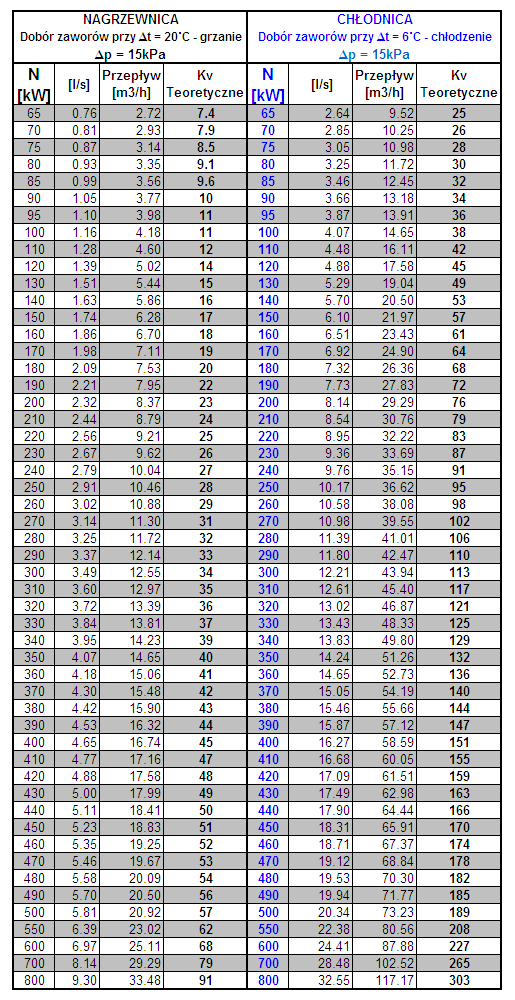

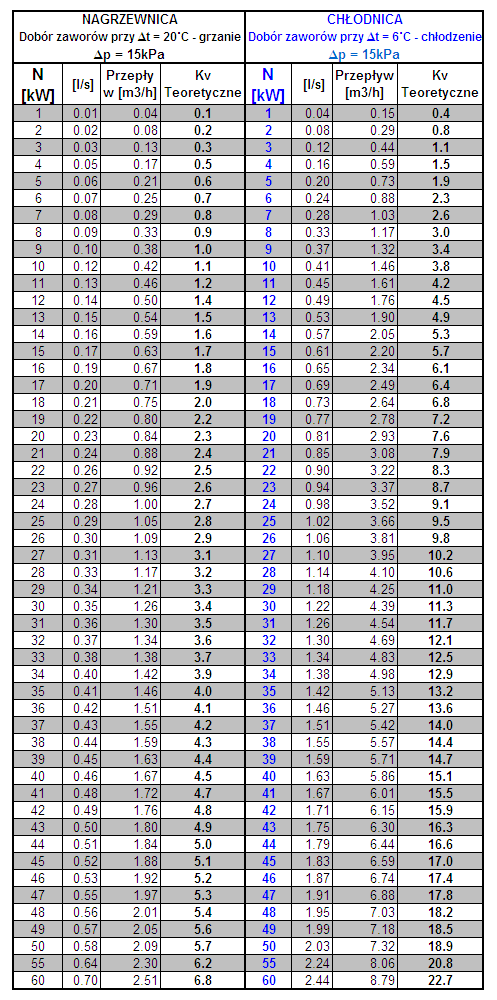

66 TABELE DOBORU ZAWORÓW I SIŁOWNIKÓW: DOBÓR Kv ZAWORU 65

67 66

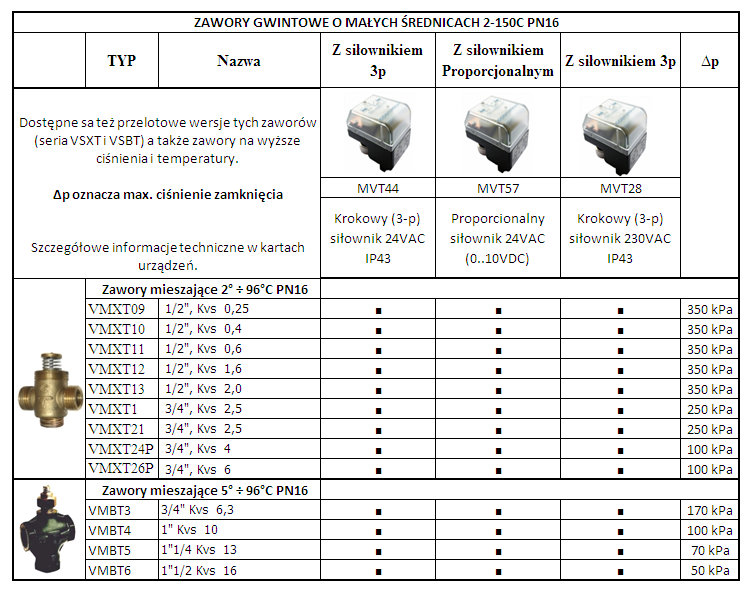

68 DOBÓR ZAWORÓW DO UKŁADÓW STREFOWYCH 67

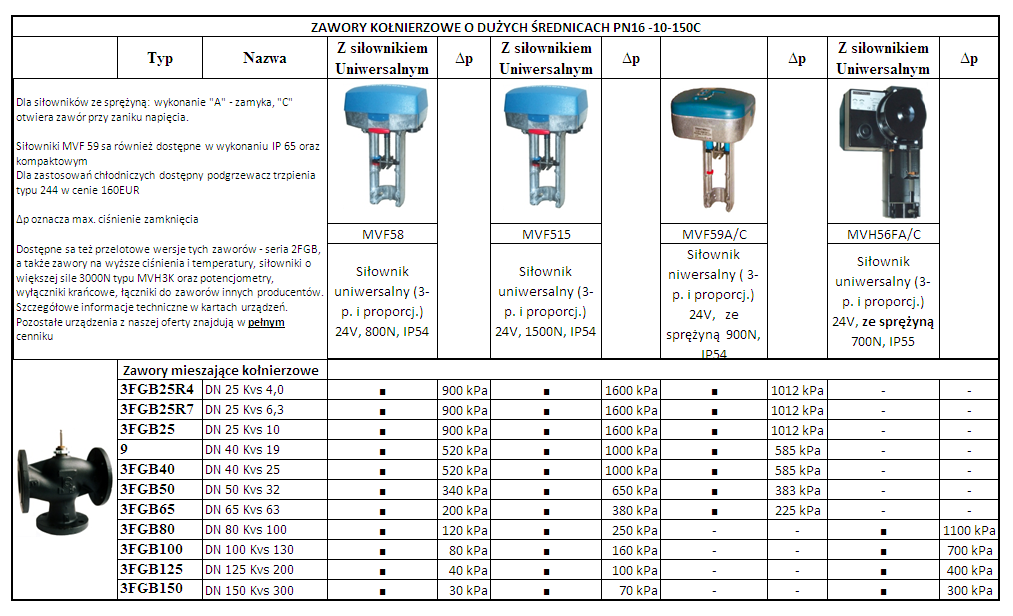

69 DOBÓR ZAWORÓW DO CENTRAL WENTYLACYJNYCH I UKŁADÓW STREFOWYCH 68

70 69

71 70

72 KARNO - STEROWNIKI DO KLIMAKONWEKTORÓW I URZĄDZEO STREFOWYCH Z INTERFEJSEM LONWORKS LUB BACNET

73

74 AKCESORIA I MODUŁY ROZSZERZEO DO STEROWNIKÓW STREFOWYCH I OŚWIETLENIA 73

75 74

76 75

77 DISTECH - KONFIGUROWALNE STEROWNIKI LONWORKS DO KLIMAKONWEKTORÓW Konfigurowalne sterowniki LonWorks do KLIMAKONWEKTORÓW Zasilanie 230V AC TYP ECC-PFCU ECC-PFCU-A ECC-PFCU-W ECC-PFCU-AW Allure EC-Smart- Sensor-FC Allure EC-Smart- Sensor-FC-CF Wejścia Uniwersalne Możliwość korzystania z wejść sieciowych Opcjonalne bezprzewodowe wejścia (z zewn. odbiornikiem) Obsługa EC-Smart-Sensor Czujniki/Nastawniki - LCD z komunikacją (Do współpracy z rodziną sterowników PFCU) Wyjścia Uniwersalne Triak (do 265V AC) Temperatura pomieszczenia Temperatura pomieszczenia Przekaźnik (do 277V AC) Stan zajętości Stan zajętości Sieciowe (korzysta z NVO) Nastaw a Nastaw a Możliwość korzystania z wyjść temperatury Wymuszenie temperatury Wymuszenie sieciowych (NVI) zajętosci zajętosci Wybór prędkosci w entylatora Wybór prędkosci w entylatora Zasilanie V pr. zm. Dane sprzętowe Wskaźniki LED transmisji, serwisowy, zasilania Złącze sieciowe LON typu jack Montaż na szynie DIN (odłączalna podstawa) Zasilanie i komunikacja linią dw uprzedodw ą ze sterow nika Montaż nie w ymaga puszki Przełączanie jednostek Temp. - C/ F Czujnki podiadaja dodatkow o gniazda magistrali LON w celu ułatw ienia dostepu do sterow ników 76

78 EFEKTYWNOŚD ENERGETYCZNA W BUDYNKACH EFEKTYWNOŚC ENERGETYCZNA W BUDYNKACH Połączenie oszczędności energii i komfortu użytkowników w budynkach jest dziś ekonomiczną koniecznością i powinnością wobec środowiska. Oszczędności energii w budynkach zależą głównie od zainstalowanych w nich systemów sterowania oświetleniem, ogrzewaniem i klimatyzacją. Distech Control jako specjalista w zakresie automatyki budynków, dostarcza innowacyjnych i ekonomicznych rozwiązao zapewniających optymalne zarządzanie energią i zaspakajanie potrzeb swoich klientów obejmując kontrolą wszystkie rodzaje energii zużywane w budynkach 1 - OSZCZEEDNOŚCI ENERGII JAKIE DAJE STEROWANIE OŚWIETLENIEM Powszechnie wiadomo, że oświetlenie ma znaczny wpływ na zużycie energii a przez to na środowisko naturalne. W budynkach, może stanowid 30% do 40% zużycia energii elektrycznej. Do 60% tego zużycia energii można zaoszczędzid dzięki nowoczesnym i inteligentnym rozwiązaniom: sterowanie natężeniem oświetlenia zależnie od obecności osób światła naturalnego, harmonogramów czasowych Wiele sposobów sterowania może byd zastosowanych: od ręcznego systemu załączania i regulacji natężenia (wyłączniki lub przyciski aż po kompletny system automatyki oświetlenia - wykrywanie obecności osób, pomiar i regulacja natężenia oraz harmonogramowanie) Użytkownik może także łatwo ustawiad własne parametry piloty zdalnego sterowania lub naścienne, pokojowe czujniki/zadajniki. Czynniki oszczędności energii (Źródło - ADEME) DALILON - Sterowniki oświetlenia i żaluzji, odbiorniki podczerwieni i radiowe, pilot zdalnego sterowania, Mini multi sensor ENERGY SAVINGS IN BUILDINGS 16/02/

79 2- Oszczędności energii w instalacjach HVAC: ogrzewanie, wentylacja i klimatyzacja Źródła: *University of applied sciences Hannover, department of energy systems, Prof. Dr. Nordmann ** Data estimation: University of applied sciences Hannover and IWU Darmstadt Sterowanie od zajetości Kontakty okienne Zarządzanie harmonogramami pracy i obniżeniami Zarządzanie harmonogramami, obecność, kontrola okien, obniżenia KARNO - sterownik HVAC, czujniki pomieszczeniowe RJ9, zawory z siłownikami ROZWIĄZANIE KOMPLEKSOWE DISTECH CONTROLS Zintegrowany sterownik pomieszczeniowy [IRC] pozwala na optymalną regulację wszystkimi funkcjami komfortu związanymi z ogrzewaniem pomieszczeo, ich klimatyzacją (HVAC), oświetleniem i żaluzjami, a co za tym idzie, daje pełną, kontrolę nad zużywaną przez wszystkie te systemy energią. Moduły rozszerzające Dalilon podłączane są łaocuchowo do sterowników HVAC Karno (szybkozłącza RJ9/RJ11). Umożliwia kompleksowe sterowanie oświetleniem i żaluzjami. Dzięki współdzieleniu informacji pomiędzy modułami uzyskujemy przede wszystkim system optymalny energetycznie a przy tym łatwy w obsłudze, która jest możliwa za pomocą jednego urządzenia. W oparciu o otwartą technologię LonWorks, moduły [IRC] moga byd łatwo integrowane z systemem BMS a każda grupa urządzeo widziana jest jako pojedynczy węzeł sieci LON. ENERGY SAVINGS IN BUILDINGS 16/02/

80 IRC ZINTEGROWANE STEROWANIE POMIESZCZENIEM [IRC] «Zintegrowane sterowanie pomieszczeniem» Modułowa koncepcja [IRC] jest oparta na otwartej Technologii LonWorks pozwala na sterowanie funkcji komfortu związanych z ogrzewaniem pomieszczeo, ich klimatyzacją (HVAC), oświetleniem i żaluzjami, dając pełną, optymalną kontrolę nad zużywaną przez wszystkie te systemy energią. Pomieszczeniowy sterownik HVAC wraz ze swoimi modułami sterowania oświetlenia i żaluzji widziany jest jako pojedynczy węzeł sieci LON i może byd łatwo integrowany z systemami BMS. 1. Zasady HVAC - główne funkcje: ogrzewanie, wentylacja i klimatyzacja Regulatory pomieszczeniowe Karno (niebieska obudowa) przeznaczone są do sterowania ogrzewania i klimatyzacji. Głównie takich urządzeo jak klimakonwektory, VAV, sufity chłodzące, grzejniki itp. Mogą sterowad prędkością wentylatora (off, 1 / 2 / 3 lub tryb automatyczny), zaworami do ogrzewania i chłodzenia. Seria IRC-SRC. Umożliwia wykorzystanie do 5 wejśd konfigurowalnych(on / Off i analogowe) i 8 wyjśd (230 VAC i 0-10 V DC). Sygnałem 0-10V może sterowad wentylatorem o zmiennej prędkości (co daje oszczędnośd energii i obniżenie hałasu), a także sterowad recyrkulacją/wymianą powietrza od czujnika jakości powietrza w pomieszczeniu. Seria IRC-FCC. Umożliwia wykorzystanie do 5 wejśd konfigurowalnych(on / Off i analogowe) i 6 wyjśd (230 VAC) Przeznaczona jest przede wszystkim do sterowania klimakonwektorów, belek i sufitów chłodzących, grzejników wodnych i elektrycznych. Oświetlenie i Żaluzje podstawowe funkcje: Moduły rozszerzające Dalilon (żółta obudowa) są cyfrowo połączone z modułem HVAC za pomocą szybkozłącza RJ9/RJ11. Mogą byd instalowane w suficie, w pobliżu opraw oświetleniowych lub żaluzji, albo bezpośrednio na urządzeniu HVAC (wraz z modułem Karno HVAC). Długośd max. kabla między RJ9/RJ11 każdego modułu: 12 m. - Pozwalają one na włączanie / wyłączanie lub przyciemnianie / rozjaśnianie oświetlenia, jak również sterowanie żaluzji przeciwsłonecznych z nich w zależności od trybu obecności osób w pomieszczeniu (ręczne sterowanie z pilota lub automatycznie) - na każdym ostatnim module dostępne jest 1 wejście sterujące RJ9do połączenia akcesoriów, takich jak odbiornik IR lub RF (RIR-x lub RFR-D), czujnik multi-sensor(ms-x do wykrywania obecności i pomiaru poziomu natężenia światła), do odbioru sygnałów z pilota zdalnego sterowania (IR lub RF: TCND-x) lub urządzeo przewodowych (RS- DLX lub RS-LCD), a także konfigurowalnego interfejsu przycisków (lub przełączników) (WMS-PB- 8DI). - Każdy moduł jest wyposażony we własny zasilacz 230VAC (pozwalający na oddzielne zasilanie urządzeo) - Wyjścia posiadają standardowe złącza Wieland do opraw oświetleniowych. 79

81 Dostępne typy modułów rozdzerzeo Dalilon Moduł do sterowania 2 kanałów oświetlenia w trybie On/Off: IRC-B2L Moduł do sterowania 3 kanałów oświetlenia w trybie On/Off: IRC-B3L Moduł do sterowania jasnością 2 kanałów 1-10Vdc: IRC-B2LG Moduł do sterowania 3 żaluzjami: IRC-B3S 3 silniki rolet 230 VAC góra /dół/kąt Moduł do sterowania 2 kanałów i 1 silnika rolet 230VAC: IRC-B2L1S Moduł do sterowania 2 roletami 24Vdc: IRC-B2S24 2 silniki rolet 24 VAC góra /dół/kąt Moduł do sterowania 4 grup oświetlenia DALI (16 opraw) wyposażonych w elektroniczne stateczniki DALI (standardowe sprzężenie zwrotne cyfrowa regulacja natężenia ): IRC-BDALI 2. Korzyści - [IRC] jest kompleksowym systemowym rozwiązaniem, które jest łatwe i szybkie w montażu: cyfrowe połączenia za pomocą szybkozłącza RJ9/RJ11 gwarantują pewnośd i brak błędów. - Systemowe rozwiązanie pozwala na oszczędności w okablowaniu w porównaniu do klasycznych pojedynczych instalacji - W sieci LonWorks konfiguracja [IRC] zdefiniowana tylko dla jednego biura może byd powielana - 1 wspólny czujnik może byd podłączony do ostatniego modułu [IRC] i skojarzony z pozostałymi, dając sterowanie wszystkimi elementami (oświetlenie, klimatyzacja/ogrzewanie, sterowania żaluzji ) Rozwiązanie dopasowane do: - Różnej wielkości obiektów biurowych z podziałem na strefy lub bez(złożona konfiguracja) - Modernizowanych biurowców (gdzie architektura biur nie jest zbyt wygodna/elastyczna) 3. Rodzaje zastosowao schematy funkcjonalne Modułowe rozwiązanie sterowania oświetleniem rolet i klimatyzacji/ogrzewania: 1 węzeł sieci LON w każdym pomieszczeniu 4 wyjścia do sterowania oświetleniem / 4 wyjścia do sterowania roletami LON RJ9/RJ11 Łącze RJ9/RJ11 Łącze RJ9/RJ11 Łącze RJ9/RJ11 Łącze Pomieszczenie Akcesoria Dalilon IR lub RF HVAC (IRC-SRC lub IRC-FCC) Oświetlenie (IRC-B2L) Oświetlenie i Rolety (IRC-B2L1S) Rolety (IRC-B3S) 80

82 [IRC] Rozwiązanie z modułami DALI: HVAC na RC-SRC i Sterowanie oświetleniem DALI 1 węzeł LON 16 opraw (max.) w 4 niezależnych grupach KONFIGURACJA OPEN SPACE KONFIGURACJA POMIESZCZEO (2 strefy na pomieszczenie) 81

83 STEROWANIE KOMFORTEM POPRZEZ PILOTY ZDALNEGO STEROWANIA Z INTERFEJSEM RADIOWYM (RF) WSPÓŁPRACA ZE STEROWNIKAMI OŚWIETLENIA System zdalnego sterowania Dalilon zapewnia inteligentny i ekonomiczny sposób lokalnego sterowania parametrami komfortu: temperatura, prędkośd wentylatora, oświetlenie, żaluzje, przy użyciu ręcznych lub ściennych pilotów wykorzystujących transmisję radiową 1. Zasady Polecenia emitowane przez piloty RF są odbierane przez odbiorniki radiowe, które następnie przekazują je przewodowo do wielopomieszczeniowych sterowników oświtlenia. Wielopomieszczeniowe sterowniki oświetlenia są węzłami sieci LON które: Udostępniają polecenia sterowania komfortem w sieci LON jako standardowe zmienne sieciowe SNVT Sterują połączonymi z nimi instalacjami oświetleniowymi Sterownik oświetlenia CTR-8L do obsługi wielu pomieszczeo to 8 kanałów sterowania typu: włącz/wyłącz lub ściemniania zależnie od poleceo użytkownika. Sterowanie kilku pomieszczeo dzięki 8 niezależnym wyjściom sterującym, sterowanie żaluzji i HVAC będzie wykonywane przez oddzielne sterowniki LonMark W większości przypadków, każdy pokój wyposażony jest w 2 niezależne obwody oświetlenia. Jeden obwód znajduje się po stronie okna, a drugi znajduje się od strony korytarza. Każdo obwód oświetlenia zostanie podłączony do jednego wyjścia kontrolera. Dlatego sterownik 8 kanałów światła będzie mógł sterowad oświetlenie w 4 pokojach, z 2 wyjściami na każdy pokój. Sterownik oświetlenia posiada również z 4-kanałowy interfejs sieciowy do odbierania komend podczerwieni z 4 pilotów, do sterowania 4 pokoi. 4 piloty zdalnego sterowania RF wysyłają polecenia do jednego odbiornika podłączonego ze sterownikiem oświetlenia Każdy pilot RF jest przypisany do odpowiedniego odbiornika RF tworząc z nim unikalne połączenie. Każdy pilot RF jest otrzymuje numer od 1-4 aby jeden odbiornik mógł je zidentyfikowad 2. Produkty Dla 4 pomieszczeo: 4 radiowe piloty zdalnego sterowania TCND-R RF 1 odbiornik radiowy RFR-D 1 sterownik oświetlenia CTR-8L (on/off) lub CTR-8LD (intensywnośd ) 1 kabel do podłączenia interfejsu odbiornika CBL-01 82

84 Dalilon Solutions Uwaga: W celu uzyskania wszelkiej dokumentacji technicznej prosimy o kontakt. 83

85 STEROWANIE KOMFORTEM POPRZEZ PILOTY ZDALNEGO STEROWANIA NA PODCZERWIEO WSPÓŁPRACA ZE STEROWNIKAMI OSWIETLENIA System zdalnego sterowania Dalilon zapewnia inteligentny i ekonomiczny sposób sterowania komfortem: temperatura, prędkośd wentylatora, oświetlenie, żaluzje, przy użyciu ręcznych lub ściennych pilotów na podczerwieo 1. Zasady Polecenia emitowane przez piloty podczerwieni IR są odbierane przez odbiorniki podczerwieni, które następnie przekazują je przewodowo do sterowników oświetlenia. Wielopomieszczeniowe sterowniki oświetlenia są węzłami LON które: Udostępniają polecenia sterowania komfortem w sieci LON jako zmienne sieciowe SNVT sterując połączonymi z nimi urządzeniami oświetleniowymi. Sterują podłączoną do nich instalacją oświetlenia Sterownik oświetlenia CTR-8L do obsługi wielu pomieszczeo to 8 kanałów sterowania typu: włącz/wyłącz lub ściemniania zależnie od poleceo użytkownika. Sterowanie kilku pomieszczeo dzięki 8 niezależnym wyjściom sterującym, sterowanie żaluzji i HVAC będzie wykonywane przez oddzielne sterowniki LonMark W większości przypadków, każdy pokój wyposażony jest w 2 niezależne obwody światła. Jeden obieg znajduje się po stronie okna, a drugi znajduje się od strony korytarza. Każdo obwód oświetlenia zostanie podłączony do jednego wyjścia kontrolera. Dlatego sterownik 8 kanałów światła będzie mógł sterowad oświetlenie w 4 pokojach, z 2 wyjściami na każdy pokój. Sterownik oświetlenia posiada również z 4-kanałowy interfejs sieciowy do odbierania komend podczerwieni z 4 pilotów, do sterowania 4 pokoi. 2. Produkty Dla 4 pokoi: 4 TCND-I IR piloty zdalnego sterowania 4 RIR-I IR odbiorniki 1 CTR-8L (on/off) lub CTR-8LD (intensywnośd ) sterownik oświetlenia 4 CBL-xx (xx długośd w metrach) kable odbiornik-sterownik 84

86 Dalilon Solutions Uwaga: W celu uzyskania wszelkiej dokumentacji technicznej prosimy o kontakt. 85

87 STEROWNIKI OŚWIETLENIA Lighting Management STEROWNIKI OŚWIETLENIA Sterowniki oświetlenia Dalilon przynoszą znaczne oszczędności energii poprawiając przy tym komfort użytkowania budynków. Umożliwiają: sterowanie on/off lub regulację natężenia oświetlenia, sterowanie statecznikami DALI... Mogą pracowad samodzielnie lub zostad podłączone poprzez sied LonWorks do systemu BMS Używane wspólnie z naszym graficznym oprogramowaniem konfiguracyjnym, tworzą modułowe rozwiązanie. W wypadku zmiany podziału pomieszczeo nie ma potrzeby modyfikacji instalacji. Poznaj szeroką gamę 86

88 STEROWNIKI OŚWIETLENIA Sterowniki ON/OFF i natężenia oświetlenia Nasze sterowniki oświetlenia pozwalają na sterowanie 4 lub 8 obwodów on/off (CTR-4L i CTR-8L) lub regulacji natężenia (CTR- 4LD i CTR-8LD). Udostępniają one w sieci LonWorks informacje o stanie zajętości, intensywności oświetlenia, prędkości wentylatora, nastawą, jej korektą i temperaturą (dla zintegrowanego systemu sterowanie HVAC i oświetleniem multi energy management) CTR-8L: on/off on/off Sterownik oświetlenia Sterownik magistrali DALI do zastosowao biurowych Sterownik CTR-8LDALI: DALI DALI bus b Sterownik Dalilon CTR-8LDALI zasila maximum do 8 grup stateczników DALI (16 stateczników łącznie) i steruje nimi poprzez magistralę DALI bus. Udostępnia informacje o stanie pracy każdej z grup. Wyposażony standardowo w interfejs LON może byd integrowany z BMS aby zarządzad instalacją oświetlenia w pomieszczeniach biurowych i współdzielid w sieci informacje o zmiennych ze sterowników żaluzji i HVAC (dla systemu zintegrowanego). Sterownik oświetlenia DALI przeznaczony do OPEN SPACE ES lti energy management). Dalilon CTR-DALI-LRx zasila i to steruje 64 do 64 stateczników DALI, które mogą byd podzielone na 16 lighting g r u p (sterowanie oświetleniem) lub na 8 grup (oświetlenie i żaluzje) - multi energy management Udostępnia informacje o stanie pracy każdego statecznika. CTR-DALI-LRx: CTR-DALI-LRx: bus lighting DALI bus lighting controller controller - for open - for spaces ope n spaces Sterownik kombinowany OSWIETLENIE I ŻALUZJE Sterownik Dalilon CTR-4L-4S230 pozwala na kombinowane zarządzanie oświetleniem i żaluzjami CTR-4L-4S230: combined CT R-4L-4S230: lighting and sunblind combined controller Steruje 4 wyjścia mi on/off dla oświetlenia i 4 wyj ścia mi d la żaluzji (góra/dół/kąt). 87

89 TABELA DOBORU CTR-4L CTR-8L CTR-4LD CTR-8LD CTR-8LDALI CTR-DALI-LRx CTR-4L-4S230 GŁÓWNE FUNKCJE On / Off Oświetlenie Regulacja natężenia Sterowanie statecznikami DALI Żaluzje FUNKCJE STEEROWNIKÓW DALI Projekty biurowe Projekty typu Open space Zmienne Żaluzje i HVAC dostępne w sieci LonWorks Max. liczba sterowanych stateczników 8 (tylko CTR-DALI-LR8) CTR-DALI-LR8 : 8 CTR-DALI-LR16 : 16 Max. liczba sterowanych stateczników Stan pracy grupy stateczników Indywidualny stan pracy statecznika Zasilanie zintegrowanych stateczników Grupowe adresowanie Indywidualne adresowanie (automat) (automat) (ręczne) (automat lub ręczne) 29/03/10 88

90 AKCESORIA INTERFEJSY Piloty zdalnego sterowania na podczerwieo lub radiowe (także EnOcean) pozwalają użytkownikom ręcznie dostosowad oświetlenie w pomieszczeniach. Współpracują z odpowiednimi odbiornikami lub multi-sensorem Interfejs WMS PB 8DI pozwala na bezpośrednie podłączenie przycisków lub przełączników do sterownika oświetlenia Dalilon. TCND: infrared, radio or EnOcean pilot wielofunkcyjny WMS-PB-8DI: Interfejs przycisków ODBIORNIKI Odbiorniki Dalilon przesyłają do sterowników oświetlenia komendy odebrane z pilotów zdalnego sterowania. Niektóre odbiorniki maja również wbudowane czujniki natężenia oświetlenia. RFR: odbiornik radio / EnOcean RIR: odbiornik infrared Czuniki typu MULTI-SENSOR Dalilon multi sensory (podczerwieo lub radio) przesyłają do sterowników oświetlenia komendy odebrane z pilotów zdalnego sterowania. Pozwalają także na automatyczne sterowanie oświetleniem w pomieszczeniach zależnie od ich zajętości (posiadają dodatkowo czujnik obecności oraz czujnik natężenie oświetlenia). MS2: infrared or radio multi sensor MODUŁ ITR Podłączony do sterownika Dalilon poprzez sied LonWorks moduł ITR pozwala na podłączenie 4 dodatkowych odbiorników, multisensorów lub modułów interfejsu przycisków/przełączników. Dzięki temu może on odbierad i przekazywad polecenia emitowane przez urządzenia zdalnego sterowania. Zintegrowany z BMS, udostępnia w sieci informacje dotyczące współpracujących układów sterowania żaluzji i HVAC. Moduł IT R module ITR BRINDAS - FRANCE Tel: +33 (0) Fax: +33 (0)

91 DALI BUS - STEROWANIE OŚWIETLENIEM W 4 POMIESZCZENIACH BIUROWYCH STEROWNIE OSWIETLENIEM W 4 POMIESZCZENIACH BIUROWYCH DALI BUS DALI Bus wykrywanie obecnośc i pomiar natężenia oświetlenia regulacja intensywności Wstep Sterownik o ś wi etlenia CTR-8LDALI wykorzystuje protokół DALI. DALI (Digital Addressable Lighting Interface) jest standardem komunikacji magistrali (IEC 60929) pomiędzy sterownikiem a urządzeniami oświetleniowymi. Stosowana przez DALI cyfrowa technologia pozwala na dokładne sterowanie intensywnością oświetlenia (On, Off & tryb reg. jasności) zależnie od stanu zajętości pomieszczeo, harmonogramów czasowych oraz monitorowanie stanu pracy każdej oprawy. Sterownik CTR-8LDALI jest wyposażony w interfejs LON, który pozwala na integrację z BMS. Jego głównym celem jest dostarczanie energii od 1 do 8 grup stateczników (230V), i ich sterowanie poprzez magistralę DALI. Podczas okablowania, 8 grup zostaną automatycznie przypisane do 8 wyjśd zasilających (16 stateczników w sumie - 5A max na wyjście). Schemat Korzyści ze stosowania CTR-8LDALI: Integracja CTR-8LDALI pozwala na obniżenie zużycia energii, kosztów instalacji i utrzymania ruchu. Oszczędności energii: - Sterowanie oświetleniem (on, off lub intensywnośd), zależnie od poziomu natężenia oświetlenia w porównaniu do klasycznego rozwiązania przynosi: 50% do 60% oszczędności zużycia energii przy stosowaniu spójnego systemu (intensywnośd 0% do 100%). - Zwiększa żywotnośd lamp - Opcja: istnieje możliwośd odcinania stateczników od zasilania w czasie gdy oświetlenie ma byd wyłączone. Redukcja kosztów montażu I utrzymania: - Automatyczne adresowanie stateczników DALI: poprzez naciśnięcie przycisku na CTR-8LDALI (automatyczne przypisywanie numerów). - Monitoring stanu pracy grup opraw oświetleniowych. 90

92 - Sterownik na podczerwieo do testowania pracy sieci (test instalacji stateczników pojedynczo lub w grupach). Zastosowanie Przykład Sterownik zintegrowany z BMS, dla sterowania 4 pomieszczeo (2 grupy świateł w każdym z nich): Sterowanie oświetleniem strefa przy oknie / strefa przy korytarzu. Załączanie on / off lub sterowanie intensywnością, zależnie od poziomu natężenie oświetlenia oraz stanu zajętości pomieszczeo. Monitoring stanu pracy każdej oprawy oświetleniowej (diagnostyka i wykrywanie niesprawności ). Działanie instalacji- przegląd Specyfikacja funkcjonalna CTR-8DALI: Otrzymuje informacje o trybie zajętości od systemu BMS (harmonogramy czasowe) poprzez sied LON. Odbiera polecenia użytkowników pomieszczeo z pilotów TCND-I. Zbiera informacje o obecności osób w pomieszczeniach oraz poziomie natężenia oświetlenia dostarczane prze czujniki MS2-I-PL. Pozwala na automatyczne adresowanie stateczników DALI, przy użyciu przycisku z przodu urządzenia. Steruje 8 wyjśd mocy zasilające każda z grup stateczników DALI CTR-8LDALI steruje do 8 grup lamp o pozwala obsługiwad 4 pomieszczenia. 91

93 Specyfikacja Funkcjonalna MS2-I-PL: Odbiera polecenia użytkowników pomieszczeo z pilotów TCND-I. Zbiera informacje o obecności osób w pomieszczeniach oraz poziomie natężenia oświetlenia. Specyfikacja funkcjonalna TCND-I: Wysyła polecenia CTR-DALI-LR16 poprzez MS2-x-PL : o 1 przycisk wyboru trybu zajętości. o 1 przycisk do modyfikacji intensywności każdej z grup oświetlenia pomieszczenia(ręczne wymuszenie). * Ta aplikacja może również działad z radiowym multi sensorem «MS2-R-PL»i radiowym pilotem «TCND-R». 92

94 DALI BUS - STEROWANIE OŚWIETLENIEM W POMIESZCZENIACH TYPU OPEN SPACE STEROWANIE OSWIETLENIEM W POMIESZCZENIACH TYPU OPEN SPACE DALI BUS DALI Bus wykrywanie obecności pomiar natężenia regulacja natężenia Wstęp Sterownik oświetlenia CTR-DALI-LRx wykorzystuje protokół DALI. DALI (Digital Addressable Lighting Interface) jest standardem komunikacji magistrali (IEC 60929) pomiędzy sterownikiem a urządzeniami oświetleniowymi. Stosowana przez DALI cyfrowa technologia pozwala na dokładne sterowanie intensywnością oświetlenia (On, Off & tryb regul. jasności) zależnie od stanu zajętości pomieszczeo, harmonogramów czasowych oraz monitorowanie stanu pracy każdej oprawy. Sterownik jest wyposażony w interfejs komunikacyjny LON, który pozwala na zintegrowanie z systemem zarządzania oświetleniem dla przestrzeni otwartych. (np. CTR-DALI-LR16: steruje do 16 grup stateczników DALI) lub z Systemem Zarządzania Budynkiem BMS aby sterowad oświetlenie, żaluzjami i urządzeniami grzewczo-wentylacyjnymi HVAC współdzieląc standardowe zmienne tych urządzeo w sieci LonWorks (np. CTR-DALI-LR8: commands up to 8 groups of stateczników DALI). CTR-DALI-LRx: jakie zastosowania? Sterownik CTR-DALI-LRx jest odpowiedni do zarządzania oświetleniem w budynkach (duże pomieszczenia typu open space, sale konferencyjne, sale spotkao) lub dla hoteli, hal widowiskowych, stadionów, kompleksów handlowych, itp. Sterownik CTR-DALI-LRx zarządza obwodami max 4 indywidualnych pomieszczeo (4 wejścia RJ9) Zastosowanie - Przykład CTR-DALI-LR16 steruje do grup oświetlenia 16. W przykładzie poniżej, sterownik jest zintegrowany z BMS, dla sterowania 2 pomieszczeo typu open space : Sterowanie oświetleniem strefa przy oknie / strefa przy korytarzu. Załączanie on / off lub sterowanie intensywnością, zależnie od poziomu natężenie oświetlenie oraz stanu zajętości pomieszczeo. Monitoring stanu pracy każdej oprawy oświetleniowej (diagnostyka i wykrywanie niesprawności ). Integracja LON 93

95 Działanie instalacji- przegląd Specyfikacja funkcjonalna CTR-DALI-LR16: Otrzymuje informacje o trybie zajętości od systemu BMS (harmonogramy czasowe) poprzez sied LON. Odbiera polecenia użytkowników pomieszczeo z pilotów TCND-I. Zbiera informacje o obecności osób w pomieszczeniach oraz poziomie natężenia oświetlenia dostarczane prze czujniki MS2-I-PL. Pozwala na automatyczne adresowanie stateczników DALI, przy użyciu przycisku z przodu urządzenia. Zasila I steruje do 64 stateczników DALI zasilanie stateczników przez przekaźnik (230VAC / 5A sumarycznie). Specyfikacja funkcjonalna MS2-I-PL: Odbiera polecenia użytkowników pomieszczeo z pilotów TCND-I. Zbiera informacje o obecności osób w pomieszczeniach oraz poziomie natężenia oświetlenia. Specyfikacja funkcjonalna TCND-I: Wysyła polecenia CTR-DALI-LR16 poprzez MS2-x-PL : o 1 przycisk wyboru trybu zajętości. o 1 przycisk do modyfikacji intensywności każdej z grup oświetlenia pomieszczenia(ręczne wymuszenie). * Ta aplikacja może również działad z radiowym multi sensorem «MS2-R-PL»i radiowym pilotem «TCND-R». Zalety stosowania CTR-DALI-LRx: Obsługa I utrzymanie ruchu łatwiejsze dzięki: : - Automatycznemu adresowaniu stateczników DALI: poprzez naciśnięcie przycisku na CTR-DALI-LRx (automatyczne i indywidualne numerowanie). - «Dali Tool» Zestaw pozwalający na przypisywanie grup stateczników. (K-DALI-TOOL2: USB key LON, oprogramowanie konfiguracyjne (CD) i konieczne kable). - Indywidualny monitoring opraw oświetleniowych. - Sterownik na podczerwieo do testowania pracy sieci (test instalacji stateczników pojedynczo lub w grupach ). OSZCZĘDNOŚI ENERGII: - Sterowanie oświetleniem (on, off l u b i n t e n s y w n o ś d ), z a l e ż n i e o d p o z i o m u n a t ę ż e n i a o ś w i e t l e n i a w p o r ó w n a n i u d o k l a s y c z n e g o r o z w i ą z a n i a p r z y n o s i : 50% do 60% o s z c z ę d n o ś c i z u ż y c i a e n e r g i i przy stosowaniu spójnego systemu (intensywnośd 0% do 100%). - Zwiększa żywotnośd lamp - Opcja: istnieje możliwośd odcinania stateczników od zasilania w czasie gdy oświetlenie ma byd wyłączone. OPTYMALNY KOMFORT UZYTKOWNIKÓW: Wykorzystanie rozwiązania z protokołem DALI podnosi komfort osób przebywających w pomieszczeniach zapewniając stały, niezależny od warunków zewnętrznych poziom jasności na stanowiskach pracy i wygodę obsługi. 94

96 STEROWANIE KOMFORTEM POPRZEZ PILOTY ZDALNEGO STEROWANIA Z INTERFEJSEM RADIOWYM ETLACZ DO STEROWANIA STREFAMI ZC DISPLAY WYŚWIETLACZ DO STEROWANIA STERFAMI OPIS ZC Display jest lokalnym interfejsem użytkownika dla sterowania strefami, łatwy w użyciu, z ekranem LCD i 6- cioma podświetlanymi przyciskami poleceo. Pozwala na zarządzanie harmonogramami czasowym (obsługuje do 6 stref). Dla każdej strefy, parametry komfortu mogą byd wyświetlane i bezpośrednio zmieniane. Wyświetlacz jest zgodny z Karno (sterowniki pomieszczeo dla HVAC) i Dalilon CTR-8L,-8LD,-8S230 (sterowniki oświetlenia i żaluzje). Wszystkie te urządzenia są posiadają interfejs komunikacyjny LON i mogą pracowad autonomicznie lub pod kontrola systemu BMS. SCHEMATY ZASTOSOWAO 95

97 96

98 97

99 STEROWNIKI DO VAV Z INTERFEJSEM LONWORKS LUB BACNET 98

100 99

101 100

102 STEROWNIKI DO CENTRAL WENTYLACYJNYCH Z INTERFEJSEM LONWORKS LUB BACNET Swobodnie programowalne sterowniki LonWorks ECP-103 ECP-203 ECP-300 ECP-400 ECP-403 ECP-410 ECP-413 ECP-500 ECP-510 ECP-PTU ECP-PTU-W ECC-301 ECC-401 ECC-520 Moduł I/O Moduł I/O Moduł I/O Wejścia Uniwersalne (NTC, PT, RTD, 0-10V, 0-20mA/4-20mA) Obsługa EC-Smart-Sensor Obsługa EC-Smart-Vue Bezprzewodowe wejścia 2, Wbudowany zasilacz 15VDC Wyjścia Uniwersalne (konfigurowalne jako: Analogowe lub Binarne) mA/4-20mA Triak 24 V Triak 265 V 4 4 Przekaźnik 277 V AC 4 4 Wskaźnik stanu wyjścia LED Przełączniki A/0/R + Ponetcjometry Zasilanie 24 V AC 24 V AC/ DC V AC Ogólne Zegar czasu rzeczywistego Montaż na szynie DIN (odłączalna podstawa) 101

103 102

104 CZUJNIKI I ZADAJNIKI POMIESZCZENIOWE 103

105 104
