RGS REKUPERATORY CENTRALE KLIMATYZACYJNE OPIS KONSTRUKCJI OZNACZENIE URZĄDZENIA.

Transkrypt

1 RGS REKUPERATORY OPIS KONSTRUKCJI OBUDOWA Konstrukcja obudowy oparta na szkielecie z profilu aluminiowego. Panele warstwowe wypełnione wełną mineralną grubości 25 mm. Od strony wewnętrznej blacha ocynkowana, od strony zewnętrznej blacha typu alucynk. ODZYSK CIEPŁA Do odzysku ciepła zastosowano typoszereg wymienników krzyżowo-przeciwprądowych o sprawności całkowitej powyżej 80%. Wymienniki wykonane są z płyt aluminiowych. WENTYLATORY Wysokosprawne wentylatory z napędem bezpośrednim. Silniki komutowane jednofazowe z zewnętrznym wirnikiem zasilane napięciem 230V. Niski pobór mocy elektrycznej w granicach od 52 do 690W. AUTOMATYKA Różnorodne opcje automatyki pozwalają na komfortową pracę urządzenia w różnych trybach pracy np. nocny, dzienny, lato, zima itp. Czytelny interfejs użytkownika zapewnia, że urządzenie obsługuje się w łatwy i prosty sposób. FILTRY* Filtry kasetowe klasy G4. Duża powierzchnia filtracyjna zapewniająca długą żywotność filtra. Małe opory przepływu. Łatwy sposób montażu przy wymianie filtra. POSADOWIENIE W zależności od wielkości urządzenie przewidziano nogi lub podstawę. SZCZELNOŚĆ Specjalne uszczelki maksymalnie eliminujące przecieki powietrza pomiędzy częścią nawiewaną i wywiewną. KRÓĆCE Króćce przyłączeniowe o dużej średnicy zapewniającej małą prędkość wypływu pomiędzy 3-5m/s. BY-PASS By-pass wymiennika do odzysku ciepła zapewniający stabilną pracę urządzenia. Pełni funkcję ochronną wymiennika przed oszronieniem oraz zapewnia pracę w trybie letnim. OZNACZENIE URZĄDZENIA WIELKOŚĆ 250, 500, 750, 1000, 1500, 2000 TYP V - wloty i wyloty pionowe, H - wloty i wyloty poziome STRONA OBSŁUGI P - prawa, L - lewa NAGRZEWNICA (wyposażenie opcjonalne)* P - wodna prawa, L - wodna lewa NEP - elektryczna prawa, NEL - elektryczna lewa CHŁODNICA (wyposażenie opcjonalne)* CFP - chłodnica freonowa prawa, CFL - chłodnica freonowa lewa AUTOMATYKA AN-RGS, ANW-RGS, ANE-RGS, ANWCHF-RGS, ANECHF-RGS * - montowane na kanałach wentylacyjnych. RGS /

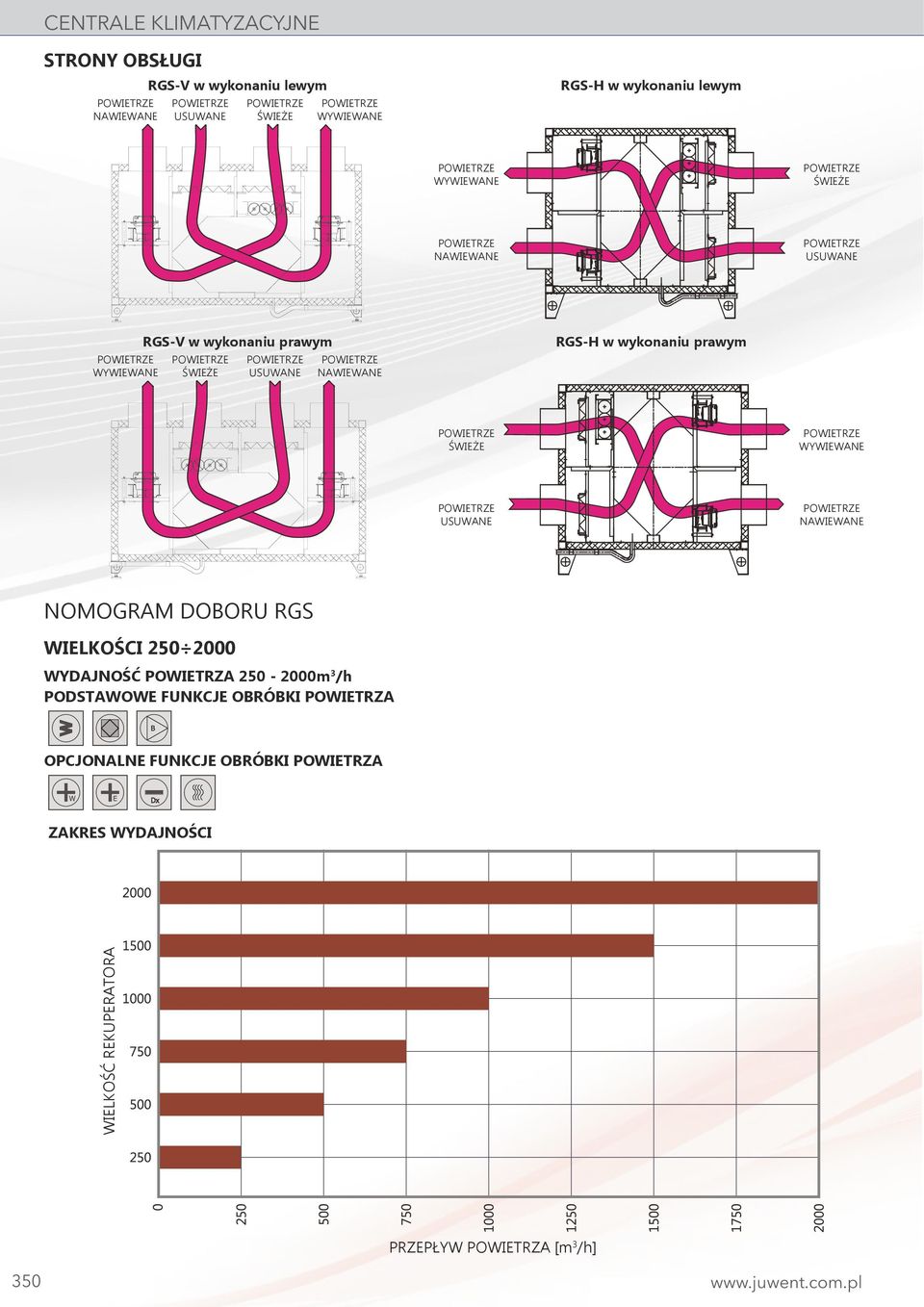

2 STRONY OBSŁUGI NAWIEWANE RGS-V w wykonaniu lewym USUWANE ŚWIEŻE WYWIEWANE RGS-H w wykonaniu lewym WYWIEWANE ŚWIEŻE NAWIEWANE USUWANE WYWIEWANE RGS-V w wykonaniu prawym ŚWIEŻE USUWANE NAWIEWANE RGS-H w wykonaniu prawym ŚWIEŻE WYWIEWANE USUWANE NAWIEWANE NOMOGRAM DOBORU RGS WIELKOŚCI WYDAJNOŚĆ POWIETRZA m 3 /h PODSTAWOWE FUNKCJE OBRÓBKI POWIETRZA OPCJONALNE FUNKCJE OBRÓBKI POWIETRZA ZAKRES WYDAJNOŚCI WIELKOŚĆ REKUPERATORA PRZEPŁYW POWIETRZA [m 3 /h] 350

3 GABARYTY RGS-H -250, -500, -750, RGS-H -1500, 2000 Typ urządzenia B H GABARYTY I MASA RGS-H h1 h2 H3 L L1 D RGS RGS RGS RGS RGS RGS Masa [kg] 351

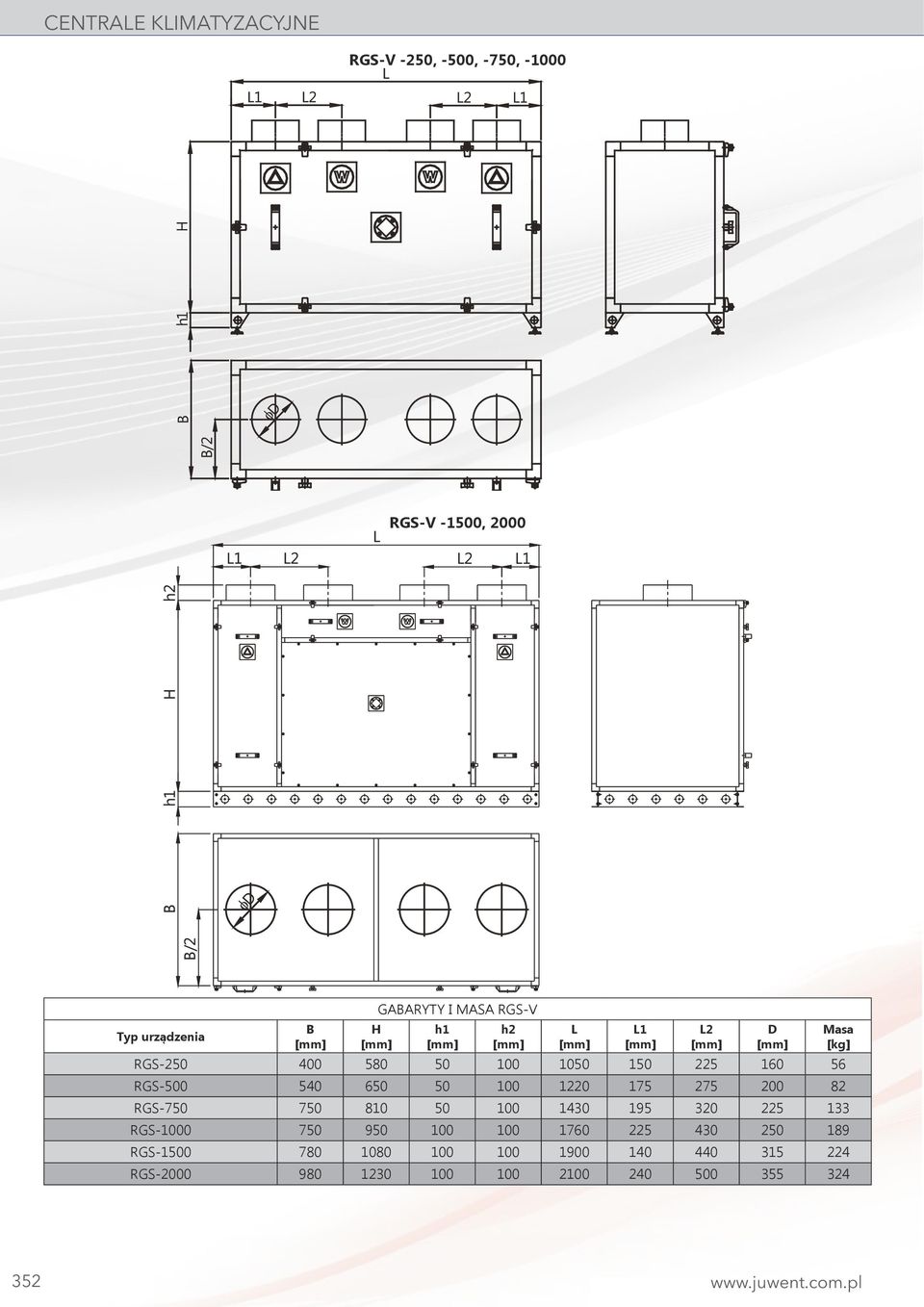

4 RGS-V -250, -500, -750, RGS-V -1500, 2000 Typ urządzenia B H GABARYTY I MASA RGS-V h1 h2 L L1 L2 D RGS RGS RGS RGS RGS RGS Masa [kg] 352

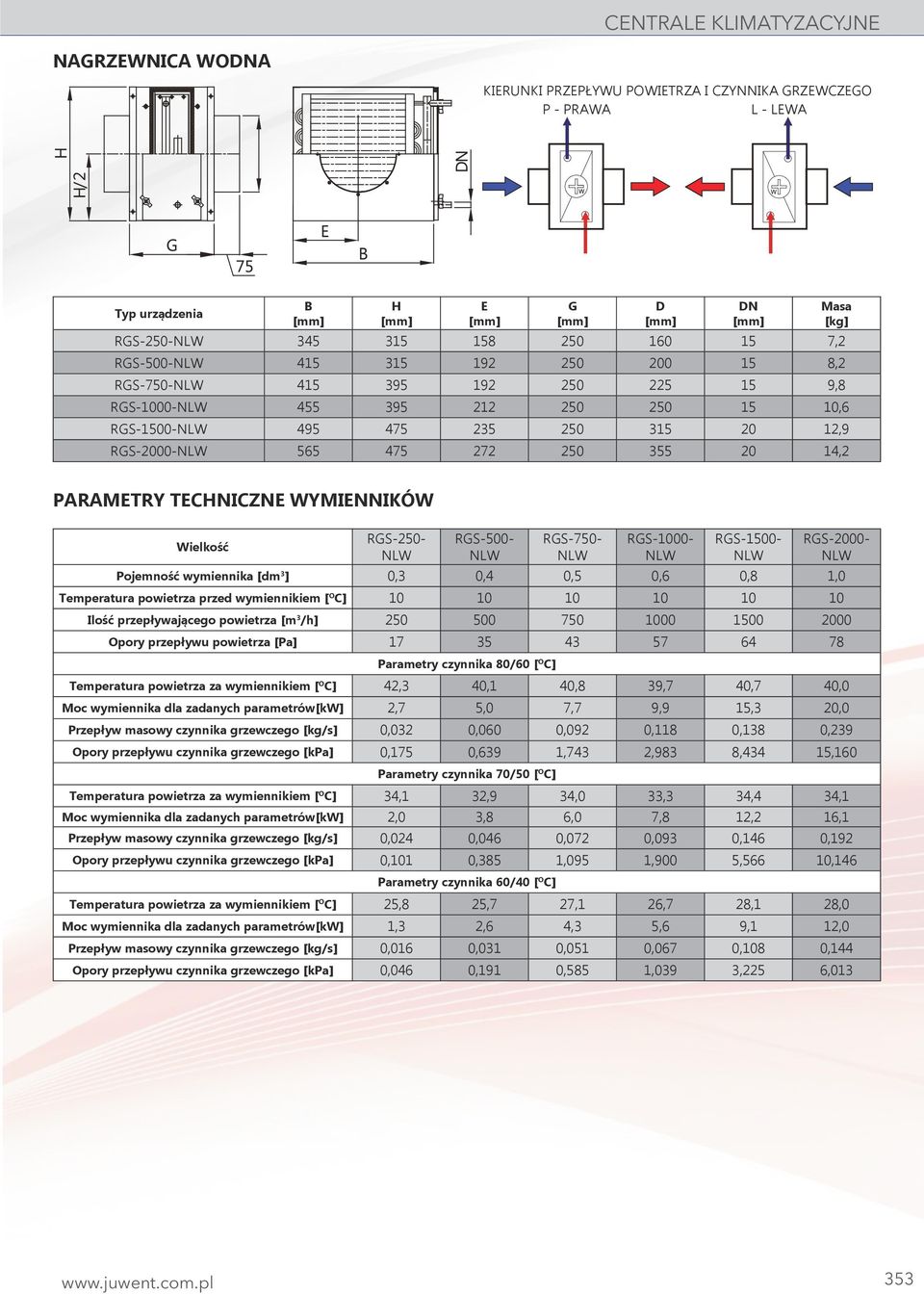

5 NAGRZEWNICA WODNA KIERUNKI PRZEPŁYWU POWIETRZA I CZYNNIKA GRZEWCZEGO P - PRAWA L - LEWA Typ urządzenia B H E G D DN RGS ,2 RGS ,2 RGS ,8 RGS ,6 RGS ,9 RGS ,2 Masa [kg] PARAMETRY TECHNICZNE WYMIENNIKÓW Wielkość RGS-250- RGS-500- RGS-750- RGS RGS RGS Pojemność wymiennika [dm 3 ] 0,3 0,4 0,5 0,6 0,8 1,0 Temperatura powietrza przed wymiennikiem [ O C] Ilość przepływającego powietrza [m 3 /h] Opory przepływu powietrza [Pa] Parametry czynnika 80/60 [ O C] Temperatura powietrza za wymiennikiem [ O C] 42,3 40,1 40,8 39,7 40,7 40,0 Moc wymiennika dla zadanych parametrów[kw] 2,7 5,0 7,7 9,9 15,3 20,0 Przepływ masowy czynnika grzewczego [kg/s] 0,032 0,060 0,092 0,118 0,138 0,239 Opory przepływu czynnika grzewczego [kpa] 0,175 0,639 1,743 2,983 8,434 15,160 Parametry czynnika 70/50 [ O C] Temperatura powietrza za wymiennikiem [ O C] 34,1 32,9 34,0 33,3 34,4 34,1 Moc wymiennika dla zadanych parametrów[kw] 2,0 3,8 6,0 7,8 12,2 16,1 Przepływ masowy czynnika grzewczego [kg/s] 0,024 0,046 0,072 0,093 0,146 0,192 Opory przepływu czynnika grzewczego [kpa] 0,101 0,385 1,095 1,900 5,566 10,146 Parametry czynnika 60/40 [ O C] Temperatura powietrza za wymiennikiem [ O C] 25,8 25,7 27,1 26,7 28,1 28,0 Moc wymiennika dla zadanych parametrów[kw] 1,3 2,6 4,3 5,6 9,1 12,0 Przepływ masowy czynnika grzewczego [kg/s] 0,016 0,031 0,051 0,067 0,108 0,144 Opory przepływu czynnika grzewczego [kpa] 0,046 0,191 0,585 1,039 3,225 6,

6 NAGRZEWNICA ELEKTRYCZNA Typ urządzenia B H E G D RGS-250-NE ,0 RGS-500-NE ,5 RGS-750-NE ,5 RGS-1000-NE ,7 RGS-1500-NE ,5 RGS-2000-NE ,5 PARAMETRY TECHNICZNE NAGRZEWNIC ELEKTRYCZNYCH Wielkość RGS-250-NE RGS-500-NE RGS-750-NE RGS-1000-NE RGS-1500-NE RGS-2000-NE Temperatura powietrza przed wymiennikiem [ O C] Ilość przepływającego powietrza [m 3 /h] Opory przepływu powietrza [Pa] Temperatura powietrza za wymiennikiem [ O C] Moc wymiennika dla zadanych parametrów[kw] 3,0 4,5 6,0 7,5 10,5 13,5 Napięcie zasilania [V] CHŁODNICA FREONOWA R407C Masa [kg] Typ urządzenia B H E G D d1 d2 RGS-250-CF x1 16x1 10,1 RGS-500-CF x1 16x1 11,6 RGS-750-CF x1 16x1 13,7 RGS-1000-CF x1 16x1 15,0 RGS-1500-CF x1 16x1 20,0 RGS-2000-CF x1 16x1 23,1 PARAMETRY TECHNICZNE CHŁODNIC FREONOWYCH Wielkość RGS-250-CF RGS-500-CF RGS-750-CF RGS-1000-CF RGS-1500-CF RGS-2000-FC Temperatura powietrza przed wymiennikiem [ O C] Ilość przepływającego powietrza [m 3 /h] Opory przepływu powietrza [Pa] Temperatura powietrza za wymiennikiem [ O C] Moc wymiennika dla zadanych parametrów[kw] 1,2 2,1 3,2 4,2 5,6 7,8 Wilgotność względna powietrza [%] Masa [kg] 354

7 PRZECHOWYWANIE I TRANSPORT NA BUDOWIE CENTRALE KLIMATYZACYJNE Poszczególne elementy centrali są owinięte folią zabezpieczającą i umieszczone na drewnianych paletach. Folię należy zdjąć bezpośrednio przed montażem. Urządzenie należy przechowywać w ich oryginalnych opakowaniach w miejscu suchym i nie narażonym na działanie czynników atmosferycznych. Centrale można transportować za pomocą podnośnika widłowego lub dźwigu w pozycji ich normalnej pracy, zwracając szczególną uwagę na zabezpieczenie powierzchni bocznych i wystających elementów przed uszkodzeniem. Przed podniesieniem urządzenia należy upewnić się czy drzwi i klapy rewizyjne są zamknięte. MONTAŻ I PODŁĄCZENIA Centralę należy ustawić na wypoziomowanym podłożu o odpowiedniej wytrzymałości, dostosowanej do ciężaru i wielkości centrali. Od strony obsługowej centrali należy zapewnić wolną przestrzeń o szerokości umożliwiającej otwarcie wszystkich drzwi i klap inspekcyjnych oraz przeprowadzenie normalnych czynności eksploatacyjnych. Instalacje hydrauliczne, elektryczne itp. muszą być usytuowane tak, aby nie utrudniały dostępu do centrali. Minimalna szerokość umożliwiająca wymianę filtrów musi być równa szerokości centrali. Od strony obsługi należy przewidzieć przestrzeń umożliwiającą wymianę wewnętrznych podzespołów centrali. Szerokość przestrzeni musi być równa co najmniej szerokości centrali +200mm. W trakcie normalnej eksploatacji w przestrzeni tej mogą znajdować się inne urządzenia oraz instalacje, jednak musi być zapewniona możliwość ich szybkiego i łatwego demontażu. AUTOMATYKA Przedstawione poniżej układy automatyki pozwalają uzyskać pewność kontroli pracy i zabezpieczeń, a także komfortu przy utrzymaniu niskich kosztów eksploatacyjnych pracy urządzenia. Dzięki tym układom rola użytkownika sprowadza się jedynie do zadawania wymaganych parametrów powietrza. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnętrznych jak i zewnętrznych. Wszystkie funkcje pracy urządzenia nadzorowane są przez sterownik wyposażony w panel sterujący. STEROWNIK JUWENT RGS Sterownik stanowi wyposażenie standardowe automatyki rekuperatora RGS, zabudowany jest w skrzynce zasilajacosterujacej umieszczonej na panelu przednim rekuperatora. Główne funkcje realizowane przez sterownik to: zapewnienie programowej pracy rekuperatora (zegar tygodniowy); sekwencje: ogrzewanie, chłodzenie i odzysk ciepła; regulacja temperatury powietrza w pomieszczeniu(5 O C 30 O C) lub/i nawiewanego z ograniczeniem minimalnej i maksymalnej wartości (4 O C 31 O C); regulacja obrotów wentylatora (zakres 1 do 10); ochrona nagrzewnicy przed zamarzaniem; sterowanie: pompą nagrzewnicy, przepustnicą powietrza rekuperatora, agregatem jednostopniowym, nagrzewnicą elektryczną; kontrola zabrudzenia filtra, zamrożenia nagrzewnicy i wymiennika krzyżowego; sterownik współpracuje z panelem sterującym RGS. Napięcie zasilania 230V AC Wejścia dwustawne 345 Wejścia uniwersalne 415 Wyjścia analogowe 415 Wyjścia przekaźnicze 455 PANEL STERUJĄCY RGS Główne funkcje realizowane przez panel: odczyt wszystkich mierzonych wartości:»» wartości temperatury ze wszystkich podłączonych czujników;»» zadana wartość nastawy temperatury;»» wartości sygnałów sterujących; komunikacja ze sterownikiem (kabel UTP 4x2x05, max 20m); sygnalizacja pracy i wywołane alarmy; przyciski do ustawiania temperatury zadanej, prędkości wentylatorów, katalogu czasowego start/stop urządzenia. 355

8 SCHEMATY AUTOMATYKI REKUPERATOR RGS W przypadku zamówienia rekuperatora RGS z automatyką skrzynka ZS zainstalowana jest standardowo na panelu rekuperatora. *wykonanie opcjonalne **podłączenie standardowe 356

9 Układ automatyki nawiewno-wywiewnej z wymiennikiem krzyżowym: AN-RGS CENTRALE KLIMATYZACYJNE Układ automatyki nawiewno-wywiewnej z wymiennikiem krzyżowym i nagrzewnicą wodną: ANW-RGS Układ automatyki nawiewno-wywiewnej z wymiennikiem krzyżowym i nagrzewnicą elektryczną: ANE-RGS OZNACZENIA: M1*- siłownik przepustnicy nawiewu M2*- siłownik przepustnicy wyciągu M3- siłownik wymiennika krzyżowego MV1- zawór 3-drogowy nagrzewnicy z siłownikiem F1- presostat filtra nawiewu F2- presostat filtra wyciągu F5 - presostat wymiennika krzyżowego B1- kanałowy czujnik temperatury nawiewu B2- kanałowy czujnik temperatury wywiewu B3- termostat przeciwzamrożeniowy B5- czujnik temperatury zewnętrzny Pw - pompa wodna Ne- nagrzewnica elektryczna Nw- nagrzewnica wodna * występuje opcjonalnie w zależności od układu centrali 357

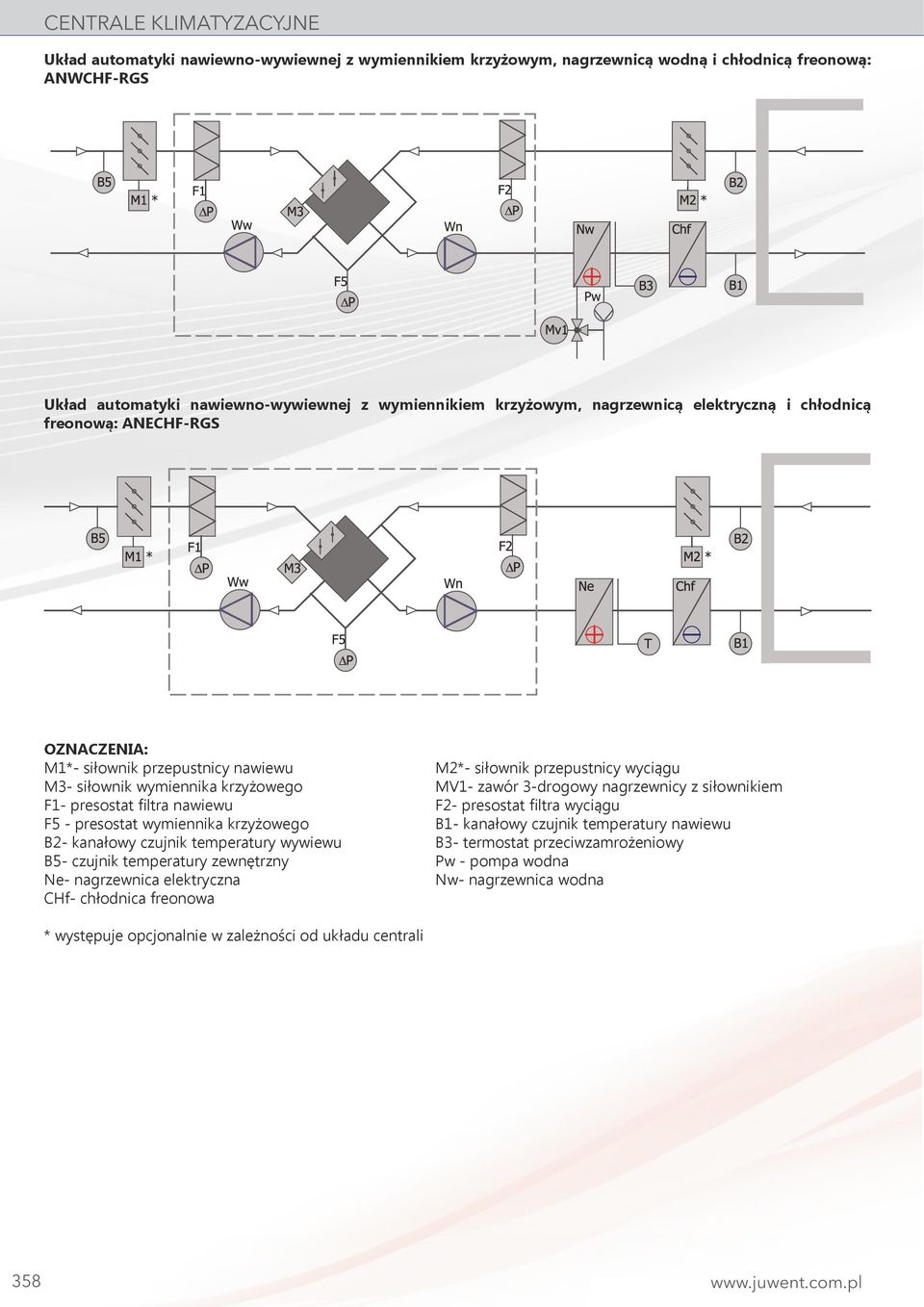

10 Układ automatyki nawiewno-wywiewnej z wymiennikiem krzyżowym, nagrzewnicą wodną i chłodnicą freonową: ANWCHF-RGS Układ automatyki nawiewno-wywiewnej z wymiennikiem krzyżowym, nagrzewnicą elektryczną i chłodnicą freonową: ANECHF-RGS OZNACZENIA: M1*- siłownik przepustnicy nawiewu M2*- siłownik przepustnicy wyciągu M3- siłownik wymiennika krzyżowego MV1- zawór 3-drogowy nagrzewnicy z siłownikiem F1- presostat filtra nawiewu F2- presostat filtra wyciągu F5 - presostat wymiennika krzyżowego B1- kanałowy czujnik temperatury nawiewu B2- kanałowy czujnik temperatury wywiewu B3- termostat przeciwzamrożeniowy B5- czujnik temperatury zewnętrzny Pw - pompa wodna Ne- nagrzewnica elektryczna Nw- nagrzewnica wodna CHf- chłodnica freonowa * występuje opcjonalnie w zależności od układu centrali 358
