1 INSTRUKCJA OBSŁUGI RK-32 Regulator kotła na paliwo stałe z wentylatorem. Wyprodukowano przez: SigmaSter ul. Krakowska 96A Kęty tel biuro@sigmaster.pl

2 1 Wstęp Regulator temperatury RK-32 przeznaczony jest dla kotłów wyposażonych w wentylator nadmuchowy. Umożliwia sterowanie dmuchawą oraz pompą obiegową wody (C.O.). Dzięki zaawansowanym metodom regulacji pozwala na uzyskanie od kilku do kilkunastu procent oszczędności opału oraz energii elektrycznej. 2 Zasada działania 2.1 Sterowanie wentylatorem nadmuchowym Jeżeli aktualnie zmierzona temperatura jest niższa niż zadana Temperatura kotła, regulator znajduje się w trybie praca. Nadmuch pracuje w sposób ciągły, rozpoczynając pracę z maksymalną wydajnością. W miarę zbliżania się do temperatury zadanej kotła, następuje płynna redukcja obrotów wentylatora od obrotów maksymalnych do minimalnych, aż do momentu osiągnięcia zadanej temperatury. Przekroczenie przez temperaturę kotła wartości zadanej powoduje przejście w tryb przedmuchu, w którym wentylator jest załączany i wyłączany według czasów ustawionych przez użytkownika. 2.2 Sterowanie pompą C.O. Pompa rozpoczyna pracę w momencie przekroczenia przez temperaturę kotła ustawionej Temperatury C.O. i pracuje cały czas, aż do chwili, gdy temperatura kotła obniży się do poziomu Temperatury C.O. pomniejszonej o wartość histerezy. Regulator wyposażony został w funkcje antystop i antymróz. Pierwsza z nich zapobiega zastaniu wirnika pompy podczas jej dłuższego nieużywania. Jej działanie polega na załączaniu pompy na czas 1 minuty co 7 dni. Z kolei funkcja antymróz przeciwdziała zamarzaniu wody w instalacji poprzez załączenie pompy, gdy temperatura wody spadnie poniżej 5 C.

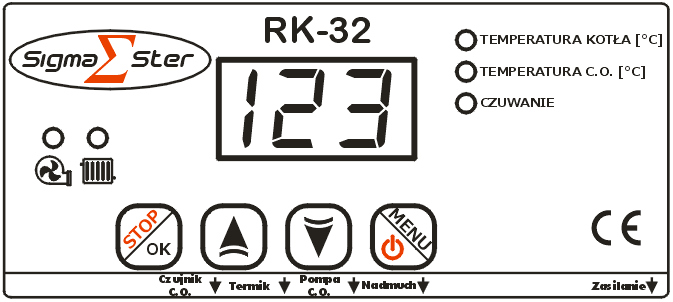

3 3 Obsługa regulatora 3.1 Panel sterujący Po lewej stronie panelu znajdują się kontrolki sygnalizujące pracę poszczególnych urządzeń: Wentylator nadmuchu Pompa C.O. Krótkie przyciśnięcie powoduje przejście do wyboru parametrów menu głównego. Przytrzymanie wciśniętego przycisku przez 3 sekundy powoduje włączenie lub wyłączenie regulatora (wyłączenie urządzenia jest możliwe tylko wtedy, gdy znajdujemy się menu wyświetlania temperatury kotła). Naciśnięcie przycisku w trakcie wyświetlania temperatury kotła spowoduje wyłączenie wentylatora nadmuchu (wyświetlacz zaczyna migać). Uwaga! Pozostawienie regulatora w tym trybie spowoduje wygaśnięcie pieca. Podczas poruszania się po menu, przycisk służy do zatwierdzania wprowadzonych zmian. Po przejściu do menu przycisk służy do wyboru parametru lub zwiększania wartości nastawy. Podczas poruszania się po menu, przycisk służy do wyboru parametru lub zmniejszania nastawy.

4 3.2 Menu główne W celu modyfikacji wybranego parametru z menu głównego należy (w trakcie wyświetlania temperatury kotła) nacisnąć przycisk <MENU>, który spowoduje zapalenie kontrolki Temperatura kotła. Przy pomocy klawiszy < > < > wybieramy żądany parametr, po czym naciskamy <OK> w celu edycji (wartość nastawy zaczyna migać). Zmiany wskazania dokonujemy przyciskami < > < >. Klawiszem <OK> zatwierdzamy zmianę parametru, którego wartość zostaje zapamiętana w nieulotnej pamięci urządzenia, po czym naciskając <MENU> powracamy do normalnej pracy regulatora. Nazwa parametru Zakres Wartość domyślna Jednostka Temperatura kotła C Temperatura C.O C Temperatura kotła - zadana temperatura kotła. Temperatura C.O. temperatura załączenia pompy C.O Menu rozszerzone Menu rozszerzone zawiera dodatkowe parametry konfiguracyjne regulatora. W celu modyfikacji parametrów menu rozszerzonego należy przełączyć urządzenie do stanu czuwania (<MENU>). Następnie trzymając jednocześnie wciśnięte klawisze <MENU> oraz < > włączyć sterownik. Klawiszami < > < > wybrać żądany parametr i naciskając <OK> przejść do jego edycji. W celu zatwierdzeniu zmiany należy nacisnąć <OK> i przytrzymując <MENU> przełączyć regulator w tryb czuwania.

5 Nazwa parametru Symbol Zakres Wartość domyślna Jednostka Czas przedmuchu P s Przerwa przedmuchu P min Minimalne obroty P3 1 P4 20 % Maksymalne obroty P4 P % Obroty przedmuchu P5 P3 P4 40 % Czas wygaśnięcia P min Temperatura redukcji P C Dźwięk alarmu wygaśnięcia P Histereza P C Przywrócenie ustawień P Czas przedmuchu czas załączenia wentylatora w trybie przedmuchu. Przerwa przedmuchu czas przerwy wentylatora w trybie przedmuchu. Oba czasy powinny być dobrane w taki sposób, aby kocioł nie wygasał i możliwe było usunięcie nadmiaru zgromadzonych gazów w komorze paleniskowej kotła. Należy przy tym uważać, aby zbyt częste lub zbyt długie załączenie wentylatora nie powodowało nadmiernego wzrostu temperatury (wskazane jest, aby temperatura kotła zmniejszała się podczas pracy w trybie przedmuchu). Minimalne obroty najniższe obroty z jakimi może pracować dmuchawa. Obroty powinny być tak dobrane, aby wentylator włączał się pewnie, bez buczenia i możliwe było osiągnięcie przez kocioł zadanej temperatury. Maksymalne obroty najwyższe obroty dmuchawy. Należy dobrać taką wartość (minimalną), powyżej której obroty wentylatora nie zwiększają się. Obroty przedmuchu obroty wentylatora w trybie przedmuchu. UWAGA! Powyższe parametry mają kluczowe znaczenie dla bezpieczeństwa i rezultatów spalania. Dokonując ich modyfikacji należy zachować szczególną ostrożność. Czas wygaśnięcia jeżeli kocioł w podanym czasie nie osiągnie temperatury zadanej, zatrzymany zostanie wentylator i zgłoszony alarm wygaśnięcia pieca. Temperatura redukcji przed osiągnięciem temperatury zadanej regulator zmniejsza obroty wentylatora od wartości maksymalnej do minimalnej. Parametr ten określa przy jakiej różnicy temperatury zadanej i zmierzonej nastąpi redukcja obrotów.

6 Dźwięk alarmu wygaśnięcia parametr zezwala (=1) na włączenie alarmu dźwiękowego, w przypadku stwierdzenia wygaśnięcia kotła. Histereza histereza kotła i pompy (różnica pomiędzy temperaturą załączenia i wyłączenia). Przywrócenie ustawień w celu przywrócenia ustawień fabrycznych parametr należy ustawić na wartość 10. UWAGA! Spowoduje to nadanie parametrom z rozszerzonego menu wartości domyślnych. 3.4 Sterowanie ręczne Regulator wyposażony został w możliwość ręcznego sterowania podłączonymi urządzeniami (np. w celu sprawdzenia poprawności działania). W celu przejścia do trybu ręcznego należy przełączyć urządzenie do stanu czuwania (<MENU>). Następnie trzymając jednocześnie wciśnięte klawisze <MENU> oraz <OK> włączyć sterownik. Naciskając <OK> (wentylator) lub < > (pompa C.O.) włączamy i wyłączamy poszczególne urządzenia. Przejście do trybu czuwania jest możliwe po przytrzymaniu klawisza <MENU>. UWAGA! W ręcznym trybie pracy nie działają zabezpieczenia i regulacja. 4 Alarmy i zabezpieczenia AL1 przekroczenie maksymalnej dopuszczalnej temperatury kotła (85 C). Następuje wyłączenie wentylatora i załączenie pompy C.O.. Dodatkowo uruchomiony zostaje sygnał dźwiękowy. Gdy temperatura kotła obniży się o 5 C w stosunku do temperatury alarmu, regulator wyłączy alarm i powróci do normalnej pracy. AL2 uszkodzony czujnik C.O.. Wentylator zostaje wyłączony, a załączana jest pompa C.O. i alarm dźwiękowy. AL5 przywrócenie ustawień domyślnych (błąd pamięci parametrów). AL6 wygaśnięcie kotła. Wyłączenie nadmuchu, pompy pracują według ustawionych temperatur (alarm dźwiękowy załączany w zależności od ustawień). Naciśnięcie dowolnego przycisku spowoduje skasowanie alarmu (pod warunkiem, że usunięta zostanie przyczyna zgłoszenia alarmu). W trosce o bezpieczeństwo regulator wyposażony został w szereg dodatkowych zabezpieczeń. Między innymi w termostat bimetaliczny (termik), którego zadaniem jest wyłączenie wentylatora i załączenie pomp w przypadku przekroczenia przez kocioł temperatury 85 C, nawet w przypadku awarii całego sterownika. Powrót do normalnej pracy

7 odbywa się automatycznie, gdy tylko temperatura kotła opadnie do bezpiecznej wartości. 5 Montaż i eksploatacja UWAGA! Montażu może dokonywać tylko osoba z odpowiednimi uprawnieniami. Przed przystąpieniem do montażu lub konserwacji należy bezwzględnie odłączyć zasilanie sieciowe, poprzez wyjęcie wtyczki z gniazdka. Wyłączanie urządzeń powinno być realizowane na przewodzie fazowym L. W przeciwnym wypadku należy zamienić przewody w gniazdku, do którego podłączony jest regulator. Kable elektryczne nie mogą stykać się z gorącymi elementami instalacji i kotła. Zabrania się używania regulatora z uszkodzonymi przewodami lub obudową. Sterownik należy chronić przed wodą i pyłem. Ze względu na ryzyko wybuchu lub pożaru zabrania się stosowania regulatora w atmosferach gazów wybuchowych oraz palnych pyłów (np. pył węglowy). Instalacja C.O. musi posiadać dodatkową automatykę zabezpieczającą kocioł przed zagotowaniem wody. Termik i czujnik temperatury muszą zostać zamocowane w sposób trwały i pewny, zapewniając jednocześnie separację od wpływu czynników zewnętrznych. Bezwzględnie należy chronić je przed wilgocią i nie wolno zanurzać w cieczy. Przed sezonem grzewczym należy sprawdzić poprawność działania sterownika, stan przewodów, zamocowanie oraz oczyścić go z wszelkiego rodzaju zabrudzeń. Podczas burzy oraz w przypadku dłuższego nie używania regulator należy wyłączyć z sieci poprzez wyjęcie wtyczki z gniazdka. Schemat podłączenia

8 DANE TECHNICZNE Zasilanie 230V; 50Hz Prąd pobierany przez regulator 0,01A Dopuszczalny prąd wentylatora 0,6A Dopuszczalny prąd pompy C.O. 0,5A Temperatura otoczenia 5 50 C Zakres pomiaru temperatury 0 99 C Dokładność pomiaru temperatury 1 C Wkładka bezpiecznikowa T1,6A Wilgotność względna 5 85% bez kondensacji pary wodnej Waga 0,6kg 6 Gwarancja Regulator objęty jest gwarancją producenta przez okres 24 miesięcy od daty zakupu, nie dłużej jednak niż 30 miesięcy od daty produkcji. Wykryte w tym okresie wady zostaną bezpłatnie usunięte w ciągu 14 dni roboczych liczonych od momentu dostarczenia urządzenia do serwisu. Urządzenie (po dokładnym wyczyszczeniu) należy dostarczyć na podany adres producenta z dowodem zakupu, niniejszą instrukcją, dokładnym opisem uszkodzenia i danymi właściciela (wraz z numerem telefonu). Gwarancja nie obejmuje uszkodzeń powstałych w wyniku wyładowań atmosferycznych, nieprawidłowego podłączenia, modyfikacji budowy, zanieczyszczenia i zalania, użytkowania niezgodnego z instrukcją i przeznaczeniem oraz uszkodzeń mechanicznych. DATA PRODUKCJI.. DATA SPRZEDAŻY... Regulatora będącego urządzeniem elektronicznym nie wolno wyrzucać do zwykłych pojemników na odpady. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych.
