1 PROJEKT REMONTU ORAZ ADAPTACJI PLACÓW ZABAW W GMINIE CZERWONAK WRAZ ZE ZNAJDUJĄCYMI SIĘ W ICH OBRĘBIE RZĄDZENIAMI ORAZ ELEMENTAMI MAŁEJ ARCHITEKTURY DO WYMOGÓW NORM PN-EN 1176:2009 I PN-EN 1177:2009. OBIEKT: PLACE ZABAW: Koziegłowy, os. Karolin Czerwonak, os. 40-lecia Miękowo, ul. Kolejowa Mielno, ul. Akacjowa Dębogóra, ul. Kasztanowa Czerwonak, ul. Leśna Czerwonak, ul. Kazimierza Wielkiego INWESTOR: Centrum Rozwoju Kultury Fizycznej AKWEN w Czerwonaku ul. Leśna 6, Czerwonak AUTOR OPRACOWANIA: mgr inż. arch. Monika Wróblewska ul. Jana III Sobieskiego 8, Czerwonak, tel Czerwonak, r. 1

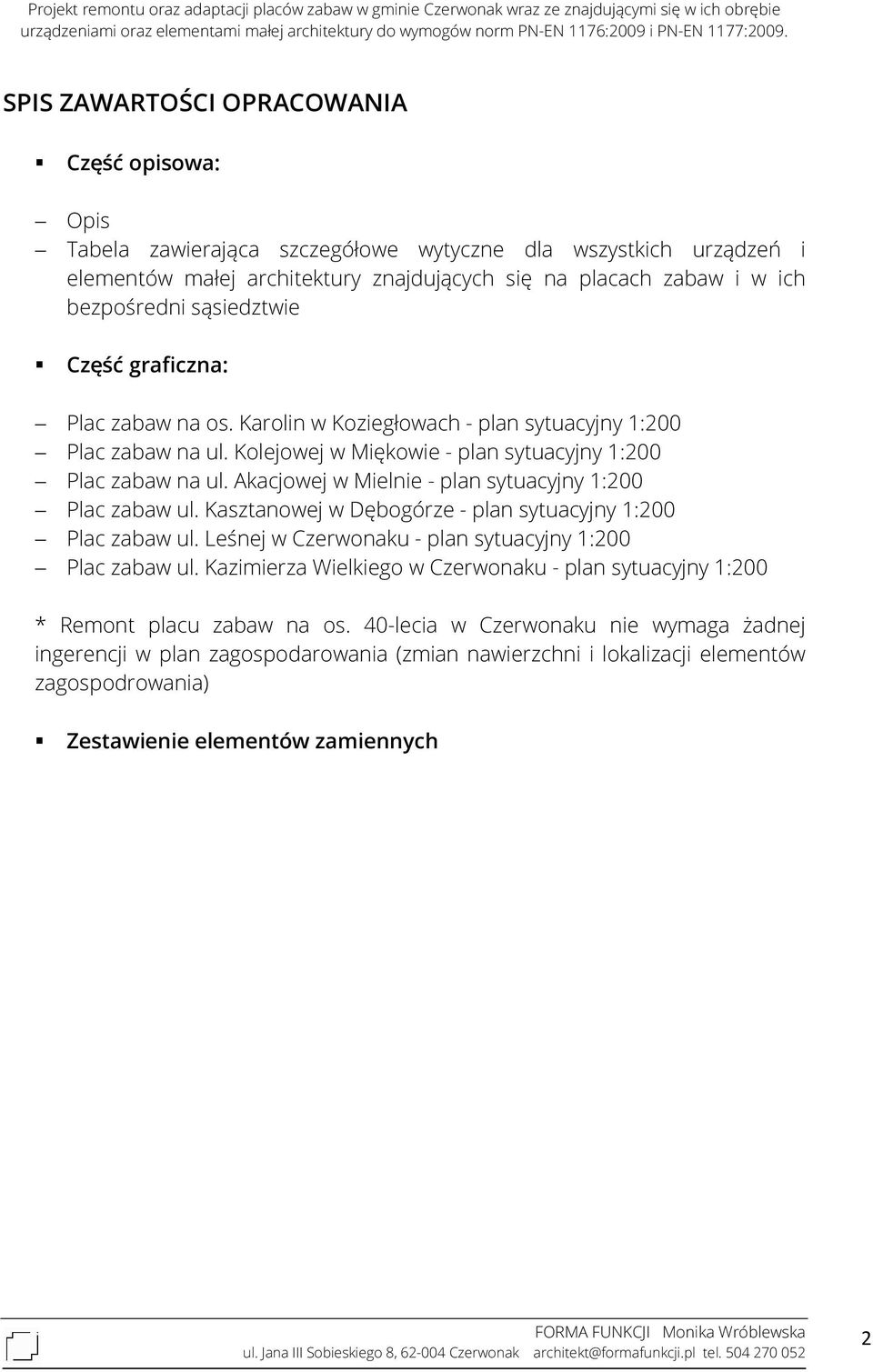

2 SPIS ZAWARTOŚCI OPRACOWANIA Część opisowa: Opis Tabela zawierająca szczegółowe wytyczne dla wszystkich urządzeń i elementów małej architektury znajdujących się na placach zabaw i w ich bezpośredni sąsiedztwie Część graficzna: Plac zabaw na os. Karolin w Koziegłowach - plan sytuacyjny 1:200 Plac zabaw na ul. Kolejowej w Miękowie - plan sytuacyjny 1:200 Plac zabaw na ul. Akacjowej w Mielnie - plan sytuacyjny 1:200 Plac zabaw ul. Kasztanowej w Dębogórze - plan sytuacyjny 1:200 Plac zabaw ul. Leśnej w Czerwonaku - plan sytuacyjny 1:200 Plac zabaw ul. Kazimierza Wielkiego w Czerwonaku - plan sytuacyjny 1:200 * Remont placu zabaw na os. 40-lecia w Czerwonaku nie wymaga żadnej ingerencji w plan zagospodarowania (zmian nawierzchni i lokalizacji elementów zagospodrowania) Zestawienie elementów zamiennych 2

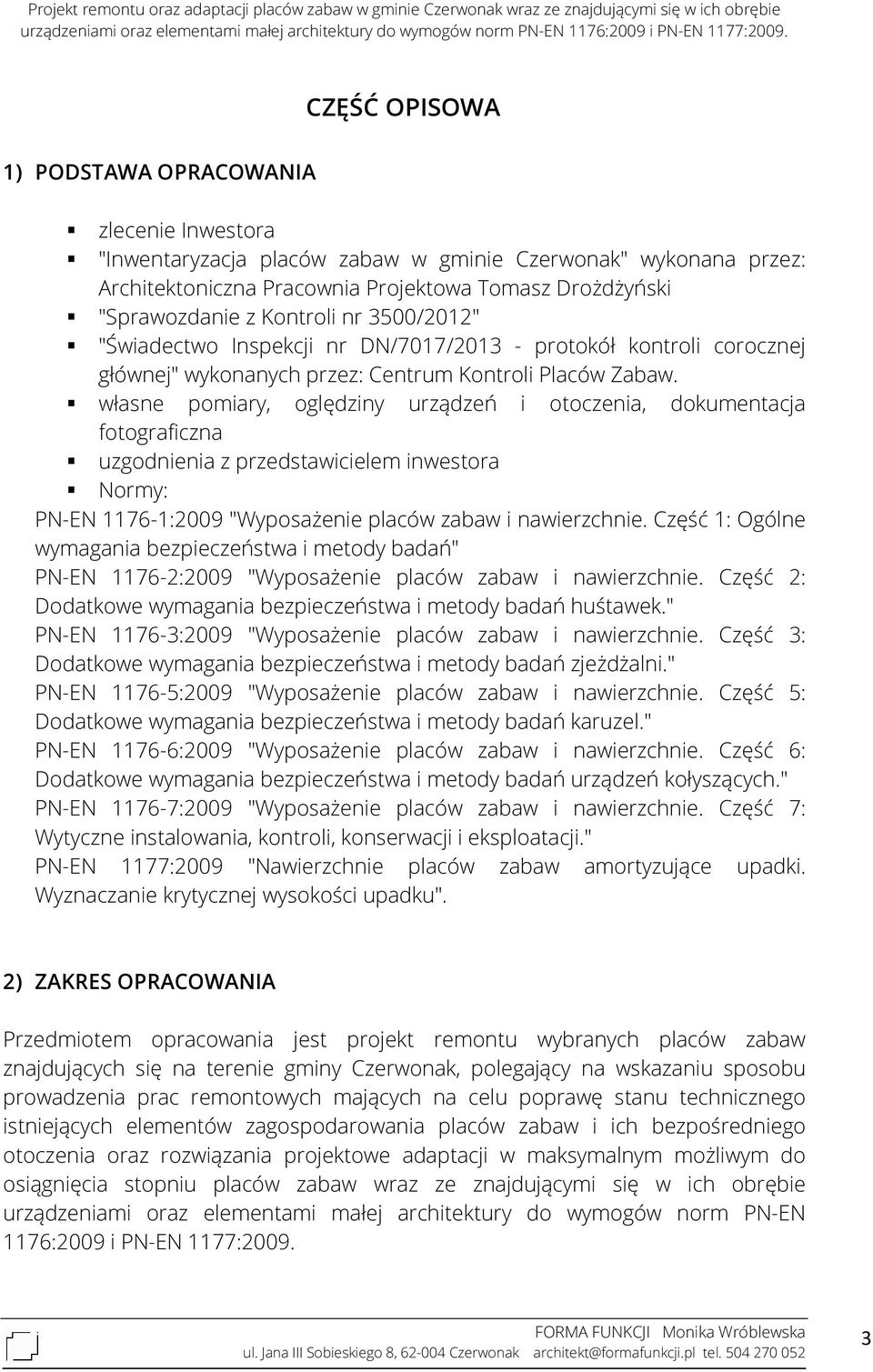

3 CZĘŚĆ OPISOWA 1) PODSTAWA OPRACOWANIA zlecenie Inwestora "Inwentaryzacja placów zabaw w gminie Czerwonak" wykonana przez: Architektoniczna Pracownia Projektowa Tomasz Drożdżyński "Sprawozdanie z Kontroli nr 3500/2012" "Świadectwo Inspekcji nr DN/7017/ protokół kontroli corocznej głównej" wykonanych przez: Centrum Kontroli Placów Zabaw. własne pomiary, oględziny urządzeń i otoczenia, dokumentacja fotograficzna uzgodnienia z przedstawicielem inwestora Normy: PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 1: Ogólne wymagania bezpieczeństwa i metody badań" PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek." PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni." PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzel." PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących." PN-EN :2009 "Wyposażenie placów zabaw i nawierzchnie. Część 7: Wytyczne instalowania, kontroli, konserwacji i eksploatacji." PN-EN 1177:2009 "Nawierzchnie placów zabaw amortyzujące upadki. Wyznaczanie krytycznej wysokości upadku". 2) ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt remontu wybranych placów zabaw znajdujących się na terenie gminy Czerwonak, polegający na wskazaniu sposobu prowadzenia prac remontowych mających na celu poprawę stanu technicznego istniejących elementów zagospodarowania placów zabaw i ich bezpośredniego otoczenia oraz rozwiązania projektowe adaptacji w maksymalnym możliwym do osiągnięcia stopniu placów zabaw wraz ze znajdującymi się w ich obrębie urządzeniami oraz elementami małej architektury do wymogów norm PN-EN 1176:2009 i PN-EN 1177:

4 W przypadku braku możliwości całkowitego dostosowania urządzeń do obowiązujących norm do Inwestora należy decyzja o usunięciu lub pozostawieniu urządzenia na placu zabaw. W opracowaniu, z uwagi na ograniczony budżet remontowy, ograniczono się jedynie do działań niezbędnych dla poprawy bezpieczeństwa użytkowania. Przedmiotem projektu remontu nie była przebudowa placów zabaw pod kątem atrakcyjności dla dzieci i ich opiekunów czy poprawa walorów estetycznych. Opracowanie zawiera część opisową i graficzną oraz orientacyjne zestawienie ilościowe niezbędnych elementów do wykonania robót remontowo-adaptacyjnych. Projekt nie zawiera obliczeń wytrzymałości elementów konstrukcyjnych urządzeń placów zabaw - zakładana jest jedynie niezbędna wymiana zużytych i zniszczonych elementów konstrukcyjnych na nowe o identycznych przekrojach w sposób nie pogarszający stateczności konstrukcji. Place zabaw objęte zakresem opracowania: Koziegłowy, os. Karolin Czerwonak, os. 40-lecia Miękowo, ul. Kolejowa Mielno, ul. Akacjowa Dębogóra, ul. Kasztanowa Czerwonak, ul. Leśna Czerwonak, ul. Kazimierza Wielkiego 3) OPIS Place zabaw objęte opracowaniem są placami publicznymi, ogólnodostępnymi, które powstawały w różnych okresach czasu, były kilkakrotnie uzupełniane i stanowią kompilację urządzeń różnych producentów. Nie ma pełnej dokumentacji potwierdzającej producentów i dostawców urządzeń, certyfikatów lub deklaracji zgodności z normami, instrukcji montażu, eksploatacji i remontu. Projekt remontu został opracowany w oparciu o "Inwentaryzację placów zabaw w gminie Czerwonak" wykonaną przez Architektoniczną Pracownię Projektową Tomasz Drożdżyński oraz dokumentację dwukrotnej kontroli placów zabaw sporządzoną przez CKPZ. Urządzenia placów zabaw znajdują się w różnym stanie technicznym. W przypadku wyjątkowo złego stanu elementów konstrukcyjnych (głównie belek 4

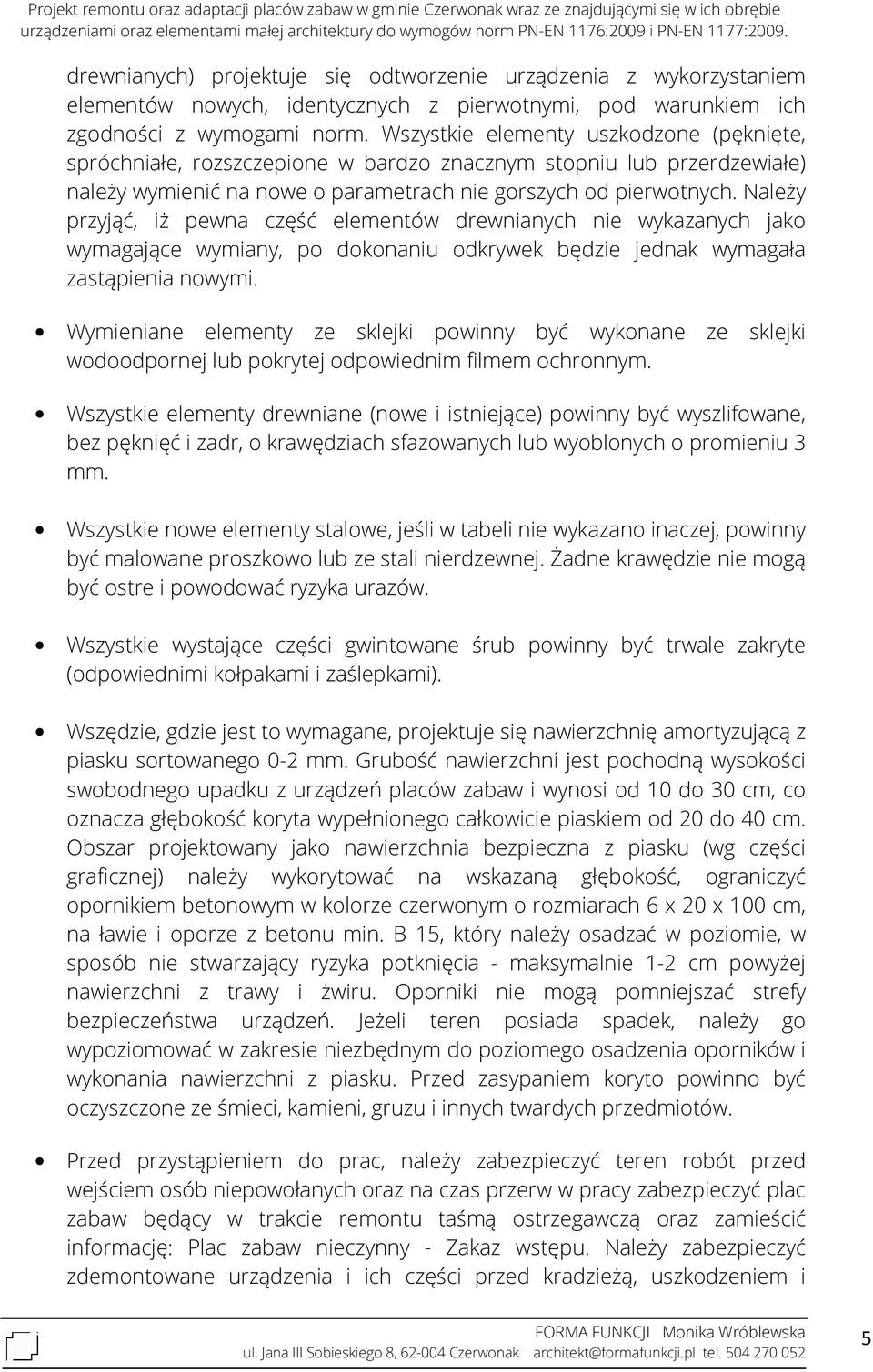

5 drewnianych) projektuje się odtworzenie urządzenia z wykorzystaniem elementów nowych, identycznych z pierwotnymi, pod warunkiem ich zgodności z wymogami norm. Wszystkie elementy uszkodzone (pęknięte, spróchniałe, rozszczepione w bardzo znacznym stopniu lub przerdzewiałe) należy wymienić na nowe o parametrach nie gorszych od pierwotnych. Należy przyjąć, iż pewna część elementów drewnianych nie wykazanych jako wymagające wymiany, po dokonaniu odkrywek będzie jednak wymagała zastąpienia nowymi. Wymieniane elementy ze sklejki powinny być wykonane ze sklejki wodoodpornej lub pokrytej odpowiednim filmem ochronnym. Wszystkie elementy drewniane (nowe i istniejące) powinny być wyszlifowane, bez pęknięć i zadr, o krawędziach sfazowanych lub wyoblonych o promieniu 3 mm. Wszystkie nowe elementy stalowe, jeśli w tabeli nie wykazano inaczej, powinny być malowane proszkowo lub ze stali nierdzewnej. Żadne krawędzie nie mogą być ostre i powodować ryzyka urazów. Wszystkie wystające części gwintowane śrub powinny być trwale zakryte (odpowiednimi kołpakami i zaślepkami). Wszędzie, gdzie jest to wymagane, projektuje się nawierzchnię amortyzującą z piasku sortowanego 0-2 mm. Grubość nawierzchni jest pochodną wysokości swobodnego upadku z urządzeń placów zabaw i wynosi od 10 do 30 cm, co oznacza głębokość koryta wypełnionego całkowicie piaskiem od 20 do 40 cm. Obszar projektowany jako nawierzchnia bezpieczna z piasku (wg części graficznej) należy wykorytować na wskazaną głębokość, ograniczyć opornikiem betonowym w kolorze czerwonym o rozmiarach 6 x 20 x 100 cm, na ławie i oporze z betonu min. B 15, który należy osadzać w poziomie, w sposób nie stwarzający ryzyka potknięcia - maksymalnie 1-2 cm powyżej nawierzchni z trawy i żwiru. Oporniki nie mogą pomniejszać strefy bezpieczeństwa urządzeń. Jeżeli teren posiada spadek, należy go wypoziomować w zakresie niezbędnym do poziomego osadzenia oporników i wykonania nawierzchni z piasku. Przed zasypaniem koryto powinno być oczyszczone ze śmieci, kamieni, gruzu i innych twardych przedmiotów. Przed przystąpieniem do prac, należy zabezpieczyć teren robót przed wejściem osób niepowołanych oraz na czas przerw w pracy zabezpieczyć plac zabaw będący w trakcie remontu taśmą ostrzegawczą oraz zamieścić informację: Plac zabaw nieczynny - Zakaz wstępu. Należy zabezpieczyć zdemontowane urządzenia i ich części przed kradzieżą, uszkodzeniem i 5

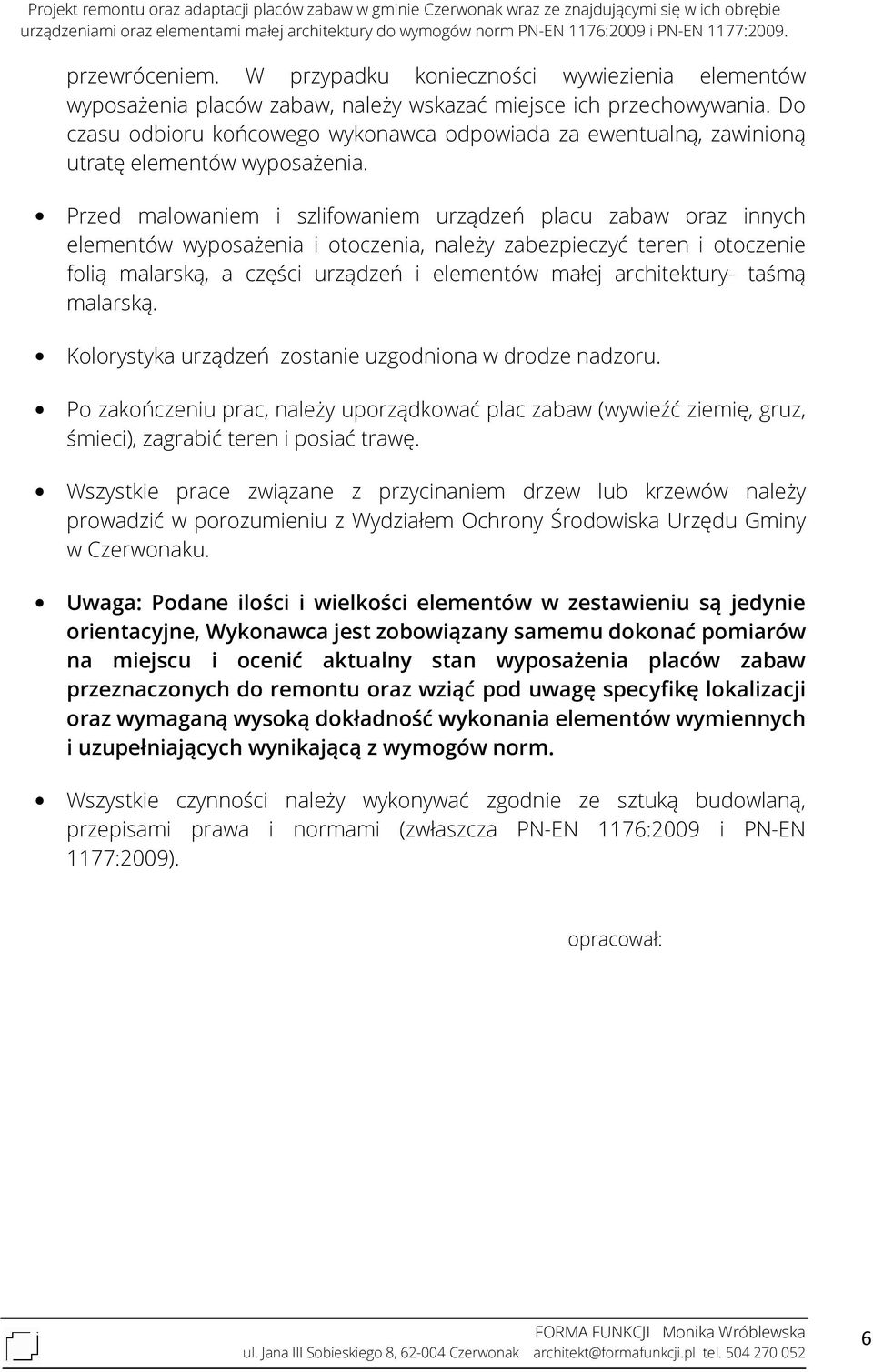

6 przewróceniem. W przypadku konieczności wywiezienia elementów wyposażenia placów zabaw, należy wskazać miejsce ich przechowywania. Do czasu odbioru końcowego wykonawca odpowiada za ewentualną, zawinioną utratę elementów wyposażenia. Przed malowaniem i szlifowaniem urządzeń placu zabaw oraz innych elementów wyposażenia i otoczenia, należy zabezpieczyć teren i otoczenie folią malarską, a części urządzeń i elementów małej architektury- taśmą malarską. Kolorystyka urządzeń zostanie uzgodniona w drodze nadzoru. Po zakończeniu prac, należy uporządkować plac zabaw (wywieźć ziemię, gruz, śmieci), zagrabić teren i posiać trawę. Wszystkie prace związane z przycinaniem drzew lub krzewów należy prowadzić w porozumieniu z Wydziałem Ochrony Środowiska Urzędu Gminy w Czerwonaku. Uwaga: Podane ilości i wielkości elementów w zestawieniu są jedynie orientacyjne, Wykonawca jest zobowiązany samemu dokonać pomiarów na miejscu i ocenić aktualny stan wyposażenia placów zabaw przeznaczonych do remontu oraz wziąć pod uwagę specyfikę lokalizacji oraz wymaganą wysoką dokładność wykonania elementów wymiennych i uzupełniających wynikającą z wymogów norm. Wszystkie czynności należy wykonywać zgodnie ze sztuką budowlaną, przepisami prawa i normami (zwłaszcza PN-EN 1176:2009 i PN-EN 1177:2009). opracował: 6

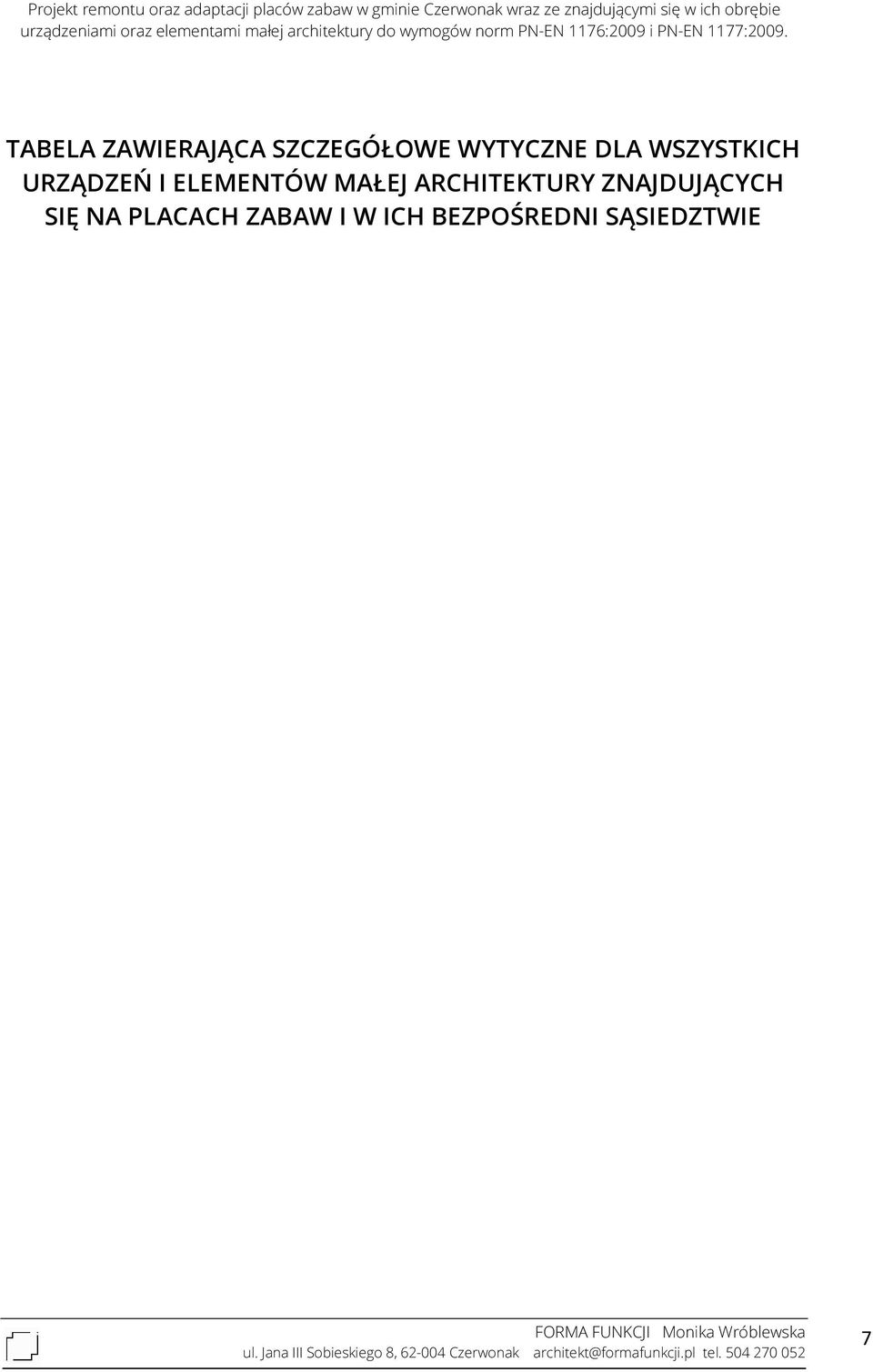

7 TABELA ZAWIERAJĄCA SZCZEGÓŁOWE WYTYCZNE DLA WSZYSTKICH URZĄDZEŃ I ELEMENTÓW MAŁEJ ARCHITEKTURY ZNAJDUJĄCYCH SIĘ NA PLACACH ZABAW I W ICH BEZPOŚREDNI SĄSIEDZTWIE 7

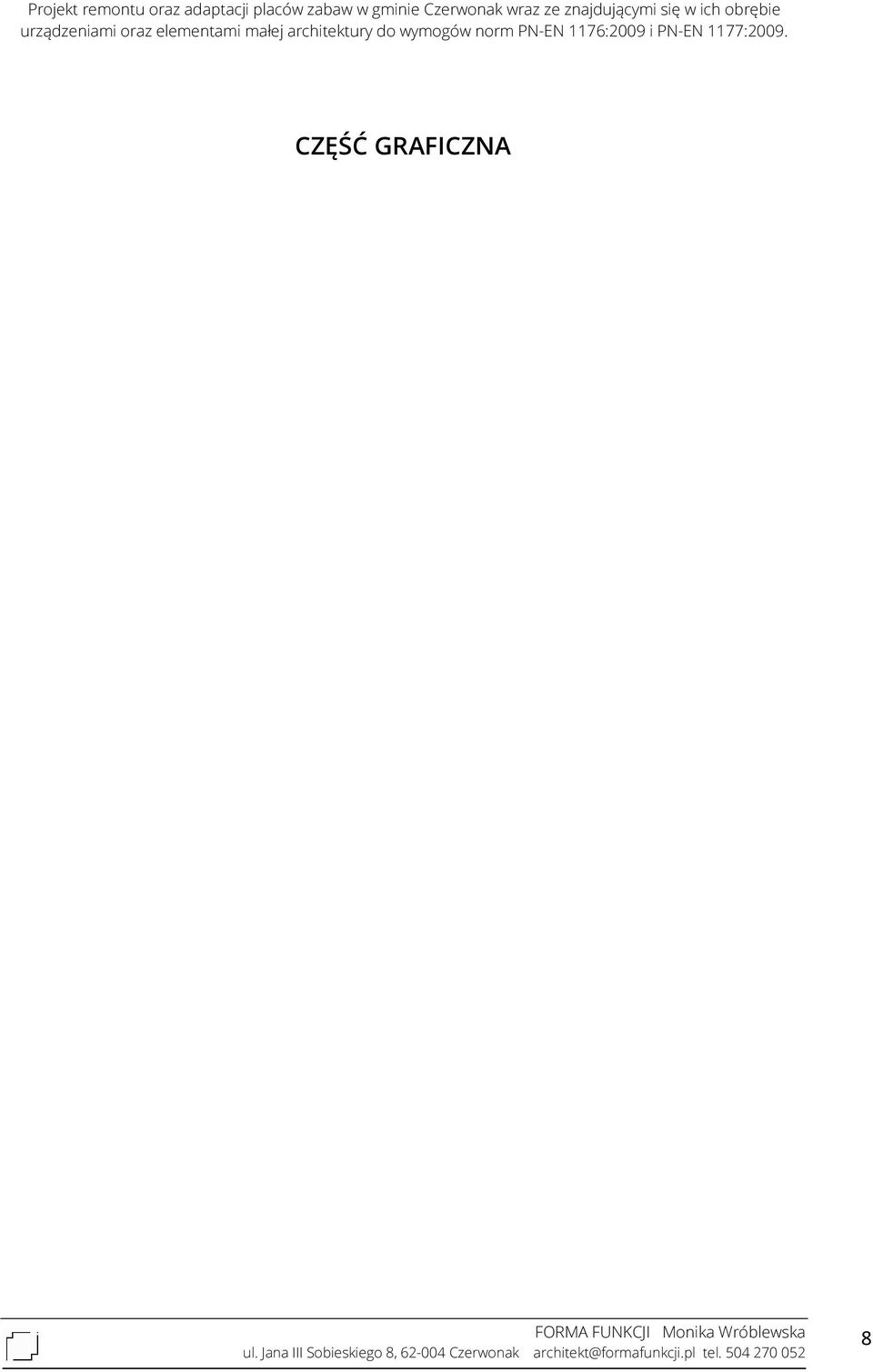

8 CZĘŚĆ GRAFICZNA 8

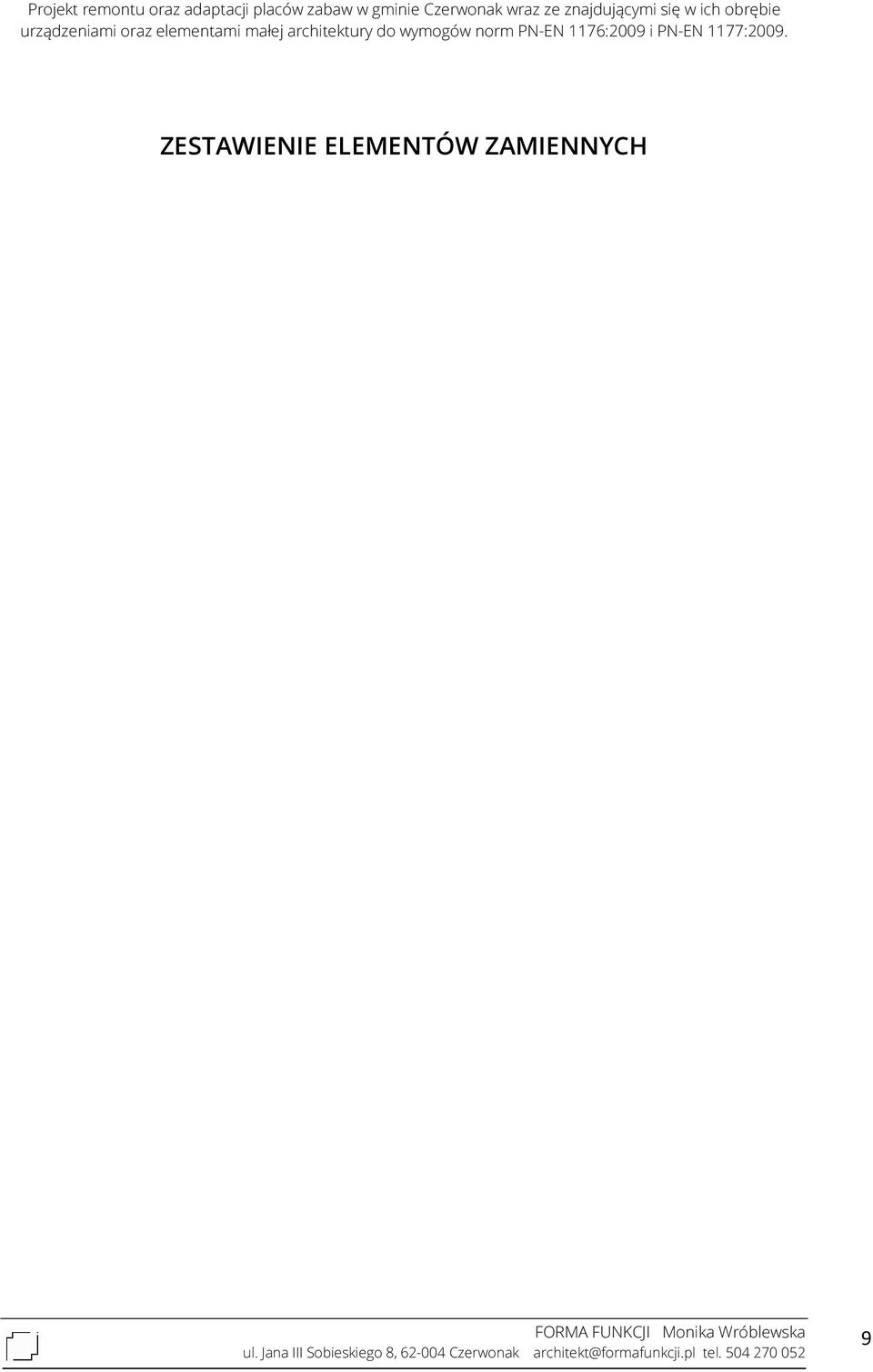

9 ZESTAWIENIE ELEMENTÓW ZAMIENNYCH 9
