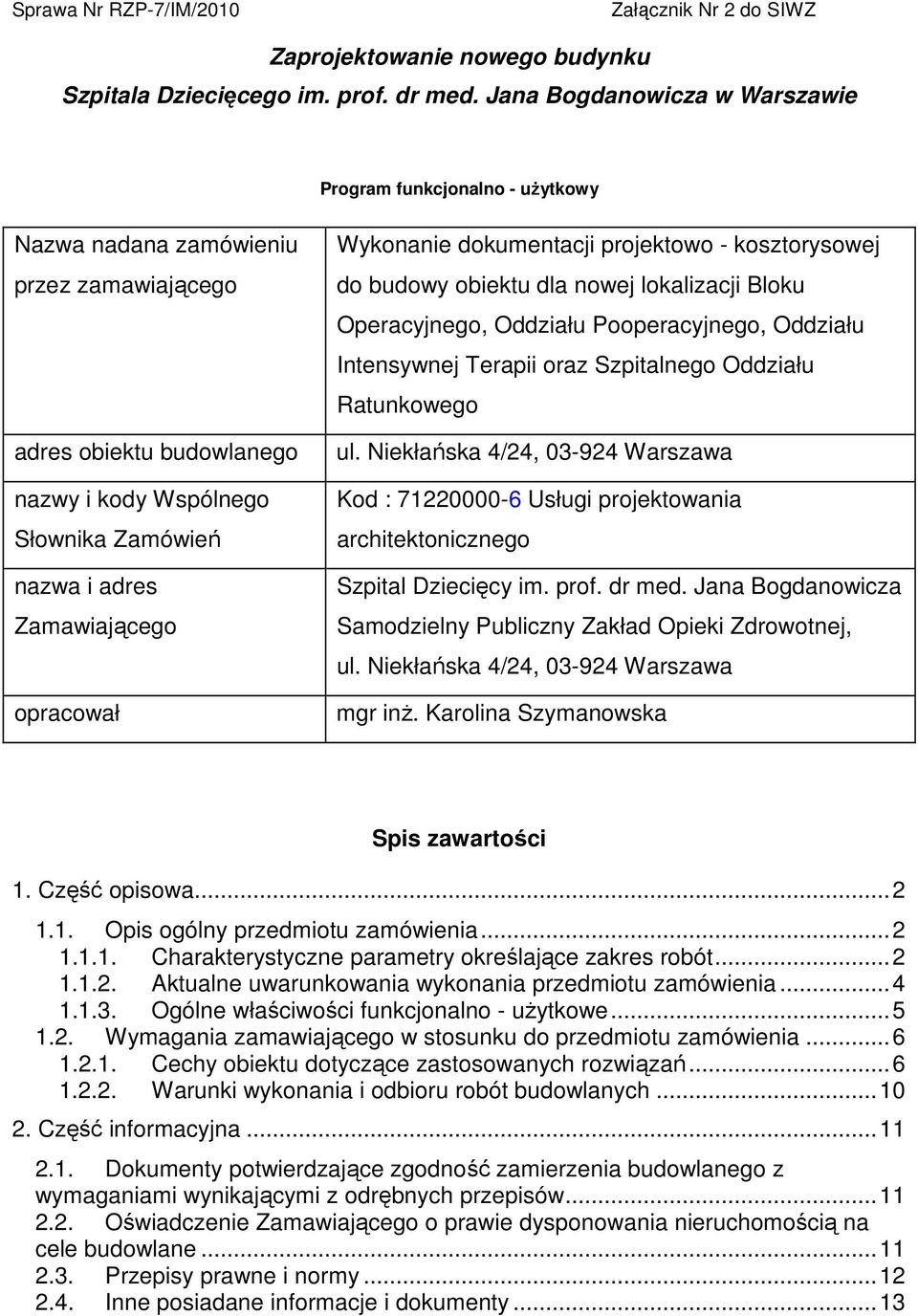

1 Sprawa Nr RZP-7/IM/2010 Załącznik Nr 2 do SIWZ Zaprojektowanie nowego budynku Szpitala Dziecięcego im. prof. dr med. Jana Bogdanowicza w Warszawie Program funkcjonalno - uŝytkowy Nazwa nadana zamówieniu przez zamawiającego adres obiektu budowlanego nazwy i kody Wspólnego Słownika Zamówień nazwa i adres Zamawiającego opracował Wykonanie dokumentacji projektowo - kosztorysowej do budowy obiektu dla nowej lokalizacji Bloku Operacyjnego, Oddziału Pooperacyjnego, Oddziału Intensywnej Terapii oraz Szpitalnego Oddziału Ratunkowego ul. Niekłańska 4/24, Warszawa Kod : Usługi projektowania architektonicznego Szpital Dziecięcy im. prof. dr med. Jana Bogdanowicza Samodzielny Publiczny Zakład Opieki Zdrowotnej, ul. Niekłańska 4/24, Warszawa mgr inŝ. Karolina Szymanowska Spis zawartości 1. Część opisowa Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające zakres robót Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno - uŝytkowe Wymagania zamawiającego w stosunku do przedmiotu zamówienia Cechy obiektu dotyczące zastosowanych rozwiązań Warunki wykonania i odbioru robót budowlanych Część informacyjna Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie Zamawiającego o prawie dysponowania nieruchomością na cele budowlane Przepisy prawne i normy Inne posiadane informacje i dokumenty...13

2 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie dokumentacji projektowokosztorysowej do budowy obiektu dla nowej lokalizacji Bloku Operacyjnego, Oddziału Pooperacyjnego, Oddziału Intensywnej Terapii, oraz Szpitalnego Oddziału Ratunkowego Charakterystyczne parametry określające zakres robót Nowy budynek B2 zostanie zlokalizowany pomiędzy budynkami: A, B i C. Będzie on otoczony istniejącymi budynkami z 3 stron a z 4 strony będzie sąsiadował z drogą wewnętrzną terenu szpitala, równoległą do ul. Niekłańskiej. Droga wewnętrzna będzie stanowić dojazd do budynku w szczególności dojazd dla karetek pogotowia do Szpitalnego Oddziału Ratunkowego. Nowy budynek będzie obiektem wolnostojącym, połączonym jednak łącznikiem z istniejącym budynkiem B na poziomie I i II kondygnacji. Budynek B ma 4 kondygnacje nadziemne i nie jest podpiwniczony. Na terenie objętym opracowaniem znajdują się obecnie drogi dojazdowe do budynku C oraz zieleniec. Konieczne będzie zaprojektowanie nowych dróg wokół nowego budynku wraz z parkingiem. Podstawowe dane dotyczące nowego budynku: kubatura brutto: m 3 powierzchnia brutto: m 2 powierzchnia zabudowy: 827 m 2 2

3 Granice opracowania: Opracowanie powinno obejmować nowoprojektowany budynek wraz z podjazdem karetek i z łącznikiem do budynku B oraz przeprojektowanie fragmentu budynku B w rejonie łącznika, niezbędne do stworzenia komunikacji między budynkami. Ponadto w zakres projektu wchodzi zagospodarowanie terenu w pasie pomiędzy istniejącymi budynkami a budynkiem nowym (z boków i z tyłu) oraz drogi dojazdowe do budynku, w zakresie dróg nowych oraz zmian w drogach istniejących i przeprojektowania wjazdów na teren Szpitala od strony ul. Niekłańskiej wraz z niezbędnymi uzgodnieniami w Urzędzie Miasta st. Warszawy. Projekty instalacji wewnętrznych powinny obejmować projekty przyłączy oraz niezbędne przeprojektowania istniejących sieci (w tym przekładek sieci kolidujących z nową inwestycją). W ramach wykonania projektów naleŝy uzyskać wszelkie niezbędne uzgodnienia i pozwolenia wymagane przepisami. Zakres prac: - wykonanie dokumentacji projektowej w fazach: inwentaryzacja istniejących przyłączy, sieci zewnętrznych i instalacji wewnętrznych w wymaganym zakresie, opinia (ekspertyza) geotechniczna do posadowienia nowoprojektowanego budynku i łącznika, koncepcja funkcjonalno uŝytkowa opracowana na podstawie niniejszego programu funkcjonalno - uŝytkowego i załączonych rysunków koncepcyjnych, projekt zagospodarowania terenu działki, projekty budowlane, projekty wykonawcze, projekt zieleni, zbiorcze zestawienie kosztów, tabele elementów scalonych, specyfikacje techniczne wykonania i odbioru robót, kosztorysy inwestorskie i przedmiary robót, informację dotyczącą bezpieczeństwa i ochrony zdrowia - zgodnie z obowiązującymi przepisami, w szczególności: o Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego o Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r.w sprawie szczegółowego zakresu i formy projektu budowlanego z późn. zm. 3

4 o Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia o Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-uŝytkowym o Rozporządzeniem Ministra Zdrowia z dnia 10 listopada 2006 w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej, z późn. zm. o Rozporządzenie Ministra Zdrowia z dnia 15 marca 2007 r. w sprawie szpitalnego oddziału ratunkowego Dokumentacja powinna zawierać wszystkie wymagane przepisami elementy, w szczególności: - opracowany na podstawie projektu wykonawczego harmonogram rzeczowo - finansowy realizacji inwestycji wraz z określeniem kosztów poszczególnych etapów. - uzyskane dla podanej dokumentacji niezbędne uzgodnienia, w szczególności: Sanepid, ppoŝ, BHP, uzgodnienie z dostawcami mediów, ZUD, Wydziałem Komunikacji U.M. st. Warszawy i inne. Wykonawca jest odpowiedzialny za rezultat prac, jest zatem zobowiązany do wykonania wszystkich czynności koniecznych do właściwego zaprojektowania budynku Aktualne uwarunkowania wykonania przedmiotu zamówienia Budynek nie jest obiektem zabytkowym i nie podlega ochronie konserwatorskiej. Szpital jest obiektem funkcjonującym, posiadającym aktualne umowy na zaopatrzenie w media. Konieczne jest przełoŝenie sieci zewnętrznych kolidujących z nową zabudową. 4

5 Uzyskanie niezbędnych materiałów do projektowania, takich jak mapy do celów projektowych leŝy po stronie Wykonawcy. Wykonawca przed złoŝeniem oferty jest zobowiązany dokonać wizji lokalnej terenu planowanej inwestycji oraz sąsiednich budynków. Planowane przeróbki istniejących budynków i infrastruktury nie mogą pogorszyć warunków ich funkcjonowania Ogólne właściwości funkcjonalno - uŝytkowe Koncepcję układu funkcjonalnego przedstawiono na załączonych rysunkach. Nowy budynek będzie czterokondygnacyjny, niepodpiwniczony, z dachem płaskim. Niski Parter (I kondygnacja) Na niskim parterze zlokalizowano Szpitalny Oddział Ratunkowy oraz pomieszczenia techniczne. Parter (II kondygnacja) Na parterze zlokalizowano Oddział Intensywnej Terapii na 8 łóŝek (w tym 2 separatki). I Piętro (III kondygnacja) Na I piętrze przewidziano oddział pooperacyjny na 10 łóŝek ( w tym salę wybudzeń). II Piętro (IV kondygnacja) Na II piętrze przewidziano blok operacyjny na 5 sal. Przewidywana ilość zabiegów wykonywanych na bloku to ok. 20 zabiegów / dzień. Wszystkie poziomy są połączone ze sobą windami osobowymi (łóŝkowymi). Orientacyjne wartości powierzchni uŝytkowych poszczególnych pomieszczeń podano na rysunkach koncepcyjnych załączonych do niniejszego programu. Dokładne wartości powierzchni i kubatur pomieszczeń oraz całego budynku Wykonawca powinien podać w opracowanym projekcie. Pomniejszenie przyjętych powierzchni jest moŝliwe przy zachowaniu funkcjonalności pomieszczenia i spełnieniu wymagań przepisów odnośnie minimalnych powierzchni niektórych pomieszczeń. 5

6 1.2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia Cechy obiektu dotyczące zastosowanych rozwiązań Wszystkie projekty powinny spełniać wymagania obowiązujących przepisów budowlanych oraz przepisów dotyczących obiektów słuŝby zdrowia. Inwentaryzacja NaleŜy wykonać inwentaryzację istniejących przyłączy, sieci zewnętrznych i instalacji wewnętrznych w budynku B w rejonie łącznika w wymaganym zakresie, Opinia geotechniczna NaleŜy wykonać ekspertyzę geotechniczną dla posadowienia nowoprojektowanego budynku i łącznika w wymaganym zakresie, Technologia NaleŜy wykonać projekt technologii nowego budynku, obejmujący równieŝ niezbędne zmiany w budynkach istniejących, jeŝeli zajdzie taka konieczność. Architektura NaleŜy wykonać projekt architektury nowego budynku, obejmujący równieŝ niezbędne zmiany w budynkach istniejących. Dopuszczalne są uzasadnione korekty niniejszego programu funkcjonalno uŝytkowego. NaleŜy uwzględnić szczególne uwarunkowania architektoniczne, w szczególności lokalizację budynku w bardzo bliskiej odległości od 3 istniejących budynków. Architektura budynku powinna spełniać wymagania technologii, zapewniać dogodne powiązania komunikacyjne z innymi obiektami Szpitala oraz współgrać pod względem estetyki z istniejącym otoczeniem, w szczególności otaczającymi budynkami. Drogi transportowe poziome i pionowe powinny zapewnić odpowiedni układ dróg brudnych i czystych na terenie budynku. Konstrukcja NaleŜy wykonać projekt konstrukcji nowego budynku, obejmujący równieŝ niezbędne zmiany w budynkach istniejących. 6

7 Instalacje elektryczne NaleŜy wykonać projekty instalacji elektrycznych siłowych na potrzeby urządzeń technologicznych oraz na potrzeby bytowe budynku. Instalacje dedykowane naleŝy przewidzieć dla zasilania: komputerów osobistych oraz aparatury medycznej. Instalacje dedykowane naleŝy zabezpieczyć na wypadek zaniku napięcia. Projekt powinien obejmować równieŝ doprowadzenie energii od nowoprojektowanej stacji zasilającej Szpital zawierający niezbędne urządzenia takie jak: rozdzielnice i transformatory. Niezbędne jest równieŝ zaprojektowanie awaryjnego źródła energii (agregat diesla odrębny dla nowoprojektowanego budynku). W projekcie oświetlenia naleŝy uwzględnić nowy budynek, przeróbki w budynkach istniejących oraz teren wokół budynku. NaleŜy stosować oprawy fluorescencyjne o stopniach ochrony IP dostosowanych do rodzaju pomieszczeń. NaleŜy przewidzieć oświetlenie ewakuacyjne. Część obwodów oświetlenia naleŝy wydzielić i zasilić z rezerwowaniem jako oświetlenie awaryjne. Sieć komputerowa NaleŜy wykonać projekt sieci komputerowej w nowym budynku. Instalację naleŝy połączyć z istniejącą siecią na terenie Szpitala. Instalacja telefoniczna NaleŜy wykonać projekt instalacji telefonicznej w nowym budynku. Instalację naleŝy połączyć z istniejącą siecią na terenie Szpitala. Instalacja przyzywowa NaleŜy wykonać projekt instalacji przyzywowej w nowym budynku. Instalacja obejmuje swym zasięgiem pokoje pacjentów oraz punkt pielęgniarski i umoŝliwi pacjentom wezwanie personelu. Instalacja monitoringu pacjenta 7

8 NaleŜy wykonać projekt instalacji monitoringu pacjenta w nowym budynku. Instalacja obejmuje swym zasięgiem pokoje pacjentów oraz punkt pielęgniarski i umoŝliwi obserwację chorych na monitorach ekranowych. Instalacje wodno - kanalizacyjne NaleŜy wykonać projekt instalacji wodno kanalizacyjnych w nowym budynku oraz projekt przeróbek instalacji w istniejących budynkach Szpitala, jeŝeli zajdzie taka konieczność. Instalacje naleŝy zaprojektować z rur z tworzyw sztucznych. NaleŜy zwrócić szczególną uwagę na utrzymanie czystości wody - instalacje muszą być tak zaprojektowane i wykonane, aby do minimum ograniczyć moŝliwość osadzania się zanieczyszczeń i namnaŝania mikroorganizmów. Zasilanie w ciepło do podgrzewu ciepłej wody uŝytkowej przewiduje się z istniejącej sieci cieplnej. Nowoprojektowany budynek zasilić w wodę (nowym przyłączem) z istniejącej sieci wodociągowej w ul. Niekłańskiej. Ścieki sanitarne z nowoprojektowanego budynku odprowadzić nowym przykanalikiem do istniejącej kanalizacji sanitarnej w ul. Niekłańskiej. Instalacja centralnego ogrzewania NaleŜy wykonać projekt instalacji centralnego ogrzewania wodnego w nowym budynku. Instalację naleŝy zasilić z istniejącej sieci ciepłowniczej na terenie Szpitala. NaleŜy zwrócić szczególną uwagę na stosowanie materiałów zapewniających utrzymanie czystości pomieszczeń. Instalacja powinna równieŝ uwzględniać dostarczenie ciepła na potrzeby instalacji wentylacji i klimatyzacji, instalacji ciepłej wody uŝytkowej oraz ciepła na potrzeby urządzeń technologicznych. W projekcie naleŝy uwzględnić przyłącza instalacji do istniejących sieci na terenie Szpitala. 8

9 Instalacje wentylacji i klimatyzacji NaleŜy wykonać projekt instalacji wentylacji i klimatyzacji w nowym budynku. NaleŜy zwrócić szczególną uwagę na stosowanie materiałów i rozwiązań zapewniających utrzymanie czystości powietrza i instalacji. Przewiduje się lokalizację urządzeń wentylacyjnych (central, wentylatorów) na dachu budynku. Instalacje gazów medycznych i próŝni NaleŜy wykonać projekt instalacji gazów medycznych (tlen, podtlenek azotu, spręŝone powietrze) i próŝni na potrzeby bloku operacyjnego oraz SOR w nowym budynku. Instalację tlenową naleŝy zasilić z istniejącej sieci na terenie Szpitala. Dla pozostałych gazów (podtlenek azotu, spręŝone powietrze, próŝnia) zaprojektować całkiem nowe, odrębne instalacje. Wykończenie wnętrz NaleŜy wykonać projekt wykończenia wnętrz w nowym budynku (jako opracowanie oddzielne lub część projektu architektonicznego). NaleŜy zwrócić szczególną uwagę na stosowanie materiałów dopuszczonych do stosowania w słuŝbie zdrowia i zapewniających utrzymanie czystości pomieszczeń. Wystrój wnętrz pomieszczeń przeznaczonych na pobyt pacjentów powinien uwzględniać specyfikę szpitala i być przyjazny dla dzieci. Zagospodarowanie terenu NaleŜy wykonać projekt zagospodarowania terenu uwzględniający całość inwestycji łącznie z przebudową układu komunikacyjnego z ulicą Niekłańską, w tym wykonania w ogrodzeniu 2 bram wjazdowych oraz przebudowy istniejącej drogi wewnętrznej równoległej do ul. Niekłańskiej a stanowiącej dojazd do nowego budynku. Projekt zieleni Na terenie planowanej budowy znajduje się obecnie zieleniec. W ramach inwestycji konieczne będzie wykonanie wycinki drzew i krzewów. NaleŜy wykonać projekt rekultywacji terenu oraz projekt zieleni wokół nowego budynku na terenie objętym inwestycją. 9

10 Sieci zewnętrzne NaleŜy wykonać projekty sieci zewnętrznych uwzględniające całość inwestycji. NaleŜy uwzględnić: o doprowadzenie sieci zgodne z wymaganiami projektów przyłączy objętych projektami instalacji wewnętrznych, o przekładki i przeróbki sieci kolidujących z nową inwestycją oraz sieci (wraz z urządzeniami) dla których zajdzie konieczność przeróbki w związku z projektowaną inwestycją. Oszczędność zuŝycia energii Zastosowane rozwiązania powinny zapewniać spełnienie określonych przepisami wymagań dotyczących oszczędności zuŝycia energii. RównieŜ tam, gdzie nie jest to wymagane, naleŝy w projekcie zwrócić uwagę na koszty eksploatacyjne zastosowanych instalacji/materiałów/urządzeń, w tym na zuŝycie energii Warunki wykonania i odbioru robót budowlanych Wymagania dotyczące materiałów NaleŜy przewidzieć w projekcie i zastosować materiały dopuszczone do stosowania w budownictwie i w obiektach słuŝby zdrowia. Materiały muszą spełniać wymagania jakościowe określone aktualnymi normami. Wykonawca ma obowiązek przedstawić Zamawiającemu dokumenty potwierdzające, Ŝe zastosowane w trakcie robót modernizacyjnych wyroby budowlane zostały wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych, posiadają wymagane parametry i spełniają wymagania obowiązujących w Polsce przepisów. Wymagania dotyczące wykonania robót Wykonawca jest zobowiązany do opracowania kompletnej dokumentacji projektowej wraz z niezbędnymi uzgodnieniami i przedstawienia jej do sprawdzenia Zamawiającemu. Projekt koncepcji architektoniczno funkcjonalnej budynku 10

11 wykonawca jest zobowiązany przedstawić do uzgodnienia i zaakceptowania Zamawiającemu. Wykonawca jest odpowiedzialny za prowadzenie prac projektowych zgodnie z umową oraz za jakość wykonanej dokumentacji. Wymagania dotyczące kontroli robót Zamawiający zamierza przeprowadzić bieŝącą kontrolę wykonywanych robót, a w szczególności: - dokumentacji projektowej i zawartych w niej rozwiązań pod względem kompletności w rozumieniu Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej specyfikacji technicznych oraz innych przepisów jak równieŝ pod względem zgodności z załoŝeniami projektowymi i warunkami zamówienia. - uzgodnienia stosowanych materiałów i rozwiązań pod względem zgodności z ustawą o wyrobach budowlanych oraz spełnienia wymagań dla obiektów słuŝby zdrowia. Wymienione kontrole będą przeprowadzane przez zespół specjalistów ustanowionych przez Zamawiającego, sprawujących kontrolę zgodności realizacji zamówienia z zamówieniem, przepisami oraz zasadami wiedzy technicznej. 2. CZĘŚĆ INFORMACYJNA 2.1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Zamawiający posiada i udostępni Wykonawcy do wglądu umowy o dostawę mediów Oświadczenie Zamawiającego o prawie dysponowania nieruchomością na cele budowlane Zamawiający oświadcza, Ŝe posiada prawo dysponowania nieruchomością na cele budowlane. 11

12 2.3. Przepisy prawne i normy - Ustawa z dnia 7 lipca 1994r. Prawo budowlane tekst jednolity: Dz. u. Z 2006r. Nr 156, poz 1118 z późniejszymi zmianami, - Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych Dz. U. z 2004r. Nr 92, poz. 881 z późniejszymi zmianami - Rozporządzenie ministra Infrastruktury z dnia 2 września 2004r. W sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnouŝytkowego, Dz. U. Nr 202, poz z późniejszymi zmianami - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-uŝytkowym Dz. U. z 2004r. Nr 130, poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Z 2002r. Nr 75, poz. 690 z późniejszymi zmianami - Rozporządzenie Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Dz. U. Nr 213, poz z późniejszymi zmianami - Rozporządzenie Ministra Zdrowia z dnia 15 marca 2007 r. w sprawie szpitalnego oddziału ratunkowego - Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpoŝarowej Dz. U. z 2002r. Nr 147, poz. 1229, z późniejszymi zmianami - Ustawa z dnia 29 stycznia 2004r. Prawo zamówień publicznych. Tekst jednolity: Dz. U. z 2007r. nr 223, poz.1655 z późniejszymi zmianami - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. nr 120, poz

13 - Rozporządzenie Ministra Zdrowia z dnia 29 sierpnia 2009 r. w sprawie świadczeń gwarantowanych z zakresu leczenia szpitalnego (Dz. U. nr 140 poz z dnia 31 sierpnia 2009 r.) - Rozporządzenie Ministra Zdrowia z dnia 29 sierpnia 2009 r. w sprawie świadczeń gwarantowanych z zakresu zaopatrzenia w wyroby medyczne będące przedmiotami ortopedycznymi oraz środki pomocnicze (Dz. U. nr 139 poz z dnia 31 sierpnia 2009 r.) - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. nr 169 poz z 2003r.) z.późn. zm. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998 r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposaŝonych w monitory ekranowe. (Dz. U. nr 148 poz. 973 z dnia 10 grudnia 1998 r.) - wierne tłumaczenia norm europejskich i międzynarodowych (PN-EN, PN-ISO, PN- EN ISO) dla zakresu jw., - normy europejskie i międzynarodowe w wersji oryginalnej (bez tłumaczenia) mające status Polskiej Normy, Niewymienione tytuły jakichkolwiek dziedziny, grupy, podgrupy nie zwalniają Projektanta i Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim oraz wspólnotowym Inne posiadane informacje i dokumenty Zamawiający umoŝliwi Wykonawcy dokonanie wizji lokalnej terenu projektowanej inwestycji oraz sąsiadujących budynków Szpitala. 13
