1.ZS. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU

Transkrypt

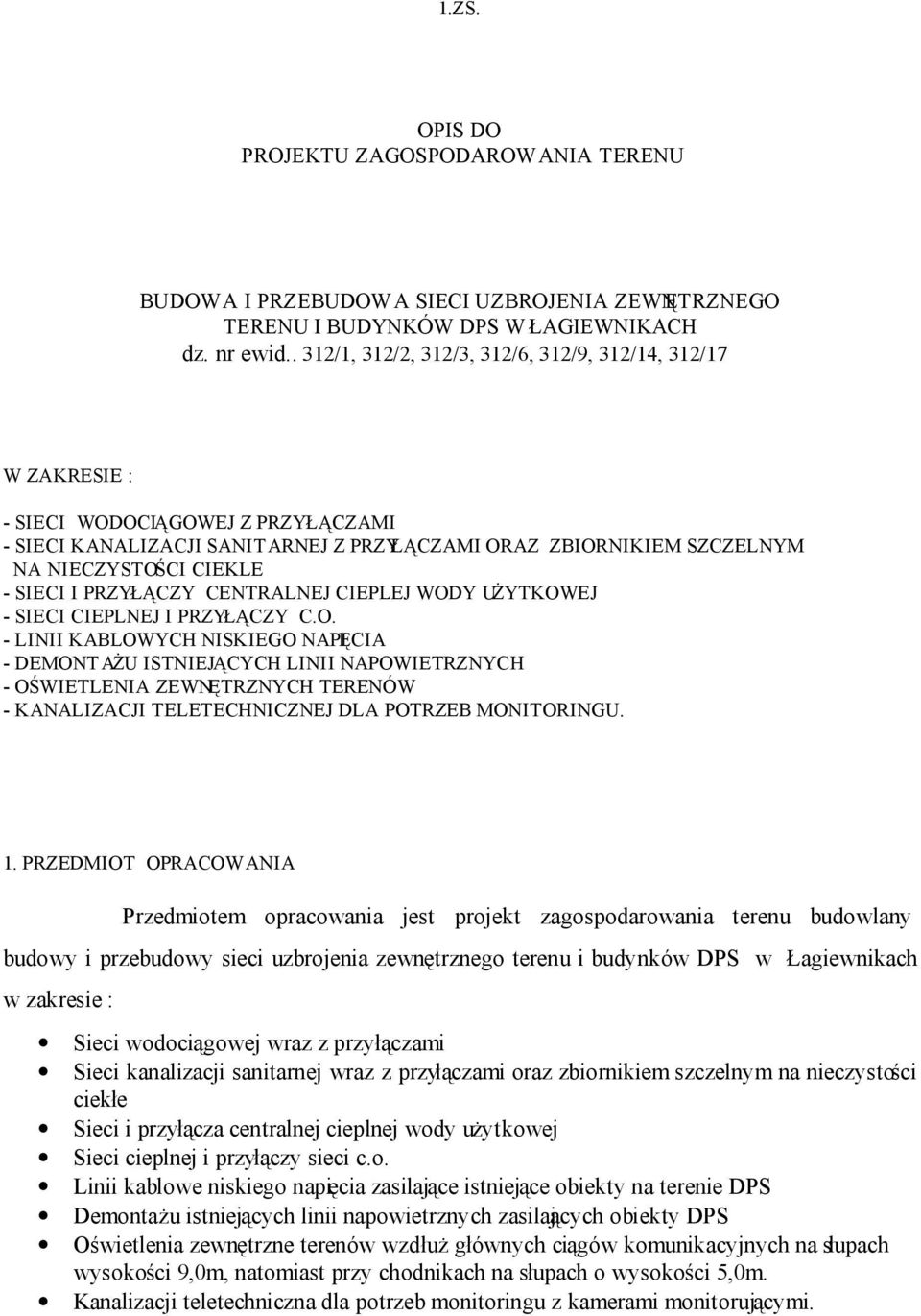

1 1.ZS. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU BUDOWA I PRZEBUDOWA SIECI UZBROJENIA ZEWNĘTRZNEGO TERENU I BUDYNKÓW DPS W ŁAGIEWNIKACH dz. nr ewid.. 312/1, 312/2, 312/3, 312/6, 312/9, 312/14, 312/17 W ZAKRESIE : - SIECI WODOCIĄGOWEJ Z PRZYŁĄCZAMI - SIECI KANALIZACJI SANITARNEJ Z PRZYŁĄCZAMI ORAZ ZBIORNIKIEM SZCZELNYM NA NIECZYSTOŚCI CIEKLE - SIECI I PRZYŁĄCZY CENTRALNEJ CIEPLEJ WODY UŻYTKOWEJ - SIECI CIEPLNEJ I PRZYŁĄCZY C.O. - LINII KABLOWYCH NISKIEGO NAPIĘCIA - DEMONTAŻU ISTNIEJĄCYCH LINII NAPOWIETRZNYCH - OŚWIETLENIA ZEWNĘTRZNYCH TERENÓW - KANALIZACJI TELETECHNICZNEJ DLA POTRZEB MONITORINGU. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt zagospodarowania terenu budowlany budowy i przebudowy sieci uzbrojenia zewnętrznego terenu i budynków DPS w Łagiewnikach w zakresie : Sieci wodociągowej wraz z przyłączami Sieci kanalizacji sanitarnej wraz z przyłączami oraz zbiornikiem szczelnym na nieczystości ciekłe Sieci i przyłącza centralnej cieplnej wody użytkowej Sieci cieplnej i przyłączy sieci c.o. Linii kablowe niskiego napięcia zasilające istniejące obiekty na terenie DPS Demontażu istniejących linii napowietrznych zasilających obiekty DPS Oświetlenia zewnętrzne terenów wzdłuż głównych ciągów komunikacyjnych na słupach wysokości 9,0m, natomiast przy chodnikach na słupach o wysokości 5,0m. Kanalizacji teletechniczna dla potrzeb monitoringu z kamerami monitorującymi.

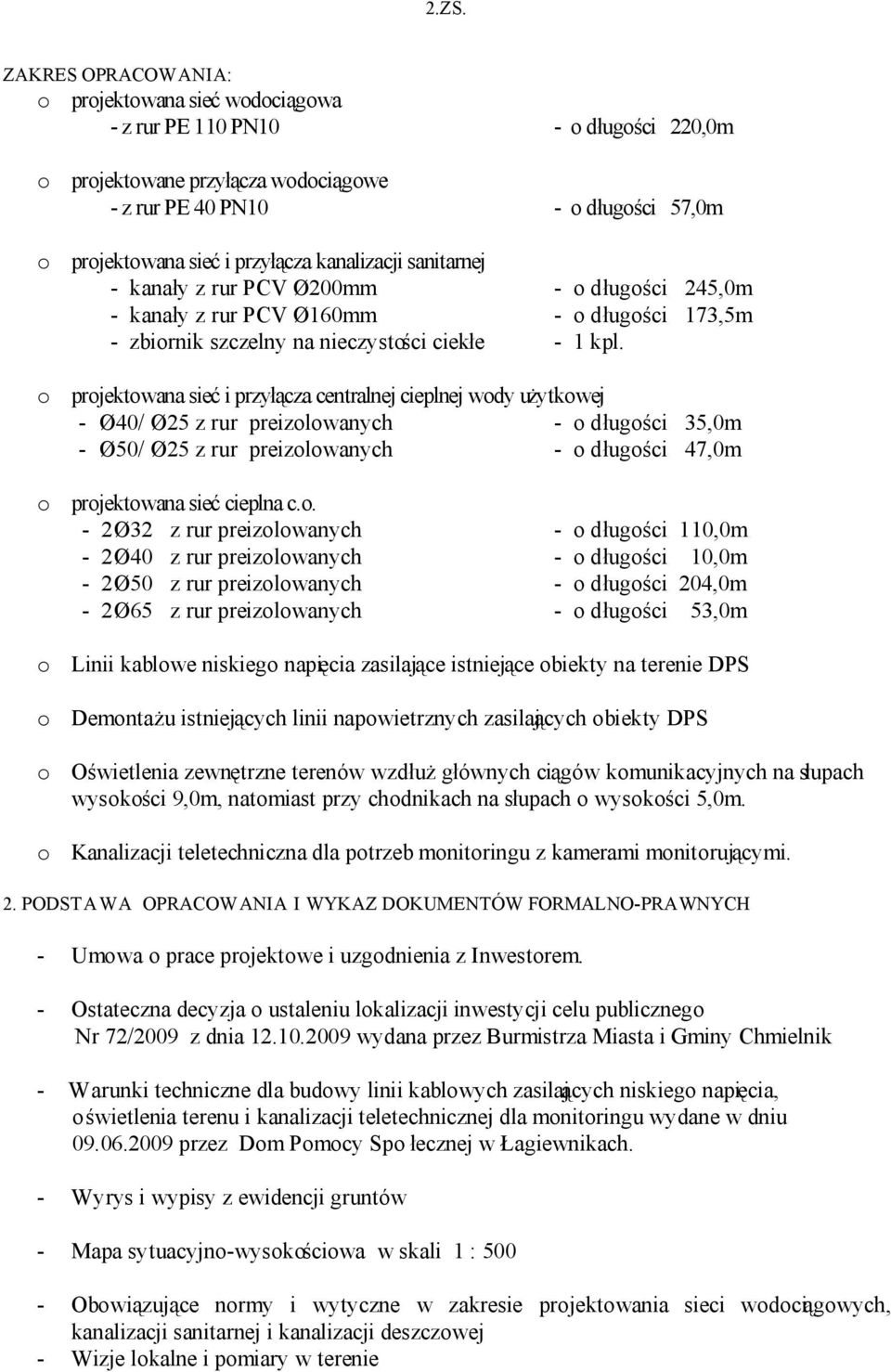

2 2.ZS. ZAKRES OPRACOWANIA: o projektowana sieć wodociągowa - z rur PE 110 PN10 - o długości 220,0m o projektowane przyłącza wodociągowe - z rur PE 40 PN10 - o długości 57,0m o projektowana sieć i przyłącza kanalizacji sanitarnej - kanały z rur PCV Ø200mm - o długości 245,0m - kanały z rur PCV Ø160mm - o długości 173,5m - zbiornik szczelny na nieczystości ciekłe - 1 kpl. o projektowana sieć i przyłącza centralnej cieplnej wody użytkowej - Ø40/ Ø25 z rur preizolowanych - o długości 35,0m - Ø50/ Ø25 z rur preizolowanych - o długości 47,0m o projektowana sieć cieplna c.o. - 2Ø32 z rur preizolowanych - o długości 110,0m - 2Ø40 z rur preizolowanych - o długości 10,0m - 2Ø50 z rur preizolowanych - o długości 204,0m - 2Ø65 z rur preizolowanych - o długości 53,0m o Linii kablowe niskiego napięcia zasilające istniejące obiekty na terenie DPS o Demontażu istniejących linii napowietrznych zasilających obiekty DPS o Oświetlenia zewnętrzne terenów wzdłuż głównych ciągów komunikacyjnych na słupach wysokości 9,0m, natomiast przy chodnikach na słupach o wysokości 5,0m. o Kanalizacji teletechniczna dla potrzeb monitoringu z kamerami monitorującymi. 2. PODSTAWA OPRACOWANIA I WYKAZ DOKUMENTÓW FORMALNO-PRAWNYCH - Umowa o prace projektowe i uzgodnienia z Inwestorem. - Ostateczna decyzja o ustaleniu lokalizacji inwestycji celu publicznego Nr 72/2009 z dnia wydana przez Burmistrza Miasta i Gminy Chmielnik - Warunki techniczne dla budowy linii kablowych zasilających niskiego napięcia, oświetlenia terenu i kanalizacji teletechnicznej dla monitoringu wydane w dniu przez Dom Pomocy Spo łecznej w Łagiewnikach. - Wyrys i wypisy z ewidencji gruntów - Mapa sytuacyjno-wysokościowa w skali 1 : Obowiązujące normy i wytyczne w zakresie projektowania sieci wodociągowych, kanalizacji sanitarnej i kanalizacji deszczowej - Wizje lokalne i pomiary w terenie

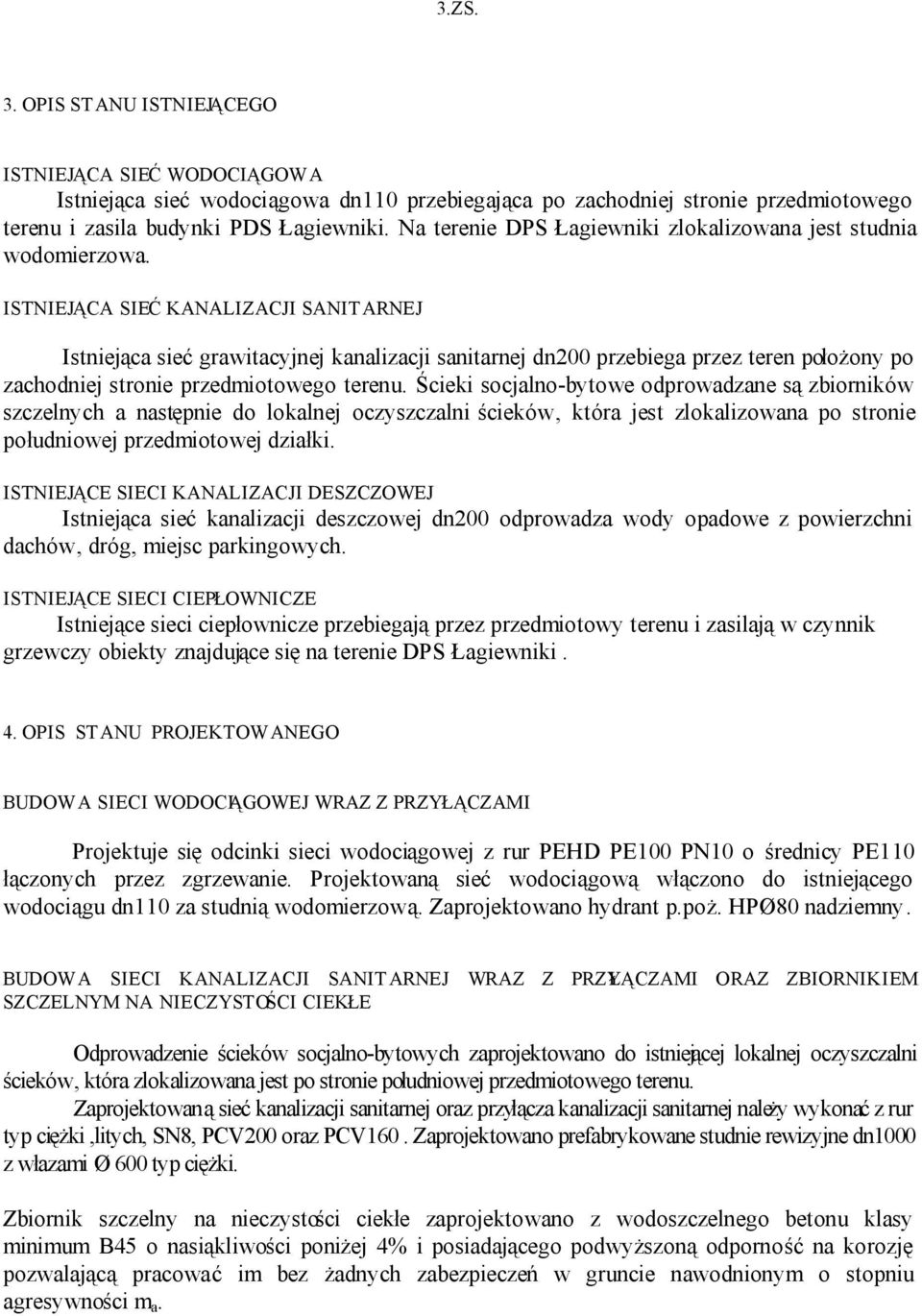

3 3.ZS. 3. OPIS STANU ISTNIEJĄCEGO ISTNIEJĄCA SIEĆ WODOCIĄGOWA Istniejąca sieć wodociągowa dn110 przebiegająca po zachodniej stronie przedmiotowego terenu i zasila budynki PDS Łagiewniki. Na terenie DPS Łagiewniki zlokalizowana jest studnia wodomierzowa. ISTNIEJĄCA SIEĆ KANALIZACJI SANITARNEJ Istniejąca sieć grawitacyjnej kanalizacji sanitarnej dn200 przebiega przez teren położony po zachodniej stronie przedmiotowego terenu. Ścieki socjalno-bytowe odprowadzane są zbiorników szczelnych a następnie do lokalnej oczyszczalni ścieków, która jest zlokalizowana po stronie południowej przedmiotowej działki. ISTNIEJĄCE SIECI KANALIZACJI DESZCZOWEJ Istniejąca sieć kanalizacji deszczowej dn200 odprowadza wody opadowe z powierzchni dachów, dróg, miejsc parkingowych. ISTNIEJĄCE SIECI CIEPŁOWNICZE Istniejące sieci ciepłownicze przebiegają przez przedmiotowy terenu i zasilają w czynnik grzewczy obiekty znajdujące się na terenie DPS Łagiewniki. 4. OPIS STANU PROJEKTOWANEGO BUDOWA SIECI WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZAMI Projektuje się odcinki sieci wodociągowej z rur PEHD PE100 PN10 o średnicy PE110 łączonych przez zgrzewanie. Projektowaną sieć wodociągową włączono do istniejącego wodociągu dn110 za studnią wodomierzową. Zaprojektowano hydrant p.poż. HPØ80 nadziemny. BUDOWA SIECI KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI ORAZ ZBIORNIKIEM SZCZELNYM NA NIECZYSTOŚCI CIEKŁE Odprowadzenie ścieków socjalno-bytowych zaprojektowano do istniejącej lokalnej oczyszczalni ścieków, która zlokalizowana jest po stronie południowej przedmiotowego terenu. Zaprojektowaną sieć kanalizacji sanitarnej oraz przyłącza kanalizacji sanitarnej należy wykonać z rur typ ciężki,litych, SN8, PCV200 oraz PCV160. Zaprojektowano prefabrykowane studnie rewizyjne dn1000 z włazami Ø 600 typ ciężki. Zbiornik szczelny na nieczystości ciekłe zaprojektowano z wodoszczelnego betonu klasy minimum B45 o nasiąkliwości poniżej 4% i posiadającego podwyższoną odporność na korozję pozwalającą pracować im bez żadnych zabezpieczeń w gruncie nawodnionym o stopniu agresywności m a.

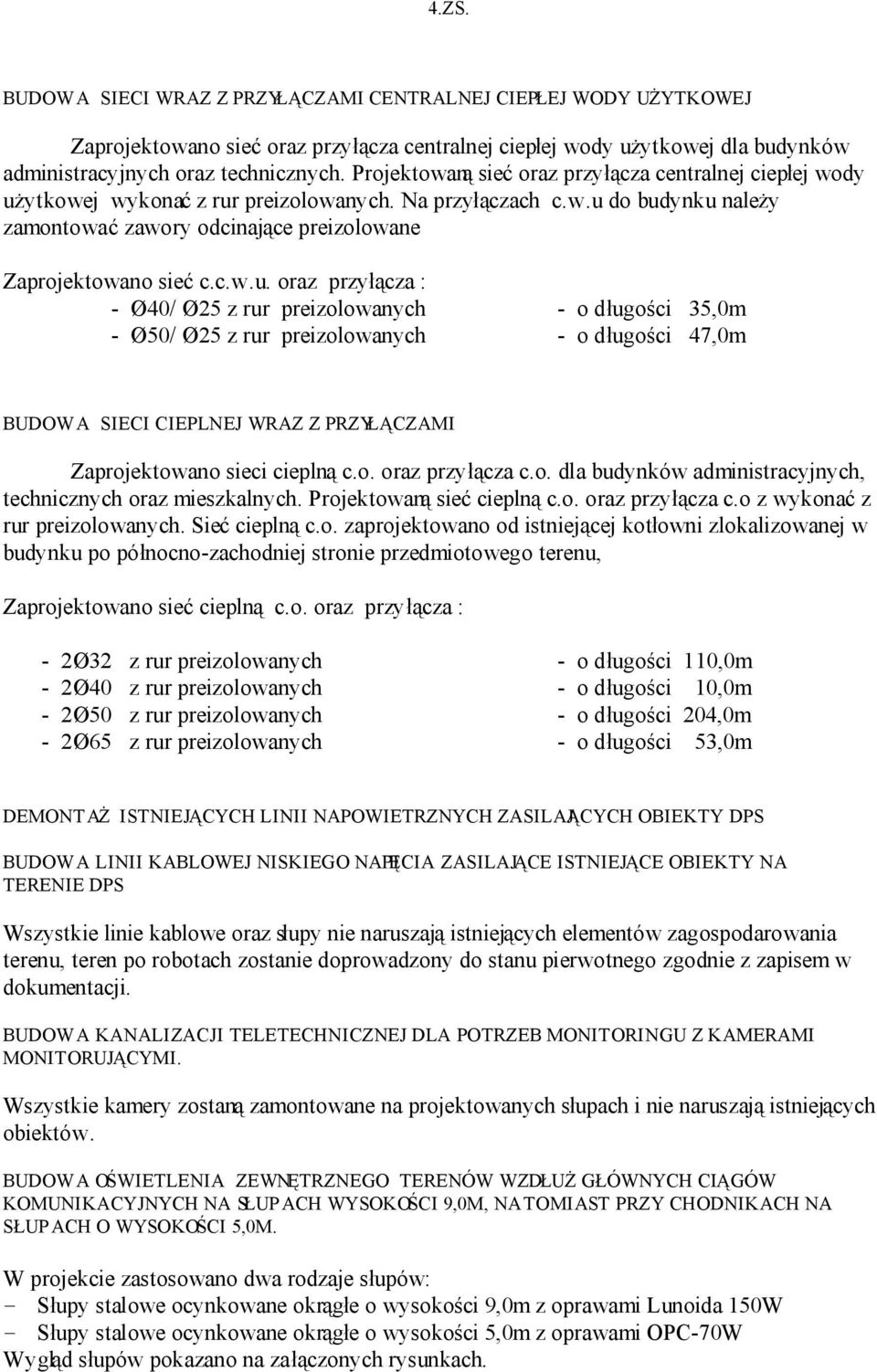

4 4.ZS. BUDOWA SIECI WRAZ Z PRZYŁĄCZAMI CENTRALNEJ CIEPŁEJ WODY UŻYTKOWEJ Zaprojektowano sieć oraz przyłącza centralnej ciepłej wody użytkowej dla budynków administracyjnych oraz technicznych. Projektowaną sieć oraz przyłącza centralnej ciepłej wody użytkowej wykonać z rur preizolowanych. Na przyłączach c.w.u do budynku należy zamontować zawory odcinające preizolowane Zaprojektowano sieć c.c.w.u. oraz przyłącza : - Ø40/ Ø25 z rur preizolowanych - o długości 35,0m - Ø50/ Ø25 z rur preizolowanych - o długości 47,0m BUDOWA SIECI CIEPLNEJ WRAZ Z PRZYŁĄCZAMI Zaprojektowano sieci cieplną c.o. oraz przyłącza c.o. dla budynków administracyjnych, technicznych oraz mieszkalnych. Projektowaną sieć cieplną c.o. oraz przyłącza c.o z wykonać z rur preizolowanych. Sieć cieplną c.o. zaprojektowano od istniejącej kotłowni zlokalizowanej w budynku po północno-zachodniej stronie przedmiotowego terenu, Zaprojektowano sieć cieplną c.o. oraz przyłącza : - 2Ø32 z rur preizolowanych - o długości 110,0m - 2Ø40 z rur preizolowanych - o długości 10,0m - 2Ø50 z rur preizolowanych - o długości 204,0m - 2Ø65 z rur preizolowanych - o długości 53,0m DEMONTAŻ ISTNIEJĄCYCH LINII NAPOWIETRZNYCH ZASILAJĄCYCH OBIEKTY DPS BUDOWA LINII KABLOWEJ NISKIEGO NAPIĘCIA ZASILAJĄCE ISTNIEJĄCE OBIEKTY NA TERENIE DPS Wszystkie linie kablowe oraz słupy nie naruszają istniejących elementów zagospodarowania terenu, teren po robotach zostanie doprowadzony do stanu pierwotnego zgodnie z zapisem w dokumentacji. BUDOWA KANALIZACJI TELETECHNICZNEJ DLA POTRZEB MONITORINGU Z KAMERAMI MONITORUJĄCYMI. Wszystkie kamery zostaną zamontowane na projektowanych słupach i nie naruszają istniejących obiektów. BUDOWA OŚWIETLENIA ZEWNĘTRZNEGO TERENÓW WZDŁUŻ GŁÓWNYCH CIĄGÓW KOMUNIKACYJNYCH NA SŁUPACH WYSOKOŚCI 9,0M, NATOMIAST PRZY CHODNIKACH NA SŁUPACH O WYSOKOŚCI 5,0M. W projekcie zastosowano dwa rodzaje słupów: - Słupy stalowe ocynkowane okrągłe o wysokości 9,0m z oprawami Lunoida 150W - Słupy stalowe ocynkowane okrągłe o wysokości 5,0m z oprawami OPC-70W Wygląd słupów pokazano na załączonych rysunkach.

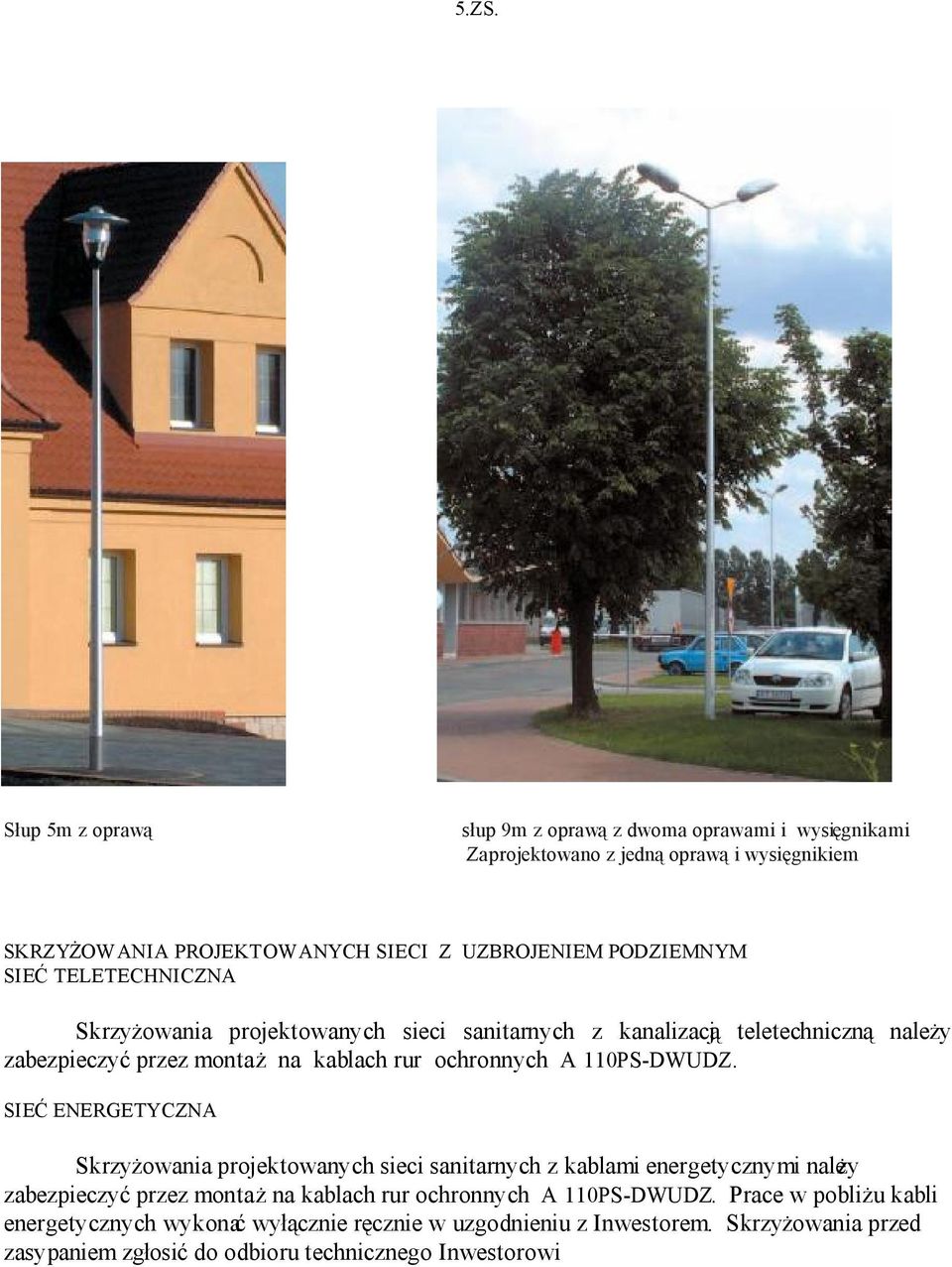

5 5.ZS. Słup 5m z oprawą słup 9m z oprawą z dwoma oprawami i wysięgnikami Zaprojektowano z jedną oprawą i wysięgnikiem SKRZYŻOWANIA PROJEKTOWANYCH SIECI Z UZBROJENIEM PODZIEMNYM SIEĆ TELETECHNICZNA Skrzyżowania projektowanych sieci sanitarnych z kanalizacją teletechniczną należy zabezpieczyć przez montaż na kablach rur ochronnych A 110PS-DWUDZ. SIEĆ ENERGETYCZNA Skrzyżowania projektowanych sieci sanitarnych z kablami energetycznymi należy zabezpieczyć przez montaż na kablach rur ochronnych A 110PS-DWUDZ. Prace w pobliżu kabli energetycznych wykonać wyłącznie ręcznie w uzgodnieniu z Inwestorem. Skrzyżowania przed zasypaniem zgłosić do odbioru technicznego Inwestorowi

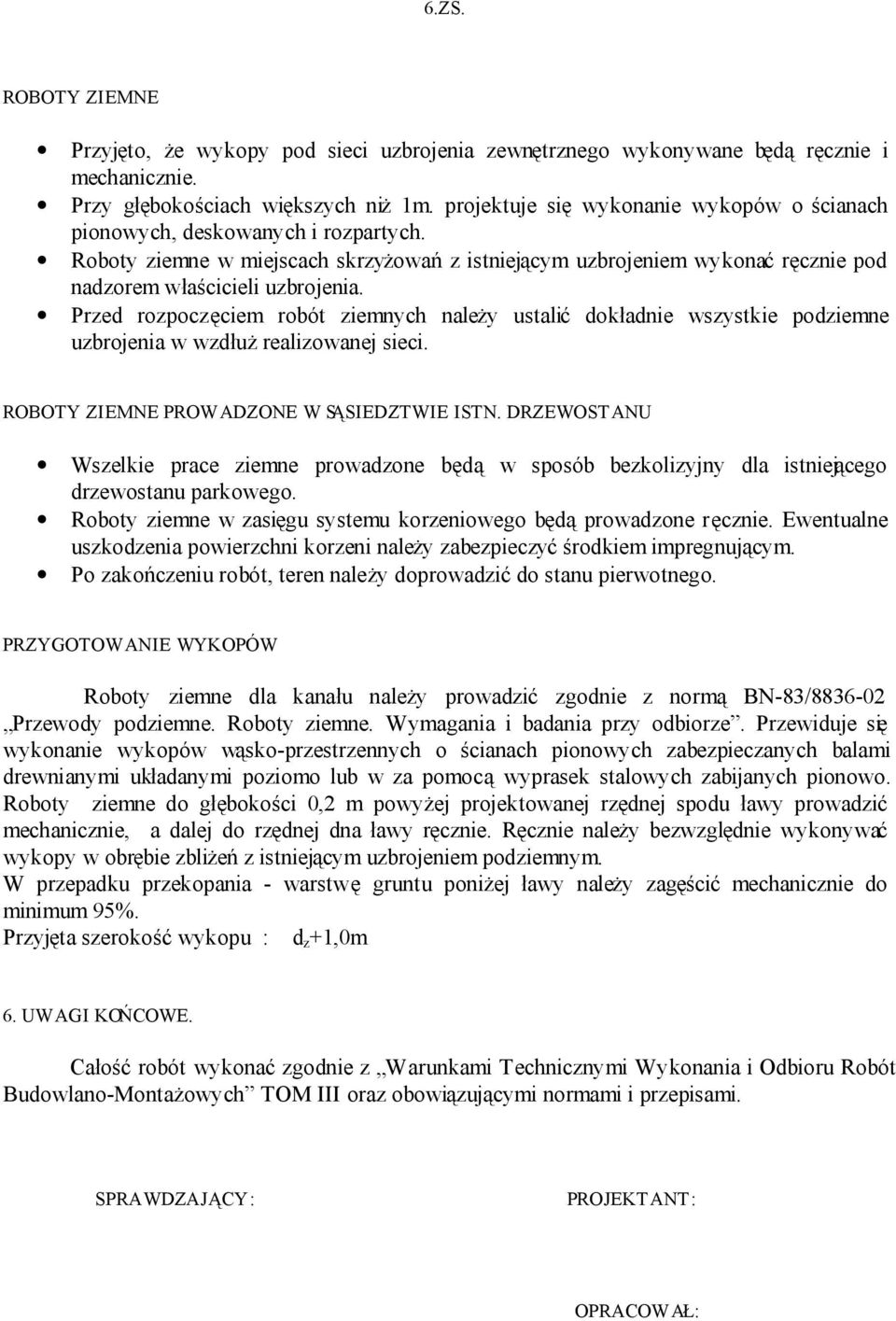

6 6.ZS. ROBOTY ZIEMNE Przyjęto, że wykopy pod sieci uzbrojenia zewnętrznego wykonywane będą ręcznie i mechanicznie. Przy głębokościach większych niż 1m. projektuje się wykonanie wykopów o ścianach pionowych, deskowanych i rozpartych. Roboty ziemne w miejscach skrzyżowań z istniejącym uzbrojeniem wykonać ręcznie pod nadzorem właścicieli uzbrojenia. Przed rozpoczęciem robót ziemnych należy ustalić dokładnie wszystkie podziemne uzbrojenia w wzdłuż realizowanej sieci. ROBOTY ZIEMNE PROWADZONE W SĄSIEDZTWIE ISTN. DRZEWOSTANU Wszelkie prace ziemne prowadzone będą w sposób bezkolizyjny dla istniejącego drzewostanu parkowego. Roboty ziemne w zasięgu systemu korzeniowego będą prowadzone ręcznie. Ewentualne uszkodzenia powierzchni korzeni należy zabezpieczyć środkiem impregnującym. Po zakończeniu robót, teren należy doprowadzić do stanu pierwotnego. PRZYGOTOWANIE WYKOPÓW Roboty ziemne dla kanału należy prowadzić zgodnie z normą BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. Przewiduje się wykonanie wykopów wąsko-przestrzennych o ścianach pionowych zabezpieczanych balami drewnianymi układanymi poziomo lub w za pomocą wyprasek stalowych zabijanych pionowo. Roboty ziemne do głębokości 0,2 m powyżej projektowanej rzędnej spodu ławy prowadzić mechanicznie, a dalej do rzędnej dna ławy ręcznie. Ręcznie należy bezwzględnie wykonywać wykopy w obrębie zbliżeń z istniejącym uzbrojeniem podziemnym. W przepadku przekopania - warstwę gruntu poniżej ławy należy zagęścić mechanicznie do minimum 95%. Przyjęta szerokość wykopu : d z +1,0m 6. UWAGI KOŃCOWE. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych TOM III oraz obowiązującymi normami i przepisami. SPRAWDZAJĄCY: PROJEKTANT: OPRACOWAŁ:

7 7.ZS.

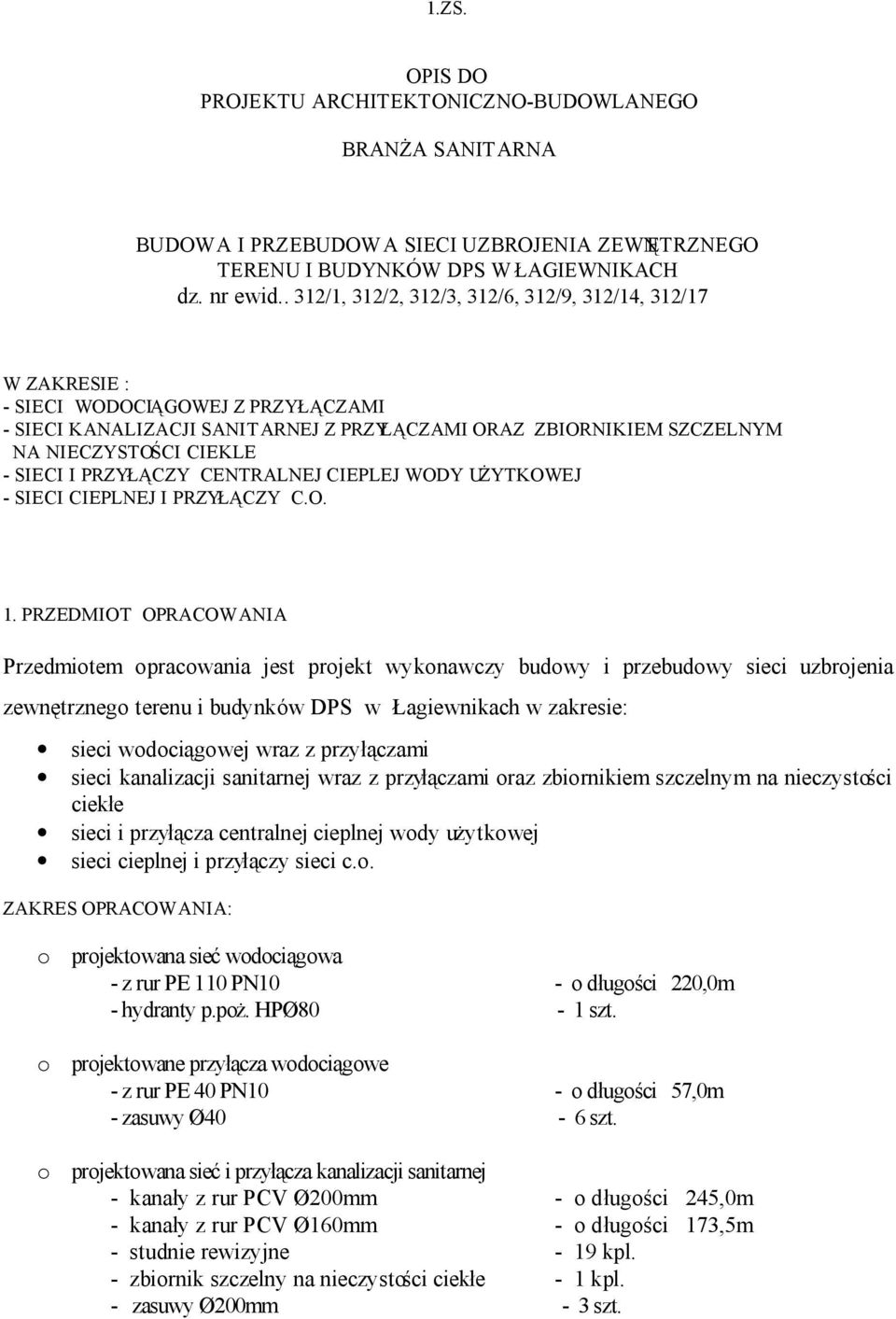

8 1.ZS. OPIS DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO BRANŻA SANITARNA BUDOWA I PRZEBUDOWA SIECI UZBROJENIA ZEWNĘTRZNEGO TERENU I BUDYNKÓW DPS W ŁAGIEWNIKACH dz. nr ewid.. 312/1, 312/2, 312/3, 312/6, 312/9, 312/14, 312/17 W ZAKRESIE : - SIECI WODOCIĄGOWEJ Z PRZYŁĄCZAMI - SIECI KANALIZACJI SANITARNEJ Z PRZYŁĄCZAMI ORAZ ZBIORNIKIEM SZCZELNYM NA NIECZYSTOŚCI CIEKLE - SIECI I PRZYŁĄCZY CENTRALNEJ CIEPLEJ WODY UŻYTKOWEJ - SIECI CIEPLNEJ I PRZYŁĄCZY C.O. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy budowy i przebudowy sieci uzbrojenia zewnętrznego terenu i budynków DPS w Łagiewnikach w zakresie: sieci wodociągowej wraz z przyłączami sieci kanalizacji sanitarnej wraz z przyłączami oraz zbiornikiem szczelnym na nieczystości ciekłe sieci i przyłącza centralnej cieplnej wody użytkowej sieci cieplnej i przyłączy sieci c.o. ZAKRES OPRACOWANIA: o projektowana sieć wodociągowa - z rur PE 110 PN10 - o długości 220,0m - hydranty p.poż. HPØ80-1 szt. o projektowane przyłącza wodociągowe - z rur PE 40 PN10 - o długości 57,0m - zasuwy Ø40-6 szt. o projektowana sieć i przyłącza kanalizacji sanitarnej - kanały z rur PCV Ø200mm - o długości 245,0m - kanały z rur PCV Ø160mm - o długości 173,5m - studnie rewizyjne - 19 kpl. - zbiornik szczelny na nieczystości ciekłe - 1 kpl. - zasuwy Ø200mm - 3 szt.

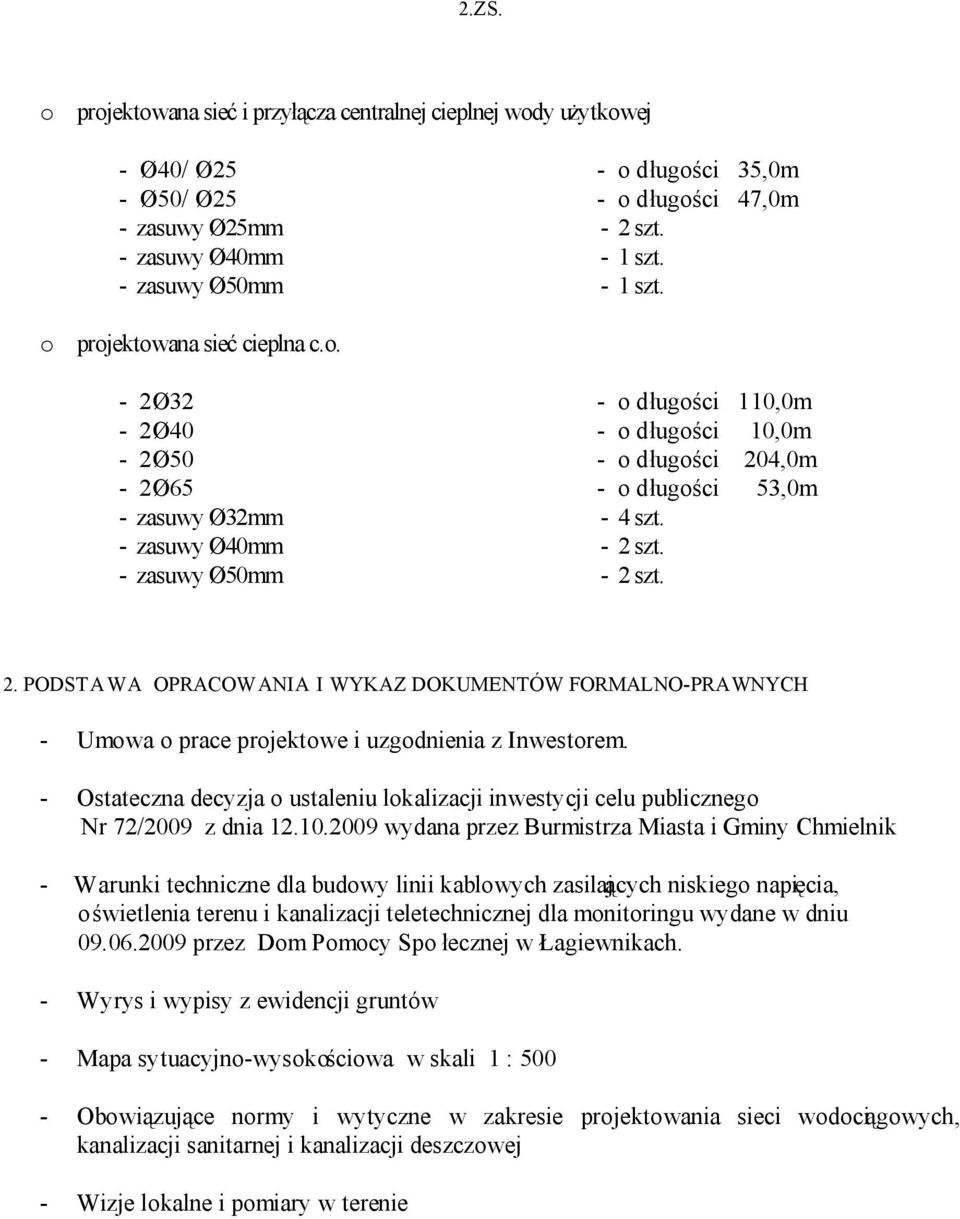

9 2.ZS. o projektowana sieć i przyłącza centralnej cieplnej wody użytkowej - Ø40/ Ø25 - o długości 35,0m - Ø50/ Ø25 - o długości 47,0m - zasuwy Ø25mm - 2 szt. - zasuwy Ø40mm - 1 szt. - zasuwy Ø50mm - 1 szt. o projektowana sieć cieplna c.o. - 2Ø32 - o długości 110,0m - 2Ø40 - o długości 10,0m - 2Ø50 - o długości 204,0m - 2Ø65 - o długości 53,0m - zasuwy Ø32mm - 4 szt. - zasuwy Ø40mm - 2 szt. - zasuwy Ø50mm - 2 szt. 2. PODSTAWA OPRACOWANIA I WYKAZ DOKUMENTÓW FORMALNO-PRAWNYCH - Umowa o prace projektowe i uzgodnienia z Inwestorem. - Ostateczna decyzja o ustaleniu lokalizacji inwestycji celu publicznego Nr 72/2009 z dnia wydana przez Burmistrza Miasta i Gminy Chmielnik - Warunki techniczne dla budowy linii kablowych zasilających niskiego napięcia, oświetlenia terenu i kanalizacji teletechnicznej dla monitoringu wydane w dniu przez Dom Pomocy Spo łecznej w Łagiewnikach. - Wyrys i wypisy z ewidencji gruntów - Mapa sytuacyjno-wysokościowa w skali 1 : Obowiązujące normy i wytyczne w zakresie projektowania sieci wodociągowych, kanalizacji sanitarnej i kanalizacji deszczowej - Wizje lokalne i pomiary w terenie

10 3.ZS. 3. OPIS STANU ISTNIEJĄCEGO ISTNIEJĄCA SIEĆ WODOCIĄGOWA Istniejąca sieć wodociągowa dn110 przebiegająca po zachodniej stronie przedmiotowego terenu i zasila budynki PDS Łagiewniki. Na terenie DPS Łagiewniki zlokalizowana jest studnia wodomierzowa. ISTNIEJĄCA SIEĆ KANALIZACJI SANITARNEJ Istniejąca sieć grawitacyjnej kanalizacji sanitarnej dn200 przebiega przez teren położony po zachodniej stronie przedmiotowego terenu. Ścieki socjalno-bytowe odprowadzane są zbiorników szczelnych a następnie do lokalnej oczyszczalni ścieków, która jest zlokalizowana po stronie południowej przedmiotowej działki. ISTNIEJĄCE SIECI KANALIZACJI DESZCZOWEJ Istniejąca sieć kanalizacji deszczowej dn200 odprowadza wody opadowe z powierzchni dachów, dróg, miejsc parkingowych. ISTNIEJĄCE SIECI CIEPŁOWNICZE Istniejące sieci ciepłownicze przebiegają przez przedmiotowy terenu i zasilają w czynnik grzewczy obiekty znajdujące się na terenie DPS Łagiewniki. 4. OPIS STANU PROJEKTOWANEGO BUDOWA SIECI WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZAMI Projektuje się odcinki sieci wodociągowej z rur PEHD PE100 PN10 o średnicy PE110 łączonych przez zgrzewanie. Projektowaną sieć wodociągową włączono do istniejącego wodociągu dn110 za studnią wodomierzową. Na przedmiotowym terenie zaprojektowano: - hydrant p.poż. HPØ80 nadziemny - 1 szt. Zgodnie z rysunkami PZT zaprojektowano dla sieci wodociągowej zasuwy firmy Hawle. Również dla hydrantów p.poż. Ø 80 należy zamontować zasuwy Hawle Ø 80. Dla budynków administracyjnych oraz mieszkalnych zaprojektowano przyłącza wodociągowe z rur PE40 PN10 łączonych przez zgrzewanie. BUDOWA SIECI KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI ORAZ ZBIORNIKIEM SZCZELNYM NA NIECZYSTOŚCI CIEKŁE Odprowadzenie ścieków socjalno-bytowych zaprojektowano do istniejącej lokalnej oczyszczalni ścieków, która zlokalizowana jest po stronie południowej przedmiotowego terenu. Zaprojektowaną sieć kanalizacji sanitarnej oraz przyłącza kanalizacji sanitarnej należy wykonać z rur typ ciężki,litych, SN8, PCV200 oraz PCV160. Zaprojektowano prefabrykowane studnie rewizyjne dn1000 z włazami Ø 600 typ ciężki.

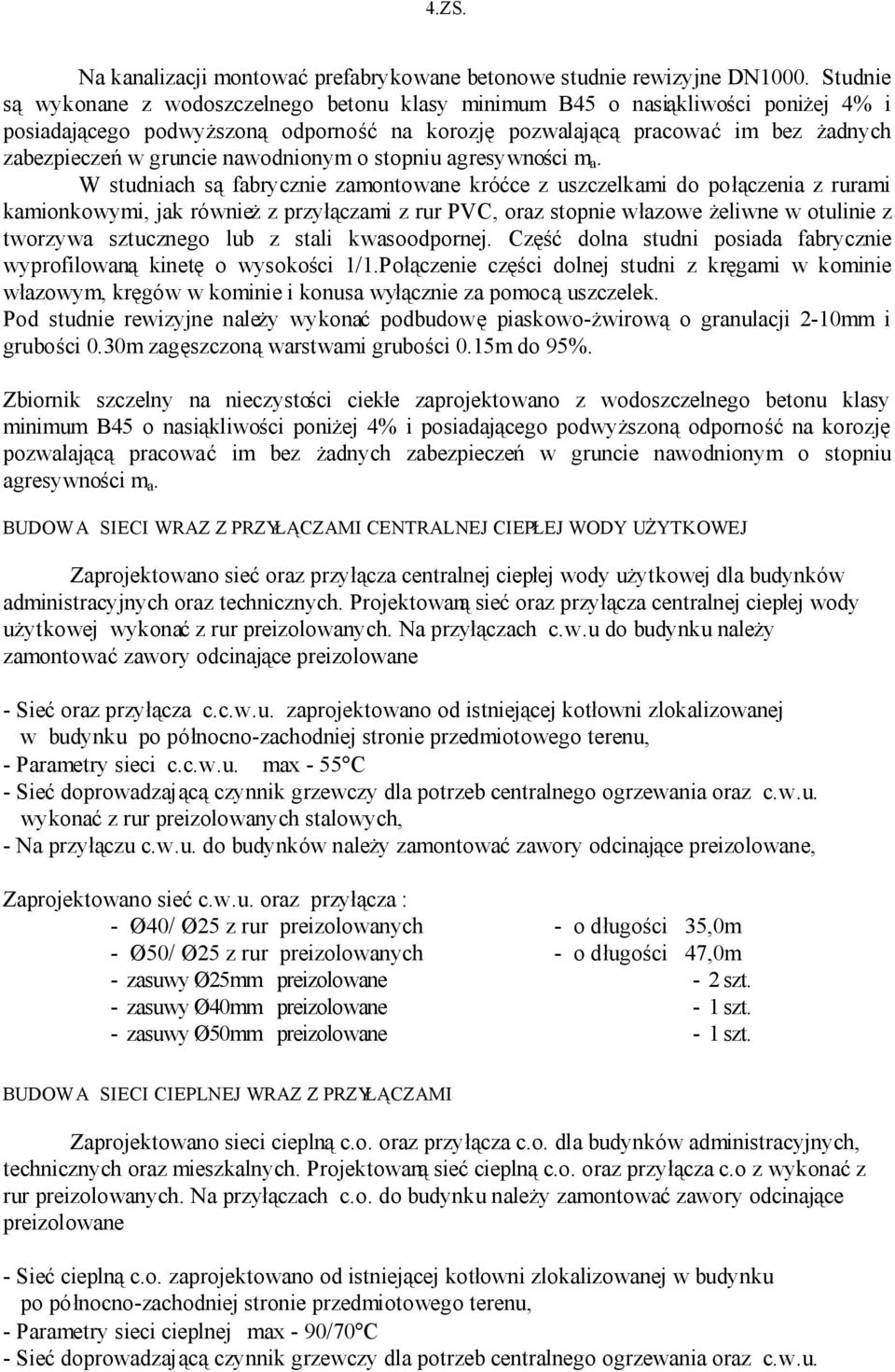

11 4.ZS. Na kanalizacji montować prefabrykowane betonowe studnie rewizyjne DN1000. Studnie są wykonane z wodoszczelnego betonu klasy minimum B45 o nasiąkliwości poniżej 4% i posiadającego podwyższoną odporność na korozję pozwalającą pracować im bez żadnych zabezpieczeń w gruncie nawodnionym o stopniu agresywności m a. W studniach są fabrycznie zamontowane króćce z uszczelkami do połączenia z rurami kamionkowymi, jak również z przyłączami z rur PVC, oraz stopnie włazowe żeliwne w otulinie z tworzywa sztucznego lub z stali kwasoodpornej. Część dolna studni posiada fabrycznie wyprofilowaną kinetę o wysokości 1/1.Połączenie części dolnej studni z kręgami w kominie włazowym, kręgów w kominie i konusa wyłącznie za pomocą uszczelek. Pod studnie rewizyjne należy wykonać podbudowę piaskowo-żwirową o granulacji 2-10mm i grubości 0.30m zagęszczoną warstwami grubości 0.15m do 95%. Zbiornik szczelny na nieczystości ciekłe zaprojektowano z wodoszczelnego betonu klasy minimum B45 o nasiąkliwości poniżej 4% i posiadającego podwyższoną odporność na korozję pozwalającą pracować im bez żadnych zabezpieczeń w gruncie nawodnionym o stopniu agresywności m a. BUDOWA SIECI WRAZ Z PRZYŁĄCZAMI CENTRALNEJ CIEPŁEJ WODY UŻYTKOWEJ Zaprojektowano sieć oraz przyłącza centralnej ciepłej wody użytkowej dla budynków administracyjnych oraz technicznych. Projektowaną sieć oraz przyłącza centralnej ciepłej wody użytkowej wykonać z rur preizolowanych. Na przyłączach c.w.u do budynku należy zamontować zawory odcinające preizolowane - Sieć oraz przyłącza c.c.w.u. zaprojektowano od istniejącej kotłowni zlokalizowanej w budynku po północno-zachodniej stronie przedmiotowego terenu, - Parametry sieci c.c.w.u. max - 55 C - Sieć doprowadzającą czynnik grzewczy dla potrzeb centralnego ogrzewania oraz c.w.u. wykonać z rur preizolowanych stalowych, - Na przyłączu c.w.u. do budynków należy zamontować zawory odcinające preizolowane, Zaprojektowano sieć c.w.u. oraz przyłącza : - Ø40/ Ø25 z rur preizolowanych - o długości 35,0m - Ø50/ Ø25 z rur preizolowanych - o długości 47,0m - zasuwy Ø25mm preizolowane - 2 szt. - zasuwy Ø40mm preizolowane - 1 szt. - zasuwy Ø50mm preizolowane - 1 szt. BUDOWA SIECI CIEPLNEJ WRAZ Z PRZYŁĄCZAMI Zaprojektowano sieci cieplną c.o. oraz przyłącza c.o. dla budynków administracyjnych, technicznych oraz mieszkalnych. Projektowaną sieć cieplną c.o. oraz przyłącza c.o z wykonać z rur preizolowanych. Na przyłączach c.o. do budynku należy zamontować zawory odcinające preizolowane - Sieć cieplną c.o. zaprojektowano od istniejącej kotłowni zlokalizowanej w budynku po północno-zachodniej stronie przedmiotowego terenu, - Parametry sieci cieplnej max - 90/70 C - Sieć doprowadzającą czynnik grzewczy dla potrzeb centralnego ogrzewania oraz c.w.u.

12 5.ZS. wykonać z rur preizolowanych stalowych, - Na przyłączu c.o. do budynków należy zamontować zawory odcinające preizolowane, Zaprojektowano sieć cieplną c.o. oraz przyłącza : - 2Ø32 z rur preizolowanych - o długości 110,0m - 2Ø40 z rur preizolowanych - o długości 10,0m - 2Ø50 z rur preizolowanych - o długości 204,0m - 2Ø65 z rur preizolowanych - o długości 53,0m - zasuwy Ø32mm preizolowane - 4 szt. - zasuwy Ø40mm preizolowane - 2 szt. - zasuwy Ø50mm preizolowane - 2 szt. ZESTAWIENIE MATERIAŁOWE PROJ. SIECI CIEPŁOWNICZEJ FIRMY FINPOL ROHR 1. RURA PREIZ. DN- 32 (42,4x2,6) B/SZ CWA L=12m - 12 szt. 2. RURA PREIZ. DN- 40 (48,3x2,6) B/SZ CWA L=12m - 4 szt. 3. RURA PREIZ. DN- 50 (60,3x2,9) B/SZ CWA L=12m - 28 szt. 4. RURA PREIZ. DN-65 (76,1X3,2) B/SZ CWA L=12m - 16 szt. 5. ŁUK PREIZ. DN- 32 (42,4x2,6) B/SZ CWA <15ST 1X1-2 szt. 6. ŁUK PREIZ. DN- 32 (42,4x2,6) B/SZ CWA <45ST 1X1-2 szt.. 7. ŁUK PREIZ. DN- 32 (42,4x2,6) B/SZ CWA <90ST 1X1-8 szt. 8. ŁUK PREIZ. DN- 40 (48,3x2,6) B/SZ CWA <40ST 1X1-2 szt. 9. ŁUK PREIZ. DN- 40 (48,3x2,6) B/SZ CWA <90ST 1X1-2 szt. 10. ŁUK PREIZ. DN- 50 (60,3x2,9) B/SZ CWA <10ST 1X1-2 szt. 11. ŁUK PREIZ. DN- 50 (60,3x2,9) B/SZ CWA <80ST 1X1-2 szt. 12. ŁUK PREIZ. DN- 50 (60,3x2,9) B/SZ CWA <90ST 1X1-2 szt. 13. ŁUK PREIZ. DN- 65 (76,1X3,2) B/SZ CWA <40ST 1X1-2 szt. 14. ŁUK PREIZ. DN- 65 (76,1X3,2) B/SZ CWA <90ST 1X1-8 szt. 15. ZWEZKA PREIZ. DN-40/32(48,3x2,6/42,4x2,6) B/SZ CWA - 2 szt. 16. ZWEZKA PREIZ. DN-65/40(76/1x3,2/48,3x2,6) B/SZ CWA - 2 szt. 17. ODGAŁ.PREIZ.PROSTOP. DN- 40/32 (48,3x2,6/42,4x2,6) B/SZ CWA - 2 szt. 18. ODGAŁ.PREIZ.PROSTOP. DN- 50/32 (60,3x2,9/42,4x2,6) B/SZ CWA - 2 szt. 19. ODGAŁ.PREIZ.PROSTOP. DN- 65/40 (76,1x3,2/48,3x2,6) B/SZ CWA - 4 szt. 20. ADAPTER FI-121/140-2 szt. 21. MUFA TERMOKURCZLIWA FI 110 L-600 "D" - 50 szt. 22. MUFA TERMOKURCZLIWA FI 125 L-600 "D" - 44 szt. 23. MUFA TERMOKURCZLIWA FI 140 L-600 "D" - 38 szt. 24. PIANKA KONFEKCJONOWANA DN- 32/ szt. 25. PIANKA KONFEKCJONOWANA DN- 40/ kpl. 26. PIANKA KONFEKCJONOWANA DN- 50/ kpl. 27. PIANKA KONFEKCJONOWANA DN- 65/ kpl. 28. USZCZELKA KONCOWA TERMOKURCZ. DHEC-2200 DN-32; DN-40-8 szt. 29. USZCZELKA KONCOWA TERMOKURCZ. DHEC-2400 DN-50; - 2 szt. 30. USZCZELKA KONCOWA TERMOKURCZ. DHEC-2400 DN-65; - 2 szt. 31. TASMA TERMOK. DUALSEAL III 190/30-2,5 mb 32. LISTEWKA WPCP-IV-100 X szt. 33. KOREK DO MUFY szt. 34. KOREK ZGRZEWANY szt. 35. PIERSCIEN USZCZELNIAJACY FI szt. 36. PIERSCIEN USZCZELNIAJACY FI szt. 37. PIERSCIEN USZCZELNIAJACY FI szt. 38. PODUSZKA KOMPENSACYJNA B-1000x250x100 DN szt. 39. TULEJKA ZACISKOWA CWA szt. 40. PASTA LUTOWNICZA /opk.100g/ - 1 op. 41. CYNA LC60-TLR FI-2,5 /1 op = 0,25 kg/ - 1 szt. 42.TASMA OSTRZEGAWCZA /CZARNA/ mb

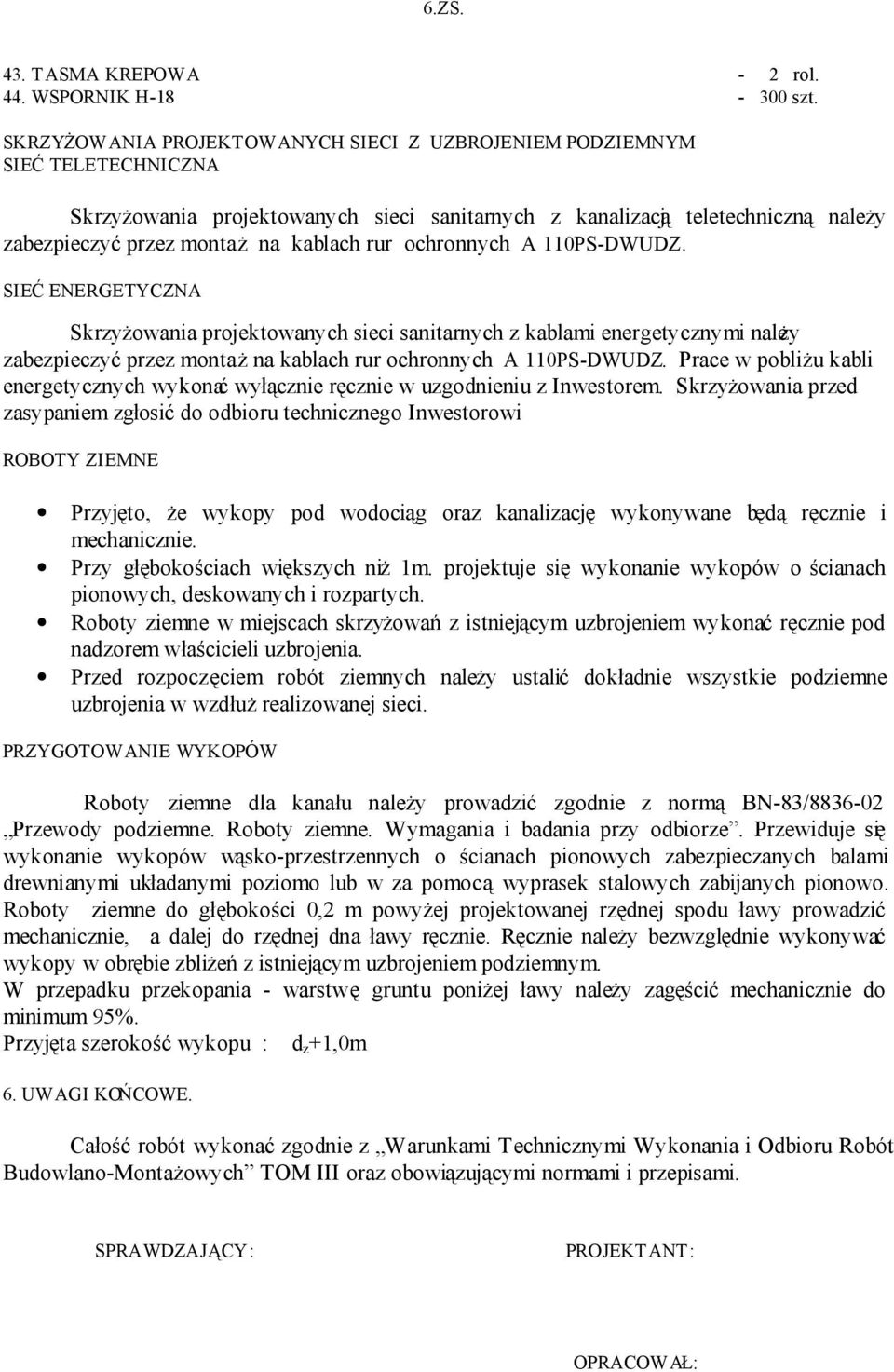

13 6.ZS. 43. TASMA KREPOWA - 2 rol. 44. WSPORNIK H szt. SKRZYŻOWANIA PROJEKTOWANYCH SIECI Z UZBROJENIEM PODZIEMNYM SIEĆ TELETECHNICZNA Skrzyżowania projektowanych sieci sanitarnych z kanalizacją teletechniczną należy zabezpieczyć przez montaż na kablach rur ochronnych A 110PS-DWUDZ. SIEĆ ENERGETYCZNA Skrzyżowania projektowanych sieci sanitarnych z kablami energetycznymi należy zabezpieczyć przez montaż na kablach rur ochronnych A 110PS-DWUDZ. Prace w pobliżu kabli energetycznych wykonać wyłącznie ręcznie w uzgodnieniu z Inwestorem. Skrzyżowania przed zasypaniem zgłosić do odbioru technicznego Inwestorowi ROBOTY ZIEMNE Przyjęto, że wykopy pod wodociąg oraz kanalizację wykonywane będą ręcznie i mechanicznie. Przy głębokościach większych niż 1m. projektuje się wykonanie wykopów o ścianach pionowych, deskowanych i rozpartych. Roboty ziemne w miejscach skrzyżowań z istniejącym uzbrojeniem wykonać ręcznie pod nadzorem właścicieli uzbrojenia. Przed rozpoczęciem robót ziemnych należy ustalić dokładnie wszystkie podziemne uzbrojenia w wzdłuż realizowanej sieci. PRZYGOTOWANIE WYKOPÓW Roboty ziemne dla kanału należy prowadzić zgodnie z normą BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. Przewiduje się wykonanie wykopów wąsko-przestrzennych o ścianach pionowych zabezpieczanych balami drewnianymi układanymi poziomo lub w za pomocą wyprasek stalowych zabijanych pionowo. Roboty ziemne do głębokości 0,2 m powyżej projektowanej rzędnej spodu ławy prowadzić mechanicznie, a dalej do rzędnej dna ławy ręcznie. Ręcznie należy bezwzględnie wykonywać wykopy w obrębie zbliżeń z istniejącym uzbrojeniem podziemnym. W przepadku przekopania - warstwę gruntu poniżej ławy należy zagęścić mechanicznie do minimum 95%. Przyjęta szerokość wykopu : d z +1,0m 6. UWAGI KOŃCOWE. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych TOM III oraz obowiązującymi normami i przepisami. SPRAWDZAJĄCY: PROJEKTANT: OPRACOWAŁ:

14 7.ZS.
