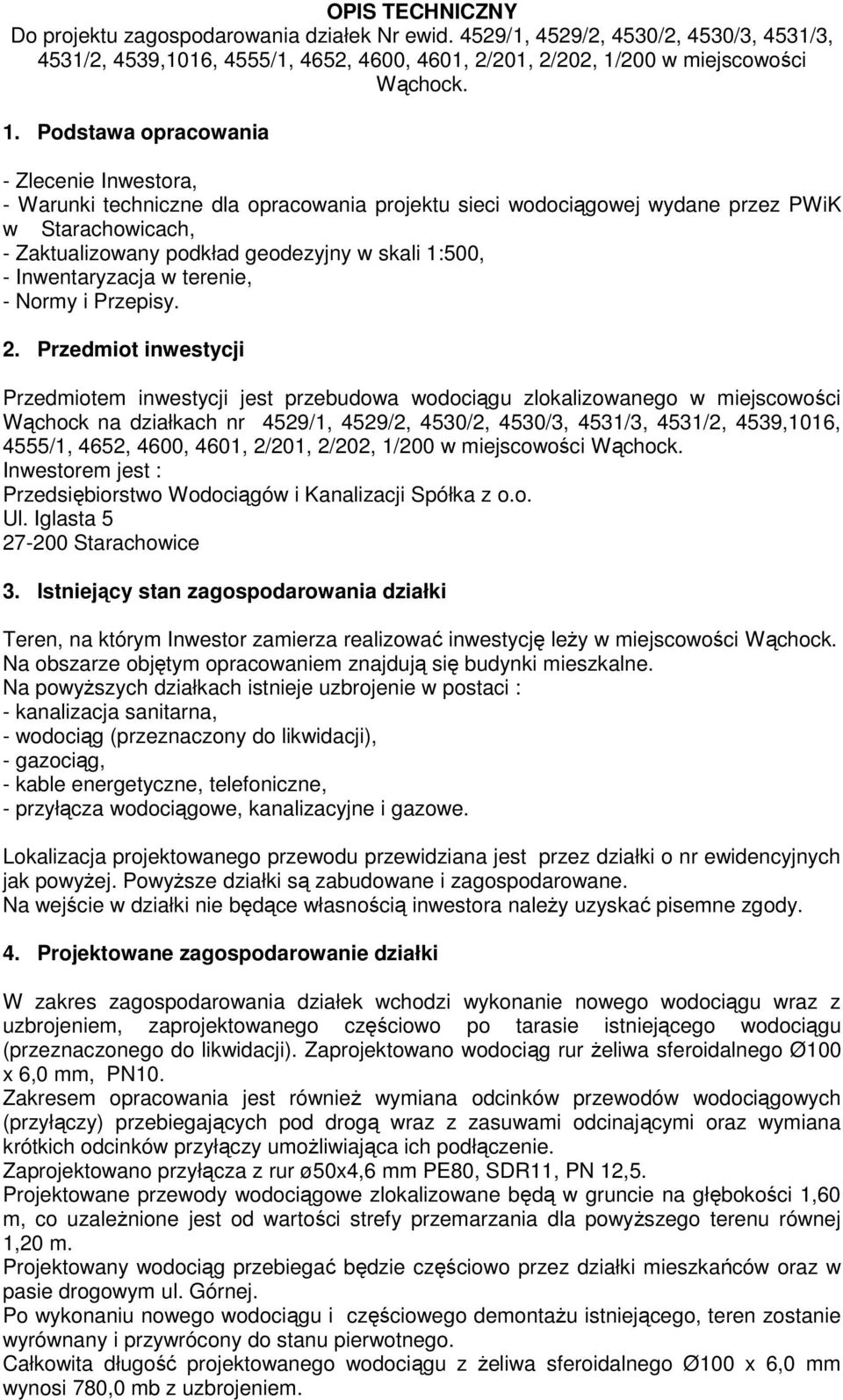

1 OPIS TECHNICZNY Do projektu zagospodarowania działek Nr ewid. 4529/1, 4529/2, 4530/2, 4530/3, 4531/3, 4531/2, 4539,1016, 4555/1, 4652, 4600, 4601, 2/201, 2/202, 1/200 w miejscowości Wąchock. 1. Podstawa opracowania - Zlecenie Inwestora, - Warunki techniczne dla opracowania projektu sieci wodociągowej wydane przez PWiK w Starachowicach, - Zaktualizowany podkład geodezyjny w skali 1:500, - Inwentaryzacja w terenie, - Normy i Przepisy. 2. Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa wodociągu zlokalizowanego w miejscowości Wąchock na działkach nr 4529/1, 4529/2, 4530/2, 4530/3, 4531/3, 4531/2, 4539,1016, 4555/1, 4652, 4600, 4601, 2/201, 2/202, 1/200 w miejscowości Wąchock. Inwestorem jest : Przedsiębiorstwo Wodociągów i Kanalizacji Spółka z o.o. Ul. Iglasta Starachowice 3. Istniejący stan zagospodarowania działki Teren, na którym Inwestor zamierza realizować inwestycję leŝy w miejscowości Wąchock. Na obszarze objętym opracowaniem znajdują się budynki mieszkalne. Na powyŝszych działkach istnieje uzbrojenie w postaci : - kanalizacja sanitarna, - wodociąg (przeznaczony do likwidacji), - gazociąg, - kable energetyczne, telefoniczne, - przyłącza wodociągowe, kanalizacyjne i gazowe. Lokalizacja projektowanego przewodu przewidziana jest przez działki o nr ewidencyjnych jak powyŝej. PowyŜsze działki są zabudowane i zagospodarowane. Na wejście w działki nie będące własnością inwestora naleŝy uzyskać pisemne zgody. 4. Projektowane zagospodarowanie działki W zakres zagospodarowania działek wchodzi wykonanie nowego wodociągu wraz z uzbrojeniem, zaprojektowanego częściowo po tarasie istniejącego wodociągu (przeznaczonego do likwidacji). Zaprojektowano wodociąg rur Ŝeliwa sferoidalnego Ø100 x 6,0 mm, PN10. Zakresem opracowania jest równieŝ wymiana odcinków przewodów wodociągowych (przyłączy) przebiegających pod drogą wraz z zasuwami odcinającymi oraz wymiana krótkich odcinków przyłączy umoŝliwiająca ich podłączenie. Zaprojektowano przyłącza z rur ø50x4,6 mm PE80, SDR11, PN 12,5. Projektowane przewody wodociągowe zlokalizowane będą w gruncie na głębokości 1,60 m, co uzaleŝnione jest od wartości strefy przemarzania dla powyŝszego terenu równej 1,20 m. Projektowany wodociąg przebiegać będzie częściowo przez działki mieszkańców oraz w pasie drogowym ul. Górnej. Po wykonaniu nowego wodociągu i częściowego demontaŝu istniejącego, teren zostanie wyrównany i przywrócony do stanu pierwotnego. Całkowita długość projektowanego wodociągu z Ŝeliwa sferoidalnego Ø100 x 6,0 mm wynosi 780,0 mb z uzbrojeniem.

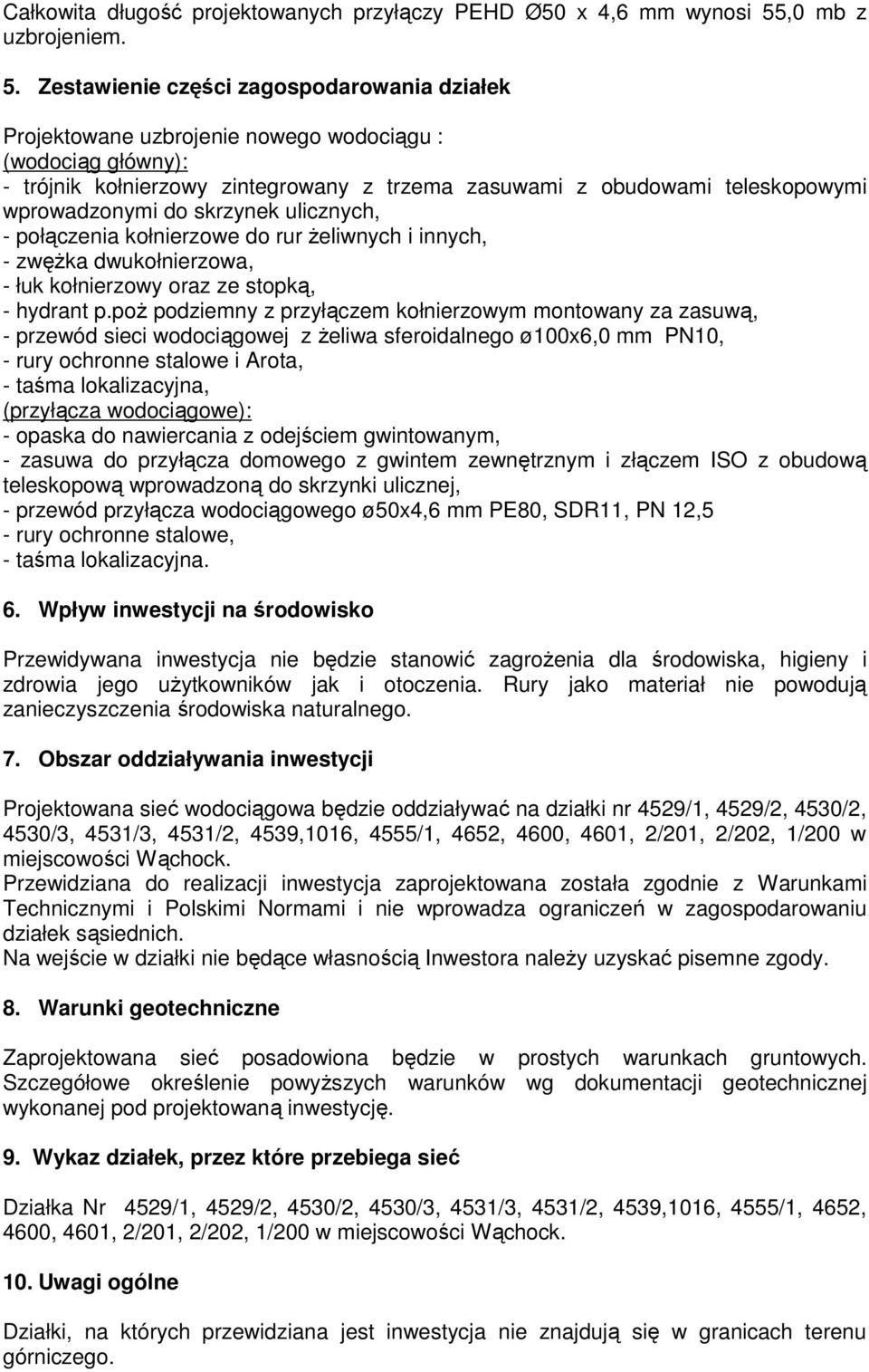

2 Całkowita długość projektowanych przyłączy PEHD Ø50 x 4,6 mm wynosi 55,0 mb z uzbrojeniem. 5. Zestawienie części zagospodarowania działek Projektowane uzbrojenie nowego wodociągu : (wodociąg główny): - trójnik kołnierzowy zintegrowany z trzema zasuwami z obudowami teleskopowymi wprowadzonymi do skrzynek ulicznych, - połączenia kołnierzowe do rur Ŝeliwnych i innych, - zwęŝka dwukołnierzowa, - łuk kołnierzowy oraz ze stopką, - hydrant p.poŝ podziemny z przyłączem kołnierzowym montowany za zasuwą, - przewód sieci wodociągowej z Ŝeliwa sferoidalnego ø100x6,0 mm PN10, - rury ochronne stalowe i Arota, - taśma lokalizacyjna, (przyłącza wodociągowe): - opaska do nawiercania z odejściem gwintowanym, - zasuwa do przyłącza domowego z gwintem zewnętrznym i złączem ISO z obudową teleskopową wprowadzoną do skrzynki ulicznej, - przewód przyłącza wodociągowego ø50x4,6 mm PE80, SDR11, PN 12,5 - rury ochronne stalowe, - taśma lokalizacyjna. 6. Wpływ inwestycji na środowisko Przewidywana inwestycja nie będzie stanowić zagroŝenia dla środowiska, higieny i zdrowia jego uŝytkowników jak i otoczenia. Rury jako materiał nie powodują zanieczyszczenia środowiska naturalnego. 7. Obszar oddziaływania inwestycji Projektowana sieć wodociągowa będzie oddziaływać na działki nr 4529/1, 4529/2, 4530/2, 4530/3, 4531/3, 4531/2, 4539,1016, 4555/1, 4652, 4600, 4601, 2/201, 2/202, 1/200 w miejscowości Wąchock. Przewidziana do realizacji inwestycja zaprojektowana została zgodnie z Warunkami Technicznymi i Polskimi Normami i nie wprowadza ograniczeń w zagospodarowaniu działek sąsiednich. Na wejście w działki nie będące własnością Inwestora naleŝy uzyskać pisemne zgody. 8. Warunki geotechniczne Zaprojektowana sieć posadowiona będzie w prostych warunkach gruntowych. Szczegółowe określenie powyŝszych warunków wg dokumentacji geotechnicznej wykonanej pod projektowaną inwestycję. 9. Wykaz działek, przez które przebiega sieć Działka Nr 4529/1, 4529/2, 4530/2, 4530/3, 4531/3, 4531/2, 4539,1016, 4555/1, 4652, 4600, 4601, 2/201, 2/202, 1/200 w miejscowości Wąchock. 10. Uwagi ogólne Działki, na których przewidziana jest inwestycja nie znajdują się w granicach terenu górniczego.

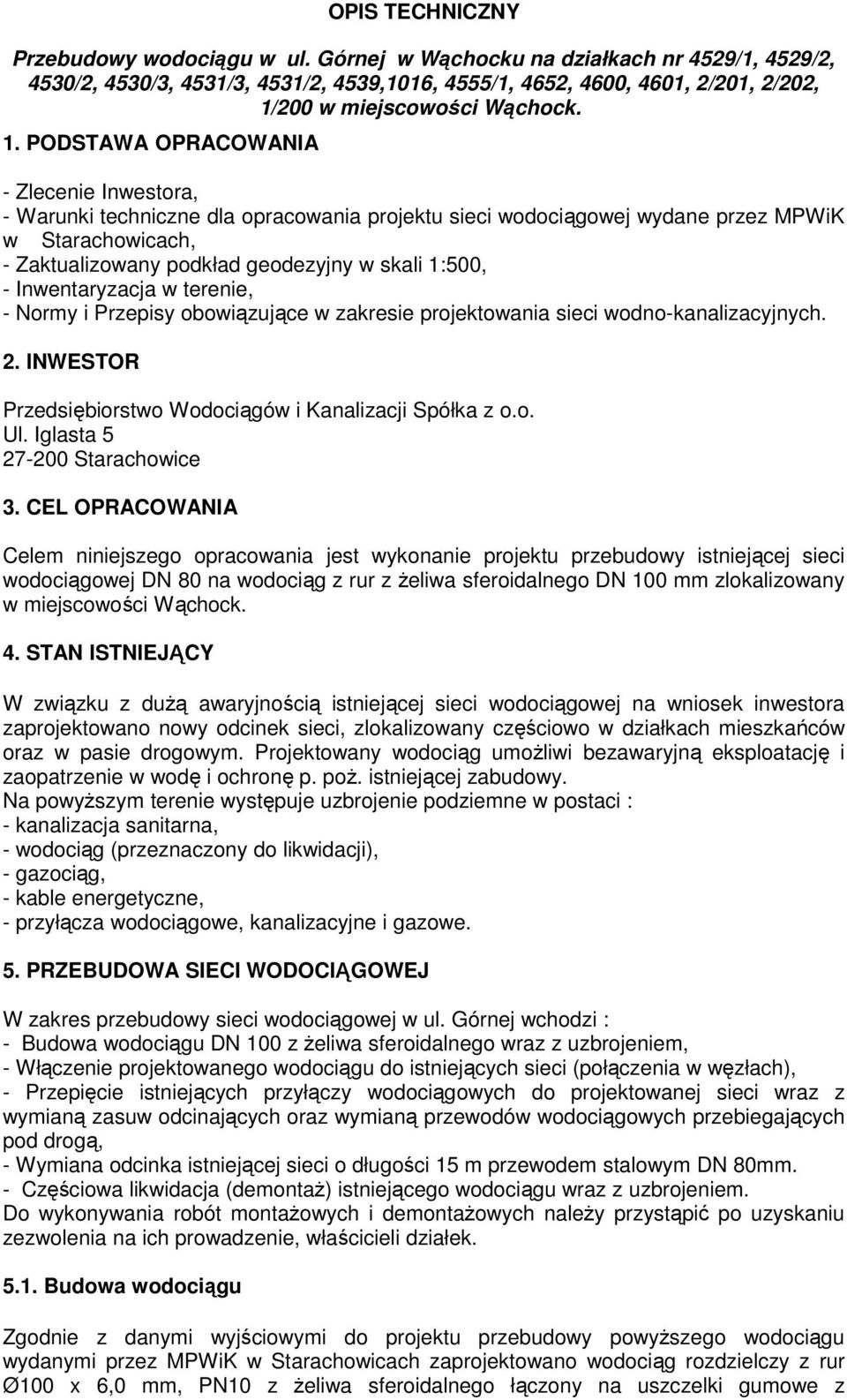

3 OPIS TECHNICZNY Przebudowy wodociągu w ul. Górnej w Wąchocku na działkach nr 4529/1, 4529/2, 4530/2, 4530/3, 4531/3, 4531/2, 4539,1016, 4555/1, 4652, 4600, 4601, 2/201, 2/202, 1/200 w miejscowości Wąchock. 1. PODSTAWA OPRACOWANIA - Zlecenie Inwestora, - Warunki techniczne dla opracowania projektu sieci wodociągowej wydane przez MPWiK w Starachowicach, - Zaktualizowany podkład geodezyjny w skali 1:500, - Inwentaryzacja w terenie, - Normy i Przepisy obowiązujące w zakresie projektowania sieci wodno-kanalizacyjnych. 2. INWESTOR Przedsiębiorstwo Wodociągów i Kanalizacji Spółka z o.o. Ul. Iglasta Starachowice 3. CEL OPRACOWANIA Celem niniejszego opracowania jest wykonanie projektu przebudowy istniejącej sieci wodociągowej DN 80 na wodociąg z rur z Ŝeliwa sferoidalnego DN 100 mm zlokalizowany w miejscowości Wąchock. 4. STAN ISTNIEJĄCY W związku z duŝą awaryjnością istniejącej sieci wodociągowej na wniosek inwestora zaprojektowano nowy odcinek sieci, zlokalizowany częściowo w działkach mieszkańców oraz w pasie drogowym. Projektowany wodociąg umoŝliwi bezawaryjną eksploatację i zaopatrzenie w wodę i ochronę p. poŝ. istniejącej zabudowy. Na powyŝszym terenie występuje uzbrojenie podziemne w postaci : - kanalizacja sanitarna, - wodociąg (przeznaczony do likwidacji), - gazociąg, - kable energetyczne, - przyłącza wodociągowe, kanalizacyjne i gazowe. 5. PRZEBUDOWA SIECI WODOCIĄGOWEJ W zakres przebudowy sieci wodociągowej w ul. Górnej wchodzi : - Budowa wodociągu DN 100 z Ŝeliwa sferoidalnego wraz z uzbrojeniem, - Włączenie projektowanego wodociągu do istniejących sieci (połączenia w węzłach), - Przepięcie istniejących przyłączy wodociągowych do projektowanej sieci wraz z wymianą zasuw odcinających oraz wymianą przewodów wodociągowych przebiegających pod drogą, - Wymiana odcinka istniejącej sieci o długości 15 m przewodem stalowym DN 80mm. - Częściowa likwidacja (demontaŝ) istniejącego wodociągu wraz z uzbrojeniem. Do wykonywania robót montaŝowych i demontaŝowych naleŝy przystąpić po uzyskaniu zezwolenia na ich prowadzenie, właścicieli działek Budowa wodociągu Zgodnie z danymi wyjściowymi do projektu przebudowy powyŝszego wodociągu wydanymi przez MPWiK w Starachowicach zaprojektowano wodociąg rozdzielczy z rur Ø100 x 6,0 mm, PN10 z Ŝeliwa sferoidalnego łączony na uszczelki gumowe z

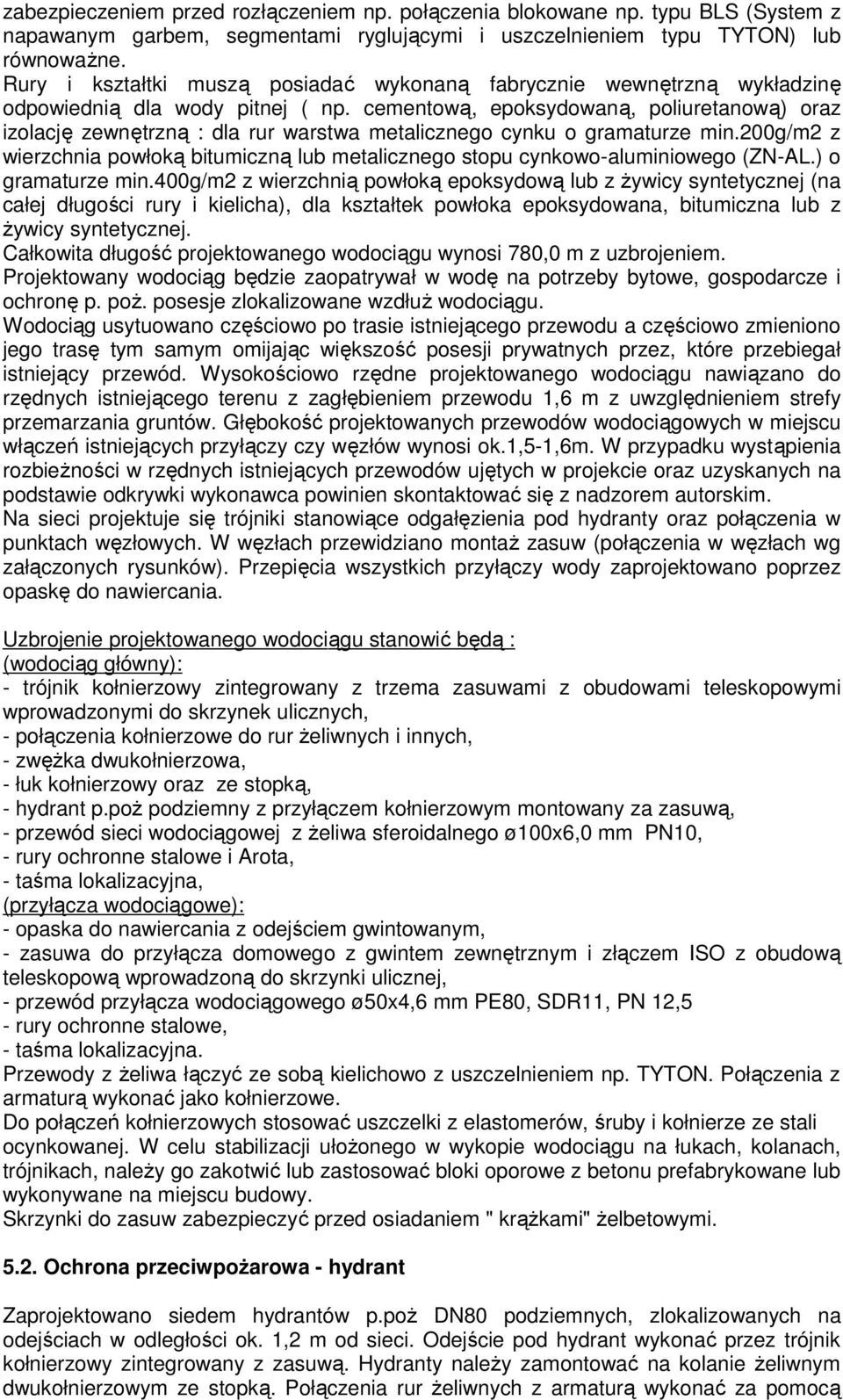

4 zabezpieczeniem przed rozłączeniem np. połączenia blokowane np. typu BLS (System z napawanym garbem, segmentami ryglującymi i uszczelnieniem typu TYTON) lub równowaŝne. Rury i kształtki muszą posiadać wykonaną fabrycznie wewnętrzną wykładzinę odpowiednią dla wody pitnej ( np. cementową, epoksydowaną, poliuretanową) oraz izolację zewnętrzną : dla rur warstwa metalicznego cynku o gramaturze min.200g/m2 z wierzchnia powłoką bitumiczną lub metalicznego stopu cynkowo-aluminiowego (ZN-AL.) o gramaturze min.400g/m2 z wierzchnią powłoką epoksydową lub z Ŝywicy syntetycznej (na całej długości rury i kielicha), dla kształtek powłoka epoksydowana, bitumiczna lub z Ŝywicy syntetycznej. Całkowita długość projektowanego wodociągu wynosi 780,0 m z uzbrojeniem. Projektowany wodociąg będzie zaopatrywał w wodę na potrzeby bytowe, gospodarcze i ochronę p. poŝ. posesje zlokalizowane wzdłuŝ wodociągu. Wodociąg usytuowano częściowo po trasie istniejącego przewodu a częściowo zmieniono jego trasę tym samym omijając większość posesji prywatnych przez, które przebiegał istniejący przewód. Wysokościowo rzędne projektowanego wodociągu nawiązano do rzędnych istniejącego terenu z zagłębieniem przewodu 1,6 m z uwzględnieniem strefy przemarzania gruntów. Głębokość projektowanych przewodów wodociągowych w miejscu włączeń istniejących przyłączy czy węzłów wynosi ok.1,5-1,6m. W przypadku wystąpienia rozbieŝności w rzędnych istniejących przewodów ujętych w projekcie oraz uzyskanych na podstawie odkrywki wykonawca powinien skontaktować się z nadzorem autorskim. Na sieci projektuje się trójniki stanowiące odgałęzienia pod hydranty oraz połączenia w punktach węzłowych. W węzłach przewidziano montaŝ zasuw (połączenia w węzłach wg załączonych rysunków). Przepięcia wszystkich przyłączy wody zaprojektowano poprzez opaskę do nawiercania. Uzbrojenie projektowanego wodocią gu stanowić będą : (wodociąg główny): - trójnik kołnierzowy zintegrowany z trzema zasuwami z obudowami teleskopowymi wprowadzonymi do skrzynek ulicznych, - połączenia kołnierzowe do rur Ŝeliwnych i innych, - zwęŝka dwukołnierzowa, - łuk kołnierzowy oraz ze stopką, - hydrant p.poŝ podziemny z przyłączem kołnierzowym montowany za zasuwą, - przewód sieci wodociągowej z Ŝeliwa sferoidalnego ø100x6,0 mm PN10, - rury ochronne stalowe i Arota, - taśma lokalizacyjna, (przyłącza wodociągowe): - opaska do nawiercania z odejściem gwintowanym, - zasuwa do przyłącza domowego z gwintem zewnętrznym i złączem ISO z obudową teleskopową wprowadzoną do skrzynki ulicznej, - przewód przyłącza wodociągowego ø50x4,6 mm PE80, SDR11, PN 12,5 - rury ochronne stalowe, - taśma lokalizacyjna. Przewody z Ŝeliwa łączyć ze sobą kielichowo z uszczelnieniem np. TYTON. Połączenia z armaturą wykonać jako kołnierzowe. Do połączeń kołnierzowych stosować uszczelki z elastomerów, śruby i kołnierze ze stali ocynkowanej. W celu stabilizacji ułoŝonego w wykopie wodociągu na łukach, kolanach, trójnikach, naleŝy go zakotwić lub zastosować bloki oporowe z betonu prefabrykowane lub wykonywane na miejscu budowy. Skrzynki do zasuw zabezpieczyć przed osiadaniem " krąŝkami" Ŝelbetowymi Ochrona przeciwpoŝarowa - hydrant Zaprojektowano siedem hydrantów p.poŝ DN80 podziemnych, zlokalizowanych na odejściach w odległości ok. 1,2 m od sieci. Odejście pod hydrant wykonać przez trójnik kołnierzowy zintegrowany z zasuwą. Hydranty naleŝy zamontować na kolanie Ŝeliwnym dwukołnierzowym ze stopką. Połączenia rur Ŝeliwnych z armaturą wykonać za pomocą

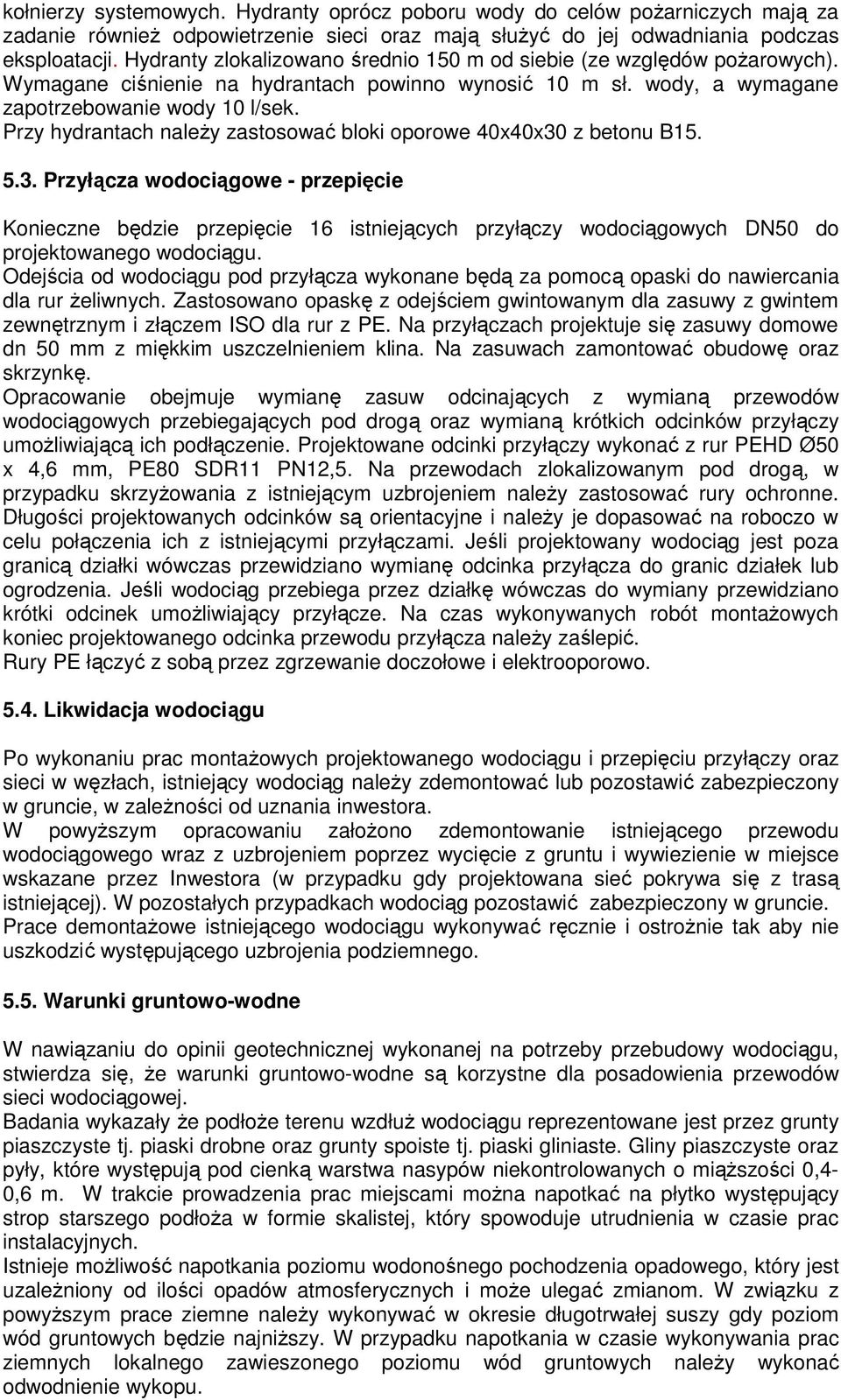

5 kołnierzy systemowych. Hydranty oprócz poboru wody do celów poŝarniczych mają za zadanie równieŝ odpowietrzenie sieci oraz mają słuŝyć do jej odwadniania podczas eksploatacji. Hydranty zlokalizowano średnio 150 m od siebie (ze względów poŝarowych). Wymagane ciśnienie na hydrantach powinno wynosić 10 m sł. wody, a wymagane zapotrzebowanie wody 10 l/sek. Przy hydrantach naleŝy zastosować bloki oporowe 40x40x30 z betonu B Przyłącza wodociągowe - przepięcie Konieczne będzie przepięcie 16 istniejących przyłączy wodociągowych DN50 do projektowanego wodociągu. Odejścia od wodociągu pod przyłącza wykonane będą za pomocą opaski do nawiercania dla rur Ŝeliwnych. Zastosowano opaskę z odejściem gwintowanym dla zasuwy z gwintem zewnętrznym i złączem ISO dla rur z PE. Na przyłączach projektuje się zasuwy domowe dn 50 mm z miękkim uszczelnieniem klina. Na zasuwach zamontować obudowę oraz skrzynkę. Opracowanie obejmuje wymianę zasuw odcinających z wymianą przewodów wodociągowych przebiegających pod drogą oraz wymianą krótkich odcinków przyłączy umoŝliwiającą ich podłączenie. Projektowane odcinki przyłączy wykonać z rur PEHD Ø50 x 4,6 mm, PE80 SDR11 PN12,5. Na przewodach zlokalizowanym pod drogą, w przypadku skrzyŝowania z istniejącym uzbrojeniem naleŝy zastosować rury ochronne. Długości projektowanych odcinków są orientacyjne i naleŝy je dopasować na roboczo w celu połączenia ich z istniejącymi przyłączami. Jeśli projektowany wodociąg jest poza granicą działki wówczas przewidziano wymianę odcinka przyłącza do granic działek lub ogrodzenia. Jeśli wodociąg przebiega przez działkę wówczas do wymiany przewidziano krótki odcinek umoŝliwiający przyłącze. Na czas wykonywanych robót montaŝowych koniec projektowanego odcinka przewodu przyłącza naleŝy zaślepić. Rury PE łączyć z sobą przez zgrzewanie doczołowe i elektrooporowo Likwidacja wodociągu Po wykonaniu prac montaŝowych projektowanego wodociągu i przepięciu przyłączy oraz sieci w węzłach, istniejący wodociąg naleŝy zdemontować lub pozostawić zabezpieczony w gruncie, w zaleŝności od uznania inwestora. W powyŝszym opracowaniu załoŝono zdemontowanie istniejącego przewodu wodociągowego wraz z uzbrojeniem poprzez wycięcie z gruntu i wywiezienie w miejsce wskazane przez Inwestora (w przypadku gdy projektowana sieć pokrywa się z trasą istniejącej). W pozostałych przypadkach wodociąg pozostawić zabezpieczony w gruncie. Prace demontaŝowe istniejącego wodociągu wykonywać ręcznie i ostroŝnie tak aby nie uszkodzić występującego uzbrojenia podziemnego Warunki gruntowo-wodne W nawiązaniu do opinii geotechnicznej wykonanej na potrzeby przebudowy wodociągu, stwierdza się, Ŝe warunki gruntowo-wodne są korzystne dla posadowienia przewodów sieci wodociągowej. Badania wykazały Ŝe podłoŝe terenu wzdłuŝ wodociągu reprezentowane jest przez grunty piaszczyste tj. piaski drobne oraz grunty spoiste tj. piaski gliniaste. Gliny piaszczyste oraz pyły, które występują pod cienką warstwa nasypów niekontrolowanych o miąŝszości 0,4-0,6 m. W trakcie prowadzenia prac miejscami moŝna napotkać na płytko występujący strop starszego podłoŝa w formie skalistej, który spowoduje utrudnienia w czasie prac instalacyjnych. Istnieje moŝliwość napotkania poziomu wodonośnego pochodzenia opadowego, który jest uzaleŝniony od ilości opadów atmosferycznych i moŝe ulegać zmianom. W związku z powyŝszym prace ziemne naleŝy wykonywać w okresie długotrwałej suszy gdy poziom wód gruntowych będzie najniŝszy. W przypadku napotkania w czasie wykonywania prac ziemnych lokalnego zawieszonego poziomu wód gruntowych naleŝy wykonać odwodnienie wykopu.

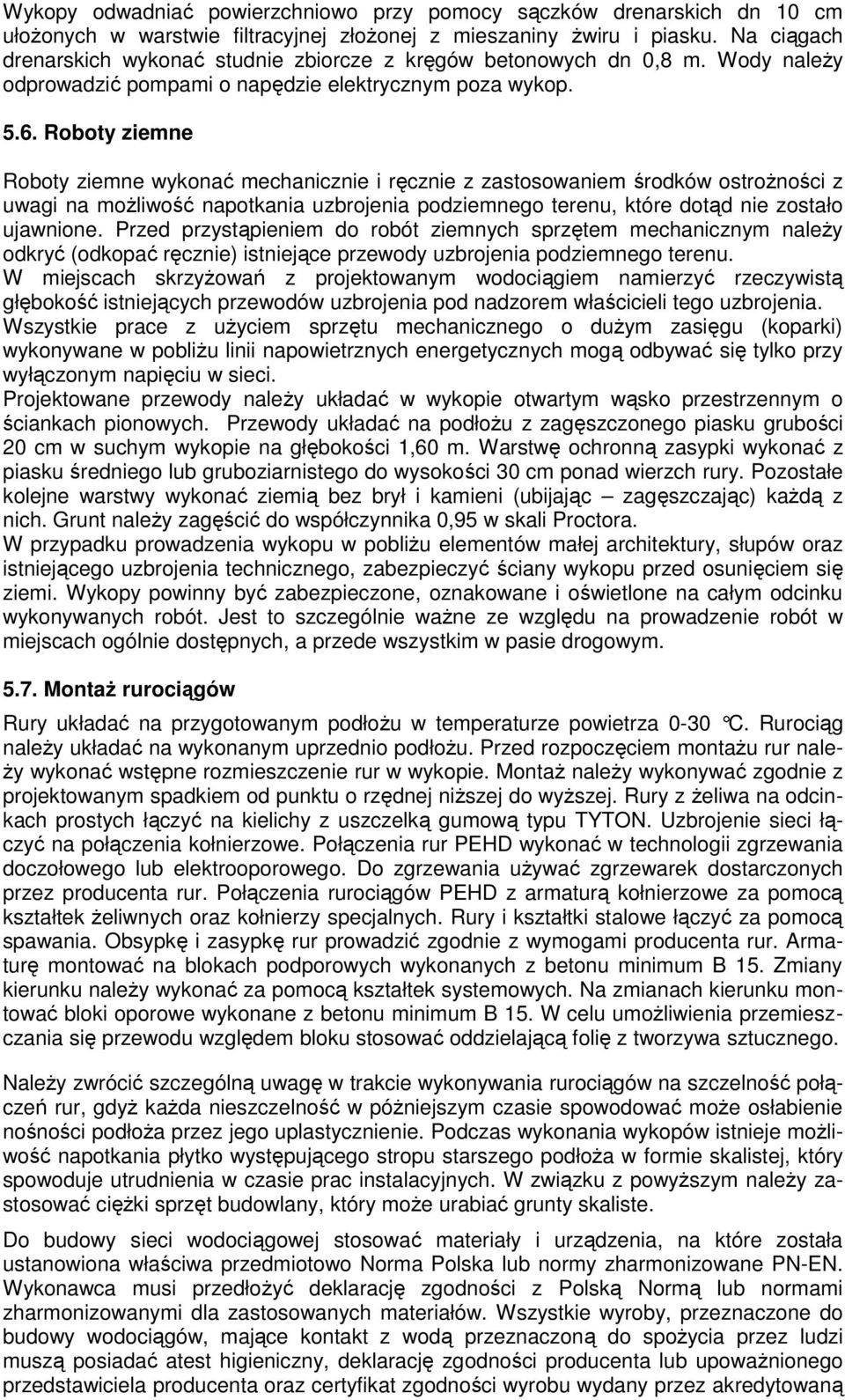

6 Wykopy odwadniać powierzchniowo przy pomocy sączków drenarskich dn 10 cm ułoŝonych w warstwie filtracyjnej złoŝonej z mieszaniny Ŝwiru i piasku. Na ciągach drenarskich wykonać studnie zbiorcze z kręgów betonowych dn 0,8 m. Wody naleŝy odprowadzić pompami o napędzie elektrycznym poza wykop Roboty ziemne Roboty ziemne wykonać mechanicznie i ręcznie z zastosowaniem środków ostroŝności z uwagi na moŝliwość napotkania uzbrojenia podziemnego terenu, które dotąd nie zostało ujawnione. Przed przystąpieniem do robót ziemnych sprzętem mechanicznym naleŝy odkryć (odkopać ręcznie) istniejące przewody uzbrojenia podziemnego terenu. W miejscach skrzyŝowań z projektowanym wodociągiem namierzyć rzeczywistą głębokość istniejących przewodów uzbrojenia pod nadzorem właścicieli tego uzbrojenia. Wszystkie prace z uŝyciem sprzętu mechanicznego o duŝym zasięgu (koparki) wykonywane w pobliŝu linii napowietrznych energetycznych mogą odbywać się tylko przy wyłączonym napięciu w sieci. Projektowane przewody naleŝy układać w wykopie otwartym wąsko przestrzennym o ściankach pionowych. Przewody układać na podłoŝu z zagęszczonego piasku grubości 20 cm w suchym wykopie na głębokości 1,60 m. Warstwę ochronną zasypki wykonać z piasku średniego lub gruboziarnistego do wysokości 30 cm ponad wierzch rury. Pozostałe kolejne warstwy wykonać ziemią bez brył i kamieni (ubijając zagęszczając) kaŝdą z nich. Grunt naleŝy zagęścić do współczynnika 0,95 w skali Proctora. W przypadku prowadzenia wykopu w pobliŝu elementów małej architektury, słupów oraz istniejącego uzbrojenia technicznego, zabezpieczyć ściany wykopu przed osunięciem się ziemi. Wykopy powinny być zabezpieczone, oznakowane i oświetlone na całym odcinku wykonywanych robót. Jest to szczególnie waŝne ze względu na prowadzenie robót w miejscach ogólnie dostępnych, a przede wszystkim w pasie drogowym MontaŜ rurociągów Rury układać na przygotowanym podłoŝu w temperaturze powietrza 0-30 C. Ruroci ąg naleŝy układać na wykonanym uprzednio podłoŝu. Przed rozpoczęciem montaŝu rur nale- Ŝy wykonać wstępne rozmieszczenie rur w wykopie. MontaŜ naleŝy wykonywać zgodnie z projektowanym spadkiem od punktu o rzędnej niŝszej do wyŝszej. Rury z Ŝeliwa na odcinkach prostych łączyć na kielichy z uszczelką gumową typu TYTON. Uzbrojenie sieci łączyć na połączenia kołnierzowe. Połączenia rur PEHD wykonać w technologii zgrzewania doczołowego lub elektrooporowego. Do zgrzewania uŝywać zgrzewarek dostarczonych przez producenta rur. Połączenia rurociągów PEHD z armaturą kołnierzowe za pomocą kształtek Ŝeliwnych oraz kołnierzy specjalnych. Rury i kształtki stalowe łączyć za pomocą spawania. Obsypkę i zasypkę rur prowadzić zgodnie z wymogami producenta rur. Armaturę montować na blokach podporowych wykonanych z betonu minimum B 15. Zmiany kierunku naleŝy wykonać za pomocą kształtek systemowych. Na zmianach kierunku montować bloki oporowe wykonane z betonu minimum B 15. W celu umoŝliwienia przemieszczania się przewodu względem bloku stosować oddzielającą folię z tworzywa sztucznego. NaleŜy zwrócić szczególną uwagę w trakcie wykonywania rurociągów na szczelność połączeń rur, gdyŝ kaŝda nieszczelność w póŝniejszym czasie spowodować moŝe osłabienie nośności podłoŝa przez jego uplastycznienie. Podczas wykonania wykopów istnieje moŝliwość napotkania płytko występującego stropu starszego podłoŝa w formie skalistej, który spowoduje utrudnienia w czasie prac instalacyjnych. W związku z powyŝszym naleŝy zastosować cięŝki sprzęt budowlany, który moŝe urabiać grunty skaliste. Do budowy sieci wodociągowej stosować materiały i urządzenia, na które została ustanowiona właściwa przedmiotowo Norma Polska lub normy zharmonizowane PN-EN. Wykonawca musi przedłoŝyć deklarację zgodności z Polską Normą lub normami zharmonizowanymi dla zastosowanych materiałów. Wszystkie wyroby, przeznaczone do budowy wodociągów, mające kontakt z wodą przeznaczoną do spoŝycia przez ludzi muszą posiadać atest higieniczny, deklarację zgodności producenta lub upowaŝnionego przedstawiciela producenta oraz certyfikat zgodności wyrobu wydany przez akredytowaną

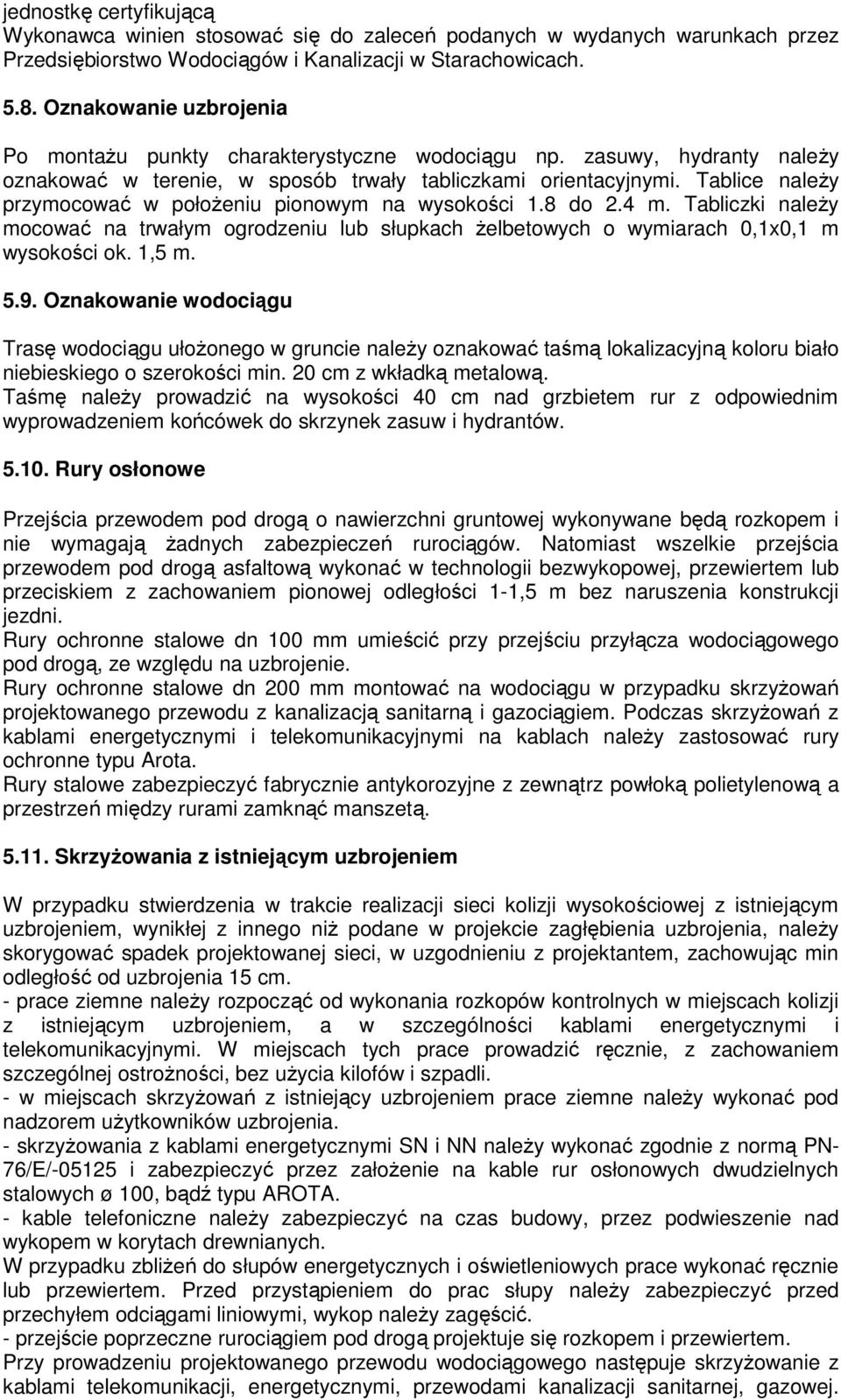

7 jednostkę certyfikującą Wykonawca winien stosować się do zaleceń podanych w wydanych warunkach przez Przedsiębiorstwo Wodociągów i Kanalizacji w Starachowicach Oznakowanie uzbrojenia Po montaŝu punkty charakterystyczne wodociągu np. zasuwy, hydranty naleŝy oznakować w terenie, w sposób trwały tabliczkami orientacyjnymi. Tablice naleŝy przymocować w połoŝeniu pionowym na wysokości 1.8 do 2.4 m. Tabliczki naleŝy mocować na trwałym ogrodzeniu lub słupkach Ŝelbetowych o wymiarach 0,1x0,1 m wysokości ok. 1,5 m Oznakowanie wodociągu Trasę wodociągu ułoŝonego w gruncie naleŝy oznakować taśmą lokalizacyjną koloru biało niebieskiego o szerokości min. 20 cm z wkładką metalową. Taśmę naleŝy prowadzić na wysokości 40 cm nad grzbietem rur z odpowiednim wyprowadzeniem końcówek do skrzynek zasuw i hydrantów Rury osłonowe Przejścia przewodem pod drogą o nawierzchni gruntowej wykonywane będą rozkopem i nie wymagają Ŝadnych zabezpieczeń rurociągów. Natomiast wszelkie przejścia przewodem pod drogą asfaltową wykonać w technologii bezwykopowej, przewiertem lub przeciskiem z zachowaniem pionowej odległości 1-1,5 m bez naruszenia konstrukcji jezdni. Rury ochronne stalowe dn 100 mm umieścić przy przejściu przyłącza wodociągowego pod drogą, ze względu na uzbrojenie. Rury ochronne stalowe dn 200 mm montować na wodociągu w przypadku skrzyŝowań projektowanego przewodu z kanalizacją sanitarną i gazociągiem. Podczas skrzyŝowań z kablami energetycznymi i telekomunikacyjnymi na kablach naleŝy zastosować rury ochronne typu Arota. Rury stalowe zabezpieczyć fabrycznie antykorozyjne z zewnątrz powłoką polietylenową a przestrzeń między rurami zamknąć manszetą SkrzyŜowania z istniejącym uzbrojeniem W przypadku stwierdzenia w trakcie realizacji sieci kolizji wysokościowej z istniejącym uzbrojeniem, wynikłej z innego niŝ podane w projekcie zagłębienia uzbrojenia, naleŝy skorygować spadek projektowanej sieci, w uzgodnieniu z projektantem, zachowując min odległość od uzbrojenia 15 cm. - prace ziemne naleŝy rozpocząć od wykonania rozkopów kontrolnych w miejscach kolizji z istniejącym uzbrojeniem, a w szczególności kablami energetycznymi i telekomunikacyjnymi. W miejscach tych prace prowadzić ręcznie, z zachowaniem szczególnej ostroŝności, bez uŝycia kilofów i szpadli. - w miejscach skrzyŝowań z istniejący uzbrojeniem prace ziemne naleŝy wykonać pod nadzorem uŝytkowników uzbrojenia. - skrzyŝowania z kablami energetycznymi SN i NN naleŝy wykonać zgodnie z normą PN- 76/E/ i zabezpieczyć przez załoŝenie na kable rur osłonowych dwudzielnych stalowych ø 100, bądź typu AROTA. - kable telefoniczne naleŝy zabezpieczyć na czas budowy, przez podwieszenie nad wykopem w korytach drewnianych. W przypadku zbliŝeń do słupów energetycznych i oświetleniowych prace wykonać ręcznie lub przewiertem. Przed przystąpieniem do prac słupy naleŝy zabezpieczyć przed przechyłem odciągami liniowymi, wykop naleŝy zagęścić. - przejście poprzeczne rurociągiem pod drogą projektuje się rozkopem i przewiertem. Przy prowadzeniu projektowanego przewodu wodociągowego następuje skrzyŝowanie z kablami telekomunikacji, energetycznymi, przewodami kanalizacji sanitarnej, gazowej.

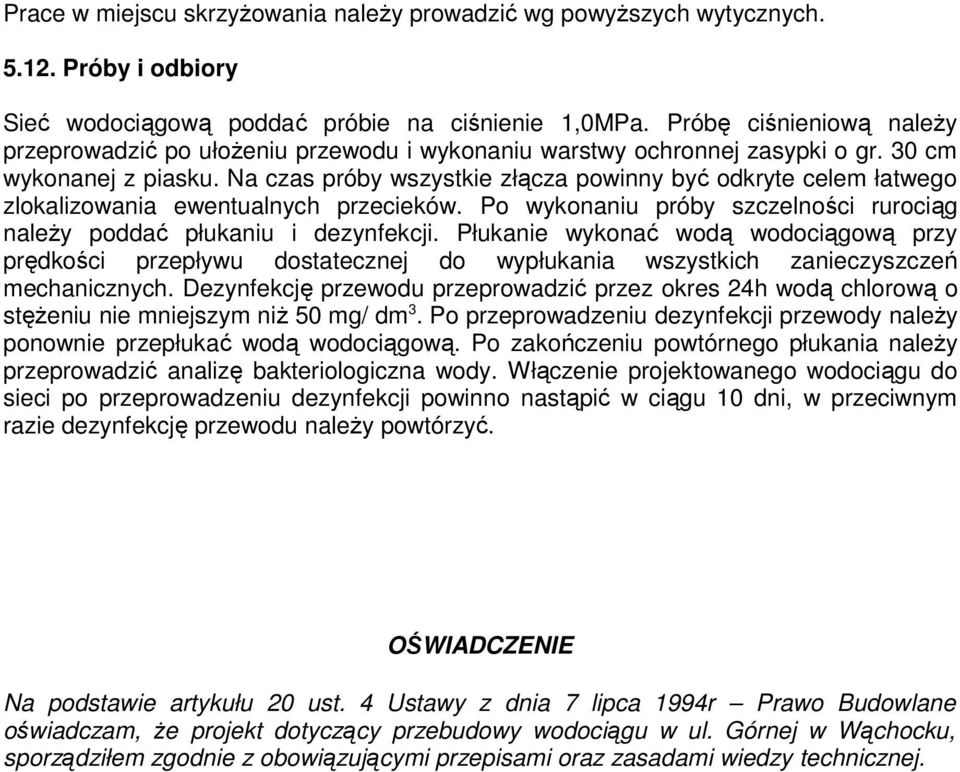

8 Prace w miejscu skrzyŝowania naleŝy prowadzić wg powyŝszych wytycznych Próby i odbiory Sieć wodociągową poddać próbie na ciśnienie 1,0MPa. Próbę ciśnieniową naleŝy przeprowadzić po ułoŝeniu przewodu i wykonaniu warstwy ochronnej zasypki o gr. 30 cm wykonanej z piasku. Na czas próby wszystkie złącza powinny być odkryte celem łatwego zlokalizowania ewentualnych przecieków. Po wykonaniu próby szczelności rurociąg naleŝy poddać płukaniu i dezynfekcji. Płukanie wykonać wodą wodociągową przy prędkości przepływu dostatecznej do wypłukania wszystkich zanieczyszczeń mechanicznych. Dezynfekcję przewodu przeprowadzić przez okres 24h wodą chlorową o stęŝeniu nie mniejszym niŝ 50 mg/ dm 3. Po przeprowadzeniu dezynfekcji przewody naleŝy ponownie przepłukać wodą wodociągową. Po zakończeniu powtórnego płukania naleŝy przeprowadzić analizę bakteriologiczna wody. Włączenie projektowanego wodociągu do sieci po przeprowadzeniu dezynfekcji powinno nastąpić w ciągu 10 dni, w przeciwnym razie dezynfekcję przewodu naleŝy powtórzyć. OŚWIADCZENIE Na podstawie artykułu 20 ust. 4 Ustawy z dnia 7 lipca 1994r Prawo Budowlane oświadczam, Ŝe projekt dotyczący przebudowy wodociągu w ul. Górnej w Wąchocku, sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

9 SPIS ZAWARTOŚCI PROJEKTU Część opisowa 1. Strona tytułowa -str. 2. Spis zawartości projektu -str. 3. Opis techniczny do zagospodarowania działek -str. 4. Opis techniczny przebudowy sieci wodociągowej z oświadczeniem projektanta -str. Część rysunkowa 1. Plan zagospodarowania przebudowy wodociągu cz.1 -str. 2. Plan zagospodarowania przebudowy wodociągu cz.2 -str. 3. Profil podłuŝny wodociągu cz.1 -str. 4. Profil podłuŝny wodociągu cz.2 -str. 5. Schematy montaŝowe -str. Załączniki 1. Warunki techniczne, uzgodnienia -str. 2. Uprawnienia i zaświadczenia -str.
