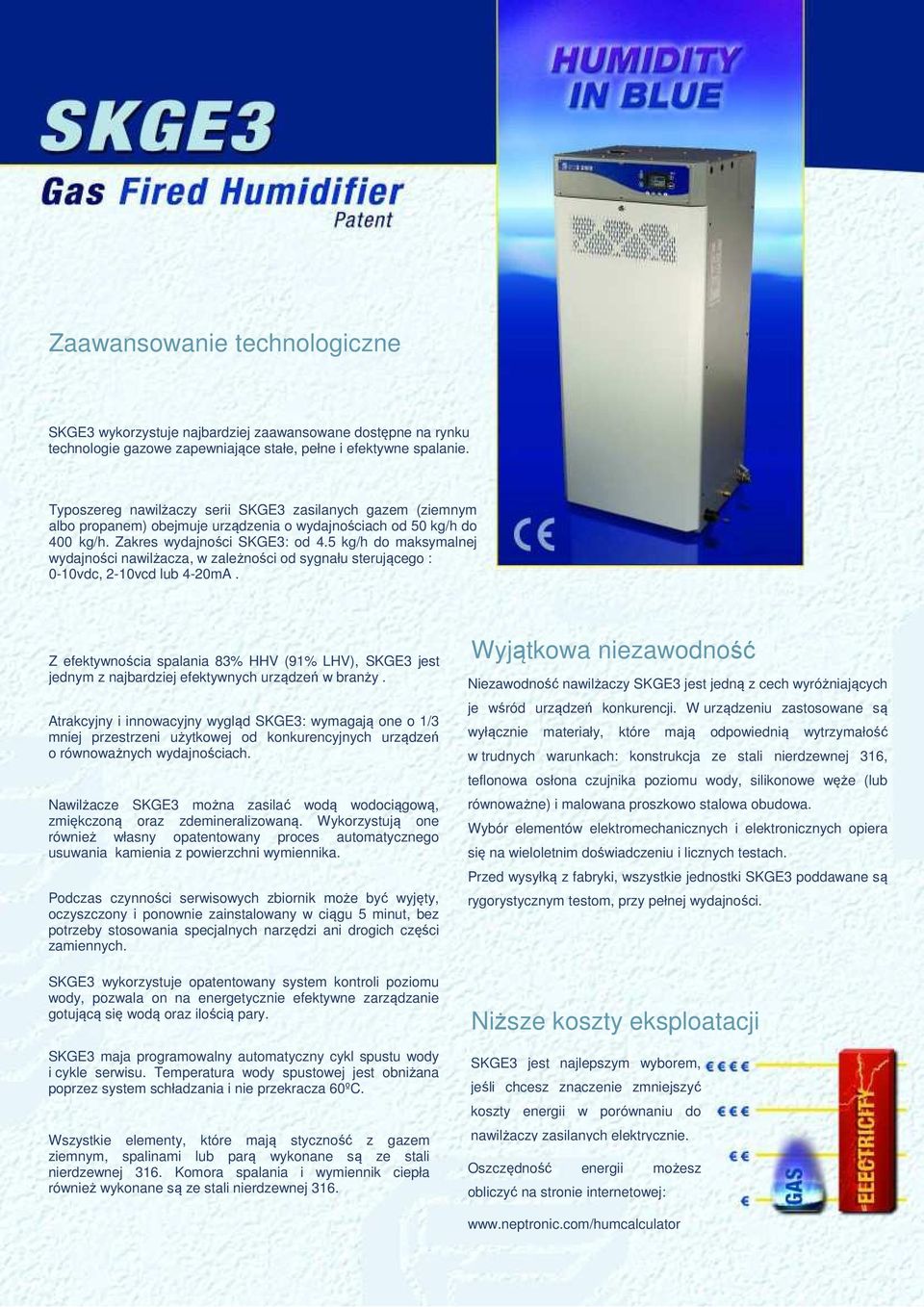

2 Zaawansowanie technologiczne SKGE3 wykorzystuje najbardziej zaawansowane dostępne na rynku technologie gazowe zapewniające stałe, pełne i efektywne spalanie. Typoszereg nawilżaczy serii SKGE3 zasilanych gazem (ziemnym albo propanem) obejmuje urządzenia o wydajnościach od 50 kg/h do 400 kg/h. Zakres wydajności SKGE3: od 4.5 kg/h do maksymalnej wydajności nawilżacza, w zależności od sygnału sterującego : 0-10vdc, 2-10vcd lub 4-20mA. Z efektywnościa spalania 83% HHV (91% LHV), SKGE3 jest jednym z najbardziej efektywnych urządzeń w branży. Atrakcyjny i innowacyjny wygląd SKGE3: wymagają one o 1/3 mniej przestrzeni użytkowej od konkurencyjnych urządzeń o równoważnych wydajnościach. Nawilżacze SKGE3 można zasilać wodą wodociągową, zmiękczoną oraz zdemineralizowaną. Wykorzystują one również własny opatentowany proces automatycznego usuwania kamienia z powierzchni wymiennika. Podczas czynności serwisowych zbiornik może być wyjęty, oczyszczony i ponownie zainstalowany w ciągu 5 minut, bez potrzeby stosowania specjalnych narzędzi ani drogich części zamiennych. SKGE3 wykorzystuje opatentowany system kontroli poziomu wody, pozwala on na energetycznie efektywne zarządzanie gotującą się wodą oraz ilością pary. SKGE3 maja programowalny automatyczny cykl spustu wody i cykle serwisu. Temperatura wody spustowej jest obniżana poprzez system schładzania i nie przekracza 60ºC. Wszystkie elementy, które mają styczność z gazem ziemnym, spalinami lub parą wykonane są ze stali nierdzewnej 316. Komora spalania i wymiennik ciepła również wykonane są ze stali nierdzewnej 316. Wyjątkowa niezawodność Niezawodność nawilżaczy SKGE3 jest jedną z cech wyróżniających je wśród urządzeń konkurencji. W urządzeniu zastosowane są wyłącznie materiały, które mają odpowiednią wytrzymałość w trudnych warunkach: konstrukcja ze stali nierdzewnej 316, teflonowa osłona czujnika poziomu wody, silikonowe węże (lub równoważne) i malowana proszkowo stalowa obudowa. Wybór elementów elektromechanicznych i elektronicznych opiera się na wieloletnim doświadczeniu i licznych testach. Przed wysyłką z fabryki, wszystkie jednostki SKGE3 poddawane są rygorystycznym testom, przy pełnej wydajności. Niższe koszty eksploatacji SKGE3 jest najlepszym wyborem, jeśli chcesz znaczenie zmniejszyć koszty energii w porównaniu do nawilżaczy zasilanych elektrycznie. Oszczędność energii możesz obliczyć na stronie internetowej:

5 kg/h do maksymalnej wydajności nawilżacza, w zależności od sygnału sterującego : 0-10vdc, 2-10vcd lub 4-20mA.

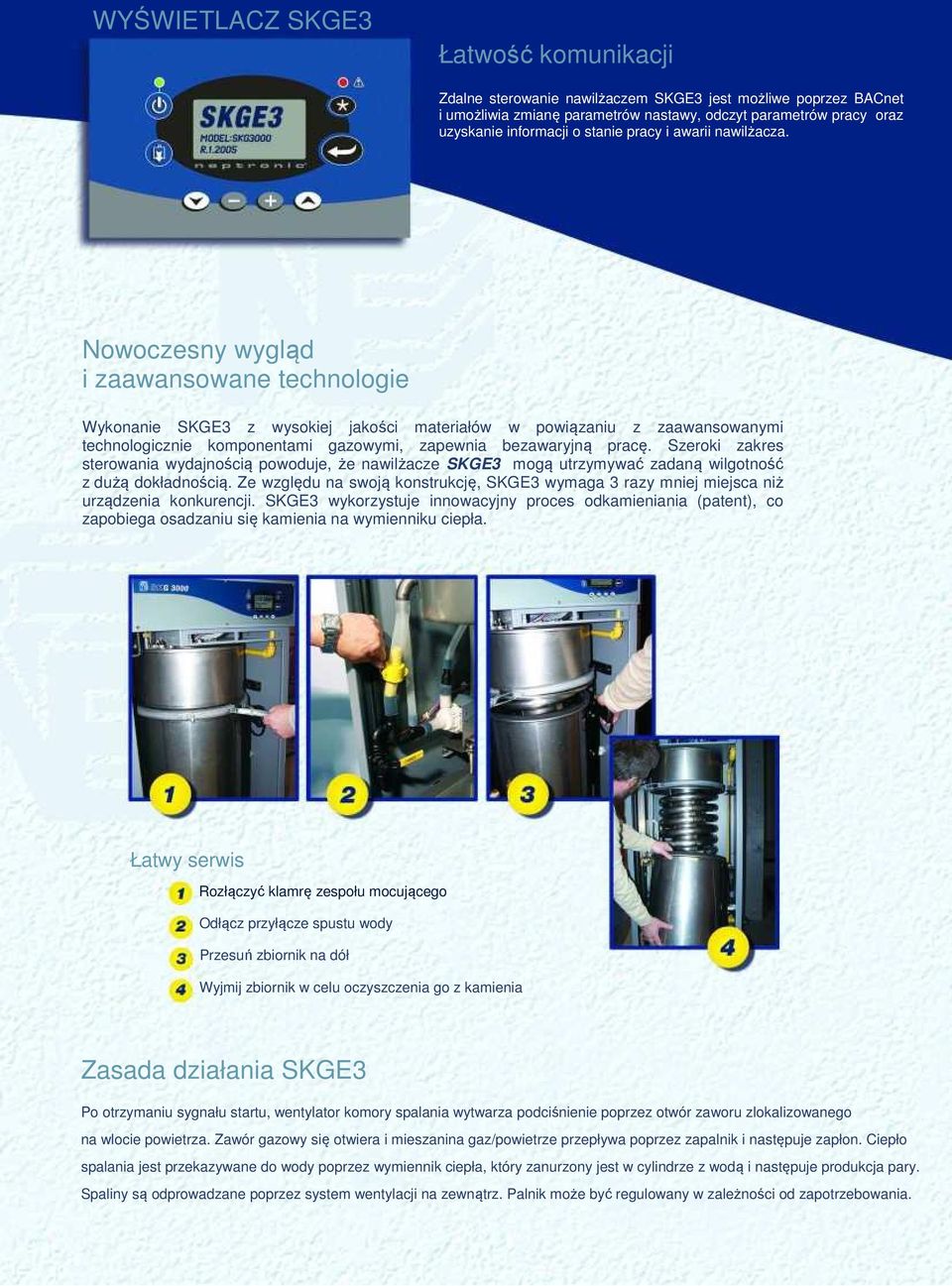

3 WYŚWIETLACZ SKGE3 Łatwość komunikacji Zdalne sterowanie nawilżaczem SKGE3 jest możliwe poprzez BACnet i umożliwia zmianę parametrów nastawy, odczyt parametrów pracy oraz uzyskanie informacji o stanie pracy i awarii nawilżacza. Nowoczesny wygląd i zaawansowane technologie Wykonanie SKGE3 z wysokiej jakości materiałów w powiązaniu z zaawansowanymi technologicznie komponentami gazowymi, zapewnia bezawaryjną pracę. Szeroki zakres sterowania wydajnością powoduje, że nawilżacze SKGE3 mogą utrzymywać zadaną wilgotność z dużą dokładnością. Ze względu na swoją konstrukcję, SKGE3 wymaga 3 razy mniej miejsca niż urządzenia konkurencji. SKGE3 wykorzystuje innowacyjny proces odkamieniania (patent), co zapobiega osadzaniu się kamienia na wymienniku ciepła. Łatwy serwis Rozłączyć klamrę zespołu mocującego Odłącz przyłącze spustu wody Przesuń zbiornik na dół Wyjmij zbiornik w celu oczyszczenia go z kamienia Zasada działania SKGE3 Po otrzymaniu sygnału startu, wentylator komory spalania wytwarza podciśnienie poprzez otwór zaworu zlokalizowanego na wlocie powietrza. Zawór gazowy się otwiera i mieszanina gaz/powietrze przepływa poprzez zapalnik i następuje zapłon. Ciepło spalania jest przekazywane do wody poprzez wymiennik ciepła, który zanurzony jest w cylindrze z wodą i następuje produkcja pary. Spaliny są odprowadzane poprzez system wentylacji na zewnątrz. Palnik może być regulowany w zależności od zapotrzebowania.

Nowoczesny wygląd i zaawansowane technologie Wykonanie SKGE3 z wysokiej jakości materiałów w powiązaniu z zaawansowanymi technologicznie komponentami gazowymi, zapewnia bezawaryjną pracę.

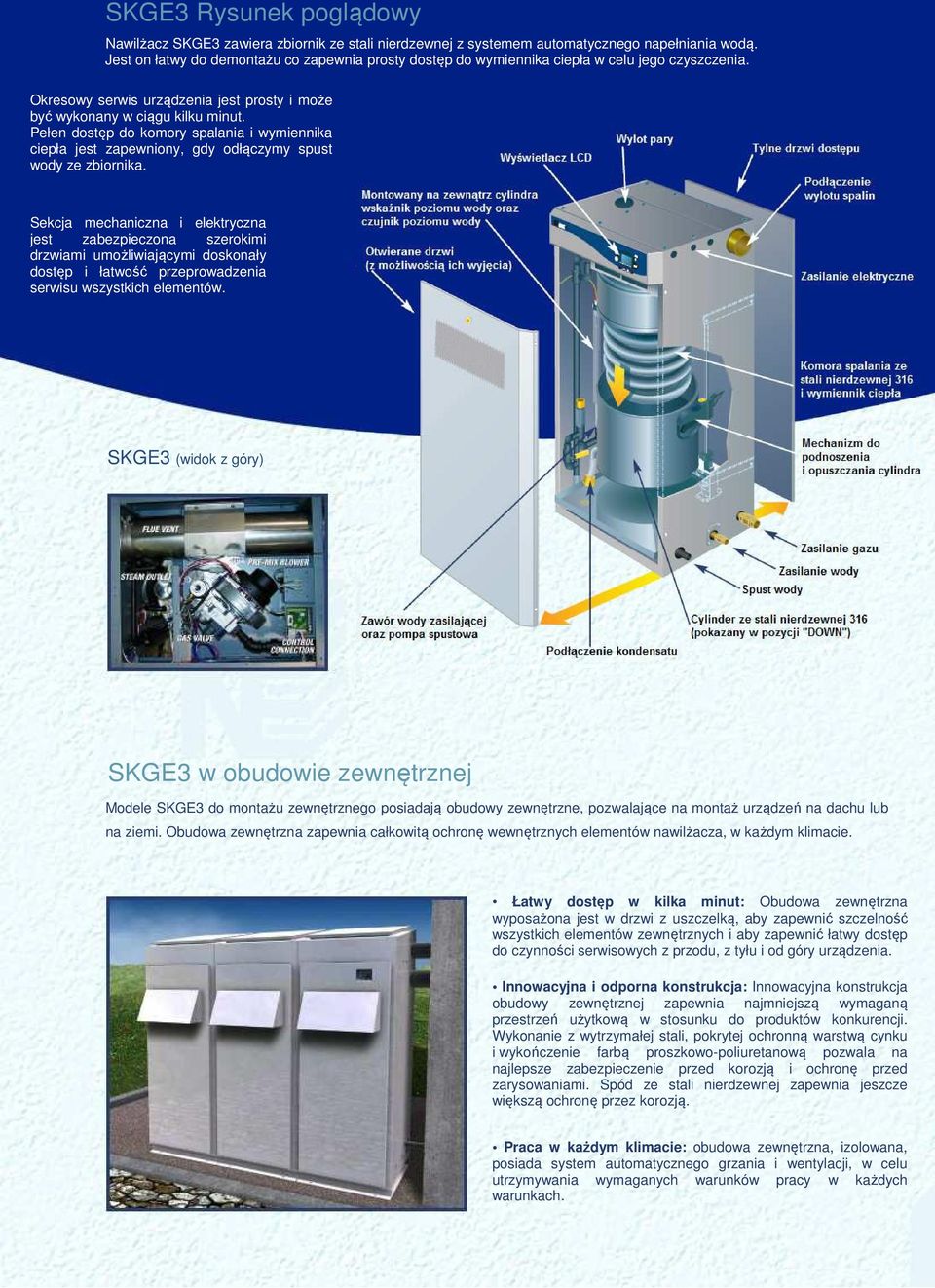

4 SKGE3 Rysunek poglądowy Nawilżacz SKGE3 zawiera zbiornik ze stali nierdzewnej z systemem automatycznego napełniania wodą. Jest on łatwy do demontażu co zapewnia prosty dostęp do wymiennika ciepła w celu jego czyszczenia. Okresowy serwis urządzenia jest prosty i może być wykonany w ciągu kilku minut. Pełen dostęp do komory spalania i wymiennika ciepła jest zapewniony, gdy odłączymy spust wody ze zbiornika. Steam outlet Back door access Vent connection (Either side) Sekcja mechaniczna i elektryczna jest zabezpieczona szerokimi drzwiami umożliwiającymi doskonały dostęp i łatwość przeprowadzenia serwisu wszystkich elementów. Electrical power connection 316SS Combustion chamber and heat exchanger SKGE3 (widok z góry) Evaporation chamber lifting mechanism Podłączenie gazu Spust wody Podłączenie wody Zawór wody zasilającej oraz pompa spustowa Drain connection 316SS Evaporation chamber (showed in "DOWN" position) SKGE3 w obudowie zewnętrznej Modele SKGE3 do montażu zewnętrznego posiadają obudowy zewnętrzne, pozwalające na montaż urządzeń na dachu lub na ziemi. Obudowa zewnętrzna zapewnia całkowitą ochronę wewnętrznych elementów nawilżacza, w każdym klimacie. Łatwy dostęp w kilka minut: Obudowa zewnętrzna wyposażona jest w drzwi z uszczelką, aby zapewnić szczelność wszystkich elementów zewnętrznych i aby zapewnić łatwy dostęp do czynności serwisowych z przodu, z tyłu i od góry urządzenia. Innowacyjna i odporna konstrukcja: Innowacyjna konstrukcja obudowy zewnętrznej zapewnia najmniejszą wymaganą przestrzeń użytkową w stosunku do produktów konkurencji. Wykonanie z wytrzymałej stali, pokrytej ochronną warstwą cynku i wykończenie farbą proszkowo-poliuretanową pozwala na najlepsze zabezpieczenie przed korozją i ochronę przed zarysowaniami. Spód ze stali nierdzewnej zapewnia jeszcze większą ochronę przez korozją. Praca w każdym klimacie: obudowa zewnętrzna, izolowana, posiada system automatycznego grzania i wentylacji, w celu utrzymywania wymaganych warunków pracy w każdych warunkach.

Pełen dostęp do komory spalania i wymiennika ciepła jest zapewniony, gdy odłączymy spust wody ze zbiornika.

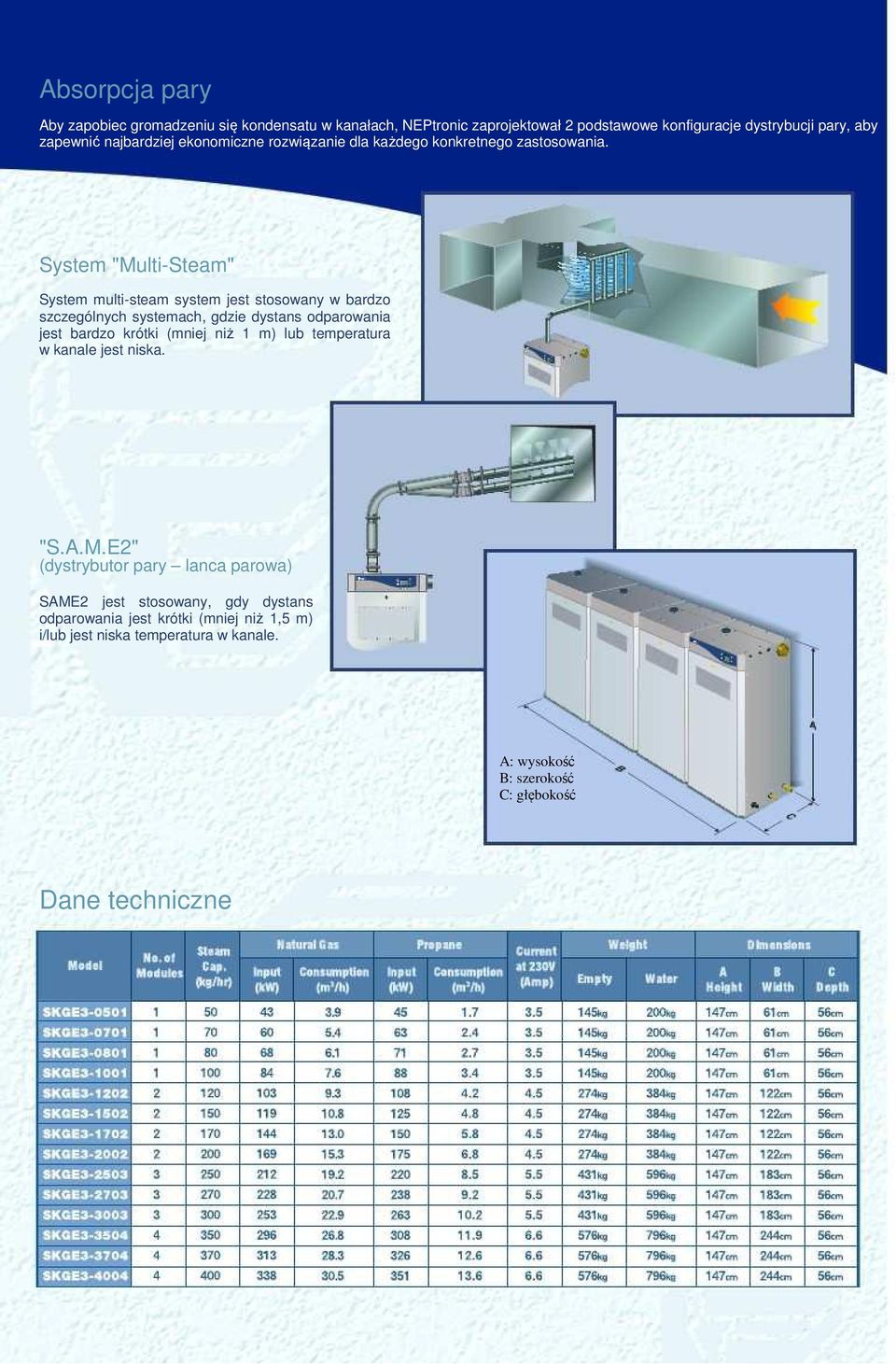

5 Absorpcja pary Aby zapobiec gromadzeniu się kondensatu w kanałach, NEPtronic zaprojektował 2 podstawowe konfiguracje dystrybucji pary, aby zapewnić najbardziej ekonomiczne rozwiązanie dla każdego konkretnego zastosowania. System "Multi-Steam" System multi-steam system jest stosowany w bardzo szczególnych systemach, gdzie dystans odparowania jest bardzo krótki (mniej niż 1 m) lub temperatura w kanale jest niska. "S.A.M.E2" (dystrybutor pary lanca parowa) SAME2 jest stosowany, gdy dystans odparowania jest krótki (mniej niż 1,5 m) i/lub jest niska temperatura w kanale. A: wysokość B: szerokość C: głębokość Dane techniczne

System "Multi-Steam" System multi-steam system jest stosowany w bardzo szczególnych systemach, gdzie dystans odparowania jest bardzo krótki (mniej niż 1 m)

6 Przedstawiciel w Polsce: KMK KLIMA S.C. ul. Fredry 2, Kraków Tel./fax biuro@kmkklima.pl Producent urządzeń, zaworów, sterowników, nawilżaczy i nagrzewnic elektrycznych Head Office National Environmental Products Ltd 400 Lebeau Blvd, Montreal, Quebec H4N 1R6 Tel.: (514) Fax: (514) Toll Free (Canada/USA): U.S. Office NEP Inc E. Hillsboro Blvd, Suite 200 Deerfield Beach, Florida Tel.: (954) Fax: (954) Middle East & India NEP International P.O. Box , Dubai, UAE Tel.: Fax: shyam@neptronic.com Copyright 2012, Neptronic All Rights Reserved _KS

Tel.: (514) 333-1433 Fax: (514) 333-3163 Toll Free (Canada/USA): 1-800-361-2308 U.S. Office NEP Inc. 1300 E. Hillsboro Blvd, Suite 200 Deerfield Beach, Florida 33441 Tel.
