Wodny nawilżacz powietrza Condair FF2

Transkrypt

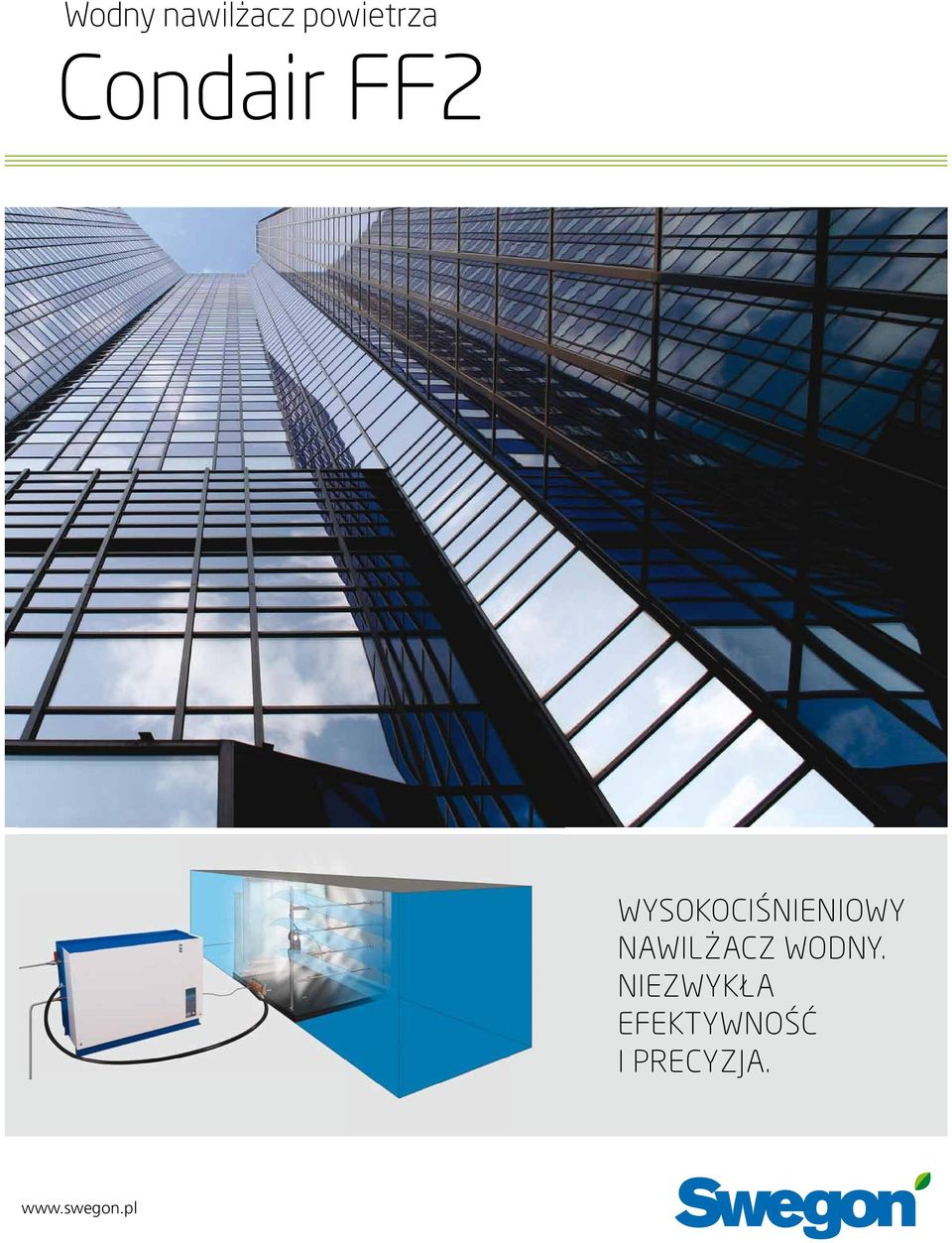

1 Wodny nawilżacz powietrza Condair FF2 WYSOKOCIŚNIENIOWY NAWILŻACZ WODNY. NIEZWYKŁA EFEKTYWNOŚĆ I PRECYZJA.

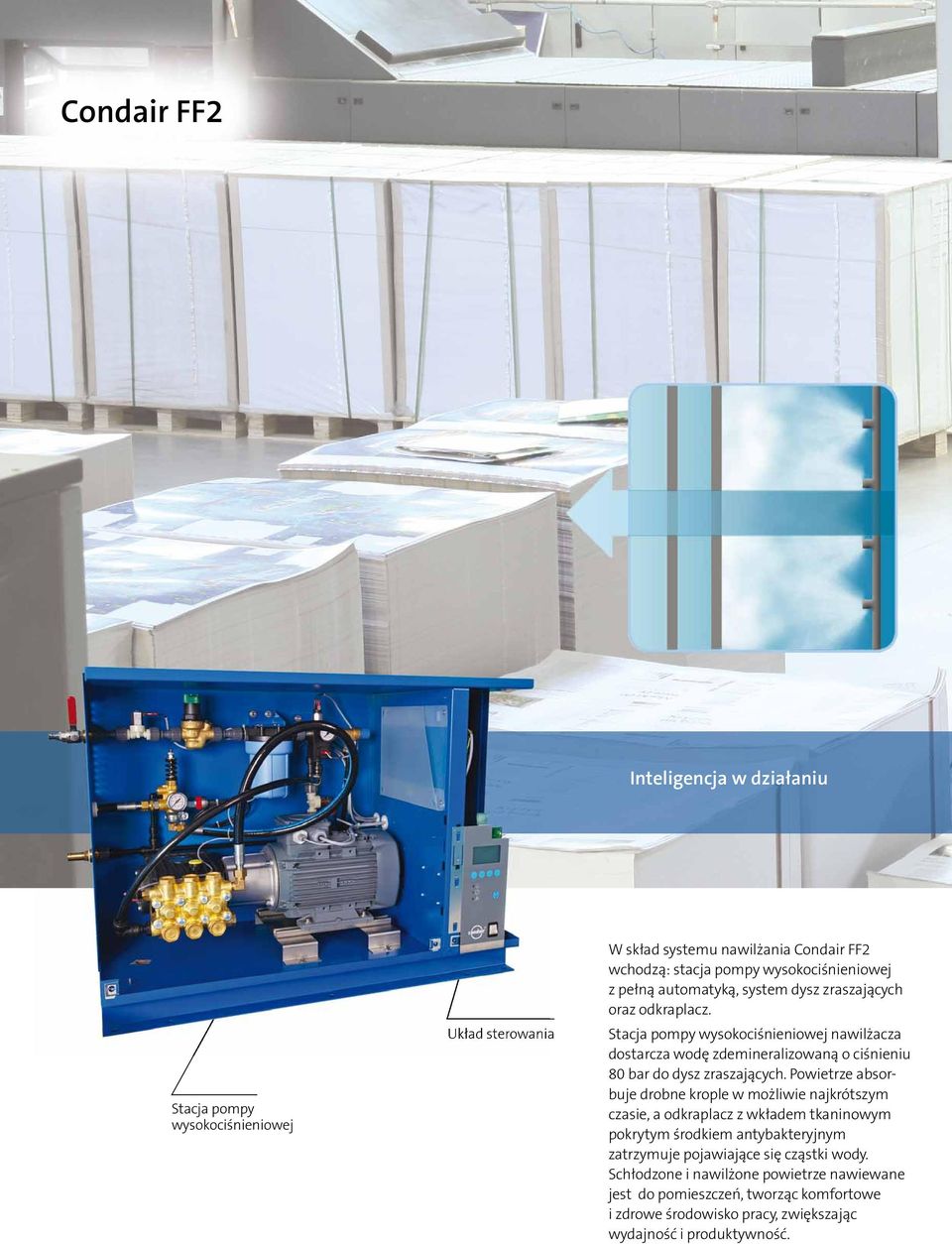

2 Condair FF2 Inteligencja w działaniu Stacja pompy wysokociśnieniowej Układ sterowania W skład systemu nawilżania Condair FF2 wchodzą: stacja pompy wysokociśnieniowej z pełną automatyką, system dysz zraszających oraz odkraplacz. Stacja pompy wysokociśnieniowej nawilżacza dostarcza wodę zdemineralizowaną o ciśnieniu 80 bar do dysz zraszających. Powietrze absorbuje drobne krople w możliwie najkrótszym czasie, a odkraplacz z wkładem tkaninowym pokrytym środkiem antybakteryjnym zatrzymuje pojawiające się cząstki wody. Schłodzone i nawilżone powietrze nawiewane jest do pomieszczeń, tworząc komfortowe i zdrowe środowisko pracy, zwiększając wydajność i produktywność.

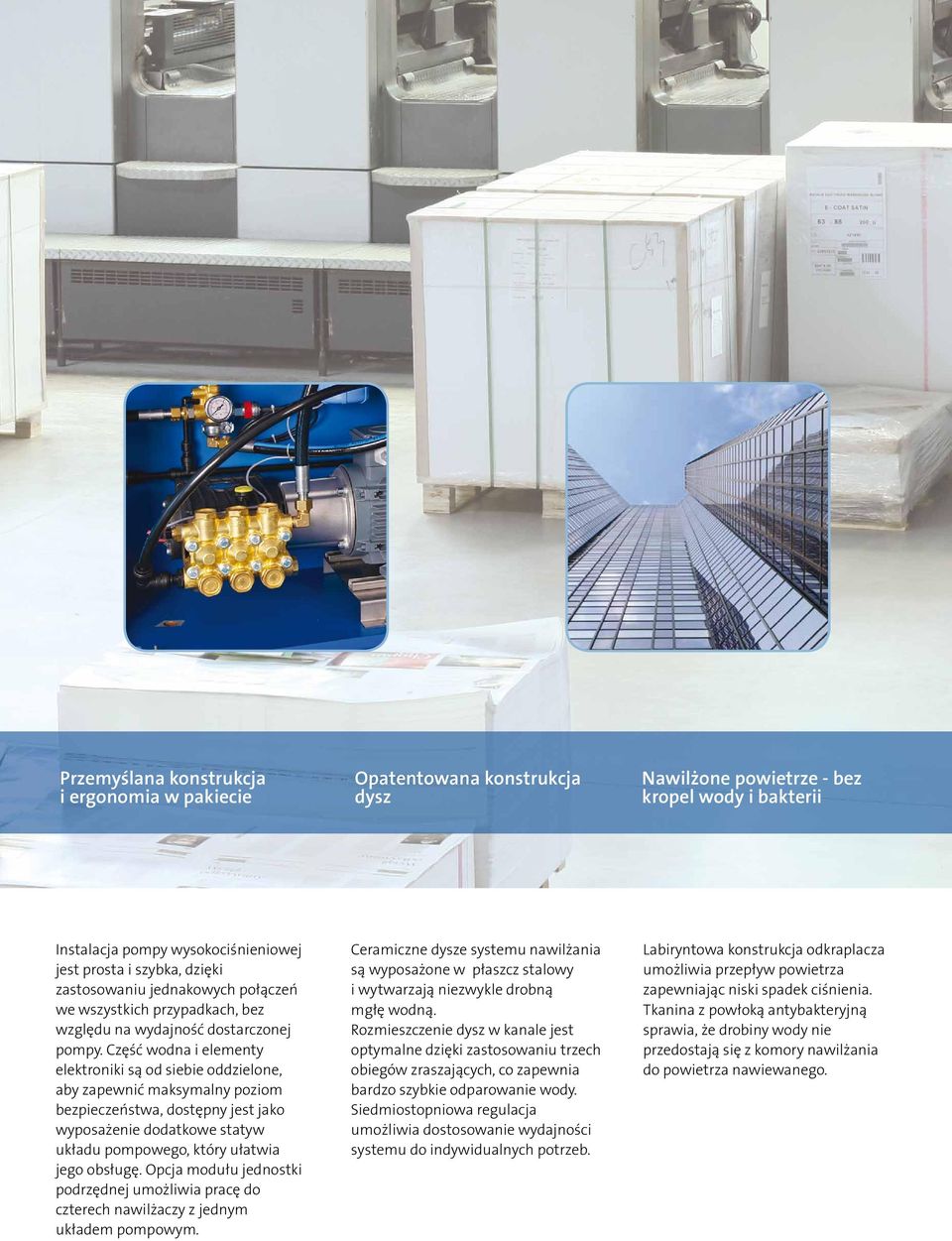

3 Przemyślana konstrukcja i ergonomia w pakiecie Opatentowana konstrukcja dysz Nawilżone powietrze - bez kropel wody i bakterii Instalacja pompy wysokociśnieniowej jest prosta i szybka, dzięki zastosowaniu jednakowych połączeń we wszystkich przypadkach, bez względu na wydajność dostarczonej pompy. Część wodna i elementy elektroniki są od siebie oddzielone, aby zapewnić maksymalny poziom bezpieczeństwa, dostępny jest jako wyposażenie dodatkowe statyw układu pompowego, który ułatwia jego obsługę. Opcja modułu jednostki podrzędnej umożliwia pracę do czterech nawilżaczy z jednym układem pompowym. Ceramiczne dysze systemu nawilżania są wyposażone w płaszcz stalowy i wytwarzają niezwykle drobną mgłę wodną. Rozmieszczenie dysz w kanale jest optymalne dzięki zastosowaniu trzech obiegów zraszających, co zapewnia bardzo szybkie odparowanie wody. Siedmiostopniowa regulacja umożliwia dostosowanie wydajności systemu do indywidualnych potrzeb. Labiryntowa konstrukcja odkraplacza umożliwia przepływ powietrza zapewniając niski spadek ciśnienia. Tkanina z powłoką antybakteryjną sprawia, że drobiny wody nie przedostają się z komory nawilżania do powietrza nawiewanego.

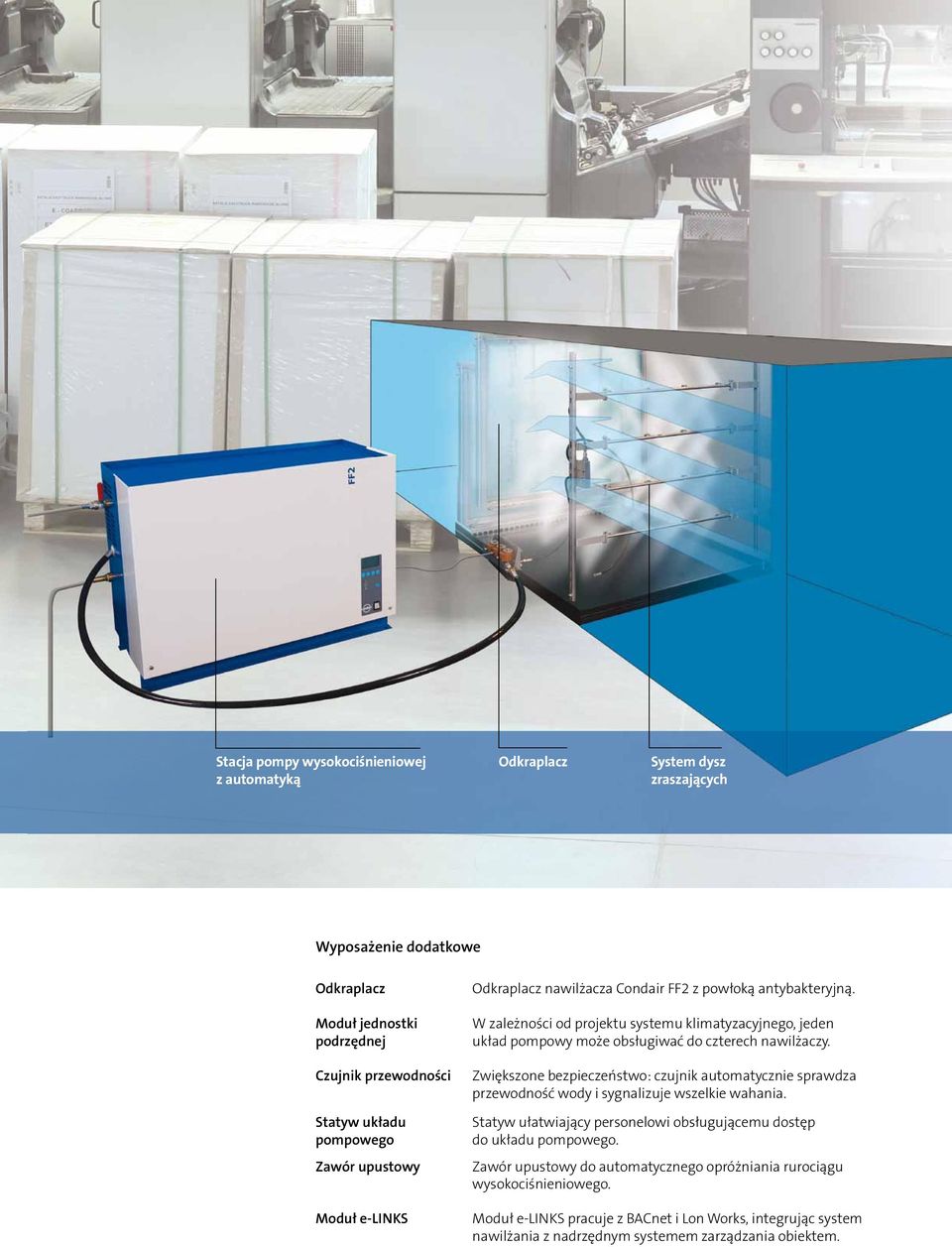

4 Stacja pompy wysokociśnieniowej z automatyką Odkraplacz System dysz zraszających Wyposażenie dodatkowe Odkraplacz Moduł jednostki podrzędnej Czujnik przewodności Statyw układu pompowego Zawór upustowy Moduł e-links Odkraplacz nawilżacza Condair FF2 z powłoką antybakteryjną. W zależności od projektu systemu klimatyzacyjnego, jeden układ pompowy może obsługiwać do czterech nawilżaczy. Zwiększone bezpieczeństwo: czujnik automatycznie sprawdza przewodność wody i sygnalizuje wszelkie wahania. Statyw ułatwiający personelowi obsługującemu dostęp do układu pompowego. Zawór upustowy do automatycznego opróżniania rurociągu wysokociśnieniowego. Moduł e-links pracuje z BACnet i Lon Works, integrując system nawilżania z nadrzędnym systemem zarządzania obiektem.

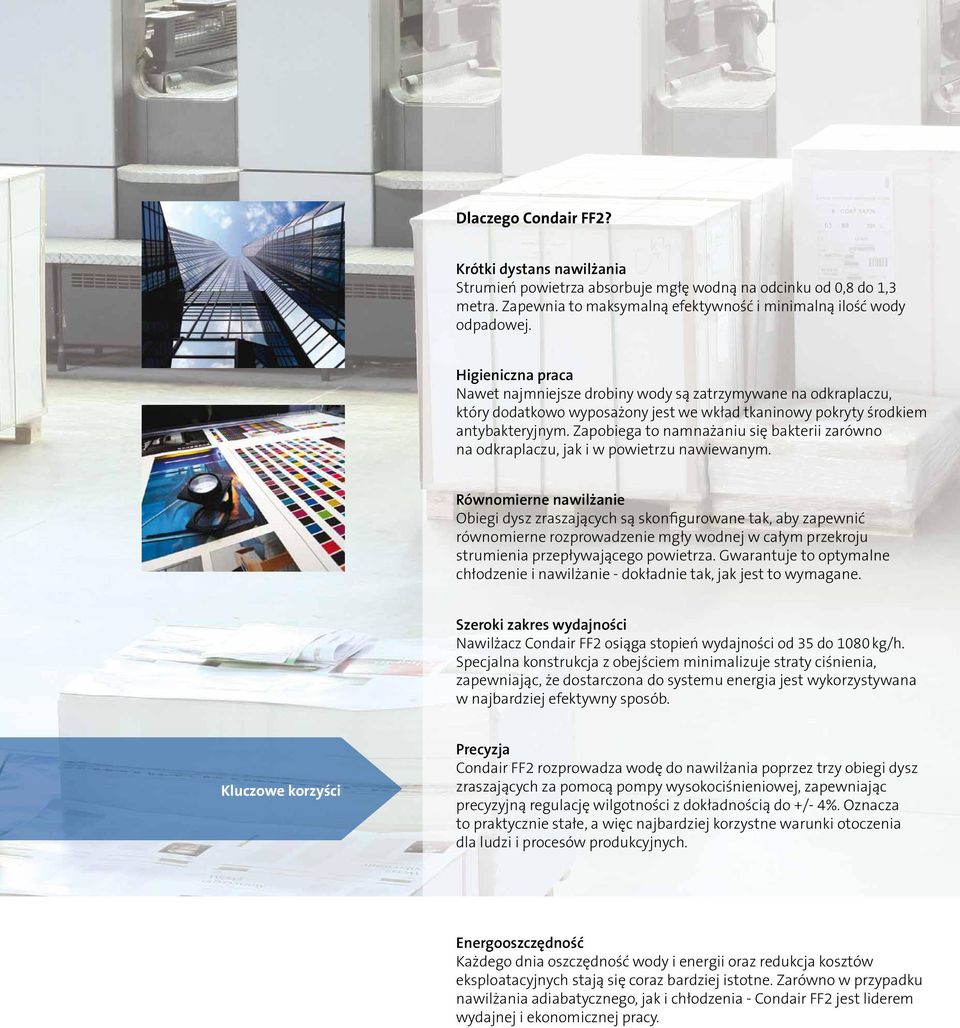

5 Dlaczego Condair FF2? Krótki dystans nawilżania Strumień powietrza absorbuje mgłę wodną na odcinku od 0,8 do 1,3 metra. Zapewnia to maksymalną efektywność i minimalną ilość wody odpadowej. Higieniczna praca Nawet najmniejsze drobiny wody są zatrzymywane na odkraplaczu, który dodatkowo wyposażony jest we wkład tkaninowy pokryty środkiem antybakteryjnym. Zapobiega to namnażaniu się bakterii zarówno na odkraplaczu, jak i w powietrzu nawiewanym. Równomierne nawilżanie Obiegi dysz zraszających są skonfigurowane tak, aby zapewnić równomierne rozprowadzenie mgły wodnej w całym przekroju strumienia przepływającego powietrza. Gwarantuje to optymalne chłodzenie i nawilżanie - dokładnie tak, jak jest to wymagane. Szeroki zakres wydajności Nawilżacz Condair FF2 osiąga stopień wydajności od 35 do 1080 kg/h. Specjalna konstrukcja z obejściem minimalizuje straty ciśnienia, zapewniając, że dostarczona do systemu energia jest wykorzystywana w najbardziej efektywny sposób. Kluczowe korzyści Precyzja Condair FF2 rozprowadza wodę do nawilżania poprzez trzy obiegi dysz zraszających za pomocą pompy wysokociśnieniowej, zapewniając precyzyjną regulację wilgotności z dokładnością do +/- 4%. Oznacza to praktycznie stałe, a więc najbardziej korzystne warunki otoczenia dla ludzi i procesów produkcyjnych. Energooszczędność Każdego dnia oszczędność wody i energii oraz redukcja kosztów eksploatacyjnych stają się coraz bardziej istotne. Zarówno w przypadku nawilżania adiabatycznego, jak i chłodzenia - Condair FF2 jest liderem wydajnej i ekonomicznej pracy.

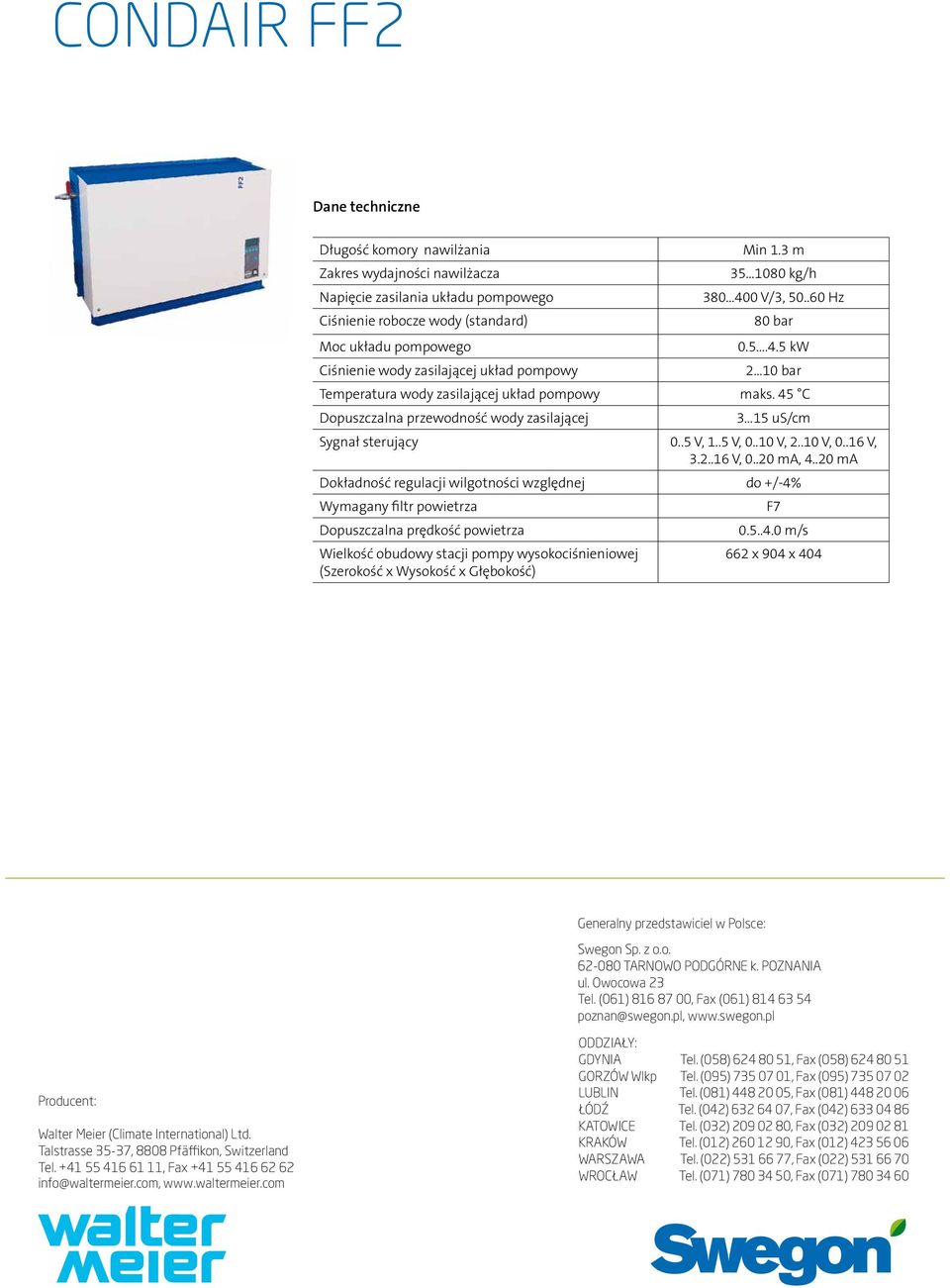

6 CONDAIR FF2 Dane techniczne Długość komory nawilżania Zakres wydajności nawilżacza Napięcie zasilania układu pompowego Ciśnienie robocze wody (standard) Moc układu pompowego Ciśnienie wody zasilającej układ pompowy Min 1.3 m kg/h V/3, Hz 80 bar kw 2 10 bar Temperatura wody zasilającej układ pompowy maks. 45 C Dopuszczalna przewodność wody zasilającej 3 15 us/cm Sygnał sterujący 0..5 V, 1..5 V, V, V, V, V, ma, ma Dokładność regulacji wilgotności względnej do +/-4% Wymagany filtr powietrza Dopuszczalna prędkość powietrza Wielkość obudowy stacji pompy wysokociśnieniowej (Szerokość x Wysokość x Głębokość) F m/s 662 x 904 x 404 Generalny przedstawiciel w Polsce: Swegon Sp. z o.o TARNOWO PODGÓRNE k. POZNANIA ul. Owocowa 23 Tel. (061) , Fax (061) poznan@swegon.pl, Producent: Walter Meier (Climate International) Ltd. Talstrasse 35-37, 8808 Pfäffikon, Switzerland Tel , Fax info@waltermeier.com, ODDZIAŁY: GDYNIA Tel. (058) , Fax (058) GORZÓW Wlkp Tel. (095) , Fax (095) LUBLIN Tel. (081) , Fax (081) ŁÓDŹ Tel. (042) , Fax (042) KATOWICE Tel. (032) , Fax (032) KRAKÓW Tel. (012) , Fax (012) WARSZAWA Tel. (022) , Fax (022) WROCŁAW Tel. (071) , Fax (071)
