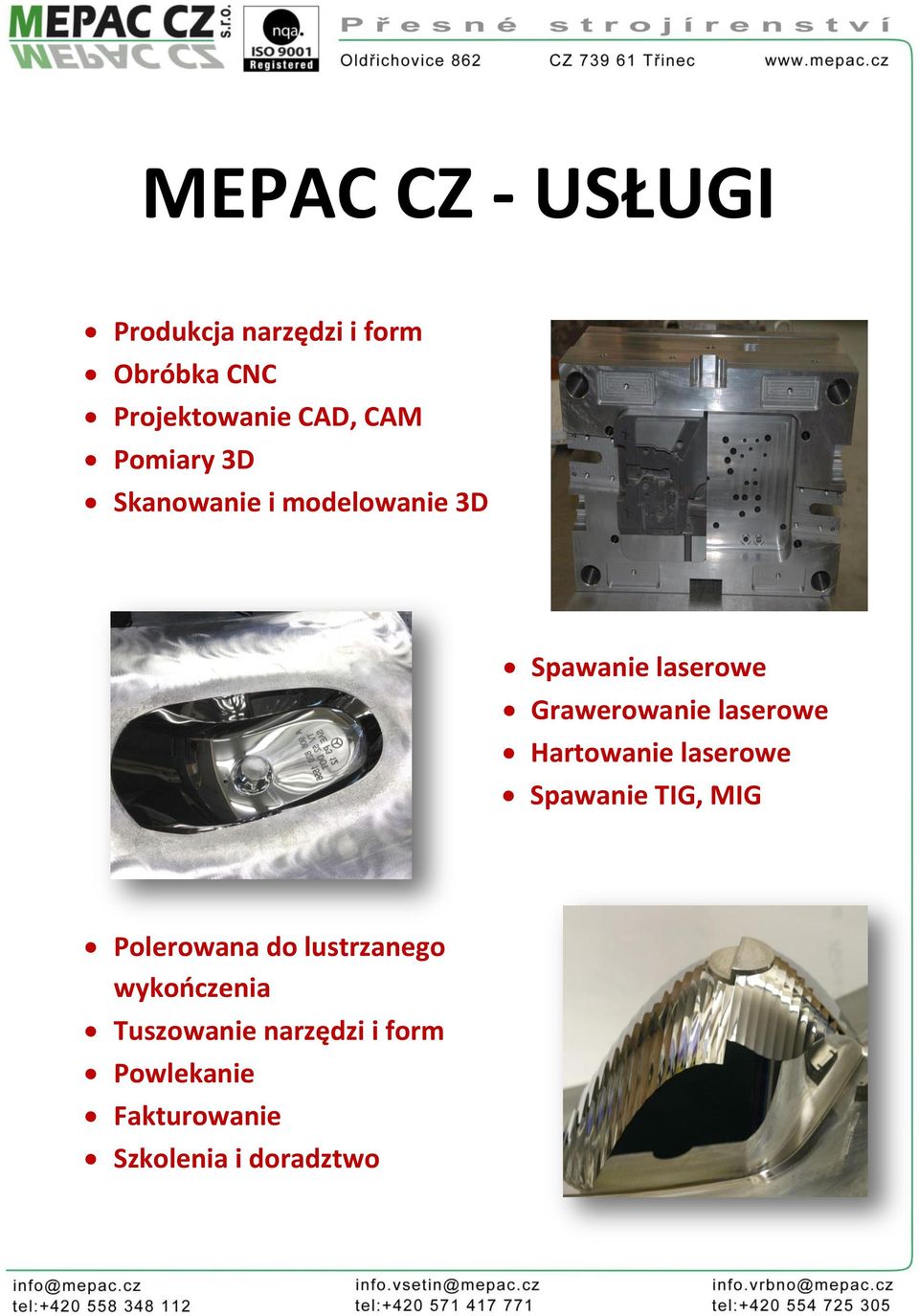

1 MEPAC CZ - USŁUGI Produkcja narzędzi i form Obróbka CNC Projektowanie CAD, CAM Pomiary 3D Skanowanie i modelowanie 3D Spawanie laserowe Grawerowanie laserowe Hartowanie laserowe Spawanie TIG, MIG Polerowana do lustrzanego wykończenia Tuszowanie narzędzi i form Powlekanie Fakturowanie Szkolenia i doradztwo

2 Produkcja form Oferujemy kompleksowe projektowanie i produkcję form (tworzywo sztuczne), jak i modeli 3D i innych wymagań. Zajmujemy się produkcją narzędzi, narzędzi do gięcia i cięcia dla przemysłu gumowego. Zajmujemy się produkcją części na podstawie dokumentacji produkcyjnej i modeli 3D. produkcja form do wydmuchiwania butelek PET produkcja nowych form seryjnych produkcja form małoseryjnych produkcja części prototypowych rozwoju Przykładowe formy dla przemysłu tworzyw sztucznych

3 Przykładowe formy dla przemysłu tworzyw sztucznych

4 Naprawa narzędzi i form Spawanie laserowe (system precyzyjnego spawania laserowego ACPC 01, dodatkowy materiał od średnicy 0,1 mm, MOŻLIWOŚĆ SPAWANIA BEZPOŚREDNIO U KLIENTA) Spawanie TIG Polerowanie do lustrzanego połysku (mechaniczne, ultradźwiękowe) Naprawy i modyfikacje części form i innych części Ostrzenie frez, piaskowanie

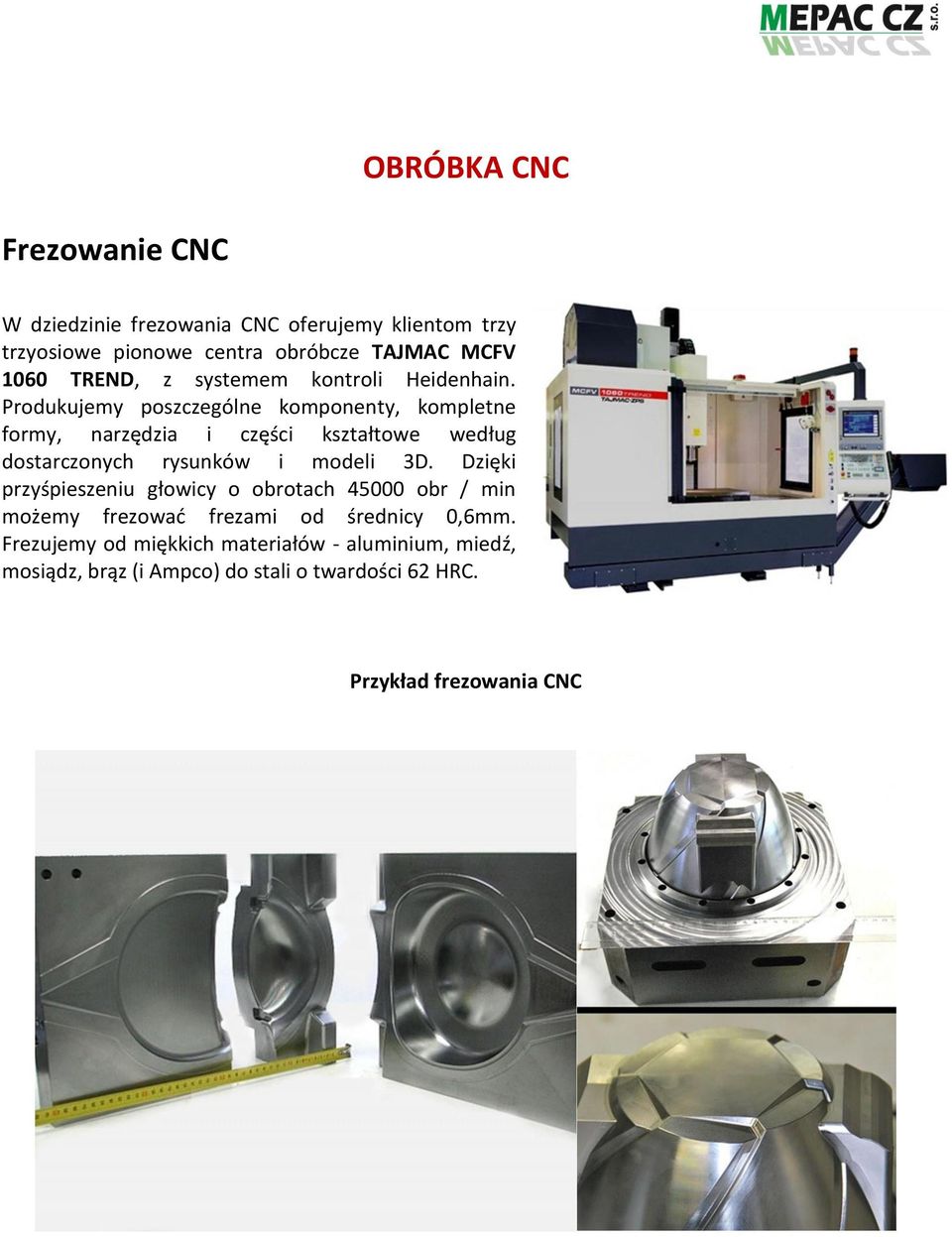

5 OBRÓBKA CNC Frezowanie CNC W dziedzinie frezowania CNC oferujemy klientom trzy trzyosiowe pionowe centra obróbcze TAJMAC MCFV 1060 TREND, z systemem kontroli Heidenhain. Produkujemy poszczególne komponenty, kompletne formy, narzędzia i części kształtowe według dostarczonych rysunków i modeli 3D. Dzięki przyśpieszeniu głowicy o obrotach obr / min możemy frezować frezami od średnicy 0,6mm. Frezujemy od miękkich materiałów - aluminium, miedź, mosiądz, brąz (i Ampco) do stali o twardości 62 HRC. Przykład frezowania CNC

6 Drążenie CNC Klientom oferujemy drążenie na dwóch drążarkach CNC MITSUBISHI, typ EA12D. Maszyny te wykorzystujemy do drążenia według rysunków, dokumentacji, ale również do drążenia dziur od średnicy 3H7, naprawy drążeniem po napawaniu i drążenie złamanych gwintowników. Dzięki własnej konstrukcji i produkcji elektrod, jesteśmy w stanie wydrążyć niemal dowolny wymagany kształt. Między najbardziej drążonymi materiałami znajdziemy stal (hartowane i miękkie) i również AMPCO. Przykład drążenia CNC Cięcie drutem CNC Naszym klientom oferujemy cięcie drutem na maszynie MITSUBISHI FA20-S Advance. Maszyna ta jest używana do cięcia według rysunków i modeli 3D. Najczęściej cięte materiały to stal (utwardzana i nie utwardzana) i miedź - produkcja elektrod. Tniemy również materiały AMPCO i inne

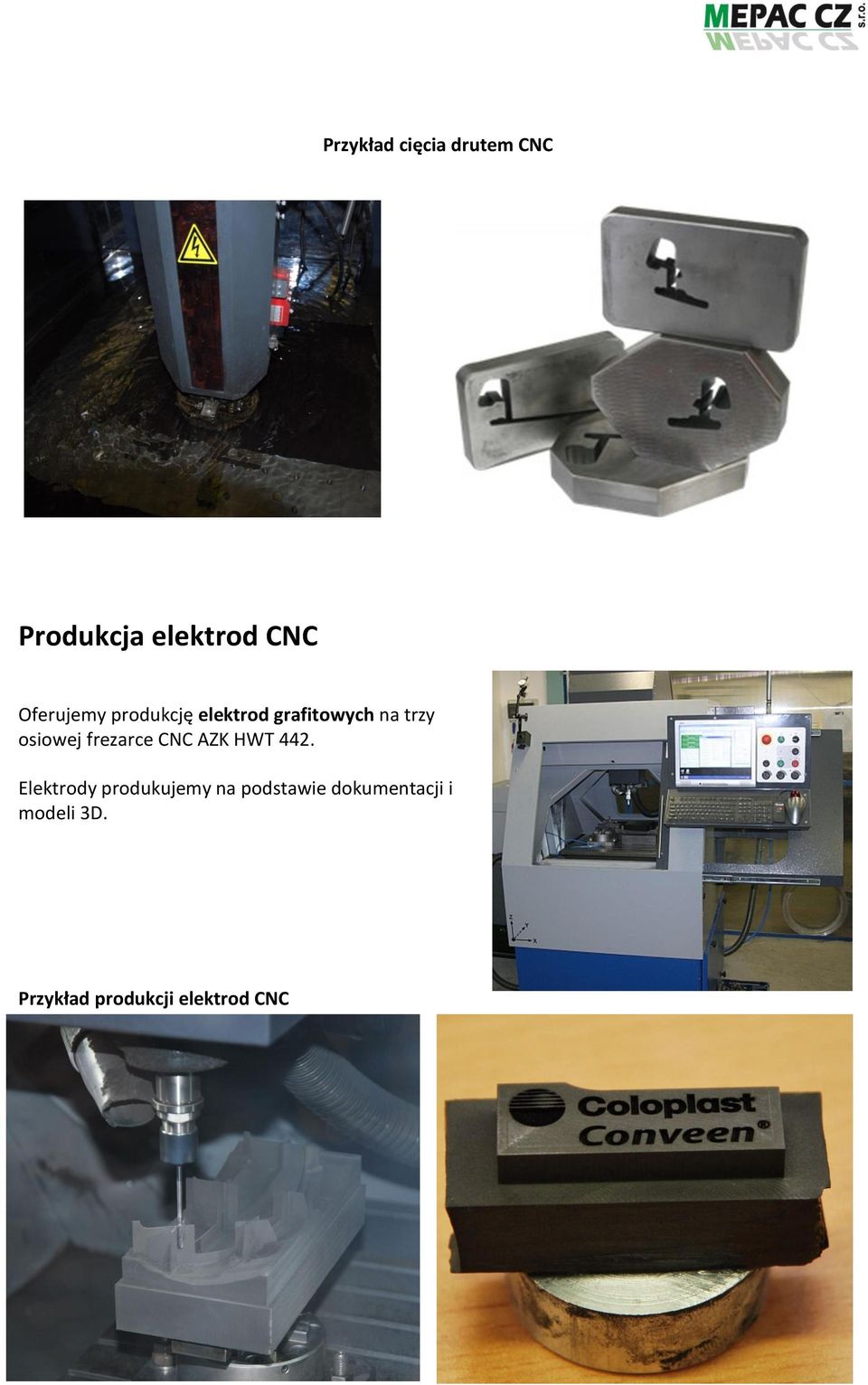

7 Przykład cięcia drutem CNC Produkcja elektrod CNC Oferujemy produkcję elektrod grafitowych na trzy osiowej frezarce CNC AZK HWT 442. Elektrody produkujemy na podstawie dokumentacji i modeli 3D. Przykład produkcji elektrod CNC

8 Projektowanie CAD, CAM CAD Używamy systemy SOLID WORKS PREMIUM i SOLID WORKS PROFESSIONAL Pracujemy z plikami danych typu DXF, DWG, PARASOLID, IGES, STEP AP203, ACIS, VDAFS, STL PROE, VGII, INVERTOR, SOLID EDGE, CADKEY, ADD-INS Konstruujemy wtryskiwanie, rozdmuchiwanie i nietypowe formy, narzędzia do cięcia i gięcia, precyzyjne części maszyn, spawanie i montaż mechaniczny urządzeń i maszyn CAM Modele z systemu CAD wykorzystujemy dla obróbki CNC w systemie HSM WORKS Optymalny dobór narzędzi, dróg i parametrów obróbki, aby zminimalizować czas przetwarzania (kosztów produkcji) i uzyskać lepszą jakość powierzchni obrabianego przedmiotu.

9 CAD CAM Obróbka CNC

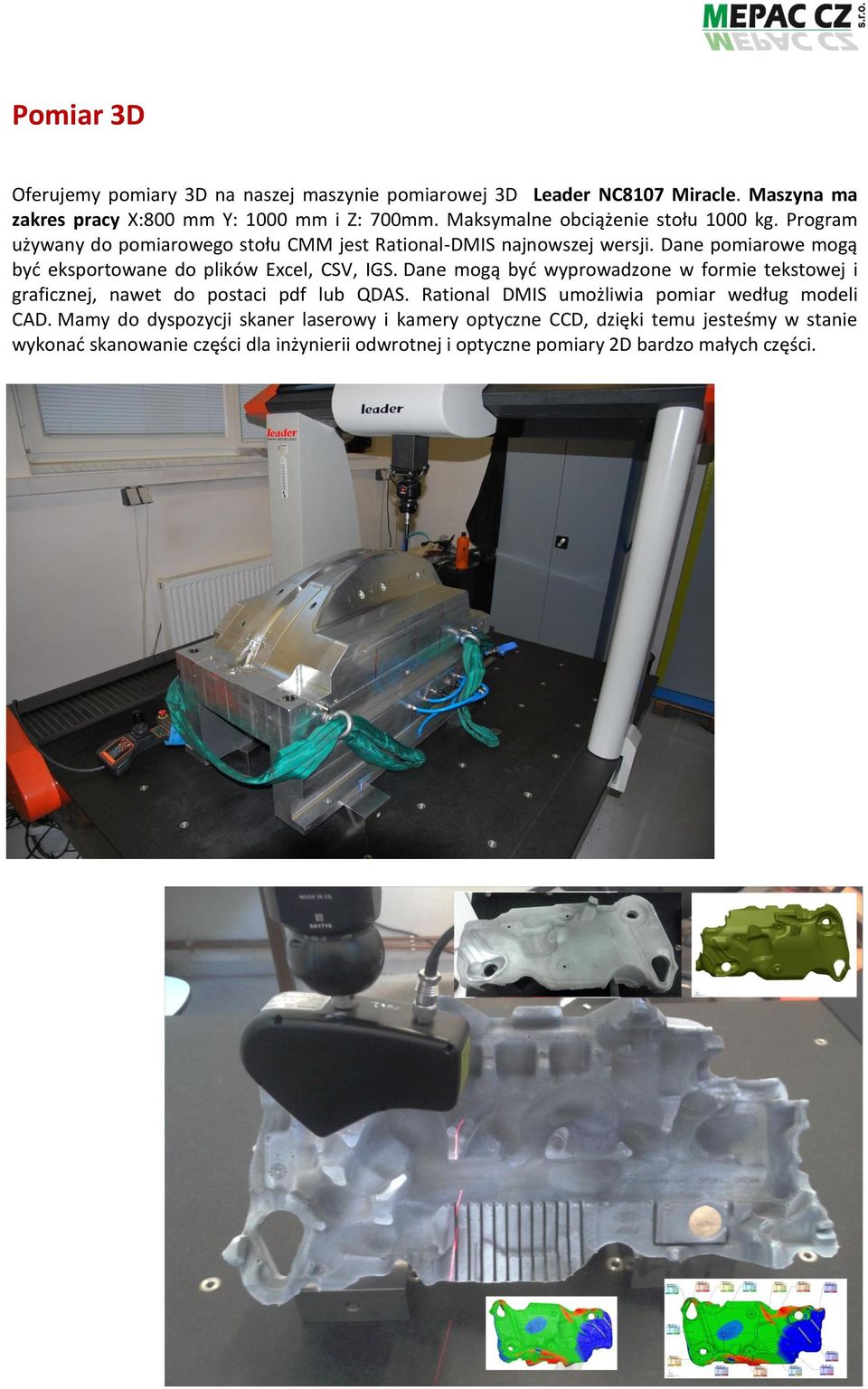

10 Pomiar 3D Oferujemy pomiary 3D na naszej maszynie pomiarowej 3D Leader NC8107 Miracle. Maszyna ma zakres pracy X:800 mm Y: 1000 mm i Z: 700mm. Maksymalne obciążenie stołu 1000 kg. Program używany do pomiarowego stołu CMM jest Rational-DMIS najnowszej wersji. Dane pomiarowe mogą być eksportowane do plików Excel, CSV, IGS. Dane mogą być wyprowadzone w formie tekstowej i graficznej, nawet do postaci pdf lub QDAS. Rational DMIS umożliwia pomiar według modeli CAD. Mamy do dyspozycji skaner laserowy i kamery optyczne CCD, dzięki temu jesteśmy w stanie wykonać skanowanie części dla inżynierii odwrotnej i optyczne pomiary 2D bardzo małych części.

11 Skanowanie i modelowanie 3D Oferujemy naszym klientom optymalne rozwiązania dla procesów produkcyjnych. Mamy wszystko pod jednym dachem, oferujemy usługi skanowania 3D, tworzenia i edycji modeli 3D do realizacji części zamiennych. Ponadto jesteśmy w stanie kontrolować pomiary 3D na naszym stole pomiarowym 3D serii Miracle CMM. Skanowanie laserowe Oferujemy naszym klientom skanowanie laserowe o większej dokładność w porównaniu z konwencjonalnymi systemami na rynku. To dlatego, że mamy głowicę skanowania laserowego (dokładność 0,02 mm) która znajduje się na stole pomiarowym (3D) CMM. Dlatego możemy zaoferować to skanowanie do wymagających zastosowań przemysłu maszynowego. Za pomocą skanowania laserowego można uzyskać dokumentację do odtworzenia części lub wymiany mocno uszkodzonych części, materiały do elementów, u których brakuje rysunków, lub części, na których dokonano korekty kształtu. Modelowanie Po zeskanowaniu możemy stworzyć model 3D z skanowanej chmury punktów. Tworzenie modeli 3D oferujemy klientom, którzy mają własną chmurę punktów. Ofertę przesyłamy na żądanie przed rozpoczęciem pracy. Dzięki zastosowaniu nowoczesnych metod skanowania nieznanych kształtów skanerami laserowymi, skanerami z światła niebieskiego lub białego, wykorzystując punktowego lub ciągłego skanowania lub klasycznym pomiarem jesteśmy w stanie uzyskać informacje do tworzenia elementów dokumentacji, z której zostały utracone lub nie dostarczone rysunki, odbudować dokumentacje dla części maszyn, u których producent przestał istnieć, aby obsługiwać urządzenie inaczej dobrze funkcjonującego po awarii zasilania spowodowanej nawet jedną całość i jej niedostępność do naprawy. Także w czasie, kiedy dochodzi do korekty elementów, które są na bieżąco zmieniane, np. stopniowa korekta kształtu powierzchni w celu uzyskania według wymagań klienta. Tutaj pomoże nam oprogramowanie do inżynierii odwrotnej i nowoczesnych technologii w nim zawartych.

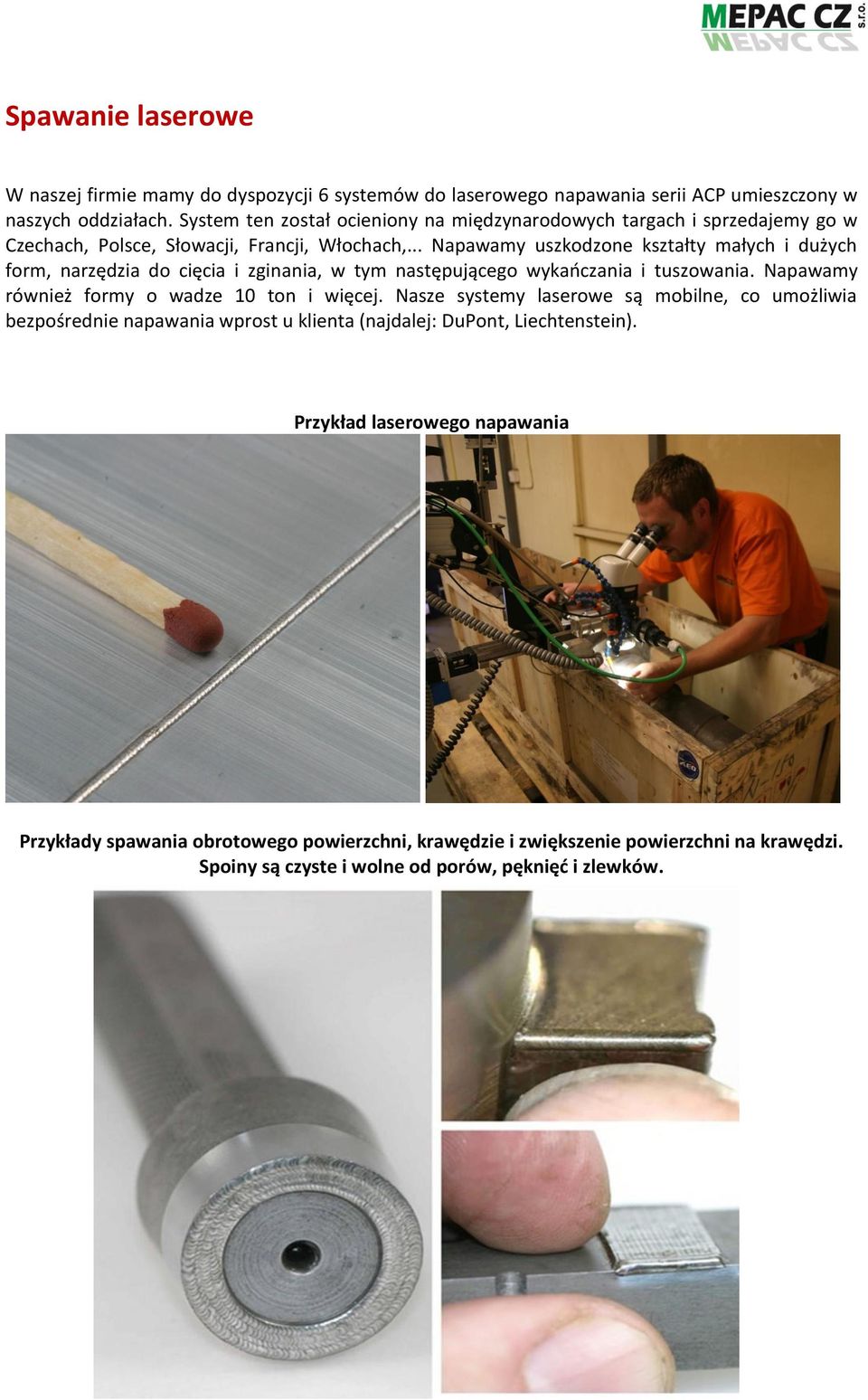

12 Spawanie laserowe W naszej firmie mamy do dyspozycji 6 systemów do laserowego napawania serii ACP umieszczony w naszych oddziałach. System ten został ocieniony na międzynarodowych targach i sprzedajemy go w Czechach, Polsce, Słowacji, Francji, Włochach,... Napawamy uszkodzone kształty małych i dużych form, narzędzia do cięcia i zginania, w tym następującego wykańczania i tuszowania. Napawamy również formy o wadze 10 ton i więcej. Nasze systemy laserowe są mobilne, co umożliwia bezpośrednie napawania wprost u klienta (najdalej: DuPont, Liechtenstein). Przykład laserowego napawania Przykłady spawania obrotowego powierzchni, krawędzie i zwiększenie powierzchni na krawędzi. Spoiny są czyste i wolne od porów, pęknięć i zlewków.

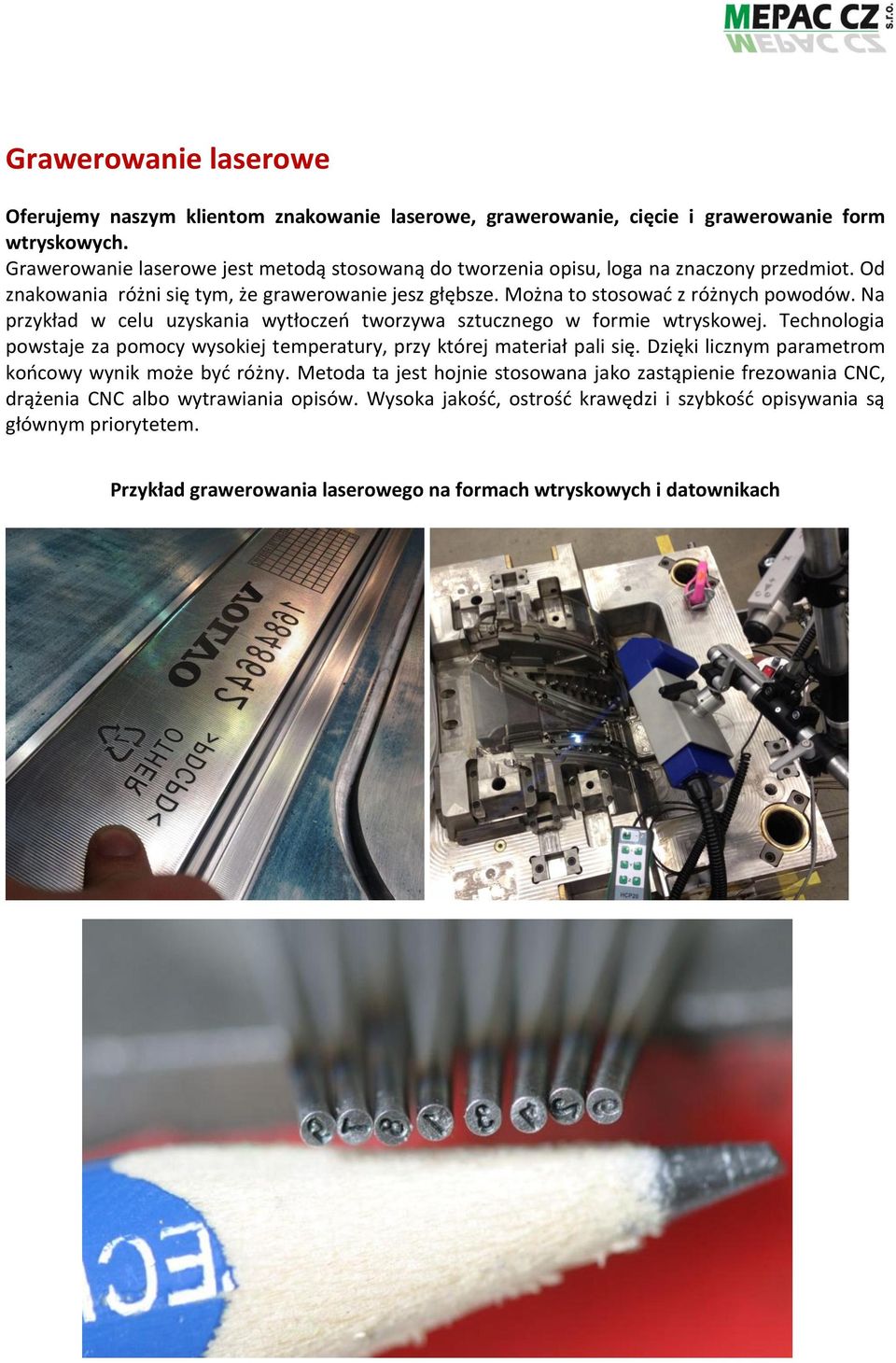

13 Grawerowanie laserowe Oferujemy naszym klientom znakowanie laserowe, grawerowanie, cięcie i grawerowanie form wtryskowych. Grawerowanie laserowe jest metodą stosowaną do tworzenia opisu, loga na znaczony przedmiot. Od znakowania różni się tym, że grawerowanie jesz głębsze. Można to stosować z różnych powodów. Na przykład w celu uzyskania wytłoczeń tworzywa sztucznego w formie wtryskowej. Technologia powstaje za pomocy wysokiej temperatury, przy której materiał pali się. Dzięki licznym parametrom końcowy wynik może być różny. Metoda ta jest hojnie stosowana jako zastąpienie frezowania CNC, drążenia CNC albo wytrawiania opisów. Wysoka jakość, ostrość krawędzi i szybkość opisywania są głównym priorytetem. Przykład grawerowania laserowego na formach wtryskowych i datownikach

14 Hartowanie laserowe Utwardzanie laserowe, w przeciwieństwie do innych sposobów utwardzania powierzchniowego jest specyficzne większą szybkością ogrzewania i schładzania. Wraz ze wzrostem szybkości ogrzewania jest minimalne pogorszenie jakości otaczającego materiału. Hartowanie laserowe powierzchni jest stosowane głównie w przemyśle motoryzacyjnym, do utwardzania form do tworzyw sztucznych. Dzięki rozwojowi laserów diodowych, metoda ta jest rosnąca. Jego główną zaletą jest szybkość utwardzania, łatwa kontrola temperatury i większa twardość. Laserowe utwardzanie powierzchni Jest możliwe dla wszystkich rodzajów stali, które są utwardzalne (zawartość C> 0,3%) Jest możliwe dla wszystkich rodzajów żeliwa szarego, które są utwardzalne (jest krytyczna zawartość C w podstawowej strukturze) Osiągalna twardość zależy od zawartości węgla Elastyczne metody przetwarzania 2- wymiarowych i 3-wymiarowych kształtów Utwardzanie laserowe tworzy napięcie Jest możliwe hartowanie laserowe części i kształtów opracowanych na gotowo (brak lub niewielkie przetwarzanie końcowe) Utwardzanie laserowe ma niskie zużycie ciepła, ponieważ obciążenie termiczne hartowania laserowego obrabianego przedmiotu jest niewielkie

15 Spawanie TIG, MIG Metoda TIG Metoda spawania TIG umożliwia wykorzystywanie szerokiej gamy materiałów, takich jak stal węglowa, stali nierdzewnych, tytanu, miedzi, mosiądzu, aluminium i jego stopów, magnezu i jego stopów. TIG tworzy łuk między powierzchnią i elektrodą wolframową. spawanie prądem stałym (DC) - do napawania stali nierdzewnej, miedzi, niklu, cyrkonu, tytanu, itp. spawanie stali węglowej nie jest zalecane ze względu na częste występowanie porów w spoinach spawanie prądem zmiennym (AC) - napawanie aluminium, magnezu i jego stopów Metoda MIG W Republice Czeskiej i UE używa się nazwy MAG (Metal Activ Gas welding) przy użyciu aktywnego gazu osłonnego (CO2, gazy mieszane) oraz MIG (Metal-Inert-Gas welding) przy użyciu obojętnego gazu osłonnego (argon, helium) Przykład spawania TIG

16 Polerowanie do lustrzanego wykończenia Polerujemy i renowujemy formy wtryskowe i wydmuchowe, narzędzia do cięcia, wykrajania, tłoczenia i specjalnych narzędzi zgodnie z wymaganiami i potrzebami klienta. Praca wykonywana jest z wysoką dokładnością i precyzyjnością ze względu na wymagania klienta i dostarczone dokumenty techniczne, wymagań wymiarowych i przestrzegania skomplikowanych kształtów. W czasie polerowania zachowujemy geometrię polerowanych powierzchni zgodnie z dokumentacją. Oferujemy polerowanie: Form wtryskowych, kształtów geometrycznych (przemysł motoryzacyjny i żywności, dziedzina medycyny, mechanika precyzyjna,...)narzędzia do cięcia, gięcia i tłoczników. Przykład polerowania do lustrzanego wykończenia - nakładka deski rozdzielczej jasne wskaźniki

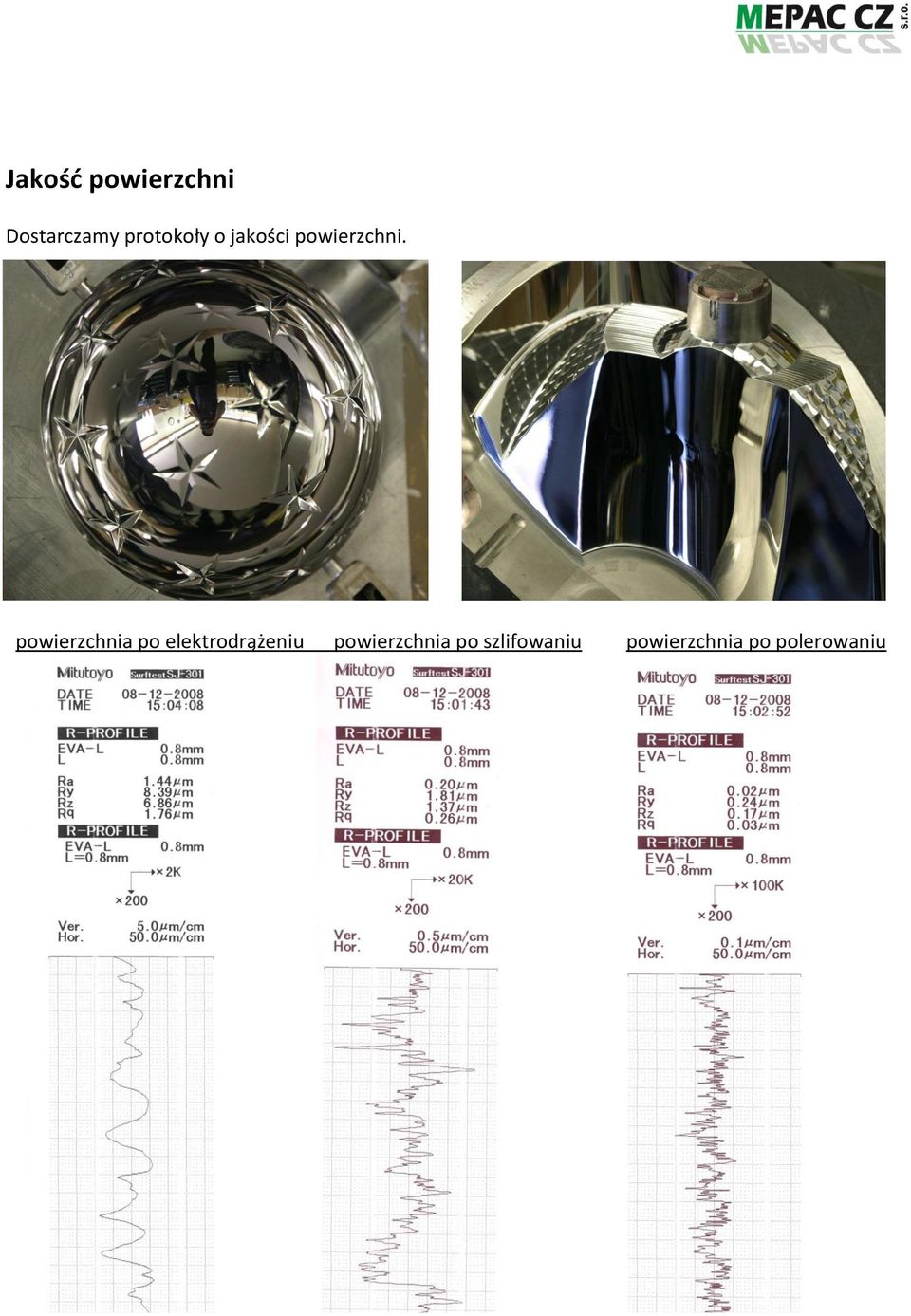

17 Jakość powierzchni Dostarczamy protokoły o jakości powierzchni. powierzchnia po elektrodrążeniu powierzchnia po szlifowaniu powierzchnia po polerowaniu

18 Tuszowanie narzędzi i form Tuszowanie wykonujemy w razie potrzeby na naszej maszynie do tuszowania niemieckiej firmy REISS, typ TUS 115. Maszyny firmy REIS są przeznaczone do testowania form, bez testów na maszynach produkcyjnych. Jesteśmy w stanie tuszować narzędzia i formy o masie do 4 ton. Powlekanie Oferujemy następujące rodzaje powłok: TiN, AlTiN, TiAlN, TiCN, CrN,CrC, PLC, AlCrN stosowane zazwyczaj w grubościach do 4μm w standardowej temperaturze 480 o C. Powłoka TiN jest nakładana za pomocą tak zwanego procesu niskotemperaturowego do grubości 2μm od temperatury 150 C, powłoka TiCN i CrN (nawet do 2μm) od temperatury pokojowej do 250 C - w tych temperaturach nie zmienia się twardość materiału pierwotnego. Powłoka PLC ma interesujące właściwości ślizgowe i dlatego jest stosowana, jeżeli jest to konieczne, w celu zmniejszenia tarcia. Stosuje się go o grubości do 1µm. Każda z tych typów powłok może być stosowana do wszystkich rodzajów utwardzonych i nieutwardzony stali, staliwa lub GGG GG, jak również aluminium lub brązu, w materiału nie może być obecny cynk. Elementom powlekanym wzrasta żywotność o co najmniej 100%, ale często osiąga wartości %.

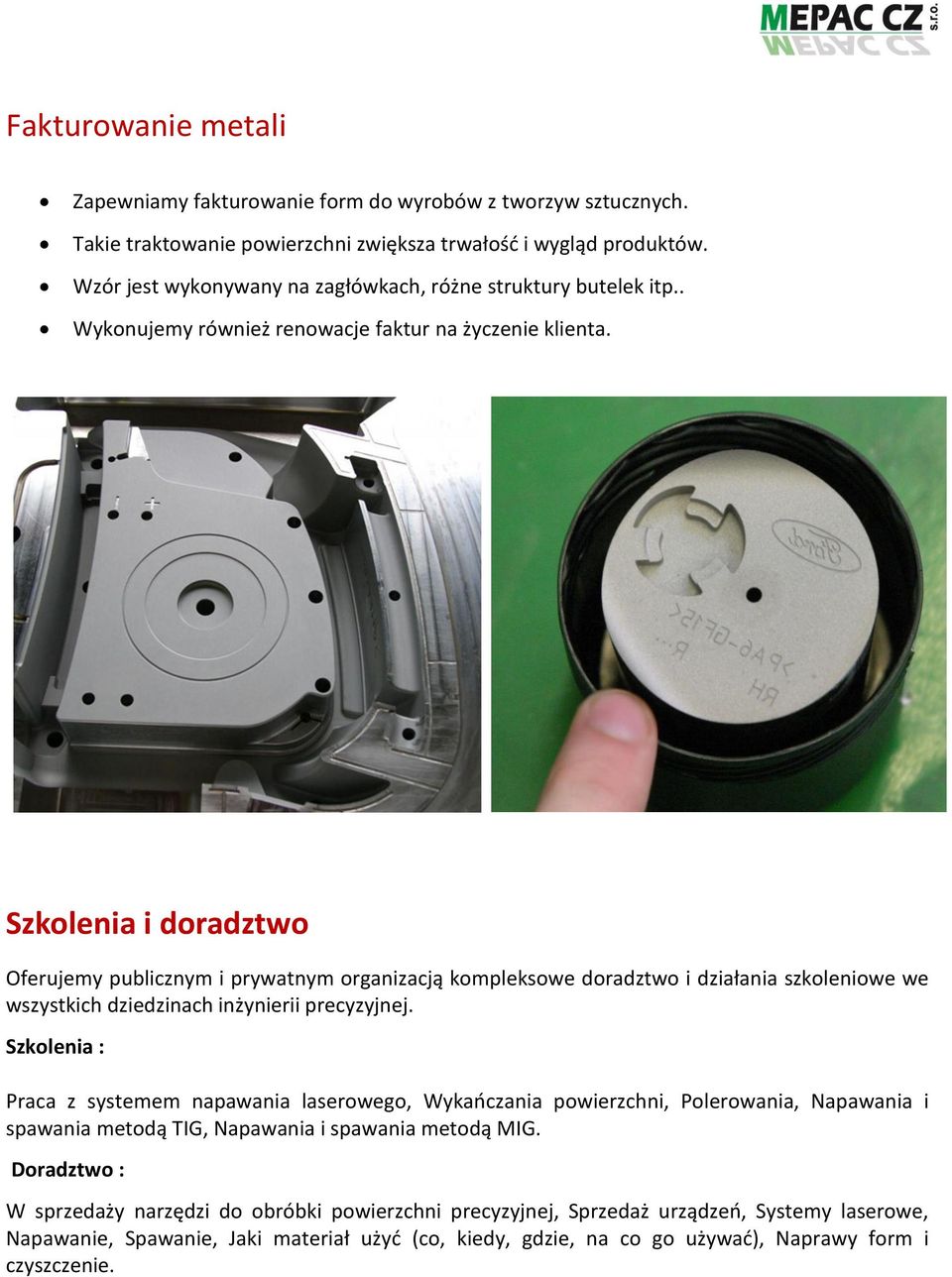

19 Fakturowanie metali Zapewniamy fakturowanie form do wyrobów z tworzyw sztucznych. Takie traktowanie powierzchni zwiększa trwałość i wygląd produktów. Wzór jest wykonywany na zagłówkach, różne struktury butelek itp.. Wykonujemy również renowacje faktur na życzenie klienta. Szkolenia i doradztwo Oferujemy publicznym i prywatnym organizacją kompleksowe doradztwo i działania szkoleniowe we wszystkich dziedzinach inżynierii precyzyjnej. Szkolenia : Praca z systemem napawania laserowego, Wykańczania powierzchni, Polerowania, Napawania i spawania metodą TIG, Napawania i spawania metodą MIG. Doradztwo : W sprzedaży narzędzi do obróbki powierzchni precyzyjnej, Sprzedaż urządzeń, Systemy laserowe, Napawanie, Spawanie, Jaki materiał użyć (co, kiedy, gdzie, na co go używać), Naprawy form i czyszczenie.
