1 PRACOWNIA PROJEKTOWA PROTECH projekty instalacji sanitarnych * wyceny nieruchomości * projekty technologiczne Kazimierz Wolny śywiec ul. Kościuszki 4, NIP tel/fax 033 / e_mail wolny_kazimierz@tlen.pl PROJEKT BUDOWLANO- WYKONAWCZY WEWNĘTRZNEJ INSTALACJI WODOCIĄGOWEJ i KANALIZACJI SANITARNEJ POMIESZCZEŃ PRZEDSZKOLA Obiekt: Budynek gminny DOM LUDOWY w Rychwałdzie Adres: RYCHWAŁD ul. Beskidzka 41 Inwestor: GMINA GILOWICE PROJEKTUJĄCY OŚWIADCZA śe SPORZĄDZONY PROJEKT BUDOWLANY WYKONANO ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ Opracował: Kazimierz Wolny śywiec maj 2008 r. 1

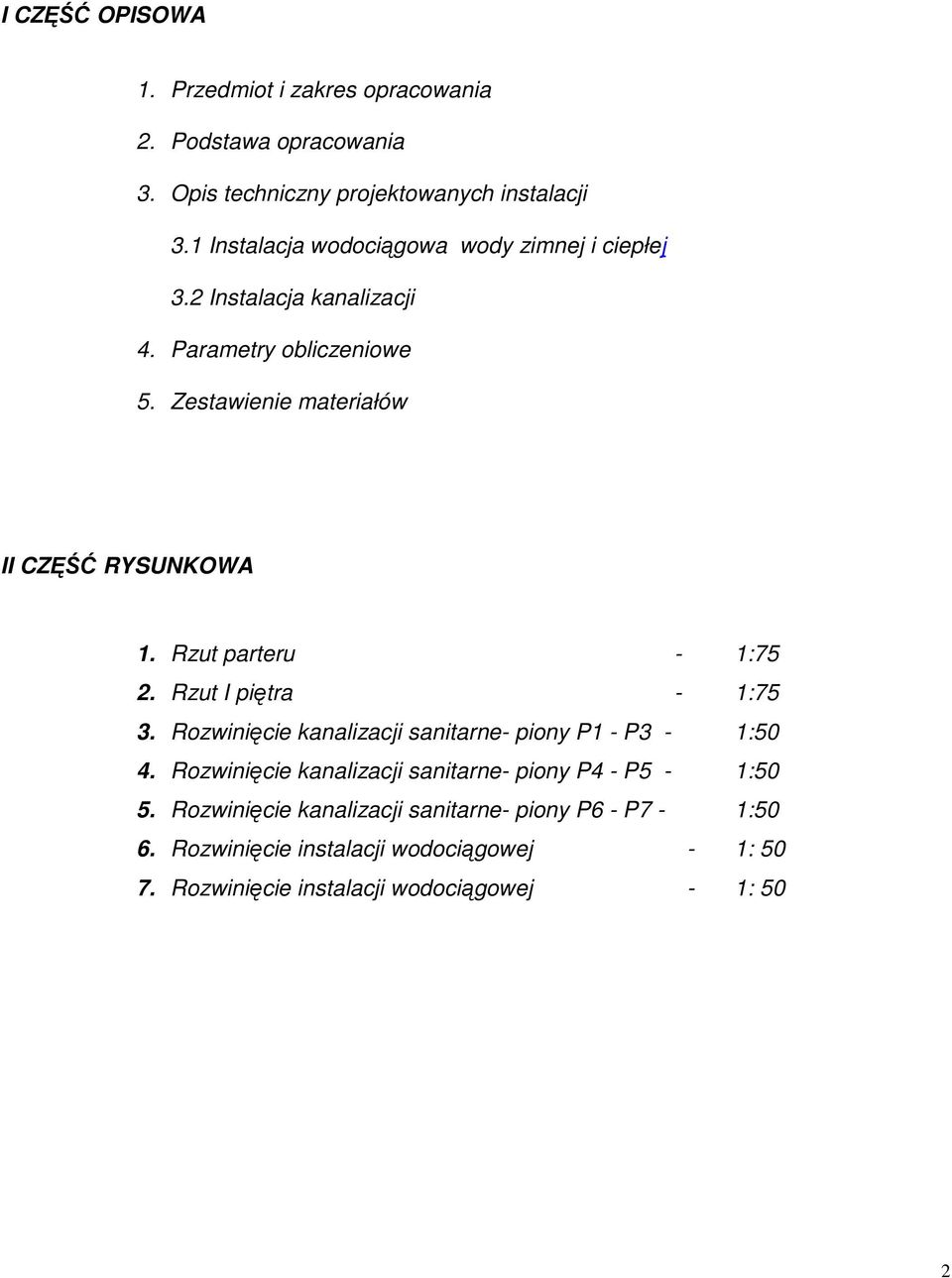

2 I CZĘŚĆ OPISOWA 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis techniczny projektowanych instalacji 3.1 Instalacja wodociągowa wody zimnej i ciepłej 3.2 Instalacja kanalizacji 4. Parametry obliczeniowe 5. Zestawienie materiałów II CZĘŚĆ RYSUNKOWA 1. Rzut parteru - 1:75 2. Rzut I piętra - 1:75 3. Rozwinięcie kanalizacji sanitarne- piony P1 - P3-1:50 4. Rozwinięcie kanalizacji sanitarne- piony P4 - P5-1:50 5. Rozwinięcie kanalizacji sanitarne- piony P6 - P7-1:50 6. Rozwinięcie instalacji wodociągowej - 1: Rozwinięcie instalacji wodociągowej - 1: 50 2

3 I. CZĘŚĆ OPISOWA 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest dokumentacja techniczna obejmująca wewnętrzne instalacje: wody zimnej i ciepłej wody uŝytkowej kanalizacji sanitarnej. Instalacjci p.poŝarowej 2. PODSTAWA OPRACOWANIA Zlecenie Projekty związane a w szczególności: Inwentaryzacja budowlano-instalacyjna pod potrzeby projektu. Uzgodnienia z Inwestorem. Obowiązujące normy i przepisy: o Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75/2002). o Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z 12 kwietnia 2006r w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 80 poz.563). o o W.T.W i O. Instalacji wodociągowych COBRTI INSTAL Zabezpieczenie wody przed wtórnym zanieczyszczeniem. Wymagania Techniczne COBRTI INSTAL. 3. OPIS TECHNICZNY PROJEKTOWANYCH INSTALACJI 3.1 INSTALACJA WODOCIĄGOWA Opracowanie zawiera projekt wykonawczy instalacji wewnętrznej wody i kanalizacji sanitarnej gminnym w Rychwałdzie Trasy instalaci i wpięcie się do istniejącej kanalizacji na parterz i w piwnicy budynku wykonano zgodnie z uzgodnieniami Komendanta OSP w Rychwałdzie. Projekt nie obejmuje przyłącza wody i kanalizacji sanitarnej do budynkuprzyłącza są istniejące. Zimna woda uŝytkowa. Projektowana instalacja wody zimnej zasilana będzie z sieci gminnej - istniejącego przyłącza wodociągowego doprowadzonego do budynku na poziomie piwnic. W piwnicy ułoŝony jest pod stropem przewód wodociągowy stal ocynk Dn 50. Z przewodu tego projektuje się dwa odgałęzienia Dn 25 przewodem ocynk. Na kaŝdym odgałęzieniu zasilającym pomieszczenia przedszkola na I piętrze jest mozliwość załoŝenia: wodomierza Dn 25 szt 2 izolatora przepływów zwrotnych (zawór antyskaŝeniowy) typu BA294-6/4 A, DN25 szt 2 prod. f-my Honeywell filtra do wody pitnej z płukaniem wstecznym typu F76S-6/4 A, DN25 szt 2, prod. f-my Honeywell, 3

4 Przewody poziome naleŝy prowadzić ze spadkiem 3% o w kierunku podłączenia. Usytuowanie pionów, poziomów, z podaniem ich średnic przedstawiono na rysunkach. Zaprojektowano instalację z rozdziałem górnym: główne przewody rozdzielcze zasilające piony wodociągowe poprowadzono nad sufitem I piętra. na wspornikach ściennych. piony zasilające podejścia pod armaturę czerpalną poprowadzono w bruzdach ściennych wraz z podejściami zasilającymi punkty czerpalne, całość zgodnie z projektem. Całą instalację wykonać z rur stalowych ocynkowanych łączonych na gwint. Armaturę czerpalną stojącą na przyborach podłączyć za pomocą węŝyków w oplocie stalowym, lub na sztyfno do wylotów rur w ścianie. Instalację naleŝy wyposaŝyć w typową armaturę odcinającą i czerpalną zgodnie z Projektem Technologii dla obiektu. Ciepła woda uŝytkowa. Projektowana instalacja ciepłej wody uŝytkowej zasilana będzie z podgrzewaczy pojemnościowych V = d,m 3 szt 3 usytuowanych w 3 róŝnych miejscach w celu szybkiego dostępu do ciepłej wody. Przewody wody ciepłej i cyrkulacji prowadzić obok przewodów wody zimnej. Rurociągi z rur: Całą instalację wykonać z rur stalowych ocynkowanych ciśnienie 10 bar. Armatura jak dla instalacji zimnej wody. Ponadto naleŝy zainstalować: - zawory kulowe odcinające ze spustem na podejściach pod piony zimneji ciepłej wody. - zawory kulowe odcinające na podłączeniach do armatury czerpalnej. Prowadzenie i montaŝ instalacji wody zimnej i ciepłej. Przewody mocować do ścian (stropów) przy pomocy punktów stałych i przesuwnych. Kompensację wydłuŝeń zapewnić w sposób naturalny poprzez zmianę kierunku prowadzenia przewodów, Przejścia rurociągów przez przegrody budowlane wykonać w stalowych rurach ochronnych z uszczelnieniem przejść materiałem plastycznym. Projektowana minimalna grubość izolacji: Izolacja przewodów instalacji wody zimnej. RODZAJ INSTALACJI GŁÓWNE PRZEWODY ROZDZIELCZE, PIONY, PRZEWODY POZIOME GRUBOŚĆ IZOLACJI 13 mm/ THERMAFLEX FR (pianka polietylenowa) Izolacja przewodów instalacji wody ciepłej Projektowana grubość izolacji: RUROCIĄGI DO DN20 RODZAJ INSTALACJI GRUBOŚĆ IZOLACJI 20 mm/ THERMAFLEX FR (pianka polietylenowa) 4

5 PRÓBY SZCZELNOŚCI INSTALACJI WODY ZIMNEJ i CIEPŁEJ Próbę szczelności naleŝy przeprowadzić po zmontowaniu instalacji a przed zakryciem bruzd i kanałów oraz przed wykonaniem izolacji. Przed próbą naleŝy napełnić instalację wodą oraz dokładnie odpowietrzyć. Wymagane ciśnienia próbne podczas przeprowadzania badań szczelności instalacji: RODZAJ INSTALACJI INSTALACJA WODY ZIMNEJ INSTALACJA WODY CIEPŁEJ WYMAGANE CIŚNIENIE PRÓBNE 1,5 X NAJWYśSZE CIŚNIENIE ROBOCZE 1,5 X NAJWYśSZE CIŚNIENIE ROBOCZE Manometr naleŝy podłączyć w najniŝszym punkcie badanej instalacji. Próbę szczelności naleŝy przeprowadzić zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru rurociągów ze stali. Instalację wody ciepłej po pozytywnym wyniku badania poddać próbie pracy na gorąco przy parametrach obliczeniowych (60/55). W czasie próby na gorąco naleŝy sprawdzić zachowanie się punktów stałych i przesuwnych. Po pozytywnym wyniku prób instalacje wody zimnej i ciepłej naleŝy przepłukać wodą i przekazać do eksploatacji. Z próby naleŝy sporządzić protokół szczelności. Po przeprowadzonych próbach szczelności naleŝy wykonać odbiory instalacji przewidziane w: W.T.W i O. Instalacji wodociągowych COBRTI INSTAL. Instalacja wodociągowa przeciwpoŝarowa - istniejąca W budynku istnieje instalacja p. poŝarowa. Na kaŝdej klalce schodowej (szt 2) zamontowany jest hydrant Dn 25 na poziomie między patrerem a I piętrem. Do kaŝdeho hydrantu doprowadzony jest przewód wodociągowystalowy Dn 40. Minimalna wartość ciśnienia dyspozycyjnego na podłączeniu instalacji przeciwpoŝarowej, dla zapewnienia wymaganych parametrów techniczno-uŝytkowych projektowanej instalacji ma wynosić: pmin. = 0.30 MPa. Istniejąca wewnętrzną instalacja wodociągowa przeciwpoŝarowa z rozdziałem górnym pracuje jako instalację nawodniona. Lokalizację oraz rodzaj hydrantów wewnętrznych przedstawiono na rysunkach. Armatura. Instalację naleŝy wyposaŝyć w: hydranty wewnętrzne 25 z węŝem półsztywnym, prądownica hydrantowa typ PWh-25 (prod. f-my Supron 3. Instalację naleŝy uzupełnic oraz dokonać jej odbioru zgodnie z: W.T.W i O. Instalacji wodociągowych COBRTI INSTAL. PN-B Ochrona przeciwpoŝarowa budynków. PrzeciwpoŜarowe zaopatrzenie wodne. Instalacja wodociągowa przeciwpoŝarowa. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z 12 kwietnia 2006r w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 80 poz.563). 5

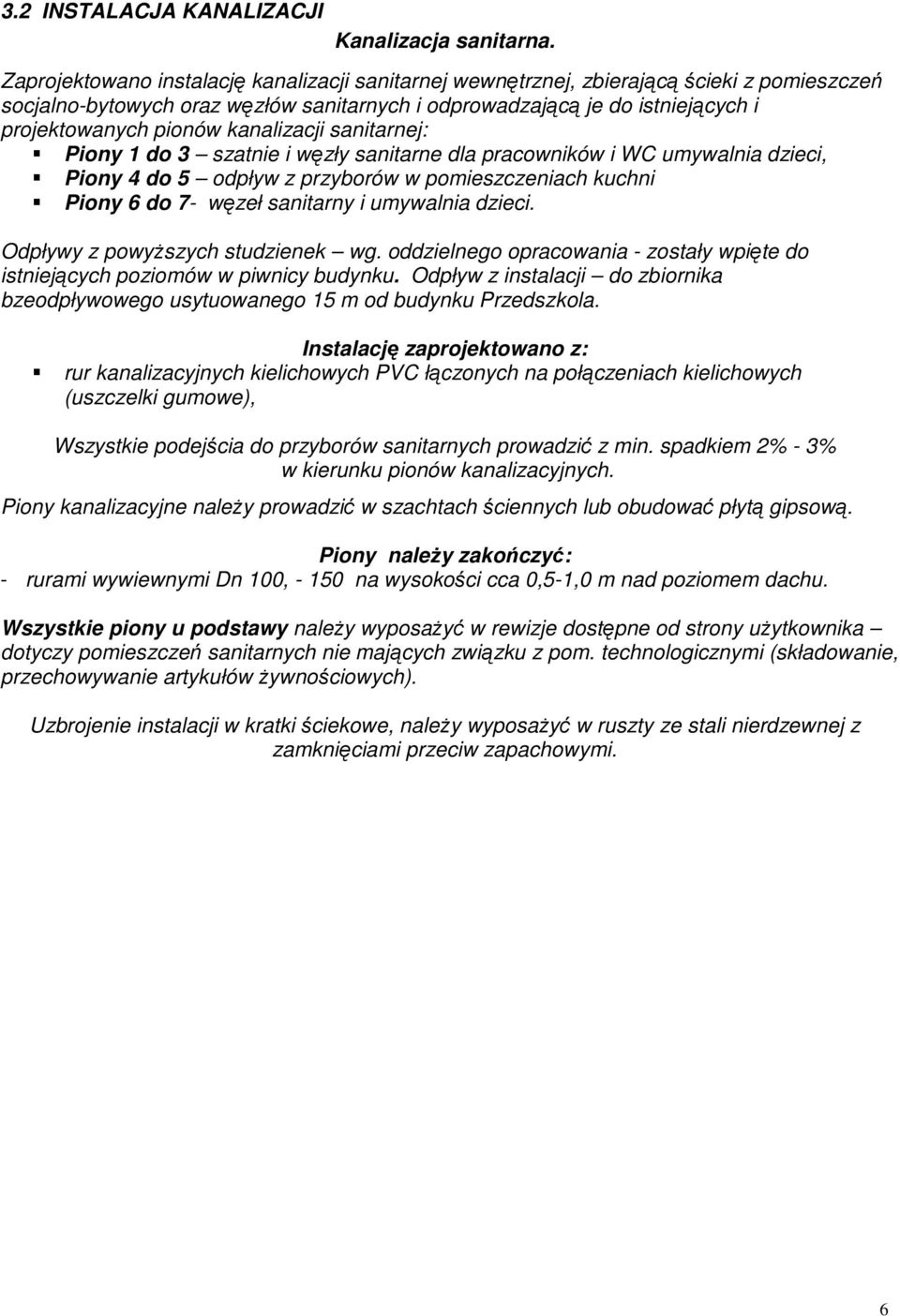

6 3.2 INSTALACJA KANALIZACJI Kanalizacja sanitarna. Zaprojektowano instalację kanalizacji sanitarnej wewnętrznej, zbierającą ścieki z pomieszczeń socjalno-bytowych oraz węzłów sanitarnych i odprowadzającą je do istniejących i projektowanych pionów kanalizacji sanitarnej: Piony 1 do 3 szatnie i węzły sanitarne dla pracowników i WC umywalnia dzieci, Piony 4 do 5 odpływ z przyborów w pomieszczeniach kuchni Piony 6 do 7- węzeł sanitarny i umywalnia dzieci. Odpływy z powyŝszych studzienek wg. oddzielnego opracowania - zostały wpięte do istniejących poziomów w piwnicy budynku. Odpływ z instalacji do zbiornika bzeodpływowego usytuowanego 15 m od budynku Przedszkola. Instalację zaprojektowano z: rur kanalizacyjnych kielichowych PVC łączonych na połączeniach kielichowych (uszczelki gumowe), Wszystkie podejścia do przyborów sanitarnych prowadzić z min. spadkiem 2% - 3% w kierunku pionów kanalizacyjnych. Piony kanalizacyjne naleŝy prowadzić w szachtach ściennych lub obudować płytą gipsową. Piony naleŝy zakończyć: - rurami wywiewnymi Dn 100, na wysokości cca 0,5-1,0 m nad poziomem dachu. Wszystkie piony u podstawy naleŝy wyposaŝyć w rewizje dostępne od strony uŝytkownika dotyczy pomieszczeń sanitarnych nie mających związku z pom. technologicznymi (składowanie, przechowywanie artykułów Ŝywnościowych). Uzbrojenie instalacji w kratki ściekowe, naleŝy wyposaŝyć w ruszty ze stali nierdzewnej z zamknięciami przeciw zapachowymi. 6

7 4. ZESTAWIENIE MATERIAŁÓW Instalacja zimnej, ciepłej i cyrkulacji ciepłej wody uŝytkowej. Lp. URZĄDZENIE ILOŚĆ PRODUCENT DYSTRYBUTOR/UWAGI 1. Armatura czerpalna kpl. wg. Projektu Technologii 2. Rura stalowa ocynk φ 15 mm φ 20 mm φ 25mm 115 mb 38 mb 14 mb stalowa ocynkowana 3. Kształtki Ŝeliwo ocynk. szt. wg obmiaru 4. Zawór kulowy odcinający do wody pitnej PN16, gwint. DN 15 DN 15 DN 25 6 szt. 9 szt. 2 szt. Jordanów Kurek ze złączką do węŝa 7 szt. 7. Otulina izolacyjna Thermaflex FR, mb. Thermaflex / grubość i wielkość izolacji zgodnie z opisem technicznym i obmiarem wg poz 2 Instalacja kanalizacji sanitarnej Lp. URZĄDZENIE ILOŚĆ PRODUCENT DYSTRYBUTOR/UWAGI 1. Ubikacja kompakt 5 kpl. 3. Rura kanalizacyjna PVC fi mb. Uponor 4. Rura kanalizacyjna PVC fi mb. Uponor 5. Rura kanalizacyjna PVC fi mb. Uponor 6. Kształtki kanalizacyjne wg obmiaru 7. Rewizja PVC fi szt. Uponor 9. Zawór napowietrzający fi50 6szt. HL 10. Rura wywiewna pionu PVC fi 110/160 3 szt. Uponor 12. Wpust podłogowy fi50 z moŝliwością czyszczenia, z barierą zapachową, ruszt stal nierdzewna 13 Umywalki + baterie 10 szt 15 Zlew 1-komorowy+ baterie 4 szt 15 Zlew 2-komorowy+ baterie 1 szt 17 Basen+ baterie 3 kpl 19 Kurki ze złączką do węŝa 7 szt 6 szt. Viega /HL, typ Dla przyborów naleŝy dobrać syfony odpływowe oraz atestowane węŝyki podłączeniowe (Dn15 w oplocie stalowym). + zawory odcinające 7
