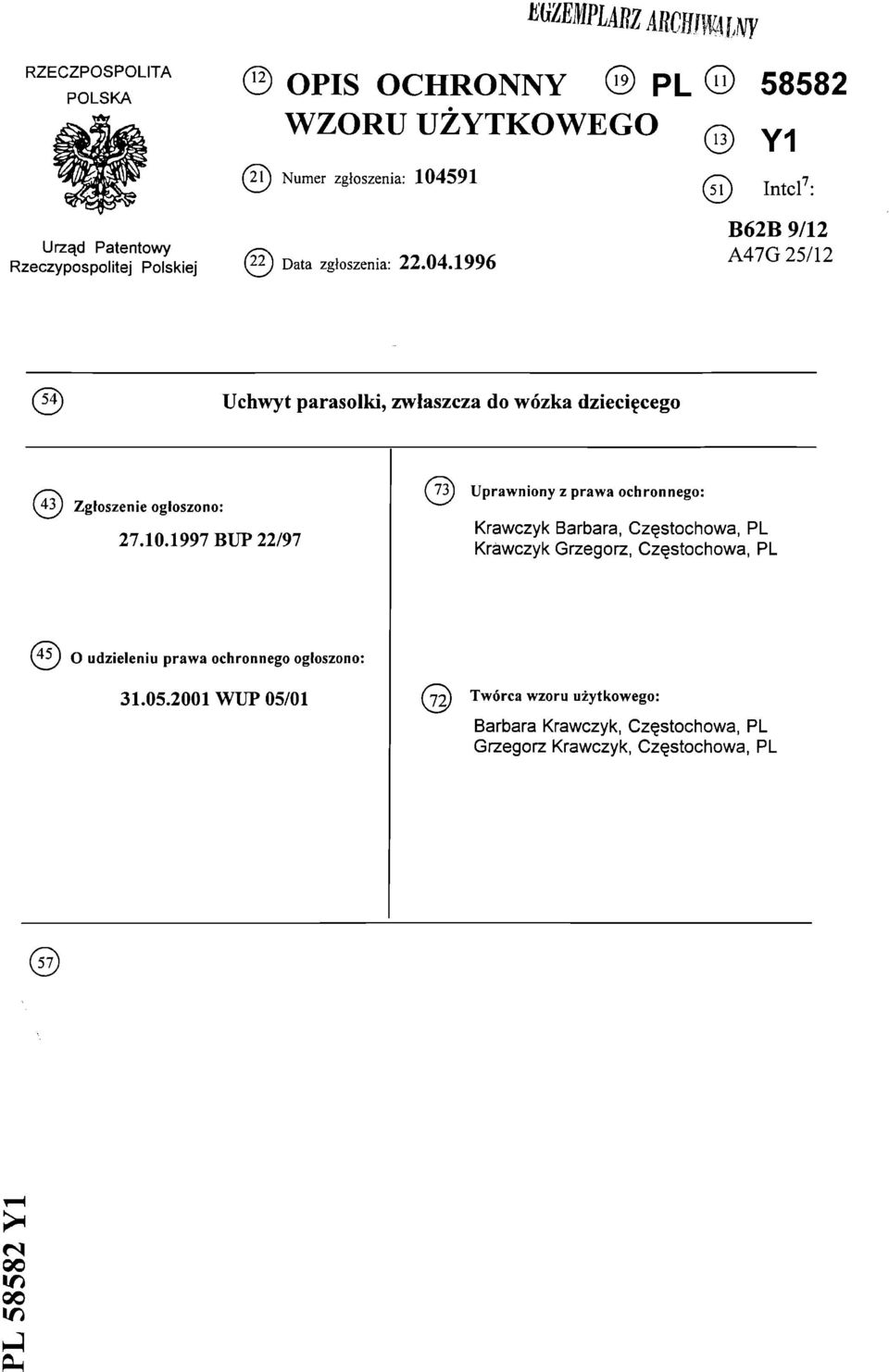

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej 19 OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2?) Numer zgłoszenia: Data zgłoszenia: ) Y1 0 Intel7: B62B 9/12 A47G 25/12 Uchwyt parasolki, zwłaszcza do wózka dziecięcego (43) Zgłoszenie ogłoszono: BUP 22/97 Uprawniony z prawa ochronnego: Krawczyk Barbara, Częstochowa, PL Krawczyk Grzegorz, Częstochowa, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 05/01 Twórca wzoru użytkowego: Barbara Krawczyk, Częstochowa, PL Grzegorz Krawczyk, Częstochowa, PL Oh

2 AOlł5Qi'0JdL QiS8S&j Uchwyt parasolki, zwłaszcza do wózka dziecięcego. Przedmiotem wzoru użytkowego jest uchwyt parasolki, zwłaszcza do wózka dziecięcego, który stosowany może być także jako uchwyt parasolki mocowanej do innych elementów takich jak krzesełka, stoliki, bądź meble ogrodowe lub balkonowe. Konstrukcje dotychczas powszechnie stosowanych uchwytów do parasolek mają kształt jedno lub dwuczęściowej obejmy mocowanej na rurkach wózka i równocześnie mocującej uchwyt parasolki. Tak np. z opisu wzoru użytkowego Ru znany jest uchwyt dwuczęściowy skręcany śruba i wykonany w postaci dwóch szczęk z wybraniami dostosowanymi kształtem do rączki parasolki oraz poniżej - do rurki wózka. Ulepszeniem tej konstrukcji są uchwyty sprężynowe z możliwością odchylania parasolki od pionu - lecz konstrukcja sprężyn w tych uchwytach nie zapewnia stabilności ustawienia parasolki. Ponadto są one nietrwałe, szybko zużywają się i pękają Przedmiotem wzoru użytkowego jest uchwyt składający się z mocowanej do rurki wózka dwuczęściowej obejmy skręcanej śrubą oraz ze sprężyny, która z jednej strony połączona jest trwale z obejmą, a z drugiej strony zakończona jest tulejką na nóżkę parasolki, przy czym charakteryzuje się on tym, że sprężyna tego uchwytu wypełniona jest drutami wychodzącymi z jednej strony poza jej długość i jej końce są rozchylone oraz zalane punktowo tworzywem, a z drugiej strony- otwór sprężyny

3 - 2- zamknięty jest szczelnie zaślepką. Natomiast w podstawie obejmy - powyżej trwale zamocowanej w niej śruby - wykonane są otwory dostosowane średnicą i rozstawem do wprowadzanych w nie bolców osadzanych w nakładce obejmy. Ponadto w półkolistych wgłębieniach podstawy i nakładki obejmy umieszczone są osłonowe uszczelki. Tak wykonany uchwyt stanowi funkcjonalne wyposażenie wózka umożliwia zamocowanie parasolki w dowolnym miejscu na rurkach wózka, a równocześnie umożliwia ustawienie parasolki pod każdym wymaganym kątem. Druty wypełniające sprężynę - gwarantują jej idealną, elastyczną pracę, natomiast zaślepienie otworu z jednej strony oraz wystające końce drutów z drugiej strony zapewniają prawidłowe osadzenie tulejki na sprężynie oraz obejmy na rurkach wózka chroniąc równocześnie przed przedostawaniem się tworzywa do sprężyny podczas mocowania tych elementów na wtryskarce. Równocześnie tez zastosowanie osłonowych uszczelek wykonanych z gumy lub elastycznego tworzywa umożliwia stosowanie uchwytu do wózków z rurkami o różnych średnicach, a miękka struktura uszczelki zapewnia, że uchwyt może być dobrze zamocowany na rurce nie rysując jej powierzchni ani nie zdzierając lakieru. Przedmiot wzoru użytkowego uwidoczniony jest na rysunku, na którym fig. 1 - przedstawia widok złożonego uchwytu, fig. 2 - przedstawia przekrój poprzeczny sprężyny, fig. 3 - przedstawia przekrój podłużny sprężyny, fig. 4 - przedstawia widok uchwytu z zamocowaną tulejką oraz jedną częścią obejmy tj. jej podstawą i fig. 5 - przedstawia rzut drugiej części obejmy tj. nakładki. Jak pokazano na rysunku - uchwyt składa się ze sprężyny 1 oraz umiejscowionej na niej z jednej strony - tulejki 2 na nóżkę parasolki, a z drugiej strony - dwudzielnej obejmy 3_ mocowanej na rurce wózka. Wnętrze sprężyny 1 wypełnione jest drutami 4, które z jednej strony - wychodząc poza długość sprężyny 1 - mają końce rozchylone w różnych kierunkach i zalane punktowo tworzywem 5 usztywniającym to zakończenie oraz zabezpieczającym druty 4 przed obrotami i przekręcaniem wewnątrz sprężyny 1. W konsekwencji zapewnia to prawidłową prace sprężyny 1 tj. jej zginanie, utrzymywanie w ustawionej pozycji, a także powrót do pierwotnej pozycji wyjściowej. Z drugiej strony otwór sprężyny 1 jest szczelnie zamknięty zaślepką 6, najczęściej z kleju akrylowego - co również zabezpiecza sprężynę 1 przed dostaniem się do jej

4 -5- wnętrza tworzywa w czasie osadzania na tym końcu elementu tworzywowego. W przypadku bowiem dostania się tworzywa do wnętrza sprężynyj, działałoby to na nią destruktywnie i utrudniałoby prawidłowąjej pracę. Obejma 3 mocująca cały uchwyt do rurki wózka jest dwudzielna. Składa się mianowicie z podstawy 7 połączonej trwale ze sprężyną J^oraz z nakładki 8 łączonej z podstawą 7 obejmy 3. W podstawie 7 wykonane są otwory 9 oraz zamocowana jest śruba 10, a poniżej wykonane jest półkoliste wgłębienie H z umieszczoną w nim gumową uszczelką 12. Natomiast w drugiej części obejmy 3 tj. w nakładce 8 łączonej z podstawą 7- wykonany jest otwór H, przez który przechodzi śruba 10 i na którą nakręcana jest motylkowa nakrętka 14. Powyżej na powierzchni nakładki 8 umiejscowione są bolce 15 dostosowane rozstawem i średnicami do otworów 9, a poniżej znajduje się także półkoliste wgłębienie 16 z umieszczoną w nim gumową uszczelką 17 osłaniającą przed uszkodzeniami rurki wózka podczas mocowania na nich obejmy 1. Po złączeniu obydwu części tj.. podstawy 7 i nakładki 8 obejmy 1 i skręceniu ich przy pomocy nakrętki 14 i śruby 10 - bolce 15, które wchodzą do otworów 9 - usztywniają połączenie, natomiast gumowe uszczelki 12 i 17 przylegają dokładnie i ściśle do rurki wózka nie obdzierając lakieru ani też nie rysując powierzchni rurek. mqr inż. Helena Dawid /

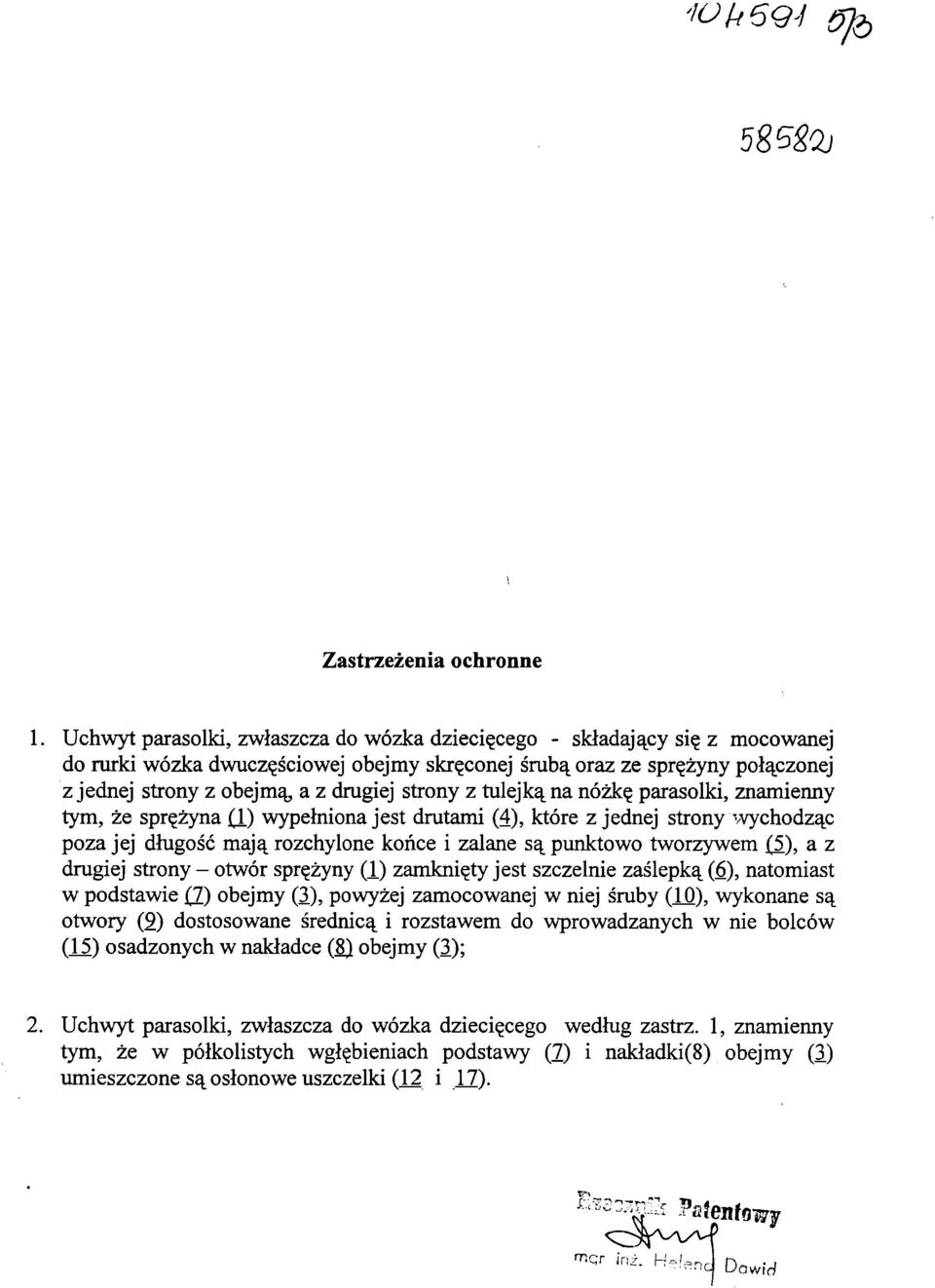

5 'iolt591 $fo 58<5gQj Zastrzeżenia ochronne 1. Uchwyt parasolki, zwłaszcza do wózka dziecięcego - składający się z mocowanej do rurki wózka dwuczęściowej obejmy skręconej śrubą oraz ze sprężyny połączonej z jednej strony z obejmą, a z drugiej strony z tulejką na nóżkę parasolki, znamienny tym, że sprężyna (1) wypełniona jest drutami (4), które z jednej strony wychodząc poza jej długość mają rozchylone końce i zalane są punktowo tworzywem (5), a z drugiej strony - otwór sprężyny (1) zamknięty jest szczelnie zaślepką (6), natomiast w podstawie (7) obejmy (3), powyżej zamocowanej w niej śruby (10). wykonane są otwory (9) dostosowane średnicą i rozstawem do wprowadzanych w nie bolców (15) osadzonych w nakładce (8) obejmy (3); Uchwyt parasolki, zwłaszcza do wózka dziecięcego według zastrz. 1, znamienny tym, że w półkolistych wgłębieniach podstawy (7) i nakładki(8) obejmy (3) umieszczone są osłonowe uszczelki (12 i 17). Ife:^"> v ^^Bt^ w'qr Inż. H-U^nd Dawid

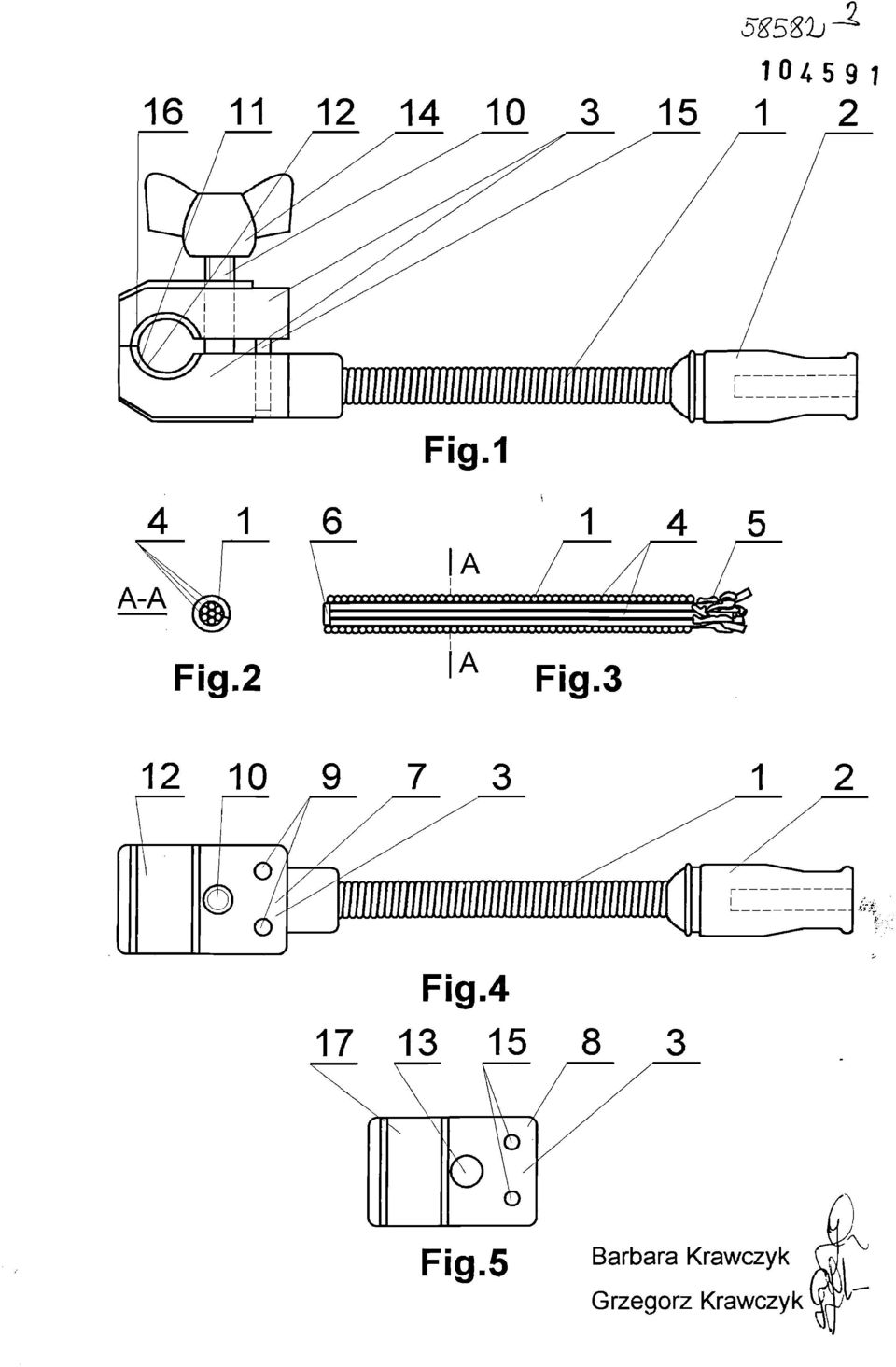

6 ^ A 1 Fig.2 i cc ŁUUU X U X UJUUUUL^.UUJUUaiJUUUUUUUUUUU A Fig.3 trrrrmyrryyyyrry^rrrrm-rrmi-rrt-rrrrrrrr^rrrłhrrrrrrrir Fig Fig.5 Barbara Krawczyk Grzegorz Krawczyk
