page 1 / 307 Przecinarka taśmowa Basic 270/60 GH - 1 Parametry: producent: IMET model: Basic 270/60 GH Opis: Zakres cięcia od 0 do 60 stopni w lewo

Transkrypt

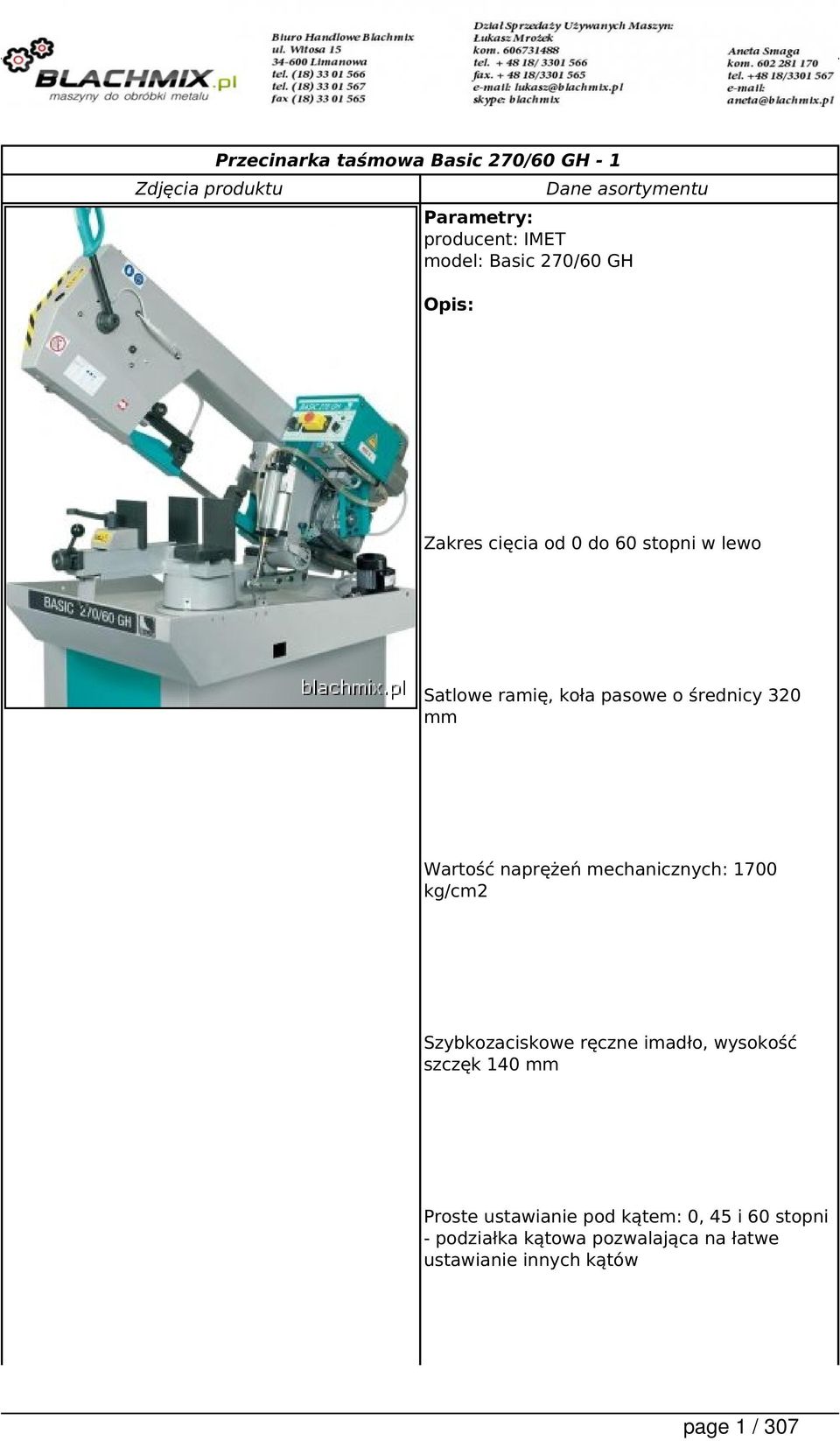

1 Przecinarka taśmowa Basic 270/60 GH - 1 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: Basic 270/60 GH Opis: Zakres cięcia od 0 do 60 stopni w lewo Satlowe ramię, koła pasowe o średnicy 320 mm Wartość naprężeń mechanicznych: 1700 kg/cm2 Szybkozaciskowe ręczne imadło, wysokość szczęk 140 mm Proste ustawianie pod kątem: 0, 45 i 60 stopni - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów page 1 / 307

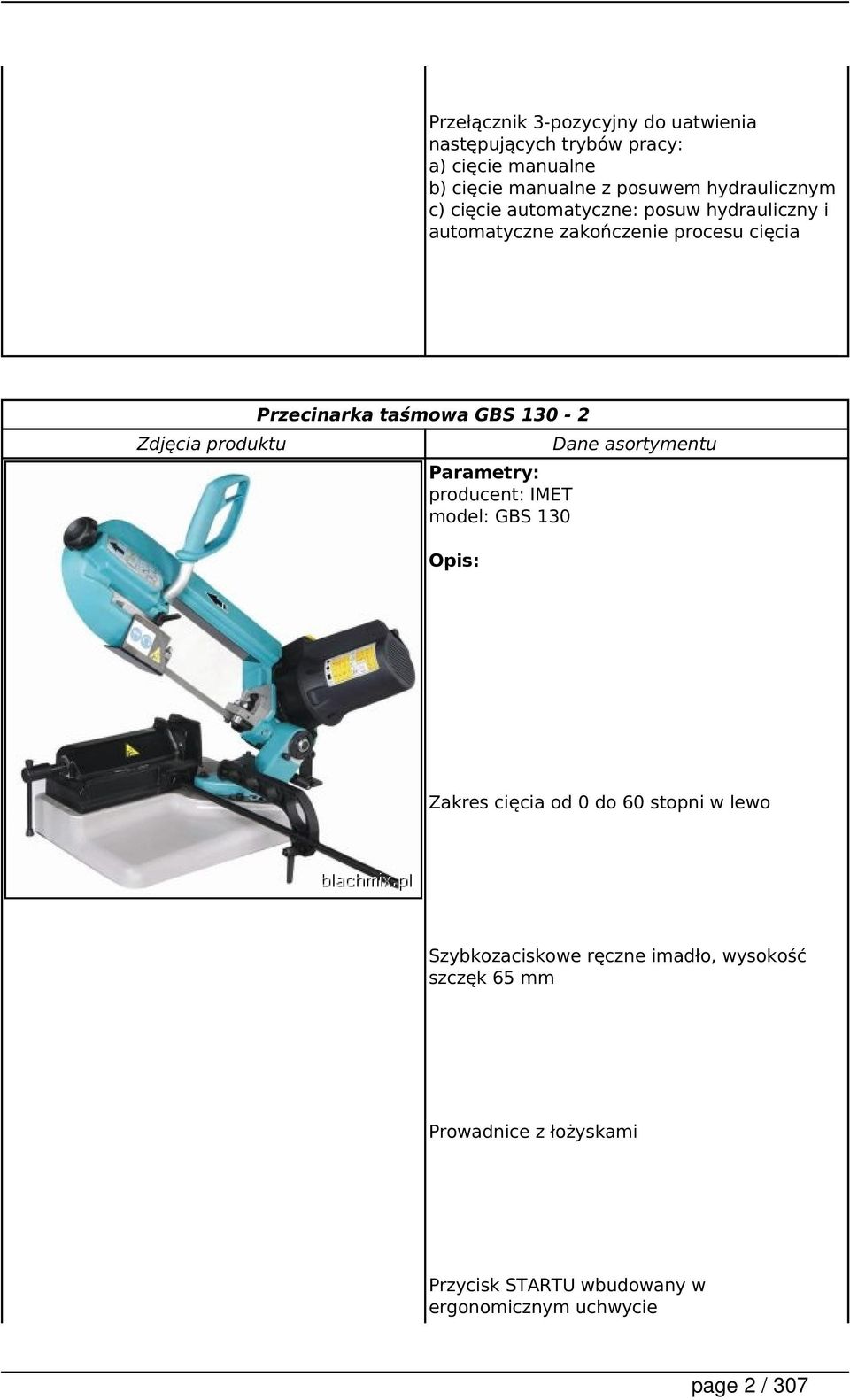

2 Przełącznik 3-pozycyjny do uatwienia następujących trybów pracy: a) cięcie manualne b) cięcie manualne z posuwem hydraulicznym c) cięcie automatyczne: posuw hydrauliczny i automatyczne zakończenie procesu cięcia Przecinarka taśmowa GBS Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: GBS 130 Opis: Zakres cięcia od 0 do 60 stopni w lewo Szybkozaciskowe ręczne imadło, wysokość szczęk 65 mm Prowadnice z łożyskami Przycisk STARTU wbudowany w ergonomicznym uchwycie page 2 / 307

3 Praktyczna blokada ramy umożliwiająca łatwy tranport page 3 / 307

4 Przecinarka taśmowa GBS Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: GBS 171 Opis: Przecinarka manualna Zakres cięcia od 0 do 60 stopni w lewo Szybkozaciskowe ręczne imadło, wysokość szczęk 95 mm Prowadnice z łożyskami Przycisk STARTU wbudowany w ergonomicznym uchwycie page 4 / 307

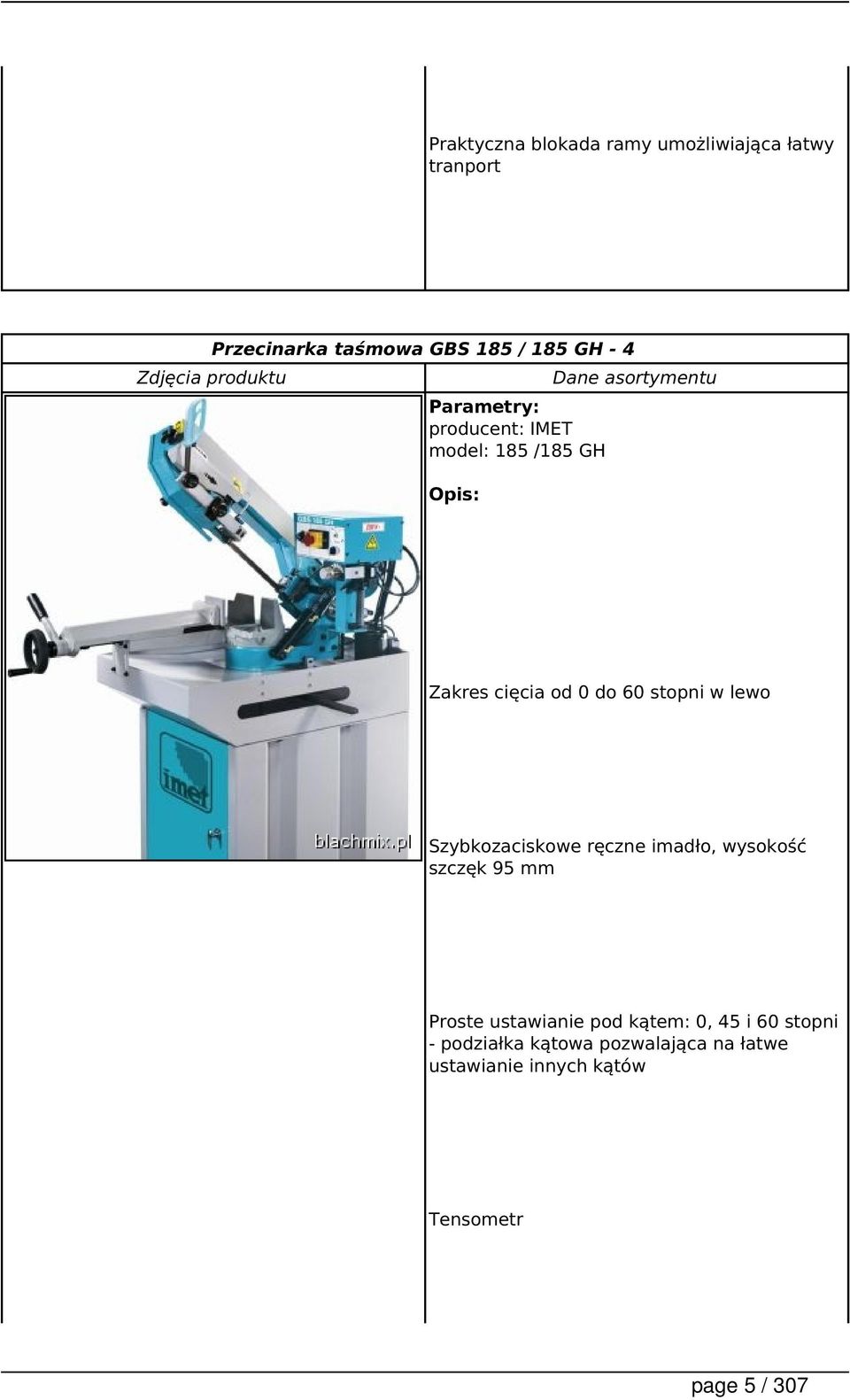

5 Praktyczna blokada ramy umożliwiająca łatwy tranport Przecinarka taśmowa GBS 185 / 185 GH - 4 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: 185 /185 GH Opis: Zakres cięcia od 0 do 60 stopni w lewo Szybkozaciskowe ręczne imadło, wysokość szczęk 95 mm Proste ustawianie pod kątem: 0, 45 i 60 stopni - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Tensometr page 5 / 307

6 Koła pasowe o średnicy 260 mm, prowadnice z łożyskami Przełącznik 3-pozycyjny do uatwienia następujących trybów pracy: a) cięcie manualne b) ciecie manualne z posuwem hydraulicznym c) cięcie automatyczne:posuw hydrauliczny, automatyczne zakończenie procesu cięcia Wartość naprężeń mechanicznych 1000 kg/cm2 page 6 / 307

7 Przecinarka taśmowa GBS 218 / 218 GH - 5 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: GBS 218 / 218 GH Opis: Zakres cięcia od 0 do 60 stopni w lewo Proste ustawianie pod kątem: 0, 45 i 60 stopni - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Tensometr Wartość naprężeń mechanicznych 1500 kg/cm2 Przełącznik 3-pozycyjny do uatwienia następujących trybów pracy: a) cięcie manualne b) ciecie manualne z posuwem hydraulicznym c) cięcie automatyczne: posuw hydrauliczny, automatyczne zakończenie procesu cięcia page 7 / 307

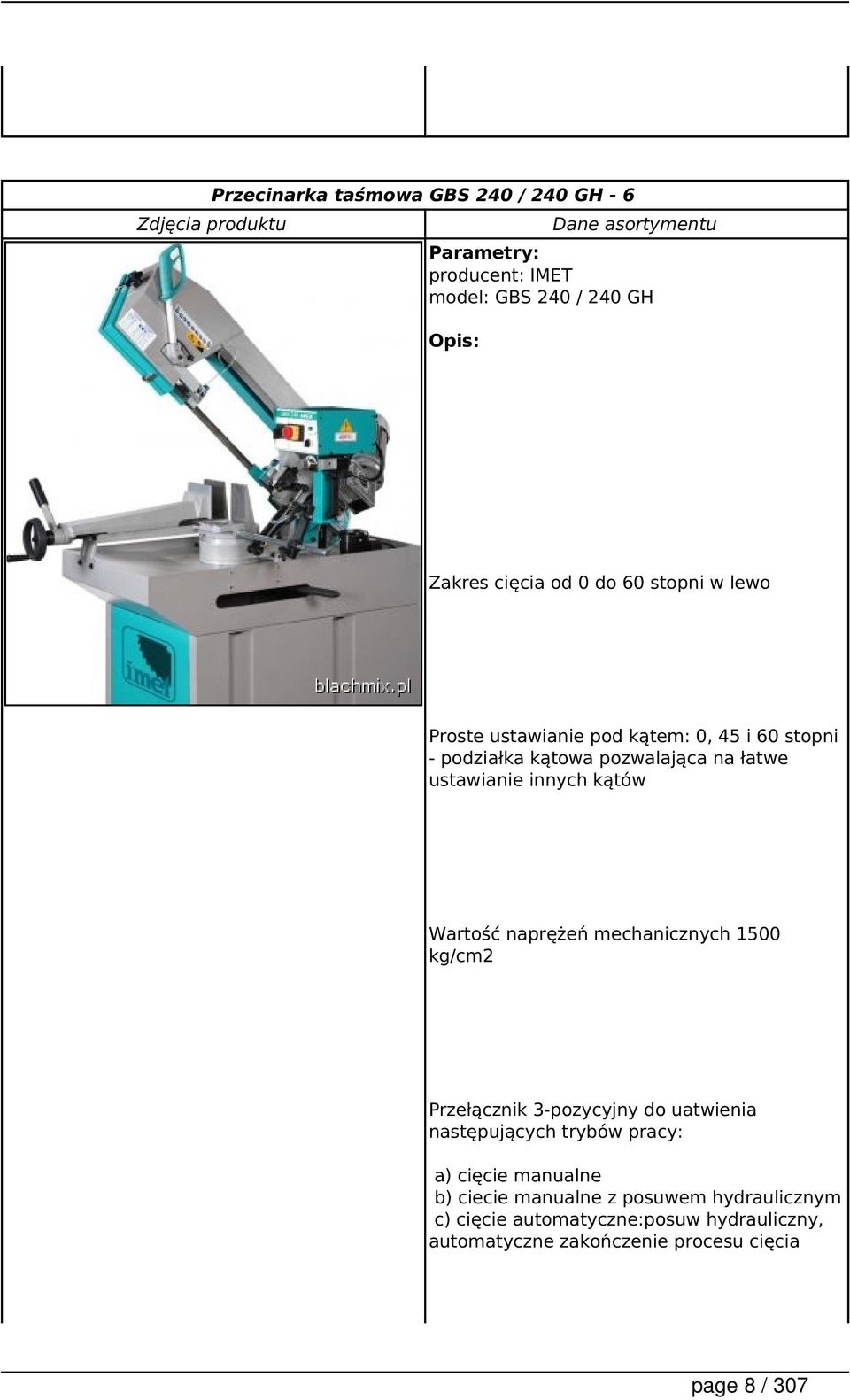

8 Przecinarka taśmowa GBS 240 / 240 GH - 6 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: GBS 240 / 240 GH Opis: Zakres cięcia od 0 do 60 stopni w lewo Proste ustawianie pod kątem: 0, 45 i 60 stopni - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Wartość naprężeń mechanicznych 1500 kg/cm2 Przełącznik 3-pozycyjny do uatwienia następujących trybów pracy: a) cięcie manualne b) ciecie manualne z posuwem hydraulicznym c) cięcie automatyczne:posuw hydrauliczny, automatyczne zakończenie procesu cięcia page 8 / 307

9 page 9 / 307

10 Przecinarka taśmowa BS 300 PLUS SHI - 7 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model:bs 300 PLUS SH Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo oraz od 0 do 45 stopni w prawo Satlowe ramię, koła pasowe o średnicy 320 mm Wartość naprężeń mechanicznych: 1700 kg/cm2 Imadło szybkozaciskowe hydrauliczne z możliwością poprzecznego przesuwania po stole roboczym page 10 / 307

11 Tensometr Proste ustawianie pod kątem: 0, 45 i 60 stopni w lewo oraz 45 stopni w prawo - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Posuw ramienia sterowany hydraulicznie, Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia Element łączący stół załadowczy wyposażony w rolkę 300 mm Szeroka przestrzeń robcza, stół obrotowy o średnicy 418 mm zintegrowany z ramą w celu uniknięcia nacięć stołu page 11 / 307

12 Przecinarka taśmowa BS 300/60 SHI - 8 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 300/60 SHI Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo Satlowe ramię, koła pasowe o średnicy 320 mm Wartość naprężeń mechanicznych: 1700 kg/cm2 Imadło pneumatyczne page 12 / 307

13 Tensometr Posuw ramienia sterowany hydraulicznie,czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia, page 13 / 307

14 Przecinarka taśmowa BS 350 SHI - 9 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 350 SHI Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo oraz od 0 do 45 stopni w prawo Stalowe ramię, koła pasowe o średnicy 30 mm Wartość naprężeń mechanicznych: 1900 kg/cm2 Imadło szybkozaciskowe hydrauliczne z możliwością poprzecznego przesuwania po stole roboczym page 14 / 307

15 Tensometr Proste ustawianie pod kątem: 0, 45 i 60 stopni w lewo oraz 45 stopni w prawo - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Posuw ramienia sterowany hydraulicznie, Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia Element łączący stół załadowczy wyposażony w rolkę 400 mm Szeroka przestrzeń robcza, stół obrotowy o średnicy 460 mm zintegrowany z ramą w celu uniknięcia nacięć stołu page 15 / 307

16 Szczotka czyszcząca ostrze, zderzak Przecinarka taśmowa BS 400 SHI - 10 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 400 SHI Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo oraz od 0 do 45 stopni w prawo Stalowe ramię, koła pasowe o średnicy 360 mm Wartość naprężeń mechanicznych: 2000 kg/cm2 page 16 / 307

17 Imadło szybkozaciskowe hydrauliczne z możliwością poprzecznego przesuwania po stole roboczym Tensometr Proste ustawianie pod kątem: 0, 45 i 60 stopni w lewo oraz 45 stopni w prawo - podziałka kątowa pozwalająca na łatwe ustawianie innych kątów Posuw ramienia sterowany hydraulicznie Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia Element łączący stół załadowczy wyposażony w rolkę 450 mm Szeroka przestrzeń robcza, stół obrotowy o średnicy 460 mm zintegrowany z ramą w celu page 17 / 307

18 uniknięcia nacięć stołu Szczotka czyszcząca ostrze, zderzak page 18 / 307

19 Przecinarka taśmowa KS 450 FT - 11 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: KS 450 FT Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo i prawo Proste ustawianie pod kątem: 0, 45 stopni w lewo i w prawo Stalowe ramię, koła pasowe o średnicy 360 mm Wartość naprężeń mechanicznych: 2000 kg/cm2 page 19 / 307

20 Tensometr Posuw ramienia sterowany hydraulicznie Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia Możliwość wyboru jednego z 3 trybów pracy: 1) po zakończeniu cięcia ramię podnosi się a taśma nadal się obraca 2) po zakończeniu cięcia ramię podnosi się przy nieruchomej taśmie 3) Po zakończeniu cięcia ramię zatrzymuje się Panel sterowania z kontrolkami: naciągu taśmy, zamknięcia obudowy, stanu silnika, napięcia zasilającego Przecinarka taśmowa KS Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: KS 450 Opis: page 20 / 307

21 Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo i prawo Proste ustawianie pod kątem: 0, 45 stopni w lewo i w prawo Hydrauliczne imadło z możliwością poprzecznego przesuwania po stole roboczym oraz szybkim blokowaniem i ustalaniem położenia, max. rozwartość imadła 460 mm Tensometr Posuw ramienia sterowany hydraulicznie Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie page 21 / 307

22 punktu startu cięcia Możliwość wyboru jednego z 3 trybów pracy: 1) Po zakończeniu cięcia ramię podnosi się a taśma nadal się obraca 2) Po zakończeniu cięcia ramię podnosi się przy nieruchomej taśmie 3) Po zakończeniu cięcia ramię zatrzymuje się Panel sterowania z kontrolkami: naciągu taśmy, zamknięcia obudowy, stanu silnika, napięcia zasilającego Rolki po stronie załadowczej i rozładowczej, 450 mm szerokości page 22 / 307

23 Przecinarka taśmowa KS Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: KS 620 Opis: Hydro - pneumatyczna, półautomatyczna przecinarka taśmowa Zakres cięcia od 0 do 60 stopni w lewo i prawo Proste ustawianie pod kątem: 0, 45 stopni w lewo i w prawo Hydrauliczne imadło z możliwością poprzecznego przesuwania po stole roboczym oraz szybkim blokowaniem i ustalaniem położenia, max. rozwartość imadła 620 mm, Tensometr page 23 / 307

24 Satlowe ramię, koła pasowe o średnicy 520 mm Wartość naprężeń mechanicznych: 2000 kg/cm2 Posuw ramienia sterowany hydraulicznie, Czujnik położenia pozwalający na szybki dojazd do materiału i automatyczne wykrycie punktu startu cięcia Możliwość wyboru jednego z 3 trybów pracy: 1). Po zakończeniu cięcia ramię podnosi się a taśma nadal się obraca 2) Po zakończeniu cięcia ramię podnosi się przy nieruchomej taśmie 3) Po zakończeniu cięcia ramię zatrzymuje się Panel sterowania z kontrolkami: naciągu taśmy, zamknięcia obudowy, stanu silnika, napięcia zasilającego Rolki po stronie załadowczej i rozładowczej, 630 mm szerokości page 24 / 307

25 Przecinarka taśmowa BS 300/60 AFI-E - 14 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 300/60 AFI-E Opis: Hydrauliczna automatyczna przecinarka taśmowa Zakres cięcia: od 0 do 45 w lewo w cyklu automatycznym, od 0 do 60 w lewo w cyklu półautomatycznym Po ustawieniu długości cięcia i liczby cięć można uruchomić program Sterownik PLC z możliwością programowania wszystkich operacj, monitor wyświetla prędkość ostrza, licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości page 25 / 307

26 Szybki dojazd do materiału Podajnik z imadłem, max. rozwarcie szczęk 300 mm, skok: min/max 2,5/515 mm Dobór ilości cięć: (1 9999) ustawianie z panelu sterowania Dobór ilości podań podajnika (1 29), ustawianie z panelu sterowania Manulany wybór długości ciętego materiału z odczytem cyfrowym, dokładność do 0,1mm Szczotka czyszcząca ostrze page 26 / 307

27 Przecinarka taśmowa BS 300/60 AFI-NC - 16 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 300/60 AFI-NC Opis: Hydrauliczna przecinarka taśmowa, sterowana CNC Zakres cięcia: od 0 do 45 w lewo w cyklu automatycznym, od 0 do 60 w lewo w cyklu półautomatycznym Hydrauliczne imadło, szczęki o wysokości 130 mm Wartość naprężeń mechanicznych 1700 kg/cm2 Do 99 różnych programów z 10 różnymi długościami cięcia, ilość cięć może zostać zapamiętania, możliwość powtarzania więcej page 27 / 307

28 niż raz Sterowanie CNC z możliwością programowania wszystkich operacji z automatyczną kalkulacją grubości ostrza Status maszyny wywietlany na monitorze: prędkość taśmy, licznik cięć oraz ewentualne błędy Dobór ilości cięć: ( mm) ustawianie z panelu sterowania Element łączący stół załadowczy wyposażony w dwie pionowe rolki Szczotka czyszcząca ostrze page 28 / 307

29 Przecinarka taśmowa BS 350/60 AFI-E - 17 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 350/60 AFI-E Opis: Hydrauliczna, automatyczna przecinarka taśmowa Zakres cięcia: od 0 do 60 w lewo Hydrauliczne pionowe imadło po stronie rozładowczej Po ustawieniu długości cięcia i liczby cięć można uruchomić program Sterownik PLC z możliwością programowania wszystkich operacj, monitor wyświetla prędkość ostrza, licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości page 29 / 307

30 Wartość naprężeń mechanicznych 1900 kg/cm2 Podajnik z imadłem, max. rozwarcie szczęk 350 mm, skok: min/max 4/515 mm Dobór ilości cięć: (1 9999) ustawianie z panelu sterowania Dobór ilości podań podajnika (1 29), ustawianie z panelu sterowania Manulany wybór długości ciętego materiału z odczytem cyfrowym, dokładność do 0,1mm Element łączący stół załadowczy wyposażony w dwie pionowe rolki Szczotka czyszcząca ostrze page 30 / 307

31 page 31 / 307

32 Przecinarka taśmowa BS 350/60 AFI-NC - 18 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 350/60 AFI-NC Opis: Hydrauliczna przecinarka taśmowa, sterowana CNC Zakres cięcia: od 0 do 60 w lewo Hydrauliczne pionowe imadło po stronie rozładowczej Do 99 różnych programów z 10 różnymi długościami cięcia, liczby cięć może zostać zapamiętania, możliwość powtarzania ich więcej niż raz Sterowanie CNC z możliwością programowania wszystkich operacji page 32 / 307

33 Status maszyny wywietlany na monitorze: prędkość taśmy, licznik cięć oraz ewentualne błędy Dobór ilości cięć: ( mm) ustawianie z panelu sterowania Podajnik z imadłem, max. rozwarcie szczęk 350 mm, max Skok 515 mm Element łączący stół załadowczy wyposażony w dwie pionowe rolki Szczotka czyszcząca ostrze Przecinarka taśmowa BS 400/60 AFI-E - 19 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 400/60 AFI-E Opis: page 33 / 307

34 Hydrauliczna automatyczna przecinarka taśmowa Zakres cięcia: od 0 do 60 w lewo Hydrauliczne pionowe imadło po stronie rozładowczej Wartość naprężeń mechanicznych 2000 kg/cm2 Po ustawieniu długości cięcia i liczby cięć można uruchomić program Sterownik PLC z możliwością programowania wszystkich operacj, monitor wyświetla prędkość ostrza, licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości page 34 / 307

35 Podajnik z imadłem, max. rozwarcie szczęk 400 mm, skok: min/max 4/515 mm Dobór ilości cięć: ( mm)- ustawianie z panelu sterowania Dobór ilości podań podajnika (1 29) ustawianie z panelu sterowania Manulany wybór długości ciętego materiału z odczytem cyfrowym, dokładność do 0,1 mm Element łączący stół załadowczy wyposażony w dwie pionowe rolki Szczotka czyszcząca ostrze page 35 / 307

36 Przecinarka taśmowa BS 400/60 AFI-NC - 20 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: BS 400/60 AFI-NC Opis: Hydrauliczna przecinarka taśmowa, sterowana CNC Zakres cięcia: od 0 do 60 w lewo Hydrauliczne pionowe imadło po stronie rozładowczej Do 99 różnych programów z 10 różnymi długościami cięcia, liczba cięć może zostać zapamiętania, możliwość powtarzania więcej niż raz Sterowanie CNC z możliwością programowania wszystkich operacji page 36 / 307

37 Status maszyny wywietlany na monitorze: prędkość taśmy, licznik cięć oraz ewentualne błędy Dobór ilości cięć: ( mm) ustawianie z panelu sterowania Podajnik z imadłem, max. rozwarcie szczęk 400 mm, max skok 515 mm Element łączący stół załadowczy wyposażony w dwie pionowe rolki Szczotka czyszcząca ostrze Tokarka konwencjonalna Pinacho SC 200 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 200 x 750 Opis: page 37 / 307

38 Długość obróbki: 750 mm Wznios kłów: 200 mm Średnica toczenia nad łożem: 402 mm Średnica toczenia w wybraniu mostka: 560 mm Długość wybrania mostka: 120 mm Szerokość łoża: 250 mm Przelot nad suportem: 245 mm Max. wymiar narzędzi: 20 x 20 mm Średnica przelotu wrzeciona: 42 mm Typ mocowania wrzeciona: A2-5/5 Zakres prędkości obrotowej wrzeciona: obr/min Ilość przełożeń wrzeciona: 3 Zakres I obr/min page 38 / 307

39 Zakres II obr/min Zakres III obr/min Ilość przełożeń skrzyni Nortona: 44 Posuw wzdłużny: 0,05-0,752 mm Posuw poprzeczny: 0,025-0,376 mm Zakres gwintów metryczny: 0,5-7,5 mm Średnica tulei konika: 58 mm Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Średnica podtzymki stałej: 125 mm Średnica podtrzymki ruchomej: 90 mm Moc silnik główego: 4 kw Pojemność zbiornika chłodziwa: 42 l Gabaryty maszyny: dł/szer/wys 2115/910/1625 mm Waga: page 39 / 307

40 1030 page 40 / 307

41 Tokarka konwencjonalna Pinacho SC 200 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 200 x 1000 Opis: Długość obróbki: 1000 mm Wznios kłów: 200 mm Średnica toczenia nad łożem: 402 mm Średnica toczenia w wybraniu mostka: 560 mm Długość wybrania mostka: 120 mm Szerokość łoża: 250 mm Przelot nad suportem: 245 mm Max. wymiar narzędzi: 20 x 20 mm Średnica przelotu wrzeciona: 42 mm page 41 / 307

42 Typ mocowania wrzeciona: A2-5/5 Zakres prędkości obrotowej wrzeciona: obr/min Wyposażenie standarowe Ilość przełożeń wrzeciona: 3 Zakres I obr/min Wyposażenie dodatkowe Zakres II obr/min Zakres III obr/min Ilość przełożeń skrzyni Nortona: 44 Posuw wzdłużny: 0,05-0,752 mm Posuw poprzeczny: 0,025-0,376 mm Zakres gwintów metryczny: 0,5-7,5 mm Średnica tulei konika: 58 mm page 42 / 307

43 Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Średnica podtzymki stałej: 125 mm Średnica podtrzymki ruchomej: 90 mm Moc silnik główego: 4 kw Pojemność zbiornika chłodziwa: 55 l Gabaryty maszyny: dł/szer/wys 2390/910/1625 mm Waga: 1190 kg page 43 / 307

44 Przecinarka tarczowa IDEAL Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: IDEAL 250 Opis: Ręczna przecinarka taśmowa Zakres cięcia: od 0 do 45 stopni w lewo Silnik jednofazowy Regulowane przednie imadło śrubowe Osłona tarczy tnącej Przeznaczenia: stal, żeliwo, stal wysokiej wytrzymałości page 44 / 307

45 page 45 / 307

46 Przecinarka tarczowa PERFECT Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: PERFECT 250 Opis: Ręczna przecinarka taśmowa Zakres cięcia: od 0 do 45 stopni w lewo Osłona tarczy tnącej Przeznaczenie: profile stalowe, okazjonalnie do cięcia pełnych materiałów page 46 / 307

47 Przecinarka tarczowa PERFECT Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: PERFECT 275 Opis: Ręczna przecinarka tarczowa Zakres cięcia: od 0 do 45 stopni w lewo Przeznaczenie: profile stalowe, okazjonalnie do cięcia pełnych materiałów Osłona tarczy tnącej Ślimacznica zanurzona w oleju page 47 / 307

48 System chłodzenia z pompą i filtrem w zbiorniku page 48 / 307

49 Przecinarka tarczowa PERFECT Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: PERFECT 300 Opis: Ręczna przecinarka taśmowa Zakres cięcia: od 0 do 45 stopni w lewo i w prawo Przeznaczenie: profile stalowe, okazjonalnie do cięcia pełnych materiałów Osłona tarczy tnącej Ślimacznica zanurzona w oleju System chłodzenia z pompą i filtrem w zbiorniku page 49 / 307

50 page 50 / 307

51 Przecinarka tarczowa RECORD Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: RECORD 350 Opis: Ręczna przecinarka taśmowa Zakres cięcia: od 0 do 45 stopni w lewo i w prawo Możliowść cięcia matewriałów wzdłuż dzięki zatsosowaniu obrotowego imadła Ślimacznica zanurzona w oleju Wyłącznik główny, termiczna i magnetyczna ochrona silnika Rączka do obrotu głowicy page 51 / 307

52 Szybkozaciskowe imadło z możliwością wymiany szczęk Osłona tarczy tnącej System chłodzenia z pompą i filtrem w zbiorniku Przeznaczenie: profile stalowe, okazjonalnie do cięcia pełnych materiałów (stal o wytrzymałości do 70 kg/mm2) page 52 / 307

53 Przecinarka tarczowa SIRIO Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 315 Opis: Ręczna przecinarka tarczowa Zakres cięcia: od 0 do 45 stopni w prawo oraz od 0 do 6- stopni w lewo Regulowane, szybkozaciskowe imadło z możliwością poprzecznego przesuwania po stole roboczym, z szybkim blokowaniem Skrzynia biegów zanurzona w oleju: redukcja obrotów następuje przez przekładnię ślimakową (ślimak wykonany z utwardzonej stali, ślimacznica z brązu) Podstawa z wyjmowanym zbiornikiem na wióry, zbiornik, pompa cieczy chłodzącej, Przeznaczenie: stal o wysokiej wytrzymałości page 53 / 307

54 Przecinarka tarczowa SIRIO 315 SH - 29 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 315 SH Opis: Półautomatyczna, hydropneumatyczna przecinarka tarczowa Zakres cięcia: od 0 do 45 stopni w prawo oraz od 0 do 60 stopni w lewo Płynna regulacja posuwu głowicy tnącej Szybko zaciskowymi imadłami pneumatyczne Prosta regulacja skoku głowicy (górna i dolna granica) do optymalizacji czasu cięcia Łatwa regulacja pozycji załączania i wyłączania przecinarki poprzez dwa przełączniki Przeznaczenie: stal o wysokiej wytrzymałości page 54 / 307

55 Przecinarka tarczowa SIRIO Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 370 Opis: Ręczna przecinarka tarczowa z posuwem pionowym Zakres cięcia od 0 do 45 stopni w prawo oraz od 0 do 60 stopni w lewo Regulowane, szybkozaciskowe imadło z możliwością poprzecznego przesuwania po stole roboczym, szybkie blokowanie Wersja z falownikiem poszerza zakres możliwości cięcia: od stali nierdzewnej do mosiądzu i miedzi Nylonowa szczotka czyszcząca ostrze Podstawa z wyjmowanzm zbiornikiem na wióry Wyłącznik główny z elementem blokującym i cewką minimalnego napięcia, termiczne zabezpieczenie silnika przed przeciążeniem, Przeznaczenie: stal o wysokiej wytrzymałosci page 55 / 307

56 Przecinarka tarzczowa SIRIO 370 SH-E - 31 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 370 SH-E Opis: Półautomatyczna przecinarka tarczowa z posuwem pionowym Zakres cięcia od 0 do 45 stopni w prawo oraz od 0 do 60 stopni w lewo, Wersja z falownikiem poszerza zakres możliwości cięcia: od stali nierdzewnej do mosiądzu i miedzi Sterownik PLC z możliwością programowania wszystkich operacj, monitor wyświetla prędkość ostrza, licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Regulowane, szybkozaciskowe imadło z możliwością poprzecznego przesuwania po stole roboczym, szybkie blokowanie Nylonowa szczotka czyszcząca ostrze Przeznaczenie: stal o wysokiej wytrzymałosci page 56 / 307

57 Przecinarka tarczowa SIRIO 370 AF-E - 32 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 370 AF-E Opis: Automatyczna przecinarka tarczowa z posuwem pionowym Zakres cięcia: od 0 do 45 stopni w prawo (tylko w cyklu półautomatycznym) oraz od 0 do 60 stopni w lewo Wersja z falownikiem poszerza zakres możliwości cięcia: od stali nierdzewnej do mosiądzu i miedzi Sterownik PLC z możliwością programowania wszystkich operacj,w tym punktu startu cięcia i punktu końca cięcia Monitor wyświetla prędkość ostrza,licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Regulowane, szybkozaciskowe imadło przednie z możliwością poprzecznego przesuwania po stole roboczym z szybkim blokowaniem i ustalaniem położenia Po ustawieniu długości cięcia i liczby cięć można uruchomić program Manulany wybór długości ciętego materiału z odczytem cyfrowym, dokładność do 0,1mm Podajnik z imadłem, max. rozwarcie szczęk 200 mm, skok: min 4 mm Dobór ilości cięć: (1 9999) ustawianie z panelu sterowania Dobór ilości podań podajnika (1 29), ustawianie z panelu sterowania Przeznaczenie: stal o wysokiej wytrzymałosci page 57 / 307

58 Przecinarka tarczowa SIRIO 370 AF-NC - 33 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: SIRIO 370 AF-NC Opis: Automatyczna przecinarka tarczowa, sterowana CNC Zakres cięcia: od 0 do 45 stopni w prawo (tylko w cyklu półautomatycznym) oraz od 0 do 60 stopni w lewo Wersja z falownikiem poszerza zakres możliwości cięcia: od stali nierdzewnej do mosiądzu i miedzi Regulowane, szybkozaciskowe imadło przednie z możliwością poprzecznego przesuwania po stole roboczym z szybkim blokowaniem i ustalaniem położenia Pneumatyczne imadło pionowe Programowanie wszystkich operacji z panelu sterowania, w tym również długości cięcia od 4 mm do 999 mm, z automatyczną kalkulacją ilości podań, ustalaniem punktu startu cięcia i punktu końca cięcia Monitor wyświetla prędkość ostrza,licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Podajnik z imadłem o max.rozwarciu szczęk 200 mm, skok min/max: 4/520 mm Do 99 różnych programów z 10 różnymi długościami cięcia, liczba cięć może zostać zapamiętania, możliwość powtarzania więcej niż raz Przeznaczenie: stal o wysokiej wytrzymałosci page 58 / 307

59 Tokarka tarczowa VELOX Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: VELOX 350 Opis: Ręczna przecinarka tarczowa Zakres cięcia: od 0 do 45 stopni w lewo i w prawo Głowica uchylna 45 stopni Proste zatrzymanie pod kątem 0, 15, 30 i 45 w prawo i w lewo, podziałka kątowa do ustawiania innych kątów, Silnik 3 fazowy, 2 biegowy umożliwiaia cięcie profili mosiężnych i miedzianych z zachowaniem dużej dokładności Dwa przednie szybkozaciskowe imadła ręczne z możliwością poprzecznego przesuwania po stole roboczym, Wymienne szczęki aluminiowe Przeznaczenie: aluminium, lekkie matale page 59 / 307

60 page 60 / 307

61 Przecinarka tarczowa VELOX 350 SHE - 35 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: VELOX 350 SHE Opis: Półautomatyczna przecinarka tarczowa z posuwem pionowym Zakres cięcia od 0 do 45 stopni w prawo Głowica uchylna 45 stopnie Proste zatrzymanie pod kątem 0, 15, 30 i 45 w prawo i w lewo, podziałka kątowa do ustawiania innych kątów Panel sterowania z możliwością programowania wszystkich operacji maszyny, Monitor pokazujący prędkość ostrza, licznik cięć, czas cyklu prąd silnika oraz ewentualne błędy Dwa przednie imadła pneumatyczne z możliwością poprzecznego przesuwania po stole roboczym Panel sterowaia z możliwością programowania wszystkich operacj,w tym punktu startu cięcia i punktu końca cięcia Monitor wyświetla prędkość ostrza, licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Wyłącznik główny z elementem blokującym i cewką minimalnego napięcia, termiczne zabezpieczenie silnika przed przeciążeniem Przeznaczenie: aluminium, lekkie matale page 61 / 307

62 Przecinarka tarczowa VELOX 350 AF-E - 36 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: VELOX 350 AF-E Opis: Automatyczna przecinarka tarczowa Zakres cięcia: od 0 do 45 stopni w prawo i w lewo Głowica uchylna 45 stopni Pokrętło do blokowania głowicy pod dowolnym kątem, Sterownik PLC z możliwością programowania wszystkich operacj,w tym punktu startu cięcia i punktu końca cięcia Monitor wyświetla prędkość ostrza,licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Po ustawieniu długości cięcia i liczby cięć można uruchomić program Manulany wybór długości ciętego materiału z odczytem cyfrowym, dokładność do 0,1mm Dwa przednie imadła pneumatyczne z możliwością poprzecznego przesuwania po stole roboczym, pionowe imadło pneumatyczne Podajnik z imadłem, max. rozwarcie szczęk 200 mm, skok: min/max 4/520 mm Dobór ilości cięć: (1-9999) ustawianie z panelu sterowania Dobór ilości podań podajnika (1-29), ustawianie z panelu sterowania Przeznaczenie: aluminium, lekkie metale page 62 / 307

63 Przecinarfla tarczowa VELOX 350 AF-NC - 37 Zdjęcia produktu Dane asortymentu Parametry: producent: IMET model: VELOX 350 AF-NC Opis: Automatyczna przecinarka tarczowa, sterowana CNC Zakres cięcia: od 0 do 45 stopni w prawo i w lewo Głowica uchylna 45 stopni Proste zatrzymanie pod kątem 0, 15, 30 i 45 w prawo i w lewo, podziałka kątowa do ustawiania innych kątów Programowanie wszystkich operacji z panelu sterowania, w tym również długości cięcia od 4 mm, z automatyczną kalkulacją ilości podań, ustalaniem punktu startu cięcia i punktu końca cięcia Monitor wyświetla prędkość ostrza,licznik cięć, czas cyklu, prąd silnika oraz ewentualne nieprawidłowości Podajnik z imadłem o max.rozwarciu szczęk 200 mm, skok min/max 4/520 mm Do 99 różnych programów z 10 różnymi długościami i ilościami cięcia Dwa przednie imadła pneumatyczne z możliwością poprzecznego przesuwania po stole roboczym, pionowe imadło pneumatyczne, Wyłącznik główny z elementem blokującym i cewką minimalnego napięcia, termiczne zabezpieczenie silnika przed przeciążeniem, Wersja z falownikiem poszerza zakres możliwości cięcia: od stali nierdzewnej do mosiądzu i miedzi Regulowane, szybkozaciskowe imadło przednie z możliwością poprzecznego przesuwania po stole roboczym z szybkim blokowaniem i ustalaniem położenia Pneumatyczne imadło pionowe Przeznaczenie: aluminium, metale lekkie page 63 / 307

64 Tokarka konwencjonalna Pinacho SC 250 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 250 x 1000 Opis: Długość obróbki: 1000 mm Wznios kłów: 250 mm Średnica toczenia nad łożem: 502 mm Średnica toczenia w wybraniu mostka: 700 mm Długość wybrania mostka: 160 mm Szerokość łoża: 300 mm Przelot nad suportem: 310 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 58 mm / 105 mm Typ mocowania wrzeciona: A2-6/6 / A2-8/8 Zakres prędkości obrotowej wrzeciona: obr/min page 64 / 307

65 Ilość przełożeń wrzeciona: 3 Zakres I / obr/min Zakres II / obr/min Zakres III / obr/min Ilość przełożeń skrzyni Nortona: 44 Posuw wzdłużny: 0,05-0,752 mm Posuw poprzeczny: 0,02-0,296 mm Zakres gwintów metryczny: 0,5-7,5 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Średnica podtzymki stałej: 145 mm Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 5,5 kw page 65 / 307

66 Pojemność zbiornika chłodziwa: 67 Gabaryty maszyny: dł/szer/wys 2700/950/1750 mm Waga: 1520 kg Tokarka konwencjonalna Pinacho SC 250 x Zdjęcia produktu Dane asortymentu Parametry: producent: PINACHO model: SC 250 x 1500 Opis: Długość obróbki: 1500 mm Wznios kłów: 250 mm Średnica toczenia nad łożem: 502 mm Średnica toczenia w wybraniu mostka: 700 mm Długość wybrania mostka: 160 mm page 66 / 307

67 Szerokość łoża: 300 mm Przelot nad suportem: 310 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 58 mm 105 mm Typ mocowania wrzeciona: A2-6/6 A2-8/8 Zakres prędkości obrotowej wrzeciona: obr/min Ilość przełożeń wrzeciona: 3 Zakres I obr/min obr/min Zakres II obr/min obr/min Zakres III obr/min obr/min Ilość przełożeń skrzyni Nortona: 44 Posuw wzdłużny: 0,05-0,752 mm Posuw poprzeczny: 0,02-0,296 mm page 67 / 307

68 Zakres gwintów metryczny: 0,5-7,5 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Średnica podtzymki stałej: 145 mm Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 5,5 kw Pojemność zbiornika chłodziwa: 92 l Gabaryty maszyny: dł/szer/wys 3200/950/1750 mm Waga: 1680 kg page 68 / 307

69 Tokarka konwencjonalna Pinacho SC 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 325 x 1000 Opis: Długość obróbki: 1000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Średnica toczenia w wybraniu mostka: 910 mm Długość wybrania mostka: 220 mm Szerokość łoża: 350 mm Przelot nad suportem: 450 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona: A2-6/6 A2-11/11 Zakres prędkości obrotowej wrzeciona: obr/min page 69 / 307

70 Ilość przełożeń wrzeciona: 3 Zakres I obr/min obr/min Zakres II obr/min obr/min Zakres III obr/min obr/min Ilość przełożeń skrzyni Nortona: 55 Posuw wzdłużny: 0,05-1,5 mm Posuw poprzeczny: 0,025-0,752 mm Zakres gwintów metryczny: 0,5-15 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw page 70 / 307

71 Pojemność zbiornika chłodziwa: 81 l Gabaryty maszyny: dł/szer/wys 2700/1080/1825 mm Waga: 1750 kg Tokarka konwencjonalna Pinacho SC 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 325 x 1500 Opis: Długość obróbki: 1500 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Średnica toczenia w wybraniu mostka: 910 mm Długość wybrania mostka: 220 mm Szerokość łoża: 350 mm Przelot nad suportem: page 71 / 307

72 450 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona: A2-8/8 A2-11/11 Zakres prędkości obrotowej wrzeciona: obr/min Ilość przełożeń wrzeciona: 3 Zakres I obr/min obr/min Zakres II obr/min obr/min Zakres III obr/min obr/min Ilość przełożeń skrzyni Nortona: 55 Posuw wzdłużny: 0,05-1,5 mm Posuw poprzeczny: 0,025-0,752 mm Zakres gwintów metryczny: 0,5-15 mm Średnica tulei konika: page 72 / 307

73 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 111 l Gabaryty maszyny: dł/szer/wys 3200/1080/1825 mm Waga: 2100 kg page 73 / 307

74 Tokarka konwencjonalna Pinacho SC 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 325 x 2000 Opis: Długość obróbki: 2000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Średnica toczenia w wybraniu mostka: 910 mm Długość wybrania mostka: 220 mm Szerokość łoża: 350 mm Przelot nad suportem: 450 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona: A2-8/8 A2-11/11 Zakres prędkości obrotowej wrzeciona: obr/min page 74 / 307

75 Ilość przełożeń wrzeciona: 3 Zakres I obr/min obr/min Zakres II obr/min obr/min Zakres III obr/min obr/min Ilość przełożeń skrzyni Nortona: 55 Posuw wzdłużny: 0,05-1,5 mm Posuw poprzeczny: 0,025-0,752 mm Zakres gwintów metryczny: 0,5-15 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw page 75 / 307

76 Pojemność zbiornika chłodziwa: 151 l Gabaryty maszyny: dł/szer/wys 3800/1110/1825 mm Waga: 2500 kg Tokarka konwencjonalna Pinacho SC 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SC 325 x 3000 Opis: Długość obróbki: 3000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Średnica toczenia w wybraniu mostka: 910 mm Długość wybrania mostka: 220 mm Szerokość łoża: 350 mm page 76 / 307

77 Przelot nad suportem: 450 mm Max. wymiar narzędzi: 25 x 25 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona: A2-8/8 A2-11/11 Zakres prędkości obrotowej wrzeciona: obr/min Ilość przełożeń wrzeciona: 3 Zakres I obr/min obr/min Zakres II obr/min obr/min Zakres III obr/min obr/min Ilość przełożeń skrzyni Nortona: 55 Posuw wzdłużny: 0,05-1,5 mm Posuw poprzeczny: 0,025-0,752 mm Zakres gwintów metryczny: 0,5-15 mm page 77 / 307

78 Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 201 l Gabaryty maszyny: dł/szer/wys 4700/1110/1825 mm Waga: 3100 kg page 78 / 307

79 Tokarka Pinacho CNC SE 200 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 200 x 750 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 750 mm Wznios kłów: 200 mm Średnica toczenia nad łożem: 402 mm Przelot nad suportem: 235 mm Szerokość łoża: 250 mm Średnica przelotu wrzeciona: 42 mm Typ mocowania wrzeciona/camlock: A2-5 / 5 Stożek wrzeciona Morse'a: 4 Ilość przełożeń wrzeciona obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min page 79 / 307

80 Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 20 x 20 mm Średnica tulei konika: 58 mm Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 125 mm Średnica podtrzymki ruchomej: 90 mm Moc silnik główego: 4 kw Pojemność zbiornika chłodziwa: 42 l Gabaryty maszyny: dł/szer/wys page 80 / 307

81 2250/1115/1630 mm Waga: 1050 kg Tokarka Pinacho CNC SE 200 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 200 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ FanucOi Długość obróbki: 1000 mm Wznios kłów: 200 mm Średnica toczenia nad łożem: 402 mm Przelot nad suportem: 235 mm Szerokość łoża: 250 mm Średnica przelotu wrzeciona: 42 mm Typ mocowania wrzeciona/camlock: A2-5 / 5 Stożek wrzeciona Morse'a: page 81 / 307

82 4 Ilość przełożeń wrzeciona obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 20 x 20 mm Średnica tulei konika: 58 mm Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 125 mm Średnica podtrzymki ruchomej: page 82 / 307

83 90 mm Moc silnik główego: 4 kw Pojemność zbiornika chłodziwa: 55 l Gabaryty maszyny: dł/szer/wys 2500/1115/1630 mm Waga: 1300 kg page 83 / 307

84 Tokarka Pinacho CNC SE 250 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 250 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1000 mm Wznios kłów: 250 mm Średnica toczenia nad łożem: 502 mm Przelot nad suportem: 305 mm Szerokość łoża: 300 mm Średnica przelotu wrzeciona: 58 mm 105 mm Typ mocowania wrzeciona/camlock: A2-6 / 6 A2-8 / 8 Stożek wrzeciona Morse'a: 4 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: page 84 / 307

85 obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 145 mm Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 5,5 kw Pojemność zbiornika chłodziwa: 67 l page 85 / 307

86 Gabaryty maszyny: dł/szer/wys 2800/1215/1750 mm Waga: 1620 kg Tokarka Pinacho CNC SE 250 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 250 x 1500 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1500 mm Wznios kłów: 250 mm Średnica toczenia nad łożem: 502 mm Przelot nad suportem: 305 mm Szerokość łoża: 300 mm Średnica przelotu wrzeciona: 58 mm page 86 / 307

87 105 mm Typ mocowania wrzeciona/camlock: A2-6 / 6 A2-8 / 8 Stożek wrzeciona Morse'a: 4 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Dokładność pozycjonowania: 0,001 mm page 87 / 307

88 Powtarzalność: 0,001 mm Średnica podtzymki stałej: 145 mm Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 5,5 kw 92 Gabaryty maszyny: dł/szer/wys 3300/1215/1750 mm Waga: 1780 kg page 88 / 307

89 Tokarka Pinacho CNC SE 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 325 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Przelot nad suportem: 440 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 A2-11 / 11 Stożek wrzeciona Morse'a: 5 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: page 89 / 307

90 obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 81 l page 90 / 307

91 Gabaryty maszyny: dł/szer/wys 2800/1350/1810 mm Waga: 1850 kg Tokarka Pinacho CNC SE 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 325 x 1500 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1500 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Przelot nad suportem: 440 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm 155 mm page 91 / 307

92 Typ mocowania wrzeciona/camlock: A2-8 / 8 A2-11 / 11 Stożek wrzeciona Morse'a: 5 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: page 92 / 307

93 0,001 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 111 l Gabaryty maszyny: dł/szer/wys 3325/1350/1810 mm Waga: 2200 kg page 93 / 307

94 Tokarka Pinacho CNC SE 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: SE 325 x 2000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 2000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Przelot nad suportem: 440 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 A2-11 / 11 Stożek wrzeciona Morse'a: 5 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: page 94 / 307

95 obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 151 l page 95 / 307

96 Gabaryty maszyny: dł/szer/wys 3850/1450/1875 mm Waga: 2600 kg page 96 / 307

97 Tokarka Pinacho CNC 325 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: CNC 325 x 3000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 3000 mm Wznios kłów: 325 mm Średnica toczenia nad łożem: 652 mm Przelot nad suportem: 440 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm 155 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 A2-11 / 11 Stożek wrzeciona Morse'a: 5 Ilość przełożeń wrzeciona obr/min obr/min Zakres prędkości posuwu roboczego oś Z i X: page 97 / 307

98 obr/min Posuw szybki oś Z: 8 mm/min Posuw szybki oś X: 8 mm/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Max. wymiar narzędzi: 25 x 25 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Dokładność pozycjonowania: 0,001 mm Powtarzalność: 0,001 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 201 l page 98 / 307

99 Gabaryty maszyny: dł/szer/wys 4750/1450/1875 mm Waga: 3200 kg page 99 / 307

100 Tokarka Pinacho CNC ST 180 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 180 x 750 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 750 mm Wznios kłów: 180 mm Średnica toczenia nad łożem: 360 mm Przelot nad suportem: 190 mm Szerokość łoża: 250 mm Średnica przelotu wrzeciona: 42 mm Typ mocowania wrzeciona/camlock: A2-5 / 5 Stożek wrzeciona Morse'a: 4 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min page 100 / 307

101 Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 58 mm Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 125 mm Średnica podtrzymki ruchomej: 90 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 42 l Gabaryty maszyny: dł/szer/wys page 101 / 307

102 2250/1115/1630 mm Waga: 1200 kg Tokarka Pinacho CNC ST 180 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 180 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1000 mm Wznios kłów: 180 mm Średnica toczenia nad łożem: 360 mm Przelot nad suportem: 190 mm Szerokość łoża: 250 mm Średnica przelotu wrzeciona: 42 mm Typ mocowania wrzeciona/camlock: A2-5 / 5 page 102 / 307

103 Stożek wrzeciona Morse'a: 4 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 58 mm Wysuw tulei konika: 180 mm Stożek tulei konika: 4 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 125 mm page 103 / 307

104 Średnica podtrzymki ruchomej: 90 mm Moc silnik główego: 7,5 kw Pojemność zbiornika chłodziwa: 55 l Gabaryty maszyny: dł/szer/wys 2500/1115/1630 mm Waga: 1490 kg page 104 / 307

105 Tokarka Pinacho CNC ST 225 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 225 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1000 mm Wznios kłów: 225 mm Średnica toczenia nad łożem: 450 mm Przelot nad suportem: 260 mm Szerokość łoża: 300 mm Średnica przelotu wrzeciona: 65 mm Typ mocowania wrzeciona/camlock: A2-6 / 6 Stożek wrzeciona Morse'a: 5 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min page 105 / 307

106 Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 145 mm Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 9 kw Pojemność zbiornika chłodziwa: 67 l Gabaryty maszyny: dł/szer/wys page 106 / 307

107 2800/1215/1750 mm Waga: 1400 kg Tokarka Pinacho CNC ST 225 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 225 x 1500 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1500 mm Wznios kłów: 225 mm Średnica toczenia nad łożem: 450 mm Przelot nad suportem: 260 mm Szerokość łoża: 300 mm Średnica przelotu wrzeciona: 65 mm Typ mocowania wrzeciona/camlock: A2-6 / 6 page 107 / 307

108 Stożek wrzeciona Morse'a: 5 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 68 mm Wysuw tulei konika: 200 mm Stożek tulei konika: 4 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 145 mm page 108 / 307

109 Średnica podtrzymki ruchomej: 95 mm Moc silnik główego: 9 kw Pojemność zbiornika chłodziwa: 92 l Gabaryty maszyny: dł/szer/wys 3300/1215/1750 mm Waga: 1680 kg page 109 / 307

110 Tokarka Pinacho CNC ST 285 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 285 x 1000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1000 mm Wznios kłów: 285 mm Średnica toczenia nad łożem: 570 mm Przelot nad suportem: 360 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 Stożek wrzeciona Morse'a: 5 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min page 110 / 307

111 Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 185 mm Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 11 kw Pojemność zbiornika chłodziwa: 81 l Gabaryty maszyny: dł/szer/wys page 111 / 307

112 2800/ mm Waga: 2250 kg Tokarka Pinacho CNC ST 285 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 285 x 1500 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 1500 mm Wznios kłów: 285 mm Średnica toczenia nad łożem: 570 mm Przelot nad suportem: 360 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 page 112 / 307

113 Stożek wrzeciona Morse'a: 5 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min Posuw szybki oś Z: 12 m/min Posuw szybki oś X: 15 m/min Średnica śruby kulowej oś Z: 40 / 10 mm Średnica śruby kulowej oś X: 20 / 5 mm Średnica tulei konika: 95 mm Wysuw tulei konika: 220 mm Stożek tulei konika: 5 mm Ilość narzędzi w głowicy: 8 Dokładność pozycjonowania: 0,01 mm Powtarzalność: 0,01 mm Średnica podtzymki stałej: 185 mm page 113 / 307

114 Średnica podtrzymki ruchomej: 130 mm Moc silnik główego: 11 kw Pojemność zbiornika chłodziwa: 111 l Gabaryty maszyny: dł/szer/wys 3325/ mm Waga: 2475 kg page 114 / 307

115 Tokarka Pinacho CNC ST 285 x Zdjęcia produktu Dane asortymentu Parametry: producent: Pinacho model: ST 285 x 2000 Opis: Sterowanie: SIEMENS 828 d/ Fagor 8055i/ Fanuc Oi Długość obróbki: 2000 mm Wznios kłów: 285 mm Średnica toczenia nad łożem: 570 mm Przelot nad suportem: 360 mm Szerokość łoża: 350 mm Średnica przelotu wrzeciona: 80 mm Typ mocowania wrzeciona/camlock: A2-8 / 8 Stożek wrzeciona Morse'a: 5 Zakres prędkości wrzeciona: obr/min Zakres prędkości posuwu roboczego oś Z i X: obr/min page 115 / 307
