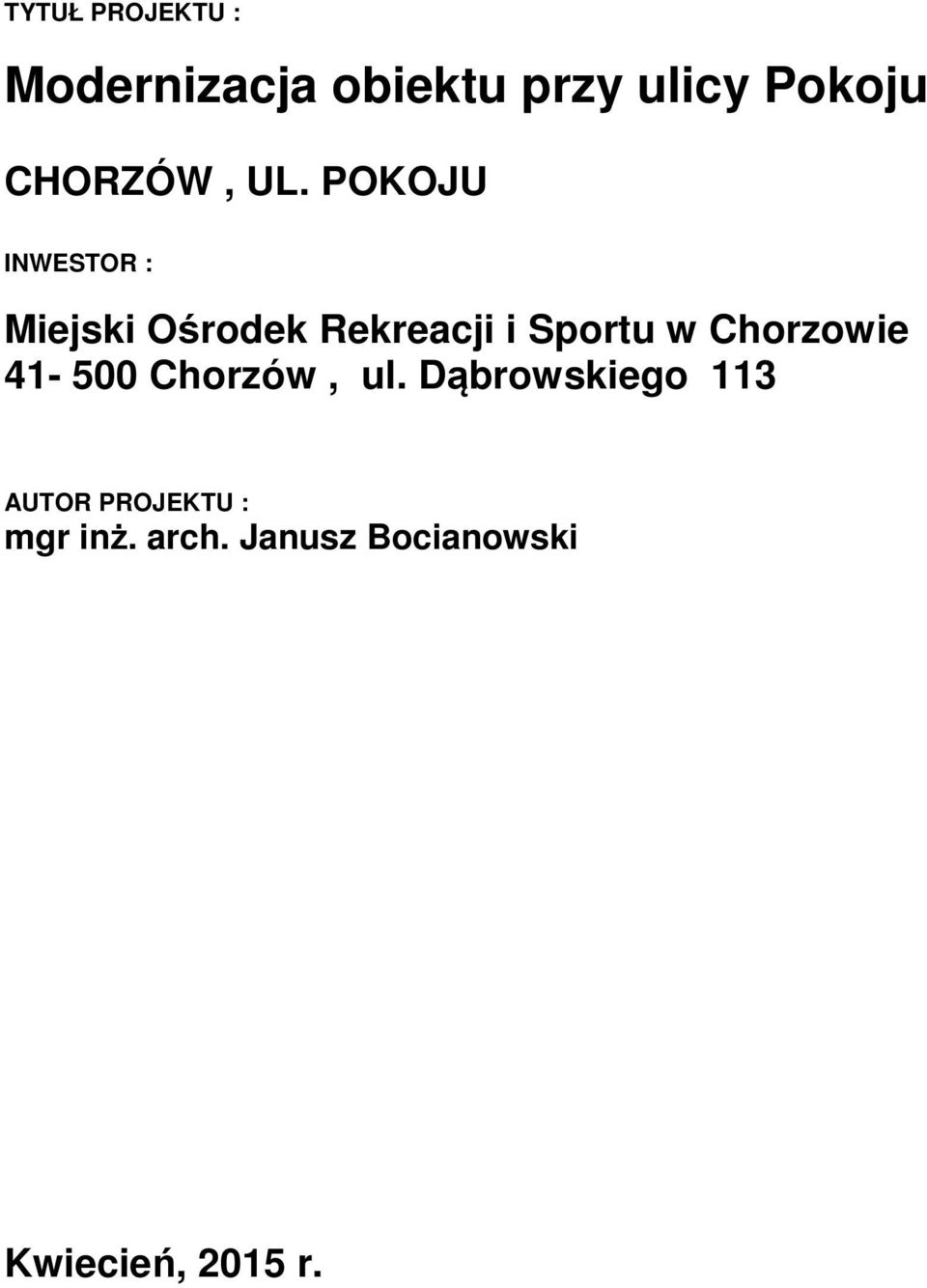

1 TYTUŁ PROJEKTU : Modernizacja obiektu przy ulicy Pokoju CHORZÓW, UL. POKOJU INWESTOR : Miejski Ośrodek Rekreacji i Sportu w Chorzowie Chorzów, ul. Dąbrowskiego 113 AUTOR PROJEKTU : mgr inż. arch. Janusz Bocianowski Kwiecień, 2015 r.

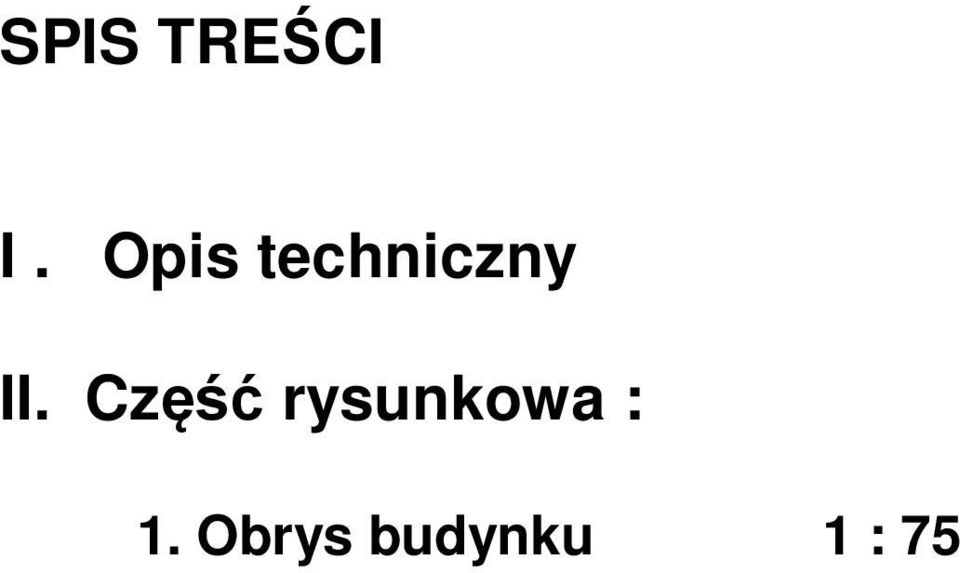

2 SPIS TREŚCI I. Opis techniczny II. Część rysunkowa : 1. Obrys budynku 1 : 75

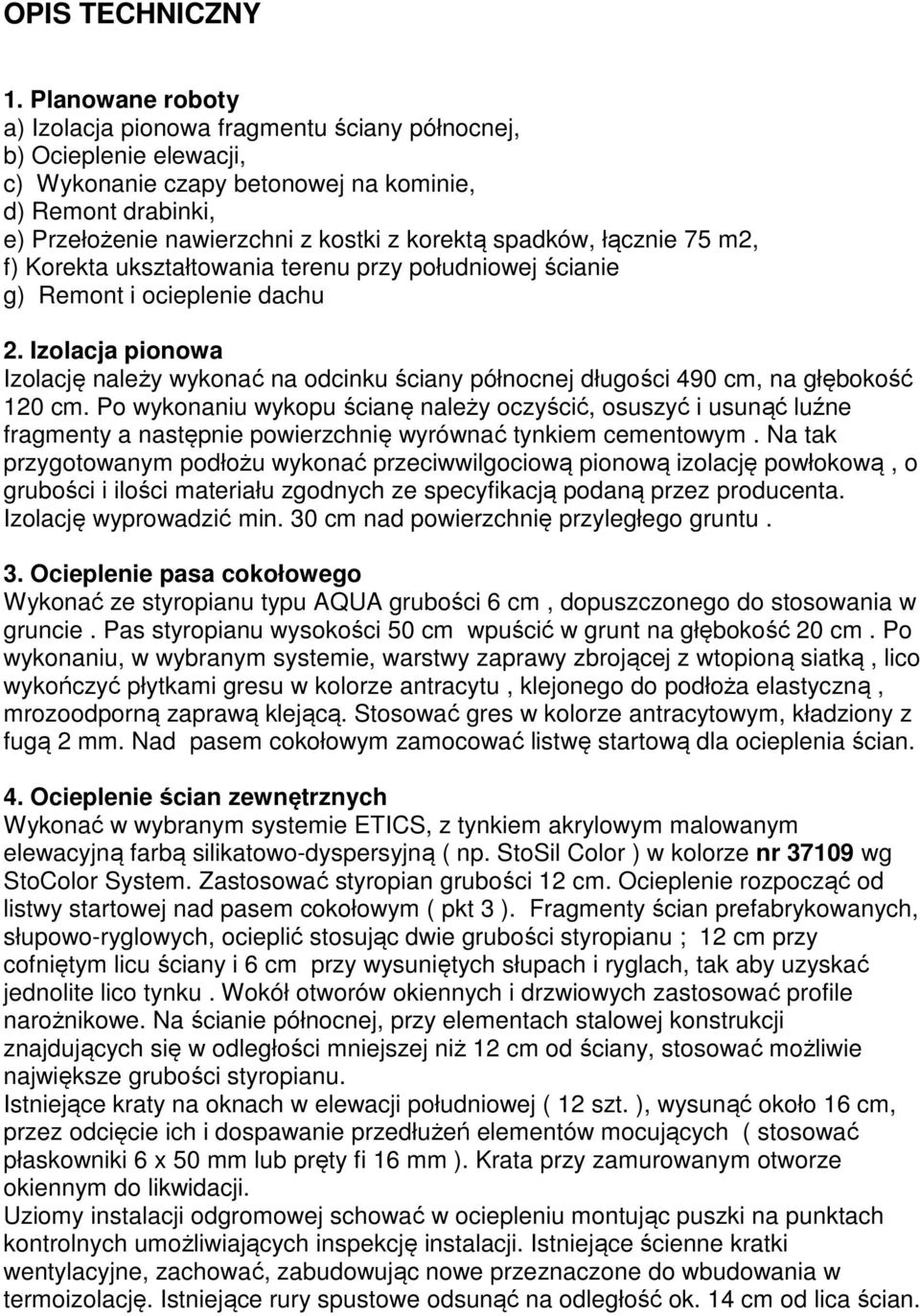

3 OPIS TECHNICZNY 1. Planowane roboty a) Izolacja pionowa fragmentu ściany północnej, b) Ocieplenie elewacji, c) Wykonanie czapy betonowej na kominie, d) Remont drabinki, e) Przełożenie nawierzchni z kostki z korektą spadków, łącznie 75 m2, f) Korekta ukształtowania terenu przy południowej ścianie g) Remont i ocieplenie dachu 2. Izolacja pionowa Izolację należy wykonać na odcinku ściany północnej długości 490 cm, na głębokość 120 cm. Po wykonaniu wykopu ścianę należy oczyścić, osuszyć i usunąć luźne fragmenty a następnie powierzchnię wyrównać tynkiem cementowym. Na tak przygotowanym podłożu wykonać przeciwwilgociową pionową izolację powłokową, o grubości i ilości materiału zgodnych ze specyfikacją podaną przez producenta. Izolację wyprowadzić min. 30 cm nad powierzchnię przyległego gruntu. 3. Ocieplenie pasa cokołowego Wykonać ze styropianu typu AQUA grubości 6 cm, dopuszczonego do stosowania w gruncie. Pas styropianu wysokości 50 cm wpuścić w grunt na głębokość 20 cm. Po wykonaniu, w wybranym systemie, warstwy zaprawy zbrojącej z wtopioną siatką, lico wykończyć płytkami gresu w kolorze antracytu, klejonego do podłoża elastyczną, mrozoodporną zaprawą klejącą. Stosować gres w kolorze antracytowym, kładziony z fugą 2 mm. Nad pasem cokołowym zamocować listwę startową dla ocieplenia ścian. 4. Ocieplenie ścian zewnętrznych Wykonać w wybranym systemie ETICS, z tynkiem akrylowym malowanym elewacyjną farbą silikatowo-dyspersyjną ( np. StoSil Color ) w kolorze nr wg StoColor System. Zastosować styropian grubości 12 cm. Ocieplenie rozpocząć od listwy startowej nad pasem cokołowym ( pkt 3 ). Fragmenty ścian prefabrykowanych, słupowo-ryglowych, ocieplić stosując dwie grubości styropianu ; 12 cm przy cofniętym licu ściany i 6 cm przy wysuniętych słupach i ryglach, tak aby uzyskać jednolite lico tynku. Wokół otworów okiennych i drzwiowych zastosować profile narożnikowe. Na ścianie północnej, przy elementach stalowej konstrukcji znajdujących się w odległości mniejszej niż 12 cm od ściany, stosować możliwie największe grubości styropianu. Istniejące kraty na oknach w elewacji południowej ( 12 szt. ), wysunąć około 16 cm, przez odcięcie ich i dospawanie przedłużeń elementów mocujących ( stosować płaskowniki 6 x 50 mm lub pręty fi 16 mm ). Krata przy zamurowanym otworze okiennym do likwidacji. Uziomy instalacji odgromowej schować w ociepleniu montując puszki na punktach kontrolnych umożliwiających inspekcję instalacji. Istniejące ścienne kratki wentylacyjne, zachować, zabudowując nowe przeznaczone do wbudowania w termoizolację. Istniejące rury spustowe odsunąć na odległość ok. 14 cm od lica ścian.

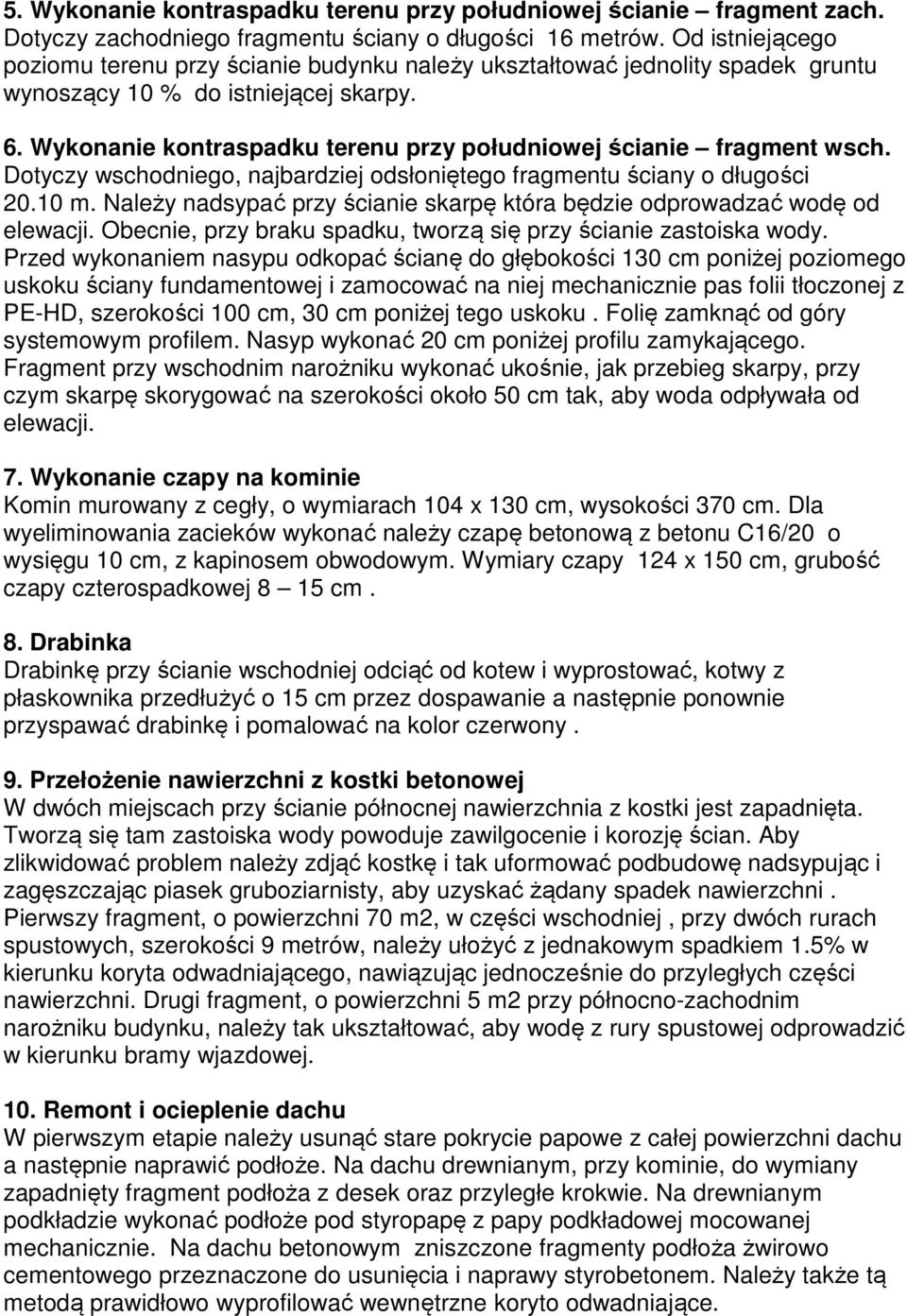

4 5. Wykonanie kontraspadku terenu przy południowej ścianie fragment zach. Dotyczy zachodniego fragmentu ściany o długości 16 metrów. Od istniejącego poziomu terenu przy ścianie budynku należy ukształtować jednolity spadek gruntu wynoszący 10 % do istniejącej skarpy. 6. Wykonanie kontraspadku terenu przy południowej ścianie fragment wsch. Dotyczy wschodniego, najbardziej odsłoniętego fragmentu ściany o długości m. Należy nadsypać przy ścianie skarpę która będzie odprowadzać wodę od elewacji. Obecnie, przy braku spadku, tworzą się przy ścianie zastoiska wody. Przed wykonaniem nasypu odkopać ścianę do głębokości 130 cm poniżej poziomego uskoku ściany fundamentowej i zamocować na niej mechanicznie pas folii tłoczonej z PE-HD, szerokości 100 cm, 30 cm poniżej tego uskoku. Folię zamknąć od góry systemowym profilem. Nasyp wykonać 20 cm poniżej profilu zamykającego. Fragment przy wschodnim narożniku wykonać ukośnie, jak przebieg skarpy, przy czym skarpę skorygować na szerokości około 50 cm tak, aby woda odpływała od elewacji. 7. Wykonanie czapy na kominie Komin murowany z cegły, o wymiarach 104 x 130 cm, wysokości 370 cm. Dla wyeliminowania zacieków wykonać należy czapę betonową z betonu C16/20 o wysięgu 10 cm, z kapinosem obwodowym. Wymiary czapy 124 x 150 cm, grubość czapy czterospadkowej 8 15 cm. 8. Drabinka Drabinkę przy ścianie wschodniej odciąć od kotew i wyprostować, kotwy z płaskownika przedłużyć o 15 cm przez dospawanie a następnie ponownie przyspawać drabinkę i pomalować na kolor czerwony. 9. Przełożenie nawierzchni z kostki betonowej W dwóch miejscach przy ścianie północnej nawierzchnia z kostki jest zapadnięta. Tworzą się tam zastoiska wody powoduje zawilgocenie i korozję ścian. Aby zlikwidować problem należy zdjąć kostkę i tak uformować podbudowę nadsypując i zagęszczając piasek gruboziarnisty, aby uzyskać żądany spadek nawierzchni. Pierwszy fragment, o powierzchni 70 m2, w części wschodniej, przy dwóch rurach spustowych, szerokości 9 metrów, należy ułożyć z jednakowym spadkiem 1.5% w kierunku koryta odwadniającego, nawiązując jednocześnie do przyległych części nawierzchni. Drugi fragment, o powierzchni 5 m2 przy północno-zachodnim narożniku budynku, należy tak ukształtować, aby wodę z rury spustowej odprowadzić w kierunku bramy wjazdowej. 10. Remont i ocieplenie dachu W pierwszym etapie należy usunąć stare pokrycie papowe z całej powierzchni dachu a następnie naprawić podłoże. Na dachu drewnianym, przy kominie, do wymiany zapadnięty fragment podłoża z desek oraz przyległe krokwie. Na drewnianym podkładzie wykonać podłoże pod styropapę z papy podkładowej mocowanej mechanicznie. Na dachu betonowym zniszczone fragmenty podłoża żwirowo cementowego przeznaczone do usunięcia i naprawy styrobetonem. Należy także tą metodą prawidłowo wyprofilować wewnętrzne koryto odwadniające.

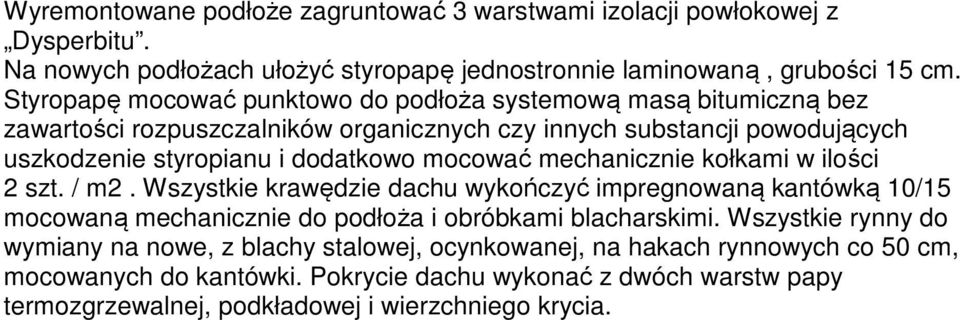

5 Wyremontowane podłoże zagruntować 3 warstwami izolacji powłokowej z Dysperbitu. Na nowych podłożach ułożyć styropapę jednostronnie laminowaną, grubości 15 cm. Styropapę mocować punktowo do podłoża systemową masą bitumiczną bez zawartości rozpuszczalników organicznych czy innych substancji powodujących uszkodzenie styropianu i dodatkowo mocować mechanicznie kołkami w ilości 2 szt. / m2. Wszystkie krawędzie dachu wykończyć impregnowaną kantówką 10/15 mocowaną mechanicznie do podłoża i obróbkami blacharskimi. Wszystkie rynny do wymiany na nowe, z blachy stalowej, ocynkowanej, na hakach rynnowych co 50 cm, mocowanych do kantówki. Pokrycie dachu wykonać z dwóch warstw papy termozgrzewalnej, podkładowej i wierzchniego krycia.
