1 DibaNet Profesjonalny program do projektowania łazienek w 3D

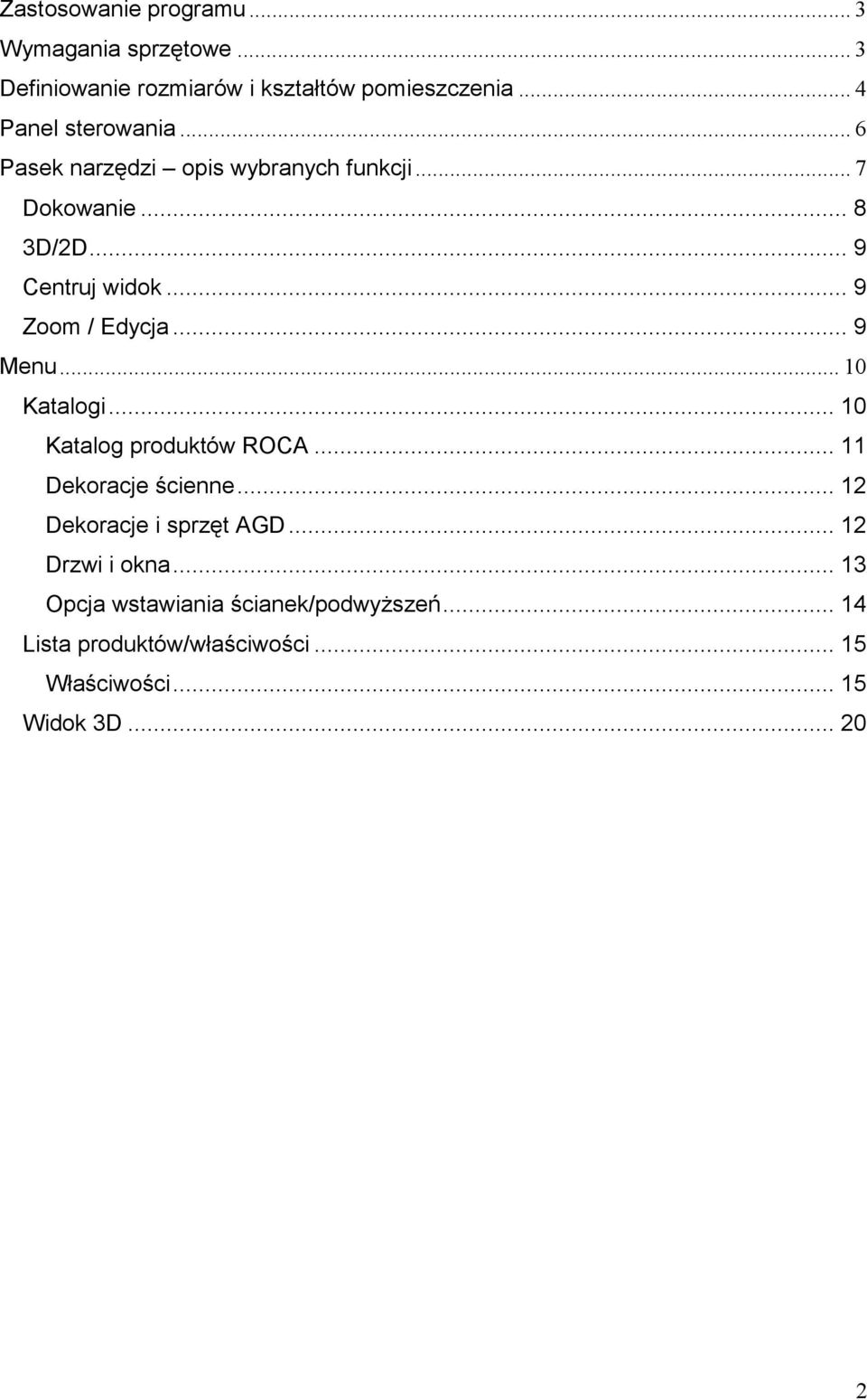

2 Zastosowanie programu... 3 Wymagania sprzętowe... 3 Definiowanie rozmiarów i kształtów pomieszczenia... 4 Panel sterowania... 6 Pasek narzędzi opis wybranych funkcji... 7 Dokowanie D/2D... 9 Centruj widok... 9 Zoom / Edycja... 9 Menu Katalogi Katalog produktów ROCA Dekoracje ścienne Dekoracje i sprzęt AGD Drzwi i okna Opcja wstawiania ścianek/podwyższeń Lista produktów/właściwości Właściwości Widok 3D

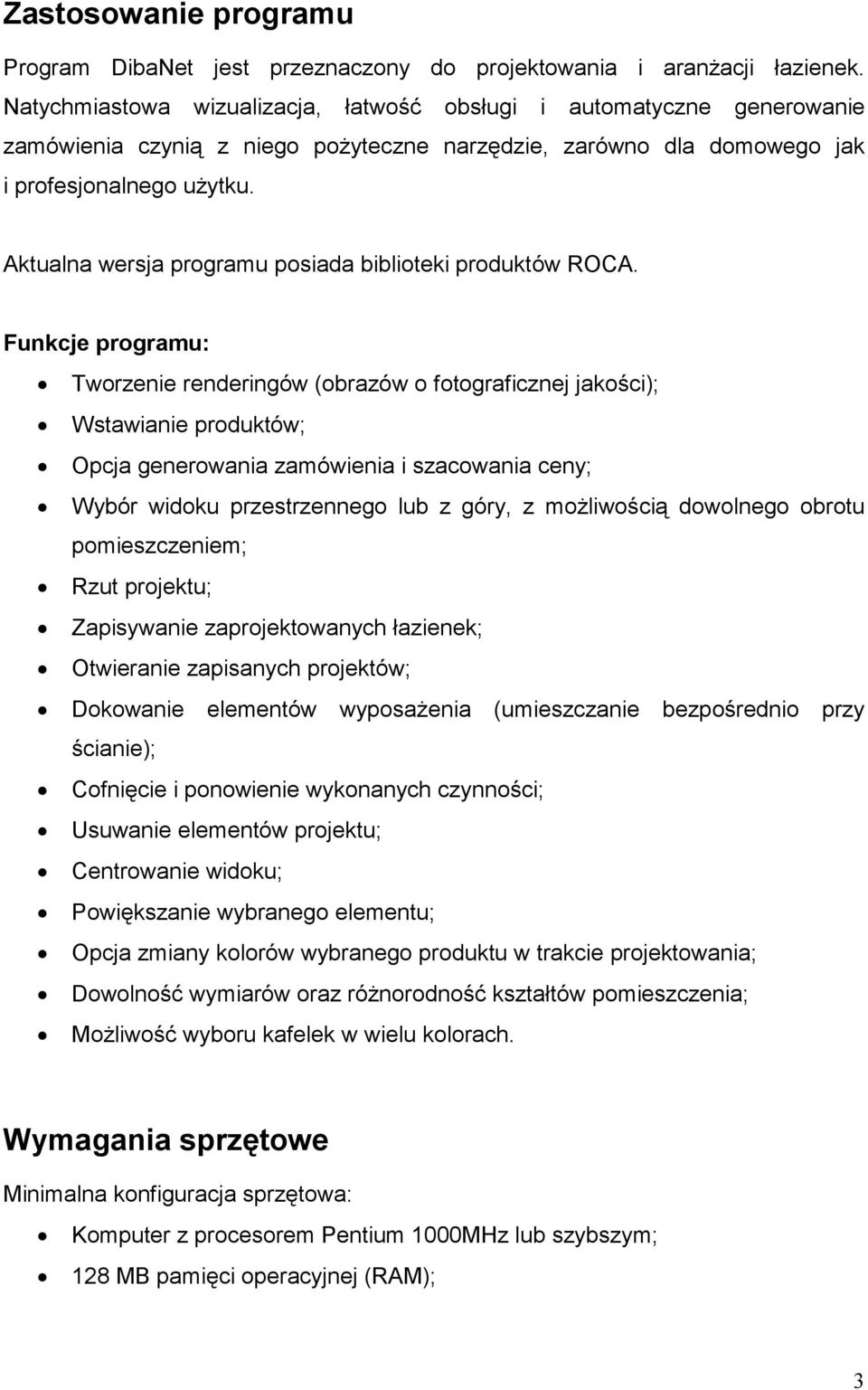

3 Zastosowanie programu Program DibaNet jest przeznaczony do projektowania i aranżacji łazienek. Natychmiastowa wizualizacja, łatwość obsługi i automatyczne generowanie zamówienia czynią z niego pożyteczne narzędzie, zarówno dla domowego jak i profesjonalnego użytku. Aktualna wersja programu posiada biblioteki produktów ROCA. Funkcje programu: Tworzenie renderingów (obrazów o fotograficznej jakości); Wstawianie produktów; Opcja generowania zamówienia i szacowania ceny; Wybór widoku przestrzennego lub z góry, z możliwością dowolnego obrotu pomieszczeniem; Rzut projektu; Zapisywanie zaprojektowanych łazienek; Otwieranie zapisanych projektów; Dokowanie elementów wyposażenia (umieszczanie bezpośrednio przy ścianie); Cofnięcie i ponowienie wykonanych czynności; Usuwanie elementów projektu; Centrowanie widoku; Powiększanie wybranego elementu; Opcja zmiany kolorów wybranego produktu w trakcie projektowania; Dowolność wymiarów oraz różnorodność kształtów pomieszczenia; Możliwość wyboru kafelek w wielu kolorach. Wymagania sprzętowe Minimalna konfiguracja sprzętowa: Komputer z procesorem Pentium 1000MHz lub szybszym; 128 MB pamięci operacyjnej (RAM); 3

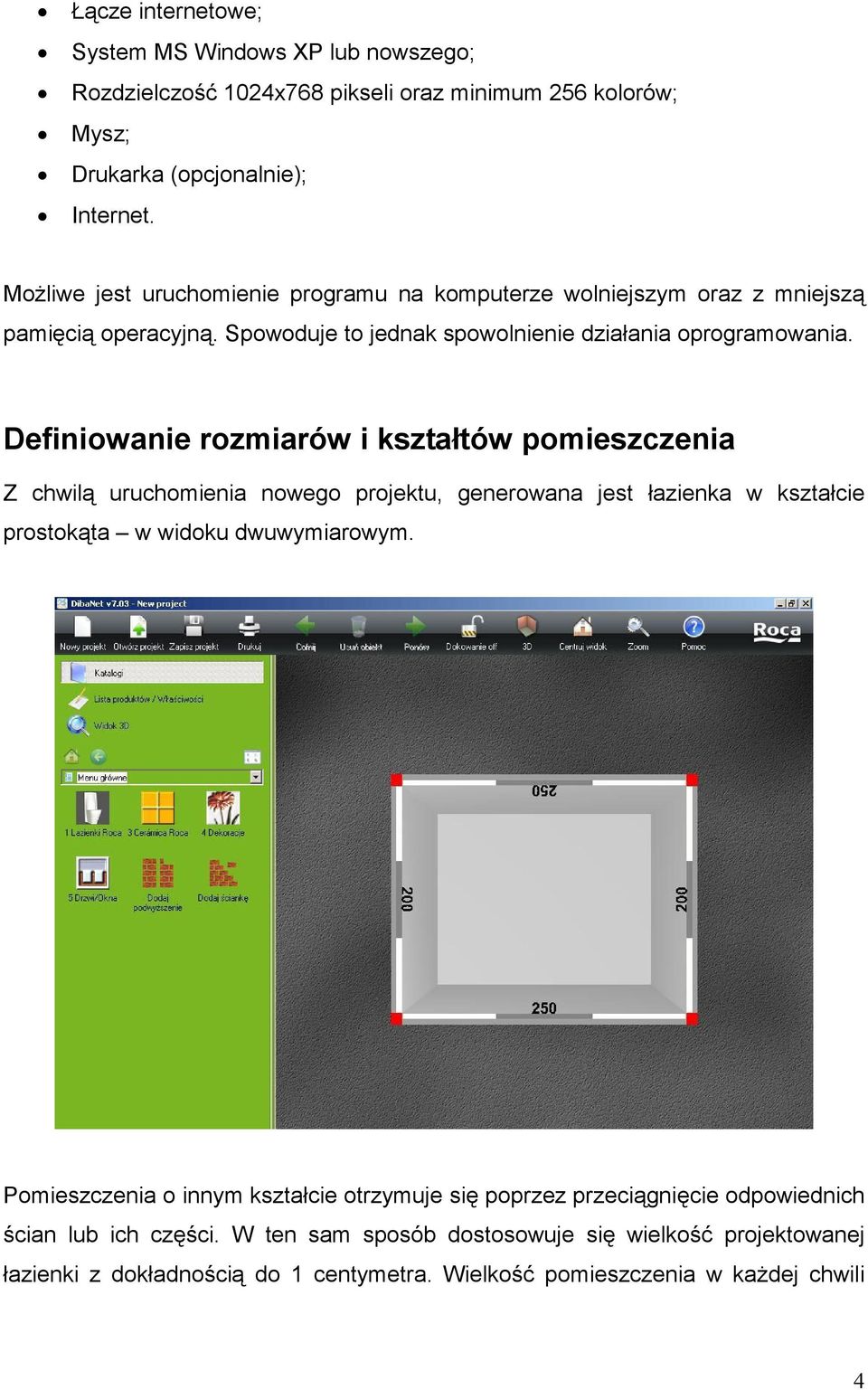

4 Łącze internetowe; System MS Windows XP lub nowszego; Rozdzielczość 1024x768 pikseli oraz minimum 256 kolorów; Mysz; Drukarka (opcjonalnie); Internet. Możliwe jest uruchomienie programu na komputerze wolniejszym oraz z mniejszą pamięcią operacyjną. Spowoduje to jednak spowolnienie działania oprogramowania. Definiowanie rozmiarów i kształtów pomieszczenia Z chwilą uruchomienia nowego projektu, generowana jest łazienka w kształcie prostokąta w widoku dwuwymiarowym. Pomieszczenia o innym kształcie otrzymuje się poprzez przeciągnięcie odpowiednich ścian lub ich części. W ten sam sposób dostosowuje się wielkość projektowanej łazienki z dokładnością do 1 centymetra. Wielkość pomieszczenia w każdej chwili 4

5 pracy z projektem można łatwo zmienić, przeciągając dowolną ścianę pomieszczenia. Aby zmienić wymiary aranżowanej łazienki, bez naruszenia figury podstawy projektu, należy kursor ustawić na jasnoszarym polu danej ściany (obrazek ścianki pojawi się obok kursora) i przeciągnąć ją do osiągnięcia pożądanego wymiaru. W celu stworzenia niszy (kąta wewnętrznego), należy umieścić kursor na ciemnoszarym lub białym obszarze ściany (w zależności od tego gdzie ma być nisza) obok kursora pojawi się obrazek kąta i przeciągnąć ją od osiągnięcia pożądanej niszy. 5

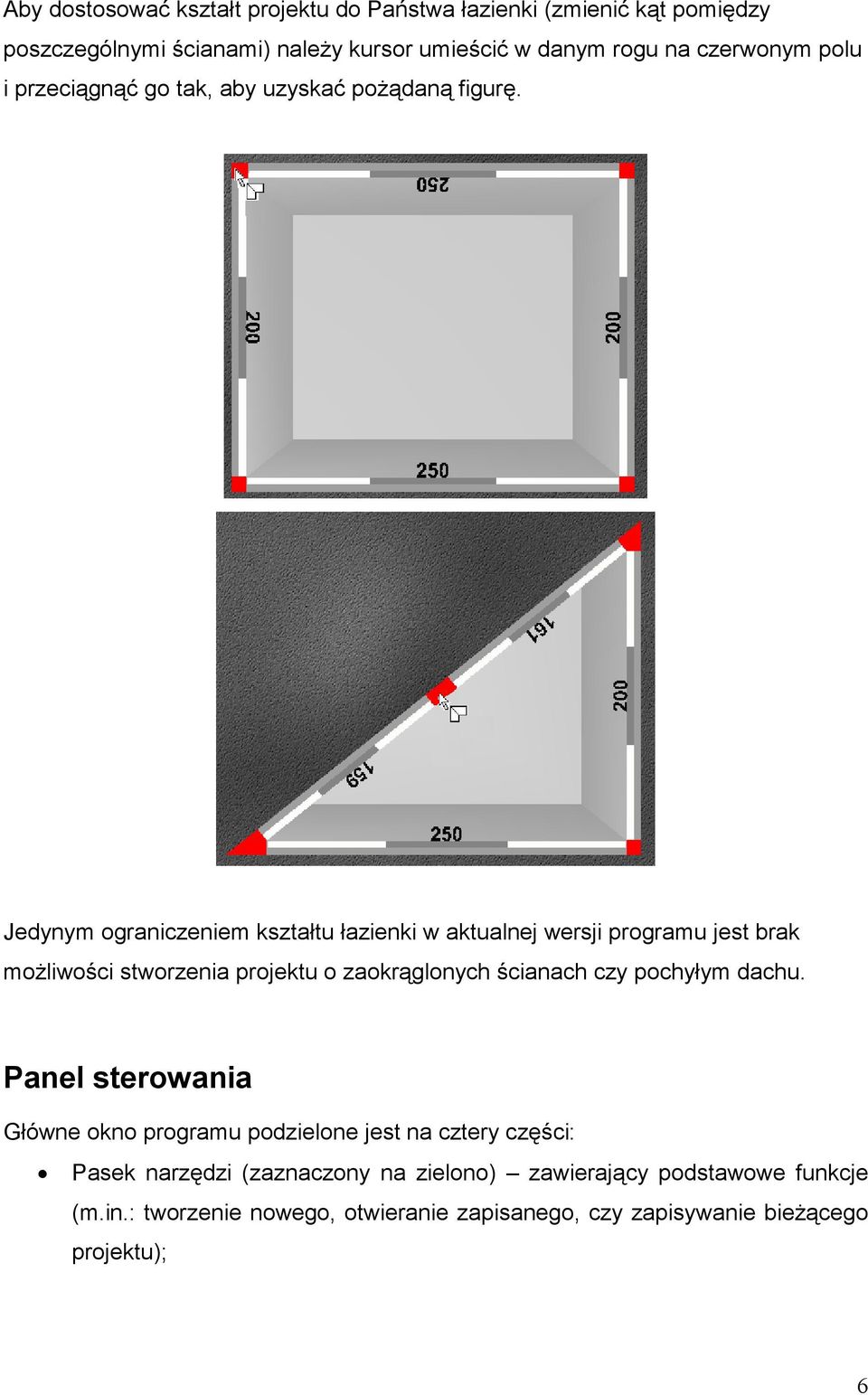

6 Aby dostosować kształt projektu do Państwa łazienki (zmienić kąt pomiędzy poszczególnymi ścianami) należy kursor umieścić w danym rogu na czerwonym polu i przeciągnąć go tak, aby uzyskać pożądaną figurę. Jedynym ograniczeniem kształtu łazienki w aktualnej wersji programu jest brak możliwości stworzenia projektu o zaokrąglonych ścianach czy pochyłym dachu. Panel sterowania Główne okno programu podzielone jest na cztery części: Pasek narzędzi (zaznaczony na zielono) zawierający podstawowe funkcje (m.in.: tworzenie nowego, otwieranie zapisanego, czy zapisywanie bieżącego projektu); 6

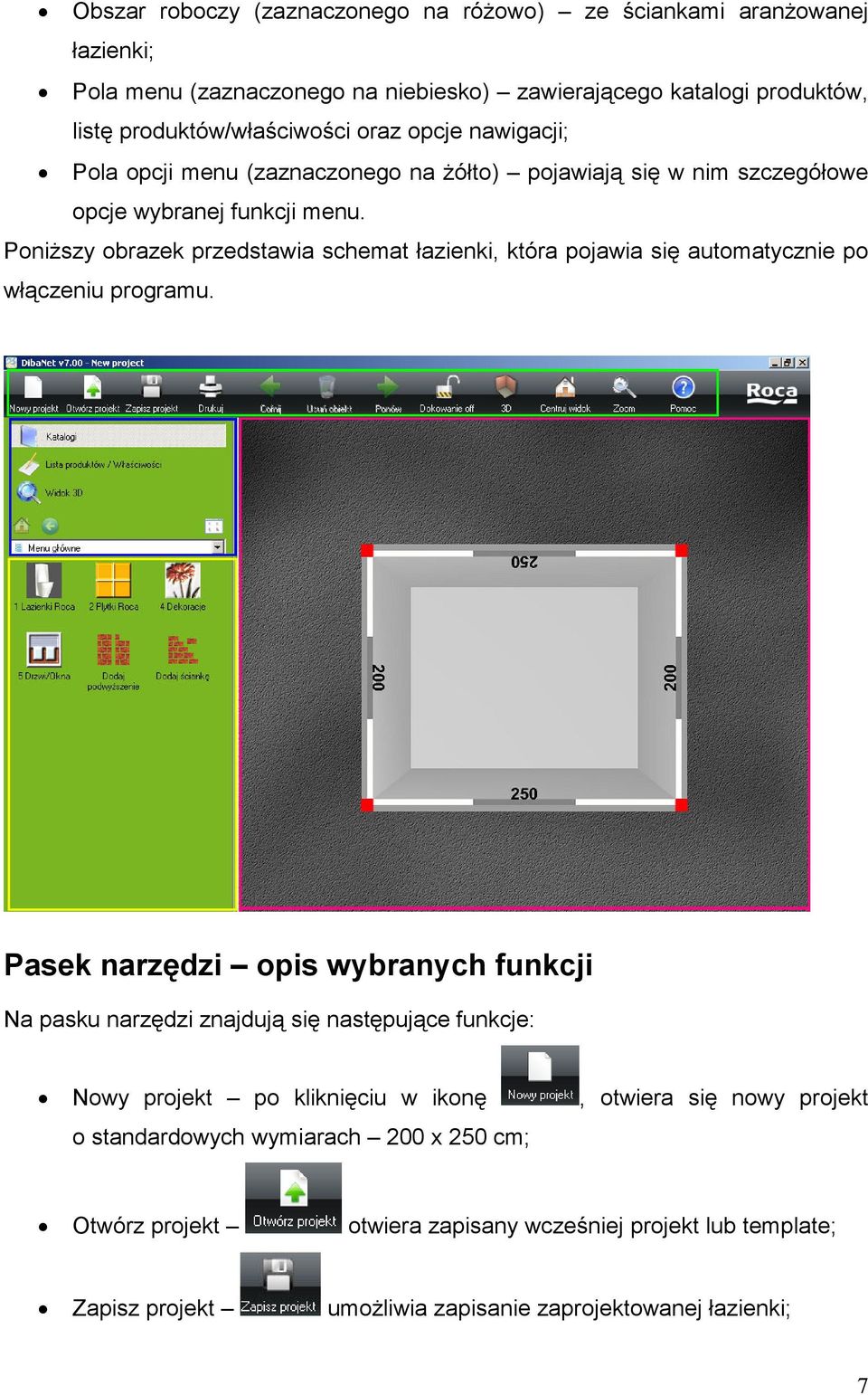

7 Obszar roboczy (zaznaczonego na różowo) ze ściankami aranżowanej łazienki; Pola menu (zaznaczonego na niebiesko) zawierającego katalogi produktów, listę produktów/właściwości oraz opcje nawigacji; Pola opcji menu (zaznaczonego na żółto) pojawiają się w nim szczegółowe opcje wybranej funkcji menu. Poniższy obrazek przedstawia schemat łazienki, która pojawia się automatycznie po włączeniu programu. Pasek narzędzi opis wybranych funkcji Na pasku narzędzi znajdują się następujące funkcje: Nowy projekt po kliknięciu w ikonę o standardowych wymiarach 200 x 250 cm;, otwiera się nowy projekt Otwórz projekt otwiera zapisany wcześniej projekt lub template; Zapisz projekt umożliwia zapisanie zaprojektowanej łazienki; 7

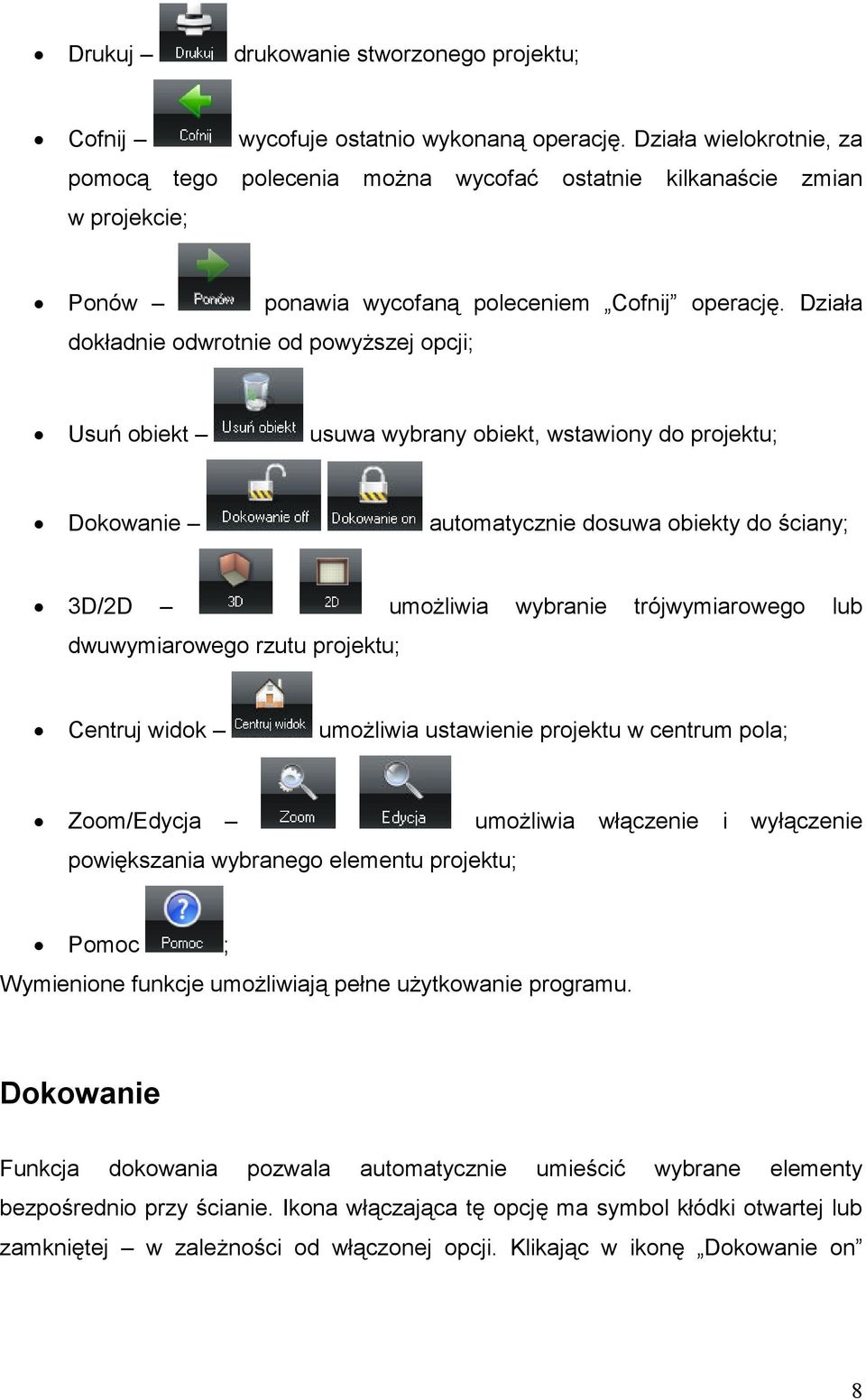

8 Drukuj drukowanie stworzonego projektu; Cofnij wycofuje ostatnio wykonaną operację. Działa wielokrotnie, za pomocą tego polecenia można wycofać ostatnie kilkanaście zmian w projekcie; Ponów ponawia wycofaną poleceniem Cofnij operację. Działa dokładnie odwrotnie od powyższej opcji; Usuń obiekt usuwa wybrany obiekt, wstawiony do projektu; Dokowanie automatycznie dosuwa obiekty do ściany; 3D/2D umożliwia wybranie trójwymiarowego lub dwuwymiarowego rzutu projektu; Centruj widok umożliwia ustawienie projektu w centrum pola; Zoom/Edycja powiększania wybranego elementu projektu; umożliwia włączenie i wyłączenie Pomoc ; Wymienione funkcje umożliwiają pełne użytkowanie programu. Dokowanie Funkcja dokowania pozwala automatycznie umieścić wybrane elementy bezpośrednio przy ścianie. Ikona włączająca tę opcję ma symbol kłódki otwartej lub zamkniętej w zależności od włączonej opcji. Klikając w ikonę Dokowanie on 8

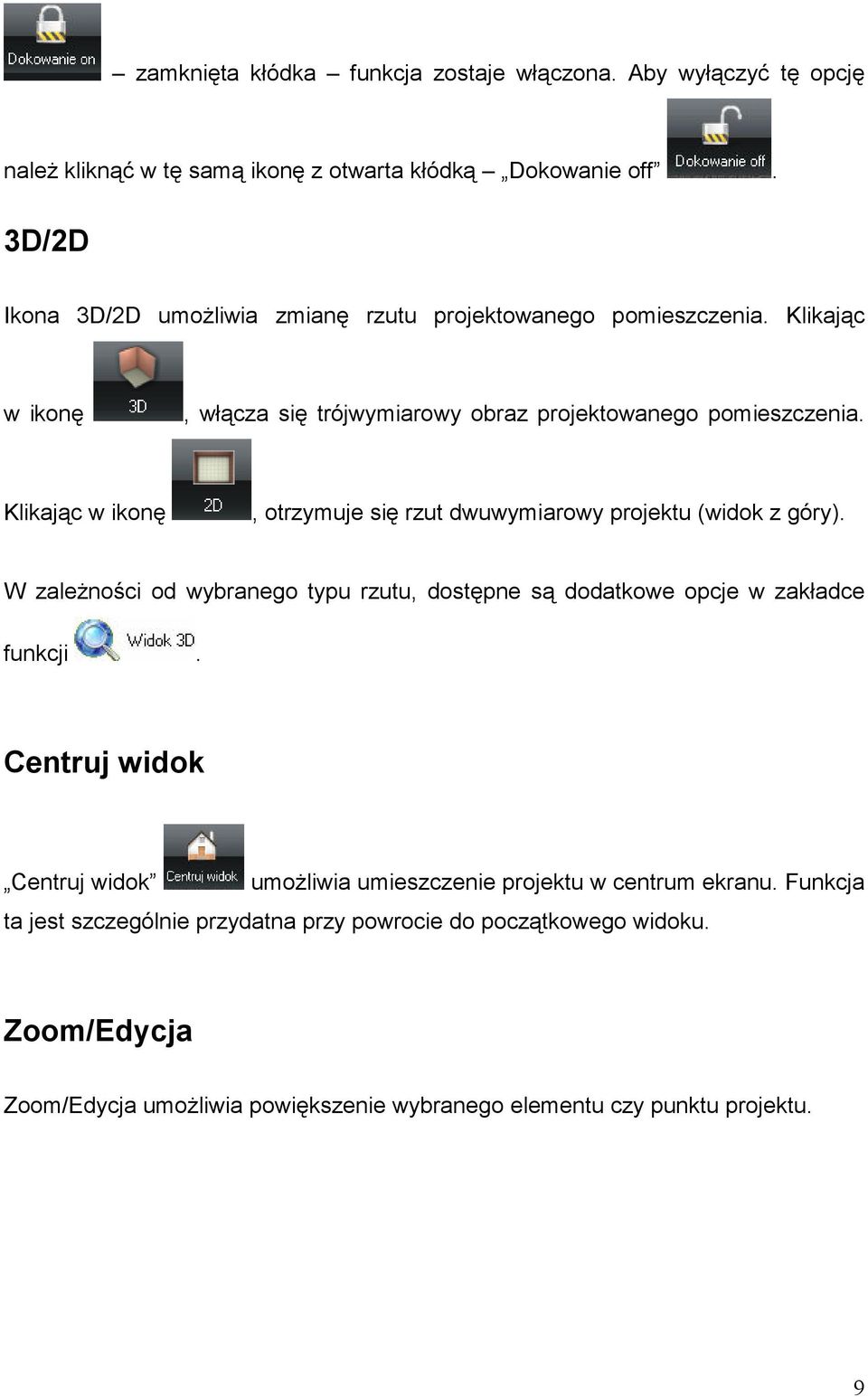

9 zamknięta kłódka funkcja zostaje włączona. Aby wyłączyć tę opcję należ kliknąć w tę samą ikonę z otwarta kłódką Dokowanie off. 3D/2D Ikona 3D/2D umożliwia zmianę rzutu projektowanego pomieszczenia. Klikając w ikonę, włącza się trójwymiarowy obraz projektowanego pomieszczenia. Klikając w ikonę, otrzymuje się rzut dwuwymiarowy projektu (widok z góry). W zależności od wybranego typu rzutu, dostępne są dodatkowe opcje w zakładce funkcji. Centruj widok Centruj widok umożliwia umieszczenie projektu w centrum ekranu. Funkcja ta jest szczególnie przydatna przy powrocie do początkowego widoku. Zoom/Edycja Zoom/Edycja umożliwia powiększenie wybranego elementu czy punktu projektu. 9

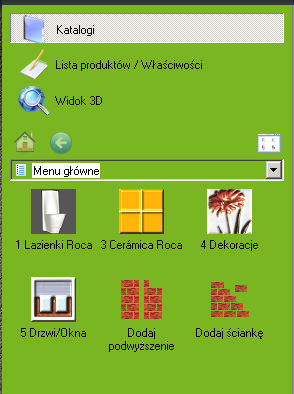

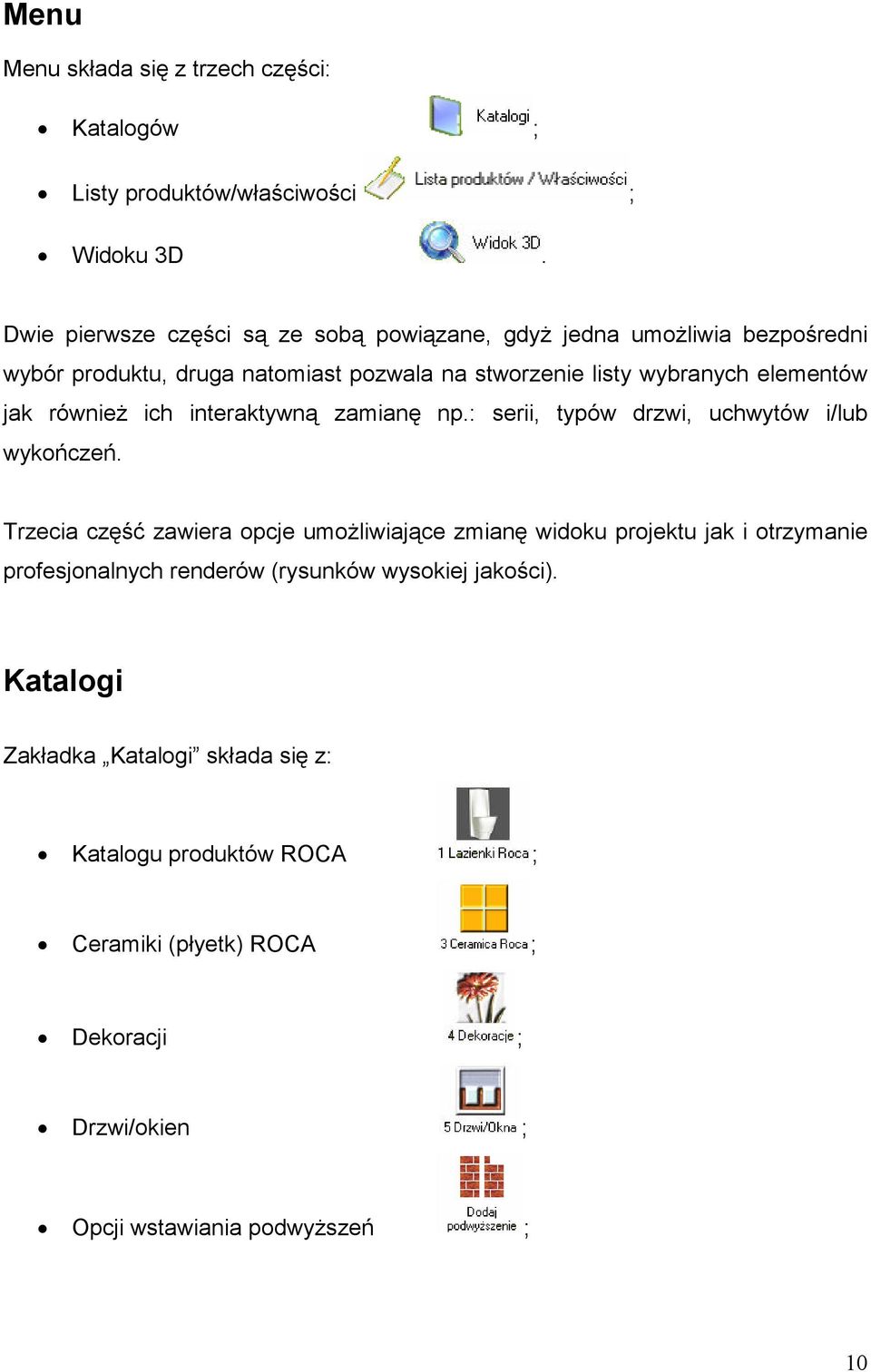

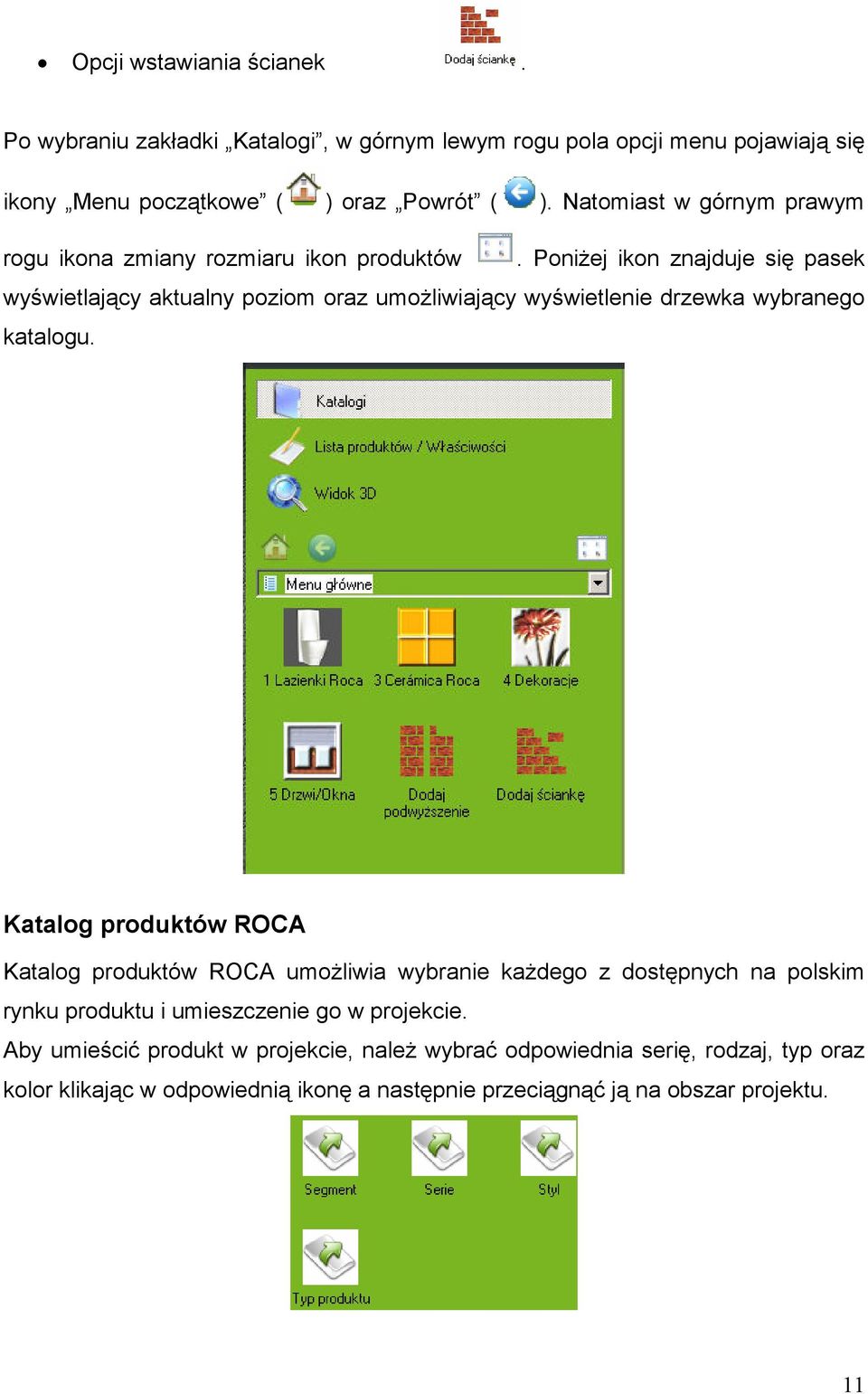

10 Menu Menu składa się z trzech części: Katalogów ; Listy produktów/właściwości ; Widoku 3D. Dwie pierwsze części są ze sobą powiązane, gdyż jedna umożliwia bezpośredni wybór produktu, druga natomiast pozwala na stworzenie listy wybranych elementów jak również ich interaktywną zamianę np.: serii, typów drzwi, uchwytów i/lub wykończeń. Trzecia część zawiera opcje umożliwiające zmianę widoku projektu jak i otrzymanie profesjonalnych renderów (rysunków wysokiej jakości). Katalogi Zakładka Katalogi składa się z: Katalogu produktów ROCA ; Ceramiki (płyetk) ROCA ; Dekoracji ; Drzwi/okien ; Opcji wstawiania podwyższeń ; 10

11 Opcji wstawiania ścianek. Po wybraniu zakładki Katalogi, w górnym lewym rogu pola opcji menu pojawiają się ikony Menu początkowe ( ) oraz Powrót ( ). Natomiast w górnym prawym rogu ikona zmiany rozmiaru ikon produktów. Poniżej ikon znajduje się pasek wyświetlający aktualny poziom oraz umożliwiający wyświetlenie drzewka wybranego katalogu. Katalog produktów ROCA Katalog produktów ROCA umożliwia wybranie każdego z dostępnych na polskim rynku produktu i umieszczenie go w projekcie. Aby umieścić produkt w projekcie, należ wybrać odpowiednia serię, rodzaj, typ oraz kolor klikając w odpowiednią ikonę a następnie przeciągnąć ją na obszar projektu. 11

12 Aby zmienić pozycję produktu, należy kliknąć i przytrzymać lewym klawiszem produkt, a następnie przeciągnąć go w odpowiednie miejsce. Aby ułatwić Państwu projektowanie łazienki, wybierając dany produkt automatyczne pojawia się on z koniecznym wyposażeniem (umywalka wraz z baterią i syfonem). Dekoracje ścienne Zakładka Ceramika ROCA składa się z dwóch części: Katalogu produktów Płytek. Katalog produktów zawiera dostępne na polskim rynku: płytki podłogowe ; płytki ścienne. Podzielone są one wg miejsca zastosowania, koloru, stylu, wymiarów, modeli oraz typu. Aby umieścić wybrany typ w projekcie, należy wybrać odpowiedni model, kliknąć w niego i przytrzymać lewy klawisz myszy, a następnie przeciągnąć na projekt i upuścić. Folder Płytki zawiera przykładowe aranżacje kafelek, które można umieścić w Państwa projekcie, tak samo jak płytki. Dekoracje i sprzęt AGD Katalog Dekoracje zawiera akcesoria, dodatkowe meble, pralki i suszarki oraz grzejniki. Umieszczanie wybranych obiektów odbywa się poprzez ich przeciągnięcie na projekt. 12

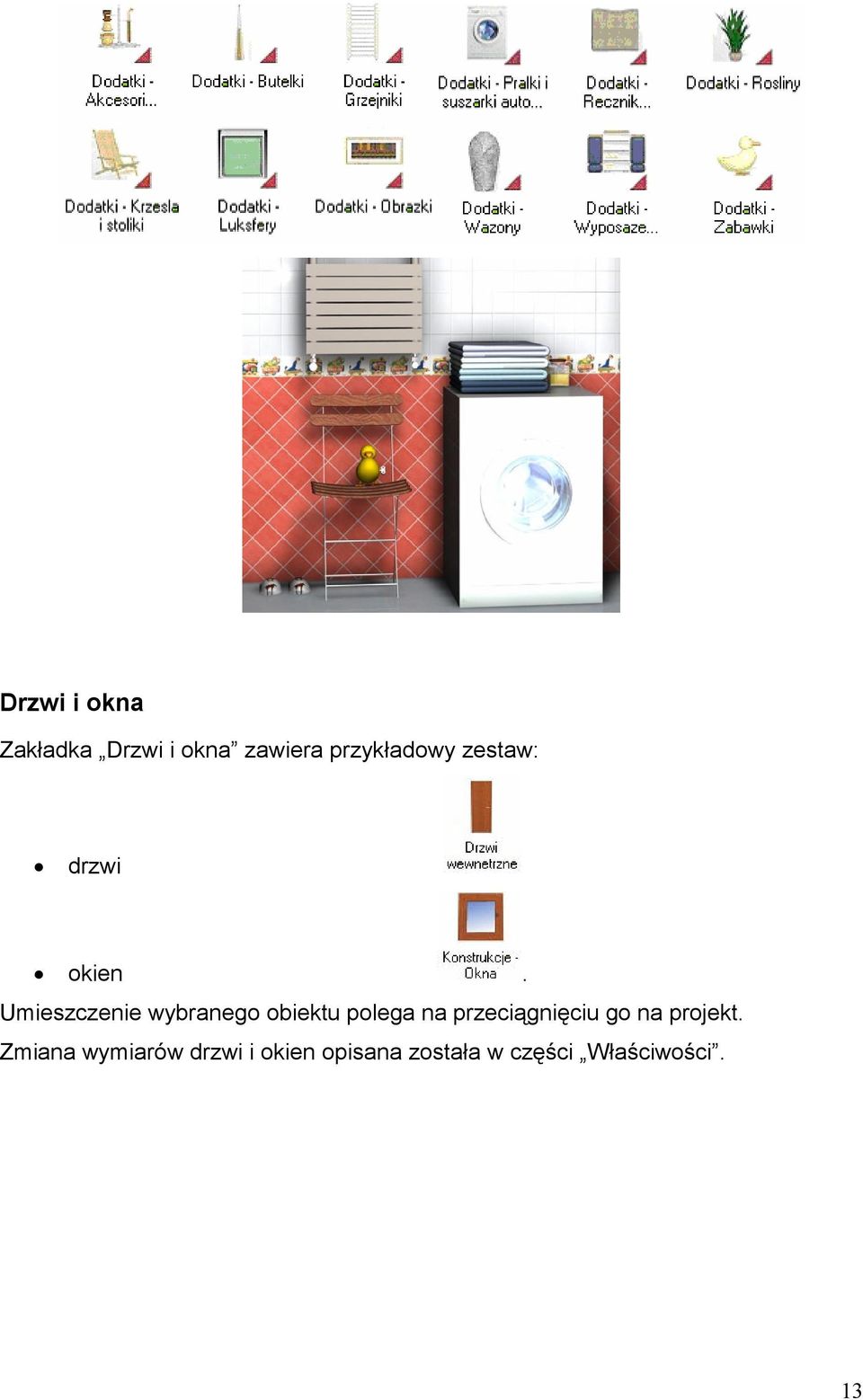

13 Drzwi i okna Zakładka Drzwi i okna zawiera przykładowy zestaw: drzwi okien. Umieszczenie wybranego obiektu polega na przeciągnięciu go na projekt. Zmiana wymiarów drzwi i okien opisana została w części Właściwości. 13

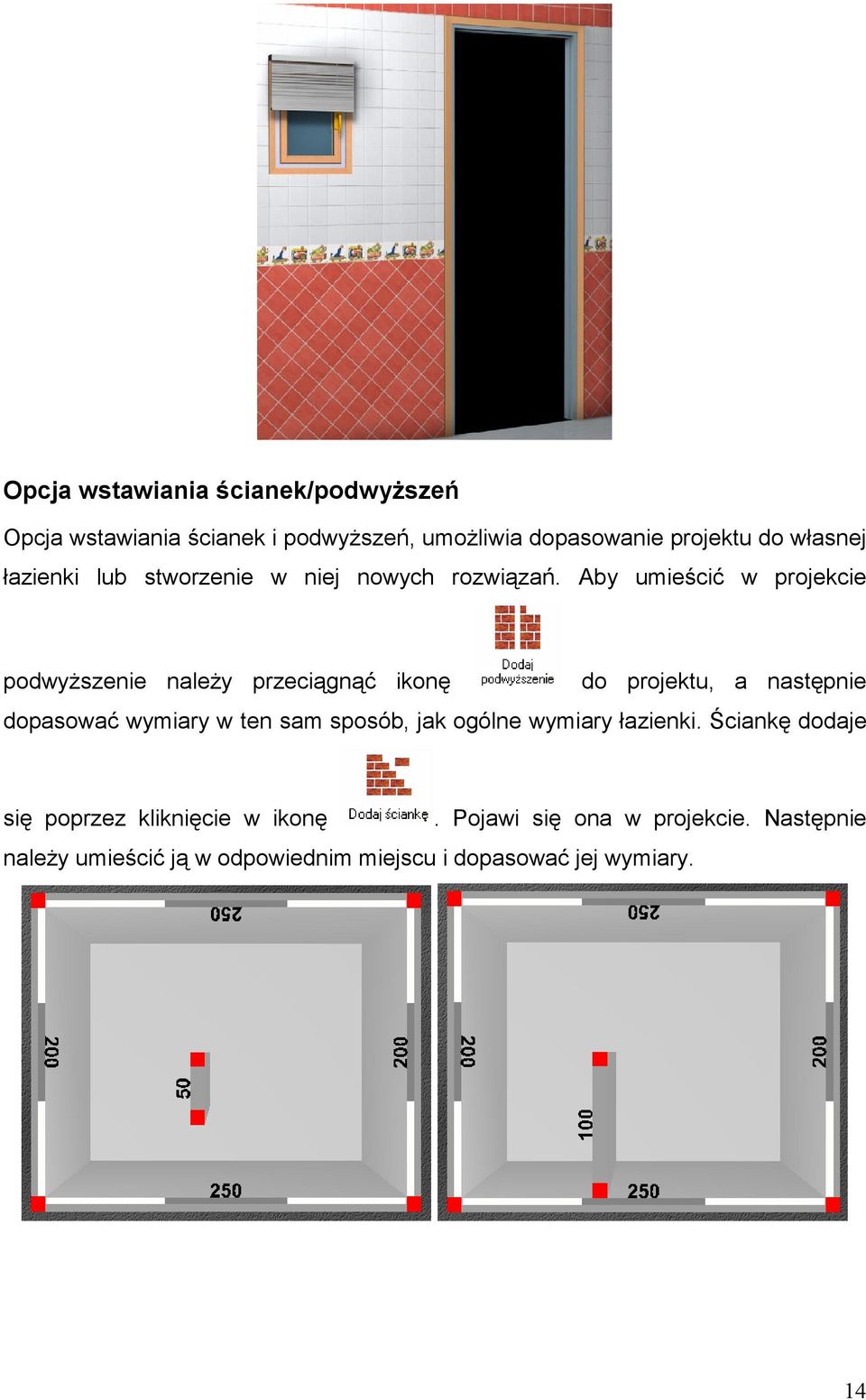

14 Opcja wstawiania ścianek/podwyższeń Opcja wstawiania ścianek i podwyższeń, umożliwia dopasowanie projektu do własnej łazienki lub stworzenie w niej nowych rozwiązań. Aby umieścić w projekcie podwyższenie należy przeciągnąć ikonę do projektu, a następnie dopasować wymiary w ten sam sposób, jak ogólne wymiary łazienki. Ściankę dodaje się poprzez kliknięcie w ikonę. Pojawi się ona w projekcie. Następnie należy umieścić ją w odpowiednim miejscu i dopasować jej wymiary. 14

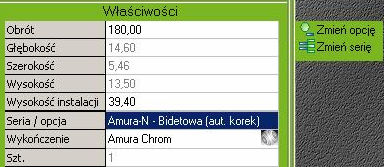

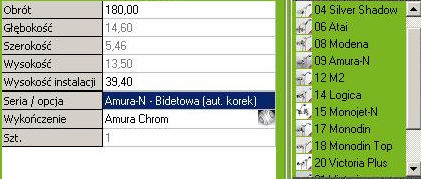

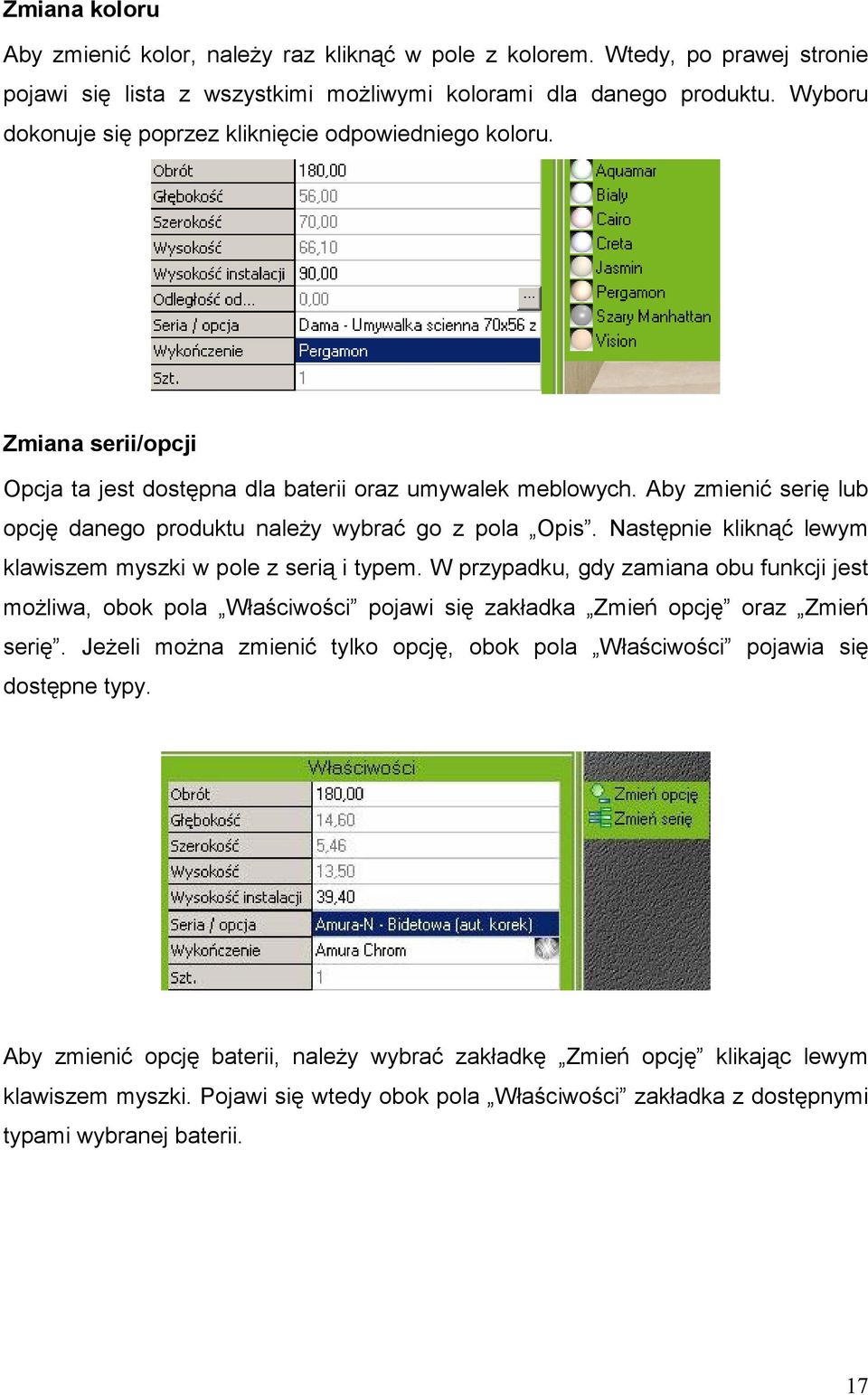

15 Lista produktów/właściwości Zakładka Lista produktów/właściwości składa się z: pola Opisu zawierającego listę produktów wstawionych przez użytkownika do projektu; pola Właściwości wyświetlającego własności wybranego w polu Opisu produktu; opcji Drukuj wraz z ceną). umożliwiającej wydrukowanie zamówienia (listy produktów Właściwości Pole Właściwości zawiera informacje dotyczące: wysokości instalacji; wymiarów danego produktu i zmiany wymiarów drzwi i okien; odległości produktu od wybranego elementu; nazwy serii i wybranej opcji; koloru produktu (wykończenie); ilości sztuk. 15

16 Zmiana wysokości instalacji Aby zmienić wysokość instalacji produktu, należy kliknąć dwa razy w polu z wartością wysokości instalacji. Gdy podana wartość podświetli się na niebiesko, zmienić ją na pożądaną. Zmiana wymiarów drzwi i okien Aby zmienić wymiary drzwi i okien należy wybrać dany produkt z listy z pola Opis lub z projektu (poprzez kliknięcie). Następnie w polu Właściwości należy kliknąć w pole z wartością szerokości lub wysokości i wpisać pożądaną wartość. 16

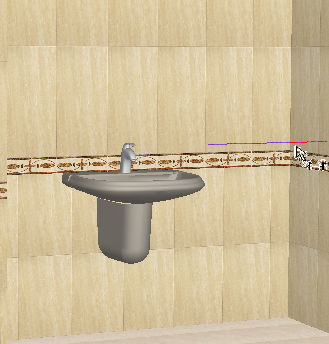

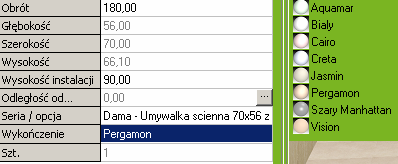

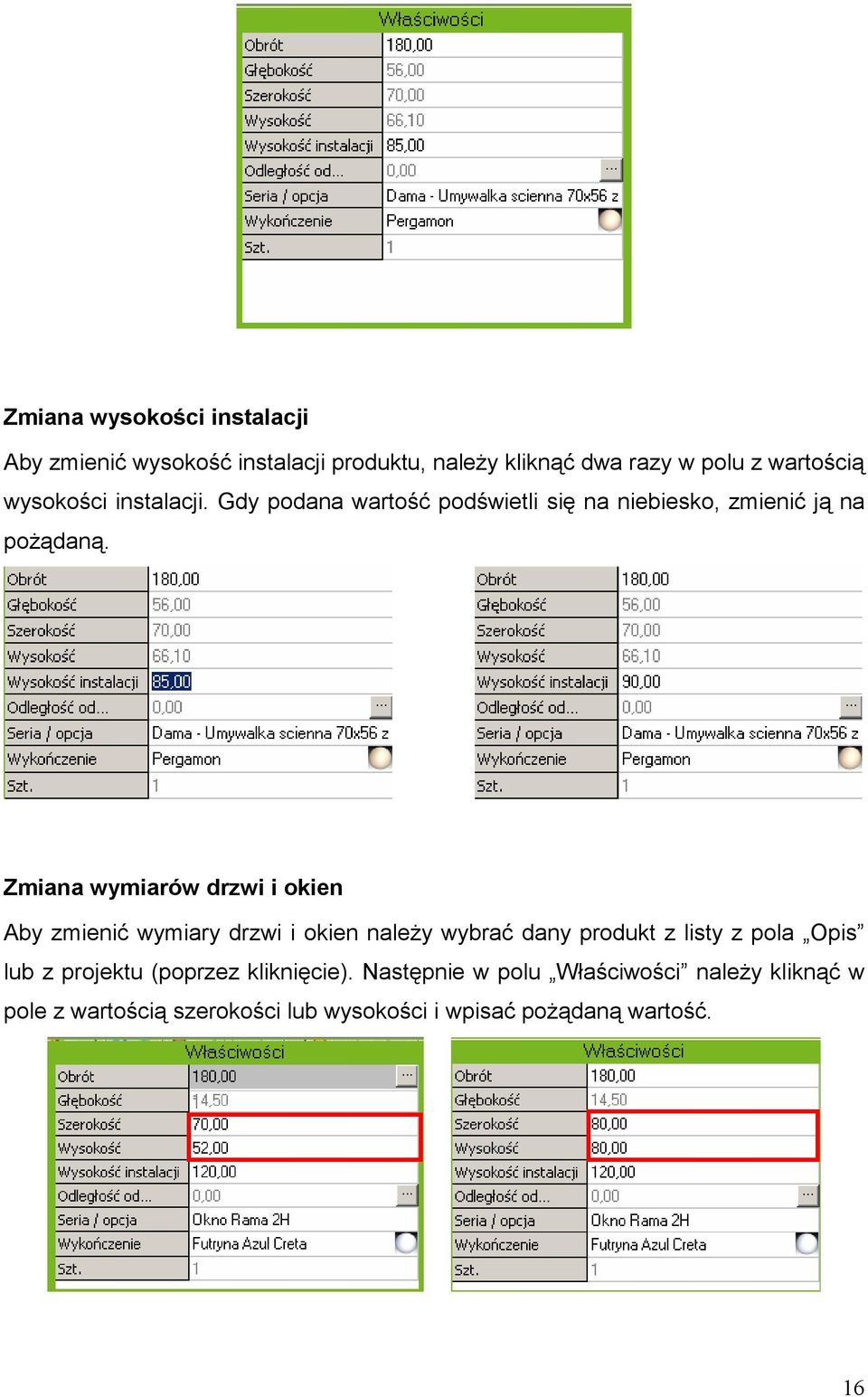

17 Zmiana koloru Aby zmienić kolor, należy raz kliknąć w pole z kolorem. Wtedy, po prawej stronie pojawi się lista z wszystkimi możliwymi kolorami dla danego produktu. Wyboru dokonuje się poprzez kliknięcie odpowiedniego koloru. Zmiana serii/opcji Opcja ta jest dostępna dla baterii oraz umywalek meblowych. Aby zmienić serię lub opcję danego produktu należy wybrać go z pola Opis. Następnie kliknąć lewym klawiszem myszki w pole z serią i typem. W przypadku, gdy zamiana obu funkcji jest możliwa, obok pola Właściwości pojawi się zakładka Zmień opcję oraz Zmień serię. Jeżeli można zmienić tylko opcję, obok pola Właściwości pojawia się dostępne typy. Aby zmienić opcję baterii, należy wybrać zakładkę Zmień opcję klikając lewym klawiszem myszki. Pojawi się wtedy obok pola Właściwości zakładka z dostępnymi typami wybranej baterii. 17

18 Aby zmienić serię baterii, należy wybrać Zmień serię klikając lewym klawiszem myszki. Wtedy, obok pola Właściwości pojawi się zakładka z dostępnymi seriami baterii, które wybiera się poprzez kliknięcie prawym klawiszem myszki. Określenie odległości produktu Aby umieścić wybrany produkt w odpowiedniej odległości od innych elementów, należy: kliknąć w niego lub wybrać go z listy opisu; kliknąć w ikonkę znajdującą się po prawej stronie pola z wartością odległości (zaznaczona na czerwono) 18

19 najechać kursorem na wybrany produkt. Pojawia się wtedy poniżej kursora symbol odległości, a powyżej produktu fioletowe kółeczko. aby ustalić odległość produktu od innych elementów, należy wskazać dany produkt kursorem myszki. Pojawi się wtedy fioletowo czerwona kreska, a w polu odległości wartość. odległość zmienia się poprzez kliknięcie dwa razy w wartość z pola Odległość od i wpisanie odpowiedniej wartości. Dodatkowo, w przypadku pobrania przez program odległości, obok kursora pojawia się następująca ikona. 19

20 Widok 3D Opcja jest dostępna tylko przy włączonym trójwymiarowym rzucie projektu. Dzięki niej można uzyskać dokładny trójwymiarowy obraz projektowanej łazienki z dowolnego miejsca. Umożliwiają to funkcje: Przybliż/oddal / przybliżenie lub oddalenie całego projekt; Powiększ powiększenie wybranego elementu/punktu projektu; Obrót umożliwienie obracania projektem; Rendering tworzenie obrazów o fotograficznej jakości; Widok wewnątrz/widok ogólny z perspektywy wewnątrz projektu. otrzymywanie widoku 20
