1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (86) Data i numer zgłoszenia międzynarodowego: , PCT/US02/08007 (87) Data i numer publikacji zgłoszenia międzynarodowego: , WO02/70366 PCT Gazette nr 37/02 (51) Int.Cl. B65D 71/00 ( ) (54) Opakowanie kartonowe i wykrój do składania opakowania oraz sposób składania opakowania kartonowego (30) Pierwszeństwo: ,GB, (73) Uprawniony z patentu: MEADWESTVACO PACKAGING SYSTEMS LLC,Stamford,US (43) Zgłoszenie ogłoszono: BUP 22/04 (72) Twórca(y) wynalazku: Philippe Lebras,Chateauroux,FR (45) O udzieleniu patentu ogłoszono: WUP 01/09 (74) Pełnomocnik: Kamiński Zbigniew, Kancelaria Patentowa PL B1 (57) Opakowanie kartonowe typu tubusowego, otaczające kilka artykułów tworzących szczelinę między sąsiednimi artykułami znajdującymi się w tym opakowaniu, przy czym artykuły te są ze sobą połączone tworząc zestaw, a ich górne powierzchnie znajdują się w jednej płaszczyźnie, które to opakowanie jest wyposażone w płat górny, płat boczny, płat dolny i zespół listwy, tworzące otwartą na końcach strukturę tubusową otaczającą artykuły, przy czym płat górny styka się z górną płaską powierzchnią artykułów, a ponadto podłużna oś zespołu listwy jest nachylona do powierzchni płata górnego, zaś sam zespół listwy ma dwa przeciwległe końce, połączone z płatami opakowania. Jego zespół listwy jest zaopatrzony w dwa płaty przytrzymujące, połączone wzajemnie za pomocą jednej środkowej linii zagięcia, przebiegającej wzdłuż tego zespołu listwy oraz - przynajmniej jednej usytuowanej pod kątem linii zagięcia, usytuowanej między końcem tej środkowej linii zagięcia i jednym z przeciwnych końców zespołu listwy, wchodzący w szczelinę między artykułami, jest połączony wzdłuż linii zagięcia z tym pierwszym z przeciwnych końców z płatem dolnym, stykając się z swym pierwszym i drugim płatem przytrzymującym, z sąsiadującymi ze szczeliną artykułami.

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest opakowanie kartonowe typu tubusowego, otaczające kilka artykułów tworzących szczelinę między sąsiednimi artykułami znajdującymi się w tym opakowaniu, przy czym artykuły te są ze sobą połączone tworząc zestaw, a ich górne powierzchnie znajdują się w jednej płaszczyźnie, które to opakowanie jest wyposażone w płat górny, płat boczny, płat dolny i zespół listwy, tworzące otwartą na końcach strukturę tubusową otaczającą artykuły, przy czym płat górny styka się z górną płaską powierzchnią artykułów, a ponadto podłużna oś zespołu listwy jest nachylona do powierzchni płata górnego, zaś sam zespół listwy ma dwa przeciwległe końce, połączone z płatami opakowania. Przedmiotem wynalazku jest także wykrój do składania opakowania typu tubusowego, złożony z kilku płatów połączonych ze sobą w jednym ciągu liniami zagięcia, przy czym płaty te zawierają dwa płaty dolne na przeciwległych końcach wykroju. Przedmiotem wynalazku jest również sposób składania opakowania kartonowego z wykroju do postaci otaczającej pakowane artykuły, obejmujący operację polegającą na doprowadzeniu do wykroju rzędu artykułów (A). Zestawy pojemników składają się najczęściej z określonej liczby pojemników ustawionych w dwóch rzędach po dwa, trzy, cztery albo pięć pojemników w rzędzie, przy czym liczba pojemników może być jeszcze większa, bowiem zwykle są to stosunkowo małe pojemniki dostosowane do tego, aby ich zestawy w czasie transportu oraz w sprzedaży detalicznej mogły być układane w warstwy jedna nad drugą. Niekiedy w każdym z pojemników zestawu umieszczony jest inny artykuł (na przykład w zestawie jogurtowym jogurt umieszczony jest w jednym pojemniku albo w kubku, a przyprawy względnie dodatki są umieszczone w drugim pojemniku albo kubku). Z opisów patentowych Stanów Zjednoczonych AP nr nr US i US znane są opakowania kartonowe zaopatrzone w zespół listwy, łączącej płat boczny albo płat górny opakowania z jego płatem dolnym i umieszczony w szczelinie między sąsiednimi pojemnikami. Zespół listwy jest przy tym nachylony względem płaszczyzny płata górnego opakowania. Z europejskiego opisu patentowego nr EP oraz z francuskiego opisu patentowego nr FR znane jest opakowanie kartonowe z zespołem listew umieszczonych między górnymi i dolnymi zestawami pojemników. Niedogodność tych znanych opakowań zaopatrzonych w zespół albo w zespoły listew polega na tym, że nie nadają się one do składania i ładowania pojemników w znanych urządzeniach pakujących, w których zestawy pojemników ładowane są początkowo w płaskim wykroju wzdłuż prostoliniowego toru z góry albo z dołu, przy czym płaski początkowo wykrój opakowania otacza zestaw pojemników swymi płatami. Celem wynalazku jest wyeliminowanie tej niedogodności i opracowanie konstrukcji takiego opakowania kartonowego z zespołem listwy, w którym będzie można załadować zestaw pojemników za pomocą znanych urządzeń pakujących. Cel ten zrealizowano w opakowaniu kartonowym według wynalazku, które charakteryzuje się tym, że jego zespół listwy jest zaopatrzony w dwa płaty przytrzymujące, połączone wzajemnie za pomocą jednej środkowej linii zagięcia, przebiegającej wzdłuż tego zespołu listwy oraz - przynajmniej jednej usytuowanej pod kątem linii zagięcia, usytuowanej między końcem tej środkowej linii zagięcia i jednym z przeciwnych końców zespołu listwy, przy czym ten zespół listwy, wchodzący w szczelinę między artykułami, jest połączony wzdłuż linii zagięcia z tym pierwszym z przeciwnych końców z płatem dolnym, stykając się z swym pierwszym i drugim płatem przytrzymującym z sąsiadującymi ze szczeliną artykułami. Przynajmniej część płata dolnego otacza przynajmniej częściowo dwa lub więcej artykułów. Zespół listwy składa się korzystnie samoczynnie w trakcie zaginania opakowania typu tubusowego wokół ustawionych w rzędzie przynajmniej dwóch artykułów. Opakowanie według wynalazku jest korzystnie zaopatrzone w płat boczny, przy czym przynajmniej jeden koniec zespołu listwy jest połączony wzdłuż linii zagięcia z tym płatem bocznym. Jeden koniec zespołu listwy jest korzystnie połączony wzdłuż linii zagięcia z płatem górnym opakowania. Para płatów przytrzymujących jest korzystnie połączona ze sobą wzajemnie wzdłuż podłużnej linii zagięcia. Płaty przytrzymujące korzystnie tworzą między sobą kąt ostry.

3 PL B1 3 Zespół listwy jest korzystnie zaopatrzony w dwa płaty przytrzymujące i w umieszczony między nimi i zagięty względem nich płat środkowy, łączący ze sobą płaty przytrzymujące wzdłuż ich podłużnych krawędzi. Płaty przytrzymujące są korzystnie połączone z płatem dolnym oraz z płatem bocznym względnie z płatem górnym za pośrednictwem przynajmniej jednego płata wspornikowego. Płaty wspornikowe opakowania mają korzystnie kształt trapezu. Opakowanie według wynalazku jest ponadto korzystnie zaopatrzone w parę płatów narożnych, połączonych wzdłuż linii zagięcia z płatem wspornikowym i odgiętych od niego, przy czym ta para płatów narożnych łączy wzdłuż linii zagięcia płaty przytrzymujące z płatami wspornikowymi. Płaty narożne są korzystnie odgięte od każdego płata przytrzymującego, stykając się ze ścianami sąsiednich artykułów. Każdy płat przytrzymujący przynajmniej częściowo przylega do ścian sąsiadujących z nim artykułów. Płat dolny opakowania składa się korzystnie z pary przymocowanych do siebie płatów dolnych, a mianowicie pierwszego płata dolnego i drugiego płata dolnego, przy czym zespół listwy jest połączony swym jednym końcem z jednym z tych płatów dolnych. Pierwszy płat dolny jest korzystnie połączony z pierwszym płatem bocznym, a drugi płat dolny jest połączony z drugim końcem zespołu listwy. Celem wynalazku jest również opracowanie wykroju do składania opakowania typu otaczającego. Cel ten realizuje wykrój według wynalazku, który charakteryzuje się tym, że jeden z płatów dolnych jest połączony z sąsiednim płatem bocznym względnie z płatem górnym za pośrednictwem zespołu listwy, połączonego wzdłuż linii zagięcia z tym płatem dolnym, zaś zespół listwy składa się z dwóch płatów przytrzymujących, usytuowanych między tym płatem dolnym i płatem bocznym względnie płatem górnym. Jeden koniec zespołu listwy jest korzystnie połączony za pomocą płata wspornikowego z pierwszym płatem dolnym wzdłuż linii zagięcia, zaś drugi koniec tego zespołu listwy jest połączony wzdłuż linii zagięcia z sąsiednim płatem. Sąsiednim płatem jest pierwszy płat boczny, połączony linią zagięcia z płatem górnym, przy czym odległość między linią zagięcia a linią zagięcia jest mniejsza od odległości między górną i dolną powierzchnią pakowanego artykułu. Sąsiednim płatem jest korzystnie płat górny opakowania. Dwa płaty przytrzymujące są korzystnie od siebie oddzielone płatem środkowym. Płaty wspornikowe mają korzystnie kształt trapezu albo kształt trójkąta. Wykrój według wynalazku jest ponadto korzystnie zaopatrzony w pary płatów narożnych, połączonych wzdłuż linii zagięcia (z płatem wspornikowym), przy czym para płatów narożnych łączy płaty przytrzymujące z odpowiednimi płatami wspornikowymi wzdłuż linii zagięcia. Celem wynalazku jest także opracowanie sposobu składania opakowania kartonowego. Cel ten zrealizowano w sposobie składania opakowania kartonowego według wynalazku, który charakteryzuje się tym, że zespół listwy wprowadza się do szczeliny, powodując samoczynne odgięcie płatów przytrzymujących i ich sprężyste przyleganie do ścian sąsiednich artykułów (A), a następnie zagina się płaty dolne, mocując je ze sobą na zakładkę. Badania eksploatacyjne opakowania kartonowego o strukturze tubusowej zaopatrzonego w zespół listwy według wynalazku wykazały, że ma ono dostateczną wytrzymałość, aby pewnie utrzymać przynajmniej jeden zestaw pojemników, a równocześnie ma taką elastyczność, że siły przenoszone przez zespół listwy są przejmowane przez całe opakowanie. Kształt wykroju opakowania według wynalazku umożliwia zminimalizowanie ilości kartonu potrzebnego do jego wytwarzania. Opakowanie według wynalazku może być przy tym wykorzystane do maszynowego pakowania zespołów pojemników. Opakowanie kartonowe według wynalazku jest uwidocznione w przykładowym rozwiązaniu konstrukcyjnym na rysunku, na którym: fig. 1 przedstawia wykrój opakowania kartonowego zaopatrzonego w zespół listwy według wynalazku, w widoku z góry; fig. 2 - wykrój opakowania według fig. 1 w początkowej fazie ładowania zestawu pojemników, w widoku perspektywicznym; fig. 3 i 4 - kolejne fazy pakowania zestawu pojemników, a równocześnie składania wykroju, w widoku perspektywicznym; fig. 5 i 6 - gotowe opakowanie załadowane zestawem pojemników, w widoku perspektywicznym; fig. 7 - wykrój odmiany opakowania kartonowego zaopatrzonego w zespół listwy, w widoku z góry, a fig. 8 i 9 - gotowe, załadowane zestawami pojemników opakowanie wykonane z wykroju według fig. 7, w widoku perspektywicznym.

4 4 PL B1 Figura 1 przedstawia przykładowy wykrój 10 opakowania według wynalazku, wykonany z kartonu albo z arkusza podobnego materiału nadającego się do zaginania. Wykrój 10 służy do zapakowania w nim przynajmniej jednego zestawu pojemników i jest zaopatrzony w dodatkowe płaty, tworzące zespół listwy 14. Wykrój 10 składa się z połączonych ze sobą w jednym ciągu płatów, a mianowicie: płata górnego 18, dwóch płatów dolnych 12 i 22 oraz przeciwległych płatów bocznych 16 i 20, przy czym poszczególne płaty są wzajemnie ze sobą połączone w jednym ciągu, wzdłuż linii zagięcia 30, 32, 24, 26, 28. Zespół listwy 14, stanowiący zwężoną część wykroju 10, jest połączony wzdłuż linii zagięcia 30 z pierwszym dolnym płatem 12 i wzdłuż linii zagięcia 32 z pierwszym bocznym płatem 16, przy czym zarówno linia zagięcia 30. jak i linia zagięcia 32 są połączone odpowiednio z krawędziami pierwszego płata dolnego 12 oraz drugostronnie z krawędzią pierwszego płata bocznego 16 za pomocą nacięć prostopadłych do tych linii zagięcia 30 i 32, tworzących dwa płaty wspornikowe 34 i 36. Zespół listwy 14, umieszczony między sąsiednimi pojemnikami zestawu, służy do ich przytrzymywania, przy czym dzięki sprężystości odkształcanej przez nacisk pojemników listwy 14 usztywnia załadowane opakowanie. Płaty wspornikowe 34, 36 połączone linią zagięcia 30 z pierwszym płatem dolnym 12 i linią zagięcia 32 z pierwszym płatem bocznym 16 mają po złożeniu opakowania w przekroju kształt trzech górnych boków trapezu, przy czym obydwa płaty wspornikowe 34 i 36 są połączone swymi przeciwległymi, nachylonymi do osi wykroju 10 krawędziami, utworzonymi z linii zagięcia 42a' i 42b' - z płatami narożnymi 42a i 42b, zaś krawędziami utworzonymi przez nachylone linie zagięcia 42c' i 42d' - z płatami narożnymi 42c i 42d. Płaty narożne 42a i 42b oraz 42c i 42d mają kształt trójkątów (fig. 1). Oczywiście zarówno kształty płatów wspornikowych, jak i kształty płatów narożnych nie są ograniczone do wymienionych powyżej kształtów, lecz mogą mieć również i inne kształty zapewniające jednak utworzenie zespołu listwy 14 o przekroju trzech boków trapezu względnie o przekroju odwróconej litery V. Płaty narożne 42a i 42b są połączone wzdłuż obustronnych linii zagięcia 46a i 46b z płatami przytrzymującymi 38 i 40, które po złożeniu opakowania opierają się o ścianki sąsiadujących ze sobą pojemników z załadowanego do opakowania zestawu pojemników. Podobnie płaty narożne 42c i 42d są połączone nieoznaczonymi na rysunku liniami zagięcia z płatami przytrzymującymi 38 i 40. W przedstawionym rozwiązaniu konstrukcyjnym wykroju 10 płat środkowy 48 oddziela od siebie obydwa płaty przytrzymujące 38 i 40 i jest z nimi połączony wzdłuż linii zagięcia 50, 52, natomiast wzdłuż linii zagięcia 46a i 46b jest on połączony z krótszymi nachylonymi krawędziami płatów wspornikowych 34 i 36. Figury 2, 3 i 4 przedstawiają składanie i równoczesne ładowanie opakowania kartonowego według wynalazku za pomocą kilku operacji zaginania i klejenia, wykonywanych przez znane urządzenie pakujące o prostoliniowym torze ruchu względnego zestawu pojemników i opakowania, które w czasie składania i ładowania nie musi być ani obracane, ani przewracane. Operacje zaginania płatów nie są ograniczone do omówionych poniżej i mogą być oczywiście zmieniane zgodnie z wymaganiami linii pakowania. Zestawy pojemników są na rysunku, ze względu na przejrzystość opisu, przedstawione w położeniu odwróconym. W początkowej fazie składania i ładowania wykrój 10 jest płaski i przylega do górnej płaskiej powierzchni zestawu pojemników A (fig. 2), po czym wykrój 10 częściowo składa się, w wyniku nacisku zestawu A pojemników, tworząc przez zagięcie płatów bocznych 16 i 20 w kierunku do wewnątrz, wokół linii zagięcia 24 i 26 - dwie przeciwległe boczne ściany. Równocześnie płaty wspornikowe 34 i 36 odginają się względem połączonych z nimi: pierwszego płata dolnego 12 i pierwszego płata bocznego 16, utrzymując jednak pierwszy płat dolny 12 w położeniu przylegającym do podstawy zestawu A pojemników. Równocześnie kształtuje się zespół listwy 14 przez zagięcie płatów przytrzymujących 38 i 40 względem płata środkowego 48 wzdłuż linii zagięcia 50, 52 w takie położenie (fig. 4), w którym płat środkowy 48 znajduje się u góry, natomiast płaty narożne 42a, 42b, 42c i 42d odginają się od płatów wspornikowych 34 i 36, nachylając się w kierunku do dołu. Po wprowadzeniu zespołu listwy do szczeliny między sąsiednimi pojemnikami zespołu A pojemników, obydwa płaty wspornikowe 34 i 36 zaginają się samoczynnie do dołu. Aby to osiągnąć szerokość płata środkowego 48 winna być równa lub nieco mniejsza od szerokości szczeliny między sąsiednimi pojemnikami, zaś całkowita szerokość zespołu listwy 14 winna być od niej odpowiednio większa. Sprężystość zagiętego zespołu listwy 14 zapewnia, że płaty przytrzymujące 38 i 40 naciskając na stykające się z nimi ścianki pojemników usztywnia opakowanie.

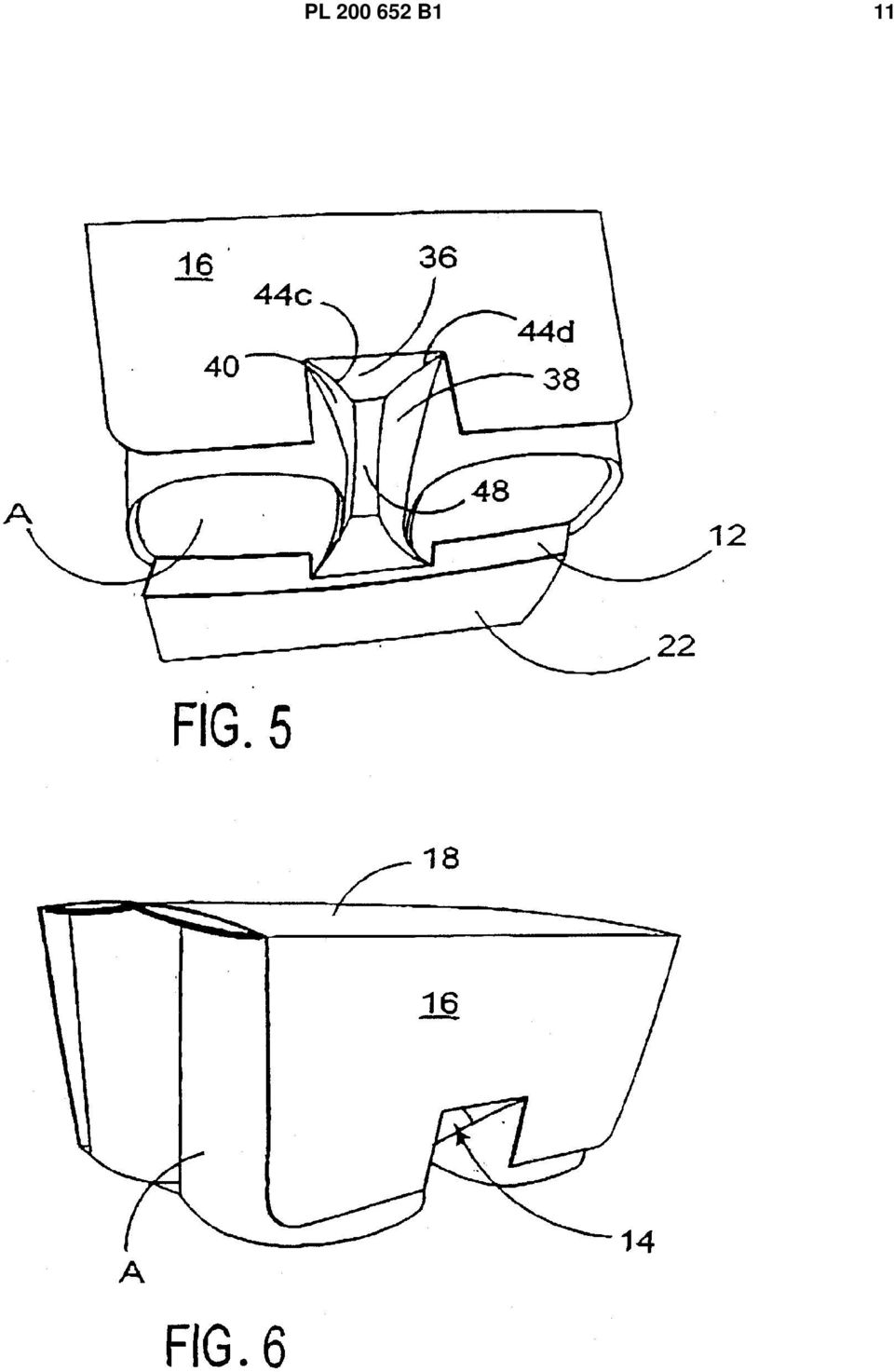

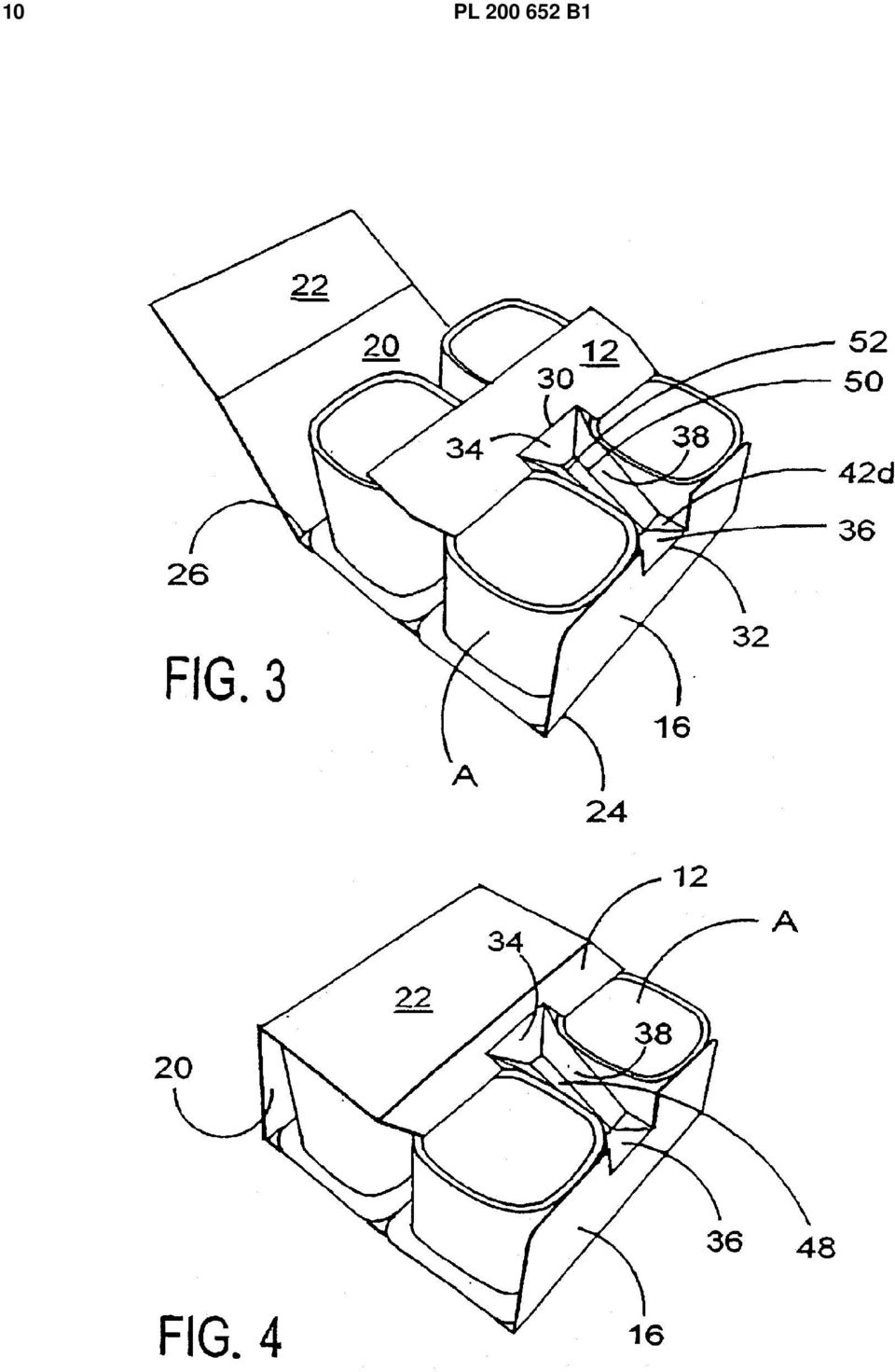

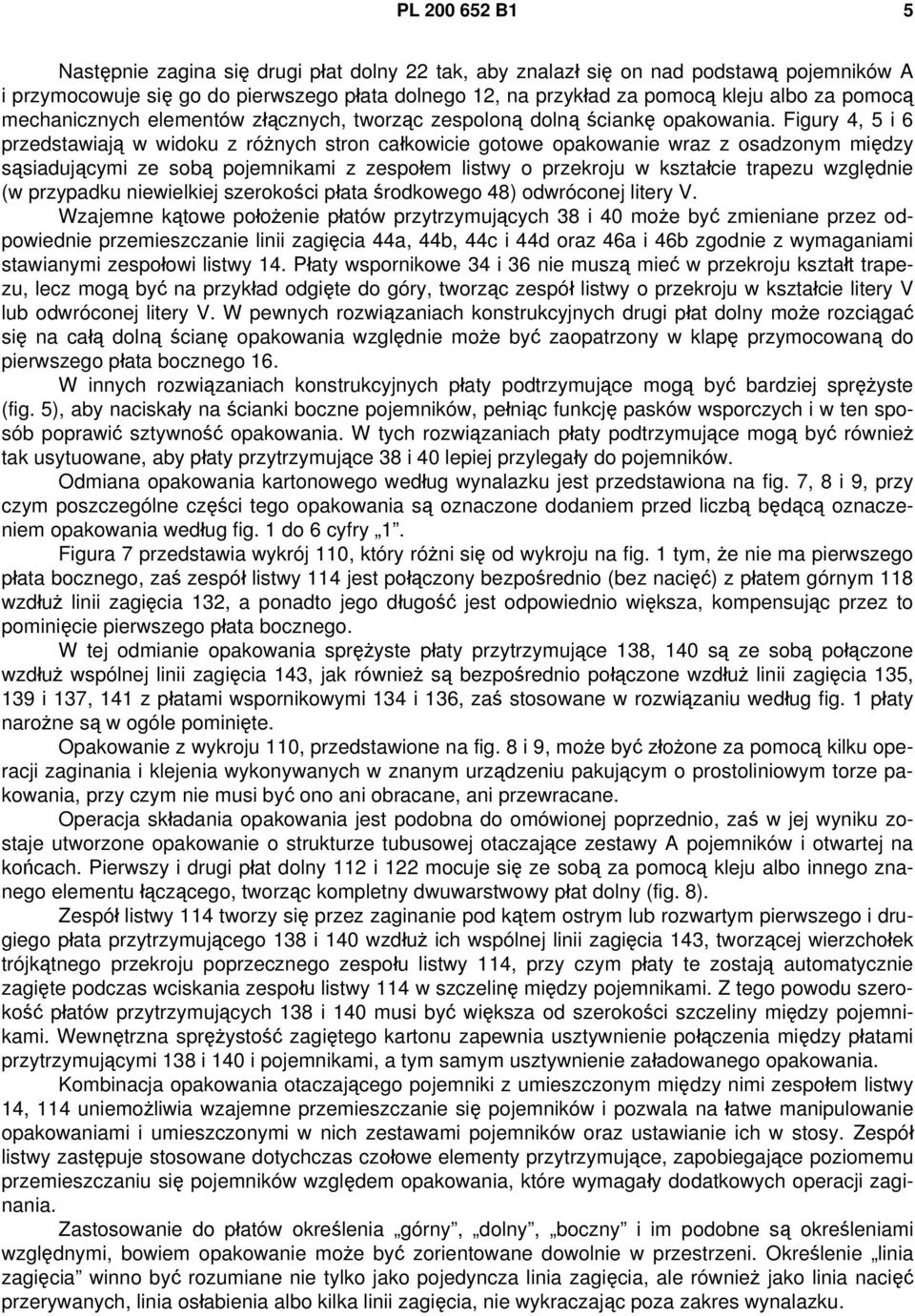

5 PL B1 5 Następnie zagina się drugi płat dolny 22 tak, aby znalazł się on nad podstawą pojemników A i przymocowuje się go do pierwszego płata dolnego 12, na przykład za pomocą kleju albo za pomocą mechanicznych elementów złącznych, tworząc zespoloną dolną ściankę opakowania. Figury 4, 5 i 6 przedstawiają w widoku z różnych stron całkowicie gotowe opakowanie wraz z osadzonym między sąsiadującymi ze sobą pojemnikami z zespołem listwy o przekroju w kształcie trapezu względnie (w przypadku niewielkiej szerokości płata środkowego 48) odwróconej litery V. Wzajemne kątowe położenie płatów przytrzymujących 38 i 40 może być zmieniane przez odpowiednie przemieszczanie linii zagięcia 44a, 44b, 44c i 44d oraz 46a i 46b zgodnie z wymaganiami stawianymi zespołowi listwy 14. Płaty wspornikowe 34 i 36 nie muszą mieć w przekroju kształt trapezu, lecz mogą być na przykład odgięte do góry, tworząc zespół listwy o przekroju w kształcie litery V lub odwróconej litery V. W pewnych rozwiązaniach konstrukcyjnych drugi płat dolny może rozciągać się na całą dolną ścianę opakowania względnie może być zaopatrzony w klapę przymocowaną do pierwszego płata bocznego 16. W innych rozwiązaniach konstrukcyjnych płaty podtrzymujące mogą być bardziej sprężyste (fig. 5), aby naciskały na ścianki boczne pojemników, pełniąc funkcję pasków wsporczych i w ten sposób poprawić sztywność opakowania. W tych rozwiązaniach płaty podtrzymujące mogą być również tak usytuowane, aby płaty przytrzymujące 38 i 40 lepiej przylegały do pojemników. Odmiana opakowania kartonowego według wynalazku jest przedstawiona na fig. 7, 8 i 9, przy czym poszczególne części tego opakowania są oznaczone dodaniem przed liczbą będącą oznaczeniem opakowania według fig. 1 do 6 cyfry 1. Figura 7 przedstawia wykrój 110, który różni się od wykroju na fig. 1 tym, że nie ma pierwszego płata bocznego, zaś zespół listwy 114 jest połączony bezpośrednio (bez nacięć) z płatem górnym 118 wzdłuż linii zagięcia 132, a ponadto jego długość jest odpowiednio większa, kompensując przez to pominięcie pierwszego płata bocznego. W tej odmianie opakowania sprężyste płaty przytrzymujące 138, 140 są ze sobą połączone wzdłuż wspólnej linii zagięcia 143, jak również są bezpośrednio połączone wzdłuż linii zagięcia 135, 139 i 137, 141 z płatami wspornikowymi 134 i 136, zaś stosowane w rozwiązaniu według fig. 1 płaty narożne są w ogóle pominięte. Opakowanie z wykroju 110, przedstawione na fig. 8 i 9, może być złożone za pomocą kilku operacji zaginania i klejenia wykonywanych w znanym urządzeniu pakującym o prostoliniowym torze pakowania, przy czym nie musi być ono ani obracane, ani przewracane. Operacja składania opakowania jest podobna do omówionej poprzednio, zaś w jej wyniku zostaje utworzone opakowanie o strukturze tubusowej otaczające zestawy A pojemników i otwartej na końcach. Pierwszy i drugi płat dolny 112 i 122 mocuje się ze sobą za pomocą kleju albo innego znanego elementu łączącego, tworząc kompletny dwuwarstwowy płat dolny (fig. 8). Zespół listwy 114 tworzy się przez zaginanie pod kątem ostrym lub rozwartym pierwszego i drugiego płata przytrzymującego 138 i 140 wzdłuż ich wspólnej linii zagięcia 143, tworzącej wierzchołek trójkątnego przekroju poprzecznego zespołu listwy 114, przy czym płaty te zostają automatycznie zagięte podczas wciskania zespołu listwy 114 w szczelinę między pojemnikami. Z tego powodu szerokość płatów przytrzymujących 138 i 140 musi być większa od szerokości szczeliny między pojemnikami. Wewnętrzna sprężystość zagiętego kartonu zapewnia usztywnienie połączenia między płatami przytrzymującymi 138 i 140 i pojemnikami, a tym samym usztywnienie załadowanego opakowania. Kombinacja opakowania otaczającego pojemniki z umieszczonym między nimi zespołem listwy 14, 114 uniemożliwia wzajemne przemieszczanie się pojemników i pozwala na łatwe manipulowanie opakowaniami i umieszczonymi w nich zestawami pojemników oraz ustawianie ich w stosy. Zespół listwy zastępuje stosowane dotychczas czołowe elementy przytrzymujące, zapobiegające poziomemu przemieszczaniu się pojemników względem opakowania, które wymagały dodatkowych operacji zaginania. Zastosowanie do płatów określenia górny, dolny, boczny i im podobne są określeniami względnymi, bowiem opakowanie może być zorientowane dowolnie w przestrzeni. Określenie linia zagięcia winno być rozumiane nie tylko jako pojedyncza linia zagięcia, ale również jako linia nacięć przerywanych, linia osłabienia albo kilka linii zagięcia, nie wykraczając poza zakres wynalazku.

6 6 PL B1 Zastrzeżenia patentowe 1. Opakowanie kartonowe typu tubusowego, otaczające kilka artykułów tworzących szczelinę między sąsiednimi artykułami znajdującymi się w tym opakowaniu, przy czym artykuły te są ze sobą połączone tworząc zestaw, a ich górne powierzchnie znajdują się w jednej płaszczyźnie, które to opakowanie jest wyposażone w płat górny, płat boczny, płat dolny i zespół listwy, tworzące otwartą na końcach strukturę tubusową otaczającą artykuły, przy czym płat górny styka się z górną płaską powierzchnią artykułów, a ponadto podłużna oś zespołu listwy jest nachylona do powierzchni płata górnego, zaś sam zespół listwy ma dwa przeciwległe końce, połączone z płatami opakowania, znamienne tym, że jego zespół listwy (14, 114) jest zaopatrzony w dwa płaty przytrzymujące (38, 138 oraz 40, 140), połączone wzajemnie za pomocą jednej środkowej linii zagięcia (50, 52, 143), przebiegającej wzdłuż tego zespołu listwy (14, 114) oraz - przynajmniej jednej usytuowanej pod kątem linii zagięcia (44a, 44b, 44c, 44d, 134, 135, 139, 141), usytuowanej między końcem tej środkowej linii zagięcia (50, 52, 143) i jednym z przeciwnych końców zespołu listwy (14, 114), przy czym ten zespół listwy (14, 114), wchodzący w szczelinę między artykułami, jest połączony wzdłuż linii zagięcia (30, 130) z tym pierwszym z przeciwnych końców z płatem dolnym (12, 22, 112, 122), stykając się z swym pierwszym i drugim płatem przytrzymującym (38, 138 oraz 40, 140) z sąsiadującymi ze szczeliną artykułami. 2. Opakowanie według zastrz. 1, znamienne tym, że przynajmniej część płata dolnego (12, 22, 112, 122) otacza przynajmniej częściowo dwa lub więcej artykułów. 3. Opakowanie według zastrz. 1 albo 2, znamienne tym, że zespół listwy (14, 114) składa się samoczynnie w trakcie zaginania opakowania typu tubusowego wokół ustawionych w rzędzie przynajmniej dwóch artykułów. 4. Opakowanie według zastrz. 1, znamienne tym, że jest zaopatrzone w płat boczny (16), przy czym przynajmniej jeden koniec zespołu (14) listwy jest połączony wzdłuż linii zagięcia (32) z tym płatem bocznym (16). 5. Opakowanie według zastrz. 1, znamienne tym, że jeden koniec zespołu listwy (114) jest połączony wzdłuż linii zagięcia (132) z płatem górnym (118) opakowania. 6. Opakowanie według zastrz. 1, znamienne tym, że para płatów przytrzymujących (138, 140) jest połączona ze sobą wzajemnie wzdłuż podłużnej linii zagięcia (143). 7. Opakowanie według zastrz. 1, znamienne tym, że jego płaty przytrzymujące (38, 40, 138, 140) tworzą między sobą kąt ostry. 8. Opakowanie według zastrz. 1, znamienne tym, że zespół listwy (14) jest zaopatrzony w dwa płaty przytrzymujące (38, 40) i w umieszczony między nimi i zagięty względem nich płat środkowy (48), łączący ze sobą płaty przytrzymujące (38, 40) wzdłuż ich podłużnych krawędzi. 9. Opakowanie według zastrz. 7, znamienne tym, że płaty przytrzymujące (38, 40, 138, 140) są połączone z płatem dolnym (12, 112) oraz z płatem bocznym (16) względnie z płatem górnym (118) za pośrednictwem przynajmniej jednego płata wspornikowego (34, 36, 134, 136). 10. Opakowanie według zastrz. 9, znamienne tym, że jego płaty wspornikowe (34, 36) mają kształt trapezu. 11. Opakowanie według zastrz. 9, znamienne tym, że jest ponadto zaopatrzone w parę płatów narożnych (42a, 42b, 42c, 42d), połączonych wzdłuż linii zagięcia (44a, 44b, 44c, 44d, 46a, 46b) z płatem wspornikowym (34, 36) i odgiętych od niego, przy czym ta para płatów narożnych (42a, 42b, 42c, 42d) łączy wzdłuż linii zagięcia (46a, 46b) płaty przytrzymujące (38, 40) z płatami wspornikowymi (34, 36). 12. Opakowanie według zastrz. 11, znamienne tym, że płaty narożne (42a, 42b, 42c, 42d) są odgięte od każdego płata przytrzymującego (38, 40), stykając się ze ścianami sąsiednich artykułów. 13. Opakowanie według zastrz. 1, znamienne tym, że każdy płat przytrzymujący (38, 40) przynajmniej częściowo przylega do ścian sąsiadujących z nim artykułów. 14. Opakowanie według zastrz. 1, znamienne tym, że jego płat dolny składa się z pary przymocowanych do siebie płatów dolnych, a mianowicie pierwszego płata dolnego (12) i drugiego płata dolnego (22), przy czym zespół listwy (14) jest połączony swym jednym końcem z jednym z tych płatów dolnych (12). 15. Opakowanie według zastrz. 1, znamienne tym, że pierwszy płat dolny (12) jest połączony z pierwszym płatem bocznym (16), a drugi płat dolny (22) jest połączony z drugim końcem zespołu listwy (14).

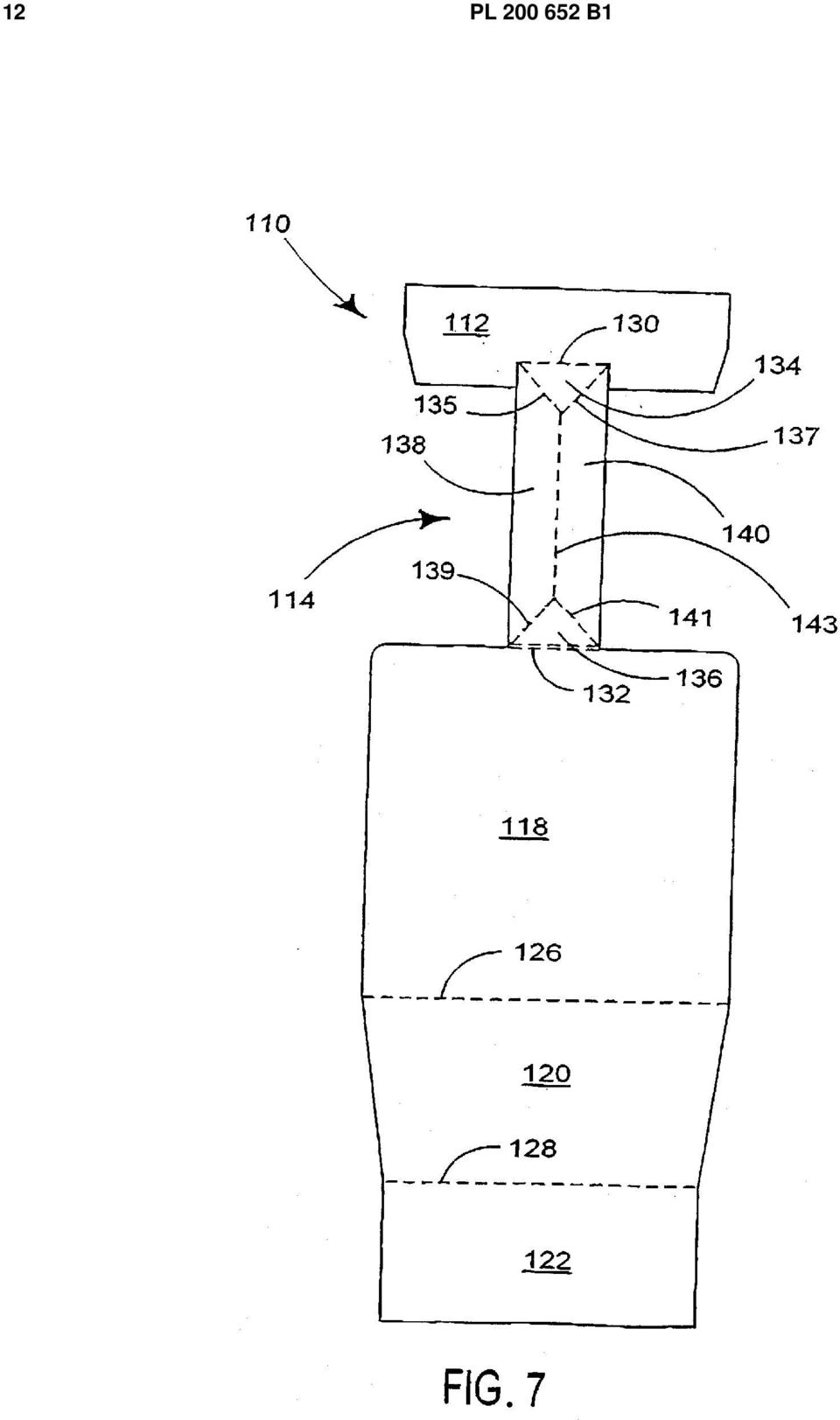

7 PL B Wykrój do składania opakowania typu tubusowego, złożony z kilku płatów połączonych ze sobą w jednym ciągu liniami zagięcia, przy czym płaty te zawierają dwa płaty dolne na przeciwległych końcach wykroju, znamienny tym, że jeden z płatów dolnych (12, 112) jest połączony z sąsiednim płatem bocznym (16) względnie z płatem górnym (18) za pośrednictwem zespołu listwy (14, 114), połączonego wzdłuż linii zagięcia (32, 132) z tym płatem dolnym (12), zaś zespół listwy (14, 114) składa się z dwóch płatów przytrzymujących (38, 40, 138, 140), usytuowanych między tym płatem dolnym (12, 112) i płatem bocznym (16) względnie płatem górnym (118). 17. Wykrój według zastrz. 16, znamienny tym, że jeden koniec zespołu listwy (14, 114) jest połączony za pomocą płata wspornikowego (34, 140) z pierwszym płatem dolnym (12, 112) wzdłuż linii zagięcia (30, 130), zaś drugi koniec tego zespołu listwy (14, 114) jest połączony wzdłuż linii zagięcia (32, 132) z sąsiednim płatem. 18. Wykrój według zastrz. 16, znamienny tym, że sąsiednim płatem jest pierwszy płat boczny (16), połączony linią zagięcia (24) z płatem górnym (18), przy czym odległość między linią zagięcia (30) a linią zagięcia (24) jest mniejsza od odległości między górną i dolną powierzchnią pakowanego artykułu. 19. Wykrój według zastrz. 16, znamienny tym, że sąsiednim płatem jest płat górny (118) opakowania. 20. Wykrój według zastrz. 16, znamienny tym, że dwa płaty przytrzymujące (38, 40) są od siebie oddzielone płatem środkowym (48). 21. Wykrój według zastrz. 17, znamienny tym, że płaty wspornikowe (34, 36) mają kształt trapezu. 22. Wykrój według zastrz. 17, znamienny tym, że płaty wspornikowe (134, 136) mają kształt trójkąta. 23. Wykrój według zastrz. 16 albo 17, albo 18, albo 19, albo 20, albo 21, albo 22, znamienny tym, że jest ponadto zaopatrzony w pary płatów narożnych (42a, 42b, 42c, 42d), połączonych wzdłuż linii zagięcia (44a, 44b, 44c, 44d) z płatem wspornikowym (34, 36), przy czym para płatów narożnych (42a, 42b, 42c, 42d) łączy płaty przytrzymujące (38, 40) z odpowiednimi płatami wspornikowymi (34, 36) wzdłuż linii zagięcia (46a, 46b). 24. Sposób składania opakowania kartonowego z wykroju do postaci otaczającej pakowane artykuły, obejmujący operację polegającą na doprowadzeniu do wykroju rzędu artykułów (A) zaopatrzonych w szczelinę usytuowaną między sąsiednimi artykułami, znamienny tym, że zespół listwy (14, 114) wprowadza się do szczeliny, powodując samoczynne odgięcie płatów przytrzymujących (38, 40, 138, 140) i ich sprężyste przyleganie do ścian sąsiednich artykułów (A), a następnie zagina się płaty dolne (12, 22, 112, 122), mocując je ze sobą na zakładkę.
