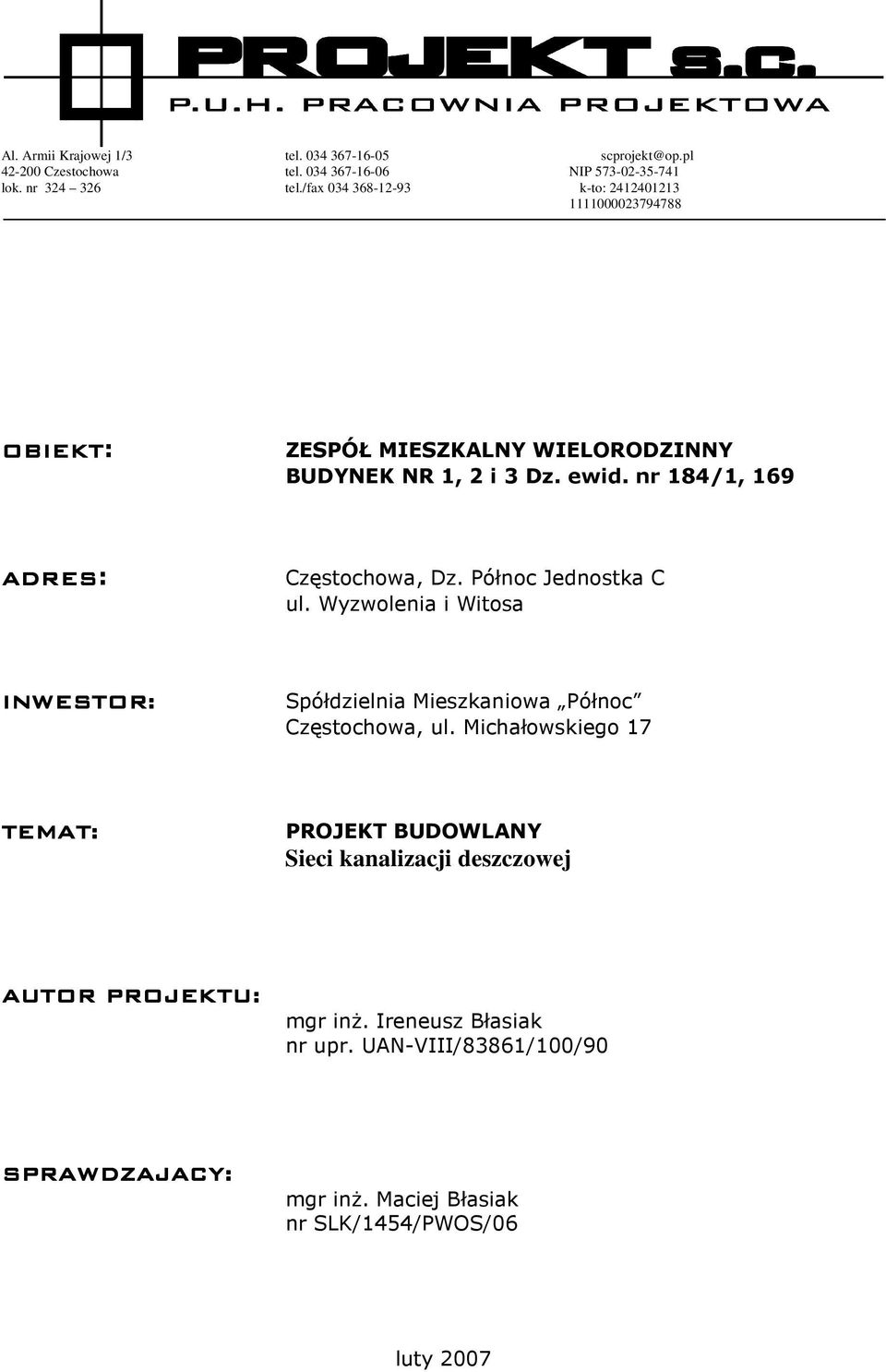

1 Al. Armii Krajowej 1/3 tel Czestochowa tel NIP lok. nr tel./fax k-to: OBIEKT: ZESPÓŁ MIESZKALNY WIELORODZINNY BUDYNEK NR 1, 2 i 3 Dz. ewid. nr 184/1, 169 ADRES: Częstochowa, Dz. Północ Jednostka C ul. Wyzwolenia i Witosa INWESTOR: Spółdzielnia Mieszkaniowa Północ Częstochowa, ul. Michałowskiego 17 TEMAT: PROJEKT BUDOWLANY Sieci kanalizacji deszczowej AUTOR PROJEKTU: mgr inŝ. Ireneusz Błasiak nr upr. UAN-VIII/83861/100/90 SPRAWDZAJACY: mgr inŝ. Maciej Błasiak nr SLK/1454/PWOS/06 luty 2007

2 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa Budowlanego oświadczam, Ŝe sporządziłem Projekt Budowlany Sieci kanalizacji deszczowej dla Zespołu Mieszkalnego Wielorodzinnego w Częstochowie, ul. Wyzwolenia i Witosa, dz. ewid. nr 184/1, 169 obręb 22 zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant: mgr inŝ. Ireneusz Błasiak sprawdzający: mgr inŝ. Maciej Błasiak 2

3 Projekt zawiera 1) Opis techniczny 2) Obliczenia hydrauliczne 3) Obliczenia wytrzymałościowe 4) Odpis warunków technicznych i uzgodnień 5) Orientacja 6) Plan zlewni 7) Plan sytuacyjny skala 1:500 rys. Nr 1 8) Profil podłuŝny kanalizacji deszczowej część 1 skala 1:500/100 rys. Nr 2 9) Profil podłuŝny kanalizacji deszczowej część 2 skala 1:500/100 rys. Nr 3 10) Studzienka rewizyjna z kręgów Ŝelbetowych ø1,2 m rys. Nr 4 11) Szczegół ułoŝenia rurociągów rys. Nr 5 3

4 OPIS TECHNICZNY do projektu budowlanego sieci kanalizacji deszczowej dla Zespołu Mieszkalnego Wielorodzinnego w Częstochowie, ul. Wyzwolenia i Witosa, dz. ewid. nr 184/1, 169 obręb Dane wyjściowe i podstawa opracowania Projekt niniejszy opracowano w oparciu o następujące dane: - zlecenia Inwestora i zawartej umowy - planu sytuacyjnego w skali 1:500 z naniesionym uzbrojeniem istniejącym - decyzji Nr 312 o warunkach zabudowy pismo P.P.I /05/06 z dn warunków technicznych odprowadzenia wód deszczowych z Miejskiego Zarządu Dróg z projektowanego Zespołu Mieszkaniowego w dz. Północ Jednostka C, ul. Wyzwolenia w Częstochowie pismo WU 2211/239/05 z dn opinii Nr 104/07 Uzgodnienia dokumentacji projektowej przez Miejski Zespół Uzgodnień w Częstochowie z dn projektu ukształtowania terenu - projektu przyłączy kanalizacji deszczowej dla bud. Nr 1, 2, 3 - uzgodnień z Inwestorem - obowiązujących norm i normatywów projektowania - uzgodnienia z Miejskim Zarządem Dróg w Częstochowie 2. Zakres opracowania. Projekt niniejszy obejmuje sieć kanalizacji deszczowej dla budynków Nr 1, 2 i 3 dla Zespołu Mieszkalnego Wielorodzinnego w Częstochowie, ul. Wyzwolenia i Witosa. Przyłącza kanalizacji deszczowej dla budynków Nr 1, 2, 3 ujęte są w oddzielnych opracowaniach. 4

5 3. Dane ogólne i stan istniejący. Zespół mieszkalny trzech budynków wielorodzinnych jest zlokalizowany w Dz. Północ Jednostka C przy zbiegu ulic Wyzwolenia i Witosa. Są to budynki trzykondygnacyjne całkowicie podpiwniczone. Odprowadzenie wód opadowych z dachów budynku ujęto w projekcie przyłączy w oddzielnym opracowaniu. W projekcie architektury przewidziano: Bud. Nr 1 9 rur spustowych Bud. Nr 2 10 rur spustowych Bud. Nr 3 11 rur spustowych Wody opadowe z trzech projektowanych budynków zostaną odprowadzone do kolektora ø1,2 m. Miejscem włączenia jest studzienka D1. 4. Dane szczegółowe. Trasa projektowanej kanalizacji deszczowej przebiega wzdłuŝ budynków Nr 1, 2, 3, a następnie przechodzi pod jezdnią ul. Wyzwolenia i jest włączona do studzienki rewizyjnej D1. Przejście kanalizacji deszczowej pod ulicą Wyzwolenia naleŝy wykonać przeciskiem sterowanym. Sieć kanalizacji deszczowej projektuje się z obydwu stron budynków ze względu na dachy dwuspadowe i lokalizację rur spustowych z obu stron budynków. Sieć kanalizacji deszczowej w osiedlu projektuje się z rur kanałowych z PVC typu cięŝkiego S o średnicach: ø200/5,9 mm ø315/9,2 mm ø400/11,7 mm oraz odcinek kanalizacji z rur Ŝelbetowych kl. II ø500 mm. Całkowita długość poszczególnych rur wynosi: ø200/5,9 mm l = 259,5 m ø315/9,2 mm l = 192,0 m ø400/11,7 mm l = 83,0 m Rury naleŝy ułoŝyć ze spadkiem i = 1 6,75 % w zaleŝności od spadku terenu. Uszczelnienie połączeń rur kielichowych przy pomocy uszczelek gumowych. Rury naleŝy układać na podsypce z piasku grubości 20 cm, wykonać obsypkę z piasku grubości 30 cm i dopiero wykonać zasypkę gruntem rodzimym. Dla odwodnienia terenu w projekcie 5

6 ukształtowania terenu i dróg w projekcie drogowym zaprojektowano 8 wpustów ulicznych. Zastosowano wpusty uliczne typowe z osadnikiem kołnierzowe uchylne z zatrzaskiem klasy D400. Podłączenie wpustów ulicznych z osadnikiem naleŝy wykonać z rur kanałowych z PVC typu cięŝkiego S o średnicy ø200/5,9 mm. Odcinek kanalizacji deszczowej od D1 do komory na kolektorze ø1,2 m naleŝy ułoŝyć z rur Ŝelbetowych Wipro klasy II ø500 mm o wytrzymałości P n = 5000 kg/m. Na odcinku l = 22,0 m naleŝy przełoŝyć istniejącą kanalizację ø400 mm. W miejscach podłączeń wpustów oraz załamań kanalizacji deszczowej zaprojektowano na sieci 21 studzienek rewizyjnych. Sposób wykonania studzienek wg załączonego rysunku. Pierwszą studzienkę przed włączeniem do kolektora naleŝy wykonać z osadnikiem. Włazy we wszystkich studzienkach wykonać typu cięŝkiego o nośności P = 40 T klasy D400 z wypełnieniem betonowym EN 124:2000. Realizację kanałów deszczowych naleŝy rozpocząć od miejsca włączenia do istniejącej kanalizacji deszczowej. Przewody kanalizacji deszczowej z rur Ŝelbetowych naleŝy układać na podsypce z piasku uformowanej na 90º. Kanał w wykopie naleŝy układać z podbiciem rur obustronnie piaskiem dobrze zagęszczonym z pogłębieniem na złącza dla uzyskania współczynnika podłoŝa l = 1,5. Uszczelnienie rur kielichowych wykonać za pomocą uszczelek gumowych. Zabezpieczenie wykopu pod kanalizację deszczową wykonać zgodnie z obowiązującą normą. Dla zabezpieczenia przed agresywnością środowiska rury Ŝelbetowe oraz studzienki naleŝy zabezpieczyć emulsją kationową R6 jako podkład, a następnie rury pokryć izolacją asfaltową. Roboty ziemne i układanie rur w wykopach zgodnie z normą PN B 10736/1999 Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Projektowany kanał deszczowy krzyŝuje się z istniejącym uzbrojeniem podziemnym. W miejscach skrzyŝowań kolizje nie występują. W miejscach skrzyŝowań z kablem elektrycznym naleŝy załoŝyć rury ochronne dwudzielne o długości 3,0 m. Przed przystąpieniem do prac naleŝy wykonać przekopy kontrolne w celu ustalenia głębokości istniejących sieci. 6

7 5. Warunki gruntowo wodne. W badanym terenie w podłoŝu zalegają utwory czwartorzędowe piaszczyste. Jest to niewielka warstwa gleby oraz nasypy piaszczyste i rzadziej piaszczysto gliniaste. Zwierciadło wody typu swobodnego na wysokości terenu badań zalega na głębokości 15,0 20,0 m.p.p.t. 6. Obliczenia wytrzymałościowe. 6.1 Rury z PVC typu cięŝkiego S ø315/9,2 mm Minimalne przykrycie h 1 = 2,39 m Maksymalne przykrycie h 1 = 3,0 m ObciąŜenie klasy B Zasypka γ = 20kN/m 3 Z wykresu Nr 3 dla h = 2,39 m - ObciąŜenie charakterystyczne q k = 72 kpa ObciąŜenie obliczeniowe q = 90 kpa dla h = 3,00 m - ObciąŜenie charakterystyczne q k = 80 kpa ObciąŜenie obliczeniowe q = 100 kpa Z wykresu Nr 13 odczytujemy, Ŝe dla rury typu S obciąŝonej obciąŝeniem q = 100 kpa i q k =80 kpa potrzebna jest obsypka o module odkształcenia E 2 = 6,0 MPa. 6.2 Rury z PVC typu cięŝkiego S ø200/5,9 mm Minimalne przykrycie Maksymalne przykrycie ObciąŜenie klasy B Zasypka γ = 20kN/m 3 h 1 = 1,8 m h 1 = 2,1 m 7

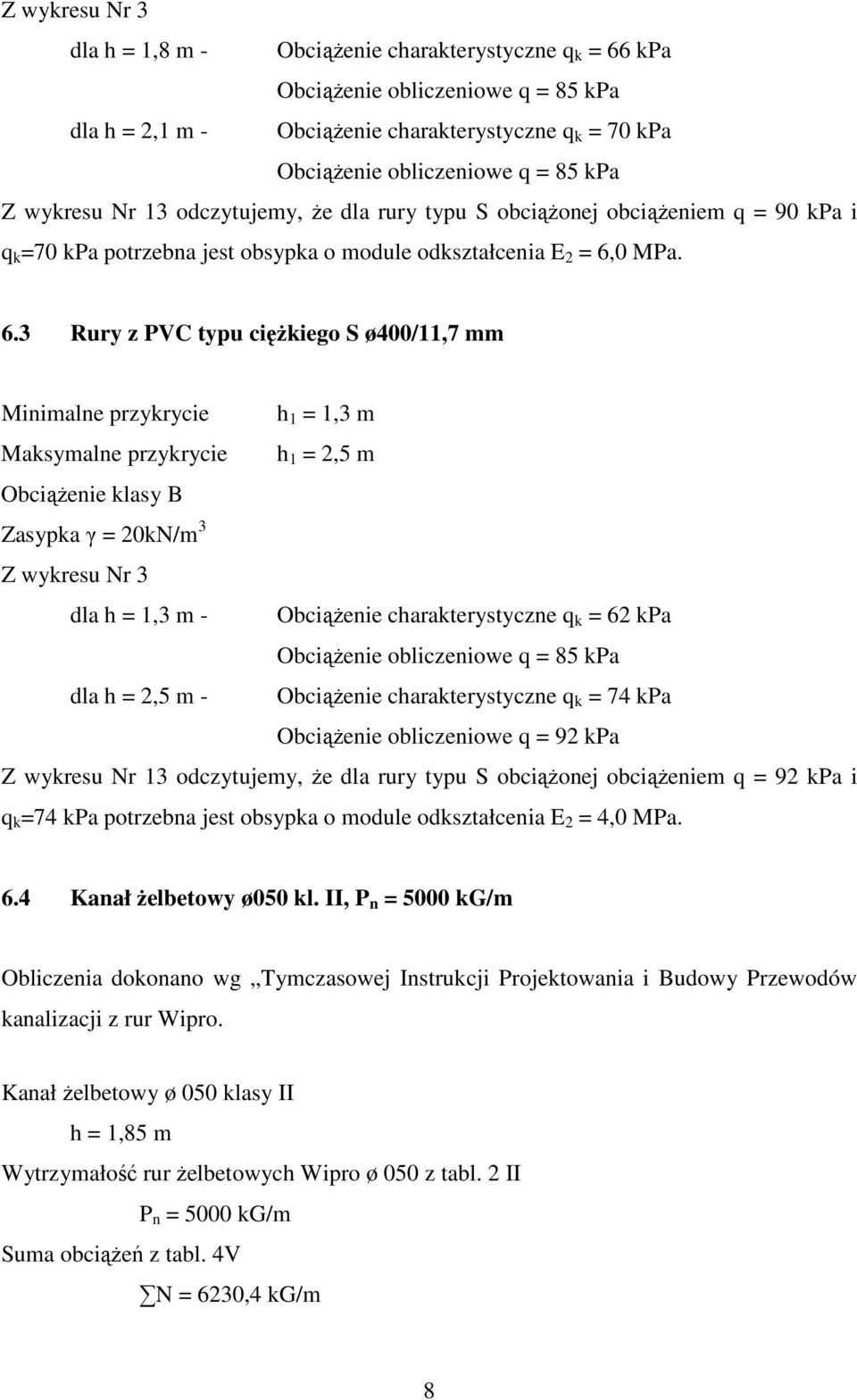

8 Z wykresu Nr 3 dla h = 1,8 m - ObciąŜenie charakterystyczne q k = 66 kpa ObciąŜenie obliczeniowe q = 85 kpa dla h = 2,1 m - ObciąŜenie charakterystyczne q k = 70 kpa ObciąŜenie obliczeniowe q = 85 kpa Z wykresu Nr 13 odczytujemy, Ŝe dla rury typu S obciąŝonej obciąŝeniem q = 90 kpa i q k =70 kpa potrzebna jest obsypka o module odkształcenia E 2 = 6,0 MPa. 6.3 Rury z PVC typu cięŝkiego S ø400/11,7 mm Minimalne przykrycie h 1 = 1,3 m Maksymalne przykrycie h 1 = 2,5 m ObciąŜenie klasy B Zasypka γ = 20kN/m 3 Z wykresu Nr 3 dla h = 1,3 m - ObciąŜenie charakterystyczne q k = 62 kpa ObciąŜenie obliczeniowe q = 85 kpa dla h = 2,5 m - ObciąŜenie charakterystyczne q k = 74 kpa ObciąŜenie obliczeniowe q = 92 kpa Z wykresu Nr 13 odczytujemy, Ŝe dla rury typu S obciąŝonej obciąŝeniem q = 92 kpa i q k =74 kpa potrzebna jest obsypka o module odkształcenia E 2 = 4,0 MPa. 6.4 Kanał Ŝelbetowy ø050 kl. II, P n = 5000 kg/m Obliczenia dokonano wg Tymczasowej Instrukcji Projektowania i Budowy Przewodów kanalizacji z rur Wipro. Kanał Ŝelbetowy ø 050 klasy II h = 1,85 m Wytrzymałość rur Ŝelbetowych Wipro ø 050 z tabl. 2 II P n = 5000 kg/m Suma obciąŝeń z tabl. 4V N = 6230,4 kg/m 8

9 Kanalizację deszczową naleŝy ułoŝyć z rur Ŝelbetowych Wipro ø 050 klasy II o wytrzymałości P n = 5000 kg/m ułoŝonych na podsypce z piasku uformowanej na 90º Nośność rury z tabl. 4 VI N = 1,5 x N = 1,5 x 5000 = 7500 kg/m 7500 kg/m > N = 6230,4 kg/m 7. Obliczenia hydrauliczne. 7.1 Zlewnia budynku Nr 1 F 1 = 1673,0 m 2 φ = 0,9 Q = F * q * φ [l/sek] Q 1 = 0,1673 * 127 *0,9 = 19,2 l/sek Dla odprowadzenia wód opadowych ze zlewni budynku Nr 1 przyjęto dwa kanały ø 200/5,9 mm, i = 10. Dla jednego kanału q = 10,0 l/sek. Z nomogramu Nr 1 odczytuje się przepływ w kanale o średnicy D = 200/5,9 mm ze spadkiem i = 10 wynosi: Q = 35 l/sek przy Stosunek przepływów wynosi: q n Q 10 = = 35 0,29 V = 1,3 m/sek Z wykresu rys. 18 odczytuje się za pośrednictwem krzywej zaleŝności przepływów A, Ŝe przy: q n = 0,29 stopień napełnienia: Q h a a = = 0, 42 d Przy wartości napełnienia: V n a = 0,29, = 0, 76 V 9

10 V n = 0,76 * 1,3 = 0,99 m/sek d = = 188 h a = 0,42 d ha = 0,42 * 188 = 79,0 mm Dla przewodu ø200/5,9 mm: prędkości V = 1,3 m/sek napełnienie h a = 79,0 mm 7.2 Zlewnia budynku Nr 1 i 2 F 2 = 4446,0 m 2 φ = 0,9 Q = F * q * φ [l/sek] Q 2 = 0,4446 * 127 *0,9 = 50,82 l/sek Kanał ø 315/9,2 mm, i = 10. Z nomogramu Nr 1 odczytuje się przepływ w kanale o średnicy D = 315/9,2 mm ze spadkiem i = 10 wynosi: Q = 100 l/sek przy Stosunek przepływów wynosi: q n Q 50,82 = = 100 0,51 V = 1,6 m/sek Z wykresu rys. 18 odczytuje się za pośrednictwem krzywej zaleŝności przepływów A, Ŝe przy: q n Q stopień napełnienia: = 0,51 h a a = = 0, 55 d Przy wartości napełnienia: V n a = 0,55, = 0, 90 V V n = 0,90 * 1,6 = 1,44 m/sek 10

11 d = = 295 h a = 0,55 d ha = 0,55 * 295 = 162,2 mm Dla przewodu ø315/9,2 mm: prędkości V = 1,44 m/sek napełnienie h a = 162,2 mm 7.3 Zlewnia całkowita dla budynku Nr 1, 2 i 3 F 3 = 7825,0 m 2 φ = 0,9 Q = F * q * φ [l/sek] Q 3 = 0,7825 * 127 *0,9 = 89,4 l/sek Kanał ø 400/11,2 mm, i = 10. Z nomogramu Nr 1 odczytuje się przepływ w kanale o średnicy D = 400/11,2 mm ze spadkiem i = 10 wynosi: Q = 200 l/sek przy Stosunek przepływów wynosi: q n Q 89,4 = = 200 0,45 V = 1,9 m/sek Z wykresu rys. 18 odczytuje się za pośrednictwem krzywej zaleŝności przepływów A, Ŝe przy: q n Q Stopień napełnienia: = 0,45 h a a = = 0, 53 d Przy wartości napełnienia: V n a = 0,53, = 0, 87 V V n = 0,87 * 1,9 = 1,65 m/sek d = =

12 h a = 0,53 d ha = 0,53 * 378 = 200,0 mm Dla przewodu ø400/11,2 mm: prędkości V = 1,65 m/sek napełnienie h a = 200,0 mm Po włączeniu kanału ø400/11,2 mm do istniejącego kanału ø040 w studzience naleŝy powiększyć średnicę istniejącego kanału ø400 mm do średnicy ø500 mm. 12
