ZAMKI ELEKTROMECHANICZNE ABLOY

Transkrypt

1 ZAMKI ELEKTROMECHANICZNE ABLOY

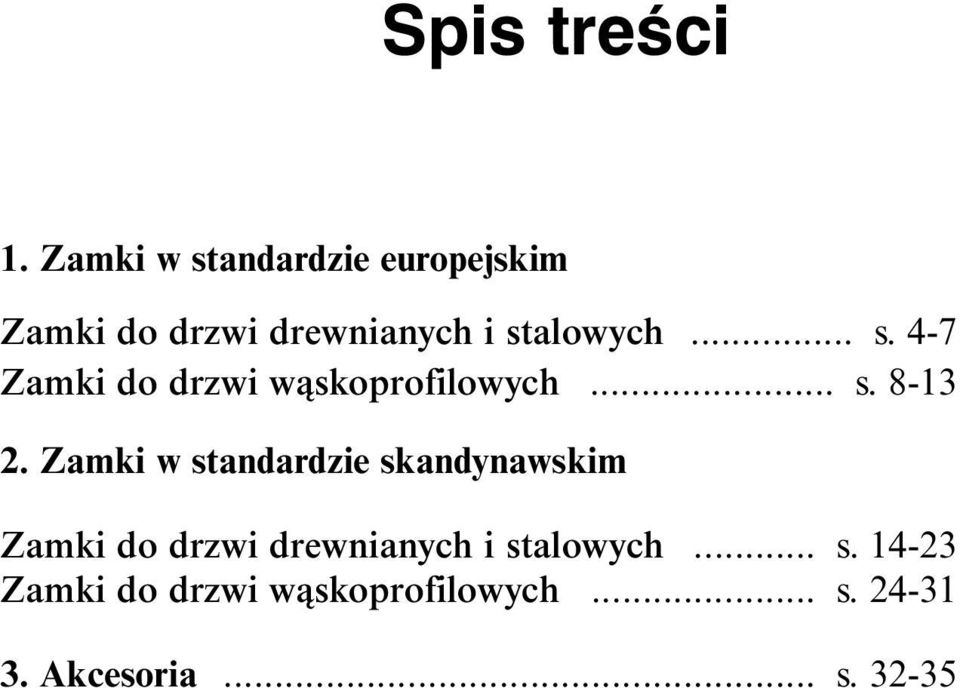

2 Spis treêci 1. Zamki w standardzie europejskim Zamki do drzwi drewnianych i stalowych... s. 4-7 Zamki do drzwi wàskoprofilowych... s Zamki w standardzie skandynawskim Zamki do drzwi drewnianych i stalowych... s Zamki do drzwi wàskoprofilowych... s Akcesoria... s

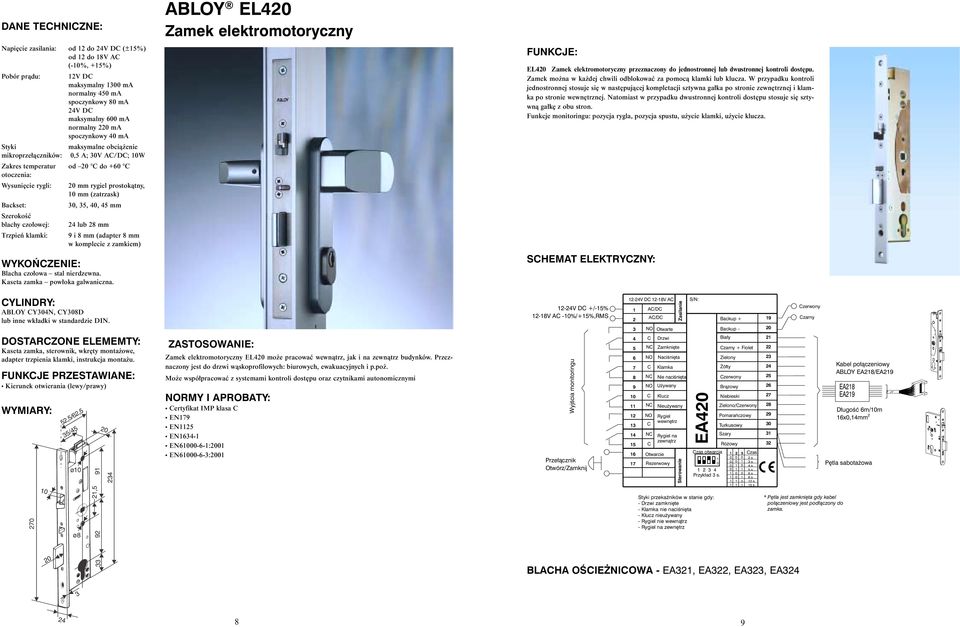

3 Napi cie zasilania: od 12 do 24V DC (±15%) Od 12 do 18V AC (-10% +15%) Pobór pràdu: 12V DC maksymalny 1300 ma normalny 450 ma spoczynkowy 80 ma 24V DC maksymalny 600 ma normalny 220 ma spoczynkowy 40 ma Styki maksymalne obcià enie mikroprze àczników: 0,5 A; 30V AC/DC; 10W Zakres temperatur od -20 C do +60 C otoczenia: Wysuni cie rygli: 20 mm rygiel prostokàtny, 10 mm (zatrzask) 55, 60, 65 mm blachy czo owej: 20 lub 24 mm Trzpieƒ klamki: 9 i 8 mm (adapter 8 mm w komplecie z zamkiem) Blacha czo owa stal nierdzewna. Kaseta zamka pow oka galwaniczna. ABLOY EL520 Zamek elektromotoryczny EL520 Zamek elektromotoryczny przeznaczony do jednostronnej lub dwustronnej kontroli dost pu. Zamek mo na w ka dej chwili odblokowaç za pomocà klamki lub klucza. W przypadku kontroli jednostronnej stosuje si w nast pujàcej kompletacji sztywna ga ka po stronie zewn trznej i klamka po stronie wewn trznej. Natomiast w przypadku dwustronnej kontroli dost pu stosuje si sztywnà ga k z obu stron. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. SCHEMAT ELEKTRYCZNY: ABLOY CY304N, CY308D lub inne wk adki w standardzie DIN. Kaseta zamka, sterownik, wkr ty monta owe, adapter trzpienia klamki, instrukcja monta u. FUNKCJE PRZESTAWIANE: Kierunek otwierania (lewy/prawy) Zamek elektromotoryczny EL520 mo e pracowaç wewnàtrz, jak i na zewnàtrz budynków. Przeznaczony jest do drzwi pe nych: biurowych, ewakuacyjnych i p.po. Mo e wspó pracowaç z systemami kontroli dost pu oraz czytnikami autonomicznymi. NORMY I APROBATY: Certyfikat IMP klasa C EN179 EN1125 EN EN :2001 EN : V DC +/-15% 12-18V AC -10%/+15%,RMS WyjÊcia monitoringu Prze àcznik Otwórz/Zamknij 12-24V DC 12-18V AC S/N: 1 AC/DC 2 AC/DC Backup NO C NC NO C NC Otwarte Drzwi Zamkni te NaciÊni ta Klamka Nie naciêni ta Backup Bia y Czarny + Fiolet Zielony ó ty Czerwony 9 NO U ywany Bràzowy 10 C Klucz Niebieski 11 NC Nieu ywany Zielono/Czerwony 12 NO Rygiel Pomaraƒczowy 13 C wewn trz Turkusowy 14 NC Rygiel na Szary 15 C zewnàtrz Ró owy 16 Otwarcie Czas otwarcia Czas s 1 17 Rezerwowy s s s s Przyk ad 3 s s s s Zasilanie Sterowanie EA Czerwony Czarny Kabel po àczeniowy ABLOY EA218/EA219 EA218 EA219 D ugoêç 6m/10m 16x0,14mm 2 P tla sabota owa Styki przekaêników w stanie gdy: - Drzwi zamkni te - Klamka nie naciêni ta - Klucz nieu ywany - Rygiel nie wewnàtrz - Rygiel na zewn trz * P tla jest zamkni ta gdy kabel po àczeniowy jest pod àczony do zamka. BLACHA OÂCIE NICOWA - EA321, EA322, EA323, EA

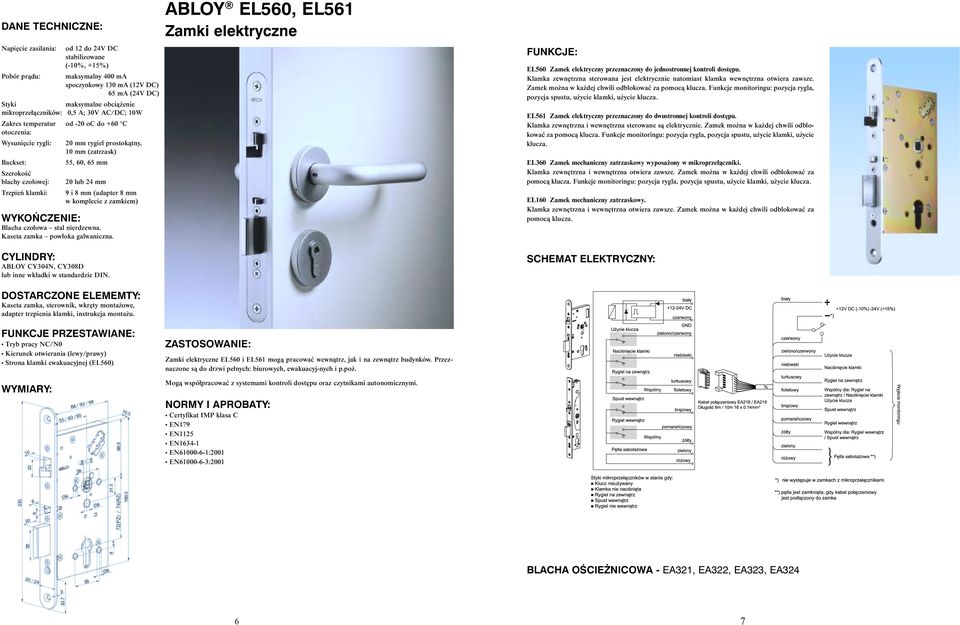

4 Napi cie zasilania: od 12 do 24V DC stabilizowane (-10%, +15%) Pobór pràdu: maksymalny 400 ma spoczynkowy 130 ma (12V DC) 65 ma (24V DC) Styki maksymalne obcià enie mikroprze àczników: 0,5 A; 30V AC/DC; 10W Zakres temperatur od -20 oc do +60 C otoczenia: Wysuni cie rygli: 20 mm rygiel prostokàtny, 10 mm (zatrzask) 55, 60, 65 mm blachy czo owej: 20 lub 24 mm Trzpieƒ klamki: 9 i 8 mm (adapter 8 mm w komplecie z zamkiem) Blacha czo owa stal nierdzewna. Kaseta zamka pow oka galwaniczna. ABLOY CY304N, CY308D lub inne wk adki w standardzie DIN. ABLOY EL560, EL561 Zamki elektryczne EL560 Zamek elektryczny przeznaczony do jednostronnej kontroli dost pu. Klamka zewn trzna sterowana jest elektrycznie natomiast klamka wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. EL561 Zamek elektryczny przeznaczony do dwustronnej kontroli dost pu. Klamka zewn trzna i wewn trzna sterowane sà elektrycznie. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. EL360 Zamek mechaniczny zatrzaskowy wyposa ony w mikroprze àczniki. Klamka zewn trzna i wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. EL160 Zamek mechaniczny zatrzaskowy. Klamka zewn trzna i wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. SCHEMAT ELEKTRYCZNY: Kaseta zamka, sterownik, wkr ty monta owe, adapter trzpienia klamki, instrukcja monta u. FUNKCJE PRZESTAWIANE: Tryb pracy NC/N0 Kierunek otwierania (lewy/prawy) Strona klamki ewakuacyjnej (EL560) Zamki elektryczne EL560 i EL561 mogà pracowaç wewnàtrz, jak i na zewnàtrz budynków. Przeznaczone sà do drzwi pe nych: biurowych, ewakuacyj-nych i p.po. Mogà wspó pracowaç z systemami kontroli dost pu oraz czytnikami autonomicznymi. NORMY I APROBATY: Certyfikat IMP klasa C EN179 EN1125 EN EN :2001 EN :2001 BLACHA OÂCIE NICOWA - EA321, EA322, EA323, EA

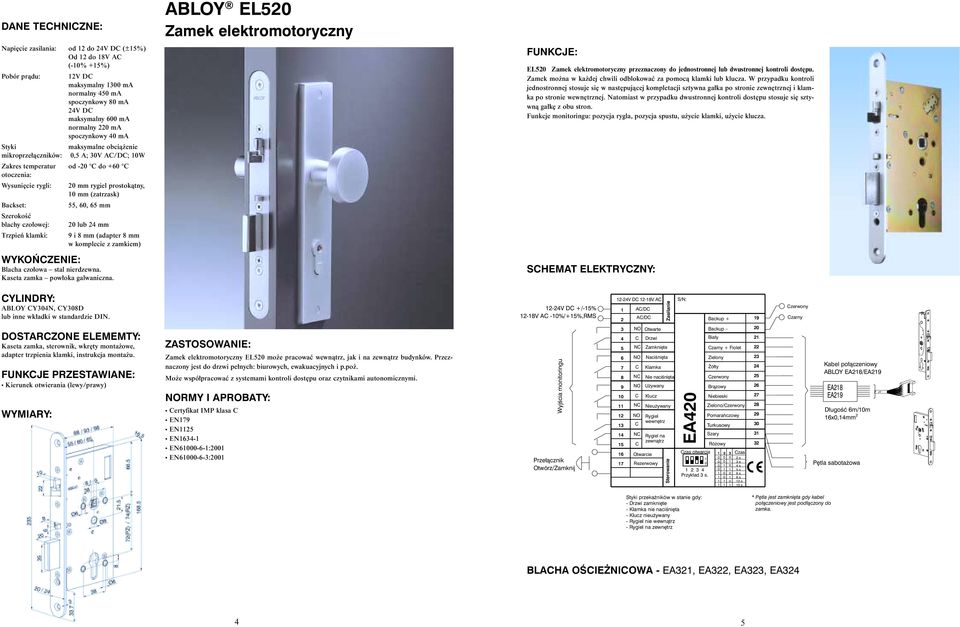

5 Napi cie zasilania: od 12 do 24V DC (±15%) od 12 do 18V AC (-10%, +15%) Pobór pràdu: 12V DC maksymalny 1300 ma normalny 450 ma spoczynkowy 80 ma 24V DC maksymalny 600 ma normalny 220 ma spoczynkowy 40 ma Styki maksymalne obcià enie mikroprze àczników: 0,5 A; 30V AC/DC; 10W Zakres temperatur od 20 C do +60 C otoczenia: Wysuni cie rygli: 20 mm rygiel prostokàtny, 10 mm (zatrzask) 30, 35, 40, 45 mm blachy czo owej: 24 lub 28 mm Trzpieƒ klamki: 9 i 8 mm (adapter 8 mm w komplecie z zamkiem) Blacha czo owa stal nierdzewna. Kaseta zamka pow oka galwaniczna. ABLOY EL420 Zamek elektromotoryczny EL420 Zamek elektromotoryczny przeznaczony do jednostronnej lub dwustronnej kontroli dost pu. Zamek mo na w ka dej chwili odblokowaç za pomocà klamki lub klucza. W przypadku kontroli jednostronnej stosuje si w nast pujàcej kompletacji sztywna ga ka po stronie zewn trznej i klamka po stronie wewn trznej. Natomiast w przypadku dwustronnej kontroli dost pu stosuje si sztywnà ga k z obu stron. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. SCHEMAT ELEKTRYCZNY: ABLOY CY304N, CY308D lub inne wk adki w standardzie DIN. Kaseta zamka, sterownik, wkr ty monta owe, adapter trzpienia klamki, instrukcja monta u. FUNKCJE PRZESTAWIANE: Kierunek otwierania (lewy/prawy) Zamek elektromotoryczny EL420 mo e pracowaç wewnàtrz, jak i na zewnàtrz budynków. Przeznaczony jest do drzwi wàskoprofilowych: biurowych, ewakuacyjnych i p.po. Mo e wspó pracowaç z systemami kontroli dost pu oraz czytnikami autonomicznymi NORMY I APROBATY: Certyfikat IMP klasa C EN179 EN1125 EN EN :2001 EN : V DC +/-15% 12-18V AC -10%/+15%,RMS WyjÊcia monitoringu Prze àcznik Otwórz/Zamknij 12-24V DC 12-18V AC S/N: 1 AC/DC 2 AC/DC Backup NO C NC NO C NC Otwarte Drzwi Zamkni te NaciÊni ta Klamka Nie naciêni ta Backup Bia y Czarny + Fiolet Zielony ó ty Czerwony 9 NO U ywany Bràzowy 10 C Klucz Niebieski 11 NC Nieu ywany Zielono/Czerwony 12 NO Rygiel Pomaraƒczowy 13 C wewn trz Turkusowy 14 NC Rygiel na Szary 15 C zewnàtrz Ró owy 16 Otwarcie Czas otwarcia Czas s 1 17 Rezerwowy s s s s Przyk ad 3 s s s s Zasilanie Sterowanie EA Czerwony Czarny Kabel po àczeniowy ABLOY EA218/EA219 EA218 EA219 D ugoêç 6m/10m 16x0,14mm 2 P tla sabota owa Styki przekaêników w stanie gdy: - Drzwi zamkni te - Klamka nie naciêni ta - Klucz nieu ywany - Rygiel nie wewnàtrz - Rygiel na zewn trz * P tla jest zamkni ta gdy kabel po àczeniowy jest pod àczony do zamka. BLACHA OÂCIE NICOWA - EA321, EA322, EA323, EA

6 Napi cie zasilania: od 12 do 24V DC (-10%, +15%) Pobór pràdu: maksymalny 400 ma spoczynkowy 130 ma (12V DC), 65 ma (24V DC) Styki maksymalne obcià enie mikroprze àczników: 0,5 A; 30V AC/DC; 10W Zakres temperatur od 20 C do +60 C otoczenia: Wysuni cie rygli: 20 mm rygiel prostokàtny, 10 mm (zatrzask) 30, 35, 40, 45 mm blachy czo owej: 20 lub 28 mm Trzpieƒ klamki: 9 i 8 mm (adapter 8 mm w komplecie z zamkiem) Blacha czo owa stal nierdzewna. Kaseta zamka pow oka galwaniczna. ABLOY CY304N, CY308D lub inne wk adki w standardzie DIN. Kaseta zamka, sterownik, wkr ty monta owe, adapter trzpienia klamki, instrukcja monta u. FUNKCJE PRZESTAWIANE: Tryb pracy NC/N0 Kierunek otwierania (lewy/prawy) Strona klamki ewakuacyjnej (EL460) ABLOY EL460, EL461 Zamki elektryczne Zamki elektryczne EL460 i EL461 mogà pracowaç wewnàtrz, jak i na zewnàtrz budynków. Przeznaczone sà do drzwi wàskoprofilowych: biurowych, ewakuacyjnych i p.po. Mogà wspó pracowaç z systemami kontroli dost pu oraz czytnikami autonomicznymi. NORMY I APROBATY: Certyfikat IMP klasa C EN179 EN1125 EN EN :2001 EN :2001 EL460 Zamek elektryczny przeznaczony do jednostronnej kontroli dost pu. Klamka zewn trzna sterowana jest elektrycznie natomiast klamka wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza EL461 Zamek elektryczny przeznaczony do dwustronnej kontroli dost pu. Klamka zewn trzna i wewn trzna sterowane sà elektrycznie. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza EL260 Zamek mechaniczny zatrzaskowy wyposa ony w mikroprze àczniki. Klamka zewn trzna i wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. Funkcje monitoringu: pozycja rygla, pozycja spustu, u ycie klamki, u ycie klucza. EL060 Zamek mechaniczny zatrzaskowy. Klamka zewn trzna i wewn trzna otwiera zawsze. Zamek mo na w ka dej chwili odblokowaç za pomocà klucza. SCHEMAT ELEKTRYCZNY: BLACHA OÂCIE NICOWA - EA321, EA322, EA323, EA

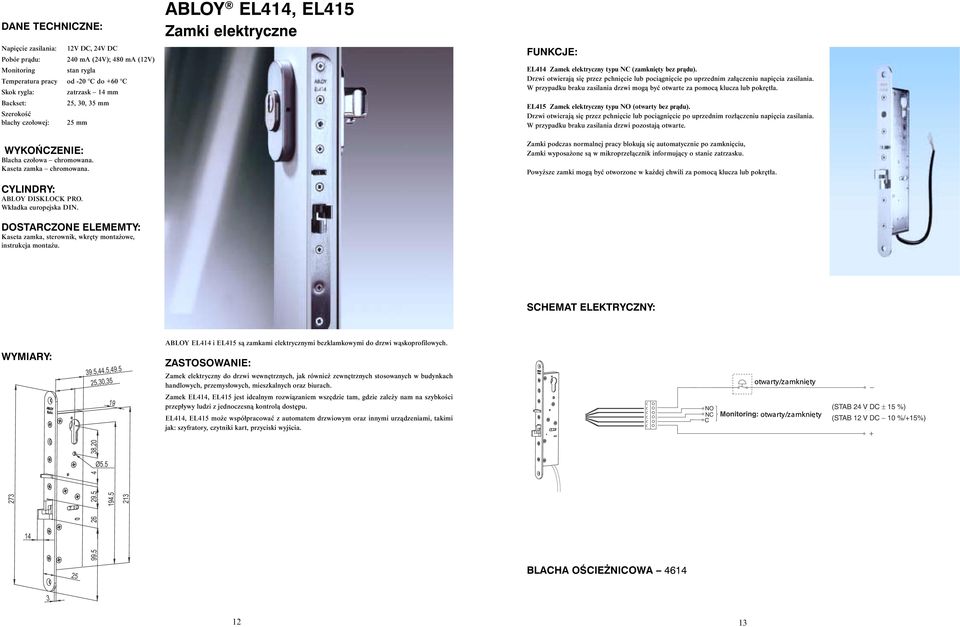

7 Napi cie zasilania: 12V DC, 24V DC Pobór pràdu: 240 ma (24V); 480 ma (12V) Monitoring stan rygla Skok rygla: zatrzask 14 mm 25, 30, 35 mm blachy czo owej: 25 mm Blacha czo owa chromowana. Kaseta zamka chromowana. ABLOY DISKLOCK PRO. Wk adka europejska DIN. Kaseta zamka, sterownik, wkr ty monta owe, instrukcja monta u. ABLOY EL414, EL415 Zamki elektryczne EL414 Zamek elektryczny typu NC (zamkni ty bez pràdu). Drzwi otwierajà si przez pchni cie lub pociàgni cie po uprzednim za àczeniu napi cia zasilania. W przypadku braku zasilania drzwi mogà byç otwarte za pomocà klucza lub pokr t a. EL415 Zamek elektryczny typu NO (otwarty bez pràdu). Drzwi otwierajà si przez pchni cie lub pociàgni cie po uprzednim roz àczeniu napi cia zasilania. W przypadku braku zasilania drzwi pozostajà otwarte. Zamki podczas normalnej pracy blokujà si automatycznie po zamkni ciu, Zamki wyposa one sà w mikroprze àcznik informujàcy o stanie zatrzasku. Powy sze zamki mogà byç otworzone w ka dej chwili za pomocà klucza lub pokr t a. SCHEMAT ELEKTRYCZNY: ABLOY EL414 i EL415 sà zamkami elektrycznymi bezklamkowymi do drzwi wàskoprofilowych. Zamek elektryczny do drzwi wewn trznych, jak równie zewn trznych stosowanych w budynkach handlowych, przemys owych, mieszkalnych oraz biurach. Zamek EL414, EL415 jest idealnym rozwiàzaniem wsz dzie tam, gdzie zale y nam na szybkoêci przep ywy ludzi z jednoczesnà kontrolà dost pu. EL414, EL415 mo e wspó pracowaç z automatem drzwiowym oraz innymi urzàdzeniami, takimi jak: szyfratory, czytniki kart, przyciski wyjêcia. BLACHA OÂCIE NICOWA

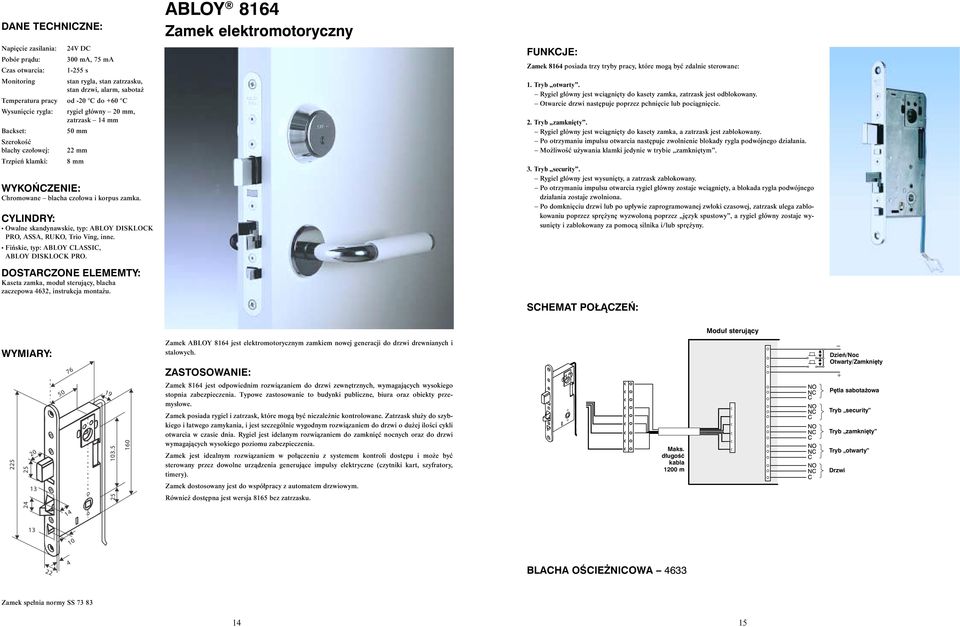

8 Napi cie zasilania: 24V DC Pobór pràdu: 300 ma, 75 ma Czas otwarcia: s Monitoring stan rygla, stan zatrzasku, stan drzwi, alarm, sabota Wysuni cie rygla: rygiel g ówny 20 mm, zatrzask 14 mm 50 mm blachy czo owej: 22 mm Trzpieƒ klamki: 8 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, modu sterujàcy, blacha zaczepowa 4632, instrukcja monta u. ABLOY 8164 Zamek elektromotoryczny Zamek 8164 posiada trzy tryby pracy, które mogà byç zdalnie sterowane: 1. Tryb otwarty. Rygiel g ówny jest wciàgni ty do kasety zamka, zatrzask jest odblokowany. Otwarcie drzwi nast puje poprzez pchni cie lub pociàgni cie. 2. Tryb zamkni ty. Rygiel g ówny jest wciàgni ty do kasety zamka, a zatrzask jest zablokowany. Po otrzymaniu impulsu otwarcia nast puje zwolnienie blokady rygla podwójnego dzia ania. Mo liwoêç u ywania klamki jedynie w trybie zamkni tym. 3. Tryb security. Rygiel g ówny jest wysuni ty, a zatrzask zablokowany. Po otrzymaniu impulsu otwarcia rygiel g ówny zostaje wciàgni ty, a blokada rygla podwójnego dzia ania zostaje zwolniona. Po domkni ciu drzwi lub po up ywie zaprogramowanej zw oki czasowej, zatrzask ulega zablokowaniu poprzez spr yn wyzwolonà poprzez j zyk spustowy, a rygiel g ówny zostaje wysuni ty i zablokowany za pomocà silnika i/lub spr yny. SCHEMAT PO ÑCZE : Zamek ABLOY 8164 jest elektromotorycznym zamkiem nowej generacji do drzwi drewnianych i stalowych. Zamek 8164 jest odpowiednim rozwiàzaniem do drzwi zewn trznych, wymagajàcych wysokiego stopnia zabezpieczenia. Typowe zastosowanie to budynki publiczne, biura oraz obiekty przemys owe. Zamek posiada rygiel i zatrzask, które mogà byç niezale nie kontrolowane. Zatrzask s u y do szybkiego i atwego zamykania, i jest szczególnie wygodnym rozwiàzaniem do drzwi o du ej iloêci cykli otwarcia w czasie dnia. Rygiel jest idelanym rozwiàzaniem do zamkni ç nocnych oraz do drzwi wymagajàcych wysokiego poziomu zabezpieczenia. Zamek jest idealnym rozwiàzaniem w po àczeniu z systemem kontroli dost pu i mo e byç sterowany przez dowolne urzàdzenia generujàce impulsy elektryczne (czytniki kart, szyfratory, timery). Zamek dostosowany jest do wspó pracy z automatem drzwiowym. Równie dost pna jest wersja 8165 bez zatrzasku. Maks. d ugoêç kabla 1200 m Modu sterujàcy Dzieƒ/Noc Otwarty/Zamkni ty P tla sabota owa Tryb security Tryb zamkni ty Tryb otwarty Drzwi BLACHA OÂCIE NICOWA 4633 Zamek spe nia normy SS

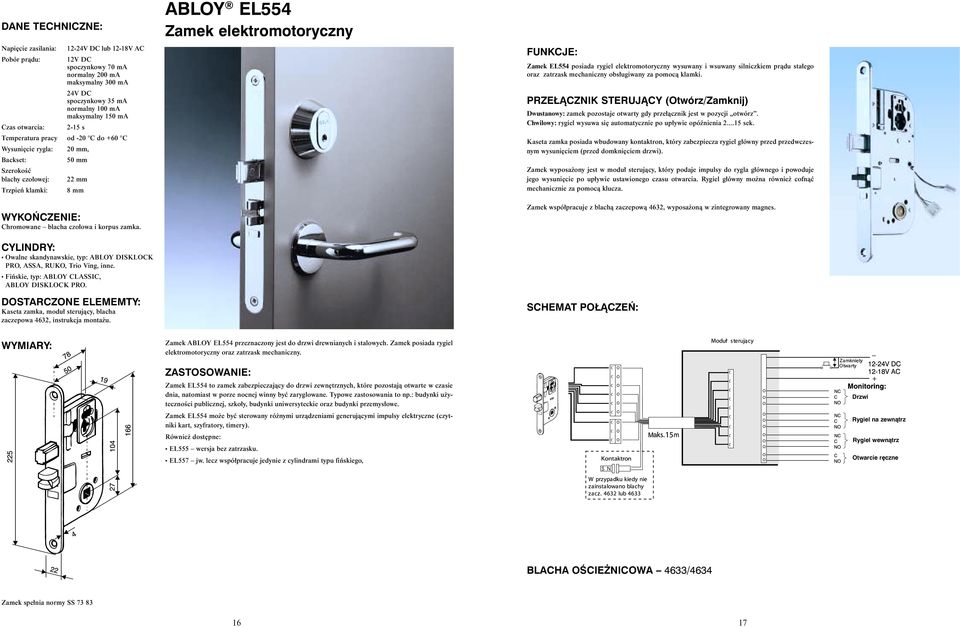

9 Napi cie zasilania: 12-24V DC lub 12-18V AC Pobór pràdu: 12V DC spoczynkowy 70 ma normalny 200 ma maksymalny 300 ma 24V DC spoczynkowy 35 ma normalny 100 ma maksymalny 150 ma Czas otwarcia: 2-15 s Wysuni cie rygla: 20 mm, 50 mm blachy czo owej: 22 mm Trzpieƒ klamki: 8 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, modu sterujàcy, blacha zaczepowa 4632, instrukcja monta u. ABLOY EL554 Zamek elektromotoryczny Zamek EL554 posiada rygiel elektromotoryczny wysuwany i wsuwany silniczkiem pràdu sta ego oraz zatrzask mechaniczny obs ugiwany za pomocà klamki. PRZE ÑCZNIK STERUJÑCY (Otwórz/Zamknij) Dwustanowy: zamek pozostaje otwarty gdy prze àcznik jest w pozycji otwórz. Chwilowy: rygiel wysuwa si automatycznie po up ywie opóênienia sek. Kaseta zamka posiada wbudowany kontaktron, który zabezpiecza rygiel g ówny przed przedwczesnym wysuni ciem (przed domkni ciem drzwi). Zamek wyposa ony jest w modu sterujàcy, który podaje impulsy do rygla g ównego i powoduje jego wysuni cie po up ywie ustawionego czasu otwarcia. Rygiel g ówny mo na równie cofnàç mechanicznie za pomocà klucza. Zamek wspó pracuje z blachà zaczepowà 4632, wyposa onà w zintegrowany magnes. SCHEMAT PO ÑCZE : Zamek ABLOY EL554 przeznaczony jest do drzwi drewnianych i stalowych. Zamek posiada rygiel elektromotoryczny oraz zatrzask mechaniczny. Zamek EL554 to zamek zabezpieczajàcy do drzwi zewn trznych, które pozostajà otwarte w czasie dnia, natomiast w porze nocnej winny byç zaryglowane. Typowe zastosowania to np.: budynki u ytecznoêci publicznej, szko y, budynki uniwersyteckie oraz budynki przemys owe. Zamek EL554 mo e byç sterowany ró nymi urzàdzeniami generujàcymi impulsy elektryczne (czytniki kart, szyfratory, timery). Równie dost pne: EL555 wersja bez zatrzasku. EL557 jw. lecz wspó pracuje jedynie z cylindrami typu fiƒskiego, Drzwi Rygiel na zewnàtrz Rygiel wewnàtrz Otwarcie r czne BLACHA OÂCIE NICOWA 4633/4634 Zamek spe nia normy SS

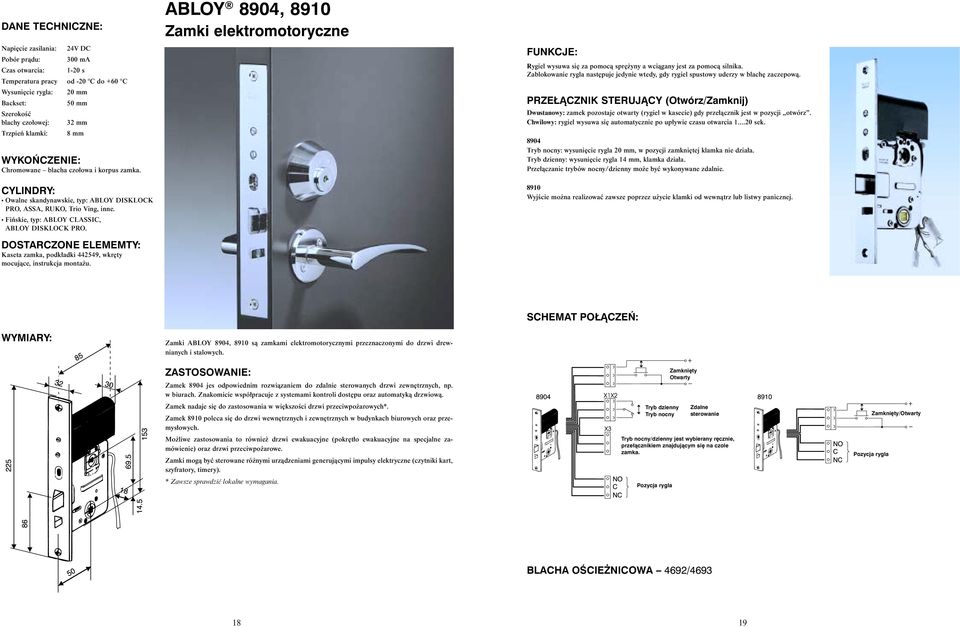

10 ABLOY 8904, 8910 Zamki elektromotoryczne Napi cie zasilania: 24V DC Pobór pràdu: 300 ma Czas otwarcia: 1-20 s Wysuni cie rygla: 20 mm 50 mm blachy czo owej: 32 mm Trzpieƒ klamki: 8 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Rygiel wysuwa si za pomocà spr yny a wciàgany jest za pomocà silnika. Zablokowanie rygla nast puje jedynie wtedy, gdy rygiel spustowy uderzy w blach zaczepowà. PRZE ÑCZNIK STERUJÑCY (Otwórz/Zamknij) Dwustanowy: zamek pozostaje otwarty (rygiel w kasecie) gdy prze àcznik jest w pozycji otwórz. Chwilowy: rygiel wysuwa si automatycznie po up ywie czasu otwarcia sek Tryb nocny: wysuni cie rygla 20 mm, w pozycji zamkni tej klamka nie dzia a. Tryb dzienny: wysuni cie rygla 14 mm, klamka dzia a. Prze àczanie trybów nocny/dzienny mo e byç wykonywane zdalnie WyjÊcie mo na realizowaç zawsze poprzez u ycie klamki od wewnàtrz lub listwy panicznej. Kaseta zamka, podk adki , wkr ty mocujàce, instrukcja monta u. SCHEMAT PO ÑCZE : Zamki ABLOY 8904, 8910 sà zamkami elektromotorycznymi przeznaczonymi do drzwi drewnianych i stalowych. Zamek 8904 jes odpowiednim rozwiàzaniem do zdalnie sterowanych drzwi zewn trznych, np. w biurach. Znakomicie wspó pracuje z systemami kontroli dost pu oraz automatykà drzwiowà. Zamek nadaje si do zastosowania w wi kszoêci drzwi przeciwpo arowych*. Zamek 8910 poleca si do drzwi wewn trznych i zewn trznych w budynkach biurowych oraz przemys owych. Mo liwe zastosowania to równie drzwi ewakuacyjne (pokr t o ewakuacyjne na specjalne zamówienie) oraz drzwi przeciwpo arowe. Zamki mogà byç sterowane ró nymi urzàdzeniami generujàcymi impulsy elektryczne (czytniki kart, szyfratory, timery). * Zawsze sprawdziç lokalne wymagania. Tryb dzienny Tryb nocny Zamkni ty Otwarty Zdalne sterowanie Tryb nocny/dzienny jest wybierany r cznie, prze àcznikiem znajdujàcym si na czole zamka. Pozycja rygla Pozycja rygla Zamkni ty/otwarty BLACHA OÂCIE NICOWA 4692/

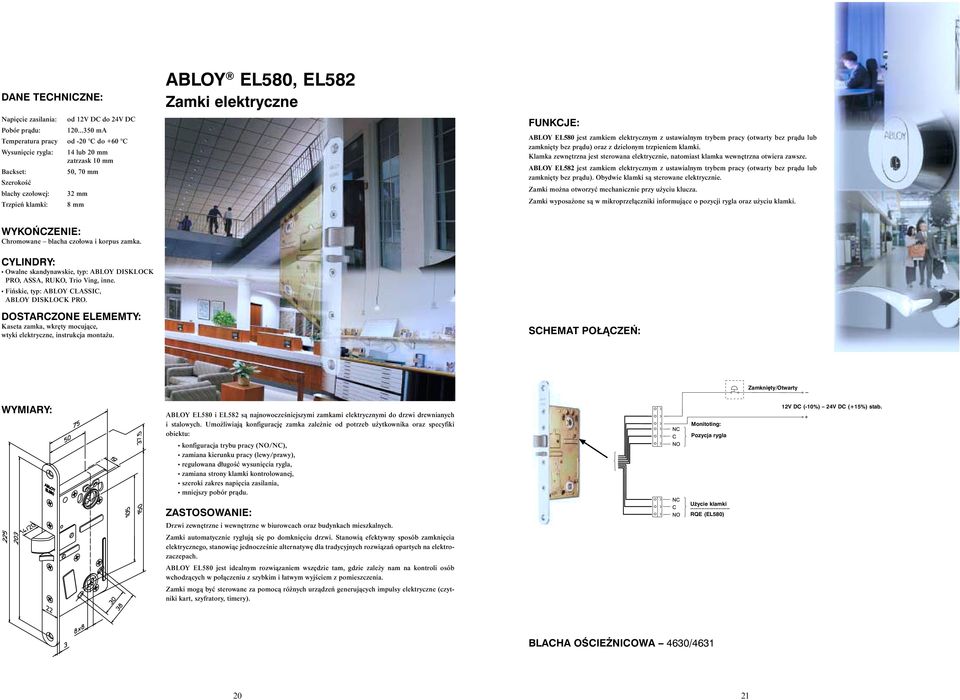

11 Napi cie zasilania: od 12V DC do 24V DC Pobór pràdu: ma Wysuni cie rygla: 14 lub 20 mm zatrzask 10 mm 50, 70 mm blachy czo owej: 32 mm Trzpieƒ klamki: 8 mm ABLOY EL580, EL582 Zamki elektryczne ABLOY EL580 jest zamkiem elektrycznym z ustawialnym trybem pracy (otwarty bez pràdu lub zamkni ty bez pràdu) oraz z dzielonym trzpieniem klamki. Klamka zewn trzna jest sterowana elektrycznie, natomiast klamka wewn trzna otwiera zawsze. ABLOY EL582 jest zamkiem elektrycznym z ustawialnym trybem pracy (otwarty bez pràdu lub zamkni ty bez pràdu). Obydwie klamki sà sterowane elektrycznie. Zamki mo na otworzyç mechanicznie przy u yciu klucza. Zamki wyposa one sà w mikroprze àczniki informujàce o pozycji rygla oraz u yciu klamki. Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, wkr ty mocujàce, wtyki elektryczne, instrukcja monta u. SCHEMAT PO ÑCZE : Zamkni ty/otwarty ABLOY EL580 i EL582 sà najnowoczeêniejszymi zamkami elektrycznymi do drzwi drewnianych i stalowych. Umo liwiajà konfiguracj zamka zale nie od potrzeb u ytkownika oraz specyfiki obiektu: konfiguracja trybu pracy (NO/NC), zamiana kierunku pracy (lewy/prawy), regulowana d ugoêç wysuni cia rygla, zamiana strony klamki kontrolowanej, szeroki zakres napi cia zasilania, mniejszy pobór pràdu. Monitoting: Pozycja rygla 12V DC (-10%) 24V DC (+15%) stab. U ycie klamki... RQE (EL580) Drzwi zewn trzne i wewn trzne w biurowcach oraz budynkach mieszkalnych. Zamki automatycznie ryglujà si po domkni ciu drzwi. Stanowià efektywny sposób zamkni cia elektrycznego, stanowiàc jednoczeênie alternatyw dla tradycyjnych rozwiàzaƒ opartych na elektrozaczepach. ABLOY EL580 jest idealnym rozwiàzaniem wsz dzie tam, gdzie zale y nam na kontroli osób wchodzàcych w po àczeniu z szybkim i atwym wyjêciem z pomieszczenia. Zamki mogà byç sterowane za pomocà ró nych urzàdzeƒ generujàcych impulsy elektryczne (czytniki kart, szyfratory, timery). BLACHA OÂCIE NICOWA 4630/

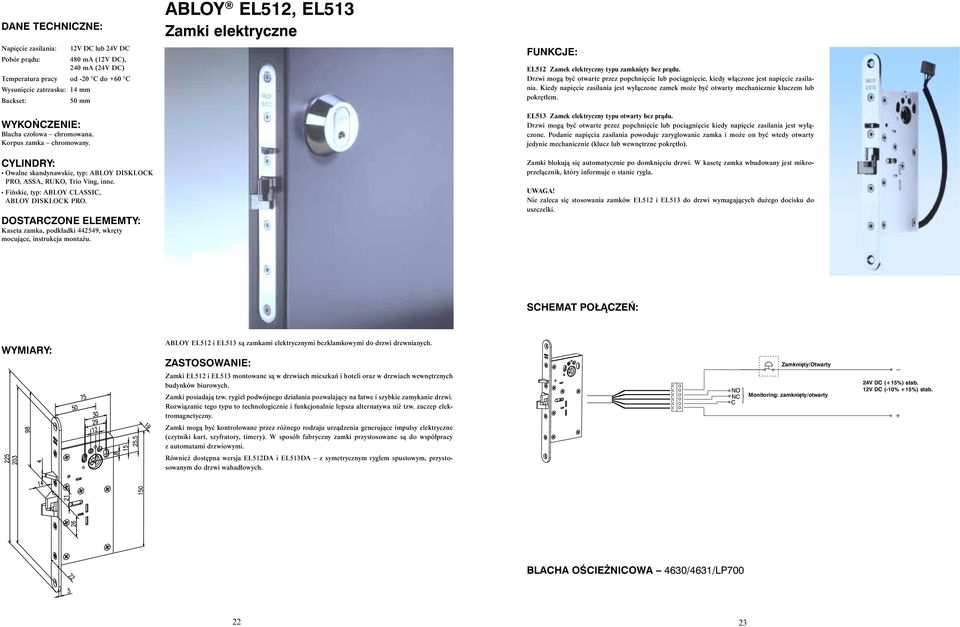

12 Napi cie zasilania: 12V DC lub 24V DC Pobór pràdu: 480 ma (12V DC), 240 ma (24V DC) Wysuni cie zatrzasku: 14 mm 50 mm Blacha czo owa chromowana. Korpus zamka chromowany. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, podk adki , wkr ty mocujàce, instrukcja monta u. ABLOY EL512, EL513 Zamki elektryczne EL512 Zamek elektryczny typu zamkni ty bez pràdu. Drzwi mogà byç otwarte przez popchni cie lub pociàgni cie, kiedy w àczone jest napi cie zasilania. Kiedy napi cie zasilania jest wy àczone zamek mo e byç otwarty mechanicznie kluczem lub pokr t em. EL513 Zamek elektryczny typu otwarty bez pràdu. Drzwi mogà byç otwarte przez popchni cie lub pociàgni cie kiedy napi cie zasilania jest wy àczone. Podanie napi cia zasilania powoduje zaryglowanie zamka i mo e on byç wtedy otwarty jedynie mechanicznie (klucz lub wewn trzne pokr t o). Zamki blokujà si automatycznie po domkni ciu drzwi. W kaset zamka wbudowany jest mikroprze àcznik, który informuje o stanie rygla. UWAGA! Nie zaleca si stosowania zamków EL512 i EL513 do drzwi wymagajàcych du ego docisku do uszczelki. SCHEMAT PO ÑCZE : ABLOY EL512 i EL513 sà zamkami elektrycznymi bezklamkowymi do drzwi drewnianych. Zamki EL512 i EL513 montowane sà w drzwiach mieszkaƒ i hoteli oraz w drzwiach wewn trznych budynków biurowych. Zamki posiadajà tzw. rygiel podwójnego dzia ania pozwalajàcy na atwe i szybkie zamykanie drzwi. Rozwiàzanie tego typu to technologicznie i funkcjonalnie lepsza alternatywa ni tzw. zaczep elektromagnetyczny. Zamki mogà byç kontrolowane przez ró nego rodzaju urzàdzenia generujàce impulsy elektryczne (czytniki kart, szyfratory, timery). W sposób fabryczny zamki przystosowane sà do wspó pracy z automatami drzwiowymi. Równie dost pna wersja EL512DA i EL513DA z symetrycznym ryglem spustowym, przystosowanym do drzwi wahad owych. Zamkni ty/otwarty Monitoring: zamkni ty/otwarty 24V DC (+15%) stab. 12V DC (-10% +15%) stab. BLACHA OÂCIE NICOWA 4630/4631/LP

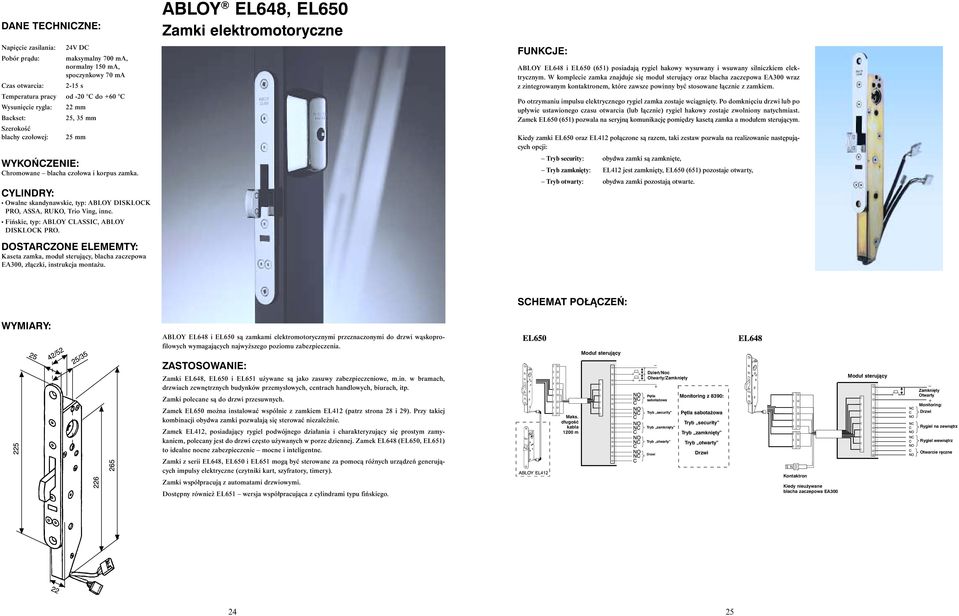

13 ABLOY EL648, EL650 Zamki elektromotoryczne Napi cie zasilania: 24V DC Pobór pràdu: maksymalny 700 ma, normalny 150 ma, spoczynkowy 70 ma Czas otwarcia: 2-15 s Wysuni cie rygla: 22 mm 25, 35 mm blachy czo owej: 25 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. ABLOY EL648 i EL650 (651) posiadajà rygiel hakowy wysuwany i wsuwany silniczkiem elektrycznym. W komplecie zamka znajduje si modu sterujàcy oraz blacha zaczepowa EA300 wraz z zintegrowanym kontaktronem, które zawsze powinny byç stosowane àcznie z zamkiem. Po otrzymaniu impulsu elektrycznego rygiel zamka zostaje wciàgni ty. Po domkni ciu drzwi lub po up ywie ustawionego czasu otwarcia (lub àcznie) rygiel hakowy zostaje zwolniony natychmiast. Zamek EL650 (651) pozwala na seryjnà komunikacj pomi dzy kasetà zamka a modu em sterujàcym. Kiedy zamki EL650 oraz EL412 po àczone sà razem, taki zestaw pozwala na realizowanie nast pujàcych opcji: Tryb security: obydwa zamki sà zamkni te, Tryb zamkni ty: EL412 jest zamkni ty, EL650 (651) pozostaje otwarty, Tryb otwarty: obydwa zamki pozostajà otwarte. Kaseta zamka, modu sterujàcy, blacha zaczepowa EA300, z àczki, instrukcja monta u. SCHEMAT PO ÑCZE : ABLOY EL648 i EL650 sà zamkami elektromotorycznymi przeznaczonymi do drzwi wàskoprofilowych wymagajàcych najwy szego poziomu zabezpieczenia. Modu sterujàcy Zamki EL648, EL650 i EL651 u ywane sà jako zasuwy zabezpieczeniowe, m.in. w bramach, drzwiach zewn trznych budynków przemys owych, centrach handlowych, biurach, itp. Zamki polecane sà do drzwi przesuwnych. Zamek EL650 mo na instalowaç wspólnie z zamkiem EL412 (patrz strona 28 i 29). Przy takiej kombinacji obydwa zamki pozwalajà si sterowaç niezale nie. Zamek EL412, posiadajàcy rygiel podwójnego dzia ania i charakteryzujàcy si prostym zamykaniem, polecany jest do drzwi cz sto u ywanych w porze dziennej. Zamek EL648 (EL650, EL651) to idealne nocne zabezpieczenie mocne i inteligentne. Zamki z serii EL648, EL650 i EL651 mogà byç sterowane za pomocà ró nych urzàdzeƒ generujàcych impulsy elektryczne (czytniki kart, szyfratory, timery). Zamki wspó pracujà z automatami drzwiowymi. Dost pny równie EL651 wersja wspó pracujàca z cylindrami typu fiƒskiego. Maks. d ugoêç kabla 1200 m Dzieƒ/Noc Otwarty/Zamkni ty P tla sabota owa Tryb security Tryb zamkni ty Tryb otwarty Drzwi Monitoring z 8390: P tla sabota owa Tryb security Tryb zamkni ty Tryb otwarty Drzwi Kontaktron Kiedy nieu ywane blacha zaczepowa EA300 Modu sterujàcy Zamkni ty Otwarty Monitoring: Drzwi Rygiel na zewnàtrz Rygiel wewnàtrz Otwarcie r czne 24 25

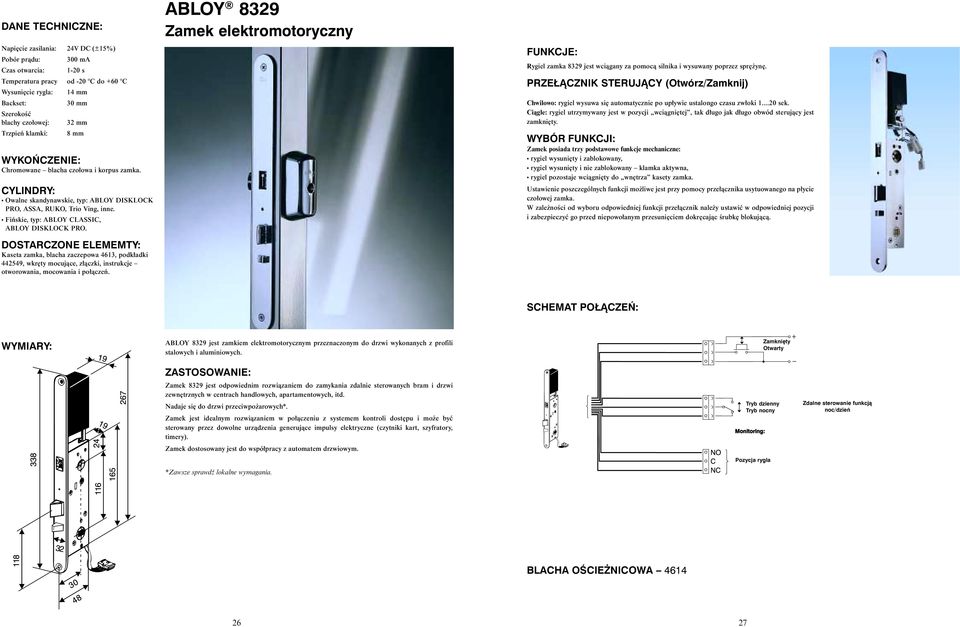

14 Napi cie zasilania: 24V DC (±15%) Pobór pràdu: 300 ma Czas otwarcia: 1-20 s Wysuni cie rygla: 14 mm 30 mm blachy czo owej: 32 mm Trzpieƒ klamki: 8 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, blacha zaczepowa 4613, podk adki , wkr ty mocujàce, z àczki, instrukcje otworowania, mocowania i po àczeƒ. ABLOY 8329 Zamek elektromotoryczny Rygiel zamka 8329 jest wciàgany za pomocà silnika i wysuwany poprzez spr yn. PRZE ÑCZNIK STERUJÑCY (Otwórz/Zamknij) Chwilowo: rygiel wysuwa si automatycznie po up ywie ustalongo czasu zw oki sek. Ciàgle: rygiel utrzymywany jest w pozycji wciàgni tej, tak d ugo jak d ugo obwód sterujàcy jest zamkni ty. WYBÓR FUNKCJI: Zamek posiada trzy podstawowe funkcje mechaniczne: rygiel wysuni ty i zablokowany, rygiel wysuni ty i nie zablokowany klamka aktywna, rygiel pozostaje wciàgni ty do wn trza kasety zamka. Ustawienie poszczególnych funkcji mo liwe jest przy pomocy prze àcznika usytuowanego na p ycie czo owej zamka. W zale noêci od wyboru odpowiedniej funkcji prze àcznik nale y ustawiç w odpowiedniej pozycji i zabezpieczyç go przed niepowo anym przesuni ciem dokr cajàc Êrubk blokujàcà. SCHEMAT PO ÑCZE : ABLOY 8329 jest zamkiem elektromotorycznym przeznaczonym do drzwi wykonanych z profili stalowych i aluminiowych. Zamkni ty Otwarty Zamek 8329 jest odpowiednim rozwiàzaniem do zamykania zdalnie sterowanych bram i drzwi zewn trznych w centrach handlowych, apartamentowych, itd. Nadaje si do drzwi przeciwpo arowych*. Zamek jest idealnym rozwiàzaniem w po àczeniu z systemem kontroli dost pu i mo e byç sterowany przez dowolne urzàdzenia generujàce impulsy elektryczne (czytniki kart, szyfratory, timery). Zamek dostosowany jest do wspó pracy z automatem drzwiowym. *Zawsze sprawdê lokalne wymagania. Tryb dzienny Tryb nocny Monitoring: Pozycja rygla Zdalne sterowanie funkcjà noc/dzieƒ BLACHA OÂCIE NICOWA

15 Napi cie zasilania: od 12V DC do 24V DC Pobór pràdu: od 130 ma do 400 ma Wysuni cie rygla: 14 mm 29, 35 mm blachy czo owej: 25 mm Trzpieƒ klamki: 8 mm Chromowane blacha czo owa. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, blacha oêcie nicowa 4613, dzielony trzpieƒ klamki (do EL480), wkr ty mocujàce, wtyki elektryczne, instrukcja monta u. ABLOY EL480, EL482 Zamki elektryczne ABLOY EL480 jest zamkiem elektrycznym z ustawialnym trybem pracy (otwarty bez pràdu lub zamkni ty bez pràdu) oraz z dzielonym trzpieniem klamki. Klamka zewn trzne jest sterowana elektrycznie, natomiast klamka wewn trzna otwiera zawsze. ABLOY EL482 jest zamkiem elektrycznym z ustawialnym trybem pracy (otwarty bez pràdu lub zamkni ty bez pràdu). Obydwie klamki sà sterowane elektrycznie. Zamki mo na otworzyç mechanicznie przy u yciu klucza. Zamki wyposa one sà w mikroprze àczniki informujàce o pozycji rygla oraz u yciu klamki. SCHEMAT PO ÑCZE : ABLOY EL480, EL482 sà najnowoczeêniejszymi zamkami elektrycznymi do drzwi wàskoprofilowych. Umo liwiajà konfiguracj zamka zale nie od potrzeb u ytkownika oraz specyfiki obiektu: Konfiguracja trybu pracy (NO/NC), Zamiana kierunku pracy (lewy/prawy), Regulowana d ugoêç wysuni cia rygla, Zamiana strony klamki kontrolowanej, Szeroki zakres napi cie zasilania, Mniejszy pobór pràdu. Drzwi zewn trzne i wewn trzne w biurowcach oraz budynkach mieszkalnych. Zamki automatycznie ryglujà si po domkni ciu drzwi. Stanowià efektywny sposób zamkni cia elektrycznego, b dàc jednoczeênie alternatywnà dla tradycyjnych rozwiàzaƒ opartych na elektrozaczepach. ABLOY EL480 jest idealnym rozwiàzaniem wsz dzie tam, gdzie zale y nam na kontroli osób wchodzàcych w po àczeniu z szybkim i atwym wyjêciem z pomieszczenia. Zamki mogà byç sterowane za pomocà ró nych urzàdzeƒ generujàcych impulsy elektryczne (czytniki kart, szyfratory, timery). BLACHA OÂCIE NICOWA 4613/

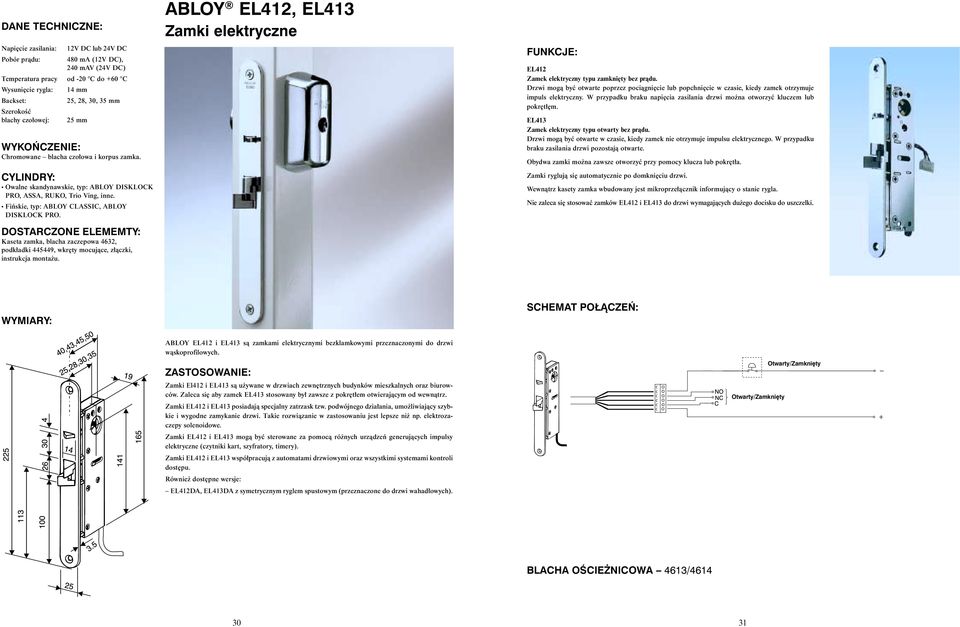

16 Napi cie zasilania: 12V DC lub 24V DC Pobór pràdu: 480 ma (12V DC), 240 mav (24V DC) Wysuni cie rygla: 14 mm 25, 28, 30, 35 mm blachy czo owej: 25 mm Chromowane blacha czo owa i korpus zamka. Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne. Fiƒskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO. Kaseta zamka, blacha zaczepowa 4632, podk adki , wkr ty mocujàce, z àczki, instrukcja monta u. ABLOY EL412, EL413 Zamki elektryczne EL412 Zamek elektryczny typu zamkni ty bez pràdu. Drzwi mogà byç otwarte poprzez pociàgni cie lub popchni cie w czasie, kiedy zamek otrzymuje impuls elektryczny. W przypadku braku napi cia zasilania drzwi mo na otworzyç kluczem lub pokr t m. EL413 Zamek elektryczny typu otwarty bez pràdu. Drzwi mogà byç otwarte w czasie, kiedy zamek nie otrzymuje impulsu elektrycznego. W przypadku braku zasilania drzwi pozostajà otwarte. Obydwa zamki mo na zawsze otworzyç przy pomocy klucza lub pokr t a. Zamki ryglujà si automatycznie po domkni ciu drzwi. Wewnàtrz kasety zamka wbudowany jest mikroprze àcznik informujàcy o stanie rygla. Nie zaleca si stosowaç zamków EL412 i EL413 do drzwi wymagajàcych du ego docisku do uszczelki. SCHEMAT PO ÑCZE : ABLOY EL412 i EL413 sà zamkami elektrycznymi bezklamkowymi przeznaczonymi do drzwi wàskoprofilowych. Zamki El412 i EL413 sà u ywane w drzwiach zewn trznych budynków mieszkalnych oraz biurowców. Zaleca si aby zamek EL413 stosowany by zawsze z pokr t em otwierajàcym od wewnàtrz. Zamki EL412 i EL413 posiadajà specjalny zatrzask tzw. podwójnego dzia ania, umo liwiajàcy szybkie i wygodne zamykanie drzwi. Takie rozwiàzanie w zastosowaniu jest lepsze ni np. elektrozaczepy solenoidowe. Zamki EL412 i EL413 mogà byç sterowane za pomocà ró nych urzàdzeƒ generujàcych impulsy elektryczne (czytniki kart, szyfratory, timery). Zamki EL412 i EL413 wspó pracujà z automatami drzwiowymi oraz wszystkimi systemami kontroli dost pu. Równie dost pne wersje: EL412DA, EL413DA z symetrycznym ryglem spustowym (przeznaczone do drzwi wahad owych). Otwarty/Zamkni ty Otwarty/Zamkni ty BLACHA OÂCIE NICOWA 4613/

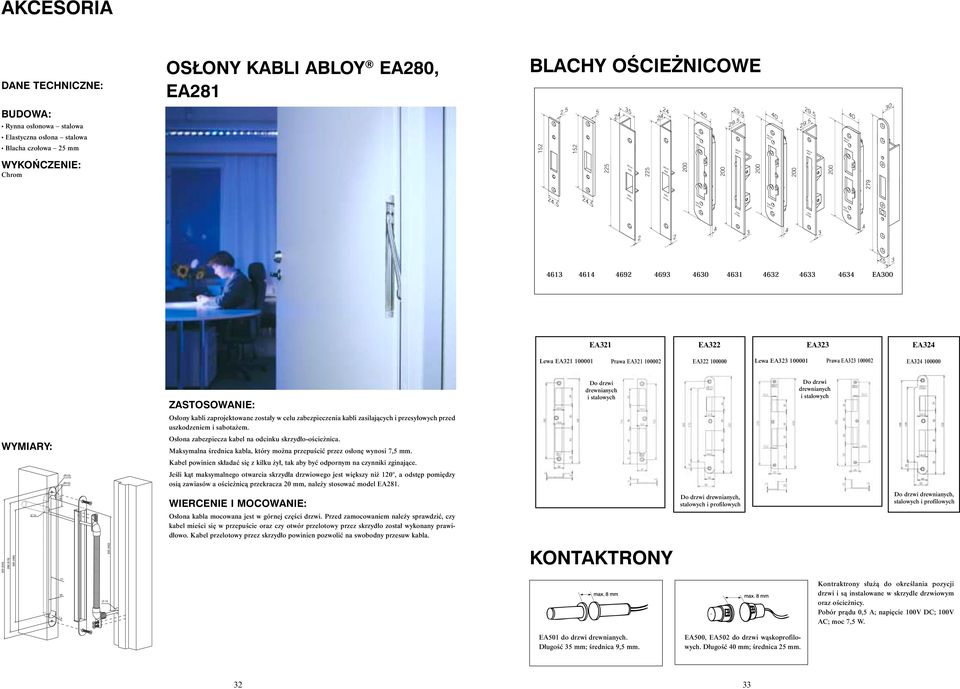

17 AKCESORIA DANE TECHNICZNE: BUDOWA: Rynna os onowa stalowa Elastyczna os ona stalowa Blacha czo owa 25 mm Chrom OS ONY KABLI ABLOY EA280, EA281 BLACHY OÂCIE NICOWE EA321 EA322 EA323 EA324 Lewa EA Prawa EA EA Lewa EA Prawa EA EA Do drzwi drewnianych i stalowych Do drzwi drewnianych i stalowych Os ony kabli zaprojektowane zosta y w celu zabezpieczenia kabli zasilajàcych i przesy owych przed uszkodzeniem i sabota em. Os ona zabezpiecza kabel na odcinku skrzyd o-oêcie nica. Maksymalna Êrednica kabla, który mo na przepuêciç przez os on wynosi 7,5 mm. Kabel powinien sk adaç si z kilku y, tak aby byç odpornym na czynniki zginajàce. JeÊli kàt maksymalnego otwarcia skrzyd a drzwiowego jest wi kszy ni 120, a odst p pomi dzy osià zawiasów a oêcie nicà przekracza 20 mm, nale y stosowaç model EA281. WIERCENIE I MOCOWANIE: Do drzwi drewnianych, stalowych i profilowych Do drzwi drewnianych, stalowych i profilowych Os ona kabla mocowana jest w górnej cz Êci drzwi. Przed zamocowaniem nale y sprawdziç, czy kabel mieêci si w przepuêcie oraz czy otwór przelotowy przez skrzyd o zosta wykonany prawid owo. Kabel przelotowy przez skrzyd o powinien pozwoliç na swobodny przesuw kabla. KONTAKTRONY Kontraktrony s u à do okreêlania pozycji drzwi i sà instalowane w skrzydle drzwiowym oraz oêcie nicy. Pobór pràdu 0,5 A; napi cie 100V DC; 100V AC; moc 7,5 W. EA501 do drzwi drewnianych. D ugoêç 35 mm; Êrednica 9,5 mm. EA500, EA502 do drzwi wàskoprofilowych. D ugoêç 40 mm; Êrednica 25 mm
