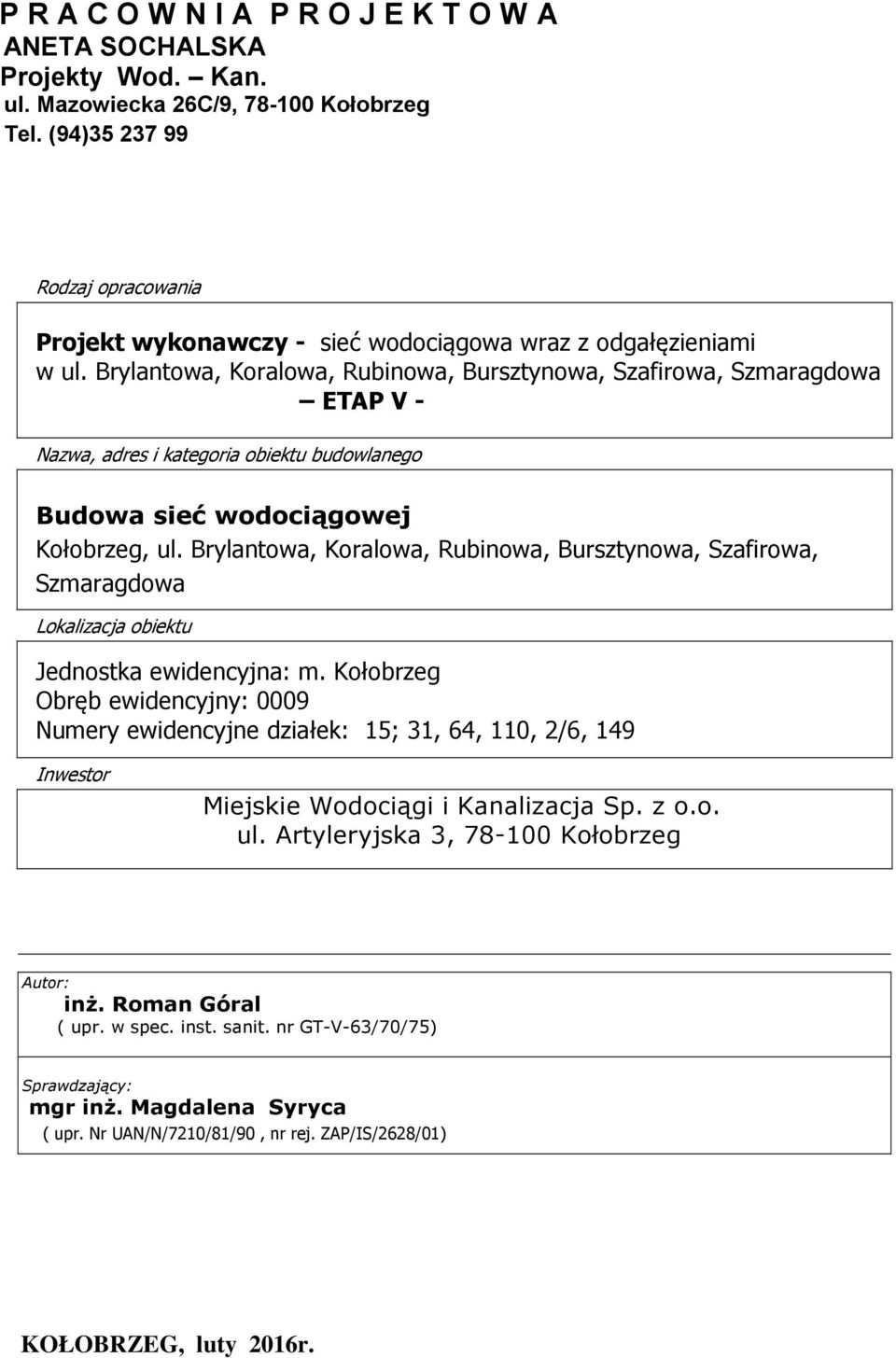

1 P R A C O W N I A P R O J E K T O W A ANETA SOCHALSKA Projekty Wod. Kan. ul. Mazowiecka 26C/9, Kołobrzeg Tel. (94) Rodzaj opracowania Projekt wykonawczy - sieć wodociągowa wraz z odgałęzieniami w ul. Brylantowa, Koralowa, Rubinowa, Bursztynowa, Szafirowa, Szmaragdowa ETAP V - Nazwa, adres i kategoria obiektu budowlanego Budowa sieć wodociągowej Kołobrzeg, ul. Brylantowa, Koralowa, Rubinowa, Bursztynowa, Szafirowa, Szmaragdowa Lokalizacja obiektu Jednostka ewidencyjna: m. Kołobrzeg Obręb ewidencyjny: 0009 Numery ewidencyjne działek: 15; 31, 64, 110, 2/6, 149 Inwestor Miejskie Wodociągi i Kanalizacja Sp. z o.o. ul. Artyleryjska 3, Kołobrzeg Autor: inż. Roman Góral ( upr. w spec. inst. sanit. nr GT-V-63/70/75) Sprawdzający: mgr inż. Magdalena Syryca ( upr. Nr UAN/N/7210/81/90, nr rej. ZAP/IS/2628/01) KOŁOBRZEG, luty 2016r.

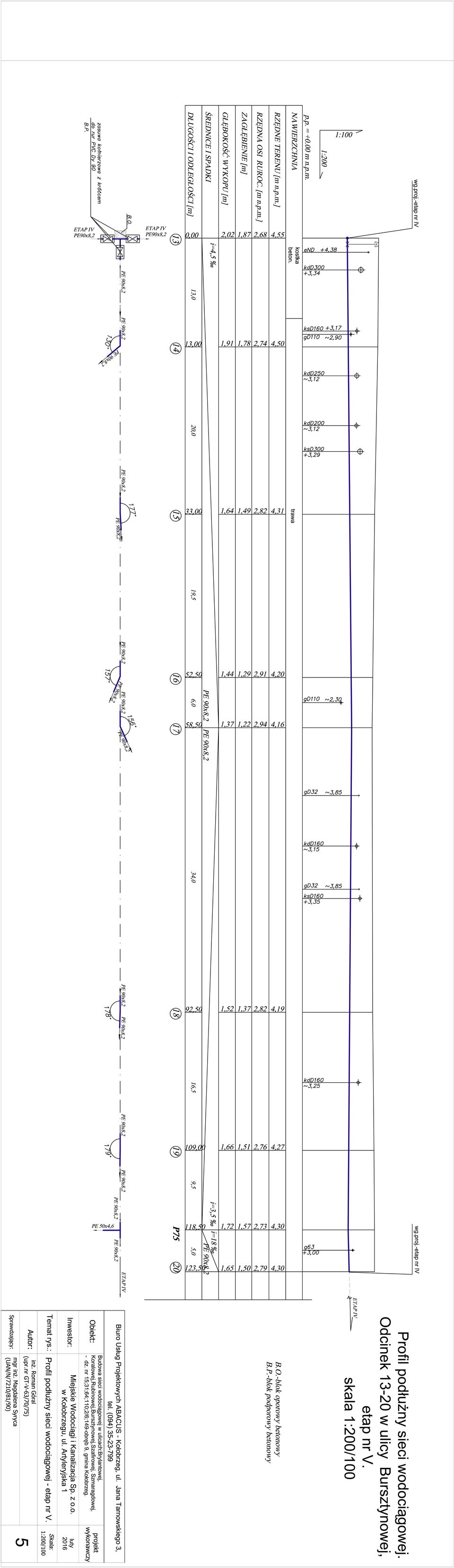

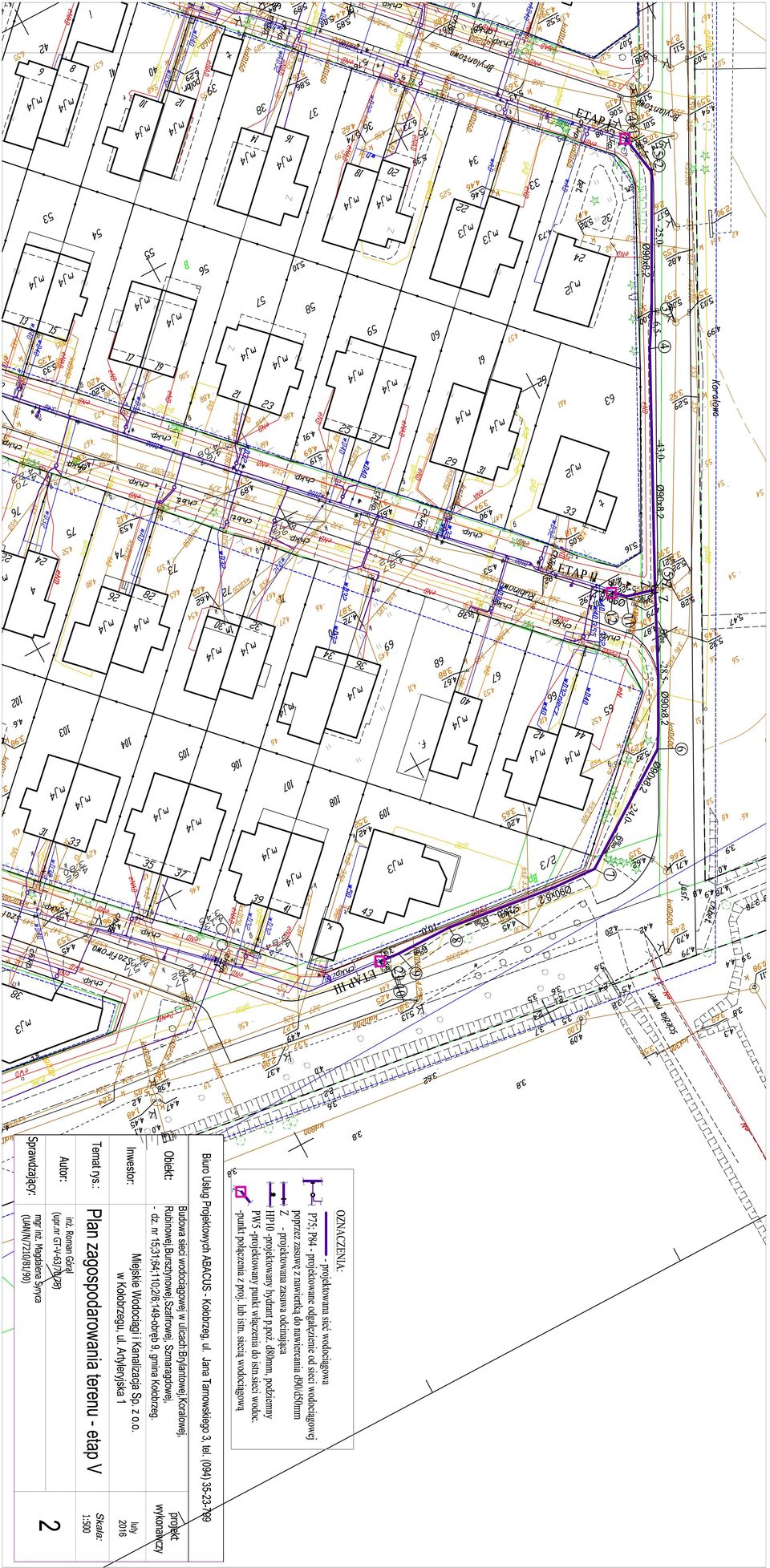

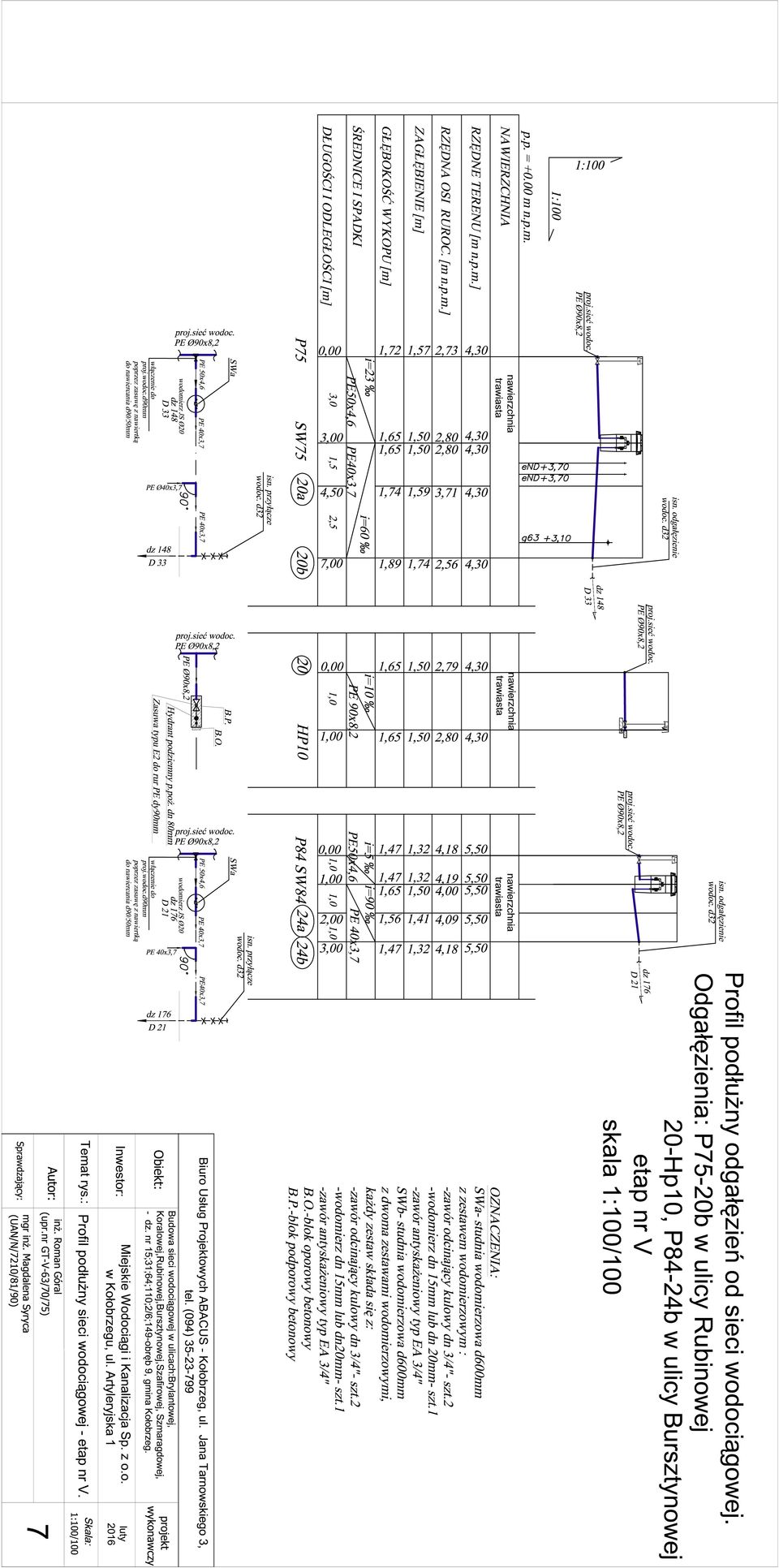

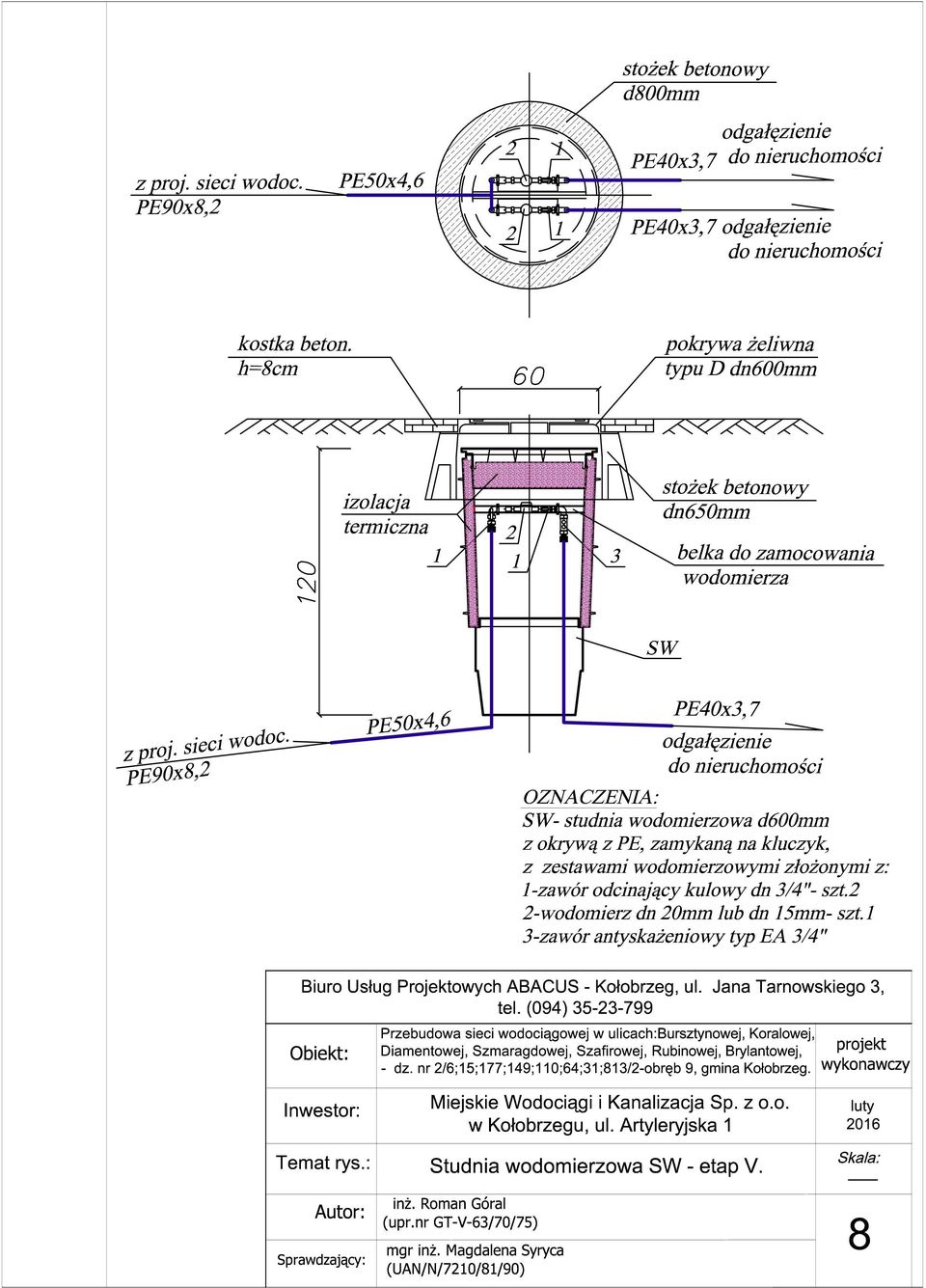

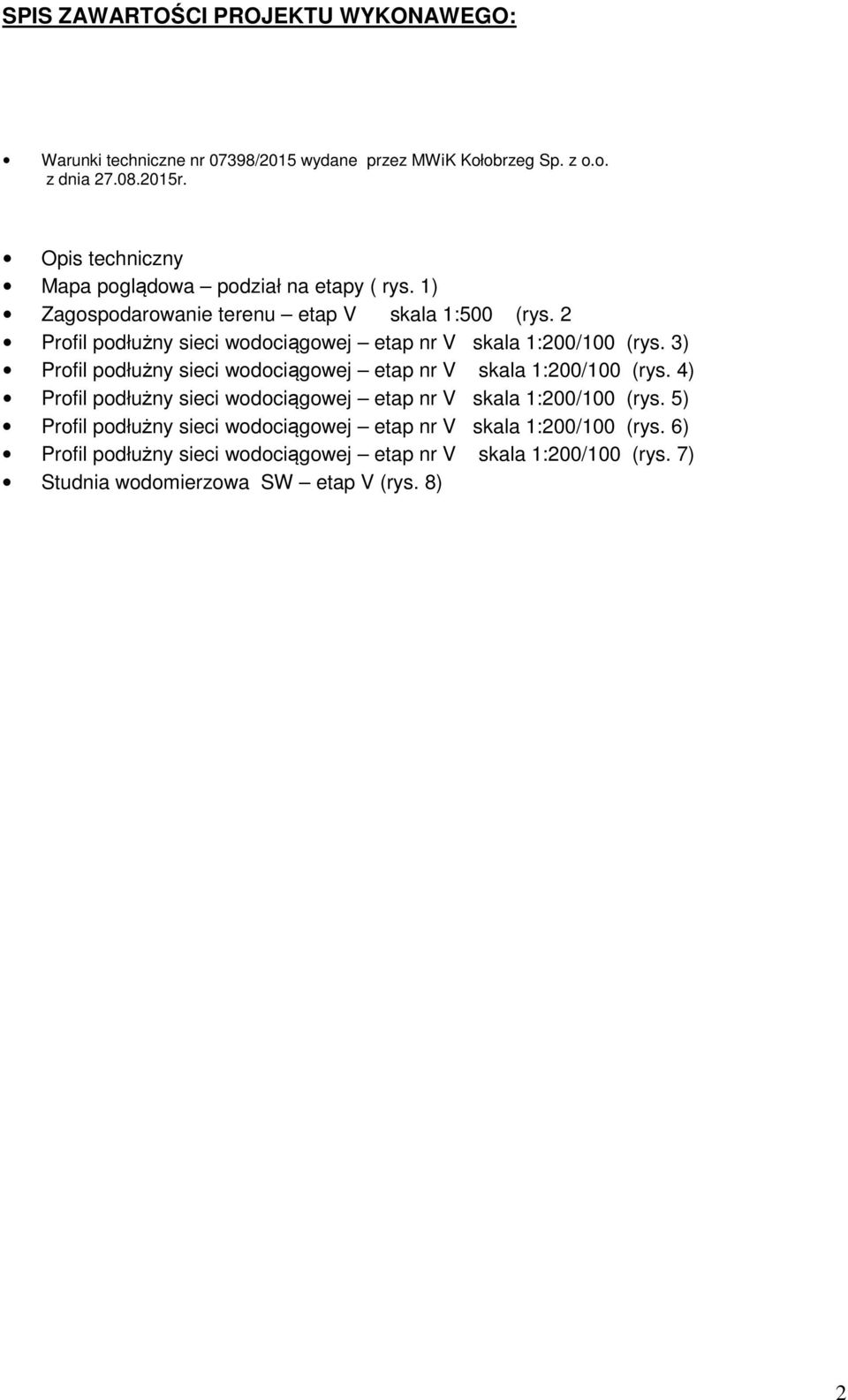

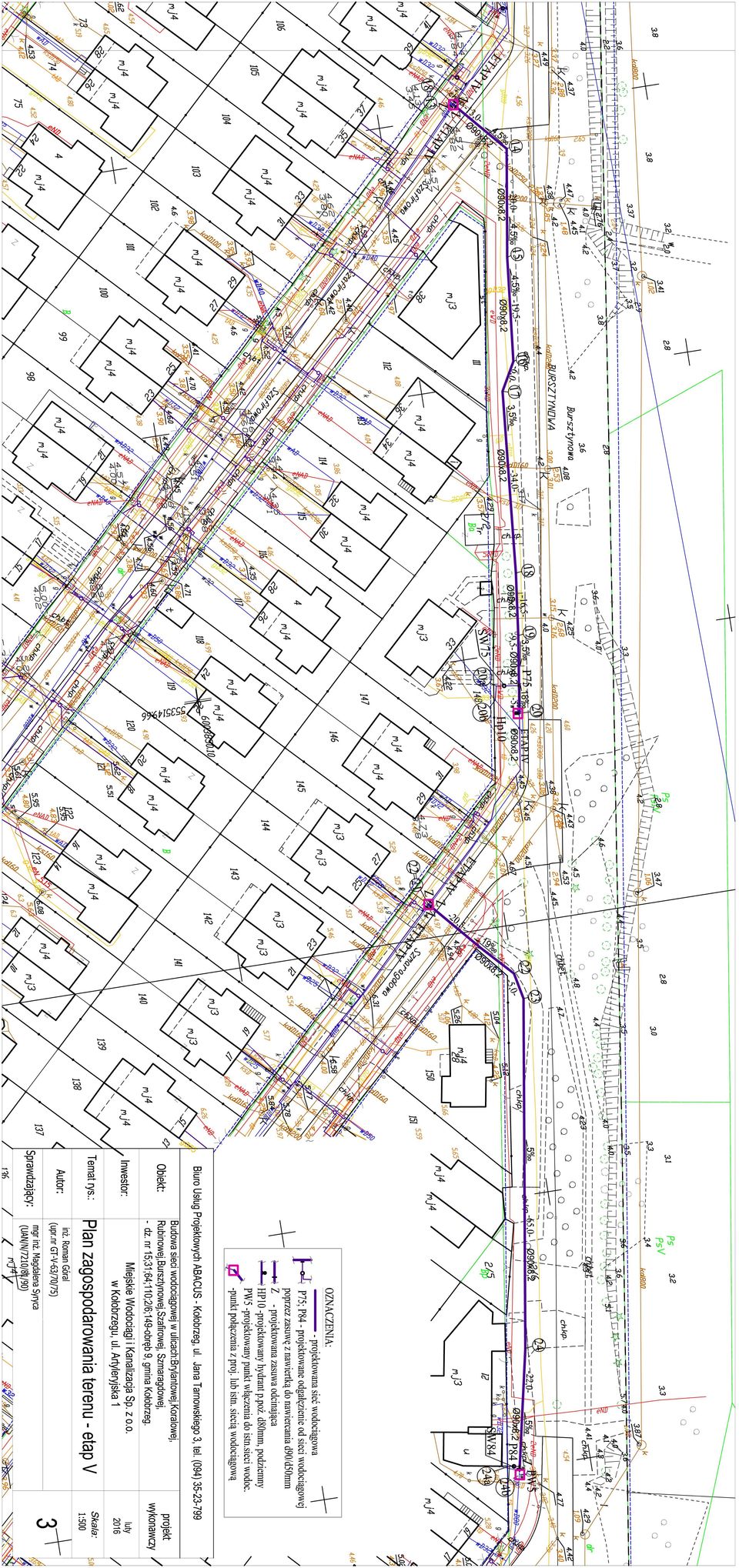

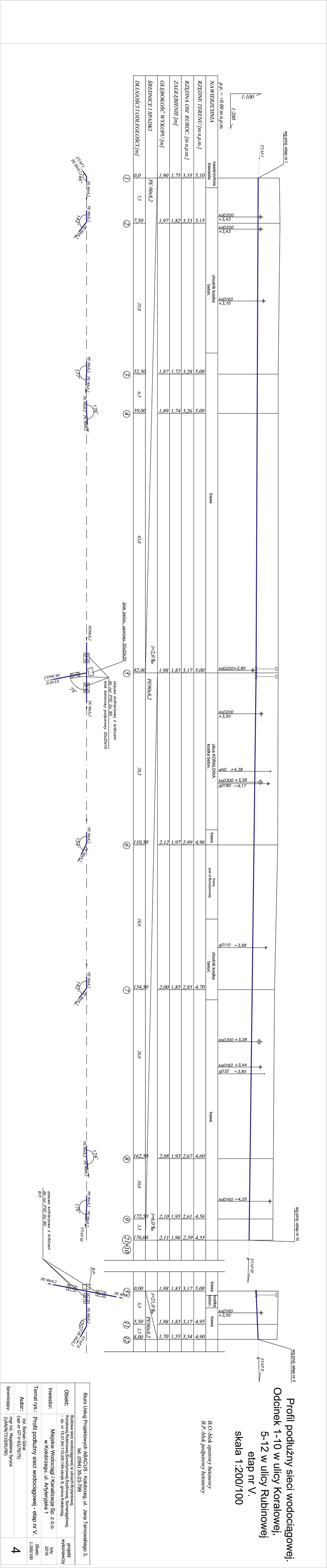

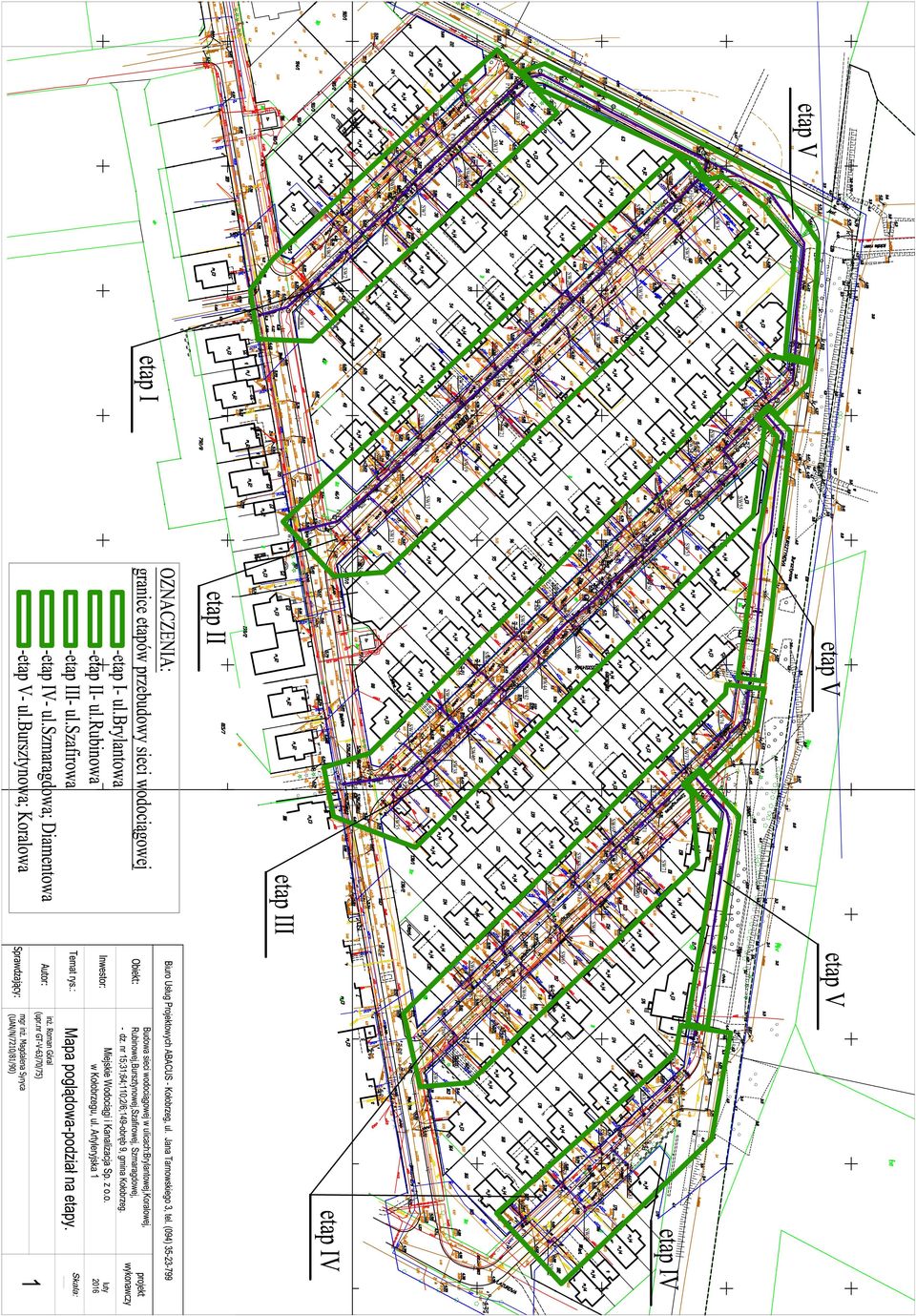

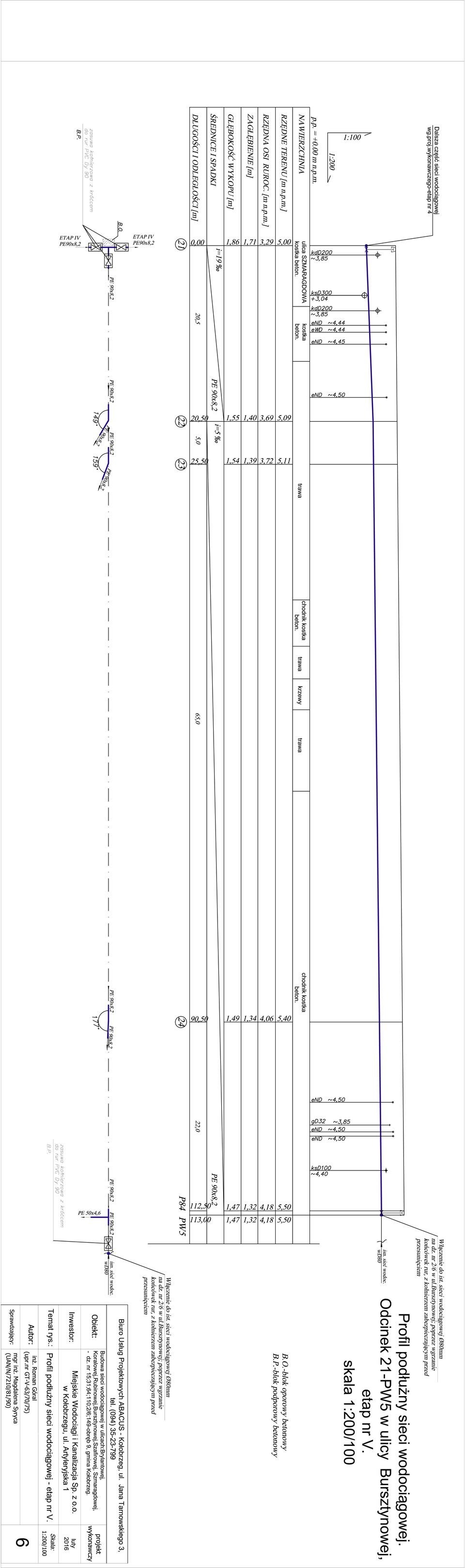

2 SPIS ZAWARTOŚCI PROJEKTU WYKONAWEGO: Warunki techniczne nr 07398/2015 wydane przez MWiK Kołobrzeg Sp. z o.o. z dnia r. Opis techniczny Mapa poglądowa podział na etapy ( rys. 1) Zagospodarowanie terenu etap V skala 1:500 (rys. 2 Profil podłużny sieci wodociągowej etap nr V skala 1:200/100 (rys. 3) Profil podłużny sieci wodociągowej etap nr V skala 1:200/100 (rys. 4) Profil podłużny sieci wodociągowej etap nr V skala 1:200/100 (rys. 5) Profil podłużny sieci wodociągowej etap nr V skala 1:200/100 (rys. 6) Profil podłużny sieci wodociągowej etap nr V skala 1:200/100 (rys. 7) Studnia wodomierzowa SW etap V (rys. 8) 2

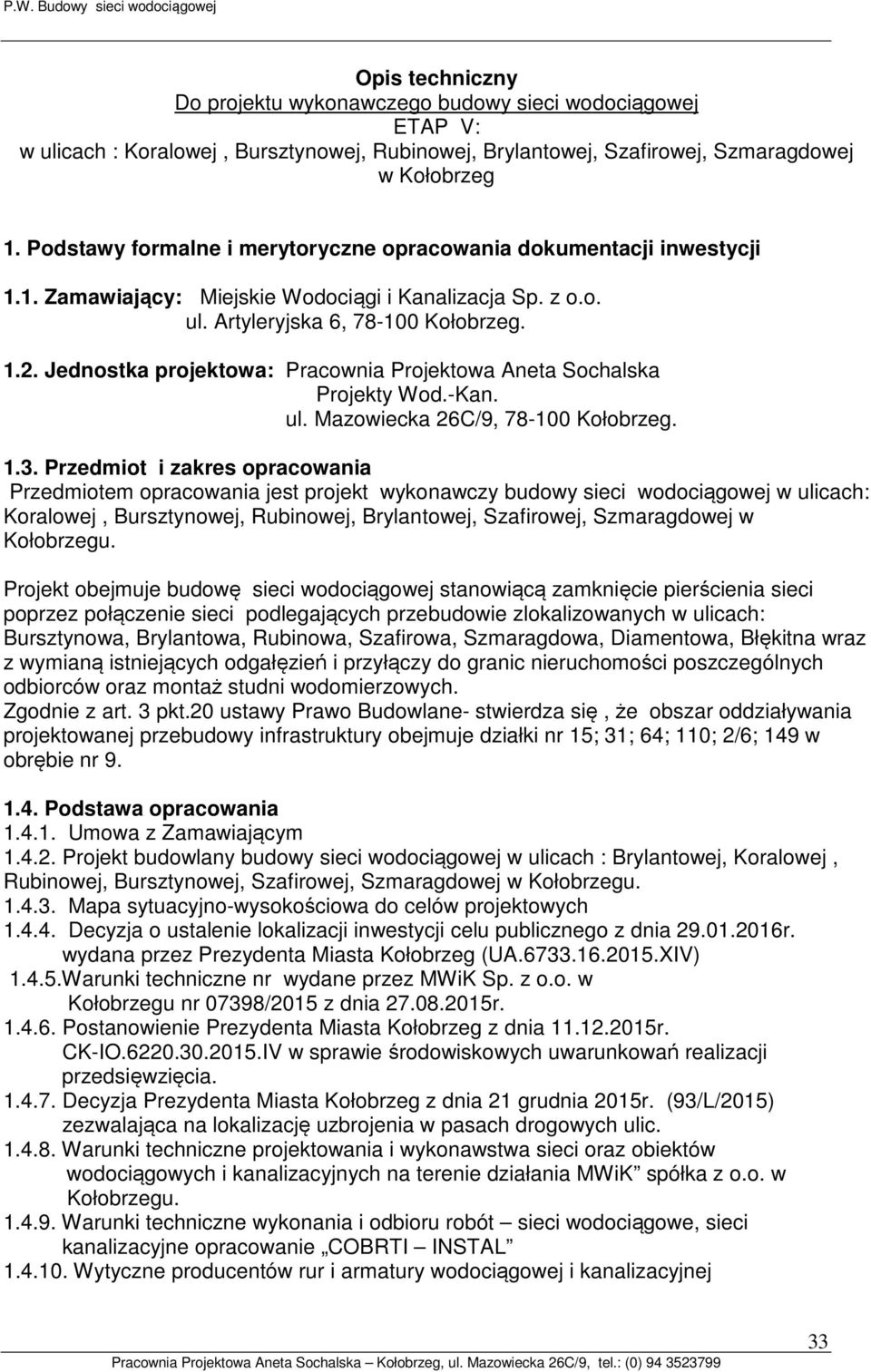

3 P.W. Budowy sieci wodociągowej Opis techniczny Do projektu wykonawczego budowy sieci wodociągowej ETAP V: w ulicach : Koralowej, Bursztynowej, Rubinowej, Brylantowej, Szafirowej, Szmaragdowej w Kołobrzeg 1. Podstawy formalne i merytoryczne opracowania dokumentacji inwestycji 1.1. Zamawiający: Miejskie Wodociągi i Kanalizacja Sp. z o.o. ul. Artyleryjska 6, Kołobrzeg Jednostka projektowa: Pracownia Projektowa Aneta Sochalska Projekty Wod.-Kan. ul. Mazowiecka 26C/9, Kołobrzeg Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy budowy sieci wodociągowej w ulicach: Koralowej, Bursztynowej, Rubinowej, Brylantowej, Szafirowej, Szmaragdowej w Kołobrzegu. Projekt obejmuje budowę sieci wodociągowej stanowiącą zamknięcie pierścienia sieci poprzez połączenie sieci podlegających przebudowie zlokalizowanych w ulicach: Bursztynowa, Brylantowa, Rubinowa, Szafirowa, Szmaragdowa, Diamentowa, Błękitna wraz z wymianą istniejących odgałęzień i przyłączy do granic nieruchomości poszczególnych odbiorców oraz montaż studni wodomierzowych. Zgodnie z art. 3 pkt.20 ustawy Prawo Budowlane- stwierdza się, że obszar oddziaływania projektowanej przebudowy infrastruktury obejmuje działki nr 15; 31; 64; 110; 2/6; 149 w obrębie nr Podstawa opracowania Umowa z Zamawiającym Projekt budowlany budowy sieci wodociągowej w ulicach : Brylantowej, Koralowej, Rubinowej, Bursztynowej, Szafirowej, Szmaragdowej w Kołobrzegu Mapa sytuacyjno-wysokościowa do celów projektowych Decyzja o ustalenie lokalizacji inwestycji celu publicznego z dnia r. wydana przez Prezydenta Miasta Kołobrzeg (UA XIV) Warunki techniczne nr wydane przez MWiK Sp. z o.o. w Kołobrzegu nr 07398/2015 z dnia r Postanowienie Prezydenta Miasta Kołobrzeg z dnia r. CK-IO IV w sprawie środowiskowych uwarunkowań realizacji przedsięwzięcia Decyzja Prezydenta Miasta Kołobrzeg z dnia 21 grudnia 2015r. (93/L/2015) zezwalająca na lokalizację uzbrojenia w pasach drogowych ulic Warunki techniczne projektowania i wykonawstwa sieci oraz obiektów wodociągowych i kanalizacyjnych na terenie działania MWiK spółka z o.o. w Kołobrzegu Warunki techniczne wykonania i odbioru robót sieci wodociągowe, sieci kanalizacyjne opracowanie COBRTI INSTAL Wytyczne producentów rur i armatury wodociągowej i kanalizacyjnej Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)

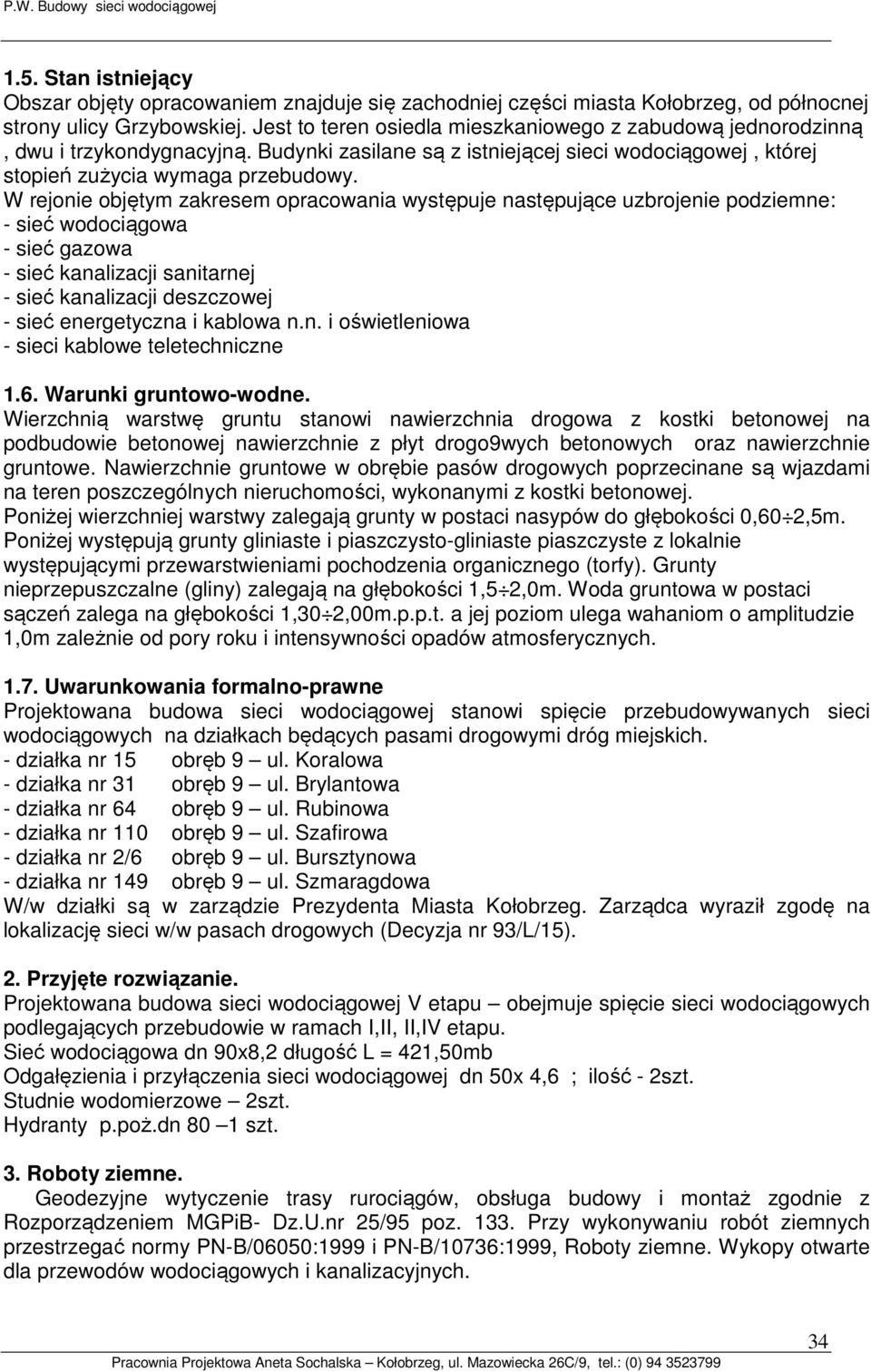

4 P.W. Budowy sieci wodociągowej 1.5. Stan istniejący Obszar objęty opracowaniem znajduje się zachodniej części miasta Kołobrzeg, od północnej strony ulicy Grzybowskiej. Jest to teren osiedla mieszkaniowego z zabudową jednorodzinną, dwu i trzykondygnacyjną. Budynki zasilane są z istniejącej sieci wodociągowej, której stopień zużycia wymaga przebudowy. W rejonie objętym zakresem opracowania występuje następujące uzbrojenie podziemne: - sieć wodociągowa - sieć gazowa - sieć kanalizacji sanitarnej - sieć kanalizacji deszczowej - sieć energetyczna i kablowa n.n. i oświetleniowa - sieci kablowe teletechniczne 1.6. Warunki gruntowo-wodne. Wierzchnią warstwę gruntu stanowi nawierzchnia drogowa z kostki betonowej na podbudowie betonowej nawierzchnie z płyt drogo9wych betonowych oraz nawierzchnie gruntowe. Nawierzchnie gruntowe w obrębie pasów drogowych poprzecinane są wjazdami na teren poszczególnych nieruchomości, wykonanymi z kostki betonowej. Poniżej wierzchniej warstwy zalegają grunty w postaci nasypów do głębokości 0,60 2,5m. Poniżej występują grunty gliniaste i piaszczysto-gliniaste piaszczyste z lokalnie występującymi przewarstwieniami pochodzenia organicznego (torfy). Grunty nieprzepuszczalne (gliny) zalegają na głębokości 1,5 2,0m. Woda gruntowa w postaci sączeń zalega na głębokości 1,30 2,00m.p.p.t. a jej poziom ulega wahaniom o amplitudzie 1,0m zależnie od pory roku i intensywności opadów atmosferycznych Uwarunkowania formalno-prawne Projektowana budowa sieci wodociągowej stanowi spięcie przebudowywanych sieci wodociągowych na działkach będących pasami drogowymi dróg miejskich. - działka nr 15 obręb 9 ul. Koralowa - działka nr 31 obręb 9 ul. Brylantowa - działka nr 64 obręb 9 ul. Rubinowa - działka nr 110 obręb 9 ul. Szafirowa - działka nr 2/6 obręb 9 ul. Bursztynowa - działka nr 149 obręb 9 ul. Szmaragdowa W/w działki są w zarządzie Prezydenta Miasta Kołobrzeg. Zarządca wyraził zgodę na lokalizację sieci w/w pasach drogowych (Decyzja nr 93/L/15). 2. Przyjęte rozwiązanie. Projektowana budowa sieci wodociągowej V etapu obejmuje spięcie sieci wodociągowych podlegających przebudowie w ramach I,II, II,IV etapu. Sieć wodociągowa dn 90x8,2 długość L = 421,50mb Odgałęzienia i przyłączenia sieci wodociągowej dn 50x 4,6 ; ilość - 2szt. Studnie wodomierzowe 2szt. Hydranty p.poż.dn 80 1 szt. 3. Roboty ziemne. Geodezyjne wytyczenie trasy rurociągów, obsługa budowy i montaż zgodnie z Rozporządzeniem MGPiB- Dz.U.nr 25/95 poz Przy wykonywaniu robót ziemnych przestrzegać normy PN-B/06050:1999 i PN-B/10736:1999, Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)

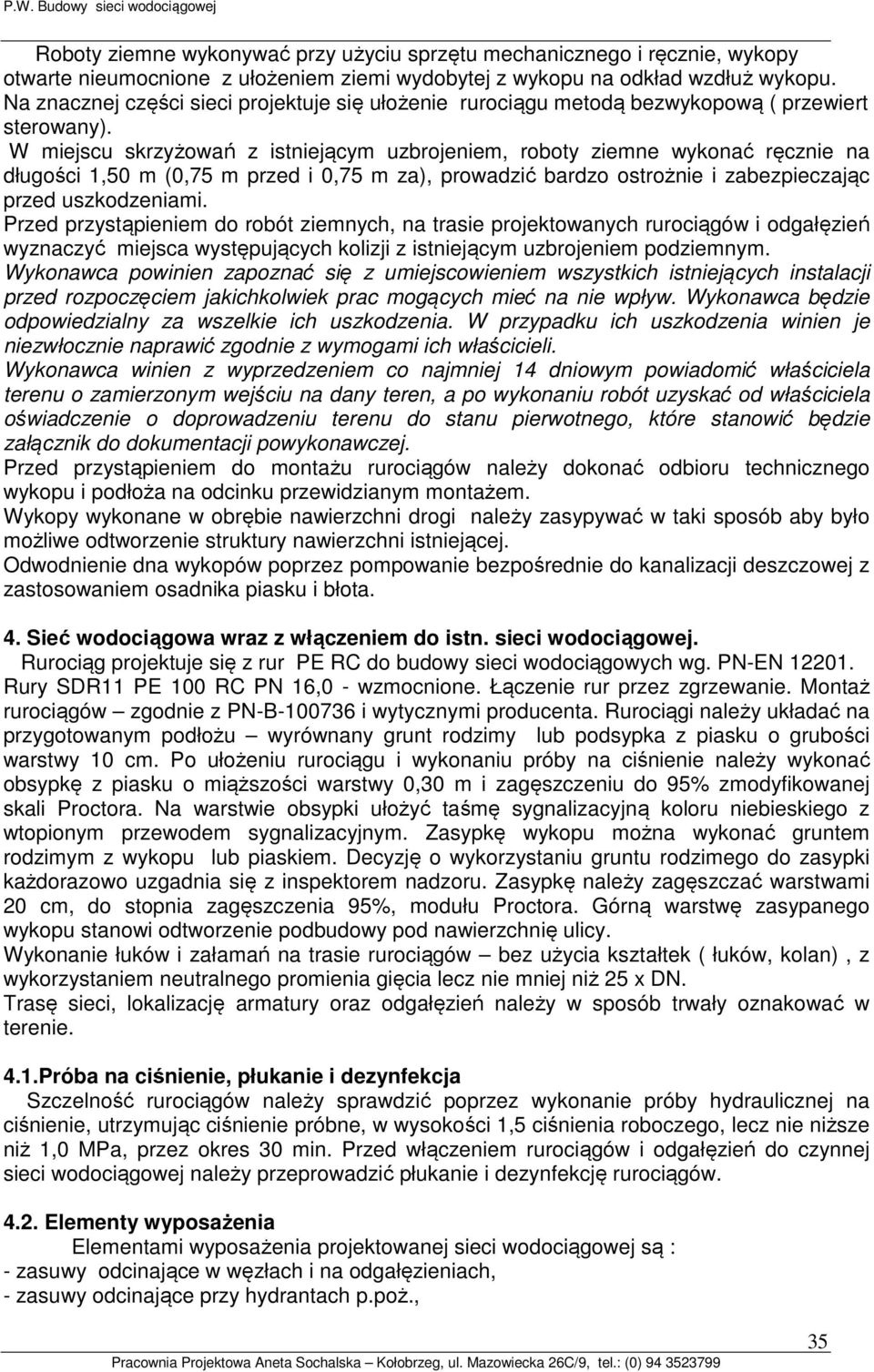

5 P.W. Budowy sieci wodociągowej Roboty ziemne wykonywać przy użyciu sprzętu mechanicznego i ręcznie, wykopy otwarte nieumocnione z ułożeniem ziemi wydobytej z wykopu na odkład wzdłuż wykopu. Na znacznej części sieci projektuje się ułożenie rurociągu metodą bezwykopową ( przewiert sterowany). W miejscu skrzyżowań z istniejącym uzbrojeniem, roboty ziemne wykonać ręcznie na długości 1,50 m (0,75 m przed i 0,75 m za), prowadzić bardzo ostrożnie i zabezpieczając przed uszkodzeniami. Przed przystąpieniem do robót ziemnych, na trasie projektowanych rurociągów i odgałęzień wyznaczyć miejsca występujących kolizji z istniejącym uzbrojeniem podziemnym. Wykonawca powinien zapoznać się z umiejscowieniem wszystkich istniejących instalacji przed rozpoczęciem jakichkolwiek prac mogących mieć na nie wpływ. Wykonawca będzie odpowiedzialny za wszelkie ich uszkodzenia. W przypadku ich uszkodzenia winien je niezwłocznie naprawić zgodnie z wymogami ich właścicieli. Wykonawca winien z wyprzedzeniem co najmniej 14 dniowym powiadomić właściciela terenu o zamierzonym wejściu na dany teren, a po wykonaniu robót uzyskać od właściciela oświadczenie o doprowadzeniu terenu do stanu pierwotnego, które stanowić będzie załącznik do dokumentacji powykonawczej. Przed przystąpieniem do montażu rurociągów należy dokonać odbioru technicznego wykopu i podłoża na odcinku przewidzianym montażem. Wykopy wykonane w obrębie nawierzchni drogi należy zasypywać w taki sposób aby było możliwe odtworzenie struktury nawierzchni istniejącej. Odwodnienie dna wykopów poprzez pompowanie bezpośrednie do kanalizacji deszczowej z zastosowaniem osadnika piasku i błota. 4. Sieć wodociągowa wraz z włączeniem do istn. sieci wodociągowej. Rurociąg projektuje się z rur PE RC do budowy sieci wodociągowych wg. PN-EN Rury SDR11 PE 100 RC PN 16,0 - wzmocnione. Łączenie rur przez zgrzewanie. Montaż rurociągów zgodnie z PN-B i wytycznymi producenta. Rurociągi należy układać na przygotowanym podłożu wyrównany grunt rodzimy lub podsypka z piasku o grubości warstwy 10 cm. Po ułożeniu rurociągu i wykonaniu próby na ciśnienie należy wykonać obsypkę z piasku o miąższości warstwy 0,30 m i zagęszczeniu do 95% zmodyfikowanej skali Proctora. Na warstwie obsypki ułożyć taśmę sygnalizacyjną koloru niebieskiego z wtopionym przewodem sygnalizacyjnym. Zasypkę wykopu można wykonać gruntem rodzimym z wykopu lub piaskiem. Decyzję o wykorzystaniu gruntu rodzimego do zasypki każdorazowo uzgadnia się z inspektorem nadzoru. Zasypkę należy zagęszczać warstwami 20 cm, do stopnia zagęszczenia 95%, modułu Proctora. Górną warstwę zasypanego wykopu stanowi odtworzenie podbudowy pod nawierzchnię ulicy. Wykonanie łuków i załamań na trasie rurociągów bez użycia kształtek ( łuków, kolan), z wykorzystaniem neutralnego promienia gięcia lecz nie mniej niż 25 x DN. Trasę sieci, lokalizację armatury oraz odgałęzień należy w sposób trwały oznakować w terenie. 4.1.Próba na ciśnienie, płukanie i dezynfekcja Szczelność rurociągów należy sprawdzić poprzez wykonanie próby hydraulicznej na ciśnienie, utrzymując ciśnienie próbne, w wysokości 1,5 ciśnienia roboczego, lecz nie niższe niż 1,0 MPa, przez okres 30 min. Przed włączeniem rurociągów i odgałęzień do czynnej sieci wodociągowej należy przeprowadzić płukanie i dezynfekcję rurociągów Elementy wyposażenia Elementami wyposażenia projektowanej sieci wodociągowej są : - zasuwy odcinające w węzłach i na odgałęzieniach, - zasuwy odcinające przy hydrantach p.poż., Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)

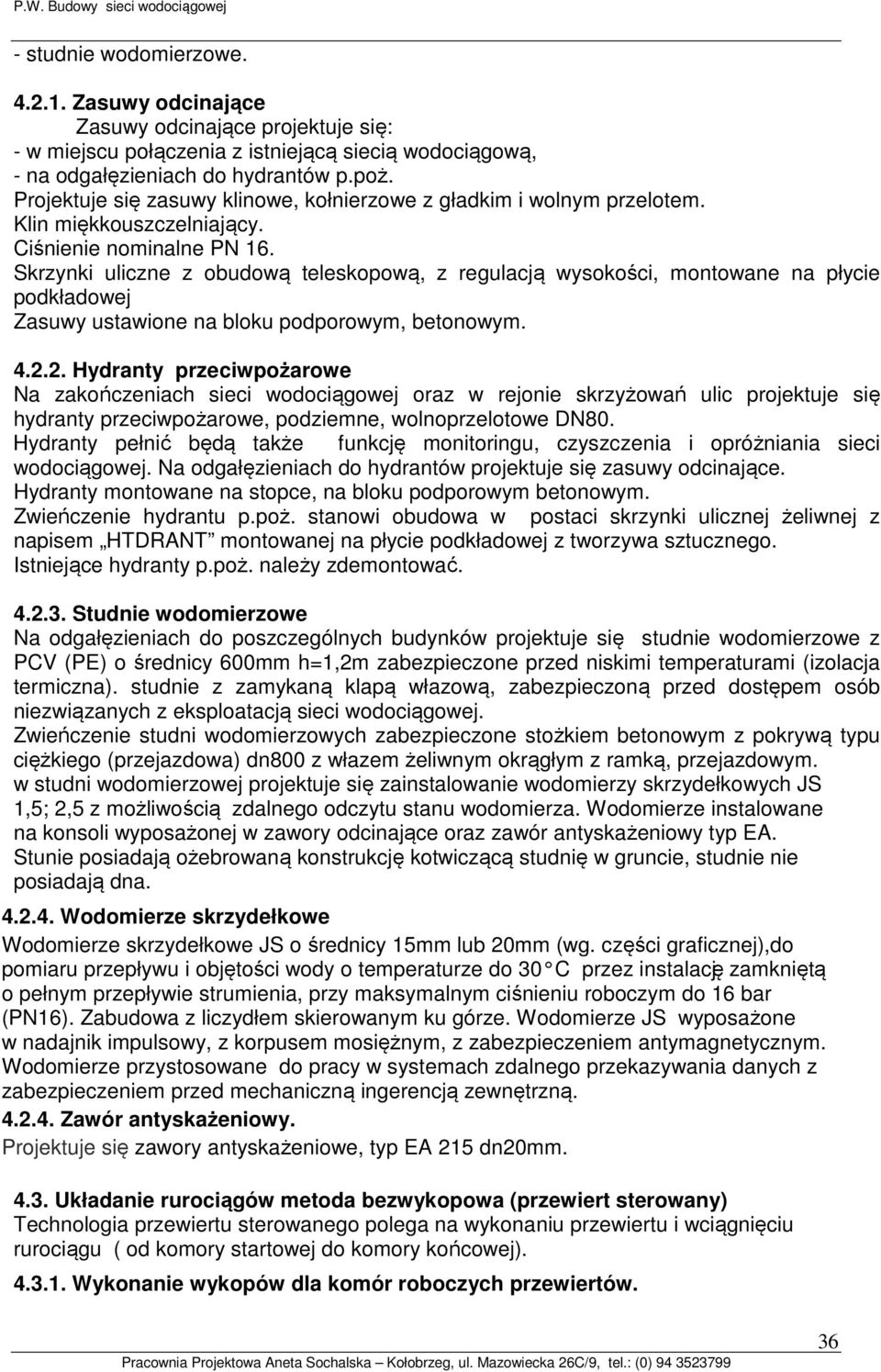

6 P.W. Budowy sieci wodociągowej - studnie wodomierzowe Zasuwy odcinające Zasuwy odcinające projektuje się: - w miejscu połączenia z istniejącą siecią wodociągową, - na odgałęzieniach do hydrantów p.poż. Projektuje się zasuwy klinowe, kołnierzowe z gładkim i wolnym przelotem. Klin miękkouszczelniający. Ciśnienie nominalne PN 16. Skrzynki uliczne z obudową teleskopową, z regulacją wysokości, montowane na płycie podkładowej Zasuwy ustawione na bloku podporowym, betonowym Hydranty przeciwpożarowe Na zakończeniach sieci wodociągowej oraz w rejonie skrzyżowań ulic projektuje się hydranty przeciwpożarowe, podziemne, wolnoprzelotowe DN80. Hydranty pełnić będą także funkcję monitoringu, czyszczenia i opróżniania sieci wodociągowej. Na odgałęzieniach do hydrantów projektuje się zasuwy odcinające. Hydranty montowane na stopce, na bloku podporowym betonowym. Zwieńczenie hydrantu p.poż. stanowi obudowa w postaci skrzynki ulicznej żeliwnej z napisem HTDRANT montowanej na płycie podkładowej z tworzywa sztucznego. Istniejące hydranty p.poż. należy zdemontować Studnie wodomierzowe Na odgałęzieniach do poszczególnych budynków projektuje się studnie wodomierzowe z PCV (PE) o średnicy 600mm h=1,2m zabezpieczone przed niskimi temperaturami (izolacja termiczna). studnie z zamykaną klapą włazową, zabezpieczoną przed dostępem osób niezwiązanych z eksploatacją sieci wodociągowej. Zwieńczenie studni wodomierzowych zabezpieczone stożkiem betonowym z pokrywą typu ciężkiego (przejazdowa) dn800 z włazem żeliwnym okrągłym z ramką, przejazdowym. w studni wodomierzowej projektuje się zainstalowanie wodomierzy skrzydełkowych JS 1,5; 2,5 z możliwością zdalnego odczytu stanu wodomierza. Wodomierze instalowane na konsoli wyposażonej w zawory odcinające oraz zawór antyskażeniowy typ EA. Stunie posiadają ożebrowaną konstrukcję kotwiczącą studnię w gruncie, studnie nie posiadają dna Wodomierze skrzydełkowe Wodomierze skrzydełkowe JS o średnicy 15mm lub 20mm (wg. części graficznej),do pomiaru przepływu i objętości wody o temperaturze do 30 C przez instalację zamkniętą o pełnym przepływie strumienia, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Zabudowa z liczydłem skierowanym ku górze. Wodomierze JS wyposażone w nadajnik impulsowy, z korpusem mosiężnym, z zabezpieczeniem antymagnetycznym. Wodomierze przystosowane do pracy w systemach zdalnego przekazywania danych z zabezpieczeniem przed mechaniczną ingerencją zewnętrzną Zawór antyskażeniowy. Projektuje się zawory antyskażeniowe, typ EA 215 dn20mm Układanie rurociągów metoda bezwykopowa (przewiert sterowany) Technologia przewiertu sterowanego polega na wykonaniu przewiertu i wciągnięciu rurociągu ( od komory startowej do komory końcowej) Wykonanie wykopów dla komór roboczych przewiertów. Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)

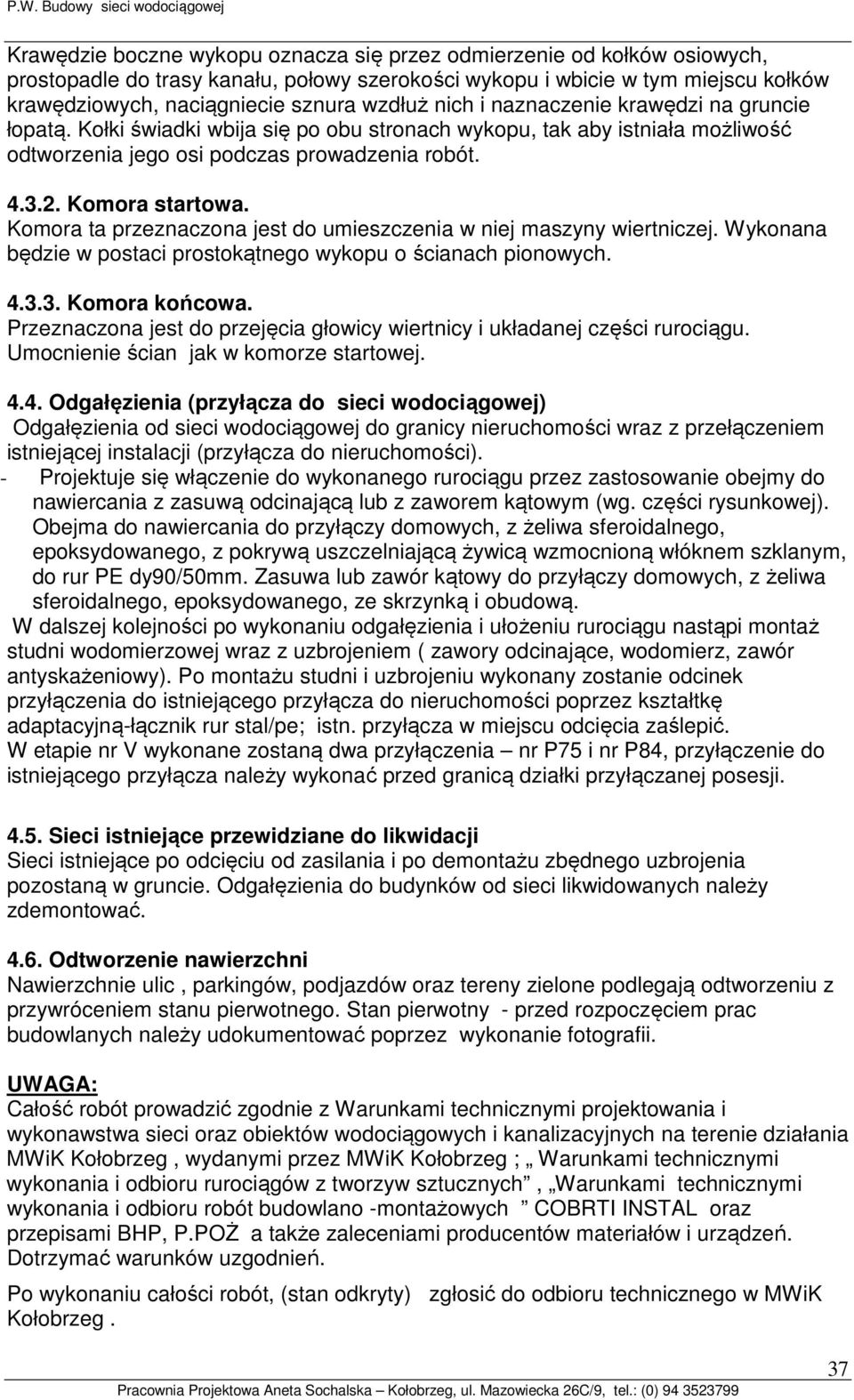

7 P.W. Budowy sieci wodociągowej Krawędzie boczne wykopu oznacza się przez odmierzenie od kołków osiowych, prostopadle do trasy kanału, połowy szerokości wykopu i wbicie w tym miejscu kołków krawędziowych, naciągniecie sznura wzdłuż nich i naznaczenie krawędzi na gruncie łopatą. Kołki świadki wbija się po obu stronach wykopu, tak aby istniała możliwość odtworzenia jego osi podczas prowadzenia robót Komora startowa. Komora ta przeznaczona jest do umieszczenia w niej maszyny wiertniczej. Wykonana będzie w postaci prostokątnego wykopu o ścianach pionowych Komora końcowa. Przeznaczona jest do przejęcia głowicy wiertnicy i układanej części rurociągu. Umocnienie ścian jak w komorze startowej Odgałęzienia (przyłącza do sieci wodociągowej) Odgałęzienia od sieci wodociągowej do granicy nieruchomości wraz z przełączeniem istniejącej instalacji (przyłącza do nieruchomości). - Projektuje się włączenie do wykonanego rurociągu przez zastosowanie obejmy do nawiercania z zasuwą odcinającą lub z zaworem kątowym (wg. części rysunkowej). Obejma do nawiercania do przyłączy domowych, z żeliwa sferoidalnego, epoksydowanego, z pokrywą uszczelniającą żywicą wzmocnioną włóknem szklanym, do rur PE dy90/50mm. Zasuwa lub zawór kątowy do przyłączy domowych, z żeliwa sferoidalnego, epoksydowanego, ze skrzynką i obudową. W dalszej kolejności po wykonaniu odgałęzienia i ułożeniu rurociągu nastąpi montaż studni wodomierzowej wraz z uzbrojeniem ( zawory odcinające, wodomierz, zawór antyskażeniowy). Po montażu studni i uzbrojeniu wykonany zostanie odcinek przyłączenia do istniejącego przyłącza do nieruchomości poprzez kształtkę adaptacyjną-łącznik rur stal/pe; istn. przyłącza w miejscu odcięcia zaślepić. W etapie nr V wykonane zostaną dwa przyłączenia nr P75 i nr P84, przyłączenie do istniejącego przyłącza należy wykonać przed granicą działki przyłączanej posesji Sieci istniejące przewidziane do likwidacji Sieci istniejące po odcięciu od zasilania i po demontażu zbędnego uzbrojenia pozostaną w gruncie. Odgałęzienia do budynków od sieci likwidowanych należy zdemontować Odtworzenie nawierzchni Nawierzchnie ulic, parkingów, podjazdów oraz tereny zielone podlegają odtworzeniu z przywróceniem stanu pierwotnego. Stan pierwotny - przed rozpoczęciem prac budowlanych należy udokumentować poprzez wykonanie fotografii. UWAGA: Całość robót prowadzić zgodnie z Warunkami technicznymi projektowania i wykonawstwa sieci oraz obiektów wodociągowych i kanalizacyjnych na terenie działania MWiK Kołobrzeg, wydanymi przez MWiK Kołobrzeg ; Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych, Warunkami technicznymi wykonania i odbioru robót budowlano -montażowych COBRTI INSTAL oraz przepisami BHP, P.POŻ a także zaleceniami producentów materiałów i urządzeń. Dotrzymać warunków uzgodnień. Po wykonaniu całości robót, (stan odkryty) zgłosić do odbioru technicznego w MWiK Kołobrzeg. Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)

8 P.W. Budowy sieci wodociągowej Pracownia Projektowa Aneta Sochalska Kołobrzeg, ul. Mazowiecka 26C/9, tel.: (0)
