Precyzyjny manometr cyfrowy Model CPG1000

Transkrypt

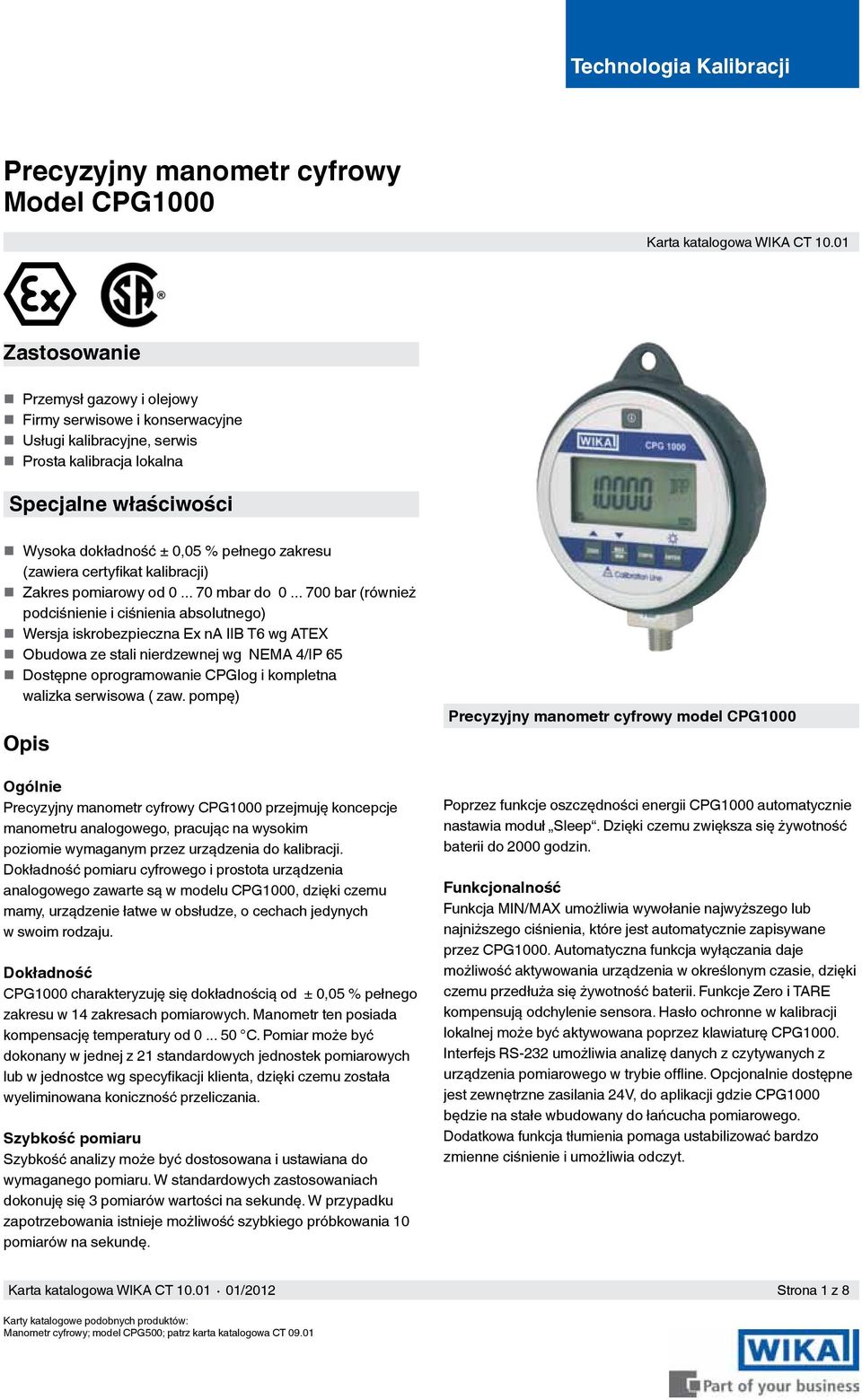

1 Technologia Kalibracji Precyzyjny manometr cyfrowy Model CPG1000 Karta katalogowa WIKA CT Zastosowanie Przemysł gazowy i olejowy Firmy serwisowe i konserwacyjne Usługi kalibracyjne, serwis Prosta kalibracja lokalna Specjalne właściwości Wysoka dokładność ± 0,05 % pełnego zakresu (zawiera certyfikat kalibracji) Zakres pomiarowy od mbar do bar (również podciśnienie i ciśnienia absolutnego) Wersja iskrobezpieczna Ex na IIB T6 wg ATEX Obudowa ze stali nierdzewnej wg NEMA 4/IP 65 Dostępne oprogramowanie CPGlog i kompletna walizka serwisowa ( zaw. pompę) Opis Ogólnie Precyzyjny manometr cyfrowy CPG1000 przejmuję koncepcje manometru analogowego, pracując na wysokim poziomie wymaganym przez urządzenia do kalibracji. Dokładność pomiaru cyfrowego i prostota urządzenia analogowego zawarte są w modelu CPG1000, dzięki czemu mamy, urządzenie łatwe w obsłudze, o cechach jedynych w swoim rodzaju. Dokładność CPG1000 charakteryzuję się dokładnością od ± 0,05 % pełnego zakresu w 14 zakresach pomiarowych. Manometr ten posiada kompensację temperatury od C. Pomiar może być dokonany w jednej z 21 standardowych jednostek pomiarowych lub w jednostce wg specyfikacji klienta, dzięki czemu została wyeliminowana koniczność przeliczania. Szybkość pomiaru Szybkość analizy może być dostosowana i ustawiana do wymaganego pomiaru. W standardowych zastosowaniach dokonuję się 3 pomiarów wartości na sekundę. W przypadku zapotrzebowania istnieje możliwość szybkiego próbkowania 10 pomiarów na sekundę. Precyzyjny manometr cyfrowy model CPG1000 Poprzez funkcje oszczędności energii CPG1000 automatycznie nastawia moduł Sleep. Dzięki czemu zwiększa się żywotność baterii do 2000 godzin. Funkcjonalność Funkcja MIN/MAX umożliwia wywołanie najwyższego lub najniższego ciśnienia, które jest automatycznie zapisywane przez CPG1000. Automatyczna funkcja wyłączania daje możliwość aktywowania urządzenia w określonym czasie, dzięki czemu przedłuża się żywotność baterii. Funkcje Zero i TARE kompensują odchylenie sensora. Hasło ochronne w kalibracji lokalnej może być aktywowana poprzez klawiaturę CPG1000. Interfejs RS-232 umożliwia analizę danych z czytywanych z urządzenia pomiarowego w trybie offline. Opcjonalnie dostępne jest zewnętrzne zasilania 24V, do aplikacji gdzie CPG1000 będzie na stałe wbudowany do łańcucha pomiarowego. Dodatkowa funkcja tłumienia pomaga ustabilizować bardzo zmienne ciśnienie i umożliwia odczyt. Strona 1 z 8 Karty katalogowe podobnych produktów: Manometr cyfrowy; model CPG500; patrz karta katalogowa CT 09.01

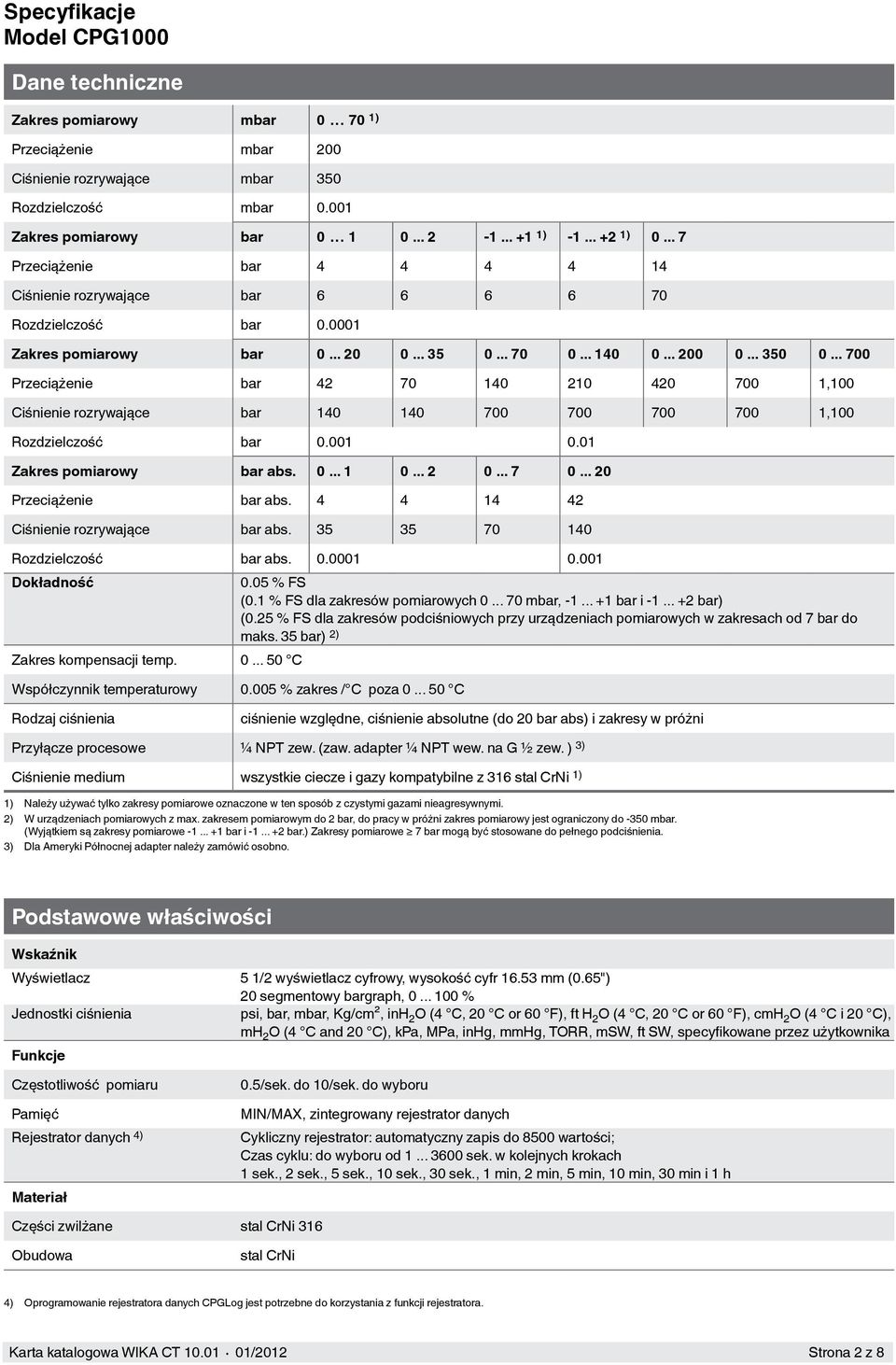

2 Specyfikacje Model CPG1000 Dane techniczne Zakres pomiarowy mbar ) Przeciążenie mbar 200 Ciśnienie rozrywające mbar 350 Rozdzielczość mbar Zakres pomiarowy bar ) ) Przeciążenie bar Ciśnienie rozrywające bar Rozdzielczość bar Zakres pomiarowy bar Przeciążenie bar ,100 Ciśnienie rozrywające bar ,100 Rozdzielczość bar Zakres pomiarowy bar abs Przeciążenie bar abs Ciśnienie rozrywające bar abs Rozdzielczość bar abs Dokładność 0.05 % FS (0.1 % FS dla zakresów pomiarowych mbar, bar i bar) (0.25 % FS dla zakresów podciśniowych przy urządzeniach pomiarowych w zakresach od 7 bar do maks. 35 bar) 2) Zakres kompensacji temp C Współczynnik temperaturowy % zakres / C poza C Rodzaj ciśnienia ciśnienie względne, ciśnienie absolutne (do 20 bar abs) i zakresy w próżni Przyłącze procesowe ¼ NPT zew. (zaw. adapter ¼ NPT wew. na G ½ zew. ) 3) Ciśnienie medium wszystkie ciecze i gazy kompatybilne z 316 stal CrNi 1) 1) Należy używać tylko zakresy pomiarowe oznaczone w ten sposób z czystymi gazami nieagresywnymi. 2) W urządzeniach pomiarowych z max. zakresem pomiarowym do 2 bar, do pracy w próżni zakres pomiarowy jest ograniczony do -350 mbar. (Wyjątkiem są zakresy pomiarowe bar i bar.) Zakresy pomiarowe 7 bar mogą być stosowane do pełnego podciśnienia. 3) Dla Ameryki Północnej adapter należy zamówić osobno. Podstawowe właściwości Wskaźnik Wyświetlacz 5 1/2 wyświetlacz cyfrowy, wysokość cyfr mm (0.65") 20 segmentowy bargraph, % Jednostki ciśnienia psi, bar, mbar, Kg/cm², inh 2 O (4 C, 20 C or 60 F), ft H 2 O (4 C, 20 C or 60 F), cmh 2 O (4 C i 20 C), mh 2 O (4 C and 20 C), kpa, MPa, inhg, mmhg, TORR, msw, ft SW, specyfikowane przez użytkownika Funkcje Częstotliwość pomiaru Pamięć Rejestrator danych 4) Materiał 0.5/sek. do 10/sek. do wyboru MIN/MAX, zintegrowany rejestrator danych Cykliczny rejestrator: automatyczny zapis do 8500 wartości; Czas cyklu: do wyboru od sek. w kolejnych krokach 1 sek., 2 sek., 5 sek., 10 sek., 30 sek., 1 min, 2 min, 5 min, 10 min, 30 min i 1 h Części zwilżane stal CrNi 316 Obudowa stal CrNi 4) Oprogramowanie rejestratora danych CPGLog jest potrzebne do korzystania z funkcji rejestratora. Strona 2 z 8

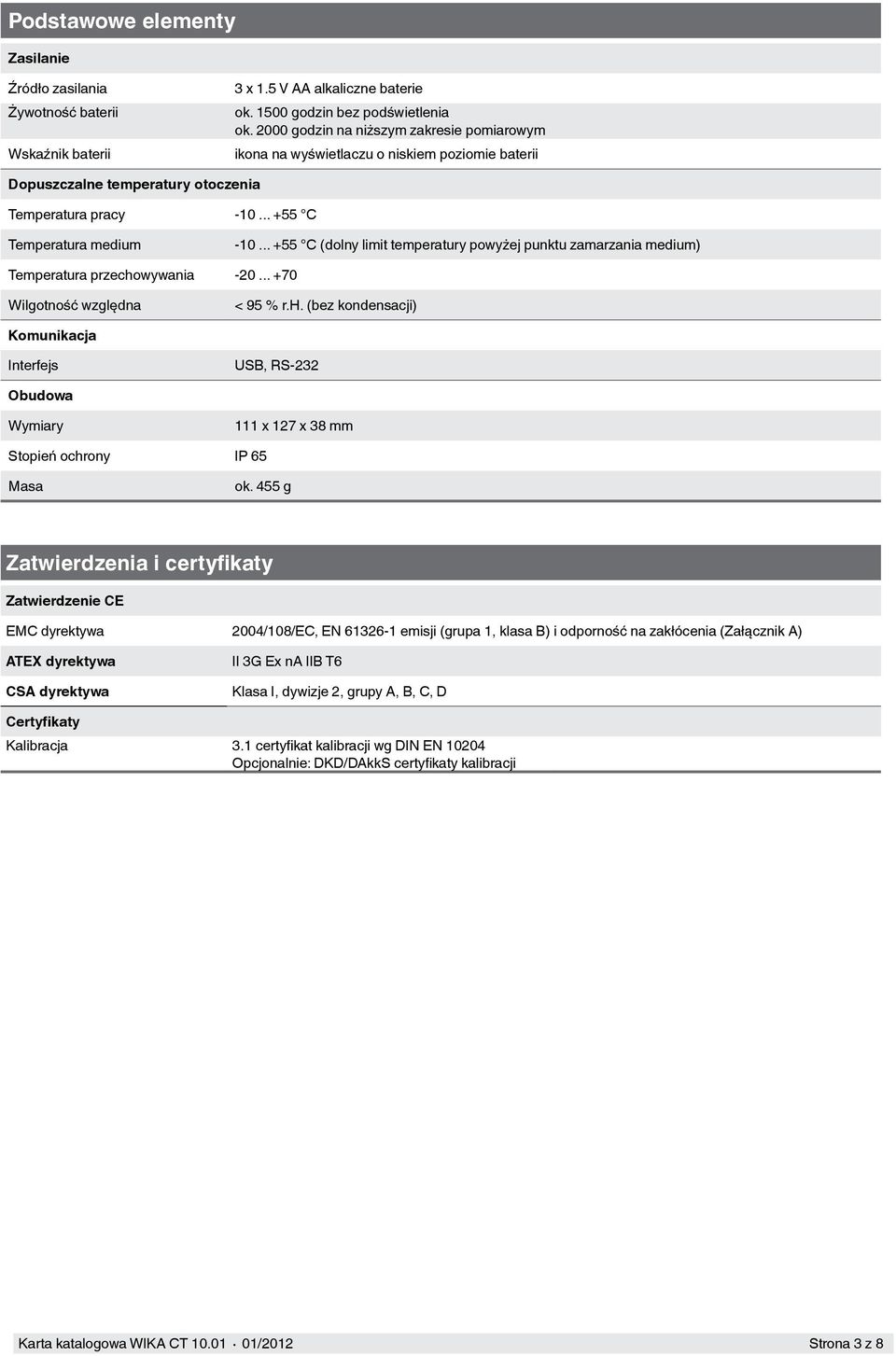

3 Podstawowe elementy Zasilanie Źródło zasilania Żywotność baterii Wskaźnik baterii 3 x 1.5 V AA alkaliczne baterie ok godzin bez podświetlenia ok godzin na niższym zakresie pomiarowym ikona na wyświetlaczu o niskiem poziomie baterii Dopuszczalne temperatury otoczenia Temperatura pracy C Temperatura medium C (dolny limit temperatury powyżej punktu zamarzania medium) Temperatura przechowywania Wilgotność względna < 95 % r.h. (bez kondensacji) Komunikacja Interfejs USB, RS-232 Obudowa Wymiary 111 x 127 x 38 mm Stopień ochrony IP 65 Masa ok. 455 g Zatwierdzenia i certyfikaty Zatwierdzenie CE EMC dyrektywa 2004/108/EC, EN emisji (grupa 1, klasa B) i odporność na zakłócenia (Załącznik A) ATEX dyrektywa CSA dyrektywa II 3G Ex na IIB T6 Klasa I, dywizje 2, grupy A, B, C, D Certyfikaty Kalibracja 3.1 certyfikat kalibracji wg DIN EN Opcjonalnie: DKD/DAkkS certyfikaty kalibracji Strona 3 z 8

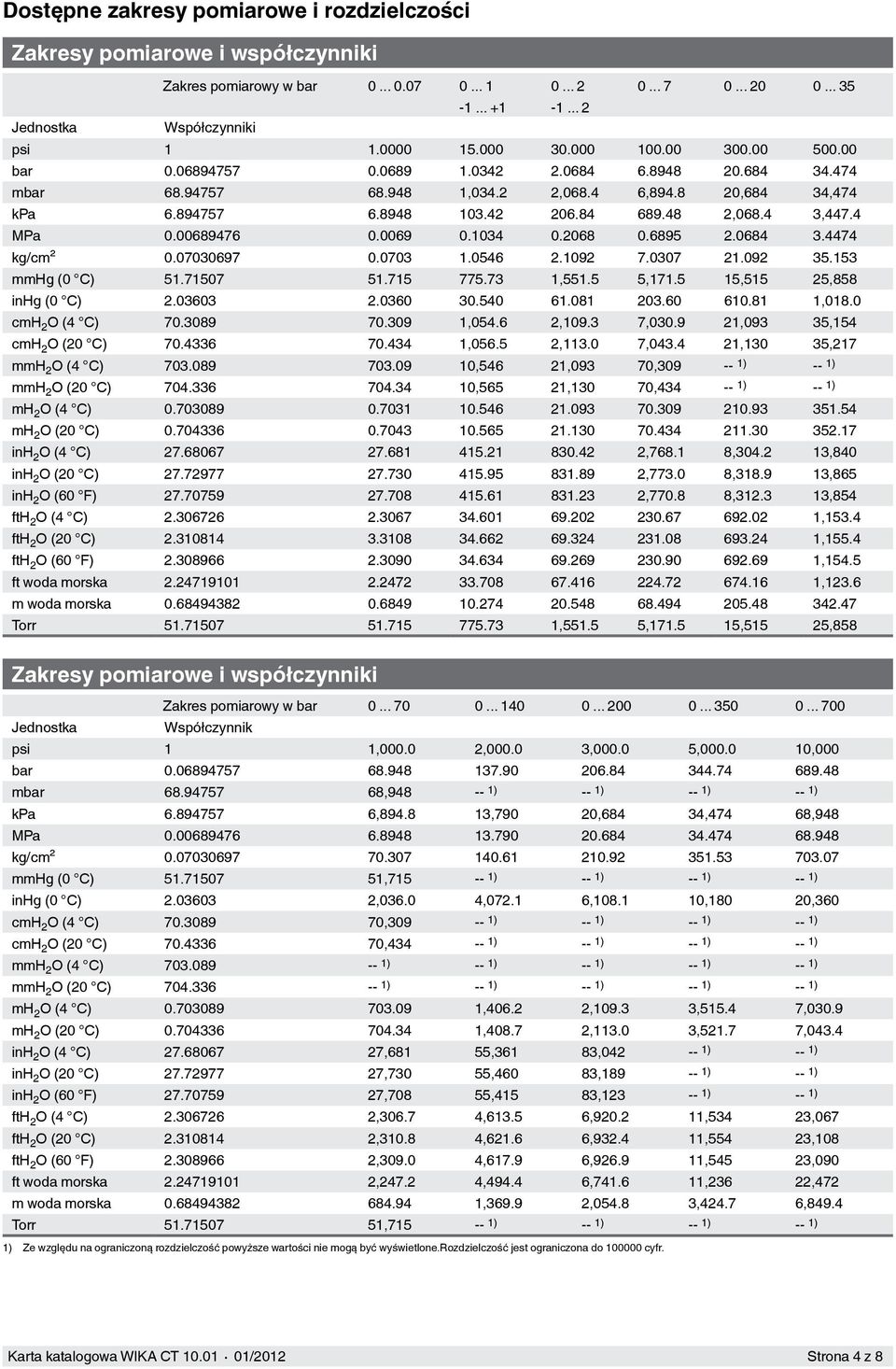

4 Dostępne zakresy pomiarowe i rozdzielczości Zakresy pomiarowe i współczynniki Zakres pomiarowy w bar Jednostka Współczynniki psi bar mbar , , , ,684 34,474 kpa , ,447.4 MPa kg/cm² mmhg (0 C) , , ,515 25,858 inhg (0 C) ,018.0 cmh 2 O (4 C) , , , ,093 35,154 cmh 2 O (20 C) , , , ,130 35,217 mmh 2 O (4 C) ,546 21,093 70, ) -- 1) mmh 2 O (20 C) ,565 21,130 70, ) -- 1) mh 2 O (4 C) mh 2 O (20 C) inh 2 O (4 C) , , ,840 inh 2 O (20 C) , , ,865 inh 2 O (60 F) , , ,854 fth 2 O (4 C) ,153.4 fth 2 O (20 C) ,155.4 fth 2 O (60 F) ,154.5 ft woda morska ,123.6 m woda morska Torr , , ,515 25,858 Zakresy pomiarowe i współczynniki Zakres pomiarowy w bar Jednostka Współczynnik psi 1 1, , , , ,000 bar mbar , ) -- 1) -- 1) -- 1) kpa , ,790 20,684 34,474 68,948 MPa kg/cm² mmhg (0 C) , ) -- 1) -- 1) -- 1) inhg (0 C) , , , ,180 20,360 cmh 2 O (4 C) , ) -- 1) -- 1) -- 1) cmh 2 O (20 C) , ) -- 1) -- 1) -- 1) mmh 2 O (4 C) ) -- 1) -- 1) -- 1) -- 1) mmh 2 O (20 C) ) -- 1) -- 1) -- 1) -- 1) mh 2 O (4 C) , , , ,030.9 mh 2 O (20 C) , , , ,043.4 inh 2 O (4 C) ,681 55,361 83, ) -- 1) inh 2 O (20 C) ,730 55,460 83, ) -- 1) inh 2 O (60 F) ,708 55,415 83, ) -- 1) fth 2 O (4 C) , , , ,534 23,067 fth 2 O (20 C) , , , ,554 23,108 fth 2 O (60 F) , , , ,545 23,090 ft woda morska , , , ,236 22,472 m woda morska , , , ,849.4 Torr , ) -- 1) -- 1) -- 1) 1) Ze względu na ograniczoną rozdzielczość powyższe wartości nie mogą być wyświetlone.rozdzielczość jest ograniczona do cyfr. Strona 4 z 8

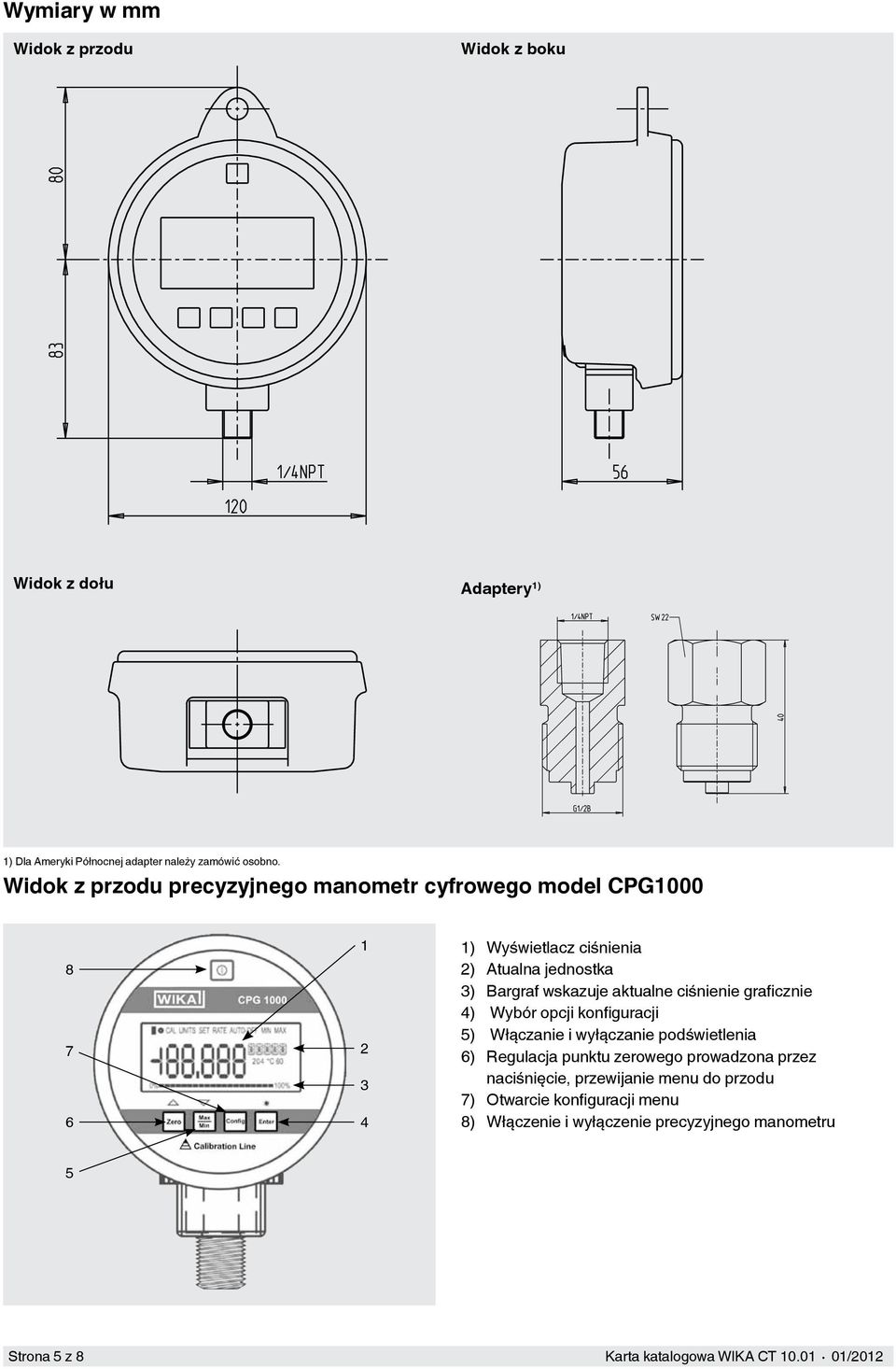

5 Wymiary w mm Widok z przodu Widok z boku Widok z dołu Adaptery 1) 1) Dla Ameryki Północnej adapter należy zamówić osobno. Widok z przodu precyzyjnego manometr cyfrowego model CPG ) Wyświetlacz ciśnienia 2) Atualna jednostka 3) Bargraf wskazuje aktualne ciśnienie graficznie 4) Wybór opcji konfiguracji 5) Włączanie i wyłączanie podświetlenia 6) Regulacja punktu zerowego prowadzona przez naciśnięcie, przewijanie menu do przodu 7) Otwarcie konfiguracji menu 8) Włączenie i wyłączenie precyzyjnego manometru 5 Strona 5 z 8

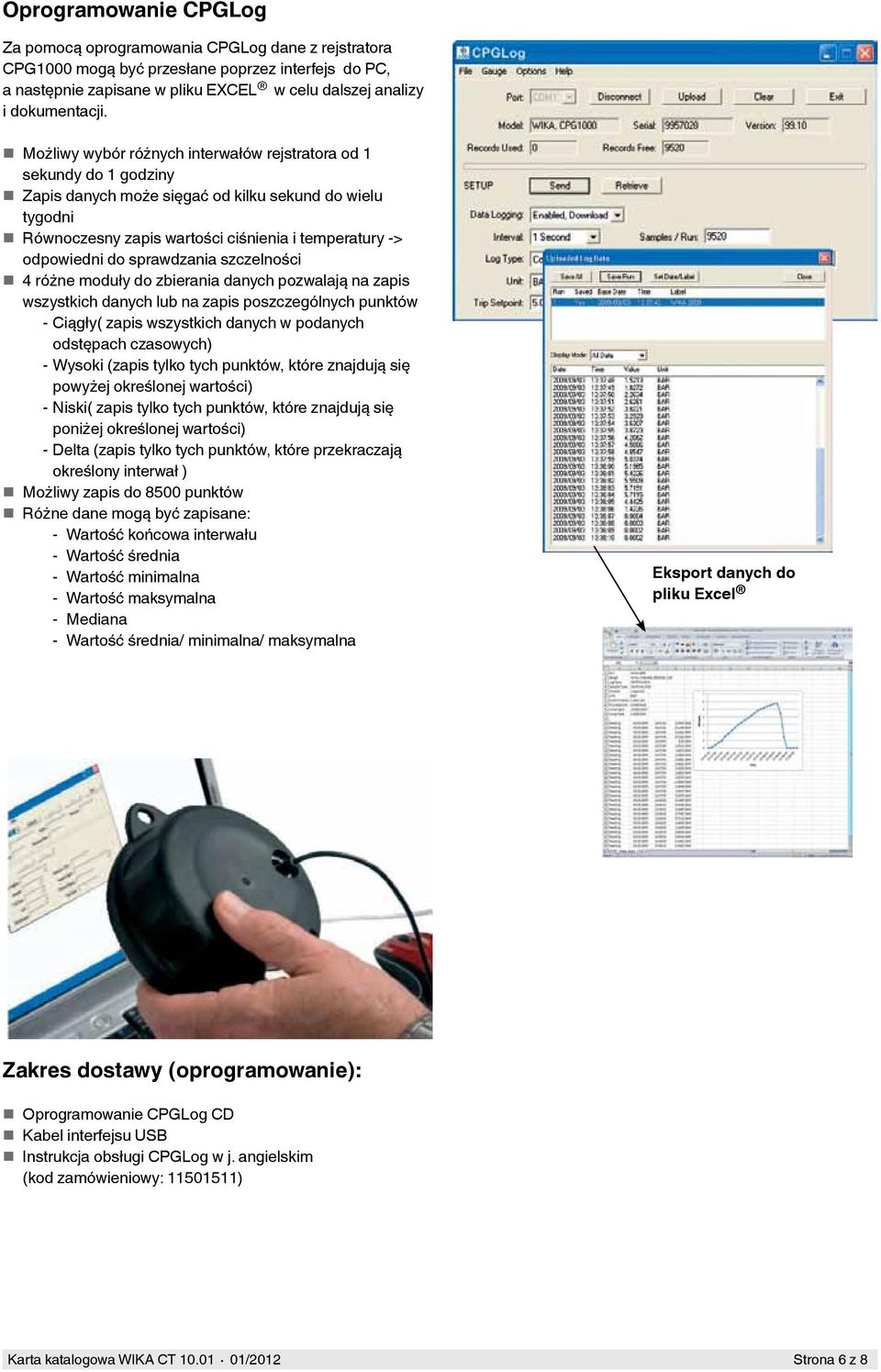

6 Oprogramowanie CPGLog Za pomocą oprogramowania CPGLog dane z rejstratora CPG1000 mogą być przesłane poprzez interfejs do PC, a następnie zapisane w pliku EXCEL w celu dalszej analizy i dokumentacji. Możliwy wybór różnych interwałów rejstratora od 1 sekundy do 1 godziny Zapis danych może sięgać od kilku sekund do wielu tygodni Równoczesny zapis wartości ciśnienia i temperatury -> odpowiedni do sprawdzania szczelności 4 różne moduły do zbierania danych pozwalają na zapis wszystkich danych lub na zapis poszczególnych punktów - Ciągły( zapis wszystkich danych w podanych odstępach czasowych) - Wysoki (zapis tylko tych punktów, które znajdują się powyżej określonej wartości) - Niski( zapis tylko tych punktów, które znajdują się poniżej określonej wartości) - Delta (zapis tylko tych punktów, które przekraczają określony interwał ) Możliwy zapis do 8500 punktów Różne dane mogą być zapisane: - Wartość końcowa interwału - Wartość średnia - Wartość minimalna - Wartość maksymalna - Mediana - Wartość średnia/ minimalna/ maksymalna Eksport danych do pliku Excel Zakres dostawy (oprogramowanie): Oprogramowanie CPGLog CD Kabel interfejsu USB Instrukcja obsługi CPGLog w j. angielskim (kod zamówieniowy: ) Strona 6 z 8

7 Kompletne walizki serwisowe wraz z pompami Walizka kalibracyjna z precyzyjnym manometrem cyfrowym model CPG1000 i ręczną pompą testową CPP30 dla ciśnienia -0,95 do +35 bar składa się z: Walizka z tworzywa sztucznego z wkładem piankowym Precyzyjny manometr cyfrowy model CPG1000 Pneumatyczna pompa testowa model CPP30; -0, bar Dostępne zakresy pomiarowe: patrz dane techniczne na stronie 3. Walizka kalibracyjna, pneumatyczna Więcej informacji technicznych w karcie katalogowej CT Walizka kalibracyjna z precyzyjnym manometrem cyfrowym model CPG1000 i ręczną pompą testową CPP700-H dla ciśnienia 0 do 700 bar składa się z: Walizka z tworzywa sztucznego z wkładem piankowy Precyzyjny manometr cyfrowy model CPG1000 Hydrauliczna pompa testowa model CPP700-H; bar Dostępne zakresy pomiarowe: patrz dane techniczne na stronie 3. Walizka kalibracyjna, hydrauliczna Więcej informacji technicznych w karcie katalogowej CT Zalecane pompy testowe Pneumatyczna ręczna pompa testowa model CPP30 Zakres ciśnienia: -0, bar Ręczna pompa testowa CPP30, pneumatyczna Więcej informacji technicznych w karcie katalogowej CT Hydrauliczna pompa testowa model CPP700-H Ręczna pompa testowa CPP700-H, hydrauliczna Zakres ciśnienia: bar Więcej informacji technicznych w karcie katalogowej CT Strona 7 z 8

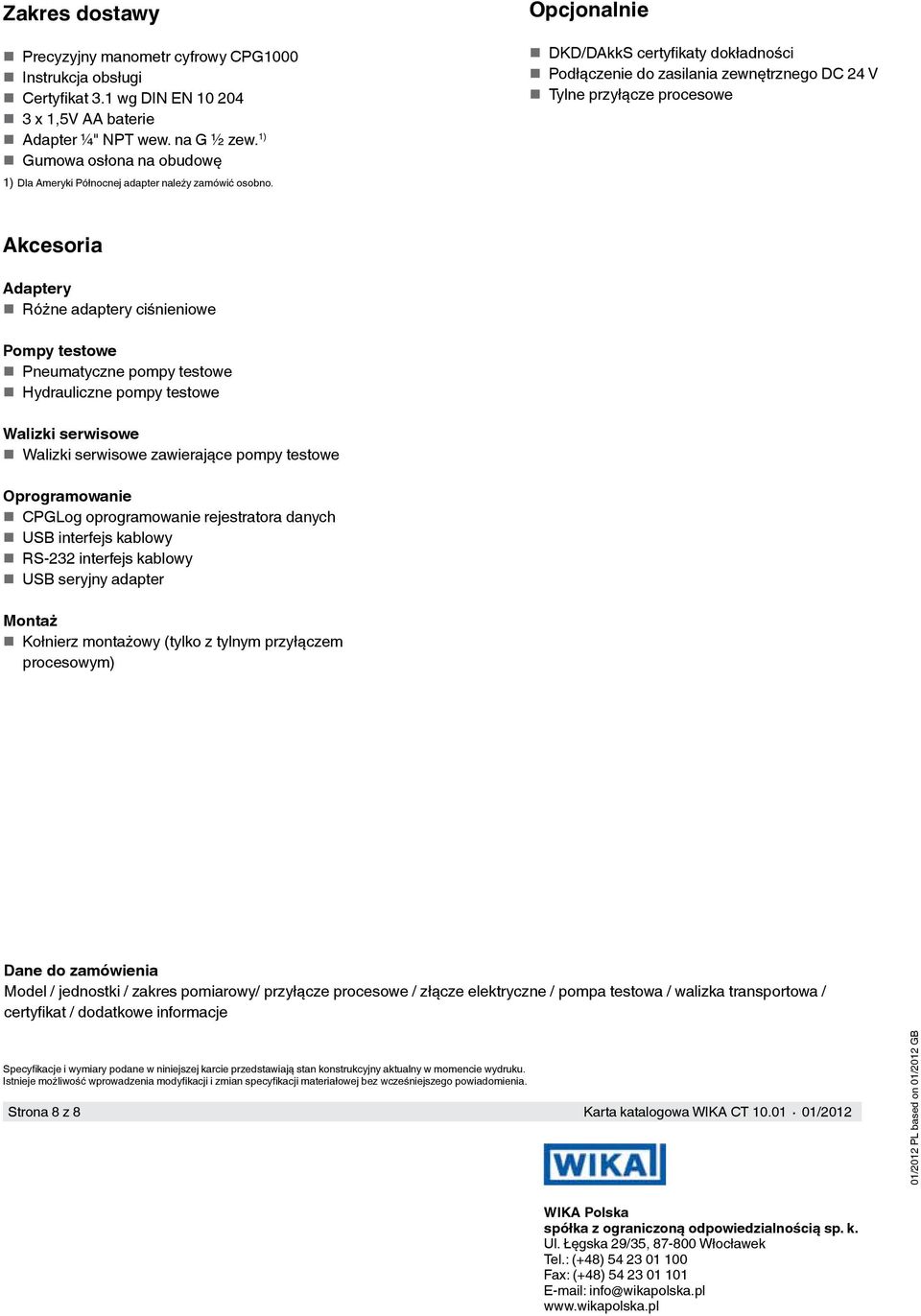

8 Zakres dostawy Precyzyjny manometr cyfrowy CPG1000 Instrukcja obsługi Certyfikat 3.1 wg DIN EN x 1,5V AA baterie Adapter ¼" NPT wew. na G ½ zew. 1) Gumowa osłona na obudowę 1) Dla Ameryki Północnej adapter należy zamówić osobno. Opcjonalnie DKD/DAkkS certyfikaty dokładności Podłączenie do zasilania zewnętrznego DC 24 V Tylne przyłącze procesowe Akcesoria Adaptery Różne adaptery ciśnieniowe Pompy testowe Pneumatyczne pompy testowe Hydrauliczne pompy testowe Walizki serwisowe Walizki serwisowe zawierające pompy testowe Oprogramowanie CPGLog oprogramowanie rejestratora danych USB interfejs kablowy RS-232 interfejs kablowy USB seryjny adapter Montaż Kołnierz montażowy (tylko z tylnym przyłączem procesowym) Dane do zamówienia Model / jednostki / zakres pomiarowy/ przyłącze procesowe / złącze elektryczne / pompa testowa / walizka transportowa / certyfikat / dodatkowe informacje Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku. Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia. Strona 8 z 8 01/2012 PL based on 01/2012 GB WIKA Polska spółka z ograniczoną odpowiedzialnością sp. k. Ul. Łęgska 29/35, Włocławek Tel.: (+48) Fax: (+48) info@wikapolska.pl
