PROJEKT WYKONAWCZY TERMOMODERNIZACJI SALI GIMNASTYCZNEJ WRAZ Z PRZEWIĄZKĄ (ŁĄCZNIKIEM) W BUDYNKU PRZY UL. STANISŁAWA ZE SKALBMIERZA 7 W KRAKOWIE

Transkrypt

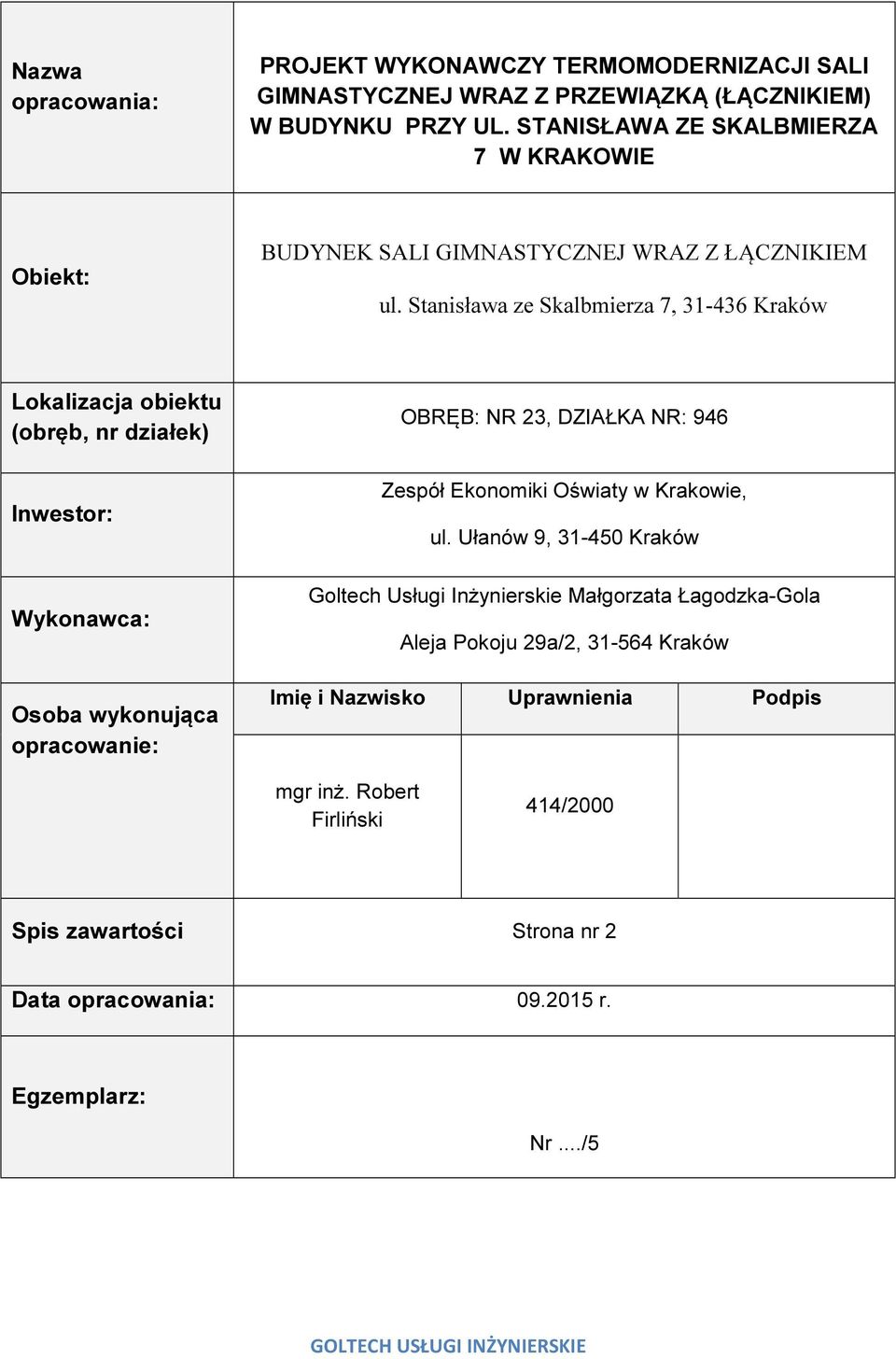

1 Nazwa opracowania: PROJEKT WYKONAWCZY TERMOMODERNIZACJI SALI GIMNASTYCZNEJ WRAZ Z PRZEWIĄZKĄ (ŁĄCZNIKIEM) W BUDYNKU PRZY UL. STANISŁAWA ZE SKALBMIERZA 7 W KRAKOWIE Obiekt: BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków Lokalizacja obiektu (obręb, nr działek) Inwestor: Wykonawca: Osoba wykonująca opracowanie: OBRĘB: NR 23, DZIAŁKA NR: 946 Zespół Ekonomiki Oświaty w Krakowie, ul. Ułanów 9, Kraków Goltech Usługi Inżynierskie Małgorzata Łagodzka-Gola Aleja Pokoju 29a/2, Kraków Imię i Nazwisko Uprawnienia Podpis mgr inż. Robert Firliński 414/2000 Spis zawartości Strona nr 2 Data opracowania: r. Egzemplarz: Nr.../5 GOLTECH USŁUGI INŻYNIERSKIE

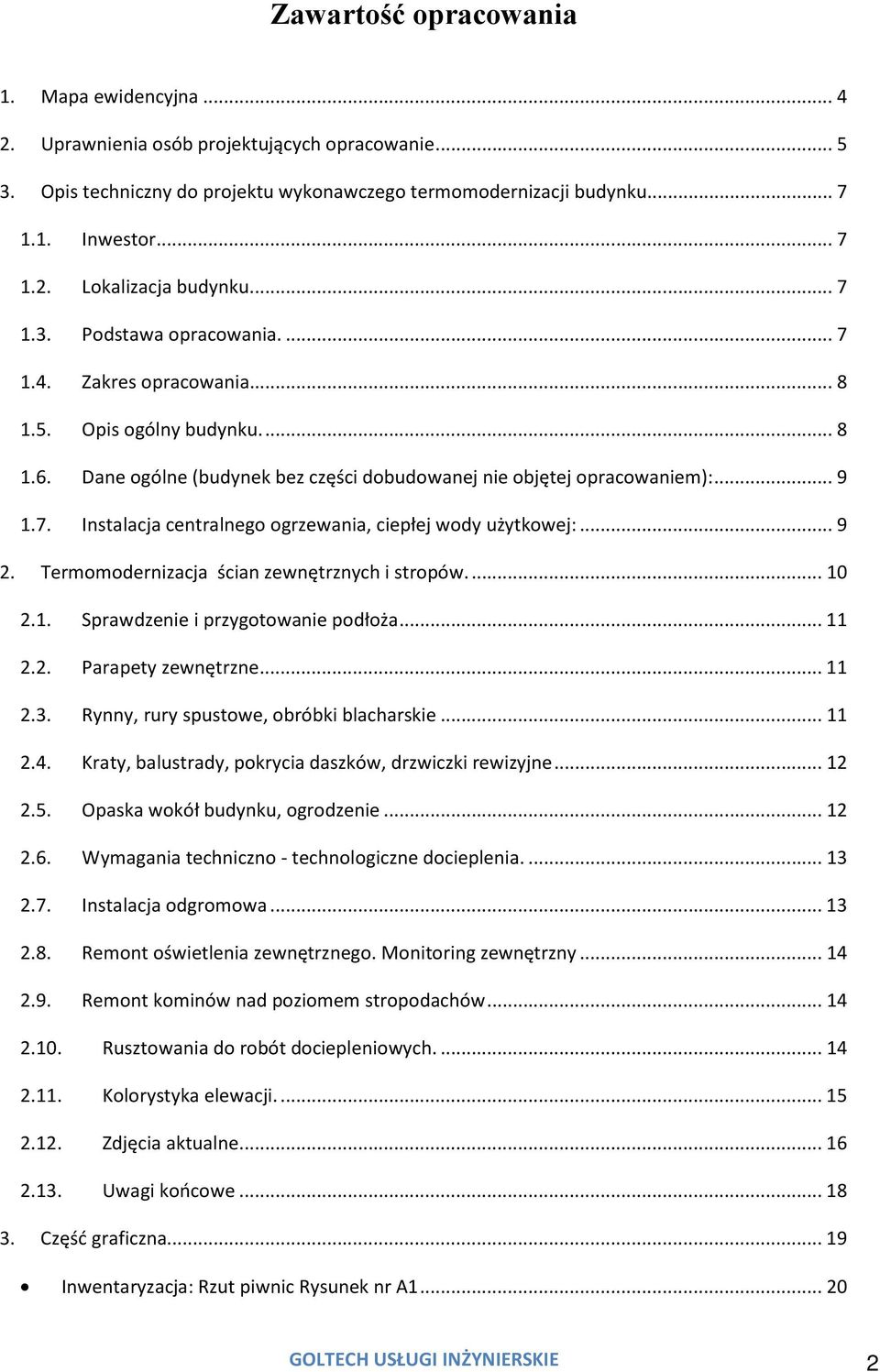

2 Zawartość opracowania 1. Mapa ewidencyjna Uprawnienia osób projektujących opracowanie Opis techniczny do projektu wykonawczego termomodernizacji budynku Inwestor Lokalizacja budynku Podstawa opracowania Zakres opracowania Opis ogólny budynku Dane ogólne (budynek bez części dobudowanej nie objętej opracowaniem): Instalacja centralnego ogrzewania, ciepłej wody użytkowej: Termomodernizacja ścian zewnętrznych i stropów Sprawdzenie i przygotowanie podłoża Parapety zewnętrzne Rynny, rury spustowe, obróbki blacharskie Kraty, balustrady, pokrycia daszków, drzwiczki rewizyjne Opaska wokół budynku, ogrodzenie Wymagania techniczno - technologiczne docieplenia Instalacja odgromowa Remont oświetlenia zewnętrznego. Monitoring zewnętrzny Remont kominów nad poziomem stropodachów Rusztowania do robót dociepleniowych Kolorystyka elewacji Zdjęcia aktualne Uwagi końcowe Część graficzna Inwentaryzacja: Rzut piwnic Rysunek nr A GOLTECH USŁUGI INŻYNIERSKIE 2

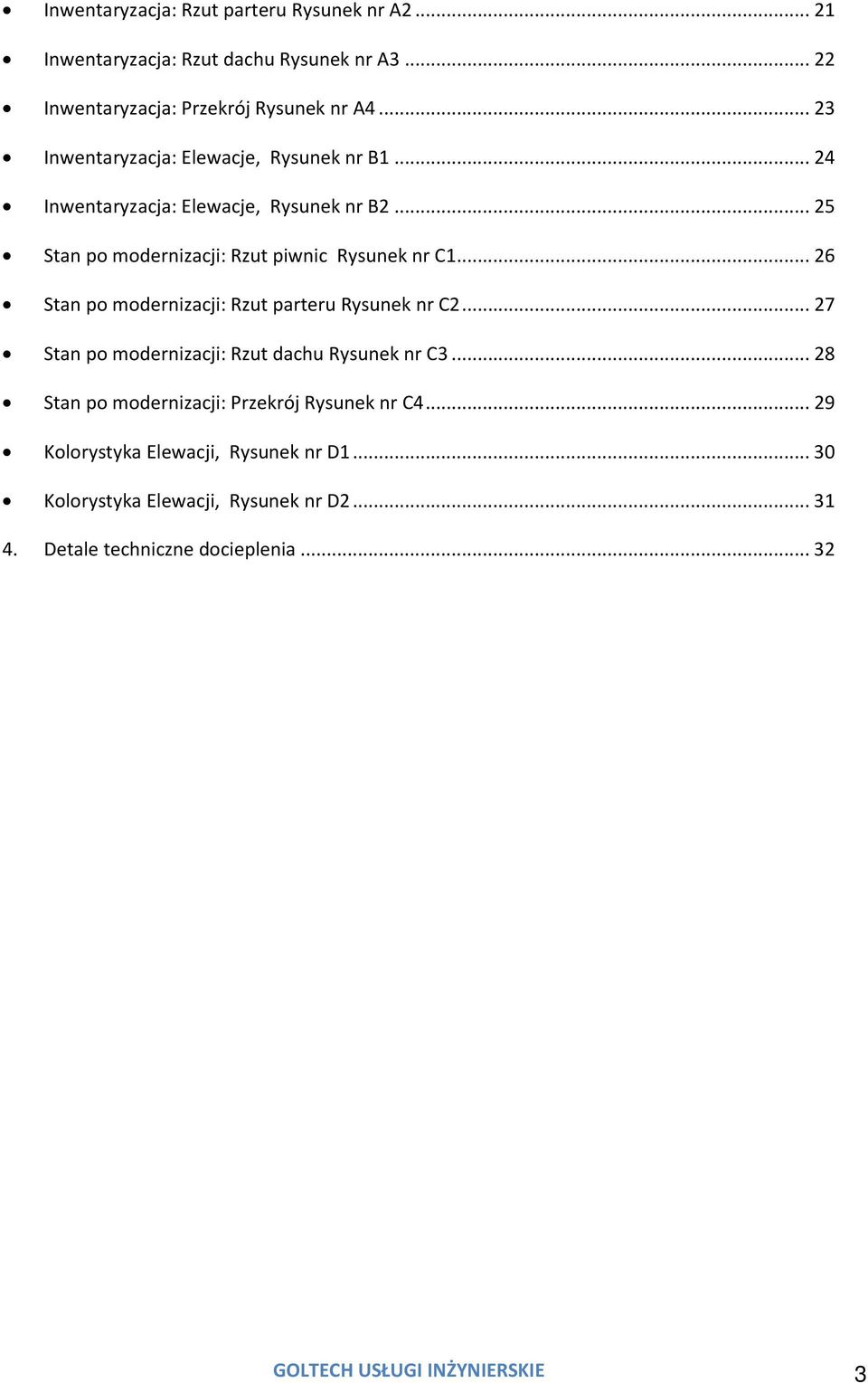

3 Inwentaryzacja: Rzut parteru Rysunek nr A Inwentaryzacja: Rzut dachu Rysunek nr A Inwentaryzacja: Przekrój Rysunek nr A Inwentaryzacja: Elewacje, Rysunek nr B Inwentaryzacja: Elewacje, Rysunek nr B Stan po modernizacji: Rzut piwnic Rysunek nr C Stan po modernizacji: Rzut parteru Rysunek nr C Stan po modernizacji: Rzut dachu Rysunek nr C Stan po modernizacji: Przekrój Rysunek nr C Kolorystyka Elewacji, Rysunek nr D Kolorystyka Elewacji, Rysunek nr D Detale techniczne docieplenia GOLTECH USŁUGI INŻYNIERSKIE 3

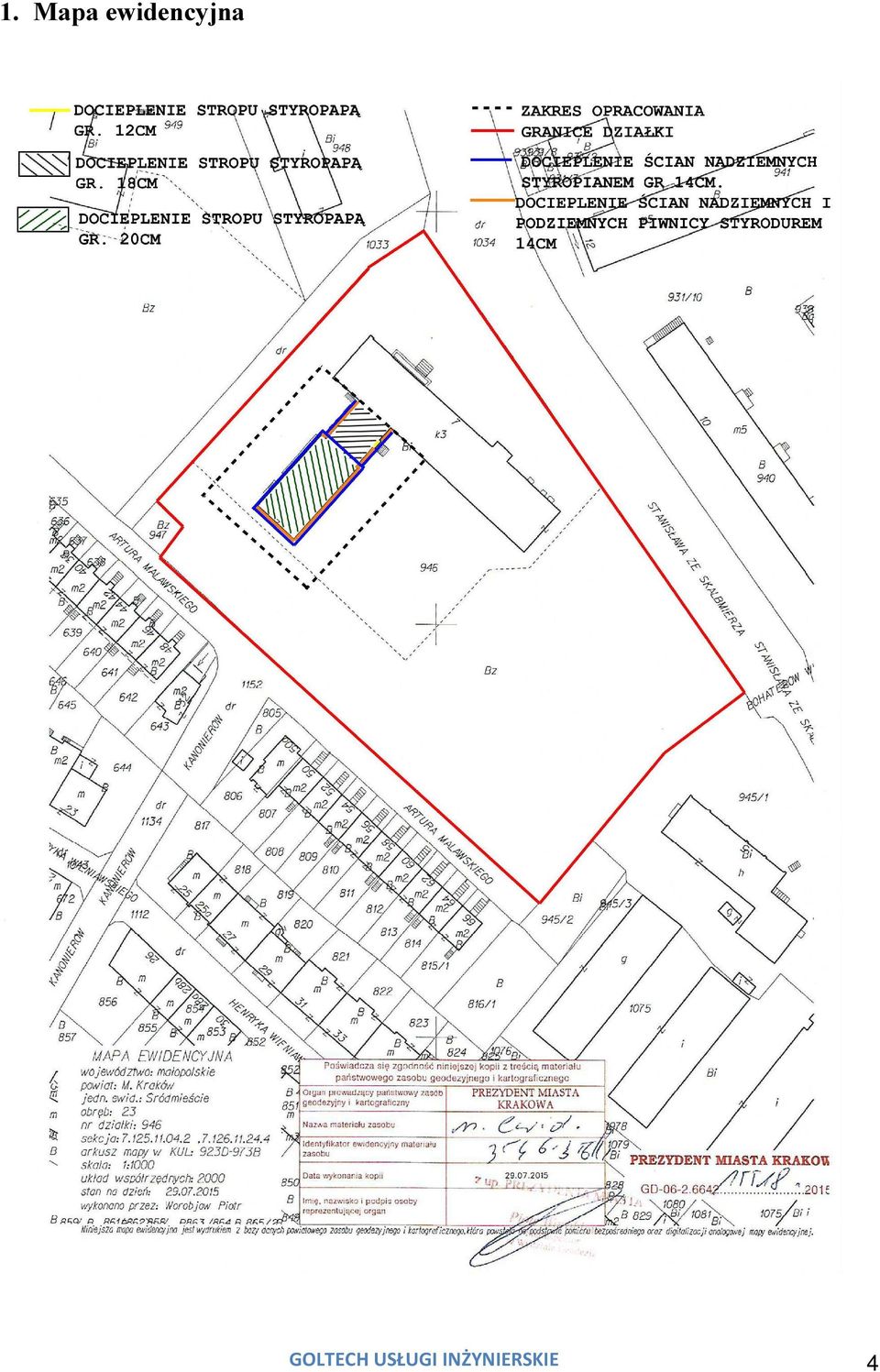

4 1. Mapa ewidencyjna GOLTECH USŁUGI INŻYNIERSKIE 4

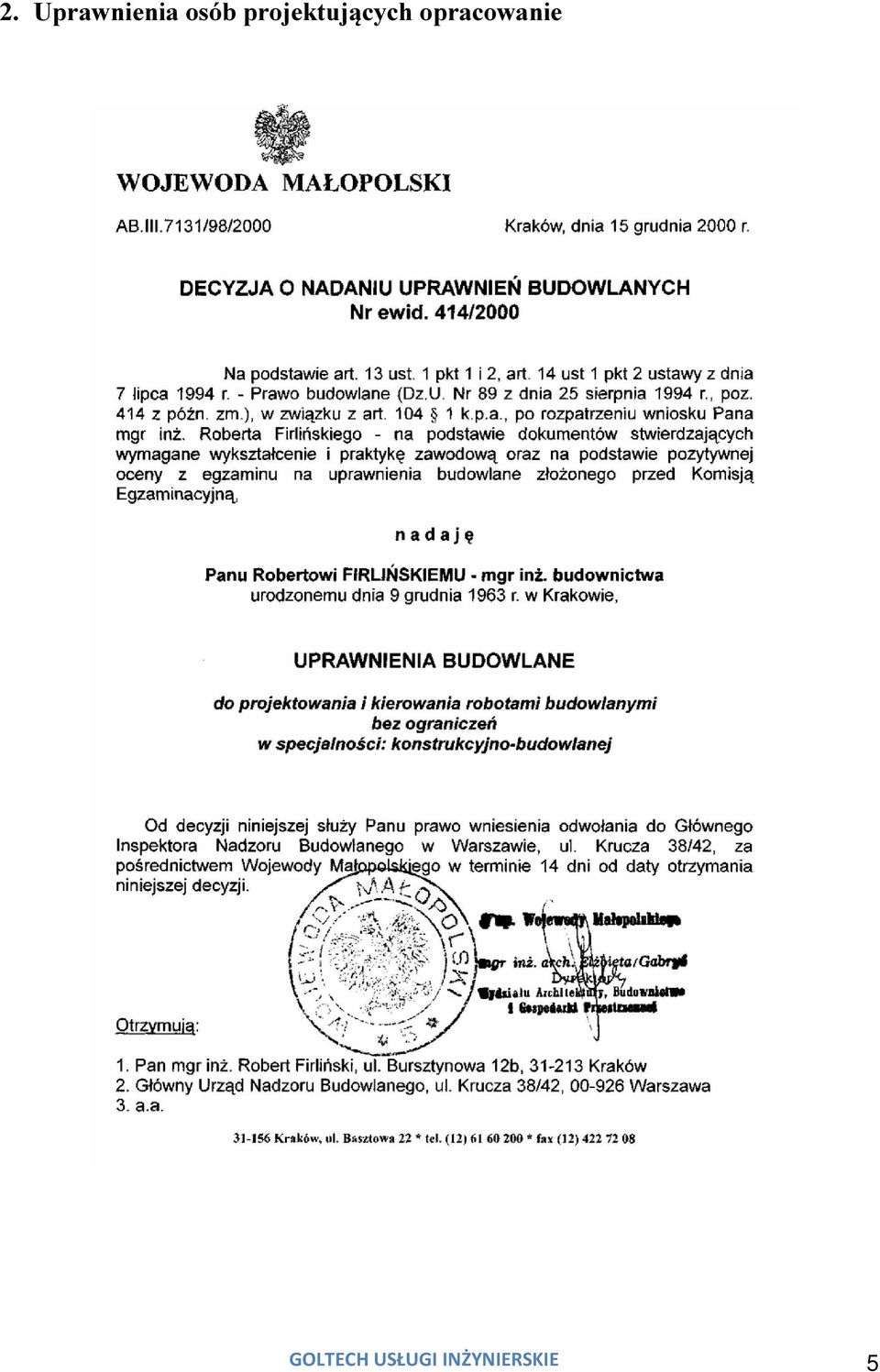

5 2. Uprawnienia osób projektujących opracowanie GOLTECH USŁUGI INŻYNIERSKIE 5

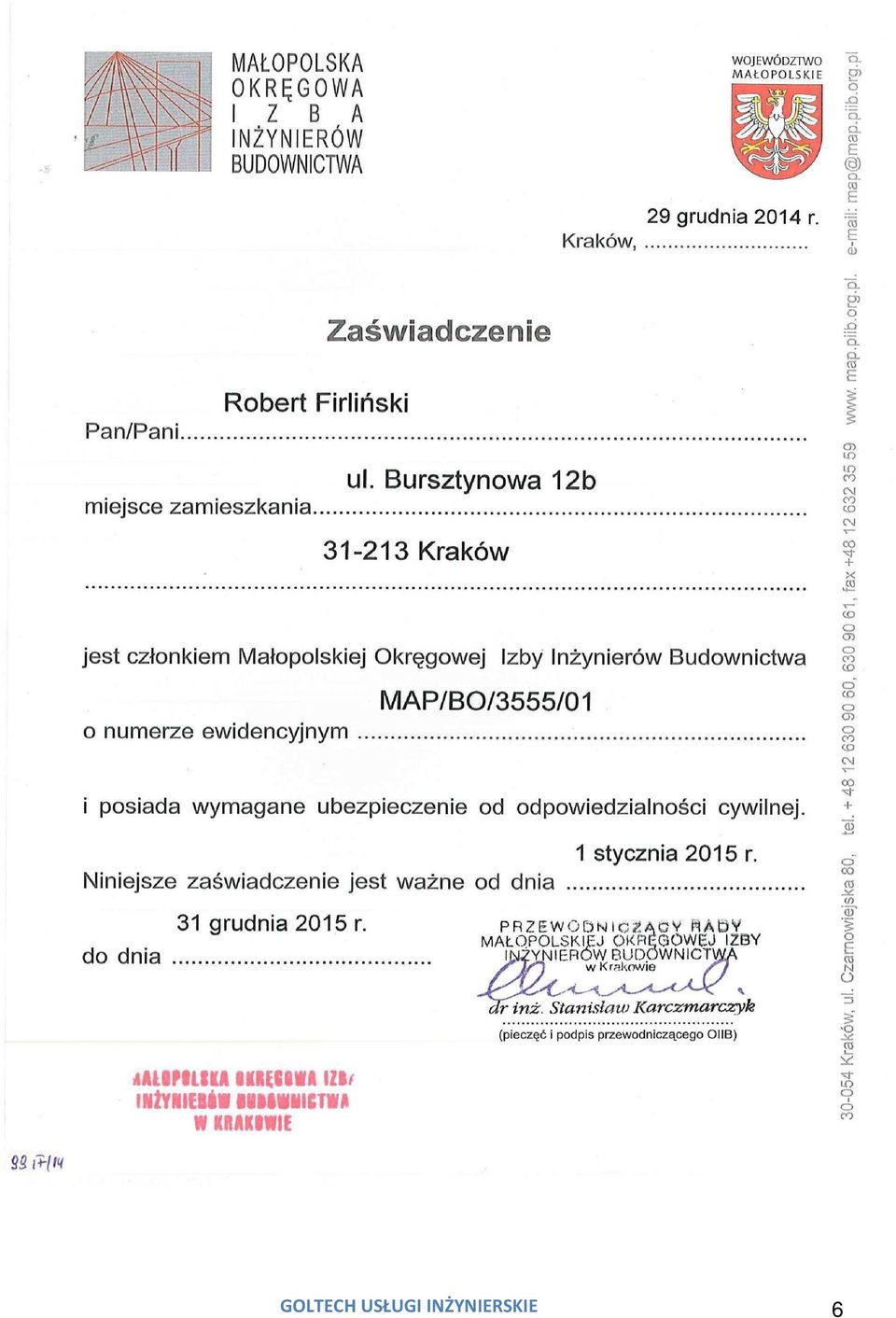

6 GOLTECH USŁUGI INŻYNIERSKIE 6

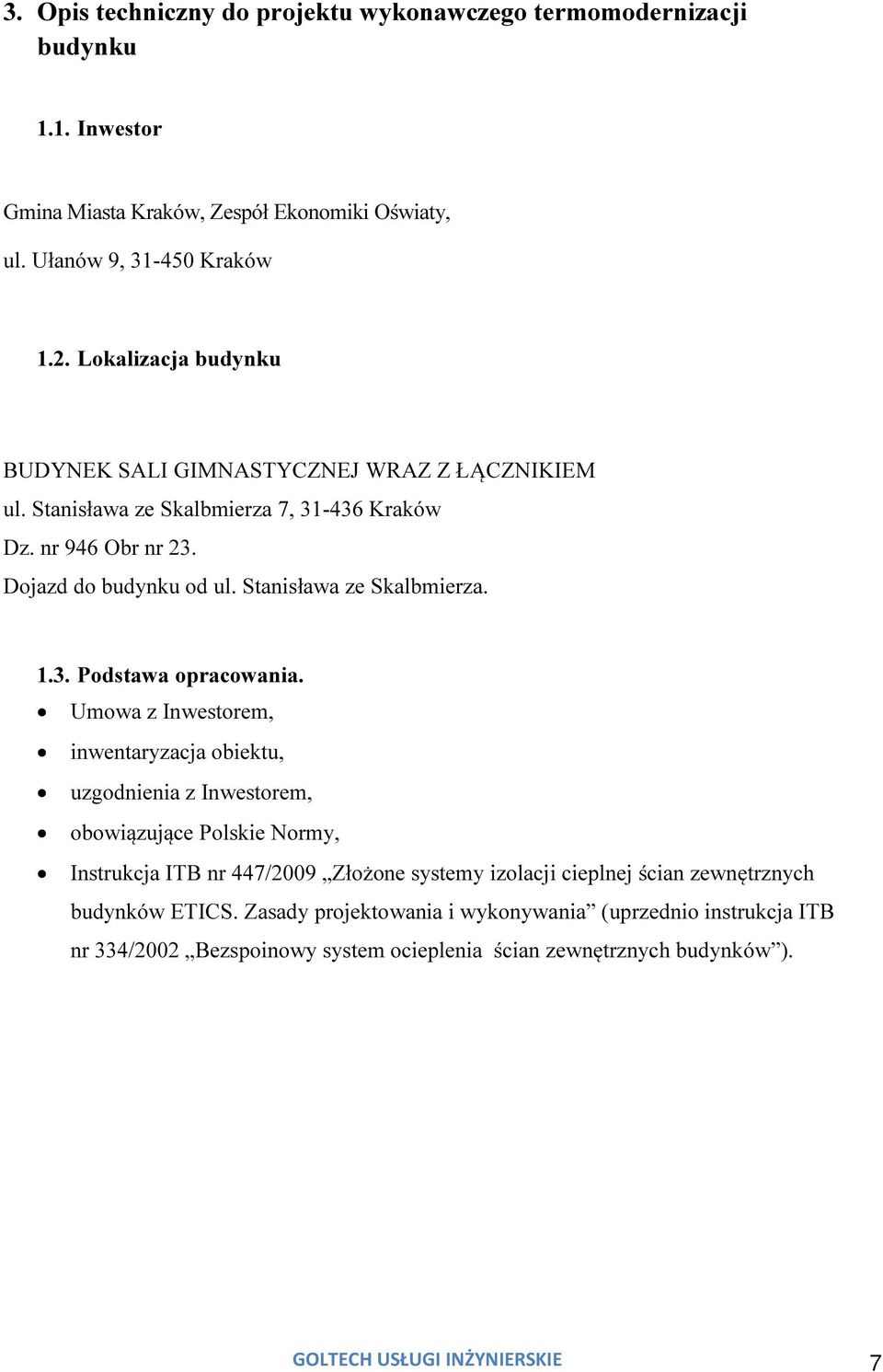

7 3. Opis techniczny do projektu wykonawczego termomodernizacji budynku 1.1. Inwestor Gmina Miasta Kraków, Zespół Ekonomiki Oświaty, ul. Ułanów 9, Kraków 1.2. Lokalizacja budynku BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków Dz. nr 946 Obr nr 23. Dojazd do budynku od ul. Stanisława ze Skalbmierza Podstawa opracowania. Umowa z Inwestorem, inwentaryzacja obiektu, uzgodnienia z Inwestorem, obowiązujące Polskie Normy, Instrukcja ITB nr 447/2009 Złożone systemy izolacji cieplnej ścian zewnętrznych budynków ETICS. Zasady projektowania i wykonywania (uprzednio instrukcja ITB nr 334/2002 Bezspoinowy system ocieplenia ścian zewnętrznych budynków ). GOLTECH USŁUGI INŻYNIERSKIE 7

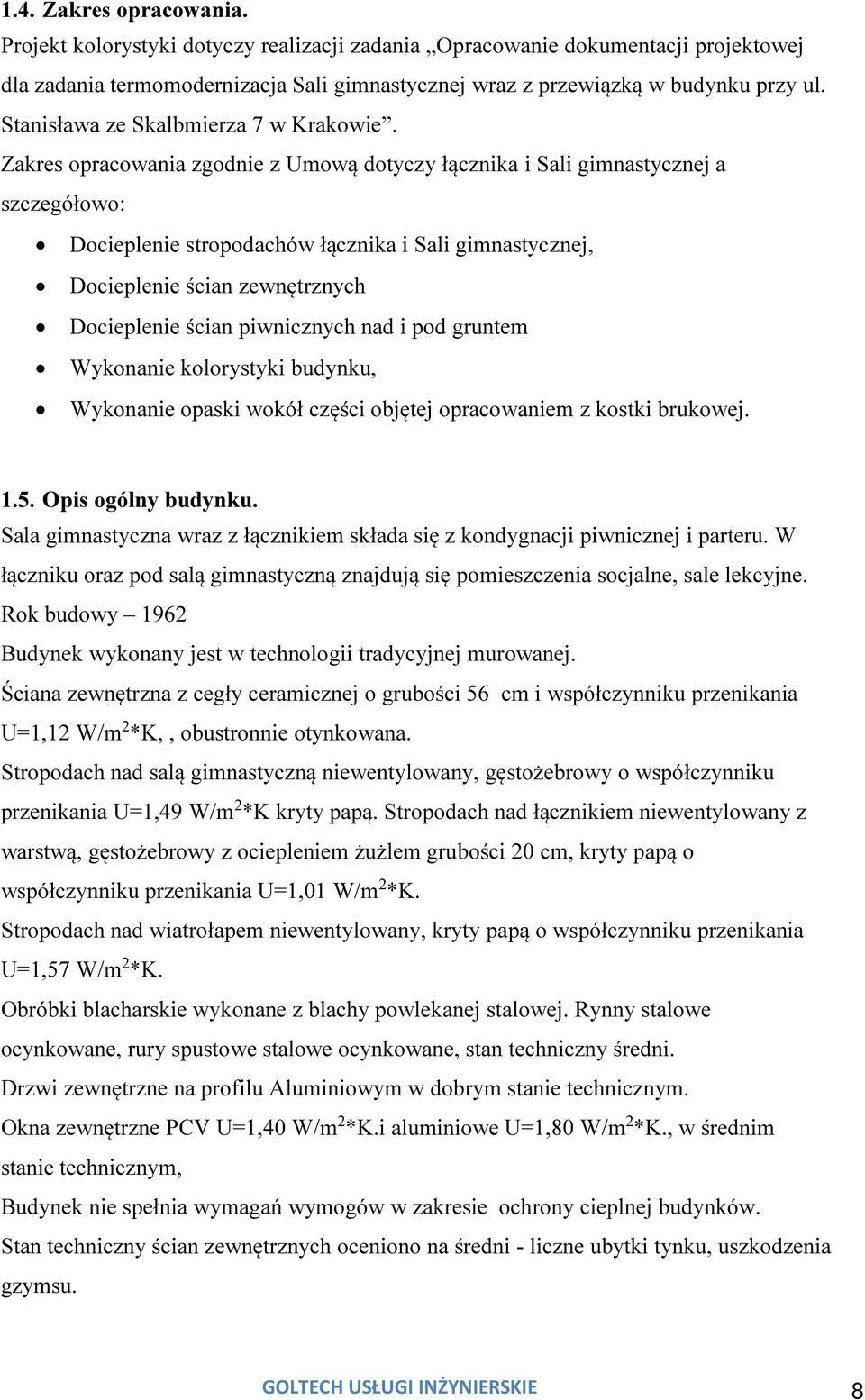

8 1.4. Zakres opracowania. Projekt kolorystyki dotyczy realizacji zadania Opracowanie dokumentacji projektowej dla zadania termomodernizacja Sali gimnastycznej wraz z przewiązką w budynku przy ul. Stanisława ze Skalbmierza 7 w Krakowie. Zakres opracowania zgodnie z Umową dotyczy łącznika i Sali gimnastycznej a szczegółowo: Docieplenie stropodachów łącznika i Sali gimnastycznej, Docieplenie ścian zewnętrznych Docieplenie ścian piwnicznych nad i pod gruntem Wykonanie kolorystyki budynku, Wykonanie opaski wokół części objętej opracowaniem z kostki brukowej Opis ogólny budynku. Sala gimnastyczna wraz z łącznikiem składa się z kondygnacji piwnicznej i parteru. W łączniku oraz pod salą gimnastyczną znajdują się pomieszczenia socjalne, sale lekcyjne. Rok budowy 1962 Budynek wykonany jest w technologii tradycyjnej murowanej. Ściana zewnętrzna z cegły ceramicznej o grubości 56 cm i współczynniku przenikania U=1,12 W/m 2 *K,, obustronnie otynkowana. Stropodach nad salą gimnastyczną niewentylowany, gęstożebrowy o współczynniku przenikania U=1,49 W/m 2 *K kryty papą. Stropodach nad łącznikiem niewentylowany z warstwą, gęstożebrowy z ociepleniem żużlem grubości 20 cm, kryty papą o współczynniku przenikania U=1,01 W/m 2 *K. Stropodach nad wiatrołapem niewentylowany, kryty papą o współczynniku przenikania U=1,57 W/m 2 *K. Obróbki blacharskie wykonane z blachy powlekanej stalowej. Rynny stalowe ocynkowane, rury spustowe stalowe ocynkowane, stan techniczny średni. Drzwi zewnętrzne na profilu Aluminiowym w dobrym stanie technicznym. Okna zewnętrzne PCV U=1,40 W/m 2 *K.i aluminiowe U=1,80 W/m 2 *K., w średnim stanie technicznym, Budynek nie spełnia wymagań wymogów w zakresie ochrony cieplnej budynków. Stan techniczny ścian zewnętrznych oceniono na średni - liczne ubytki tynku, uszkodzenia gzymsu. GOLTECH USŁUGI INŻYNIERSKIE 8

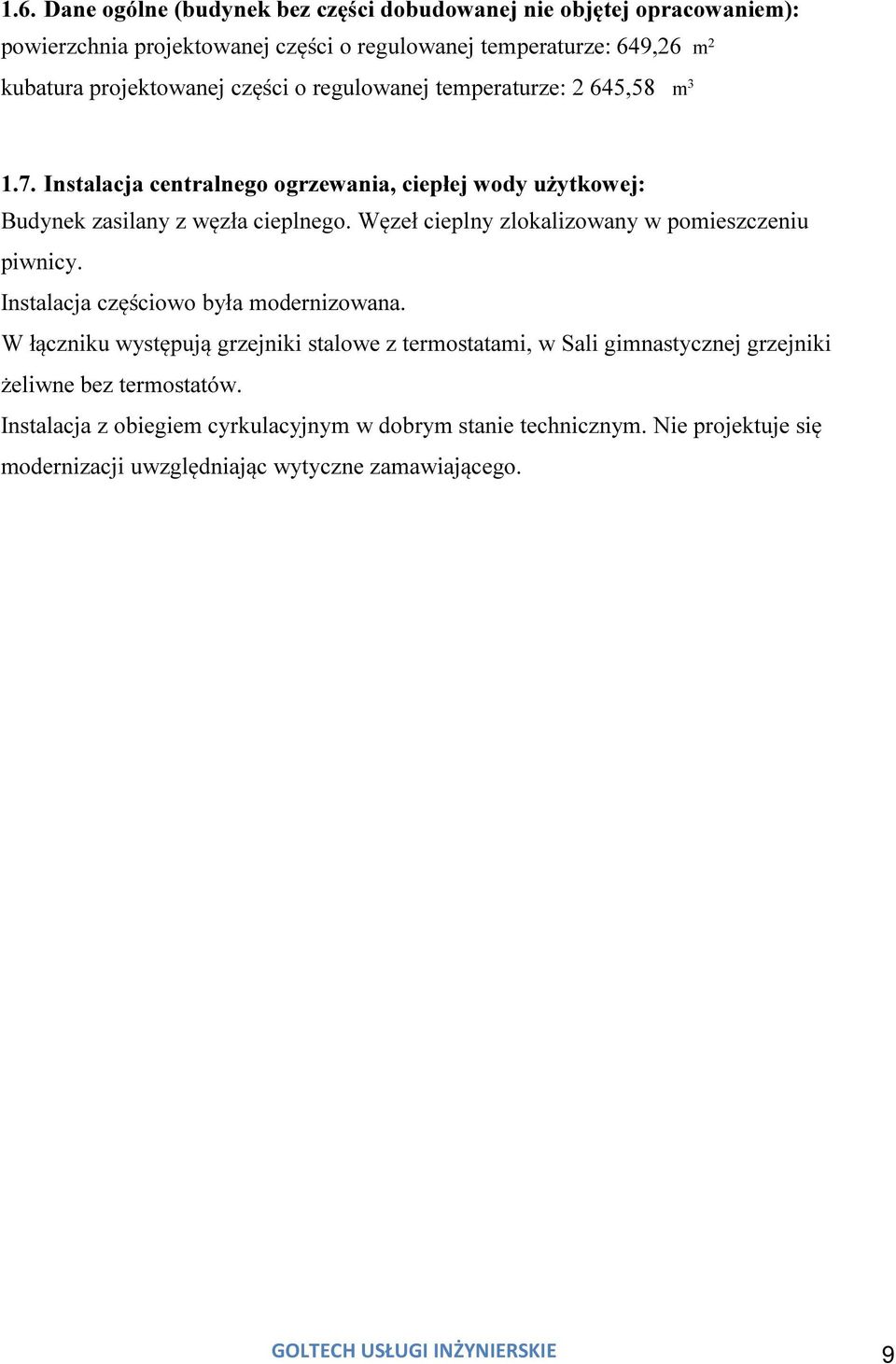

9 1.6. Dane ogólne (budynek bez części dobudowanej nie objętej opracowaniem): powierzchnia projektowanej części o regulowanej temperaturze: 649,26 m 2 kubatura projektowanej części o regulowanej temperaturze: 2 645,58 m Instalacja centralnego ogrzewania, ciepłej wody użytkowej: Budynek zasilany z węzła cieplnego. Węzeł cieplny zlokalizowany w pomieszczeniu piwnicy. Instalacja częściowo była modernizowana. W łączniku występują grzejniki stalowe z termostatami, w Sali gimnastycznej grzejniki żeliwne bez termostatów. Instalacja z obiegiem cyrkulacyjnym w dobrym stanie technicznym. Nie projektuje się modernizacji uwzględniając wytyczne zamawiającego. GOLTECH USŁUGI INŻYNIERSKIE 9

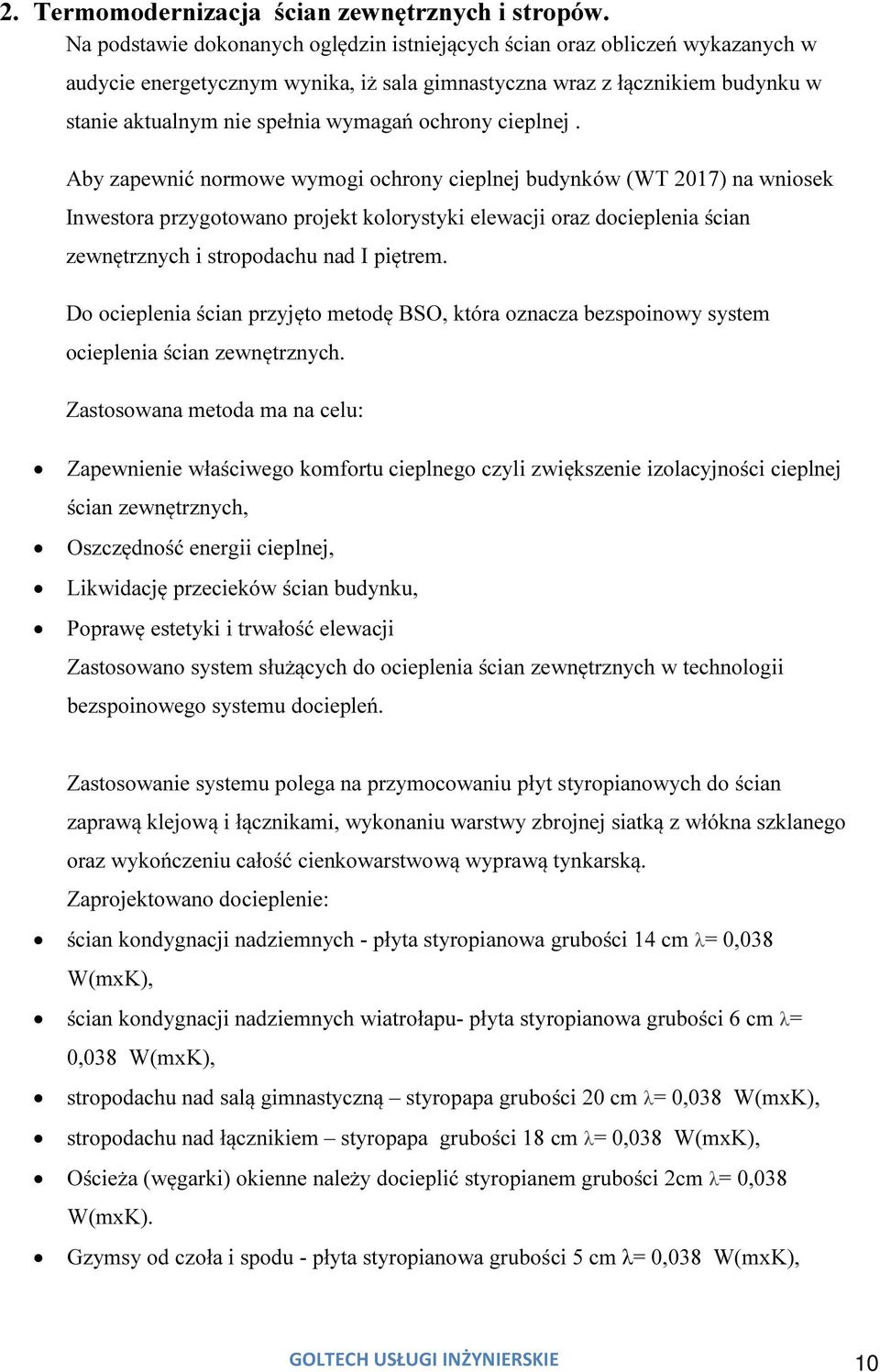

10 2. Termomodernizacja ścian zewnętrznych i stropów. Na podstawie dokonanych oględzin istniejących ścian oraz obliczeń wykazanych w audycie energetycznym wynika, iż sala gimnastyczna wraz z łącznikiem budynku w stanie aktualnym nie spełnia wymagań ochrony cieplnej. Aby zapewnić normowe wymogi ochrony cieplnej budynków (WT 2017) na wniosek Inwestora przygotowano projekt kolorystyki elewacji oraz docieplenia ścian zewnętrznych i stropodachu nad I piętrem. Do ocieplenia ścian przyjęto metodę BSO, która oznacza bezspoinowy system ocieplenia ścian zewnętrznych. Zastosowana metoda ma na celu: Zapewnienie właściwego komfortu cieplnego czyli zwiększenie izolacyjności cieplnej ścian zewnętrznych, Oszczędność energii cieplnej, Likwidację przecieków ścian budynku, Poprawę estetyki i trwałość elewacji Zastosowano system służących do ocieplenia ścian zewnętrznych w technologii bezspoinowego systemu dociepleń. Zastosowanie systemu polega na przymocowaniu płyt styropianowych do ścian zaprawą klejową i łącznikami, wykonaniu warstwy zbrojnej siatką z włókna szklanego oraz wykończeniu całość cienkowarstwową wyprawą tynkarską. Zaprojektowano docieplenie: ścian kondygnacji nadziemnych - płyta styropianowa grubości 14 cm λ= 0,038 W(mxK), ścian kondygnacji nadziemnych wiatrołapu- płyta styropianowa grubości 6 cm λ= 0,038 W(mxK), stropodachu nad salą gimnastyczną styropapa grubości 20 cm λ= 0,038 W(mxK), stropodachu nad łącznikiem styropapa grubości 18 cm λ= 0,038 W(mxK), Ościeża (węgarki) okienne należy docieplić styropianem grubości 2cm λ= 0,038 W(mxK). Gzymsy od czoła i spodu - płyta styropianowa grubości 5 cm λ= 0,038 W(mxK), GOLTECH USŁUGI INŻYNIERSKIE 10

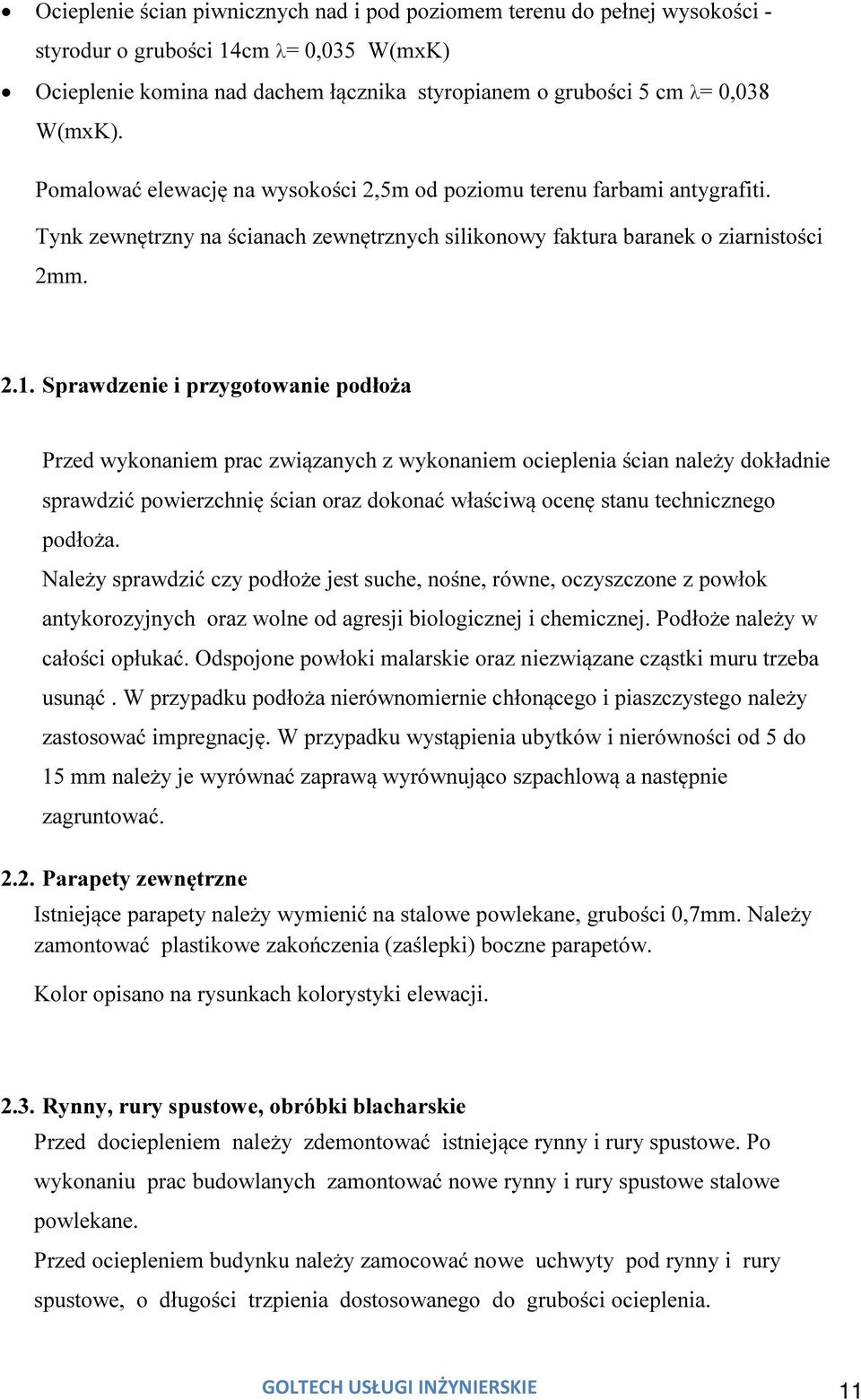

11 Ocieplenie ścian piwnicznych nad i pod poziomem terenu do pełnej wysokości - styrodur o grubości 14cm λ= 0,035 W(mxK) Ocieplenie komina nad dachem łącznika styropianem o grubości 5 cm λ= 0,038 W(mxK). Pomalować elewację na wysokości 2,5m od poziomu terenu farbami antygrafiti. Tynk zewnętrzny na ścianach zewnętrznych silikonowy faktura baranek o ziarnistości 2mm Sprawdzenie i przygotowanie podłoża Przed wykonaniem prac związanych z wykonaniem ocieplenia ścian należy dokładnie sprawdzić powierzchnię ścian oraz dokonać właściwą ocenę stanu technicznego podłoża. Należy sprawdzić czy podłoże jest suche, nośne, równe, oczyszczone z powłok antykorozyjnych oraz wolne od agresji biologicznej i chemicznej. Podłoże należy w całości opłukać. Odspojone powłoki malarskie oraz niezwiązane cząstki muru trzeba usunąć. W przypadku podłoża nierównomiernie chłonącego i piaszczystego należy zastosować impregnację. W przypadku wystąpienia ubytków i nierówności od 5 do 15 mm należy je wyrównać zaprawą wyrównująco szpachlową a następnie zagruntować Parapety zewnętrzne Istniejące parapety należy wymienić na stalowe powlekane, grubości 0,7mm. Należy zamontować plastikowe zakończenia (zaślepki) boczne parapetów. Kolor opisano na rysunkach kolorystyki elewacji Rynny, rury spustowe, obróbki blacharskie Przed dociepleniem należy zdemontować istniejące rynny i rury spustowe. Po wykonaniu prac budowlanych zamontować nowe rynny i rury spustowe stalowe powlekane. Przed ociepleniem budynku należy zamocować nowe uchwyty pod rynny i rury spustowe, o długości trzpienia dostosowanego do grubości ocieplenia. GOLTECH USŁUGI INŻYNIERSKIE 11

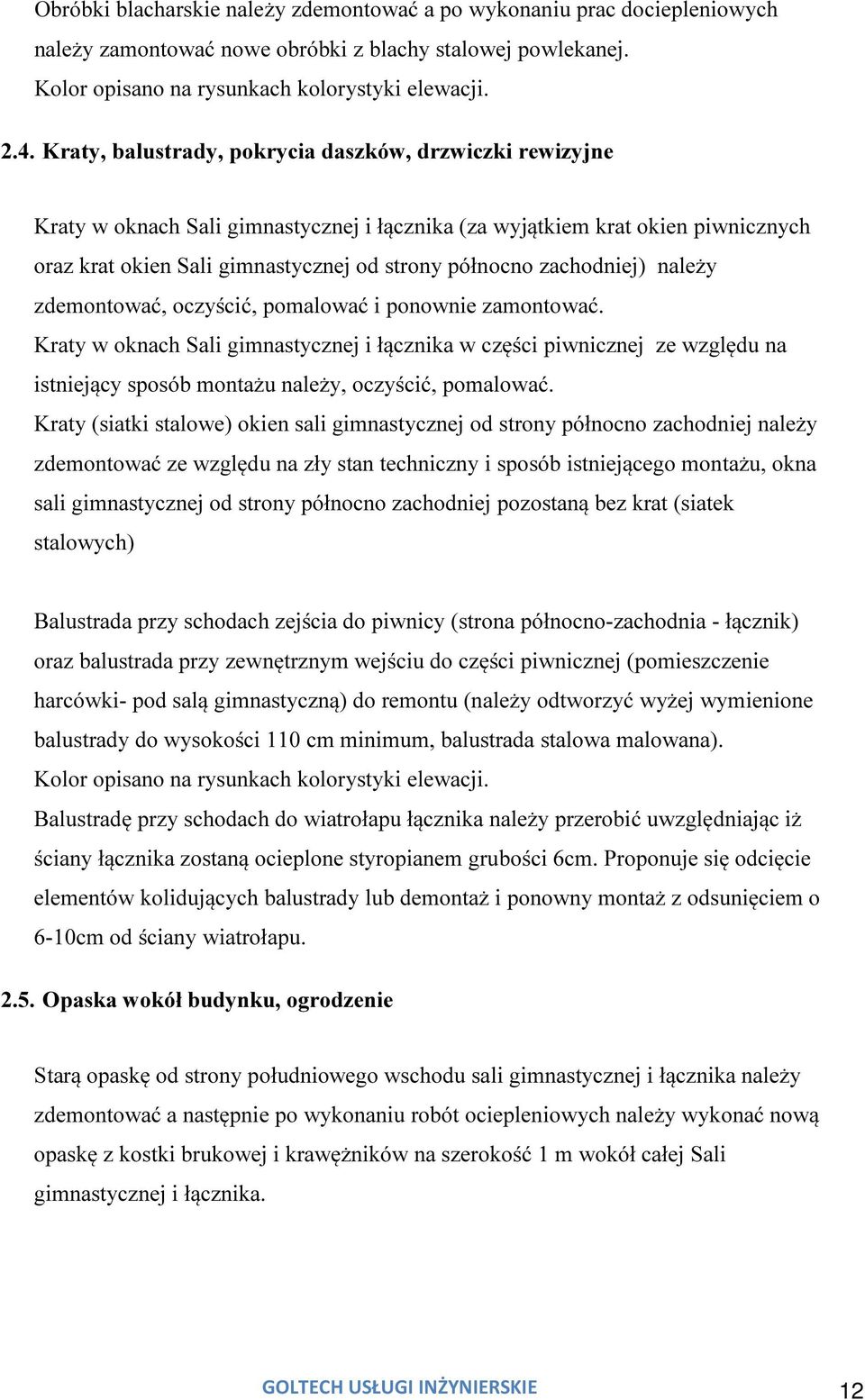

12 Obróbki blacharskie należy zdemontować a po wykonaniu prac dociepleniowych należy zamontować nowe obróbki z blachy stalowej powlekanej. Kolor opisano na rysunkach kolorystyki elewacji Kraty, balustrady, pokrycia daszków, drzwiczki rewizyjne Kraty w oknach Sali gimnastycznej i łącznika (za wyjątkiem krat okien piwnicznych oraz krat okien Sali gimnastycznej od strony północno zachodniej) należy zdemontować, oczyścić, pomalować i ponownie zamontować. Kraty w oknach Sali gimnastycznej i łącznika w części piwnicznej ze względu na istniejący sposób montażu należy, oczyścić, pomalować. Kraty (siatki stalowe) okien sali gimnastycznej od strony północno zachodniej należy zdemontować ze względu na zły stan techniczny i sposób istniejącego montażu, okna sali gimnastycznej od strony północno zachodniej pozostaną bez krat (siatek stalowych) Balustrada przy schodach zejścia do piwnicy (strona północno-zachodnia - łącznik) oraz balustrada przy zewnętrznym wejściu do części piwnicznej (pomieszczenie harcówki- pod salą gimnastyczną) do remontu (należy odtworzyć wyżej wymienione balustrady do wysokości 110 cm minimum, balustrada stalowa malowana). Kolor opisano na rysunkach kolorystyki elewacji. Balustradę przy schodach do wiatrołapu łącznika należy przerobić uwzględniając iż ściany łącznika zostaną ocieplone styropianem grubości 6cm. Proponuje się odcięcie elementów kolidujących balustrady lub demontaż i ponowny montaż z odsunięciem o 6-10cm od ściany wiatrołapu Opaska wokół budynku, ogrodzenie Starą opaskę od strony południowego wschodu sali gimnastycznej i łącznika należy zdemontować a następnie po wykonaniu robót ociepleniowych należy wykonać nową opaskę z kostki brukowej i krawężników na szerokość 1 m wokół całej Sali gimnastycznej i łącznika. GOLTECH USŁUGI INŻYNIERSKIE 12

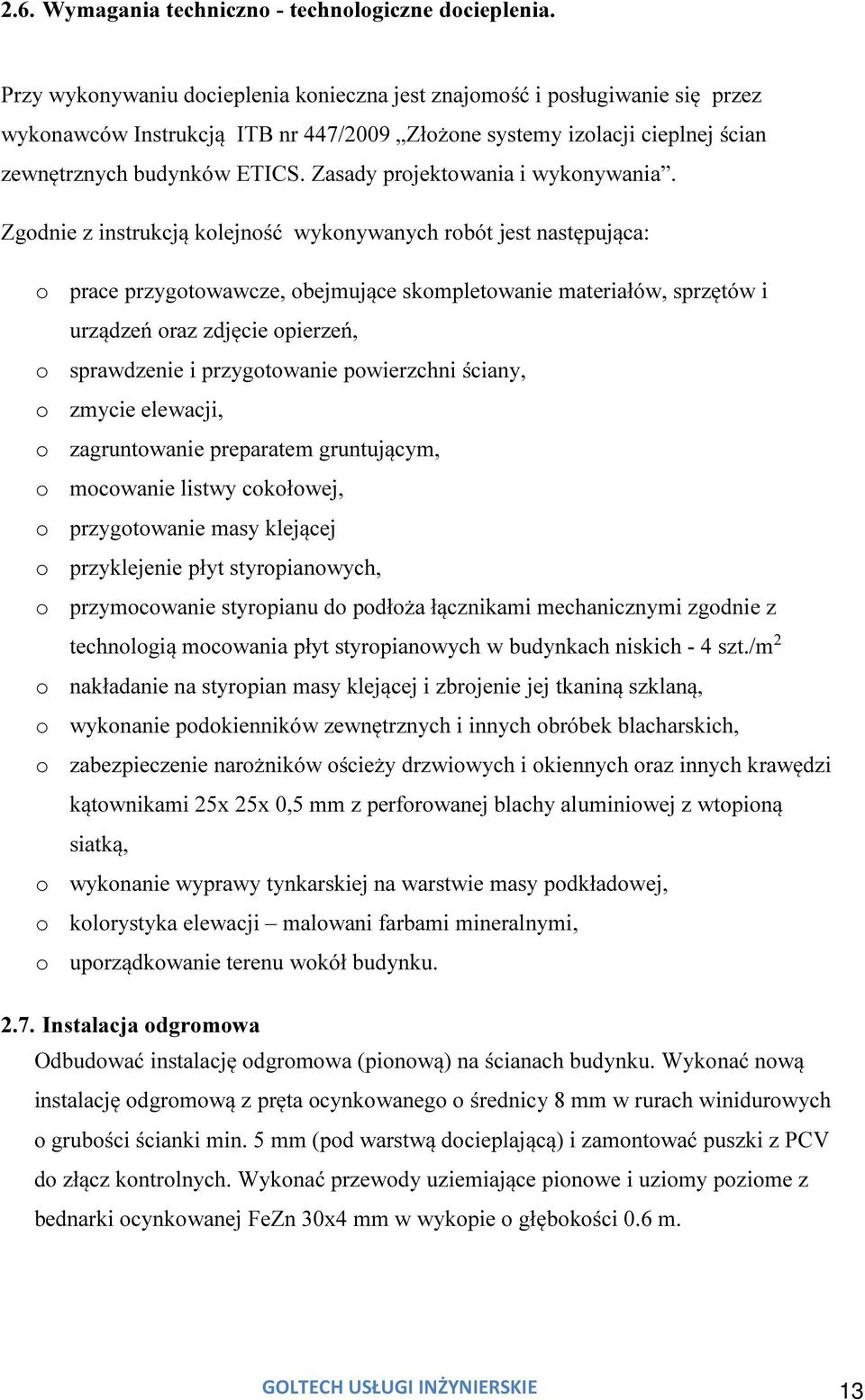

13 2.6. Wymagania techniczno - technologiczne docieplenia. Przy wykonywaniu docieplenia konieczna jest znajomość i posługiwanie się przez wykonawców Instrukcją ITB nr 447/2009 Złożone systemy izolacji cieplnej ścian zewnętrznych budynków ETICS. Zasady projektowania i wykonywania. Zgodnie z instrukcją kolejność wykonywanych robót jest następująca: o prace przygotowawcze, obejmujące skompletowanie materiałów, sprzętów i urządzeń oraz zdjęcie opierzeń, o sprawdzenie i przygotowanie powierzchni ściany, o zmycie elewacji, o zagruntowanie preparatem gruntującym, o mocowanie listwy cokołowej, o przygotowanie masy klejącej o przyklejenie płyt styropianowych, o przymocowanie styropianu do podłoża łącznikami mechanicznymi zgodnie z technologią mocowania płyt styropianowych w budynkach niskich - 4 szt./m 2 o nakładanie na styropian masy klejącej i zbrojenie jej tkaniną szklaną, o wykonanie podokienników zewnętrznych i innych obróbek blacharskich, o zabezpieczenie narożników ościeży drzwiowych i okiennych oraz innych krawędzi kątownikami 25x 25x 0,5 mm z perforowanej blachy aluminiowej z wtopioną siatką, o wykonanie wyprawy tynkarskiej na warstwie masy podkładowej, o kolorystyka elewacji malowani farbami mineralnymi, o uporządkowanie terenu wokół budynku Instalacja odgromowa Odbudować instalację odgromowa (pionową) na ścianach budynku. Wykonać nową instalację odgromową z pręta ocynkowanego o średnicy 8 mm w rurach winidurowych o grubości ścianki min. 5 mm (pod warstwą docieplającą) i zamontować puszki z PCV do złącz kontrolnych. Wykonać przewody uziemiające pionowe i uziomy poziome z bednarki ocynkowanej FeZn 30x4 mm w wykopie o głębokości 0.6 m. GOLTECH USŁUGI INŻYNIERSKIE 13

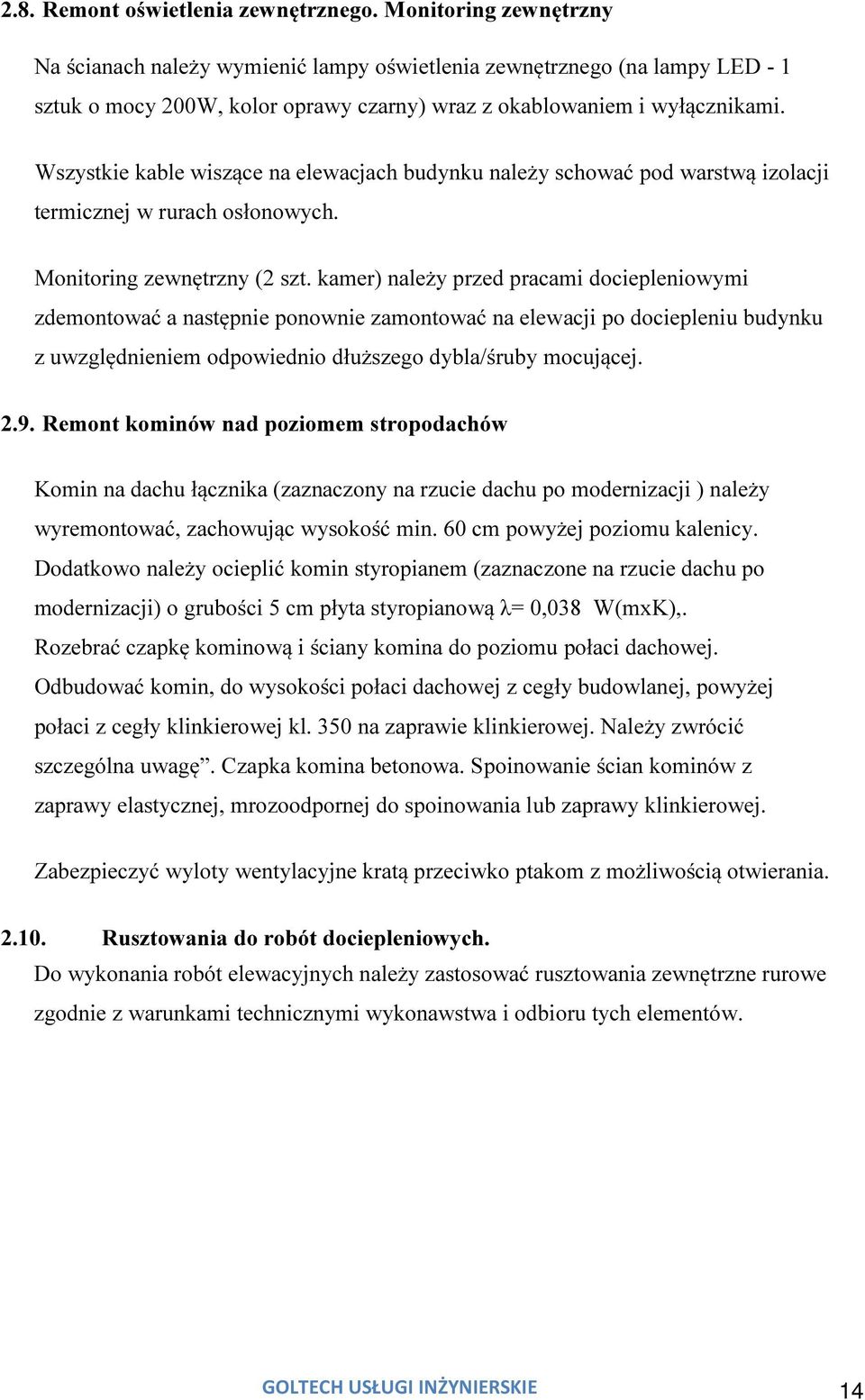

14 2.8. Remont oświetlenia zewnętrznego. Monitoring zewnętrzny Na ścianach należy wymienić lampy oświetlenia zewnętrznego (na lampy LED - 1 sztuk o mocy 200W, kolor oprawy czarny) wraz z okablowaniem i wyłącznikami. Wszystkie kable wiszące na elewacjach budynku należy schować pod warstwą izolacji termicznej w rurach osłonowych. Monitoring zewnętrzny (2 szt. kamer) należy przed pracami dociepleniowymi zdemontować a następnie ponownie zamontować na elewacji po dociepleniu budynku z uwzględnieniem odpowiednio dłuższego dybla/śruby mocującej Remont kominów nad poziomem stropodachów Komin na dachu łącznika (zaznaczony na rzucie dachu po modernizacji ) należy wyremontować, zachowując wysokość min. 60 cm powyżej poziomu kalenicy. Dodatkowo należy ocieplić komin styropianem (zaznaczone na rzucie dachu po modernizacji) o grubości 5 cm płyta styropianową λ= 0,038 W(mxK),. Rozebrać czapkę kominową i ściany komina do poziomu połaci dachowej. Odbudować komin, do wysokości połaci dachowej z cegły budowlanej, powyżej połaci z cegły klinkierowej kl. 350 na zaprawie klinkierowej. Należy zwrócić szczególna uwagę. Czapka komina betonowa. Spoinowanie ścian kominów z zaprawy elastycznej, mrozoodpornej do spoinowania lub zaprawy klinkierowej. Zabezpieczyć wyloty wentylacyjne kratą przeciwko ptakom z możliwością otwierania Rusztowania do robót dociepleniowych. Do wykonania robót elewacyjnych należy zastosować rusztowania zewnętrzne rurowe zgodnie z warunkami technicznymi wykonawstwa i odbioru tych elementów. GOLTECH USŁUGI INŻYNIERSKIE 14

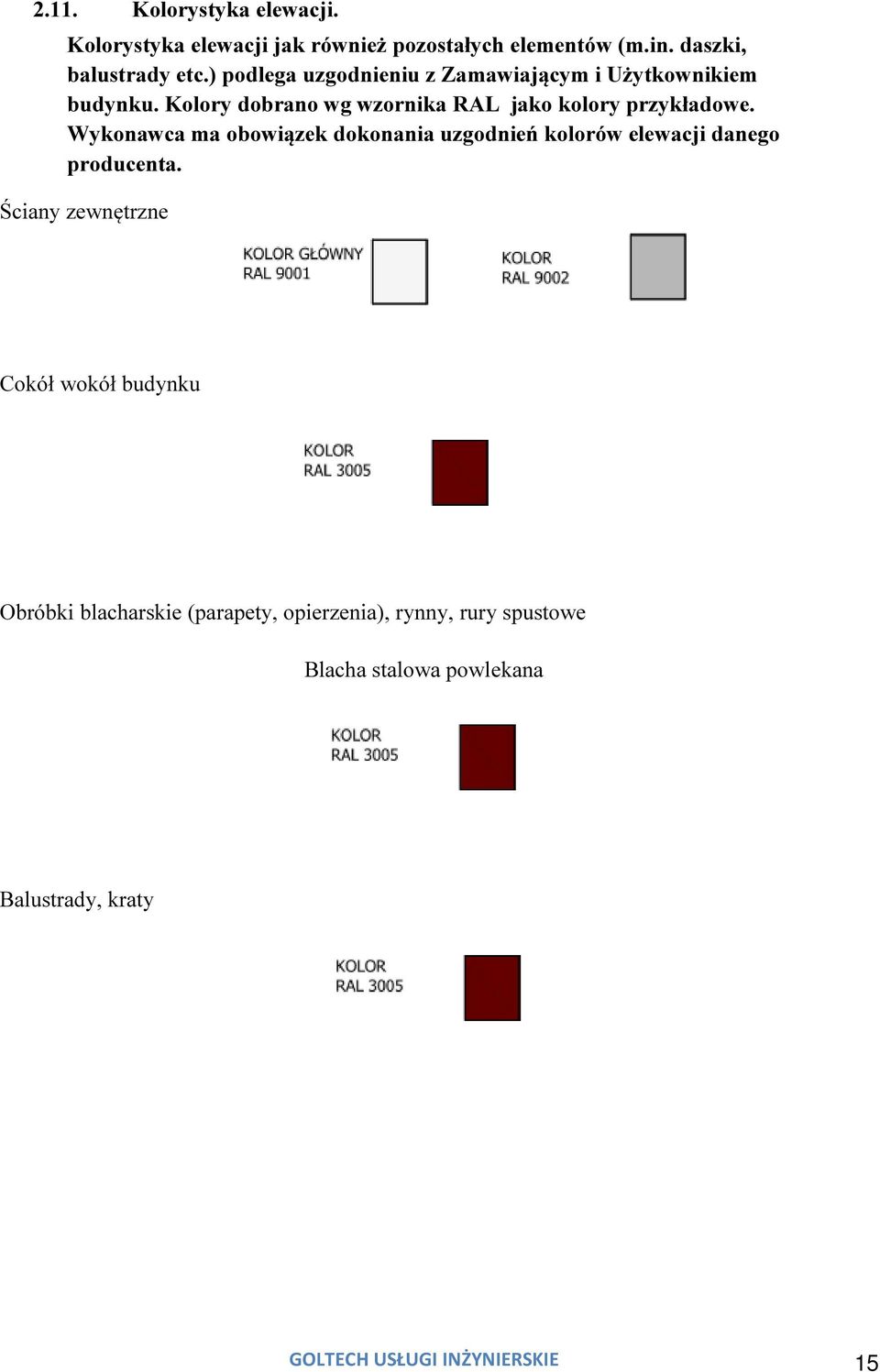

15 2.11. Kolorystyka elewacji. Kolorystyka elewacji jak również pozostałych elementów (m.in. daszki, balustrady etc.) podlega uzgodnieniu z Zamawiającym i Użytkownikiem budynku. Kolory dobrano wg wzornika RAL jako kolory przykładowe. Wykonawca ma obowiązek dokonania uzgodnień kolorów elewacji danego producenta. Ściany zewnętrzne Cokół wokół budynku Obróbki blacharskie (parapety, opierzenia), rynny, rury spustowe Blacha stalowa powlekana Balustrady, kraty GOLTECH USŁUGI INŻYNIERSKIE 15

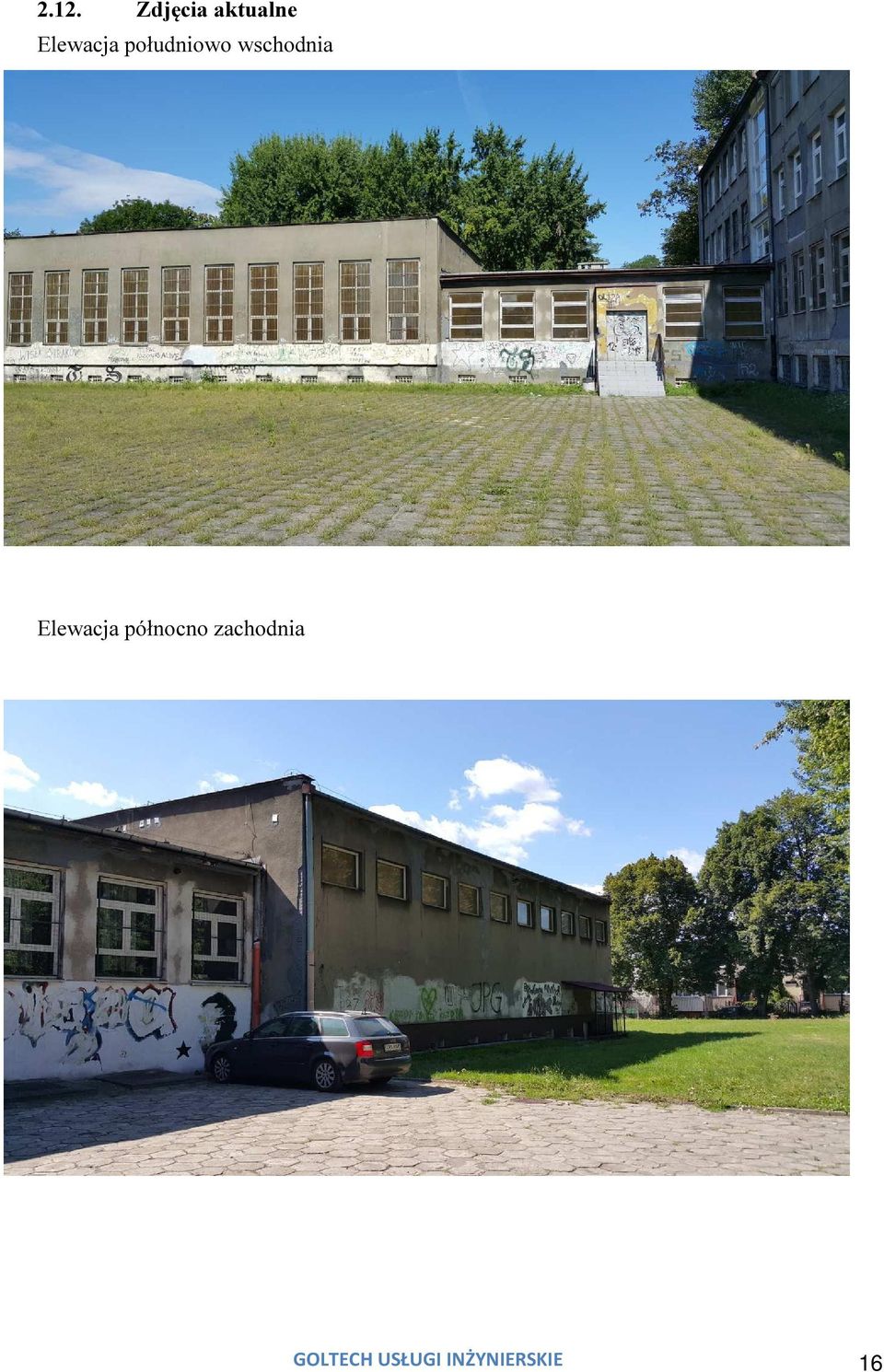

16 2.12. Zdjęcia aktualne Elewacja południowo wschodnia Elewacja północno zachodnia GOLTECH USŁUGI INŻYNIERSKIE 16

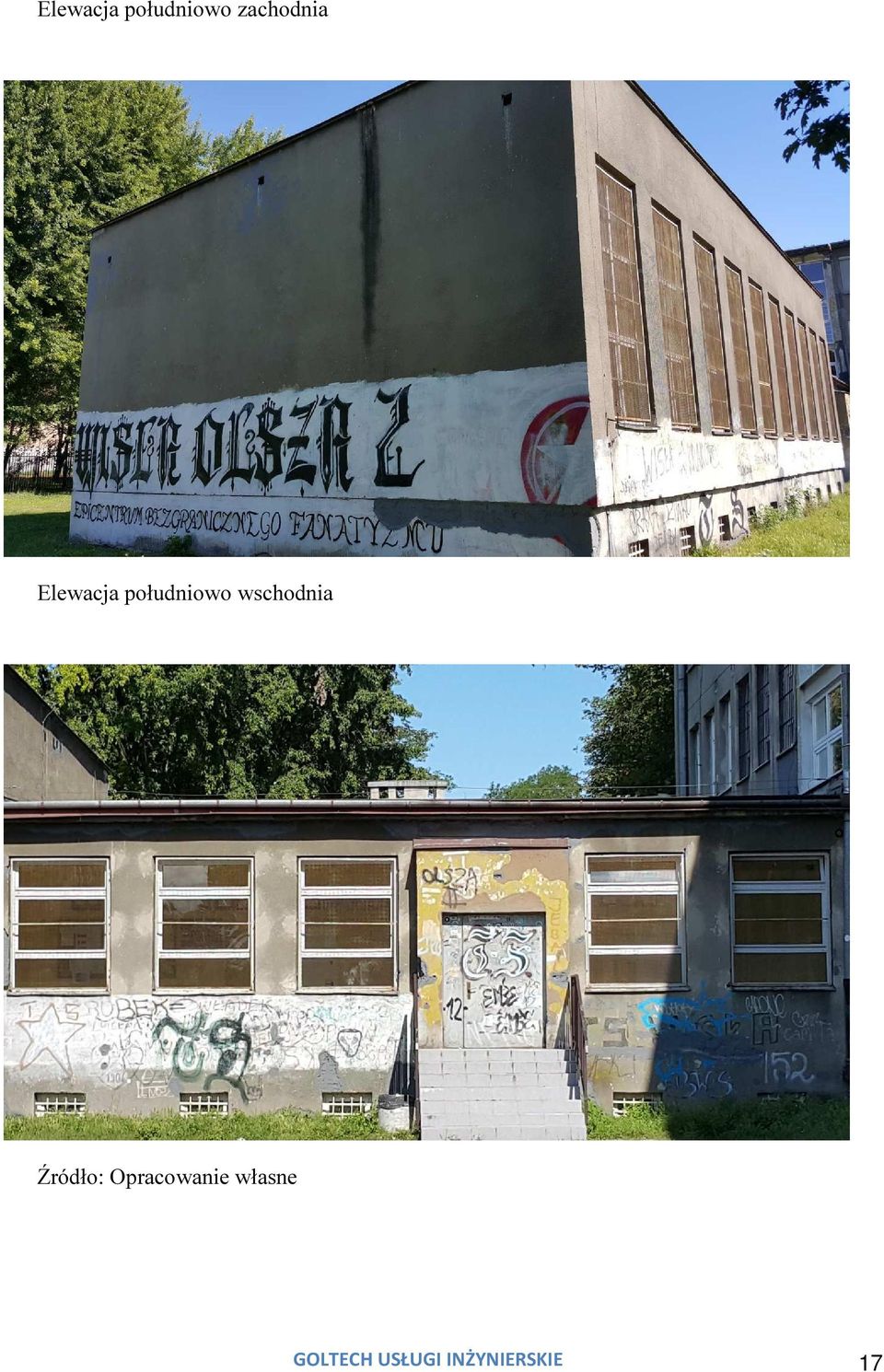

17 Elewacja południowo zachodnia Elewacja południowo wschodnia Źródło: Opracowanie własne GOLTECH USŁUGI INŻYNIERSKIE 17

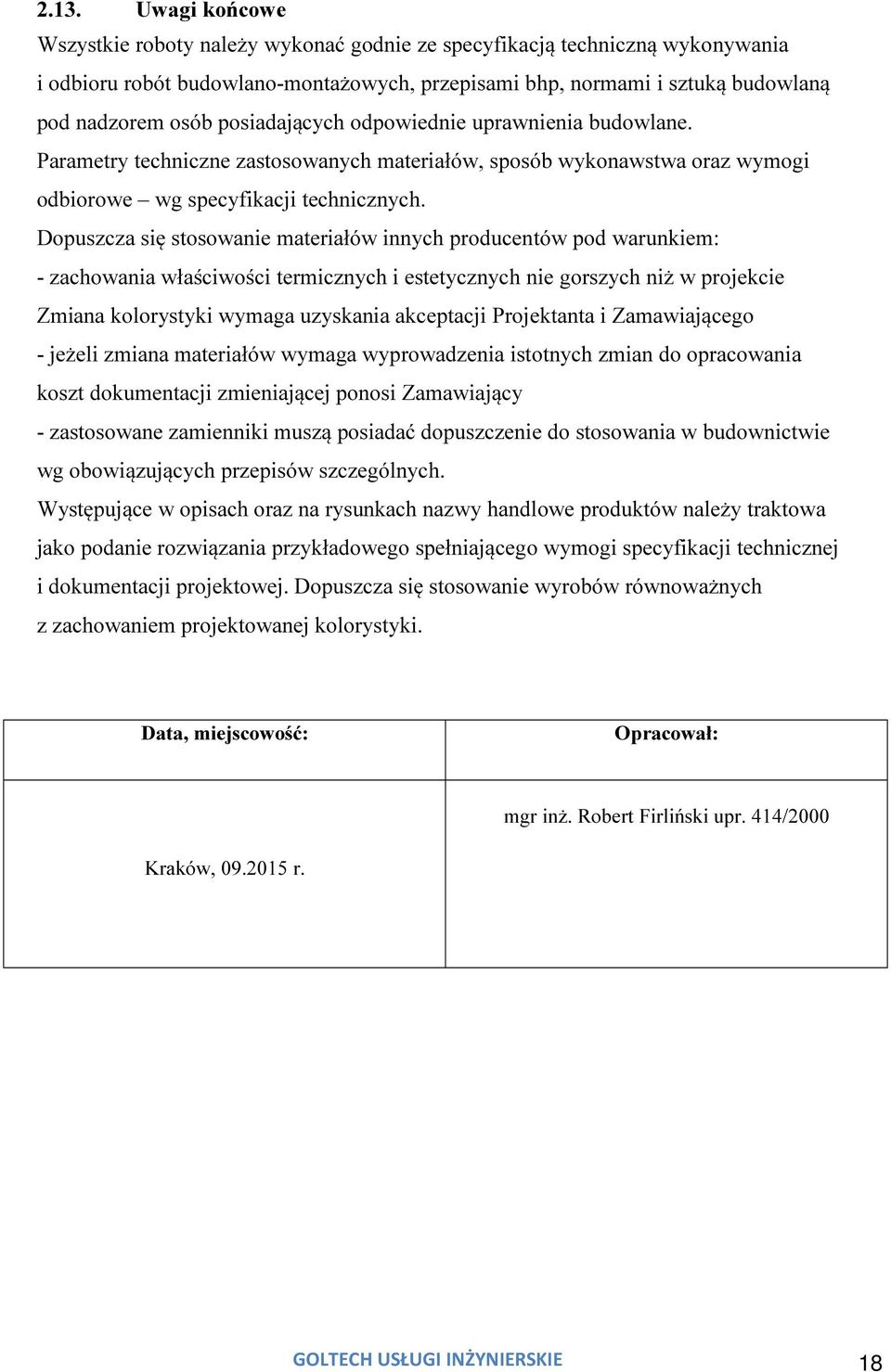

18 2.13. Uwagi końcowe Wszystkie roboty należy wykonać godnie ze specyfikacją techniczną wykonywania i odbioru robót budowlano-montażowych, przepisami bhp, normami i sztuką budowlaną pod nadzorem osób posiadających odpowiednie uprawnienia budowlane. Parametry techniczne zastosowanych materiałów, sposób wykonawstwa oraz wymogi odbiorowe wg specyfikacji technicznych. Dopuszcza się stosowanie materiałów innych producentów pod warunkiem: - zachowania właściwości termicznych i estetycznych nie gorszych niż w projekcie Zmiana kolorystyki wymaga uzyskania akceptacji Projektanta i Zamawiającego - jeżeli zmiana materiałów wymaga wyprowadzenia istotnych zmian do opracowania koszt dokumentacji zmieniającej ponosi Zamawiający - zastosowane zamienniki muszą posiadać dopuszczenie do stosowania w budownictwie wg obowiązujących przepisów szczególnych. Występujące w opisach oraz na rysunkach nazwy handlowe produktów należy traktowa jako podanie rozwiązania przykładowego spełniającego wymogi specyfikacji technicznej i dokumentacji projektowej. Dopuszcza się stosowanie wyrobów równoważnych z zachowaniem projektowanej kolorystyki. Data, miejscowość: Opracował: mgr inż. Robert Firliński upr. 414/2000 Kraków, r. GOLTECH USŁUGI INŻYNIERSKIE 18

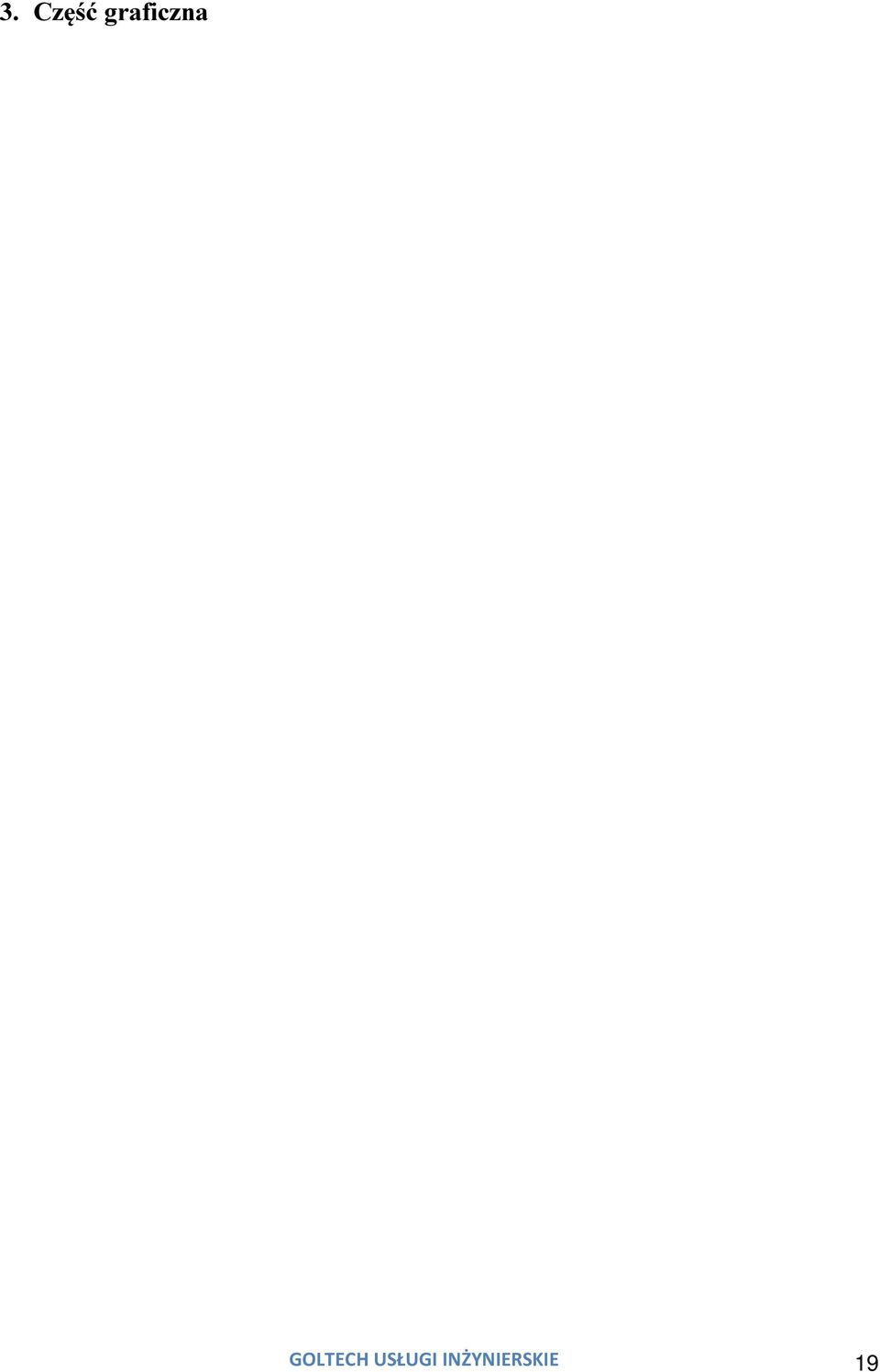

19 3. Część graficzna GOLTECH USŁUGI INŻYNIERSKIE 19

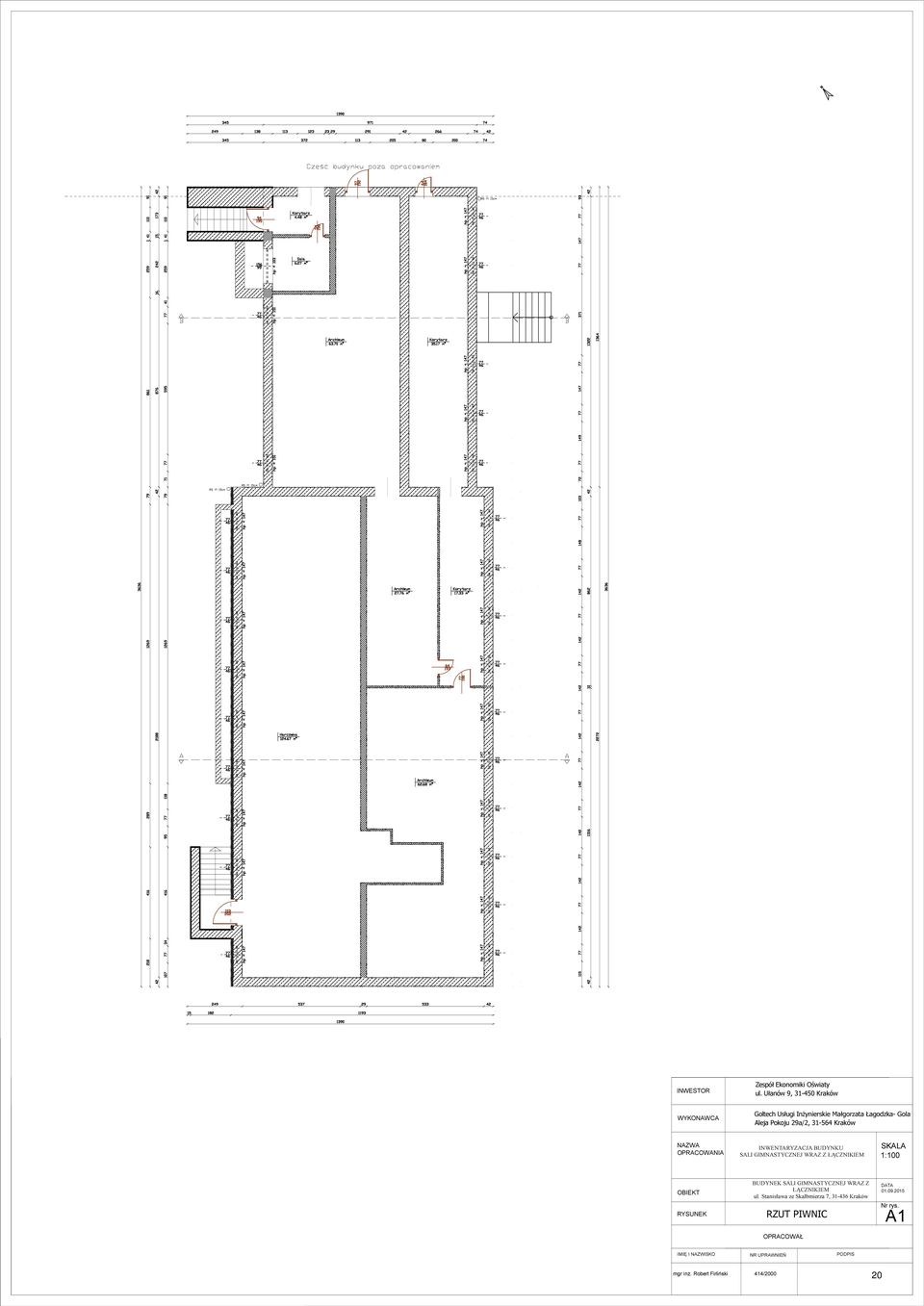

20 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA INWENTARYZACJA BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT PIWNIC OPRACOWAŁ DATA Nr rys. A1 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

21 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA INWENTARYZACJA BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT PARTERU OPRACOWAŁ DATA Nr rys. A2 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

22 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA INWENTARYZACJA BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT DACHU OPRACOWAŁ DATA Nr rys. A3 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

23 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA INWENTARYZACJA BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków PRZEKROJE OPRACOWAŁ DATA Nr rys. A4 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

24 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka-Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków ELEWACJE INWENTARYZACJA DATA Nr rys. B1 OPRACOWAŁ IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

25 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka-Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków ELEWACJE INWENTARYZACJA DATA Nr rys. B2 OPRACOWAŁ IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

26 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT PIWNIC OPRACOWAŁ DATA Nr rys. C1 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

27 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT PARTERU OPRACOWAŁ DATA Nr rys. C2 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

28 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków RZUT DACHU OPRACOWAŁ DATA Nr rys. C3 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

29 INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka- Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków PRZEKROJE OPRACOWAŁ DATA Nr rys. C4 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

30 ZESTAWIENIE MATERIAŁÓW I KOLORYSTYKI NR MIEJSCE MATERIAŁ KOLORYSTYKA 1 ELEWACJA ŚCIANA ZEWNĘTRZNA TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 14 CM KOLOR GŁÓWNY RAL ELEWACJA ŚCIANA ZEWNĘTRZNA TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 14 CM KOLOR RAL 9002 ELEWACJA TYNK MOZAIKOWY 3 ŚCIANA ZEWNĘTRZNA COKÓŁ STYRODUR λ=0,035w/mk 14 CM KOLOR RAL ELEWACJA ŚCIANA ZEWNĘTRZNA WIATROŁAP TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 6 CM KOLOR RAL OBRÓBKI BLACHARSKIE PARAPETY BLACHA STALOWA POWLEKANA KOLOR RAL STROP NAD ŁĄCZNIKIEM STYROPAPA λ=0,038w/mk 18 cm 7 STROP SALĄ GIMNASTYCZNĄ STYROPAPA λ=0,038w/mk 20 cm STROP NAD 8 STYROPAPA λ=0,038w/mk WIATROŁAPEM 12 cm 9 BALUSTRADY REMOTN/PRZEMALOWAĆ KOLOR RAL INST. ODGROMOWA WYMIANA 11 KRATY PRZEMALOWAĆ DO PONOWNEGO MONTAŻU KOLOR RAL KRATY PRZEMALOWAĆ KOLOR BIAŁY 13 RYNNY I RURY SPUSTOWE WYMIANA NA NOWE STALOWE POWLEKANE KOLOR RAL LAMPY LED WSKAZANIE MIEJSCA MONTAŻU OPRAWA KOLOR CZARNY Wszystkie szczegóły wykonawcze znajdują się w dokumentacji technicznej - DETALE UWAGA: KOLORY DOBRANE WG. WZORNIKA NCS. PRZY WYKONANIU ELEWACJI NALEŻY UZGODNIĆ KOLORY ELEWACJI DANEGO PRODUCENTA Z INWESTOREM I UŻYTKOWNIKIEM. PRZED PRZYSTĄPIENIEM DO ROBÓT KOLORYSTYKA WSZYSTKICH ELEMENTÓW PODLEGA WCZEŚNIEJSZEMU UZGODNIENIU Z ZAMAWIAJĄCYM I UZKOWNIKIEM. WYMIARY STOLARKI DRZWIOWEJ PRZED ZAMÓWIENIEM NALEŻY ZWERYFIKOWAĆ NA BUDYNKU. INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA NAZWA OPRACOWANIA Goltech Usługi Inżynierskie Małgorzata Łagodzka-Gola Aleja Pokoju 29a/2, Kraków DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków ELEWACJE KOLORYSTYKA OPRACOWAŁ DATA Nr rys. D1 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

31 ZESTAWIENIE MATERIAŁÓW I KOLORYSTYKI NR MIEJSCE MATERIAŁ KOLORYSTYKA 1 ELEWACJA ŚCIANA ZEWNĘTRZNA TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 14 CM KOLOR GŁÓWNY RAL ELEWACJA ŚCIANA ZEWNĘTRZNA TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 14 CM KOLOR RAL 9002 ELEWACJA TYNK MOZAIKOWY 3 ŚCIANA ZEWNĘTRZNA COKÓŁ STYRODUR λ=0,035w/mk 14 CM KOLOR RAL ELEWACJA ŚCIANA ZEWNĘTRZNA WIATROŁAP TYNK SILIKONOWY STYROPIAN λ=0,038w/mk 6 CM KOLOR RAL OBRÓBKI BLACHARSKIE PARAPETY BLACHA STALOWA POWLEKANA KOLOR RAL STROP NAD ŁĄCZNIKIEM STYROPAPA λ=0,038w/mk 18 cm 7 STROP SALĄ GIMNASTYCZNĄ STYROPAPA λ=0,038w/mk 20 cm STROP NAD 8 STYROPAPA λ=0,038w/mk WIATROŁAPEM 12 cm 9 BALUSTRADY REMOTN/PRZEMALOWAĆ KOLOR RAL INST. ODGROMOWA WYMIANA 11 KRATY PRZEMALOWAĆ DO PONOWNEGO MONTAŻU KOLOR RAL KRATY PRZEMALOWAĆ KOLOR BIAŁY 13 RYNNY I RURY SPUSTOWE WYMIANA NA NOWE STALOWE POWLEKANE KOLOR RAL LAMPY LED WSKAZANIE MIEJSCA MONTAŻU OPRAWA KOLOR CZARNY Wszystkie szczegóły wykonawcze znajdują się w dokumentacji technicznej - DETALE UWAGA: KOLORY DOBRANE WG. WZORNIKA NCS. PRZY WYKONANIU ELEWACJI NALEŻY UZGODNIĆ KOLORY ELEWACJI DANEGO PRODUCENTA Z INWESTOREM I UŻYTKOWNIKIEM. PRZED PRZYSTĄPIENIEM DO ROBÓT KOLORYSTYKA WSZYSTKICH ELEMENTÓW PODLEGA WCZEŚNIEJSZEMU UZGODNIENIU Z ZAMAWIAJĄCYM I UZKOWNIKIEM. WYMIARY STOLARKI DRZWIOWEJ PRZED ZAMÓWIENIEM NALEŻY ZWERYFIKOWAĆ NA BUDYNKU. INWESTOR Zespół Ekonomiki Oświaty ul. Ułanów 9, Kraków WYKONAWCA Goltech Usługi Inżynierskie Małgorzata Łagodzka-Gola Aleja Pokoju 29a/2, Kraków NAZWA OPRACOWANIA DOCIEPLENIE BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM SKALA 1:100 OBIEKT RYSUNEK BUDYNEK SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM ul. Stanisława ze Skalbmierza 7, Kraków ELEWACJE KOLORYSTYKA OPRACOWAŁ DATA Nr rys. D2 IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS mgr inż. Robert Firliński 414/

32 Detal 1 Sposób klejenia styropianowych płyt izolacji termicznej. A A A - A 32

33 Detal 2 Ułożenie płyt izolacji termicznej - naroże. 1/2 dł. płyty Płyty izolacji termicznej 33

34 Detal 3 Rozmieszczenie łączników mocujących płyty styropianowe (100 x 50 cm). Powierzchnia fasady. Wariant I - ilość łączników 6 szt./m 2 Wariant II - ilość łączników 8 szt./m 2 34

35 Detal 4 Rozmieszczenie łączników mocujących płyty styropianowe(100 x 50 cm). Pas krawędziowy. Wariant I, IIa. Wariant I. Wysokość budynku 0-8 m. Ilość łączników w pasie krawędziowym 7 szt./m 2 1,5 m Wariant IIa. Wysokość budynku 8-20 m. Ilość łączników w pasie krawędziowym 8,3 szt./m 1,5 m 2 35

36 Detal 5 Zbrojenie narożników. min. 20 cm siatka z włókna szklanego zaprawa klejąca min. 10 cm Przykład zbrojenia naroża siatką z włókna szklanego min. 20 cm narożnikowy profil aluminiowy perforowany min. 20 cm siatka z włókna szklanego zaprawa klejąca min. 10 cm Przykład zbrojenia naroża profilem narożnikowym oraz siatką z włókna szklanego aluminiowy profil narożnikowy z przyklejoną siatką z włókna szklanego 10 x 15 cm lub profil narożnikowy z PCV z wtopioną siatką z włókna szklanego 10 x 15 cm. 15 cm siatka z włókna szklanego zaprawa klejąca Przykład zbrojenia naroża aluminiowym profilem narożnikowym (bądź profilem PCV) z siatką z włókna szklanego 10 x 15 cm 10 cm 36

37 Detal 6 Zbrojenie narożników otworów w elewacji (np: okien, drzwi). krawędzie płyt nie mogą pokrywać się z krawędziami otworów płyty termoizolacyjne ze styropianu parapet Kolejność układania siatek z włókna szklanego : - siatka diagonalna układana przy narożach otworów (pod kątem 458) o wymiarach min. 20 x 30 cm - siatka układana wzdłuż krawędzi otworów - siatka układana w narożach otworów 37

38 Detal 7 Zbrojenie strefy cokołowej - układ siatek. Druga warstwa siatki z włókna szklanego układana na zakład o szer. 10 cm Piewsza warstwa siatki z włókna szklanego układana na styk 38

39 Detal 8 Przekrój z wykorzystaniem płyt styropianowych. Z WARSTWĄ ZBROJĄCĄ STANDARDOWĄ (W STREFIE POWYŻEJ 2,5 M MIERZĄC OD POZIOMU TERENU) łącznik mechaniczny izolacji termicznej warstwa zaprawy klejowo-szpachlowej ściana zewnętrzna warstwa zaprawy klejowo-szpachlowej płyta termoizolacyjna ze styropianu siatka z włókna szklanego wyprawa z cienkowarstwowego tynku akrylowego: - podkład tynkarski - tynk akrylowy Z WARSTWĄ ZBROJĄCĄ WZMOCNIONĄ (W STREFIE DO 2,5 M MIERZĄC OD POZIOMU TERENU) ściana zewnętrzna warstwa zaprawy klejowo-szpachlowej lub zaprawy klejowej warstwa zaprawy klejowo-szpachlowej lub dyspersyjnej masy szpachlowej płyta termoizolacyjna ze styropianu wzmocniona siatka z włókna szklanego siatka z włókna szklanego 39

40 Detal 9 Poączenie systemu ociepleniowego (ze styropianem) z ościeżą okna osadzonego w paaszczyźnie muru - przekrój poziomy. A łącznik mechaniczny izolacji termicznej plastikowa zaślepka boczna parapetu Szczegół A 1. ściana zewnętrzna 2. warstwa zaprawy klejowo-szpachlowej lub zaprawy klejowej 3. płyta termoizolacyjna ze styropianu 4. warstwa zbrojąca - zaprawa klejowo-szpachlowa z zatopioną siatką z włókna szklanego 5. wyprawa tynkarska 40

41 Detal 10 Połczenie systemu ociepleniowego BSO (ze styropianem) z parapetem stalowym lub PCW - przekrój pionowy. pianka montażowa parapet stalowy powlekany z profilem bocznym min. 5 % taśma uszczelniająca łącznik mechaniczny izolacji termicznej z trzpieniem metalowym wbijanym lub wkręcanym 1. ściana zewnętrzna 2. warstwa zaprawy klejowo-szpachlowej 3. płyta termoizolacyjna ze styropianu 4. warstwa zbrojąca - zaprawa klejowo-szpachlowa z zatopioną siatką z włókna szklanego 5. wyprawa z cienkowarstwowego tynku : - podkład tynkarski - tynk 41

42 Detal 11 Ocieplenie attyki - przekrój pionowy. oblachowanie attyki łata drewniana z profilem mocującym (pomiędzy łatami należy umieścić ocieplenie) taśma uszczelniająca 1. ściana zewnętrzna 2. warstwa zaprawy klejowo-szpachlowej lub zaprawy klejowej 3. płyta termoizolacyjna ze styropianu 4. warstwa zbrojąca - zaprawa klejowo-szpachlowa z zatopioną siatką z włókna szklanego 5. wyprawa z cienkowarstwowego tynku akrylowego : - podkład tynkarski - tynk 42

43 Detal 12 Szczelina dylatacyjna z profilem prostym oraz kątowym - system ociepleniowy z wykorzystaniem płyt styropianowych. Przekrój poziomy. ZABEZPIECZENIE SZCZELINY DYLATACYJNEJ (W STREFIE POWYŻEJ 2 M MIERZĄC OD POZIOMU TERENU) profil dylatacyjny do systemów ociepleń kątowy z PCV - TYP V 1. ściana zewnętrzna 2. warstwa zaprawy klejowo-szpachlowej lub zaprawy klejowej 3. płyta termoizolacyjna ze styropianu 4. warstwa zbrojąca - zaprawa klejowo-szpachlowa z zatopioną siatką z włókna szklanego 5. wyprawa z cienkowarstwowego tynku sznur dylatacyjny elastyczny płaski profil dylatacyjny z PCV typu E elastyczny sznur dylatacyjny elastyczny kit uszczelniający ZABEZPIECZENIE SZCZELINY DYLATACYJNEJ (W STREFIE DO 2 M MIERZĄC OD POZIOMU TERENU) 43

44 Detal 13 Zbrojenie strefy cokołowej łącznik izolacji termicznej z trzpieniem metalowym wbijanym lub wkręcanym osadzany po wykonaniu warstwy zbrojącej zaprawa klejowa siatka z włókna szklanego zatopiona w zaprawę klejowo - szpachlową Cokołowa obróbka blacharska kołek rozporowy z wkrętem min. 2 cm łącznik izolacji termicznej siatka pancerna + siatka z włókna szklanego zatopiona w dyspersyjną masę szpachlową 44

45 Detal 14 Detal docieplenia gzymsu 1- Rynna 2- Okapnik 3- Hak rynnowy 4-Obróbka blacharska 5- Styropian 6-Styropian
