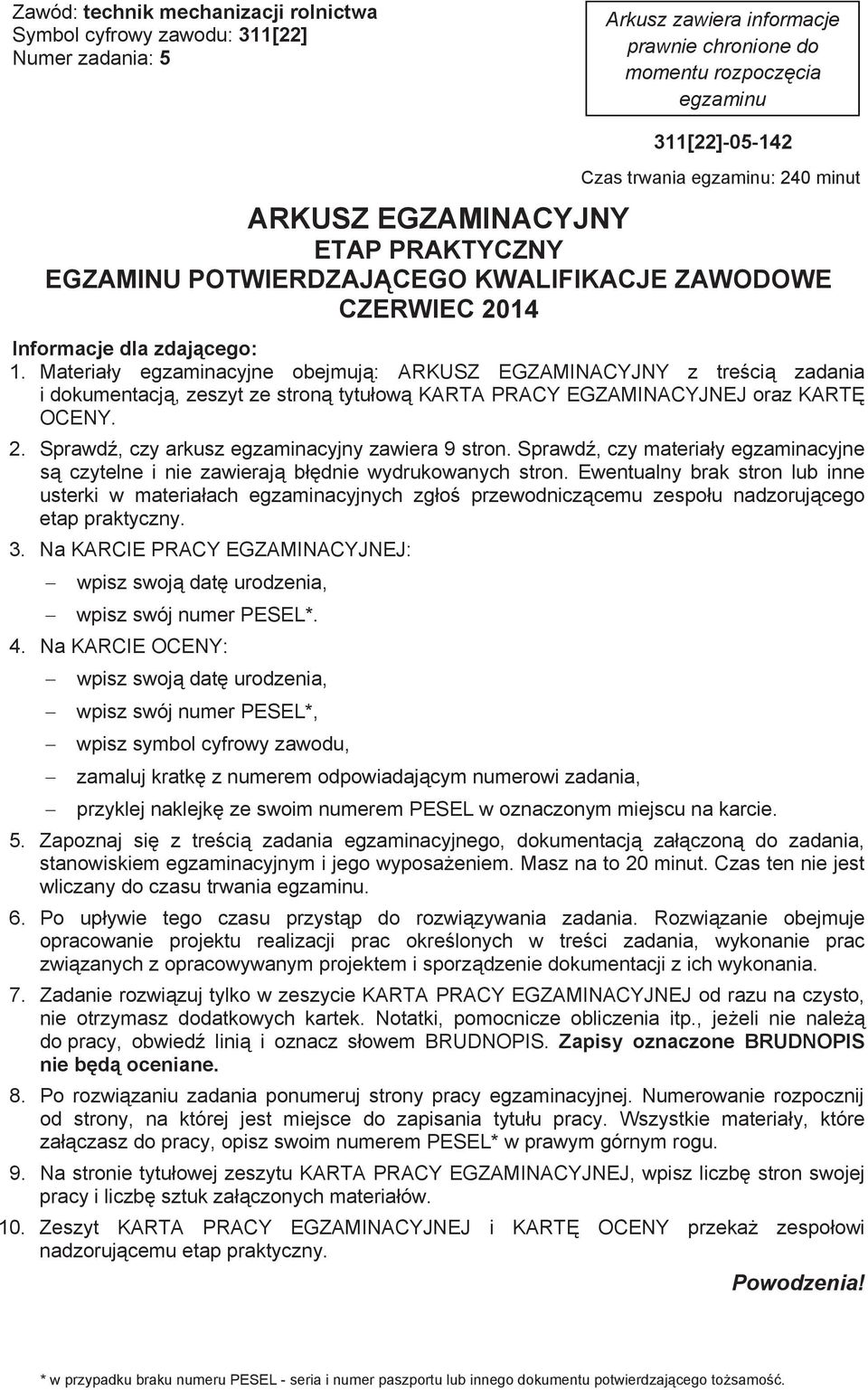

1 Zawód: technik mechanizacji rolnictwa Symbol cyfrowy zawodu: 311[22] Numer zadania: 5 Arkusz zawiera informacje prawnie chronione do momentu rozpoczcia egzaminu 311[22] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2014 Informacje dla zdajcego: 1. Materiay egzaminacyjne obejmuj: ARKUSZ EGZAMINACYJNY z treci zadania i dokumentacj, zeszyt ze stron tytuow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 9 stron. Sprawd, czy materiay egzaminacyjne s czytelne i nie zawieraj bdnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiaach egzaminacyjnych zgo przewodniczcemu zespou nadzorujcego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadajcym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z treci zadania egzaminacyjnego, dokumentacj zaczon do zadania, stanowiskiem egzaminacyjnym i jego wyposaeniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po upywie tego czasu przystp do rozwizywania zadania. Rozwizanie obejmuje opracowanie projektu realizacji prac okrelonych w treci zadania, wykonanie prac zwizanych z opracowywanym projektem i sporzdzenie dokumentacji z ich wykonania. 7. Zadanie rozwizuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., jeeli nie nale do pracy, obwied lini i oznacz sowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie bd oceniane. 8. Po rozwizaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytuu pracy. Wszystkie materiay, które zaczasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 9. Na stronie tytuowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk zaczonych materiaów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespoowi nadzorujcemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzajcego tosamo.

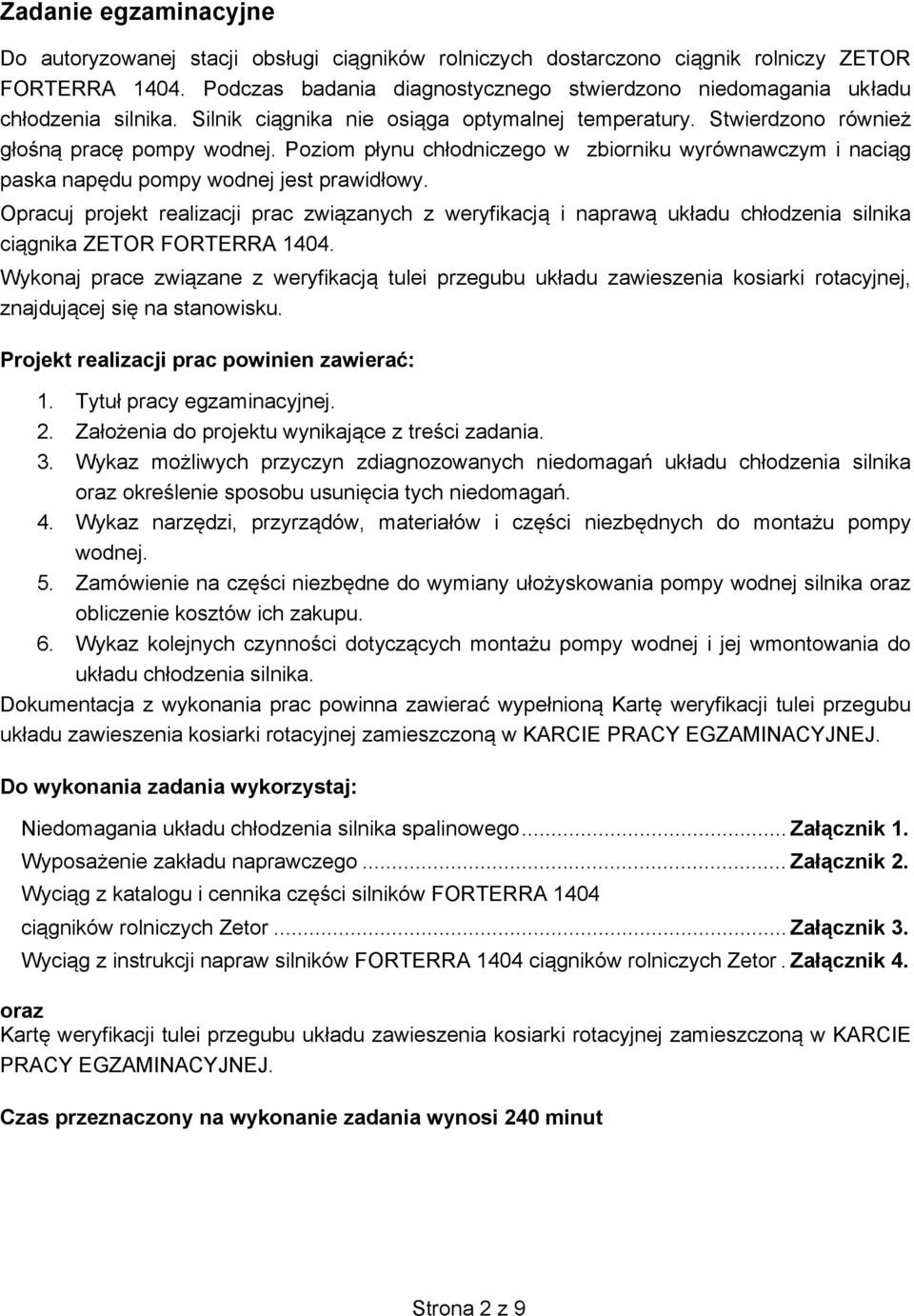

2 Zadanie egzaminacyjne Do autoryzowanej stacji obsugi cigników rolniczych dostarczono cignik rolniczy ZETOR FORTERRA Podczas badania diagnostycznego stwierdzono niedomagania ukadu chodzenia silnika. Silnik cignika nie osiga optymalnej temperatury. Stwierdzono równie gon prac pompy wodnej. Poziom pynu chodniczego w zbiorniku wyrównawczym i nacig paska napdu pompy wodnej jest prawidowy. Opracuj projekt realizacji prac zwizanych z weryfikacj i napraw ukadu chodzenia silnika cignika ZETOR FORTERRA Wykonaj prace zwizane z weryfikacj tulei przegubu ukadu zawieszenia kosiarki rotacyjnej, znajdujcej si na stanowisku. Projekt realizacji prac powinien zawiera: 1. Tytu pracy egzaminacyjnej. 2. Zaoenia do projektu wynikajce z treci zadania. 3. Wykaz moliwych przyczyn zdiagnozowanych niedomaga ukadu chodzenia silnika oraz okrelenie sposobu usunicia tych niedomaga. 4. Wykaz narzdzi, przyrzdów, materiaów i czci niezbdnych do montau pompy wodnej. 5. Zamówienie na czci niezbdne do wymiany uoyskowania pompy wodnej silnika oraz obliczenie kosztów ich zakupu. 6. Wykaz kolejnych czynnoci dotyczcych montau pompy wodnej i jej wmontowania do ukadu chodzenia silnika. Dokumentacja z wykonania prac powinna zawiera wypenion Kart weryfikacji tulei przegubu ukadu zawieszenia kosiarki rotacyjnej zamieszczon w KARCIE PRACY EGZAMINACYJNEJ. Do wykonania zadania wykorzystaj: Niedomagania ukadu chodzenia silnika spalinowego... Zacznik 1. Wyposaenie zakadu naprawczego... Zacznik 2. Wycig z katalogu i cennika czci silników FORTERRA 1404 cigników rolniczych Zetor... Zacznik 3. Wycig z instrukcji napraw silników FORTERRA 1404 cigników rolniczych Zetor. Zacznik 4. oraz Kart weryfikacji tulei przegubu ukadu zawieszenia kosiarki rotacyjnej zamieszczon w KARCIE PRACY EGZAMINACYJNEJ. Czas przeznaczony na wykonanie zadania wynosi 240 minut Strona 2 z 9

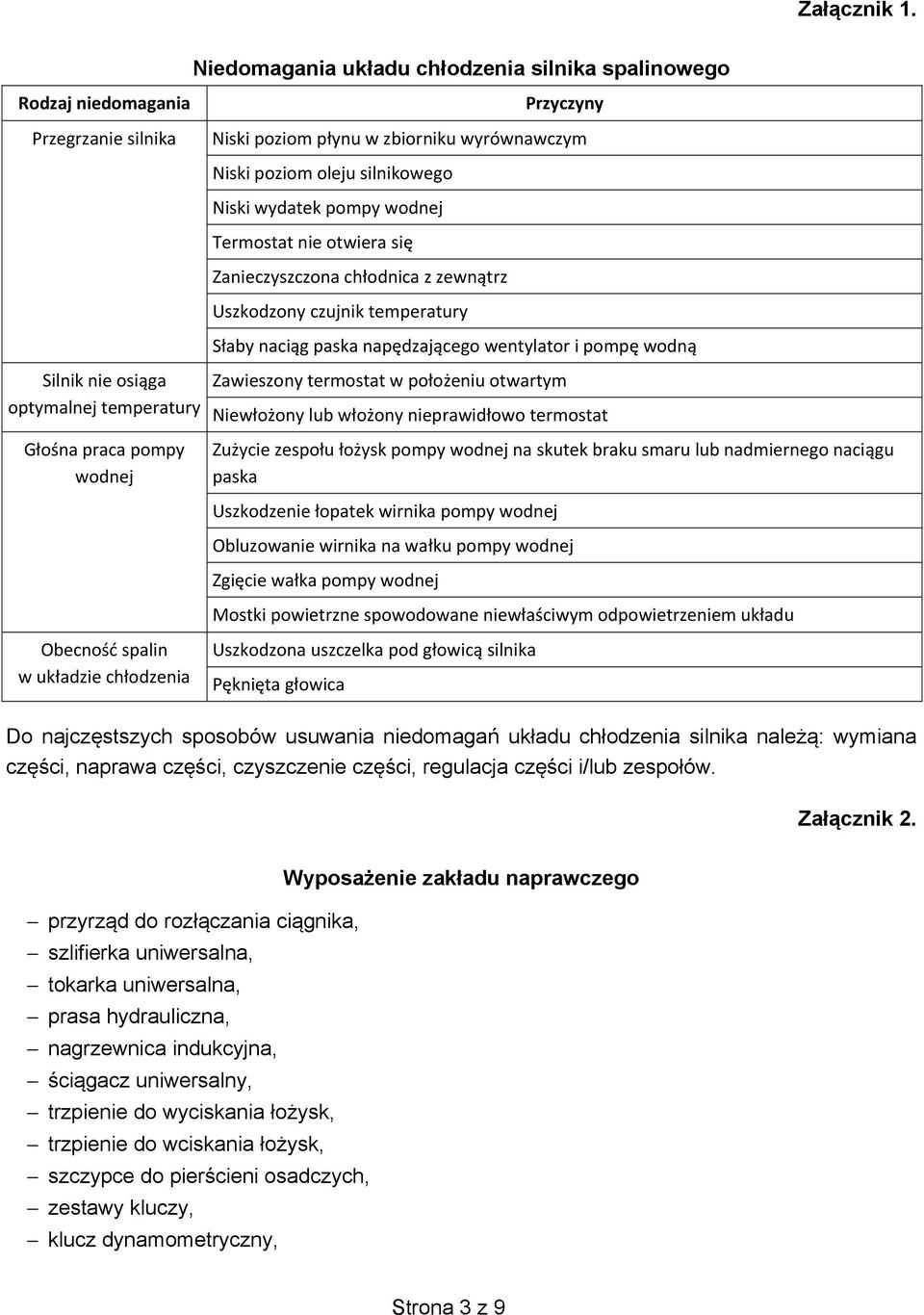

3 Zacznik 1. Rodzaj niedomagania Przegrzanie silnika Silnik nie osiga optymalnej temperatury Gona praca pompy wodnej Niedomagania ukadu chodzenia silnika spalinowego Przyczyny Niski poziom pynu w zbiorniku wyrównawczym Niski poziom oleju silnikowego Niski wydatek pompy wodnej Termostat nie otwiera si Zanieczyszczona chodnica z zewntrz Uszkodzony czujnik temperatury Saby nacig paska napdzajcego wentylator i pomp wodn Zawieszony termostat w pooeniu otwartym Niewoony lub woony nieprawidowo termostat Zuycie zespou oysk pompy wodnej na skutek braku smaru lub nadmiernego nacigu paska Uszkodzenie opatek wirnika pompy wodnej Obluzowanie wirnika na waku pompy wodnej Zgicie waka pompy wodnej Mostki powietrzne spowodowane niewaciwym odpowietrzeniem ukadu Obecno spalin w ukadzie chodzenia Uszkodzona uszczelka pod gowic silnika Pknita gowica Do najczstszych sposobów usuwania niedomaga ukadu chodzenia silnika nale: wymiana czci, naprawa czci, czyszczenie czci, regulacja czci i/lub zespoów. Zacznik 2. Wyposaenie zakadu naprawczego przyrzd do rozczania cignika, szlifierka uniwersalna, tokarka uniwersalna, prasa hydrauliczna, nagrzewnica indukcyjna, cigacz uniwersalny, trzpienie do wyciskania oysk, trzpienie do wciskania oysk, szczypce do piercieni osadczych, zestawy kluczy, klucz dynamometryczny, Strona 3 z 9

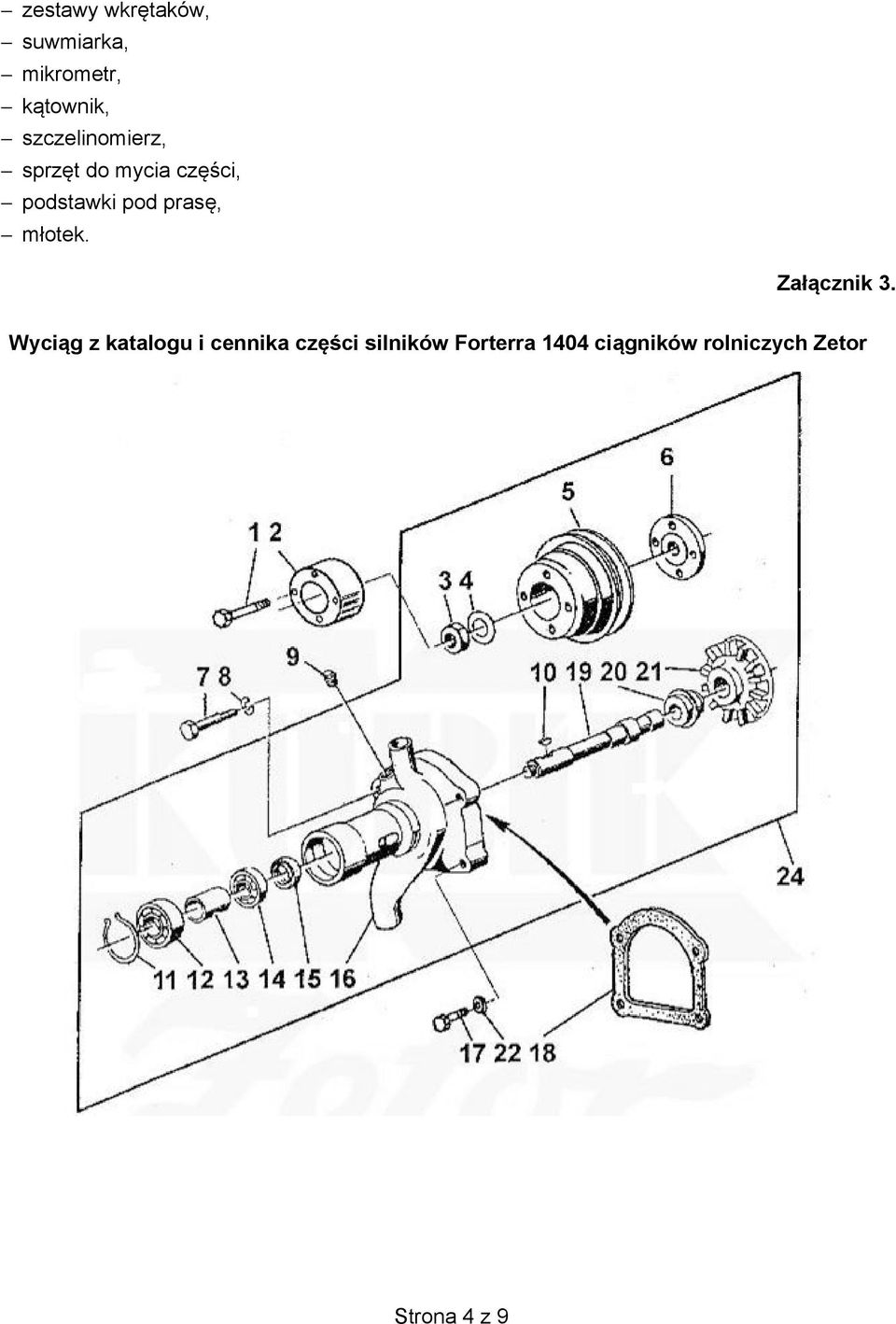

4 zestawy wkrtaków, suwmiarka, mikrometr, ktownik, szczelinomierz, sprzt do mycia czci, podstawki pod pras, motek. Zacznik 3. Wycig z katalogu i cennika czci silników Forterra 1404 cigników rolniczych Zetor Strona 4 z 9

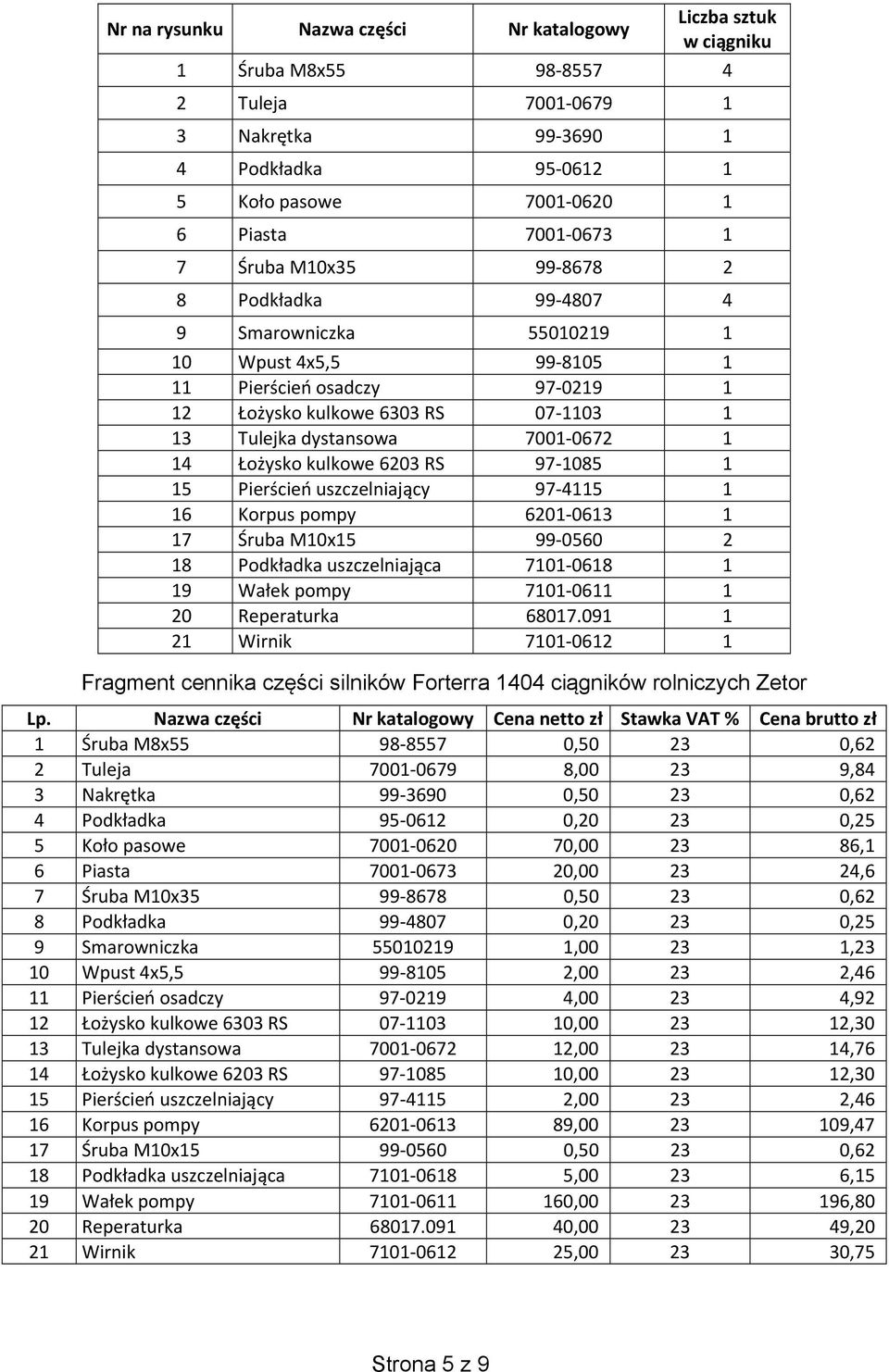

5 Nr na rysunku Nazwa czci Nr katalogowy Liczba sztuk w cigniku 1 ruba M8x Tuleja Nakrtka Podkadka Koo pasowe Piasta ruba M10x Podkadka Smarowniczka Wpust 4x5, Piercie osadczy oysko kulkowe 6303 RS Tulejka dystansowa oysko kulkowe 6203 RS Piercie uszczelniajcy Korpus pompy ruba M10x Podkadka uszczelniajca Waek pompy Reperaturka Wirnik Fragment cennika czci silników Forterra 1404 cigników rolniczych Zetor Lp. Nazwa czci Nr katalogowy Cena netto z Stawka VAT % Cena brutto z 1 ruba M8x , ,62 2 Tuleja , ,84 3 Nakrtka , ,62 4 Podkadka , ,25 5 Koo pasowe , ,1 6 Piasta , ,6 7 ruba M10x , ,62 8 Podkadka , ,25 9 Smarowniczka , ,23 10 Wpust 4x5, , ,46 11 Piercie osadczy , ,92 12 oysko kulkowe 6303 RS , ,30 13 Tulejka dystansowa , ,76 14 oysko kulkowe 6203 RS , ,30 15 Piercie uszczelniajcy , ,46 16 Korpus pompy , ,47 17 ruba M10x , ,62 18 Podkadka uszczelniajca , ,15 19 Waek pompy , ,80 20 Reperaturka , ,20 21 Wirnik , ,75 Strona 5 z 9

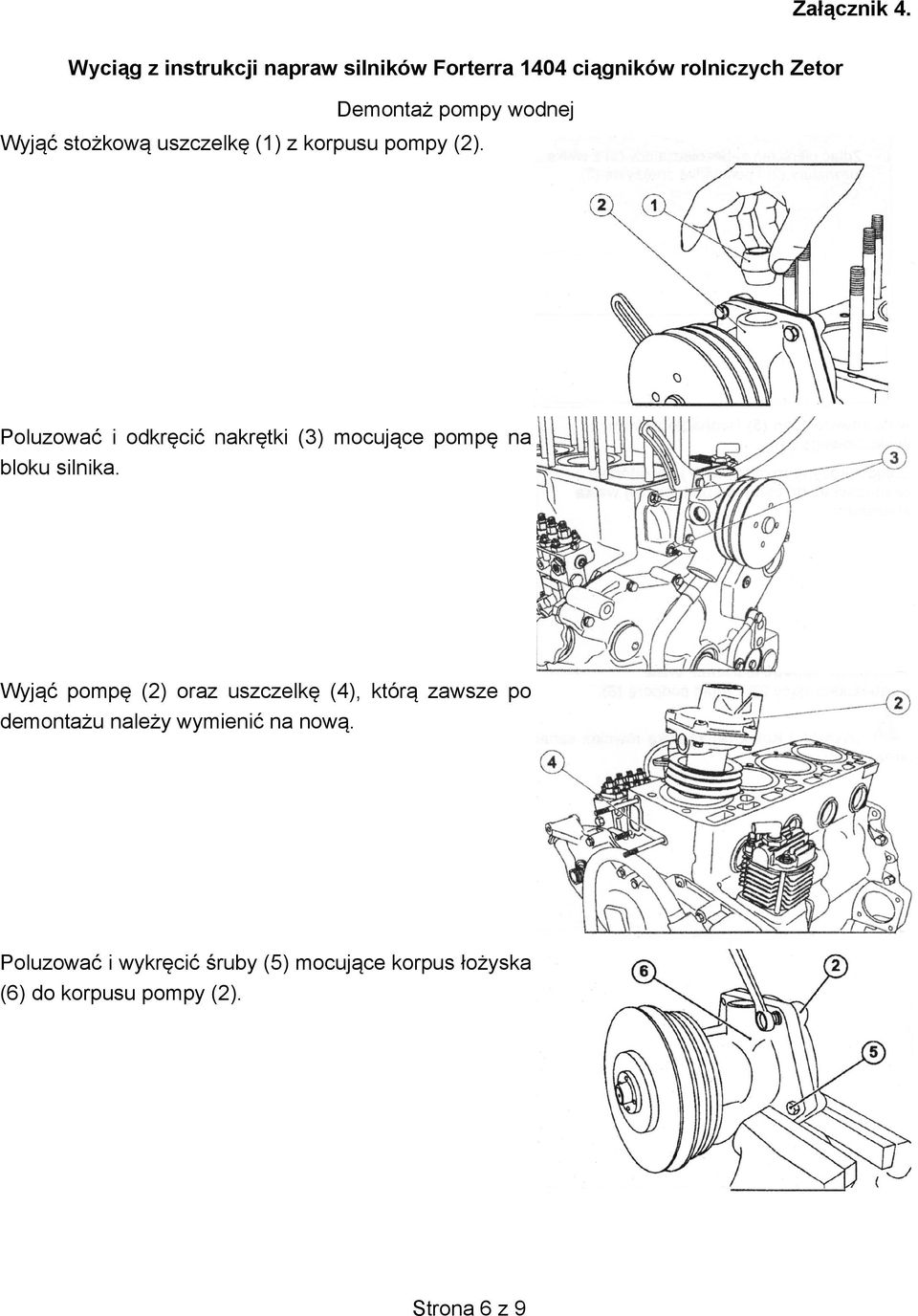

6 Zacznik. Wycig z instrukcji napraw silników Forterra 1404 cigników rolniczych Zetor Demonta pompy wodnej Wyj stokow uszczelk (1) z korpusu pompy (2). Poluzowa i odkrci nakrtki (3) mocujce pomp na bloku silnika. Wyj pomp (2) oraz uszczelk (4), któr zawsze po demontau naley wymieni na now. Poluzowa i wykrci ruby (5) mocujce korpus oyska (6) do korpusu pompy (2). Strona 6 z 9

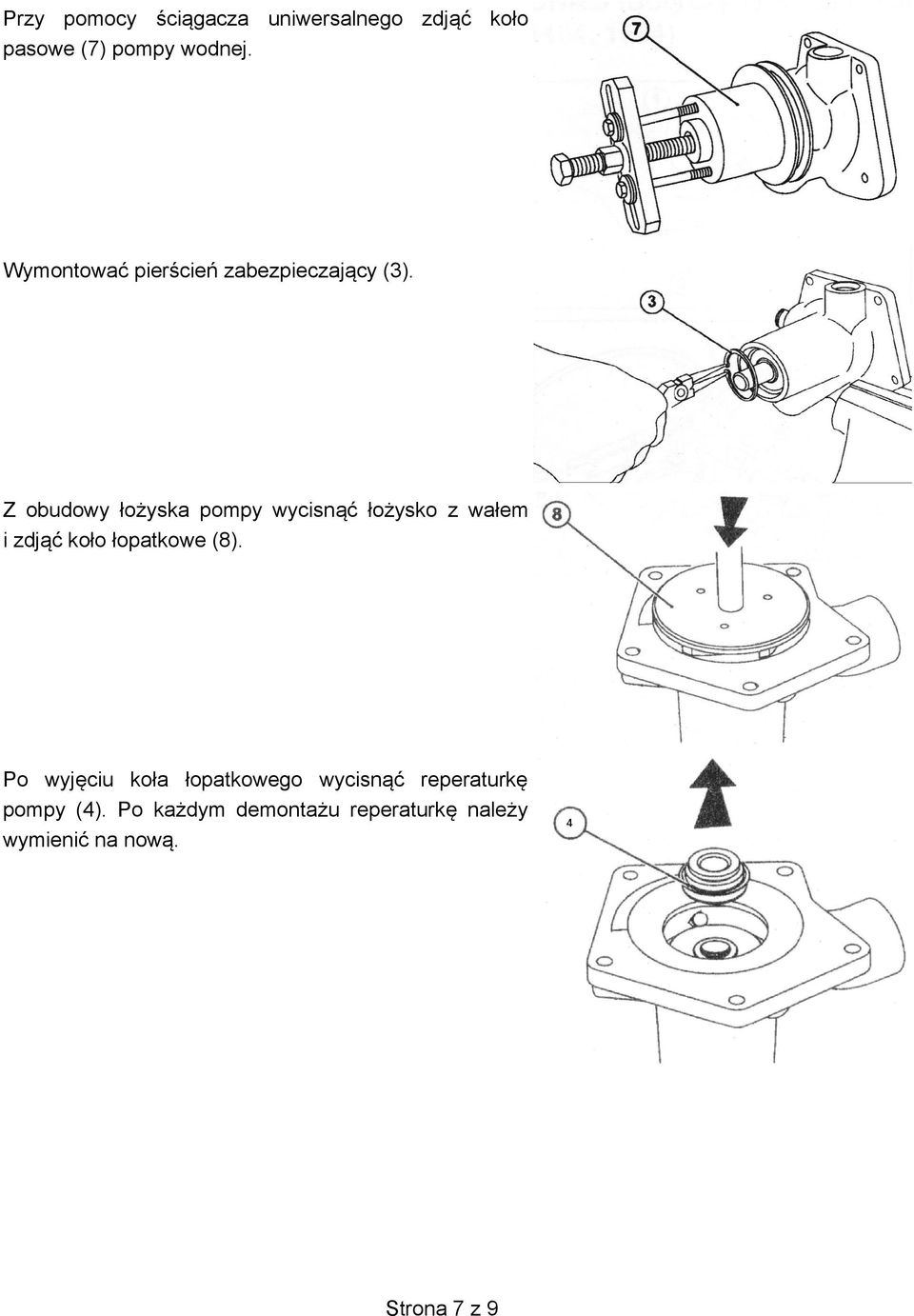

7 Przy pomocy cigacza uniwersalnego zdj koo pasowe (7) pompy wodnej. Wymontowa piercie zabezpieczajcy (3). Z obudowy oyska pompy wycisn oysko z waem i zdj koo opatkowe (8). Po wyjciu koa opatkowego wycisn reperaturk pompy (4). Po kadym demontau reperaturk naley wymieni na now. Strona 7 z 9

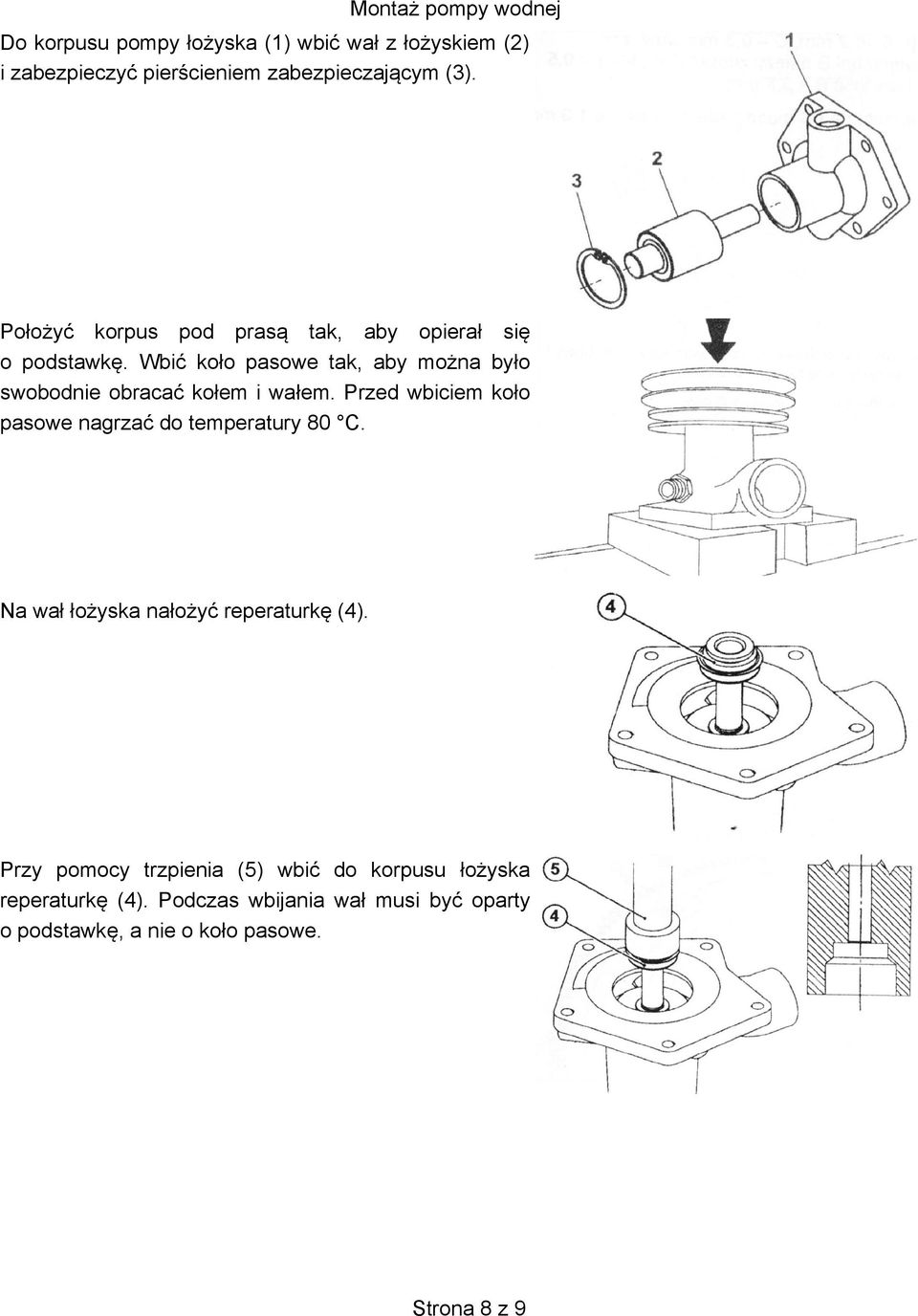

8 Monta pompy wodnej Do korpusu pompy oyska (1) wbi wa z oyskiem (2) i zabezpieczy piercieniem zabezpieczajcym (3). Pooy korpus pod pras tak, aby opiera si o podstawk. Wbi koo pasowe tak, aby mona byo swobodnie obraca koem i waem. Przed wbiciem koo pasowe nagrza do temperatury 80 C. Na wa oyska naoy reperaturk (4). Przy pomocy trzpienia (5) wbi do korpusu oyska reperaturk (4). Podczas wbijania wa musi by oparty o podstawk, a nie o koo pasowe. Strona 8 z 9

9 Wcisn uszczelnienie wau /reperaturk/ tak, aby zachowa wymiar IH = 12,30±0,13 mm. Wbi na wa koo opatkowe tak, aby luz pomidzy koem a korpusem wynosi 0,5 mm. Powierzchnie stykowe nasmarowa klejem Loctite 638. Przed wbiciem nagrza koo do temp. 80 C. Nastpnie obudow oyska skrci rubami z korpusem pompy. Kluczem dynamometrycznym ruby dokrci momentem 15 Nm. ruby mocujce pomp wodn do bloku silnika dokrca kluczem dynamometrycznym momentem 15 Nm. Uwaga: Po montau ukadu chodzenia naley zala ukad ciecz chodzc i sprawdzi jego dziaanie. Strona 9 z 9
