ZESTAWIENIE PARAMETRÓW TECHNICZNYCH Zadanie 1

Transkrypt

1 ZAŁĄCZNIK Nr 1 ZESTAWIENIE PARAMETRÓW TECHNICZNYCH Zadanie 1 Przedmiot zamówienia: Cyfrowy aparat RTG z zawieszeniem sufitowym i dwoma detektorami dla Zakładu Radiologii Ogólnej i Diagnostyki Obrazowej L.p. I. Sufitowy statyw 3D na lampę RTG 1. Statyw z lampą mocowany na suficie 2. Parametry Zakres ruchu wózka z kolumną i kołpakiem - wzdłuŝ 3400 mm 3. Zakres ruchu wózka z kolumną i kołpakiem w poprzek 2200 mm 4. Zakres pionowego ruchu lampy 150 cm 5. Obrót lampy w osi pionowej +150 / Obrót lampy w osi poziomej +/ Wszystkie ruchy zmotoryzowane Wielofunkcyjny, dotykowy panel LCD zlokalizowany na kołpaku umoŝliwiający odczyt i ustawianie parametrów ekspozycji Automatyczna zmiana orientacji informacji wyświetlanych na panelu o ±90 o wraz z obrotem kołpaka lampy Dokonywanie za pomocą panelu sterującego usytuowanego na kołpaku lampy rtg zmiany miejsca ekspozycji: stół, statyw lub wolna ekspozycja z odpowiednią zmianą w programach anatomicznych Wybór kolejności programów anatomicznych bezpośrednio z panelu sterującego umieszczonego na kołpaku lampy rtg aparatu Modyfikacja parametrów ekspozycji: kv, mas i ms oraz ogniska bezpośrednio z panelu sterującego usytuowanego na kołpaku lampy rtg Modyfikacja czułości detektora / zmiany wielkości dawki, wybór komór AEC na panelu sterującym usytuowanym na kołpaku lampy rtg Wyświetlanie pomiaru odległości SID z obliczeniem współczynnika powiększenia na panelu sterującym usytuowanym na kołpaku lampy rtg Czytelny wyświetlacz danych pacjenta (imię i nazwisko), kąta lampy i kąta odchylenia stojaka do zdjęć odległościowych zlokalizowany na kołpaku lampy. Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem stołu z zachowaniem odległości SID Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem uchwytu z detektorem na statywie do zdjęć odległościowych - detektor w pionie Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem uchwytu z detektorem na statywie do zdjęć odległościowych - detektor w poziomie i pod kątem Automatyczne pozycjonowanie lampy rentgenowskiej za pomocą zdefiniowanych programów narządowych. Ilość zdefiniowanych pozycji systemu 12

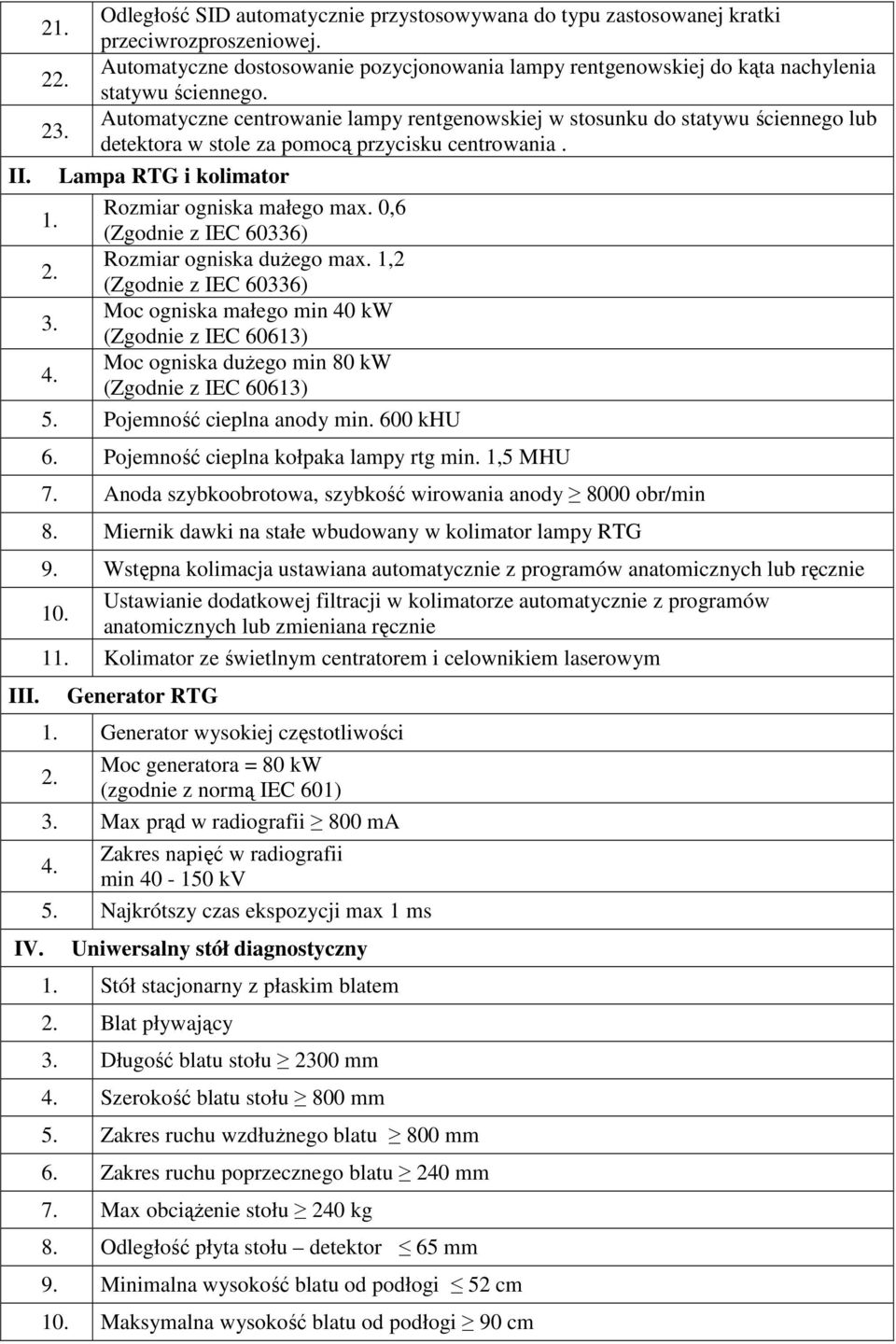

2 II. III. IV Odległość SID automatycznie przystosowywana do typu zastosowanej kratki przeciwrozproszeniowej. Automatyczne dostosowanie pozycjonowania lampy rentgenowskiej do kąta nachylenia statywu ściennego. Automatyczne centrowanie lampy rentgenowskiej w stosunku do statywu ściennego lub detektora w stole za pomocą przycisku centrowania. Lampa RTG i kolimator 1. Rozmiar ogniska małego max. 0,6 (Zgodnie z IEC 60336) 2. Rozmiar ogniska duŝego max. 1,2 (Zgodnie z IEC 60336) 3. Moc ogniska małego min 40 kw (Zgodnie z IEC 60613) 4. Moc ogniska duŝego min 80 kw (Zgodnie z IEC 60613) 5. Pojemność cieplna anody min. 600 khu 6. Pojemność cieplna kołpaka lampy rtg min. 1,5 MHU 7. Anoda szybkoobrotowa, szybkość wirowania anody 8000 obr/min 8. Miernik dawki na stałe wbudowany w kolimator lampy RTG 9. Wstępna kolimacja ustawiana automatycznie z programów anatomicznych lub ręcznie 10. Ustawianie dodatkowej filtracji w kolimatorze automatycznie z programów anatomicznych lub zmieniana ręcznie 11. Kolimator ze świetlnym centratorem i celownikiem laserowym Generator RTG 1. Generator wysokiej częstotliwości 2. Moc generatora = 80 kw (zgodnie z normą IEC 601) 3. Max prąd w radiografii 800 ma 4. Zakres napięć w radiografii min kv 5. Najkrótszy czas ekspozycji max 1 ms Uniwersalny stół diagnostyczny 1. Stół stacjonarny z płaskim blatem 2. Blat pływający 3. Długość blatu stołu 2300 mm 4. Szerokość blatu stołu 800 mm 5. Zakres ruchu wzdłuŝnego blatu 800 mm 6. Zakres ruchu poprzecznego blatu 240 mm 7. Max obciąŝenie stołu 240 kg 8. Odległość płyta stołu detektor 65 mm 9. Minimalna wysokość blatu od podłogi 52 cm 10. Maksymalna wysokość blatu od podłogi 90 cm

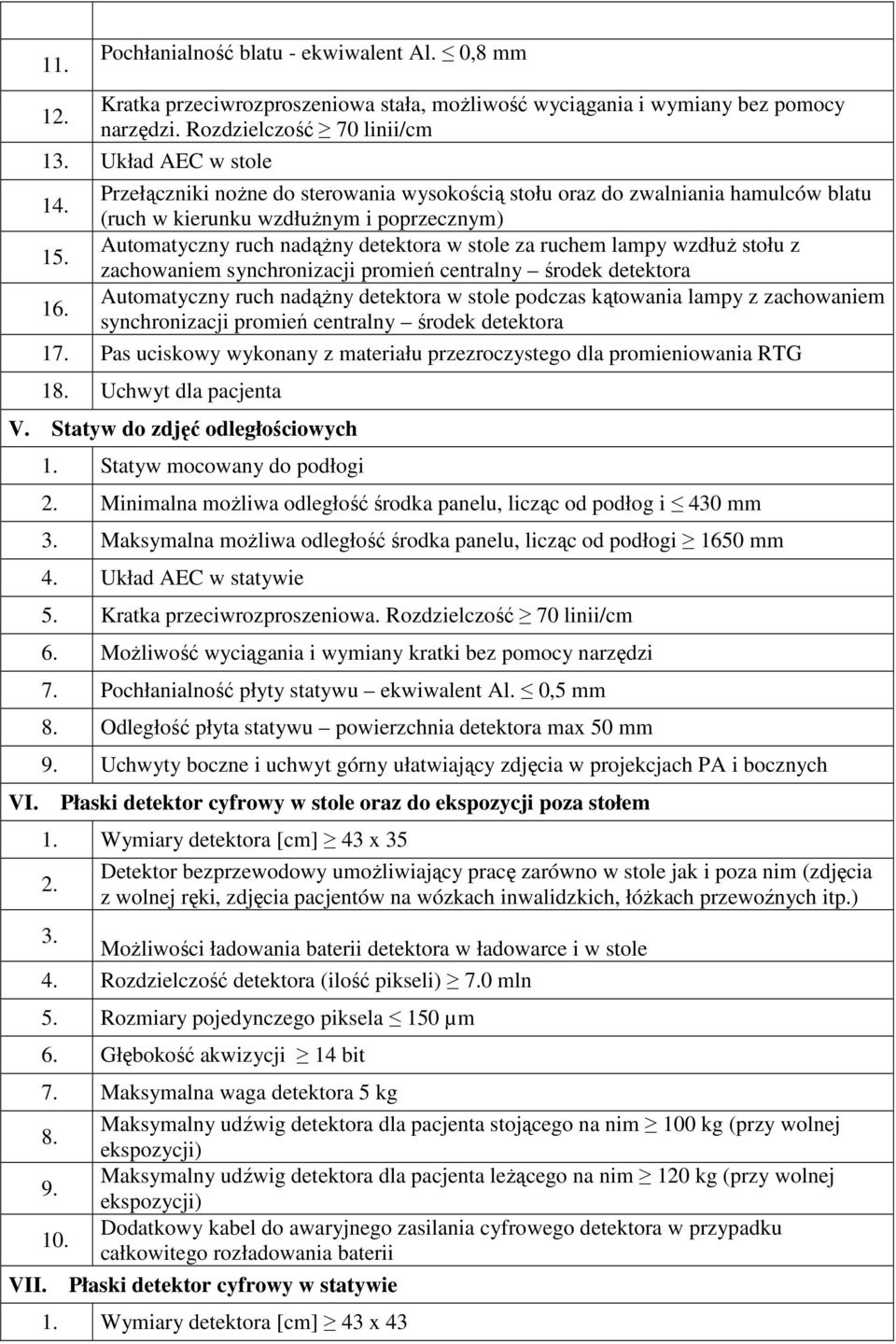

3 11. Pochłanialność blatu - ekwiwalent Al. 0,8 mm 12. Kratka przeciwrozproszeniowa stała, moŝliwość wyciągania i wymiany bez pomocy narzędzi. Rozdzielczość 70 linii/cm 13. Układ AEC w stole 14. Przełączniki noŝne do sterowania wysokością stołu oraz do zwalniania hamulców blatu (ruch w kierunku wzdłuŝnym i poprzecznym) 15. Automatyczny ruch nadąŝny detektora w stole za ruchem lampy wzdłuŝ stołu z zachowaniem synchronizacji promień centralny środek detektora 16. Automatyczny ruch nadąŝny detektora w stole podczas kątowania lampy z zachowaniem synchronizacji promień centralny środek detektora 17. Pas uciskowy wykonany z materiału przezroczystego dla promieniowania RTG 18. Uchwyt dla pacjenta V. Statyw do zdjęć odległościowych VI. VII. 1. Statyw mocowany do podłogi 2. Minimalna moŝliwa odległość środka panelu, licząc od podłog i 430 mm 3. Maksymalna moŝliwa odległość środka panelu, licząc od podłogi 1650 mm 4. Układ AEC w statywie 5. Kratka przeciwrozproszeniowa. Rozdzielczość 70 linii/cm 6. MoŜliwość wyciągania i wymiany kratki bez pomocy narzędzi 7. Pochłanialność płyty statywu ekwiwalent Al. 0,5 mm 8. Odległość płyta statywu powierzchnia detektora max 50 mm 9. Uchwyty boczne i uchwyt górny ułatwiający zdjęcia w projekcjach PA i bocznych Płaski detektor cyfrowy w stole oraz do ekspozycji poza stołem 1. Wymiary detektora [cm] 43 x Detektor bezprzewodowy umoŝliwiający pracę zarówno w stole jak i poza nim (zdjęcia z wolnej ręki, zdjęcia pacjentów na wózkach inwalidzkich, łóŝkach przewoźnych itp.) 3. MoŜliwości ładowania baterii detektora w ładowarce i w stole 4. Rozdzielczość detektora (ilość pikseli) 7.0 mln 5. Rozmiary pojedynczego piksela 150 µm 6. Głębokość akwizycji 14 bit 7. Maksymalna waga detektora 5 kg 8. Maksymalny udźwig detektora dla pacjenta stojącego na nim 100 kg (przy wolnej ekspozycji) 9. Maksymalny udźwig detektora dla pacjenta leŝącego na nim 120 kg (przy wolnej ekspozycji) 10. Dodatkowy kabel do awaryjnego zasilania cyfrowego detektora w przypadku całkowitego rozładowania baterii Płaski detektor cyfrowy w statywie 1. Wymiary detektora [cm] 43 x 43

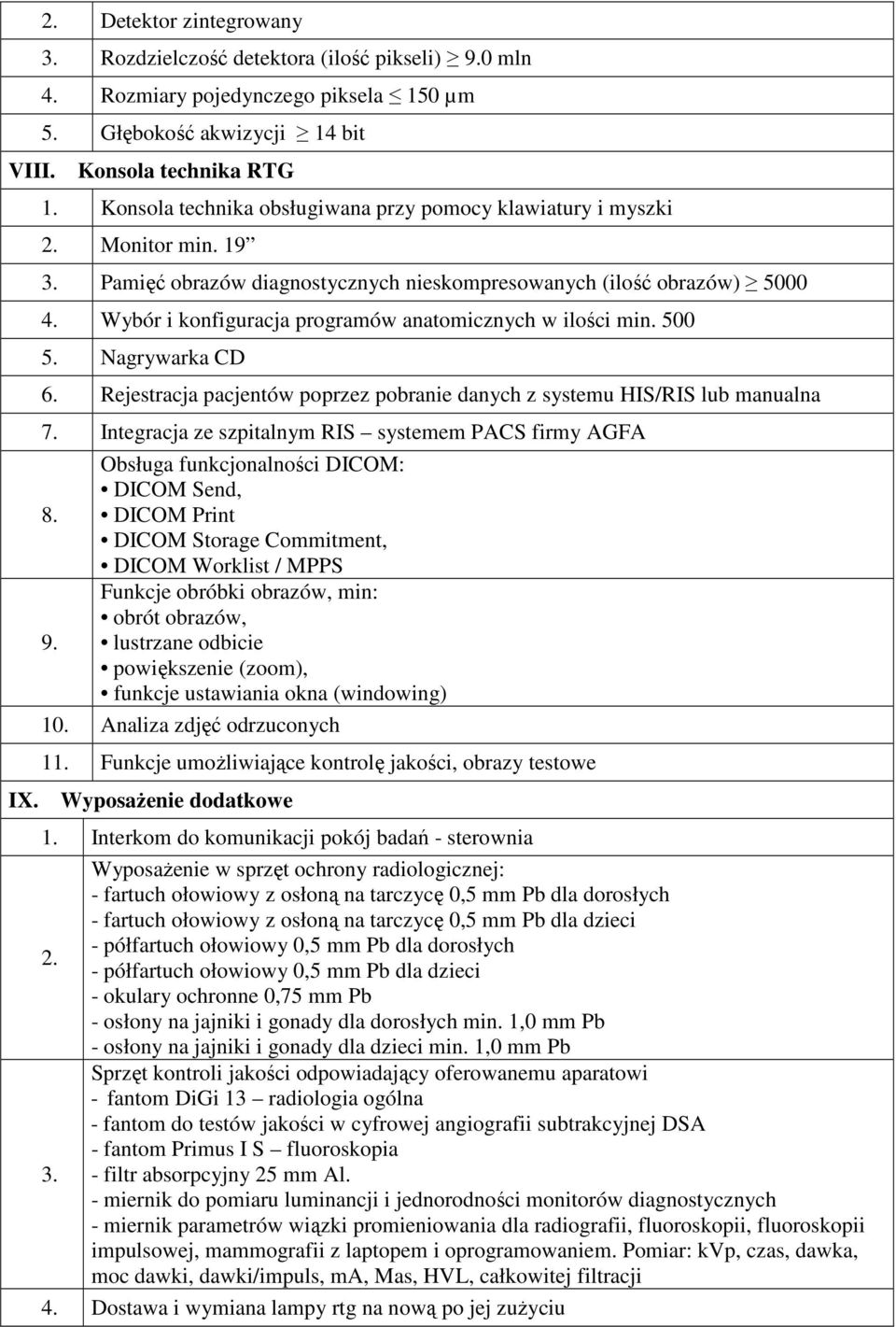

4 VIII. IX. 2. Detektor zintegrowany 3. Rozdzielczość detektora (ilość pikseli) 9.0 mln 4. Rozmiary pojedynczego piksela 150 µm 5. Głębokość akwizycji 14 bit Konsola technika RTG 1. Konsola technika obsługiwana przy pomocy klawiatury i myszki 2. Monitor min Pamięć obrazów diagnostycznych nieskompresowanych (ilość obrazów) Wybór i konfiguracja programów anatomicznych w ilości min Nagrywarka CD 6. Rejestracja pacjentów poprzez pobranie danych z systemu HIS/RIS lub manualna 7. Integracja ze szpitalnym RIS systemem PACS firmy AGFA Obsługa funkcjonalności DICOM: DICOM Send, 8. DICOM Print DICOM Storage Commitment, DICOM Worklist / MPPS Funkcje obróbki obrazów, min: obrót obrazów, 9. lustrzane odbicie powiększenie (zoom), funkcje ustawiania okna (windowing) 10. Analiza zdjęć odrzuconych 11. Funkcje umoŝliwiające kontrolę jakości, obrazy testowe WyposaŜenie dodatkowe 1. Interkom do komunikacji pokój badań - sterownia WyposaŜenie w sprzęt ochrony radiologicznej: - fartuch ołowiowy z osłoną na tarczycę 0,5 mm Pb dla dorosłych - fartuch ołowiowy z osłoną na tarczycę 0,5 mm Pb dla dzieci - półfartuch ołowiowy 0,5 mm Pb dla dorosłych 2. - półfartuch ołowiowy 0,5 mm Pb dla dzieci - okulary ochronne 0,75 mm Pb - osłony na jajniki i gonady dla dorosłych min. 1,0 mm Pb - osłony na jajniki i gonady dla dzieci min. 1,0 mm Pb Sprzęt kontroli jakości odpowiadający oferowanemu aparatowi - fantom DiGi 13 radiologia ogólna - fantom do testów jakości w cyfrowej angiografii subtrakcyjnej DSA - fantom Primus I S fluoroskopia 3. - filtr absorpcyjny 25 mm Al. - miernik do pomiaru luminancji i jednorodności monitorów diagnostycznych - miernik parametrów wiązki promieniowania dla radiografii, fluoroskopii, fluoroskopii impulsowej, mammografii z laptopem i oprogramowaniem. Pomiar: kvp, czas, dawka, moc dawki, dawki/impuls, ma, Mas, HVL, całkowitej filtracji 4. Dostawa i wymiana lampy rtg na nową po jej zuŝyciu

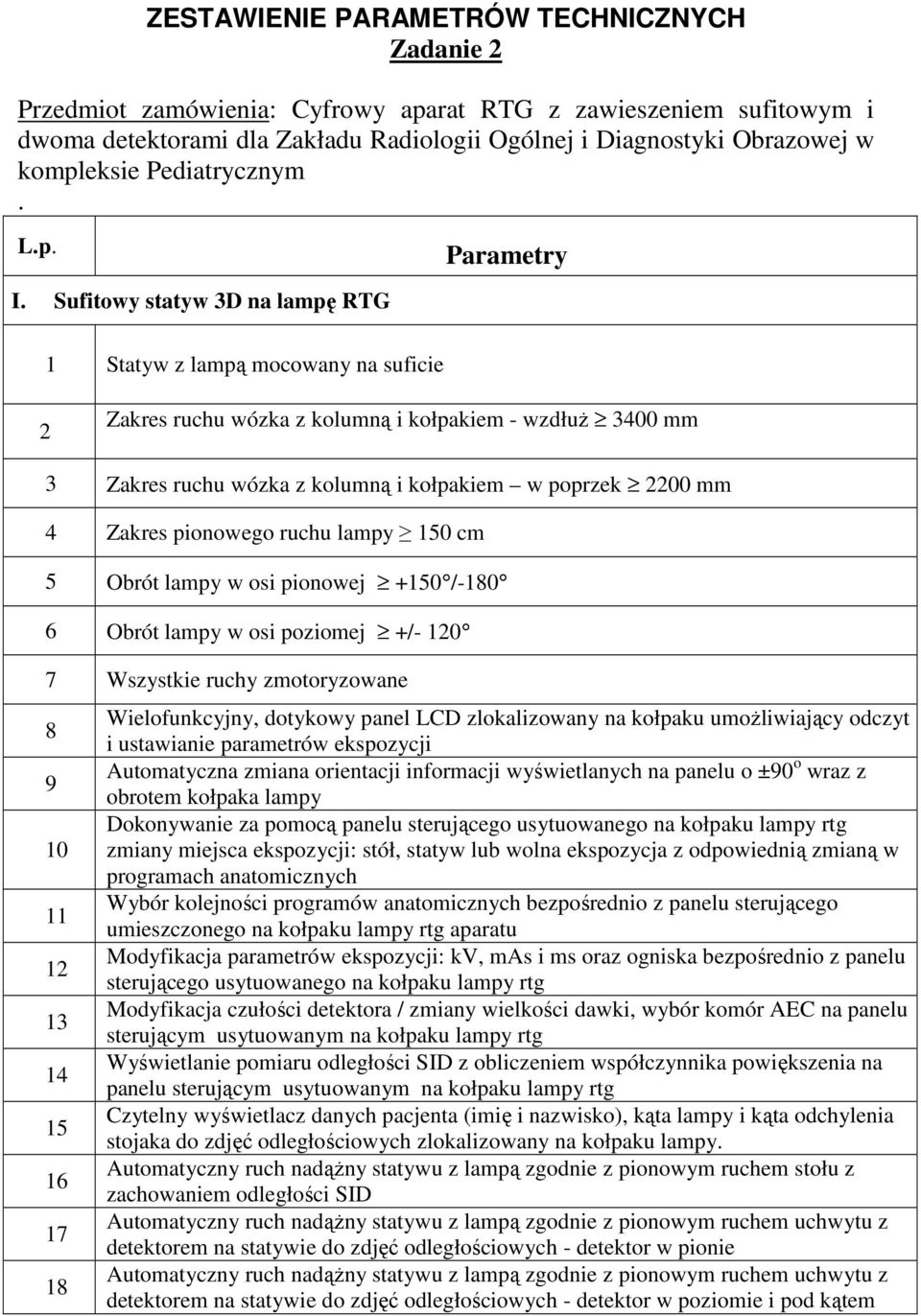

5 ZESTAWIENIE PARAMETRÓW TECHNICZNYCH Zadanie 2 Przedmiot zamówienia: Cyfrowy aparat RTG z zawieszeniem sufitowym i dwoma detektorami dla Zakładu Radiologii Ogólnej i Diagnostyki Obrazowej w kompleksie Pediatrycznym. L.p. I. Sufitowy statyw 3D na lampę RTG Parametry 1 Statyw z lampą mocowany na suficie 2 Zakres ruchu wózka z kolumną i kołpakiem - wzdłuŝ 3400 mm 3 Zakres ruchu wózka z kolumną i kołpakiem w poprzek 2200 mm 4 Zakres pionowego ruchu lampy 150 cm 5 Obrót lampy w osi pionowej +150 / Obrót lampy w osi poziomej +/ Wszystkie ruchy zmotoryzowane Wielofunkcyjny, dotykowy panel LCD zlokalizowany na kołpaku umoŝliwiający odczyt i ustawianie parametrów ekspozycji Automatyczna zmiana orientacji informacji wyświetlanych na panelu o ±90 o wraz z obrotem kołpaka lampy Dokonywanie za pomocą panelu sterującego usytuowanego na kołpaku lampy rtg zmiany miejsca ekspozycji: stół, statyw lub wolna ekspozycja z odpowiednią zmianą w programach anatomicznych Wybór kolejności programów anatomicznych bezpośrednio z panelu sterującego umieszczonego na kołpaku lampy rtg aparatu Modyfikacja parametrów ekspozycji: kv, mas i ms oraz ogniska bezpośrednio z panelu sterującego usytuowanego na kołpaku lampy rtg Modyfikacja czułości detektora / zmiany wielkości dawki, wybór komór AEC na panelu sterującym usytuowanym na kołpaku lampy rtg Wyświetlanie pomiaru odległości SID z obliczeniem współczynnika powiększenia na panelu sterującym usytuowanym na kołpaku lampy rtg Czytelny wyświetlacz danych pacjenta (imię i nazwisko), kąta lampy i kąta odchylenia stojaka do zdjęć odległościowych zlokalizowany na kołpaku lampy. Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem stołu z zachowaniem odległości SID Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem uchwytu z detektorem na statywie do zdjęć odległościowych - detektor w pionie Automatyczny ruch nadąŝny statywu z lampą zgodnie z pionowym ruchem uchwytu z detektorem na statywie do zdjęć odległościowych - detektor w poziomie i pod kątem

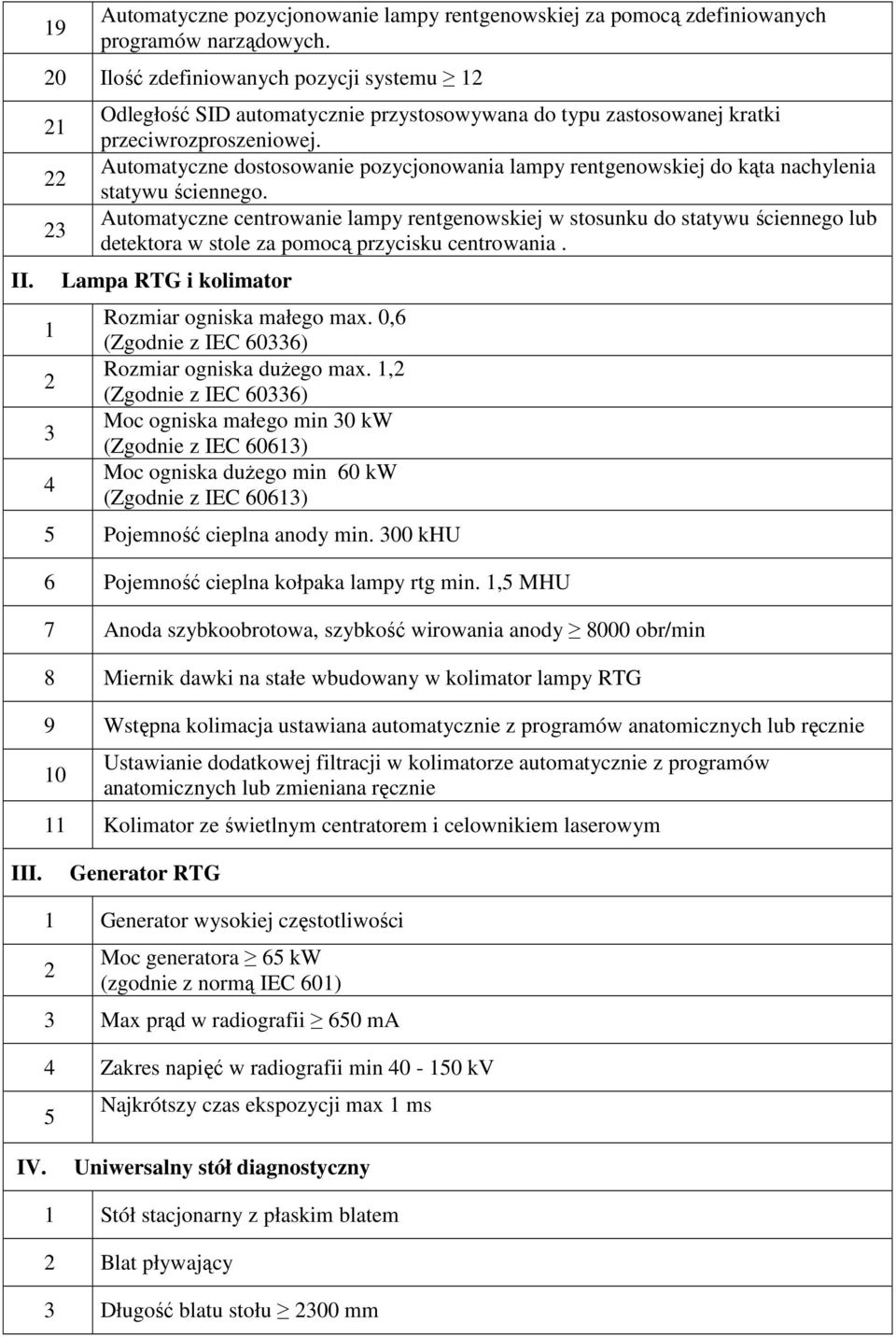

6 II. 19 Automatyczne pozycjonowanie lampy rentgenowskiej za pomocą zdefiniowanych programów narządowych. 20 Ilość zdefiniowanych pozycji systemu Odległość SID automatycznie przystosowywana do typu zastosowanej kratki przeciwrozproszeniowej. Automatyczne dostosowanie pozycjonowania lampy rentgenowskiej do kąta nachylenia statywu ściennego. Automatyczne centrowanie lampy rentgenowskiej w stosunku do statywu ściennego lub detektora w stole za pomocą przycisku centrowania. Lampa RTG i kolimator Rozmiar ogniska małego max. 0,6 (Zgodnie z IEC 60336) Rozmiar ogniska duŝego max. 1,2 (Zgodnie z IEC 60336) Moc ogniska małego min 30 kw (Zgodnie z IEC 60613) Moc ogniska duŝego min 60 kw (Zgodnie z IEC 60613) 5 Pojemność cieplna anody min. 300 khu 6 Pojemność cieplna kołpaka lampy rtg min. 1,5 MHU 7 Anoda szybkoobrotowa, szybkość wirowania anody 8000 obr/min 8 Miernik dawki na stałe wbudowany w kolimator lampy RTG 9 Wstępna kolimacja ustawiana automatycznie z programów anatomicznych lub ręcznie 10 Ustawianie dodatkowej filtracji w kolimatorze automatycznie z programów anatomicznych lub zmieniana ręcznie 11 Kolimator ze świetlnym centratorem i celownikiem laserowym III. Generator RTG 1 Generator wysokiej częstotliwości 2 Moc generatora 65 kw (zgodnie z normą IEC 601) 3 Max prąd w radiografii 650 ma 4 Zakres napięć w radiografii min kv 5 Najkrótszy czas ekspozycji max 1 ms IV. Uniwersalny stół diagnostyczny 1 Stół stacjonarny z płaskim blatem 2 Blat pływający 3 Długość blatu stołu 2300 mm

7 4 Szerokość blatu stołu 750 mm 5 Zakres ruchu wzdłuŝnego blatu 800 mm 6 Zakres ruchu poprzecznego blatu 240 mm 7 Max obciąŝenie stołu 200 kg 8 Odległość płyta stołu detektor 65 mm Minimalna wysokość blatu od podłogi 52 cm Maksymalna wysokość blatu od podłogi 90 cm Pochłanialność blatu - ekwiwalent Al. 0,8 mm Kratka przeciwrozproszeniowa stała, moŝliwość wyciągania i wymiany bez pomocy narzędzi. Rozdzielczość 70 linii/cm 13 Układ AEC w stole Przełączniki noŝne do sterowania wysokością stołu oraz do zwalniania hamulców blatu (ruch w kierunku wzdłuŝnym i poprzecznym) Automatyczny ruch nadąŝny detektora w stole za ruchem lampy wzdłuŝ stołu z zachowaniem synchronizacji promień centralny środek detektora Automatyczny ruch nadąŝny detektora w stole podczas kątowania lampy z zachowaniem synchronizacji promień centralny środek detektora 17 Pas uciskowy wykonany z materiału przezroczystego dla promieniowania RTG 18 Uchwyt dla pacjenta V. Statyw do zdjęć odległościowych 1 Statyw mocowany do podłogi 2 Minimalna moŝliwa odległość środka panela, licząc od podłogi 430 mm 3 Maksymalna moŝliwa odległość środka panela, licząc od podłogi 1650 mm 4 Układ AEC w statywie 5 Kratka przeciwrozproszeniowa. Rozdzielczość 70 linii/cm 6 MoŜliwość wyciągania i wymiany kratki bez pomocy narzędzi 7 Pochłanialność płyty statywu ekwiwalent Al. 0,6 mm 8 Odległość płyta statywu powierzchnia detektora max 50 mm 9 Uchwyty boczne i uchwyt górny ułatwiający zdjęcia w projekcjach PA i bocznych VI. Płaski detektor cyfrowy w stole oraz do ekspozycji poza stołem 1 Wymiary detektora [cm] 43 x 35

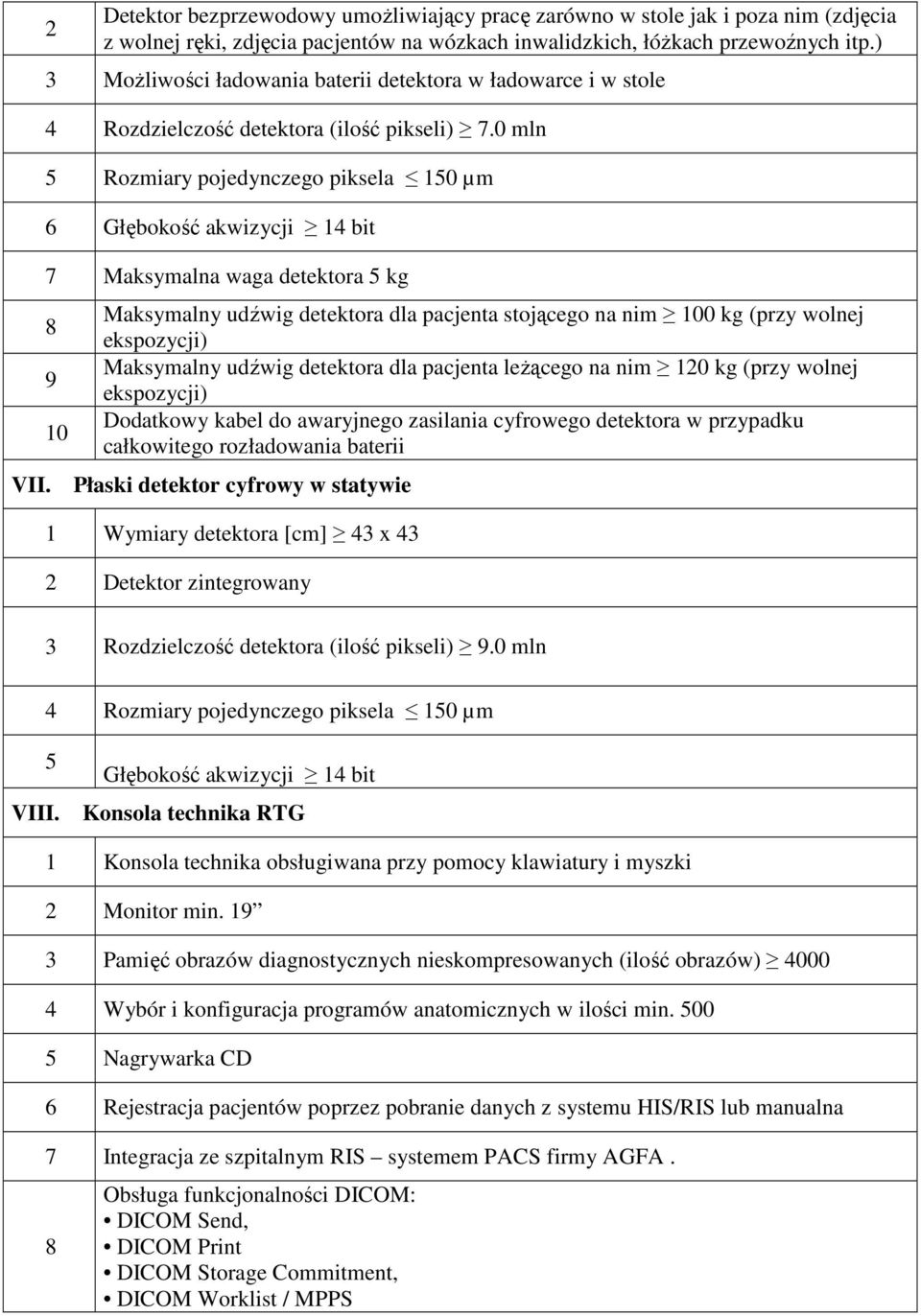

8 VII. 2 Detektor bezprzewodowy umoŝliwiający pracę zarówno w stole jak i poza nim (zdjęcia z wolnej ręki, zdjęcia pacjentów na wózkach inwalidzkich, łóŝkach przewoźnych itp.) 3 MoŜliwości ładowania baterii detektora w ładowarce i w stole 4 Rozdzielczość detektora (ilość pikseli) 7.0 mln 5 Rozmiary pojedynczego piksela 150 µm 6 Głębokość akwizycji 14 bit 7 Maksymalna waga detektora 5 kg Maksymalny udźwig detektora dla pacjenta stojącego na nim 100 kg (przy wolnej ekspozycji) Maksymalny udźwig detektora dla pacjenta leŝącego na nim 120 kg (przy wolnej ekspozycji) Dodatkowy kabel do awaryjnego zasilania cyfrowego detektora w przypadku całkowitego rozładowania baterii Płaski detektor cyfrowy w statywie 1 Wymiary detektora [cm] 43 x 43 2 Detektor zintegrowany 3 Rozdzielczość detektora (ilość pikseli) 9.0 mln 4 Rozmiary pojedynczego piksela 150 µm 5 VIII. Głębokość akwizycji 14 bit Konsola technika RTG 1 Konsola technika obsługiwana przy pomocy klawiatury i myszki 2 Monitor min Pamięć obrazów diagnostycznych nieskompresowanych (ilość obrazów) Wybór i konfiguracja programów anatomicznych w ilości min Nagrywarka CD 6 Rejestracja pacjentów poprzez pobranie danych z systemu HIS/RIS lub manualna 7 Integracja ze szpitalnym RIS systemem PACS firmy AGFA. 8 Obsługa funkcjonalności DICOM: DICOM Send, DICOM Print DICOM Storage Commitment, DICOM Worklist / MPPS

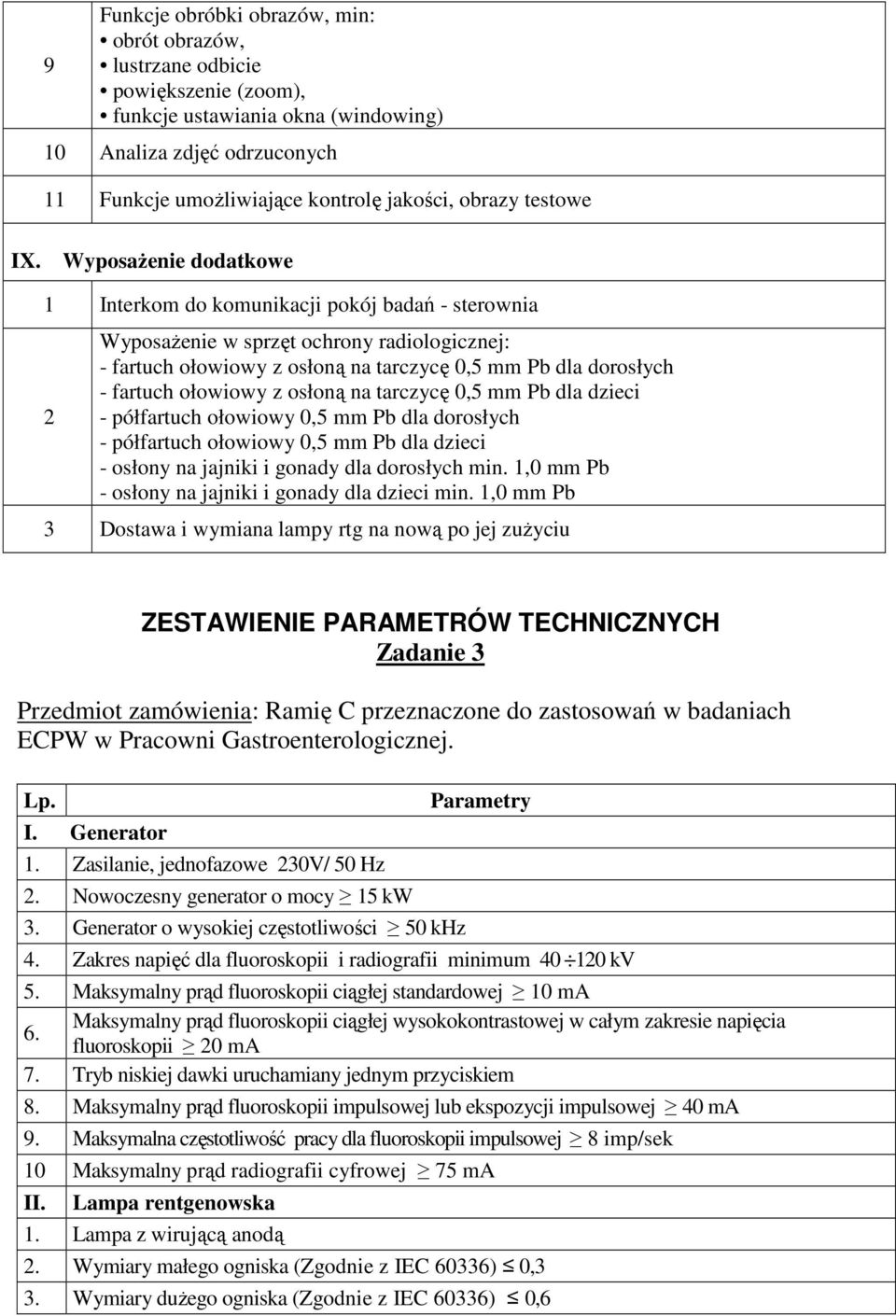

9 9 Funkcje obróbki obrazów, min: obrót obrazów, lustrzane odbicie powiększenie (zoom), funkcje ustawiania okna (windowing) 10 Analiza zdjęć odrzuconych 11 Funkcje umoŝliwiające kontrolę jakości, obrazy testowe IX. WyposaŜenie dodatkowe 1 Interkom do komunikacji pokój badań - sterownia 2 WyposaŜenie w sprzęt ochrony radiologicznej: - fartuch ołowiowy z osłoną na tarczycę 0,5 mm Pb dla dorosłych - fartuch ołowiowy z osłoną na tarczycę 0,5 mm Pb dla dzieci - półfartuch ołowiowy 0,5 mm Pb dla dorosłych - półfartuch ołowiowy 0,5 mm Pb dla dzieci - osłony na jajniki i gonady dla dorosłych min. 1,0 mm Pb - osłony na jajniki i gonady dla dzieci min. 1,0 mm Pb 3 Dostawa i wymiana lampy rtg na nową po jej zuŝyciu ZESTAWIENIE PARAMETRÓW TECHNICZNYCH Zadanie 3 Przedmiot zamówienia: Ramię C przeznaczone do zastosowań w badaniach ECPW w Pracowni Gastroenterologicznej. Lp. I. Generator 1. Zasilanie, jednofazowe 230V/ 50 Hz 2. Nowoczesny generator o mocy 15 kw 3. Generator o wysokiej częstotliwości 50 khz Parametry 4. Zakres napięć dla fluoroskopii i radiografii minimum kv 5. Maksymalny prąd fluoroskopii ciągłej standardowej 10 ma 6. Maksymalny prąd fluoroskopii ciągłej wysokokontrastowej w całym zakresie napięcia fluoroskopii 20 ma 7. Tryb niskiej dawki uruchamiany jednym przyciskiem 8. Maksymalny prąd fluoroskopii impulsowej lub ekspozycji impulsowej 40 ma 9. Maksymalna częstotliwość pracy dla fluoroskopii impulsowej 8 imp/sek 10 Maksymalny prąd radiografii cyfrowej 75 ma II. Lampa rentgenowska 1. Lampa z wirującą anodą 2. Wymiary małego ogniska (Zgodnie z IEC 60336) 0,3 3. Wymiary duŝego ogniska (Zgodnie z IEC 60336) 0,6

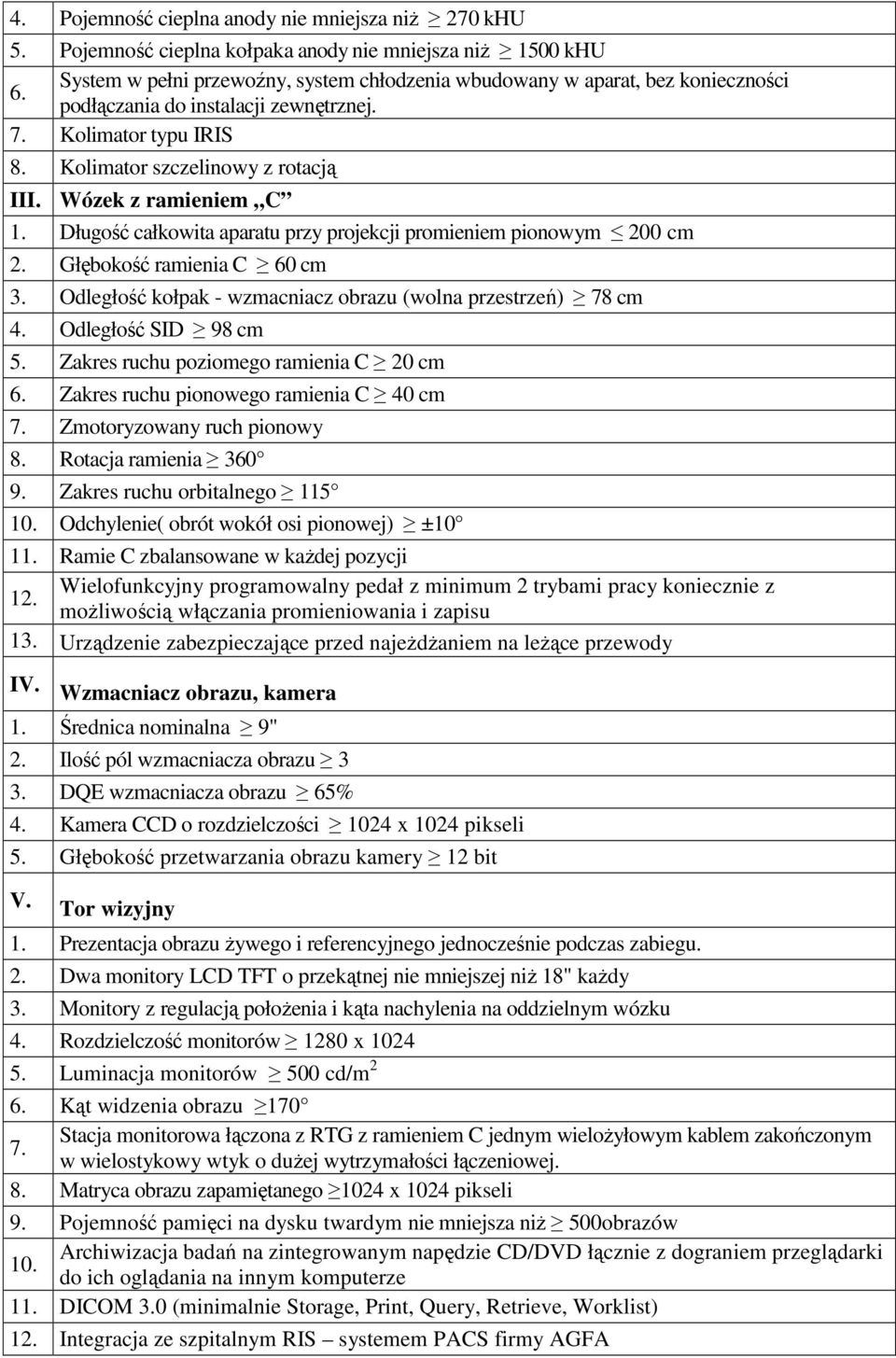

10 4. Pojemność cieplna anody nie mniejsza niŝ 270 khu 5. Pojemność cieplna kołpaka anody nie mniejsza niŝ 1500 khu 6. System w pełni przewoźny, system chłodzenia wbudowany w aparat, bez konieczności podłączania do instalacji zewnętrznej. 7. Kolimator typu IRIS 8. Kolimator szczelinowy z rotacją III. Wózek z ramieniem C 1. Długość całkowita aparatu przy projekcji promieniem pionowym 200 cm 2. Głębokość ramienia C 60 cm 3. Odległość kołpak - wzmacniacz obrazu (wolna przestrzeń) 78 cm 4. Odległość SID 98 cm 5. Zakres ruchu poziomego ramienia C 20 cm 6. Zakres ruchu pionowego ramienia C 40 cm 7. Zmotoryzowany ruch pionowy 8. Rotacja ramienia Zakres ruchu orbitalnego Odchylenie( obrót wokół osi pionowej) ± Ramie C zbalansowane w kaŝdej pozycji Wielofunkcyjny programowalny pedał z minimum 2 trybami pracy koniecznie z 12. moŝliwością włączania promieniowania i zapisu 13. Urządzenie zabezpieczające przed najeŝdŝaniem na leŝące przewody IV. Wzmacniacz obrazu, kamera 1. Średnica nominalna 9" 2. Ilość pól wzmacniacza obrazu 3 3. DQE wzmacniacza obrazu 65% 4. Kamera CCD o rozdzielczości 1024 x 1024 pikseli 5. Głębokość przetwarzania obrazu kamery 12 bit V. Tor wizyjny 1. Prezentacja obrazu Ŝywego i referencyjnego jednocześnie podczas zabiegu. 2. Dwa monitory LCD TFT o przekątnej nie mniejszej niŝ 18" kaŝdy 3. Monitory z regulacją połoŝenia i kąta nachylenia na oddzielnym wózku 4. Rozdzielczość monitorów 1280 x Luminacja monitorów 500 cd/m 2 6. Kąt widzenia obrazu Stacja monitorowa łączona z RTG z ramieniem C jednym wieloŝyłowym kablem zakończonym w wielostykowy wtyk o duŝej wytrzymałości łączeniowej. 8. Matryca obrazu zapamiętanego 1024 x 1024 pikseli 9. Pojemność pamięci na dysku twardym nie mniejsza niŝ 500obrazów 10. Archiwizacja badań na zintegrowanym napędzie CD/DVD łącznie z dograniem przeglądarki do ich oglądania na innym komputerze 11. DICOM 3.0 (minimalnie Storage, Print, Query, Retrieve, Worklist) 12. Integracja ze szpitalnym RIS systemem PACS firmy AGFA

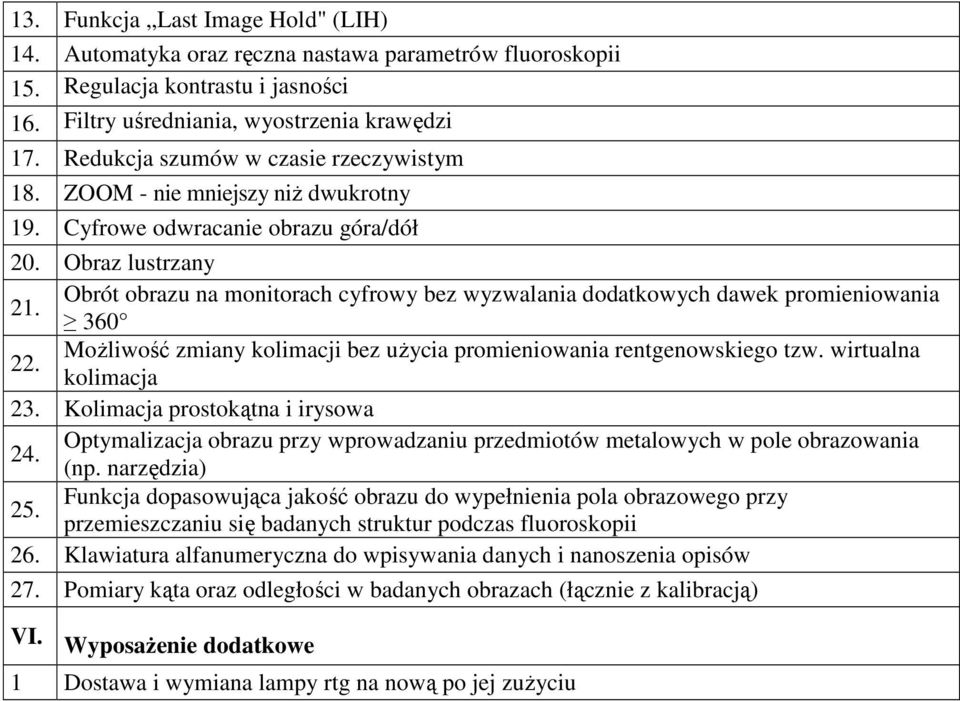

11 13. Funkcja Last Image Hold" (LIH) 14. Automatyka oraz ręczna nastawa parametrów fluoroskopii 15. Regulacja kontrastu i jasności 16. Filtry uśredniania, wyostrzenia krawędzi 17. Redukcja szumów w czasie rzeczywistym 18. ZOOM - nie mniejszy niŝ dwukrotny 19. Cyfrowe odwracanie obrazu góra/dół 20. Obraz lustrzany Obrót obrazu na monitorach cyfrowy bez wyzwalania dodatkowych dawek promieniowania MoŜliwość zmiany kolimacji bez uŝycia promieniowania rentgenowskiego tzw. wirtualna 22. kolimacja 23. Kolimacja prostokątna i irysowa Optymalizacja obrazu przy wprowadzaniu przedmiotów metalowych w pole obrazowania 24. (np. narzędzia) Funkcja dopasowująca jakość obrazu do wypełnienia pola obrazowego przy 25. przemieszczaniu się badanych struktur podczas fluoroskopii 26. Klawiatura alfanumeryczna do wpisywania danych i nanoszenia opisów 27. Pomiary kąta oraz odległości w badanych obrazach (łącznie z kalibracją) VI. WyposaŜenie dodatkowe 1 Dostawa i wymiana lampy rtg na nową po jej zuŝyciu
