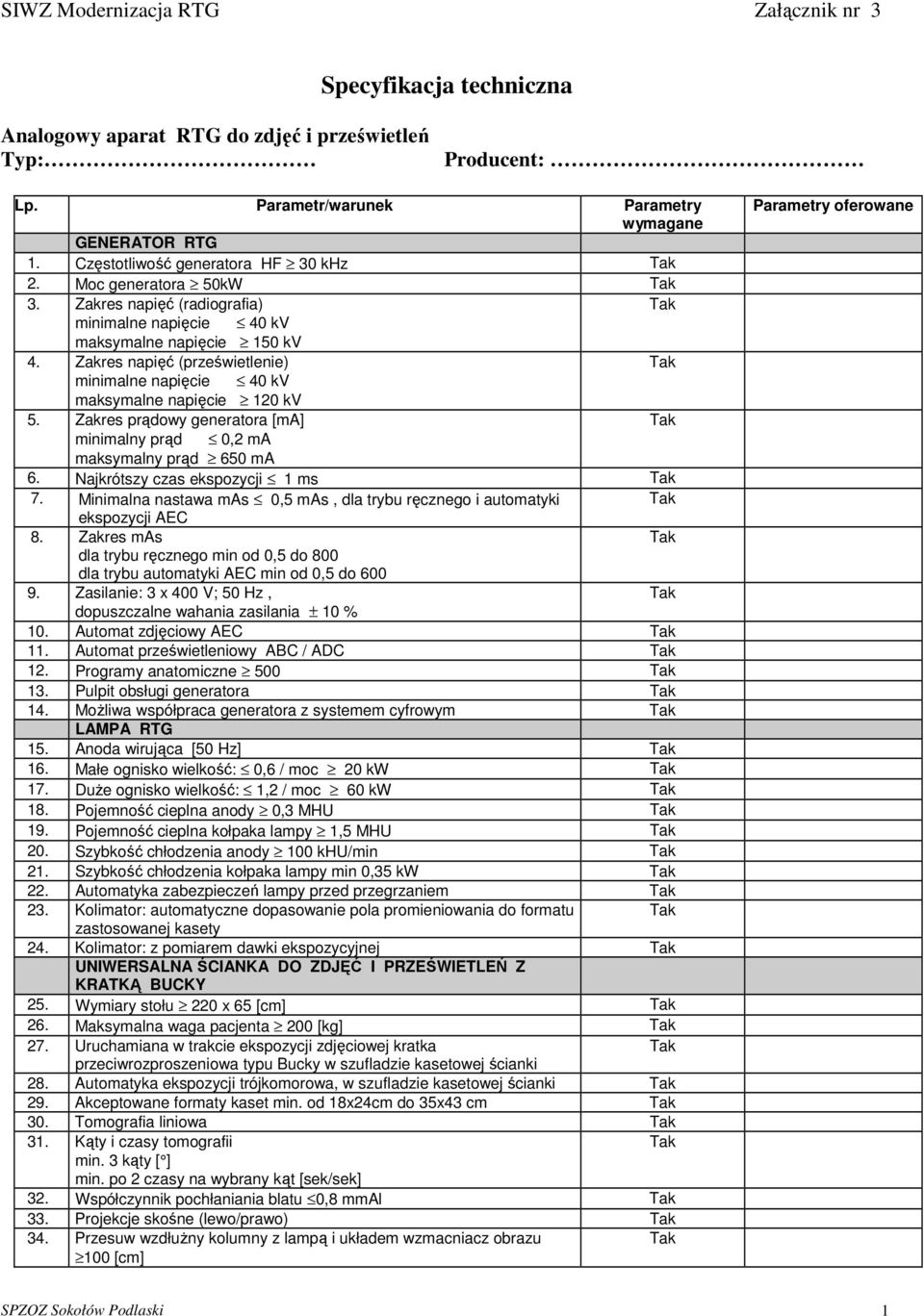

1 Specyfikacja techniczna Analogowy aparat RTG do zdjęć i prześwietleń GENERATOR RTG 1. Częstotliwość generatora HF 30 khz 2. Moc generatora 50kW 3. Zakres napięć (radiografia) minimalne napięcie 40 kv maksymalne napięcie 150 kv 4. Zakres napięć (prześwietlenie) minimalne napięcie 40 kv maksymalne napięcie 120 kv 5. Zakres prądowy generatora [ma] minimalny prąd 0,2 ma maksymalny prąd 650 ma 6. Najkrótszy czas ekspozycji 1 ms 7. Minimalna nastawa mas 0,5 mas, dla trybu ręcznego i automatyki ekspozycji AEC 8. Zakres mas dla trybu ręcznego min od 0,5 do 800 dla trybu automatyki AEC min od 0,5 do Zasilanie: 3 x 400 V; 50 Hz, dopuszczalne wahania zasilania ± 10 % 10. Automat zdjęciowy AEC 11. Automat prześwietleniowy ABC / ADC 12. Programy anatomiczne Pulpit obsługi generatora 14. MoŜliwa współpraca generatora z systemem cyfrowym LAMPA RTG 15. Anoda wirująca [50 Hz] 16. Małe ognisko wielkość: 0,6 / moc 20 kw 17. DuŜe ognisko wielkość: 1,2 / moc 60 kw 18. Pojemność cieplna anody 0,3 MHU 19. Pojemność cieplna kołpaka lampy 1,5 MHU 20. Szybkość chłodzenia anody 100 khu/min 21. Szybkość chłodzenia kołpaka lampy min 0,35 kw 22. Automatyka zabezpieczeń lampy przed przegrzaniem 23. Kolimator: automatyczne dopasowanie pola promieniowania do formatu zastosowanej kasety 24. Kolimator: z pomiarem dawki ekspozycyjnej UNIWERSALNA ŚCIANKA DO ZDJĘĆ I PRZEŚWIETLEŃ Z KRATKĄ BUCKY 25. Wymiary stołu 220 x 65 [cm] 26. Maksymalna waga pacjenta 200 [kg] 27. Uruchamiana w trakcie ekspozycji zdjęciowej kratka przeciwrozproszeniowa typu Bucky w szufladzie kasetowej ścianki 28. Automatyka ekspozycji trójkomorowa, w szufladzie kasetowej ścianki 29. Akceptowane formaty kaset min. od 18x24cm do 35x43 cm 30. Tomografia liniowa 31. Kąty i czasy tomografii min. 3 kąty [ ] min. po 2 czasy na wybrany kąt [sek/sek] 32. Współczynnik pochłaniania blatu 0,8 mmal 33. Projekcje skośne (lewo/prawo) 34. Przesuw wzdłuŝny kolumny z lampą i układem wzmacniacz obrazu 100 [cm] SPZOZ Sokołów Podlaski 1

2 35. Zdalnie sterowany ucisk pacjenta 36. Panel zdalnego sterowania ścianką umieszczony na blacie w sterowni, z pedałem wyzwalania prześwietlenia i radiografii oraz pulpitem generatora 37. Drugi panel sterowania ścianką umieszczony na wózku jezdnym, z pedałem wyzwalania prześwietlenia i radiografii. 38. Wykonywanie zdjęć promieniem poziomym w projekcji bocznej pacjenta leŝącego na stole ścianki TOR WIZYJNY 39. Średnica wzmacniacza obrazu 9" 40. Ilość dostępnych formatów wzmacniacza obrazu Całkowity współczynnik konwersji dla maksymalnego pola wzmacniacza obrazu min. 240 Cd*s / m 2 *Gy 42. Kamera CCD 43. Pamięć ostatniego obrazu [LIH] 44. Monitor LCD min. 18" na wózku w sali badań STATYW DO ZDJĘĆ ODLEGŁOŚCIOWYCH 45. Zakres ruchu szuflady kasetowej w pionie 150 [cm] 46. Uruchamiana w trakcie ekspozycji zdjęciowej kratka przeciwrozproszeniowa typu Bucky w szufladzie kasetowej statywu 47. Automatyka ekspozycji trójkomorowa, w szufladzie kasetowej statywu 48. Odległość film płyta przednia statywu 40 mm 49. Ekwiwalent Al. płyty przedniej statywu < 0,6 mmal 50. Akceptowane formaty kaset min. od 13x18cm do 35x43 cm 51. Obrót szuflady kasetowej statywu +90 / Wykonywanie zdjęć promieniem pionowym na statywie w poziomej pozycji szuflady kasetowej Wykonywanie zdjęć promieniem poziomym w projekcji bocznej pacjenta leŝącego na łóŝku szpitalnym lub siedzącego na wózku z uŝyciem statywu 54. Wykonywanie zdjęć promieniem poziomym na statywie z odległością ogniska lampy do powierzchni filmu ustawianą w zakresie od 100 do 180 cm WYPOSAśENIE DODATKOWE 55. Przewoźny stół pacjenta z blatem przepuszczalnym dla promieni rtg i regulowaną wysokością. 56. Stawiany na blacie ścianki uchwyt do zdjęć poziomym promieniem 57. Zestaw półfartuszków ochronnych do zdjęć płuc z dedykowanym wieszakiem 58. System komunikacji głosowej pomiędzy pacjentem i obsługą aparatu. ELEMENTY OCHRONY RADIOLOGICZNEJ ORAZ INFRASTRUKTURA KONIECZNA DO INSTALACJI APARATU 59. Drzwi rentgenoochronne szer. 90 cm szt Drzwi rentgenoochronne przesuwane szer. 110 cm szt Szyba rentgenoochronna 80x100 cm szt Przygotowanie podłoŝa pod instalację aparatu 31,9 m 2 (w tym wykładzina elektroprzewodząca) 63. Zabezpieczenie antypromienne ścian pracowni wg potrzeb aparatury (zalecana wizja lokalna) 64. Dostosowanie instalacji elektrycznej do potrzeb aparatury (zalecana wizja lokalna) 65. Kompletny fabrycznie nowy Aparat Rtg 66. MontaŜ i uruchomienie urządzenia wliczone w cenę oferty oraz dostarczenie protokołów testów akceptacyjnych 67. Dostawa do Zamawiającego wliczona w cenę oferty 68. Czas reakcji na zgłoszenia awarii max 48 h od momentu zgłoszenia 69. Maksymalny czas naprawy przedmiotu zamówienia max 10 dni 70. Szkolenia personelu 71. Autoryzowany serwis gwarancyjny i pogwarancyjny na terenie polski 72. Gwarancja min. 12 miesięcy 73. Dostępność części zamiennych min. 10 lat od daty dostawy 74. Dopuszczenie do obrotu zgodnie z ustawą z dnia 20 kwietnia 2004 r. o SPZOZ Sokołów Podlaski 2

3 75. Instrukcja obsługi w języku polskim Mammograf analogowy. Generator 1. Generatora HF 2. Zakres napięć Min kv 3. Zakres nastaw [mas] min mas 4. Automatyka AEC Lampa rtg 5. Ilość ognisk lampy RTG min Małe ognisko lampy RTG nie większe niŝ 0,1 7. DuŜe ognisko lampy RTG nie większe niŝ 0,3 8. Szybkość wirowania anody min obr/min 9. Pojemność cieplna anody min. 120 kj 10. Automatyczny dobór filtrów Statyw 11. Ramię C izocentryczne 12. Zmotoryzowany obrót ramienia min. +135, Zakres zmotoryzowanej regulacji wys. ramienia C min cm 14. Odległość SID [cm] 65 cm 15. Stolik do kaset 18X24 cm 16. Stolik do kaset 24x30 cm 17. Powiększenie min. 1,8x 18. Kompresja zmotoryzowana z siłą 200N 19. Szyba ołowiowa zintegrowana z pulpitem generatora 20. MoŜliwość współpracy z systemem biopsji stereotaktycznej 21. MoŜliwość współpracy z mammotomem WYPOSAśENIE DODATKOWE 22. Kaseta do mammografii z foliami wzmacniającymi 18x24 cm szt Kaseta do mammografii z foliami wzmacniającymi 24x30 cm szt Fantom mammograficzny 25. Siatka do kontroli kaset mammograficznych 26. Osłona na tarczycę szt Półfartuszek ochronny dla dorosłych szt. 1 ELEMENTY OCHRONY RADIOLOGICZNEJ ORAZ INFRASTRUKTURA KONIECZNA DO INSTALACJI APARATU 28. Drzwi rentgenoochronne szer. 90 cm szt Przygotowanie podłoŝa pod instalację aparatu 12,4 m 2 (w tym wykładzina elektroprzewodząca) 30. Zabezpieczenie antypromienne ścian pracowni wg potrzeb aparatury (zalecana wizja lokalna) 31. Dostosowanie instalacji elektrycznej do potrzeb aparatury (zalecana wizja lokalna) 32. Zapewnienie wentylacji pracowni mammograficznej wg obowiązujących przepisów (zalecana wizja lokalna) 33. Kompletny fabrycznie nowy mammograf 34. MontaŜ i uruchomienie urządzenia wliczone w cenę oferty oraz dostarczenie protokołów badań i rozruchu 35. Dostawa do Zamawiającego wliczona w cenę oferty 36. Czas reakcji na zgłoszenia awarii max 48 h od momentu zgłoszenia 37. Maksymalny czas naprawy przedmiotu zamówienia max 10 dni 38. Szkolenia personelu 39. Autoryzowany serwis gwarancyjny i pogwarancyjny na terenie polski 40. Gwarancja min. 12 miesięcy 41. Dostępność części zamiennych min. 10 lat od daty dostawy SPZOZ Sokołów Podlaski 3

4 42. Dopuszczenie do obrotu zgodnie z ustawą z dnia 20 kwietnia 2004 r. o 43. Instrukcja obsługi w języku polskim Pantomograf Generator 1. Generator HF częstotliwość Min. 70 Hz 2. Zakres napięć Min kv 3. Zakres prądów Min ma 4. Zakres czasów (pantomografia) Min s. Lampa rtg 5. Ognisko lampy RTG (wg IEC 336) 0,5x0,5mm 6. Filtracja całkowita min. 2,7 mmal Statyw 7. Pozycjonowanie pacjenta przy bezpośrednim kontakcie wzrokowym (bez uŝycia lustra) 8. Linie pozycjonujące laserowe Min. 3 linie 9. Zmechanizowany przesuw podbródka pacjenta przy pozycjonowaniu 10. Zmotoryzowany ruch głowicy w pionie 11. Automatyczne ustawienie kasety (do pozycji startowej i po wykonaniu ekspozycji) 12. Program dziecięcy 13. Zdjęcia warstwowe zatok. 14. Zdjęcia stawów skroniowo-ŝuchwowych w zwarciu i rozwarciu 15. Segmentacja pionowa zdjęć 16. Stałe powiększenie obrazu pantomograficznego 17. Licznik ekspozycji 18. Pamięć parametrów ekspozycji 19. MoŜliwość wykonywania badań pacjentom niepełnosprawnym (na wózkach) 20. Kaseta sztywna do pantomografu 15 x 30 cm szt Kompletny fabrycznie nowy pantomograf 22. MontaŜ i uruchomienie urządzenia wliczone w cenę oferty oraz dostarczenie protokołów badań i rozruchu 23. Dostawa do Zamawiającego wliczona w cenę oferty 24. Czas reakcji na zgłoszenia awarii max 48 h od momentu zgłoszenia 25. Maksymalny czas naprawy przedmiotu zamówienia max 10 dni 26. Szkolenia personelu 27. Autoryzowany serwis gwarancyjny i pogwarancyjny na terenie polski 28. Gwarancja min. 12 miesięcy 29. Dostępność części zamiennych min. 10 lat od daty dostawy 30. Dopuszczenie do obrotu zgodnie z ustawą z dnia 20 kwietnia 2004 r. o 31. Instrukcja obsługi w języku polskim Automatyczna wywoływarka do błon RTG do klasycznych i mammograficznych WYWOŁYWARKA 1. Konstrukcja dedykowana filmom mammograficznym 2. Regulacja czasu obróbki niedostępna dla osób postronnych 3. Regeneracja automatyczna odczynników na podstawie pomiaru długości filmu SPZOZ Sokołów Podlaski 4

5 4. Suszenie filmów wyłącznie gorącym powietrzem 5. Wydajność obróbki filmów określona dla formatu 24 x 30 cm min. 120 filmów/h 6. Pojemność tanków regeneracyjnych - min. 20 l. 7. Pojemność tanków w automacie min. 8 l. 8. Podstawa pod automat 9. Filtr wodny w przeźroczystej obudowie z zaworem odcinającym 10. Szerokość szczeliny wejściowej min. 350 mm 11. Wbudowany fabrycznie filtr wywoływacza 12. Autonomiczny układ wentylacji 13. MoŜliwość montaŝu przez ścianę WYPOSAśENIE 14. Przepust kasetowy z pracowni mammograficznej 15. Lampy ciemniowe szt Kompletna fabrycznie nowa wywoływarka 17. MontaŜ i uruchomienie urządzenia wliczone w cenę oferty oraz dostarczenie protokołów testów akceptacyjnych 18. Dostawa do Zamawiającego wliczona w cenę oferty 19. Czas reakcji na zgłoszenia awarii max 48 h od momentu zgłoszenia 20. Maksymalny czas naprawy przedmiotu zamówienia max 10 dni 21. Szkolenia personelu 22. Autoryzowany serwis gwarancyjny i pogwarancyjny na terenie polski 23. Gwarancja min. 12 miesięcy 24. Dostępność części zamiennych min. 10 lat od daty dostawy 25. Dopuszczenie do obrotu zgodnie z ustawą z dnia 20 kwietnia 2004 r. o 26. Instrukcja obsługi w języku polskim Automatyczna wywoływarka do błon RTG do klasycznych WYWOŁYWARKA 1. Regulacja czasu obróbki niedostępna dla osób postronnych 2. Regeneracja automatyczna odczynników na podstawie pomiaru długości filmu 3. Suszenie filmów wyłącznie gorącym powietrzem 4. Wydajność obróbki filmów określona dla formatu 24 x 30 cm min. 120 filmów/h 5. Pojemność tanków regeneracyjnych - min. 20 l. 6. Pojemność tanków w automacie min. 8 l. 7. Podstawa pod automat 8. Filtr wodny w przeźroczystej obudowie z zaworem odcinającym 9. Szerokość szczeliny wejściowej min. 350 mm 10. Wbudowany fabrycznie filtr wywoływacza 11. Autonomiczny układ wentylacji 12. MoŜliwość montaŝu przez ścianę 13. Kompletna fabrycznie nowa wywoływarka 14. MontaŜ i uruchomienie urządzenia wliczone w cenę oferty oraz dostarczenie protokołów testów akceptacyjnych 15. Dostawa do Zamawiającego wliczona w cenę oferty 16. Czas reakcji na zgłoszenia awarii max 48 h od momentu zgłoszenia 17. Maksymalny czas naprawy przedmiotu zamówienia max 10 dni 18. Szkolenia personelu 19. Autoryzowany serwis gwarancyjny i pogwarancyjny na terenie polski 20. Gwarancja min. 12 miesięcy 21. Dostępność części zamiennych min. 10 lat od daty dostawy SPZOZ Sokołów Podlaski 5

6 22. Dopuszczenie do obrotu zgodnie z ustawą z dnia 20 kwietnia 2004 r. o 23. Instrukcja obsługi w języku polskim Brak opisu w kolumnie będzie traktowany jako brak danego parametru w oferowanej konfiguracji urządzenia. Niespełnienie któregokolwiek z parametrów, spowoduje odrzucenie oferty. Zakres prac budowlanych związanych z modernizacją pracowni RTG Przedmiar robót miejscowość, data pieczęć i podpis osoby uprawnionej SPZOZ Sokołów Podlaski 6
