1 Wykres i s dla pary wodnej Przykłady wykorzystania

2 Obszar pary przegrzanej na wykresie i s znajduje się powyżej wyróżnionej, grubej czarnej linii, zwanej linią nasycenia pary. Do wyznaczenia wartości entalpii właściwej i (lub) entropii właściwej pary przegrzanej konieczna jest znajomość dwóch parametrów termicznych pary (najczęściej ciśnienia itemperatury) Obszar pary przegrzanej

3 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa.

4 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa. t=300 C

5 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa. t=300 C p=0,1mpa

6 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa. t=300 C p=0,1mpa

7 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa. i=3075kj/kg 3075 t=300 C p=0,1mpa

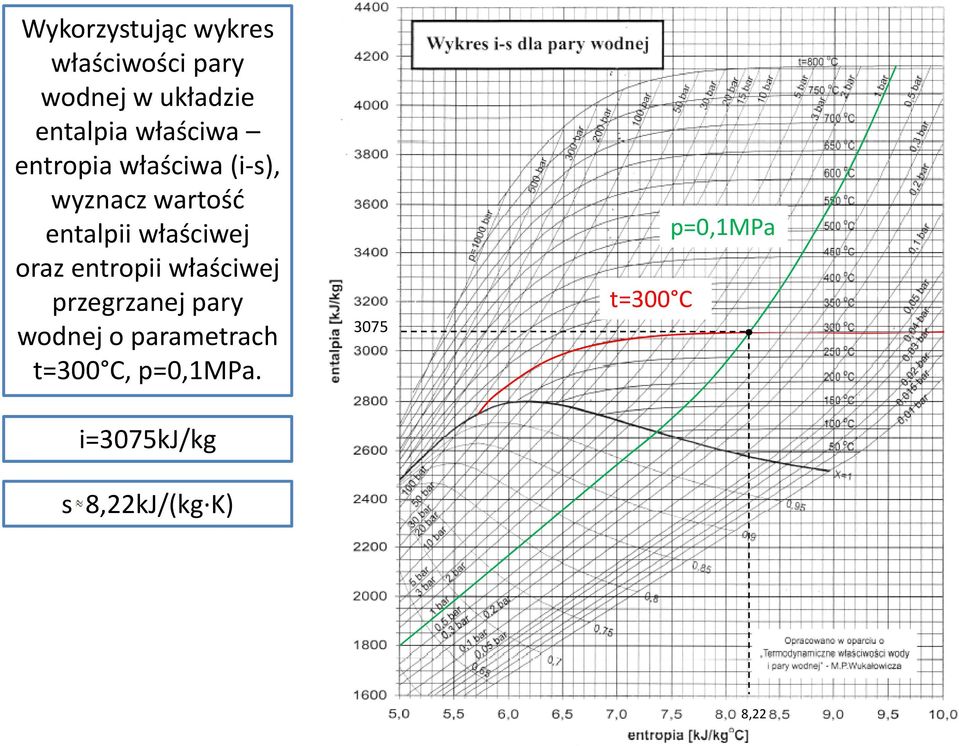

8 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej przegrzanej pary wodnej o parametrach t=300 C, p01mpa p=0,1mpa. i=3075kj/kg s 8,22kJ/(kg K) 3075 t=300 C p=0,1mpa 8,22

9 Obszar pary mokrej na wykresie i s znajduje się poniżej wyróżnionej, grubej czarnej linii, zwanej linią nasycenia pary. Do wyznaczenia Obszar pary przegrzanej wartości entalpii właściwej i (lub) entropiiwłaściwej pary mokrej konieczna jest znajomość dwóch parametrów pary Obszar pary (najczęściej ciśnienia mokrej i stopnia suchości lub temperatury i stopnia suchości pary)

10 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej pary mokrej o parametrach p01mpax095 p=0,1mpa, x=0,95.

11 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej pary mokrej o parametrach p01mpax095 p=0,1mpa, x=0,95. p=0,1mpa

12 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej pary mokrej o parametrach p01mpax095 p=0,1mpa, x=0,95. p=0,1mpa x=0,95

13 Wykorzystując wykres właściwości pary wodnej w układzie entalpia właściwa entropia właściwa (i s), wyznacz wartość entalpii właściwej oraz entropii właściwej pary mokrej o parametrach p01mpax095 p=0,1mpa, x=0,95. p=0,1mpa i=2562kj/kg s 7,06kJ/(kg K) 2562 x=0,95 7,06

14 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres.

15 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. p=8mpa

16 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. 1 t=500 C p=8mpa

17 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. 1 t=500 C p=8mpa

18 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. 1 2s t=500 C p=8mpa p=0,05bar

19 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. 1 2s t=500 C p=8mpa p=0,05bar 1 2s: Adiabata odwracalna

20 Do turbiny dopływa para przegrzana o parametrach p1=8mpa, t1=500 C. Para rozpręża się do ciśnienia p2=0,05bar. Wykorzystując wykres właściwości pary wodnej w układzie i s, wyznacz wartość entalpii właściwej, entropii właściwej oraz stopień suchości pary wylotowej z turbiny dla odwracalnej oraz dla nieodwracalnej, gdy sprawność wewnętrzna turbiny wynosi 85%. Nanieś wymienione przemiany na wykres. 1 2s t=500 C p=8mpa p=0,05bar s: Adiabata odwracalna 6,73

21 Wykorzystując równanie na sprawność wewnętrzną dla silnika (turbiny): ηit=(i 1 i 2 )/(i 1 i 2s ) podstawiając, i 1 =3400 kj/kg i 2s =2051 kj/kg ηit=0,85 uzyskuje się: i 2 =2253 kj/kg Nanosimy tę izentalpę na wykres i w punkcie przecięcia z odpowiednią izobarą znajdujemy punkt 2. Wrysowujemy następnie przemianę rzeczywistą (adiabatę nieodwracalną). Możemy dodatkowo odczytać stopień suchości i entropię właściwą 1 2s t=500 C p=8mpa p=0,05bar s: Adiabata odwracalna 6,73

22 Wykorzystując równanie na sprawność wewnętrzną dla silnika (turbiny): ηit=(i 1 i 2 )/(i 1 i 2s ) podstawiając, i 1 =3400 kj/kg i 2s =2051 kj/kg ηit=0,85 uzyskuje się: i 2 =2253 kj/kg Nanosimy tę izentalpę na wykres i w punkcie przecięcia z odpowiednią izobarą znajdujemy punkt 2. 1 t=500 C p=8mpa p=0,05bar s s: Adiabata odwracalna 2 6,73

23 Wykorzystując równanie na sprawność wewnętrzną dla silnika (turbiny): ηit=(i 1 i 2 )/(i 1 i 2s ) podstawiając, i 1 =3400 kj/kg i 2s =2051 kj/kg ηit=0,85 uzyskuje się: i 2 =2253 kj/kg Nanosimy tę izentalpę na wykres i w punkcie przecięcia z odpowiednią izobarą znajdujemy punkt 2. Można teraz wrysować przebieg rzeczywistej t=500 C p=8mpa p=0,05bar 1 2: Adiabata nieodwracalna 2s 2 przemiany s: Adiabata odwracalna 6,73

24 Wykorzystując równanie na sprawność wewnętrzną dla silnika (turbiny): ηit=(i 1 i 2 )/(i 1 i 2s ) podstawiając, i 1 =3400 kj/kg i 2s =2051 kj/kg ηit=0,85 uzyskuje się: i 2 =2253 kj/kg Nanosimy tę izentalpę na wykres i w punkcie przecięcia z odpowiednią izobarą znajdujemy punkt 2. Można teraz wrysować przebieg rzeczywistej przemiany. Można również odczytać stopień suchości pary i entropię właściwą s t=500 C p=8mpa p=0,05bar 2 1 2: Adiabata nieodwracalna s: Adiabata x=0,87 odwracalna 6,73 7,39
