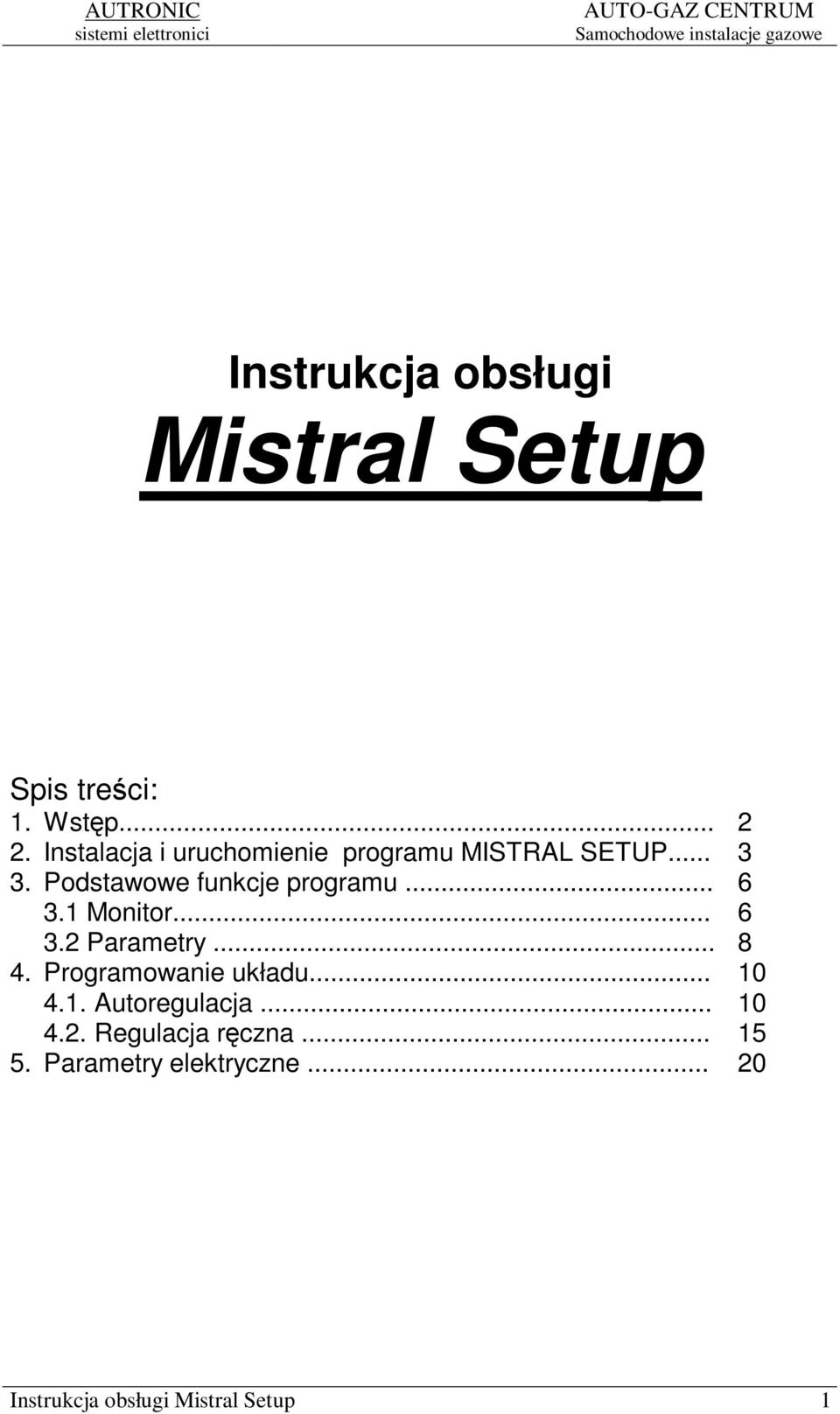

1 Instrukcja obsługi Mistral Setup Spis treci: 1. Wstp Instalacja i uruchomienie programu MISTRAL SETUP Podstawowe funkcje programu Monitor Parametry Programowanie układu Autoregulacja Regulacja rczna Parametry elektryczne Instrukcja obsługi Mistral Setup 1

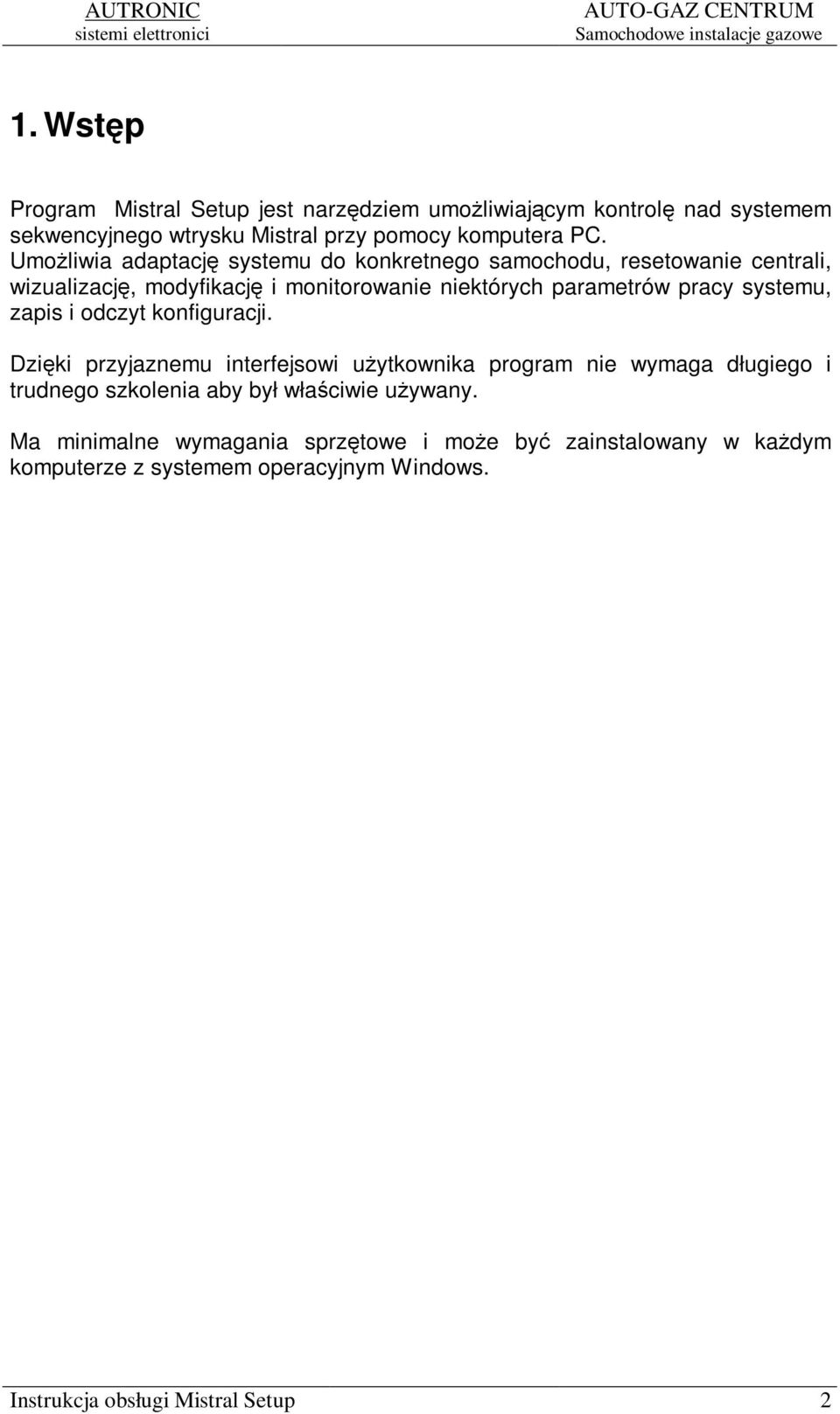

2 1. Wstp Program Mistral Setup jest narzdziem umoliwiajcym kontrol nad systemem sekwencyjnego wtrysku Mistral przy pomocy komputera PC. Umoliwia adaptacj systemu do konkretnego samochodu, resetowanie centrali, wizualizacj, modyfikacj i monitorowanie niektórych parametrów pracy systemu, zapis i odczyt konfiguracji. Dziki przyjaznemu interfejsowi uytkownika program nie wymaga długiego i trudnego szkolenia aby był właciwie uywany. Ma minimalne wymagania sprztowe i moe by zainstalowany w kadym komputerze z systemem operacyjnym Windows. Instrukcja obsługi Mistral Setup 2

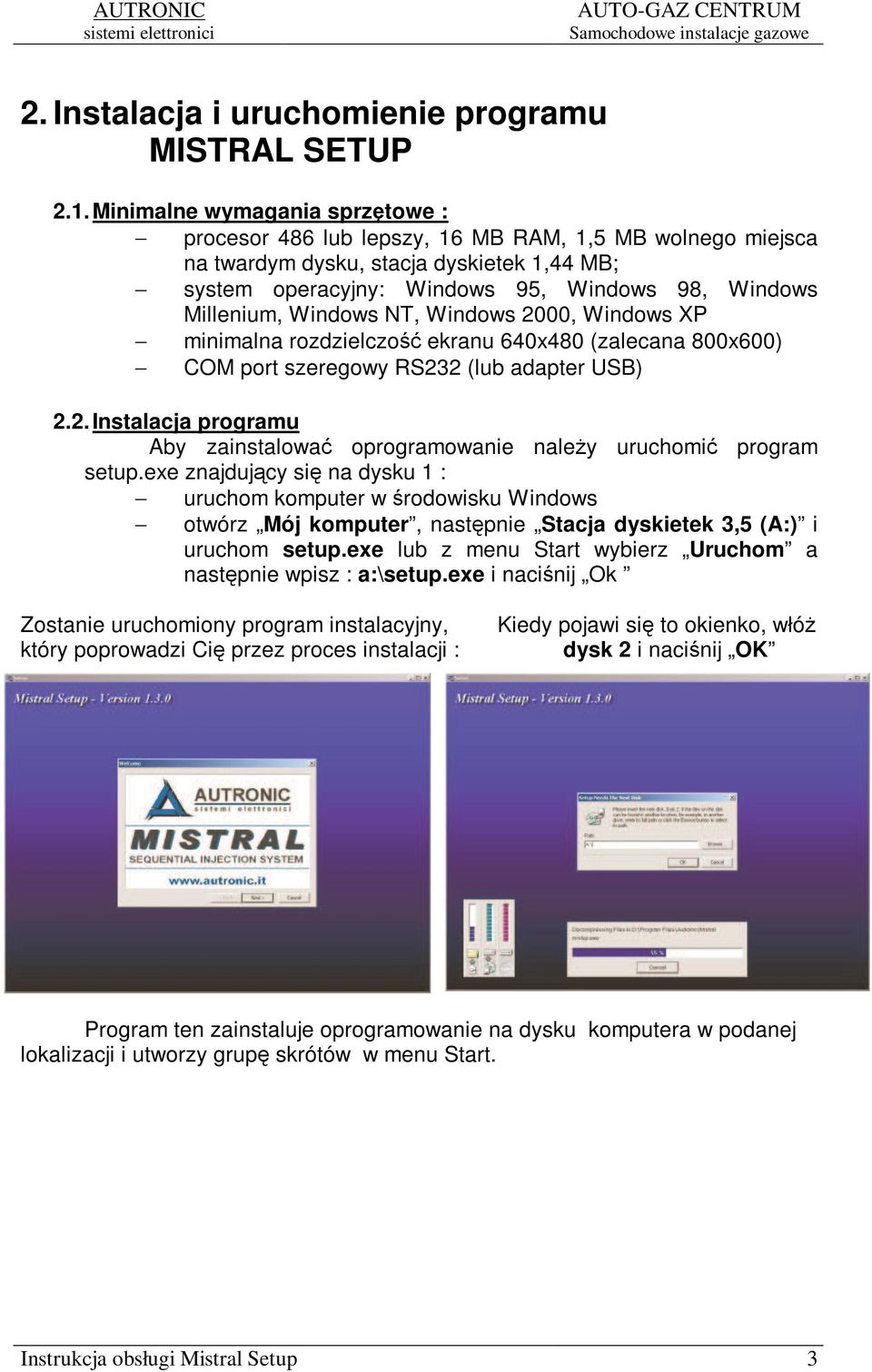

3 2. Instalacja i uruchomienie programu MISTRAL SETUP 2.1. Minimalne wymagania sprztowe : procesor 486 lub lepszy, 16 MB RAM, 1,5 MB wolnego miejsca na twardym dysku, stacja dyskietek 1,44 MB; system operacyjny: Windows 95, Windows 98, Windows Millenium, Windows NT, Windows 2000, Windows XP minimalna rozdzielczo ekranu 640x480 (zalecana 800x600) COM port szeregowy RS232 (lub adapter USB) 2.2. Instalacja programu Aby zainstalowa oprogramowanie naley uruchomi program setup.exe znajdujcy si na dysku 1 : uruchom komputer w rodowisku Windows otwórz Mój komputer, nastpnie Stacja dyskietek 3,5 (A:) i uruchom setup.exe lub z menu Start wybierz Uruchom a nastpnie wpisz : a:\setup.exe i nacinij Ok Zostanie uruchomiony program instalacyjny, który poprowadzi Ci przez proces instalacji : Kiedy pojawi si to okienko, włó dysk 2 i nacinij OK Program ten zainstaluje oprogramowanie na dysku komputera w podanej lokalizacji i utworzy grup skrótów w menu Start. Instrukcja obsługi Mistral Setup 3

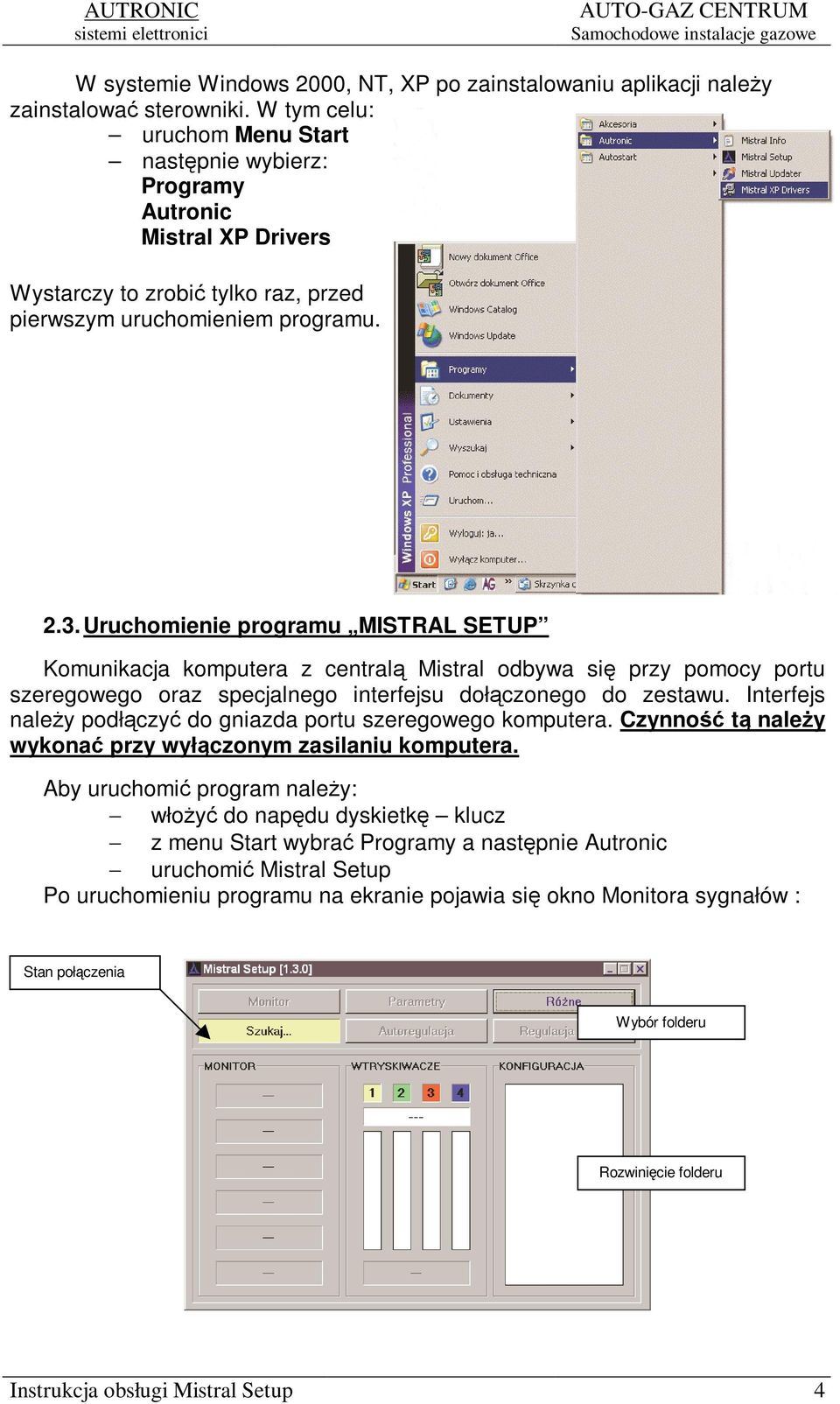

4 W systemie Windows 2000, NT, XP po zainstalowaniu aplikacji naley zainstalowa sterowniki. W tym celu: uruchom Menu Start nastpnie wybierz: Programy Autronic Mistral XP Drivers Wystarczy to zrobi tylko raz, przed pierwszym uruchomieniem programu Uruchomienie programu MISTRAL SETUP Komunikacja komputera z central Mistral odbywa si przy pomocy portu szeregowego oraz specjalnego interfejsu dołczonego do zestawu. Interfejs naley podłczy do gniazda portu szeregowego komputera. Czynno t naley wykona przy wyłczonym zasilaniu komputera. Aby uruchomi program naley: włoy do napdu dyskietk klucz z menu Start wybra Programy a nastpnie Autronic uruchomi Mistral Setup Po uruchomieniu programu na ekranie pojawia si okno Monitora sygnałów : Stan połczenia Wybór folderu Rozwinicie folderu Instrukcja obsługi Mistral Setup 4

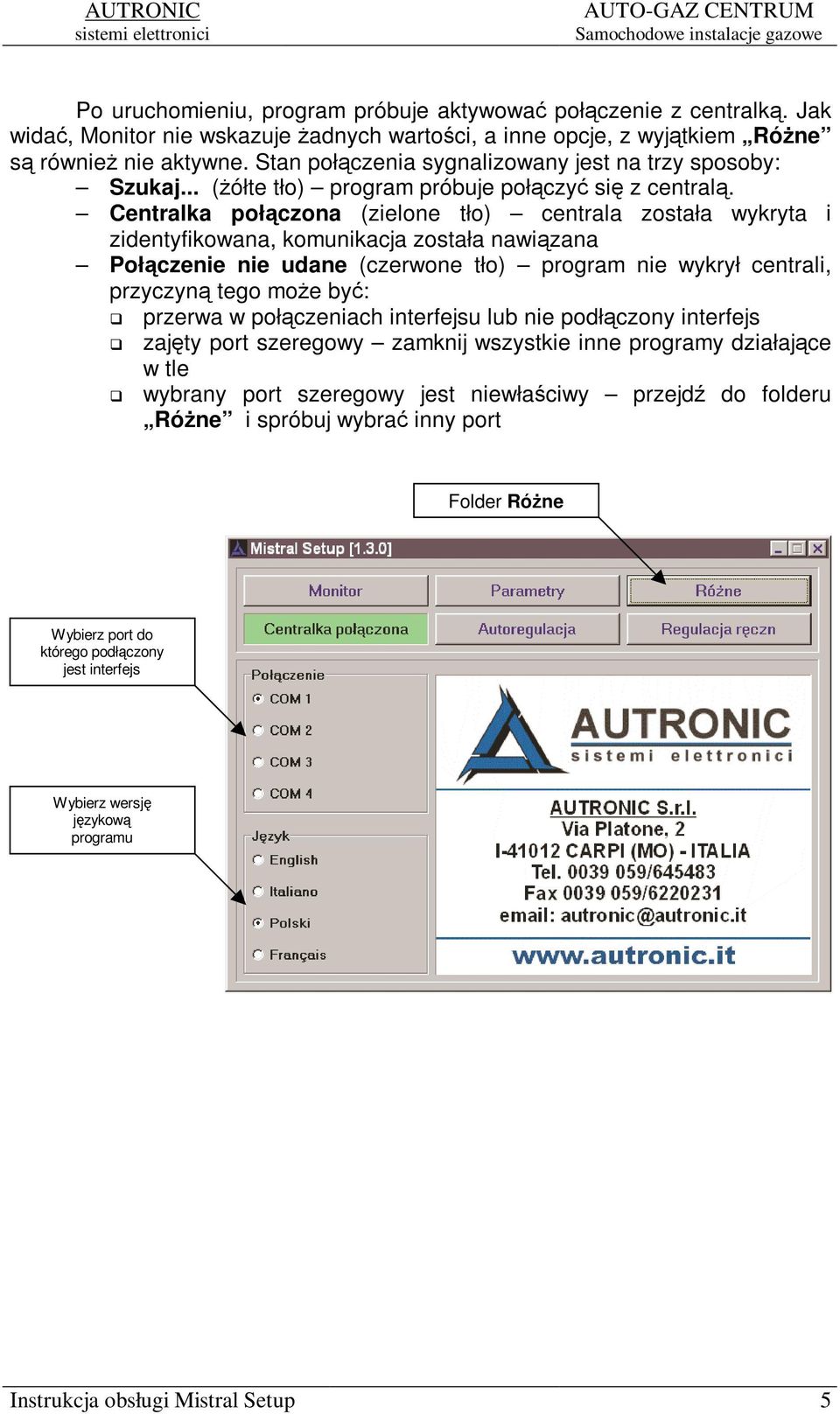

5 Po uruchomieniu, program próbuje aktywowa połczenie z centralk. Jak wida, Monitor nie wskazuje adnych wartoci, a inne opcje, z wyjtkiem Róne s równie nie aktywne. Stan połczenia sygnalizowany jest na trzy sposoby: Szukaj... (ółte tło) program próbuje połczy si z central. Centralka połczona (zielone tło) centrala została wykryta i zidentyfikowana, komunikacja została nawizana Połczenie nie udane (czerwone tło) program nie wykrył centrali, przyczyn tego moe by: przerwa w połczeniach interfejsu lub nie podłczony interfejs zajty port szeregowy zamknij wszystkie inne programy działajce w tle wybrany port szeregowy jest niewłaciwy przejd do folderu Róne i spróbuj wybra inny port Folder Róne Wybierz port do którego podłczony jest interfejs Wybierz wersj jzykow programu Instrukcja obsługi Mistral Setup 5

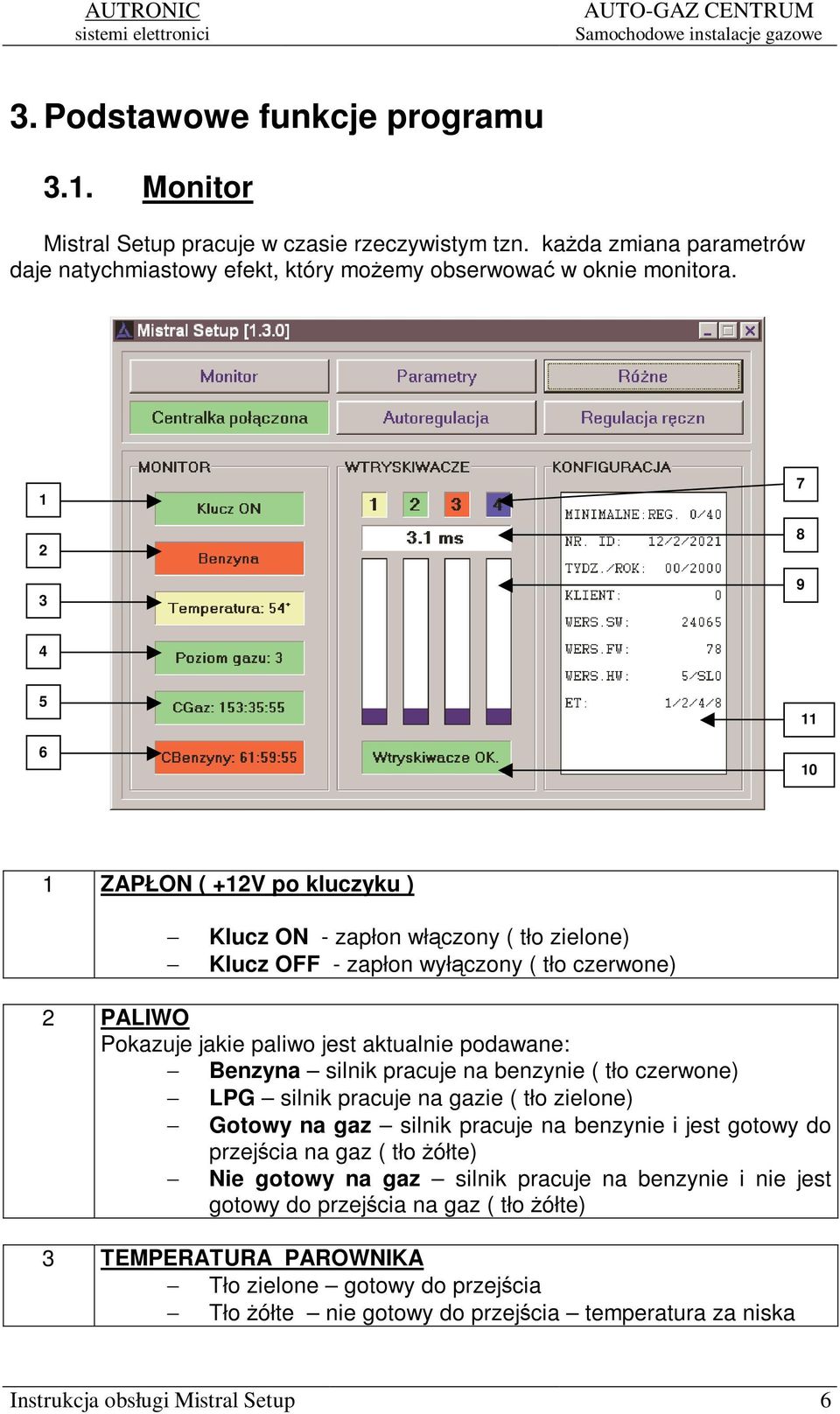

6 3. Podstawowe funkcje programu 3.1. Monitor Mistral Setup pracuje w czasie rzeczywistym tzn. kada zmiana parametrów daje natychmiastowy efekt, który moemy obserwowa w oknie monitora ZAPŁON ( +12V po kluczyku ) Klucz ON - zapłon włczony ( tło zielone) Klucz OFF - zapłon wyłczony ( tło czerwone) 2 PALIWO Pokazuje jakie paliwo jest aktualnie podawane: Benzyna silnik pracuje na benzynie ( tło czerwone) LPG silnik pracuje na gazie ( tło zielone) Gotowy na gaz silnik pracuje na benzynie i jest gotowy do przejcia na gaz ( tło ółte) Nie gotowy na gaz silnik pracuje na benzynie i nie jest gotowy do przejcia na gaz ( tło ółte) 3 TEMPERATURA PAROWNIKA Tło zielone gotowy do przejcia Tło ółte nie gotowy do przejcia temperatura za niska Instrukcja obsługi Mistral Setup 6

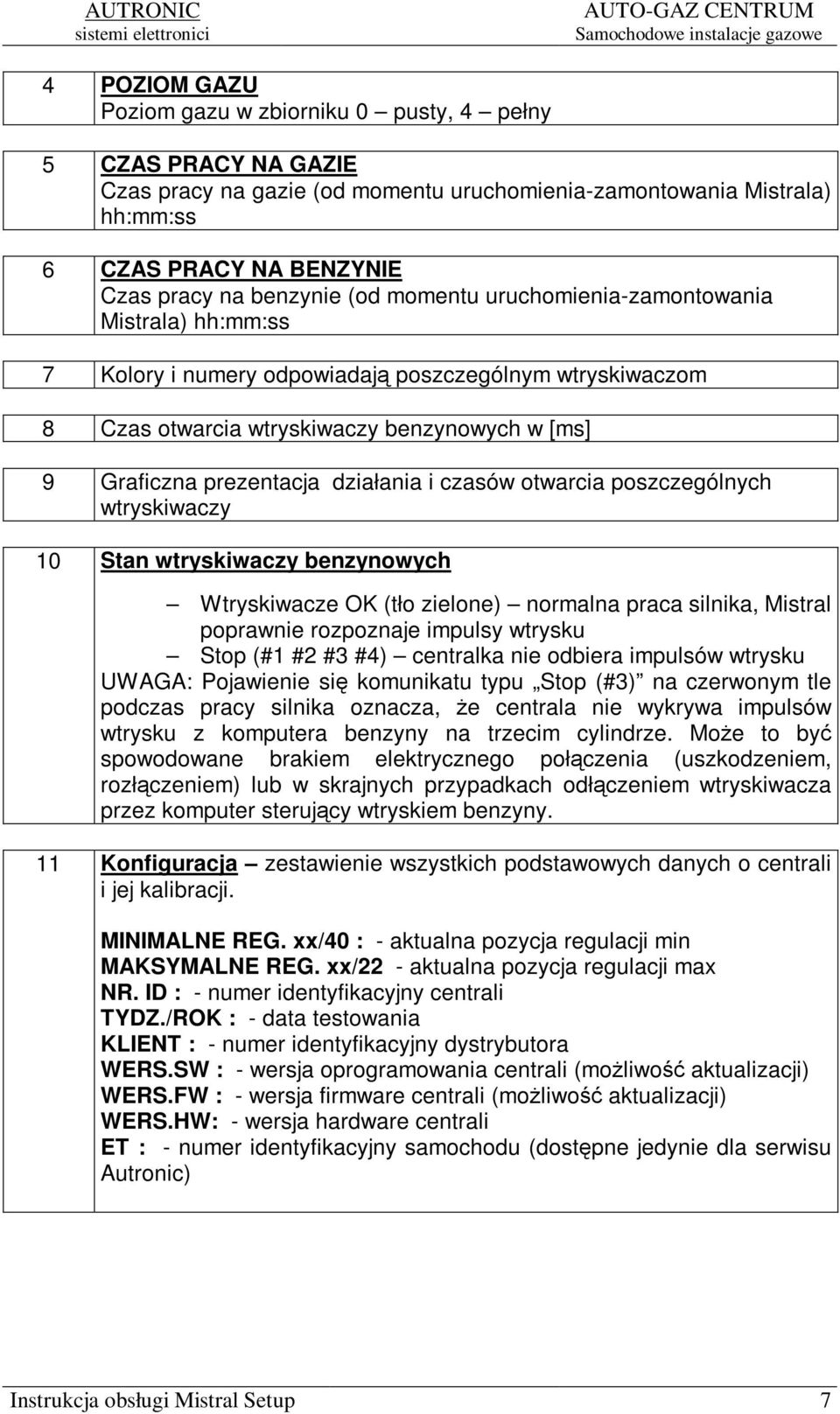

7 4 POZIOM GAZU Poziom gazu w zbiorniku 0 pusty, 4 pełny 5 CZAS PRACY NA GAZIE Czas pracy na gazie (od momentu uruchomienia-zamontowania Mistrala) hh:mm:ss 6 CZAS PRACY NA BENZYNIE Czas pracy na benzynie (od momentu uruchomienia-zamontowania Mistrala) hh:mm:ss 7 Kolory i numery odpowiadaj poszczególnym wtryskiwaczom 8 Czas otwarcia wtryskiwaczy benzynowych w [ms] 9 Graficzna prezentacja działania i czasów otwarcia poszczególnych wtryskiwaczy 10 Stan wtryskiwaczy benzynowych Wtryskiwacze OK (tło zielone) normalna praca silnika, Mistral poprawnie rozpoznaje impulsy wtrysku Stop (#1 #2 #3 #4) centralka nie odbiera impulsów wtrysku UWAGA: Pojawienie si komunikatu typu Stop (#3) na czerwonym tle podczas pracy silnika oznacza, e centrala nie wykrywa impulsów wtrysku z komputera benzyny na trzecim cylindrze. Moe to by spowodowane brakiem elektrycznego połczenia (uszkodzeniem, rozłczeniem) lub w skrajnych przypadkach odłczeniem wtryskiwacza przez komputer sterujcy wtryskiem benzyny. 11 Konfiguracja zestawienie wszystkich podstawowych danych o centrali i jej kalibracji. MINIMALNE REG. xx/40 : - aktualna pozycja regulacji min MAKSYMALNE REG. xx/22 - aktualna pozycja regulacji max NR. ID : - numer identyfikacyjny centrali TYDZ./ROK : - data testowania KLIENT : - numer identyfikacyjny dystrybutora WERS.SW : - wersja oprogramowania centrali (moliwo aktualizacji) WERS.FW : - wersja firmware centrali (moliwo aktualizacji) WERS.HW: - wersja hardware centrali ET : - numer identyfikacyjny samochodu (dostpne jedynie dla serwisu Autronic) Instrukcja obsługi Mistral Setup 7

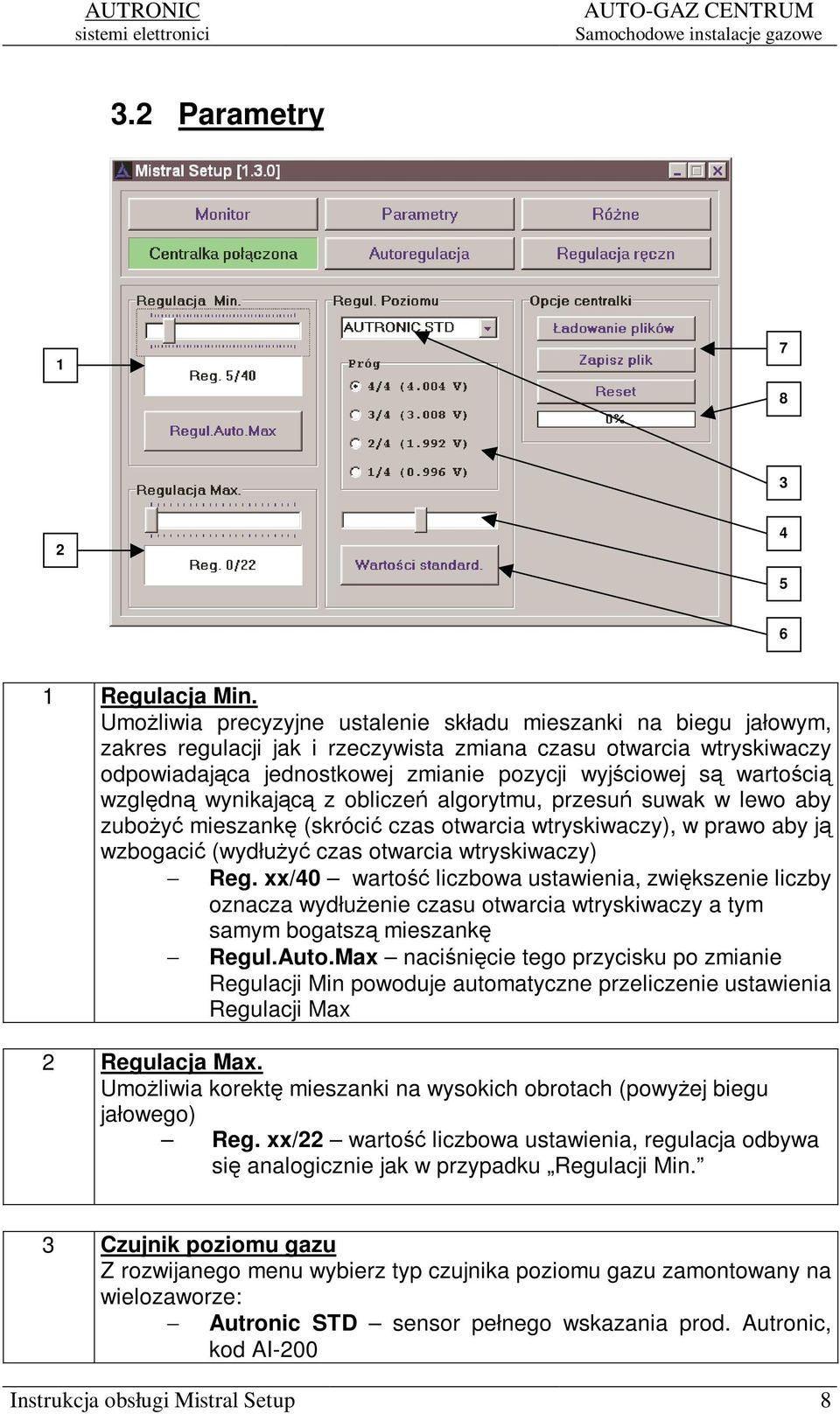

8 3.2 Parametry Regulacja Min. Umoliwia precyzyjne ustalenie składu mieszanki na biegu jałowym, zakres regulacji jak i rzeczywista zmiana czasu otwarcia wtryskiwaczy odpowiadajca jednostkowej zmianie pozycji wyjciowej s wartoci wzgldn wynikajc z oblicze algorytmu, przesu suwak w lewo aby zuboy mieszank (skróci czas otwarcia wtryskiwaczy), w prawo aby j wzbogaci (wydłuy czas otwarcia wtryskiwaczy) Reg. xx/40 warto liczbowa ustawienia, zwikszenie liczby oznacza wydłuenie czasu otwarcia wtryskiwaczy a tym samym bogatsz mieszank Regul.Auto.Max nacinicie tego przycisku po zmianie Regulacji Min powoduje automatyczne przeliczenie ustawienia Regulacji Max 2 Regulacja Max. Umoliwia korekt mieszanki na wysokich obrotach (powyej biegu jałowego) Reg. xx/22 warto liczbowa ustawienia, regulacja odbywa si analogicznie jak w przypadku Regulacji Min. 3 Czujnik poziomu gazu Z rozwijanego menu wybierz typ czujnika poziomu gazu zamontowany na wielozaworze: Autronic STD sensor pełnego wskazania prod. Autronic, kod AI-200 Instrukcja obsługi Mistral Setup 8

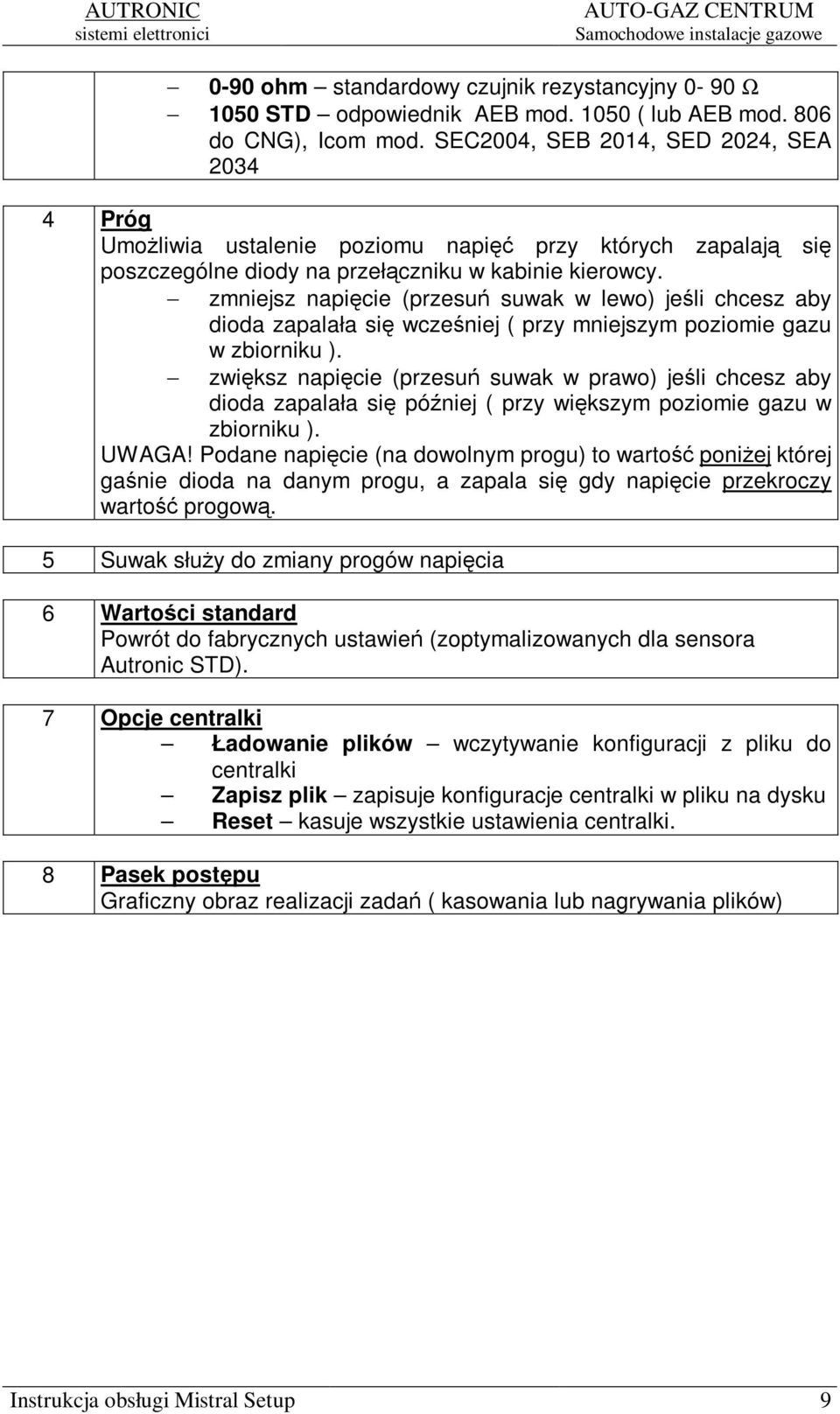

9 0-90 ohm standardowy czujnik rezystancyjny 0-90 Ω 1050 STD odpowiednik AEB mod ( lub AEB mod. 806 do CNG), Icom mod. SEC2004, SEB 2014, SED 2024, SEA Próg Umoliwia ustalenie poziomu napi przy których zapalaj si poszczególne diody na przełczniku w kabinie kierowcy. zmniejsz napicie (przesu suwak w lewo) jeli chcesz aby dioda zapalała si wczeniej ( przy mniejszym poziomie gazu w zbiorniku ). zwiksz napicie (przesu suwak w prawo) jeli chcesz aby dioda zapalała si póniej ( przy wikszym poziomie gazu w zbiorniku ). UWAGA! Podane napicie (na dowolnym progu) to warto poniej której ganie dioda na danym progu, a zapala si gdy napicie przekroczy warto progow. 5 Suwak słuy do zmiany progów napicia 6 Wartoci standard Powrót do fabrycznych ustawie (zoptymalizowanych dla sensora Autronic STD). 7 Opcje centralki Ładowanie plików wczytywanie konfiguracji z pliku do centralki Zapisz plik zapisuje konfiguracje centralki w pliku na dysku Reset kasuje wszystkie ustawienia centralki. 8 Pasek postpu Graficzny obraz realizacji zada ( kasowania lub nagrywania plików) Instrukcja obsługi Mistral Setup 9

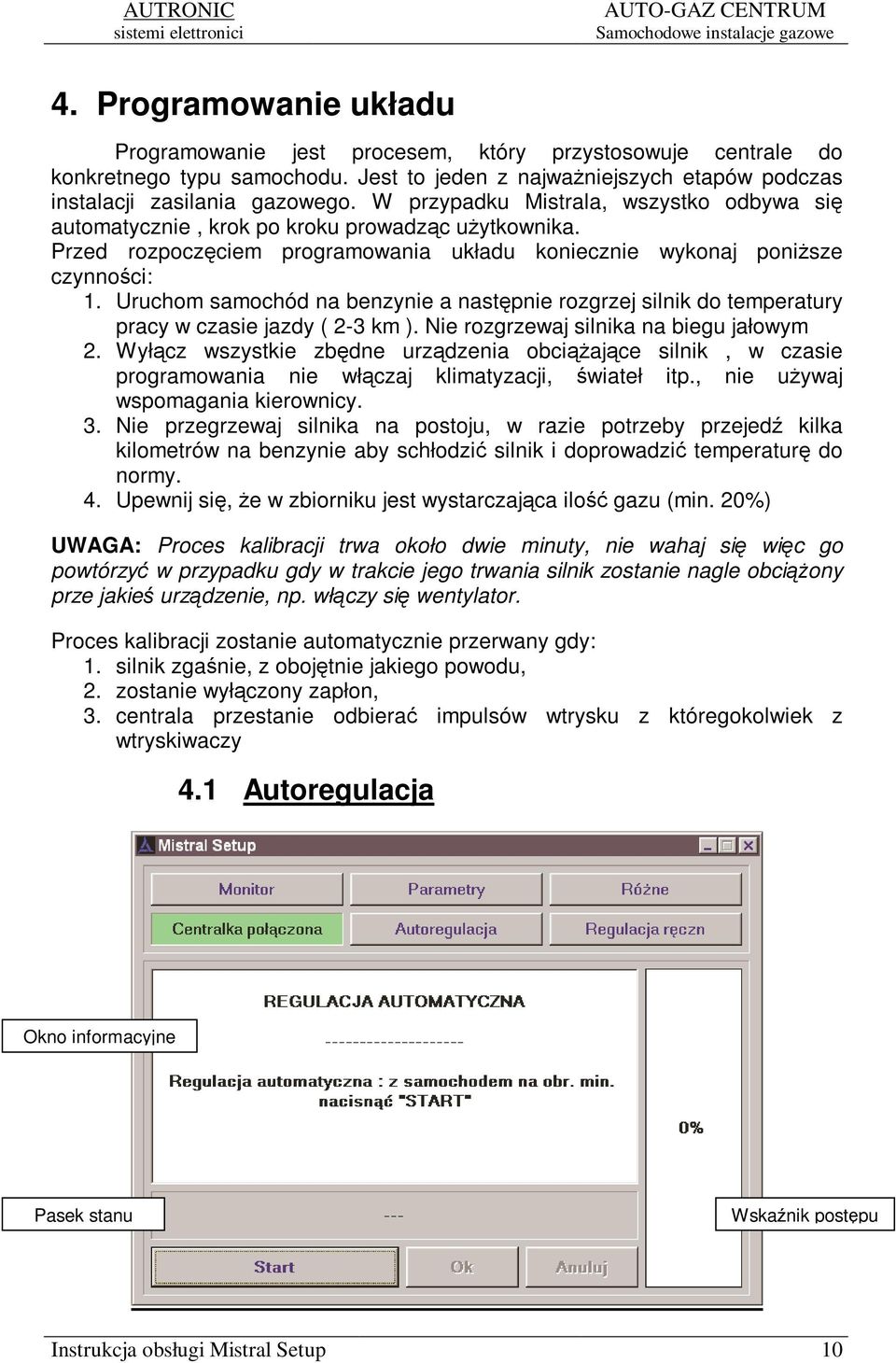

10 4. Programowanie układu Programowanie jest procesem, który przystosowuje centrale do konkretnego typu samochodu. Jest to jeden z najwaniejszych etapów podczas instalacji zasilania gazowego. W przypadku Mistrala, wszystko odbywa si automatycznie, krok po kroku prowadzc uytkownika. Przed rozpoczciem programowania układu koniecznie wykonaj ponisze czynnoci: 1. Uruchom samochód na benzynie a nastpnie rozgrzej silnik do temperatury pracy w czasie jazdy ( 2-3 km ). Nie rozgrzewaj silnika na biegu jałowym 2. Wyłcz wszystkie zbdne urzdzenia obciajce silnik, w czasie programowania nie włczaj klimatyzacji, wiateł itp., nie uywaj wspomagania kierownicy. 3. Nie przegrzewaj silnika na postoju, w razie potrzeby przejed kilka kilometrów na benzynie aby schłodzi silnik i doprowadzi temperatur do normy. 4. Upewnij si, e w zbiorniku jest wystarczajca ilo gazu (min. 20%) UWAGA: Proces kalibracji trwa około dwie minuty, nie wahaj si wic go powtórzy w przypadku gdy w trakcie jego trwania silnik zostanie nagle obciony prze jakie urzdzenie, np. włczy si wentylator. Proces kalibracji zostanie automatycznie przerwany gdy: 1. silnik zganie, z obojtnie jakiego powodu, 2. zostanie wyłczony zapłon, 3. centrala przestanie odbiera impulsów wtrysku z któregokolwiek z wtryskiwaczy 4.1 Autoregulacja Okno informacyjne Pasek stanu Wskanik postpu Instrukcja obsługi Mistral Setup 10

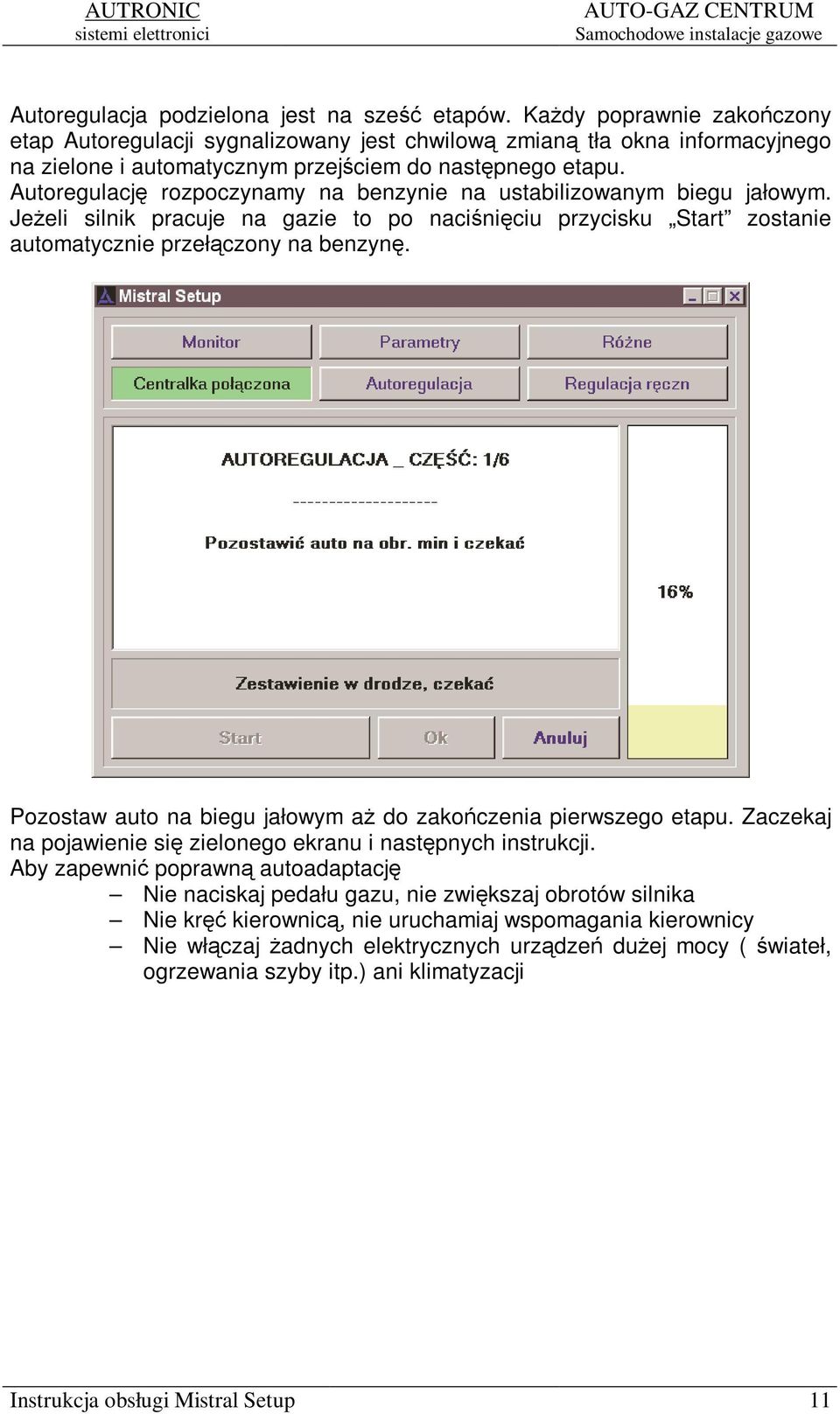

11 Autoregulacja podzielona jest na sze etapów. Kady poprawnie zakoczony etap Autoregulacji sygnalizowany jest chwilow zmian tła okna informacyjnego na zielone i automatycznym przejciem do nastpnego etapu. Autoregulacj rozpoczynamy na benzynie na ustabilizowanym biegu jałowym. Jeeli silnik pracuje na gazie to po naciniciu przycisku Start zostanie automatycznie przełczony na benzyn. Pozostaw auto na biegu jałowym a do zakoczenia pierwszego etapu. Zaczekaj na pojawienie si zielonego ekranu i nastpnych instrukcji. Aby zapewni poprawn autoadaptacj Nie naciskaj pedału gazu, nie zwikszaj obrotów silnika Nie kr kierownic, nie uruchamiaj wspomagania kierownicy Nie włczaj adnych elektrycznych urzdze duej mocy ( wiateł, ogrzewania szyby itp.) ani klimatyzacji Instrukcja obsługi Mistral Setup 11

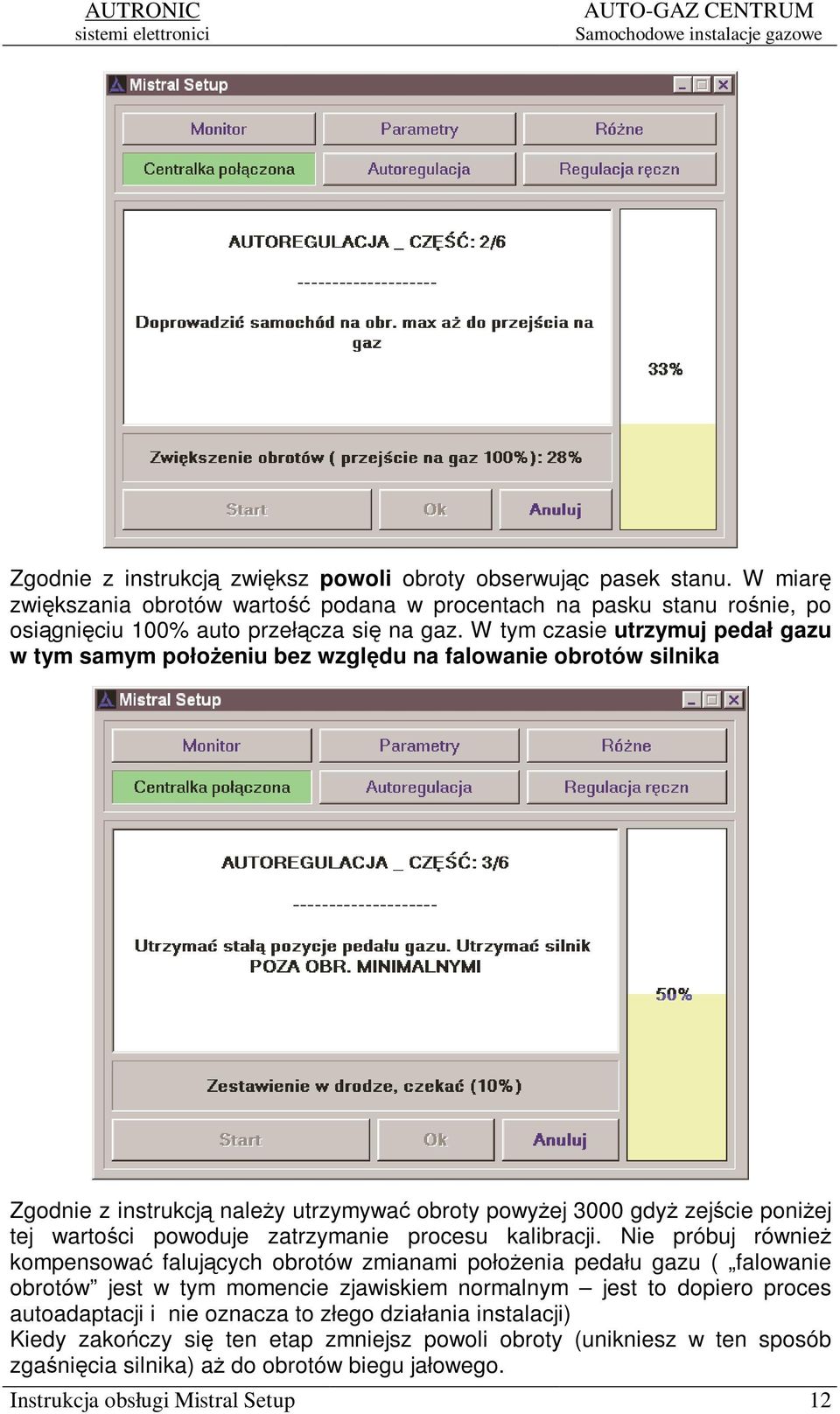

12 Zgodnie z instrukcj zwiksz powoli obroty obserwujc pasek stanu. W miar zwikszania obrotów warto podana w procentach na pasku stanu ronie, po osigniciu 100% auto przełcza si na gaz. W tym czasie utrzymuj pedał gazu w tym samym połoeniu bez wzgldu na falowanie obrotów silnika Zgodnie z instrukcj naley utrzymywa obroty powyej 3000 gdy zejcie poniej tej wartoci powoduje zatrzymanie procesu kalibracji. Nie próbuj równie kompensowa falujcych obrotów zmianami połoenia pedału gazu ( falowanie obrotów jest w tym momencie zjawiskiem normalnym jest to dopiero proces autoadaptacji i nie oznacza to złego działania instalacji) Kiedy zakoczy si ten etap zmniejsz powoli obroty (unikniesz w ten sposób zganicia silnika) a do obrotów biegu jałowego. Instrukcja obsługi Mistral Setup 12

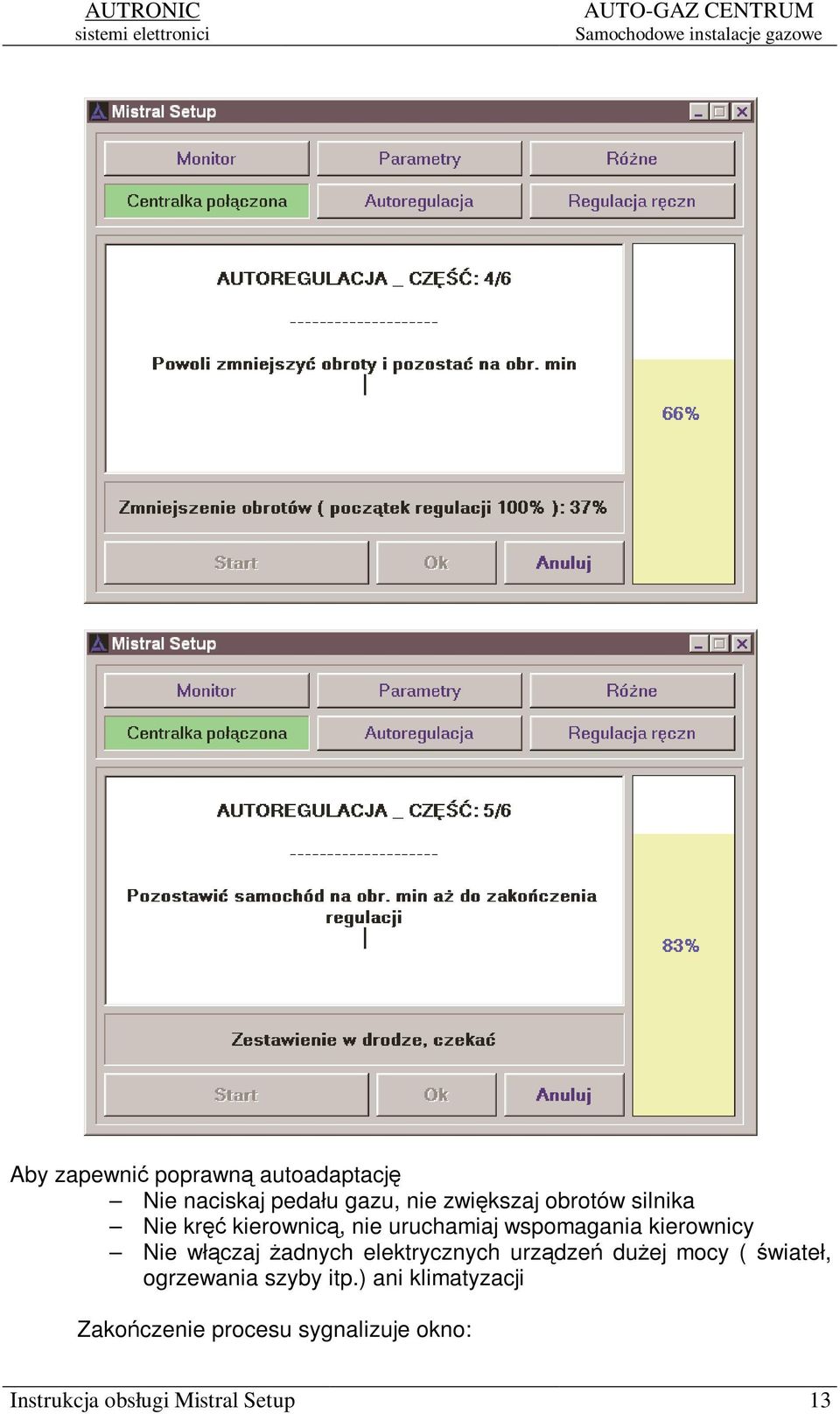

13 Aby zapewni poprawn autoadaptacj Nie naciskaj pedału gazu, nie zwikszaj obrotów silnika Nie kr kierownic, nie uruchamiaj wspomagania kierownicy Nie włczaj adnych elektrycznych urzdze duej mocy ( wiateł, ogrzewania szyby itp.) ani klimatyzacji Zakoczenie procesu sygnalizuje okno: Instrukcja obsługi Mistral Setup 13

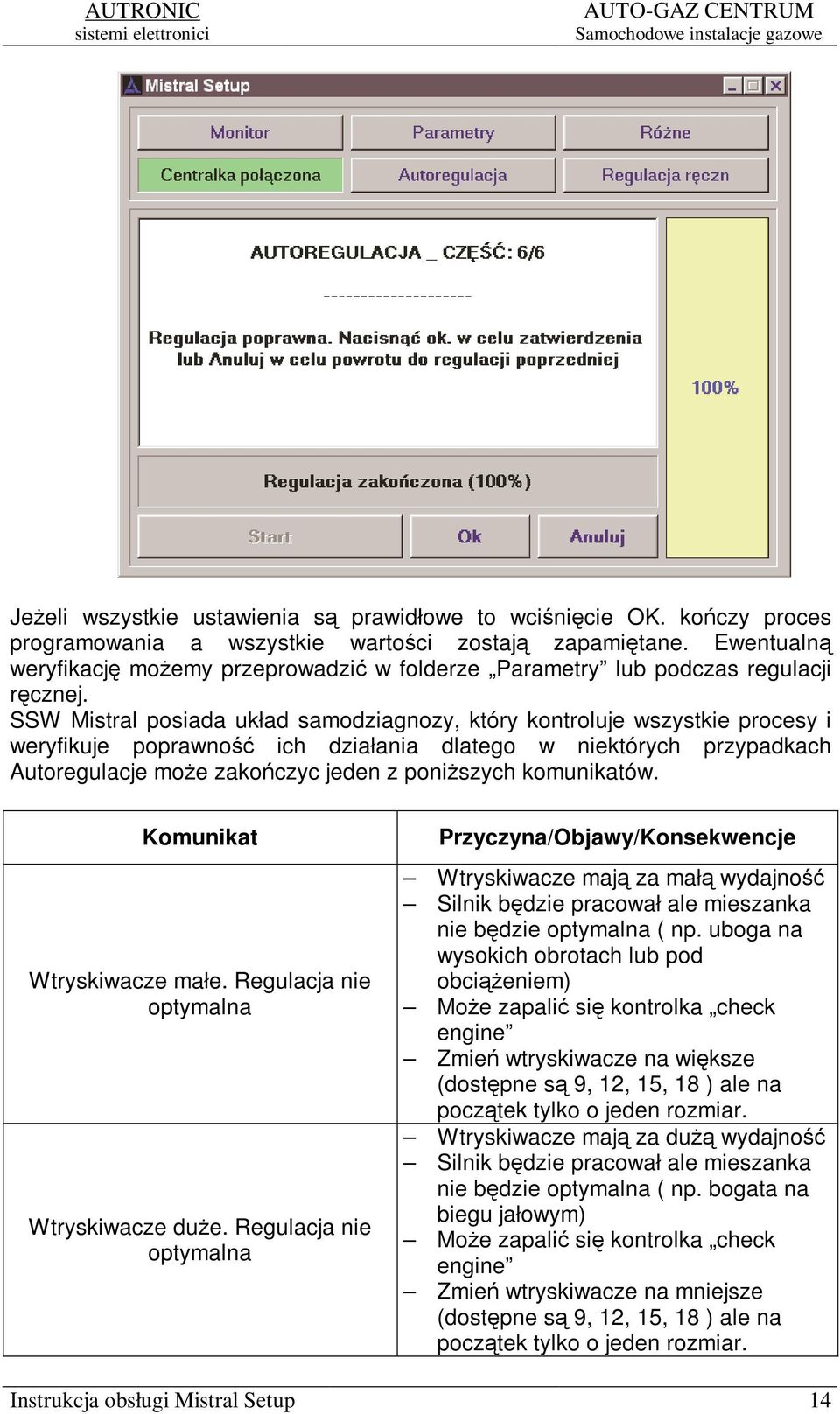

14 Jeeli wszystkie ustawienia s prawidłowe to wcinicie OK. koczy proces programowania a wszystkie wartoci zostaj zapamitane. Ewentualn weryfikacj moemy przeprowadzi w folderze Parametry lub podczas regulacji rcznej. SSW Mistral posiada układ samodziagnozy, który kontroluje wszystkie procesy i weryfikuje poprawno ich działania dlatego w niektórych przypadkach Autoregulacje moe zakoczyc jeden z poniszych komunikatów. Komunikat Wtryskiwacze małe. Regulacja nie optymalna Wtryskiwacze due. Regulacja nie optymalna Przyczyna/Objawy/Konsekwencje Wtryskiwacze maj za mał wydajno Silnik bdzie pracował ale mieszanka nie bdzie optymalna ( np. uboga na wysokich obrotach lub pod obcieniem) Moe zapali si kontrolka check engine Zmie wtryskiwacze na wiksze (dostpne s 9, 12, 15, 18 ) ale na pocztek tylko o jeden rozmiar. Wtryskiwacze maj za du wydajno Silnik bdzie pracował ale mieszanka nie bdzie optymalna ( np. bogata na biegu jałowym) Moe zapali si kontrolka check engine Zmie wtryskiwacze na mniejsze (dostpne s 9, 12, 15, 18 ) ale na pocztek tylko o jeden rozmiar. Instrukcja obsługi Mistral Setup 14

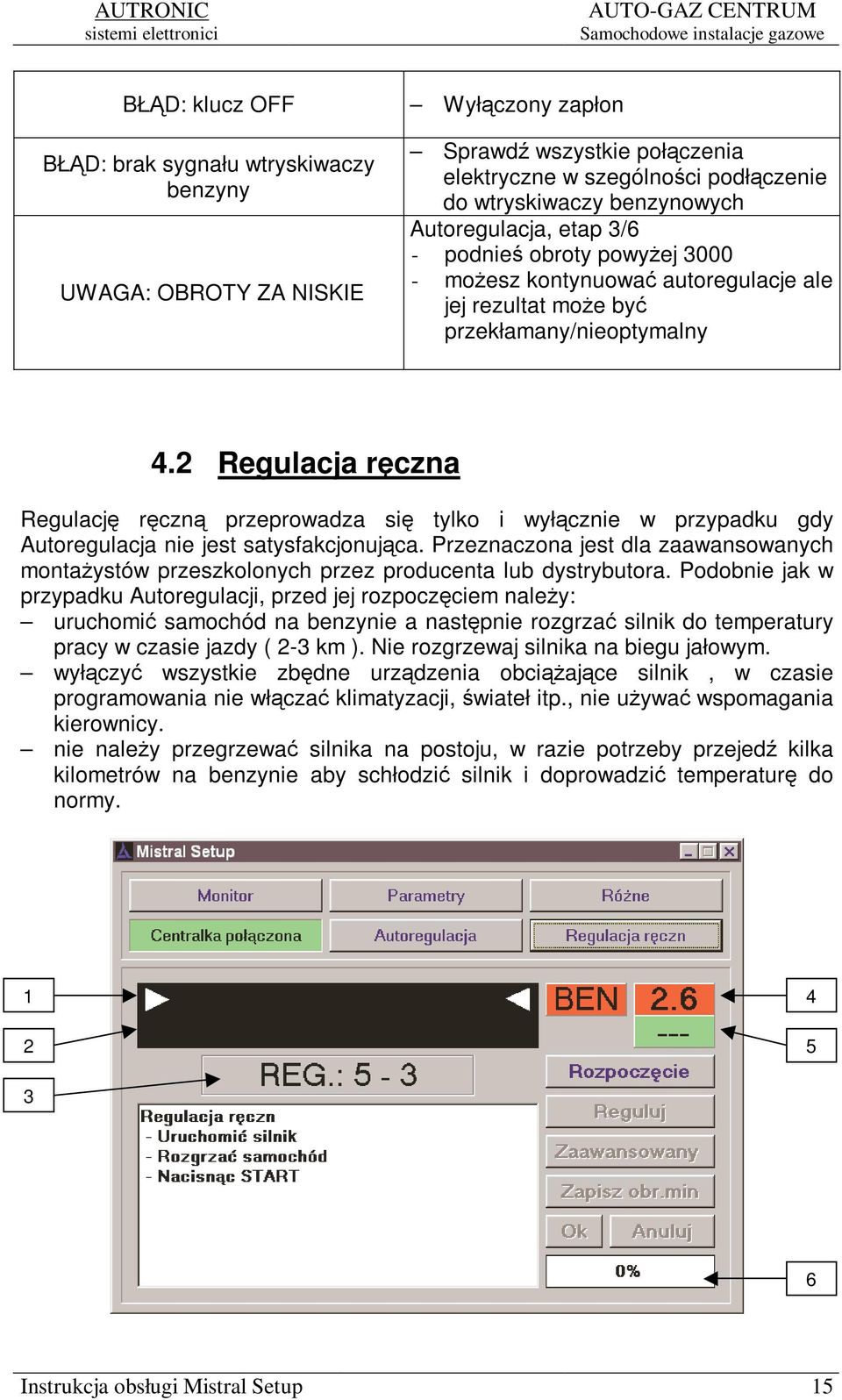

15 BŁD: klucz OFF BŁD: brak sygnału wtryskiwaczy benzyny UWAGA: OBROTY ZA NISKIE Wyłczony zapłon Sprawd wszystkie połczenia elektryczne w szególnoci podłczenie do wtryskiwaczy benzynowych Autoregulacja, etap 3/6 - podnie obroty powyej moesz kontynuowa autoregulacje ale jej rezultat moe by przekłamany/nieoptymalny 4.2 Regulacja rczna Regulacj rczn przeprowadza si tylko i wyłcznie w przypadku gdy Autoregulacja nie jest satysfakcjonujca. Przeznaczona jest dla zaawansowanych montaystów przeszkolonych przez producenta lub dystrybutora. Podobnie jak w przypadku Autoregulacji, przed jej rozpoczciem naley: uruchomi samochód na benzynie a nastpnie rozgrza silnik do temperatury pracy w czasie jazdy ( 2-3 km ). Nie rozgrzewaj silnika na biegu jałowym. wyłczy wszystkie zbdne urzdzenia obciajce silnik, w czasie programowania nie włcza klimatyzacji, wiateł itp., nie uywa wspomagania kierownicy. nie naley przegrzewa silnika na postoju, w razie potrzeby przejed kilka kilometrów na benzynie aby schłodzi silnik i doprowadzi temperatur do normy Instrukcja obsługi Mistral Setup 15

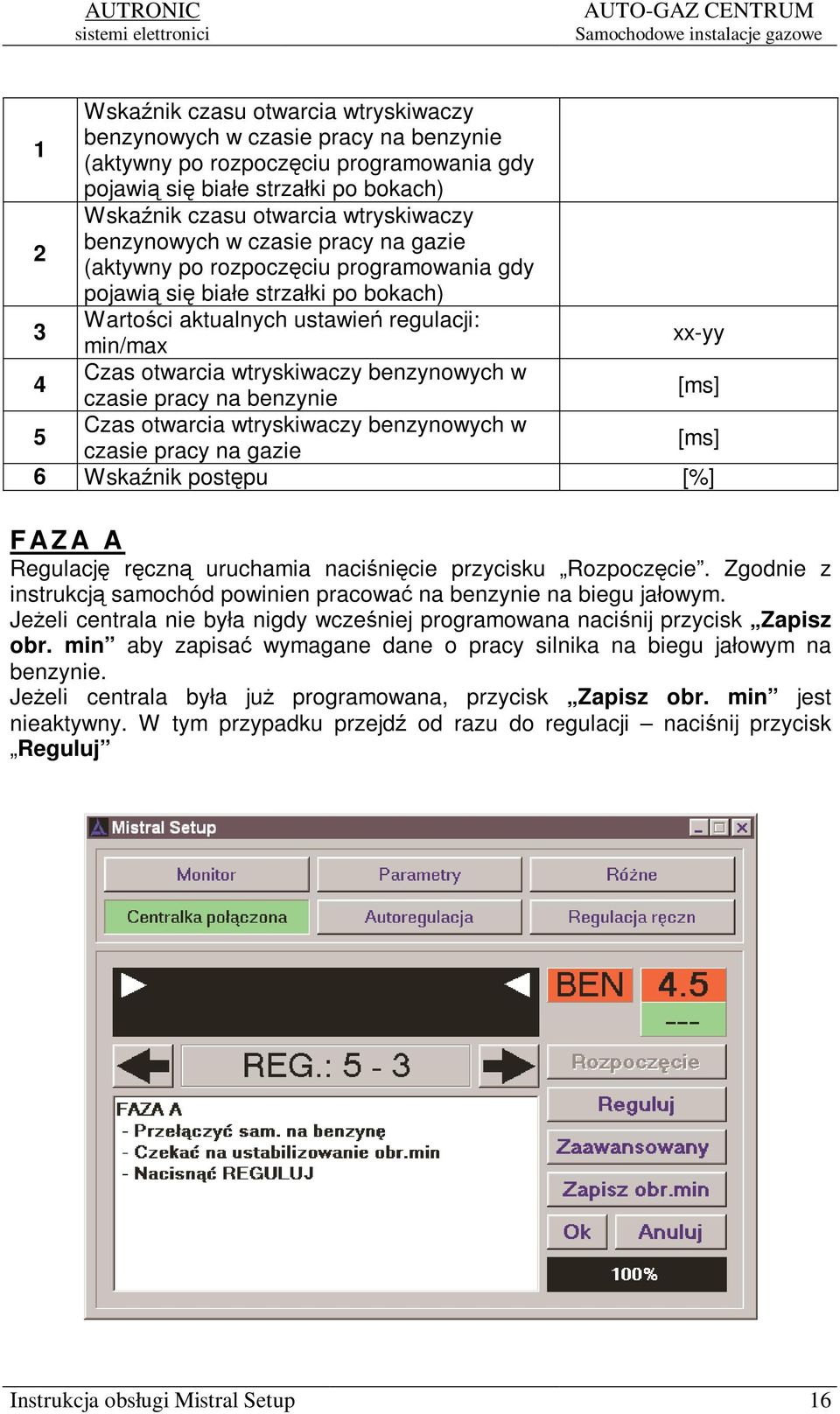

16 Wskanik czasu otwarcia wtryskiwaczy 1 benzynowych w czasie pracy na benzynie (aktywny po rozpoczciu programowania gdy pojawi si białe strzałki po bokach) Wskanik czasu otwarcia wtryskiwaczy 2 benzynowych w czasie pracy na gazie (aktywny po rozpoczciu programowania gdy pojawi si białe strzałki po bokach) 3 Wartoci aktualnych ustawie regulacji: min/max xx-yy 4 Czas otwarcia wtryskiwaczy benzynowych w czasie pracy na benzynie [ms] 5 Czas otwarcia wtryskiwaczy benzynowych w czasie pracy na gazie [ms] 6 Wskanik postpu [%] F AZA A Regulacj rczn uruchamia nacinicie przycisku Rozpoczcie. Zgodnie z instrukcj samochód powinien pracowa na benzynie na biegu jałowym. Jeeli centrala nie była nigdy wczeniej programowana nacinij przycisk Zapisz obr. min aby zapisa wymagane dane o pracy silnika na biegu jałowym na benzynie. Jeeli centrala była ju programowana, przycisk Zapisz obr. min jest nieaktywny. W tym przypadku przejd od razu do regulacji nacinij przycisk Reguluj Instrukcja obsługi Mistral Setup 16

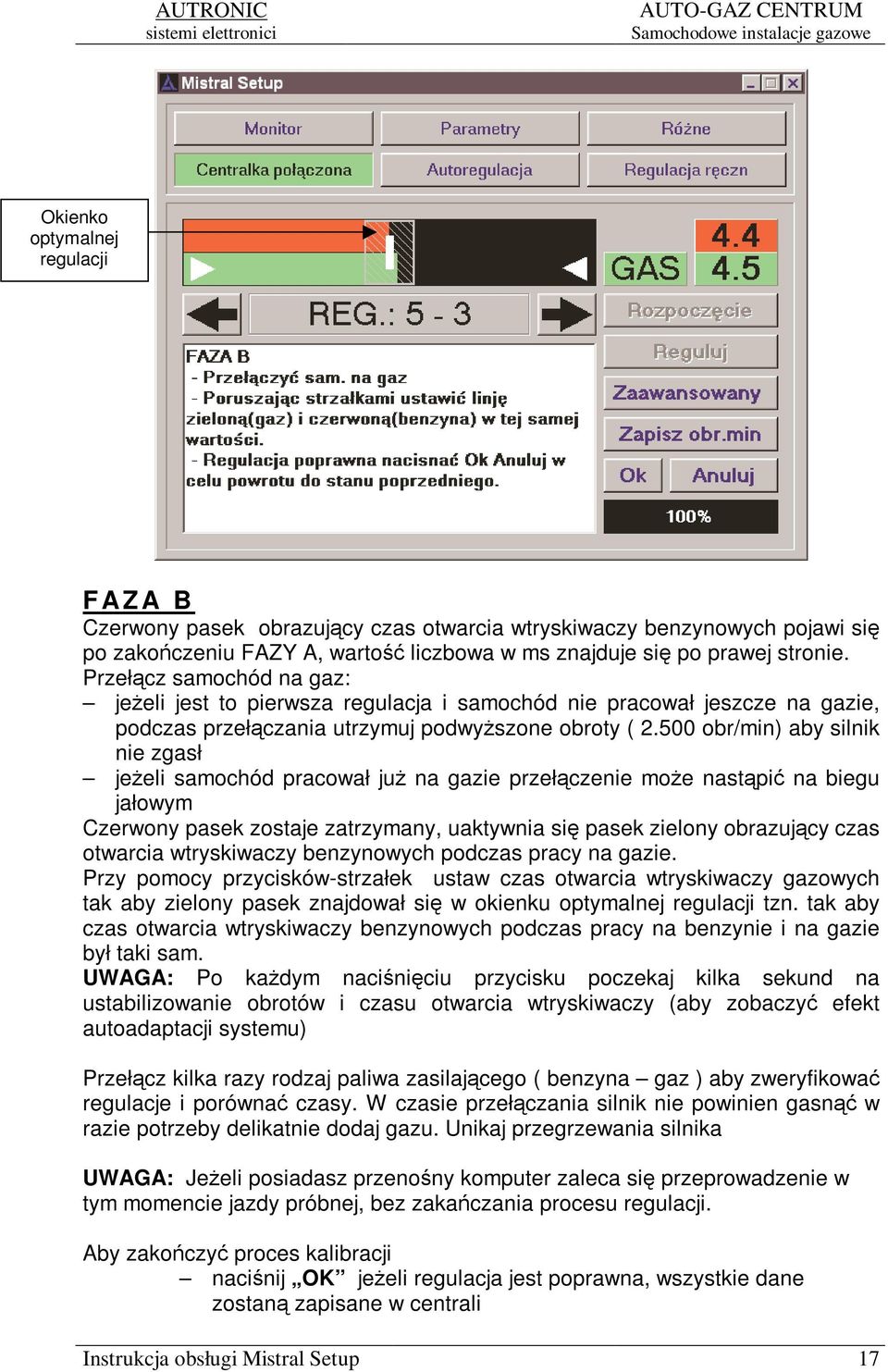

17 Okienko optymalnej regulacji F AZA B Czerwony pasek obrazujcy czas otwarcia wtryskiwaczy benzynowych pojawi si po zakoczeniu FAZY A, warto liczbowa w ms znajduje si po prawej stronie. Przełcz samochód na gaz: jeeli jest to pierwsza regulacja i samochód nie pracował jeszcze na gazie, podczas przełczania utrzymuj podwyszone obroty ( obr/min) aby silnik nie zgasł jeeli samochód pracował ju na gazie przełczenie moe nastpi na biegu jałowym Czerwony pasek zostaje zatrzymany, uaktywnia si pasek zielony obrazujcy czas otwarcia wtryskiwaczy benzynowych podczas pracy na gazie. Przy pomocy przycisków-strzałek ustaw czas otwarcia wtryskiwaczy gazowych tak aby zielony pasek znajdował si w okienku optymalnej regulacji tzn. tak aby czas otwarcia wtryskiwaczy benzynowych podczas pracy na benzynie i na gazie był taki sam. UWAGA: Po kadym naciniciu przycisku poczekaj kilka sekund na ustabilizowanie obrotów i czasu otwarcia wtryskiwaczy (aby zobaczy efekt autoadaptacji systemu) Przełcz kilka razy rodzaj paliwa zasilajcego ( benzyna gaz ) aby zweryfikowa regulacje i porówna czasy. W czasie przełczania silnik nie powinien gasn w razie potrzeby delikatnie dodaj gazu. Unikaj przegrzewania silnika UWAGA: Jeeli posiadasz przenony komputer zaleca si przeprowadzenie w tym momencie jazdy próbnej, bez zakaczania procesu regulacji. Aby zakoczy proces kalibracji nacinij OK jeeli regulacja jest poprawna, wszystkie dane zostan zapisane w centrali Instrukcja obsługi Mistral Setup 17
