Instrukcja podłczenia i programowania sterownika Stag-200, Stag-300
|
|
- Eleonora Romanowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja podłczenia i programowania sterownika Stag-200, Stag-300 ( instrukcja dostpna take z menu help programu oraz ver Podłczenie instalacji 1.1. Schemat podłczenia Stag-200 Rysunek 1 Schemat podłczenia Stag-200 do instalacji samochodowej. 1
2 1.2. Schemat podłczenia Stag-300 Rysunek 2 Schemat podłczenia Stag-300 do instalacji samochodowej. 2
3 1.3. Podłczenie dla sterowania pół-sekwencyjnego. Rysunek 3 Schemat podłczenia do instalacji samochodowej przy sterowaniu pół-sekwencyjnym Podłczenie dla sterowania full-group. Rysunek 4 Schemat podłczenia do instalacji samochodowej przy sterowaniu full group Dobór reduktora Monta instalacji przeprowadzamy zgodnie ze schematem podłczenia (Rysunek 1, Rysunek 2). Przy montau instalacji sekwencyjnego wtrysku gazu Stag-200, Stag-300 naley zwróci uwag na prawidłowy dobór reduktora do danej mocy silnika i dysz wtryskiwaczy. Przy złym doborze reduktora w stosunku do mocy silnika samochodu przy duych wydatkach gazu tzn. pełne otwarcie przepustnicy reduktor nie bdzie w stanie zapewni nominalnego cinienia gazu i cinienie w układzie bdzie spada. Jeeli cinienie gazu spadnie poniej wartoci minimalnej ustawionej w sterowniku układ przełczy si na zasilanie benzyn Dobór dysz wtryskiwaczy 3
4 Dobór rednicy dysz wtryskiwaczy take uzaleniony jest w duym stopniu od mocy silnika. Dysze wtryskiwaczy powinny by tak dobrane aby przy duych obcieniach silnika i wysokich obrotach mnonik dla danego czasu wtrysku powinien by bliski jednoci. Przewanie dla wikszoci silników chodzi tu o czasy wtrysku około 15 [ms]. Poniej przedstawiona jest tabela rednicy dysz w zalenoci od mocy przypadajcej na 1 cylinder. Aby prawidłowo odczyta rednic dyszy dla danego silnika naley moc samochodu podzieli przez ilo cylindrów. rednica dyszy [mm] Cinienie reduktora 1 [bar] Moc na 1 cylinder [KM] 1, ,1-2, ,4-2, ,7-2, , Naley zwróci uwag na to, e wartoci podane w tabeli s wartociami orientacyjnymi i mog w niektórych przypadkach nie pokrywa si z rzeczywistoci. Taka sytuacja moe wystpi np. w samochodach z wtryskiem semisequential (półsekwencyjnym) lub full group ( wszystkie wtryskiwacze załczane jednoczenie ). W samochodach takich rednice dysz bd mniejsze od podanych w tabeli z uwagi na to, e w tego typu sterowaniach wtryskiem ilo podawanego gazu jest wiksza ni dla pełnej sekwencji 2 - krotnie dla semisequential i 4 - krotnie dla full group. 2. Opis programu diagnostycznego Ac Gas Synchro 2.1. Podłczenie sterownika do PC Po prawidłowo przeprowadzonym montau naley połczy komputer z zainstalowanym programem diagnostycznym Ac Gas Synchro ze sterownikiem Stag-200, Stag-300 przy uyciu interfejsu RS firmy AC BHZ. Przed uruchomieniem programu naley najpierw przekrci kluczyk w stacyjce samochodu ( poda napicie po stacyjce na sterownik ), jest konieczne gdy sterownik po około 10 minutach od odłczenia mu napicia po stacyjce przechodzi w tryb upienia, w którym komunikacja jest nie moliwa. Po uruchomieniu programu, jeeli port szeregowy COM jest prawidłowo wybrany sterownik powinien połczy si z programem diagnostycznym o czym wiadczy napis Połczony w lewym dolnym rogu ekranu programu. Widok okna parametry przedstawia Rysunek 5. 4

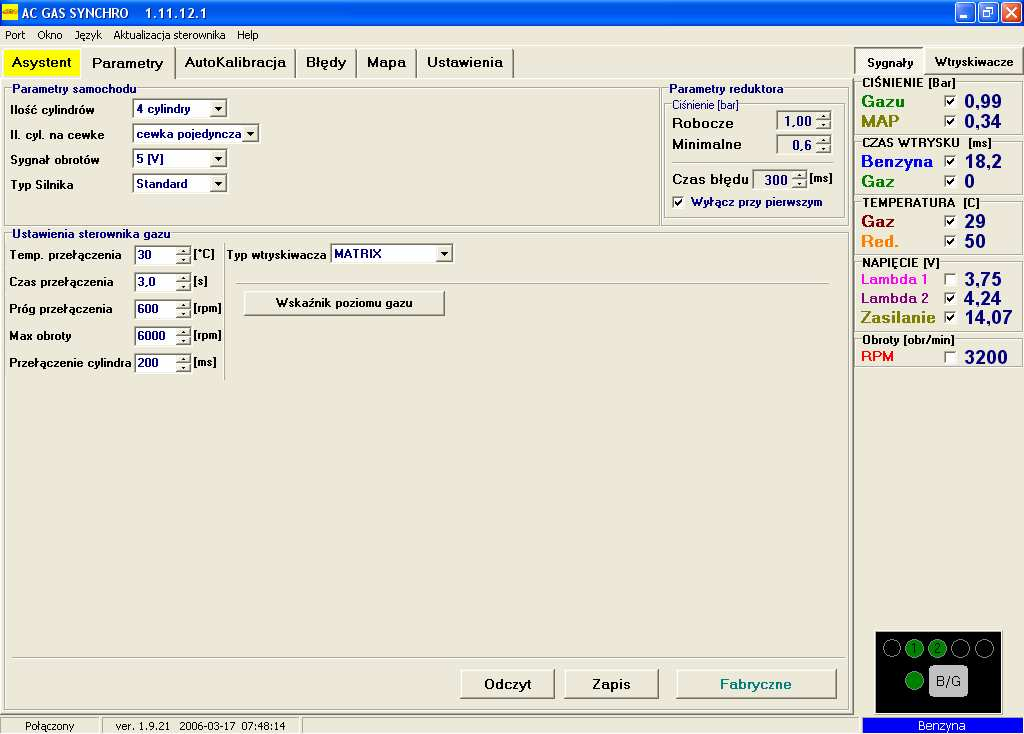

5 Rysunek 5 Widok okna parametry W przypadku gdy sterownik zgłasza komunikat Błd sterownika i w lewym dolnym rogu wywietlany jest napis brak połczenia naley wybra inny port z menu port u góry ekranu Wersja programu diagnostycznego AC GAS SYNCHRO Po uruchomieniu programu diagnostycznego u góry ekranu na belce napisana jest wersja programu, Rysunek 5 przedstawia program w wersji Menu główne W menu głównym dostpne s nastpujce opcje: Port słuy do zmiany portu komunikacyjnego, połczenia, rozłczenia ze sterownikiem Okno wybór okna programu Jzyk wybór wersji jzykowej Aktualizacja sterownika aktualizacja oprogramowania w sterowniku Help informacje o programie 5
6 2.4. Parametry sterownika U dołu ekranu programu wywietlana jest wersja programu w sterowniku (Rysunek 5), po słowie ver. podana jest wersja programu gdzie: Numer wersji PCB sterownika (potrzebne przy aktualizacji sterownika) 21 - Numer wersji oprogramowania w sterowniku :48:14 - Data i godzina kompilacji wersji W oknie parametry widoczne s trzy grupy ustawie. W grupie parametry samochodu mamy do wyboru: Ilo cylindrów ilo cylindrów w samochodzie Il. cyl. na cewke ilo cylindrów przypadajcych na jedn cewk zapłonow Sygnał obrotów ródło sygnału obrotów, 12 V obroty z cewki zapłonowej, 5V obroty z komputera samochodowego Typ silnika rodzaj silnika, Standard silnik wolno sscy bez doładowania, Turbo silnik doładowany W grupie ustawienia sterownika gazu dostpne s na stpujca parametry: Temp. przełczenia temperatura reduktora która jest wymagana aby sterownik przełczył si na gaz Czas przełczenia czas od uruchomienia silnika po jakim sterownik moe przełczy si na gaz. Próg przełczenia obroty silnika po osigniciu których sterownik przełczy si na gaz. Dla progu obrotów <700 przełczenie nastpi na wolnych obrotach. Max obroty obroty silnika po osigniciu których sterownik przełczy si na benzyn Przełczenie cylindra czas pomidzy przełczeniem kolejnych cylindrów, przy ustawieniu np. 200[ms] przy silniku 4 cylindrowym przełczenie z benzyny na gaz lub z gazu na benzyn bdzie trwało 4*200[ms]. Dla tej opcji nie ma znaczenia czy układ wtrysku benzyny to tzw. pełna sekwencja. Typ wtryskiwacza rodzaj wtryskiwacza gazowego. W przypadku sterowników z wersj oprogramowania 18 i nisz przy wyborze wtryskiwacza innego ni: inny, matrix, koltec automatycznie zostanie wybrany wtryskiwacz matrix co jest normalnym objawem pracy sterownika i nie naley przestawia typu wtryskiwacza na inny. Przycisk Wskanik poziomu gazu słuy do wejcia w ustawianie progów zapalenia LED na centralce i do wyboru czujnika poziomu gazu, co zostanie opisane póniej. W grupie Parametry reduktora dostpne s nastpne opcje: Cinienie robocze cinienie gazu przy kalibracji sterownika 6
7 Cinienie minimalne cinienie gazu poniej którego nastpi przełczenie na benzyn. Czas błdu czas jaki cinienie gazu musi by mniejsze od minimalnego aby sterownik przełczył si na benzyn. Wyłcz przy pierwszym samochód zostanie przełczony na benzyn przy pierwszym spadku cinienia poniej minimum. Na dole okna znajduj si trzy przyciski, które posiadaj nastpujce funkcje: Odczyt odczyt nastaw sterownika z pliku Zapis zapis nastaw sterownika do pliku Fabryczne przywrócenie ustawie fabrycznych do sterownika 2.5. Sygnały, wtryskiwacze, centralka Po prawej stronie okna programu (Rysunek 5) znajduje si okno sygnały i okno wtryskiwacze. W oknie sygnały dostpne s nastpujce sygnały mierzone przez sterownik: Cinienie gazu [bar] warto cinienia gazu (rónicy cinie pomidzy reduktorem a kolektorem sscym) Cinienie MAP [bar] warto cinienie w kolektorze sscym (warto absolutna cinienia ) Czas wtrysku benzyna [ms] czas wtrysku benzyny (dla pierwszego wtryskiwacza) Czas wtrysku Gaz [ms] czas wtrysku gazu (dla pierwszego cylindra) Temperatura gazu [ C] temperatura gazu na wyjciu reduktora Temperatura reduktora [ C] temperatura płynu w reduktorze Napicie lambda 1 [V] napicie na sondzie lambda 1 Napicie lambda 2 [V] napicie na sondzie lambda 2 Napicie zasilania [V] napicie na zasilaniu sterownika RPM [Obr/min] obroty silnika Wszystkie z opisanych sygnałów widoczne s take na oscyloskopie. Istnieje moliwo wyłczenia danego sygnału aby nie był widoczny na oscyloskopie aby to zrobi naley klikn na warto danego sygnału co spowoduje odznaczenie go. Po klikniciu na nazwie danego sygnału moliwa jest take zmiana koloru. Aby wej w okno wtryskiwacze naley nacisn na przycisk wtryskiwacze. Rysunek 6 Widok okna wtryskiwacze. W oknie tym wywietlane s czasy wtrysku benzyny dla poszczególnych wtryskiwaczy. Poniej przedstawione s aktywne wtryskiwacze gazowe. Opcja ta słuy do wyłczania poszczególnych wtryskiwaczy gazowych. Np. dla silnika 4 cylindrowego normalnie mamy aktywne 4 wtryskiwacze gazowe (kolor zielony). Aby wyłczy dany wtryskiwacz gazowy naley klikn na jego obrazku co spowoduj jego wyłczenie i włczenie odpowiadajcego mu 7

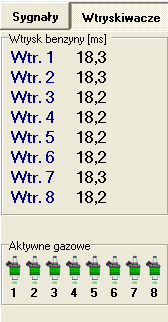

8 wtryskiwacza benzynowego. Dziki tej opcji moliwe jest zdiagnozowanie mechanicznego uszkodzenia wtryskiwacza. Po wyłczeniu napicia po kluczyku włczane s wszystkie wtryskiwacze gazowe. Pod oknami sygnały i wtryskiwacze widoczna jest centralka LED. Rysunek 7 Widok centralki LED Na centralce znajduje si przycisk do zmiany rodzaju paliwa. Dioda obok przycisku informuje o rodzaju pracy sterownika: Zgaszona sterownik na benzynie Zapalona sterownik na gazie Miga sterownik w trybie automat Pod centralka wywietlana jest informacja o aktualnym paliwie. U góry centralki znajduje si 5 diod informujcych o poziomie gazu w zbiorniku. Po klikniciu na jednej z czterech diod LED wchodzimy w ustawianie progów LED. Rysunek 8 Ustawianie progów LED W oknie tym ustawiamy napicia przy których nastpi zapalenie poszczególnych diod LED. Wybieramy take rodzaj czujnika poziomu gazu. Wywietlane jest równie napicie poziomu gazu Autokalibracja Okno autokalibracji słuy do kalibracji samochodu na wolnych obrotach. Po uruchomieniu silnika i wtedy gdy sonda lambda zaczła ju pracowa włczamy start autokalibracji. Podczas autokalibracji silnik powinien pracowa na wolnych obrotach. Naley wyłczy klimatyzacj, wiatła, nie wykonywa ruchów kierownicy. Sterownik kilkukrotnie przełcza si z gazu na benzyn. Po zakoczeniu kalibracji sterownik wywietla napis o pomylnym ukoczeniu kalibracji. Podczas kalibracji mog pojawi si nastpujce komunikaty: 2.7. Oscyloskop Warto obrotów silnika: [rpm] jest zbyt niska obroty silnika s zbyt niskie naley sprawdzi ustawienie Iloci cylindrów na cewk Brak wtrysku na wtryskiwaczu: - brak sygnału na wtryskiwaczu benzynowym naley sprawdzi podłczenie wizki emulatora. Warto cinienia kolektora: [bar] jest nie prawidłowa cinienie kolektora moe by nie prawidłowe naley sprawdzi ustawienia czujnika cinienia kolektora. Rysunek 9 Widok oscyloskopu 8
9 Przy wybranej zakładce autokalibracja, mapa widoczny jest oscyloskop. Na oscyloskopie wywietlane s wszystkie sygnały które były opisywane w punkcie 2.5. Widoczne przycisku sterujce posiadaj nastpujce funkcje patrzc od lewej: Start oscyloskopu Stop oscyloskopu Zapis aktualnego oscyloskopu Wczytanie oscyloskopu Zmniejszenie iloci wywietlanych punktów(tylko przy wczytaniu wykresu) Zwikszenie iloci wywietlanych punktów(tylko przy wczytaniu wykresu) W przypadku gdy sterownik pracuje na gazie u góry oscyloskopu pojawia si cigła linia w kolorze takim jak czas wtrysku gazu Błdy W oknie błdy wywietlane jest pole: sygnał cigły dla błdów zaznaczenie tego pola powoduje sygnalizacj dwikow o wystpieniu błdu a do nacinicia przycisku przez uytkownika. W przypadku wyłczenia tej opcji sygnał dwikowy bdzie włczony tylko przez okrelony czas. W oknie błdy aktualne wywietlane s aktualne błdy zarejestrowane przez sterownik, w oknie błdy zarejestrowane wywietlane s błdy zarejestrowane podczas pracy sterownika. Podczas pracy mog zosta wywietlone nastpujce błdy: Błd wtryskiwaczy brak wtryskiwacza gazowego lub jego uszkodzenie Błd napicia napicie na zasilaniu sterownika spadło poniej 9 [V] Cinienie gazu za wysokie cinienie gazu było wiksze 2 krotnie od roboczego przez 5 sekund ( problemy z reduktorem ) Cinienie gazu za niskie cinienie gazu spadło poniej cinienia minimalnego przez ustawiony czas. Błd danych, sprawd nastawy! sterownik wykrył błd w ustawieniach, naley sprawdzi wszystkie ustawienia sterownika. Brak wtrysku benzyny sterownik wykrył brak sygnału wtrysku na jednym lub kilku wtryskiwaczach benzynowych. W oknie komunikaty wywietlane s nastpujce komunikaty: Wtryskiwacze gazowe całkowicie otwarte!!, - Sprawdz sonde lambda przy pełnym obcieniu nastpiło zaptlenie si wtrysku gazu tzn. podczas trwania wtrysku gazu przyszedł nastpny wtrysk gazu. Jeeli sonda lambda w tym czasie kiedy pojawia si ten komunikat jest bogata to mona zignorowa ten błd w innym przypadku naley zwikszy dysze wtryskiwaczy co spowoduje zmniejszenie mnonika. Na dole okna błdy znajduje si przycisk Kasuj błdy, który słuy do skasowania zarejestrowanych błdów. 9

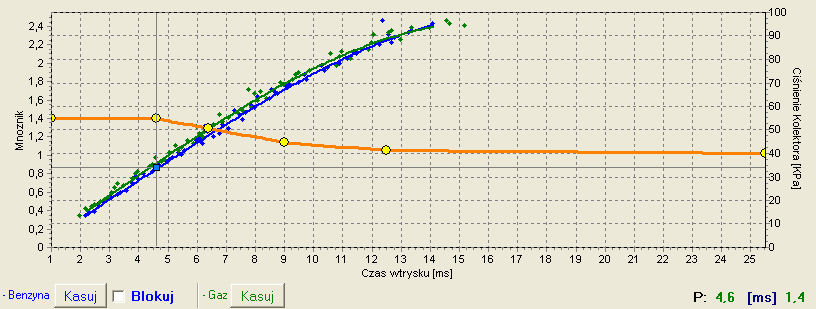

10 2.9. Mapa W oknie mapa znajduj si mapy sterownika gazowego Rysunek 10 Mapa sterownika Rysunek 10 przedstawia 3 mapy: Mapa mnonika - kolor pomaraczowy Mapa czasu wtrysku benzyny (na benzynie) - kolor niebieski Mapa czasy wtrysku benzyny (na gazie) - kolor zielony Mapa mnonika jest koloru pomaraczowego. Do tej mapy przyporzdkowana jest lewa o danych czyli Mnonik i o dolna czyli Czas wtrysku [ms]. Mapa mnonika słuy do ustawiania mnonika dla danego czasu wtrysku benzyny. Do ustawiania mnonika słu punkty znajdujce si na mapie (ółte). Po autokalibracji na mapie pojawiaj si 2 skrajne punkty na kocach mapy oraz 4 dodatkowe punkty w rodku mapy. Aby móc przesuwa dany punkt naley go najpierw zaznaczy poprzez kliknicie na niego. Warto zaznaczonego punktu wywietlana jest po prawej stronie u dołu mapy. Do przesuwania punktów na mapie słu nastpujce klawisze: - strzałka w lewo przesuwanie punktu w lewo ( zmiana czasu wtrysku na jakim jest dany punkt) - strzałka w prawo przesuwanie punktu w prawo ( zmiana czasu wtrysku na jakim jest dany punkt) - strzałka w dół zmniejszenie mnonika dla danych czasów wtrysku - strzałka w gór zwikszenie mnonika dla danych czasów wtrysku Insert (przy aktywnym punkcie) lub prawy klawisz myszy dodanie nowego punktu Delete skasowanie punktu z mapy Page Up podniesienie mapy do góry Page Down opuszczenie mapy do dołu Ctrl +, lub Ctrl + zmiana aktywnego punktu Przy nacinitym klawiszu Shift krok przesuwania zwikszy si o 10 (szybsze przesuwanie). W przypadku gdy nie jest aktywny aden punkt strzałki powoduj przesuwanie całej mapy. 10
11 Oprócz mapy mnonika w oknie znajduj si te dwie inne mapy. Mapa koloru niebieskiego to mapa czasów wtrysku benzyny(na benzynie). Do mapy przyporzdkowane s o prawa Cinienie kolektora [Kpa] oraz o dolna czas wtrysku [ms]. Mapa składa si z niebieskich punktów. Sterownik po zebraniu mapy rysuje j lini cigł. Analogicznie jest z tzw. map gazow tzn. map czasów wtrysku benzyny (na gazie), która jest koloru zielonego. Kiedy sterownik zbierze ju dwie mapy tzn. map benzynow i gazow moliwe jest wejcie w zakładk odchyłka, w której czerwon lini wyrysowana jest odchyłka pomidzy benzyn i gazem. Na przedstawionym oknie mapy (Rysunek 10) widoczny jest równie kwadratowy znacznik koloru niebieskiego, którego pozycja zmienia si od cinienia kolektora i od czasów wtrysku benzyny. Jest on bardzo przydatny przy zbieraniu mapy poniewa pokazuje przy jakim obcieniu i na jakich czasach wtrysku pracuje silnik. Na mapie znajduj si równie przyciski kasuj, które słu do skasowania mapy benzynowej i mapy gazowej. Obok przycisku znajduje si równie pole wyboru Blokuj, które słuy do zablokowania mapy benzyny po jej zebraniu tzn. sterownik po zebraniu mapy benzynowej (po wyrysowaniu jej linia cigł) nie bdzie ju jej modyfikował Asystent Korzystajc z opcji asystent moliwe jest ustawienie wszystkich opcji potrzebnych do ustawienia sterownika łcznie z autokalibracj Ustawienia sterownika W oknie ustawienia sterownika moliwa jest zmiana rodzaju czujnika: Cinienia gazu (domylnie PS-01) Cinienia kolektora (domylnie PS-01) Temperatury reduktora (domylnie CT-04-2K) Temperatury gazu (domylnie CT-02-2K) Dostpna jest tu równie opcja: Wtr. Benz. Sterownay + - wtryskiwacze benzynowe sterowane impulsami dodatnimi (w niektórych samochodach wtryskiwacze sterowane s impulsami dodatnimi, a nie jak w wikszoci przypadków impulsami ujemnymi) Aktualizacja sterownika Aby przeprowadzi aktualizacj sterownika naley połczy si ze sterownikiem programem diagnostycznym, wyłczy silnik. Wybra z menu głównego opcj Aktualizacja sterownika. Na ekranie pojawi si okno Aktualizacja sterownika. W ramce Parametry sterownika wywietlone s informacje o wersji oprogramowania w sterowniku. Naley nacisn przycisk Wczytaj aktualizacj i wybra plik aktualizacji 11
12 odpowiedni dla wersji PCB (płytki) sterownika. Wersja PCB sterownika to pierwsze dwie liczby w kodzie wersji czyli np. sterownik z wersj oprogramowania o kodzie posiada: 1.6 wersj płytki sterownika (PCB) 18 wersj oprogramowania w sterowniku Dla powyszego przykładu plik aktualizacji powinien posiada oznaczenie 1.6.x gdzie x to wersja oprogramowania w aktualizacji. Po załadowaniu pliku aktualizacji naley nacisn przycisk Aktualizuj. Gdy pasek postpu aktualizacji dojdzie do 100 % sterownik na chwil si rozłczy i po chwili ponownie powinien si połczy. Na dole ekranu powinien by widoczny nowy numer wersji oprogramowania w sterowniku zgodny z załadowanym plikiem aktualizacji. W przypadku gdy podczas aktualizacji wystpi błd i nie ma moliwoci połczenia si ze sterownikiem naley (dotyczy wersji firmware 19 i starszych): Zamkn program diagnostyczny Wyłczy napicie po kluczyku (stacyjka) Odłczy interfejs RS-232 od komputera Uruchomi program diagnostyczny (program zgłosi błd: brak sterownika gazu) Podłczy interfejs do komputera Wyj bezpiecznik główny i włoy go z powrotem (dioda LED na centralce powinna si zapali) Przed zgaszeniem diody LED naley nacisn przycisk w centralce LED (dioda LED powinna zgasn) Wej w opcje aktualizacji sterownika, wybra plik aktualizacji i nacisn przycisk Aktualizuj Po osigniciu przez pasek postpu 100% sterownik powinien si połczy z programem diagnostycznym. (Dla wersji firmware 20 i nowszych): Program diagnostyczny wykryje błd podczas aktualizacji i po połczeniu ze sterownikiem otworzy okno aktualizacji. Naley przeprowadzi powtórnie proces aktualizacji. 12
13 3. Programowanie sterownika Stag-200, Stag-300 Programowanie sterownika Stag-200, Stag-300 mona wykona na dwa sposoby: Programowanie z uyciem mapy benzynowej i gazowej. Patrz punkty 3.1 do 3.4 Rczne ustawianie sterownika. Patrz punkt 3.5 Programowanie z uyciem mapy benzynowej i gazowej mona podzieli na nastpujce etapy: Autokalibracja sterownika Stag-200, Stag-300 Zebranie mapy czasów wtrysku benzyny na benzynie (mapa benzynowa) Zebranie mapy czasów wtrysku benzyny na gazie (mapa gazowa) Sprawdzenie czy mapy si pokrywaj, sprawdzenie odchyłki 3.1. Autokalibracja Przed rozpoczciem autokalibracji naley uruchomi silnik i poczeka a sonda lambda zacznie pracowa. Podczas wykonywania autokalibracji silnik powinien pracowa na wolnych obrotach, nie naley zwiksza obrotów, trzeba wyłczy klimatyzacj, wiatła, nie naley wykonywa ruchów kierownic gdy moe to spowodowa błdne działanie procesu autokalibracji. Podczas przeprowadzania autokalibracji naley obserwowa czasy wtrysku benzyny i gazu. W przypadku gdy czasy wtrysku gazu s mniejsze od czasów wtrysku benzyny dysze wtryskiwacza mog by zbyt due i naley wtedy zmniejszy rednice dyszy. Po zakoczeniu procesu autokalibracji na mapie mnonika powinny pojawi si 2 skrajne punkty i 4 punkty na rodku mapy mnonika. Drugi punkt od lewej to punkt pracy silnika na wolnych obrotach czyli punkt pracy podczas autokalibracji. Warto mnonika dla tego punktu powinna zawiera si w granicach pomidzy 1.2 a 1.6, w przypadku gdy jest on wikszy od 1.6 przy dłuszych czasach wtrysku benzyny czyli przy wikszym obcieniu i przy duych obrotach moe wystpi sytuacja nakładania si czasów wtrysku gazu na siebie tzn. podczas trwania czasu wtrysku gazu przychodzi nastpny wtrysk (zaptlenie si czasów wtrysku). Sterownik w takiej sytuacji zgłosi błd za długi czas wtrysku gazu. Jednak w takim przypadku naley sprawdzi jak zachowuje si sonda lambda, jeeli jest ona bogata i samochód jedzie normalnie to mona zignorowa ten błd Zebranie mapy czasów wtrysku benzyny na benzynie (mapa benzynowa) Po wykonaniu procesu autokalibracji naley przełczy samochód na benzyn i przejecha si nim odcinek około 4 km w celu zebrania mapy benzynowej. Przy zbieraniu mapy naley stara si jecha na jednym biegu np. na 4 i naley jecha w ten sposób aby sonda lambda pracowała tzn. zmieniała swój stan z ubogiej na bogat. Podczas zbierania mapy powinny pojawia si niebieskie punkty. W celu szybszego zebrania mapy naley tak dobiera obcienia samochodu aby zbiera punkty w tym miejscu gdzie mamy puste miejsca. Zbieranie map odbywa si bez udziału programu diagnostycznego, dlatego mona to wykonywa bez podłczonego komputera. Jednak wykonujc t czynno z podłczonym komputerem i programem diagnostycznym moemy to zrobi duo szybciej i dokładnie widzimy co si dzieje z samochodem. Gdy sterownik stwierdzi e została 13
14 zebrana wystarczajca ilo punktów mapa zostanie wyrysowana lini cigł. W tym momencie zbieranie mapy benzynowej zostaje zakoczone Zebranie mapy czasów wtrysku benzyny na gazie (mapa gazowa) Po zebraniu mapy benzynowej przełczamy samochód na gaz i zaczynamy analogicznie jak wczeniej zbiera map gazow. Map gazow naley zbiera w identycznych warunkach drogowych z podobnymi obcieniami jak zbierana była mapa benzynowa. Mapa gazowa rysowana jest zielonymi punktami. Po zebraniu wystarczajcej iloci punktów mapa zostanie wyrysowana lini cigł. Przy prawidłowo ustawionym sterowniku (dobrze dobrana charakterystyka mnonika) mapa benzynowa i gazowa powinny si pokry. W przypadku gdy mapy nie pokrywaj si w miejscu gdzie mapy nie nachodz na siebie naley skorygowa charakterystyk mnonika (dla danych czasów wtrysku dolna o mapy). Przy zbieraniu mapy gazowej gdy mamy podłczony komputer i uruchomiony program diagnostyczny moemy na bieco w trakcie zbierania mapy gazowej kiedy widzimy, e zbierane zielone punkty nie pokrywaj si z map benzynow korygowa charakterystyk mnonika. Jest to nawet zalecane poniewa w sytuacji gdy charakterystyka mnonika jest mocno odchylona od charakterystyki jaka powinna by sterownik samochodowy zaczyna si przestawia i w skrajnym przypadku moe zapali kontrolk check. Korygujc na bieco charakterystyk mnonika punkty mapy gazowej powinny pokrywa si z map benzynow. Po doprowadzeniu do takiej sytuacji, e mapy si pokryj mona uzna, e charakterystyka jest dobrze dobrana Sprawdzenie czy mapy si pokrywaj, sprawdzenie odchyłki. Po zebraniu mapy benzynowej i mapy gazowej (mapy wyrysowane cigłymi liniami) moemy sprawdzi odchyłk pomidzy map benzynow i map gazow. W oknie Mapa po prawej stronie znajduje si przycisk Odchyłka. Po jego naciniciu pojawia si wykres odchyłki narysowany lini czerwon. W przypadku gdy odchyłka mieci si w granicach ± 10% mona uzna, e sterownik jest dobrze zaprogramowany, jeeli jest inaczej naley skorygowa charakterystyk mnonika w punktach gdzie mapy si nie pokrywaj Rczne ustawianie sterownika. Istnieje take moliwo rcznego ustawienia sterownika, które przy nabyciu odpowiedniego dowiadczenia moe by szysze od opisywanego powyej sposobu. Ustawienie sterownika tak jak przy poprzedniej metodzie rozpoczynamy od autokalibracji (jest ona koniczna do prawidłowej pracy sterownika, patrz punkt 3.1). Nastpnie jeeli proces autokalibracji przebiegł pomylnie i wartoci mnonika s prawidłowe dla punktu kalibracji przełczamy samochód na benzyn i wyjedamy nim na jazd. Ustawianie charakterystyki mnonika przeprowadzamy w nastpujcy sposób: Jedziemy samochodem na benzynie, staramy si utrzymywa stałe obcienie silnika tzn. czasy wtrysku benzyny powinny by ustabilizowane. Tak dobieramy obcienie aby czasu wtrysku benzyny były np. około 5 [ms]. Okrelenie czasów wtrysku benzyny ułatwi nam niebieski kwadratowy znacznik, którego pozycja w osi poziomej zaley od czasów wtrysku. Nastpnie przełczamy samochód na gaz i obserwujemy czy niebieski znacznik nie zmieni swojej pozycji w osi czasu wtrysku, czyli czy nie zmienił si czas wtrysku benzyny. Jeeli czas wtrysku benzyny zmniejszył si (znacznik przesunł si w lewo) to oznacza, e dla danych czasów wtrysku benzyny mnonik jest zbyt duy (mieszanka jest zbyt bogata). 14
15 Naley w takim przypadku skorygowa mnonik w naszym przypadku dla czasu 5 [ms] do dołu. Jeeli po przełczeniu z benzyny na gaz znacznik przesuwa si w prawo to oznacza, e mieszanka jest zbyt uboga i naley podnie map mnonika do góry dla danych czasów wtrysku. Procedur opisan powyej naley przeprowadzi dla kilku czasów wtrysku poczwszy od punktu kalibracji a do czasów wtrysku przy duym obcieniu. Mona np. sprawdzi map mnonika co 2 [ms] poczwszy od punktu kalibracji. W razie koniecznoci naley doda punkt na mapie mnonika w celu dokładniejszego jej ustawienia. Po przeprowadzeniu opisywanego ustawiania rcznego sterownika mapy benzynowa i gazowa powinny pokrywa si. 15
16 4. Obsługa centralki LED i sygnały dwikowe (instrukcja dla uytkownika) 4.1. Centralka LED W skład centralki LED wchodz: Linijka LED wskazujca poziom gazu Dioda LED sygnalizujca rodzaj paliwa Przycisk Linijka LED pokazuje aktualny poziom gazu w zbiorniku po przełczeniu na gaz. 4 zielone diody oznaczaj pełen zbiornik, dioda czerwona oznacza rezerw. Dioda LED pokazuje aktualny stan pracy: Przycisk słuy do zmiany paliwa Zgaszona samochód pracuje na benzynie Wolne miganie (1 raz na sekund) oczekiwanie na temperatur silnika Normalne miganie (2 razy na sekund) sterownik w trybie automat (oczekiwanie na obroty do przełczenia na gaz) Szybkie miganie (4 razy na sekund) błd sterownika (wyłczenie od braku gazu w zbiorniku) Zapalona samochód pracuje na gazie Programowanie rodzaju paliwa: Sterownik zapamituje ostanie ustawienie paliwa przed wyłczeniem napicia po kluczyku. Uwaga: W starszych wersjach oprogramowania w sterowniku ustawienie stanu sterownika po podaniu napicia po kluczyku dokonuje si przy wyłczonym silniku i przekrconym kluczyku. Ustawiony stan pracy sterownika jest wtedy zapamitywany. Zmiana paliwa przy pracujcym silniku jest tylko chwilowa i nie jest zapamitywana Sygnały dwikowe Sterownik generuje nastpujce sygnałem dwikowe: Trzy sygnały dwikowe w przypadku przełczenia siz gazu na benzyn od zbyt małej iloci gazu w zbiorniku. Trzy krótkie sygnały dwikowe i jeden długi w przypadku wystpienia błdu sterownika. 16
