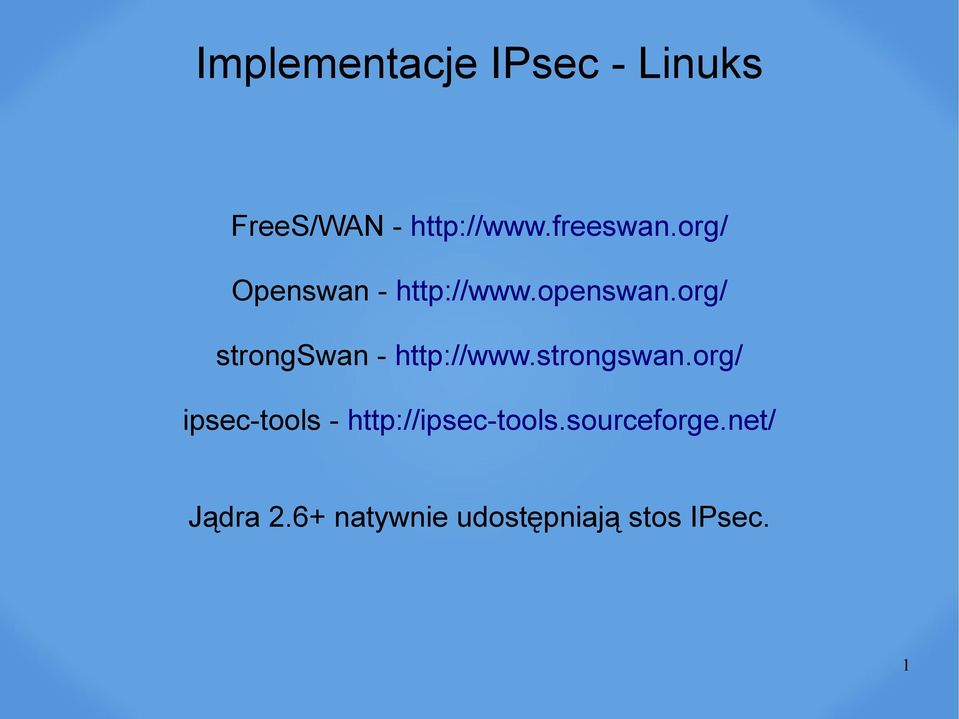

1 Implementacje IPsec - Linuks FreeS/WAN - Openswan - strongswan - ipsec-tools - Jądra 2.6+ natywnie udostępniają stos IPsec. 1

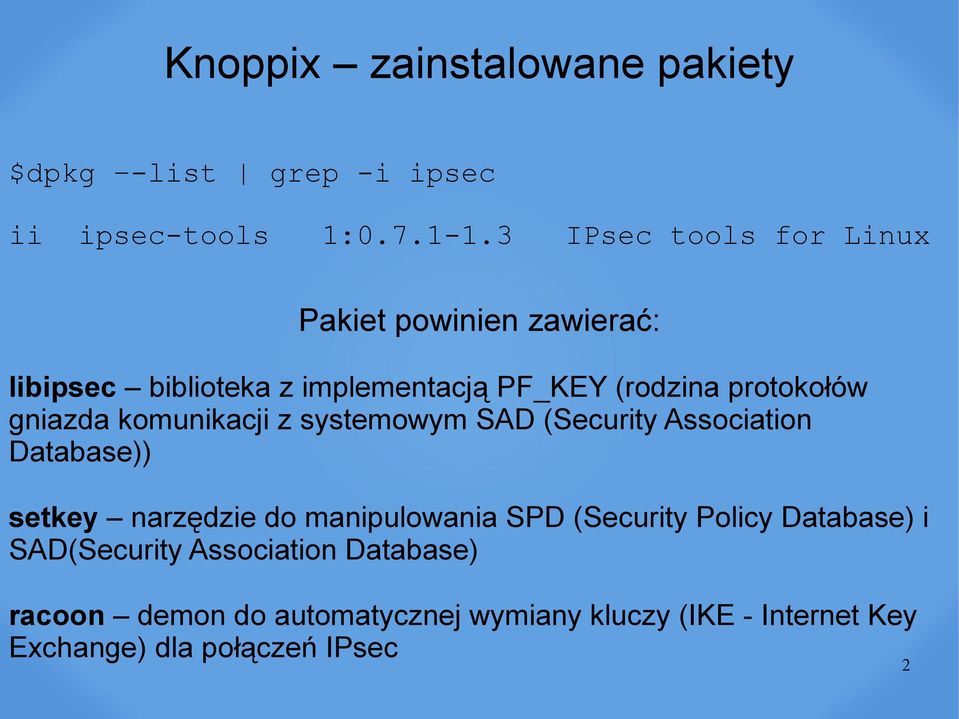

2 Knoppix zainstalowane pakiety $dpkg -list grep -i ipsec ii ipsec-tools 1: IPsec tools for Linux Pakiet powinien zawierać: libipsec biblioteka z implementacją PF_KEY (rodzina protokołów gniazda komunikacji z systemowym SAD (Security Association Database)) setkey narzędzie do manipulowania SPD (Security Policy Database) i SAD(Security Association Database) racoon demon do automatycznej wymiany kluczy (IKE - Internet Key Exchange) dla połączeń IPsec 2

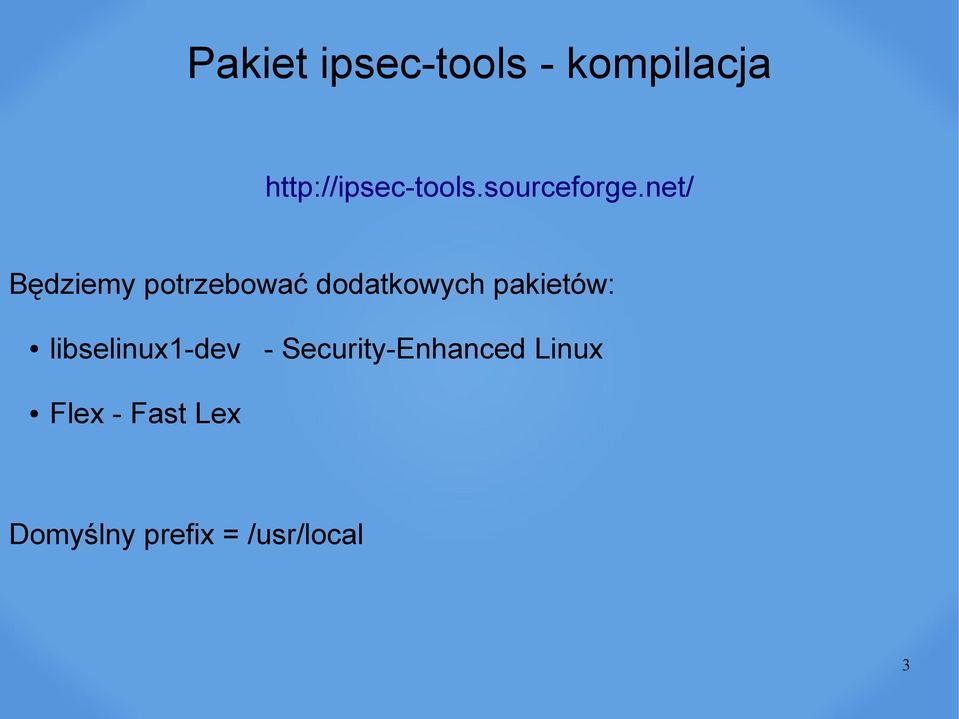

3 Pakiet ipsec-tools - kompilacja Będziemy potrzebować dodatkowych pakietów: libselinux1-dev - Security-Enhanced Linux Flex - Fast Lex Domyślny prefix = /usr/local 3

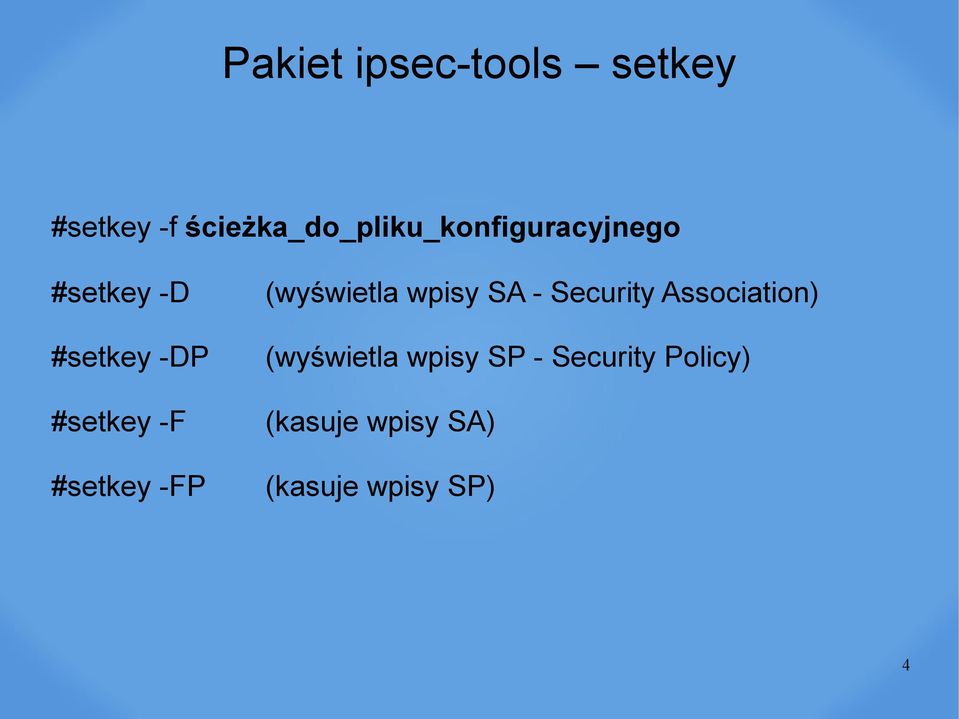

4 Pakiet ipsec-tools setkey #setkey -f ścieżka_do_pliku_konfiguracyjnego #setkey -D #setkey -DP #setkey -F #setkey -FP (wyświetla wpisy SA - Security Association) (wyświetla wpisy SP - Security Policy) (kasuje wpisy SA) (kasuje wpisy SP) 4

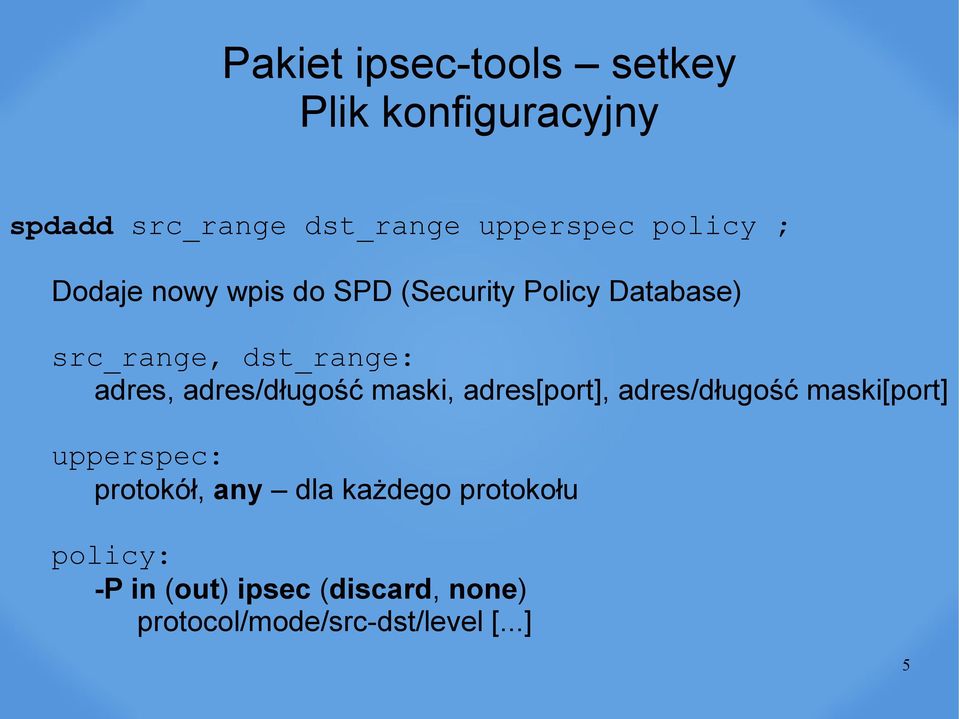

5 Pakiet ipsec-tools setkey Plik konfiguracyjny spdadd src_range dst_range upperspec policy ; Dodaje nowy wpis do SPD (Security Policy Database) src_range, dst_range: adres, adres/długość maski, adres[port], adres/długość maski[port] upperspec: protokół, any dla każdego protokołu policy: -P in (out) ipsec (discard, none) protocol/mode/src-dst/level [...] 5

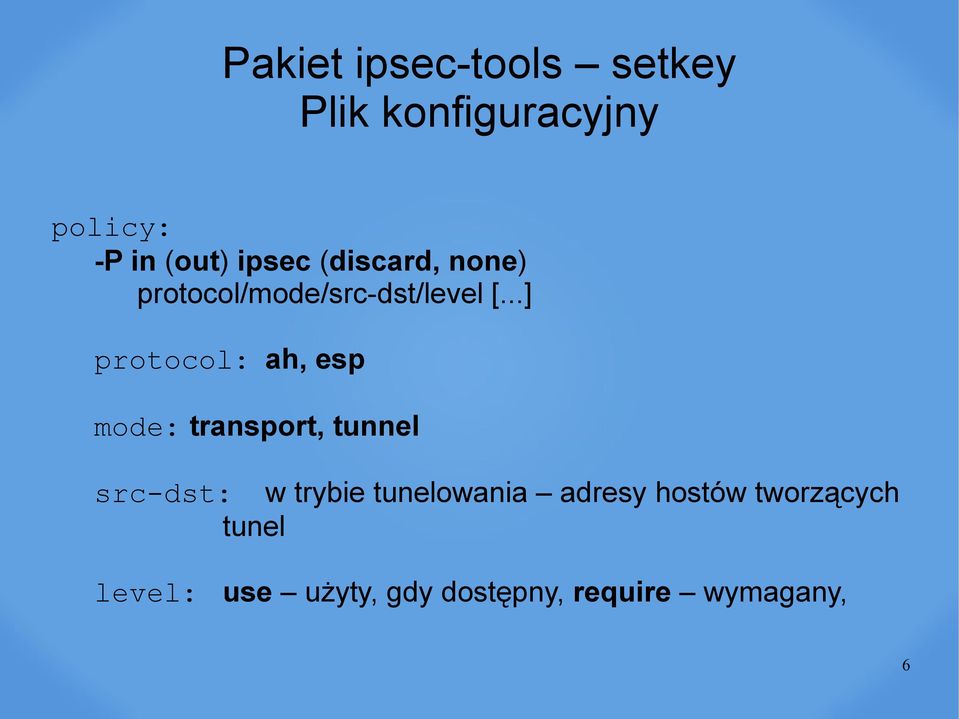

6 Pakiet ipsec-tools setkey Plik konfiguracyjny policy: -P in (out) ipsec (discard, none) protocol/mode/src-dst/level [...] protocol: ah, esp mode: transport, tunnel src-dst: w trybie tunelowania adresy hostów tworzących tunel level: use użyty, gdy dostępny, require wymagany, 6

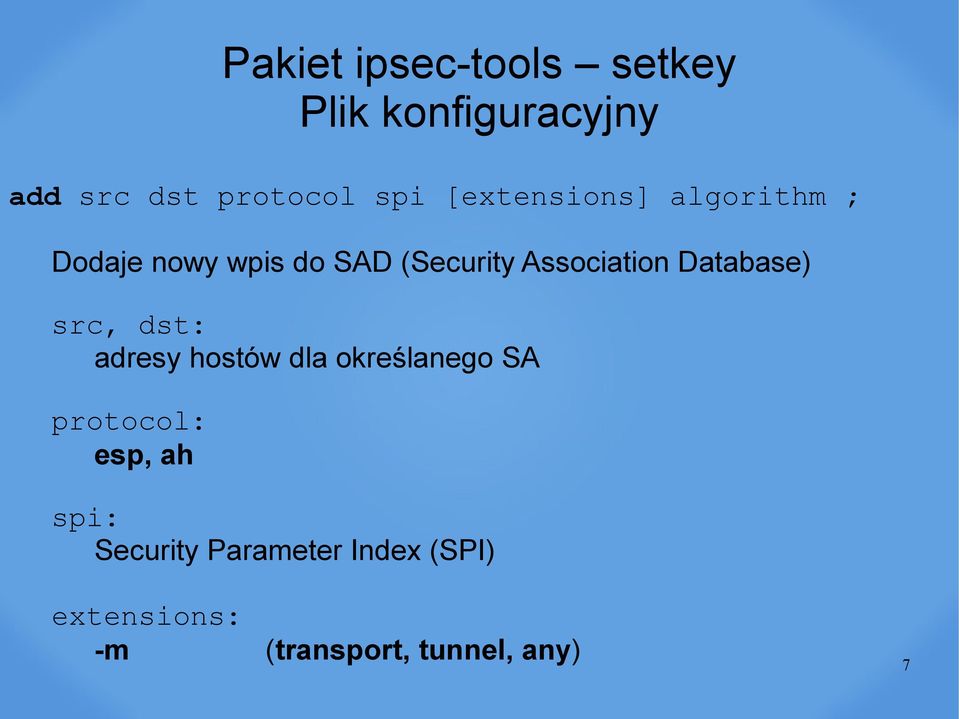

7 Pakiet ipsec-tools setkey Plik konfiguracyjny add src dst protocol spi [extensions] algorithm ; Dodaje nowy wpis do SAD (Security Association Database) src, dst: adresy hostów dla określanego SA protocol: esp, ah spi: Security Parameter Index (SPI) extensions: -m (transport, tunnel, any) 7

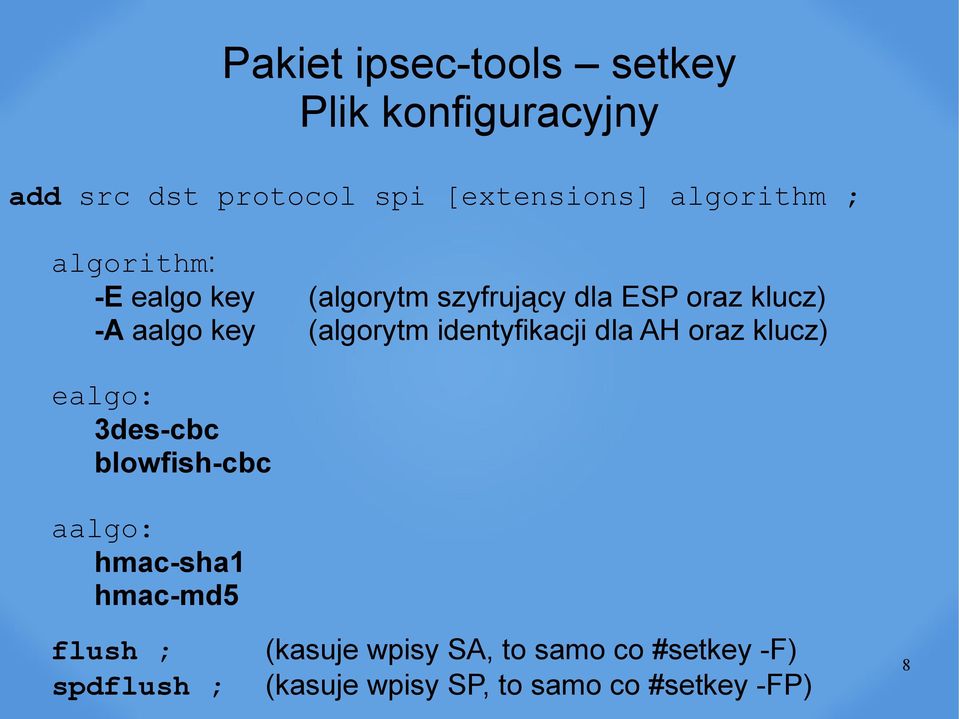

8 Pakiet ipsec-tools setkey Plik konfiguracyjny add src dst protocol spi [extensions] algorithm ; algorithm: -E ealgo key (algorytm szyfrujący dla ESP oraz klucz) -A aalgo key (algorytm identyfikacji dla AH oraz klucz) ealgo: 3des-cbc blowfish-cbc aalgo: hmac-sha1 hmac-md5 flush ; spdflush ; (kasuje wpisy SA, to samo co #setkey -F) (kasuje wpisy SP, to samo co #setkey -FP) 8

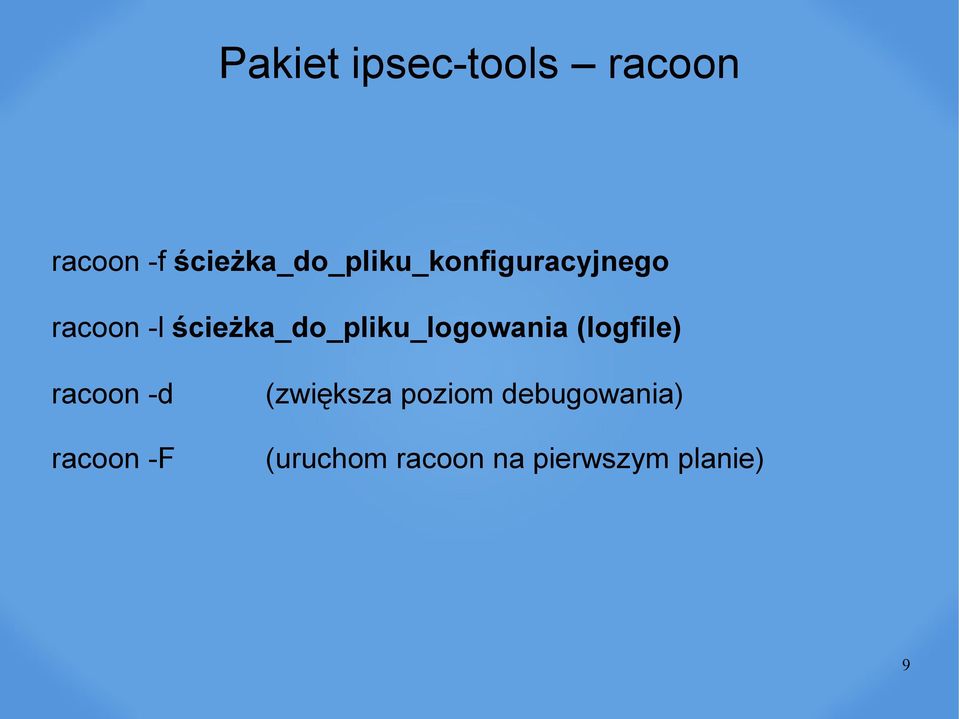

9 Pakiet ipsec-tools racoon racoon -f ścieżka_do_pliku_konfiguracyjnego racoon -l ścieżka_do_pliku_logowania (logfile) racoon -d racoon -F (zwiększa poziom debugowania) (uruchom racoon na pierwszym planie) 9

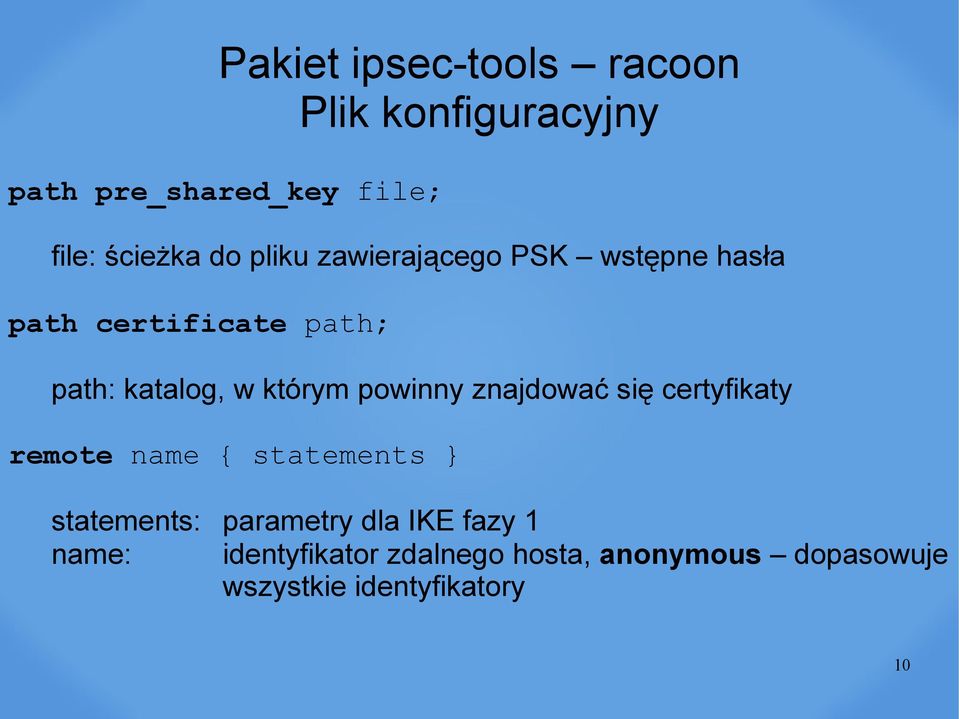

10 Pakiet ipsec-tools racoon Plik konfiguracyjny path pre_shared_key file; file: ścieżka do pliku zawierającego PSK wstępne hasła path certificate path; path: katalog, w którym powinny znajdować się certyfikaty remote name { statements } statements: parametry dla IKE fazy 1 name: identyfikator zdalnego hosta, anonymous dopasowuje wszystkie identyfikatory 10

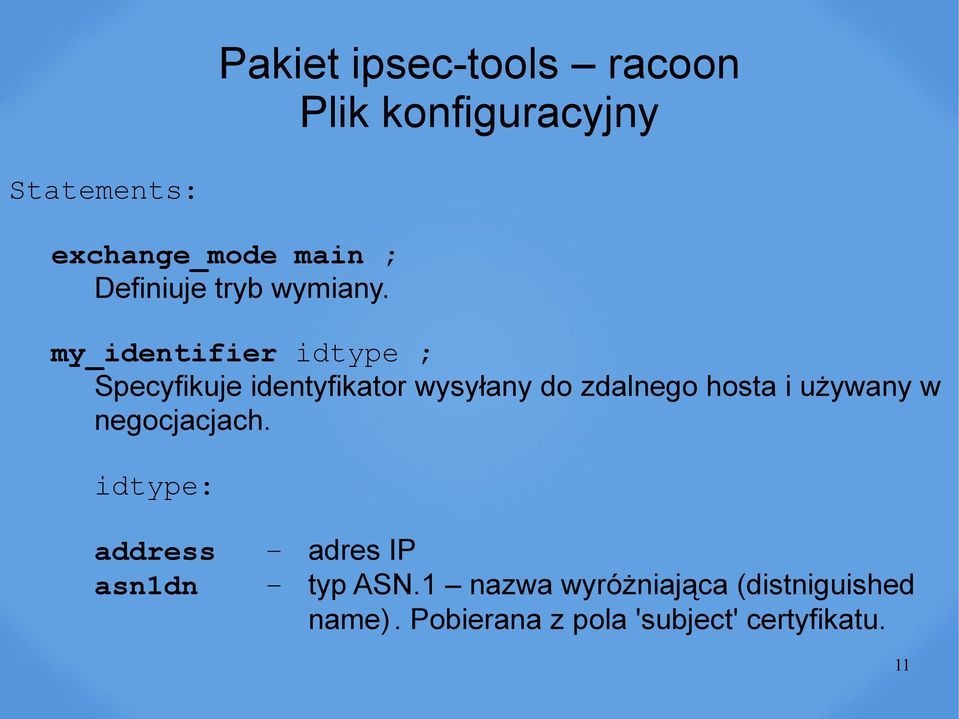

11 Pakiet ipsec-tools racoon Plik konfiguracyjny Statements: exchange_mode main ; Definiuje tryb wymiany. my_identifier idtype ; Specyfikuje identyfikator wysyłany do zdalnego hosta i używany w negocjacjach. idtype: address asn1dn adres IP typ ASN.1 nazwa wyróżniająca (distniguished name). Pobierana z pola 'subject' certyfikatu. 11

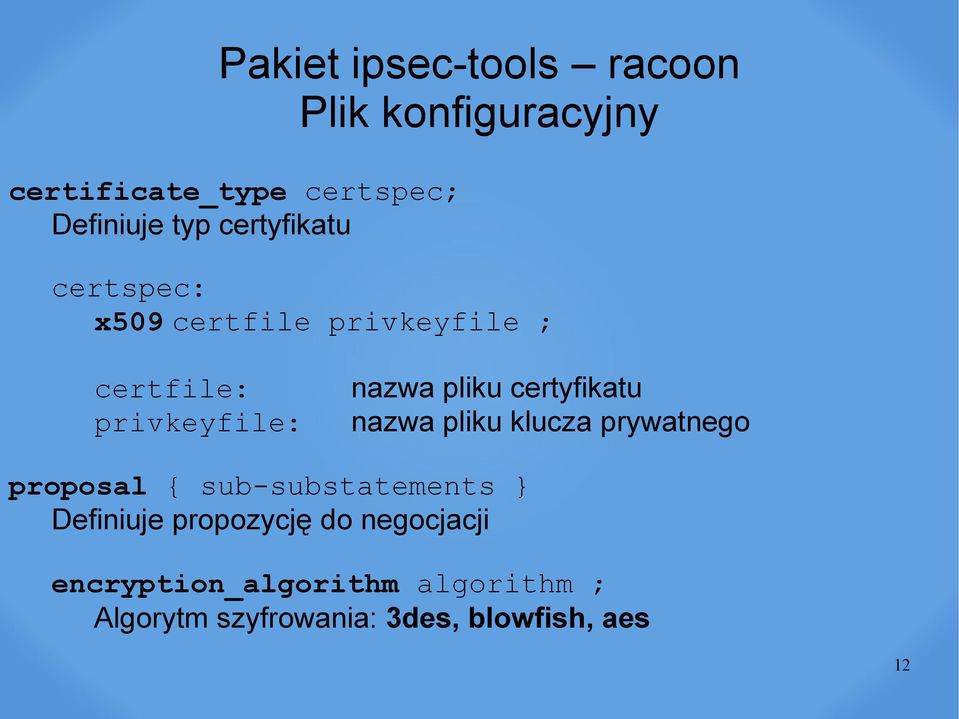

12 Pakiet ipsec-tools racoon Plik konfiguracyjny certificate_type certspec; Definiuje typ certyfikatu certspec: x509 certfile privkeyfile ; certfile: privkeyfile: nazwa pliku certyfikatu nazwa pliku klucza prywatnego proposal { sub-substatements } Definiuje propozycję do negocjacji encryption_algorithm algorithm ; Algorytm szyfrowania: 3des, blowfish, aes 12

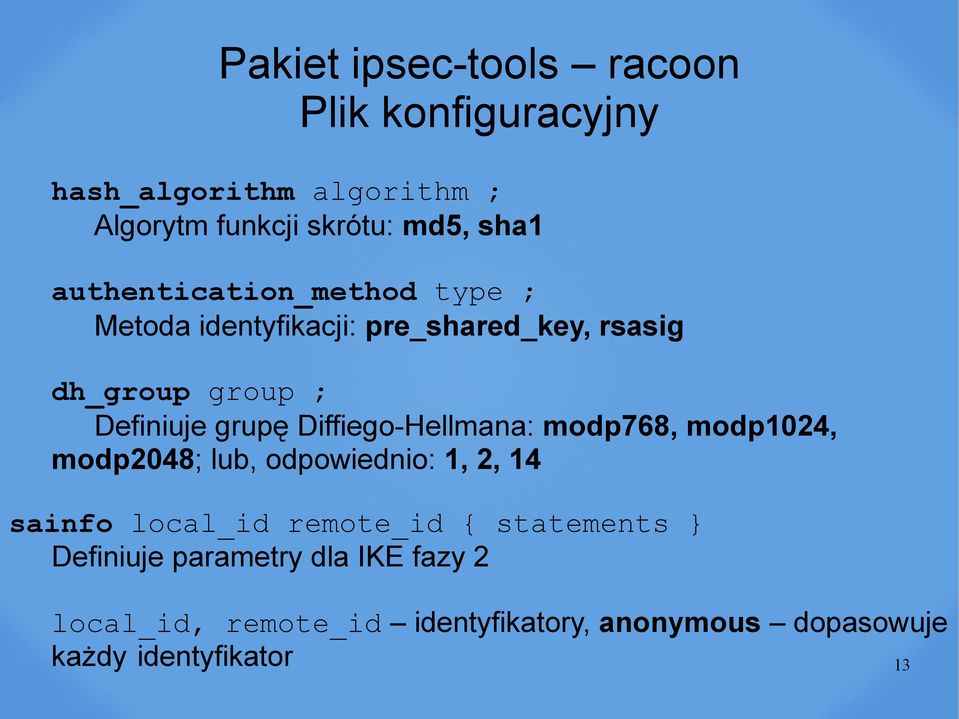

13 Pakiet ipsec-tools racoon Plik konfiguracyjny hash_algorithm algorithm ; Algorytm funkcji skrótu: md5, sha1 authentication_method type ; Metoda identyfikacji: pre_shared_key, rsasig dh_group group ; Definiuje grupę Diffiego-Hellmana: modp768, modp1024, modp2048; lub, odpowiednio: 1, 2, 14 sainfo local_id remote_id { statements } Definiuje parametry dla IKE fazy 2 local_id, remote_id identyfikatory, anonymous dopasowuje każdy identyfikator 13

14 Pakiet ipsec-tools racoon Plik konfiguracyjny Statements: pfs_group group ; Definiuje grupę Diffiego-Hellmana encryption_algorithm algorithms ; Definiuje algorytm szyfrowania (dla ESP): 3des, blowfish, aes authentication_algorithm algorithms ; Definiuje algorytm wykorzystywany przy identyfikacji: hmac_md5, hmac_sha1 compression_algorithm algorithms ; Definiuje algorytm kompresji: deflate 14

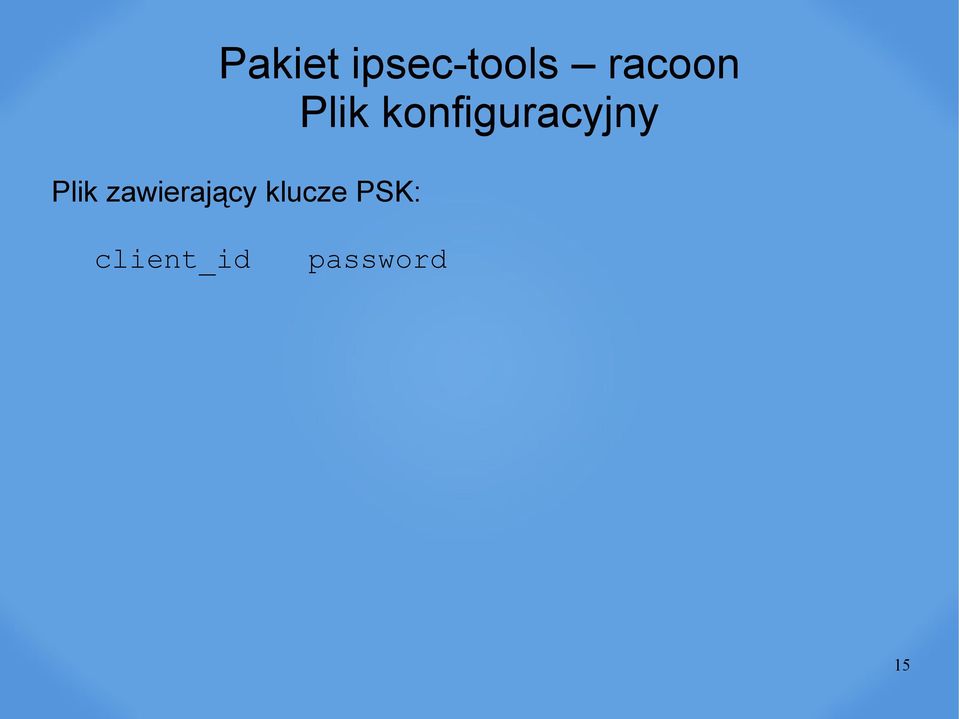

15 Pakiet ipsec-tools racoon Plik konfiguracyjny Plik zawierający klucze PSK: client_id password 15

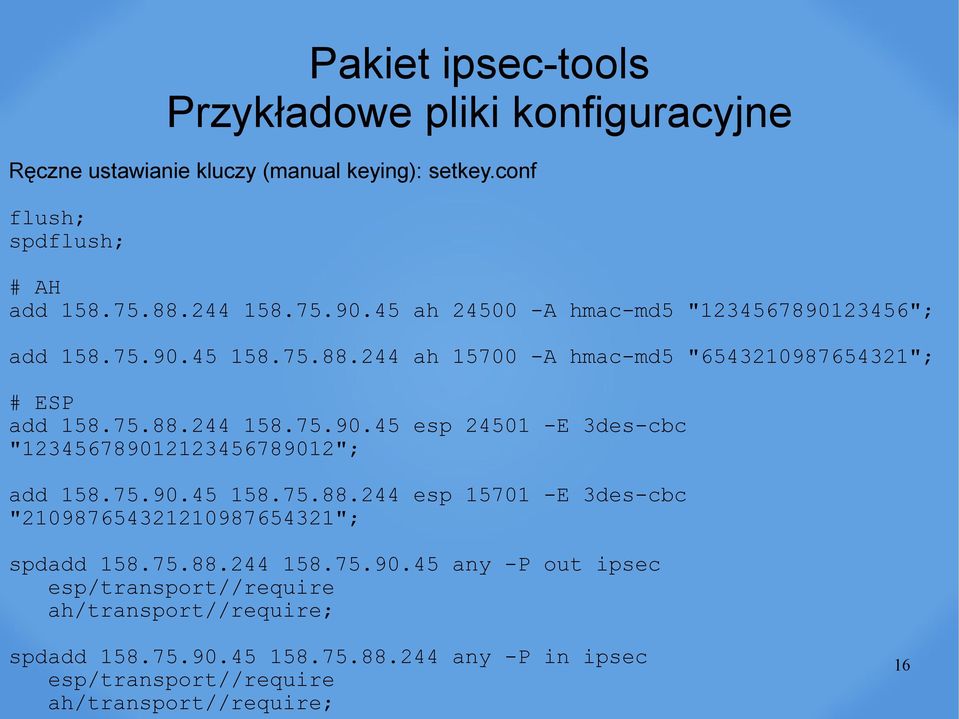

16 Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Ręczne ustawianie kluczy (manual keying): setkey.conf flush; spdflush; # AH add ah A hmac-md5 " "; add ah A hmac-md5 " "; # ESP add esp E 3des-cbc " "; add esp E 3des-cbc " "; spdadd any -P out ipsec esp/transport//require ah/transport//require; spdadd any -P in ipsec esp/transport//require ah/transport//require; 16

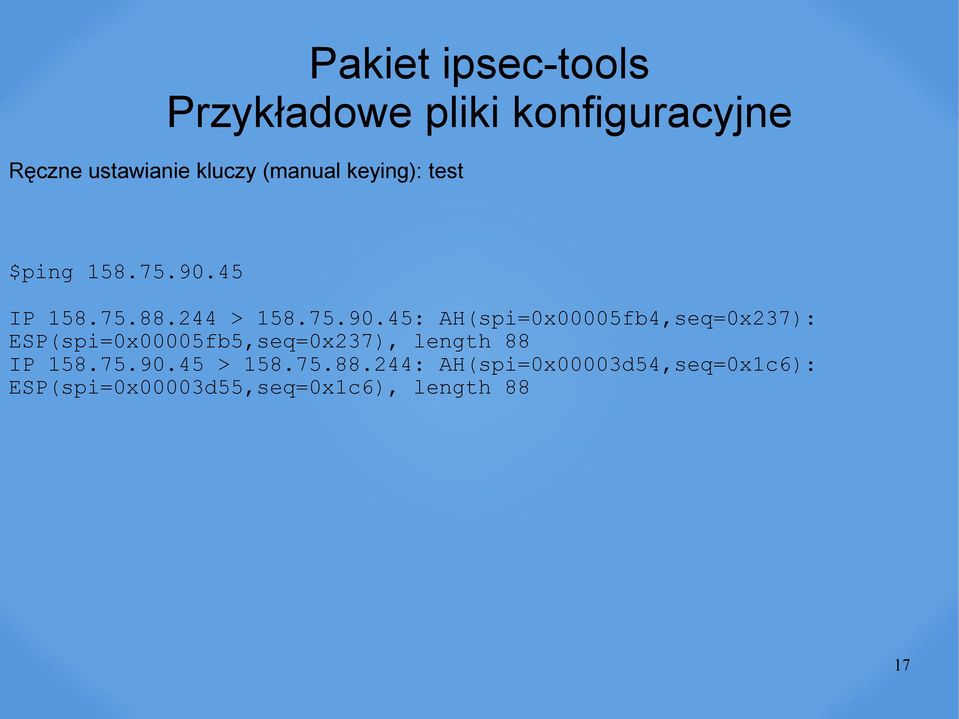

17 Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Ręczne ustawianie kluczy (manual keying): test $ping IP > : AH(spi=0x00005fb4,seq=0x237): ESP(spi=0x00005fb5,seq=0x237), length 88 IP > : AH(spi=0x00003d54,seq=0x1c6): ESP(spi=0x00003d55,seq=0x1c6), length 88 17

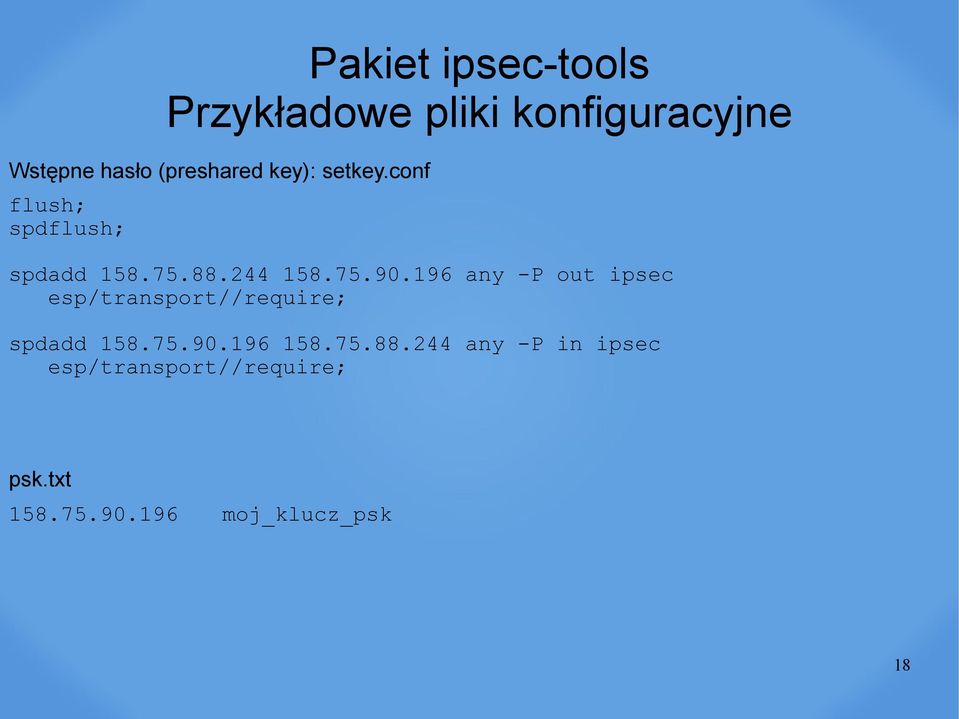

18 Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Wstępne hasło (preshared key): setkey.conf flush; spdflush; spdadd any -P out ipsec esp/transport//require; spdadd any -P in ipsec esp/transport//require; psk.txt moj_klucz_psk 18

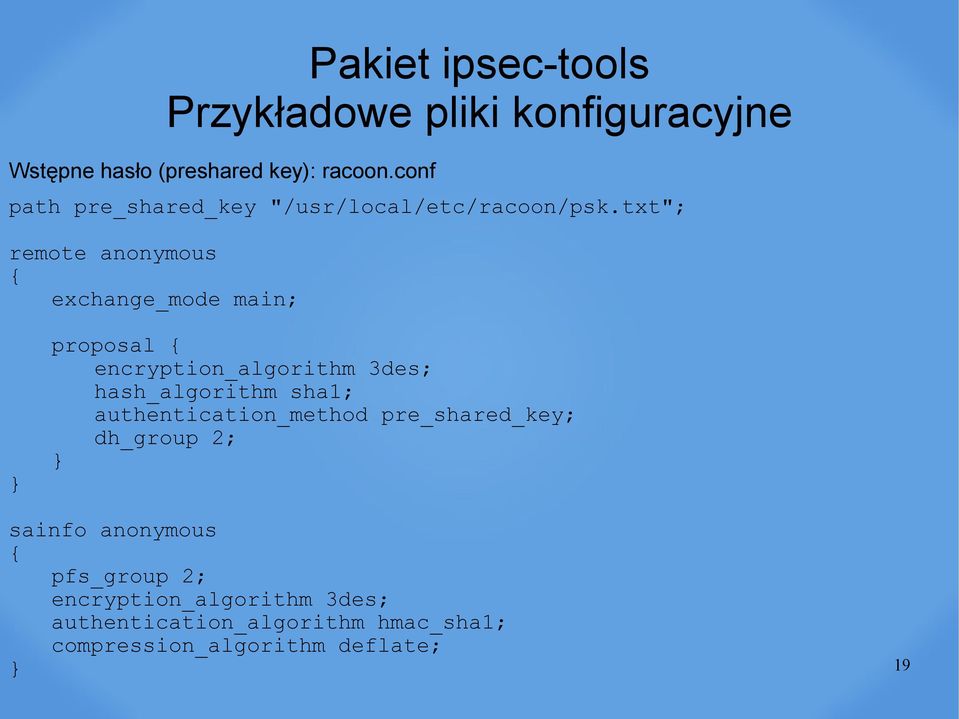

19 path pre_shared_key "/usr/local/etc/racoon/psk.txt"; remote anonymous { exchange_mode main; Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Wstępne hasło (preshared key): racoon.conf } proposal { encryption_algorithm 3des; hash_algorithm sha1; authentication_method pre_shared_key; dh_group 2; } sainfo anonymous { pfs_group 2; encryption_algorithm 3des; authentication_algorithm hmac_sha1; compression_algorithm deflate; } 19

20 Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Wstępne hasło (preshared key): test $ping IP > : ESP(spi=0x5bec92fa,seq=0x93), length 100 IP > : ESP(spi=0x056b0e22,seq=0x94), length

21 Pakiet ipsec-tools Przykładowe pliki konfiguracyjne Wstępne hasło (preshared key): test Plik logowania racoon: INFO: respond new phase 1 negotiation: [500]<=> [500] INFO: begin Identity Protection mode. INFO: received broken Microsoft ID: MS NT5 ISAKMPOAKLEY INFO: received Vendor ID: RFC 3947 INFO: received Vendor ID: draft-ietf-ipsec-nat-t-ike-02 INFO: received Vendor ID: FRAGMENTATION INFO: ISAKMP-SA established [500] [500] spi: f8f7c038:d23b150f4aad4194 INFO: respond new phase 2 negotiation: [0]<=> [0] INFO: IPsec-SA established: ESP/Transport [0]- > [0] spi= (0x23315fc) INFO: IPsec-SA established: ESP/Transport [0]- > [0] spi= (0x4d8d9c31) 21

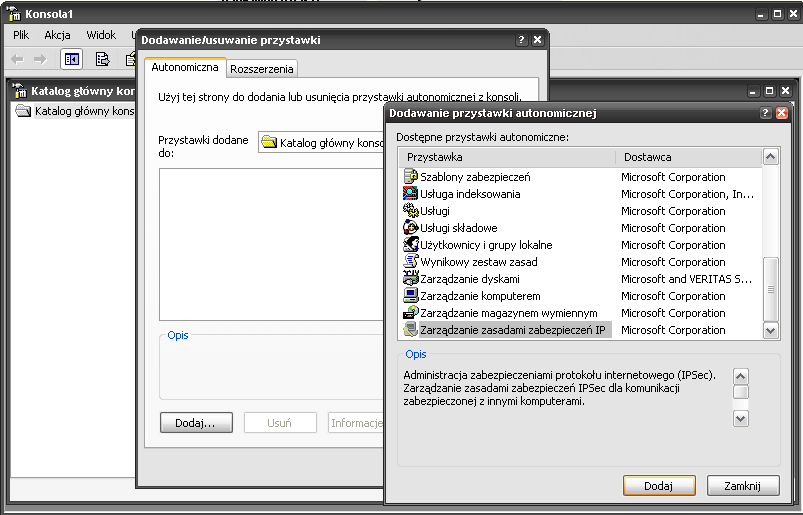

22 Konfiguracja w systemie Windows XP / 7 Uruchomienie programu Microsoft Management Console (MMC) Start Uruchom: mmc Dodajemy nową przystawkę: Plik Dodaj/Usuń przystawkę Zarządzanie zasadami zabezpieczeń IP 22

23 Konfiguracja w systemie Windows XP / 7 Klikamy prawym klawiszem myszy na Zasady zabezpieczeń i wybieramy Utwórz zasadę zabezpieczeń IP... 23

24 Konfiguracja w systemie Windows XP / 7 Dodajemy reguły do zasady klikając na guzik Dodaj... 24

25 Konfiguracja w systemie Windows XP / 7 Konfigurujemy filtry 25

26 Konfiguracja w systemie Windows XP / 7 Konfigurujemy propozycje dla IKE fazy 2 26

27 Konfiguracja w systemie Windows XP / 7 Konfigurujemy ustawienia tunelowania 27

28 Konfiguracja w systemie Windows XP / 7 Wybieramy metodę uwierzytelniania 28

29 Konfiguracja w systemie Windows XP / 7 Konfigurujemy propozycje dla IKE fazy 1 29

30 Konfiguracja w systemie Windows XP / 7 Po skonfigurowaniu zasady należy ją przypisać: Klikamy prawym klawiszem myszy na nazwę zasady i wybieramy Przypisz 30

31 Konfiguracja w systemie Windows XP Wynik komendy ping po skonfigurowaniu połączenia IPsec: >ping Badanie z użyciem 32 bajtów danych: Negocjowanie zabezpieczeń IP. Odpowiedz z : bajtów=32 czas<1 ms TTL=64 Odpowiedz z : bajtów=32 czas<1 ms TTL=64 Odpowiedz z : bajtów=32 czas<1 ms TTL=64 Statystyka badania ping dla : Pakiety: Wysłane = 4, Odebrane = 3, Utracone = 1 (25% straty), Szacunkowy czas błądzenia pakietów w millisekundach: Minimum = 0 ms, Maksimum = 0 ms, Czas średni = 0 ms 31

32 Certyfikaty Generowanie certyfikatu X.509 Ścieżki w systemie Knoppix: /usr/lib/ssl/openssl.cnf /usr/lib/ssl/misc/ca.sh Tworzenie nowego CA: $mkdir certs $cd certs $/usr/lib/ssl/misc/ca.sh -newca Wydłużamy ważność CA: $cd democa/ $openssl x509 -in cacert.pem -days out cacert.pem -signkey./private/cakey.pem Tworzymy klucz i podpisujemy: $cd.. $/usr/lib/ssl/misc/ca.sh -newreq $/usr/lib/ssl/misc/ca.sh -sign 32

33 Certyfikaty Generowanie certyfikatu X.509 Naszym nowym certyfikatem jest plik newcert.pem, a nowym kluczem prywatnym plik newkey.pem Przygotowanie klucza dla systemu Windows $openssl pkcs12 -export -inkey newkey.pem -in newcert.pem -certfile democa/cacert.pem -out export.p12 -name "Windows Cert" 33

34 Referencje 1. Ipsec-Tools, 2. Linux Advanced Routing & Traffic Control HOWTO: Chapter 7. IPSEC: secure IP over the Internet, 3. The official IPsec Howto for Linux, 4. Rozwiązywanie problemów: Czy oprogramowanie klienta IPsec w WinXP naprawdę działa?, 34
