1 CENNIK 2011 Ciepłomierze ultradźwiękowe CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 1 z 12

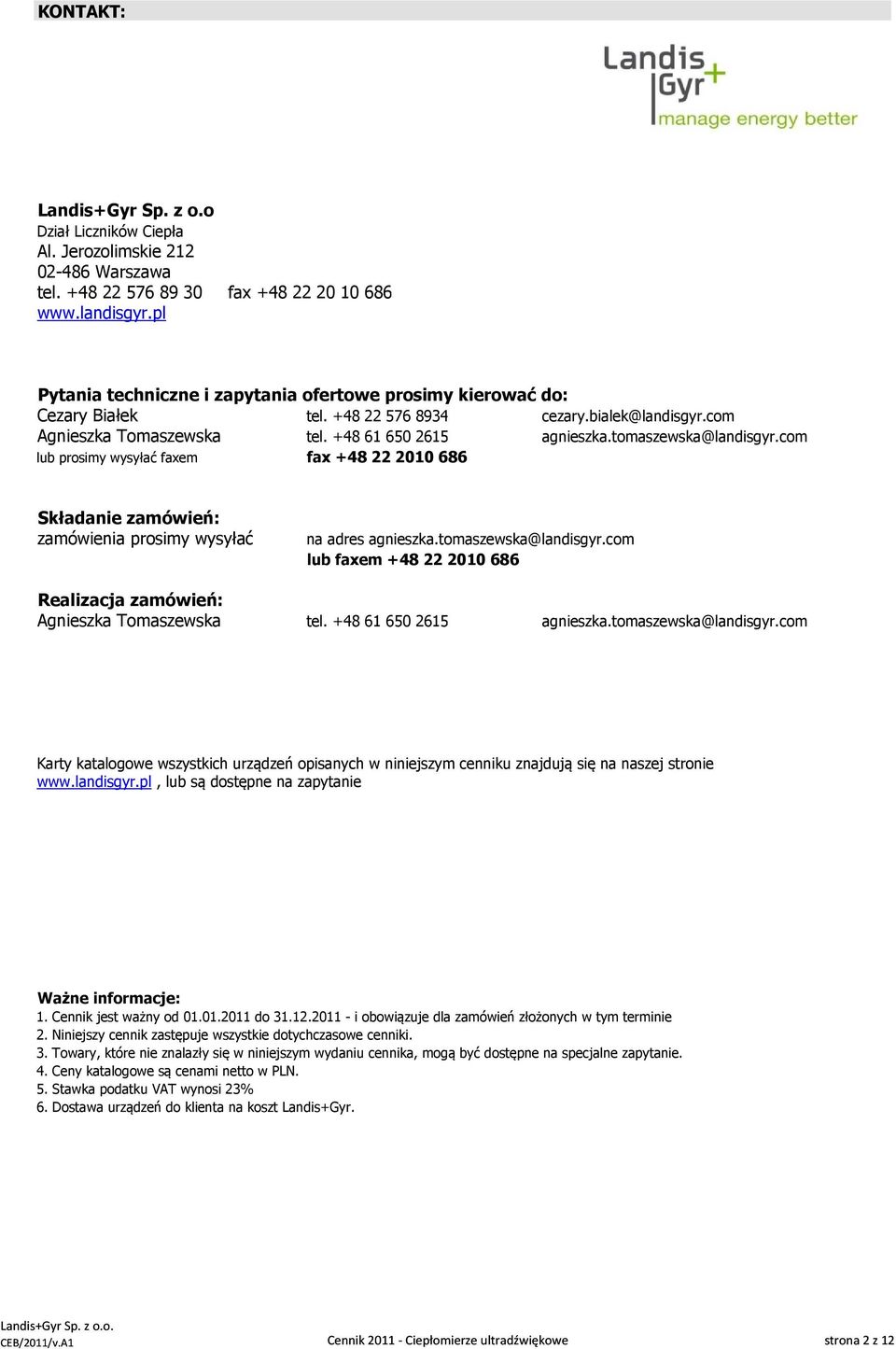

2 KONTAKT: Landis+Gyr Sp. z o.o Dział Liczników Ciepła Al. Jerozolimskie Warszawa tel fax Pytania techniczne i zapytania ofertowe prosimy kierować do: Cezary Białek tel cezary.bialek@landisgyr.com Agnieszka Tomaszewska tel agnieszka.tomaszewska@landisgyr.com lub prosimy wysyłać faxem fax Składanie zamówień: zamówienia prosimy wysyłać na adres agnieszka.tomaszewska@landisgyr.com lub faxem Realizacja zamówień: Agnieszka Tomaszewska tel agnieszka.tomaszewska@landisgyr.com Karty katalogowe wszystkich urządzeń opisanych w niniejszym cenniku znajdują się na naszej stronie lub są dostępne na zapytanie Ważne informacje: 1. Cennik jest ważny od do i obowiązuje dla zamówień złożonych w tym terminie 2. Niniejszy cennik zastępuje wszystkie dotychczasowe cenniki. 3. Towary, które nie znalazły się w niniejszym wydaniu cennika, mogą być dostępne na specjalne zapytanie. 4. Ceny katalogowe są cenami netto w PLN. 5. Stawka podatku VAT wynosi 23% 6. Dostawa urządzeń do klienta na koszt Landis+Gyr. CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 2 z 12

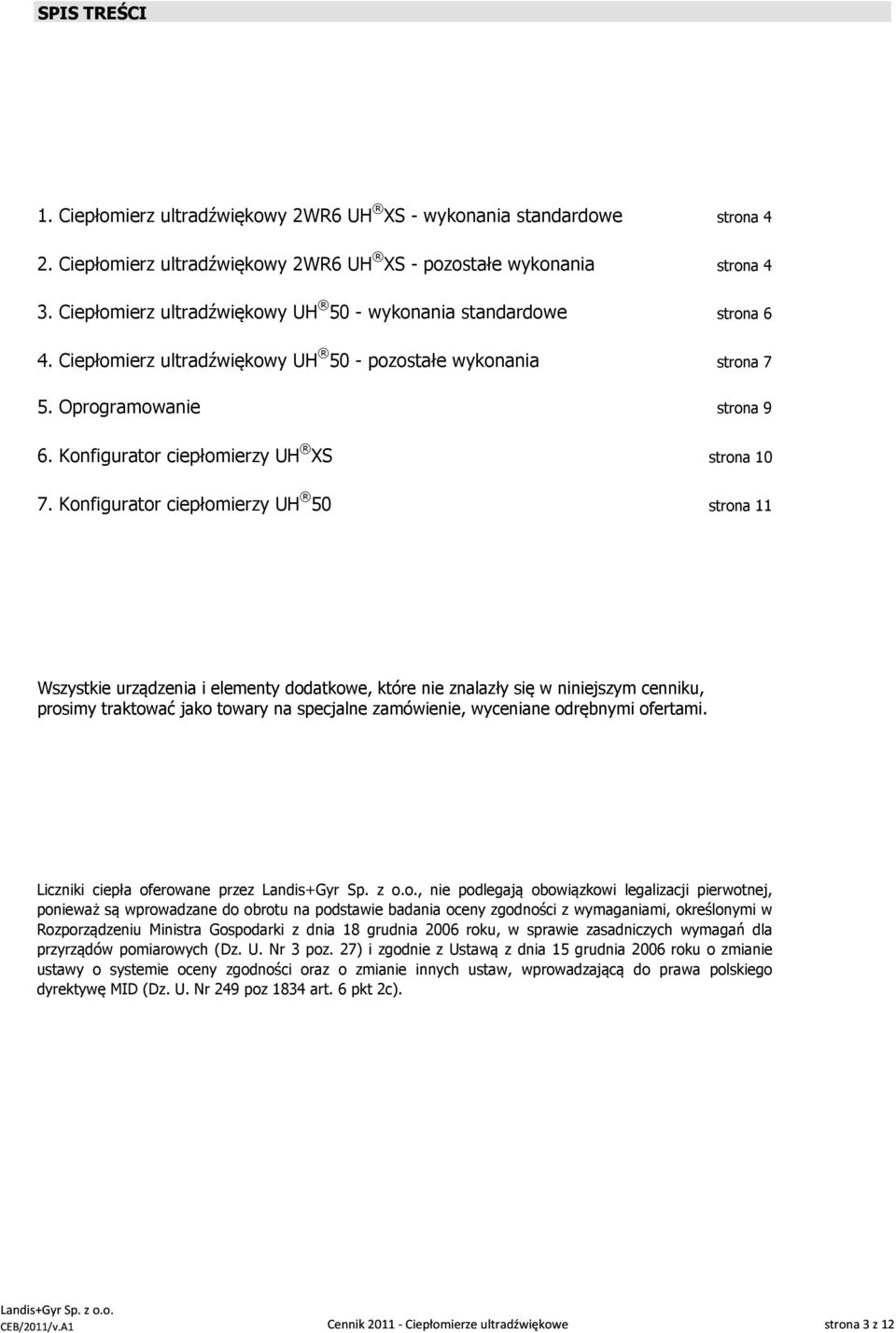

3 SPIS TREŚCI 1. Ciepłomierz ultradźwiękowy 2WR6 UH XS wykonania standardowe strona 4 2. Ciepłomierz ultradźwiękowy 2WR6 UH XS pozostałe wykonania strona 4 3. Ciepłomierz ultradźwiękowy UH 50 wykonania standardowe strona 6 4. Ciepłomierz ultradźwiękowy UH 50 pozostałe wykonania strona 7 5. Oprogramowanie strona 9 6. Konfigurator ciepłomierzy UH XS strona Konfigurator ciepłomierzy UH 50 strona 11 Wszystkie urządzenia i elementy dodatkowe, które nie znalazły się w niniejszym cenniku, prosimy traktować jako towary na specjalne zamówienie, wyceniane odrębnymi ofertami. Liczniki ciepła oferowane przez, nie podlegają obowiązkowi legalizacji pierwotnej, ponieważ są wprowadzane do obrotu na podstawie badania oceny zgodności z wymaganiami, określonymi w Rozporządzeniu Ministra Gospodarki z dnia 18 grudnia 2006 roku, w sprawie zasadniczych wymagań dla przyrządów pomiarowych (Dz. U. Nr 3 poz. 27) i zgodnie z Ustawą z dnia 15 grudnia 2006 roku o zmianie ustawy o systemie oceny zgodności oraz o zmianie innych ustaw, wprowadzającą do prawa polskiego dyrektywę MID (Dz. U. Nr 249 poz 1834 art. 6 pkt 2c). CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 3 z 12

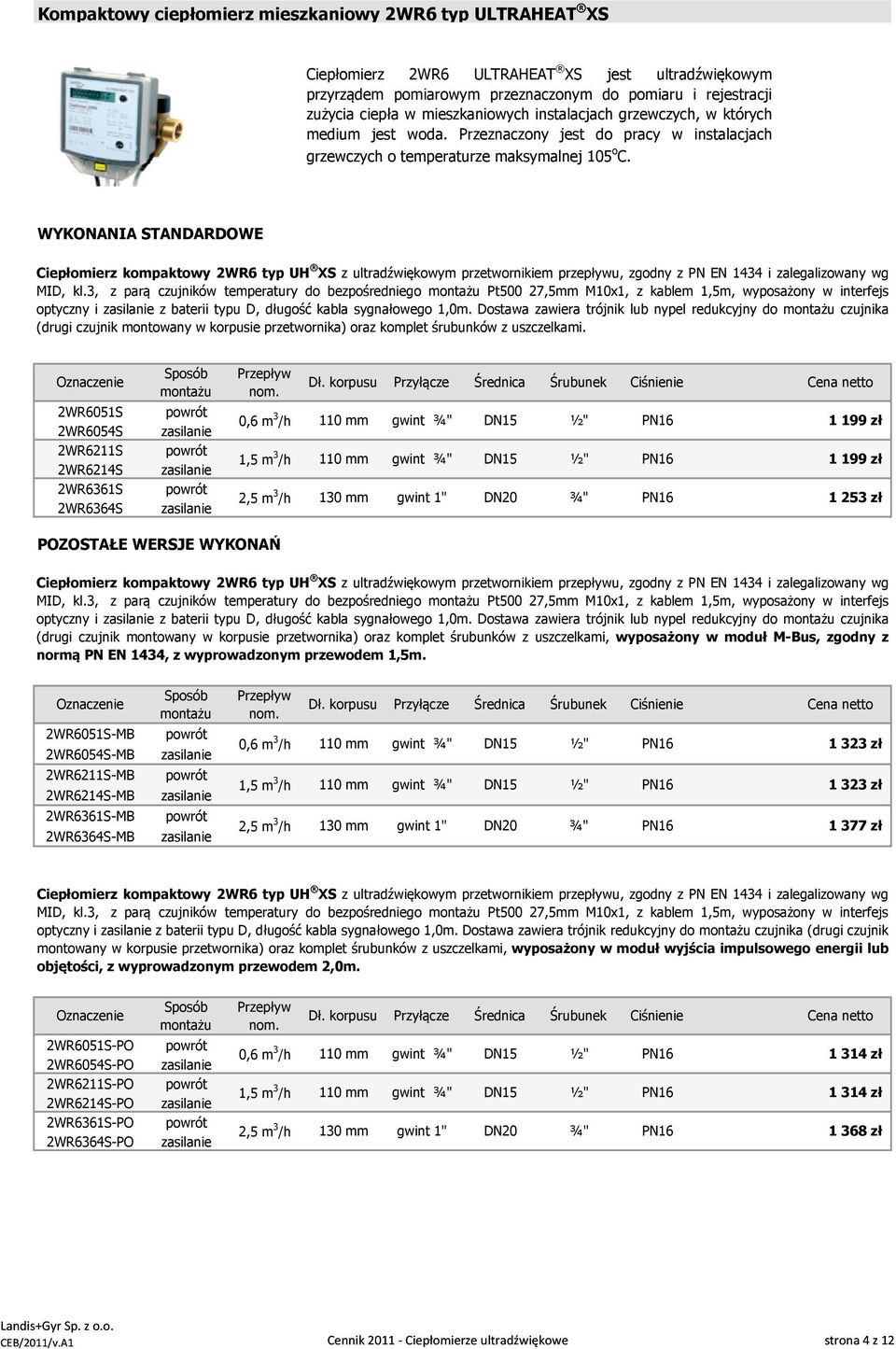

4 Kompaktowy ciepłomierz mieszkaniowy 2WR6 typ ULTRAHEAT XS Ciepłomierz 2WR6 ULTRAHEAT XS jest ultradźwiękowym przyrządem pomiarowym przeznaczonym do pomiaru i rejestracji zużycia ciepła w mieszkaniowych instalacjach grzewczych, w których medium jest woda. Przeznaczony jest do pracy w instalacjach grzewczych o temperaturze maksymalnej 105 o C. WYKONANIA STANDARDOWE Ciepłomierz kompaktowy 2WR6 typ UH XS z ultradźwiękowym przetwornikiem przepływu, zgodny z PN EN 1434 i zalegalizowany wg MID, kl.3, z parą czujników temperatury do bezpośredniego montażu Pt500 27,5mm M10x1, z kablem 1,5m, wyposażony w interfejs optyczny i z baterii typu D, długość kabla sygnałowego 1,0m. Dostawa zawiera trójnik lub nypel redukcyjny do montażu czujnika (drugi czujnik montowany w korpusie przetwornika) oraz komplet śrubunków z uszczelkami. 2WR6051S 2WR6054S 2WR6211S 2WR6214S 2WR6361S 2WR6364S Sposób montażu Przepływ nom. Dł. korpusu 0,6 m 3 /h 110 mm gwint ¾" DN15 ½" 1,5 m 3 /h 110 mm gwint ¾" DN15 ½" 2,5 m 3 /h 130 mm gwint 1" DN20 Przyłącze Średnica Śrubunek Ciśnienie ¾" Cena netto zł zł zł POZOSTAŁE WERSJE WYKONAŃ Ciepłomierz kompaktowy 2WR6 typ UH XS z ultradźwiękowym przetwornikiem przepływu, zgodny z PN EN 1434 i zalegalizowany wg MID, kl.3, z parą czujników temperatury do bezpośredniego montażu Pt500 27,5mm M10x1, z kablem 1,5m, wyposażony w interfejs optyczny i z baterii typu D, długość kabla sygnałowego 1,0m. Dostawa zawiera trójnik lub nypel redukcyjny do montażu czujnika (drugi czujnik montowany w korpusie przetwornika) oraz komplet śrubunków z uszczelkami, wyposażony w moduł MBus, zgodny z normą PN EN 1434, z wyprowadzonym przewodem 1,5m. 2WR6051SMB 2WR6054SMB 2WR6211SMB 2WR6214SMB 2WR6361SMB 2WR6364SMB Sposób montażu Przepływ nom. Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie 1,5 m 3 /h 110 mm gwint ¾" DN15 ½" 2,5 m 3 /h 130 mm gwint 1" DN20 ¾" Cena netto 0,6 m 3 /h 110 mm gwint ¾" DN15 ½" zł zł zł Ciepłomierz kompaktowy 2WR6 typ UH XS z ultradźwiękowym przetwornikiem przepływu, zgodny z PN EN 1434 i zalegalizowany wg MID, kl.3, z parą czujników temperatury do bezpośredniego montażu Pt500 27,5mm M10x1, z kablem 1,5m, wyposażony w interfejs optyczny i z baterii typu D, długość kabla sygnałowego 1,0m. Dostawa zawiera trójnik redukcyjny do montażu czujnika (drugi czujnik montowany w korpusie przetwornika) oraz komplet śrubunków z uszczelkami, wyposażony w moduł wyjścia impulsowego energii lub objętości, z wyprowadzonym przewodem 2,0m. 2WR6051SPO 2WR6054SPO 2WR6211SPO 2WR6214SPO 2WR6361SPO 2WR6364SPO Sposób montażu Przepływ nom. Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie Cena netto 0,6 m 3 /h 110 mm gwint ¾" DN15 ½" zł 1,5 m 3 /h 110 mm gwint ¾" DN15 ½" zł 2,5 m 3 /h 130 mm gwint 1" DN20 ¾" zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 4 z 12

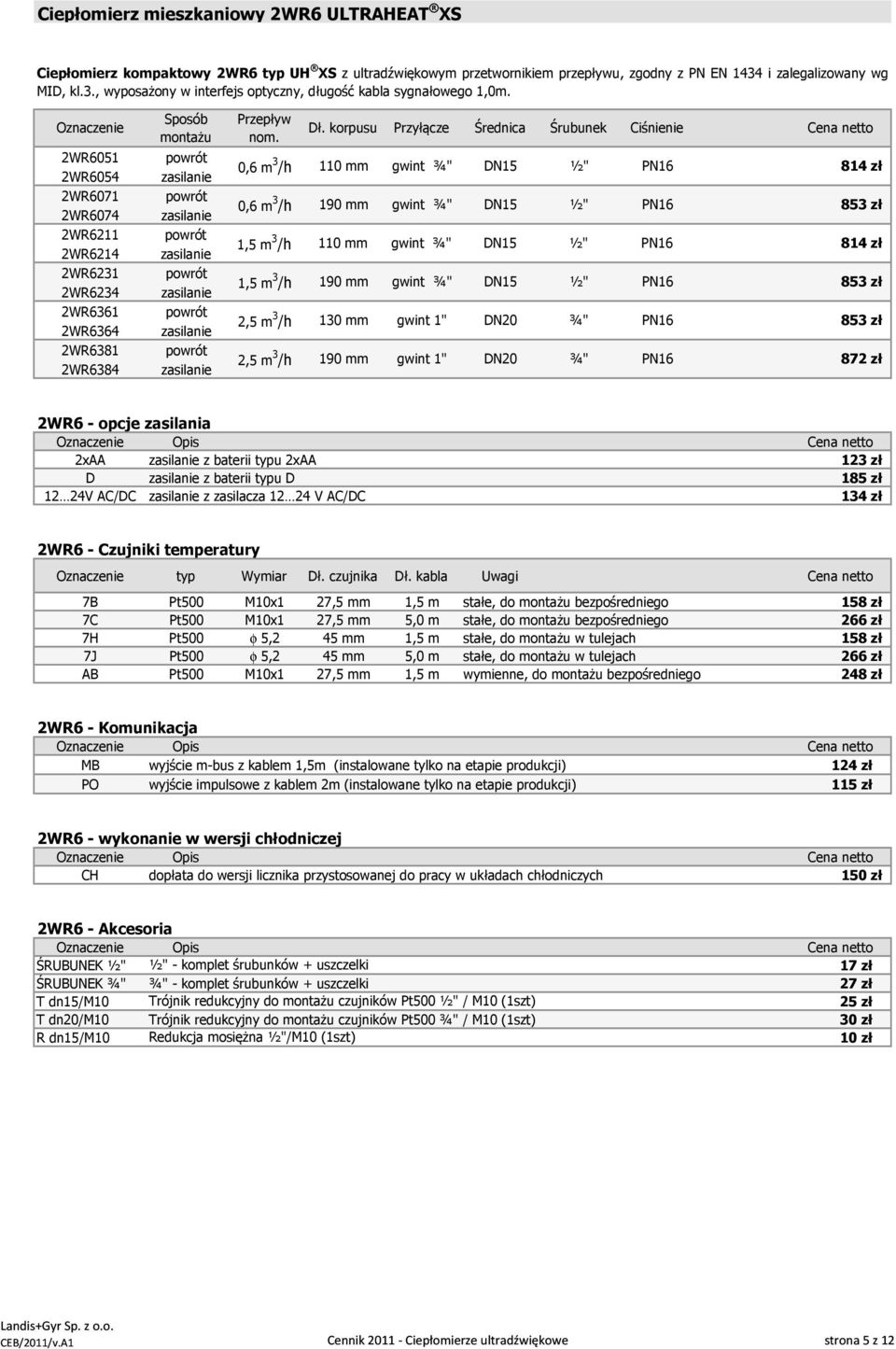

5 Ciepłomierz mieszkaniowy 2WR6 ULTRAHEAT XS Ciepłomierz kompaktowy 2WR6 typ UH XS z ultradźwiękowym przetwornikiem przepływu, zgodny z PN EN 1434 i zalegalizowany wg MID, kl.3., wyposażony w interfejs optyczny, długość kabla sygnałowego 1,0m. 2WR6051 2WR6054 2WR6071 2WR6074 2WR6211 2WR6214 2WR6231 2WR6234 2WR6361 2WR6364 2WR6381 2WR6384 Sposób montażu Przepływ nom. Dł. korpusu 0,6 m 3 /h 110 mm gwint ¾" DN15 ½" 814 zł 0,6 m 3 /h 190 mm 1,5 m 3 /h 110 mm gwint ¾" 1,5 m 3 /h 190 mm 2,5 m 3 /h 130 mm Przyłącze Średnica Śrubunek Ciśnienie DN15 ½" 814 zł gwint 1" DN20 ¾" 2,5 m 3 /h 190 mm gwint 1" DN20 Cena netto gwint ¾" DN15 ½" 853 zł gwint ¾" DN15 ½" 853 zł ¾" 853 zł 872 zł 2WR6 opcje zasilania 2xAA z baterii typu 2xAA 123 zł D z baterii typu D 185 zł 12 24V AC/DC z zasilacza V AC/DC 134 zł 2WR6 Czujniki temperatury typ Wymiar Dł. czujnika Dł. kabla Uwagi Cena netto 7B Pt500 M10x1 27,5 mm 1,5 m stałe, do montażu bezpośredniego 158 zł 7C Pt500 M10x1 27,5 mm 5,0 m stałe, do montażu bezpośredniego 266 zł 7H Pt500 φ 5,2 45 mm 1,5 m stałe, do montażu w tulejach 158 zł 7J Pt500 φ 5,2 45 mm 5,0 m stałe, do montażu w tulejach 266 zł AB Pt500 M10x1 27,5 mm 1,5 m wymienne, do montażu bezpośredniego 248 zł 2WR6 Komunikacja MB wyjście mbus z kablem 1,5m (instalowane tylko na etapie produkcji) 124 zł PO wyjście impulsowe z kablem 2m (instalowane tylko na etapie produkcji) 115 zł 2WR6 wykonanie w wersji chłodniczej CH dopłata do wersji licznika przystosowanej do pracy w układach chłodniczych 150 zł 2WR6 Akcesoria ŚRUBUNEK ½" ½" komplet śrubunków + uszczelki 17 zł ŚRUBUNEK ¾" ¾" komplet śrubunków + uszczelki 27 zł T dn15/m10 Trójnik redukcyjny do montażu czujników Pt500 ½" / M10 (1szt) 25 zł T dn20/m10 Trójnik redukcyjny do montażu czujników Pt500 ¾" / M10 (1szt) 30 zł R dn15/m10 Redukcja mosiężna ½"/M10 (1szt) 10 zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 5 z 12

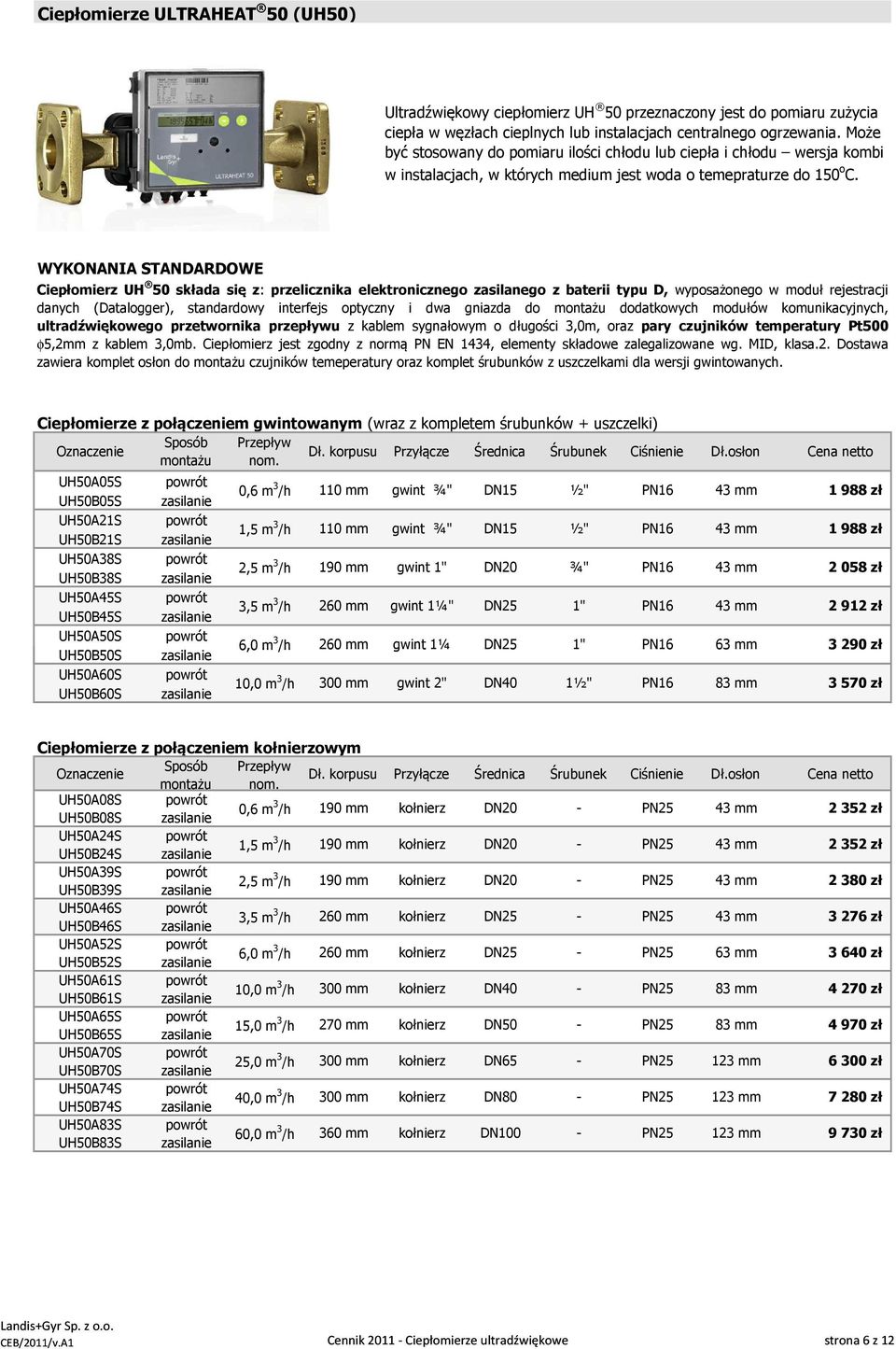

6 Ciepłomierze ULTRAHEAT 50 (UH50) Ultradźwiękowy ciepłomierz UH 50 przeznaczony jest do pomiaru zużycia ciepła w węzłach cieplnych lub instalacjach centralnego ogrzewania. Może być stosowany do pomiaru ilości chłodu lub ciepła i chłodu wersja kombi w instalacjach, w których medium jest woda o temepraturze do 150 o C. WYKONANIA STANDARDOWE Ciepłomierz UH 50 składa się z: przelicznika elektronicznego zasilanego z baterii typu D, wyposażonego w moduł rejestracji danych (Datalogger), standardowy interfejs optyczny i dwa gniazda do montażu dodatkowych modułów komunikacyjnych, ultradźwiękowego przetwornika przepływu z kablem sygnałowym o długości 3,0m, oraz pary czujników temperatury Pt500 φ5,2mm z kablem 3,0mb. Ciepłomierz jest zgodny z normą PN EN 1434, elementy składowe zalegalizowane wg. MID, klasa.2. Dostawa zawiera komplet osłon do montażu czujników temeperatury oraz komplet śrubunków z uszczelkami dla wersji gwintowanych. Ciepłomierze z połączeniem gwintowanym (wraz z kompletem śrubunków + uszczelki) Sposób Przepływ Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie Dł.osłon montażu nom. UH50A05S UH50B05S UH50A21S UH50B21S UH50A38S UH50B38S UH50A45S UH50B45S UH50A50S UH50B50S UH50A60S UH50B60S 0,6 m 3 /h 110 mm gwint ¾" DN15 ½" 6,0 m 3 /h 260 mm gwint 1¼ DN25 1" Cena netto 43 mm zł 1,5 m 3 /h 110 mm gwint ¾" DN15 ½" 43 mm zł 2,5 m 3 /h 190 mm gwint 1" DN20 ¾" 43 mm 3,5 m 3 /h 10,0 m 3 /h 300 mm 260 mm gwint 1¼" DN25 1" 43 mm gwint 2" DN40 1½" 63 mm 83 mm zł zł zł zł Ciepłomierze z połączeniem kołnierzowym Sposób Przepływ montażu nom. Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie Dł.osłon Cena netto UH50A08S UH50A24S UH50A39S UH50B08S UH50B24S UH50B39S 0,6 m 3 /h 1,5 m 3 /h 2,5 m 3 /h 190 mm 190 mm 190 mm kołnierz kołnierz kołnierz DN20 DN20 DN20 PN25 PN25 PN25 43 mm 43 mm 43 mm zł zł zł UH50A46S UH50B46S 3,5 m 3 /h 260 mm kołnierz DN25 PN25 43 mm zł UH50A52S UH50B52S 6,0 m 3 /h 260 mm kołnierz DN25 PN25 63 mm zł UH50A61S UH50B61S 10,0 m 3 /h 300 mm kołnierz DN40 PN25 83 mm zł UH50A65S UH50B65S 15,0 m 3 /h 270 mm kołnierz DN50 PN25 83 mm zł UH50A70S UH50B70S 25,0 m 3 /h 300 mm kołnierz DN65 PN mm zł UH50A74S UH50B74S 40,0 m 3 /h 300 mm kołnierz DN80 PN mm zł UH50A83S UH50B83S 60,0 m 3 /h 360 mm kołnierz DN100 PN mm zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 6 z 12

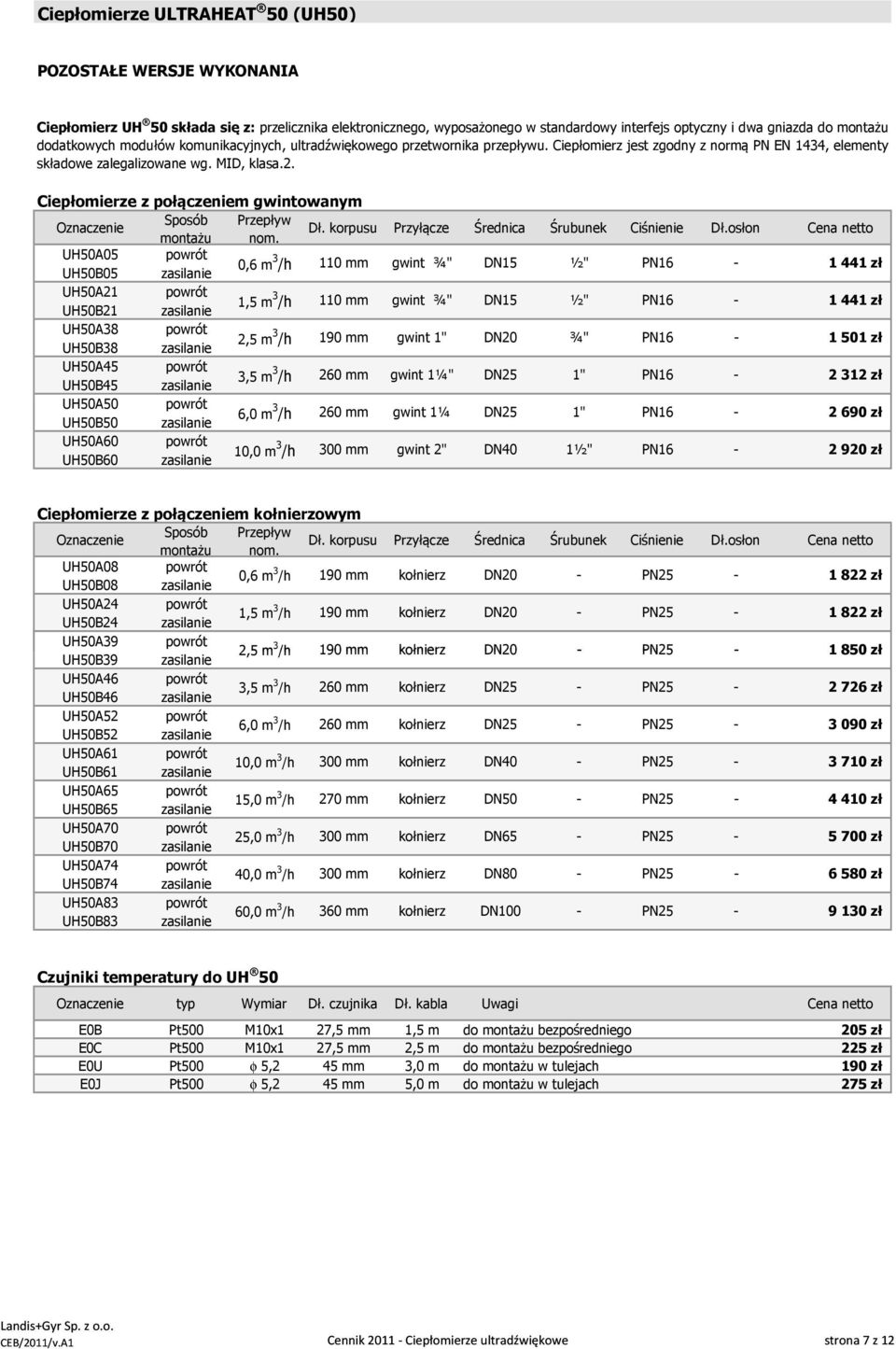

7 Ciepłomierze ULTRAHEAT 50 (UH50) POZOSTAŁE WERSJE WYKONANIA Ciepłomierz UH 50 składa się z: przelicznika elektronicznego, wyposażonego w standardowy interfejs optyczny i dwa gniazda do montażu dodatkowych modułów komunikacyjnych, ultradźwiękowego przetwornika przepływu. Ciepłomierz jest zgodny z normą PN EN 1434, elementy składowe zalegalizowane wg. MID, klasa.2. Ciepłomierze z połączeniem gwintowanym Sposób Przepływ montażu nom. Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie Dł.osłon Cena netto UH50A05 UH50A21 UH50A38 UH50A45 UH50A50 UH50A60 UH50B05 UH50B21 UH50B38 UH50B45 UH50B50 UH50B60 0,6 m 3 /h 1,5 m 3 /h 2,5 m 3 /h 3,5 m 3 /h 6,0 m 3 /h 10,0 m 3 /h 110 mm 110 mm 190 mm 260 mm 260 mm 300 mm gwint ¾" gwint ¾" gwint 1" gwint 1¼" gwint 1¼ gwint 2" DN15 DN15 DN20 DN25 DN25 DN40 ½" ½" ¾" 1" 1" 1½" zł zł zł zł zł zł Ciepłomierze z połączeniem kołnierzowym Sposób Przepływ montażu nom. Dł. korpusu Przyłącze Średnica Śrubunek Ciśnienie Dł.osłon Cena netto UH50A08 UH50A24 UH50A39 UH50B08 UH50B24 UH50B39 0,6 m 3 /h 1,5 m 3 /h 2,5 m 3 /h 190 mm 190 mm 190 mm kołnierz kołnierz kołnierz DN20 DN20 DN20 PN25 PN25 PN zł zł zł UH50A46 UH50B46 3,5 m 3 /h 260 mm kołnierz DN25 PN zł UH50A52 UH50B52 6,0 m 3 /h 260 mm kołnierz DN25 PN zł UH50A61 UH50B61 10,0 m 3 /h 300 mm kołnierz DN40 PN zł UH50A65 UH50B65 15,0 m 3 /h 270 mm kołnierz DN50 PN zł UH50A70 UH50B70 25,0 m 3 /h 300 mm kołnierz DN65 PN zł UH50A74 UH50B74 40,0 m 3 /h 300 mm kołnierz DN80 PN zł UH50A83 UH50B83 60,0 m 3 /h 360 mm kołnierz DN100 PN zł Czujniki temperatury do UH 50 typ Wymiar Dł. czujnika Dł. kabla Uwagi Cena netto E0B Pt500 M10x1 27,5 mm 1,5 m do montażu bezpośredniego 205 zł E0C Pt500 M10x1 27,5 mm 2,5 m do montażu bezpośredniego 225 zł E0U Pt500 φ 5,2 45 mm 3,0 m do montażu w tulejach 190 zł E0J Pt500 φ 5,2 45 mm 5,0 m do montażu w tulejach 275 zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 7 z 12

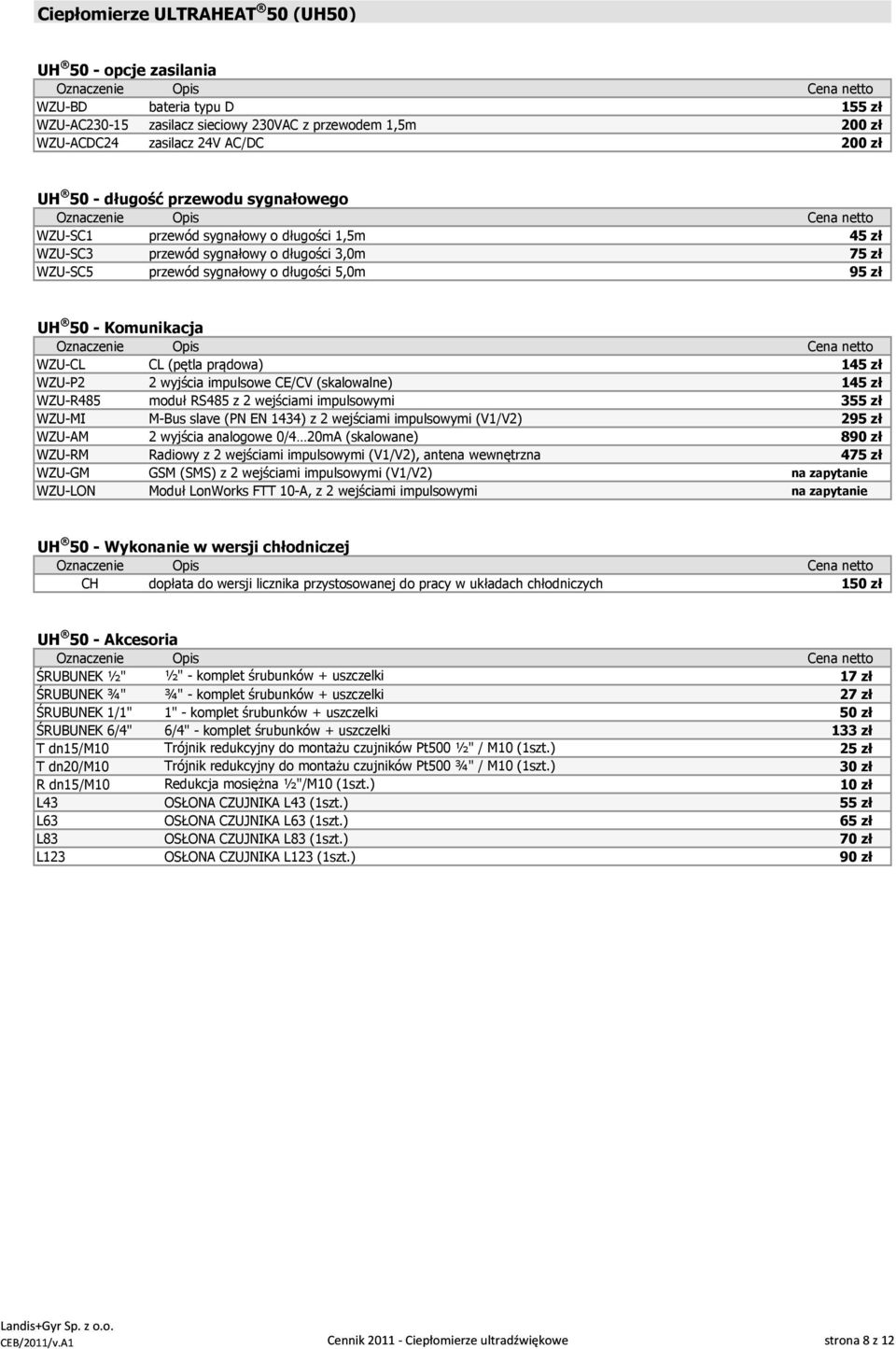

8 Ciepłomierze ULTRAHEAT 50 (UH50) UH 50 opcje zasilania WZUBD bateria typu D 155 zł WZUAC23015 zasilacz sieciowy 230VAC z przewodem 1,5m 200 zł WZUACDC24 zasilacz 24V AC/DC 200 zł UH 50 długość przewodu sygnałowego WZUSC1 przewód sygnałowy o długości 1,5m 45 zł WZUSC3 przewód sygnałowy o długości 3,0m 75 zł WZUSC5 przewód sygnałowy o długości 5,0m 95 zł UH 50 Komunikacja WZUCL CL (pętla prądowa) 145 zł WZUP2 2 wyjścia impulsowe CE/CV (skalowalne) 145 zł WZUR485 moduł RS485 z 2 wejściami impulsowymi 355 zł WZUMI MBus slave (PN EN 1434) z 2 wejściami impulsowymi (V1/V2) 295 zł WZUAM 2 wyjścia analogowe 0/4 20mA (skalowane) 890 zł WZURM Radiowy z 2 wejściami impulsowymi (V1/V2), antena wewnętrzna 475 zł WZUGM GSM (SMS) z 2 wejściami impulsowymi (V1/V2) na zapytanie WZULON Moduł LonWorks FTT 10A, z 2 wejściami impulsowymi na zapytanie UH 50 Wykonanie w wersji chłodniczej CH dopłata do wersji licznika przystosowanej do pracy w układach chłodniczych 150 zł UH 50 Akcesoria ŚRUBUNEK ½" ½" komplet śrubunków + uszczelki 17 zł ŚRUBUNEK ¾" ¾" komplet śrubunków + uszczelki 27 zł ŚRUBUNEK 1/1" 1" komplet śrubunków + uszczelki 50 zł ŚRUBUNEK 6/4" 6/4" komplet śrubunków + uszczelki 133 zł T dn15/m10 Trójnik redukcyjny do montażu czujników Pt500 ½" / M10 (1szt.) 25 zł T dn20/m10 Trójnik redukcyjny do montażu czujników Pt500 ¾" / M10 (1szt.) 30 zł R dn15/m10 Redukcja mosiężna ½"/M10 (1szt.) 10 zł L43 OSŁONA CZUJNIKA L43 (1szt.) 55 zł L63 OSŁONA CZUJNIKA L63 (1szt.) 65 zł L83 OSŁONA CZUJNIKA L83 (1szt.) 70 zł L123 OSŁONA CZUJNIKA L123 (1szt.) 90 zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 8 z 12

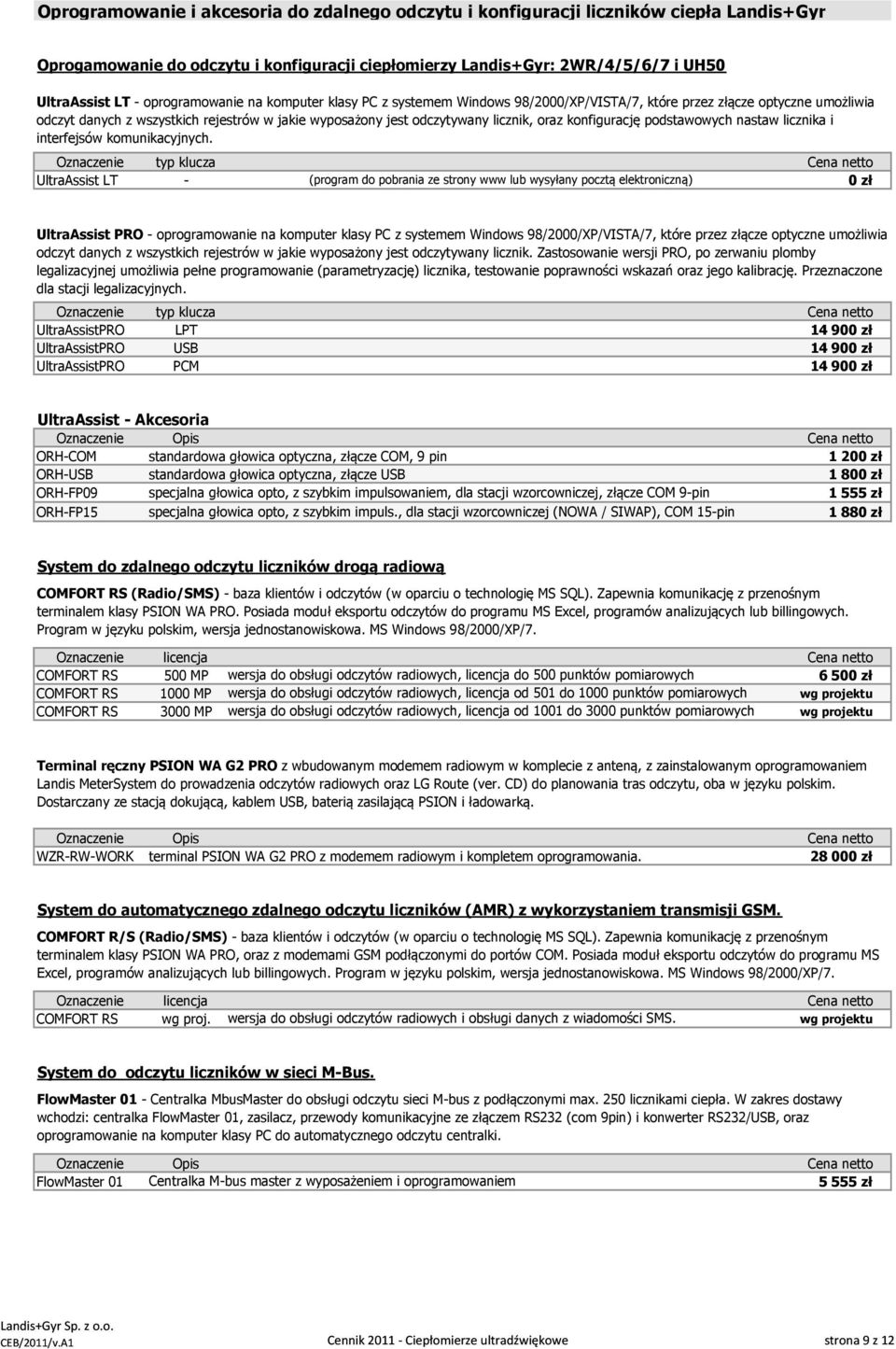

9 Oprogramowanie i akcesoria do zdalnego odczytu i konfiguracji liczników ciepła Landis+Gyr Oprogamowanie do odczytu i konfiguracji ciepłomierzy Landis+Gyr: 2WR/4/5/6/7 i UH50 UltraAssist LT oprogramowanie na komputer klasy PC z systemem Windows 98/2000/XP/VISTA/7, które przez złącze optyczne umożliwia odczyt danych z wszystkich rejestrów w jakie wyposażony jest odczytywany licznik, oraz konfigurację podstawowych nastaw licznika i interfejsów komunikacyjnych. typ klucza Cena netto UltraAssist LT (program do pobrania ze strony www lub wysyłany pocztą elektroniczną) 0 zł UltraAssist PRO oprogramowanie na komputer klasy PC z systemem Windows 98/2000/XP/VISTA/7, które przez złącze optyczne umożliwia odczyt danych z wszystkich rejestrów w jakie wyposażony jest odczytywany licznik. Zastosowanie wersji PRO, po zerwaniu plomby legalizacyjnej umożliwia pełne programowanie (parametryzację) licznika, testowanie poprawności wskazań oraz jego kalibrację. Przeznaczone dla stacji legalizacyjnych. typ klucza Cena netto UltraAssistPRO LPT zł UltraAssistPRO USB zł UltraAssistPRO PCM zł UltraAssist Akcesoria ORHCOM standardowa głowica optyczna, złącze COM, 9 pin zł ORHUSB standardowa głowica optyczna, złącze USB zł ORHFP09 specjalna głowica opto, z szybkim impulsowaniem, dla stacji wzorcowniczej, złącze COM 9pin zł ORHFP15 specjalna głowica opto, z szybkim impuls., dla stacji wzorcowniczej (NOWA / SIWAP), COM 15pin zł System do zdalnego odczytu liczników drogą radiową COMFORT RS (Radio/SMS) baza klientów i odczytów (w oparciu o technologię MS SQL). Zapewnia komunikację z przenośnym terminalem klasy PSION WA PRO. Posiada moduł eksportu odczytów do programu MS Excel, programów analizujących lub billingowych. Program w języku polskim, wersja jednostanowiskowa. MS Windows 98/2000/XP/7. licencja Cena netto COMFORT RS 500 MP wersja do obsługi odczytów radiowych, licencja do 500 punktów pomiarowych zł COMFORT RS 1000 MP wersja do obsługi odczytów radiowych, licencja od 501 do 1000 punktów pomiarowych wg projektu COMFORT RS 3000 MP wersja do obsługi odczytów radiowych, licencja od 1001 do 3000 punktów pomiarowych wg projektu Terminal ręczny PSION WA G2 PRO z wbudowanym modemem radiowym w komplecie z anteną, z zainstalowanym oprogramowaniem Landis MeterSystem do prowadzenia odczytów radiowych oraz LG Route (ver. CD) do planowania tras odczytu, oba w języku polskim. Dostarczany ze stacją dokującą, kablem USB, baterią zasilającą PSION i ładowarką. WZRRWWORK terminal PSION WA G2 PRO z modemem radiowym i kompletem oprogramowania zł System do automatycznego zdalnego odczytu liczników (AMR) z wykorzystaniem transmisji GSM. COMFORT R/S (Radio/SMS) baza klientów i odczytów (w oparciu o technologię MS SQL). Zapewnia komunikację z przenośnym terminalem klasy PSION WA PRO, oraz z modemami GSM podłączonymi do portów COM. Posiada moduł eksportu odczytów do programu MS Excel, programów analizujących lub billingowych. Program w języku polskim, wersja jednostanowiskowa. MS Windows 98/2000/XP/7. licencja Cena netto COMFORT RS wg proj. wersja do obsługi odczytów radiowych i obsługi danych z wiadomości SMS. wg projektu System do odczytu liczników w sieci MBus. FlowMaster 01 Centralka MbusMaster do obsługi odczytu sieci Mbus z podłączonymi max. 250 licznikami ciepła. W zakres dostawy wchodzi: centralka FlowMaster 01, zasilacz, przewody komunikacyjne ze złączem RS232 (com 9pin) i konwerter RS232/USB, oraz oprogramowanie na komputer klasy PC do automatycznego odczytu centralki. FlowMaster 01 Centralka Mbus master z wyposażeniem i oprogramowaniem zł CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 9 z 12

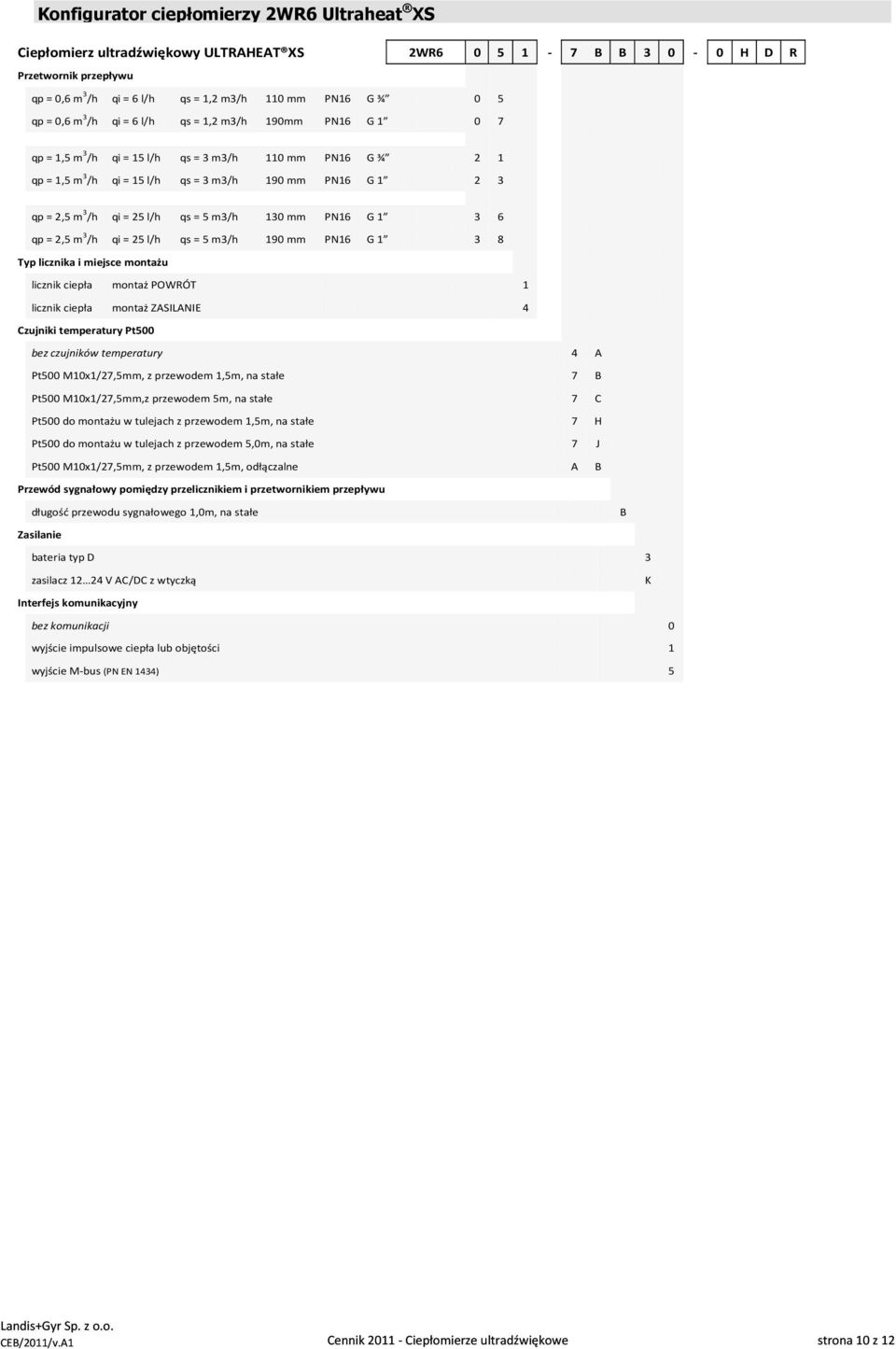

10 Konfigurator ciepłomierzy 2WR6 Ultraheat XS Ciepłomierz ultradźwiękowy ULTRAHEAT XS 2WR B B H D R Przetwornik przepływu qp = 0,6 m 3 /h qi = 6 l/h qs = 1,2 m3/h 110 mm G ¾ 0 5 qp = 0,6 m 3 /h qi = 6 l/h qs = 1,2 m3/h 190mm G qp = 1,5 m 3 /h qi = 15 l/h qs = 3 m3/h 110 mm G ¾ 2 1 qp = 1,5 m 3 /h qi = 15 l/h qs = 3 m3/h 190 mm G qp = 2,5 m 3 /h qi = 25 l/h qs = 5 m3/h 130 mm G qp = 2,5 m 3 /h qi = 25 l/h qs = 5 m3/h 190 mm G Typ licznika i miejsce montażu licznik ciepła montaż POWRÓT 1 licznik ciepła montaż ZASILANIE 4 Czujniki temperatury Pt500 bez czujników temperatury 4 A Pt500 M10x1/27,5mm, z przewodem 1,5m, na stałe 7 B Pt500 M10x1/27,5mm,z przewodem 5m, na stałe 7 C Pt500 do montażu w tulejach z przewodem 1,5m, na stałe 7 H Pt500 do montażu w tulejach z przewodem 5,0m, na stałe 7 J Pt500 M10x1/27,5mm, z przewodem 1,5m, odłączalne A B Przewód sygnałowy pomiędzy przelicznikiem i przetwornikiem przepływu długość przewodu sygnałowego 1,0m, na stałe B Zasilanie bateria typ D 3 zasilacz V AC/DC z wtyczką K Interfejs komunikacyjny bez komunikacji 0 wyjście impulsowe ciepła lub objętości 1 wyjście Mbus (PN EN 1434) 5 CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 10 z 12

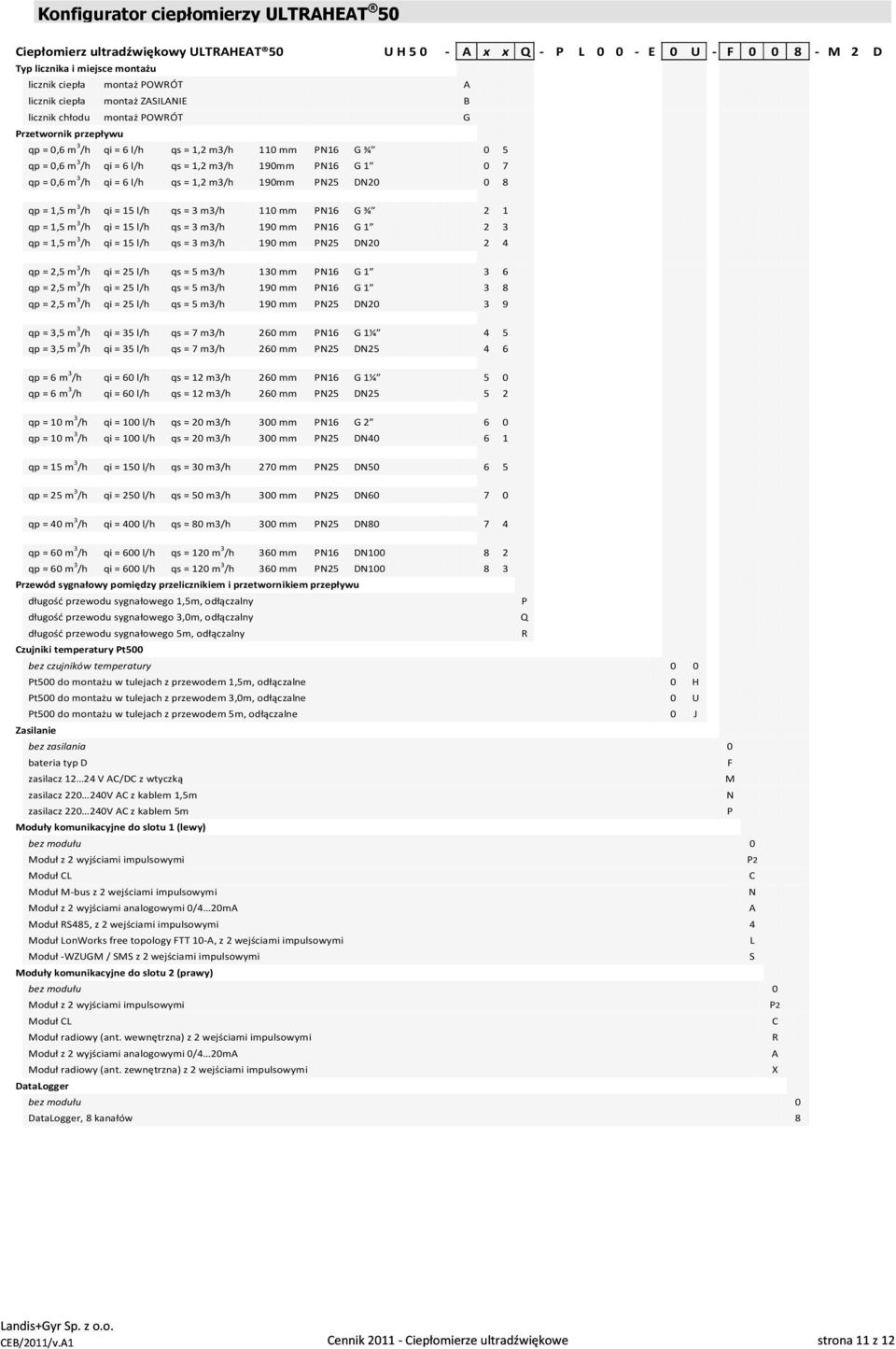

11 Konfigurator ciepłomierzy ULTRAHEAT 50 Ciepłomierz ultradźwiękowy ULTRAHEAT 50 U H 5 0 A x x Q P L 0 0 E 0 U F M 2 D Typ licznika i miejsce montażu licznik ciepła montaż POWRÓT A licznik ciepła montaż ZASILANIE B licznik chłodu montaż POWRÓT G Przetwornik przepływu qp = 0,6 m 3 /h qi = 6 l/h qs = 1,2 m3/h 110 mm G ¾ 0 5 qp = 0,6 m 3 /h qi = 6 l/h qs = 1,2 m3/h 190mm G qp = 0,6 m 3 /h qi = 6 l/h qs = 1,2 m3/h 190mm PN25 DN qp = 1,5 m 3 /h qi = 15 l/h qs = 3 m3/h 110 mm G ¾ 2 1 qp = 1,5 m 3 /h qi = 15 l/h qs = 3 m3/h 190 mm G qp = 1,5 m 3 /h qi = 15 l/h qs = 3 m3/h 190 mm PN25 DN qp = 2,5 m 3 /h qi = 25 l/h qs = 5 m3/h 130 mm G qp = 2,5 m 3 /h qi = 25 l/h qs = 5 m3/h 190 mm G qp = 2,5 m 3 /h qi = 25 l/h qs = 5 m3/h 190 mm PN25 DN qp = 3,5 m 3 /h qi = 35 l/h qs = 7 m3/h 260 mm G 1¼ 4 5 qp = 3,5 m 3 /h qi = 35 l/h qs = 7 m3/h 260 mm PN25 DN qp = 6 m 3 /h qi = 60 l/h qs = 12 m3/h 260 mm G 1¼ 5 0 qp = 6 m 3 /h qi = 60 l/h qs = 12 m3/h 260 mm PN25 DN qp = 10 m 3 /h qi = 100 l/h qs = 20 m3/h 300 mm G qp = 10 m 3 /h qi = 100 l/h qs = 20 m3/h 300 mm PN25 DN qp = 15 m 3 /h qi = 150 l/h qs = 30 m3/h 270 mm PN25 DN qp = 25 m 3 /h qi = 250 l/h qs = 50 m3/h 300 mm PN25 DN qp = 40 m 3 /h qi = 400 l/h qs = 80 m3/h 300 mm PN25 DN qp = 60 m 3 /h qi = 600 l/h qs = 120 m 3 /h 360 mm DN qp = 60 m 3 /h qi = 600 l/h qs = 120 m 3 /h 360 mm PN25 DN Przewód sygnałowy pomiędzy przelicznikiem i przetwornikiem przepływu długość przewodu sygnałowego 1,5m, odłączalny P długość przewodu sygnałowego 3,0m, odłączalny Q długość przewodu sygnałowego 5m, odłączalny R Czujniki temperatury Pt500 bez czujników temperatury 0 0 Pt500 do montażu w tulejach z przewodem 1,5m, odłączalne 0 H Pt500 do montażu w tulejach z przewodem 3,0m, odłączalne 0 U Pt500 do montażu w tulejach z przewodem 5m, odłączalne 0 J Zasilanie bez zasilania 0 bateria typ D F zasilacz V AC/DC z wtyczką M zasilacz V AC z kablem 1,5m N zasilacz V AC z kablem 5m P Moduły komunikacyjne do slotu 1 (lewy) bez modułu 0 Moduł z 2 wyjściami impulsowymi P2 Moduł CL C Moduł Mbus z 2 wejściami impulsowymi N Moduł z 2 wyjściami analogowymi 0/4 20mA A Moduł RS485, z 2 wejściami impulsowymi 4 Moduł LonWorks free topology FTT 10A, z 2 wejściami impulsowymi L Moduł WZUGM / SMS z 2 wejściami impulsowymi S Moduły komunikacyjne do slotu 2 (prawy) bez modułu 0 Moduł z 2 wyjściami impulsowymi P2 Moduł CL C Moduł radiowy (ant. wewnętrzna) z 2 wejściami impulsowymi R Moduł z 2 wyjściami analogowymi 0/4 20mA A Moduł radiowy (ant. zewnętrzna) z 2 wejściami impulsowymi X DataLogger bez modułu 0 DataLogger, 8 kanałów 8 CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 11 z 12

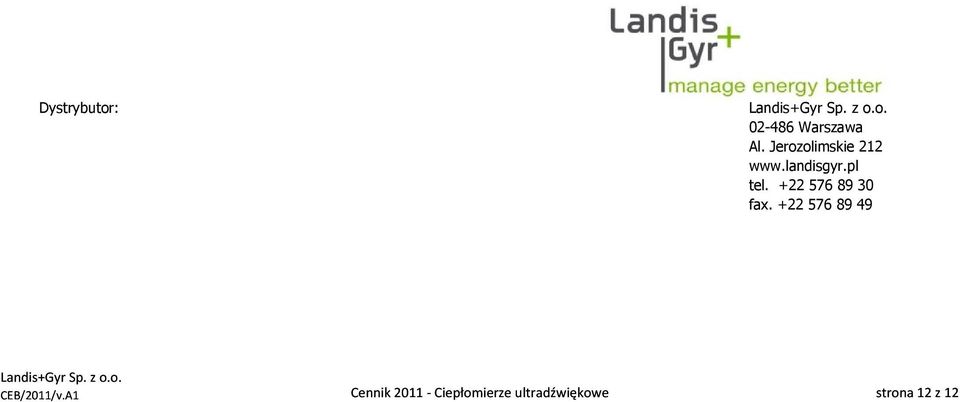

12 Dystrybutor: Warszawa Al. Jerozolimskie tel fax CEB/2011/v.A1 Cennik 2011 Ciepłomierze ultradźwiękowe strona 12 z 12
