Instrukcja Obsługi Kosiarka NGP S510 / S510V

Transkrypt

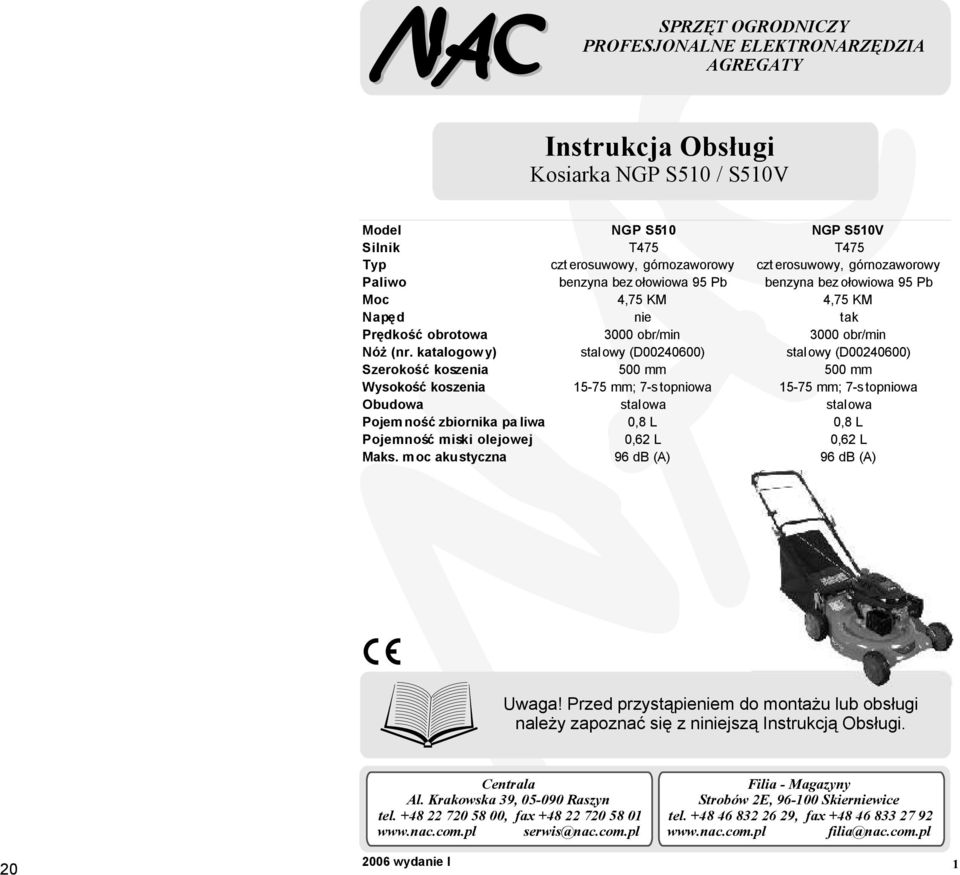

1 SPRZĘT OGRODNICZY PROFESJONALNE ELEKTRONARZĘDZIA AGREGATY Instrukcja Obsługi Kosiarka NGP S510 / S510V Model NGP S510 NGP S510V Silnik T475 T475 Typ czt erosuwowy, górnozaworowy czt erosuwowy, górnozaworowy Paliwo benzyna bez ołowiowa 95 Pb benzyna bez ołowiowa 95 Pb Moc 4,75 KM 4,75 KM Napęd nie tak Prędkość obrotowa 3000 obr/min 3000 obr/min Nóż (nr. katalogow y) stalowy (D ) stalowy (D ) Szerokość koszenia 500 mm 500 mm Wysokość koszenia mm; 7-s topniowa mm; 7-s topniowa Obudowa stalowa stalowa Pojem ność zbiornika pa liwa 0,8 L 0,8 L Pojemność miski olejowej 0,62 L 0,62 L Maks. moc akustyczna 96 db (A) 96 db (A) Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi. Centrala Al. Krakowska 39, Raszyn tel , fax serwis@nac.com.pl Filia - Magazyny Strobów 2E, Skierniewice tel , fax filia@nac.com.pl wydanie I 1

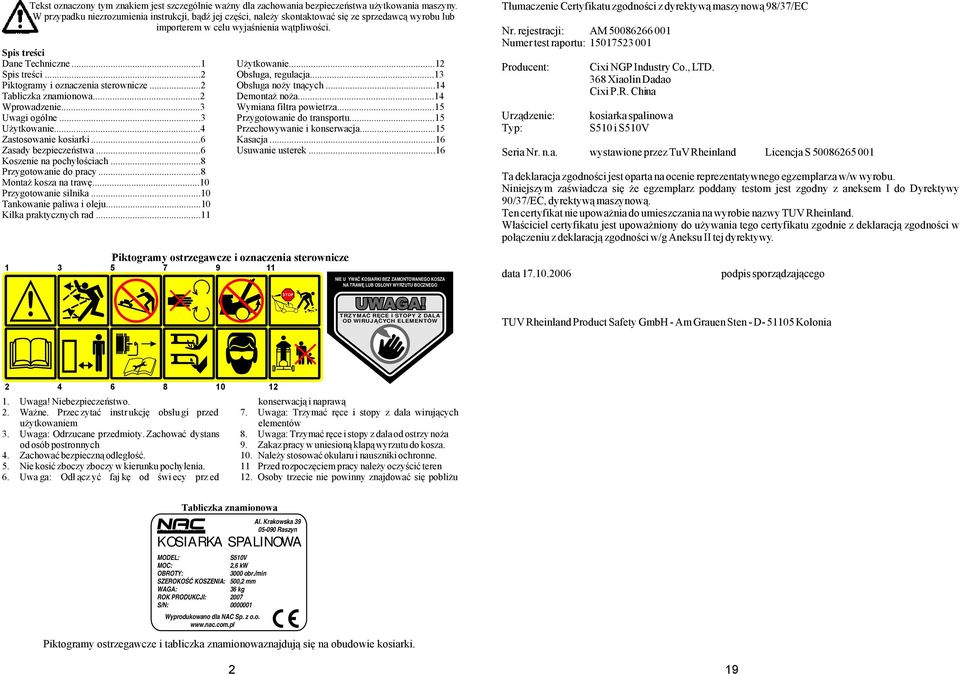

2 Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości. Spis treści Dane Techniczne...1 Użytkowanie...12 Spis treści...2 Obsługa, regulacja...13 Piktogramy i oznaczenia sterownicze...2 Obsługa noży tnących...14 Tabliczka znamionowa...2 Demontaż noża...14 Wprowadzenie...3 Wymiana filtra powietrza...15 Uwagi ogólne...3 Przygotowanie do transportu...15 Użytkowanie...4 Przechowywanie i konserwacja...15 Zastosowanie kosiarki...6 Kasacja...16 Zasady bezpieczeństwa...6 Usuwanie usterek...16 Koszenie na pochyłościach...8 Przygotowanie do pracy...8 Montaż kosza na trawę...10 Przygotowanie silnika...10 Tankowanie paliwa i oleju...10 Kilka praktycznych rad Piktogramy ostrzegawcze i oznaczenia sterownicze NIE UŻYWAĆ KOSIARKI BEZ ZAMONTOWANEGO KOSZA NA TRAWĘ LUB OSŁONY WYRZUTU BOCZNEGO Tłumaczenie Certyfikatu zgodności z dyrektywą maszynową 98/37/EC Nr. rejestracji: AM Numer test raportu: Producent: Urządzenie: Typ: Cixi NGP Industry Co., LTD. 368 Xiaolin Dadao Cixi P.R. China kosiarka spalinowa S510 i S510V Seria Nr. n.a. wystawione przez TuV Rheinland Licencja S Ta deklaracja zgodności jest oparta na ocenie reprezentatywnego egzemplarza w/w wyrobu. Niniejszym zaświadcza się że egzemplarz poddany testom jest zgodny z aneksem I do Dyrektywy 90/37/EC, dyrektywą maszynową. Ten certyfikat nie upoważnia do umieszczania na wyrobie nazwy TUV Rheinland. Właściciel certyfikatu jest upoważniony do używania tego certyfikatu zgodnie z deklaracją zgodności w połączeniu z deklaracją zgodności w/g Aneksu II tej dyrektywy. data podpis sporządzającego STOP TRZYMAĆ RĘCE I STOPY Z DALA OD WIRUJĄCYCH ELEMENTÓW TUV Rheinland Product Safety GmbH - Am Grauen Sten - D Kolonia Uwaga! Niebezpieczeństwo. konserwacją i naprawą 2. Ważne. Przec zytać instr ukcję obsłu gi przed 7. Uwaga: Trzymać ręce i stopy z dala wirujących użytkowaniem elementów 3. Uwaga: Odrzucane przedmioty. Zachować dystans 8. Uwaga: Trzymać ręce i stopy z dala od ostrzy noża od osób postronnych 9. Zakaz pracy w uniesioną klapą wyrzutu do kosza. 4. Zachować bezpieczną odległość. 10. Należy stosować okularu i nauszniki ochronne. 5. Nie kosić zboczy zboczy w kierunku pochylenia. 11 Przed rozpoczęciem pracy należy oczyścić teren 6. Uwa ga: Odł ącz yć faj kę od świ ecy prz ed 12. Osoby trzecie nie powinny znajdować się pobliżu 12 NEW AMERICAN CONCEPT Tabliczka znamionowa KOSIARKA SPALINOWA MODEL: S510V MOC: 2,6 kw OBROTY: 3000 obr./min SZEROKOŚĆ KOSZENIA: 500,2 mm WAGA: 36 kg ROK PRODUKCJI: 2007 S/N: Wyprodukowano dla NAC Sp. z o.o. Al. Krakowska Raszyn Piktogramy ostrzegawcze i tabliczka znamionowaznajdują się na obudowie kosiarki. 2 19

3 Wprowadzenie Uwagi ogólne Zapoznanie się i stosowanie Dotyczące przygotowania trawnika informacji zawartych w tej instrukcji przed koszeniem: sprawi, że urządzenie będzie Teren pracy kosiarki należy oczyścić użytkowane w sposób bezpieczny ze wszelkich przedmiotów, które zarówno dla użytkownika, jak i mogą uszkodzić zespół tnący samego urządzenia. Należy instrukcję kosiarki, bądź mogą zostać przechowywać przez cały okres wyrzucone spod pracującej kosiarki i użytkowania maszyny, gdyż zawsze poranić osoby postronne. może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny, lub zmiany użytkownika. Tabliczka zmianowa jest umieszczona na tylnej części obudowy kosiarki. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych. Koszenie należy przeprowadzać przy oświetleniu naturalnym, lub sztucznym pod warunkiem zachowania dobrej widoczności. Nie należy kosić mokrej trawy jak również nie należy kosić podczas opadów

4 Nie należy uruchamiać kosiarki w Podczas tankowania nie wolno palić ob ec no śc i os ób po st ro nn yc h, tytoniu a tankowanie przeprowadzać operator jest odpowiedzialny za z dala od jakichkolwiek źródeł wypadki i zagrożenia spowodowane otwartego ognia. pracującą kosiarką. Nie wolno pod żadnym pozorem otwierać zbiornika paliwa podczas Dotyczące operatora i maszyny: pracy silnika, lub gdy silnik jest Operator kosiarki powinien zawsze jeszcze gorący. stosować środki ochrony osobistej Należy dokładnie wytrzeć każdą (nauszniki ochronne i okulary), plamę paliwa, która powstała nosić wytrzymałe obuwie i długie podczas tankowania. spodnie. Przenoszenie paliwa tylko w Nie Nie szczelnie zamkniętych pojemnikach przeznaczonych do tego celu. Wymieniać niezwłocznie każdy uszkodzony tłumik. Przed każdym rozpoczęciem pracy zawsze należy wzrokowo sprawdzić Nie Tak stan połączeń śrubowych, ogólny stan urządzenia, a także stan zespołu tnącego, oraz pewność zamocowania noży. Nie wolno obsługiwać maszyny w Zużyty lub uszkodzony nóż butach z odkrytą stopą lub niezwłocznie wymienić na nowy. sandałach. Paliwo należy przechowywać w Użytkowanie kanistrach do tego przeznaczonych. Tankowanie należy przeprowadzać Pod żadnym pozorem nie należy na świeżym powietrzu przed u r u c h a m i a ć s i l n i k a w rozruchem silnika nie należy pomieszczeniach zamkniętych, uzupełniać benzyny gdy silnik jest gorący, nigdy podczas pracy. gdzie istnieje niebezpieczeństwo nagromadzenia się toksycznych spalin. Koszenie zboczy należy zawsze przeprowadzać w poprzek pochyłości, nigdy w górę lub w dół. 5.Sprawdź przerwę świecy Ryzyko resztkowe zapłonowej. Przerwa świecy zapłonowej powinna wynosić 0,6 Pomimo tego, że producent kosiarki mm. ponosi odpowiedzialność za jej 6. Sprawdź poziom oleju w silniku. W k o n s t r u k c j ę e l i m i n u j ą c ą razie konieczności należy uzupełnić niebezpieczeństwo, pewne elementy olej do wymaganego poziomu. ryzyka podczas pracy są nie do 7. Sprawdź filtr powietrza. uniknięcia. Ryzyko resztkowe wynika 8. Benzyna w zbiorniku paliwa jest z błędnego zachowania obsługującego nieświeża lub zanieczyszczona. urządzenie Opróżnij i wypłucz zbiornik paliwa. Największe niebezpieczeństwo Napełnij zbiornik świeżą benzyną. występuje przy wykonywaniu następujących zabronionych Nadmierne wibracje czynności: 1. Zdemontuj nóż tnący. Sprawdź czy użytkowania kosiarki przez dzieci ostrza są ostre a nóż prawidłowo używania kosiarki do innych celów, wyważony. P atrz R ozdział niż opisane w instrukcji obsługi Obsługa noży tnących. koszenie, gdy inne osoby, a w 2. Wymień zgięte lub pęknięte noże na szczególności dzieci lub zwierzęta nowe. Uszkodzony nóż jest bardzo znajdują się w pobliżu niebezpieczny. używanie kosiarki przez osoby nie 3. Sprawdź wał i adaptor mocowania zapoznane z instrukcją obsługi noża. Uszkodzony wał i adaptor używanie kosiarki bez właściwej, należy wymienić na nowe. zabezpieczającej obsługującego 4. Jeśli wibracje pozostały, należy odzieży i obuwia chroniącego stopy zabrać kosiarkę do autoryzowanego używanie kosiarki z uszkodzonymi punktu serwisowego. osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń Trawa ścinana jest nie równo zabezpieczających np: osłon na 1. Sprawdź, czy nóż jest naostrzony. wylot trawy lub pojemnika 2. Wymień zgięte lub pęknięte noże na nowe. Uszkodzony nóż jest bardzo Ocena ryzyka resztkowego niebezpieczny. 3. Sprawdź wał i adaptor mocowania Przy przestrzeganiu zaleceń podanych noży. Uszkodzony wał i adaptor w instrukcji obsługi zagrożenie należy wymienić na nowe. resztkowe przy użytkowaniu kosiarki może być wyeliminowane Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń

5 Wyc zy śc ić we wn ęt rz ną cz ęś ć 4. Tłok cylindra jest zalany benzyną. obudowy kosiarki i ewentualnie Wykręć i osusz świecę zapłonową. z a b e z p i e c z ś r o d k a m i Pociągnij kilka razy linkę antykorozyjnymi. rozrusznika. Wkręć świecę Wyczyścić całą kosiarkę, i stosując zapłonową z powrotem. Podłącz dowolną pastę do lakierów przewód świecy zapłonowej. zabezpiecz lakier. Uruchom silnik. Kosiarkę należy przechowywać w 5. S p r a w d ź, c z y d ź w i g n i a, d o b r z e w e n t y l o w a n y m zatrzymująca silnik, jest w pozycji pomieszczeniu w suchym, nie użytkowania. zakurzonym miejscu. 6. Sprawdź, czy do gaźnika dopływa Sprawdź, czy kosz na trawę jest p a l i w o ( k o s i a r k i S V o p r ó ż n i o n y i p o r z ą d n i e wyposażone są w zawór odcinający wyczyszczony. Trawa pozostawiona dopływ paliwa umieszczony na w koszu uszkodzi go, gnijąc. wężyku łączącym zbiornik paliwa z gaźnikiem, zawór ustawiony w Kasacja pozycji przylegającej do filtra Każde urządzenie ma określony czas p o w i e t r z a j e s t w p o z y c j i technicznego życia. Po tym okresie zamkniętej). urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy Silnik nie zatrzymuje się zdemontować urządzenie oddzielając 1. Zwolnij dźwignię, zatrzymującą części z tworzywa sztucznego od silnik. części metalowych i przekazać je do 2. Sprawdź linkę dźwigni. Wymień właściwych punktów skupu lub zgiętą lub uszkodzoną linkę na powierzyć wykonanie tej operacji nową. punktowi serwisowemu. Silnik pracuje nie właściwie Usuwanie usterek 1.Sprawdź ustawienia wysokości koszenia trawy. Jeśli trawa jest Silnik nie uruchamia się wysoka, należy zmienić na 1. Sprawdź, czy benzyna, znajdująca najwyższą wysokość koszenia. się w zbiorniku paliwa, jest czysta i 2. Sprawdź obudowę zespołu tnącego świeża. Nie wolno używać starej od dołu. Usuń trawę i inne benzyny. zanieczyszczenia. 2.Sprawdź, czy przewód świecy 3.S p r a w d ź p r z e w ó d ś w i e c y zapłonowej jest podłączony. zapłonowej. Upewnij się, czy jest 3.Zleć w punkcie serwisowym podłączony. regulacje gaźnika i luzów 4. Oczyść żeberka chłodzenia silnika zaworowych. od trawy i innych zanieczyszczeń. Nie wolno zmieniać regulacji silnika ani przekraczać określonej prędkości silnika. Nie wolno uruchamiać silnika gdy ktokolwiek znajduje się naprzeciwko kierownicy wyrzutu trawy, lub gdy w otoczeniu urządzenia znajdują się osoby postronne. Szczególną ostrożność należy Nie wolno wkładać rąk lub stóp w zachować podczas nawrotów pobliże lub pod obracające się części. możliwość utraty stateczności. Nie należy przenosić lub podnosić Nie wolno kosić zboczy zbyt kosiarki ani żadnej jej części podczas pochyłych (max.pochyl. 15 stopni). pracy silnika. Zachować należy szczególną Należy zawsze zatrzymać silnik i ostrożność podczas cofania. zdjąć przewód zasilający ze świecy Zawsze należy wyłączyć silnik i przed: czyszczeniem lub przeglądem poczekać do zatrzymania noża jeśli czy naprawą kosiarki; po uderzeniu k o s i a r k a p r z e j e ż d ż a p o wirującego noża w obcy przedmiot nierównościach (obrzeża, przed sprawdzaniem powstałych krawężniki lub inne), oraz przy uszkodzeń i ich ewentualną naprawą; przemieszczaniu kosiarki po innych przed sprawdzaniem przyczyn niż trawnik powierzchniach czy powstania nienaturalnych wibracji dojeździe do miejsca pracy i z kosiarki. powrotem. Nie wolno używać kosiarki z uszkodzonymi osłonami lub obudowami oraz bez zainstalowanych urządzeń zabezpieczających, np.: pojemników na trawę, ekranów itp.. Każdorazowo zatrzymać silnik oddalając się od kosiarki nawet na niewielką odległość i czas, jak również przed uzupełnianiem paliwa. Jeśli kosiarka jest wyposażona w 16 5

6 zawór odcinający paliwo, przed Zasady bezpieczeństwa pozostawieniem jej w miejscu garażowania po skończonej pracy, Przed każdorazowym rozpoczęciem zamknąć go. pracy sprawdź sprawność kosiarki. Zawsze stosuj się do zasad Zastosowanie kosiarki bezpieczeństwa i reguł postępowania zawartych w tej Urządzenie jest dopuszczone do instrukcji. użycia wyłącznie jako kosiarka do Uważnie przeczytaj instrukcję. trawy zgodnie z opisem i zasadami Upewnij się, że zapoznałeś się z be zp ie cz eń st wa za wa rt ym i w urządzeniami sterującymi kosiarką i niniejszej instrukcji użytkowania. ich działaniem. Każde użycie kosiarki niezgodne z Urządzenie nie może być opisem zawartym w niniejszej wykorzystywane bez zapoznania się instrukcji jest uznane za niewłaściwe z treścią instrukcji obsługi. i producent nie odpowiada za Przechowuj instrukcję w miejscu uszkodzenia i szkody wynikające z pozwalającym na częste z niej takiego postępowania. korzystanie i chroniącym ją przed Poprawne użytkowanie kosiarki zniszczeniem, zgubieniem lub utratą obejmuje również respektowanie czytelności, gdyż informacje w niej ustanowionych przez producenta zawarte są bardzo ważne i będą warunków pracy, konserwacji, przydatne przez cały okres składowania i napraw. użytkowania maszyny. Urządzenie może być używane, Należy wcześniej zapoznać się z naprawiane i konserwowane działaniem urządzeń sterujących i z wyłącznie w autoryzowanych całym wyposażeniem kosiarki, punktach serwisowych. obsługą i funkcjami, gdyż w trakcie Wszelkie zasady bezpiecznego pracy może być już na to za późno. użytkowania, zapobiegania Nie wolno dzieciom obsługiwać wypadkom i unikania zagrożeń, urządzenia. muszą być przestrzegane. Osoby postronne zwłaszcza dzieci a Jakiekolwiek zmiany w budowie także zwierzęta domowe nie mogą urz ądz eni a wpr owa dzo ne prz ez przebywać w rejonie pracy kosiarki. użytkownika zwalniają producenta z odpowiedzialności za powstałe Zalecany ubiór operatora: uszkodzenia czy zranienia. - okulary ochronne oraz nauszniki ochronne - sztywne twarde obuwie - należy unikać luźnych, zwiewnych części garderoby. zamontowany jest gaźnik do góry. Wymiana filtra powietrza Drewnianym klockiem zabezpiecz nóż przed obracaniem się. wkład filtra Odkręć śrubę mocującą nóż. pokrywa Sprawdź nóż w sposób opisany wyżej ( Obsługa noży tnących ). Wymień zużyty lub uszkodzony nóż na nowy, zalecany przez producenta. Umieść nóż zagiętymi końcami do góry w kierunku silnika. Jeśli nóż zostanie zamocowany odwrotnie, nie będzie kosić we właściwy sposób i przedfiltr może być przyczyną wypadku. Nacisnąć zaczepy znajdujące się w Skręć mocno do oporu śrubę górnej części pokrywy, wymienić mocującą nóż. przedfiltr i filtr. Założyć pokrywę Ostrzeżenie: Śruba mocująca nóż wsuwając zaczepy w gniazda w powinna zawsze być dokręcona obudowie filtra. mocno. Nie dokręcona śruba lub nóż Wymianę filtra należy przeprowadzać może spowodować wypadek. co 100h pracy. Przygotowanie do transportu Przechowywanie i konserwacja Ostrzeżenie: nie opróżniaj zbiornika paliwa wewnątrz budynku, blisko źródła ognia lub kiedy palisz papierosa. Opary benzyny mogą być przyczyną wybuchu lub pożaru. Opróżnić zbiornik paliwa. Uruchomić silnik i pozwolić pracować dopóki silnik zgaśnie z Uwaga! Bądź ostrożny przy składaniu braku paliwa. lub rozkładaniu rękojeści, ponieważ Wymienić olej w silniku. można uszkodzić linki. W zagiętym Wykręcić świecę zapłonową i wlej w pancerzu linki drut nie będzie poruszał otwór świecy jedną stołową łyżkę się swobodnie i nie spełni swojego oleju silnikowego na tłok, pociągnij zadania. P rzed r ozpoczęciem linką rozrusznika silnikiem kilka użytkowania kosiarki należy razy aby rozprowadzić olej. Wkręcić wymienić pogięte lub uszkodzone linki. nową świecę zapłonową. Wyczyścić żeberka chłodzenia cylindra i obudowę silnika. 6 15

7 Trawa i śmieci, znajdujące się pod Często sprawdzaj nóż tnący pod obudową kosiarki, mogą spowodować względem zużycia i uszkodzeń, takich zakłócenia pracy silnika. Po jak pęknięcia. Często sprawdzaj śrubę, za ko ńc ze ni u ko sz en ia wy cz yś ć mocującą nóż. Śruba musi być mocno o b u d o w ę k o s i a r k i, s t o s u j ą c wkręcona. Jeśli nóż uderzy w jakiś następującą procedurę: przedmiot, zatrzymaj silnik. Rozłącz Zatrzymaj silnik. przewód świecy zapłonowej. R o z ł ą c z p r z e w ó d ś w i e c y Sprawdź, czy nie został uszkodzony zapłonowej. (wygięty) wałek lub adaptor na Wyczyść obudowę kosiarki. kt ór ym są za mo co wa ne no że. Sprawdź, czy noże nie są pogięte lub Uwaga! Po każdym sezonie należy uszkodzone, czy nie są nadmiernie koniecznie sprawdzić luzy zaworowe. zużyte, czy nie ma jakichkolwiek Powinny wynosić: ssący 0,1 mm, innych uszkodzeń. Uszkodzone części wydechowy 0,15 mm. Tę czynność muszą być wymienione na nowe, n a l e ż y p o w i e r z y ć zalecane przez producenta. Dla wykwalifikowanemu pracownikowi bezpieczeństwa należy wymieniać punktu serwisowego. noże co każde dwa lata. Noże powinny być dobrze naostrzone. Tępe noże nie Ustawienie wysokości koszenia tną trawy tylko ją szarpią i powodują Ostrzeżenie: Kiedy silnik jest zżółknięcie końców trawy. uruchomiony, noże tnące obracają się. Przed zmianą wysokości koszenia Demontaż noża należy zatrzymać silnik i rozłączyć przewód świecy zapłonowej. Ostrzeżenie: Przed demontażem noża Żeby ustawić pożądaną wysokość należy rozłączyć przewód świecy koszenia, należy zmienić pozycje za pł on ow ej. N oż e m aj ą o st re dźwigni regulacyjnej znajdującej się krawędzie. Żeby uchronić ręce przed na obudowie kosiarki. zranieniem, zakładaj rękawice lub owiń noże tkaniną. Obsługa noży tnących Ostrzeżenie: Przed sprawdzaniem noży tnących lub wałka mocowania noży należy rozłączyć przewód świecy zapłonowej. Jeśli nóż uderzy w jakiś przedmiot, zatrzymaj silnik. Rozłącz przewód świecy zapłonowej. Sprawdź uszkodzenia kosiarki. Opróżnij zbiornik paliwa. Podnieś kosiarkę stroną po której Z a b e z p i e c z k o s i a r k ę p r z e d przypadkowe uruchomienie silnika. samoczynnym staczaniem się oraz Manetka gazu powinna znajdować przed użyciem przez niepożądane się w pozycji Stop (Żółw). osoby zanim pozostawisz Nigdy nie pozostawiaj urządzenia z urządzenie, bez nadzoru. pracującym silnikiem. Ręce i stopy nie mogą znajdować się pod pokrywą zespołu tnącego, czy w pobliżu części ruchomych kosiarki. Oczyść obszar koszenia ze wszelkich przedmiotów, które po najechaniu na nie kosiarką mogą być wyrzucone z dużą prędkością w różnych kierunkach, powodując zarówno zranienia jak i straty w mieniu. Przed wykonywaniem następujących czynności silnik musi być wyłączony, a użytkownik winien Tankowanie paliwa przeprowadzaj p o c z e k a ć d o c a ł k o w i t e g o zanim uruchomisz silnik wyłącznie zatrzymania się ostrzy tnących: na zewnątrz wszelkich pomieszczeń - zdjęcie kosza i kanałów a ewentualne plamy z paliwa należy t r a n s p o r t o w y c h t r a w y, dokładnie usunąć. odblokowywania kanałów Nie napełniaj zbiornika paliwa w - naprawy, regulacje, usuwanie czasie pracy i gdy silnik jest gorący. trawy i innych przedmiotów z Dbaj by korek paliwa był w dobrym pod kosiarki. stanie i zawsze dobrze zakręcony. Koszenie przeprowadzaj wyłącznie Otw ar ty ogie ń cz y is kry są przy dobrej widoczności. niedopuszczalne w trakcie Używaj akcesoriów i części j a k i c h k o l w i e k c z y n n o ś c i zamiennych autoryzowanych przez związanych z paliwem. producenta kosiarki. Przed rozpoczęciem jakichkolwiek Podczas transportu zabezpiecz prac obsługowych, czyszczeniem, kosiarkę przed uruchomieniem, p r z e g l ą d a m i m a s z y n y c z y zdejmując fajkę ze świecy. naprawami upewnij się, że wszelkie części ruchome maszyny zatrzymały się i pozostają w spoczynku. Odłącz przewód od świecy i zabezpiecz przed przypadkowym zetknięciem się z elektrodą świecy, tak by nie nastąpiło 14 7

8 Koszenie na pochyłościach FULL, na podziałce bagnetu. Dopiero wówczas możemy przystąpić do Koszenie na zboczach wymaga tankowania paliwa zgodnie z wzmożonej uwagi przy pracy. zasadami uprzednio przedstawionymi w tej instrukcji. W ten sposób Postępowanie uchronimy się przed możliwością Jedź powoli. uruchomienia silnika bez oleju. Urządzenie nie powinno być wykorzystywane na zboczach o Dostawa O nachyleniu większym niż 15 ze Kosiarka dostarczona jest przez względu na bezpieczeństwo utraty producenta w opakowaniu stateczności. Pochylenie może kartonowym w stanie częściowo nastąpić przy pełnym stanie oleju w rozmontowanym. Po zapoznaniu się silniku poziom FULL na miarce. dokładnie z instrukcją obsługi oraz rysunkami montażowymi, złożenie Unikaj kosiarki nie powinno sprawiać Nie koś na urwiskach, rowach, zbytnich trudności. Wszystkie nasypach czy wałach potrzebne elementy do montażu przeciwpowodziowych. znajdują się w opakowaniu. Nie koś mokrej trawy. Przygotowanie do pracy Ta instrukcja obsługi odnosi się do różnych modeli kosiarek. Omawiana kosiarka może różnić się od nabytej. Czytaj tylko te fragmenty, które odnoszą się do modelu urządzenia, które posiadasz. Po zmontowaniu urządzenia należy koniecznie sprawdzić poziom oleju i ewentualnie uzupełnić jego stan do poziomu Uwaga. Silnik dostarczonej kosiarki nie jest zalany olejem. Uruchomienie silnika w tym stanie grozi jego zniszczeniem. Patrz rozdział Tankowanie Paliwa i Oleju. Rozpakowanie UWAGA! Instrukcja stanowi integralną część maszyny. Wszystkie ważne informacje odnośnie bezpiecznej obsługi kosiarki są wydrukowane tłustą czcionką, lub oznaczone odpowiednim piktogramem. Gdy silnik kosiarki pracuje i chcemy Przechylanie silnika rozpocząć koszenie z napędem Podczas obsługi, przy sprawdzaniu kosiarki, należy przyciągnąć do noży tnących, czy czyszczeniu rękojeści dźwignię uruchamiania obudowy kosiarki od dołu należy napędu. Natomiast gdy chcemy pamiętać, żeby świeca zapłonowa lub wyłączyć napęd kosiarki puszczamy tę gaźnik zawsze znajdował się w dźwignię. najwyższym położeniu. Transport lub Opróżnianie kosza na trawę przechylanie silnika, kiedy gaźnik lub świeca zapłonowa znajdzie się na dole, spowoduje: Ostrzeżenie: Przed opróżnieniem i Trudności z uruchomieniem silnika. zdejmowaniem kosza należy Zwiększenie dymienia. zatrzymać silnik. Przed usunięciem Zanieczyszczenie świecy trawy z pod obudowy zespołu tnącego zapłonowej. należy odłączyć fajkę świecy Przesiąknięcie filtra powietrza zapłonowej. olejem, które spowoduje mniejsza jego przepustowość. Obsługa, regulacja Smarowanie Silnik 1. Żeby utrzymać kosiarkę w dobrym Żeby utrzymać kosiarkę w dobrym stanie technicznym, należy stanie technicznym, należy stosować smarować wszystkie koła i łożyska zalecenia, opisane w tym rozdziale. olejem silnikowym co każde 25 godzin. Ostrzeżenie: P r z e d 2.Dobrze też jest posmarować pr ze pr ow ad ze ni em pr ze gl ąd ów, dowolnym smarem sprężyny osłon i obsługi, regulacji (z wyjątkiem zaślepek. regulacji gaźnika) lub czyszczenia czy Uwaga! Nie należy smarować linki naprawy, należy zatrzymać silnik i dźwigni, zatrzymującej silnik. Smar r o z ł ą c z y ć p r z e w ó d ś w i e c y może uszkodzić linkę lub utrudnić zapłonowej. swobodne jej poruszanie się. Zgiętą lub uszkodzoną linkę należy wymienić na nową. Jak oczyścić obudowę zespołu tnącego Ostrzeżenie: Kiedy silnik jest uruchomiony, noże tnące obracają się. Przed czyszczeniem obudowy należy zatrzymać silnik i rozłączyć przewód świecy zapłonowej. 8 13

9 Użytkowanie pokazano. Drugą ręką należy chwycić uchwyt linki rozrusznika Dźwignia hamulca. (2). Przy zwolnieniu dźwigni hamulca, sam silnik i nóż tnący zatrzymaje się 5 automatycznie. Przy uruchomieniu silnika dźwignia hamulca powinna znajdować się w pozycji pracy (przywiedziona do rękojeści). Zatrzymywanie silnika Żeby zatrzymać silnik, należy zwolnić dźwignię hamulca. A w przypadku wykonywania prac obsługowych czy Lekko pociągając skasuj luz też czyszczeniu kosiarki, aby zapobiec rozrusznika, a gdy poczujesz opór przypadkowemu uruchomieniu mocno energicznie pociągnij linkę silnika, należy rozłączyć przewód (2) do siebie i pozwól jej powoli świecy zapłonowej zdejmując fajkę ze wrócić na swoje miejsce. Nie świecy. puszczaj uchwytu linki, aż do Przed uruchomieniem silnika sprawdź wciągnięcia jej przez układ linkę, łączącą dźwignie i silnik. powrotny rozrusznika. Upewnij się, czy jest podłączona i Jeśli silnik nie uruchamia się po 5-6 zamocowana we właściwy sposób. szarpnięciach, postępuj zgodnie ze Przed użytkowaniem kosiarki należy wskazówkami, opisanymi w wymienić pogiętą lub zepsutą linkę. rozdziale Usuwanie usterek. Rozruch silnika Użytkowanie kosiarki Ostrzeżenie: Kiedy silnik jest uruchomiony, noże tnące obracają się. Ostrzeżenie: Sprawdzaj stan Sprawdź poziom oleju. techniczny kosza na trawę czystość, Napełnij zbiornik paliwa czystą zużycie i uszkodzenia. Jeśli benzyną b ezołowiową. P atrz jakiekolwiek części są zużyte lub Rozdział Przygotowanie silnika. uszkodzone, należy je wymienić na Upewnij się, że przewód świecy części nowe, które są dostępne w zapłonowej jest podłączony do a u t o r y z o w a n y c h p u n k t a c h świecy. serwisowych. Stań za kosiarką, jak pokazano na poniższym rysunku. Jedną ręką należy trzymać dźwignię hamulca (1) w pozycji użytkowania tak, jak rękojeść dźwignia hamulca uchwyt linki startera piktogramy kosz na trawę uchwyt rękojeści tabliczka znamionowa wlew oleju /bagnet tłumik dźwignia włączania napędu (dotyczy S510V) zacisk szybkomocujący wlew paliwa filtr powietrza świeca zapłonowa Wszystkie części osprzętu kosiarki są Ustawić górną rękojeść (3 rys.1) w zamontowane fabrycznie. Jedynie pozycję użytkowania. rękojeść sterowania kosiarką został ustawiony w pozycji przechowywania. Żeby ustawić nakrętka rękojeść w pozycji użytkowania, należy postępować zgodnie z poniższym opisem: zacisk Rozpakować kosiarkę. Rys.1. Ustawić dolną rękojeść (1) w pozycję użytkowania. Dolna rękojeść (1) Upewnij się, czy kierunek rękojeść (1) znajduje się pomiędzy zaciskania ogranicznikami. Dokręć nakrętkę Po kr ęc aj ąc na kr ęt ką sk ra ca my motylkową (2). długość śruby zacisku szybkomocującego. Zwiększamy w ten sposób lub zmniejszamy siłe mocowania. Mocowanie następuje w momencie dociśnięcia zacisku do rękojeści zgodnie ze strzałką na rysunku powyżej. Uwaga! Zbyt duże skrócenie śruby nakrętką może spowodować niemożliwość zaciśnięcia zacisku, a w 12 9
