1 Instrukcja użytkowania PLIKO Wózek inwalidzki specjalny dziecięcy Wydanie 06.14

2 Konserwacja Pokrycie prać ręcznie w temperaturze do 30. Utrzymuj ruchome połączenia w czystości i smaruj je używając płynnego oleju. Przechowuj wózek w suchym miejscu, aby uniknąć rdzewienia elementów metalowych. Części plastikowe przecieraj wilgotną ściereczką bez dodatku detergentów ani innych podobnych środków. Regularnie usuwaj zanieczyszczenia z elementów tekstylnych. Regularnie usuwaj wszystkie zanieczyszczenia (trawa, piasek itp.) z kół. Nie wystawiaj wózka na działanie ekstremalnych warunków pogodowych (deszcz, śnieg bardzo silne słońce), gdyż pewne elementy mogą zmienić kolor. Ostrzeżenie Nie używaj detergentów z zawartością chloru. Zasady bezpieczeństwa: 1. Nigdy nie zostawiaj dziecka w wózku bez opieki. 2. Należy zachować szczególną ostrożność przy składaniu wózka, brak uwagi może grozić przytrzaśnięciem palców przez elementy składające się. 3. Wózek powinny rozkładać i składać tylko osoby dorosłe. 4. Wózek nieużywany powinien mieć zawsze zablokowane koła (hamulce). 5. Zachowaj szczególną ostrożność korzystając z wózka w pobliżu stopni i schodów. 6. Nie przenoś wózka za przednią barierkę. Jeśli jest konieczne przeniesienie wózka, należy przenosić go trzymając za elementy ramy. 7. Zakazane jest korzystanie z wózka, jeśli stwierdzono jakiekolwiek uszkodzenia lub brak którejkolwiek z części. 8. Sprawdź zawsze przed użytkowaniem, czy wózek jest prawidłowo rozłożony i zablokowany czerwone oznaczenia pod dźwigniami blokady nie powinny być widoczne.

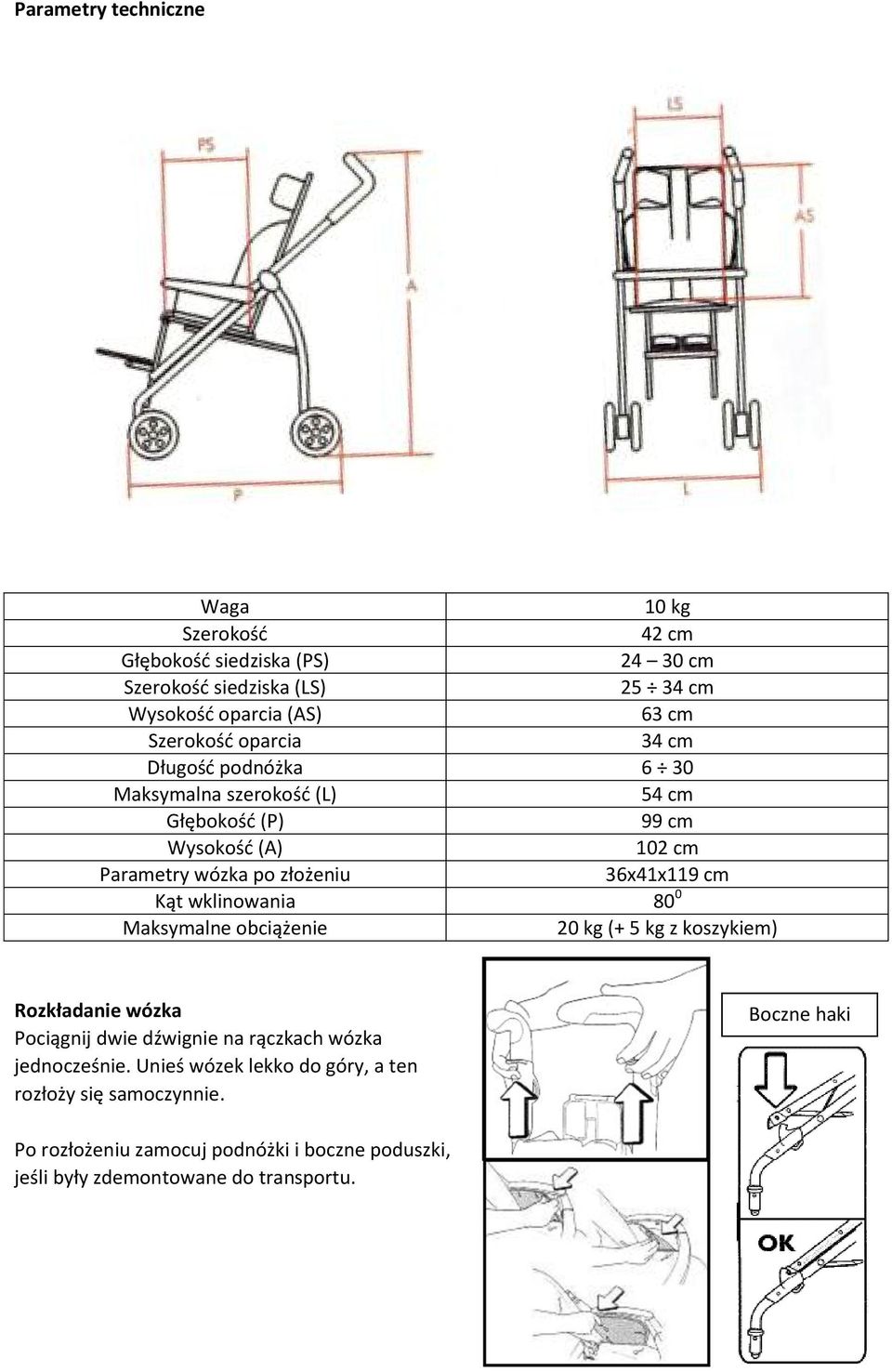

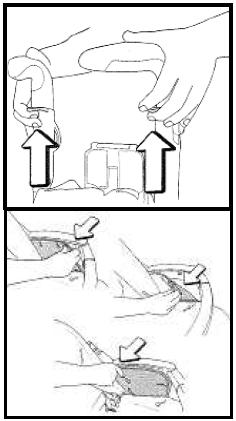

3 Parametry techniczne Waga 10 kg Szerokość 42 cm Głębokość siedziska (PS) cm Szerokość siedziska (LS) cm Wysokość oparcia (AS) 63 cm Szerokość oparcia 34 cm Długość podnóżka 6 30 Maksymalna szerokość (L) 54 cm Głębokość (P) 99 cm Wysokość (A) 102 cm Parametry wózka po złożeniu 36x41x119 cm Kąt wklinowania 80 0 Maksymalne obciążenie 20 kg (+ 5 kg z koszykiem) Rozkładanie wózka Pociągnij dwie dźwignie na rączkach wózka jednocześnie. Unieś wózek lekko do góry, a ten rozłoży się samoczynnie. Boczne haki Po rozłożeniu zamocuj podnóżki i boczne poduszki, jeśli były zdemontowane do transportu.

4 Składanie wózka Aby złożyć wózek, zdemontuj podnóżki pociągając ku dołowi za znajdująca się na ich ramie linkę. Następnie pociągnij dwie dźwignie na rączkach wózka, aby zwolnić blokady, pociągnij za uchwyt znajdujący się z tyłu ramy wózka, wózek złoży się automatycznie. Po złożeniu wózek może być prowadzony na kółkach za rączki (rys.4) lub niesiony (rys.5). Kabel blokowania platformy podnóżka Regulacje Regulacja wysokości rączek. Rączki mogą być ustawione na dwóch wysokościach. Przyciśnij przycisk znajdujący się na rączce, ustaw pożądaną wysokość i zwolnij przycisk. Przednia barierka Załóż lub zdemontuj barierkę zgodnie z ilustracją.

5 Hamulec i kółka Tylne koła wyposażone są w system hamulcowy. Istnieje również możliwość zablokowania ruchu skrętnego kół przednich jazda tylko na wprost. Montaż daszka Wsuń mocowanie daszka w uchwyty znajdujące się na bokach wózka (z tyłu podłokietnika), aż do momentu słyszalnego charakterystycznego kliknięcia. Regulacja kąta oparcia Oparcie może być ustawione w czterech różnych pozycjach. Aby zmienić pozycję oparcia, pociągnij za dźwignię B i ustaw pożądaną pozycję oparcia, następnie zwolnij dźwignię. Regulacja głębokości i szerokości siedziska Głębokość siedziska może być regulowana przez odkręcenie dwóch śrub znajdujących się na dolnej części ramy siedziska. Po uzyskaniu właściwej głębokości siedziska dokręć śruby. Boczne poduszki Blokowanie położenia śruby siedziska mechanizm przesuwania

6 Regulacja zagłówka i stabilizacji miednicy Regulacja zagłówka jest możliwa dzięki otworom w tapicerce i taśmom rzepowym. Stabilizacja miednicy może być usunięta, jeśli nie jest konieczna lub zamocowana na odpowiedniej wysokości dzięki otworom w tapicerce i taśmom rzepowym. Regulacja ustawienia podnóżków Wysokość ustawienia platform podnóżków może być regulowana poprzez odkręcenie dwóch śrub znajdujących się na ramie podnóżka, z tyłu, powyżej platform. Po ustawieniu pożądanej wysokości należy dokręcić śruby. Pasy i system stabilizacji postawy Pasy oraz wszystkie elementy stabilizujące postawę mogą być regulowane i dostosowane do indywidualnych potrzeb dziecka. Wszystkie elementy tapicerki mogą być zdjęte i wyprane zgodnie z wcześniejsza instrukcją. Ustawienia wszystkich elementów stabilizujących powinny być skonsultowane z lekarzem lub fizjoterapeutą. Kosz Kosz powinien być zamontowany przy użyciu trzech mocowań A-B-C zgodnie z ilustracją. Uwaga Nie zdemontowanie podnóżków przed złożeniem wózka grozi jego trwałym, niemożliwym do naprawienia uszkodzeniem.

7 Wytwórca: Fumagalli srl Piazza Puecher Ponte Lambro (Co) Tel.: (+39) Fax: (+39) Dystrybutor: mdh sp. z o.o. ul. Tymienieckiego 22/ Łódź Tel.: Fax:
