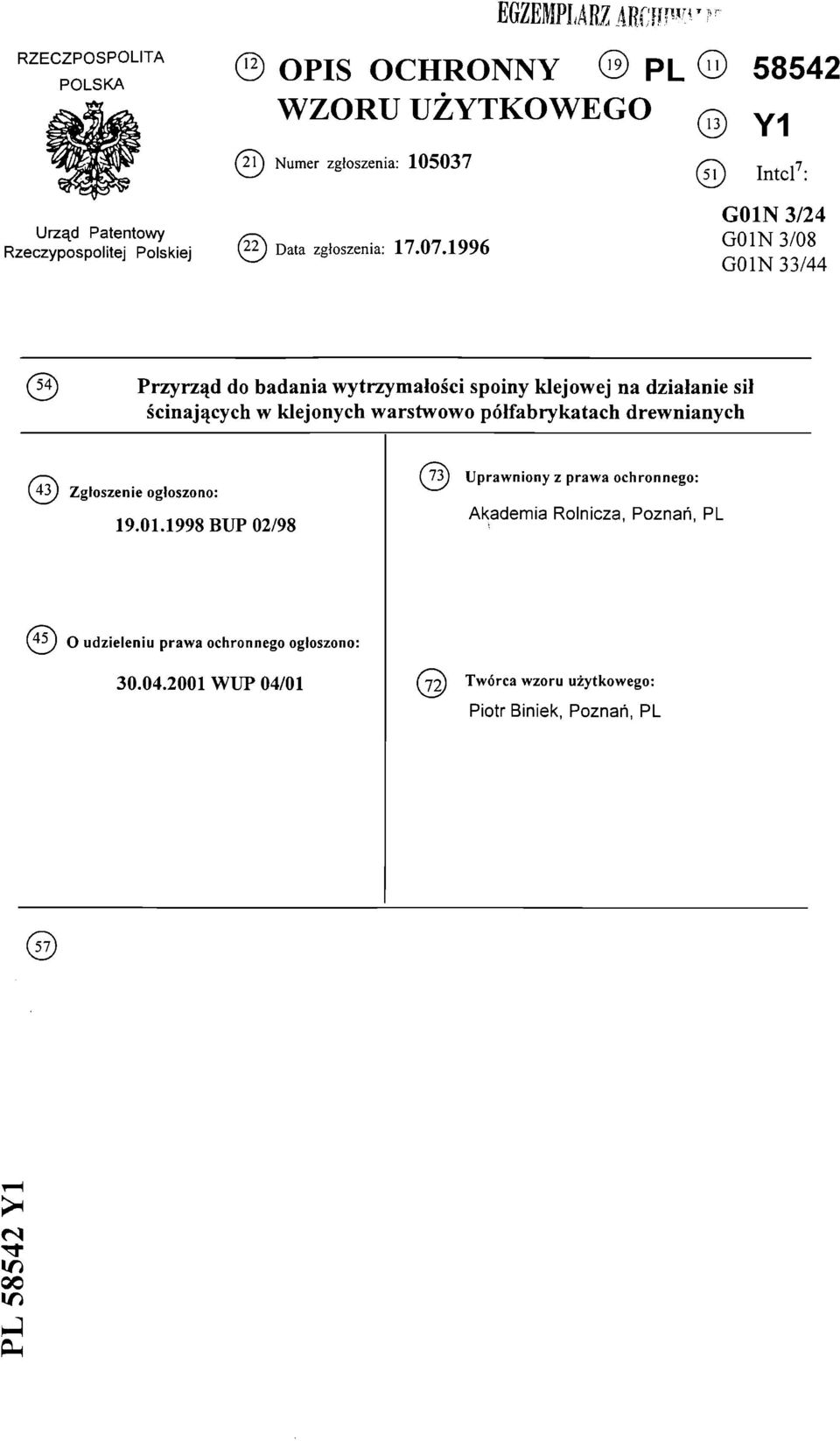

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej E6ZEMPURZ ARCfffw"' ^ OPIS OCHRONNY PL WZORU UŻYTKOWEGO q yi f2n Numer zgłoszenia: Data zgłoszenia: Intel7: G01N 3/24 G01N 3/08 G01N 33/44 Przyrząd do badania wytrzymałości spoiny klejowej na działanie sił ścinających w klejonych warstwowo półfabrykatach drewnianych (43) Zgłoszenie ogłoszono: BUP 02/98 Uprawniony z prawa ochronnego: Akademia Rolnicza, Poznań, PL (5v O udzieleniu prawa ochronnego ogłoszono: WUP 04/01 Twórca wzoru użytkowego: Piotr Biniek, Poznań, PL Oh

2 /1 0xSS9U Przyrząd do badania wytrzymałości spoiny klejowej na działanie sił ścinających w klejonych warstwowo półfabrykatach drewnianych. Przedmiotem wzoru użytkowego jest przyrząd do badania wytrzymałości spoiny klejowej na działanie sił ścinających w klejonych warstwowo półfabrykatach drewnianych. Półfabrykaty klejone warstwowo, jako podstawowy surowiec do produkcji elementów konstrukcyjnych stolarki budowlanej, muszą mieć określoną jakość. Jednym z najważniejszych kryteriów jakości są badania wytrzymałości spoin klejowych w tych półfabrykatach na ścinanie. Parametr ten mierzony jest w maszynach wytrzymałościowych wyposażonych w oprzyrządowanie do pomiaru sił ścinających. Oprzyrządowanie składa się z ramowego uchwytu dla mocowania w nim badanej próbki i usytuowanej w tym uchwycie ruchomej napory, w kształcie zamkniętej ramy zawierającej wahliwą półokrągłą wkładką wywierającą bezpośredni nacisk na spoinę. Wielkość siły ścinającej potrzebnej do zniszczenia spoiny klejowej w badanej próbce jest zapisywana w różnego typu rejestratorach. Maszyny wytrzymałościowe, ze względu na swoje gabaryty, są instalowane z reguły w specjalistycznych laboratoriach dokąd trzeba dostarczać próbki wycinane z wytwarzanych półfabrykatów. W praktyce zakłady produkujące półfabrykaty nie badają wcale parametrów wytrzymałościowych, w tym wytrzymałości na działanie sił ścinających lub poddają je tylko badaniom okresowym co oczywiście odbija się ujemnie na jakości produktów wytwarzanych z tych półfabrykatów. Celem wzoru użytkowego jest skonstruowanie przenośnego przyrządu o niewielkich gabarytach, który pozwoli na prowadzenie badań wytrzymałości spoin klejowych na działanie sił ścinających bezpośrednio na stanowisku roboczym, na którym wytwarzane są klejone warstwowo półfabrykaty z drewna. W konstrukcji przyrządu stanowiącego przedmiot wzoru użytkowego wykorzystano znany w oprzyrządowaniach maszyn wytrzymałościowych uchwyt do mocowania próbki z ruchomą napora współpracującą z układem pomiaroworej es trującym.

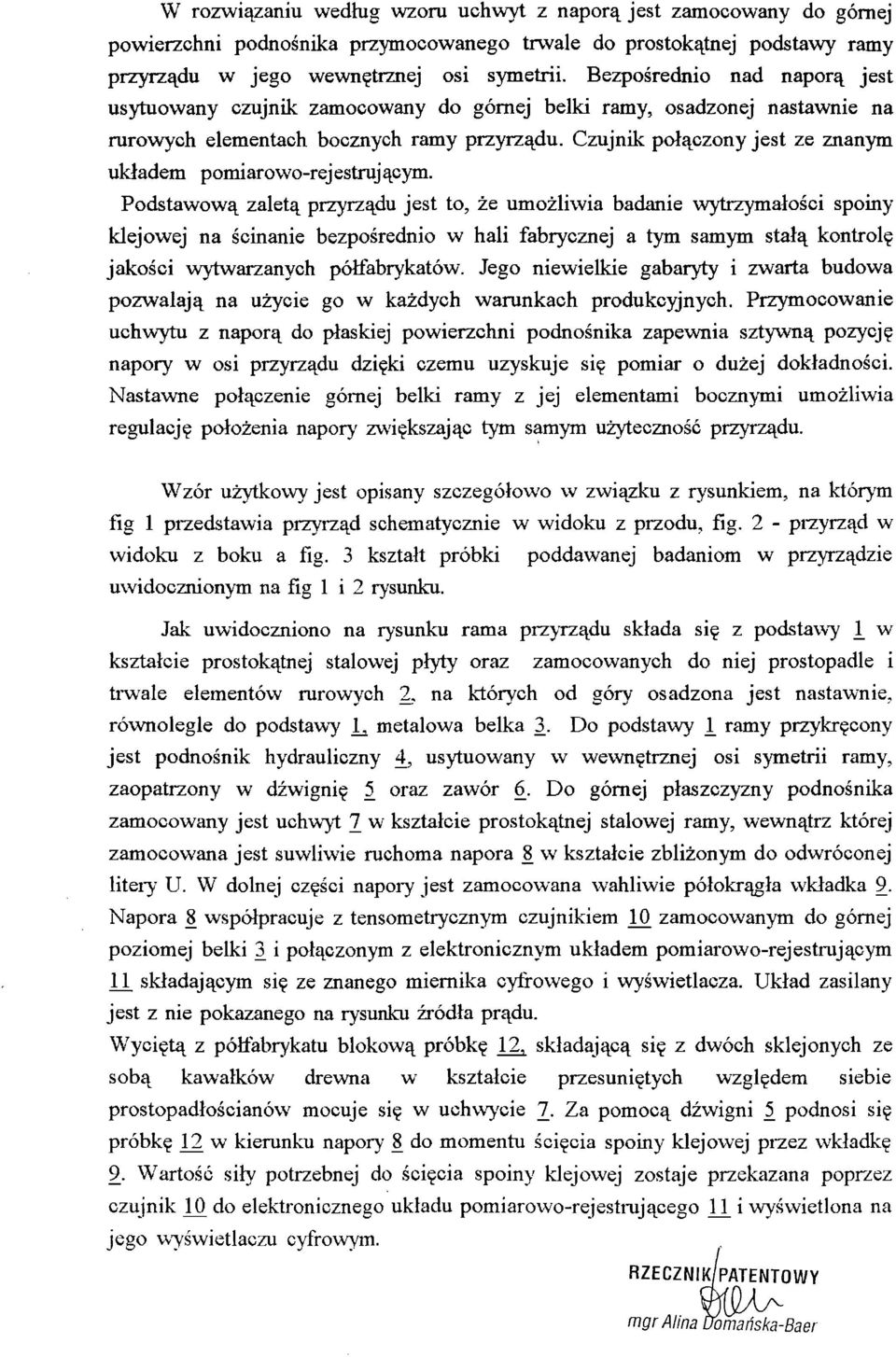

3 W rozwiązaniu według wzoru uchwyt z napora jest zamocowany do górnej powierzchni podnośnika przymocowanego trwale do prostokątnej podstawy ramy przyrządu w jego wewnętrznej osi symetrii. Bezpośrednio nad napora jest usytuowany czujnik zamocowany do górnej belki ramy, osadzonej nastawnie na rurowych elementach bocznych ramy przyrządu. Czujnik połączony jest ze znanym układem pomiarowo-rejestrującym. Podstawową zaletą przyrządu jest to, że umożliwia badanie wytrzymałości spoiny klejowej na ścinanie bezpośrednio w hali fabrycznej a tym samym stałą kontrolę jakości wytwarzanych półfabrykatów. Jego niewielkie gabaryty i zwarta budowa pozwalają na użycie go w każdych warunkach produkcyjnych. Przymocowanie uchwytu z napora do płaskiej powierzchni podnośnika zapewnia sztywną pozycję napory w osi przyrządu dzięki czemu uzyskuje się pomiar o dużej dokładności. Nastawne połączenie górnej belki ramy z jej elementami bocznymi umożliwia regulację położenia napory zwiększając tym samym użyteczność przyrządu. Wzór użytkowy jest opisany szczegółowo w związku z rysunkiem, na którym fig 1 przedstawia przyrząd schematycznie w widoku z przodu, fig. 2 - przyrząd w widoku z boku a fig. 3 kształt próbki poddawanej badaniom w przyrządzie uwidocznionym na fig 1 i 2 rysunku. Jak uwidoczniono na rysunku rama przyrządu składa się z podstawy X w kształcie prostokątnej stalowej płyty oraz zamocowanych do niej prostopadle i trwale elementów rurowych 2, na których od góry osadzona jest nastawnie, równolegle do podstawy L, metalowa belka 3. Do podstawy i ramy przykręcony jest podnośnik hydrauliczny 4, usytuowany w wewnętrznej osi symetrii ramy, zaopatrzony w dźwignię 5 oraz zawór 6. Do górnej płaszczyzny podnośnika zamocowany jest uchwyt 7 w kształcie prostokątnej stalowej ramy, wewnątrz której zamocowana jest suwliwie ruchoma napora 8 w kształcie zbliżonym do odwróconej litery U. W dolnej części napoiy jest zamocowana wahliwie półokrągła wkładka 9. Napora 8 współpracuje z tensometrycznym czujnikiem 1J) zamocowanym do górnej poziomej belki 3 i połączonym z elektronicznym układem pomiarowo-rejestrującym 11 składającym się ze znanego miernika cyfrowego i wyświetlacza. Układ zasilany jest z nie pokazanego na rysunku źródła prądu. Wyciętą z półfabrykatu blokową próbkę 12^ składającą się z dwóch sklejonych ze sobą kawałków drewna w kształcie przesuniętych względem siebie prostopadłościanów mocuje się w uchwycie 7. Za pomocą dźwigni 5_ podnosi się próbkę 1_2 w kierunku napoiy 8 do momentu ścięcia spoiny klejowej przez wkładkę 9. Wartość siły potrzebnej do ścięcia spoiny klejowej zostaje przekazana poprzez czujnik K) do elektronicznego układu pomiarowo-rejestrującego 1J_ i wyświetlona na jego wyświetlaczu cyfrowym. rzecznik/patentowy mgr Alina uomańska-baer

4 fo&oe,? tfja 58bH2j Zastrzeżenie ochronne Przyrząd do badania wytrzymałości spoiny klejowej na działanie sił ścinających w klejonych warstwowo półfabrykatach drewnianych; zawierający uchwyt do mocowania próbki z ruchomą napora współpracującą z układem pomiaroworejestrującym znamienny tym, że uchwyt IJJ z napora /8/ jest zamocowany do górnej powierzchni podnośnika IAJ przymocowanego trwale do prostokątnej metalowej podstawy l\j ramy przyrządu w jej wewnętrznej osi symetrii a nad napora /8/, w osi symetrii przyrządu, jest usytuowany czujnik /10/ zamocowany do górnej belki /3/ ramy osadzonej nastawnie na rurowych elementach bocznych 12f, połączony ze znanym układem pomiarowo- rejestrującym /l 1 /. RZECZNIKJ^TENTOWY mgr Alina Domańska-Baer

5 1UDU3J. O/S 585HI Fig. 1 Fig. 2 Fig. 3 RZECZNI^BATENTOWY m mgr Alina Lromańska-Baer
