Załącznik nr 8 do SIWZ WARUNKI TECHNICZNE

Transkrypt

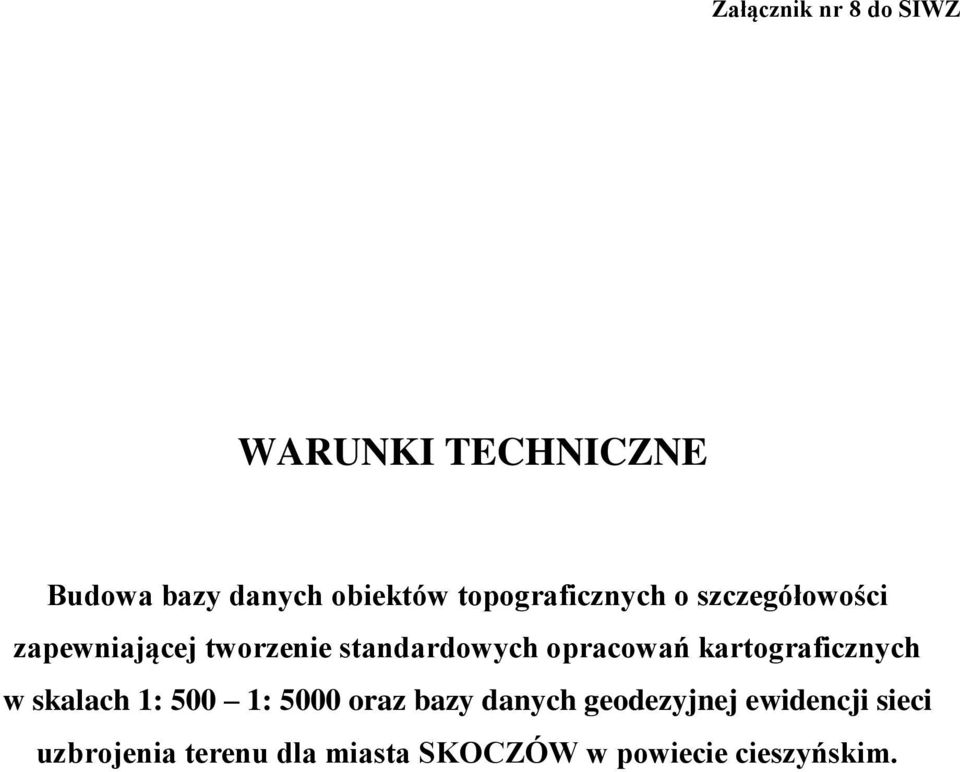

1 Załącznik nr 8 do SIWZ WARUNKI TECHNICZNE Budowa bazy danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1: 500 1: 5000 oraz bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu dla miasta SKOCZÓW w powiecie cieszyńskim.

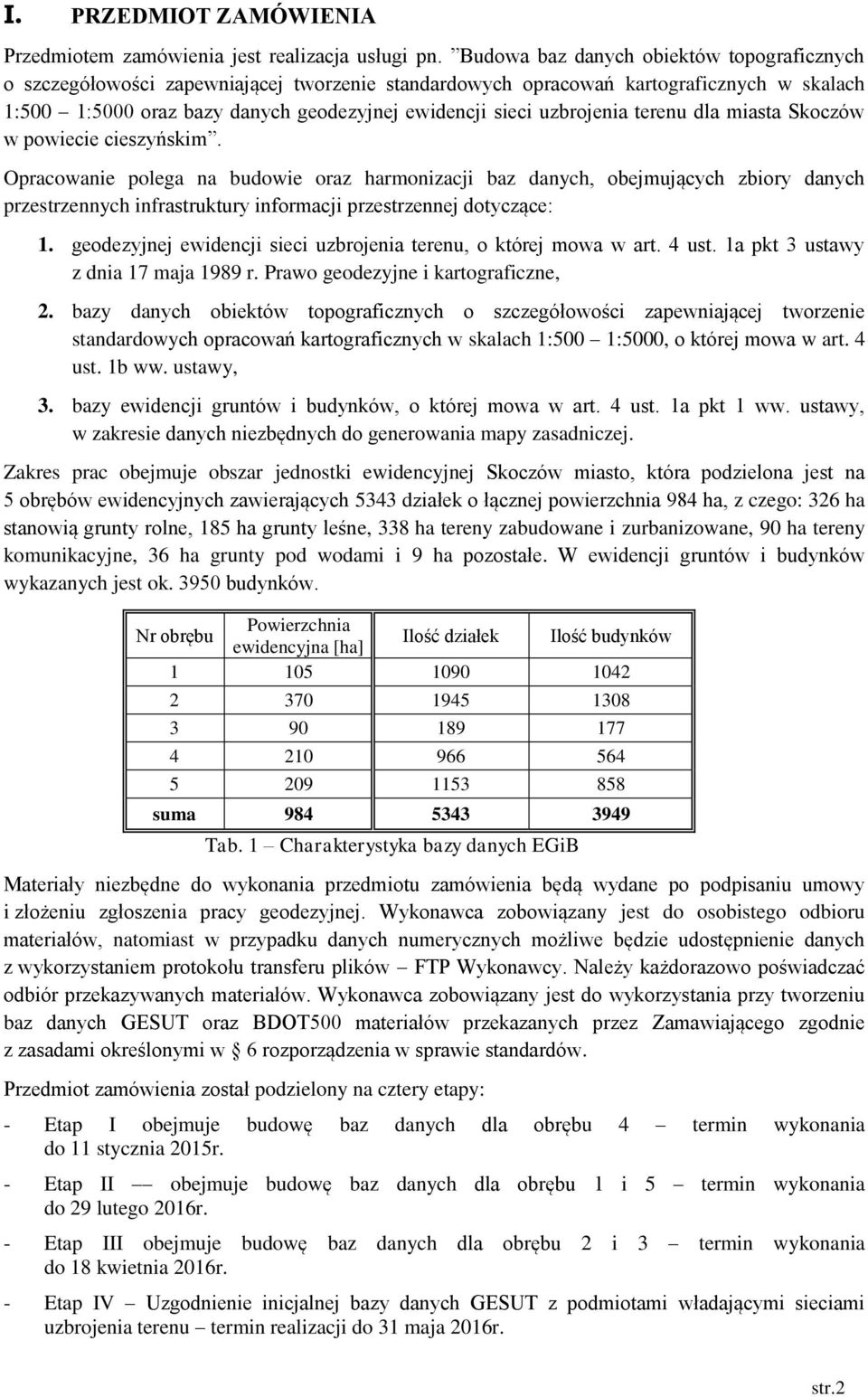

2 I. PRZEDMIOT ZAMÓWIENIA Przedmiotem zamówienia jest realizacja usługi pn. Budowa baz danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500 1:5000 oraz bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu dla miasta Skoczów w powiecie cieszyńskim. Opracowanie polega na budowie oraz harmonizacji baz danych, obejmujących zbiory danych przestrzennych infrastruktury informacji przestrzennej dotyczące: 1. geodezyjnej ewidencji sieci uzbrojenia terenu, o której mowa w art. 4 ust. 1a pkt 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne, 2. bazy danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500 1:5000, o której mowa w art. 4 ust. 1b ww. ustawy, 3. bazy ewidencji gruntów i budynków, o której mowa w art. 4 ust. 1a pkt 1 ww. ustawy, w zakresie danych niezbędnych do generowania mapy zasadniczej. Zakres prac obejmuje obszar jednostki ewidencyjnej Skoczów miasto, która podzielona jest na 5 obrębów ewidencyjnych zawierających 5343 działek o łącznej powierzchnia 984 ha, z czego: 326 ha stanowią grunty rolne, 185 ha grunty leśne, 338 ha tereny zabudowane i zurbanizowane, 90 ha tereny komunikacyjne, 36 ha grunty pod wodami i 9 ha pozostałe. W ewidencji gruntów i budynków wykazanych jest ok budynków. Nr obrębu Powierzchnia ewidencyjna [ha] Ilość działek Ilość budynków suma Tab. 1 Charakterystyka bazy danych EGiB Materiały niezbędne do wykonania przedmiotu zamówienia będą wydane po podpisaniu umowy i złożeniu zgłoszenia pracy geodezyjnej. Wykonawca zobowiązany jest do osobistego odbioru materiałów, natomiast w przypadku danych numerycznych możliwe będzie udostępnienie danych z wykorzystaniem protokołu transferu plików FTP Wykonawcy. Należy każdorazowo poświadczać odbiór przekazywanych materiałów. Wykonawca zobowiązany jest do wykorzystania przy tworzeniu baz danych GESUT oraz BDOT500 materiałów przekazanych przez Zamawiającego zgodnie z zasadami określonymi w 6 rozporządzenia w sprawie standardów. Przedmiot zamówienia został podzielony na cztery etapy: - Etap I obejmuje budowę baz danych dla obrębu 4 termin wykonania do 11 stycznia 2015r. - Etap II obejmuje budowę baz danych dla obrębu 1 i 5 termin wykonania do 29 lutego 2016r. - Etap III obejmuje budowę baz danych dla obrębu 2 i 3 termin wykonania do 18 kwietnia 2016r. - Etap IV Uzgodnienie inicjalnej bazy danych GESUT z podmiotami władającymi sieciami uzbrojenia terenu termin realizacji do 31 maja 2016r. str.2

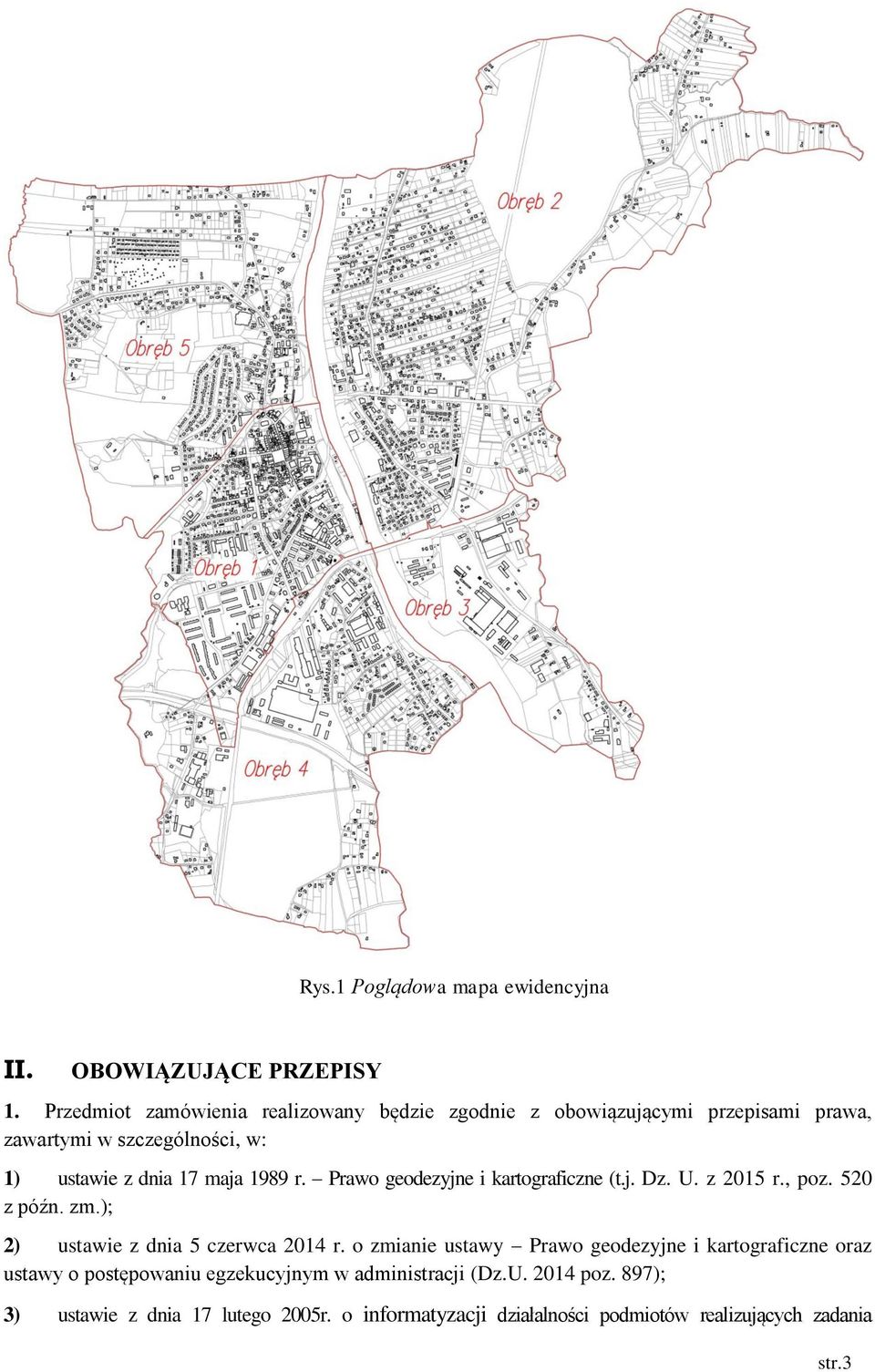

3 Rys.1 Poglądowa mapa ewidencyjna II. OBOWIĄZUJĄCE PRZEPISY 1. Przedmiot zamówienia realizowany będzie zgodnie z obowiązującymi przepisami prawa, zawartymi w szczególności, w: 1) ustawie z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (t.j. Dz. U. z 2015 r., poz. 520 z późn. zm.); 2) ustawie z dnia 5 czerwca 2014 r. o zmianie ustawy Prawo geodezyjne i kartograficzne oraz ustawy o postępowaniu egzekucyjnym w administracji (Dz.U poz. 897); 3) ustawie z dnia 17 lutego 2005r. o informatyzacji działalności podmiotów realizujących zadania str.3

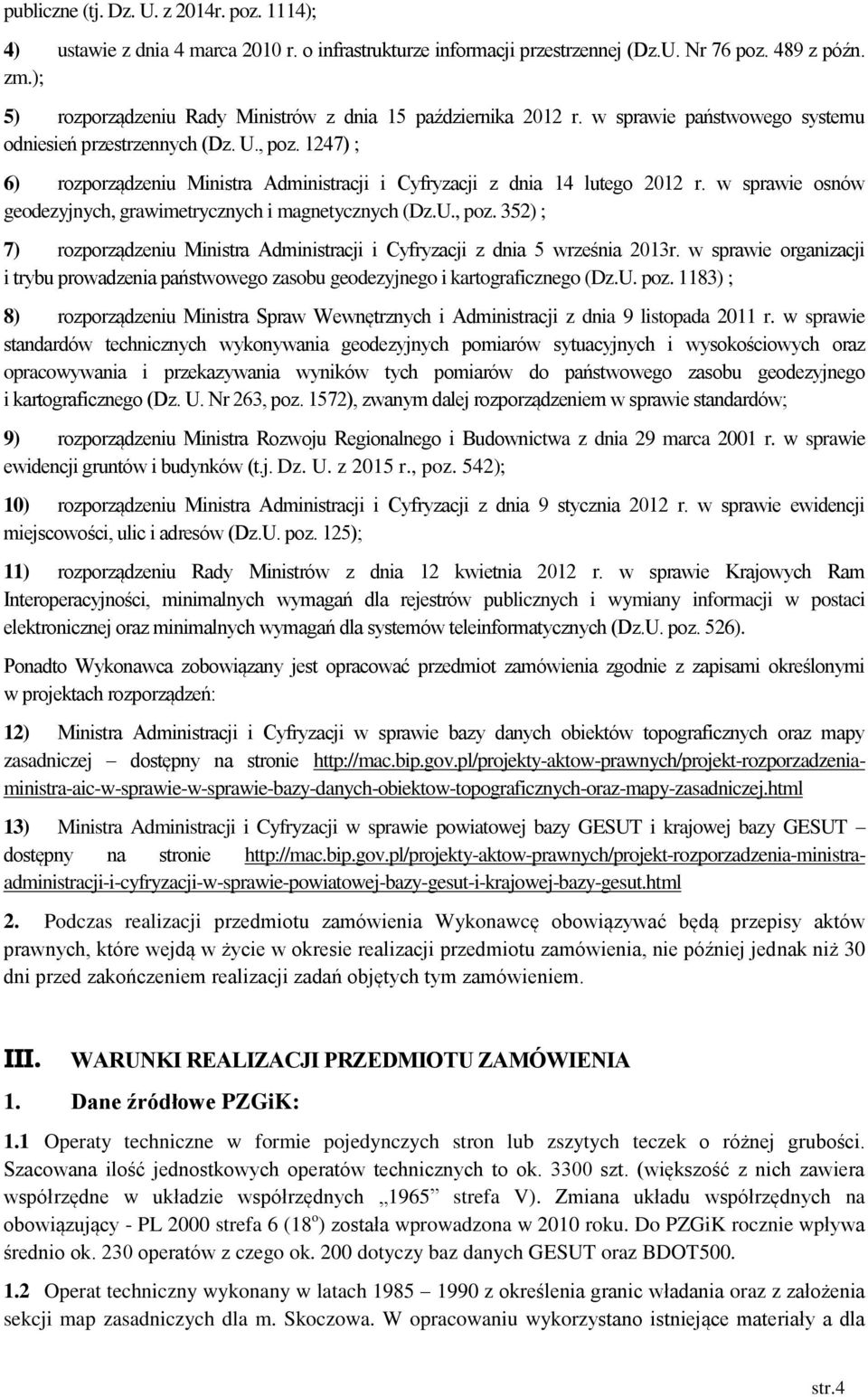

4 publiczne (tj. Dz. U. z 2014r. poz. 1114); 4) ustawie z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz.U. Nr 76 poz. 489 z późn. zm.); 5) rozporządzeniu Rady Ministrów z dnia 15 października 2012 r. w sprawie państwowego systemu odniesień przestrzennych (Dz. U., poz. 1247) ; 6) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U., poz. 352) ; 7) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 5 września 2013r. w sprawie organizacji i trybu prowadzenia państwowego zasobu geodezyjnego i kartograficznego (Dz.U. poz. 1183) ; 8) rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego (Dz. U. Nr 263, poz. 1572), zwanym dalej rozporządzeniem w sprawie standardów; 9) rozporządzeniu Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 r. w sprawie ewidencji gruntów i budynków (t.j. Dz. U. z 2015 r., poz. 542); 10) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 9 stycznia 2012 r. w sprawie ewidencji miejscowości, ulic i adresów (Dz.U. poz. 125); 11) rozporządzeniu Rady Ministrów z dnia 12 kwietnia 2012 r. w sprawie Krajowych Ram Interoperacyjności, minimalnych wymagań dla rejestrów publicznych i wymiany informacji w postaci elektronicznej oraz minimalnych wymagań dla systemów teleinformatycznych (Dz.U. poz. 526). Ponadto Wykonawca zobowiązany jest opracować przedmiot zamówienia zgodnie z zapisami określonymi w projektach rozporządzeń: 12) Ministra Administracji i Cyfryzacji w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej dostępny na stronie 13) Ministra Administracji i Cyfryzacji w sprawie powiatowej bazy GESUT i krajowej bazy GESUT dostępny na stronie 2. Podczas realizacji przedmiotu zamówienia Wykonawcę obowiązywać będą przepisy aktów prawnych, które wejdą w życie w okresie realizacji przedmiotu zamówienia, nie później jednak niż 30 dni przed zakończeniem realizacji zadań objętych tym zamówieniem. III. WARUNKI REALIZACJI PRZEDMIOTU ZAMÓWIENIA 1. Dane źródłowe PZGiK: 1.1 Operaty techniczne w formie pojedynczych stron lub zszytych teczek o różnej grubości. Szacowana ilość jednostkowych operatów technicznych to ok szt. (większość z nich zawiera współrzędne w układzie współrzędnych 1965 strefa V). Zmiana układu współrzędnych na obowiązujący - PL 2000 strefa 6 (18 o ) została wprowadzona w 2010 roku. Do PZGiK rocznie wpływa średnio ok. 230 operatów z czego ok. 200 dotyczy baz danych GESUT oraz BDOT Operat techniczny wykonany w latach z określenia granic władania oraz z założenia sekcji map zasadniczych dla m. Skoczowa. W opracowaniu wykorzystano istniejące materiały a dla str.4

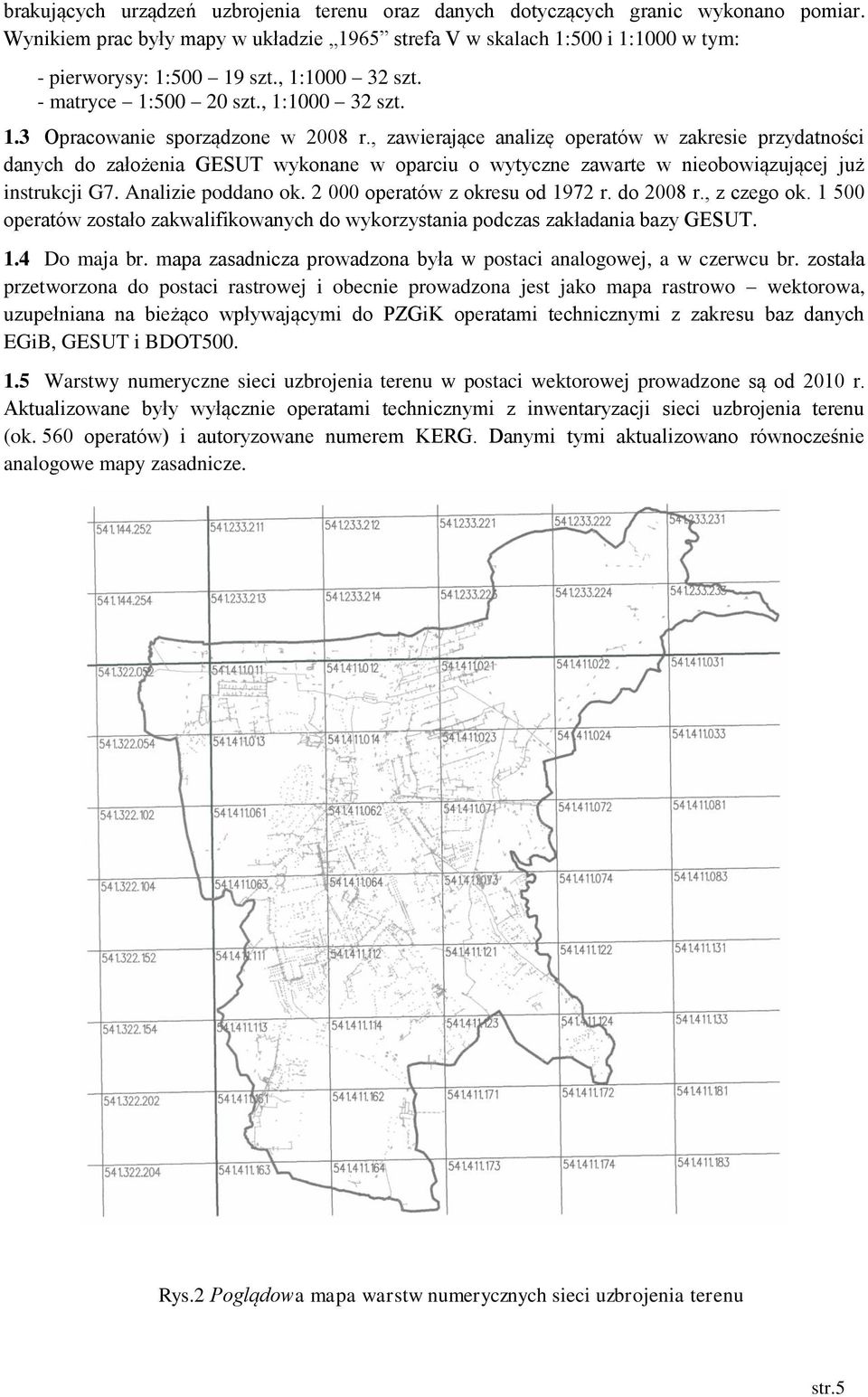

5 brakujących urządzeń uzbrojenia terenu oraz danych dotyczących granic wykonano pomiar. Wynikiem prac były mapy w układzie 1965 strefa V w skalach 1:500 i 1:1000 w tym: - pierworysy: 1: szt., 1: szt. - matryce 1: szt., 1: szt. 1.3 Opracowanie sporządzone w 2008 r., zawierające analizę operatów w zakresie przydatności danych do założenia GESUT wykonane w oparciu o wytyczne zawarte w nieobowiązującej już instrukcji G7. Analizie poddano ok operatów z okresu od 1972 r. do 2008 r., z czego ok operatów zostało zakwalifikowanych do wykorzystania podczas zakładania bazy GESUT. 1.4 Do maja br. mapa zasadnicza prowadzona była w postaci analogowej, a w czerwcu br. została przetworzona do postaci rastrowej i obecnie prowadzona jest jako mapa rastrowo wektorowa, uzupełniana na bieżąco wpływającymi do PZGiK operatami technicznymi z zakresu baz danych EGiB, GESUT i BDOT Warstwy numeryczne sieci uzbrojenia terenu w postaci wektorowej prowadzone są od 2010 r. Aktualizowane były wyłącznie operatami technicznymi z inwentaryzacji sieci uzbrojenia terenu (ok. 560 operatów) i autoryzowane numerem KERG. Danymi tymi aktualizowano równocześnie analogowe mapy zasadnicze. Rys.2 Poglądowa mapa warstw numerycznych sieci uzbrojenia terenu str.5

6 1.6 Prognozowana długość sieci uzbrojenia terenu wg stanu na sierpień 2015 r. wynosi ok. 500 km. Długości poszczególnych sieci zostały oszacowane na podstawie danych z operatów oraz informacji pozyskanych od gestorów sieci. Rodzaj sieci Ilość obiektów punktowych w 2008r. Długość sieci stan w 2008r. [km] Prognozowana długość sieci 2015r.[km] Wodociągowe Kanalizacyjne Gazowe Ciepłownicze Elektroenergetyczne Telekomunikacyjne Niezidentyfikowane TV kablowa Benzynowe Inne SUMA: Tab. 2 Sumaryczna długość poszczególnych sieci w analizowanych operatach. 1.7 Dane dotyczące projektowanych sieci uzbrojenia terenu prowadzone są w formie numerycznej od 2010 r. w oparciu o symbolikę zgodną z Instrukcją Techniczną K-1 i autoryzowane numerem ZUDP/narady koordynacyjnej. 1.8 Mapa ewidencyjna prowadzona jest w postaci numerycznej, jej treść stanowią działki, klasoużytki, budynki oraz ok punktów adresowych. Większość granic działek powstała w oparciu o dane analityczne, natomiast budynki z pomiaru stanowią ok. 30% wszystkich ujawnionych w bazie EGiB. Obiekty budynkowe nie zawierają elementów trwale związanych z budynkiem tj. schodów, tarasów, wiatrołapów itp., którymi aktualizowano tylko analogowe mapy zasadnicze. Elementy te należy pozyskać w niniejszym opracowaniu w pierwszej kolejności z operatów technicznych, a następnie z rastrów mapy zasadniczej. 1.9 Numeryczne dane graficzne z obszaru opracowania prowadzone są w państwowym systemie odniesień przestrzennych płaskich PL 2000 strefa 6 (18 o ) Na terenie objętym opracowaniem znajduje się ok. 60 punktów poziomej osnowy szczegółowej 3 klasy. Współrzędne punktów do obowiązującego układu zostały przeliczone z układu 1965 strefa V. 2. Istniejące oprogramowanie do prowadzenia PZGiK Zamawiający prowadzi powiatową część państwowego zasobu geodezyjnego i kartograficznego przy użyciu następującego oprogramowania dziedzinowego: a) EWMAPA FB v firmy GEOBID program graficzny służący do zakładania, prowadzenia i edycji mapy numerycznej. Elementy mapy zasadniczej prowadzone były zgodnie z instrukcją techniczną - K1 Mapa zasadnicza z 1998 r.; UWAGA: Do wykonania prac może być użyty dowolny system informatyczny lub oprogramowanie, na które Wykonawca posiada licencję lub które sam wytworzył. Wykonawca zobowiązany jest do bezstratnej implementacji do programu EWMAPA baz danych, będących przedmiotem zamówienia oraz uzgodnienia z Inspektorem Nadzoru i Kontroli zakresu str.6

7 dodatkowych informacji i powiązań wymaganych oprogramowaniem dziedzinowym Zamawiającego. b) BANK OSNÓW v firmy GEOBID - program do prowadzenia rejestru osnów geodezyjnych w trakcie wdrażania BANK OSNÓW v.3; c) OŚRODEK v firmy GEOBID program do obsługi PODGiK (obsługa zgłoszeń prac geodezyjnych, zamówień na materiały i zbiory danych stanowiące powiatową część państwowego zasobu geodezyjnego i kartograficznego); d) EGBVWIN v. 7.2 firmy GeoBaza program do obsługi części opisowej EGiB. IV. Etapy technologiczne opracowania baz danych GESUT i BDOT Skanowanie operatów 1.1 W ramach skanowania operatów, należy zachować poniższą strukturę pozczególnych katalogów i plików: skanować cały operat do jednego pliku wielostronicowego, niezaszyfrowanego, niezabezpieczonego w formacie PDF (możliwe kopiowanie, drukowanie tekstów i obrazów znajdujących się w pliku) plik nazwać zgodnie z numerem KERG/ID ZGŁOSZENIA pliki umieścić w katalogu wspólnym dla danego etapu. 1.2 Minimalna rozdzielczość skanowania nie może być mniejsza niż 200dpi. 1.3 Skala kolorów powinna wynosić 256 kolorów (paleta 8 bitowa) w przypadku dokumentów kolorowych oraz 2 kolory (paleta 1 bitowy) w przypadku dokumentów czarno-białych. W zależności od stopnia czytelności dokumentu związanego z jego kontrastowością (niektóre wykazy współrzędnych były drukowane na drukarkach igłowych i posiadają słabą czytelność ze względu na jasność koloru czcionki) dopuszcza się zeskanowanie dokumentu czarno-białego w skali 256 kolorów (w odcieniach szarości). 1.4 Wykonane kopie muszą posiadać czytelność co najmniej taką jak oryginał oraz ostrość na całym obszarze obrazu (szczególnie na rogach). Tworzone w wyniku skanowania pliki muszą zostać poddane obróbce, która pozbawi je wszelkich zabrudzeń, szumów i innych zniekształceń spowodowanych słabą jakością skanowanego oryginału. 1.5 Po przetworzeniu daokumentacji należy doprowadzić ją do stanu pierwotnego z zachowaniem kolejności stron oraz opatrzyć klauzulą o wykonaniu archiwizacji, zgodną z poniższym wzorem: Operat zeskanowano dnia:... nazwa firmy podpis 1.6 Wynikowe pliki i katalogi należy przekazać w poszczególnych etapach. str.7

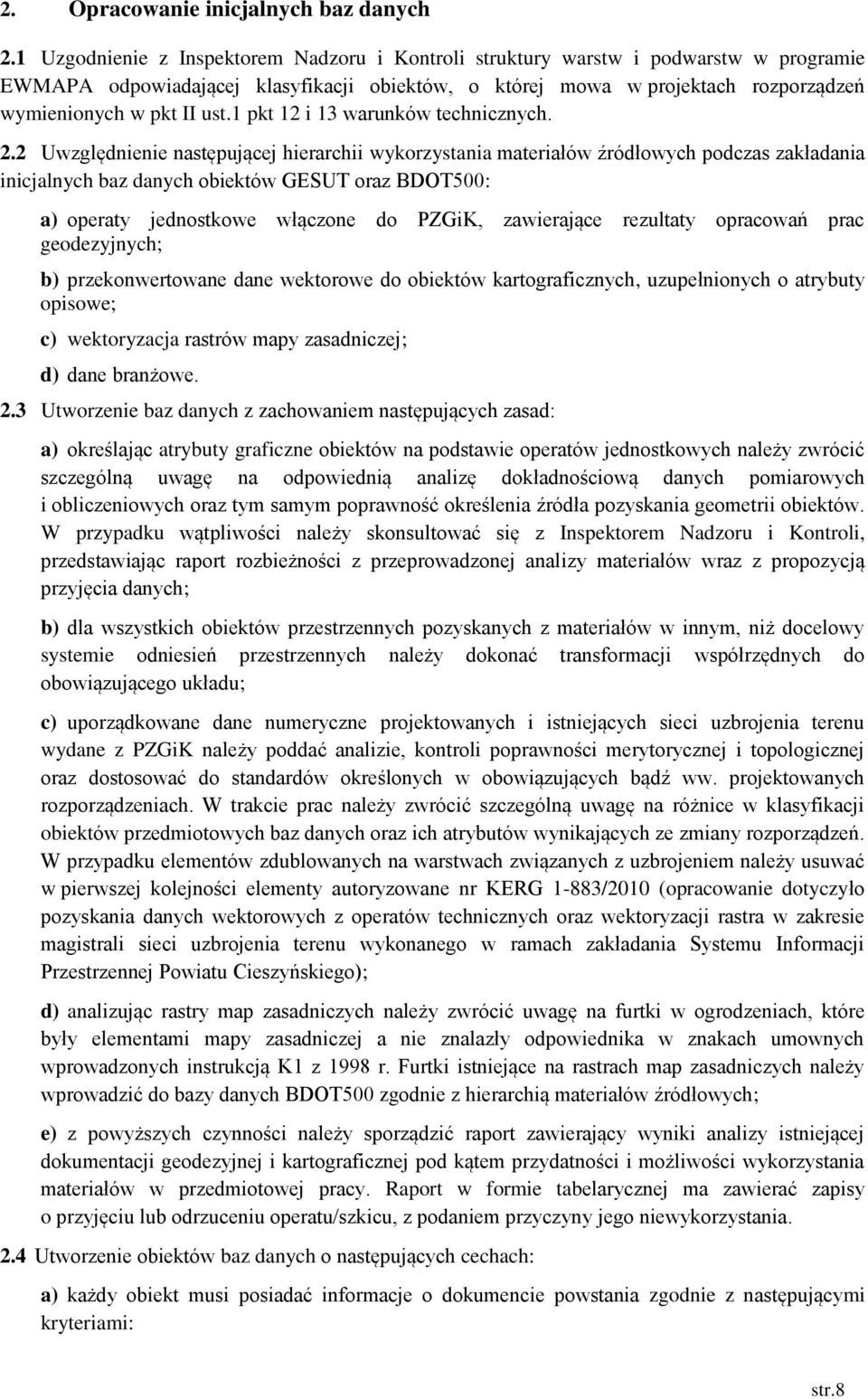

8 2. Opracowanie inicjalnych baz danych 2.1 Uzgodnienie z Inspektorem Nadzoru i Kontroli struktury warstw i podwarstw w programie EWMAPA odpowiadającej klasyfikacji obiektów, o której mowa w projektach rozporządzeń wymienionych w pkt II ust.1 pkt 12 i 13 warunków technicznych. 2.2 Uwzględnienie następującej hierarchii wykorzystania materiałów źródłowych podczas zakładania inicjalnych baz danych obiektów GESUT oraz BDOT500: a) operaty jednostkowe włączone do PZGiK, zawierające rezultaty opracowań prac geodezyjnych; b) przekonwertowane dane wektorowe do obiektów kartograficznych, uzupełnionych o atrybuty opisowe; c) wektoryzacja rastrów mapy zasadniczej; d) dane branżowe. 2.3 Utworzenie baz danych z zachowaniem następujących zasad: a) określając atrybuty graficzne obiektów na podstawie operatów jednostkowych należy zwrócić szczególną uwagę na odpowiednią analizę dokładnościową danych pomiarowych i obliczeniowych oraz tym samym poprawność określenia źródła pozyskania geometrii obiektów. W przypadku wątpliwości należy skonsultować się z Inspektorem Nadzoru i Kontroli, przedstawiając raport rozbieżności z przeprowadzonej analizy materiałów wraz z propozycją przyjęcia danych; b) dla wszystkich obiektów przestrzennych pozyskanych z materiałów w innym, niż docelowy systemie odniesień przestrzennych należy dokonać transformacji współrzędnych do obowiązującego układu; c) uporządkowane dane numeryczne projektowanych i istniejących sieci uzbrojenia terenu wydane z PZGiK należy poddać analizie, kontroli poprawności merytorycznej i topologicznej oraz dostosować do standardów określonych w obowiązujących bądź ww. projektowanych rozporządzeniach. W trakcie prac należy zwrócić szczególną uwagę na różnice w klasyfikacji obiektów przedmiotowych baz danych oraz ich atrybutów wynikających ze zmiany rozporządzeń. W przypadku elementów zdublowanych na warstwach związanych z uzbrojeniem należy usuwać w pierwszej kolejności elementy autoryzowane nr KERG 1-883/2010 (opracowanie dotyczyło pozyskania danych wektorowych z operatów technicznych oraz wektoryzacji rastra w zakresie magistrali sieci uzbrojenia terenu wykonanego w ramach zakładania Systemu Informacji Przestrzennej Powiatu Cieszyńskiego); d) analizując rastry map zasadniczych należy zwrócić uwagę na furtki w ogrodzeniach, które były elementami mapy zasadniczej a nie znalazły odpowiednika w znakach umownych wprowadzonych instrukcją K1 z 1998 r. Furtki istniejące na rastrach map zasadniczych należy wprowadzić do bazy danych BDOT500 zgodnie z hierarchią materiałów źródłowych; e) z powyższych czynności należy sporządzić raport zawierający wyniki analizy istniejącej dokumentacji geodezyjnej i kartograficznej pod kątem przydatności i możliwości wykorzystania materiałów w przedmiotowej pracy. Raport w formie tabelarycznej ma zawierać zapisy o przyjęciu lub odrzuceniu operatu/szkicu, z podaniem przyczyny jego niewykorzystania. 2.4 Utworzenie obiektów baz danych o następujących cechach: a) każdy obiekt musi posiadać informacje o dokumencie powstania zgodnie z następującymi kryteriami: str.8

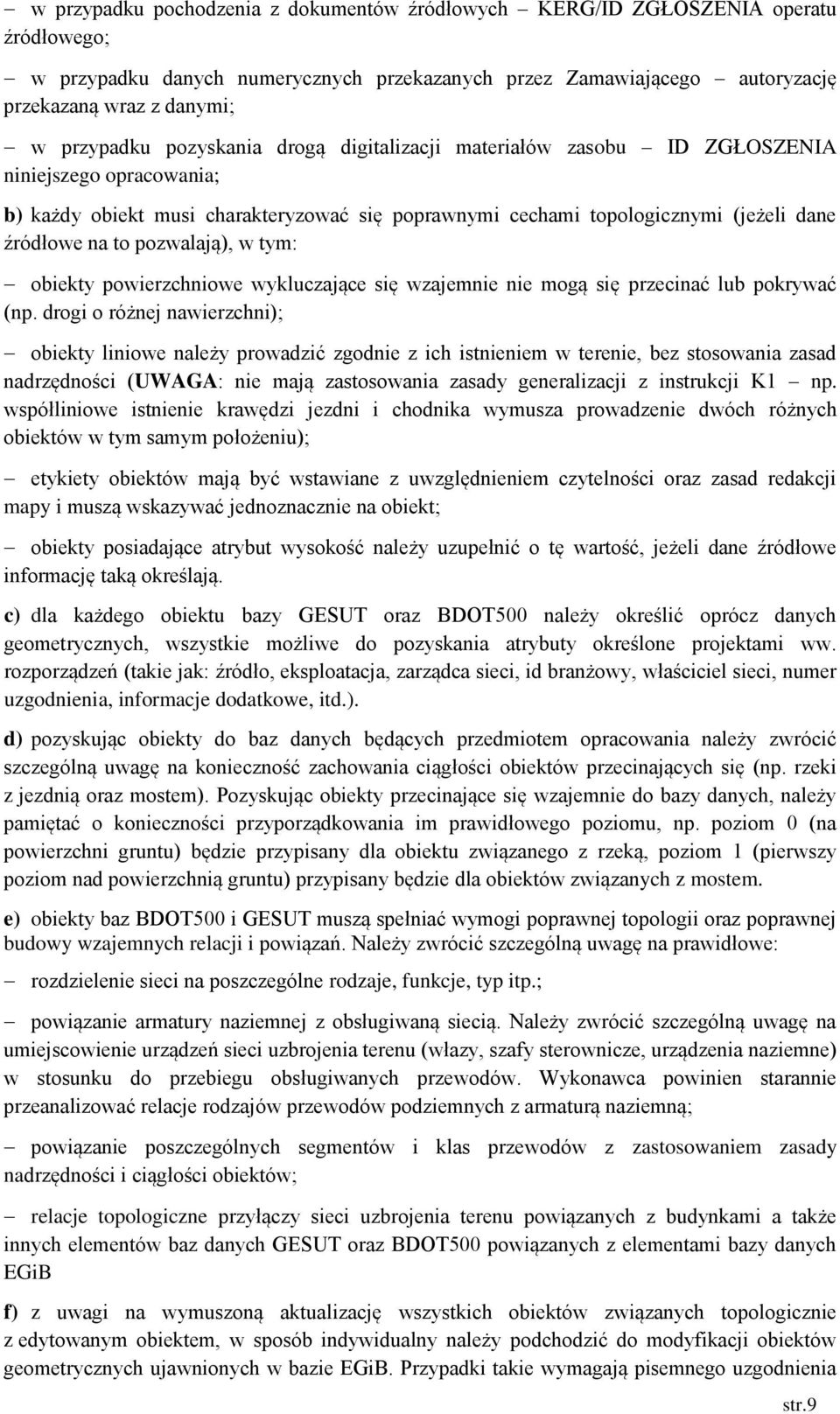

9 w przypadku pochodzenia z dokumentów źródłowych KERG/ID ZGŁOSZENIA operatu źródłowego; w przypadku danych numerycznych przekazanych przez Zamawiającego autoryzację przekazaną wraz z danymi; w przypadku pozyskania drogą digitalizacji materiałów zasobu ID ZGŁOSZENIA niniejszego opracowania; b) każdy obiekt musi charakteryzować się poprawnymi cechami topologicznymi (jeżeli dane źródłowe na to pozwalają), w tym: obiekty powierzchniowe wykluczające się wzajemnie nie mogą się przecinać lub pokrywać (np. drogi o różnej nawierzchni); obiekty liniowe należy prowadzić zgodnie z ich istnieniem w terenie, bez stosowania zasad nadrzędności (UWAGA: nie mają zastosowania zasady generalizacji z instrukcji K1 np. współliniowe istnienie krawędzi jezdni i chodnika wymusza prowadzenie dwóch różnych obiektów w tym samym położeniu); etykiety obiektów mają być wstawiane z uwzględnieniem czytelności oraz zasad redakcji mapy i muszą wskazywać jednoznacznie na obiekt; obiekty posiadające atrybut wysokość należy uzupełnić o tę wartość, jeżeli dane źródłowe informację taką określają. c) dla każdego obiektu bazy GESUT oraz BDOT500 należy określić oprócz danych geometrycznych, wszystkie możliwe do pozyskania atrybuty określone projektami ww. rozporządzeń (takie jak: źródło, eksploatacja, zarządca sieci, id branżowy, właściciel sieci, numer uzgodnienia, informacje dodatkowe, itd.). d) pozyskując obiekty do baz danych będących przedmiotem opracowania należy zwrócić szczególną uwagę na konieczność zachowania ciągłości obiektów przecinających się (np. rzeki z jezdnią oraz mostem). Pozyskując obiekty przecinające się wzajemnie do bazy danych, należy pamiętać o konieczności przyporządkowania im prawidłowego poziomu, np. poziom 0 (na powierzchni gruntu) będzie przypisany dla obiektu związanego z rzeką, poziom 1 (pierwszy poziom nad powierzchnią gruntu) przypisany będzie dla obiektów związanych z mostem. e) obiekty baz BDOT500 i GESUT muszą spełniać wymogi poprawnej topologii oraz poprawnej budowy wzajemnych relacji i powiązań. Należy zwrócić szczególną uwagę na prawidłowe: rozdzielenie sieci na poszczególne rodzaje, funkcje, typ itp.; powiązanie armatury naziemnej z obsługiwaną siecią. Należy zwrócić szczególną uwagę na umiejscowienie urządzeń sieci uzbrojenia terenu (włazy, szafy sterownicze, urządzenia naziemne) w stosunku do przebiegu obsługiwanych przewodów. Wykonawca powinien starannie przeanalizować relacje rodzajów przewodów podziemnych z armaturą naziemną; powiązanie poszczególnych segmentów i klas przewodów z zastosowaniem zasady nadrzędności i ciągłości obiektów; relacje topologiczne przyłączy sieci uzbrojenia terenu powiązanych z budynkami a także innych elementów baz danych GESUT oraz BDOT500 powiązanych z elementami bazy danych EGiB f) z uwagi na wymuszoną aktualizację wszystkich obiektów związanych topologicznie z edytowanym obiektem, w sposób indywidualny należy podchodzić do modyfikacji obiektów geometrycznych ujawnionych w bazie EGiB. Przypadki takie wymagają pisemnego uzgodnienia str.9

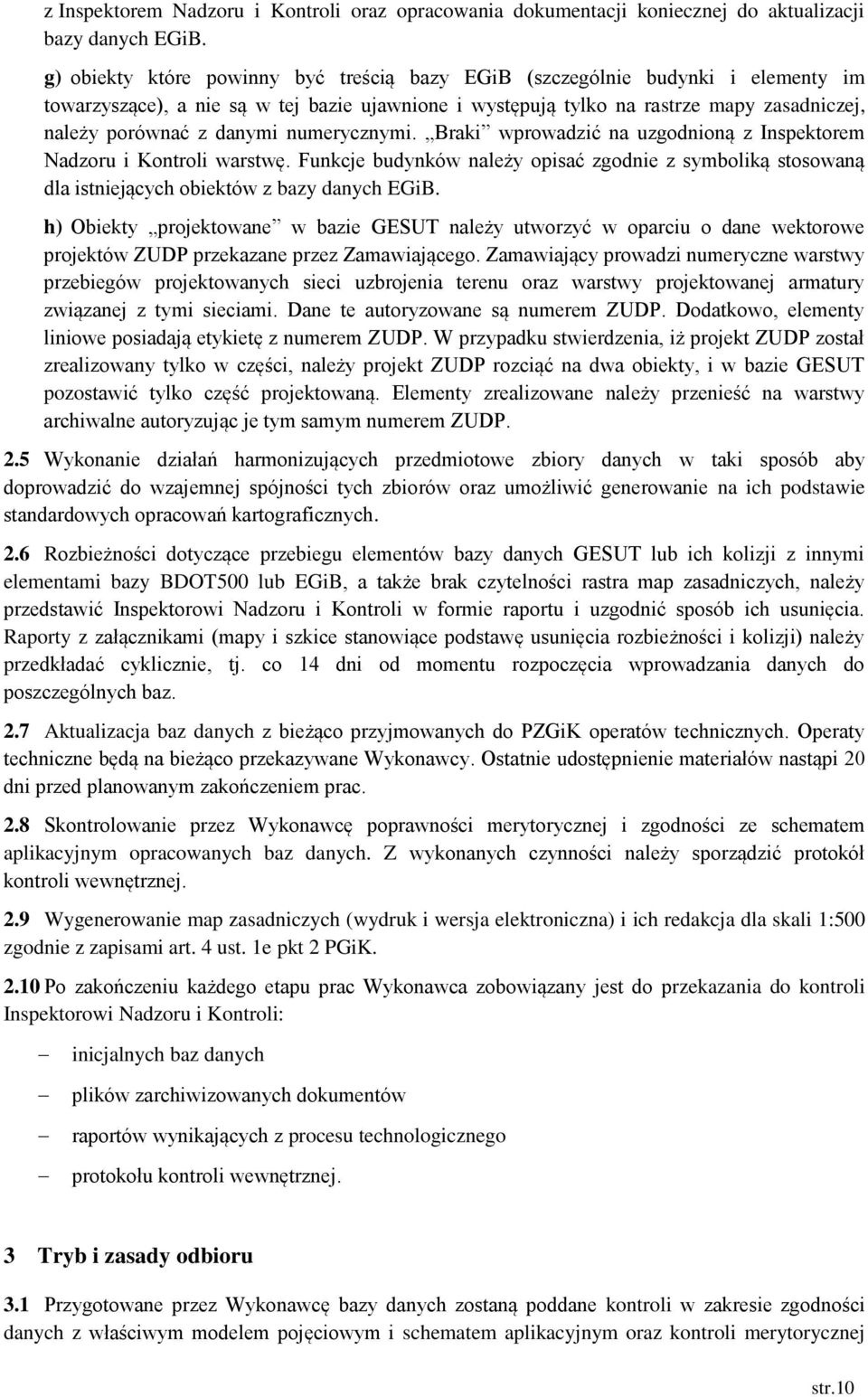

10 z Inspektorem Nadzoru i Kontroli oraz opracowania dokumentacji koniecznej do aktualizacji bazy danych EGiB. g) obiekty które powinny być treścią bazy EGiB (szczególnie budynki i elementy im towarzyszące), a nie są w tej bazie ujawnione i występują tylko na rastrze mapy zasadniczej, należy porównać z danymi numerycznymi. Braki wprowadzić na uzgodnioną z Inspektorem Nadzoru i Kontroli warstwę. Funkcje budynków należy opisać zgodnie z symboliką stosowaną dla istniejących obiektów z bazy danych EGiB. h) Obiekty projektowane w bazie GESUT należy utworzyć w oparciu o dane wektorowe projektów ZUDP przekazane przez Zamawiającego. Zamawiający prowadzi numeryczne warstwy przebiegów projektowanych sieci uzbrojenia terenu oraz warstwy projektowanej armatury związanej z tymi sieciami. Dane te autoryzowane są numerem ZUDP. Dodatkowo, elementy liniowe posiadają etykietę z numerem ZUDP. W przypadku stwierdzenia, iż projekt ZUDP został zrealizowany tylko w części, należy projekt ZUDP rozciąć na dwa obiekty, i w bazie GESUT pozostawić tylko część projektowaną. Elementy zrealizowane należy przenieść na warstwy archiwalne autoryzując je tym samym numerem ZUDP. 2.5 Wykonanie działań harmonizujących przedmiotowe zbiory danych w taki sposób aby doprowadzić do wzajemnej spójności tych zbiorów oraz umożliwić generowanie na ich podstawie standardowych opracowań kartograficznych. 2.6 Rozbieżności dotyczące przebiegu elementów bazy danych GESUT lub ich kolizji z innymi elementami bazy BDOT500 lub EGiB, a także brak czytelności rastra map zasadniczych, należy przedstawić Inspektorowi Nadzoru i Kontroli w formie raportu i uzgodnić sposób ich usunięcia. Raporty z załącznikami (mapy i szkice stanowiące podstawę usunięcia rozbieżności i kolizji) należy przedkładać cyklicznie, tj. co 14 dni od momentu rozpoczęcia wprowadzania danych do poszczególnych baz. 2.7 Aktualizacja baz danych z bieżąco przyjmowanych do PZGiK operatów technicznych. Operaty techniczne będą na bieżąco przekazywane Wykonawcy. Ostatnie udostępnienie materiałów nastąpi 20 dni przed planowanym zakończeniem prac. 2.8 Skontrolowanie przez Wykonawcę poprawności merytorycznej i zgodności ze schematem aplikacyjnym opracowanych baz danych. Z wykonanych czynności należy sporządzić protokół kontroli wewnętrznej. 2.9 Wygenerowanie map zasadniczych (wydruk i wersja elektroniczna) i ich redakcja dla skali 1:500 zgodnie z zapisami art. 4 ust. 1e pkt 2 PGiK Po zakończeniu każdego etapu prac Wykonawca zobowiązany jest do przekazania do kontroli Inspektorowi Nadzoru i Kontroli: inicjalnych baz danych plików zarchiwizowanych dokumentów raportów wynikających z procesu technologicznego protokołu kontroli wewnętrznej. 3 Tryb i zasady odbioru 3.1 Przygotowane przez Wykonawcę bazy danych zostaną poddane kontroli w zakresie zgodności danych z właściwym modelem pojęciowym i schematem aplikacyjnym oraz kontroli merytorycznej str.10

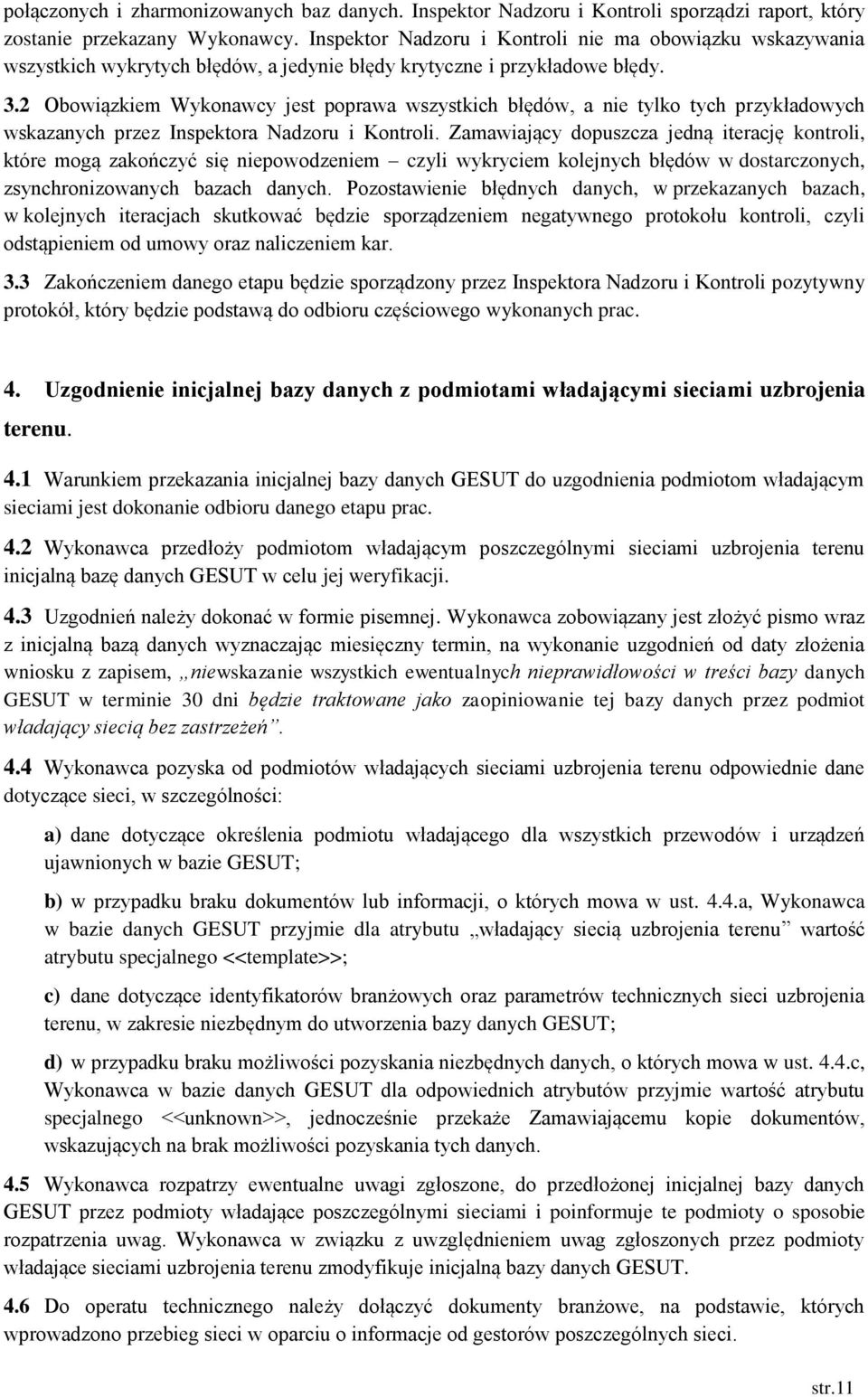

11 połączonych i zharmonizowanych baz danych. Inspektor Nadzoru i Kontroli sporządzi raport, który zostanie przekazany Wykonawcy. Inspektor Nadzoru i Kontroli nie ma obowiązku wskazywania wszystkich wykrytych błędów, a jedynie błędy krytyczne i przykładowe błędy. 3.2 Obowiązkiem Wykonawcy jest poprawa wszystkich błędów, a nie tylko tych przykładowych wskazanych przez Inspektora Nadzoru i Kontroli. Zamawiający dopuszcza jedną iterację kontroli, które mogą zakończyć się niepowodzeniem czyli wykryciem kolejnych błędów w dostarczonych, zsynchronizowanych bazach danych. Pozostawienie błędnych danych, w przekazanych bazach, w kolejnych iteracjach skutkować będzie sporządzeniem negatywnego protokołu kontroli, czyli odstąpieniem od umowy oraz naliczeniem kar. 3.3 Zakończeniem danego etapu będzie sporządzony przez Inspektora Nadzoru i Kontroli pozytywny protokół, który będzie podstawą do odbioru częściowego wykonanych prac. 4. Uzgodnienie inicjalnej bazy danych z podmiotami władającymi sieciami uzbrojenia terenu. 4.1 Warunkiem przekazania inicjalnej bazy danych GESUT do uzgodnienia podmiotom władającym sieciami jest dokonanie odbioru danego etapu prac. 4.2 Wykonawca przedłoży podmiotom władającym poszczególnymi sieciami uzbrojenia terenu inicjalną bazę danych GESUT w celu jej weryfikacji. 4.3 Uzgodnień należy dokonać w formie pisemnej. Wykonawca zobowiązany jest złożyć pismo wraz z inicjalną bazą danych wyznaczając miesięczny termin, na wykonanie uzgodnień od daty złożenia wniosku z zapisem, niewskazanie wszystkich ewentualnych nieprawidłowości w treści bazy danych GESUT w terminie 30 dni będzie traktowane jako zaopiniowanie tej bazy danych przez podmiot władający siecią bez zastrzeżeń. 4.4 Wykonawca pozyska od podmiotów władających sieciami uzbrojenia terenu odpowiednie dane dotyczące sieci, w szczególności: a) dane dotyczące określenia podmiotu władającego dla wszystkich przewodów i urządzeń ujawnionych w bazie GESUT; b) w przypadku braku dokumentów lub informacji, o których mowa w ust. 4.4.a, Wykonawca w bazie danych GESUT przyjmie dla atrybutu władający siecią uzbrojenia terenu wartość atrybutu specjalnego <<template>>; c) dane dotyczące identyfikatorów branżowych oraz parametrów technicznych sieci uzbrojenia terenu, w zakresie niezbędnym do utworzenia bazy danych GESUT; d) w przypadku braku możliwości pozyskania niezbędnych danych, o których mowa w ust. 4.4.c, Wykonawca w bazie danych GESUT dla odpowiednich atrybutów przyjmie wartość atrybutu specjalnego <<unknown>>, jednocześnie przekaże Zamawiającemu kopie dokumentów, wskazujących na brak możliwości pozyskania tych danych. 4.5 Wykonawca rozpatrzy ewentualne uwagi zgłoszone, do przedłożonej inicjalnej bazy danych GESUT przez podmioty władające poszczególnymi sieciami i poinformuje te podmioty o sposobie rozpatrzenia uwag. Wykonawca w związku z uwzględnieniem uwag zgłoszonych przez podmioty władające sieciami uzbrojenia terenu zmodyfikuje inicjalną bazy danych GESUT. 4.6 Do operatu technicznego należy dołączyć dokumenty branżowe, na podstawie, których wprowadzono przebieg sieci w oparciu o informacje od gestorów poszczególnych sieci. str.11

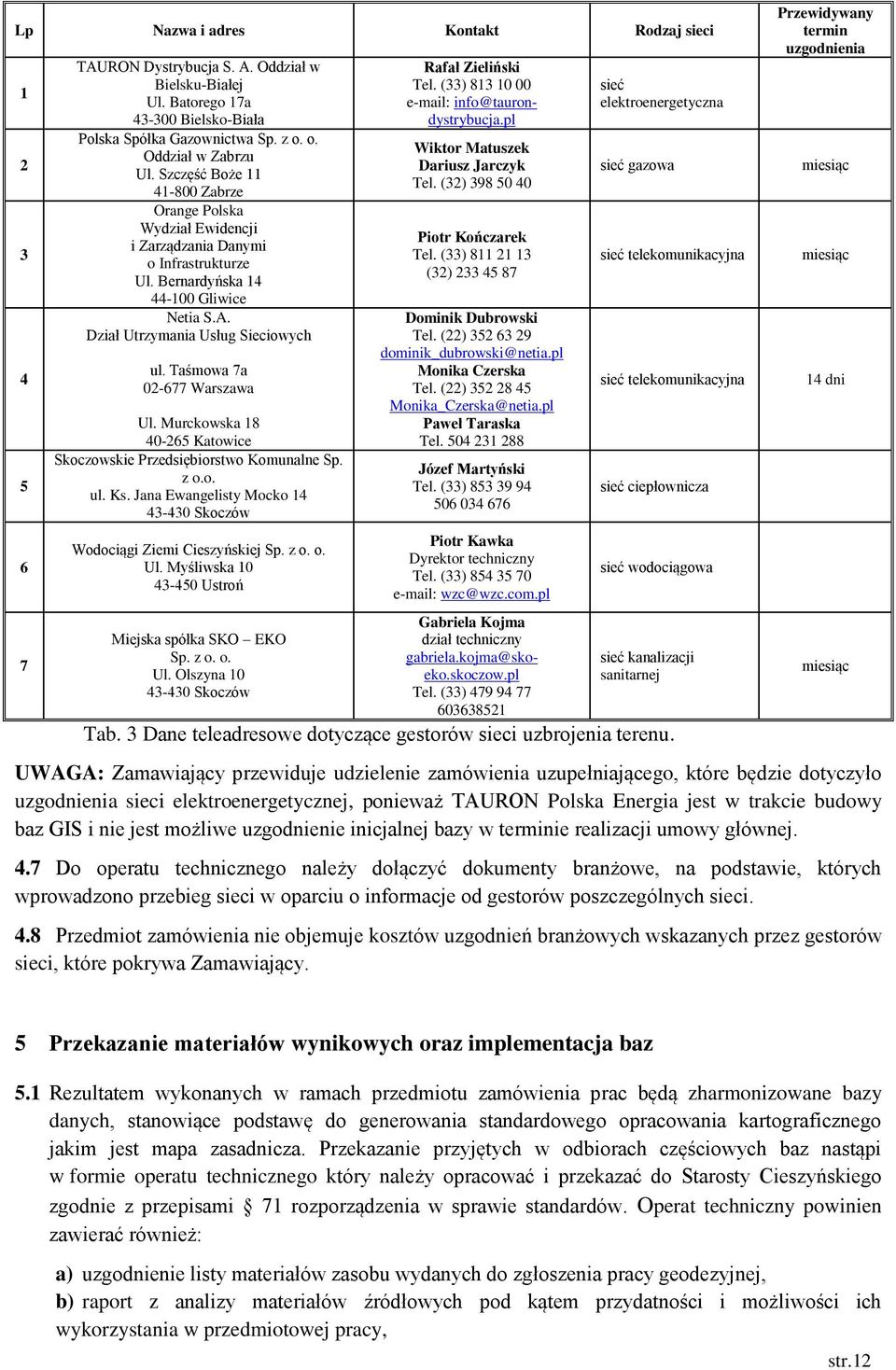

12 Lp Nazwa i adres Kontakt Rodzaj sieci TAURON Dystrybucja S. A. Oddział w Bielsku-Białej Ul. Batorego 17a Bielsko-Biała Polska Spółka Gazownictwa Sp. z o. o. Oddział w Zabrzu Ul. Szczęść Boże Zabrze Orange Polska Wydział Ewidencji i Zarządzania Danymi o Infrastrukturze Ul. Bernardyńska Gliwice Netia S.A. Dział Utrzymania Usług Sieciowych ul. Taśmowa 7a Warszawa Ul. Murckowska Katowice Skoczowskie Przedsiębiorstwo Komunalne Sp. z o.o. ul. Ks. Jana Ewangelisty Mocko Skoczów Wodociągi Ziemi Cieszyńskiej Sp. z o. o. Ul. Myśliwska Ustroń Miejska spółka SKO EKO Sp. z o. o. Ul. Olszyna Skoczów Rafał Zieliński Tel. (33) info@taurondystrybucja.pl Wiktor Matuszek Dariusz Jarczyk Tel. (32) Piotr Kończarek Tel. (33) (32) Dominik Dubrowski Tel. (22) dominik_dubrowski@netia.pl Monika Czerska Tel. (22) Monika_Czerska@netia.pl Paweł Taraska Tel Józef Martyński Tel. (33) Piotr Kawka Dyrektor techniczny Tel. (33) wzc@wzc.com.pl Gabriela Kojma dział techniczny gabriela.kojma@skoeko.skoczow.pl Tel. (33) sieć elektroenergetyczna sieć gazowa sieć telekomunikacyjna sieć telekomunikacyjna sieć ciepłownicza sieć wodociągowa sieć kanalizacji sanitarnej Tab. 3 Dane teleadresowe dotyczące gestorów sieci uzbrojenia terenu. Przewidywany termin uzgodnienia miesiąc miesiąc 14 dni miesiąc UWAGA: Zamawiający przewiduje udzielenie zamówienia uzupełniającego, które będzie dotyczyło uzgodnienia sieci elektroenergetycznej, ponieważ TAURON Polska Energia jest w trakcie budowy baz GIS i nie jest możliwe uzgodnienie inicjalnej bazy w terminie realizacji umowy głównej. 4.7 Do operatu technicznego należy dołączyć dokumenty branżowe, na podstawie, których wprowadzono przebieg sieci w oparciu o informacje od gestorów poszczególnych sieci. 4.8 Przedmiot zamówienia nie objemuje kosztów uzgodnień branżowych wskazanych przez gestorów sieci, które pokrywa Zamawiający. 5 Przekazanie materiałów wynikowych oraz implementacja baz 5.1 Rezultatem wykonanych w ramach przedmiotu zamówienia prac będą zharmonizowane bazy danych, stanowiące podstawę do generowania standardowego opracowania kartograficznego jakim jest mapa zasadnicza. Przekazanie przyjętych w odbiorach częściowych baz nastąpi w formie operatu technicznego który należy opracować i przekazać do Starosty Cieszyńskiego zgodnie z przepisami 71 rozporządzenia w sprawie standardów. Operat techniczny powinien zawierać również: a) uzgodnienie listy materiałów zasobu wydanych do zgłoszenia pracy geodezyjnej, b) raport z analizy materiałów źródłowych pod kątem przydatności i możliwości ich wykorzystania w przedmiotowej pracy, str.12

13 c) raport rozbieżności z analizy materiałów źródłowych wraz z końcowymi ustaleniami, d) dokumentacja do aktualizacji bazy danych ewidencji gruntów i budynków, e) protokół kontroli wewnętrznej, o którym mowa w punkcie IV ust warunków technicznych, f) pisemne uzgodnienia z Inspektorem Nadzoru i Kontroli, g) inne dokumenty o charakterze pomocniczym, h) oryginalne nośniki z wydanymi bazami danych mapy numerycznej, i) dokumenty branżowe, na podstawie, których wprowadzono przebieg sieci w oparciu o informacje od gestorów poszczególnych sieci (w tym skalibrowane rastry w formacie geotiff i evr wraz z raportami kalibracji), j) nośnik pamięci zewnętrznej/dvd zawierający bazy w formie plików GML oraz katalogów obiektów zgodnych z uzgodnioną strukturą danych programu EWMAPA, oraz pliki zeskanowanych operatów technicznych, k) wydruk opracowanych arkuszy map zasadniczych. 5.2 Pozytywny protokół odbioru IV etapu przez Inspektora Nadzoru i Kontroli będzie podstawą implementacji ostatecznie zredagowanej bazy danych do oprogramowania Zamawiającego (wersja oprogramowania aktualna na 20 dni przed zakończeniem prac). 5.3 Wykonawca dokona implementacji baz danych będących przedmiotem zamówienia przy udziale Zamawiającego w siedzibie Starostwa Powiatowego w Cieszynie. str.13
