1 Załącznik nr 8 WARUNKI TECHNICZNE Budowa powiatowych baz danych BDOT500 i GESUT dla jednostki ewidencyjnej Strumień obszar wiejski oraz dostosowanie do obowiązujących przepisów istniejących baz danych dla jednostki ewidencyjnej Strumień miasto.

2 I. PRZEDMIOT ZAMÓWIENIA Przedmiotem zamówienia jest Budowa powiatowych baz danych BDOT500 i GESUT dla jednostki ewidencyjnej Strumień obszar wiejski oraz dostosowanie do obowiązujących przepisów istniejących baz danych dla jednostki ewidencyjnej Strumień miasto, zapewniających tworzenie standardowych opracowań kartograficznych w skalach 1:500 1:5000. Opracowanie polega na założeniu w systemie teleinformatycznym baz danych, obejmujących zbiory danych przestrzennych infrastruktury informacji przestrzennej oraz harmonizacji tych baz, w zakresie: 1. Geodezyjnej ewidencji sieci uzbrojenia terenu, o której mowa w art. 4 ust. 1a pkt 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne, 2. Bazy danych obiektów topograficznych o szczegółowości zapewniającej tworzenie standardowych opracowań kartograficznych w skalach 1:500 1:5000, o której mowa w art. 4 ust. 1b ww. ustawy, 3. Ewidencji gruntów i budynków, o której mowa w art. 4 ust. 1a pkt 1 ww. ustawy, w zakresie danych niezbędnych do generowania mapy zasadniczej. Przedmiot zamówienia został podzielony na dwa zadania: Zadanie I jednostka ewidencyjna Strumień miasto Etap I Etap II Dostosowanie inicjalnej bazy GESUT oraz bazy BDOT500 do obowiązujących przepisów termin realizacji do 26 września 2016 r. Przedłożenie i uzgodnienie z podmiotami władającymi sieciami treści inicjalnej bazy danych GESUT termin realizacji do 12 grudnia 2016 r. Etap III Złożenie operatu technicznego - termin realizacji do 19 grudnia 2016 r. Zadanie II jednostka ewidencyjna Strumień obszar wiejski Etap I Budowa inicjalnej baz danych GESUT oraz bazy BDOT500 termin realizacji do 19 grudnia 2016 r. Etap II Przedłożenie i uzgodnienie z podmiotami władającymi sieciami treści inicjalnej bazy danych GESUT termin realizacji do 6 marca 2017 r. Etap III Złożenie operatu technicznego - termin realizacji do 20 marca 2017 r. Materiały niezbędne do wykonania przedmiotu zamówienia będą wydane po podpisaniu umowy i złożeniu zgłoszenia pracy geodezyjnej. Wykonawca zobowiązany jest do osobistego odbioru materiałów, natomiast w przypadku danych numerycznych możliwe będzie ich udostępnienie oraz późniejsza wymiana z wykorzystaniem protokołu transferu plików FTP Wykonawcy. Ponadto odbiór przekazywanych materiałów będzie każdorazowo odnotowany przez Wykonawcę w dzienniku robót. Wykonawca jest zobowiązany do wykorzystania materiałów przekazanych przez Zamawiającego zgodnie z zasadami określonymi w 6 rozporządzenia w sprawie standardów. Zamawiający informuje, iż w PZGiK znajduje się ortofotomapa z 2009 r., która utraciła aktualność, w związku z czym Wykonawca będzie zobowiązany do przeprowadzenia wywiadu terenowego w zakresie rozbieżności, kolizji i braków opisanych w niniejszych WT. W ramach wywiadu terenowego należy ustalić także istnienie przyłączy (szczególnie napowietrznych linii energetycznych) do budynków mieszkalnych oraz pozostałych budynków, których sposób użytkowania wskazuje na istnienie przyłącza. Przyłącza istniejące w terenie, a nie wykazane na rastrach mapy zasadniczej należy pozyskać z dokumentów branżowych. str.2

3 II. OBOWIĄZUJĄCE PRZEPISY 1. Przedmiot zamówienia realizowany będzie zgodnie z obowiązującymi przepisami prawa, zawartymi w szczególności, w: 1) ustawie z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (t.j. Dz. U. z 2015 r., poz. 520 z późn. zm.); 2) ustawie z dnia 5 czerwca 2014 r. o zmianie ustawy Prawo geodezyjne i kartograficzne oraz ustawy o postępowaniu egzekucyjnym w administracji (Dz.U r. poz. 897); 3) ustawie z dnia 9 czerwca 2016 r. o zmianie ustawy o wspieraniu rozwoju usług i sieci telekomunikacyjnych oraz niektórych innych ustaw (Dz.U. poz. 903). 4) ustawie z dnia 17 lutego 2005 r. o informatyzacji działalności podmiotów realizujących zadania publiczne (tj. Dz. U. z 2014 r. poz. 1114); 5) ustawie z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz.U. Nr 76 poz. 489 z późn. zm.); 6) rozporządzeniu Rady Ministrów z dnia 15 października 2012 r. w sprawie państwowego systemu odniesień przestrzennych (Dz. U. poz. 1247) ; 7) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U. poz. 352) ; 8) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 5 września 2013 r. w sprawie organizacji i trybu prowadzenia państwowego zasobu geodezyjnego i kartograficznego (Dz.U. poz. 1183) ; 9) rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego (Dz. U. Nr 263, poz. 1572), zwanym dalej rozporządzeniem w sprawie standardów; 10) rozporządzeniu Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 r. w sprawie ewidencji gruntów i budynków (t.j. Dz. U. z 2016 r., poz. 1034); 11) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 9 stycznia 2012 r. w sprawie ewidencji miejscowości, ulic i adresów (Dz.U. poz. 125); 12) rozporządzeniu Rady Ministrów z dnia 12 kwietnia 2012 r. w sprawie Krajowych Ram Interoperacyjności, minimalnych wymagań dla rejestrów publicznych i wymiany informacji w postaci elektronicznej oraz minimalnych wymagań dla systemów teleinformatycznych (tj. Dz.U. z 2016 r. poz. 113); 13) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz.U. poz 2028); 14) rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 21 października 2015 r. w sprawie powiatowej bazy GESUT i krajowej bazy GESUT (Dz.U. poz. 1938). 2. Podczas realizacji przedmiotu zamówienia Wykonawcę obowiązywać będą przepisy aktów prawnych, które wejdą w życie w okresie realizacji przedmiotu zamówienia, nie później jednak niż 30 dni przed zakończeniem realizacji zadań objętych tym zamówieniem. str.3

4 III. WARUNKI REALIZACJI PRZEDMIOTU ZAMÓWIENIA 1. Informacje podstawowe Numeryczne dane graficzne prowadzone są w państwowym systemie odniesień przestrzennych płaskich PL 2000 strefa 6 (18 o ), który został wprowadzony w 2010 roku. Zamawiający prowadzi powiatową część państwowego zasobu geodezyjnego i kartograficznego przy użyciu następującego oprogramowania dziedzinowego: EWMAPA FB v firmy GEOBID program służący do zakładania, prowadzenia i edycji mapy numerycznej; BANK OSNÓW v firmy GEOBID program do prowadzenia rejestru osnów geodezyjnych; OŚRODEK v firmy GEOBID program do obsługi PODGiK (obsługa zgłoszeń prac geodezyjnych, udostępnień materiałów i zbiorów danych stanowiących powiatową część państwowego zasobu geodezyjnego i kartograficznego); EGB V v. 7.2 firmy GeoBaza program do obsługi części opisowej EGiB. UWAGA: Do wykonania prac może być użyty dowolny system informatyczny lub oprogramowanie, na które Wykonawca posiada licencję lub które sam wytworzył. Wykonawca zobowiązany jest do bezstratnej implementacji do programu EWMAPA baz danych, będących przedmiotem zamówienia oraz uzgodnienia z Inspektorem Nadzoru zakresu dodatkowych informacji i powiązań wymaganych oprogramowaniem dziedzinowym Zamawiającego. W ODGiK operaty techniczne kompletowane są w formie pojedynczych stron lub zszytych broszur o różnej grubości. Segregowane są w teczkach zgodnie z podziałem sekcyjnym układu Ilość wszystkich operatów z dziesiątek to ok szt., natomiast szacowana ilość jednostkowych operatów technicznych dla obszaru przedmiotu zamówienia do utworzenia baz BDOT500 i GESUT wynosi około 4300 szt. Większość operatów zawiera współrzędne w układzie współrzędnych 1965 strefa V. Do PZGiK rocznie wpływa średnio ok. 350 operatów, z czego ok. 200 dotyczy baz danych GESUT oraz BDOT500. W celu wyselekcjonowania operatów z zakresu opracowania Wykonawca ma możliwość przeglądnięcia teczek w siedzibie Zamawiającego bądź przewiezienia ich do siedziby firmy. Wykonawca jest zobowiązany do dokonania analizy operatów pod względem wykorzystania ich przy tworzeniu baz danych GESUT i BDOT500 oraz przetworzenia zgodnie z obowiązującymi przepisami prawa. 2. Zadanie I jednostka ewidencyjna Strumień miasto 2.1 Charakterystyka obiektu Jednostka ewidencyjna Stumień miasto składa się z jednego obrębu ewidencyjnego zawierającego 2946 działek o łącznej powierzchni 629 ha, z czego: 136 ha stanowią tereny zabudowane i zurbanizowane, 437 ha grunty rolne, 28 ha grunty leśne i 26 ha grunty pod wodami. Mapa ewidencyjna prowadzona jest w postaci numerycznej. Jej treść stanowią działki, klasoużytki, budynki oraz ok. 780 punktów adresowych. W ewidencji gruntów i budynków wykazanych jest 1511 budynków, w tym z pomiaru 523 budynki. Modernizacja ewidencji gruntów i budynków została przeprowadzona w dwóch etapach w latach (KERG nr 1-674/2004 i /2007). str.4

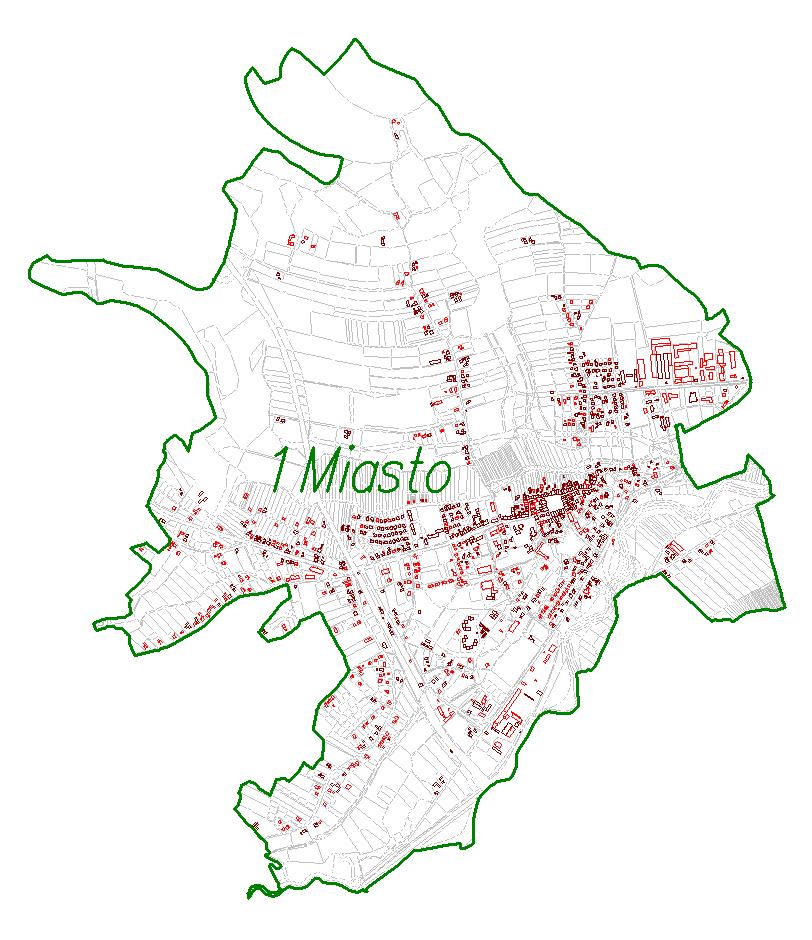

5 Rys.1 Poglądowa mapa ewidencyjna jednostka ewidencyjna Strumień Miasto W 2014 roku na podstawie danych z operatów technicznych oraz wektoryzacji rastrów mapy zasadniczej w skali 1:500 założono inicjalną bazę GESUT oraz BDOT500 (IDZ ) w oparciu o definicje zawarte w uprzednio obowiązującym rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz. U. poz. 383). Powyższa baza zawiera projektowane sieci uzbrojenia terenu. W opracowaniu nie aktualizowano bazy EGiB, a brakujące elementy towarzyszące budynkom pozyskano z wektoryzacji rastra. Utworzone bazy scharakteryzowano w poniższych tabelach. str.5

6 Lp. obiekty GESUT ilość km 1 przewody ciepłownicze 62 3,8 2 przewód elektroenergetyczny ,5 3 przewód gazowy ,0 4 przewód kanalizacyjny ,6 5 przewód telekomunikacyjny ,6 6 przewód wodociągowy ,7 7 przewód inny 14 0,7 8 obudowa przewodu 162 2,2 9 budowla podziemna urządzenie techniczne związane z siecią punkt o określonej wysokości słup i maszt RAZEM ,0 Tab.1 Charakterystyka bazy danych GESUT 2.2 Zakres prac: Lp. obiekty BDOT500 Ilość 1 budowle i urządzenia komunikacja i transport pokrycie terenu obiekty inne rzeźba terenu - punkt o określonej wysokości RAZEM Tab.2 Charakterystyka bazy danych BDOT500 a) dostosowanie bazy inicjalnej GESUT oraz bazy BDOT500 do obowiązujących przepisów, kontrola i usunięcie nieprawidłowych relacji topologicznych w zakresie baz danych BDOT500, GESUT i EGiB, a w przypadku braku możliwości jednoznacznej interpretacji treści obecnych baz danych GESUT i BDOT500, w celu prawidłowej konwersji do danej grupy obiektów aktualnej struktury baz danych BDOT500 lub GESUT oraz przypisania właściwych atrybutów, Wykonawca przeprowadzi wywiad terenowy, którego wyniki przedstawi kolorem czerwonym na warstwie tekstowej programu EWMAPA (lub w innym formacie uzgodnionym z Zamawiającym). b) konwersja do bazy FDB danych EGiB w zakresie budynków; c) prawidłowe podzielenie obiektów baz danych do granic jednostek ewidencyjnych przy zachowaniu autoryzacji danych z operatów w bazie; d) przetworzenie operatów technicznych do postaci elektronicznej; e) pozyskanie od podmiotów władających sieciami uzbrojenia terenu danych dotyczących sieci; f) weryfikacja i uzupełnienie wymaganych atrybutów obiektów bazy GESUT; g) uzupełnienie danych GESUT o dane dotyczące projektowanych oraz realizowanych sieci uzbrojenia terenu; h) przekazanie inicjalnej bazy danych GESUT do weryfikacji i wydania opinii podmiotom władającym sieciami; str.6

7 i) rozpatrzenie ewentualnych uwag do przedłożonej inicjalnej bazy danych, zgłoszonych przez podmioty władające sieciami uzbrojenia terenu oraz przygotowanie powiadomień o sposobie rozpatrzenia zgłoszonych uwag i dokonanych modyfikacjach inicjalnej bazy danych GESUT; j) walidacja plików GML polegająca między innymi na kontroli pod względem kompletności i właściwej struktury poszczególnych baz danych; k) redakcja opracowanej mapy zasadniczej w skali 1:500; l) implementacja roboczych baz danych do programu EWMAPA; 3. Zadanie II jednostka ewidencyjna Strumień obszar wiejski 3.1 Charakterystyka obiektu Dane dotyczące mapy ewidencyjnej: Obszar jednostki ewidencyjnej podzielony jest na 5 obrębów ewidencyjnych zawierających działek o łącznej powierzchnia 5221 ha, z czego: 250 ha stanowią tereny zabudowane i zurbanizowane 3800 ha grunty rolne, 860 ha grunty leśne, 250 ha tereny komunikacyjne i 60 ha grunty pod wodami. Mapa ewidencyjna prowadzona jest w postaci numerycznej. Jej treść stanowią działki, klasoużytki, budynki oraz ok punktów adresowych. W bazie EGiB ujawnionych jest ok. 30% punktów granicznych z pomiaru, natomiast budynki z pomiaru stanowią ok. 55% wszystkich ujawnionych w bazie EGiB. Obiekty budynkowe nie zawierają elementów trwale związanych z budynkiem tj. schodów, tarasów, wiatrołapów itp., którymi aktualizowano tylko analogowe mapy zasadnicze. Elementy te należy pozyskać w niniejszym opracowaniu w pierwszej kolejności z operatów technicznych, a następnie z rastrów mapy zasadniczej. Modernizacja ewidencji gruntów i budynków została przeprowadzona w latach (KERG 1-89/2013). W wyniku tego opracowania zaktualizowano numeryczne opisy konturów budynków, co zostało uwidocznione w bazie EGiB. Wyżej wymienione zmiany nie stanowią treści rastrów mapy zasadniczej, w związku z zamknięciem mapy zasadniczej prowadzonej w postaci analogowej w kwietniu 2015 r. Nr obrębu Powierzchnia ewidencyjna [ha] Ilość działek Ilość budynków Budynki z pomiaru Budynki z digitalizacji _5.0001_Bąków _5.0002_Drogomyśl _5.0003_Pruchna _5.0004_Zabłocie _5.0005_Zarzecze Tab.3 Charakterystyka bazy danych EGiB jednostka ewidencyjna Strumień obszar wiejski str.7

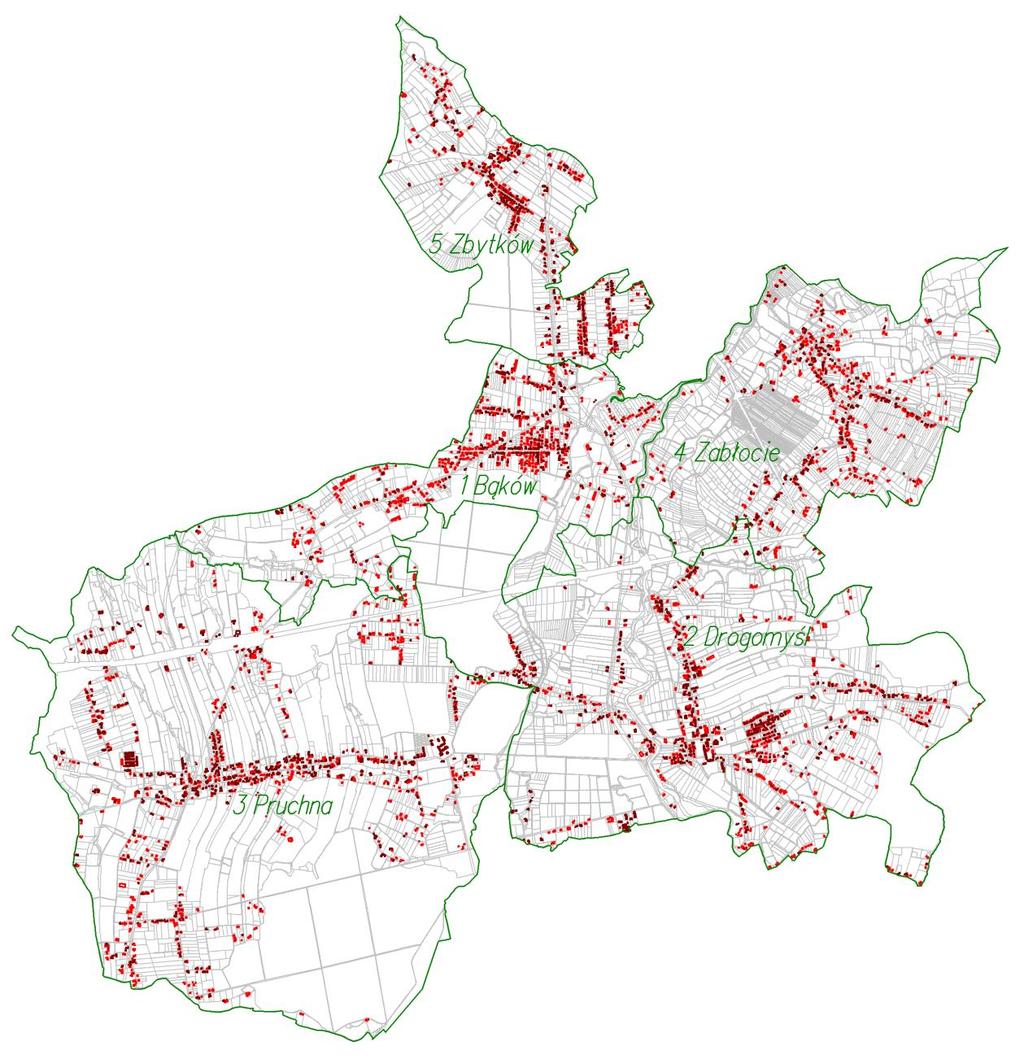

8 Rys.2 Poglądowa mapa ewidencyjna jednostka ewidencyjna Strumień obszar wiejski Dane dotyczące mapy zasadniczej: Dla jednostki ewidencyjnej Strumień obszar wiejski założono 163 matryce oraz 135 pierworysów sekcji mapy zasadniczej w układzie 1965 strefa V, w skali 1:1000. W dniu 23 kwietnia 2015 r. mapa zasadnicza prowadzona w postaci analogowej została zamknięta i przetworzona do postaci rastrowej. W okresie od stycznia 2010 r. do kwietnia 2015 r. oprócz analogowej mapy zasadniczej prowadzono wektorową warstwę uzbrojenie zgodnie z instrukcją K-1 z 1998 r., która aktualizowana była wyłącznie operatami technicznymi z inwentaryzacji sieci uzbrojenia terenu i autoryzowana numerem KERG (ok. 680 operatów). Łączna długość wprowadzonych sieci uzbrojenia wynosi 189 km. str.8

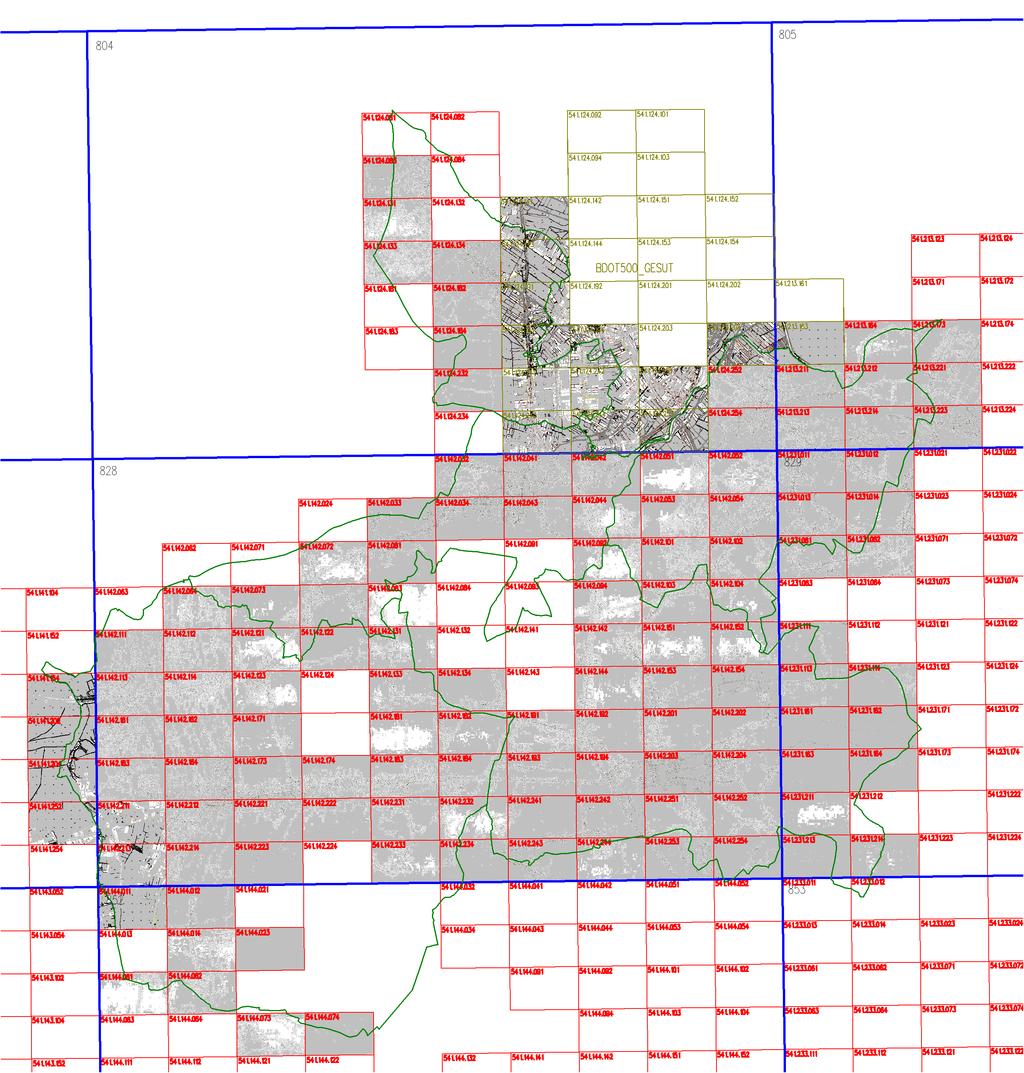

9 Od kwietnia 2015 r. mapa rastrowo-wektorowa uzupełniana jest na bieżąco wpływającymi do PZGiK operatami technicznymi z zakresu baz danych EGiB, GESUT i BDOT500. Dane dotyczące sieci uzbrojenia terenu wprowadzone są na warstwie Mapa wektorowa długość wprowadzonych sieci uzbrojenia terenu wynosi 62 km. Rys.3 Poglądowa mapa pokrycia pierworysami mapy zasadniczej na tle podziału sekcyjnego w układzie str.9

10 Rys.4 Poglądowa mapa warstw numerycznych sieci uzbrojenia terenu jednostka ewidencyjna Strumień obszar wiejski Szacowana długość sieci uzbrojenia terenu wynosi ok km. Długości poszczególnych sieci zostały oszacowane na podstawie danych z operatów technicznych oraz informacji pozyskanych od gestorów sieci. Szacowana Rodzaj sieci długość sieci [km] Ciepłownicze <10 Elektroenergetyczne 250 Gazowe 250 Telekomunikacyjne 250 Wodociągowe 240 SUMA: Tab. 4 Szacowana długość sieci uzbrojenia terenu. str.10

11 Dane dotyczące projektowanych sieci uzbrojenia terenu prowadzone są w formie numerycznej od 2010 r. w oparciu o symbolikę zgodną z Instrukcją Techniczną K-1 z 1998r. i autoryzowane numerem ZUDP/narady koordynacyjnej w katalogu warstw ZUD ilość projektów 80 szt. Na terenie objętym opracowaniem znajduje się ok. 300 punktów poziomej osnowy szczegółowej 3 klasy. Współrzędne punktów zostały przeliczone do obowiązującego układu z układu 1965 strefa V. 3.2 Zakres prac: a) utworzenie inicjalnej bazy GESUT oraz bazy BDOT500 na podstawie obowiązujących przepisów, analiza operatów technicznych oraz konwersja istniejących danych wektorowych. b) konwersja do bazy FDB danych EGiB w zakresie budynków; c) przeprowadzenie wywiadu terenowego w zakresie opisanym w pkt IV.2 niniejszych WT; d) harmonizacja danych w tym: przeprowadzenie kontroli i usunięcie nieprawidłowych relacji topologicznych w zakresie baz danych BDOT500, GESUT i EGiB; e) przetworzenie operatów technicznych do postaci elektronicznej; f) pozyskanie od podmiotów władających sieciami uzbrojenia terenu danych dotyczących sieci; g) weryfikacja i uzupełnienie wymaganych atrybutów obiektów bazy GESUT; h) uzupełnienie danych GESUT o dane dotyczące projektowanych oraz realizowanych sieci uzbrojenia terenu; i) przekazanie treści inicjalnej bazy danych GESUT do weryfikacji i wydania opinii podmiotom władającym sieciami; j) rozpatrzenie ewentualnych uwag zgłoszonych przez podmioty władające sieciami uzbrojenia terenu do przedłożonej inicjalnej bazy danych oraz przygotowanie powiadomień o sposobie rozpatrzenia zgłoszonych uwag i dokonanych modyfikacjach inicjalnej bazy danych GESUT; k) walidacja plików GML polegający między innymi na kontroli pod względem kompletności i właściwej struktury poszczególnych baz danych; l) redakcja opracowanej mapy zasadniczej w skali 1:1000; m) implementacji roboczych baz danych do programu EWMAPA. IV. Etapy technologiczne opracowania baz danych GESUT i BDOT Skanowanie operatów Ilość operatów podlegających archiwizacji: Strumień miasto około 1800 szt. Strumień obszar wiejski około 4300 szt. 1.1 W ramach skanowania operatów, należy: zeskanować cały operat do jednego pliku PDF wielostronicowego, niezaszyfrowanego i niezabezpieczonego tak, aby możliwe było kopiowanie, drukowanie tekstów i obrazów znajdujących się w pliku, nazwać plik zgodnie z numerem id. materiału zasobu i przekazać do kontroli Inspektorowi Nadzoru, zasilić bazę programu OŚRODEK w siedzibie Zamawiającego. 1.2 Rozdzielczość skanowania nie może być mniejsza niż 200 dpi i większa niż 600 dpi. str.11

12 1.3 Skala kolorów powinna wynosić 256 kolorów (paleta 8 bitowa) w przypadku dokumentów kolorowych oraz 2 kolory (paleta 1 bitowa) w przypadku dokumentów czarno-białych. W zależności od stopnia czytelności dokumentu związanego z jego kontrastowością (niektóre wykazy współrzędnych były drukowane na drukarkach igłowych i posiadają słabą czytelność ze względu na jasny kolor czcionki), dopuszcza się zeskanowanie dokumentu czarno-białego w skali 256 kolorów (w odcieniach szarości). 1.4 Wykonane kopie muszą posiadać czytelność co najmniej taką, jak oryginał oraz ostrość na całym obszarze obrazu (szczególnie na rogach). Tworzone w wyniku skanowania pliki muszą zostać poddane obróbce, która pozbawi je wszelkich zabrudzeń, szumów i innych zniekształceń spowodowanych słabą jakością skanowanego oryginału. 1.5 Po przetworzeniu dokumentacji należy doprowadzić ją do stanu pierwotnego z zachowaniem kolejności stron oraz opatrzyć klauzulą o wykonaniu archiwizacji, zgodną z poniższym wzorem: Operat zeskanowano dnia:... nazwa firmy podpis 2. Opracowanie inicjalnej bazy danych GESUT oraz bazy danych BDOT 500 dotyczy zadania II 2.1 Uzgodnienie z Inspektorem Nadzoru struktury warstw i podwarstw w programie EWMAPA odpowiadającej klasyfikacji obiektów, o której mowa w rozporządzeniach wymienionych w pkt II.1.13 i 14 niniejszych WT. 2.2 Uwzględnienie następującej hierarchii wykorzystania materiałów źródłowych podczas zakładania inicjalnych baz danych obiektów GESUT oraz BDOT500: a) operaty jednostkowe włączone do PZGiK, zawierające rezultaty opracowań prac geodezyjnych; b) dane wektorowe przekonwertowane do postaci obiektowej i uzupełnione o atrybuty opisowe; c) wektoryzacja rastrów mapy zasadniczej; d) dane branżowe. 2.3 Utworzenie baz danych z zachowaniem następujących zasad: a) określając atrybuty graficzne obiektów na podstawie operatów jednostkowych należy zwrócić szczególną uwagę na odpowiednią analizę dokładnościową danych pomiarowych i obliczeniowych oraz tym samym poprawność określenia źródła pozyskania geometrii obiektów. W przypadku wątpliwości należy skonsultować się z Inspektorem Nadzoru, przedstawiając raport rozbieżności z przeprowadzonej analizy materiałów wraz z propozycją przyjęcia danych. Rozbieżności winny być wyjaśniane także w ramach wywiadu terenowego oraz w oparciu o dane branżowe; b) dane pomiarowe pozyskane z operatów technicznych należy zapisać na warstwie tekstowej Pikiety (lub plik ASCII o strukturze Nr X Y H ID_Mat_Zas ). Punkty należy oznaczać str.12

13 zgodnie z operatem technicznym oraz wprowadzać na warstwę z aktywacją właściwego identyfikatora materiału zasobu; c) dla wszystkich obiektów przestrzennych pozyskanych z materiałów w innym, niż docelowy systemie odniesień przestrzennych należy dokonać transformacji współrzędnych do obowiązującego układu; d) uporządkowane dane numeryczne projektowanych, realizowanych i istniejących sieci uzbrojenia terenu wydane z PZGiK należy poddać analizie, kontroli poprawności merytorycznej i topologicznej, oraz dostosować do standardów określonych w obowiązujących rozporządzeniach. W trakcie prac należy zwrócić szczególną uwagę na różnice w klasyfikacji obiektów baz danych oraz ich atrybutów wynikających ze zmiany rozporządzeń. W przypadku elementów zdublowanych na warstwach związanych z uzbrojeniem należy usuwać w pierwszej kolejności elementy autoryzowane nr KERG 1-883/2010; e) analizując rastry map zasadniczych należy zwrócić uwagę na symbol furtki w ogrodzeniach, które były elementami mapy zasadniczej, a nie znalazły odpowiednika w znakach umownych wprowadzonych instrukcją K1 z 1998 r. Furtki istniejące na rastrach map zasadniczych należy wprowadzić do bazy danych BDOT500 zgodnie z hierarchią materiałów źródłowych; f) z powyższych czynności należy sporządzić raport zawierający wyniki analizy istniejącej dokumentacji geodezyjnej i kartograficznej pod kątem przydatności i możliwości wykorzystania materiałów w przedmiotowej pracy. Raport w formie tabelarycznej ma zawierać zapisy o przyjęciu lub odrzuceniu operatu/szkicu, z podaniem przyczyny jego niewykorzystania. 2.4 Utworzenie obiektów baz danych o następujących cechach: a) każdy obiekt musi posiadać informacje o dokumencie powstania zgodnie z następującymi kryteriami: w przypadku pochodzenia z dokumentów źródłowych identyfikator ewidencyjny materiału zasobu; w przypadku danych numerycznych przekazanych przez Zamawiającego autoryzację przekazaną wraz z danymi; w przypadku pozyskania drogą digitalizacji materiałów zasobu ID ZGŁOSZENIA niniejszego opracowania; b) każdy obiekt musi charakteryzować się poprawnymi cechami topologicznymi (jeżeli dane źródłowe na to pozwalają), w tym: obiekty powierzchniowe wykluczające się wzajemnie nie mogą się przecinać lub pokrywać (np. drogi o różnej nawierzchni); obiekty liniowe należy prowadzić zgodnie z ich istnieniem w terenie, bez stosowania zasad nadrzędności (UWAGA: nie mają zastosowania zasady generalizacji z instrukcji K1 z 1998 r. np. współliniowe istnienie krawędzi jezdni i chodnika wymusza prowadzenie dwóch różnych obiektów w tym samym położeniu); etykiety obiektów mają być wstawiane z uwzględnieniem czytelności oraz zasad redakcji mapy i muszą wskazywać jednoznacznie na obiekt; obiekty posiadające atrybut wysokość należy uzupełnić o tę wartość, jeżeli dane źródłowe informację taką określają; c) dla każdego obiektu bazy GESUT oraz BDOT500 należy określić oprócz danych geometrycznych, wszystkie możliwe do pozyskania atrybuty, takie jak: źródło, eksploatacja, str.13

14 zarządca sieci, id branżowy, właściciel sieci, numer uzgodnienia, atrybuty z dziedziny Boolean, informacje dodatkowe, itd.; d) pozyskując obiekty do baz danych będących przedmiotem opracowania, należy zwrócić szczególną uwagę na konieczność zachowania ciągłości obiektów przecinających się (np. rzeki z jezdnią oraz mostem). Pozyskując do bazy danych obiekty przecinające się wzajemnie, należy pamiętać o konieczności przyporządkowania im prawidłowego poziomu; e) obiekty baz BDOT500 i GESUT muszą spełniać wymogi poprawnej topologii oraz poprawnej budowy wzajemnych relacji i powiązań. Należy zwrócić szczególną uwagę na prawidłowe: rozdzielenie sieci na poszczególne rodzaje, funkcje, typ itp.; powiązanie armatury naziemnej z obsługiwaną siecią. Należy zwrócić szczególną uwagę na umiejscowienie urządzeń sieci uzbrojenia terenu (włazy, szafy sterownicze, urządzenia naziemne) w stosunku do przebiegu obsługiwanych przewodów. Wykonawca powinien starannie przeanalizować relacje rodzajów przewodów podziemnych z armaturą naziemną; powiązanie poszczególnych segmentów i klas przewodów z zastosowaniem zasady nadrzędności i ciągłości obiektów; relacje topologiczne przyłączy sieci uzbrojenia terenu powiązanych z budynkami, a także innych elementów baz danych GESUT oraz BDOT500 powiązanych z elementami bazy danych EGiB; f) z uwagi na wymuszoną aktualizację wszystkich obiektów związanych topologicznie z edytowanym obiektem, należy podchodzić w sposób indywidualny do modyfikacji obiektów geometrycznych, ujawnionych w bazie EGiB. Przypadki takie wymagają pisemnego uzgodnienia z Inspektorem Nadzoru oraz opracowania dokumentacji koniecznej do aktualizacji bazy danych EGiB; g) obiekty, które powinny być treścią bazy EGiB (szczególnie budynki i elementy im towarzyszące), a nie są w tej bazie ujawnione i występują tylko na rastrze mapy zasadniczej, należy porównać z danymi numerycznymi. Braki wprowadzić na uzgodnioną z Inspektorem Nadzoru warstwę. Funkcje budynków należy opisać zgodnie z symboliką stosowaną dla istniejących obiektów z bazy danych EGiB; h) obiekty projektowane w bazie GESUT należy utworzyć w oparciu o dane wektorowe projektów ZUDP/narad koordynacyjnych przekazane przez Zamawiającego. Zamawiający prowadzi numeryczne warstwy przebiegów projektowanych sieci uzbrojenia terenu oraz warstwy projektowanej armatury związanej z tymi sieciami. Dane te autoryzowane są numerem ZUDP. Dodatkowo, elementy liniowe posiadają etykietę z numerem ZUDP. W przypadku stwierdzenia, iż projekt ZUDP został zrealizowany tylko w części, należy projekt ZUDP rozciąć na dwa obiekty i w bazie GESUT pozostawić tylko część projektowaną. Elementy realizowane należy przenieść na warstwy archiwalne autoryzując je tym samym numerem ZUDP; i) obiekty wykazane na rastrach map zasadniczych, które nie mają swoich odpowiedników w obecnych bazach danych (np. żywopłoty), należy wprowadzić do odpowiedniej bazy danych dokonując uzgodnienia z Inspektorem Nadzoru; j) obiektom pozyskanym do bazy danych GESUT w wyniku pomiaru kartometrycznego, należy przypisać atrybut ŹRÓDŁO digitalizacja mapy i wektoryzacja rastra mapy D ; k) w przypadku braku przebiegu uzbrojenia podziemnego na pierworysie lub matrycy, do bazy GESUT należy wprowadzić przebieg zgodnie z operatem technicznym; str.14

15 l) punkty dotyczące pomiaru wysokości terenu oraz wysokości sieci uzbrojenia terenu wprowadzić do baz danych BDOT500 i GESUT w ilości nie mniejszej, niż na rastrach mapy zasadniczej. Wysokości nie wykazane na rastrach mogą być wprowadzane do ww. baz danych, jeżeli zapewniona jest czytelność mapy; 2.5 W celu weryfikacji interpretacji treści rastrów mapy zasadniczej z danymi z operatów technicznych i właściwego zaliczenia szczegółów terenowych do danego rodzaju obiektów baz danych BDOT500 lub GESUT należy wykorzystać ogólnodostępne serwisy mapowe np. Street View. 2.6 W przypadku braku możliwości jednoznacznej interpretacji treści rastrów mapy zasadniczej, w celu prawidłowego zaliczenia szczegółów terenowych do danej grupy obiektów baz danych BDOT500 lub GESUT oraz przypisania właściwych atrybutów, Wykonawca przeprowadzi wywiad terenowy, którego wyniki przedstawi kolorem czerwonym na warstwie tekstowej programu EWMAPA (lub w innym formacie uzgodnionym z Zamawiającym). 2.7 W ramach wywiadu terenowego należy ustalić istnienie przyłączy (szczególnie napowietrznych linii energetycznych) do budynków mieszkalnych oraz pozostałych budynków, których sposób użytkowania wskazuje na istnienie przyłącza. Przyłącza istniejące w terenie, a nie wykazane na rastrach mapy zasadniczej należy pozyskać z dokumentów branżowych. 2.8 Działania harmonizujące przedmiotowe zbiory danych należy wykonać w taki sposób, aby doprowadzić do wzajemnej spójności tych zbiorów oraz umożliwić generowanie na ich podstawie standardowych opracowań kartograficznych. 2.9 Rozbieżności dotyczące przebiegu elementów bazy danych GESUT lub ich kolizji z innymi elementami bazy BDOT500 lub EGiB, a także brak czytelności rastra map zasadniczych, należy przedstawić Inspektorowi Nadzoru w formie raportu i uzgodnić sposób ich usunięcia. Powyższe dotyczy także rozbieżności powyżej 0,5 m, pomiędzy położeniem budynków na rastrze mapy zasadniczej, a zawartymi w operatach technicznych danych z bezpośredniego pomiaru, które nie obejmują całości budynku (np. pomiar przyłącza do budynku wraz z częścią budynku lub pomiar części budynku). Rozbieżności winny być wyjaśniane także w ramach wywiadu terenowego oraz w oparciu o dane branżowe. Raporty z załącznikami (mapy i szkice stanowiące podstawę usunięcia rozbieżności i kolizji) należy przedkładać cyklicznie, tj. co 14 dni od momentu rozpoczęcia wprowadzania danych do poszczególnych baz. Zamawiający zakłada, że dla około 50 przypadków, w których wystąpią rozbieżności Inspektor Nadzoru może polecić wykonanie pomiaru terenowego, celem ich wyjaśnienia W przypadku zmiany pola powierzchni zabudowy budynku (wynikającej z pomiaru lub danych z zasobu), należy sporządzić wykaz zmian danych ewidencyjnych. Do obowiązków Wykonawcy będzie należało pisemne poinformowanie właściciela budynku o zaistniałych zmianach oraz o konieczności złożenia wniosku o wprowadzenie zmian w ewidencji gruntów i budynków Należy dokonać konwersji do bazy FDB danych EGiB w zakresie budynków; 2.12 Wykonawca zobowiązany jest do aktualizacji baz danych na podstawie operatów technicznych przyjmowanych na bieżąco do PZGiK. Operaty techniczne będą na bieżąco przekazywane Wykonawcy, a ostatnie udostępnienie nastąpi 20 dni przed planowanym zakończeniem prac Wykonawca skontroluje poprawność merytoryczną i zgodność ze schematem aplikacyjnym opracowanych baz danych. Z wykonanych czynności sporządzi protokół kontroli wewnętrznej Do obowiązków Wykonawcy należy wygenerowanie wynikowych map zasadniczych (wydruk do formatu PDF) i ich redakcja dla skali 1:1000, zgodnie z zapisami art. 4 ust. 1e pkt 2 ww. ustawy PGiK. str.15

16 3. Tryb i zasady odbioru 3.1 Przygotowane przez Wykonawcę bazy danych zostaną poddane kontroli w zakresie zgodności danych z właściwym modelem pojęciowym i schematem aplikacyjnym oraz kontroli merytorycznej połączonych i zharmonizowanych baz danych. Inspektor Nadzoru sporządzi raport, który zostanie przekazany Wykonawcy. Inspektor Nadzoru nie ma obowiązku wskazywania wszystkich wykrytych błędów, a jedynie błędy krytyczne i przykładowe błędy. 3.2 Obowiązkiem Wykonawcy jest poprawa wszystkich błędów, a nie tylko tych przykładowych wskazanych przez Inspektora Nadzoru. Zamawiający dopuszcza jedną iterację kontroli, która może zakończyć się niepowodzeniem, czyli wykryciem błędów w dostarczonych, zsynchronizowanych bazach danych. Pozostawienie błędnych danych w przekazanych bazach w kolejnej iteracji skutkować będzie sporządzeniem negatywnego protokołu kontroli, czyli odstąpieniem od umowy. 3.3 Wykonawca po zakończeniu poszczególnych etapów zobowiązany jest do przekazania Inspektorowi Nadzoru: w etapie I: a) inicjalnej bazy danych GESUT, bazy BDOT 500, przekonwertowanej do FDB bazy EGB; b) plików zarchiwizowanych dokumentów; c) raportów rozbieżności z przeprowadzonej analizy materiałów; d) raportu zawierającego wyniki analizy istniejącej dokumentacji geodezyjnej i kartograficznej pod kątem przydatności i możliwości wykorzystania materiałów w przedmiotowej pracy dotyczy tylko zadania II; e) raportów wynikających z procesu technologicznego; f) protokołów kontroli wewnętrznej, w tym raportów wynikających z procesu technologicznego, które dotyczą: zgodności i kompletności opracowanych baz danych z treścią materiałów źródłowych, poprawności i kompletności relacji topologicznych opracowanych baz danych BDOT500 i GESUT, poprawności i kompletności harmonizacji baz danych BDOT500, GESUT, EGiB, poprawności walidacji plików baz danych BDOT500 i GESUT w etapie II: baz danych po dokonanej walidacji; w etapie III: operatu technicznego skompletowanego zgodnie z pkt 5.1 niniejszych WT; 3.4 Zakończeniem danego etapu będzie sporządzony przez Inspektora Nadzoru pozytywny protokół kontroli, który będzie podstawą do sporządzenia protokołu częściowego odbioru przedmiotu zamównienia. str.16

17 4. Uzgodnienie inicjalnej bazy danych z podmiotami władającymi sieciami uzbrojenia terenu. 4.1 Warunkiem przekazania do uzgodnienia podmiotom władającym sieciami inicjalnej bazy danych GESUT jest dokonanie odbioru I etapu poszczególnych zadań. 4.2 Wykonawca pozyska od podmiotów władających sieciami uzbrojenia terenu odpowiednie dane dotyczące sieci, w szczególności: a) dane dotyczące określenia podmiotu władającego dla wszystkich przewodów i urządzeń ujawnionych w bazie GESUT; b) w przypadku braku dokumentów lub informacji, o których mowa w pkt 4.2.a, Wykonawca w bazie danych GESUT przyjmie dla atrybutu władający siecią uzbrojenia terenu wartość atrybutu specjalnego <<template>>; c) dane dotyczące identyfikatorów branżowych oraz parametrów technicznych sieci uzbrojenia terenu, w zakresie niezbędnym do utworzenia bazy danych GESUT (np. funkcja przewodu, średnica itd); d) sieci bazy danych GESUT wykazane w materiałach PZGiK jako nieczynne, należy zweryfikować w ramach uzgodnienia ww. inicjalnej bazy danych. Tylko sieci potwierdzone przez gestorów jako nieczynne można tak wykazać w bazie GESUT; e) w przypadku braku możliwości pozyskania niezbędnych danych, o których mowa w pkt 4.2.c, Wykonawca w bazie danych GESUT przyjmie dla odpowiednich atrybutów wartość atrybutu specjalnego <<unknown>> i jednocześnie przekaże Zamawiającemu kopie dokumentów, wskazujących na brak możliwości pozyskania tych danych 4.3 Wykonawca przedłoży podmiotom władającym poszczególnymi sieciami uzbrojenia terenu inicjalną bazę danych GESUT w celu jej weryfikacji i uzyskania opinii. 4.4 Wykonawca rozpatrzy ewentualne uwagi zgłoszone do przedłożonej inicjalnej bazy danych GESUT przez podmioty władające poszczególnymi sieciami i poinformuje te podmioty o sposobie rozpatrzenia uwag. Wykonawca w związku z uwzględnieniem uwag zgłoszonych przez podmioty władające sieciami uzbrojenia terenu zmodyfikuje inicjalną bazę danych GESUT. 4.5 Do operatu technicznego należy dołączyć dokumenty branżowe, na podstawie, których wprowadzono przebieg sieci w oparciu o informacje od gestorów poszczególnych sieci. Lp Nazwa i adres Kontakt Rodzaj sieci Uwagi 1 Spółdzielnia Mieszkaniowa ul. Kolejowa Strumień Prezes Zarządu Magdalena Waleczek tel (33) sm.strumien@wp.pl sieć ciepłownicza 2 3 Urząd Miejski w Strumieniu ul. Rynek Strumień TAURON Dystrybucja S. A. Oddział w Bielsku- Białej ul. Batorego 17a Bielsko-Biała Burmistrz Miasta Anna Grygierek Osoba do kontaktu: Jacek Legierski Kierownik Referatu Inwestycji i Remontów tel. (33) j.legierski@um.strumien.pl Dyrektor Oddziału Jan Burzej Osoba do kontaktu: Rafał Zieliński Kierownik Wydziału Dokumentacji tel info@tauron-dystrybucja.pl sieć ciepłownicza sieć elektroenergetyczna str.17

18 4 5 Polskie Sieci Elektroenergetyczne S.A. Oddział w Katowicach ul. Jordana Katowice Polska Spółka Gazownictwa Sp. z o. o. Oddział w Zabrzu ul. Szczęść Boże Zabrze Dyrektor Oddziału Henryk Pawlak henryk.pawlak@pse.pl Osoba do kontaktu: Marek Błaszkiewicz tel. (32) marek.blaszkiewicz@pse.pl Dyrektor Oddziału Andrzej Rudzki Osoba do kontaktu: Wiktor Matuszek tel. (32) wiktor.matuszek@gsgaz.pl sieć elektroenergetyczna sieć gazowa 6 7 Operator Gazociągów Przesyłowych Gaz-System S.A. Oddział w Świerklanach ul. Wodzisławska Świerklany Zakład Gospodarki Komunalnej i Mieszkaniowej ul. Londzina Strumień Dyrektor Oddziału Adam Zdziebło tel. (32) w. 555 Adam Szweda tel. (32) adam.szweda@gaz-system.pl Dyrektor Pachuła Łukasz tel. (33) ,Fax (33) tel sekretariat@zgkim.strumien.pl sieć gazowa sieć kanalizacji deszczowej 8 Orange Polska Wydział Zarządzania Danymi o Sieci i Usługach Dział Prekwalifikacji i Monitoringu Danych ul. Długa Wałbrzych Osoba do kontaktu: Jarosław Misium tel jaroslaw.misiunjm@orange.com sieć telekomunikacyjna 9 Netia S.A. Dział Utrzymania Usług Sieciowych ul. Murckowska Katowice Osoba do kontaktu: Paweł Taraska tel pawel.taraska@netia.pl sieć telekomunikacyjna 10 Vectra S.A. ul. Stojałowskiego Bielsko-Biała Osoba do kontaktu: Dawid Rarok tel kontakt@vectra.pl sieć telekomunikacyjna 11 Lupro Krzysztof Lutczyn ul. Mickiewicz Skoczów Właściciel Krzysztof Lutczyn tel Osoba do kontaktu: Joanna Tomczyk tel. (33) projekty@lupro.pl sieć telekomunikacyjna prawdopodobny brak sieci na terenie opracowania 12 Multi Telekom MATRONIX Marcin Moczulski Biuro Obsługi Klienta ul. Mickiewicza 18/ Pawłowice Infolinia tel. (32) admin@multi-telekom.pl sieć telekomunikacyjna prawdopodobny brak sieci na terenie opracowania 13 Przedsiębiorstwo Innowacyjno Wdrożeniowe ANFA s.c. ul. Plaskowiec Skoczów Właściciel Andrzej Fajer tel. (33) biuro@anfa.pl sieć telekomunikacyjna prawdopodobny brak sieci na terenie opracowania P4 Sp. z o.o. Biuro Regionalne Katowice ul. Murckowska Katowice POLKOMTEL Sp. z o.o. ul. Konstruktorska Warszawa Wodociągi Ziemi Cieszyńskiej Sp. z o. o. ul. Myśliwska Ustroń Wiesław Padło wieslaw.padlo@play.pl Marcin Majchrzak tel ATEM POLSKA Sp. z o.o. Ul. Francuska Katowice Piotr Gawor tel p.gawor@atem.com.pl Prezes Zarządu Janusz Stec Osoba do kontaktu: Grzegorz Halama tel. (33) g_halama@op.pl sieć telekomunikacyjna sieć telekomunikacyjna sieć wodociągowa sieć kanalizacji sanitarnej Tab.5 Dane teleadresowe dotyczące gestorów sieci uzbrojenia terenu. str.18

19 5. Przekazanie materiałów wynikowych oraz implementacja baz 5.1 Rezultatem wykonanych w ramach przedmiotu zamówienia prac będą zharmonizowane bazy danych, stanowiące podstawę do generowania standardowego opracowania kartograficznego, jakim jest mapa zasadnicza. Przekazanie przyjętych w odbiorach częściowych baz nastąpi w formie operatu technicznego, który należy opracować i przekazać do Starosty Cieszyńskiego zgodnie z przepisami 71 rozporządzenia w sprawie standardów. Operat techniczny powinien zawierać również: a) uzgodnienie listy materiałów zasobu wydanych do zgłoszenia pracy geodezyjnej, b) dziennik robót z chronologicznymi wpisami dotyczącymi pobrań danych z PZGiK oraz uzgodnień z Inspektorem Nadzoru i Zamawiającym, dokonanych w trakcie realizacji przedmiotu zamówienia, c) raport z analizy materiałów źródłowych pod kątem przydatności i możliwości ich wykorzystania w przedmiotowej pracy, d) raport rozbieżności z analizy materiałów źródłowych wraz z końcowymi ustaleniami, e) dokumentację do aktualizacji bazy danych ewidencji gruntów i budynków, f) protokół kontroli wewnętrznej, o którym mowa w punkcie IV ust warunków technicznych, g) pisemne uzgodnienia z Inspektorem Nadzoru, h) inne dokumenty o charakterze pomocniczym, w tym dane pomiarowe pozyskane z operatów technicznych w formie warstwy Pikiety (lub pliku ASCII o strukturze Nr X Y H ID_Mat_Zas ), i) oryginalne nośniki z wydanymi bazami danych mapy numerycznej, j) dokumenty branżowe, na podstawie których wprowadzono przebieg sieci w oparciu o informacje od gestorów poszczególnych sieci (w tym skalibrowane rastry w formacie geotiff i evr wraz z raportami kalibracji), k) dane powstałe w ramach wywiadu terenowego warstwa programu EWMAPA Wywiad_terenowy lub w innym formacie uzgodnionym z Zamawiającym, l) nośnik pamięci zewnętrznej/dvd zawierający bazy w formie plików GML, katalogów obiektów zgodnych z uzgodnioną strukturą danych programu EWMAPA oraz pliki zeskanowanych operatów technicznych, m) opracowane arkusze map zasadniczych w formacie PDF. 5.2 Pozytywny protokół odbioru częściowego III etapu, będzie podstawą implementacji ostatecznie zredagowanej bazy danych do oprogramowania Zamawiającego (wersja oprogramowania aktualna na 20 dni przed zakończeniem prac). 5.3 Wykonawca dokona bezstratnej implementacji baz danych będących przedmiotem zamówienia przy udziale Zamawiającego w siedzibie Starostwa Powiatowego w Cieszynie oraz sporządzi raporty kontrolne potwierdzające poprawność realizacji przedmiotu zamówienia. Pozytywny wynik kontroli będzie podstawą do spisania protokołu końcowego. Cieszyn, dnia 18 lipca 2016 r. str.19
