1 BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO - SOCJALNYM ORAZ PRZEDŁUśENIE NABRZEśA SŁUPSKIEGO W DARŁOWIE E T A P I SPECYFIKACJA TECHNICZNA BRANśA ELEKTRYCZNA Inwestor: Gmina Miasto Darłowo siedziba: Urząd Miasta Darłowo Pl. Tadeusza Kościuszki Darłowo Adres inwestycji: Port Darłowo, nr działek 41/5, 84/2, 171, 146, 174/17, 174/18, 174/19, 345/13, 346/1, 346/2; obręb 2 m. Darłowo Nr proj.: Funkcja Imię i nazwisko, uprawnienia budowlane Podpis Opracował mgr inŝ. Krzysztof Jankowski Szczecin, maj 2011 r.

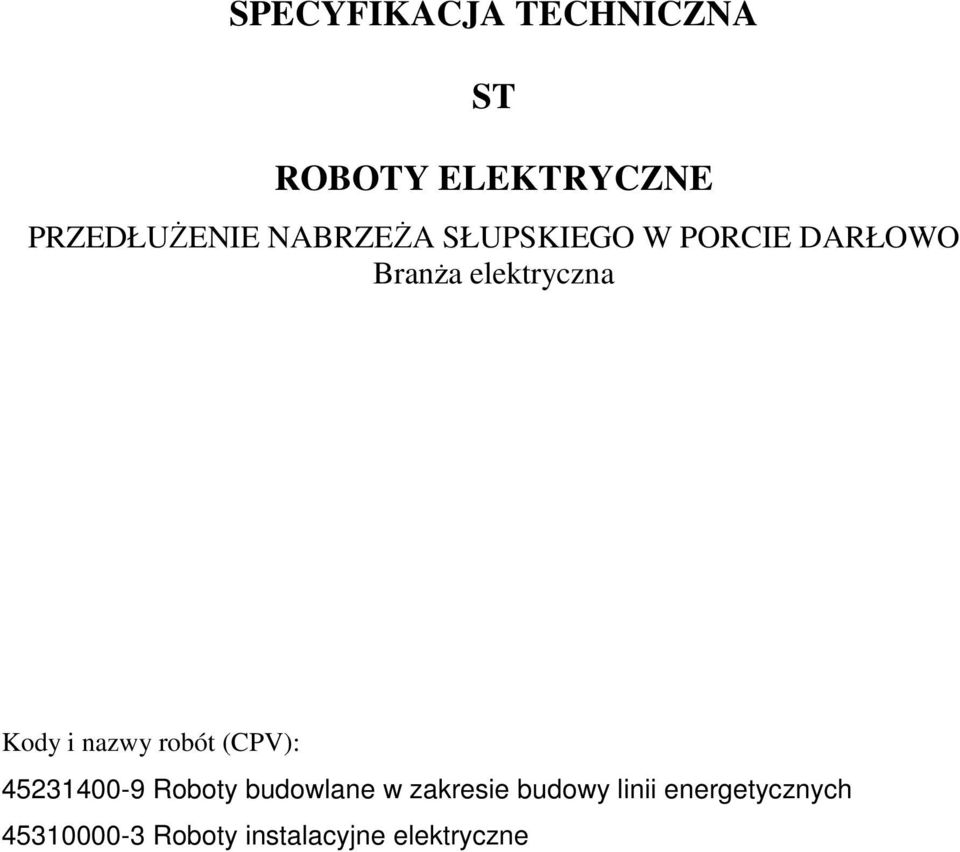

2 SPECYFIKACJA TECHNICZNA ST ROBOTY ELEKTRYCZNE Kody i nazwy robót (CPV): Roboty budowlane w zakresie budowy linii energetycznych Roboty instalacyjne elektryczne

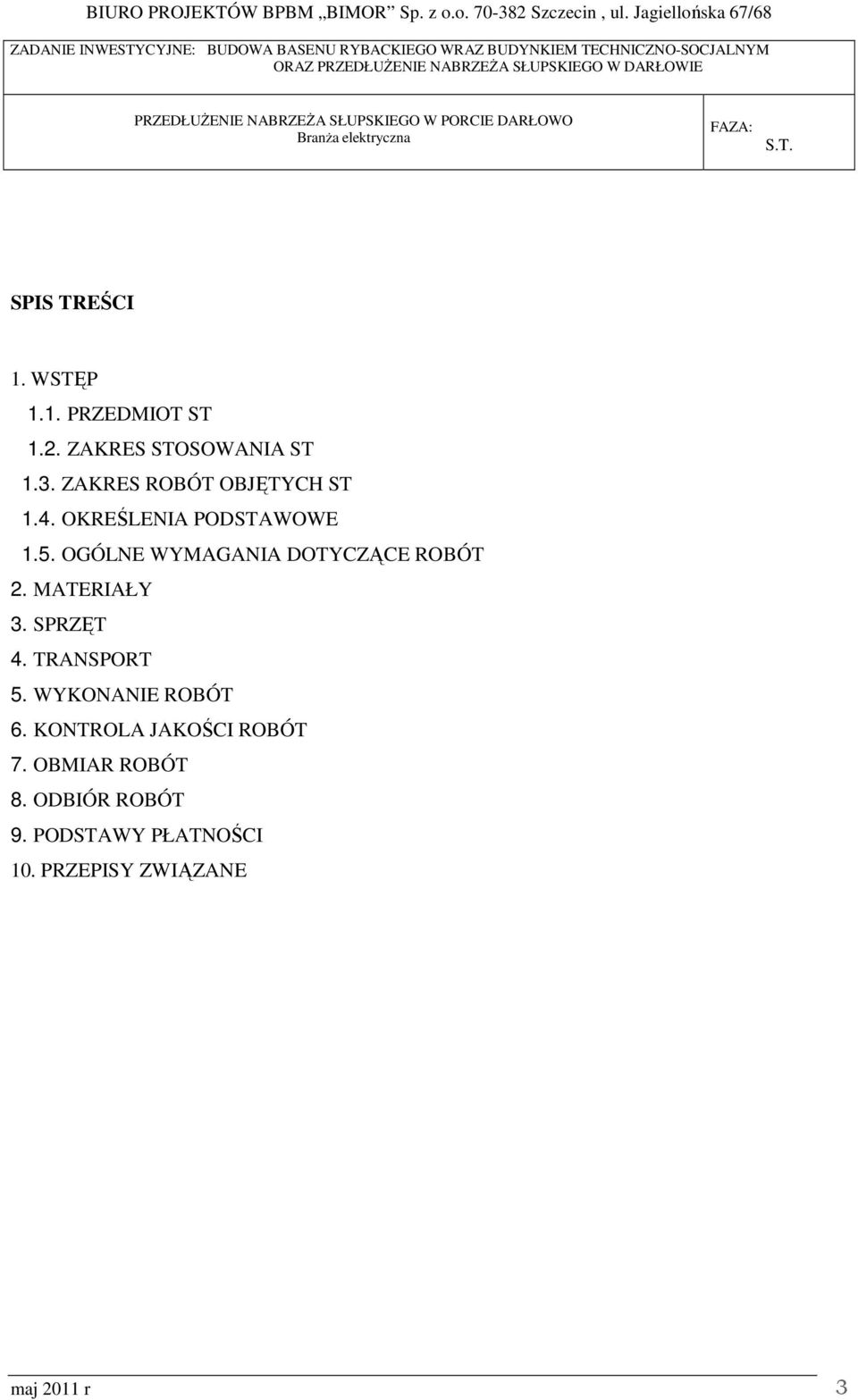

3 SPIS TREŚCI 1. WSTĘP 1.1. PRZEDMIOT ST 1.2. ZAKRES STOSOWANIA ST 1.3. ZAKRES ROBÓT OBJĘTYCH ST 1.4. OKREŚLENIA PODSTAWOWE 1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWY PŁATNOŚCI 10. PRZEPISY ZWIĄZANE maj 2011 r 3

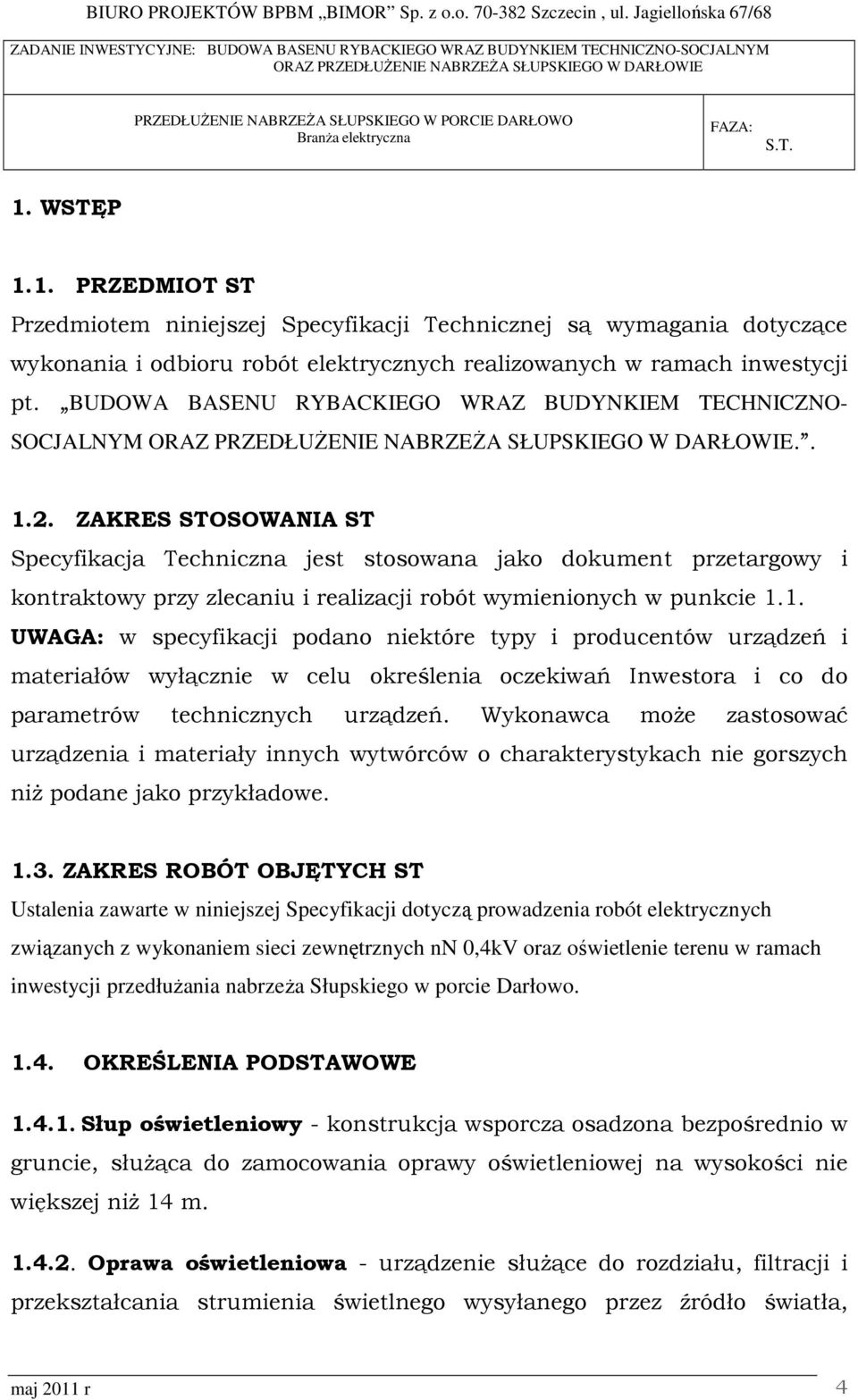

4 1. WSTĘP 1.1. PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót elektrycznych realizowanych w ramach inwestycji pt. BUDOWA BASENU RYBACKIEGO WRAZ BUDYNKIEM TECHNICZNO- SOCJALNYM ZAKRES STOSOWANIA ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1. UWAGA: w specyfikacji podano niektóre typy i producentów urządzeń i materiałów wyłącznie w celu określenia oczekiwań Inwestora i co do parametrów technicznych urządzeń. Wykonawca moŝe zastosować urządzenia i materiały innych wytwórców o charakterystykach nie gorszych niŝ podane jako przykładowe ZAKRES ROBÓT OBJĘTYCH ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót elektrycznych związanych z wykonaniem sieci zewnętrznych nn 0,4kV oraz oświetlenie terenu w ramach inwestycji przedłuŝania nabrzeŝa Słupskiego w porcie Darłowo OKREŚLENIA PODSTAWOWE Słup oświetleniowy - konstrukcja wsporcza osadzona bezpośrednio w gruncie, słuŝąca do zamocowania oprawy oświetleniowej na wysokości nie większej niŝ 14 m Oprawa oświetleniowa - urządzenie słuŝące do rozdziału, filtracji i przekształcania strumienia świetlnego wysyłanego przez źródło światła, maj 2011 r 4

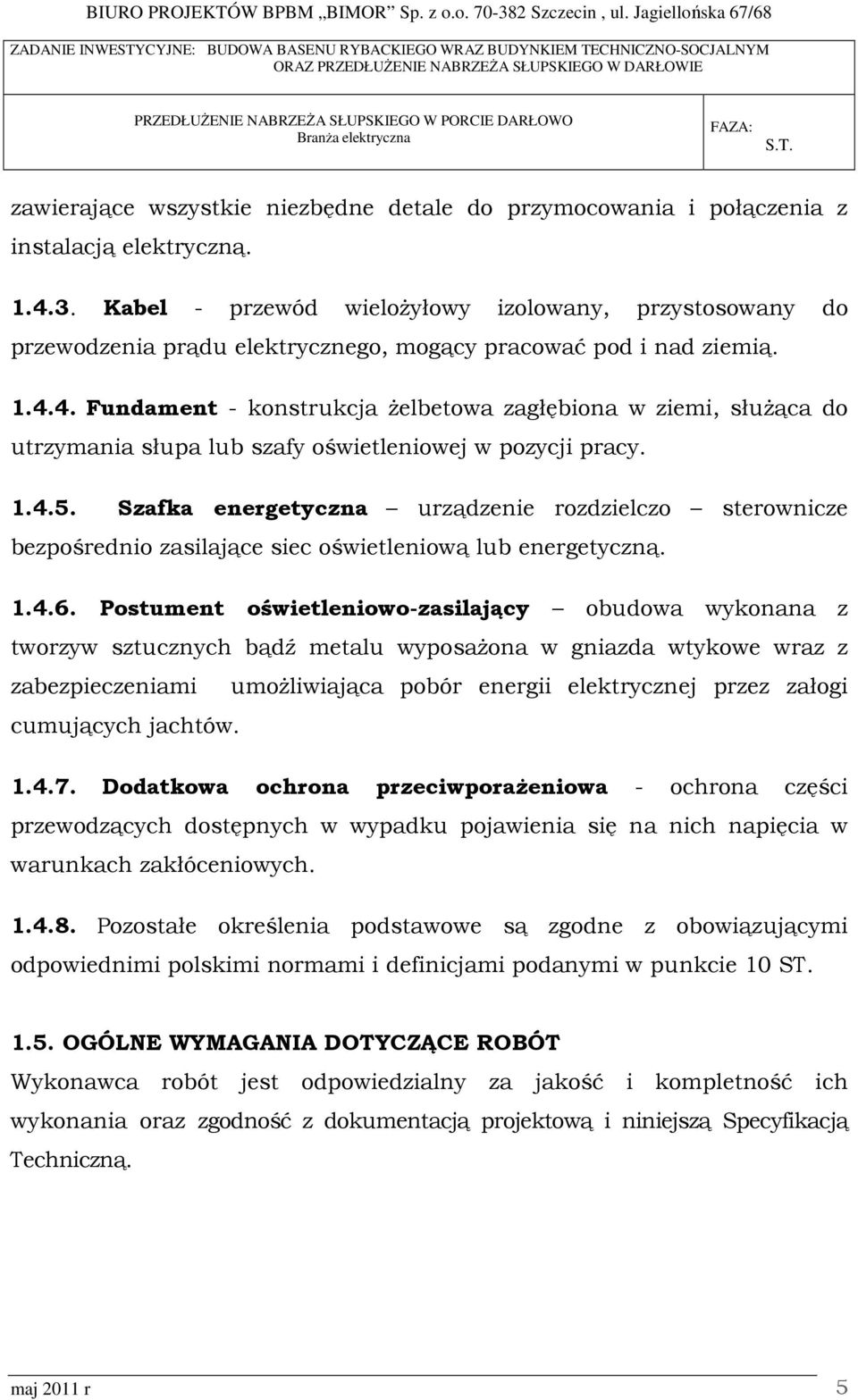

5 zawierające wszystkie niezbędne detale do przymocowania i połączenia z instalacją elektryczną Kabel - przewód wieloŝyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Fundament - konstrukcja Ŝelbetowa zagłębiona w ziemi, słuŝąca do utrzymania słupa lub szafy oświetleniowej w pozycji pracy Szafka energetyczna urządzenie rozdzielczo sterownicze bezpośrednio zasilające siec oświetleniową lub energetyczną Postument oświetleniowo-zasilający obudowa wykonana z tworzyw sztucznych bądź metalu wyposaŝona w gniazda wtykowe wraz z zabezpieczeniami umoŝliwiająca pobór energii elektrycznej przez załogi cumujących jachtów Dodatkowa ochrona przeciwporaŝeniowa - ochrona części przewodzących dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych Pozostałe określenia podstawowe są zgodne z obowiązującymi odpowiednimi polskimi normami i definicjami podanymi w punkcie 10 ST OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość i kompletność ich wykonania oraz zgodność z dokumentacją projektową i niniejszą Specyfikacją Techniczną. maj 2011 r 5

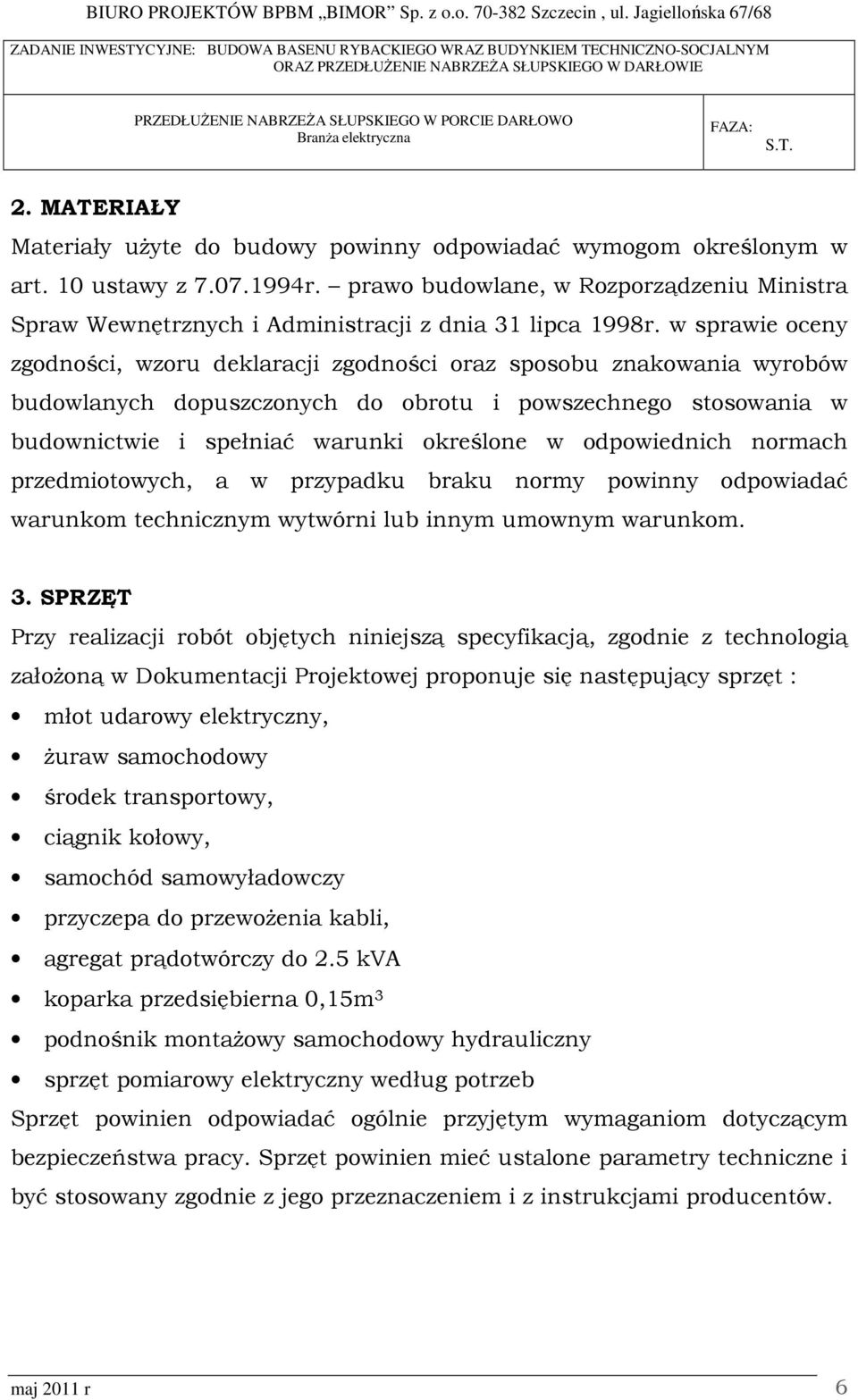

6 2. MATERIAŁY Materiały uŝyte do budowy powinny odpowiadać wymogom określonym w art. 10 ustawy z r. prawo budowlane, w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998r. w sprawie oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie i spełniać warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. 3. SPRZĘT Przy realizacji robót objętych niniejszą specyfikacją, zgodnie z technologią załoŝoną w Dokumentacji Projektowej proponuje się następujący sprzęt : młot udarowy elektryczny, Ŝuraw samochodowy środek transportowy, ciągnik kołowy, samochód samowyładowczy przyczepa do przewoŝenia kabli, agregat prądotwórczy do 2.5 kva koparka przedsiębierna 0,15m 3 podnośnik montaŝowy samochodowy hydrauliczny sprzęt pomiarowy elektryczny według potrzeb Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom dotyczącym bezpieczeństwa pracy. Sprzęt powinien mieć ustalone parametry techniczne i być stosowany zgodnie z jego przeznaczeniem i z instrukcjami producentów. maj 2011 r 6

7 4. TRANSPORT Środki i urządzenia transportowe powinny być przystosowane do transportu materiałów, elementów odpowiednio do danego rodzaju robót. W czasie transportu przedmioty powinny być zabezpieczone przed przemieszczaniem i uszkodzeniem. Kable naleŝy przewozić w bębnach, z wyjątkiem krótkich odcinków dopuszczonych do przewoŝenia w kręgach o masie kabla w kręgu do 80 kg; temperatura otoczenia w czasie transportu kabli nie powinna być niŝsza niŝ 4 o C. Bębny z kablami przewoŝone w skrzyniach samochodowych powinny być ustawione na krawędziach tarcz a tarcze bębnów przymocowane do dna skrzyni. Umieszczanie i zdejmowanie bębnów z samochodu tylko za pomocą Ŝurawia. 5. WYKONYWANIE ROBÓT Wykonawca przedstawi Inwestorowi do akceptacji projekt organizacji i harmonogram robót uwzględniając wszystkie warunki w jakich będą wykonywane roboty. Wykonawca pokryje wszystkie opłaty związane z wykonaniem robót jak lokalizacje i identyfikacje urządzeń w ziemi. Wszystkie roboty muszą być wykonywane przez wykwalifikowanych pracowników, stosownie do rodzaju robót i kierowane przez osoby posiadające stosowne uprawnienia wymagane przez Prawo Budowlane i przepisy resortowe MontaŜ linii kablowych Trasowanie linii kablowych musi być wykonane przez uprawnioną jednostkę wykonawstwa geodezyjnego. Szerokość wykopu w dnie musi być odpowiednia do ilości i średnicy układanych kabli zgodnie z normą i nie moŝe być mniejsza niŝ 0,4m. Zmiany maj 2011 r 7

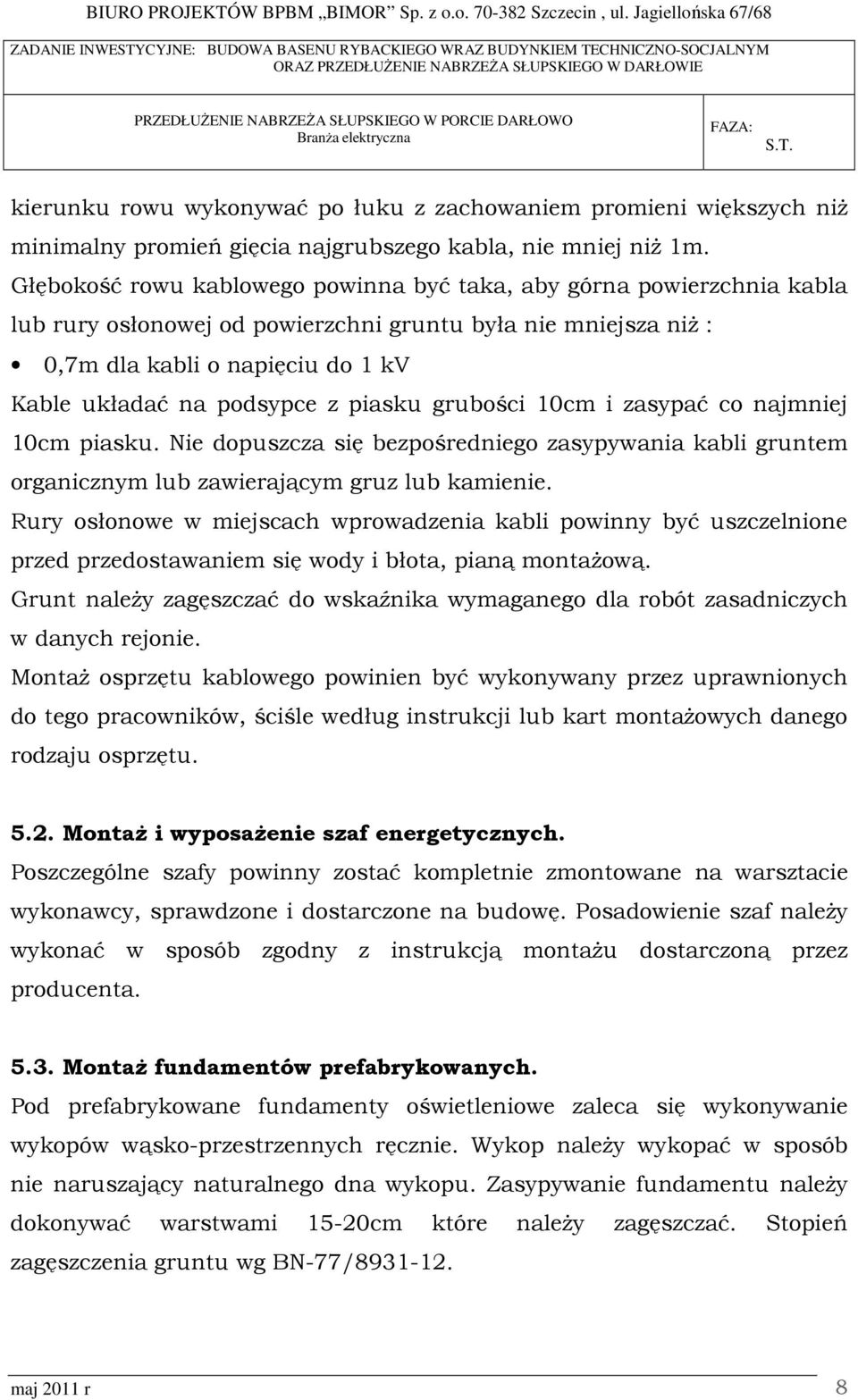

8 kierunku rowu wykonywać po łuku z zachowaniem promieni większych niŝ minimalny promień gięcia najgrubszego kabla, nie mniej niŝ 1m. Głębokość rowu kablowego powinna być taka, aby górna powierzchnia kabla lub rury osłonowej od powierzchni gruntu była nie mniejsza niŝ : 0,7m dla kabli o napięciu do 1 kv Kable układać na podsypce z piasku grubości 10cm i zasypać co najmniej 10cm piasku. Nie dopuszcza się bezpośredniego zasypywania kabli gruntem organicznym lub zawierającym gruz lub kamienie. Rury osłonowe w miejscach wprowadzenia kabli powinny być uszczelnione przed przedostawaniem się wody i błota, pianą montaŝową. Grunt naleŝy zagęszczać do wskaźnika wymaganego dla robót zasadniczych w danych rejonie. MontaŜ osprzętu kablowego powinien być wykonywany przez uprawnionych do tego pracowników, ściśle według instrukcji lub kart montaŝowych danego rodzaju osprzętu MontaŜ i wyposaŝenie szaf energetycznych. Poszczególne szafy powinny zostać kompletnie zmontowane na warsztacie wykonawcy, sprawdzone i dostarczone na budowę. Posadowienie szaf naleŝy wykonać w sposób zgodny z instrukcją montaŝu dostarczoną przez producenta MontaŜ fundamentów prefabrykowanych. Pod prefabrykowane fundamenty oświetleniowe zaleca się wykonywanie wykopów wąsko-przestrzennych ręcznie. Wykop naleŝy wykopać w sposób nie naruszający naturalnego dna wykopu. Zasypywanie fundamentu naleŝy dokonywać warstwami 15-20cm które naleŝy zagęszczać. Stopień zagęszczenia gruntu wg BN-77/ maj 2011 r 8

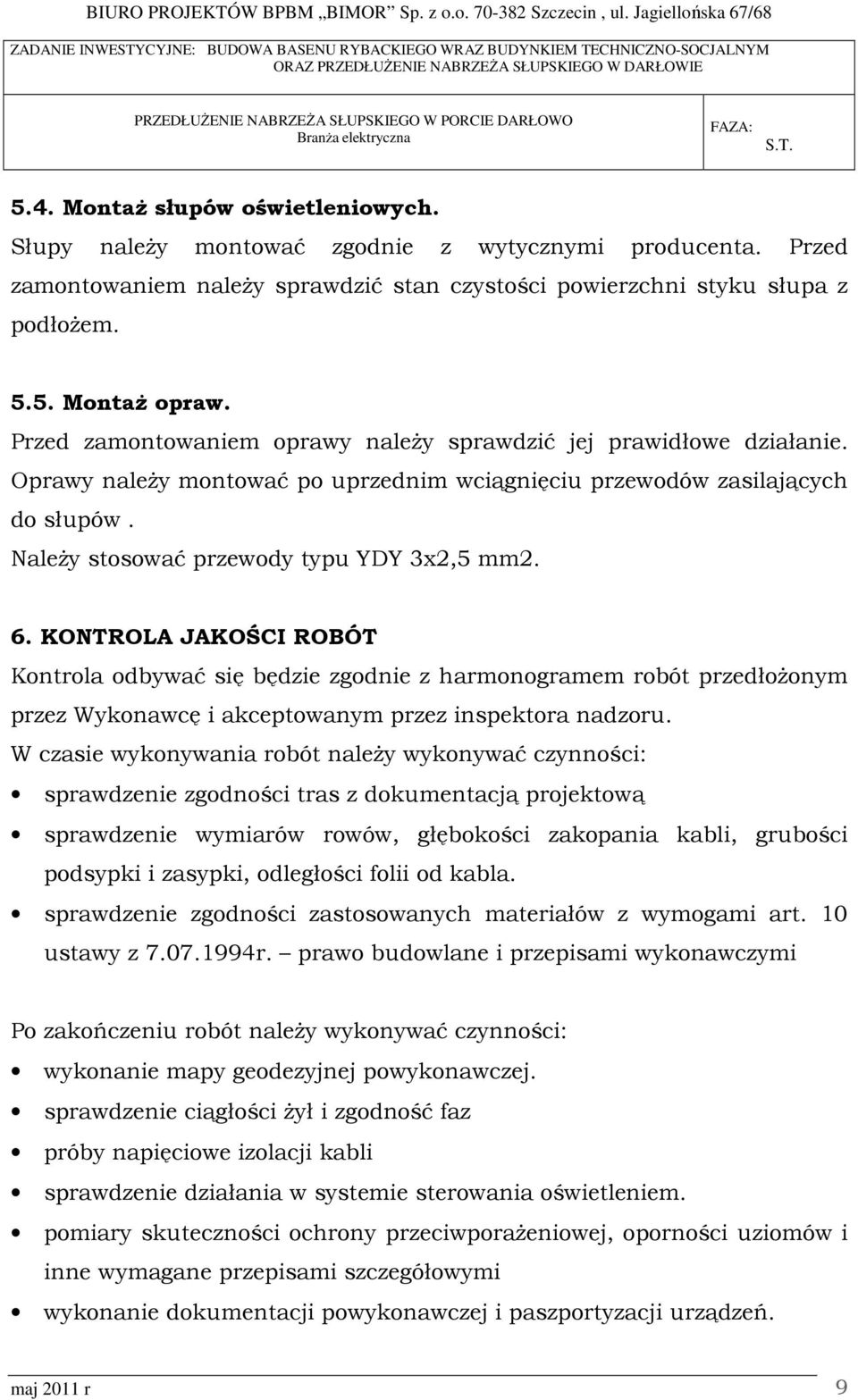

9 5.4. MontaŜ słupów oświetleniowych. Słupy naleŝy montować zgodnie z wytycznymi producenta. Przed zamontowaniem naleŝy sprawdzić stan czystości powierzchni styku słupa z podłoŝem MontaŜ opraw. Przed zamontowaniem oprawy naleŝy sprawdzić jej prawidłowe działanie. Oprawy naleŝy montować po uprzednim wciągnięciu przewodów zasilających do słupów. NaleŜy stosować przewody typu YDY 3x2,5 mm2. 6. KONTROLA JAKOŚCI ROBÓT Kontrola odbywać się będzie zgodnie z harmonogramem robót przedłoŝonym przez Wykonawcę i akceptowanym przez inspektora nadzoru. W czasie wykonywania robót naleŝy wykonywać czynności: sprawdzenie zgodności tras z dokumentacją projektową sprawdzenie wymiarów rowów, głębokości zakopania kabli, grubości podsypki i zasypki, odległości folii od kabla. sprawdzenie zgodności zastosowanych materiałów z wymogami art. 10 ustawy z r. prawo budowlane i przepisami wykonawczymi Po zakończeniu robót naleŝy wykonywać czynności: wykonanie mapy geodezyjnej powykonawczej. sprawdzenie ciągłości Ŝył i zgodność faz próby napięciowe izolacji kabli sprawdzenie działania w systemie sterowania oświetleniem. pomiary skuteczności ochrony przeciwporaŝeniowej, oporności uziomów i inne wymagane przepisami szczegółowymi wykonanie dokumentacji powykonawczej i paszportyzacji urządzeń. maj 2011 r 9

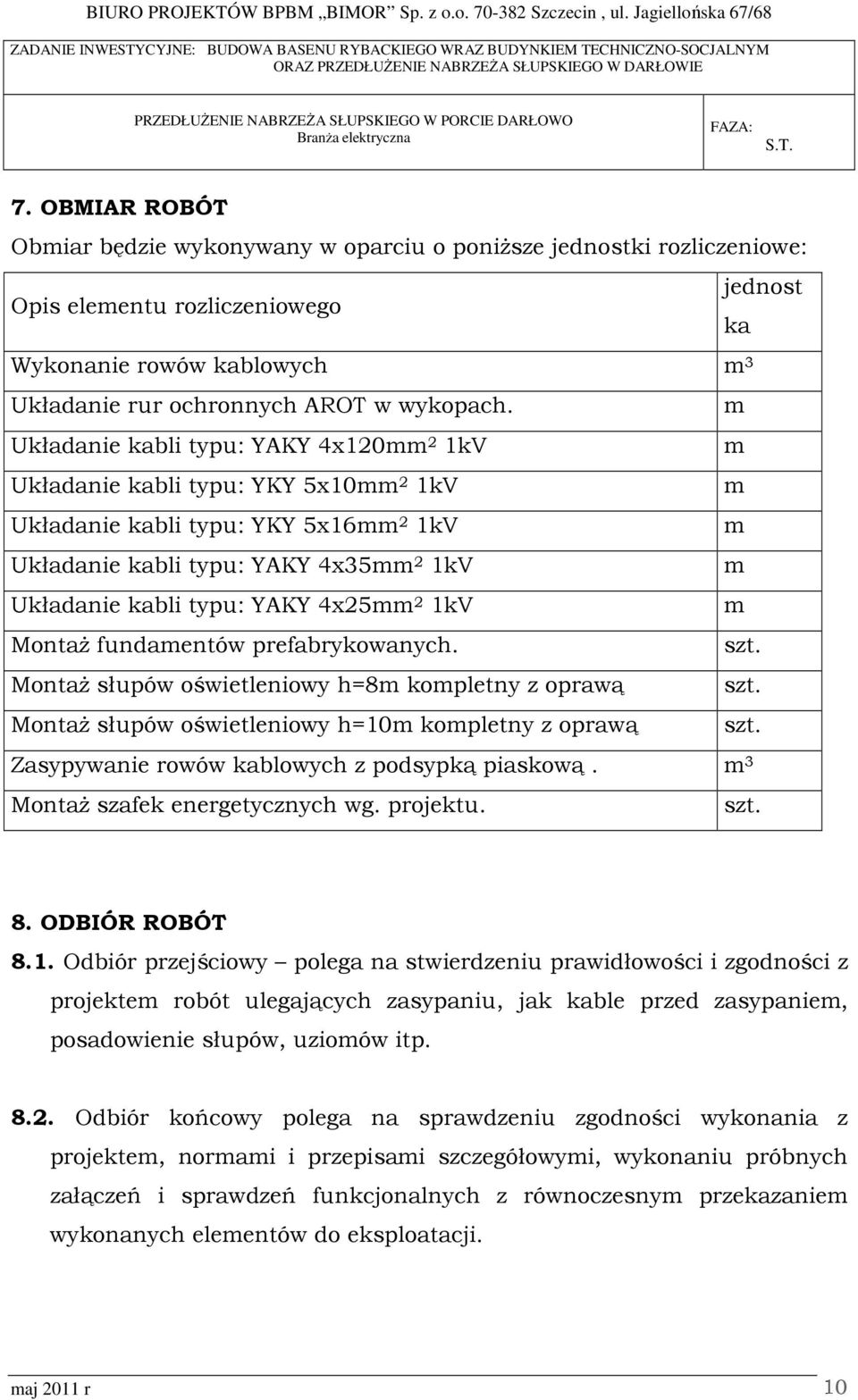

10 7. OBMIAR ROBÓT Obmiar będzie wykonywany w oparciu o poniŝsze jednostki rozliczeniowe: Opis elementu rozliczeniowego jednost ka Wykonanie rowów kablowych m 3 Układanie rur ochronnych AROT w wykopach. m Układanie kabli typu: YAKY 4x120mm 2 1kV m Układanie kabli typu: YKY 5x10mm 2 1kV m Układanie kabli typu: YKY 5x16mm 2 1kV m Układanie kabli typu: YAKY 4x35mm 2 1kV m Układanie kabli typu: YAKY 4x25mm 2 1kV m MontaŜ fundamentów prefabrykowanych. szt. MontaŜ słupów oświetleniowy h=8m kompletny z oprawą szt. MontaŜ słupów oświetleniowy h=10m kompletny z oprawą szt. Zasypywanie rowów kablowych z podsypką piaskową. m 3 MontaŜ szafek energetycznych wg. projektu. szt. 8. ODBIÓR ROBÓT 8.1. Odbiór przejściowy polega na stwierdzeniu prawidłowości i zgodności z projektem robót ulegających zasypaniu, jak kable przed zasypaniem, posadowienie słupów, uziomów itp Odbiór końcowy polega na sprawdzeniu zgodności wykonania z projektem, normami i przepisami szczegółowymi, wykonaniu próbnych załączeń i sprawdzeń funkcjonalnych z równoczesnym przekazaniem wykonanych elementów do eksploatacji. maj 2011 r 10

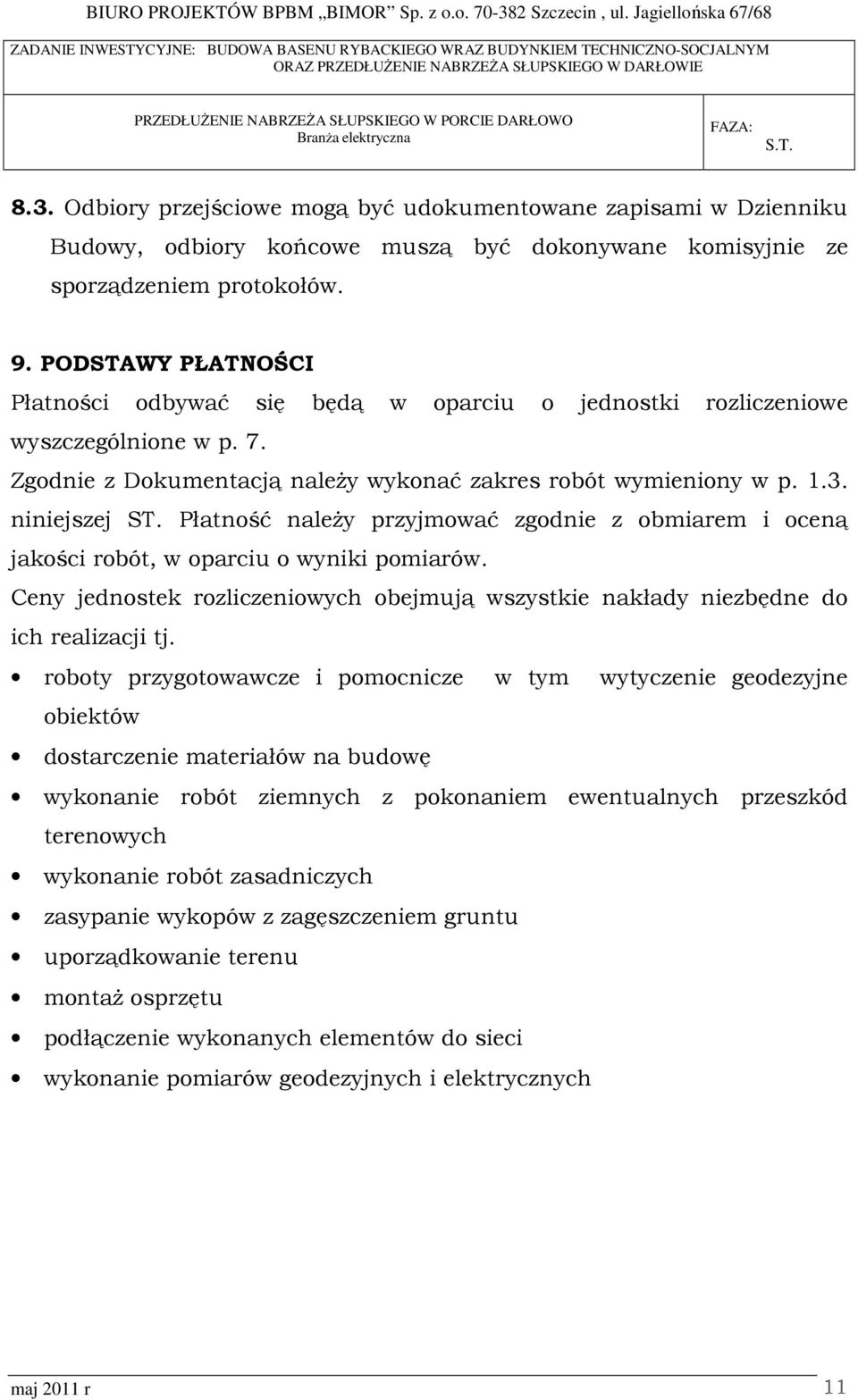

11 8.3. Odbiory przejściowe mogą być udokumentowane zapisami w Dzienniku Budowy, odbiory końcowe muszą być dokonywane komisyjnie ze sporządzeniem protokołów. 9. PODSTAWY PŁATNOŚCI Płatności odbywać się będą w oparciu o jednostki rozliczeniowe wyszczególnione w p. 7. Zgodnie z Dokumentacją naleŝy wykonać zakres robót wymieniony w p niniejszej ST. Płatność naleŝy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów. Ceny jednostek rozliczeniowych obejmują wszystkie nakłady niezbędne do ich realizacji tj. roboty przygotowawcze i pomocnicze w tym wytyczenie geodezyjne obiektów dostarczenie materiałów na budowę wykonanie robót ziemnych z pokonaniem ewentualnych przeszkód terenowych wykonanie robót zasadniczych zasypanie wykopów z zagęszczeniem gruntu uporządkowanie terenu montaŝ osprzętu podłączenie wykonanych elementów do sieci wykonanie pomiarów geodezyjnych i elektrycznych maj 2011 r 11

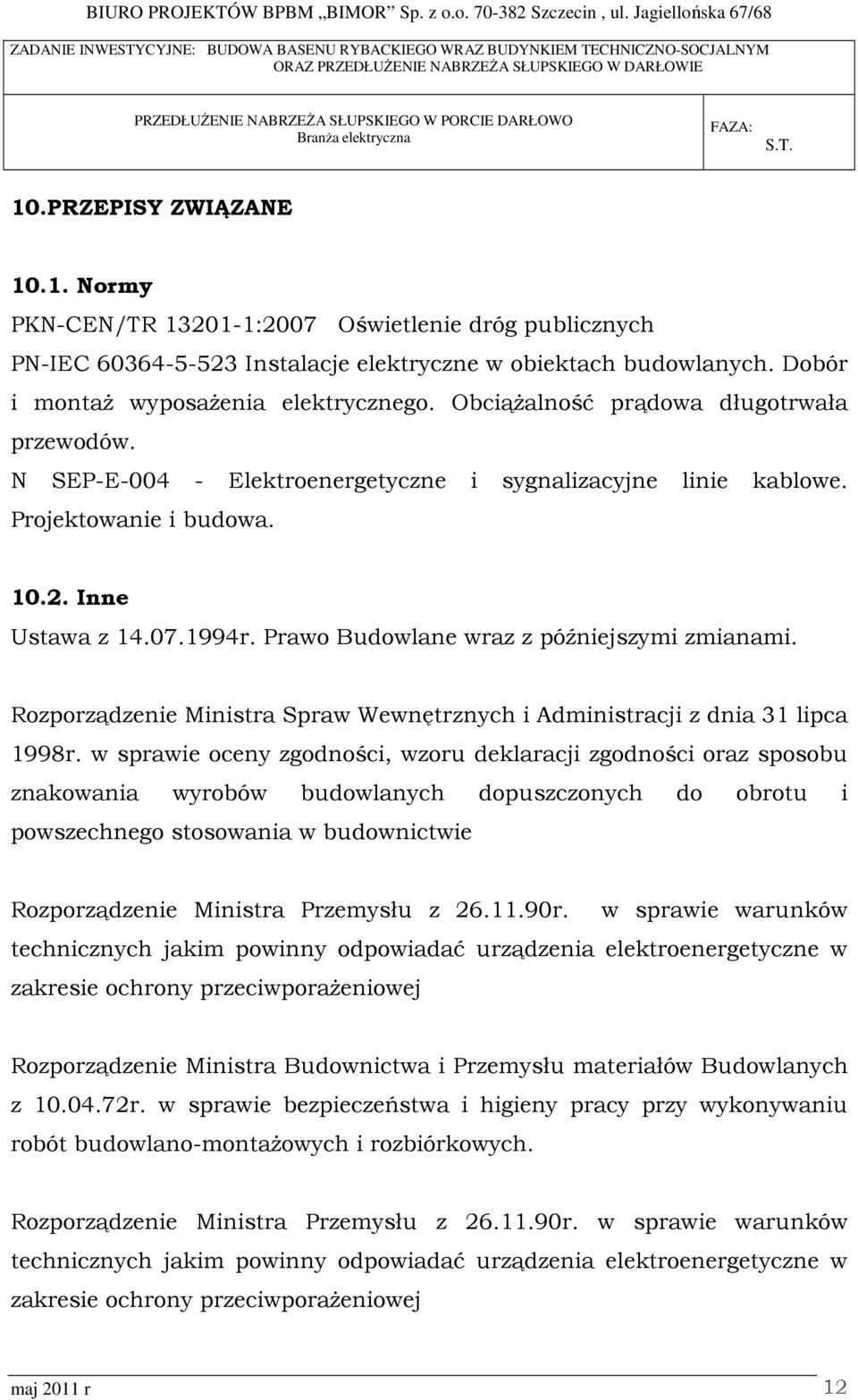

12 10.PRZEPISY ZWIĄZANE Normy PKN-CEN/TR :2007 Oświetlenie dróg publicznych PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. N SEP-E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Inne Ustawa z r. Prawo Budowlane wraz z późniejszymi zmianami. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998r. w sprawie oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie Rozporządzenie Ministra Przemysłu z r. w sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej Rozporządzenie Ministra Budownictwa i Przemysłu materiałów Budowlanych z r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych. Rozporządzenie Ministra Przemysłu z r. w sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej maj 2011 r 12

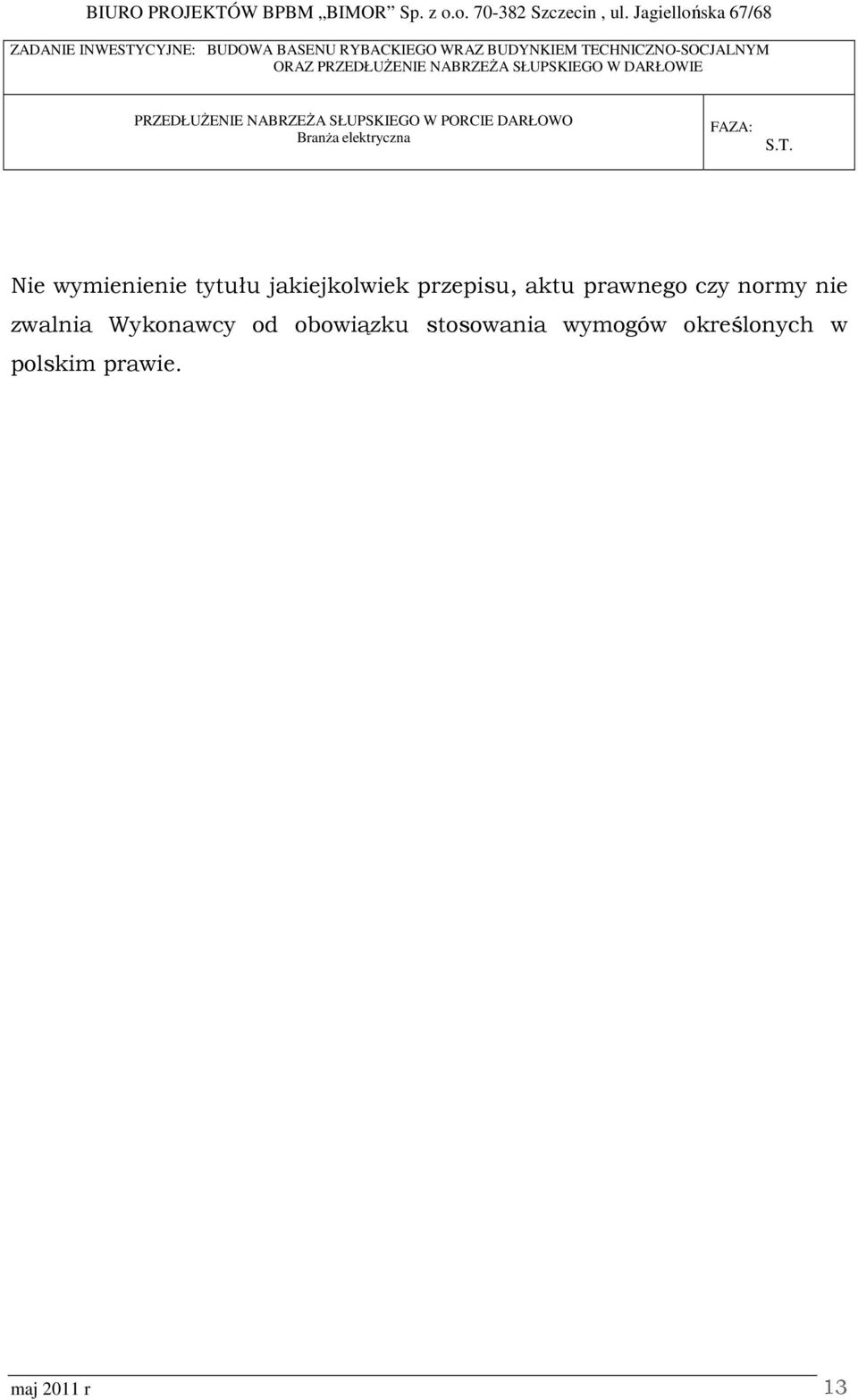

13 Nie wymienienie tytułu jakiejkolwiek przepisu, aktu prawnego czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych w polskim prawie. maj 2011 r 13
