OŚWIETLENIE ULICZNE I DROGOWE

Transkrypt

1 OŚWIETLENIE ULICZNE I DROGOWE

2 Projektować doskonale. Tworzyć spójnie. Oferować wszechstronnie. Trafiać precyzyjnie.

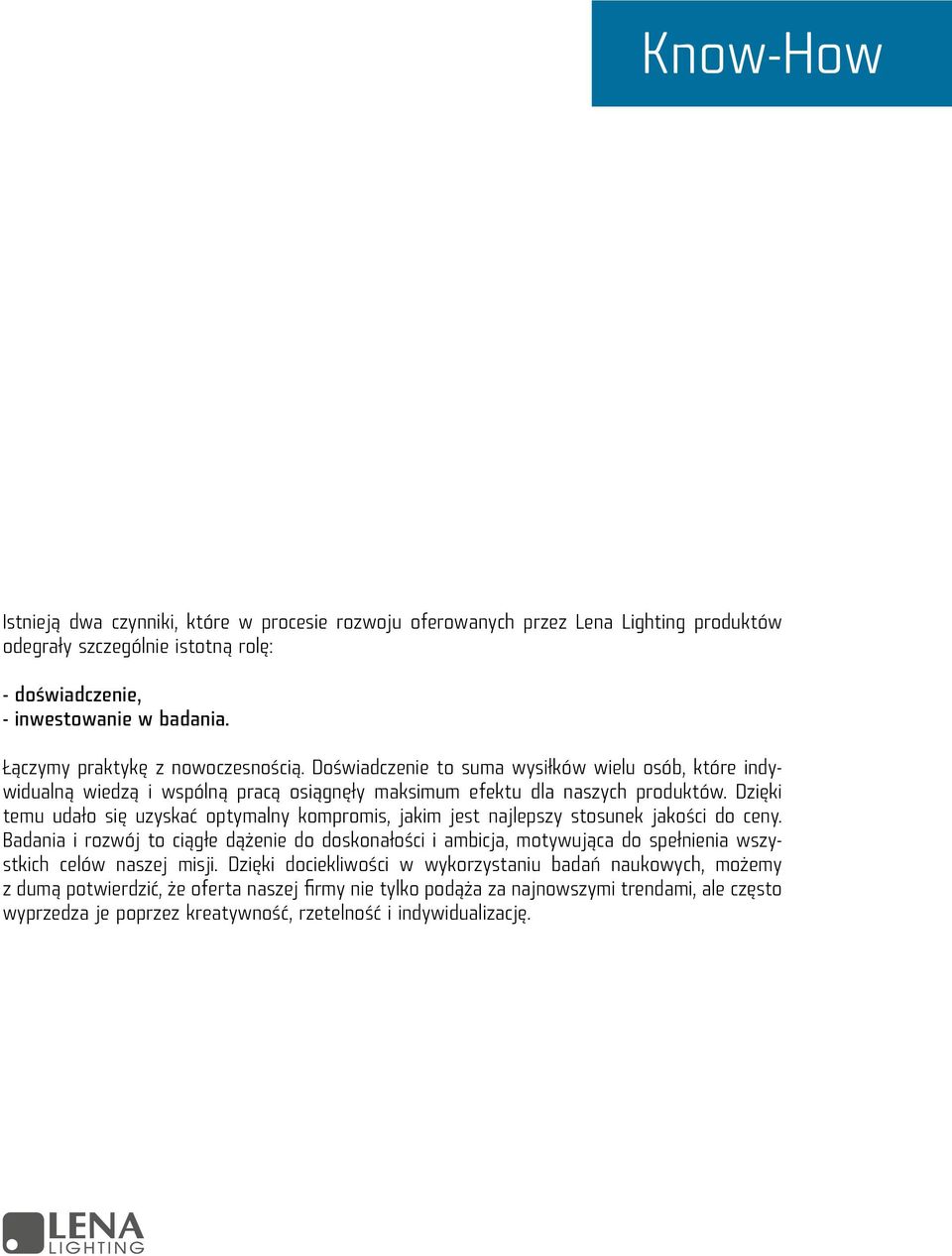

3 Know-How Istnieją dwa czynniki, które w procesie rozwoju oferowanych przez Lena Lighting produktów odegrały szczególnie istotną rolę: - doświadczenie, - inwestowanie w badania. Łączymy praktykę z nowoczesnością. Doświadczenie to suma wysiłków wielu osób, które indywidualną wiedzą i wspólną pracą osiągnęły maksimum efektu dla naszych produktów. Dzięki temu udało się uzyskać optymalny kompromis, jakim jest najlepszy stosunek jakości do ceny. Badania i rozwój to ciągłe dążenie do doskonałości i ambicja, motywująca do spełnienia wszystkich celów naszej misji. Dzięki dociekliwości w wykorzystaniu badań naukowych, możemy z dumą potwierdzić, że oferta naszej firmy nie tylko podąża za najnowszymi trendami, ale często wyprzedza je poprzez kreatywność, rzetelność i indywidualizację.

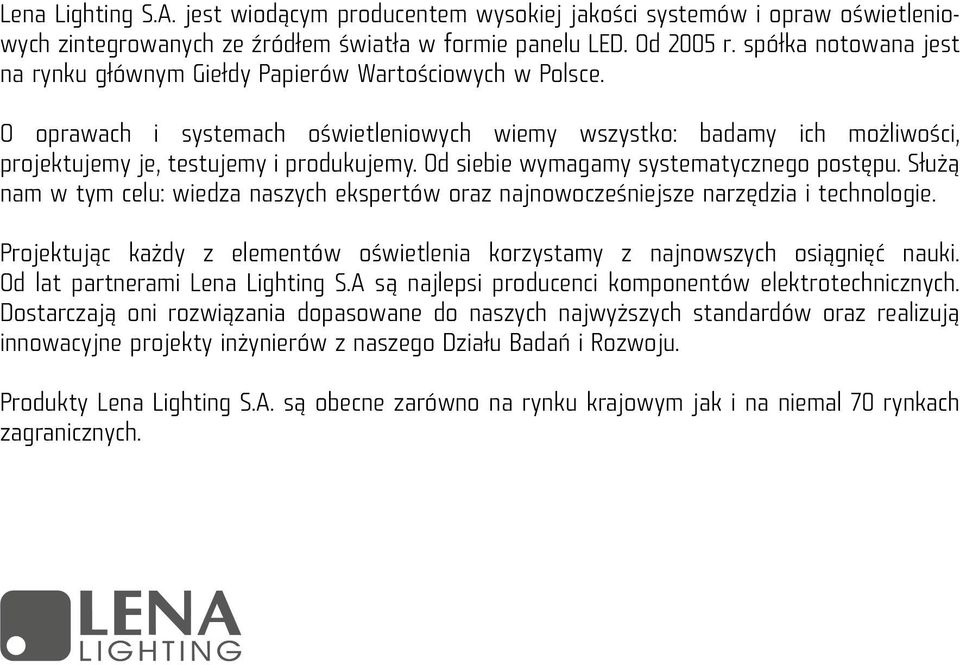

4 Lena Lighting S.A. jest wiodącym producentem wysokiej jakości systemów i opraw oświetleniowych zintegrowanych ze źródłem światła w formie panelu LED. Od 2005 r. spółka notowana jest na rynku głównym Giełdy Papierów Wartościowych w Polsce. O oprawach i systemach oświetleniowych wiemy wszystko: badamy ich możliwości, projektujemy je, testujemy i produkujemy. Od siebie wymagamy systematycznego postępu. Służą nam w tym celu: wiedza naszych ekspertów oraz najnowocześniejsze narzędzia i technologie. Projektując każdy z elementów oświetlenia korzystamy z najnowszych osiągnięć nauki. Od lat partnerami Lena Lighting S.A są najlepsi producenci komponentów elektrotechnicznych. Dostarczają oni rozwiązania dopasowane do naszych najwyższych standardów oraz realizują innowacyjne projekty inżynierów z naszego Działu Badań i Rozwoju. Produkty Lena Lighting S.A. są obecne zarówno na rynku krajowym jak i na niemal 70 rynkach zagranicznych.

5

6 CORONA ROAD LED Uniwersalna oprawa LED do oświetlania autostrad, dróg szybkiego ruchu, dróg krajowych oraz placów i parkingów zewnętrznych. W oprawie zastosowano kierunkowe matryce soczewkowe wykonane z PMMA, dzięki którym możliwe jest uzyskanie rozsyłu światła spełniającego klasy oświetleniowe określone w normie PN EN Przeznaczona jest do montażu szczytowego na słupie lub bocznego na wysięgniku. Obudowa oprawy to odlew aluminium wykonany w technologii wysokociśnieniowej. Oprawa charakteryzuje się bardzo wysokim stopniem szczelności IP66 oraz odpornością na udary mechaniczne IK08 (wandaloodporność). Oprawa dostępna jest w wersjach z: reduktorem mocy, zasilaczem DALI, szybą hartowaną, dodatkowym zabezpieczeniem przepięciowym do 10kV oraz urządzeniem wyrównującym ciśnienie w obudowie. CHARAKTERYSTYKA Źródło światła: matryca LED GO! Moc: 144W, 96W, 48W Szczelność oprawy: IP66 Odporność na uderzenia: IK08 Klasa ochrony: I, II Montaż: boczny do wysięgnika, szczytowy do słupa Średnica montażu: 60 mm lub 76 mm Regulacja kąta pochyłu: 0 0, 5 0, 10 0,

7 OŚWIETLENIE ULICZNE I DROGOWE 7

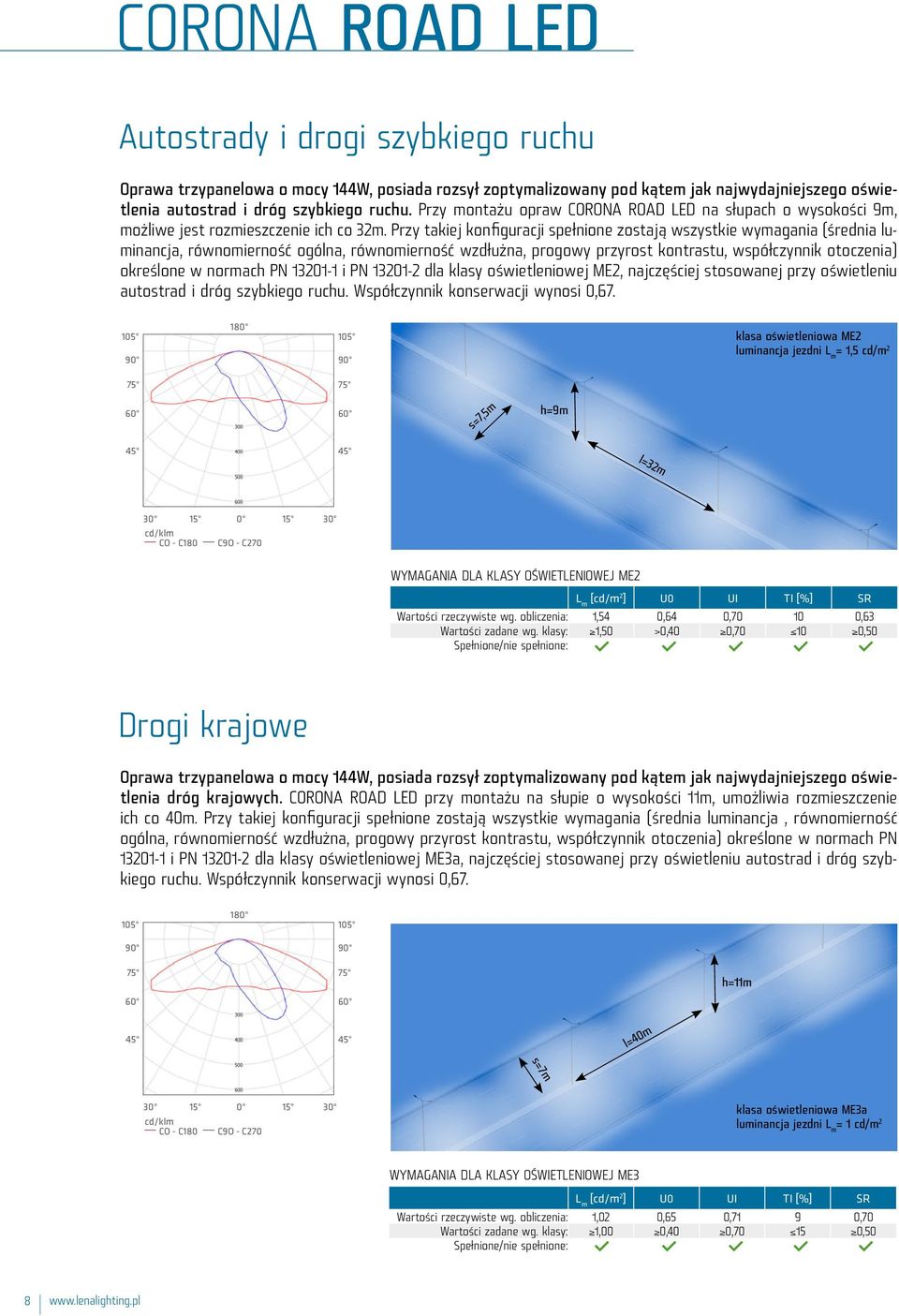

8 l=32m CORONA ROAD LED Autostrady i drogi szybkiego ruchu Oprawa trzypanelowa o mocy 144W, posiada rozsył zoptymalizowany pod kątem jak najwydajniejszego oświetlenia autostrad i dróg szybkiego ruchu. Przy montażu opraw CORONA ROAD LED na słupach o wysokości 9m, możliwe jest rozmieszczenie ich co 32m. Przy takiej konfiguracji spełnione zostają wszystkie wymagania (średnia luminancja, równomierność ogólna, równomierność wzdłużna, progowy przyrost kontrastu, współczynnik otoczenia) określone w normach PN i PN dla klasy oświetleniowej ME2, najczęściej stosowanej przy oświetleniu autostrad i dróg szybkiego ruchu. Współczynnik konserwacji wynosi 0, klasa oświetleniowa ME2 luminancja jezdni L m = 1,5 cd/m 2 s=7,5m h=9m cd/klm CO - C180 C9O - C270 WYMAGANIA DLA KLASY OŚWIETLENIOWEJ ME2 L m [cd/m 2 ] U0 UI TI [%] SR Wartości rzeczywiste wg. obliczenia: 1,54 0,64 0, ,63 Wartości zadane wg. klasy: >1,50 >0,40 >0,70 <10 >0,50 Spełnione/nie spełnione: Drogi krajowe Oprawa trzypanelowa o mocy 144W, posiada rozsył zoptymalizowany pod kątem jak najwydajniejszego oświetlenia dróg krajowych. CORONA ROAD LED przy montażu na słupie o wysokości 11m, umożliwia rozmieszczenie ich co 40m. Przy takiej konfiguracji spełnione zostają wszystkie wymagania (średnia luminancja, równomierność ogólna, równomierność wzdłużna, progowy przyrost kontrastu, współczynnik otoczenia) określone w normach PN i PN dla klasy oświetleniowej ME3a, najczęściej stosowanej przy oświetleniu autostrad i dróg szybkiego ruchu. Współczynnik konserwacji wynosi 0, h=11m l=40m s=7m cd/klm CO - C180 C9O - C270 klasa oświetleniowa ME3a luminancja jezdni L m = 1 cd/m 2 WYMAGANIA DLA KLASY OŚWIETLENIOWEJ ME3 L m [cd/m 2 ] U0 UI TI [%] SR Wartości rzeczywiste wg. obliczenia: 1,02 0,65 0,71 9 0,70 Wartości zadane wg. klasy: >1,00 >0,40 >0,70 <15 >0,50 Spełnione/nie spełnione: 8

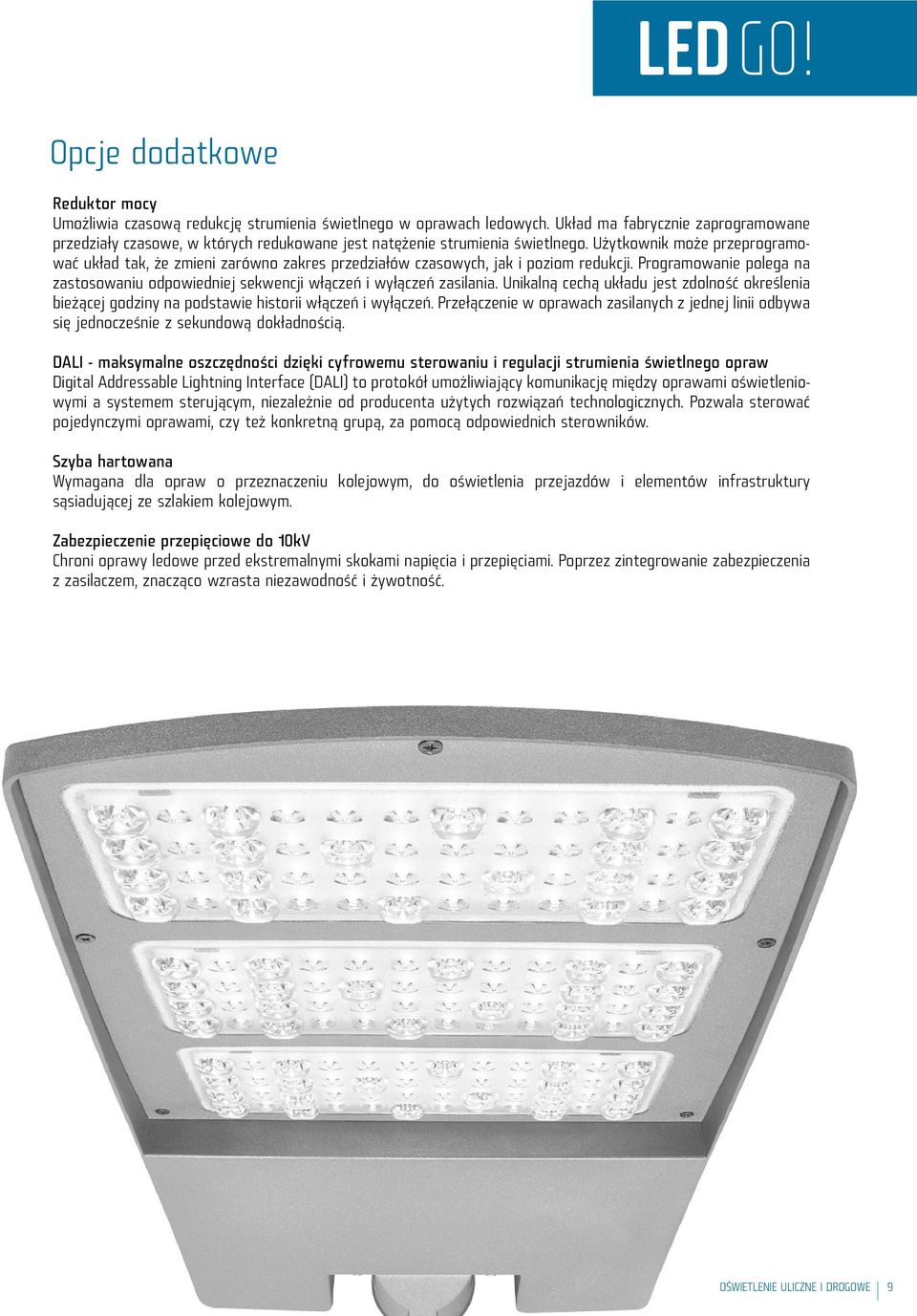

9 Opcje dodatkowe Reduktor mocy Umożliwia czasową redukcję strumienia świetlnego w oprawach ledowych. Układ ma fabrycznie zaprogramowane przedziały czasowe, w których redukowane jest natężenie strumienia świetlnego. Użytkownik może przeprogramować układ tak, że zmieni zarówno zakres przedziałów czasowych, jak i poziom redukcji. Programowanie polega na zastosowaniu odpowiedniej sekwencji włączeń i wyłączeń zasilania. Unikalną cechą układu jest zdolność określenia bieżącej godziny na podstawie historii włączeń i wyłączeń. Przełączenie w oprawach zasilanych z jednej linii odbywa się jednocześnie z sekundową dokładnością. DALI - maksymalne oszczędności dzięki cyfrowemu sterowaniu i regulacji strumienia świetlnego opraw Digital Addressable Lightning Interface (DALI) to protokół umożliwiający komunikację między oprawami oświetleniowymi a systemem sterującym, niezależnie od producenta użytych rozwiązań technologicznych. Pozwala sterować pojedynczymi oprawami, czy też konkretną grupą, za pomocą odpowiednich sterowników. Szyba hartowana Wymagana dla opraw o przeznaczeniu kolejowym, do oświetlenia przejazdów i elementów infrastruktury sąsiadującej ze szlakiem kolejowym. Zabezpieczenie przepięciowe do 10kV Chroni oprawy ledowe przed ekstremalnymi skokami napięcia i przepięciami. Poprzez zintegrowanie zabezpieczenia z zasilaczem, znacząco wzrasta niezawodność i żywotność. OŚWIETLENIE ULICZNE I DROGOWE 9

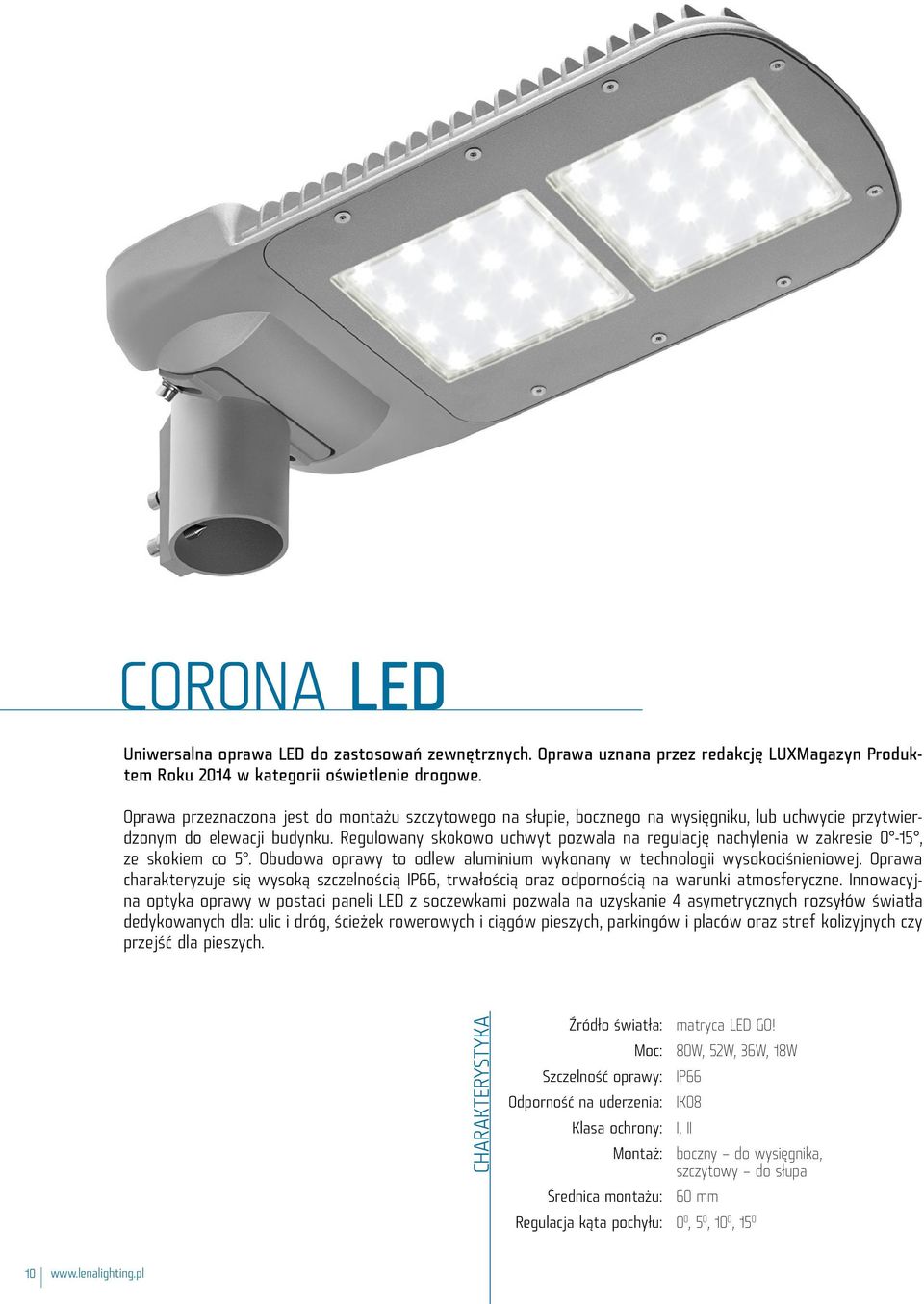

10 CORONA LED Uniwersalna oprawa LED do zastosowań zewnętrznych. Oprawa uznana przez redakcję LUXMagazyn Produktem Roku 2014 w kategorii oświetlenie drogowe. Oprawa przeznaczona jest do montażu szczytowego na słupie, bocznego na wysięgniku, lub uchwycie przytwierdzonym do elewacji budynku. Regulowany skokowo uchwyt pozwala na regulację nachylenia w zakresie 0-15, ze skokiem co 5. Obudowa oprawy to odlew aluminium wykonany w technologii wysokociśnieniowej. Oprawa charakteryzuje się wysoką szczelnością IP66, trwałością oraz odpornością na warunki atmosferyczne. Innowacyjna optyka oprawy w postaci paneli LED z soczewkami pozwala na uzyskanie 4 asymetrycznych rozsyłów światła dedykowanych dla: ulic i dróg, ścieżek rowerowych i ciągów pieszych, parkingów i placów oraz stref kolizyjnych czy przejść dla pieszych. CHARAKTERYSTYKA Źródło światła: matryca LED GO! Moc: 80W, 52W, 36W, 18W Szczelność oprawy: IP66 Odporność na uderzenia: IK08 Klasa ochrony: I, II Montaż: boczny do wysięgnika, szczytowy do słupa Średnica montażu: 60 mm Regulacja kąta pochyłu: 0 0, 5 0, 10 0,

11 OŚWIETLENIE ULICZNE I DROGOWE 11

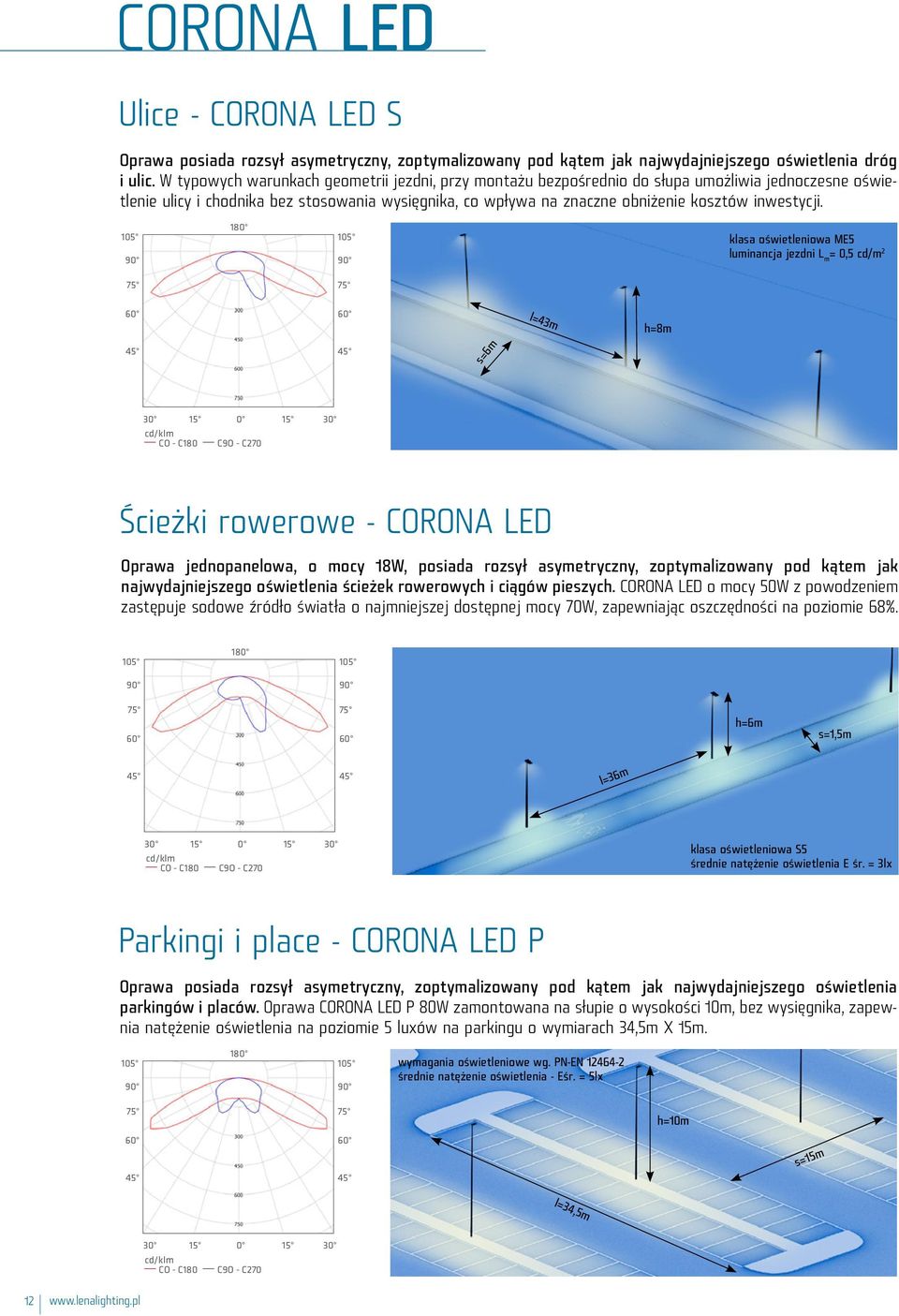

12 l=34,5m CORONA LED Ulice - CORONA LED S Oprawa posiada rozsył asymetryczny, zoptymalizowany pod kątem jak najwydajniejszego oświetlenia dróg i ulic. W typowych warunkach geometrii jezdni, przy montażu bezpośrednio do słupa umożliwia jednoczesne oświetlenie ulicy i chodnika bez stosowania wysięgnika, co wpływa na znaczne obniżenie kosztów inwestycji. 180 klasa oświetleniowa ME5 luminancja jezdni L m = 0,5 cd/m 2 l=43m h=8m s=6m cd/klm CO - C180 C9O - C270 Ścieżki rowerowe - CORONA LED Oprawa jednopanelowa, o mocy 18W, posiada rozsył asymetryczny, zoptymalizowany pod kątem jak najwydajniejszego oświetlenia ścieżek rowerowych i ciągów pieszych. CORONA LED o mocy 50W z powodzeniem zastępuje sodowe źródło światła o najmniejszej dostępnej mocy 70W, zapewniając oszczędności na poziomie 68%. 180 h=6m s=1,5m l=36m cd/klm CO - C180 C9O - C270 klasa oświetleniowa S5 średnie natężenie oświetlenia E śr. = 3lx Parkingi i place - CORONA LED P Oprawa posiada rozsył asymetryczny, zoptymalizowany pod kątem jak najwydajniejszego oświetlenia parkingów i placów. Oprawa CORONA LED P 80W zamontowana na słupie o wysokości 10m, bez wysięgnika, zapewnia natężenie oświetlenia na poziomie 5 luxów na parkingu o wymiarach 34,5m X 15m. 180 wymagania oświetleniowe wg. PN-EN średnie natężenie oświetlenia - Eśr. = 5lx h=10m s=15m cd/klm CO - C180 C9O - C

13 s=4m Przejścia dla pieszych - CORONA LED W Oprawa posiada rozsył asymetryczny, zoptymalizowany pod kątem jak najwydajniejszego oświetlenia przejść dla pieszych. Umieszczenie dwóch opraw po przeciwnych stronach jezdni zapewnia oświetlenie w dodatnim kontraście sylwetki pieszych na przejściu i oczekujących na chodniku oraz ogranicza olśnienie kierowców. 180 h=6m cd/klm CO - C180 C9O - C270 Skrzyżowania, ronda, zjazdy - CORONA LED C Oprawa posiada rozsył asymetryczny, zoptymalizowany pod kątem jak najwydajniejszego oświetlenia obszarów kolizyjnych takich jak: skrzyżowania, ronda, zjazdy. Umieszczenie oprawy jak najbliżej skrzyżowania, umożliwia oświetlenie krzyżujących się jezdni. 180 klasa oświetleniowa CE4 średnie natężenie oświetlenia E śr. = 10lx h=7m s=6m cd/klm CO - C180 C9O - C270 klasa oświetleniowa CE4 średnie natężenie oświetlenia E śr. = 10lx s=6m h=7m MINI RONDO średnica 14-22m klasa oświetleniowa CE4 średnie natężenie oświetlenia E śr. = 10lx h=7m s=6m OŚWIETLENIE ULICZNE I DROGOWE 13

14 CORONA LITE LED Oprawa drogowa LED o wysokiej skuteczności świetlnej oraz energooszczędnym, zintegrowanym panelu LED. Biała barwa światła (4000K lub 5700K) oraz wysoki współczynnik oddawania kolorów RA>70, zapewnia dobre oddawanie kolorów oraz zdolność rozpoznawania większej ilości szczegółów w warunkach widzenia nocnego. Korpus wykonany jest z poliamidu z włóknem szklanym, a uchwyt z aluminium. W oprawie zastosowano kierunkowe matryce soczewkowe (wykonane z PMMA), dzięki którym możliwe jest uzyskanie rozsyłu światła spełniającego klasy oświetleniowe określone w normie PN EN Oprawa charakteryzuje się wysokim stopniem szczelności IP66 oraz odpornością na udary mechaniczne IK08 (wandaloodporna). Zintegrowany, regulowany skokowo uchwyt pozwala na regulację poziomą w zakresie 0-15 ze skokiem co CHARAKTERYSTYKA Źródło światła: matryca LED GO! Moc: 65W, 50W, 35W Szczelność oprawy: IP66 Odporność na uderzenia: IK08 Klasa ochrony: I Klasa energetyczna: A++ Montaż: boczny do wysięgnika, szczytowy do słupa Średnica montażu: 60 mm Regulacja kąta pochyłu: 0 0, 5 0, 10 0, 15 0

15 OŚWIETLENIE ULICZNE I DROGOWE 15

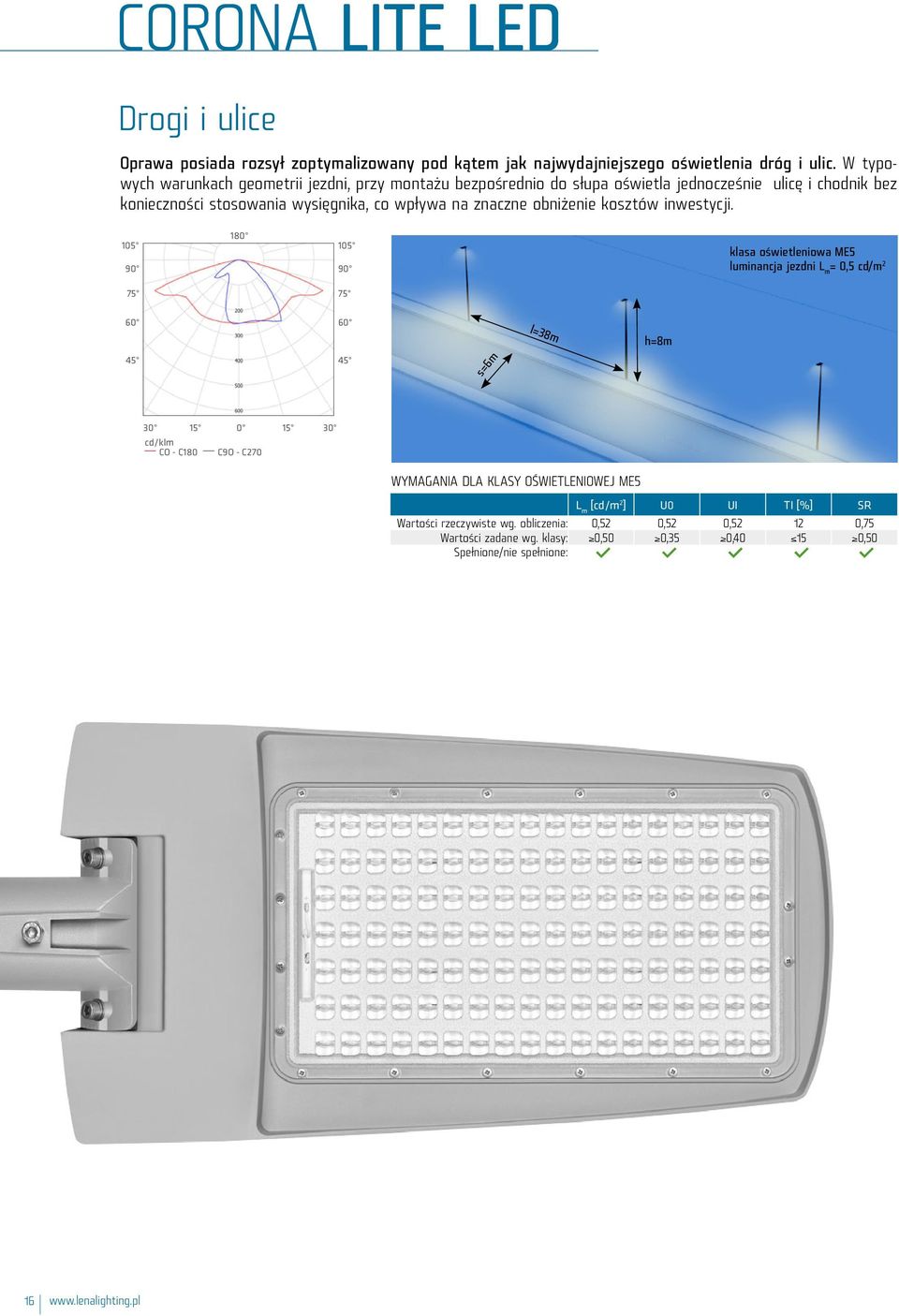

16 CORONA LITE LED Drogi i ulice Oprawa posiada rozsył zoptymalizowany pod kątem jak najwydajniejszego oświetlenia dróg i ulic. W typowych warunkach geometrii jezdni, przy montażu bezpośrednio do słupa oświetla jednocześnie ulicę i chodnik bez konieczności stosowania wysięgnika, co wpływa na znaczne obniżenie kosztów inwestycji. 180 klasa oświetleniowa ME5 luminancja jezdni L m = 0,5 cd/m 2 l=38m h=8m s=6m cd/klm CO - C180 C9O - C270 WYMAGANIA DLA KLASY OŚWIETLENIOWEJ ME5 L m [cd/m 2 ] U0 UI TI [%] SR Wartości rzeczywiste wg. obliczenia: 0,52 0,52 0, ,75 Wartości zadane wg. klasy: >0,50 >0,35 >0,40 <15 >0,50 Spełnione/nie spełnione: 16

17 WYBRANE REALIZACJE Droga wojewódzka nr 802 Mińsk Maz. - Siennica Oświetlenie gminy Dobrcz Warszawa, ul. Międzynarodowa Warszawa, ul. Potulicka Ścieżka rowerowa w Kurzętnik-Nielbark Teren Centrum Handlowego Reduta w Warszawie Teren Wodociągów Warszawskich Teren Toyoty w Wałbrzychu Teren salonu Suzuki Mitsubishi w Gdyni Teren Inea Stadion w Poznaniu Teren huty ArcelorMittal Poland w Krakowie Teren OSP w Żukowie SM Ksawerów, Warszawa, Al. Niepodległości SM Krakus w Krakowie OŚWIETLENIE ULICZNE I DROGOWE 17

18 PARAMETRY TECHNICZNE CORONA ROAD LED Moc [W] Temperatura barwowa [K] Strumień świetlny* [lm] Optyka Klasa ochrony EEI Wymiary A/B/C [mm] Waga [kg] xMATRYCA I A+ 314/114/740 7, xMATRYCA II A+ 314/114/740 7, xMATRYCA I A+ 314/114/740 7, xMATRYCA II A+ 314/114/740 7, xMATRYCA I A+ 314/114/740 8, xMATRYCA II A+ 314/114/740 8, Wersje dostępne na zapytanie: z reduktorem mocy, DALI, szybą hartowaną, dodatkowym zabezpieczeniem przepięciowym do 10kV. index CORONA ROAD LED P Moc [W] Temperatura barwowa [K] Strumień świetlny* [lm] Optyka Klasa ochrony EEI Wymiary A/B/C [mm] Waga [kg] xMATRYCA I A+ 314/114/740 7, xMATRYCA II A+ 314/114/740 7, Wersje optyki:: P - parkingi i place; Wersje dostępne na zapytanie: z reduktorem mocy, DALI, szybą hartowaną, dodatkowym zabezpieczeniem przepięciowym do 10kV. index CORONA LED Moc [W] Temperatura barwowa [K] Strumień świetlny* [lm] Optyka Rozsył światłości EEI Wymiary A/B/C [mm] Waga [kg] xMATRYCA S A+ 250/77/550 5, xMATRYCA S A+ 250/77/550 5, xMATRYCA S A+ 250/77/550 5, xMATRYCA - A+ 250/77/550 5, xMATRYCA P A+ 250/77/550 5, xMATRYCA P A+ 250/77/550 5, xMATRYCA P A+ 250/77/550 5, xMATRYCA W A+ 250/77/550 5, xMATRYCA W A+ 250/77/550 5, xMATRYCA W A+ 250/77/550 5, xMATRYCA C A+ 250/77/550 5, xMATRYCA C A+ 250/77/550 5, xMATRYCA C A+ 250/77/550 5, index Wersje optyki: S - ulice, drogi lokalne; P - parkingi i place; W - przejścia dla pieszych; C - skrzyżowania, zakręty, ronda. Wersje dostępne na zapytanie: ze złączem RST Wieland. CORONA LITE LED Moc [W] Temperatura barwowa [K] Strumień świetlny* [lm] Optyka EEI Wymiary A/B/C/D [mm] Waga [kg] xMATRYCA A++ 255/125/580 2, xMATRYCA A++ 255/125/580 2, xMATRYCA A+ 255/125/580 2, xMATRYCA A+ 255/125/580 2, xMATRYCA A+ 255/125/580 2, xMATRYCA A+ 255/125/580 2, index * Początkowy, tolerancja +/- 10% Parametry opraw oświetleniowych podawane są z zachowaniem tolerancji dopuszczonej normą. Producent zastrzega sobie prawo do zmian parametrów produktu na nie gorsze, w toku jego udoskonalania oraz do zmian konstrukcyjnych lub modernizacji. Karta techniczna nie jest ofertą handlową. Pełna, aktualna oferta Lena Lighting wraz z aktualnymi parametrami znajduje się na stronie Data publikacji broszury: 25 kwietnia 2016 r.
