1.1 Przedmiot opracowania Podstawa opracowania Charakterystyka instalacji... 3
|
|
- Zbigniew Stankiewicz
- 9 lat temu
- Przeglądów:
Transkrypt

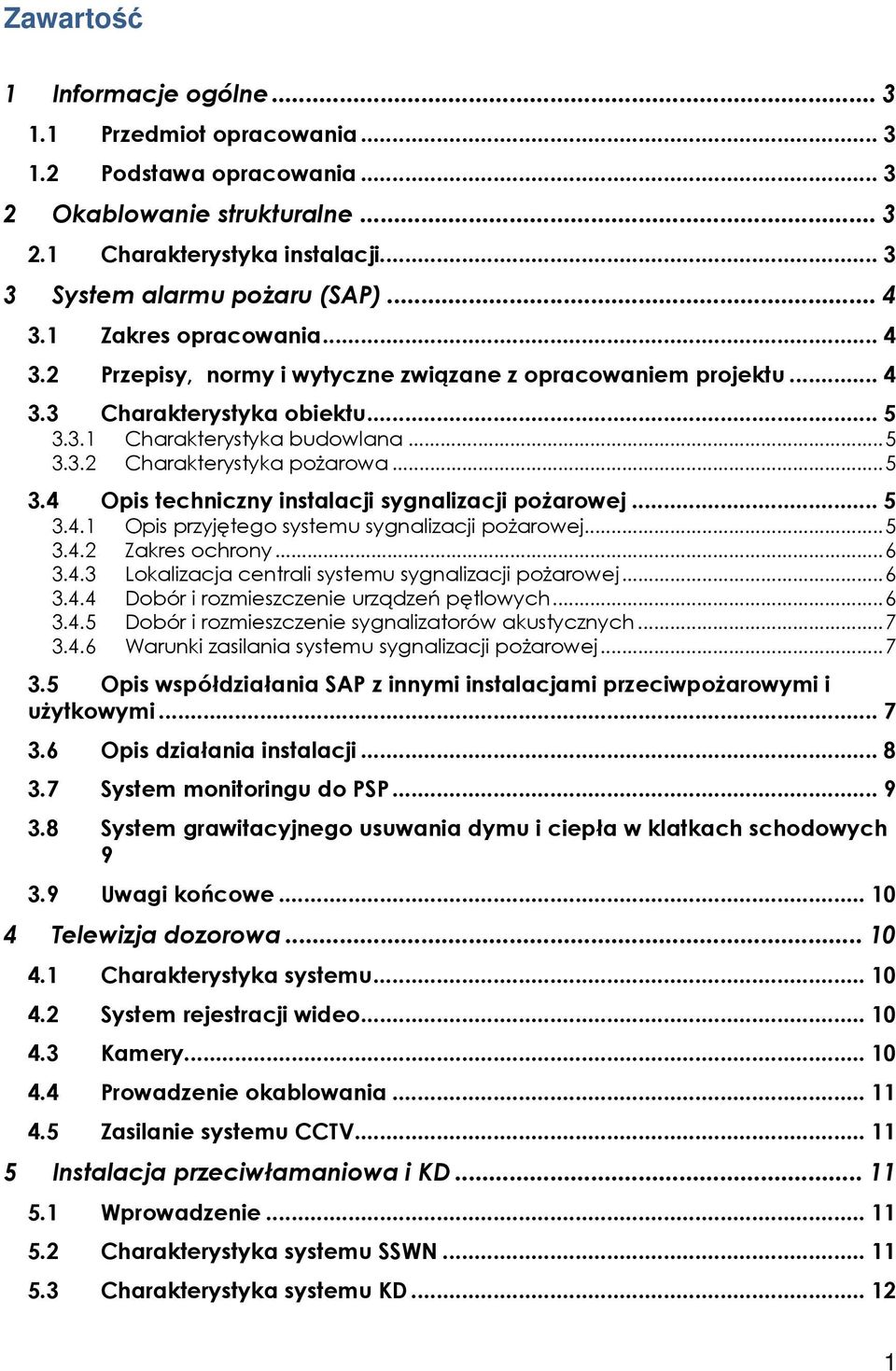

1 Zawartość 1 Informacje ogólne Przedmiot opracowania Podstawa opracowania Okablowanie strukturalne Charakterystyka instalacji System alarmu pożaru (SAP) Zakres opracowania Przepisy, normy i wytyczne związane z opracowaniem projektu Charakterystyka obiektu Charakterystyka budowlana Charakterystyka pożarowa Opis techniczny instalacji sygnalizacji pożarowej Opis przyjętego systemu sygnalizacji pożarowej Zakres ochrony Lokalizacja centrali systemu sygnalizacji pożarowej Dobór i rozmieszczenie urządzeń pętlowych Dobór i rozmieszczenie sygnalizatorów akustycznych Warunki zasilania systemu sygnalizacji pożarowej Opis współdziałania SAP z innymi instalacjami przeciwpożarowymi i użytkowymi Opis działania instalacji System monitoringu do PSP System grawitacyjnego usuwania dymu i ciepła w klatkach schodowych Uwagi końcowe Telewizja dozorowa Charakterystyka systemu System rejestracji wideo Kamery Prowadzenie okablowania Zasilanie systemu CCTV Instalacja przeciwłamaniowa i KD Wprowadzenie Charakterystyka systemu SSWN Charakterystyka systemu KD

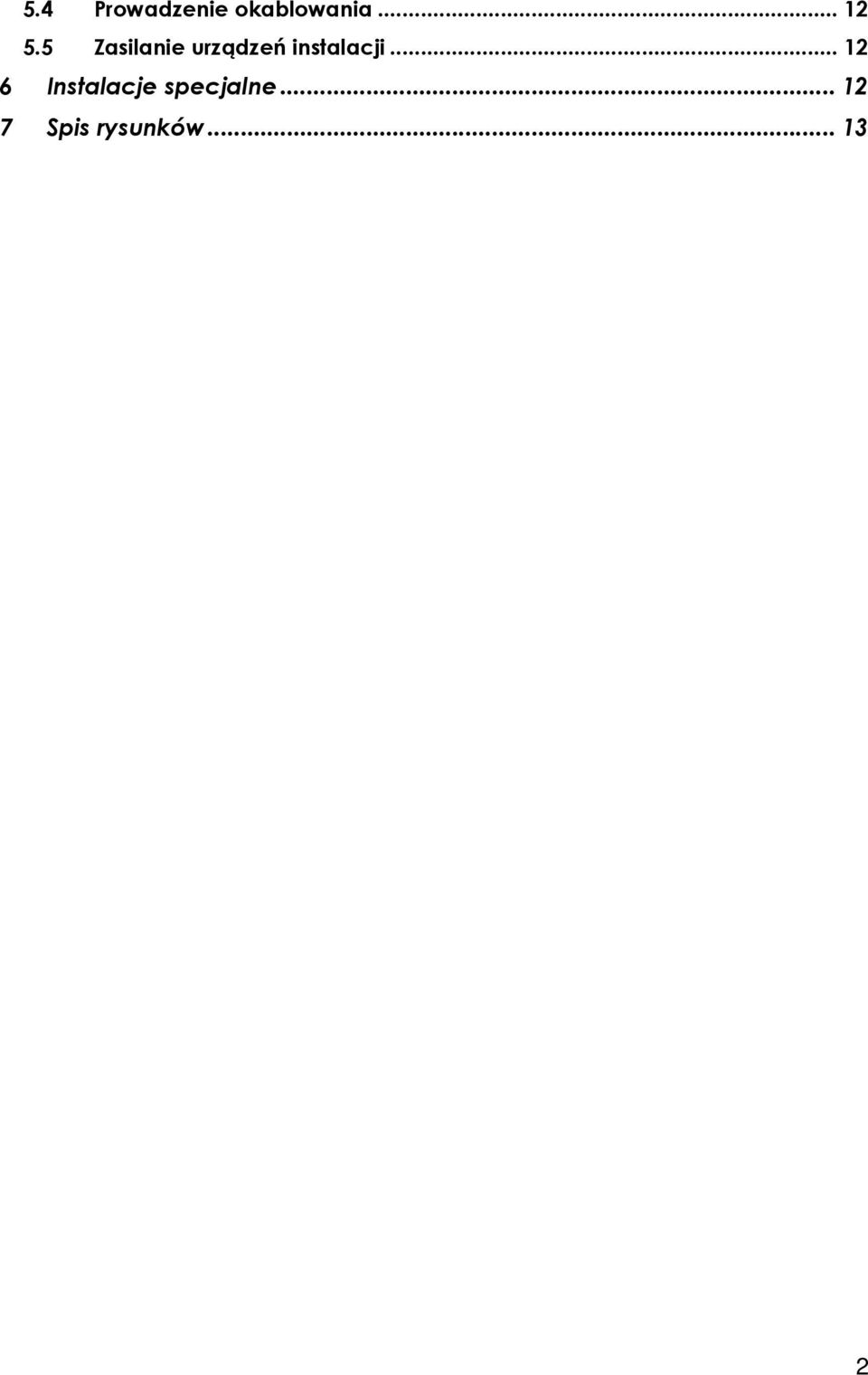

2 5.4 Prowadzenie okablowania Zasilanie urządzeń instalacji Instalacje specjalne Spis rysunków

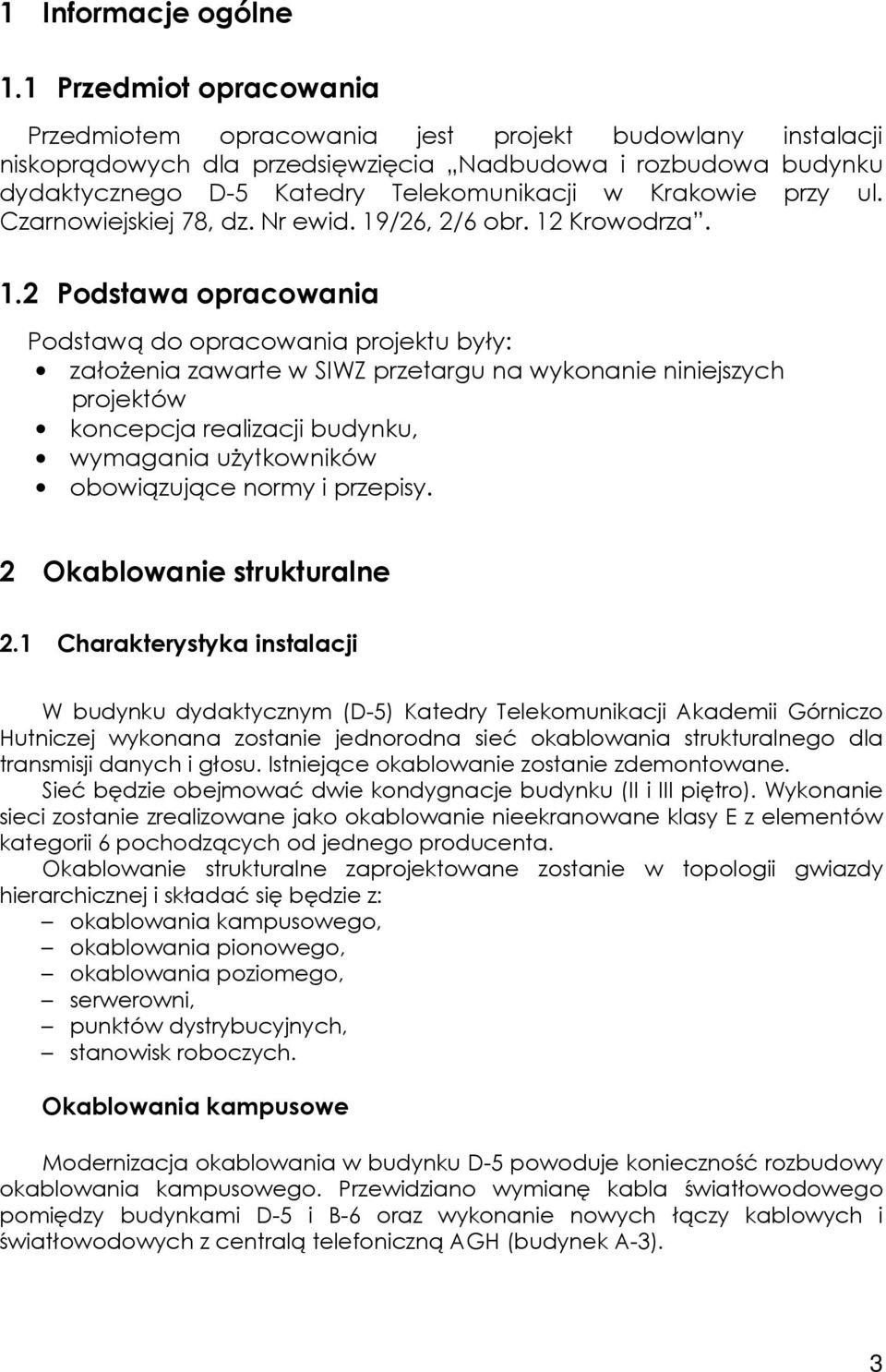

3 1 Informacje ogólne 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji niskoprądowych dla przedsięwzięcia Nadbudowa i rozbudowa budynku dydaktycznego D-5 Katedry Telekomunikacji w Krakowie przy ul. Czarnowiejskiej 78, dz. Nr ewid. 19/26, 2/6 obr. 12 Krowodrza. 1.2 Podstawa opracowania Podstawą do opracowania projektu były: założenia zawarte w SIWZ przetargu na wykonanie niniejszych projektów koncepcja realizacji budynku, wymagania użytkowników obowiązujące normy i przepisy. 2 Okablowanie strukturalne 2.1 Charakterystyka instalacji W budynku dydaktycznym (D-5) Katedry Telekomunikacji Akademii Górniczo Hutniczej wykonana zostanie jednorodna sieć okablowania strukturalnego dla transmisji danych i głosu. Istniejące okablowanie zostanie zdemontowane. Sieć będzie obejmować dwie kondygnacje budynku (II i III piętro). Wykonanie sieci zostanie zrealizowane jako okablowanie nieekranowane klasy E z elementów kategorii 6 pochodzących od jednego producenta. Okablowanie strukturalne zaprojektowane zostanie w topologii gwiazdy hierarchicznej i składać się będzie z: okablowania kampusowego, okablowania pionowego, okablowania poziomego, serwerowni, punktów dystrybucyjnych, stanowisk roboczych. Okablowania kampusowe Modernizacja okablowania w budynku D-5 powoduje konieczność rozbudowy okablowania kampusowego. Przewidziano wymianę kabla światłowodowego pomiędzy budynkami D-5 i B-6 oraz wykonanie nowych łączy kablowych i światłowodowych z centralą telefoniczną AGH (budynek A-3). 3

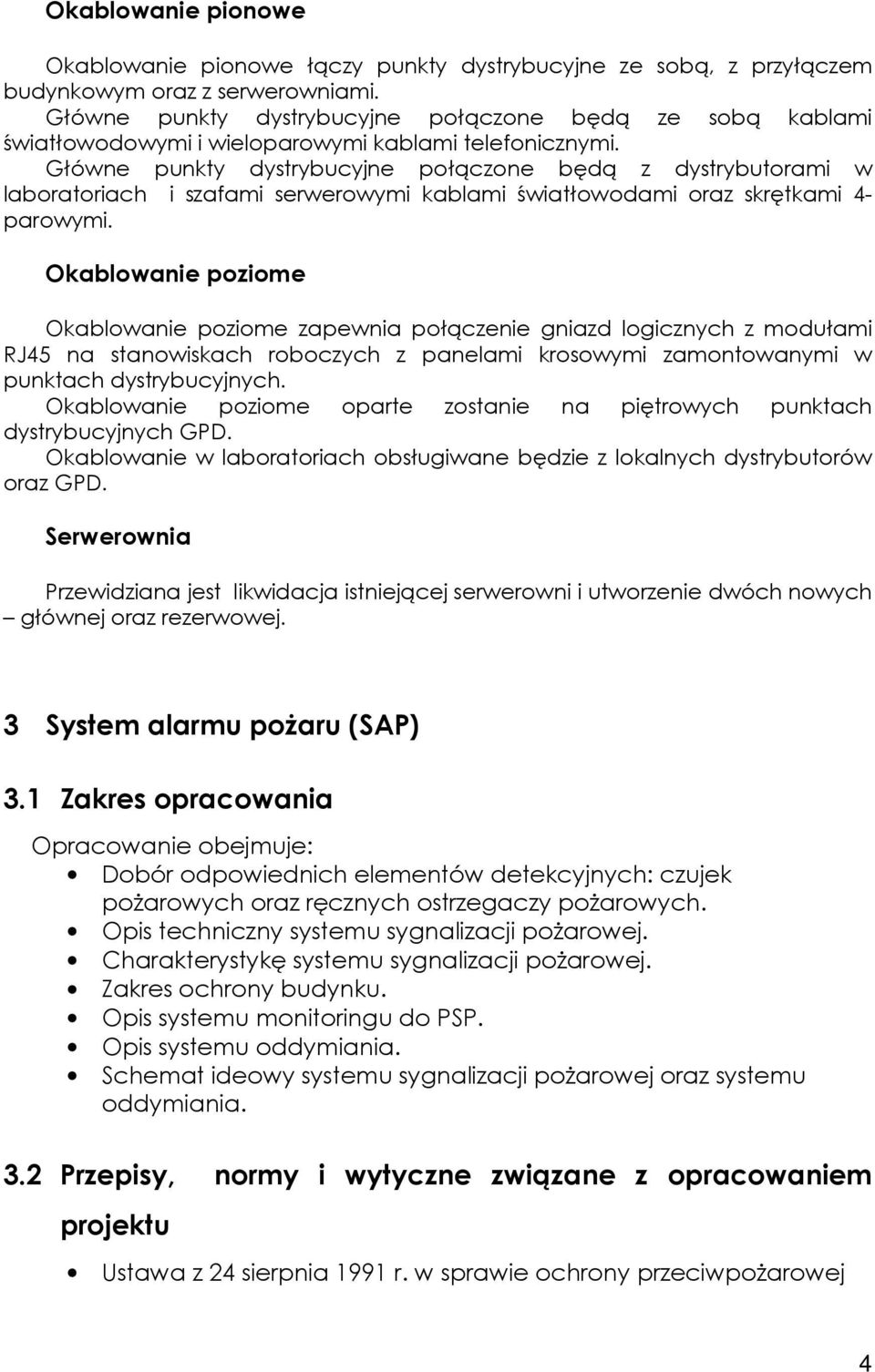

4 Okablowanie pionowe Okablowanie pionowe łączy punkty dystrybucyjne ze sobą, z przyłączem budynkowym oraz z serwerowniami. Główne punkty dystrybucyjne połączone będą ze sobą kablami światłowodowymi i wieloparowymi kablami telefonicznymi. Główne punkty dystrybucyjne połączone będą z dystrybutorami w laboratoriach i szafami serwerowymi kablami światłowodami oraz skrętkami 4- parowymi. Okablowanie poziome Okablowanie poziome zapewnia połączenie gniazd logicznych z modułami RJ45 na stanowiskach roboczych z panelami krosowymi zamontowanymi w punktach dystrybucyjnych. Okablowanie poziome oparte zostanie na piętrowych punktach dystrybucyjnych GPD. Okablowanie w laboratoriach obsługiwane będzie z lokalnych dystrybutorów oraz GPD. Serwerownia Przewidziana jest likwidacja istniejącej serwerowni i utworzenie dwóch nowych głównej oraz rezerwowej. 3 System alarmu pożaru (SAP) 3.1 Zakres opracowania Opracowanie obejmuje: Dobór odpowiednich elementów detekcyjnych: czujek pożarowych oraz ręcznych ostrzegaczy pożarowych. Opis techniczny systemu sygnalizacji pożarowej. Charakterystykę systemu sygnalizacji pożarowej. Zakres ochrony budynku. Opis systemu monitoringu do PSP. Opis systemu oddymiania. Schemat ideowy systemu sygnalizacji pożarowej oraz systemu oddymiania. 3.2 Przepisy, normy i wytyczne związane z opracowaniem projektu Ustawa z 24 sierpnia 1991 r. w sprawie ochrony przeciwpożarowej 4

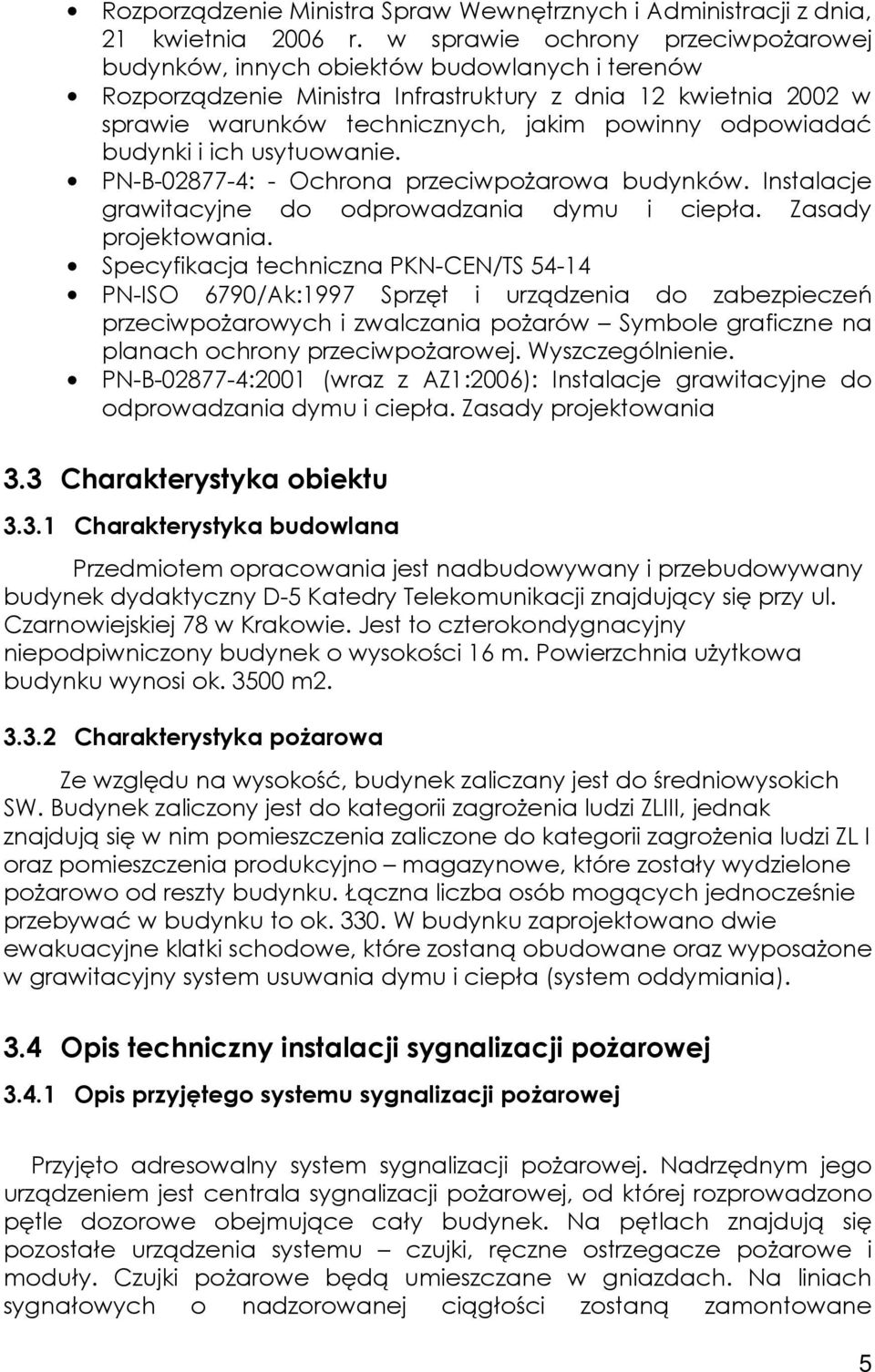

5 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia, 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. PN-B : - Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. Specyfikacja techniczna PKN-CEN/TS PN-ISO 6790/Ak:1997 Sprzęt i urządzenia do zabezpieczeń przeciwpożarowych i zwalczania pożarów Symbole graficzne na planach ochrony przeciwpożarowej. Wyszczególnienie. PN-B :2001 (wraz z AZ1:2006): Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania 3.3 Charakterystyka obiektu Charakterystyka budowlana Przedmiotem opracowania jest nadbudowywany i przebudowywany budynek dydaktyczny D-5 Katedry Telekomunikacji znajdujący się przy ul. Czarnowiejskiej 78 w Krakowie. Jest to czterokondygnacyjny niepodpiwniczony budynek o wysokości 16 m. Powierzchnia użytkowa budynku wynosi ok m Charakterystyka pożarowa Ze względu na wysokość, budynek zaliczany jest do średniowysokich SW. Budynek zaliczony jest do kategorii zagrożenia ludzi ZLIII, jednak znajdują się w nim pomieszczenia zaliczone do kategorii zagrożenia ludzi ZL I oraz pomieszczenia produkcyjno magazynowe, które zostały wydzielone pożarowo od reszty budynku. Łączna liczba osób mogących jednocześnie przebywać w budynku to ok W budynku zaprojektowano dwie ewakuacyjne klatki schodowe, które zostaną obudowane oraz wyposażone w grawitacyjny system usuwania dymu i ciepła (system oddymiania). 3.4 Opis techniczny instalacji sygnalizacji pożarowej Opis przyjętego systemu sygnalizacji pożarowej Przyjęto adresowalny system sygnalizacji pożarowej. Nadrzędnym jego urządzeniem jest centrala sygnalizacji pożarowej, od której rozprowadzono pętle dozorowe obejmujące cały budynek. Na pętlach znajdują się pozostałe urządzenia systemu czujki, ręczne ostrzegacze pożarowe i moduły. Czujki pożarowe będą umieszczane w gniazdach. Na liniach sygnałowych o nadzorowanej ciągłości zostaną zamontowane 5

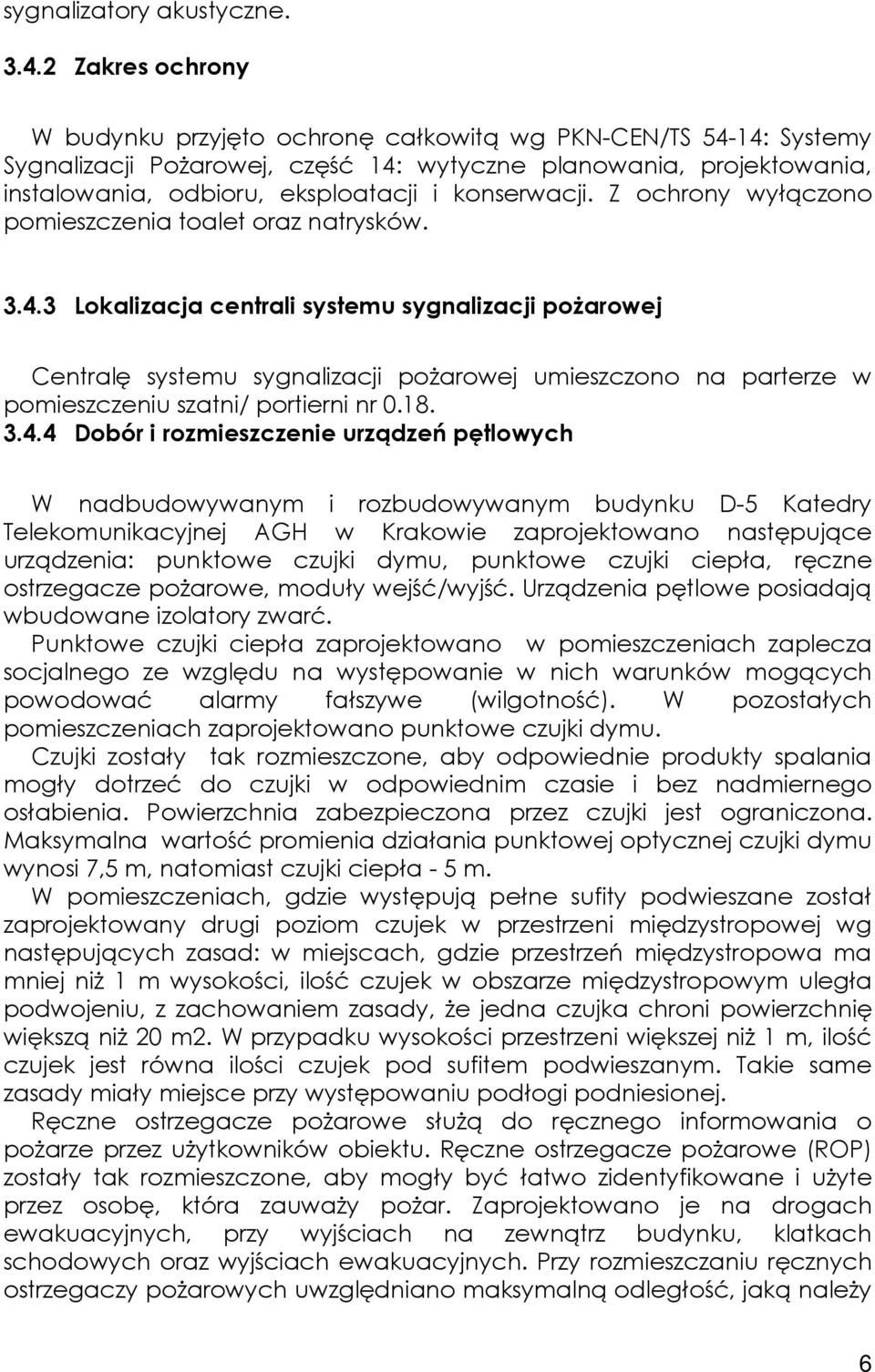

6 sygnalizatory akustyczne Zakres ochrony W budynku przyjęto ochronę całkowitą wg PKN-CEN/TS 54-14: Systemy Sygnalizacji Pożarowej, część 14: wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. Z ochrony wyłączono pomieszczenia toalet oraz natrysków Lokalizacja centrali systemu sygnalizacji pożarowej Centralę systemu sygnalizacji pożarowej umieszczono na parterze w pomieszczeniu szatni/ portierni nr Dobór i rozmieszczenie urządzeń pętlowych W nadbudowywanym i rozbudowywanym budynku D-5 Katedry Telekomunikacyjnej AGH w Krakowie zaprojektowano następujące urządzenia: punktowe czujki dymu, punktowe czujki ciepła, ręczne ostrzegacze pożarowe, moduły wejść/wyjść. Urządzenia pętlowe posiadają wbudowane izolatory zwarć. Punktowe czujki ciepła zaprojektowano w pomieszczeniach zaplecza socjalnego ze względu na występowanie w nich warunków mogących powodować alarmy fałszywe (wilgotność). W pozostałych pomieszczeniach zaprojektowano punktowe czujki dymu. Czujki zostały tak rozmieszczone, aby odpowiednie produkty spalania mogły dotrzeć do czujki w odpowiednim czasie i bez nadmiernego osłabienia. Powierzchnia zabezpieczona przez czujki jest ograniczona. Maksymalna wartość promienia działania punktowej optycznej czujki dymu wynosi 7,5 m, natomiast czujki ciepła - 5 m. W pomieszczeniach, gdzie występują pełne sufity podwieszane został zaprojektowany drugi poziom czujek w przestrzeni międzystropowej wg następujących zasad: w miejscach, gdzie przestrzeń międzystropowa ma mniej niż 1 m wysokości, ilość czujek w obszarze międzystropowym uległa podwojeniu, z zachowaniem zasady, że jedna czujka chroni powierzchnię większą niż 20 m2. W przypadku wysokości przestrzeni większej niż 1 m, ilość czujek jest równa ilości czujek pod sufitem podwieszanym. Takie same zasady miały miejsce przy występowaniu podłogi podniesionej. Ręczne ostrzegacze pożarowe służą do ręcznego informowania o pożarze przez użytkowników obiektu. Ręczne ostrzegacze pożarowe (ROP) zostały tak rozmieszczone, aby mogły być łatwo zidentyfikowane i użyte przez osobę, która zauważy pożar. Zaprojektowano je na drogach ewakuacyjnych, przy wyjściach na zewnątrz budynku, klatkach schodowych oraz wyjściach ewakuacyjnych. Przy rozmieszczaniu ręcznych ostrzegaczy pożarowych uwzględniano maksymalną odległość, jaką należy 6

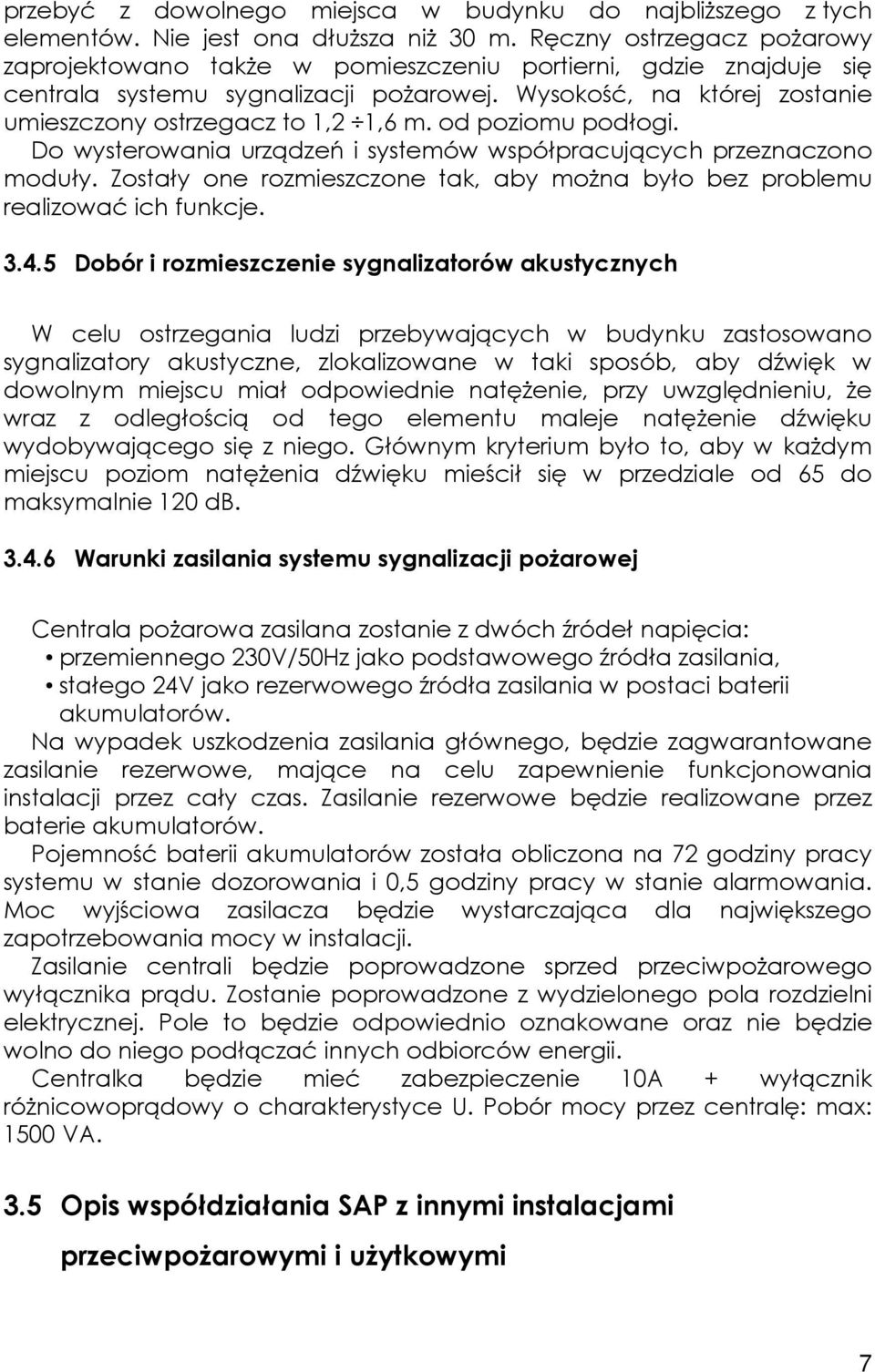

7 przebyć z dowolnego miejsca w budynku do najbliższego z tych elementów. Nie jest ona dłuższa niż 30 m. Ręczny ostrzegacz pożarowy zaprojektowano także w pomieszczeniu portierni, gdzie znajduje się centrala systemu sygnalizacji pożarowej. Wysokość, na której zostanie umieszczony ostrzegacz to 1,2 1,6 m. od poziomu podłogi. Do wysterowania urządzeń i systemów współpracujących przeznaczono moduły. Zostały one rozmieszczone tak, aby można było bez problemu realizować ich funkcje Dobór i rozmieszczenie sygnalizatorów akustycznych W celu ostrzegania ludzi przebywających w budynku zastosowano sygnalizatory akustyczne, zlokalizowane w taki sposób, aby dźwięk w dowolnym miejscu miał odpowiednie natężenie, przy uwzględnieniu, że wraz z odległością od tego elementu maleje natężenie dźwięku wydobywającego się z niego. Głównym kryterium było to, aby w każdym miejscu poziom natężenia dźwięku mieścił się w przedziale od 65 do maksymalnie 120 db Warunki zasilania systemu sygnalizacji pożarowej Centrala pożarowa zasilana zostanie z dwóch źródeł napięcia: przemiennego 230V/50Hz jako podstawowego źródła zasilania, stałego 24V jako rezerwowego źródła zasilania w postaci baterii akumulatorów. Na wypadek uszkodzenia zasilania głównego, będzie zagwarantowane zasilanie rezerwowe, mające na celu zapewnienie funkcjonowania instalacji przez cały czas. Zasilanie rezerwowe będzie realizowane przez baterie akumulatorów. Pojemność baterii akumulatorów została obliczona na 72 godziny pracy systemu w stanie dozorowania i 0,5 godziny pracy w stanie alarmowania. Moc wyjściowa zasilacza będzie wystarczająca dla największego zapotrzebowania mocy w instalacji. Zasilanie centrali będzie poprowadzone sprzed przeciwpożarowego wyłącznika prądu. Zostanie poprowadzone z wydzielonego pola rozdzielni elektrycznej. Pole to będzie odpowiednio oznakowane oraz nie będzie wolno do niego podłączać innych odbiorców energii. Centralka będzie mieć zabezpieczenie 10A + wyłącznik różnicowoprądowy o charakterystyce U. Pobór mocy przez centralę: max: 1500 VA. 3.5 Opis współdziałania SAP z innymi instalacjami przeciwpożarowymi i użytkowymi 7

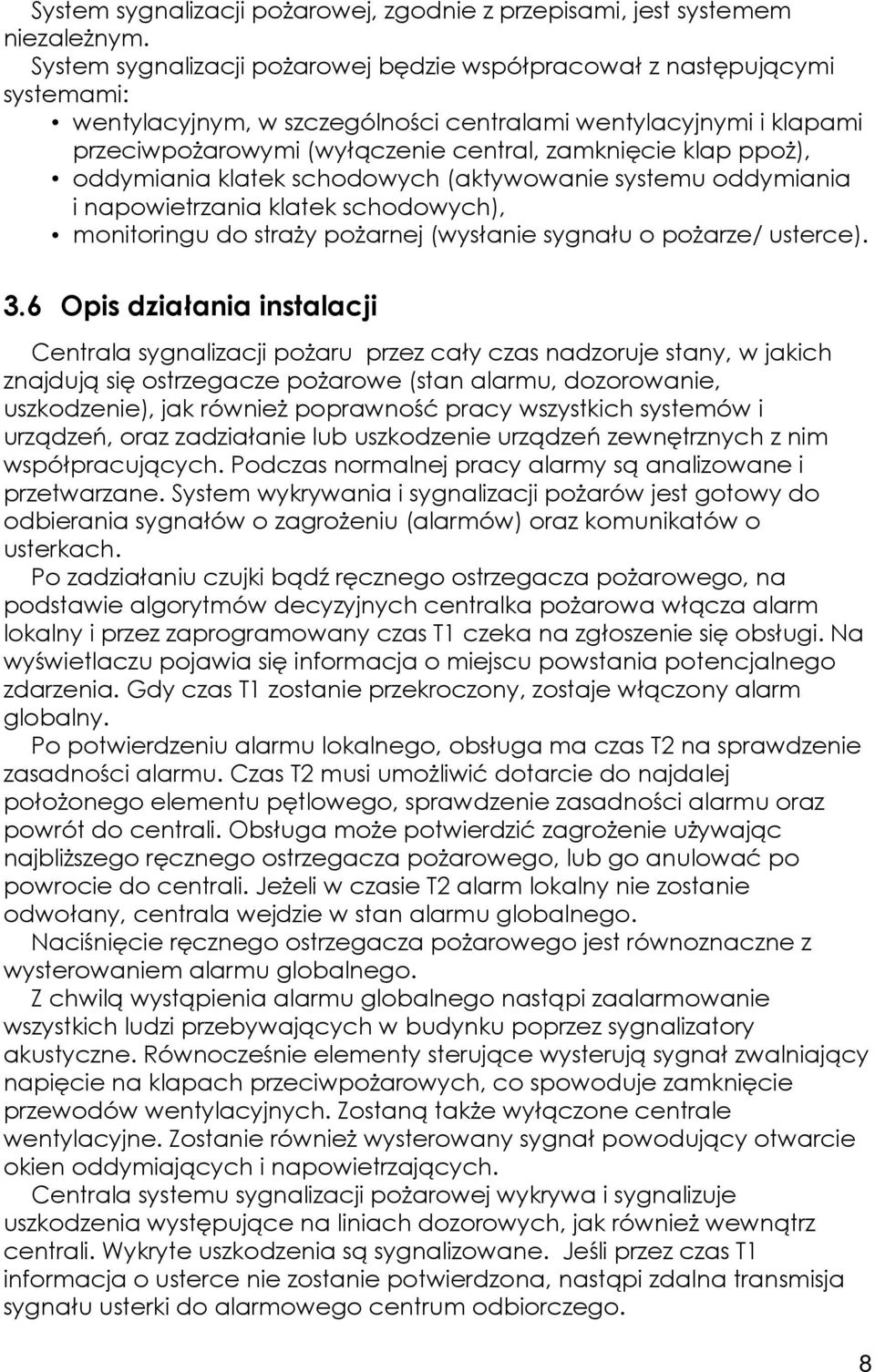

8 System sygnalizacji pożarowej, zgodnie z przepisami, jest systemem niezależnym. System sygnalizacji pożarowej będzie współpracował z następującymi systemami: wentylacyjnym, w szczególności centralami wentylacyjnymi i klapami przeciwpożarowymi (wyłączenie central, zamknięcie klap ppoż), oddymiania klatek schodowych (aktywowanie systemu oddymiania i napowietrzania klatek schodowych), monitoringu do straży pożarnej (wysłanie sygnału o pożarze/ usterce). 3.6 Opis działania instalacji Centrala sygnalizacji pożaru przez cały czas nadzoruje stany, w jakich znajdują się ostrzegacze pożarowe (stan alarmu, dozorowanie, uszkodzenie), jak również poprawność pracy wszystkich systemów i urządzeń, oraz zadziałanie lub uszkodzenie urządzeń zewnętrznych z nim współpracujących. Podczas normalnej pracy alarmy są analizowane i przetwarzane. System wykrywania i sygnalizacji pożarów jest gotowy do odbierania sygnałów o zagrożeniu (alarmów) oraz komunikatów o usterkach. Po zadziałaniu czujki bądź ręcznego ostrzegacza pożarowego, na podstawie algorytmów decyzyjnych centralka pożarowa włącza alarm lokalny i przez zaprogramowany czas T1 czeka na zgłoszenie się obsługi. Na wyświetlaczu pojawia się informacja o miejscu powstania potencjalnego zdarzenia. Gdy czas T1 zostanie przekroczony, zostaje włączony alarm globalny. Po potwierdzeniu alarmu lokalnego, obsługa ma czas T2 na sprawdzenie zasadności alarmu. Czas T2 musi umożliwić dotarcie do najdalej położonego elementu pętlowego, sprawdzenie zasadności alarmu oraz powrót do centrali. Obsługa może potwierdzić zagrożenie używając najbliższego ręcznego ostrzegacza pożarowego, lub go anulować po powrocie do centrali. Jeżeli w czasie T2 alarm lokalny nie zostanie odwołany, centrala wejdzie w stan alarmu globalnego. Naciśnięcie ręcznego ostrzegacza pożarowego jest równoznaczne z wysterowaniem alarmu globalnego. Z chwilą wystąpienia alarmu globalnego nastąpi zaalarmowanie wszystkich ludzi przebywających w budynku poprzez sygnalizatory akustyczne. Równocześnie elementy sterujące wysterują sygnał zwalniający napięcie na klapach przeciwpożarowych, co spowoduje zamknięcie przewodów wentylacyjnych. Zostaną także wyłączone centrale wentylacyjne. Zostanie również wysterowany sygnał powodujący otwarcie okien oddymiających i napowietrzających. Centrala systemu sygnalizacji pożarowej wykrywa i sygnalizuje uszkodzenia występujące na liniach dozorowych, jak również wewnątrz centrali. Wykryte uszkodzenia są sygnalizowane. Jeśli przez czas T1 informacja o usterce nie zostanie potwierdzona, nastąpi zdalna transmisja sygnału usterki do alarmowego centrum odbiorczego. 8

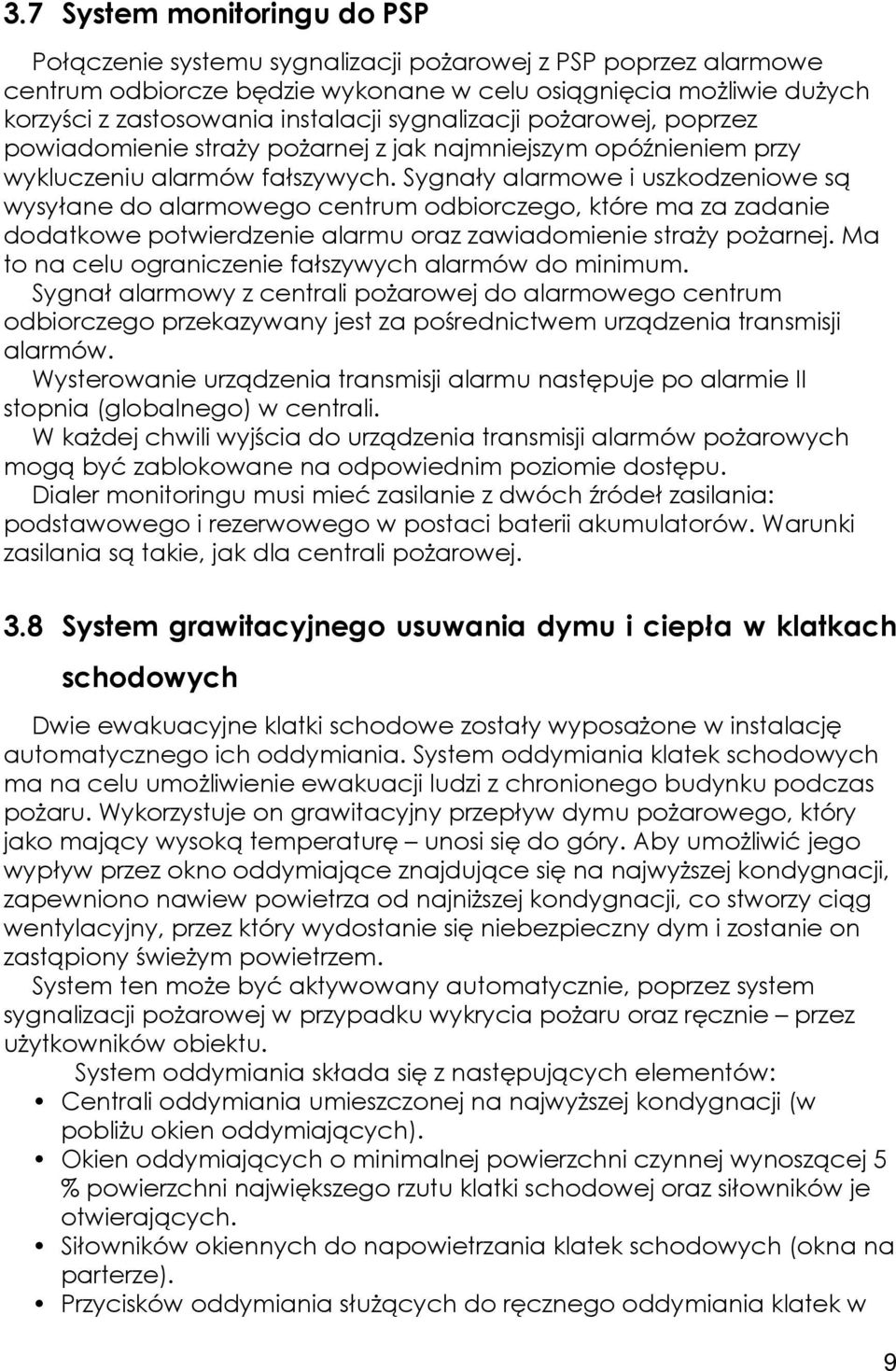

9 3.7 System monitoringu do PSP Połączenie systemu sygnalizacji pożarowej z PSP poprzez alarmowe centrum odbiorcze będzie wykonane w celu osiągnięcia możliwie dużych korzyści z zastosowania instalacji sygnalizacji pożarowej, poprzez powiadomienie straży pożarnej z jak najmniejszym opóźnieniem przy wykluczeniu alarmów fałszywych. Sygnały alarmowe i uszkodzeniowe są wysyłane do alarmowego centrum odbiorczego, które ma za zadanie dodatkowe potwierdzenie alarmu oraz zawiadomienie straży pożarnej. Ma to na celu ograniczenie fałszywych alarmów do minimum. Sygnał alarmowy z centrali pożarowej do alarmowego centrum odbiorczego przekazywany jest za pośrednictwem urządzenia transmisji alarmów. Wysterowanie urządzenia transmisji alarmu następuje po alarmie II stopnia (globalnego) w centrali. W każdej chwili wyjścia do urządzenia transmisji alarmów pożarowych mogą być zablokowane na odpowiednim poziomie dostępu. Dialer monitoringu musi mieć zasilanie z dwóch źródeł zasilania: podstawowego i rezerwowego w postaci baterii akumulatorów. Warunki zasilania są takie, jak dla centrali pożarowej. 3.8 System grawitacyjnego usuwania dymu i ciepła w klatkach schodowych Dwie ewakuacyjne klatki schodowe zostały wyposażone w instalację automatycznego ich oddymiania. System oddymiania klatek schodowych ma na celu umożliwienie ewakuacji ludzi z chronionego budynku podczas pożaru. Wykorzystuje on grawitacyjny przepływ dymu pożarowego, który jako mający wysoką temperaturę unosi się do góry. Aby umożliwić jego wypływ przez okno oddymiające znajdujące się na najwyższej kondygnacji, zapewniono nawiew powietrza od najniższej kondygnacji, co stworzy ciąg wentylacyjny, przez który wydostanie się niebezpieczny dym i zostanie on zastąpiony świeżym powietrzem. System ten może być aktywowany automatycznie, poprzez system sygnalizacji pożarowej w przypadku wykrycia pożaru oraz ręcznie przez użytkowników obiektu. System oddymiania składa się z następujących elementów: Centrali oddymiania umieszczonej na najwyższej kondygnacji (w pobliżu okien oddymiających). Okien oddymiających o minimalnej powierzchni czynnej wynoszącej 5 % powierzchni największego rzutu klatki schodowej oraz siłowników je otwierających. Siłowników okiennych do napowietrzania klatek schodowych (okna na parterze). Przycisków oddymiania służących do ręcznego oddymiania klatek w 9

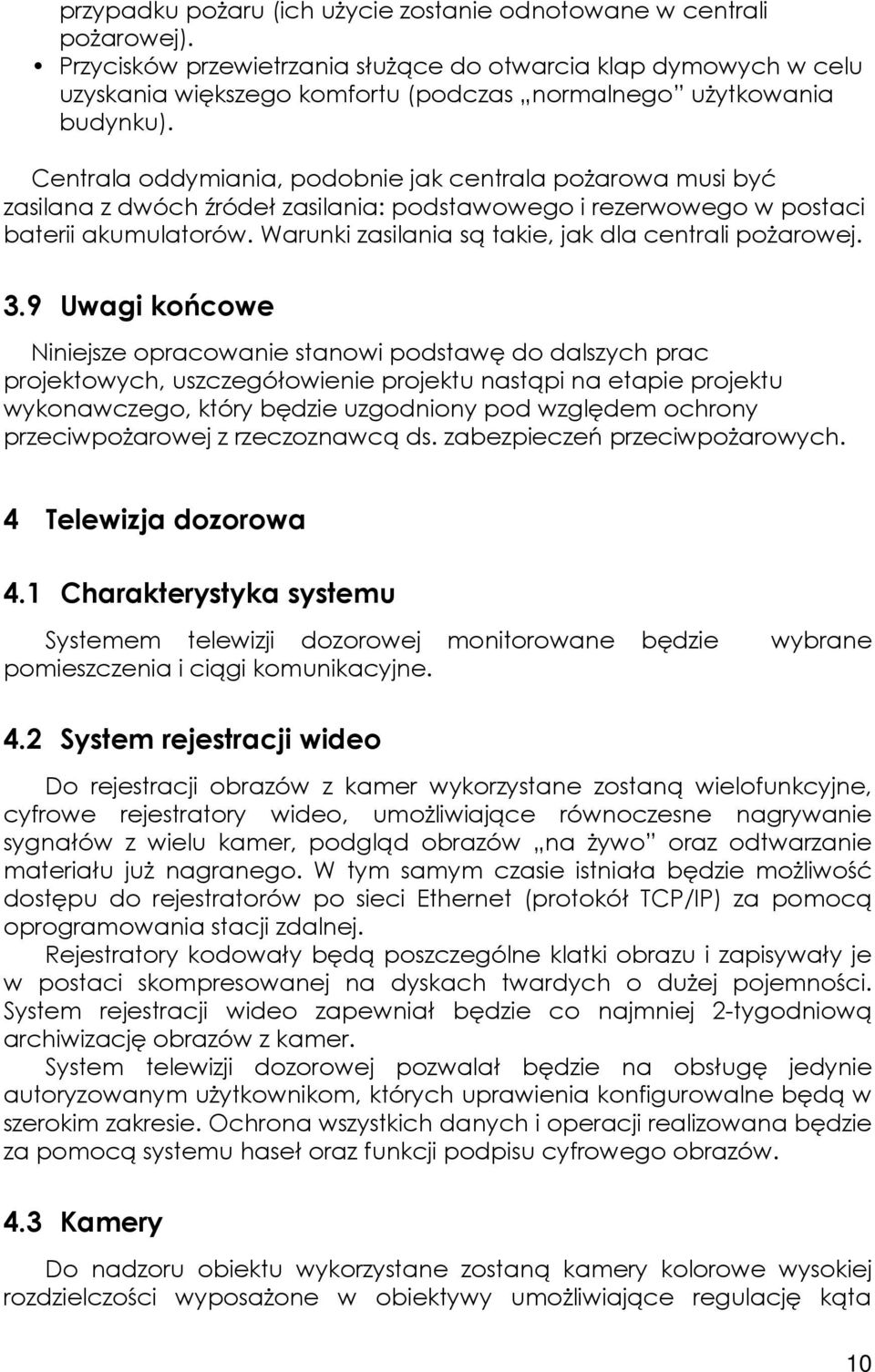

10 przypadku pożaru (ich użycie zostanie odnotowane w centrali pożarowej). Przycisków przewietrzania służące do otwarcia klap dymowych w celu uzyskania większego komfortu (podczas normalnego użytkowania budynku). Centrala oddymiania, podobnie jak centrala pożarowa musi być zasilana z dwóch źródeł zasilania: podstawowego i rezerwowego w postaci baterii akumulatorów. Warunki zasilania są takie, jak dla centrali pożarowej. 3.9 Uwagi końcowe Niniejsze opracowanie stanowi podstawę do dalszych prac projektowych, uszczegółowienie projektu nastąpi na etapie projektu wykonawczego, który będzie uzgodniony pod względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. 4 Telewizja dozorowa 4.1 Charakterystyka systemu Systemem telewizji dozorowej monitorowane będzie wybrane pomieszczenia i ciągi komunikacyjne. 4.2 System rejestracji wideo Do rejestracji obrazów z kamer wykorzystane zostaną wielofunkcyjne, cyfrowe rejestratory wideo, umożliwiające równoczesne nagrywanie sygnałów z wielu kamer, podgląd obrazów na żywo oraz odtwarzanie materiału już nagranego. W tym samym czasie istniała będzie możliwość dostępu do rejestratorów po sieci Ethernet (protokół TCP/IP) za pomocą oprogramowania stacji zdalnej. Rejestratory kodowały będą poszczególne klatki obrazu i zapisywały je w postaci skompresowanej na dyskach twardych o dużej pojemności. System rejestracji wideo zapewniał będzie co najmniej 2-tygodniową archiwizację obrazów z kamer. System telewizji dozorowej pozwalał będzie na obsługę jedynie autoryzowanym użytkownikom, których uprawienia konfigurowalne będą w szerokim zakresie. Ochrona wszystkich danych i operacji realizowana będzie za pomocą systemu haseł oraz funkcji podpisu cyfrowego obrazów. 4.3 Kamery Do nadzoru obiektu wykorzystane zostaną kamery kolorowe wysokiej rozdzielczości wyposażone w obiektywy umożliwiające regulację kąta 10

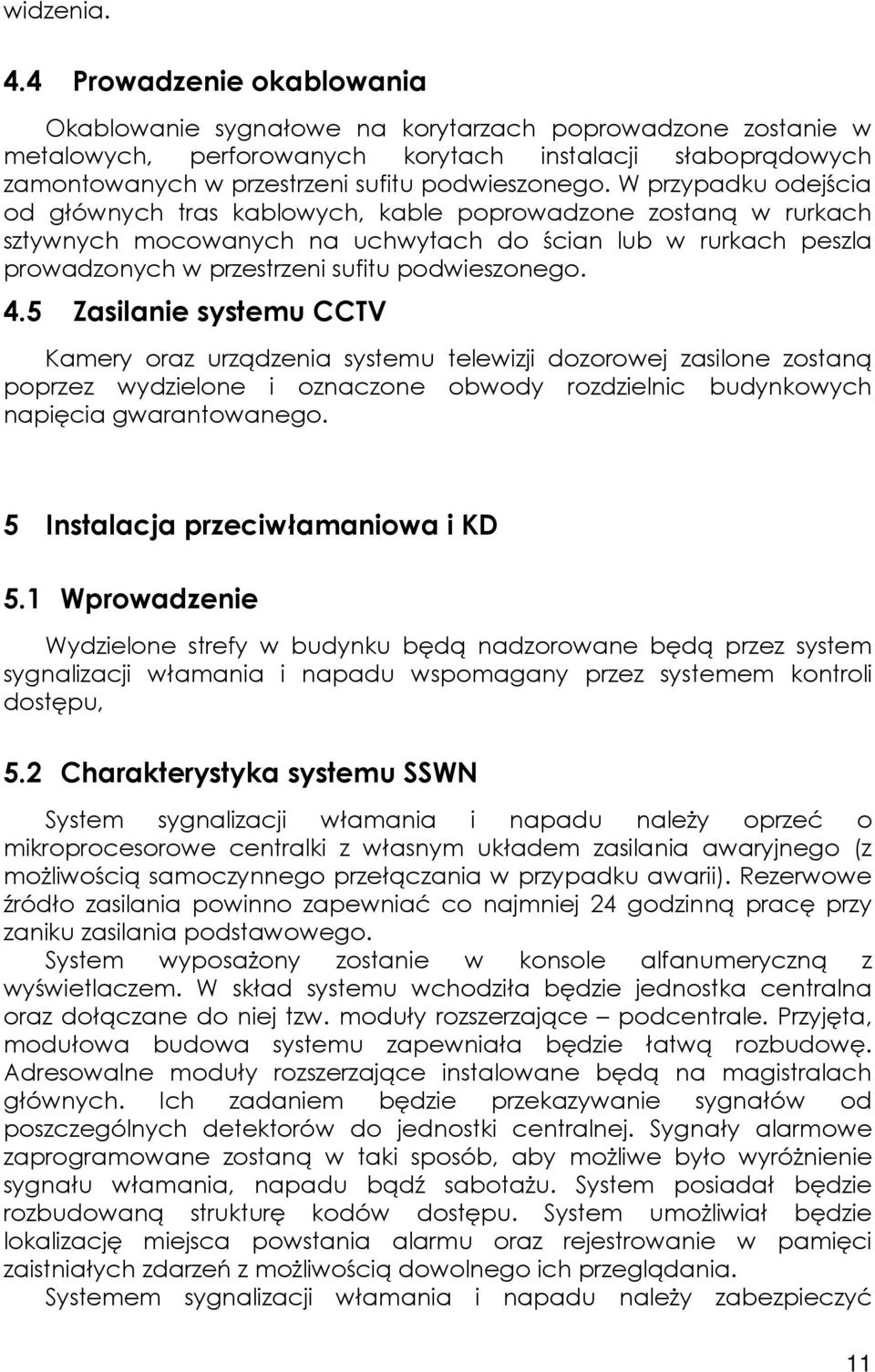

11 widzenia. 4.4 Prowadzenie okablowania Okablowanie sygnałowe na korytarzach poprowadzone zostanie w metalowych, perforowanych korytach instalacji słaboprądowych zamontowanych w przestrzeni sufitu podwieszonego. W przypadku odejścia od głównych tras kablowych, kable poprowadzone zostaną w rurkach sztywnych mocowanych na uchwytach do ścian lub w rurkach peszla prowadzonych w przestrzeni sufitu podwieszonego. 4.5 Zasilanie systemu CCTV Kamery oraz urządzenia systemu telewizji dozorowej zasilone zostaną poprzez wydzielone i oznaczone obwody rozdzielnic budynkowych napięcia gwarantowanego. 5 Instalacja przeciwłamaniowa i KD 5.1 Wprowadzenie Wydzielone strefy w budynku będą nadzorowane będą przez system sygnalizacji włamania i napadu wspomagany przez systemem kontroli dostępu, 5.2 Charakterystyka systemu SSWN System sygnalizacji włamania i napadu należy oprzeć o mikroprocesorowe centralki z własnym układem zasilania awaryjnego (z możliwością samoczynnego przełączania w przypadku awarii). Rezerwowe źródło zasilania powinno zapewniać co najmniej 24 godzinną pracę przy zaniku zasilania podstawowego. System wyposażony zostanie w konsole alfanumeryczną z wyświetlaczem. W skład systemu wchodziła będzie jednostka centralna oraz dołączane do niej tzw. moduły rozszerzające podcentrale. Przyjęta, modułowa budowa systemu zapewniała będzie łatwą rozbudowę. Adresowalne moduły rozszerzające instalowane będą na magistralach głównych. Ich zadaniem będzie przekazywanie sygnałów od poszczególnych detektorów do jednostki centralnej. Sygnały alarmowe zaprogramowane zostaną w taki sposób, aby możliwe było wyróżnienie sygnału włamania, napadu bądź sabotażu. System posiadał będzie rozbudowaną strukturę kodów dostępu. System umożliwiał będzie lokalizację miejsca powstania alarmu oraz rejestrowanie w pamięci zaistniałych zdarzeń z możliwością dowolnego ich przeglądania. Systemem sygnalizacji włamania i napadu należy zabezpieczyć 11

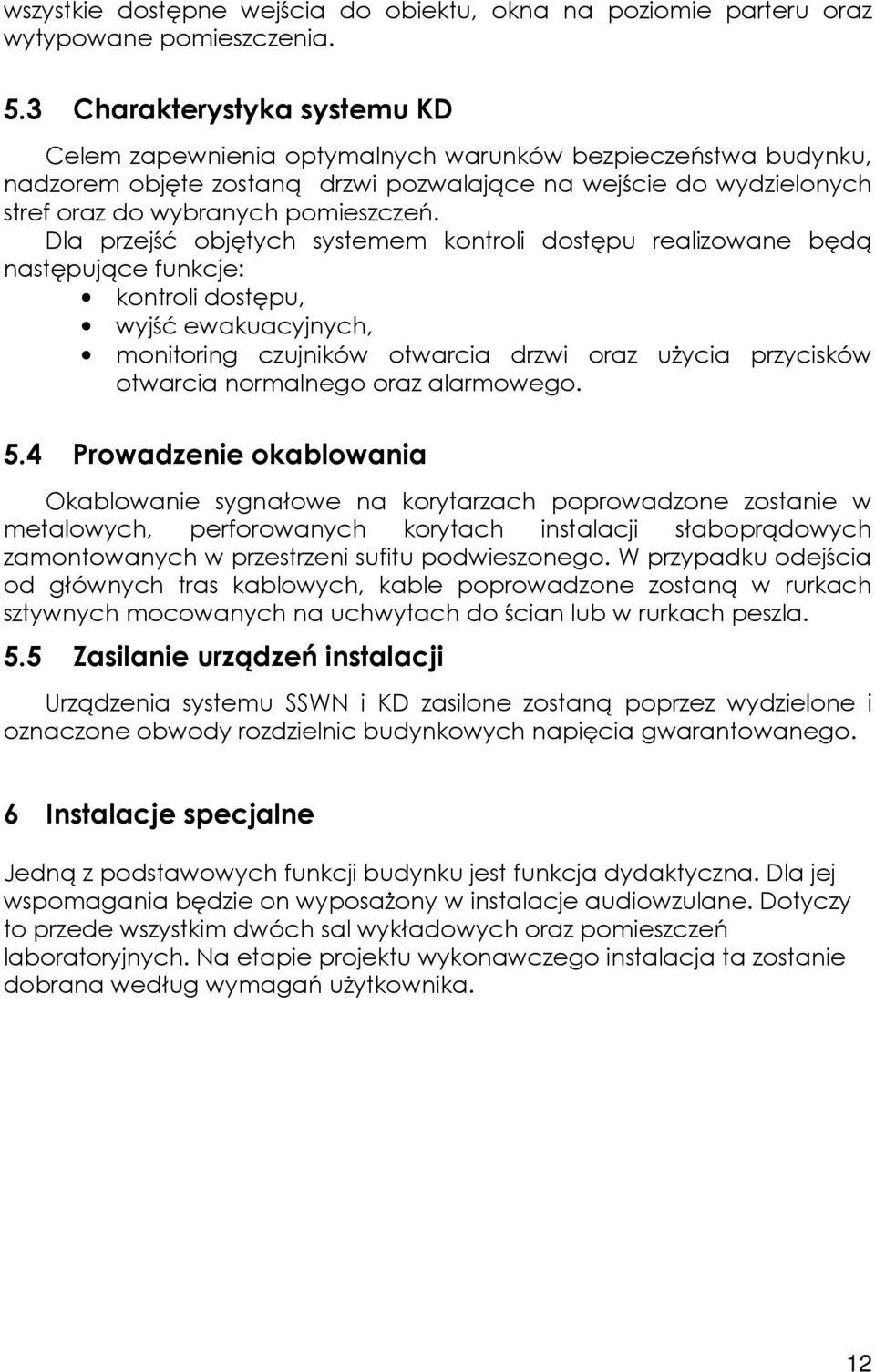

12 wszystkie dostępne wejścia do obiektu, okna na poziomie parteru oraz wytypowane pomieszczenia. 5.3 Charakterystyka systemu KD Celem zapewnienia optymalnych warunków bezpieczeństwa budynku, nadzorem objęte zostaną drzwi pozwalające na wejście do wydzielonych stref oraz do wybranych pomieszczeń. Dla przejść objętych systemem kontroli dostępu realizowane będą następujące funkcje: kontroli dostępu, wyjść ewakuacyjnych, monitoring czujników otwarcia drzwi oraz użycia przycisków otwarcia normalnego oraz alarmowego. 5.4 Prowadzenie okablowania Okablowanie sygnałowe na korytarzach poprowadzone zostanie w metalowych, perforowanych korytach instalacji słaboprądowych zamontowanych w przestrzeni sufitu podwieszonego. W przypadku odejścia od głównych tras kablowych, kable poprowadzone zostaną w rurkach sztywnych mocowanych na uchwytach do ścian lub w rurkach peszla. 5.5 Zasilanie urządzeń instalacji Urządzenia systemu SSWN i KD zasilone zostaną poprzez wydzielone i oznaczone obwody rozdzielnic budynkowych napięcia gwarantowanego. 6 Instalacje specjalne Jedną z podstawowych funkcji budynku jest funkcja dydaktyczna. Dla jej wspomagania będzie on wyposażony w instalacje audiowzulane. Dotyczy to przede wszystkim dwóch sal wykładowych oraz pomieszczeń laboratoryjnych. Na etapie projektu wykonawczego instalacja ta zostanie dobrana według wymagań użytkownika. 12

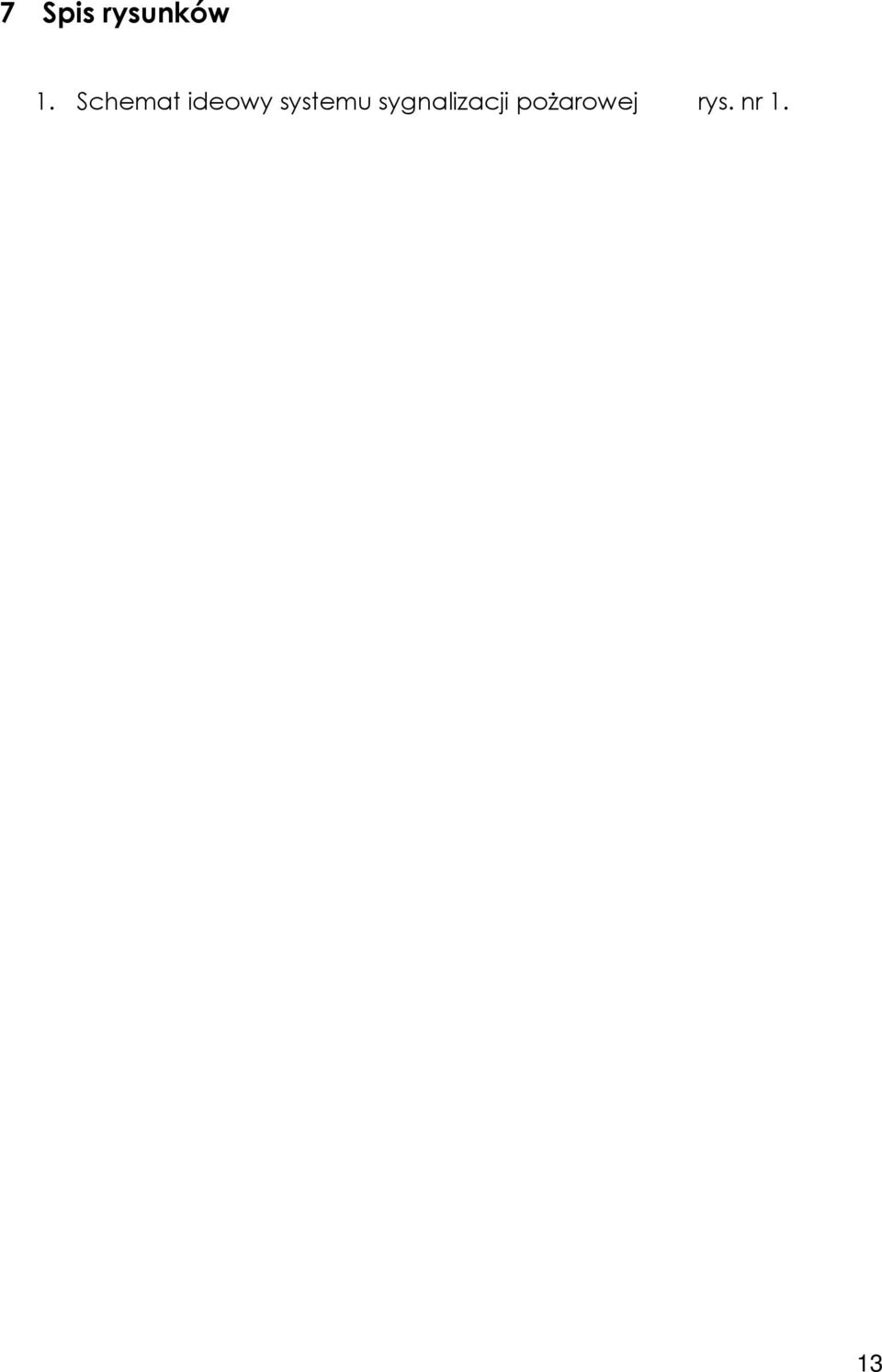

13 7 Spis rysunków 1. Schemat ideowy systemu sygnalizacji pożarowej rys. nr 1. 13
