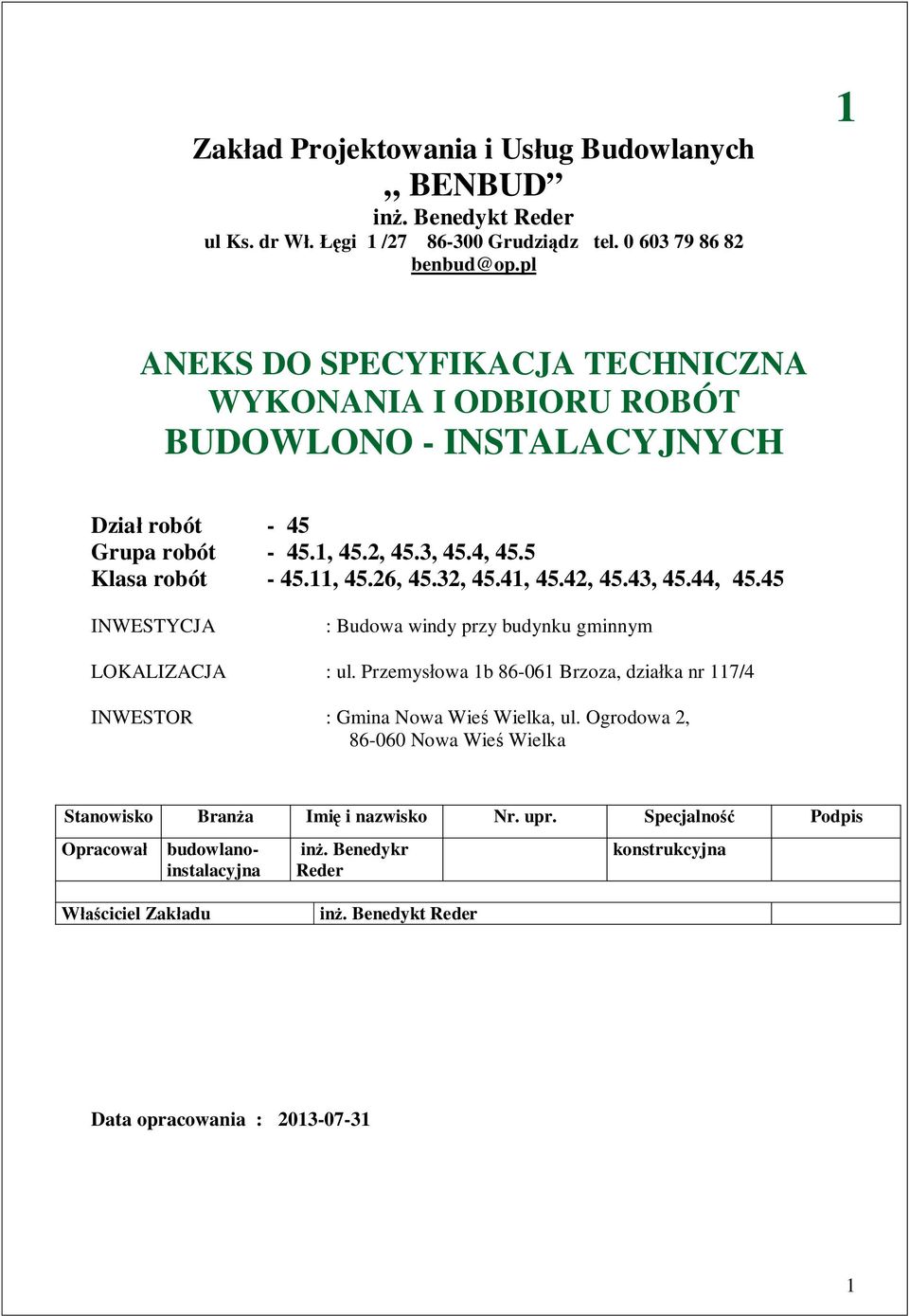

1 Zakad Projektowania i Usug Budowlanych BENBUD in. Benedykt Reder ul Ks. dr W. gi 1 / Grudzidz tel benbud@op.pl 1 ANEKS DO SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLONO - INSTALACYJNYCH Dzia robót - 45 Grupa robót , 45.2, 45.3, 45.4, 45.5 Klasa robót , 45.26, 45.32, 45.41, 45.42, 45.43, 45.44, INWESTYCJA : Budowa windy przy budynku gminnym LOKALIZACJA : ul. Przemysowa 1b Brzoza, dziaka nr 117/4 INWESTOR : Gmina Nowa Wie Wielka, ul. Ogrodowa 2, Nowa Wie Wielka Stanowisko Brana Imi i nazwisko Nr. upr. Specjalno Podpis Opracowa budowlanoinstalacyjna in. Benedykr Reder konstrukcyjna ciciel Zakadu in. Benedykt Reder Data opracowania :

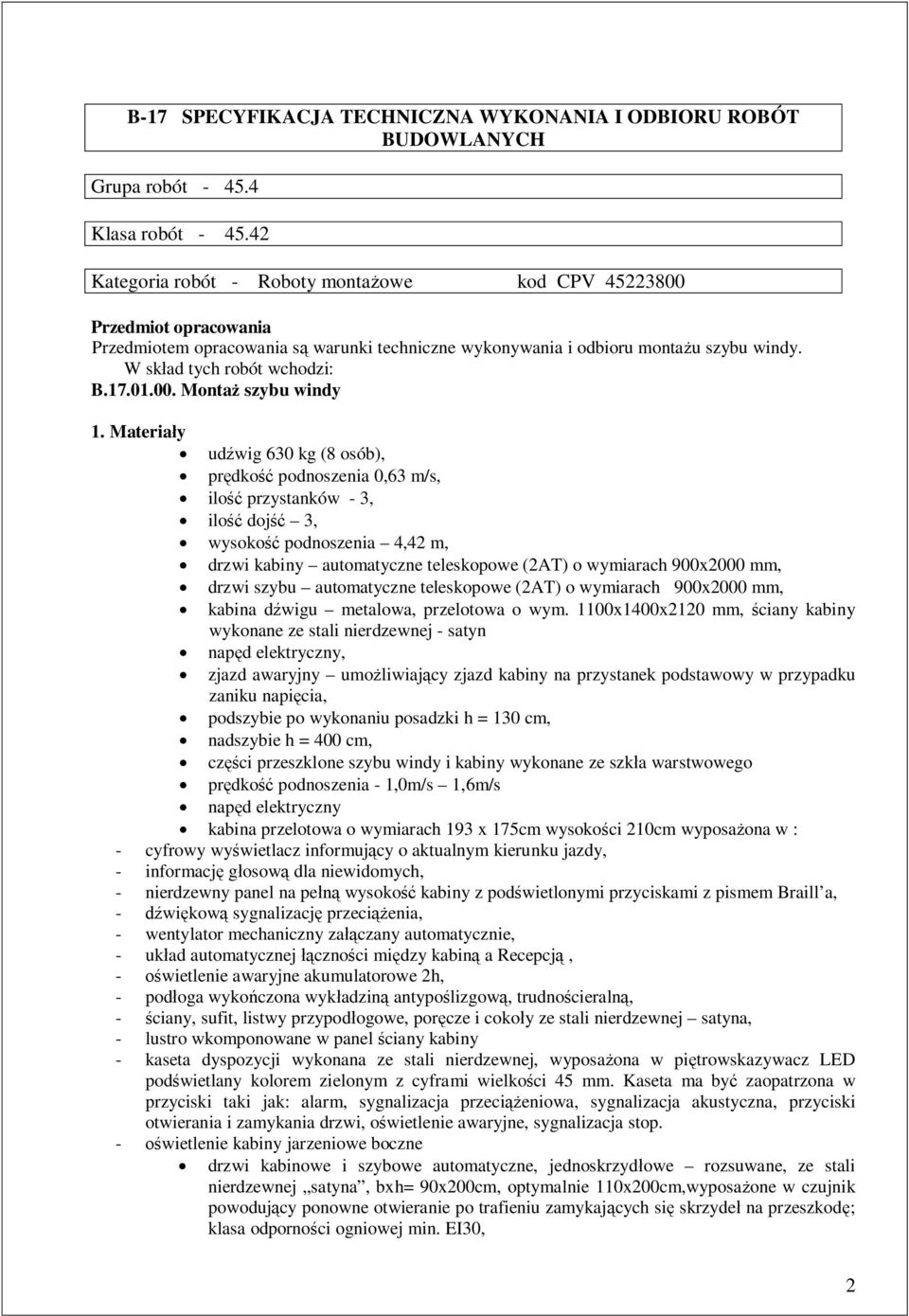

2 B-17 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Grupa robót Klasa robót Kategoria robót - Roboty montaowe kod CPV Przedmiot opracowania Przedmiotem opracowania s warunki techniczne wykonywania i odbioru montau szybu windy. W skad tych robót wchodzi: B Monta szybu windy 1. Materiay udwig 630 kg (8 osób), prdko podnoszenia 0,63 m/s, ilo przystanków - 3, ilo doj 3, wysoko podnoszenia 4,42 m, drzwi kabiny automatyczne teleskopowe (2AT) o wymiarach 900x2000 mm, drzwi szybu automatyczne teleskopowe (2AT) o wymiarach 900x2000 mm, kabina dwigu metalowa, przelotowa o wym. 1100x1400x2120 mm, ciany kabiny wykonane ze stali nierdzewnej - satyn napd elektryczny, zjazd awaryjny umoliwiajcy zjazd kabiny na przystanek podstawowy w przypadku zaniku napicia, podszybie po wykonaniu posadzki h = 130 cm, nadszybie h = 400 cm, czci przeszklone szybu windy i kabiny wykonane ze szka warstwowego prdko podnoszenia - 1,0m/s 1,6m/s napd elektryczny kabina przelotowa o wymiarach 193 x 175cm wysokoci 210cm wyposaona w : - cyfrowy wywietlacz informujcy o aktualnym kierunku jazdy, - informacj gosow dla niewidomych, - nierdzewny panel na pe wysoko kabiny z podwietlonymi przyciskami z pismem Braill a, - wikow sygnalizacj przecienia, - wentylator mechaniczny zaczany automatycznie, - ukad automatycznej cznoci midzy kabin a Recepcj, - wietlenie awaryjne akumulatorowe 2h, - podoga wykoczona wykadzin antypolizgow, trudnocieraln, - ciany, sufit, listwy przypodogowe, porcze i cokoy ze stali nierdzewnej satyna, - lustro wkomponowane w panel ciany kabiny - kaseta dyspozycji wykonana ze stali nierdzewnej, wyposaona w pitrowskazywacz LED podwietlany kolorem zielonym z cyframi wielkoci 45 mm. Kaseta ma by zaopatrzona w przyciski taki jak: alarm, sygnalizacja przecieniowa, sygnalizacja akustyczna, przyciski otwierania i zamykania drzwi, owietlenie awaryjne, sygnalizacja stop. - wietlenie kabiny jarzeniowe boczne drzwi kabinowe i szybowe automatyczne, jednoskrzydowe rozsuwane, ze stali nierdzewnej satyna, bxh= 90x200cm, optymalnie 110x200cm,wyposaone w czujnik powodujcy ponowne otwieranie po trafieniu zamykajcych si skrzyde na przeszkod; klasa odpornoci ogniowej min. EI30, 2

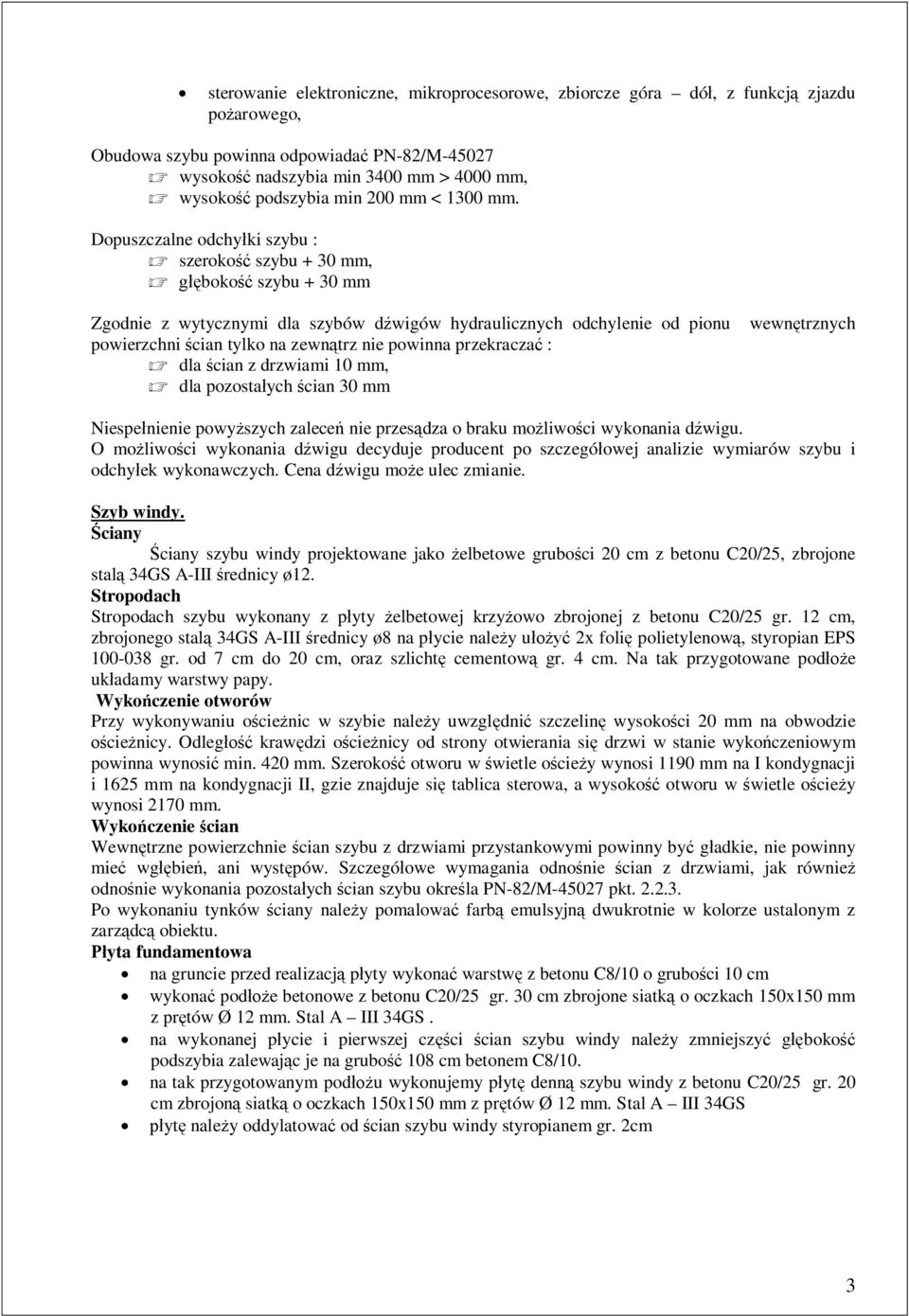

3 sterowanie elektroniczne, mikroprocesorowe, zbiorcze góra dó, z funkcj zjazdu poarowego, Obudowa szybu powinna odpowiada PN-82/M wysoko nadszybia min 3400 mm > 4000 mm, wysoko podszybia min 200 mm < 1300 mm. Dopuszczalne odchyki szybu : szeroko szybu + 30 mm, boko szybu + 30 mm Zgodnie z wytycznymi dla szybów dwigów hydraulicznych odchylenie od pionu wewntrznych powierzchni cian tylko na zewntrz nie powinna przekracza : dla cian z drzwiami 10 mm, dla pozostaych cian 30 mm Niespenienie powyszych zalece nie przesdza o braku moliwoci wykonania dwigu. O moliwoci wykonania dwigu decyduje producent po szczegóowej analizie wymiarów szybu i odchyek wykonawczych. Cena dwigu moe ulec zmianie. Szyb windy. ciany ciany szybu windy projektowane jako elbetowe gruboci 20 cm z betonu C20/25, zbrojone stal 34GS A-III rednicy ø12. Stropodach Stropodach szybu wykonany z pyty elbetowej krzyowo zbrojonej z betonu C20/25 gr. 12 cm, zbrojonego stal 34GS A-III rednicy ø8 na pycie naley u 2x foli polietylenow, styropian EPS gr. od 7 cm do 20 cm, oraz szlicht cementow gr. 4 cm. Na tak przygotowane pode ukadamy warstwy papy. Wykoczenie otworów Przy wykonywaniu ocienic w szybie naley uwzgldni szczelin wysokoci 20 mm na obwodzie cienicy. Odleg krawdzi ocienicy od strony otwierania si drzwi w stanie wykoczeniowym powinna wynosi min. 420 mm. Szeroko otworu w wietle ociey wynosi 1190 mm na I kondygnacji i 1625 mm na kondygnacji II, gzie znajduje si tablica sterowa, a wysoko otworu w wietle ociey wynosi 2170 mm. Wykoczenie cian Wewntrzne powierzchnie cian szybu z drzwiami przystankowymi powinny by gadkie, nie powinny mie wgbie, ani wystpów. Szczegóowe wymagania odnonie cian z drzwiami, jak równie odnonie wykonania pozostaych cian szybu okrela PN-82/M pkt Po wykonaniu tynków ciany naley pomalowa farb emulsyjn dwukrotnie w kolorze ustalonym z zarzdc obiektu. yta fundamentowa na gruncie przed realizacj pyty wykona warstw z betonu C8/10 o gruboci 10 cm wykona pode betonowe z betonu C20/25 gr. 30 cm zbrojone siatk o oczkach 150x150 mm z prtów Ø 12 mm. Stal A III 34GS. na wykonanej pycie i pierwszej czci cian szybu windy naley zmniejszy gboko podszybia zalewajc je na grubo 108 cm betonem C8/10. na tak przygotowanym podu wykonujemy pyt denn szybu windy z betonu C20/25 gr. 20 cm zbrojon siatk o oczkach 150x150 mm z prtów Ø 12 mm. Stal A III 34GS yt naley oddylatowa od cian szybu windy styropianem gr. 2cm 3

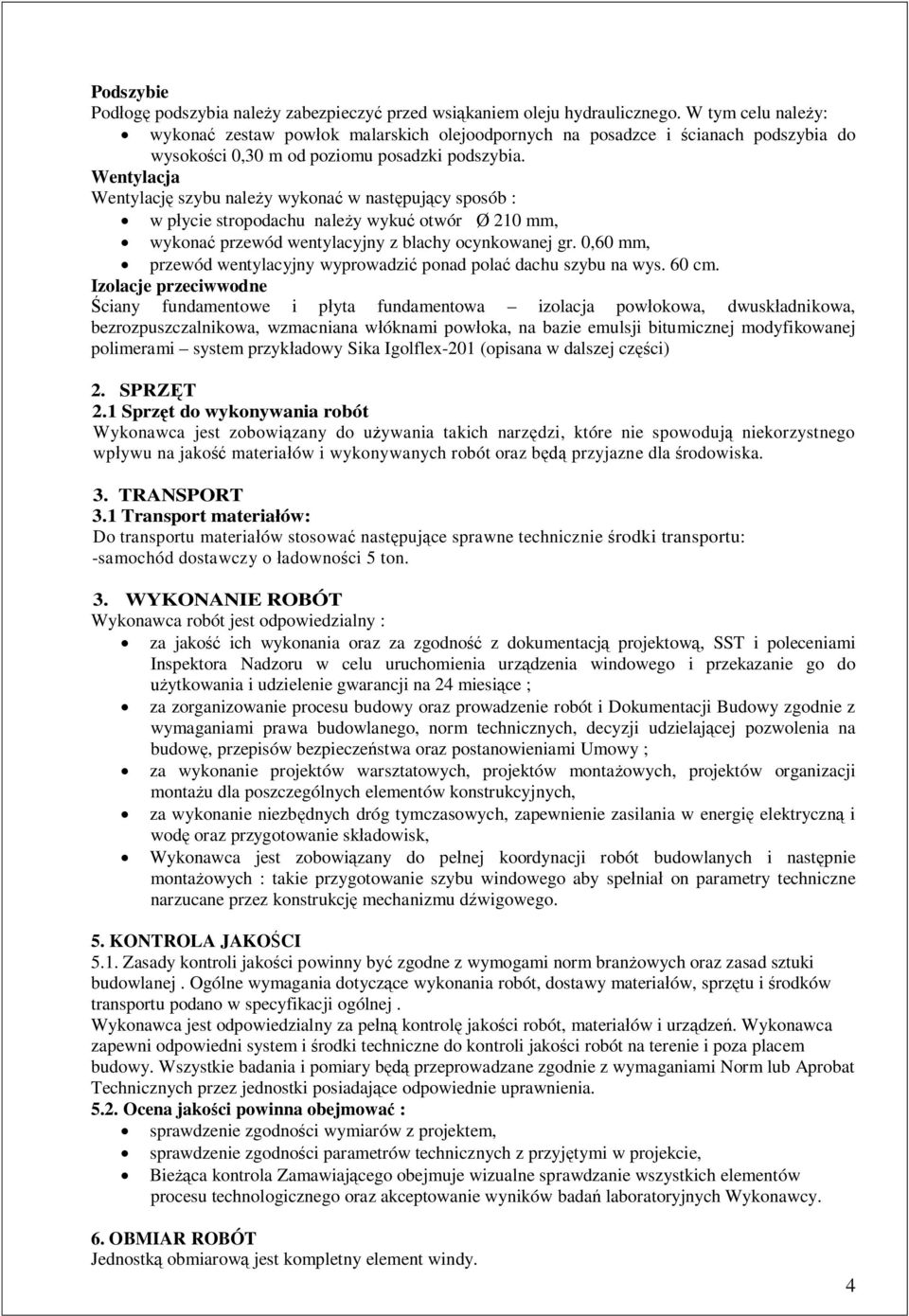

4 Podszybie Podog podszybia naley zabezpieczy przed wsikaniem oleju hydraulicznego. W tym celu naley: wykona zestaw powok malarskich olejoodpornych na posadzce i cianach podszybia do wysokoci 0,30 m od poziomu posadzki podszybia. Wentylacja Wentylacj szybu naley wykona w nastpujcy sposób : w pycie stropodachu naley wyku otwór Ø 210 mm, wykona przewód wentylacyjny z blachy ocynkowanej gr. 0,60 mm, przewód wentylacyjny wyprowadzi ponad pola dachu szybu na wys. 60 cm. Izolacje przeciwwodne ciany fundamentowe i pyta fundamentowa izolacja powokowa, dwuskadnikowa, bezrozpuszczalnikowa, wzmacniana wóknami powoka, na bazie emulsji bitumicznej modyfikowanej polimerami system przykadowy Sika Igolflex-201 (opisana w dalszej czci) 2. SPRZT 2.1 Sprzt do wykonywania robót Wykonawca jest zobowizany do uywania takich narzdzi, które nie spowoduj niekorzystnego wpywu na jako materiaów i wykonywanych robót oraz b przyjazne dla rodowiska. 3. TRANSPORT 3.1 Transport materiaów: Do transportu materiaów stosowa nastpujce sprawne technicznie rodki transportu: -samochód dostawczy o adownoci 5 ton. 3. WYKONANIE ROBÓT Wykonawca robót jest odpowiedzialny : za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru w celu uruchomienia urzdzenia windowego i przekazanie go do ytkowania i udzielenie gwarancji na 24 miesice ; za zorganizowanie procesu budowy oraz prowadzenie robót i Dokumentacji Budowy zgodnie z wymaganiami prawa budowlanego, norm technicznych, decyzji udzielajcej pozwolenia na budow, przepisów bezpieczestwa oraz postanowieniami Umowy ; za wykonanie projektów warsztatowych, projektów montaowych, projektów organizacji montau dla poszczególnych elementów konstrukcyjnych, za wykonanie niezbdnych dróg tymczasowych, zapewnienie zasilania w energi elektryczn i wod oraz przygotowanie skadowisk, Wykonawca jest zobowizany do penej koordynacji robót budowlanych i nastpnie montaowych : takie przygotowanie szybu windowego aby spenia on parametry techniczne narzucane przez konstrukcj mechanizmu dwigowego. 5. KONTROLA JAKOCI 5.1. Zasady kontroli jakoci powinny by zgodne z wymogami norm branowych oraz zasad sztuki budowlanej. Ogólne wymagania dotyczce wykonania robót, dostawy materiaów, sprztu i rodków transportu podano w specyfikacji ogólnej. Wykonawca jest odpowiedzialny za pe kontrol jakoci robót, materiaów i urzdze. Wykonawca zapewni odpowiedni system i rodki techniczne do kontroli jakoci robót na terenie i poza placem budowy. Wszystkie badania i pomiary b przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadajce odpowiednie uprawnienia Ocena jakoci powinna obejmowa : sprawdzenie zgodnoci wymiarów z projektem, sprawdzenie zgodnoci parametrów technicznych z przyjtymi w projekcie, Bieca kontrola Zamawiajcego obejmuje wizualne sprawdzanie wszystkich elementów procesu technologicznego oraz akceptowanie wyników bada laboratoryjnych Wykonawcy. 6. OBMIAR ROBÓT Jednostk obmiarow jest kompletny element windy. 4

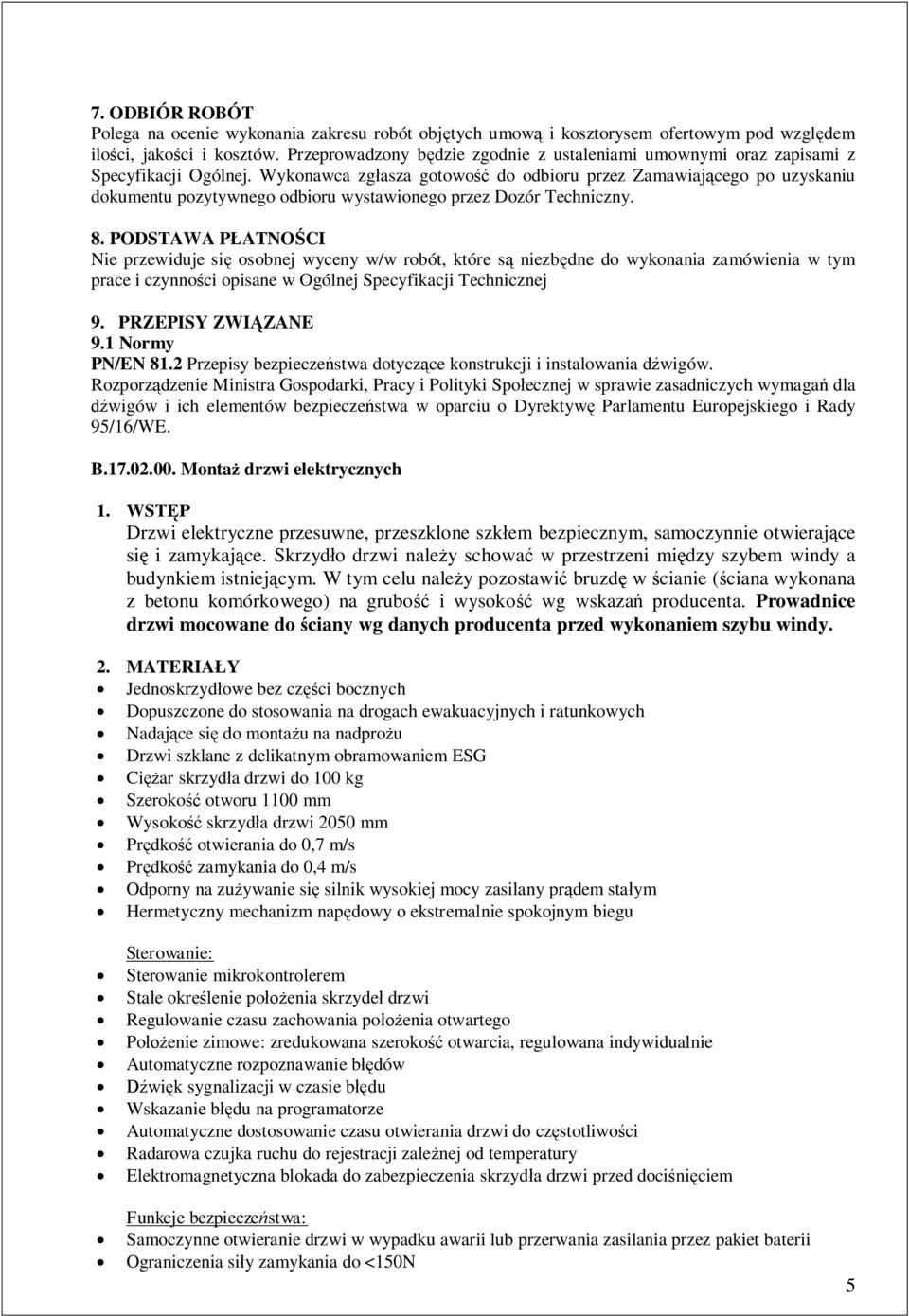

5 7. ODBIÓR ROBÓT Polega na ocenie wykonania zakresu robót objtych umow i kosztorysem ofertowym pod wzgldem iloci, jakoci i kosztów. Przeprowadzony bdzie zgodnie z ustaleniami umownymi oraz zapisami z Specyfikacji Ogólnej. Wykonawca zgasza gotowo do odbioru przez Zamawiajcego po uzyskaniu dokumentu pozytywnego odbioru wystawionego przez Dozór Techniczny. 8. PODSTAWA PATNOCI Nie przewiduje si osobnej wyceny w/w robót, które s niezbdne do wykonania zamówienia w tym prace i czynnoci opisane w Ogólnej Specyfikacji Technicznej 9. PRZEPISY ZWIZANE 9.1 Normy PN/EN 81.2 Przepisy bezpieczestwa dotyczce konstrukcji i instalowania dwigów. Rozporzdzenie Ministra Gospodarki, Pracy i Polityki Spoecznej w sprawie zasadniczych wymaga dla wigów i ich elementów bezpieczestwa w oparciu o Dyrektyw Parlamentu Europejskiego i Rady 95/16/WE. B Monta drzwi elektrycznych 1. WSTP Drzwi elektryczne przesuwne, przeszklone szkem bezpiecznym, samoczynnie otwierajce si i zamykajce. Skrzydo drzwi naley schowa w przestrzeni midzy szybem windy a budynkiem istniejcym. W tym celu naley pozostawi bruzd w cianie (ciana wykonana z betonu komórkowego) na grubo i wysoko wg wskaza producenta. Prowadnice drzwi mocowane do ciany wg danych producenta przed wykonaniem szybu windy. 2. MATERIAY Jednoskrzydowe bez czci bocznych Dopuszczone do stosowania na drogach ewakuacyjnych i ratunkowych Nadajce si do montau na nadprou Drzwi szklane z delikatnym obramowaniem ESG Ciar skrzyda drzwi do 100 kg Szeroko otworu 1100 mm Wysoko skrzyda drzwi 2050 mm Prdko otwierania do 0,7 m/s Prdko zamykania do 0,4 m/s Odporny na zuywanie si silnik wysokiej mocy zasilany prdem staym Hermetyczny mechanizm napdowy o ekstremalnie spokojnym biegu Sterowanie: Sterowanie mikrokontrolerem Stae okrelenie poenia skrzyde drzwi Regulowanie czasu zachowania poenia otwartego Poenie zimowe: zredukowana szeroko otwarcia, regulowana indywidualnie Automatyczne rozpoznawanie bdów wik sygnalizacji w czasie bdu Wskazanie bdu na programatorze Automatyczne dostosowanie czasu otwierania drzwi do czstotliwoci Radarowa czujka ruchu do rejestracji zalenej od temperatury Elektromagnetyczna blokada do zabezpieczenia skrzyda drzwi przed dociniciem Funkcje bezpieczestwa: Samoczynne otwieranie drzwi w wypadku awarii lub przerwania zasilania przez pakiet baterii Ograniczenia siy zamykania do <150N 5

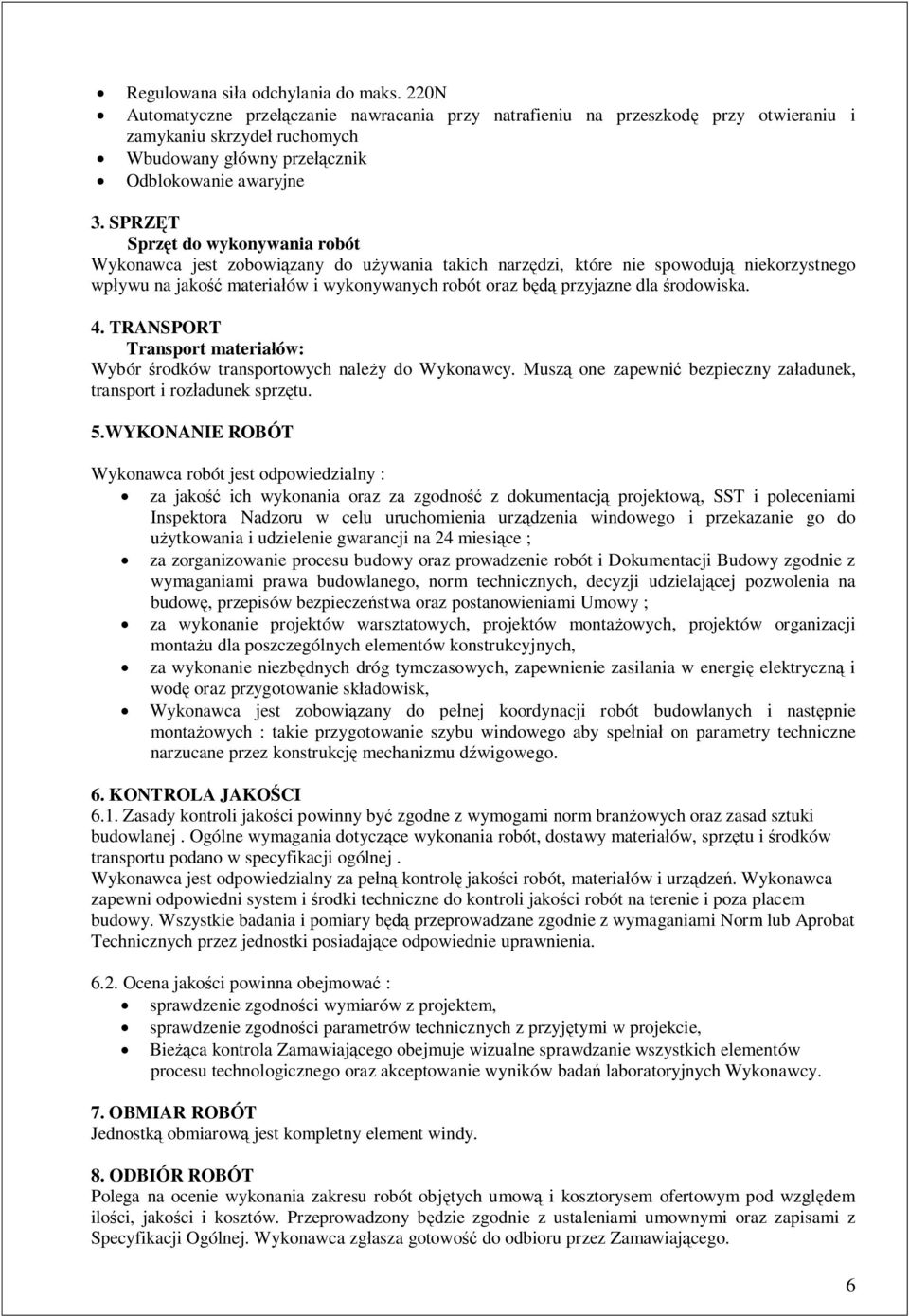

6 Regulowana sia odchylania do maks. 220N Automatyczne przeczanie nawracania przy natrafieniu na przeszkod przy otwieraniu i zamykaniu skrzyde ruchomych Wbudowany gówny przecznik Odblokowanie awaryjne 3. SPRZT Sprzt do wykonywania robót Wykonawca jest zobowizany do uywania takich narzdzi, które nie spowoduj niekorzystnego wpywu na jako materiaów i wykonywanych robót oraz b przyjazne dla rodowiska. 4. TRANSPORT Transport materiaów: Wybór rodków transportowych naley do Wykonawcy. Musz one zapewni bezpieczny zaadunek, transport i rozadunek sprztu. 5.WYKONANIE ROBÓT Wykonawca robót jest odpowiedzialny : za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru w celu uruchomienia urzdzenia windowego i przekazanie go do ytkowania i udzielenie gwarancji na 24 miesice ; za zorganizowanie procesu budowy oraz prowadzenie robót i Dokumentacji Budowy zgodnie z wymaganiami prawa budowlanego, norm technicznych, decyzji udzielajcej pozwolenia na budow, przepisów bezpieczestwa oraz postanowieniami Umowy ; za wykonanie projektów warsztatowych, projektów montaowych, projektów organizacji montau dla poszczególnych elementów konstrukcyjnych, za wykonanie niezbdnych dróg tymczasowych, zapewnienie zasilania w energi elektryczn i wod oraz przygotowanie skadowisk, Wykonawca jest zobowizany do penej koordynacji robót budowlanych i nastpnie montaowych : takie przygotowanie szybu windowego aby spenia on parametry techniczne narzucane przez konstrukcj mechanizmu dwigowego. 6. KONTROLA JAKOCI 6.1. Zasady kontroli jakoci powinny by zgodne z wymogami norm branowych oraz zasad sztuki budowlanej. Ogólne wymagania dotyczce wykonania robót, dostawy materiaów, sprztu i rodków transportu podano w specyfikacji ogólnej. Wykonawca jest odpowiedzialny za pe kontrol jakoci robót, materiaów i urzdze. Wykonawca zapewni odpowiedni system i rodki techniczne do kontroli jakoci robót na terenie i poza placem budowy. Wszystkie badania i pomiary b przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadajce odpowiednie uprawnienia Ocena jakoci powinna obejmowa : sprawdzenie zgodnoci wymiarów z projektem, sprawdzenie zgodnoci parametrów technicznych z przyjtymi w projekcie, Bieca kontrola Zamawiajcego obejmuje wizualne sprawdzanie wszystkich elementów procesu technologicznego oraz akceptowanie wyników bada laboratoryjnych Wykonawcy. 7. OBMIAR ROBÓT Jednostk obmiarow jest kompletny element windy. 8. ODBIÓR ROBÓT Polega na ocenie wykonania zakresu robót objtych umow i kosztorysem ofertowym pod wzgldem iloci, jakoci i kosztów. Przeprowadzony bdzie zgodnie z ustaleniami umownymi oraz zapisami z Specyfikacji Ogólnej. Wykonawca zgasza gotowo do odbioru przez Zamawiajcego. 6

7 8. PODSTAWA PATNOCI Nie przewiduje si osobnej wyceny w/w robót, które s niezbdne do wykonania zamówienia w tym prace i czynnoci opisane w Ogólnej Specyfikacji Technicznej 9. PRZEPISY ZWIZANE 9.1 Normy EN :2002 (PN-EN :2004) Elektryczny sprzt do uytku domowego i podobnego Bezpieczestwo uytkowania. Cz 1: Wymagania ogólne; EN :2003 (PN-EN :2004) Elektryczny sprzt do uytku domowego i podobnego Bezpieczestwo uytkowania. Cz 2-103: Wymagania szczegóowe, dotyczce ukadów napdowych do bram, drzwi i okien. PN-EN 50020:2002 (PN-EN 50020:2003) Urzdzenia elektryczne w przestrzeniach zagroonych wybuchem Wykonanie iskrobezpieczne i 7
