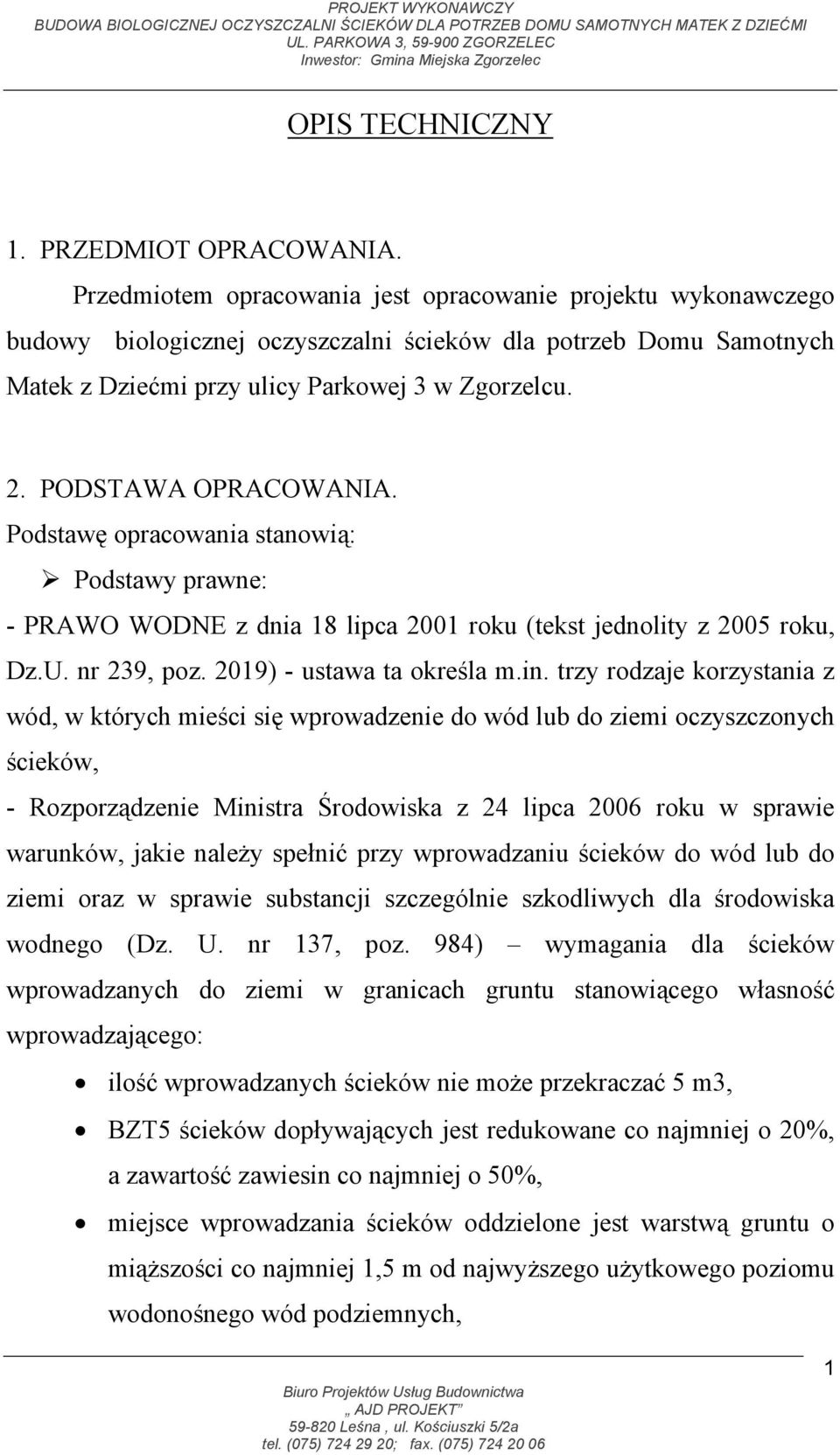

1 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest opracowanie projektu wykonawczego budowy biologicznej oczyszczalni ścieków dla potrzeb Domu Samotnych Matek z Dziećmi przy ulicy Parkowej 3 w Zgorzelcu. 2. PODSTAWA OPRACOWANIA. Podstawę opracowania stanowią: Podstawy prawne: - PRAWO WODNE z dnia 18 lipca 2001 roku (tekst jednolity z 2005 roku, Dz.U. nr 239, poz. 2019) - ustawa ta określa m.in. trzy rodzaje korzystania z wód, w których mieści się wprowadzenie do wód lub do ziemi oczyszczonych ścieków, - Rozporządzenie Ministra Środowiska z 24 lipca 2006 roku w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. nr 137, poz. 984) wymagania dla ścieków wprowadzanych do ziemi w granicach gruntu stanowiącego własność wprowadzającego: ilość wprowadzanych ścieków nie może przekraczać 5 m3, BZT5 ścieków dopływających jest redukowane co najmniej o 20%, a zawartość zawiesin co najmniej o 50%, miejsce wprowadzania ścieków oddzielone jest warstwą gruntu o miąższości co najmniej 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych, 1

PODSTAWA OPRACOWANIA. Podstawę opracowania stanowią: Podstawy prawne: - PRAWO WODNE z dnia 18 lipca 2001 roku (tekst jednolity z 2005 roku, Dz.U. nr 239, poz. 2019) - ustawa ta określa m.in.

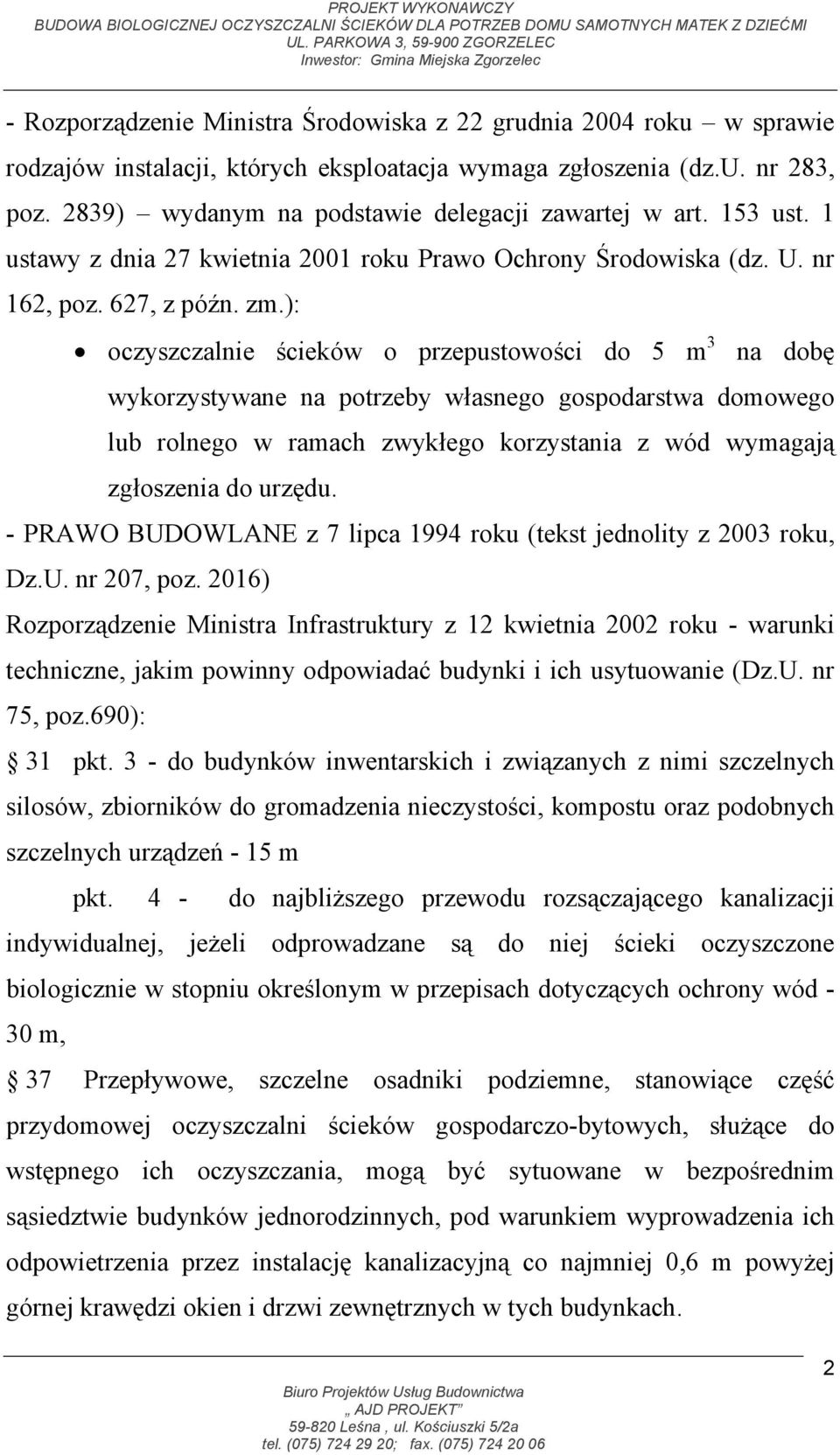

2 - Rozporządzenie Ministra Środowiska z 22 grudnia 2004 roku w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia (dz.u. nr 283, poz. 2839) wydanym na podstawie delegacji zawartej w art. 153 ust. 1 ustawy z dnia 27 kwietnia 2001 roku Prawo Ochrony Środowiska (dz. U. nr 162, poz. 627, z późn. zm.): oczyszczalnie ścieków o przepustowości do 5 m 3 na dobę wykorzystywane na potrzeby własnego gospodarstwa domowego lub rolnego w ramach zwykłego korzystania z wód wymagają zgłoszenia do urzędu. - PRAWO BUDOWLANE z 7 lipca 1994 roku (tekst jednolity z 2003 roku, Dz.U. nr 207, poz. 2016) Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku - warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.690): 31 pkt. 3 - do budynków inwentarskich i związanych z nimi szczelnych silosów, zbiorników do gromadzenia nieczystości, kompostu oraz podobnych szczelnych urządzeń - 15 m pkt. 4 - do najbliższego przewodu rozsączającego kanalizacji indywidualnej, jeżeli odprowadzane są do niej ścieki oczyszczone biologicznie w stopniu określonym w przepisach dotyczących ochrony wód - 30 m, 37 Przepływowe, szczelne osadniki podziemne, stanowiące część przydomowej oczyszczalni ścieków gospodarczo-bytowych, służące do wstępnego ich oczyszczania, mogą być sytuowane w bezpośrednim sąsiedztwie budynków jednorodzinnych, pod warunkiem wyprowadzenia ich odpowietrzenia przez instalację kanalizacyjną co najmniej 0,6 m powyżej górnej krawędzi okien i drzwi zewnętrznych w tych budynkach. 2

): oczyszczalnie ścieków o przepustowości do 5 m 3 na dobę wykorzystywane na potrzeby własnego gospodarstwa domowego lub rolnego w ramach zwykłego korzystania z wód wymagają zgłoszenia do urzędu.

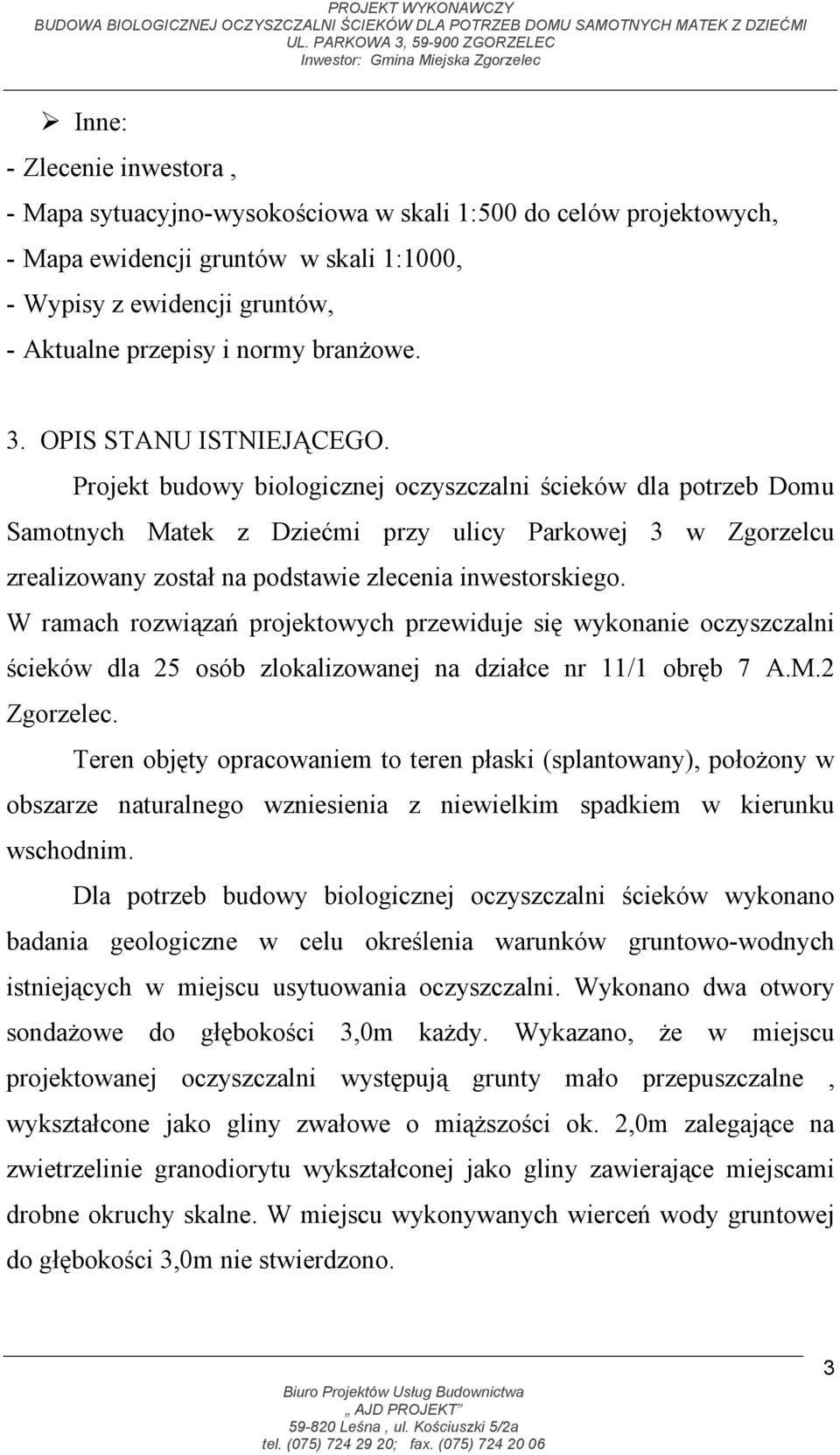

3 Inne: - Zlecenie inwestora, - Mapa sytuacyjno-wysokościowa w skali 1:500 do celów projektowych, - Mapa ewidencji gruntów w skali 1:1000, - Wypisy z ewidencji gruntów, - Aktualne przepisy i normy branżowe. 3. OPIS STANU ISTNIEJĄCEGO. Projekt budowy biologicznej oczyszczalni ścieków dla potrzeb Domu Samotnych Matek z Dziećmi przy ulicy Parkowej 3 w Zgorzelcu zrealizowany został na podstawie zlecenia inwestorskiego. W ramach rozwiązań projektowych przewiduje się wykonanie oczyszczalni ścieków dla 25 osób zlokalizowanej na działce nr 11/1 obręb 7 A.M.2 Zgorzelec. Teren objęty opracowaniem to teren płaski (splantowany), położony w obszarze naturalnego wzniesienia z niewielkim spadkiem w kierunku wschodnim. Dla potrzeb budowy biologicznej oczyszczalni ścieków wykonano badania geologiczne w celu określenia warunków gruntowo-wodnych istniejących w miejscu usytuowania oczyszczalni. Wykonano dwa otwory sondażowe do głębokości 3,0m każdy. Wykazano, że w miejscu projektowanej oczyszczalni występują grunty mało przepuszczalne, wykształcone jako gliny zwałowe o miąższości ok. 2,0m zalegające na zwietrzelinie granodiorytu wykształconej jako gliny zawierające miejscami drobne okruchy skalne. W miejscu wykonywanych wierceń wody gruntowej do głębokości 3,0m nie stwierdzono. 3

Projekt budowy biologicznej oczyszczalni ścieków dla potrzeb Domu Samotnych Matek z Dziećmi przy ulicy Parkowej 3 w Zgorzelcu zrealizowany został na podstawie zlecenia inwestorskiego.

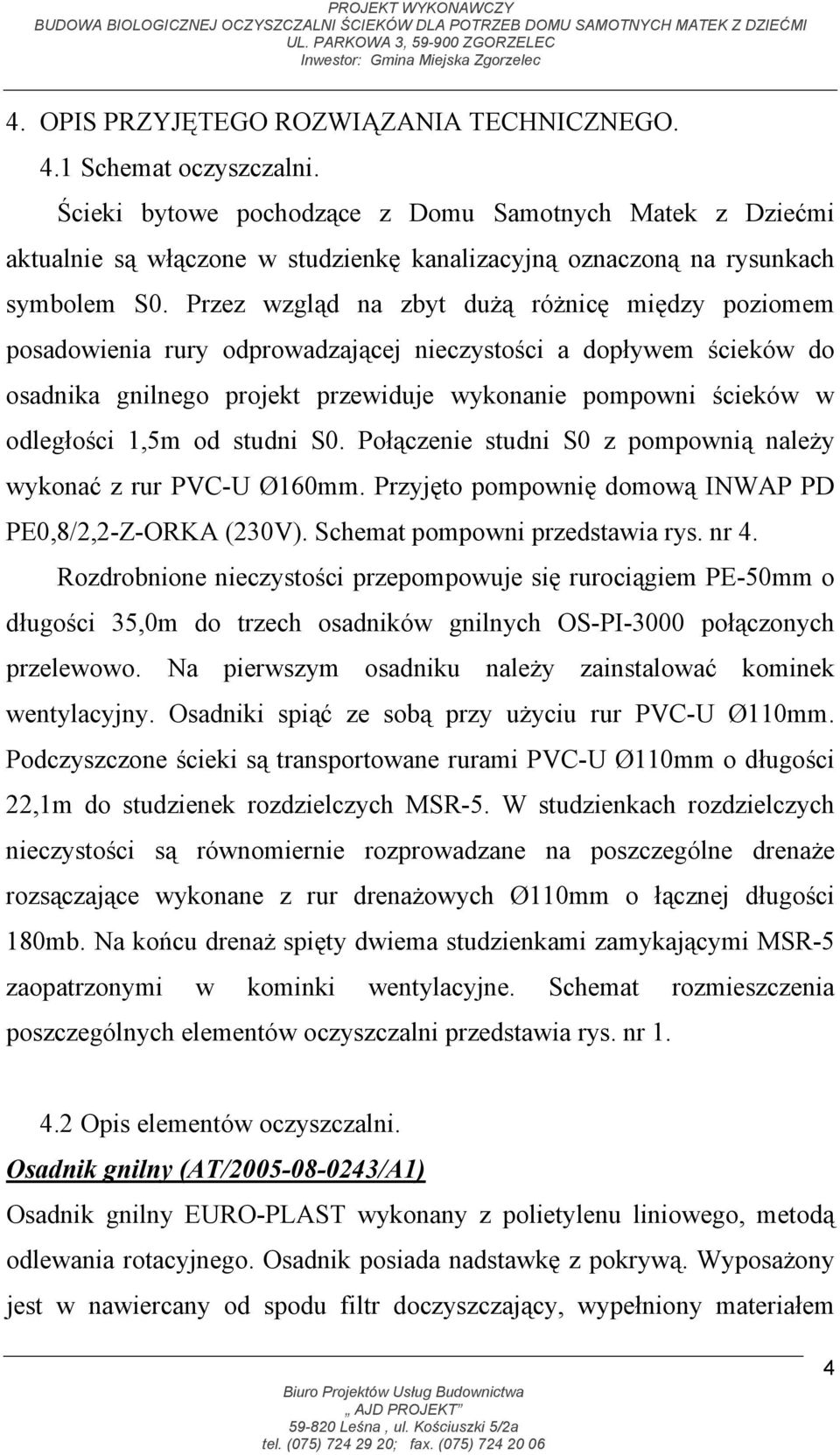

4 4. OPIS PRZYJĘTEGO ROZWIĄZANIA TECHNICZNEGO. 4.1 Schemat oczyszczalni. Ścieki bytowe pochodzące z Domu Samotnych Matek z Dziećmi aktualnie są włączone w studzienkę kanalizacyjną oznaczoną na rysunkach symbolem S0. Przez wzgląd na zbyt dużą różnicę między poziomem posadowienia rury odprowadzającej nieczystości a dopływem ścieków do osadnika gnilnego projekt przewiduje wykonanie pompowni ścieków w odległości 1,5m od studni S0. Połączenie studni S0 z pompownią należy wykonać z rur PVC-U Ø160mm. Przyjęto pompownię domową INWAP PD PE0,8/2,2-Z-ORKA (230V). Schemat pompowni przedstawia rys. nr 4. Rozdrobnione nieczystości przepompowuje się rurociągiem PE-50mm o długości 35,0m do trzech osadników gnilnych OS-PI-3000 połączonych przelewowo. Na pierwszym osadniku należy zainstalować kominek wentylacyjny. Osadniki spiąć ze sobą przy użyciu rur PVC-U Ø110mm. Podczyszczone ścieki są transportowane rurami PVC-U Ø110mm o długości 22,1m do studzienek rozdzielczych MSR-5. W studzienkach rozdzielczych nieczystości są równomiernie rozprowadzane na poszczególne drenaże rozsączające wykonane z rur drenażowych Ø110mm o łącznej długości 180mb. Na końcu drenaż spięty dwiema studzienkami zamykającymi MSR-5 zaopatrzonymi w kominki wentylacyjne. Schemat rozmieszczenia poszczególnych elementów oczyszczalni przedstawia rys. nr Opis elementów oczyszczalni. Osadnik gnilny (AT/ /A1) Osadnik gnilny EURO-PLAST wykonany z polietylenu liniowego, metodą odlewania rotacyjnego. Osadnik posiada nadstawkę z pokrywą. Wyposażony jest w nawiercany od spodu filtr doczyszczający, wypełniony materiałem 4

Przez wzgląd na zbyt dużą różnicę między poziomem posadowienia rury odprowadzającej nieczystości a dopływem ścieków do osadnika gnilnego projekt przewiduje wykonanie pompowni ścieków w odległości

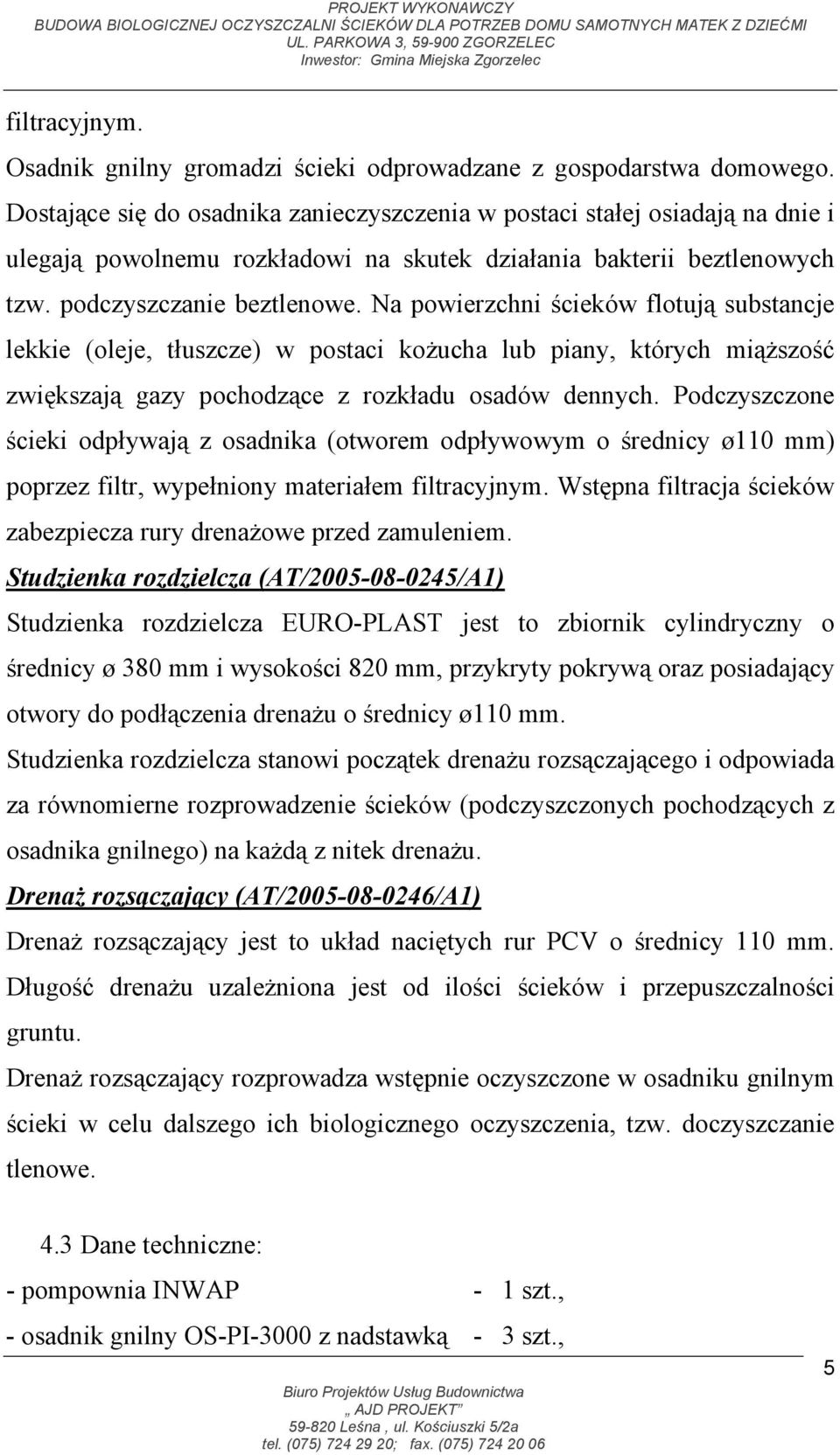

5 filtracyjnym. Osadnik gnilny gromadzi ścieki odprowadzane z gospodarstwa domowego. Dostające się do osadnika zanieczyszczenia w postaci stałej osiadają na dnie i ulegają powolnemu rozkładowi na skutek działania bakterii beztlenowych tzw. podczyszczanie beztlenowe. Na powierzchni ścieków flotują substancje lekkie (oleje, tłuszcze) w postaci kożucha lub piany, których miąższość zwiększają gazy pochodzące z rozkładu osadów dennych. Podczyszczone ścieki odpływają z osadnika (otworem odpływowym o średnicy ø110 mm) poprzez filtr, wypełniony materiałem filtracyjnym. Wstępna filtracja ścieków zabezpiecza rury drenażowe przed zamuleniem. Studzienka rozdzielcza (AT/ /A1) Studzienka rozdzielcza EURO-PLAST jest to zbiornik cylindryczny o średnicy ø 380 mm i wysokości 820 mm, przykryty pokrywą oraz posiadający otwory do podłączenia drenażu o średnicy ø110 mm. Studzienka rozdzielcza stanowi początek drenażu rozsączającego i odpowiada za równomierne rozprowadzenie ścieków (podczyszczonych pochodzących z osadnika gnilnego) na każdą z nitek drenażu. Drenaż rozsączający (AT/ /A1) Drenaż rozsączający jest to układ naciętych rur PCV o średnicy 110 mm. Długość drenażu uzależniona jest od ilości ścieków i przepuszczalności gruntu. Drenaż rozsączający rozprowadza wstępnie oczyszczone w osadniku gnilnym ścieki w celu dalszego ich biologicznego oczyszczenia, tzw. doczyszczanie tlenowe. 4.3 Dane techniczne: - pompownia INWAP - 1 szt., - osadnik gnilny OS-PI-3000 z nadstawką - 3 szt., 5

Na powierzchni ścieków flotują substancje lekkie (oleje, tłuszcze) w postaci kożucha lub piany, których miąższość zwiększają gazy pochodzące z rozkładu osadów dennych.

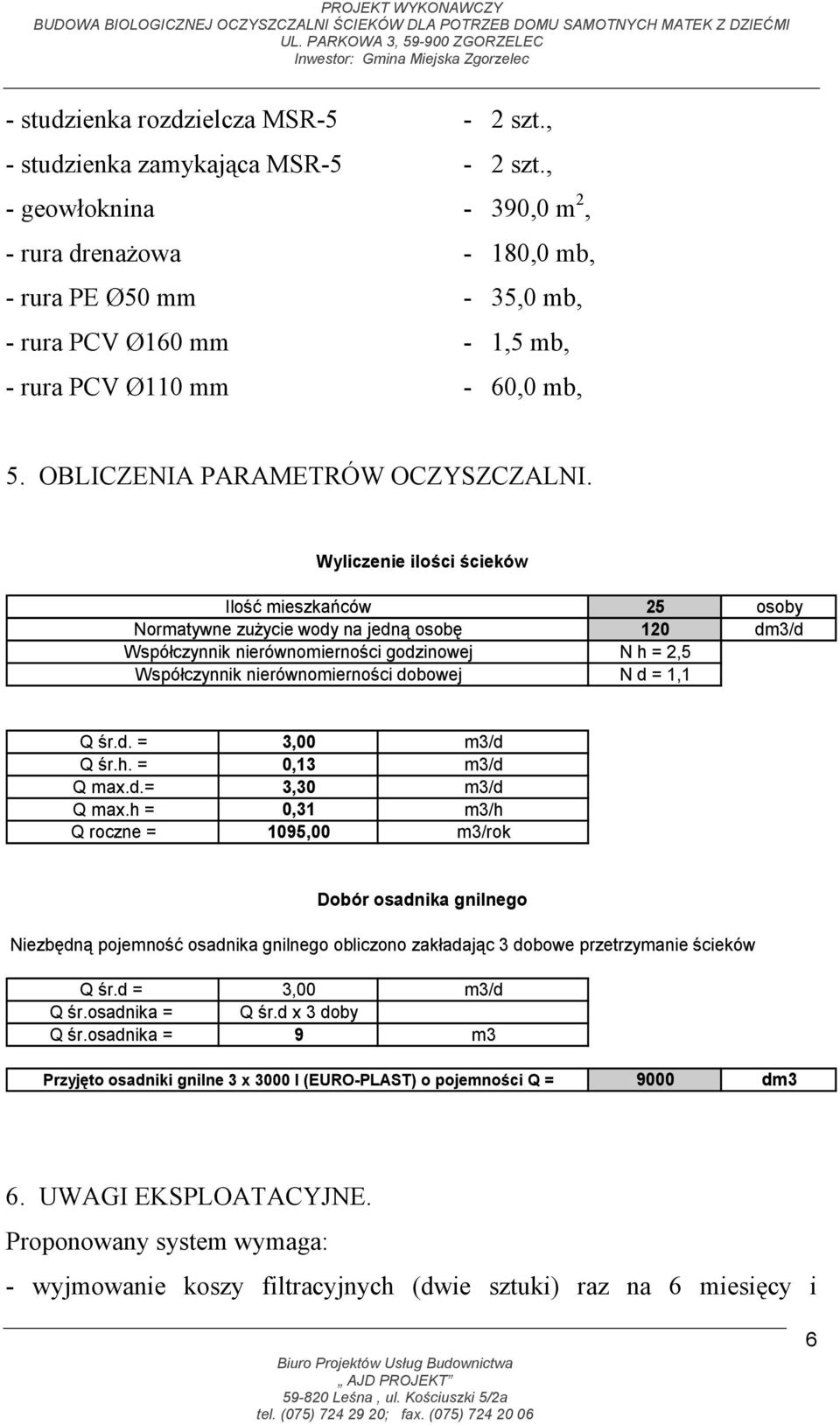

6 - studzienka rozdzielcza MSR-5-2 szt., - studzienka zamykająca MSR-5-2 szt., - geowłoknina - 390,0 m 2, - rura drenażowa - 180,0 mb, - rura PE Ø50 mm - 35,0 mb, - rura PCV Ø160 mm - 1,5 mb, - rura PCV Ø110 mm - 60,0 mb, 5. OBLICZENIA PARAMETRÓW OCZYSZCZALNI. Wyliczenie ilości ścieków Ilość mieszkańców Normatywne zużycie wody na jedną osobę Współczynnik nierównomierności godzinowej Współczynnik nierównomierności dobowej 25 osoby 120 dm3/d N h = 2,5 N d = 1,1 Q śr.d. = 3,00 m3/d Q śr.h. = 0,13 m3/d Q max.d.= 3,30 m3/d Q max.h = 0,31 m3/h Q roczne = 1095,00 m3/rok Dobór osadnika gnilnego Niezbędną pojemność osadnika gnilnego obliczono zakładając 3 dobowe przetrzymanie ścieków Q śr.d = 3,00 m3/d Q śr.osadnika = Q śr.d x 3 doby Q śr.osadnika = 9 m3 Przyjęto osadniki gnilne 3 x 3000 l (EURO-PLAST) o pojemności Q = 9000 dm3 6. UWAGI EKSPLOATACYJNE. Proponowany system wymaga: - wyjmowanie koszy filtracyjnych (dwie sztuki) raz na 6 miesięcy i 6

Wyliczenie ilości ścieków Ilość mieszkańców Normatywne zużycie wody na jedną osobę Współczynnik nierównomierności godzinowej Współczynnik nierównomierności dobowej 25 osoby 120 dm3/d N h = 2,5 N d =

7 przepłukiwanie materiału filtracyjnego wodą, - wybieranie osadu z osadnika raz na 1,5 2 lata (zgodnie z zaleceniami opisanymi w KSIĄŻCE UŻYTKOWNIKA), - dla polepszenia właściwości pracy oczyszczalni oraz zniwelowania uciążliwości zapachowych wskazane jest dodawanie preparatów bakteryjnoenzymatycznych. 7. INNE. - dystrybutorem projektowanej oczyszczalni jest firma BIMs Plus, - całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania robót budowlano-montażowych instalacji sanitarnych, - po wykonaniu oczyszczalni należy sporządzić inwentaryzację geodezyjną, - w okresie eksploatacji należy ściśle przestrzegać zaleceń producenta oczyszczalni oraz przepompowni, - postępowanie według zaleceń i wskazówek dotyczących eksploatacji i konserwacji urządzeń oczyszczalni warunkuje jej prawidłowe funkcjonowanie. Projektant: 7

- dystrybutorem projektowanej oczyszczalni jest firma BIMs Plus, - całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania robót budowlano-montażowych instalacji
