Krüger&Matz. Owner s Manual Instrukcja Obs³ugi Instructiuni De Utilizare Bedienungsanleitung. Car Amplifier KM1001 KM1002 KM1004 KM1005.

Transkrypt

1 Krüger&Matz Car Amplifier KM1001 KM1002 KM1004 KM1005 Polski English Owner s Manual Instrukcja Obs³ugi Instructiuni De Utilizare Bedienungsanleitung Românã Deutsch

2

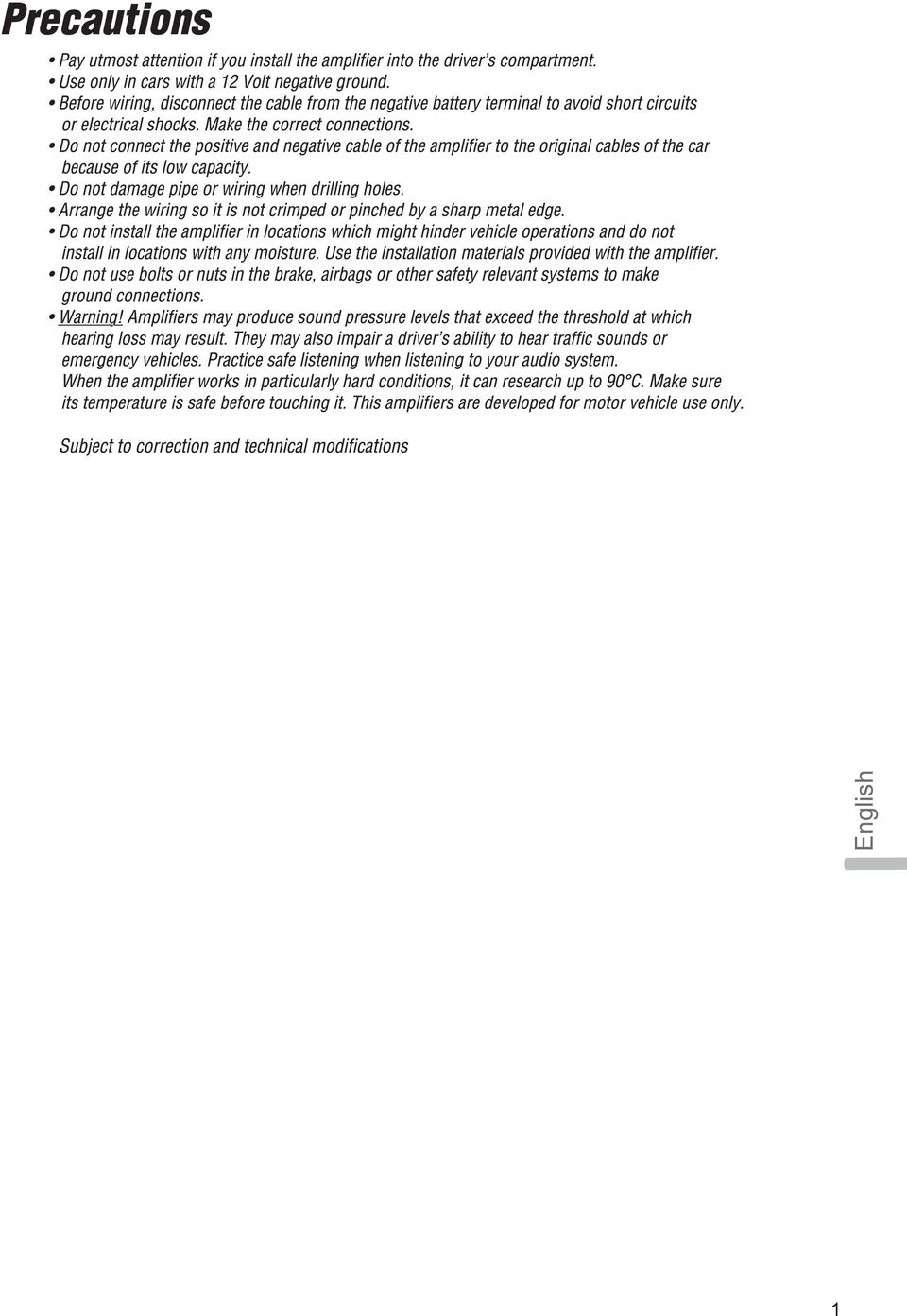

3 1 English

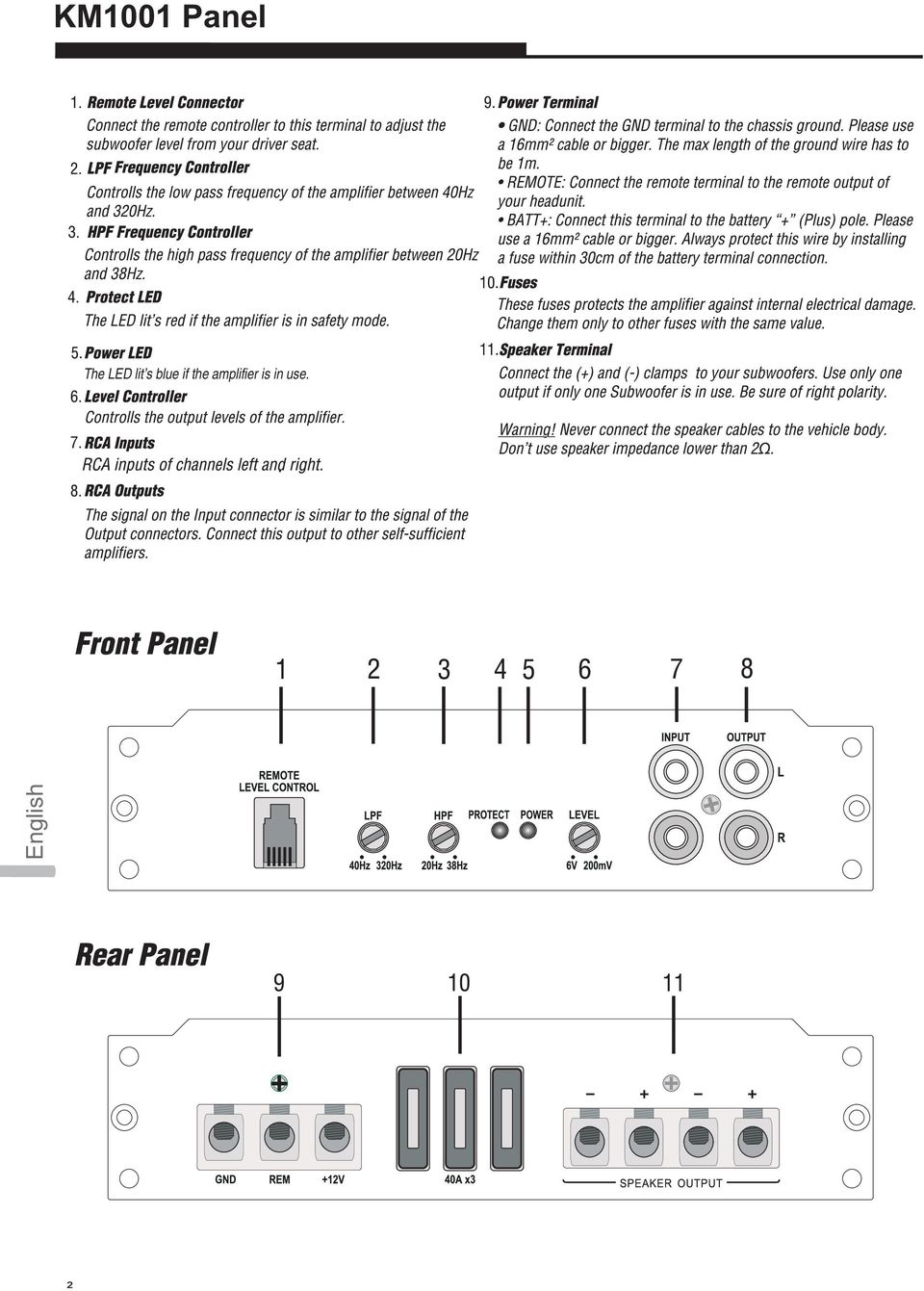

4 KM1001 Panel The LED lit s blue if the amplifier is in use. English 2

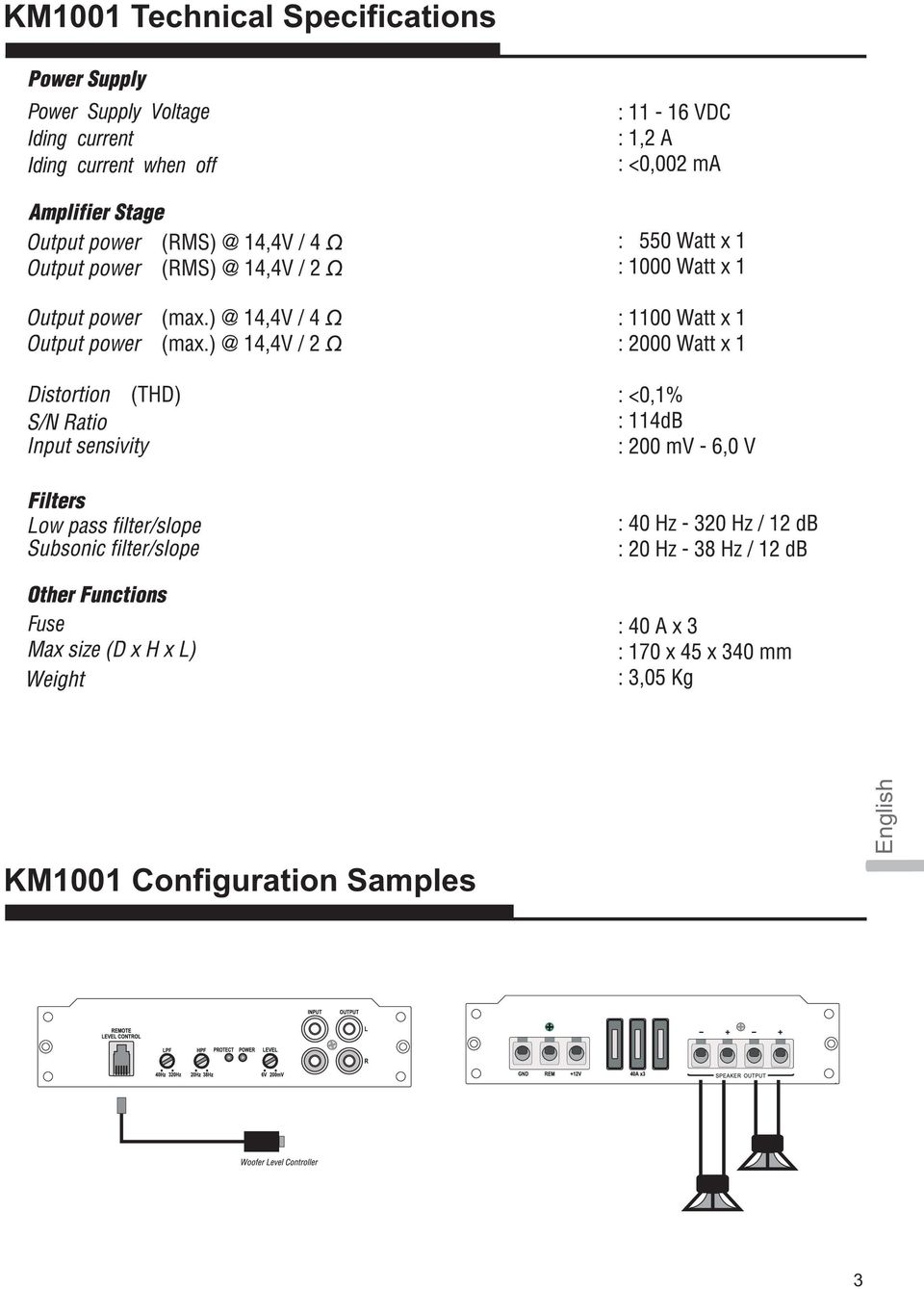

5 KM1001 Technical Specifications KM1001 Configuration Samples English 3

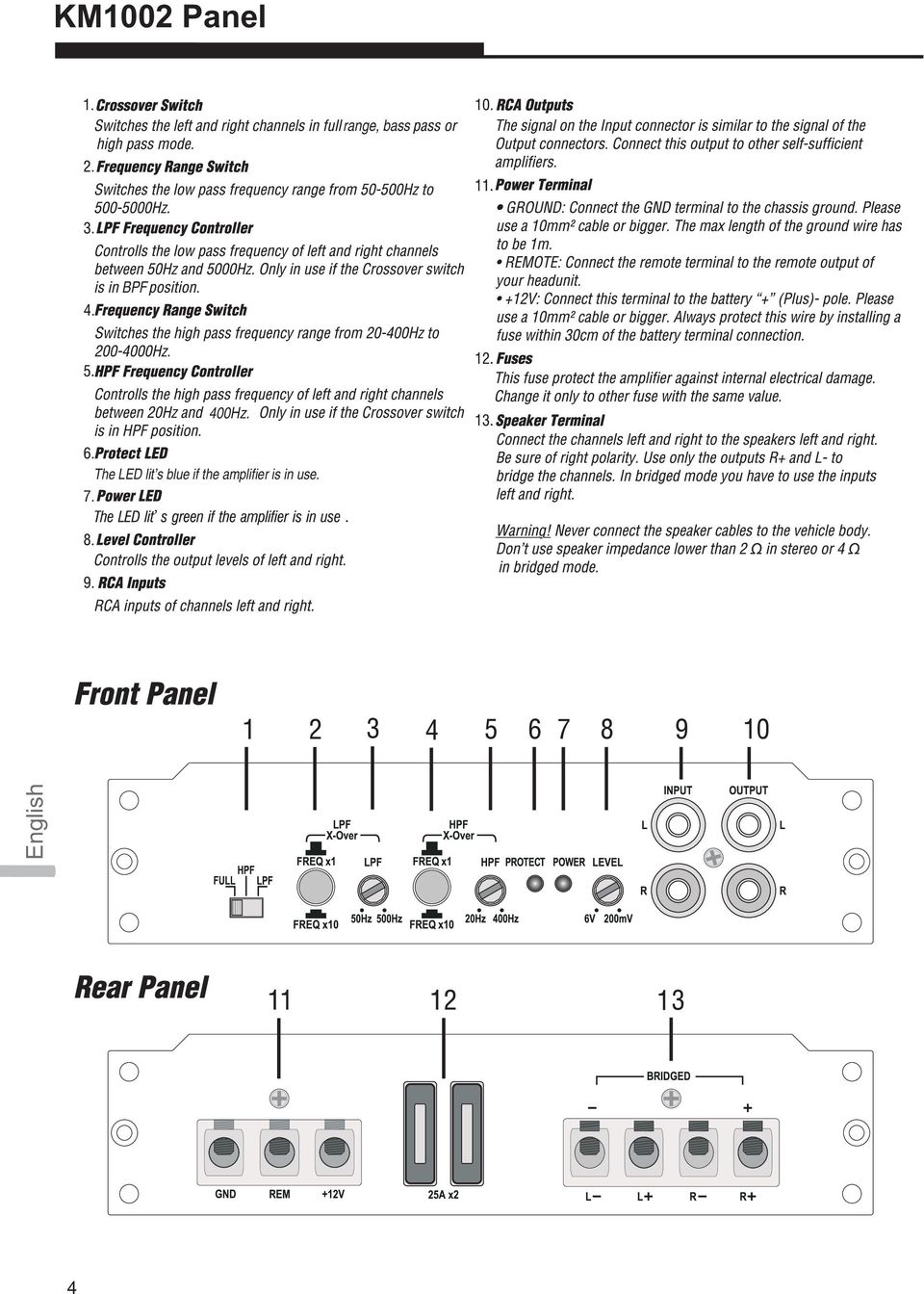

6 KM1002 Panel range, bass BPF 400Hz. The LED lit s blue if the amplifier is in use. English 4

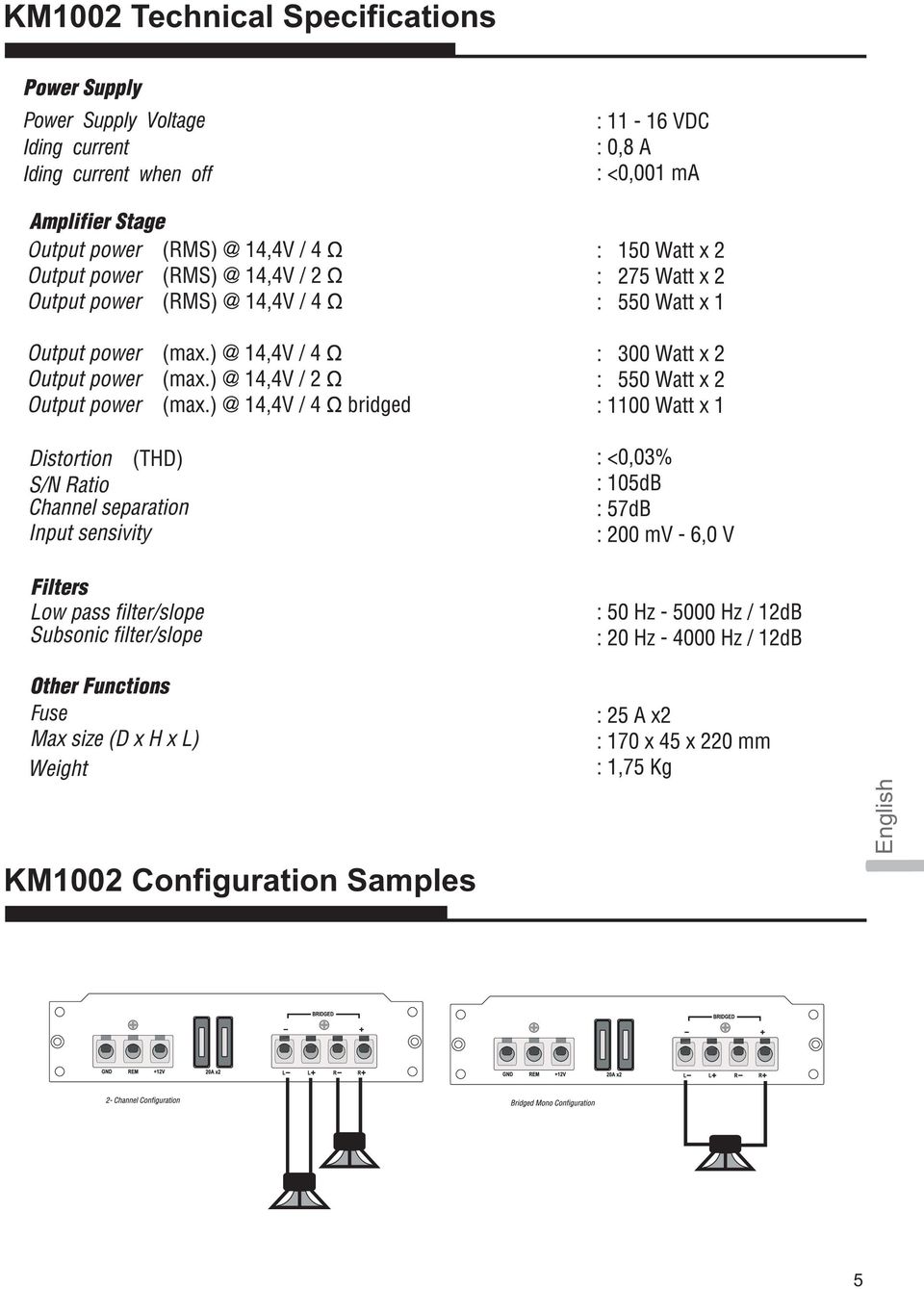

7 KM1002 Technical Specifications KM1002 Configuration Samples English 5

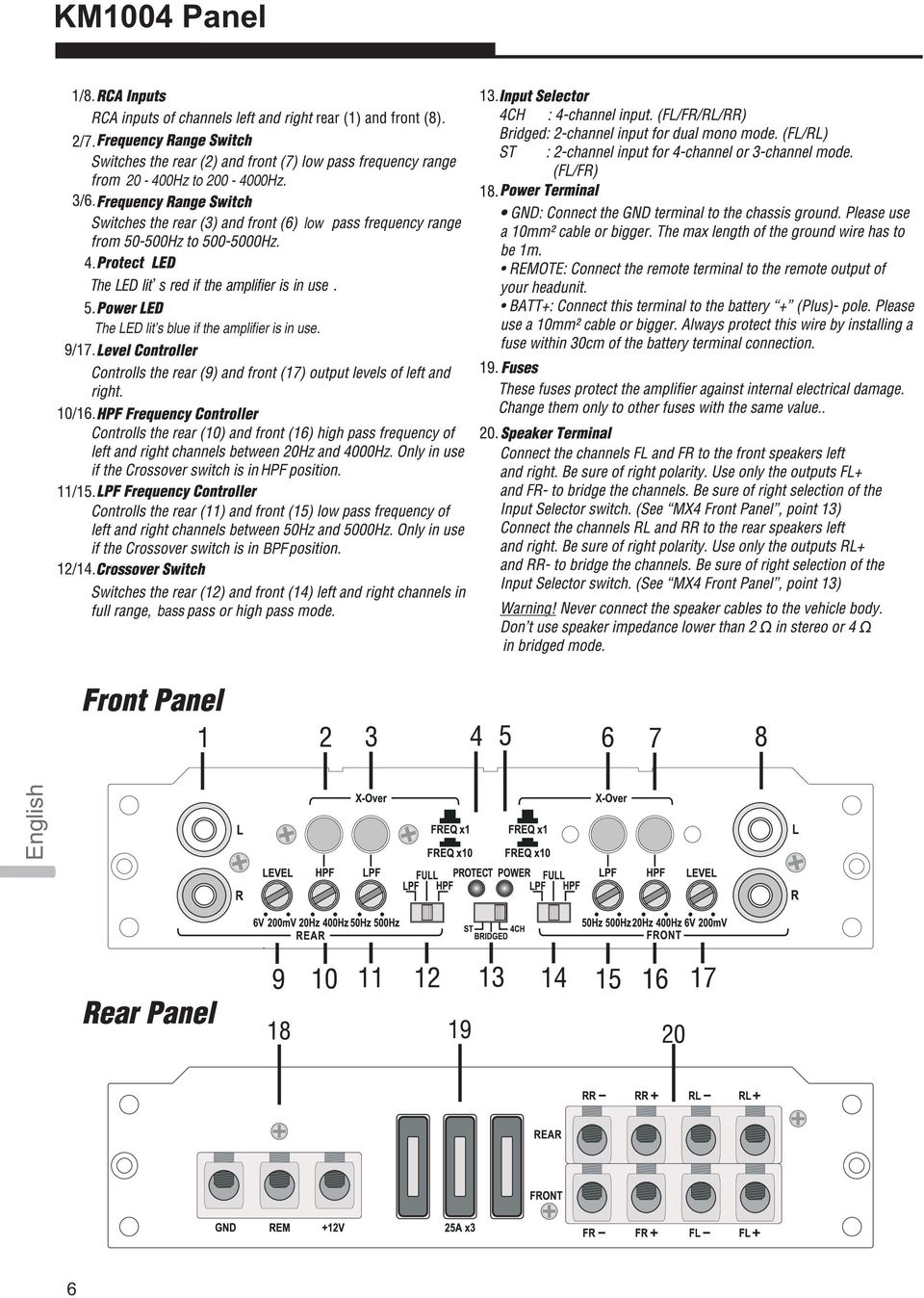

8 KM1004 Panel Hz to Hz. low The LED lit s blue if the amplifier is in use. HPF BPF bass English 6

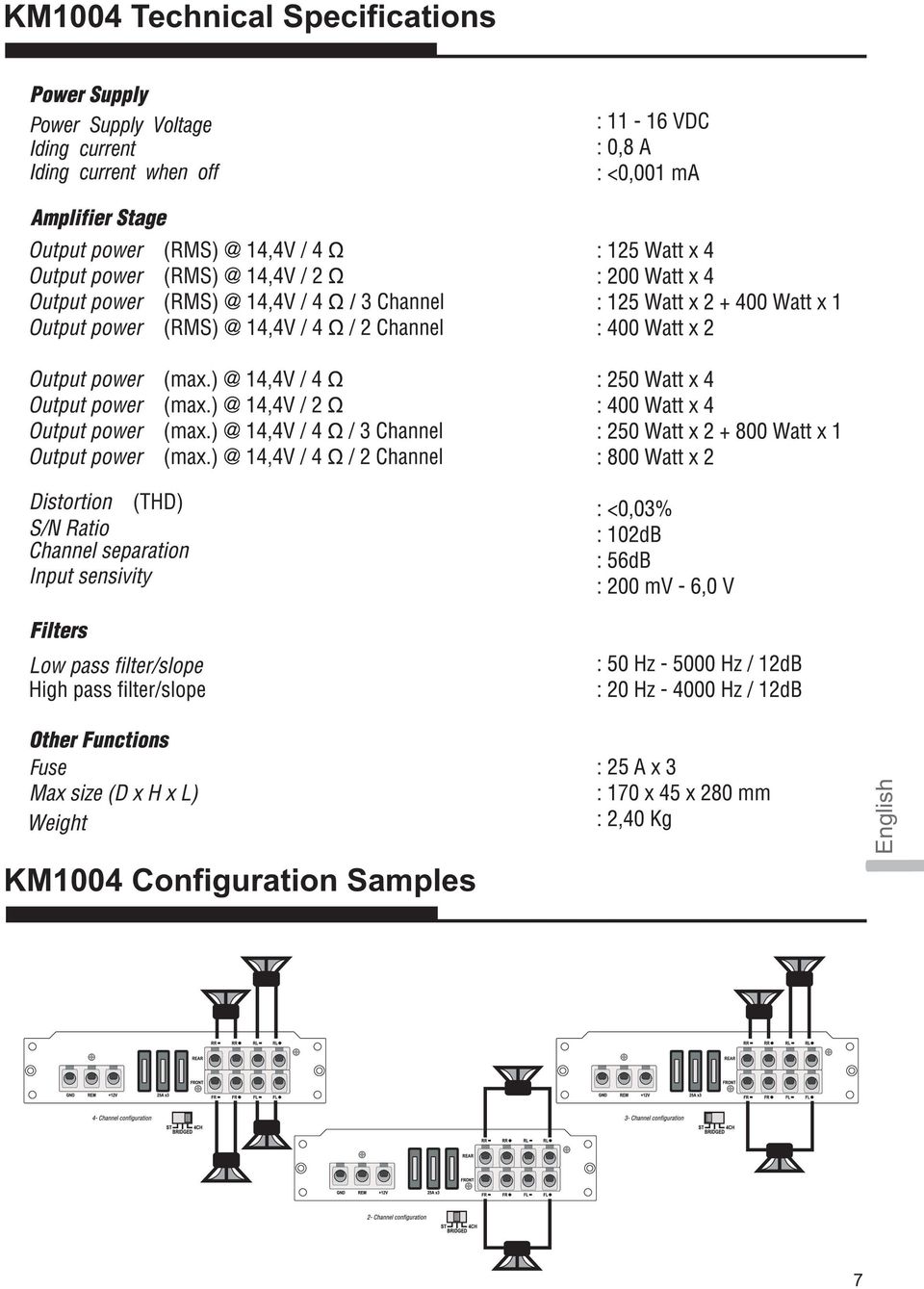

9 KM1004 Technical Specifications KM1004 Configuration Samples English 7

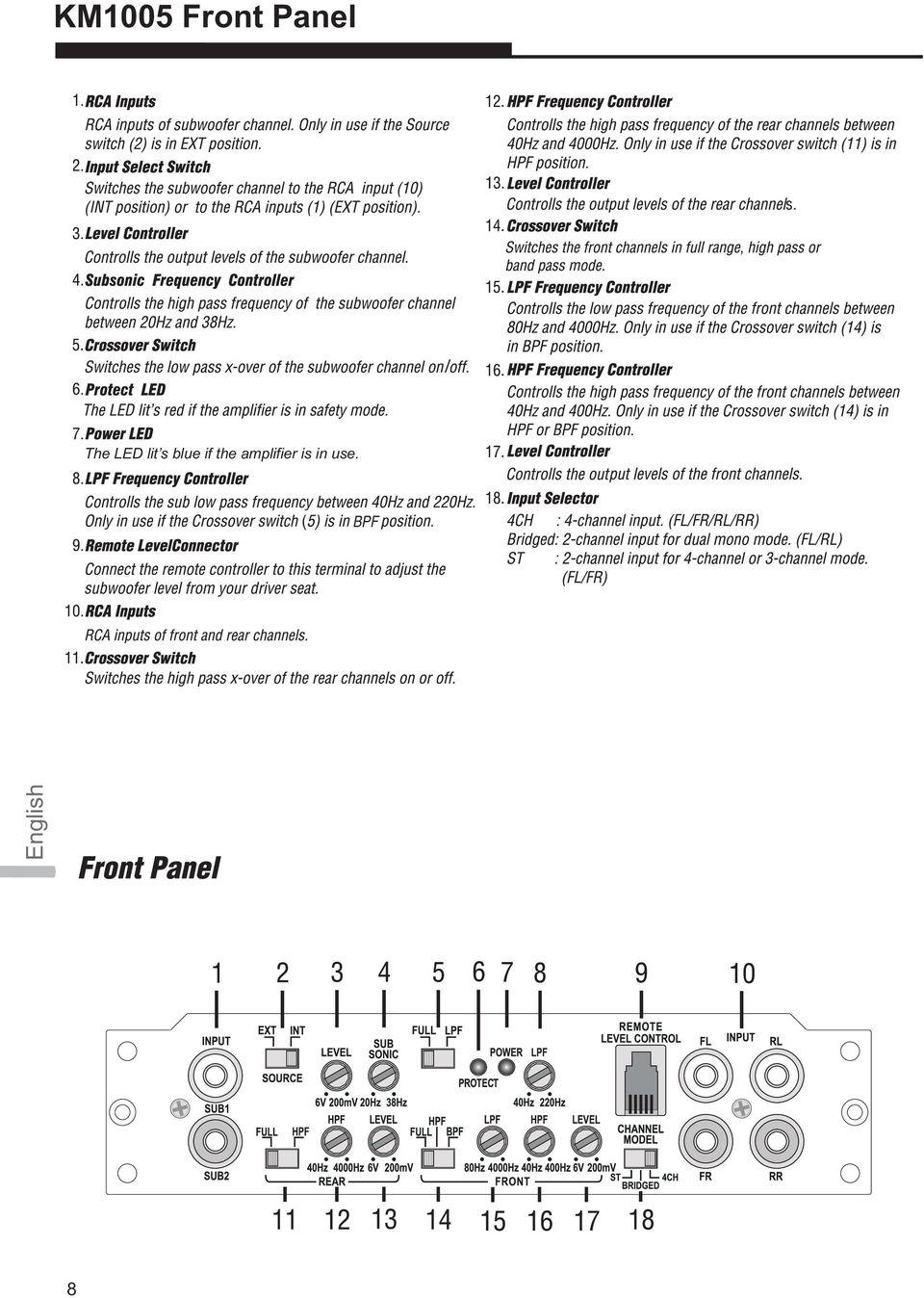

10 KM1005 Front Panel The LED lit s blue if the amplifier is in use. BPF English 8

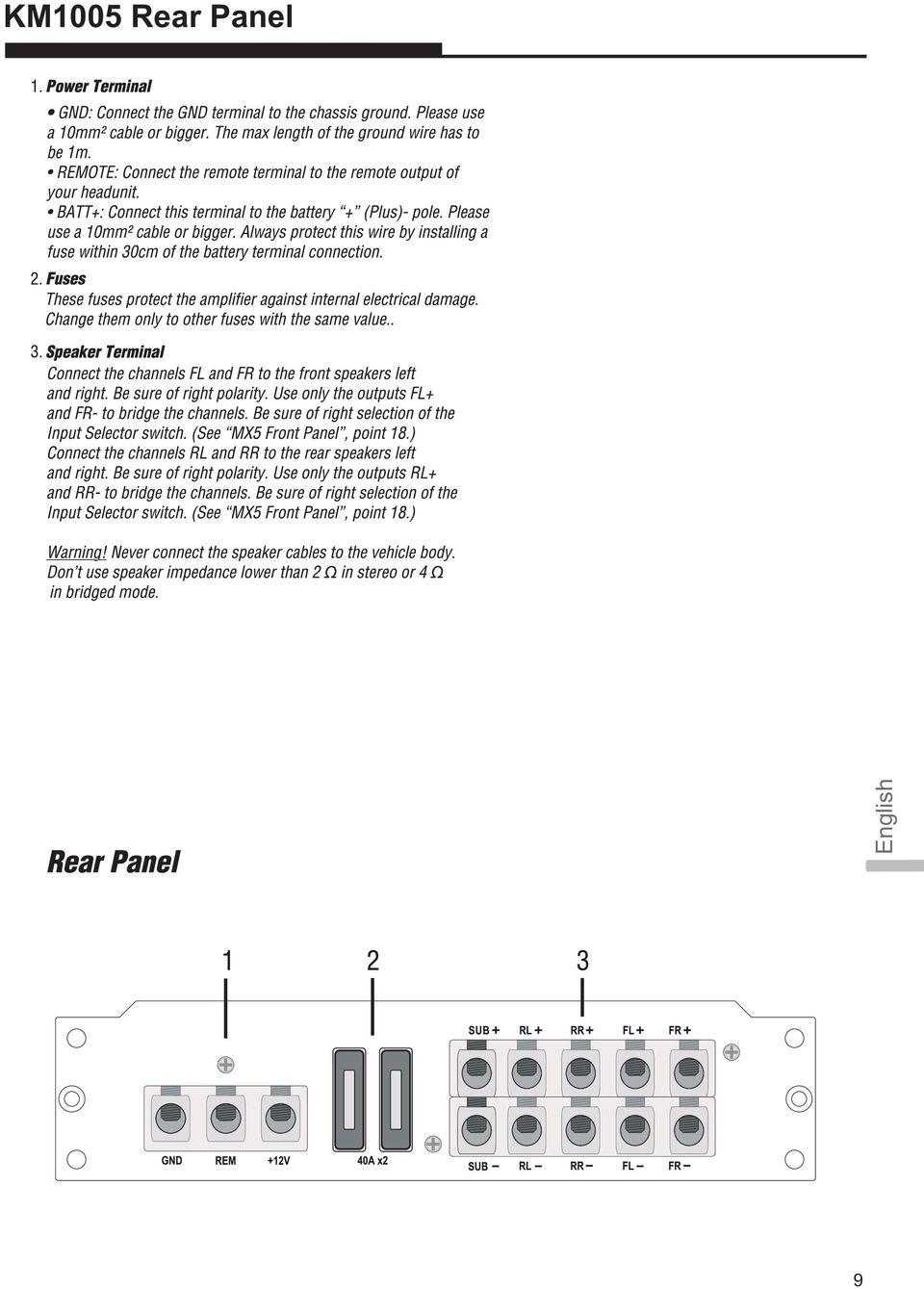

11 KM1005 Rear Panel English 9

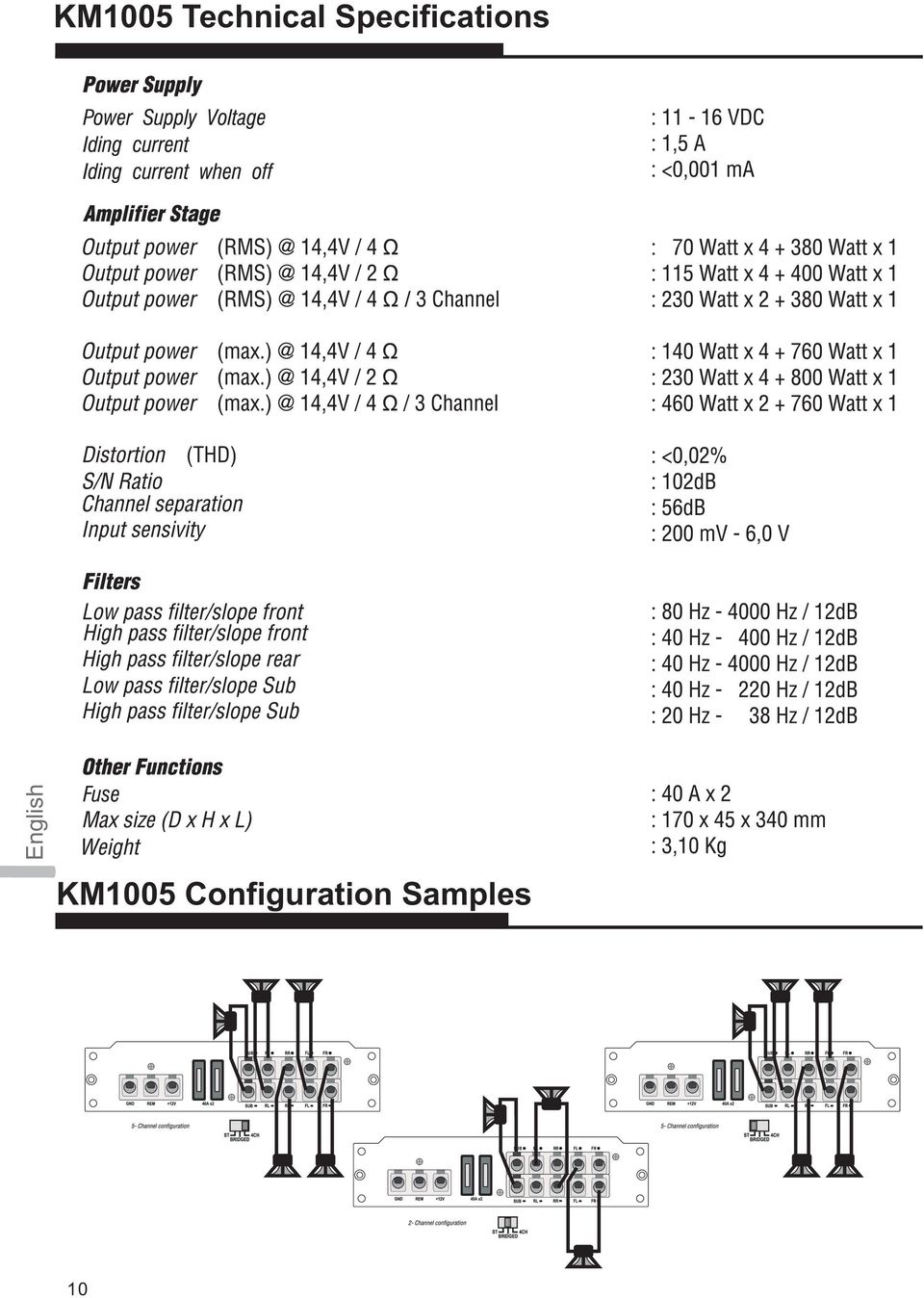

12 KM1005 Technical Specifications English KM1005 Configuration Samples 10

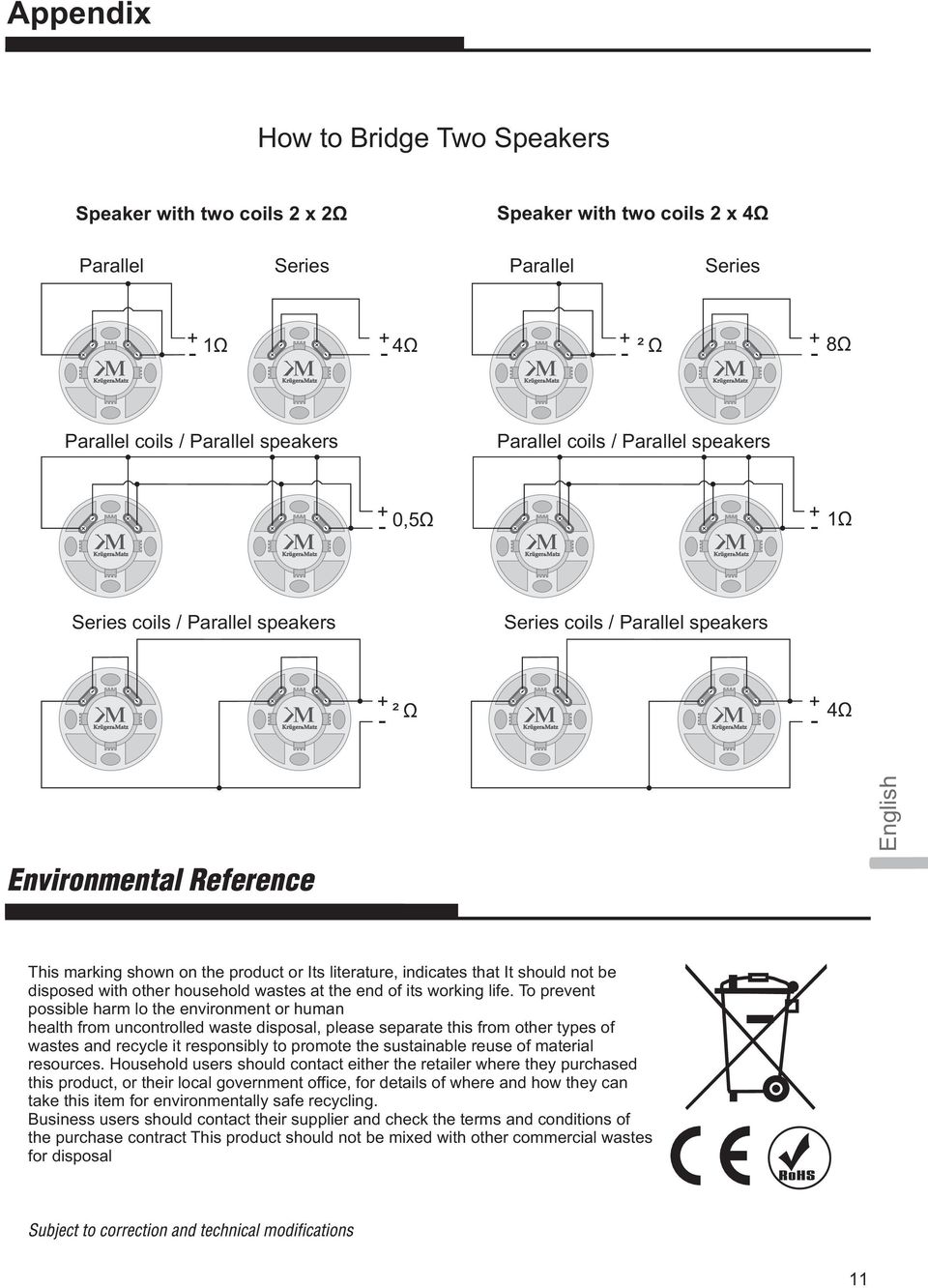

13 Appendix How to Bridge Two Speakers Speaker with two coils 2 x 2Ù Speaker with two coils 2 x 4Ù Parallel Series Parallel Series + 1Ù + 4Ù Ù + 8Ù - - Parallel coils / Parallel speakers Parallel coils / Parallel speakers + 0,5Ù Ù Series coils / Parallel speakers Series coils / Parallel speakers + 2Ù Ù English This marking shown on the product or Its literature, indicates that It should not be disposed with other household wastes at the end of its working life. To prevent possible harm lo the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this item for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract This product should not be mixed with other commercial wastes for disposal 11

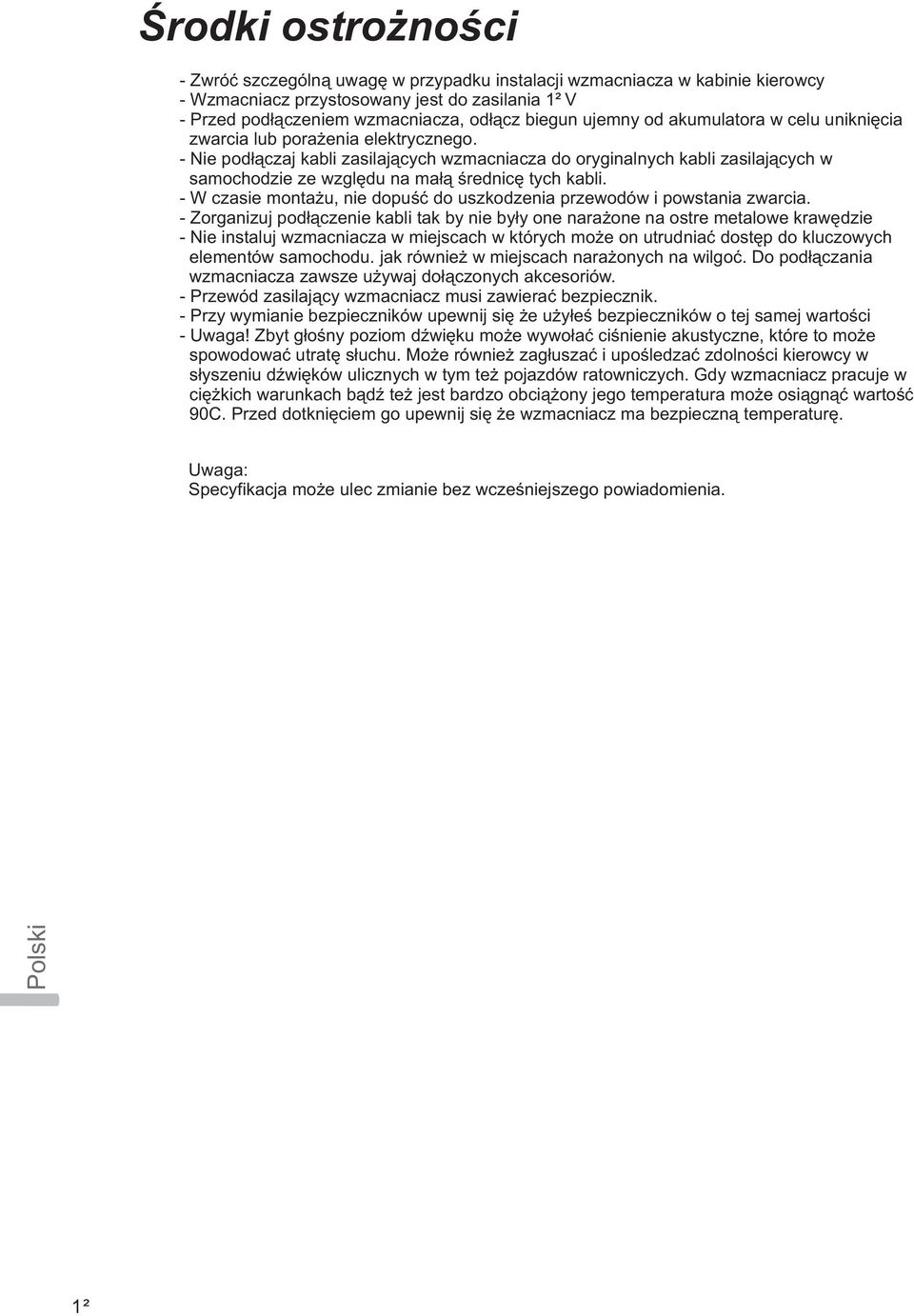

14 Œrodki ostro noœci - Zwróæ szczególn¹ uwagê w przypadku instalacji wzmacniacza w kabinie kierowcy - Wzmacniacz przystosowany jest do zasilania 12V - Przed pod³¹czeniem wzmacniacza, od³¹cz biegun ujemny od akumulatora w celu unikniêcia zwarcia lub pora enia elektrycznego. - Nie pod³¹czaj kabli zasilaj¹cych wzmacniacza do oryginalnych kabli zasilaj¹cych w samochodzie ze wzglêdu na ma³¹ œrednicê tych kabli. - W czasie monta u, nie dopuœæ do uszkodzenia przewodów i powstania zwarcia. - Zorganizuj pod³¹czenie kabli tak by nie by³y one nara one na ostre metalowe krawêdzie - Nie instaluj wzmacniacza w miejscach w których mo e on utrudniaæ dostêp do kluczowych elementów samochodu. jak równie w miejscach nara onych na wilgoæ. Do pod³¹czania wzmacniacza zawsze u ywaj do³¹czonych akcesoriów. - Przewód zasilaj¹cy wzmacniacz musi zawieraæ bezpiecznik. - Przy wymianie bezpieczników upewnij siê e u y³eœ bezpieczników o tej samej wartoœci - Uwaga! Zbyt g³oœny poziom dÿwiêku mo e wywo³aæ ciœnienie akustyczne, które to mo e spowodowaæ utratê s³uchu. Mo e równie zag³uszaæ i upoœledzaæ zdolnoœci kierowcy w s³yszeniu dÿwiêków ulicznych w tym te pojazdów ratowniczych. Gdy wzmacniacz pracuje w ciê kich warunkach b¹dÿ te jest bardzo obci¹ ony jego temperatura mo e osi¹gn¹æ wartoœæ 90C. Przed dotkniêciem go upewnij siê e wzmacniacz ma bezpieczn¹ temperaturê. Uwaga: Specyfikacja mo e ulec zmianie bez wczeœniejszego powiadomienia. Polski 12

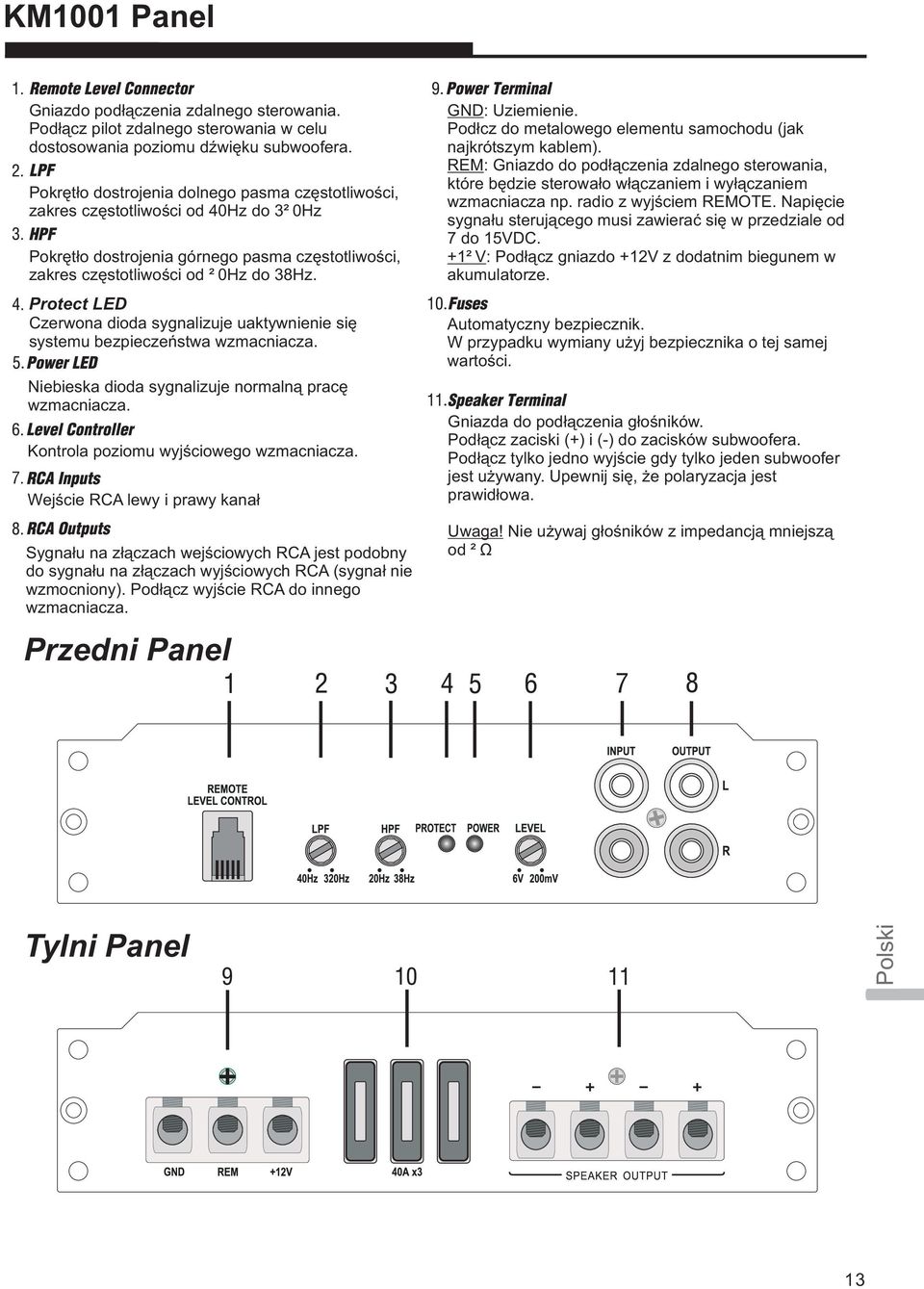

15 KM1001 Panel Gniazdo pod³¹czenia zdalnego sterowania. Pod³¹cz pilot zdalnego sterowania w celu dostosowania poziomu dÿwiêku subwoofera. Pokrêt³o dostrojenia dolnego pasma czêstotliwoœci, zakres czêstotliwoœci od 40Hz do 320Hz Pokrêt³o dostrojenia górnego pasma czêstotliwoœci, zakres czêstotliwoœci od 20Hz do 38Hz. Protect LED Czerwona dioda sygnalizuje uaktywnienie siê systemu bezpieczeñstwa wzmacniacza. Niebieska dioda sygnalizuje normaln¹ pracê wzmacniacza. Kontrola poziomu wyjœciowego wzmacniacza. Wejœcie RCA lewy i prawy kana³ Sygna³u na z³¹czach wejœciowych RCA jest podobny do sygna³u na z³¹czach wyjœciowych RCA (sygna³ nie wzmocniony). Pod³¹cz wyjœcie RCA do innego wzmacniacza. Przedni Panel GND: Uziemienie. Pod³cz do metalowego elementu samochodu (jak najkrótszym kablem). REM: Gniazdo do pod³¹czenia zdalnego sterowania, które bêdzie sterowa³o w³¹czaniem i wy³¹czaniem wzmacniacza np. radio z wyjœciem REMOTE. Napiêcie sygna³u steruj¹cego musi zawieraæ siê w przedziale od 7 do 15VDC. +12V: Pod³¹cz gniazdo +12V z dodatnim biegunem w akumulatorze. Automatyczny bezpiecznik. W przypadku wymiany u yj bezpiecznika o tej samej wartoœci. Gniazda do pod³¹czenia g³oœników. Pod³¹cz zaciski (+) i (-) do zacisków subwoofera. Pod³¹cz tylko jedno wyjœcie gdy tylko jeden subwoofer jest u ywany. Upewnij siê, e polaryzacja jest prawid³owa. Uwaga! Nie u ywaj g³oœników z impedancj¹ mniejsz¹ od 2Ù Tylni Panel Polski 13

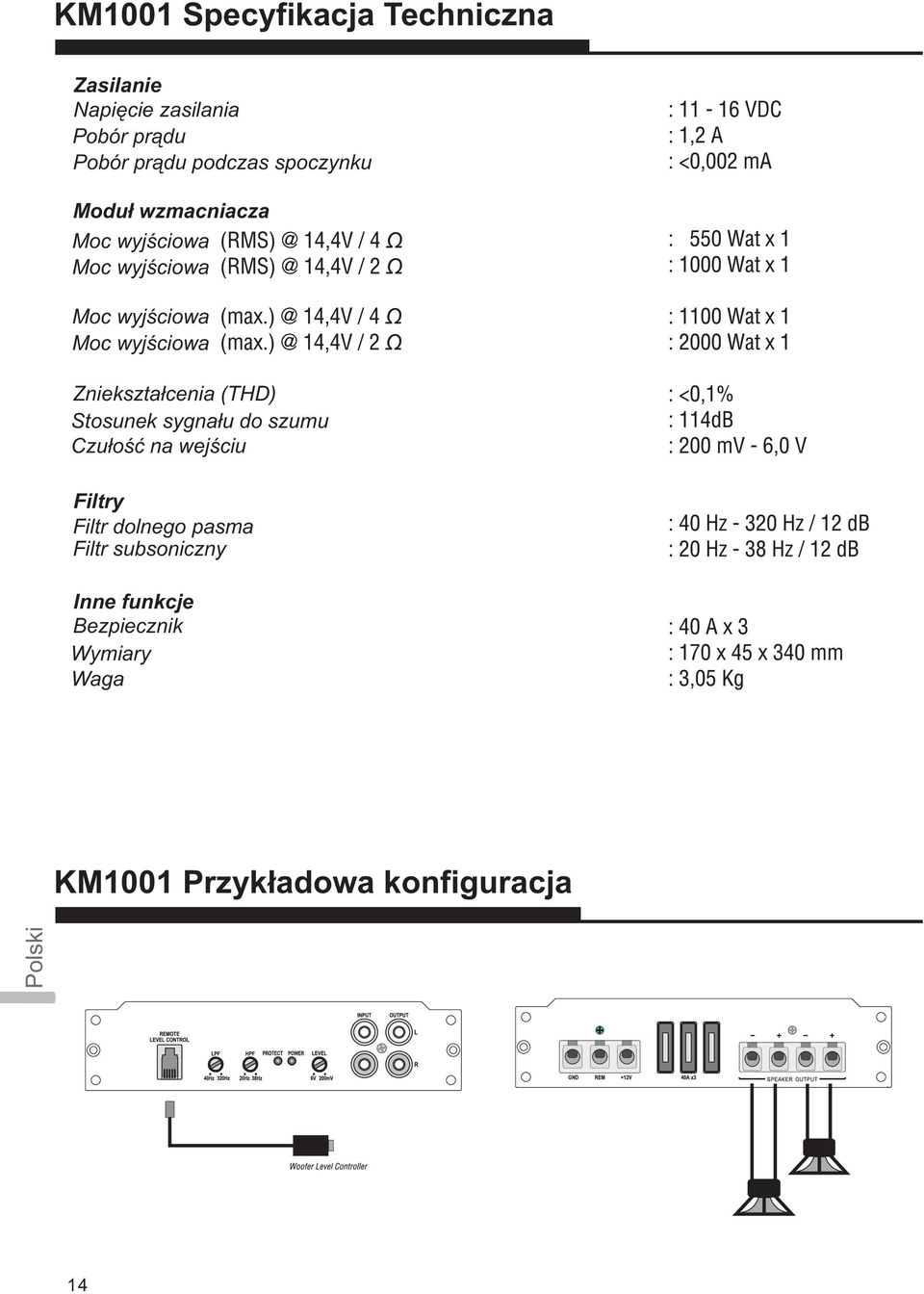

16 KM1001 Specyfikacja Techniczna Zasilanie Napiêcie zasilania Pobór pr¹du Pobór pr¹du podczas spoczynku Modu³ wzmacniacza Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Zniekszta³cenia (THD) Stosunek sygna³u do szumu Czu³oœæ na wejœciu Filtry Filtr dolnego pasma Filtr subsoniczny Inne funkcje Bezpiecznik Wymiary Waga KM1001 Przyk³adowa konfiguracja Polski 14

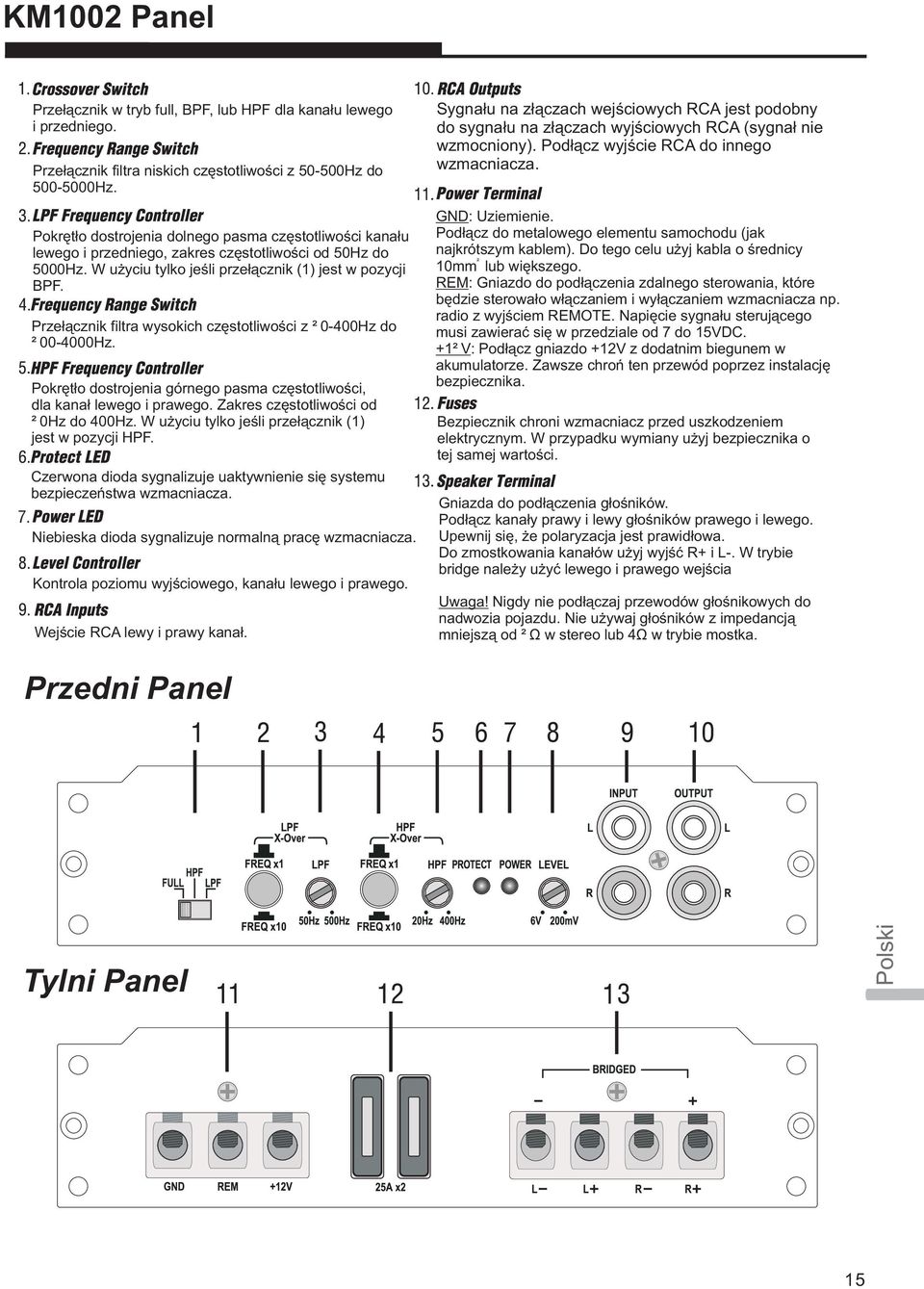

17 KM1002 Panel Prze³¹cznik w tryb full, BPF, lub HPF dla kana³u lewego i przedniego. Prze³¹cznik filtra niskich czêstotliwoœci z Hz do Hz. Pokrêt³o dostrojenia dolnego pasma czêstotliwoœci kana³u lewego i przedniego, zakres czêstotliwoœci od 50Hz do 5000Hz. W u yciu tylko jeœli prze³¹cznik (1) jest w pozycji BPF. Prze³¹cznik filtra wysokich czêstotliwoœci z Hz do Hz. Pokrêt³o dostrojenia górnego pasma czêstotliwoœci, dla kana³ lewego i prawego. Zakres czêstotliwoœci od 20Hz do 400Hz. W u yciu tylko jeœli prze³¹cznik (1) jest w pozycji HPF. Czerwona dioda sygnalizuje uaktywnienie siê systemu bezpieczeñstwa wzmacniacza. Niebieska dioda sygnalizuje normaln¹ pracê wzmacniacza. Kontrola poziomu wyjœciowego, kana³u lewego i prawego. Wejœcie RCA lewy i prawy kana³. Sygna³u na z³¹czach wejœciowych RCA jest podobny do sygna³u na z³¹czach wyjœciowych RCA (sygna³ nie wzmocniony). Pod³¹cz wyjœcie RCA do innego wzmacniacza. GND: Uziemienie. Pod³¹cz do metalowego elementu samochodu (jak najkrótszym kablem). Do tego celu u yj kabla o œrednicy 2 10mm lub wiêkszego. REM: Gniazdo do pod³¹czenia zdalnego sterowania, które bêdzie sterowa³o w³¹czaniem i wy³¹czaniem wzmacniacza np. radio z wyjœciem REMOTE. Napiêcie sygna³u steruj¹cego musi zawieraæ siê w przedziale od 7 do 15VDC. +12V: Pod³¹cz gniazdo +12V z dodatnim biegunem w akumulatorze. Zawsze chroñ ten przewód poprzez instalacjê bezpiecznika. Bezpiecznik chroni wzmacniacz przed uszkodzeniem elektrycznym. W przypadku wymiany u yj bezpiecznika o tej samej wartoœci. Gniazda do pod³¹czenia g³oœników. Pod³¹cz kana³y prawy i lewy g³oœników prawego i lewego. Upewnij siê, e polaryzacja jest prawid³owa. Do zmostkowania kana³ów u yj wyjœæ R+ i L-. W trybie bridge nale y u yæ lewego i prawego wejœcia Uwaga! Nigdy nie pod³¹czaj przewodów g³oœnikowych do nadwozia pojazdu. Nie u ywaj g³oœników z impedancj¹ mniejsz¹ od 2Ù w stereo lub 4 Ù w trybie mostka. Przedni Panel Tylni Panel Polski 15

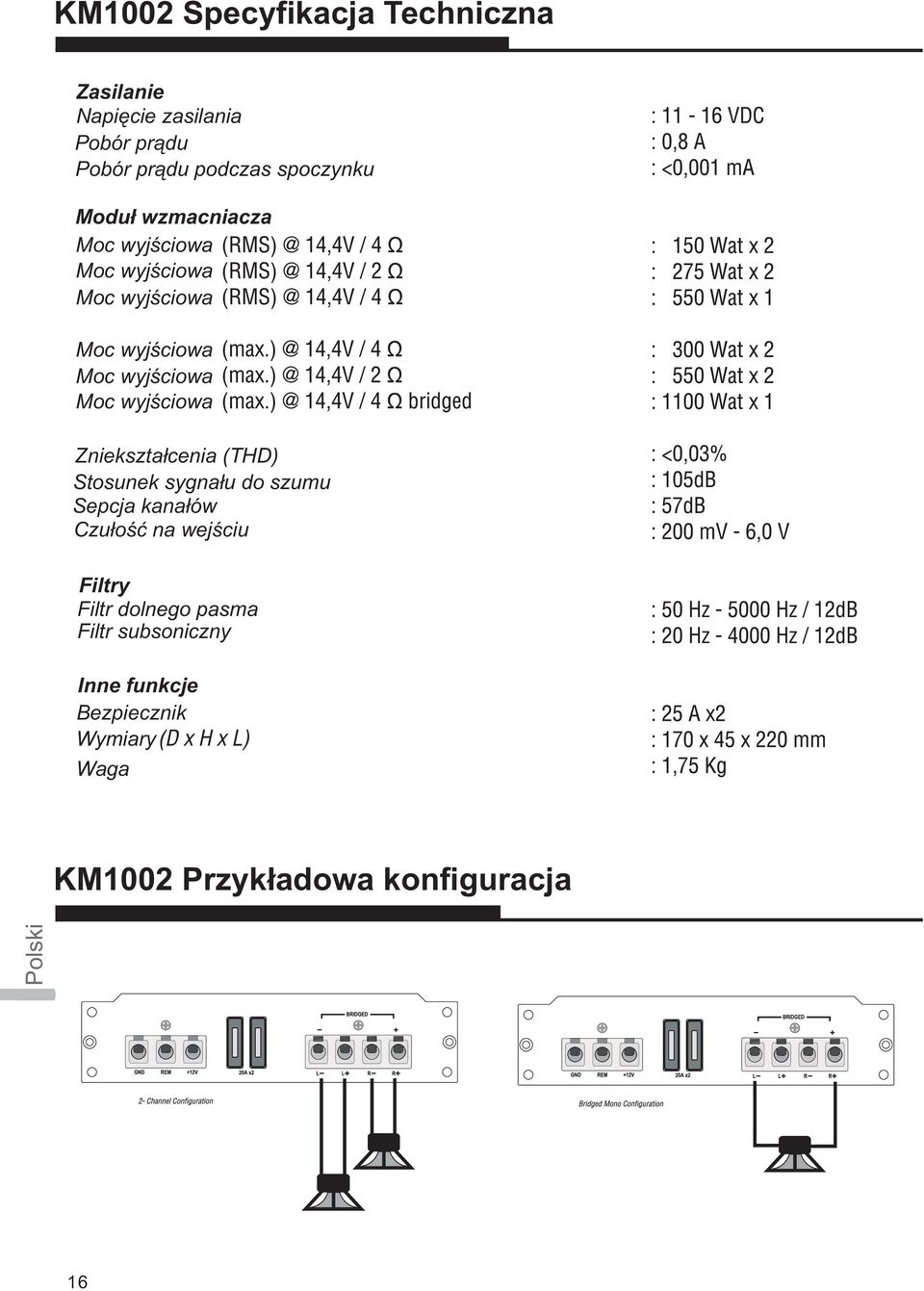

18 KM1002 Specyfikacja Techniczna Zasilanie Napiêcie zasilania Pobór pr¹du Pobór pr¹du podczas spoczynku Modu³ wzmacniacza Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Zniekszta³cenia (THD) Stosunek sygna³u do szumu Sepcja kana³ów Czu³oœæ na wejœciu Filtry Filtr dolnego pasma Filtr subsoniczny Inne funkcje Bezpiecznik Wymiary Waga KM1002 Przyk³adowa konfiguracja Polski 16

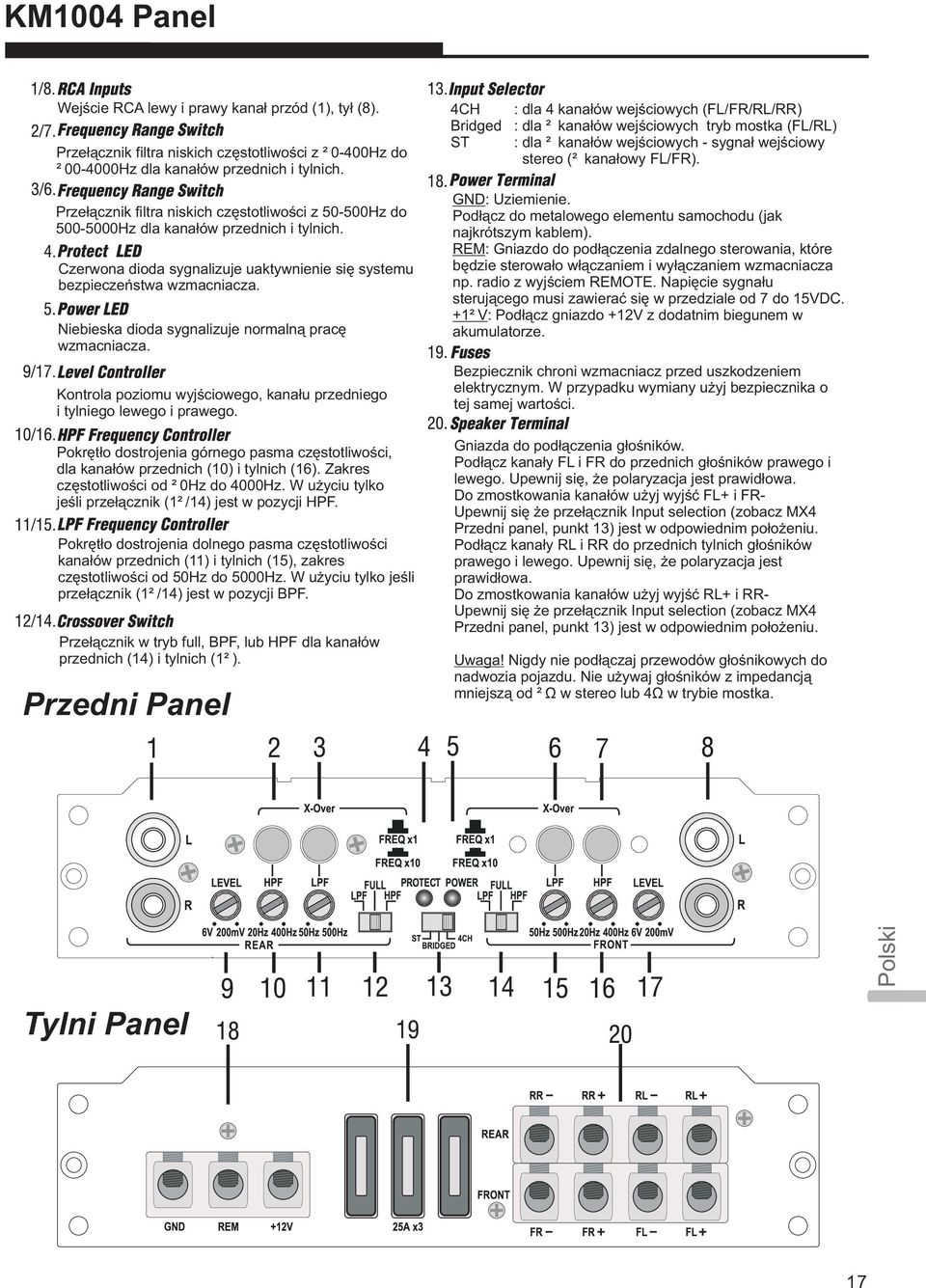

19 KM1004 Panel Wejœcie RCA lewy i prawy kana³ przód (1), ty³ (8). Prze³¹cznik filtra niskich czêstotliwoœci z Hz do Hz dla kana³ów przednich i tylnich. Prze³¹cznik filtra niskich czêstotliwoœci z Hz do Hz dla kana³ów przednich i tylnich. Czerwona dioda sygnalizuje uaktywnienie siê systemu bezpieczeñstwa wzmacniacza. Niebieska dioda sygnalizuje normaln¹ pracê wzmacniacza. Kontrola poziomu wyjœciowego, kana³u przedniego i tylniego lewego i prawego. Pokrêt³o dostrojenia górnego pasma czêstotliwoœci, dla kana³ów przednich (10) i tylnich (16). Zakres czêstotliwoœci od 20Hz do 4000Hz. W u yciu tylko jeœli prze³¹cznik (12/14) jest w pozycji HPF. Pokrêt³o dostrojenia dolnego pasma czêstotliwoœci kana³ów przednich (11) i tylnich (15), zakres czêstotliwoœci od 50Hz do 5000Hz. W u yciu tylko jeœli prze³¹cznik (12/14) jest w pozycji BPF. Prze³¹cznik w tryb full, BPF, lub HPF dla kana³ów przednich (14) i tylnich (12). Przedni Panel 4CH : dla 4 kana³ów wejœciowych (FL/FR/RL/RR) Bridged : dla 2 kana³ów wejœciowych tryb mostka (FL/RL) ST : dla 2 kana³ów wejœciowych - sygna³ wejœciowy stereo (2 kana³owy FL/FR). GND: Uziemienie. Pod³¹cz do metalowego elementu samochodu (jak najkrótszym kablem). REM: Gniazdo do pod³¹czenia zdalnego sterowania, które bêdzie sterowa³o w³¹czaniem i wy³¹czaniem wzmacniacza np. radio z wyjœciem REMOTE. Napiêcie sygna³u steruj¹cego musi zawieraæ siê w przedziale od 7 do 15VDC. +12V: Pod³¹cz gniazdo +12V z dodatnim biegunem w akumulatorze. Bezpiecznik chroni wzmacniacz przed uszkodzeniem elektrycznym. W przypadku wymiany u yj bezpiecznika o tej samej wartoœci. Gniazda do pod³¹czenia g³oœników. Pod³¹cz kana³y FL i FR do przednich g³oœników prawego i lewego. Upewnij siê, e polaryzacja jest prawid³owa. Do zmostkowania kana³ów u yj wyjœæ FL+ i FR- Upewnij siê e prze³¹cznik Input selection (zobacz MX4 Przedni panel, punkt 13) jest w odpowiednim po³o eniu. Pod³¹cz kana³y RL i RR do przednich tylnich g³oœników prawego i lewego. Upewnij siê, e polaryzacja jest prawid³owa. Do zmostkowania kana³ów u yj wyjœæ RL+ i RR- Upewnij siê e prze³¹cznik Input selection (zobacz MX4 Przedni panel, punkt 13) jest w odpowiednim po³o eniu. Uwaga! Nigdy nie pod³¹czaj przewodów g³oœnikowych do nadwozia pojazdu. Nie u ywaj g³oœników z impedancj¹ mniejsz¹ od 2Ù w stereo lub 4 Ù w trybie mostka. Polski Tylni Panel 17

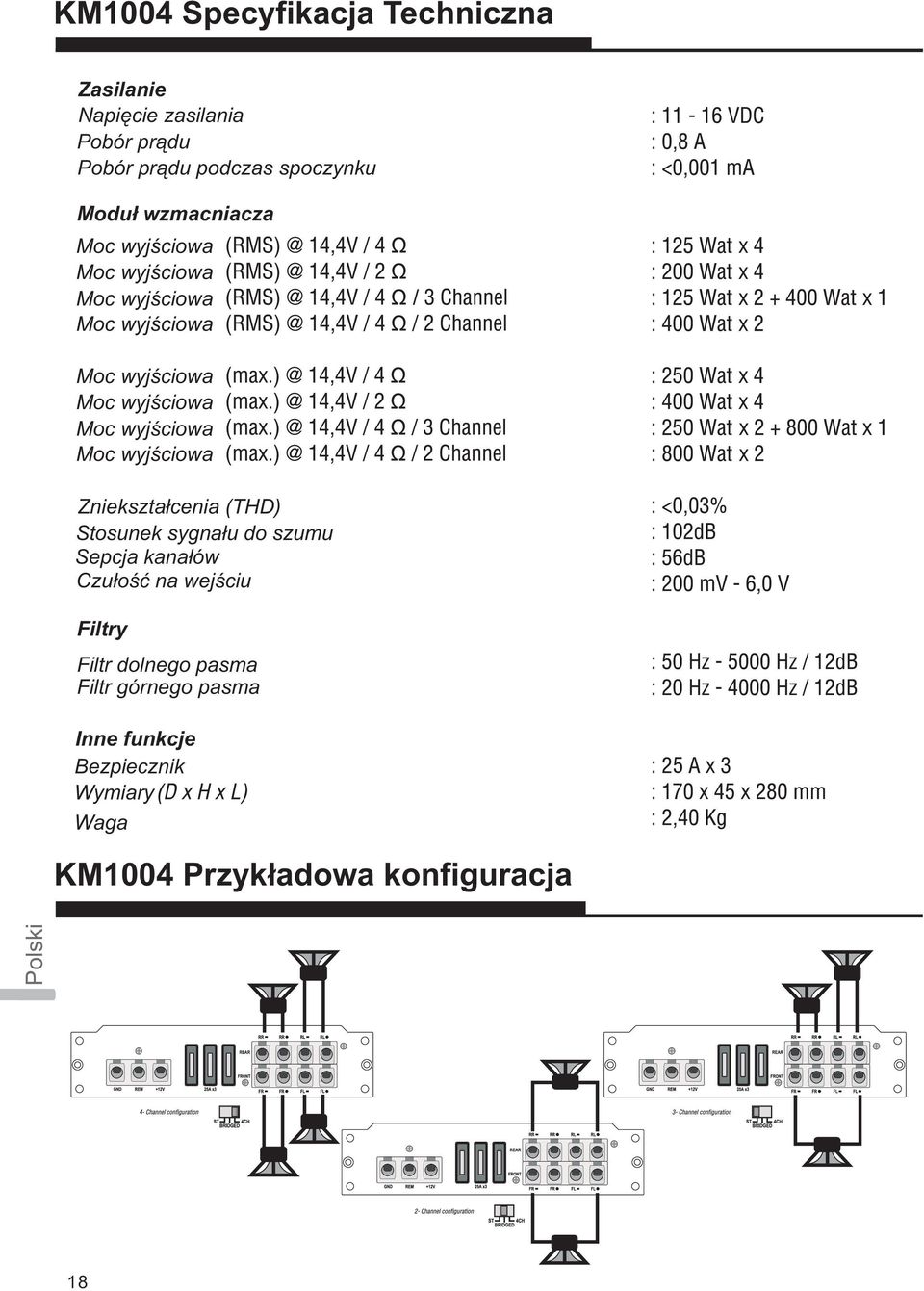

20 KM1004 Specyfikacja Techniczna Zasilanie Napiêcie zasilania Pobór pr¹du Pobór pr¹du podczas spoczynku Modu³ wzmacniacza Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Zniekszta³cenia (THD) Stosunek sygna³u do szumu Sepcja kana³ów Czu³oœæ na wejœciu Filtry Filtr dolnego pasma Filtr górnego pasma Inne funkcje Bezpiecznik Wymiary Waga KM1004 Przyk³adowa konfiguracja Polski 18

21 KM1005 Przedni Panel Wejœcie RCA lewy i prawy kana³ subwoofer. W u yciu tylko jeœli prze³¹cznik Ÿród³a (2) jest w pozycji EXT. Prze³¹cznik sygna³u wejœciowego kana³u subwoofera, gniazda RCA (10) (prze³¹cznik w pozycji INT) lub gniazda RCA (1) (prze³¹cznik w pozycji EXT) Kontrola poziomu wyjœciowego kana³u subwoofera. Pokrêt³o dostrojenia górnego pasma czêstotliwoœci dla kana³u subwoofera. Zakres czêstotliwoœci od 20Hz do 38Hz. Prze³¹cznik dla filtra dolnego pasma kana³u subwoofera LPF (on/off) Czerwona dioda sygnalizuje uaktywnienie siê systemu bezpieczeñstwa wzmacniacza. Niebieska dioda sygnalizuje normaln¹ pracê wzmacniacza. Pokrêt³o dostrojenia dolnego pasma czêstotliwoœci subwoofera, zakres czêstotliwoœci od 40Hz do 220Hz. W u yciu tylko jeœli prze³¹cznik (5) jest w pozycji BPF. Gniazdo pod³¹czenia zdalnego sterowania. Pod³¹cz pilot zdalnego sterowania w celu dostosowania poziomu dÿwiêku subwoofera. Prze³¹cznik dla filtra górnego pasma kana³ów tylnich HPF (on/off) Pokrêt³o dostrojenia górnego pasma czêstotliwoœci, dla kana³ów tylnich. Zakres czêstotliwoœci od 40Hz do 4000Hz. W u yciu tylko jeœli prze³¹cznik (11) jest w pozycji HPF. Kontrola poziomu wyjœciowego tylnich kana³ów. Prze³¹cznik w tryb full, HPF, lub BPF dla kana³ów przednich. Pokrêt³o dostrojenia dolnego pasma czêstotliwoœci kana³ów przednich, zakres czêstotliwoœci od 80Hz do 4000Hz. W u yciu tylko jeœli prze³¹cznik (14) jest w pozycji BPF. Pokrêt³o dostrojenia górnego pasma czêstotliwoœci, dla kana³ów przednich. Zakres czêstotliwoœci od 40Hz do 4000Hz. W u yciu tylko jeœli prze³¹cznik (14) jest w pozycji HPF lub BPF. Kontrola poziomu wyjœciowego przednich kana³ów. 4CH : dla 4 kana³ów wejœciowych (FL/FR/RL/RR) Bridged : dla 2 kana³ów wejœciowych tryb mostka (FL/RL) ST : dla 2 kana³ów wejœciowych - sygna³ wejœciowy stereo (2 kana³owy FL/FR). Wejœcie RCA przód i ty³. Przedni Panel Polski 19

22 KM1005 Tylni Panel GND: Uziemienie. Pod³¹cz do metalowego elementu samochodu kablem o 2 œrednicy 10mm (jak najkrótszym kablem max 1m.). REM: Gniazdo do pod³¹czenia zdalnego sterowania, które bêdzie sterowa³o w³¹czaniem i wy³¹czaniem wzmacniacza np. radio z wyjœciem REMOTE. Napiêcie sygna³u steruj¹cego musi zawieraæ siê w przedziale od 7 do 15VDC. +12V: Pod³¹cz gniazdo +12V z dodatnim biegunem w akumulatorze. Automatyczny bezpiecznik. W przypadku wymiany u yj bezpiecznika o tej samej wartoœci. Gniazda do pod³¹czenia g³oœników. Pod³¹cz kana³y FL i FR do przednich g³oœników prawego i lewego. Upewnij siê, e polaryzacja jest prawid³owa. Do zmostkowania kana³ów u yj wyjœæ FL+ i FR- Upewnij siê e prze³¹cznik Input selection (zobacz MX5 Przedni panel, punkt 18) jest w odpowiednim po³o eniu. Pod³¹cz kana³y RL i RR do przednich tylnich g³oœników prawego i lewego. Upewnij siê, e polaryzacja jest prawid³owa. Do zmostkowania kana³ów u yj wyjœæ RL+ i RR- Upewnij siê e prze³¹cznik Input selection (zobacz MX5 Przedni panel, punkt 18) jest w odpowiednim po³o eniu. Uwaga! Nigdy nie pod³¹czaj przewodów g³oœnikowych do nadwozia pojazdu. Nie u ywaj g³oœników z impedancj¹ mniejsz¹ od 2Ù w stereo lub 4Ù w trybie mostka. Tylni Panel Polski 20

23 KM1005 Specyfikacja Techniczna Zasilanie Napiêcie zasilania Pobór pr¹du Pobór pr¹du podczas spoczynku Modu³ wzmacniacza Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Moc wyjœciowa Zniekszta³cenia (THD) Stosunek sygna³u do szumu Sepcja kana³ów Czu³oœæ na wejœciu Filtry Filtr dolnego pasma - przedni Filtr górnego pasma - przedni Filtr górnego pasma - ty³ Filtr dolnego pasma - sub Filtr górnego pasma - sub Inne funkcje Bezpiecznik Wymiary Waga KM1005 Przyk³adowa konfiguracja Polski 21

24 Dodatek Sposób mostkowania g³oœników G³oœnik 2 cewkowy 2 x 2Ù G³oœnik 2 cewkowy 2 x 4Ù Równolegle Szeregowo Równolegle Szeregowo + 1Ù + 4Ù Ù + 8Ù - - Równolegle cewki / równolegle g³oœniki Równolegle cewki / równolegle g³oœniki + 0,5Ù Ù Szeregowo cewki / równolegle g³oœniki Szeregowo cewki / równolegle g³oœniki + 2Ù Ù Prawid³owe usuwanie produktu Polski - Nie wyrzucaj urz¹dzeñ elektrycznych razem z innymi odpadami komunalnymi. U yj oddzielnych punktów zbiórki odpadów. - W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla œrodowiska recyklingu tego produktu u ytkownicy w gospodarstwach domowych powinni skontaktowaæ siê z punktem sprzeda y detalicznej, w którym dokonali zakupu produkt, lub z organem w³adz lokalnych - Opakowanie mo e byæ poddane recyklingowi. - Gospodarstwo domowe pe³ni istotn¹ rolê w przyczynianiu siê do ponownego u ycia i odzysku, w tym recyklingu, zu ytego sprzêtu elektrycznego. Przestrzeganie zasad selektywnej zbiórki sprzêtu ma zapewniæ w³aœciwy poziom zdrowia ludzkiego i ochrony œrodowiska naturalnego. Uwaga: Specyfikacja mo e ulec zmianie bez wczeœniejszego powiadomienia. 22

25 PRECAUTII - Fiti atenti la instalarea amplificatorului in interiorul vehiculului - A se utiliza numai la vehicule cu pamantarea negativa (borna - a bateriei legata la sasiul masinii) - Inainte de instalare deconectati borna - a bateriei de la autovehicul si efectuati legaturile electrice corect. - Daca masina a fost prevazuta cu cablaj pentru instalatia audio, nu utilizati acest cablaj deoarece puterea consumata de amplificator este mai mare decat cea admisa de cablurile deja montate si exista pericolul aparitiei unui scurtcircuit. Utilizati numai cablurile amplificatorului. - Aranjati cablurile electrice in asa fel incat sa nu poate fi ciupite, indoite sau aproape de partile metalice ascutite ale sasiului. - Nu instalati amplificatorul in locuri expuse la umezeala. - Nu utilizati ca legatura la sasiu punctele de contact ale franei sau airbag-ului - ATENTIE! Pe durata functionarii amplificatorului acesta produce presiune acustica mare, care poate deteriora auzul ascultatorilor. Utilizati amplificatorul la un nivel confortabil al volumului. Pe durata functionarii, amplificatorul poate atinge temteraturi de 90 grade Celsius nu-l atingeti decat dupa racirea acestuia. NOTA: DATORITA PERFECTIONARII CONTINUE A PRODUSULUI, SPECIFICATIILE SI FORMA SE POT SCHIMBA FARA INSTIINTARE. Românã 23

26 KM1001 Panolu Conector comanda (Remote Level Connector) Conectati comanda la aceasta intrare pentru a putea regla nivelul subwoofer-ului de pe locul soferului. Reglaj filtru trece-jos (LPF) Regleaza nivelul frecventelor joase intre 40 Hz 320 Hz. Reglaj filtru frecvente foarte joase (HPF) Regleaza nivelul frecventelor foarte joase intre 20 Hz 38 Hz. LED de protectie LED-ul lumineaza in rosu cand amplificatorul intra in protectie. Indicator LED LED-ul lumineaza in albastru cand amplificatorul este in functiune. Control de nivel Regleaza nivelul semnalului de iesire al amplificatorului. Mufe RCA de intrare Mufe RCA de intrare Mufe RCA de iesire Utilizate pentru conectarea unui al amplificator. Terminal de putere GND: conectati acest terminal la sasiul autovehiculului. Utilizati un cablu cu sectiune de 16 mm2 sau mai mare. Lungimea maxima a cablului trebuie sa fie de 1 m. REM (Remote): Conectati acest terminal la iesirea remote a unitatii centrale BATT+: conectati acest terminal la + ul acumulatorului masinii, utilizand un cablu cu sectiunea de cel putin 16 mm2. Este obligatorie instalarea de asemenea unei sigurante pe acest cablu la o distanta de cel mult 30 cm de terminalul + al acumulatorului. Sigurante Protejeaza amplificatorul impotriva scurtcircuitelor din interiorul amplificatorului. In caz ca sigurantele se ard, inlocuiti-le cu altele cu aceeasi valoare. Terminale pentru conectare difuzor Respectati polaritatea de conectare a difuzoarelor, + si -. ATENTIE: Nu conectati niciodata unul din terminale la sasiul masinii. Nu utilizati difuzoare cu impedanta mai mica de 2 ohm. Panoul frontal Panoul din spate Românã 24

27 KM1001 Specificatii tehnice Tensiunea de alimentare Tensiunea de alimentare Curent consumat Curent consumat in stand-by Amplificator Putere iesire Putere iesire Putere iesire Putere iesire Distorsiuni (THD) Raport semnal/zgomot (S/N) Sensibilitate intrare Filtre Filtru frecvente joase Filtru frecvente foarte joase Alte caracteristici Sigurante Dimensiuni Greutate KM1001 Conexiune Românã Control nivel woofer 25

28 KM1002 Panoul Comutator frecvente Comuta difuzoarele pe domeniile full range, BPF, HPF. Comutator domeniu frecventa Comuta intre Hz si 500 Hz 5 khz. Reglaj filtru trece-jos (LPF) Regleaza nivelul frecventelor joase intre 50 Hz 5 khz. Utilizabil doar daca comutatorul (1) comutatorul de frecvente este pe pozitia BPF. Comutator domeniu frecventa Comuta intre Hz si 200 Hz 4 khz. Reglaj filtru frecvente foarte joase (HPF) Regleaza nivelul frecventelor joase intre 20 Hz 400Hz. Utilizabil doar daca comutatorul (1) comutatorul de frecvente este pe pozitia HPF. LED de protectie LED-ul lumineaza in rosu cand amplificatorul intra in protectie. Indicator LED LED-ul lumineaza in albastru cand amplificatorul este in functiune. Control de nivel Regleaza nivelul semnalului de iesire al amplificatorului. Mufe RCA de intrare Mufe RCA de intrare Mufe RCA de iesire Utilizate pentru conectarea unui al amplificator. Terminal de putere GND: conectati acest terminal la sasiul autovehiculului. Utilizati un cablu cu sectiune de 10 mm2 sau mai mare. Lungimea maxima a cablului trebuie sa fie de 1 m. REM (Remote): Conectati acest terminal la iesirea remote a unitatii centrale BATT+: conectati acest terminal la + ul acumulatorului masinii, utilizand un cablu cu sectiunea de cel putin 16 mm2. Este obligatorie instalarea de asemenea unei sigurante pe acest cablu la o distanta de cel mult 30 cm de terminalul + al acumulatorului. Sigurante Protejeaza amplificatorul impotriva scurtcircuitelor din interiorul amplificatorului. In caz ca sigurantele se ard, inlocuiti-le cu altele cu aceeasi valoare. Terminale pentru conectare difuzor Respectati polaritatea de conectare a difuzoarelor, + si -. ATENTIE: Nu conectati niciodata unul din terminale la sasiul masinii. Nu utilizati difuzoare cu impedanta mai mica de 2 Ù. Panoul frontal Panoul din spate Românã 26

29 KM1002 Specificatii tehnice Tensiunea de alimentare Tensiunea de alimentare Curent consumat Curent consumat in stand-by Amplificator Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Distorsiuni (THD) Raport semnal/zgomot (S/N) Separare canale Sensibilitate intrare Filtre Filtru frecvente joase Filtru frecvente foarte joase Alte caracteristici Sigurante Dimensiuni Greutate KM1002 Conexiune Românã 27

30 KM1004 Panoul Intrari RCA Intrari RCA spate (1) si fata (8). Comutator domeniu frecventa Comuta difuzoarele din spate (2) sau fata (7) de pe domeniul 20 Hz 400 Hz pe domeniul 200 Hz 4 khz. Comutator domeniu frecventa Comuta difuzoarele din spate (3) sau fata (6) de pe domeniul 20 Hz 400 Hz pe domeniul 200 Hz 4 khz. LED de protectie LED-ul lumineaza in rosu cand amplificatorul intra in protectie. Indicator LED LED-ul lumineaza in albastru cand amplificatorul este in functiune. Control de nivel Regleaza balansul stanga dreapta la iesirea spate (9) sau fata (17). Reglaj filtru frecvente foarte joase (HPF) Regleaza nivelul frecventelor joase spate (10) sau fata (15) intre 20 Hz 4 khz. Utilizabil doar daca comutatorul (1) comutatorul de frecvente este pe pozitia HPF. Reglaj filtru trece-jos (LPF) Regleaza nivelul frecventelor joase intre 50 Hz 5 khz. Utilizabil doar daca comutatorul (1) comutatorul de frecvente este pe pozitia BPF. Comutator domeniu frecvente Comuta grupul de difuzoare spate (12) sau fata (14) pe domeniul full range, BPF sau HPF. Selector intrare 4 CH : 4 canale (FR/FR/RL/RR) Bridged : montaj in punte 2 canale mono (FL/RL). ST : 2 canale de intrare pentru modul 4 canale sau 3 canale (FL/FR) Terminal de putere GND: conectati acest terminal la sasiul autovehiculului. Utilizati un cablu cu sectiune de 10 mm2 sau mai mare. Lungimea maxima a cablului trebuie sa fie de 1 m. REM (Remote): Conectati acest terminal la iesirea remote a unitatii centrale BATT+: conectati acest terminal la + ul acumulatorului masinii, utilizand un cablu cu sectiunea de cel putin 16 mm2. Este obligatorie instalarea de asemenea unei sigurante pe acest cablu la o distanta de cel mult 30 cm de terminalul + al acumulatorului. Sigurante Protejeaza amplificatorul impotriva scurtcircuitelor din interiorul amplificatorului. In caz ca sigurantele se ard, inlocuiti-le cu altele cu aceeasi valoare. Terminale pentru conectare difuzor Conectati terminalele FL si FR la difuzoarele din fata stanga si dreapta, respectand polaritatea + si -. Verificati tipurile de conectare prezentate mai jos. Conectati terminalele RL si RR la difuzoarele din spate stanga si dreapta, respectand polaritatea + si -. Verificati tipurile de conectare prezentate mai jos. ATENTIE: Nu conectati niciodata unul din terminale la sasiul masinii. Nu utilizati difuzoare cu impedanta mai mica de 2 Ù. Panoul frontal Panoul din spate Românã 28

31 KM1004 Specificatii tehnice Tensiunea de alimentare Tensiunea de alimentare Curent consumat Curent consumat in stand-by Amplificator Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Distorsiuni (THD) Raport semnal/zgomot (S/N) Separare canale Sensibilitate intrare Filtre Filtru frecvente joase Filtru frecvente foarte joase Alte caracteristici Sigurante Dimensiuni Greutate KM1004 Conexiune Românã 29

32 KM1005 Panoul frontal Intrari RCA Intrari RCA pentru canalele de intrare, doar daca butonul SOURCE (2) este pe pozitia EXT. Selector canale intrare Comuta subwoofer-ul pe intrarea RCA (10) pozitia INT sau pe intrarea RCA (1) pozitia EXT. Control de nivel Regleaza nivelul semnalului de iesire al subwoofer-ului. Control frecvente joase Regleaza frecventa de sus a canalului subwoofer intre 20 Hz 38 Hz. Comutator filtru subwoofer Comuta filtrul trece-jos a subwoofer-ului pe On/Off. LED de protectie LED-ul lumineaza in rosu cand amplificatorul intra in protectie. Indicator LED LED-ul lumineaza in albastru cand amplificatorul este in functiune. Reglaj filtru trece-jos (LPF) Regleaza nivelul frecventelor joase intre 40 Hz 220 Hz. Utilizabil doar daca comutatorul (5) este pe pozitia BPF. Conector comanda Conectati comanda la aceasta intrare pentru a putea regla nivelul subwoofer-ului de pe locul soferului. Intrari RCA Intrari RCA pentru canalele fata si spate. Comutator filtru Comuta filtrul trece-sus a canalelor din spate pe On/Off. Reglaj filtru trece-jos (HPF) Regleaza nivelul frecventei superioare a filtrului trece-jos a canalelor din spate joase intre 40 Hz 4 khz. Utilizabil doar daca comutatorul (11) este pe pozitia HPF. Control de nivel Regleaza nivelul semnalului de iesire al canalelor din spate. Comutator domeniu frecvente Comuta canalele din fata pe domeniul full range, HPF sau LPF. Reglaj filtru trece-jos (LPF) Regleaza nivelul frecventelor joase ale canalelor din fata intre 80 Hz 4 khz. Utilizabil doar daca comutatorul (14) este pe pozitia BPF. Reglaj filtru trece-jos (HPF) Regleaza nivelul frecventei inalte a filtrului trece-jos ale canalelor din fata intre 40 Hz 400 Hz. Utilizabil doar daca comutatorul (14) este pe pozitia BPF sau HPF. Control nivel semnal Regleaza nivelul semnalului de iesire ale canalelor din fata. Selector intrare 4 CH :4 canale (FR/FR/RL/RR) Bridged : montaj in punte 2 canale mono (FL/RL). ST : 2 canale de intrare pentru modul 4 canale sau 3 canale (FL/FR) Panoul frontal Românã 30

33 KM1005 Panoul din spate Terminal de putere GND: conectati acest terminal la sasiul autovehiculului. Utilizati un cablu cu sectiune de 10 mm2 sau mai mare. Lungimea maxima a cablului trebuie sa fie de 1 m. REM (Remote): Conectati acest terminal la iesirea remote a unitatii centrale BATT+: conectati acest terminal la + ul acumulatorului masinii, utilizand un cablu cu sectiunea de cel putin 16 mm2. Este obligatorie instalarea de asemenea unei sigurante pe acest cablu la o distanta de cel mult 30 cm de terminalul + al acumulatorului. Sigurante Protejeaza amplificatorul impotriva scurtcircuitelor din interiorul amplificatorului. In caz ca sigurantele se ard, inlocuiti-le cu altele cu aceeasi valoare. Terminale pentru conectare difuzor Conectati terminalele FL si FR la difuzoarele din fata stanga si dreapta, respectand polaritatea + si -. Verificati tipurile de conectare prezentate mai jos. Conectati terminalele RL si RR la difuzoarele din spate stanga si dreapta, respectand polaritatea + si -. Verificati tipurile de conectare prezentate mai jos. ATENTIE: Nu conectati niciodata unul din terminale la sasiul masinii. Nu utilizati difuzoare cu impedanta mai mica de 2 ohm. Panoul din spate Românã 31

34 KM1005 Specificatii tehnice Tensiunea de alimentare Tensiunea de alimentare Curent consumat Curent consumat in stand-by Amplificator Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Putere iesire Distorsiuni (THD) Raport semnal/zgomot (S/N) Separare canale Sensibilitate intrare Filtre Filtru frecvente joase fata Filtru frecvente foarte joase fata Filtru frecvente foarte joase spate Filtru frecvente joase subwoofer Filtru frecvente foarte joase subwoofer Alte caracteristici Sigurante Dimensiuni Greutate KM1005 Conexiune Românã 32

35 Apendicele Conectarea in punte a 2 difuzoare Difuzor cu 2 bobine 2 x 2Ù Difuzor cu 2 bobine 2 x 4Ù Paralel Serie Paralel Serie + 1Ù + 4Ù Ù + 8Ù - - Bobine in paralel / Difuzoare in paralel Bobine in paralel / Difuzoare in paralel + 0,5Ù Ù Bobine legate in serie / Difuzoare in paralel Bobine legate in serie / Difuzoare in paralel + 2Ù Ù Reciclarea corecta a acestui produs Marcajale de pe acest produs sau mentionate in instructiunile sale de folosire indica faptul ca produsul nu trebuie aruncat impreuna cu alte reziduuri din gospod arie atunci cand nu mai este in stare de functionare. Pentru a preveni posibile efecte daunatoare asupra mediului inconjurator sau a san ata tii oamenilor datorate evacuarii necontrolate a reziduurilor, va rugam sa separati acest produs de alte tipuri de rezuduuri si sá-l reciclati in mod responsabil pentru a promova refolosirea resurselor materiale. Utilizatorii casnici sunt rugati sa ia legatura fie cu distribuitorul de la care au achizitionat acest produs, fie cu autoritatile locale, pentru a primi informatii cu privire la locul si modul in care pot depozita acest produs in vederea reciclarii sale ecologice. Utilizatori institutionali sunt rugati sa ia legatura cu furnizorul si sa verifice conditiile stipulate in contractul de vanzare. Acest produs nu trebuie amestecat cu alte reziduuri de natura comerciala. Românã NOTA: DATORITA PERFECTIONARII CONTINUE A PRODUSULUI, SPECIFICATIILE SI FORMA SE POT SCHIMBA FARA INSTIINTARE. 33

36 Vorsichtsmaßnahmen Sachgemäße Installation des Verstärkers unter besonderer Beachtung dieser Vorsichtsmaßnahmen. Betreiben Sie den Verstärker ausschließlich an einem 12-Volt-Bordnetz mit minus an Masse. Vor der Installation des Verstärkers unbedingt das Massekabel von der Batterie trennen, um Kurzschlüsse zu vermeiden. Achten Sie auf korrekte Anschlüsse. Klemmen Sie die Plus- und Massekabel des Verstärkers niemals an vorhandene Kabelbäume, da diese keine ausreichenden Kapazitäten haben. Achten Sie darauf, dass Sie beim Bohren von Löchern keine Leitungen oder Kabel beschädigen. Verlegen Sie die Kabel so, dass sie nicht geknickt, gequetscht oder durch scharfe Kanten beschädigt werden können. Installieren Sie das Gerät an einer sicheren Stelle, an der es beim Fahren nicht behindert und an der es keinerlei Feuchtigkeit ausgesetzt wird. Benutzen Sie das mitgelieferte Installationsmaterial. Bolzen und Muttern von der Bremsanlage, Airbags oder sonstigen sicherheitsrelevanten Bauteilen des Fahrzeugs nicht als Massepunkt verwenden. Achtung! Endstufen können hohe Schalldrücke erzeugen, die dem Gehör schaden und Umgebungsgeräusche übertönen. Stellen Sie die Lautstärke so ein, dass Sie sicher den Straßenverkehr wahrnehmen und Ihr Gehör nicht geschädigt wird. Bei besonders schwierigen Betriebssituationen kann die Temperatur des Verstärkers bis zu 90 C erreichen. Vergewissern Sie sich, dass der Verstärker nicht heiß ist, wenn Sie ihn mit den Händen anfassen. Diese Verstärker sind ausschließlich für den Gebrauch in KFZ bestimmt. Irrtum und technische Änderungen vorbehalten Deutsch 34

37 KM1001 Remote Level Anschluss Verbinden Sie diesen Anschluß mit dem mitgelieferten Regler, um die Subwooferlautstärke vom Fahrersitz aus zu regeln. LPF Frequenzregler Regelt die Tiefpassfrequenz des Verstärkers zwischen 40Hz und 3 0Hz. HPF Frequenzregler Regelt die Hochpassfrequenz des Verstärkers zwischen 20Hz und 38Hz. Protect LED Diese LED leuchtet rot, wenn die Schutzschaltung des Verstärkers aktiv ist. Power LED Diese LED leuchtet blau, wenn der Verstärker in Betrieb ist. Control de nivel Regelt die Lautstärke des Verstärkers. RCA Eingänge RCA Eingänge für die Kanäle links und rechts. RCA Ausgänge Am Output Anschluss liegt das gleiche Signal an, dass auch am RCA Input Anschluss anliegt. Verbinden Sie diesen Anschluss mit weiteren, autark arbeitenden Verstärkern. Eingangsseite Power Anschluß GND: Verbinden Sie den GND- Anschluß mit der Fahrzeugmasse (Fahrzeugchassis). Benutzen Sie einen Kabelquerschnitt von mindestens 16mm2. Das Massekabel sollte nicht länger als 1m sein. REMOTE: Verbinden Sie den Remote Anschluß mit dem Remote- Ausgang Ihres Radios. BATT+: Verbinden Sie diesen Anschluß mit dem + (Plus) Pol der Batterie. Benutzen Sie einen Kabelquerschnitt von mindestens 16mm2. Installieren Sie unbedingt eine Sicherung in einer maximalen Entfernung von 30cm von der Batterie, um das Kabel zu schützen! Sicherungen Diese Sicherungen schützen den Verstärker gegen interne elektrische Störungen. Tauschen Sie die Sicherungen immer nur gegen andere mit gleichem Wert. Lautsprecherterminal Verbinden Sie die Ausgänge (+) und (-) mit den Subwoofern. Bei nur einem Subwoofer benutzen Sie nur einen Ausgang. Achten Sie auf die richtige Polarität. Achtung! Die Lautsprecherkabel dürfen nicht an der Karosserie an Masse gelegt werden. Die Anschlußimpedanz darf nicht unter 2Ù liegen. Ausgangsseite Deutsch 35

38 KM1001 Technische Daten Netzteil Betriebsspannung Ruhestrom Ruhestrom wenn aus Verstärkerstufe Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Klirrfaktor (THD) Signal/Rauschabstand Eingangsempfindlichkeit Filter Tiefpassfilter/Flankensteilheit Subsonicfilter/Flankensteilheit Andere Funktionen Sicherung Maximale Abmessungen (B x H x L) Gewicht KM1001 Anschlußbeispiele Deutsch Control nivel woofer 36

39 KM1002 Frequenzweichen Schalter Schaltet die Kanäle links und rechts in den Vollbereichs-, Basspass- oder Tiefpass-Modus. Frequenzbereichsschalter Schaltet den regelbaren Tiefpassbereich von Hz auf Hz um. LPF Frequenzregler Regelt die Tiefpassfrequenz der Kanäle links und rechts zwischen 50Hz und 5000Hz. Nur aktiv, wenn sich der Crossover Schalter in der BPF Position befindet. Frequenzbereichsschalter Schaltet den regelbaren Hochpassbereich von Hz auf Hz um. HPF Frequenzregler Regelt die Hochpassfequenz der Kanäle links und rechts zwischen 20Hz und 400Hz. Nur aktiv, wenn sich der Crossover Schalter in der HPF Position befindet. Protect LED Diese LED leuchtet rot, wenn die Schutzschaltung des Verstärkers aktiv ist. Power LED Diese LED leuchtet blau, wenn der Verstärker in Betrieb ist. Level Regler Regelt die Lautstärke der Kanäle links und rechts. RCA Eingänge RCA Eingänge für die Kanäle links und rechts. RCA Ausgänge Vorverstärkerausgang zum Anschluss weiterer Endstufen. Power Anschluß GROUND: Verbinden Sie den GND- Anschluß mit der Fahrzeugmasse (Fahrzeugchassis). Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Das Massekabel sollte nicht länger als 1m sein. REMOTE: Verbinden Sie den Remote- Anschluß mit dem Remote-Ausgang Ihres Radios. +12V: Verbinden Sie diesen Anschluß mit dem + (Plus)- Pol der Batterie. Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Installieren Sie unbedingt eine Sicherung in einer maximalen Entfernung von 30cm von der Batterie, um das Kabel zu schützen! Sicherung Diese Sicherung schützt den Verstärker gegen interne elektrische Störungen. Tauschen Sie die Sicherungen immer nur gegen andere mit gleichem Wert. Lautsprecherterminal Verbinden Sie die Kanäle links und rechts mit den Lautsprechern links und rechts. Achten Sie auf die richtige Polarität. Um beide Kanäle zu brücken, benutzen Sie nur die Ausgänge R+ und L-. Für den Brückenbetrieb müssen die Eingänge links und rechts belegt sein. Achtung! Die Lautsprecherkabel dürfen nicht an die Karosserie an Masse gelegt werden. Die Anschlußimpedanzen dürfen nicht unter 2 Ù stereo oder 4 Ù im gebrückten Betrieb liegen. Eingangsseite Ausgangsseite Deutsch 37

40 KM1002 Technische Daten Netzteil Betriebsspannung Ruhestrom Ruhestrom wenn aus Verstärkerstufe Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Klirrfaktor (THD) Signal/Rauschabstand Kanaltrennung Eingangsempfindlichkeit Filter Tiefpassfilter/Flankensteilheit Subsonicfilter/Flankensteilheit Andere Funktionen Sicherung Maximale Abmessungen (B x H x L) Gewicht KM1002 Anschlußbeispiele Deutsch 38

41 KM1004 RCA Eingänge RCA Eingänge für die Kanäle links und rechts hinten (1) und vorne (8). Frequenzbereichsschalter Schaltet den regelbaren Hochpassbereich der hinteren (2) und vorderen (7) Kanäle von Hz auf Hz um. Frequenzbereichsschalter Schaltet den regelbaren Tiefpassbereich der hinteren (3) und vorderen (6) Kanäle von Hz auf Hz um. Protect LED Diese LED leuchtet rot, wenn die Schutzschaltung des Verstärkers aktiv ist. Power LED Diese LED leuchtet blau, wenn der Verstärker in Betrieb ist. Level Regler Regelt die Lautstärke der Kanäle links und rechts hinten (9) und vorne (17). HPF Frequenzregler Regelt die hintere (10) und vordere (16) Hochpassfequenz der Kanäle links und rechts zwischen 20Hz und 4000Hz. Nur aktiv, wenn sich der Crossover Schalter in der HPF Position befindet. LPF Frequenzregler Regelt die hintere (11) und vordere (15) Tiefpassfequenz der Kanäle links und rechts zwischen 50Hz und 5000Hz. Nur aktiv, wenn sich der Crossover Schalter in der BPF Position befindet. Frequenzweichen Schalter Schaltet die hinteren (12) und vorderen (14) Kanäle links und rechts in den Vollbereichs-, Basspass- oder Bandpass- Modus. Eingangsseite Eingangswahlschalter 4CH : 4-Kanal Eingang. (FL/FR/RL/RR) Bridged : 2-Kanal Eingang für den Doppel-Mono Betrieb. (FL/RL) ST : 2-Kanal Eingang für den 4-Kanal oder 3-Kanal Betrieb. (RL/RR) Power Anschluß GND: Verbinden Sie den GND- Anschluß mit der Fahrzeugmasse (Fahrzeugchassis). Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Das Massekabel sollte nicht länger als 1m sein. REMOTE: Verbinden Sie den Remote- Anschluß mit dem Remote- Ausgang Ihres Radios. BATT+: Verbinden Sie diesen Anschluß mit dem + (Plus)- Pol der Batterie. Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Installieren Sie unbedingt eine Sicherung in einer maximalen Entfernung von 30cm von der Batterie, um das Kabel zu schützen! Sicherungen Diese Sicherungen schützen den Verstärker gegen interne elektrische Störungen. Tauschen Sie die Sicherungen immer nur gegen andere mit gleichem Wert. Lautsprecherterminal Verbinden Sie die Kanäle FL und FR mit den Lautsprechern vorne links und vorne rechts. Achten Sie auf die richtige Polarität. Um beide Kanäle zu brücken, benutzen Sie nur die Ausgänge FL+ und FR -. Achten Sie auf die richtige Einstellung des Eingangswahlschalters. (Siehe MX4 Eingangsseite, Punkt 13) Verbinden Sie die Kanäle RL und RR mit den Lautsprechern hinten links und hinten rechts. Achten Sie auf die richtige Polarität. Um beide Kanäle zu brücken, benutzen Sie nur die Ausgänge RL + und RR -. Achten Sie auf die richtige Einstellung des Eingangswahlschalters. (Siehe MX4 Eingangsseite, Punkt 13) Achtung! Die Lautsprecherkabel dürfen nicht an der Karosserie an Masse gelegt werden. Die Anschlußimpedanzen dürfen nicht unter 2 Ù stereo oder 4 Ù im gebrückten Betrieb liegen. Ausgangsseite Deutsch 39

42 KM1004 Technische Daten Netzteil Betriebsspannung Ruhestrom Ruhestrom wenn aus Verstärkerstufe Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Klirrfaktor (THD) Signal/Rauschabstand Kanaltrennung Eingangsempfindlichkeit Filter Tiefpassfilter/Flankensteilheit Subsonicfilter/Flankensteilheit Andere Funktionen Sicherung Maximale Abmessungen (B x H x L) Gewicht KM1004 Anschlußbeispiele Deutsch 40

43 Km1005 Eingangsseite RCA Eingänge RCA Eingänge für den Subwoofer Kanal. Nur aktiv, wenn der Source Schalter (2) auf EXT steht. Eingangswahlschalter Schaltet den Subwoofer Kanal auf die RCA Eingänge (10) (INT Position) oder auf die RCA Eingänge (1) (EXT Position). Level Regler Regelt die Lautstärke des Subwoofer Kanals. Subsonic Frequenzregler Regelt die Hochpassfrequenz des Subwoofer Kanals zwischen 20 und 38Hz. Frequenzweichen Schalter Schaltet die Tiefpass-Frequenzweiche des Subwoofer Kanals ein oder aus. Protect LED Diese LED leuchtet rot, wenn die Schutzschaltung des Verstärkers aktiv ist. Power LED Diese LED leuchtet blau, wenn der Verstärker in Betrieb ist. LPF Frequenzregler Regelt die Subwoofer Tiefpassfequenz zwischen 40Hz und 220Hz. Nur aktiv, wenn sich der Crossover Schalter (5) in der BPF Position befindet. Remote Level Anschluss Verbinden Sie diesen Anschluß mit dem mitgelieferten Regler um die Subwooferlautstärke vom Fahrersitz aus zu regeln. RCA Eingänge RCA Eingänge für die Kanäle Front und Rear. Frequenzweichen Schalter Schaltet die Hochpass-Frequenzweiche der hinteren Kanäle ein oder aus. HPF Frequenzregler Regelt die Hochpassfequenz der hinteren Kanäle zwischen 40Hz und 4000Hz. Nur aktiv, wenn sich der Crossover Schalter (11) in der HPF Position befindet. Level Regler Regelt die Lautstärke der hinteren Kanäle. Frequenzweichen Schalter Schaltet die Front Kanäle in den Vollbereichs-, Hochpass-,oder Bandpass-Modus. LPF Frequenzregler Regelt die Tiefpassfequenz der vorderen Kanäle zwischen 80Hz und 4000Hz. Nur aktiv, wenn sich der Crossover Schalter (14) in der LPF Position befindet. HPF Frequenzregler Regelt die Hochpassfequenz der vorderen Kanäle zwischen 40Hz und 400Hz. Nur aktiv, wenn sich der Crossover Schalter (14) in der HPF Position befindet. Level Regler Regelt die Lautstärke der vorderen Kanäle. Eingangswahlschalter 4CH : 4-Kanal Eingang. (FL/FR/RL/RR) Bridged : 2-Kanal Eingang für den Doppel-Mono Betrieb. (FL/RL) ST : 2-Kanal Eingang für den 4-Kanal oder 3- Kanal Betrieb. (RL/RR) Eingangsseite Deutsch 41

44 Km1005 Ausgangsseite Power Anschluß GND: Verbinden Sie den GND- Anschluß mit der Fahrzeugmasse (Fahrzeugchassis). Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Das Massekabel sollte nicht länger als 1m sein. REMOTE: Verbinden Sie den Remote- Anschluß mit dem Remote- Ausgang Ihres Radios. BATT+: Verbinden Sie diesen Anschluß mit dem + (Plus)- Pol der Batterie. Benutzen Sie einen Kabelquerschnitt von mindestens 10mm2. Installieren Sie unbedingt eine Sicherung in einer maximalen Entfernung von 30cm von der Batterie, um das Kabel zu schützen! Sicherungen Diese Sicherungen schützen den Verstärker gegen interne elektrische Störungen. Tauschen Sie die Sicherungen immer nur gegen andere mit gleichem Wert. Lautsprecherterminal Verbinden Sie die Kanäle FL und FR mit den Lautsprechern vorne links und vorne rechts. Achten Sie auf die richtige Polarität. Um beide Kanäle zu brücken, benutzen Sie nur die Ausgänge FL + und FR -. Achten Sie auf die richtige Einstellung des Eingangswahlschalters (Siehe MX5 Eingangsseite, Punkt 18) Verbinden Sie die Kanäle RL und RR mit den Lautsprechern hinten links und hinten rechts. Achten Sie auf die richtige Polarität. Um beide Kanäle zu brücken, benutzen Sie nur die Ausgänge RL + und RR -. Achten Sie auf die richtige Einstellung des Eingangswahlschalters (Siehe MX5 Eingangsseite, Punkt 18) Achtung! Die Lautsprecherkabel dürfen nicht an der Karosserie an Masse gelegt werden. Die Anschlußimpedanzen dürfen nicht unter 2 Ù stereo oder 4 Ù im gebrückten Betrieb liegen. Ausgangsseite Deutsch 42

45 KM1005 Technische Daten Netzteil Betriebsspannung Ruhestrom Ruhestrom wenn aus Verstärkerstufe Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Ausgangsleistung Klirrfaktor (THD) Signal/Rauschabstand Kanaltrennung Eingangsempfindlichkeit Filter Tiefpassfilter/Flankensteilheit vorne Hochpassfilter/Flankensteilheit vorne Hochpassfilter/Flankensteilheit hinten Tiefpassfilter/Flankensteilheit Sub Hochpassfilter/Flankensteilheit Sub Andere Funktionen Sicherung Maximale Abmessungen (B x H x L) Gewicht KM1005 Anschlußbeispiele Deutsch 43

46 Zulage Brückenschaltung zweier Lautsprecher Lautsprecher mit Doppelschwingspule 2 x 2Ù Lautsprecher mit Doppelschwingspule 2 x 4Ù Parallel Serie Parallel Serie + 1Ù + 4Ù Ù + 8Ù - - Parallel-Spulen / Parallel-Lautsprecher Parallel-Spulen / Parallel-Lautsprecher + 0,5Ù Ù Serie-Spulen / Parallel-Lautsprecher Serie-Spulen / Parallel-Lautsprecher + 2Ù Ù Korrekte Entsorgung dieses Produkts Deutsch Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden Irrtum und technische Änderungen vorbehalten 44

47 Notes 45
