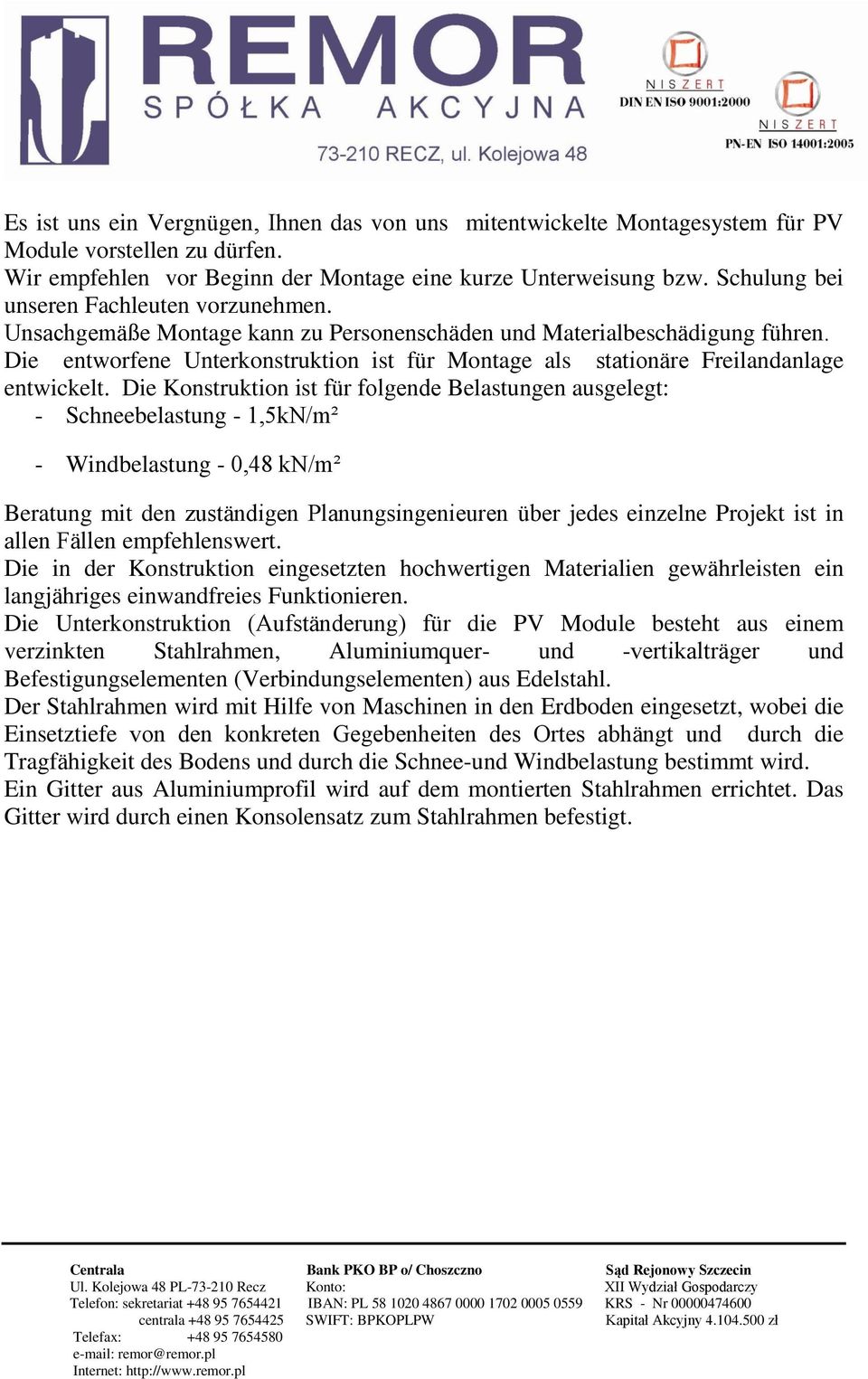

1 Es ist uns ein Vergnügen, Ihnen das von uns mitentwickelte Montagesystem für PV Module vorstellen zu dürfen. Wir empfehlen vor Beginn der Montage eine kurze Unterweisung bzw. Schulung bei unseren Fachleuten vorzunehmen. Unsachgemäße Montage kann zu Personenschäden und Materialbeschädigung führen. Die entworfene Unterkonstruktion ist für Montage als stationäre Freilandanlage entwickelt. Die Konstruktion ist für folgende Belastungen ausgelegt: - Schneebelastung - 1,5kN/m² - Windbelastung - 0,48 kn/m² Beratung mit den zuständigen Planungsingenieuren über jedes einzelne Projekt ist in allen Fällen empfehlenswert. Die in der Konstruktion eingesetzten hochwertigen Materialien gewährleisten ein langjähriges einwandfreies Funktionieren. Die Unterkonstruktion (Aufständerung) für die PV Module besteht aus einem verzinkten Stahlrahmen, Aluminiumquer- und -vertikalträger und Befestigungselementen (Verbindungselementen) aus Edelstahl. Der Stahlrahmen wird mit Hilfe von Maschinen in den Erdboden eingesetzt, wobei die Einsetztiefe von den konkreten Gegebenheiten des Ortes abhängt und durch die Tragfähigkeit des Bodens und durch die Schnee-und Windbelastung bestimmt wird. Ein Gitter aus Aluminiumprofil wird auf dem montierten Stahlrahmen errichtet. Das Gitter wird durch einen Konsolensatz zum Stahlrahmen befestigt.

Die entworfene Unterkonstruktion ist für Montage als stationäre Freilandanlage entwickelt.

2 Aufbau Einsetzen des Stahlrahmens

3 Befestigung der oberen Stützkonsole Befestigung der unteren Stützkonsole und Stützen

4 Befestigung der Stützkonsolen Befestigung des Hauptprofils zur Konsole 6

5 Befestigung des Hauptprofils zur Konsole 8

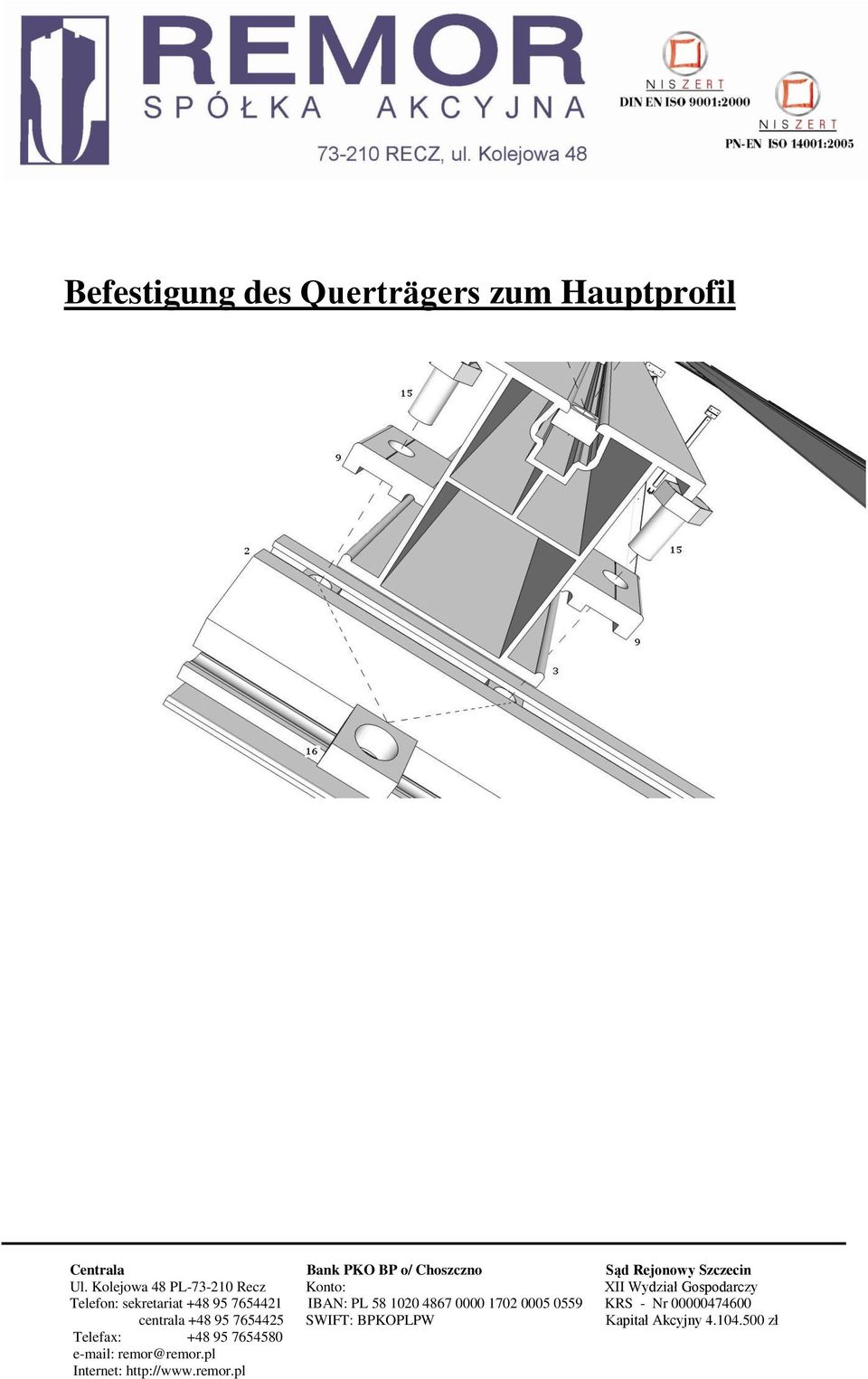

6 Befestigung des Querträgers zum Hauptprofil

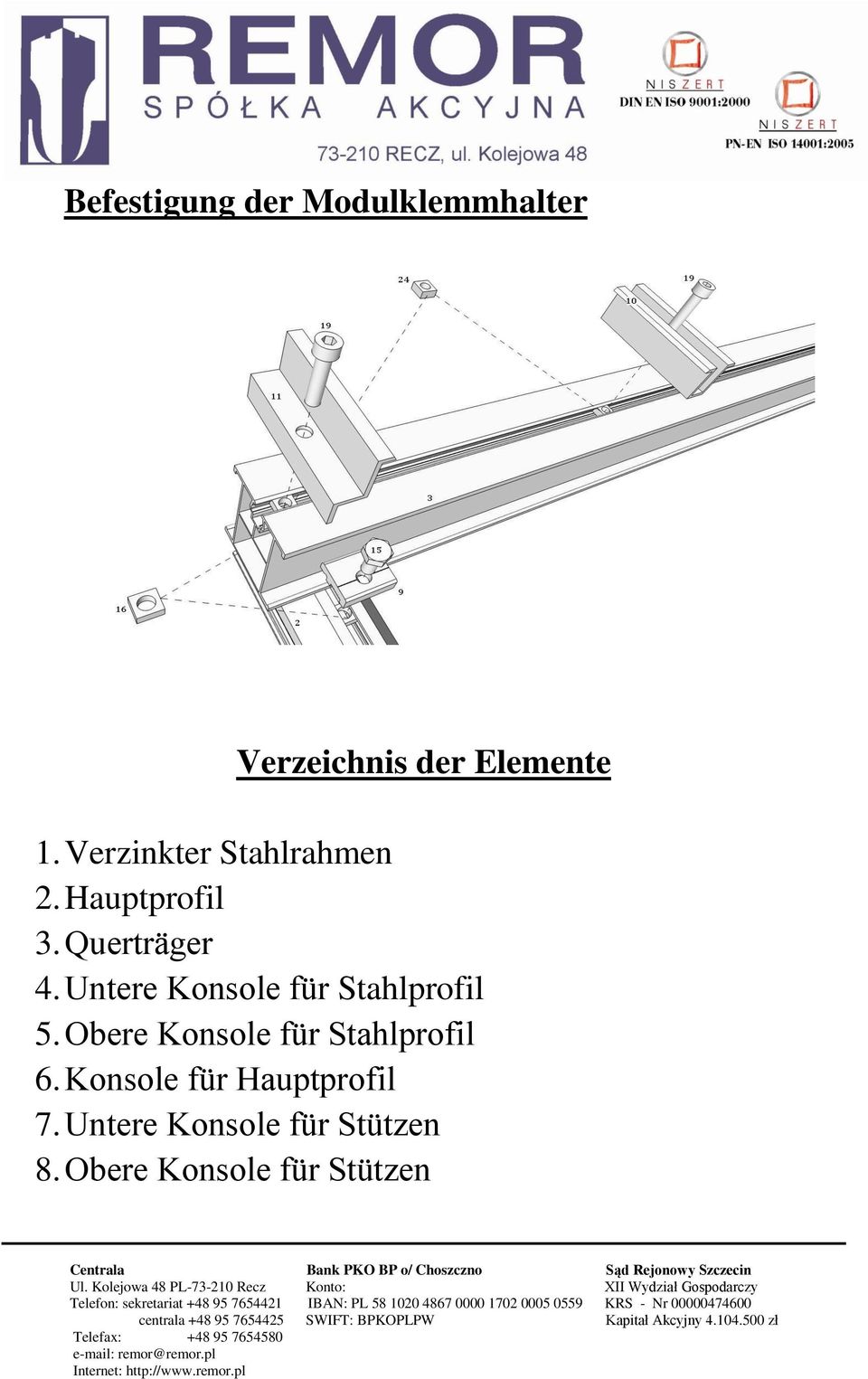

7 Befestigung der Modulklemmhalter Verzeichnis der Elemente 1. Verzinkter Stahlrahmen 2. Hauptprofil 3. Querträger 4. Untere Konsole für Stahlprofil 5. Obere Konsole für Stahlprofil 6. Konsole für Hauptprofil 7. Untere Konsole für Stützen 8. Obere Konsole für Stützen

Untere Konsole für Stahlprofil 5. Obere Konsole für Stahlprofil 6.

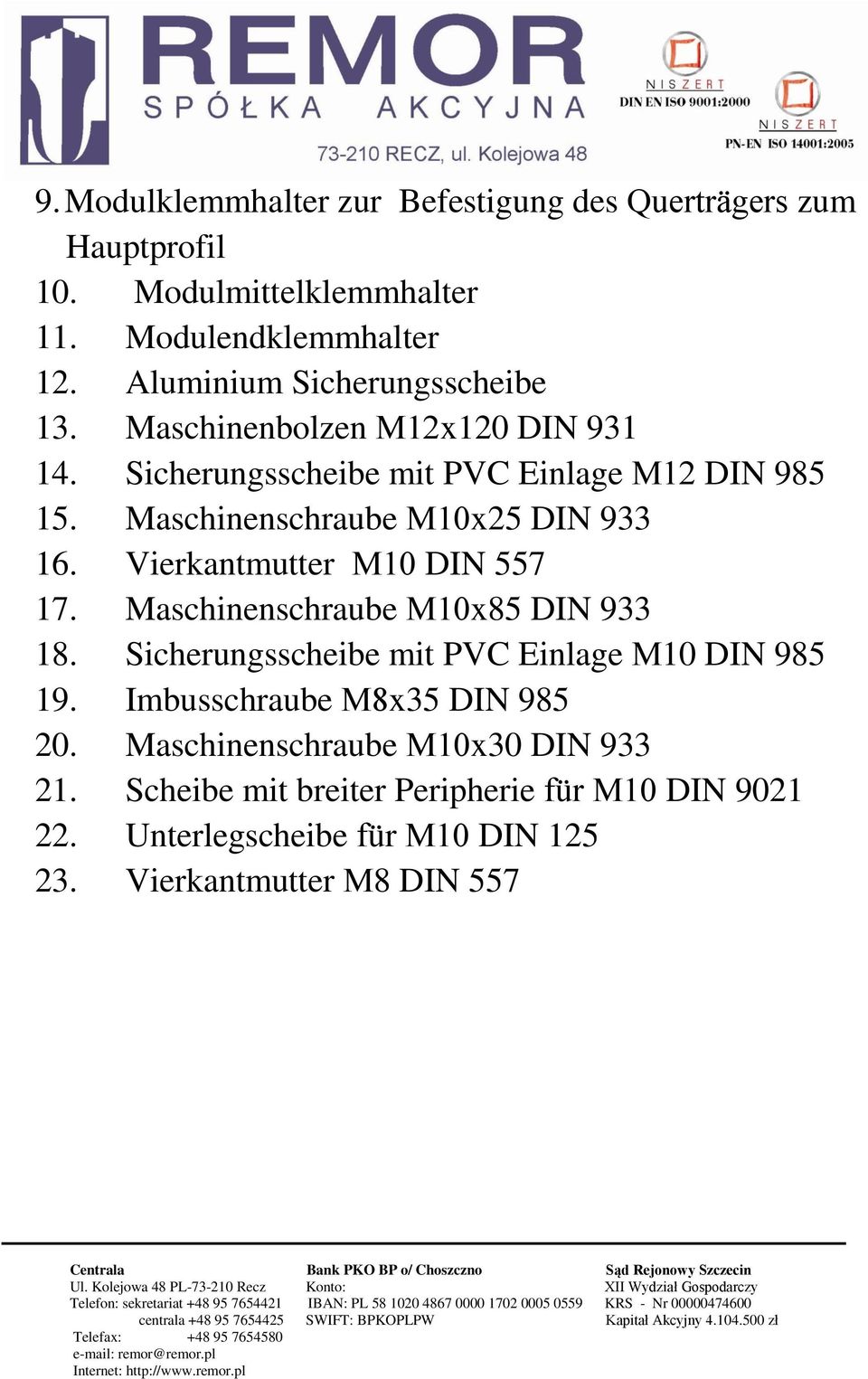

8 9. Modulklemmhalter zur Befestigung des Querträgers zum Hauptprofil 10. Modulmittelklemmhalter 11. Modulendklemmhalter 12. Aluminium Sicherungsscheibe 13. Maschinenbolzen М12x120 DIN Sicherungsscheibe mit PVC Einlage М12 DIN Maschinenschraube М10x25 DIN Vierkantmutter М10 DIN Maschinenschraube М10x85 DIN Sicherungsscheibe mit PVC Einlage М10 DIN Imbusschraube М8x35 DIN Maschinenschraube М10x30 DIN Scheibe mit breiter Peripherie für М10 DIN Unterlegscheibe für М10 DIN Vierkantmutter М8 DIN 557

Maschinenschraube М10x25 DIN 933 16. Vierkantmutter М10 DIN 557 17. Maschinenschraube М10x85 DIN 933 18.

9 Massenträgheitsmomente der Haupelemente Hauptprofil g=3.054 kg/ ml Iх=59 cm4 Iy=79 cm4 Wх=15.45 сm3 Wy=20.7 сm3 A=11.24 cm2

10 Querträger g=2.195 kg/ ml Ix=35.85 cm4 Iy=82.77 cm4 Wx=10.24 сm3 Wy=20.69сm3

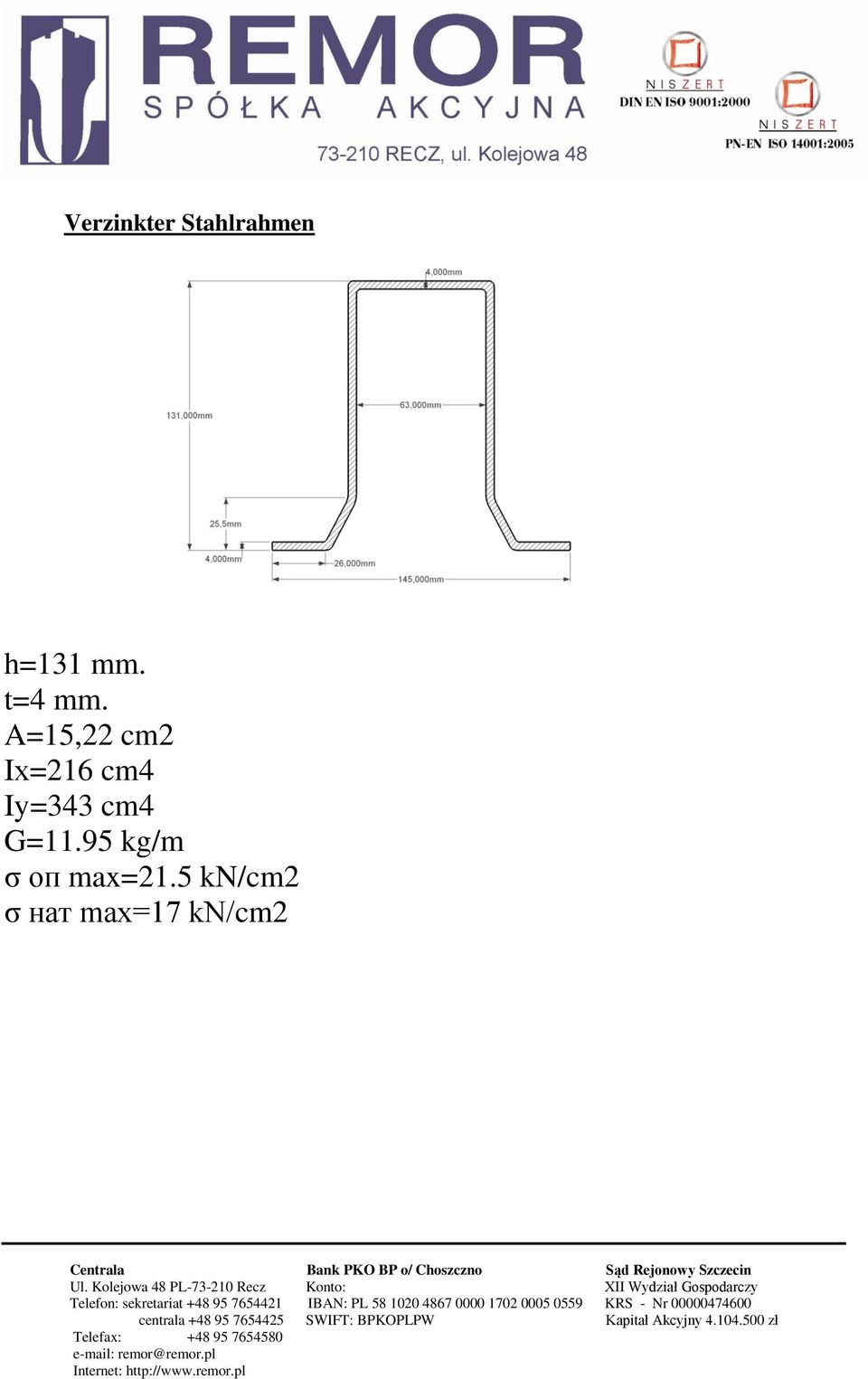

11 Verzinkter Stahlrahmen h=131 mm. t=4 mm. A=15,22 cm2 Iх=216 cm4 Iy=343 cm4 G=11.95 kg/m σ оп max=21.5 kn/cm2 σ нат max=17 kn/cm2
