4-Channel Premium Mic/Line Mixer MIK0075. Bedienungsanleitung User's manual Instrukcja obsługi Manual de utilizare

Transkrypt

1 4-Channel Premium Mic/Line Mixer MIK0075 Bedienungsanleitung User's manual Instrukcja obsługi Manual de utilizare DE EN PL RO

2

3 Bedienungsanleitung SICHERHEITSANWEISUNGEN Lesen Sie die gesamte Bedienungsanleitung bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung auf für späteres nachschlagen. Um Feuer und Stromschläge zu vermeiden, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Die Abdeckung oder Rückwand nicht entfernen, keine vom Anwender zu wartenden Teile im Inneren. Wenden Sie Sich für die Wartung an qualifiziertes Fachpersonal. Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen Sie den Netzstecker und entnehmen Sie die Batterien aus dem Gerät. Schalten Sie das Gerät vor der Reinigung aus. Zur Reinigung benutzen Sie ein feuchtes Tuch (keine chemischen Reinigungsmittel verwenden). BESCHREIBUNG DE Netzschalter Netzanschluss 3

4 Bedienungsanleitung DE Mikrofoneingang (Kanal 1-2) Linien-Eingänge (Kanäle 1-2) Hochpassfilter (Kanäle 1-2). Jeder Hochpassfilter blockiert alle Frequenzen unter 100Hz. 4

5 Bedienungsanleitung Gerät einschalten (Kanäle 1-2). Drücken Sie diese, falls Sie eine Gitarre oder Signalquelle eines anderen Instruments direkt an die Line-Eingänge der Kanäle 1 und 2 verbinden möchten. Verstärkung (Kanäle 1-2) Hoch EQ Tief EQ Pan Kanalpegel OL LED 1/4" Hauptausgänge Stereo Line-Eingänge (Kanäle 3-4) Tape to main zuweisen Tape-Ebene Bandeingang Bandausgang Kopfhörer Phantomschalter und LED Kopfhörer Gesamtmixer Betriebsanzeige LED DE Pegelanzeige 5

6 Bedienungsanleitung ANSCHLUSSBEISPIELE 1. Live Band PA System Kondensator- Mikrofon Akustische Gitarre Aktiver Personalmonitor Aktivlautsprecher DE Laptop IPod Dockingsystem 6

7 Bedienungsanleitung 2. Heimstudio Kondensator- Mikrofon Elektrische Gitarre Verstärker Studio- Monitore Synthesizer Kapfhörer Laptop DE 7

8 Bedienungsanleitung 3. Keyboard Submixer Synth 2 DI Box Synth 1 Effects/sampler Kapfhörer DE Bühnenanschlüsse 8

9 Bedienungsanleitung 4. Videobearbeitung / Produktionshalle Übertragung- Mikrofone Studio- Monitore Desktopcomputer Video-Monitor Laptop Videoausgang DV-Player DE 9

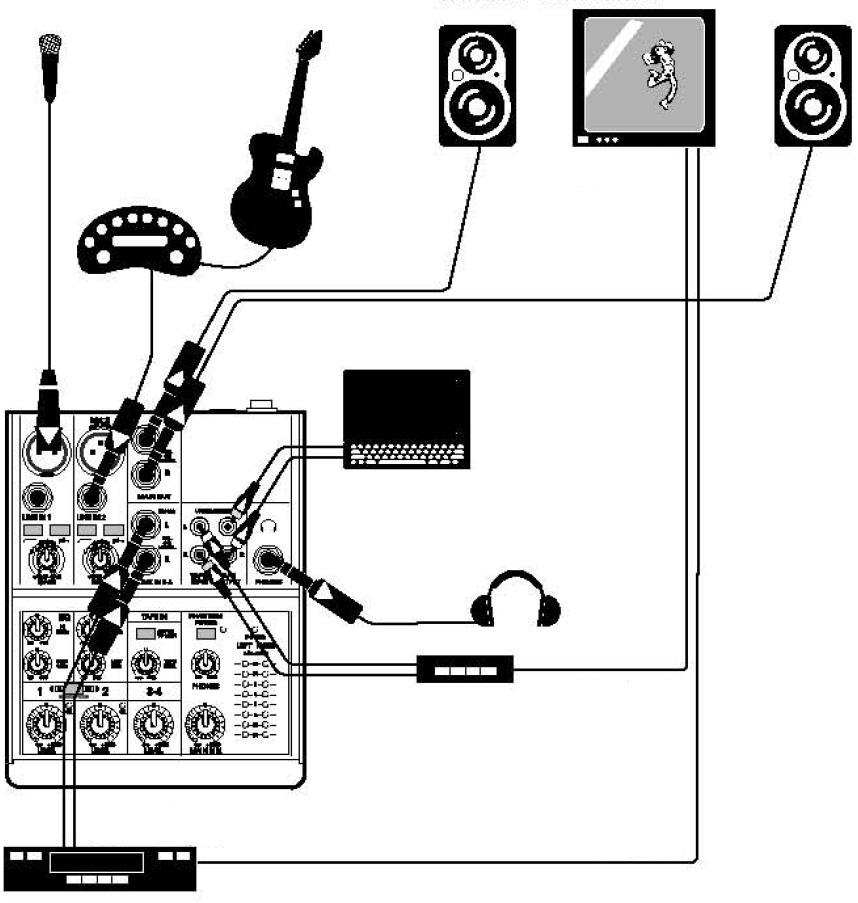

10 Bedienungsanleitung 5. Kombiniertes Heimstudio und Home Theater Kondensator- Mikrofon Elektrische Gitarre Studio- Monitore Verstärker TV Gerät Laptop Kapfhörer Kabelbox Video 1 DE DVD Player Video 2 10

11 Bedienungsanleitung TECHNISCHE DATEN Hauptmixergeräusch (20Hz-20kHz Bandbreite, Kanäle 1-2 Einheitsverstärkung, EQ flach, alle Kanäle zugewiesen Hauptmixer) Hauptmix-Regler nach unten, Kanal-Ebene Regler nach unten: -103 dbu Hauptmix-Regler Einheit, Kanal-Ebene Regler nach unten: -98 dbu Einheit, Kanal Einheit: -92dBu Klirrfaktor (THD) 35dB Verstärkung) 20Hz-80kHz Bandbreite: <0.005% 20Hz-20kHz Bandbreite: <0.003% Dämpfung (Übersprechen) (1kHz bezogen auf 0 dbu, 20Hz 20kHz Bandbreite, Linieneingang, 1/4 "Hauptausgang Einheit.) Hauptmix-Regler nach unten: -70 dbu Kanal Pegelregler nach unten: -94 dbu Frequenzgang 20Hz bis 50kHz: +0dB / -1dB 20Hz bis 90kHz: +0dB / -3dB Maximalpegel Mikrofon-Eingang: Band-Eingang: Alle anderen Eingänge: Alle Ausgänge: Impedanzen Mikrofoneingang: Alle anderen Eingänge: Band-Ausgang: Kopfhörerausgang: Alle anderen Ausgänge: EQ Hohe Töne: Tiefe Töne: Andere Stromverbrauch: Abmessungen: Gewicht: +21 dbu +24 dbu +22 dbu +22 dbu 3.4kΩ 10kΩ oder höher 1kΩ 60Ω 120Ω 12kHz 80Hz 8W 185.5x146.9x40.7mm 1.1kg (1.36kg - mit Netzteil) DE Die Spezifikationen können ohne Ankündigung geändert werden. 11

12 Bedienungsanleitung BLOCKSCHALTBILD DE 12

13 Bedienungsanleitung DE 13

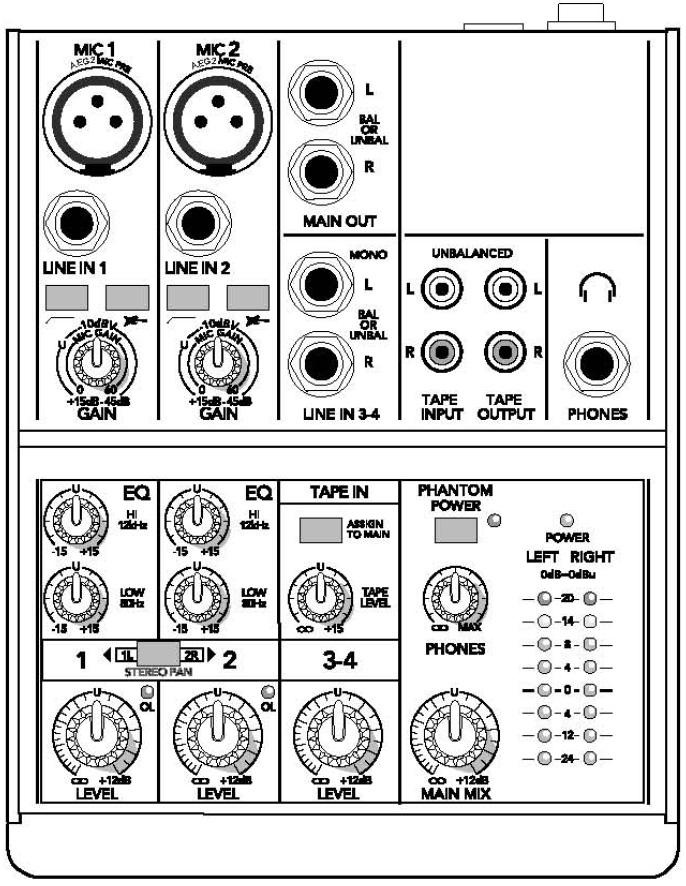

14 Owner s manual SAFETY INSTRUCTIONS Read through the manual before operating. Keep the manual for future reference. To prevent fire or shock hazard, do not expose the unit to rain or moisture. Do not remove cover or back, no user serviceable parts inside. Refers servicing to qualified service personnel. If the device is not used for a period of time, unplug the power cord and take batteries away from the unit. Turn off the device before cleaning. For cleaning use a damp cloth (do not use chemical cleaners). DESCRIPTION EN Power switch Power connection 14

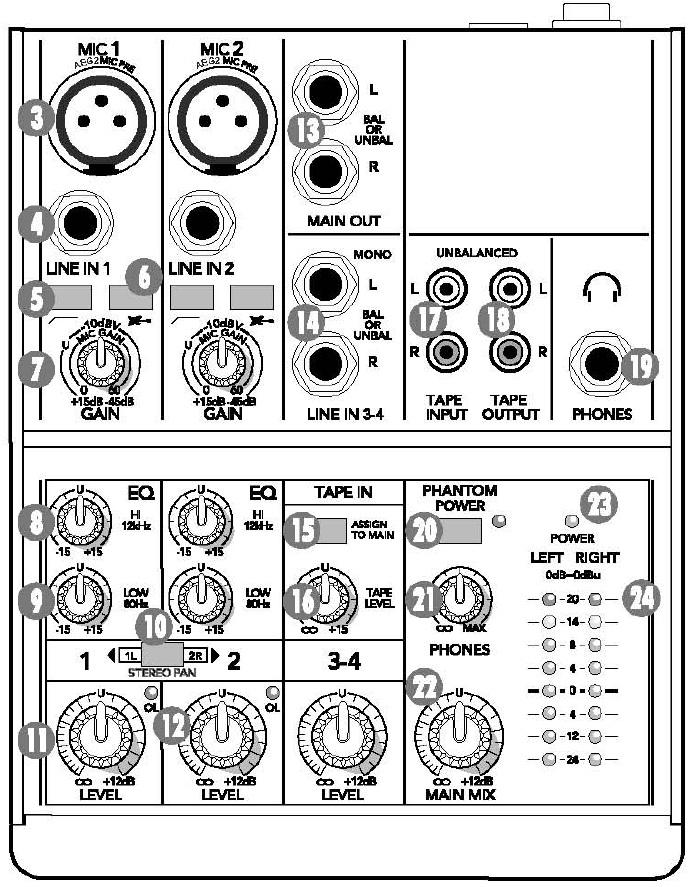

15 Owner s manual EN MIC inputs (channels 1-2) Line inputs (channels 1-2) Low cut (channels 1-2). Each low-cut switch, often referred to as a high-pass filter, cuts bass frequences below 100Hz. 15

16 Owner s manual Instrument switch (channels 1-2). Press these in if you want to connect a guitar or other instrument level source directly to the line inputs of channel 1 and 2. Gain (channels 1-2) Hi EQ Low EQ Pan Channel's level OL LED 1/4" main outs Stereo line inputs (channels 3-4) Tape assign to main Tape level Tape input Tape output Phones Phanatom switch and LED Phones level Main mix EN Power LED Meters 16

17 Owner s manual EXAMPLES OF CONNECTION 1. Live band PA system Condenser microphone Acoustic guitar Powered personal monitor Powered speaker Laptop EN IPod docking system 17

18 Owner s manual 2. Home studio Condenser microphone Electric guitar Amplifier modeler Studio monitors Analog synth Headphone Laptop EN 18

19 Owner s manual 3. Keyboard submixer Synth 2 DI Box Synth 1 Headphones Effects/sampler Stage snake EN 19

20 Owner s manual 4. Video editing / production bay Studio monitors Broadcast microphones Desktop computer Video monitor Laptop Video out DV player EN 20

21 Owner s manual 5. Combined home studio and home theater Condenser microphone Electric guitar Studio monitors Amplifier modeler TV set Laptop Headphones Cable box Video 1 DVD player Video 2 EN 21

22 TECHNICAL SPECIFICATION Owner s manual Main mix noise (20Hz-20kHz bandwidth, channels 1-2 unity, channel EQ flat, all channels assigned to main mix, stereo pan button in) Main mix knob down, channel level knobs down: Main mix knob unity, channel level knobs down: Main mix unity, channel level unity: -103 dbu -98 dbu -92dBu Total harmonic distortion (THD) 35dB gain) 20Hz-80kHz bandwidth: <0.005% 20Hz-20kHz bandwidth: <0.003% Attenuation (crosstalk) (1kHz relative to 0 dbu, 20Hz-20kHz bandwidth, line in, 1/4" main out, unity.) Main mix knob down: -70 dbu Channel level knob down: -94 dbu Frequency response 20Hz to 50kHz: +0dB / -1dB 20Hz to 90kHz: +0dB / -3dB EN Maximum levels Mic in: Tape in: All other inputs: All outputs: Impedances Mic in: All other inputs: Tape out: Phones out: All other outputs: EQ High shelving: Low shelving: Other Power consumption: Dimensions: Weight: +21 dbu +24 dbu +22 dbu +22 dbu 3.4kΩ 10kΩ or greater 1kΩ 60Ω 120Ω 12kHz 80Hz 8W 185.5x146.9x40.7mm 1.1kg (1.36kg - with power supply) Specifications are subject to change without notice. 22

23 Owner s manual EN 23

24 Owner s manual BLOCK DIAGRAM EN 24

25 Instrukcja obsługi INSTRUKCJE BEZPIECZEŃSTWA Należy dokładnie zapoznać się z instrukcją obsługi przed uruchomieniem urządzenia. Instrukcję należy zachować, w celu późniejszego wykorzystania. Aby uniknąć ryzyka porażenia prądem, nie należy używać urządzenia w miejscach o dużej wilgotności powietrza oraz miejscach narażonych na zalanie lub zamoczenie. Nie należy samodzielnie zdejmować obudowy urządzenia (wewnątrz nie znajdują się żadne elementy, które mogą być regulowane/wymieniane przez użytkownika). Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany serwis. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od źródła zasilania. Przez rozpoczęciem czyszczenia, należy odłączyć urządzenie od źródła zasilania. Do czyszczenia należy używać wilgotnej ściereczki (nie należy używać chemicznych środków czyszczących). OPIS Włącznik zasilania. Gniazdo zasilania. PL 25

26 Instrukcja obsługi PL Gniazdo mikrofonowe typu XLR (kanały 1-2) Wejście liniowe (kanały 1-2) Low cut (kanały 1-2). Przełącznik low-cut, często określany jako filtr górnoprzepustowy, wycina częstotliwości basowe poniżej 100Hz. 26

27 Instrukcja obsługi Instrument switch (kanały 1-2). Przełącznik umożliwia podłączenie gitary lub innego instrumentu bezpośrednio do wejść liniowych kanału 1 i 2. Regulator poziomu sygnału wejściowego (kanały 1-2) Pokrętło EQ Hi (wysokie tony) Pokrętło EQ Low (niskie tony) Panorama (stereo) Pokrętło regulacji poziomu danego kanału OL LED Wyjścia typu jack 1/4". Wejście liniowe stereo (kanały 3-4) Tape assign to main Pokrętło regulacji poziomu magnetofonu Wejście magnetofonowe Wyjście magnetofonowe Słuchawki Włącznik napięcia zasilania mikrofonów pojemnościowych Pokrętło regulacji poziomu słuchawek Główne pokrętło (main mix) Wskaźnik zasilania LED Wskaźnik poziomu LED PL 27

28 Instrukcja obsługi PRZYKŁADOWE POŁĄCZENIA 1. Nagłośnienie koncertu Mikrofon pojemnościowy Gitara akustyczna Głośnik odsłuchowy aktywny Głośnik PL Laptop System dokujący IPod'a 28

29 Instrukcja obsługi 2. Zestawu audio Mikrofon pojemnościowy Efekty gitarowe Gitara elektryczna Głośniki odsłuchowe Syntezator analogowy Słuchawki Laptop PL 29

30 Instrukcja obsługi 3. Keyboard submixer Syntezator 1 Syntezator 2 DI Box Effects/sampler Słuchawki Mikser estradowy PL 30

31 Instrukcja obsługi 4. Edycja / produkcja video Głośniki odsłuchowe Mikrofony Komputer stacjonarny Monitor Laptop Wyjście video Odtwarzacz DV PL 31

32 Instrukcja obsługi 5. Połączenie zestawu audio i kina domowego Mikrofon pojemnosciowy Głośniki odsłuchowe Gitara elektryczna Efekty gitarowe TV Laptop Słuchawki Łącznik Video 1 Odtwarzacz DVD PL Video 2 32

33 SPECYFIKACJA TECHNICZNA Instrukcja obsługi Główne szumy (Częstotliwość 20Hz-20kHz, pokrętło wzmocnienia kanałów 1-2 w pozycji środkowej, pokrętła EQ w pozycji środkowej, przycisk stereo pan wciśnięty) Główne pokrętło (main mix) w lewym skrajnym położeniu, pokrętło poziomu danego kanału w lewym skrajnym położeniu: -103 dbu Główne pokrętło (main mix) w pozycji środkowej, pokrętło poziomu danego kanału w lewym skrajnym położeniu: -98 dbu Główne pokrętło (main mix) w pozycji środkowej, pokrętło poziomu danego kanału w pozycji środkowej: -92dBu Całkowite zniekształcenia harmoniczne (THD) (częstotliwość 1kHz przy 35dB wzmocnienia) pasmo 20Hz-80kHz: <0.005% pasmo 20Hz-20kHz: <0.003% Przesłuch (częstotliwość 1kHz w stosunku do 0 dbu, pasmo 20Hz-20kHz, wejście line, wyjście jack 1/4", wzmocnienie w pozycji środkowej) Główne pokrętło kanału (main mix) w skrajnie lewym położeniu: -70 dbu Pokrętło poziomu danego kanału w skrajnie lewym położeniu: -94 dbu Równomierność pasma przenoszenia 20Hz ~ 50kHz: +0dB / -1dB 20Hz ~ 90kHz: +0dB / -3dB Maksymalne poziomy sygnałów Wejście mikrofonowe: Wejście magnetofonowe: Pozostałe wejścia: Wszystkie wyjścia: Impedancja Wejście mikrofonowe: Pozostałe wejścia: Wyjście magnetofonowe: Wyjście słuchawkowe: Pozostałe wyjścia: EQ High (wysokie tony): Low (niskie tony): Pozostałe parametry Pobór energii: Wymiary: Waga: +21 dbu +24 dbu +22 dbu +22 dbu 3.4kΩ 10kΩ lub więcej 1kΩ 60Ω 120Ω 12kHz 80Hz 8W 185.5x146.9x40.7mm 1.1kg (1.36kg - z zasilaczem) PL Specyfikacja urządzenia może ulec zmianie bez powiadomienia. 33

34 Instrukcja obsługi PL 34

35 Instrukcja obsługi SCHEMAT BLOKOWY PL 35

36 Manual de utilizare INSTRUCTIUNI DE SIGURANTA Cititi cu atentie manualul inainte de operare. Pastrati manualul pentru referinte ulterioare. Pentru a preveni incendiile sau pericolul de electrocutare, feriti aparatul de ploaie sau umezeala. Nu scoateti capacul sau partea din spate, nu contine piese utile in interior. Consultati personalul de service calificat cu privire la intretinerea aparatului. Daca aparatul nu este folosit pentru o perioada lunga de timp, deconectati cablul de alimentare si scoateti bateriile din aparat. Opriti aparatul inainte de a-l curata. Pentru curatarea utilizati o carpa umeda (nu utilizati agenti chimici de curatare). DESCRIERE Comutator pornire Conexiune alimentare RO 36

37 Manual de utilizare Intrari MICROFON (canalele 1-2) Intrari linie (canalele 1-2) RO Low cut (canalele 1-2). Fiecare comutator low-cut, la care se face adesea referire cu termenul filtru de trecere inalte, taie (reduce) frecventele joase sub 100Hz. 37

38 Manual de utilizare Comutator instrument (canalele 1-2). Apasati acest comutator daca doriti sa conectati o chitara sau alt instrument direct la intrarile liniei canalului 1 si 2. Amplificare (canalele 1-2) Hi EQ Low EQ Pan Nivelul canal OL LED Iesiri principale1/4" Intrari linie stereo (canalele 3-4) Banda atribuie principal Banda nivel Intrare (banda) Iesire (banda) Casti Comutator phantom si LED Casti Mixare principala LED pornire Vu-metru RO 38

39 EXEMPLE DE CONEXIUNI Manual de utilizare 1. Sistem live banda PA Microfon cu condensator Chitara acustica Monitor Difuzoare Laptop RO Sistem docking Ipod 39

40 Manual de utilizare 2. Home studio Microfon cu condensator Chitara electrica Amplificator Monitoare sunet de studio Sintetizator Casti Laptop RO 40

41 Manual de utilizare 3. Submixer tastatura Sintetizator 1 Sintetizator 2 DI Box Effects/sampler Casti Stage snake RO 41

42 Manual de utilizare 4. Editare video/production bay Microfoane pentru transmisie radio Difuzoare studio Ecranul calculatorului Video monitor Laptop Video out DV player RO 42

43 Manual de utilizare 5. Home studio combinat cu home theater Microfon cu condensator Difuzoare studio Chitara electrica Amplificator Televizor Laptop Casti Cutie cabluri Video 1 DVD player Video 2 RO 43

44 Manual de utilizare SPECIFICATII TEHNICE Mixer principal (20Hz-20kHz raspuns in frecventa, amplificare canalele amplificare unitate, canal EQ plat, toate canalele atribuite mixerului principal,stereo pan button in) Buton derulare in jos mixer principal, buton derulare in jos nivel canal: Butonul mixerului principal, buton derulare in jos nivel canal: Butonul mixerului butoane nivel -103 dbu -98 dbu -92dBu Distorsiune armonica totala (THD) amplificare 35dB) 20Hz-80kHz raspuns in frecventa: <0.005% 20Hz-20kHz raspuns in frecventa: <0.003% Atenuare (Crosstalk) (1kHz relativ la 0 dbu, 20Hz-20kHz raspuns in frecventa, intrare linie, 1/4" iesire principala, unitate.) Buton derulare in jos mixer principal: -70 dbu Buton derulare in jos nivel canal: -94 dbu Raspuns in frecventa 20Hz la 50kHz: +0dB / -1dB 20Hz la 90kHz: +0dB / -3dB RO Nivele maxime Intrare Mic: Intrare banda: Toate celelalte intrari: Toate iesiri: Impedante Intrare Mic: Toate celelalte intrari: Iesire banda: Iesire casti: Toate celelalte iesiri: EQ Inalte: Joase: Altele Consum: Dimensiuni: Greutate: +21 dbu +24 dbu +22 dbu +22 dbu 3.4kΩ 10kΩ sau mai mare 1kΩ 60Ω 120Ω 12kHz 80Hz 8W 185.5x146.9x40.7mm 1.1kg (1.36kg - cu alimentare) Specificatiile sunt supuse schimbarilor fara notificare prealabila. 44

45 Manual de utilizare RO 45

46 Manual de utilizare BLOCK DIAGRAM RO 46
