1 NOWOCZESNY DOM Swiss Quality SZWAJCARSKA JAKOŚĆ Systemy Pomp Ciepła

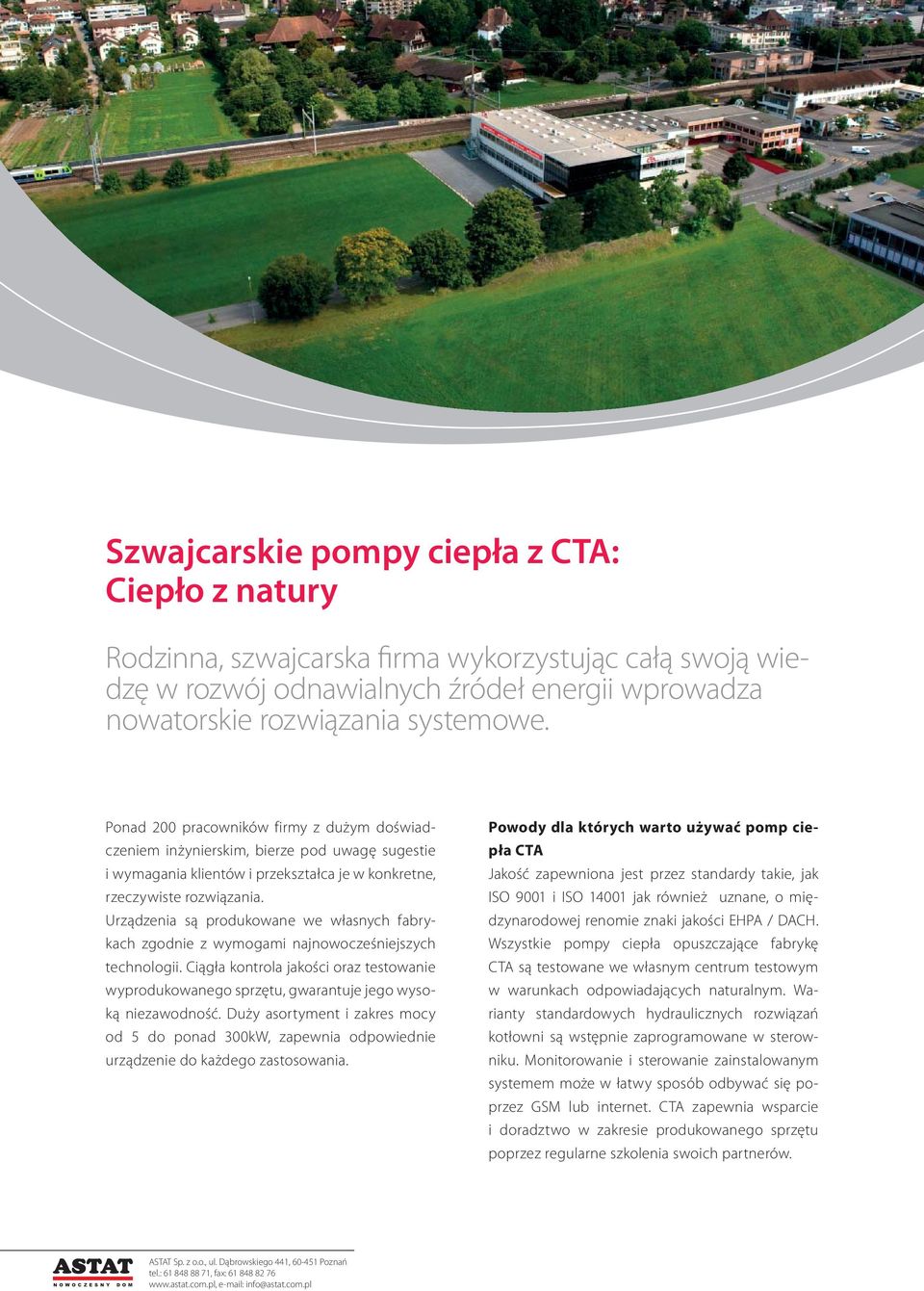

2 Szwajcarskie pompy ciepła z CTA: Ciepło z natury Rodzinna, szwajcarska firma wykorzystując całą swoją wiedzę w rozwój odnawialnych źródeł energii wprowadza nowatorskie rozwiązania systemowe. Ponad 200 pracowników firmy z dużym doświadczeniem inżynierskim, bierze pod uwagę sugestie i wymagania klientów i przekształca je w konkretne, rzeczywiste rozwiązania. Urządzenia są produkowane we własnych fabrykach zgodnie z wymogami najnowocześniejszych technologii. Ciągła kontrola jakości oraz testowanie wyprodukowanego sprzętu, gwarantuje jego wysoką niezawodność. Duży asortyment i zakres mocy od 5 do ponad 300kW, zapewnia odpowiednie urządzenie do każdego zastosowania. Powody dla których warto używać pomp ciepła CTA Jakość zapewniona jest przez standardy takie, jak ISO 9001 i ISO jak również uznane, o międzynarodowej renomie znaki jakości EHPA / DACH. Wszystkie pompy ciepła opuszczające fabrykę CTA są testowane we własnym centrum testowym w warunkach odpowiadających naturalnym. Warianty standardowych hydraulicznych rozwiązań kotłowni są wstępnie zaprogramowane w sterowniku. Monitorowanie i sterowanie zainstalowanym systemem może w łatwy sposób odbywać się poprzez GSM lub internet. CTA zapewnia wsparcie i doradztwo w zakresie produkowanego sprzętu poprzez regularne szkolenia swoich partnerów. NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl

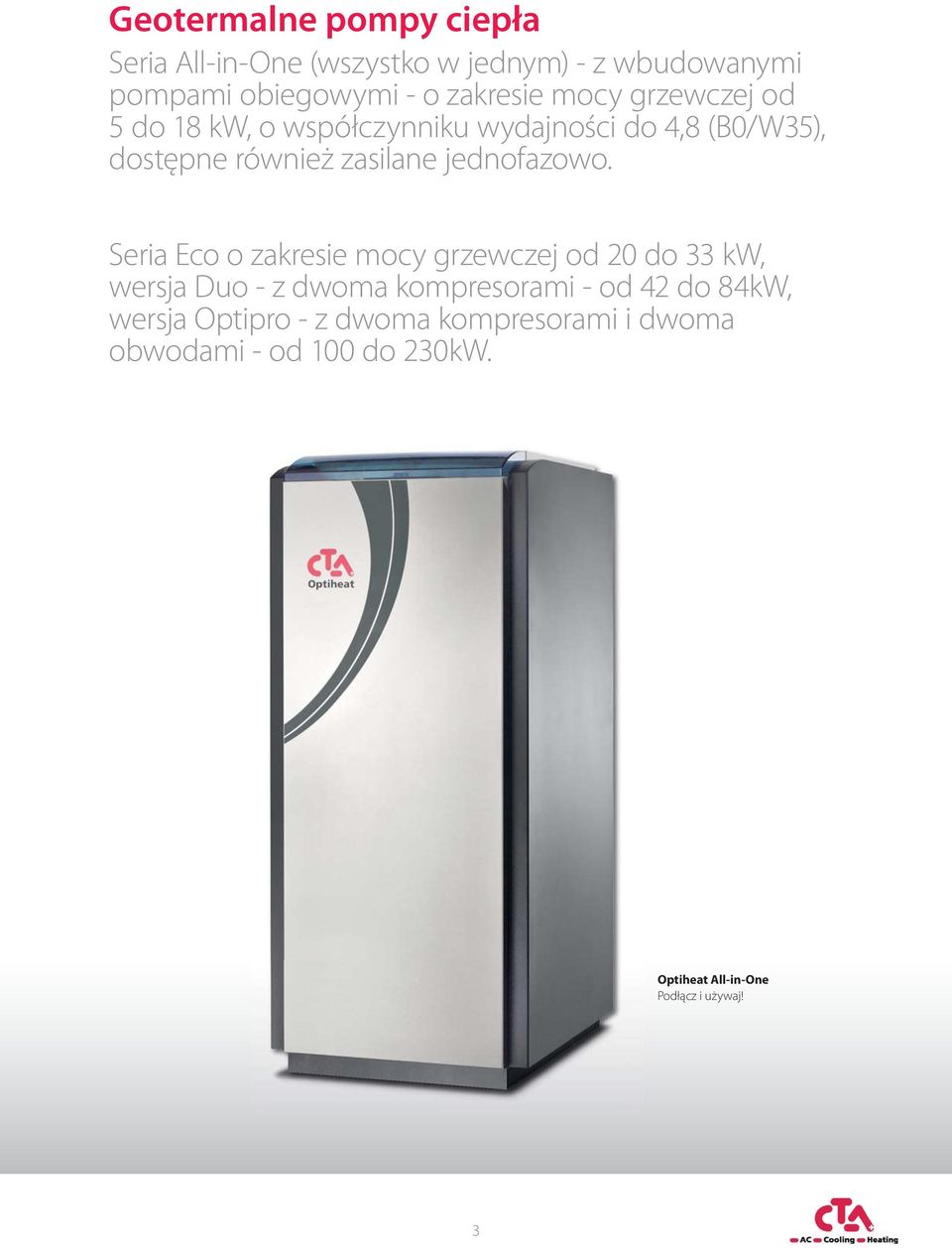

3 Geotermalne pompy ciepła Seria All-in-One (wszystko w jednym) - z wbudowanymi pompami obiegowymi - o zakresie mocy grzewczej od 5 do 18 kw, o współczynniku wydajności do 4,8 (B0/W35), dostępne również zasilane jednofazowo. Seria Eco o zakresie mocy grzewczej od 20 do 33 kw, wersja Duo - z dwoma kompresorami - od 42 do 84kW, wersja Optipro - z dwoma kompresorami i dwoma obwodami - od 100 do 230kW. Optiheat All-in-One Podłącz i używaj! 3

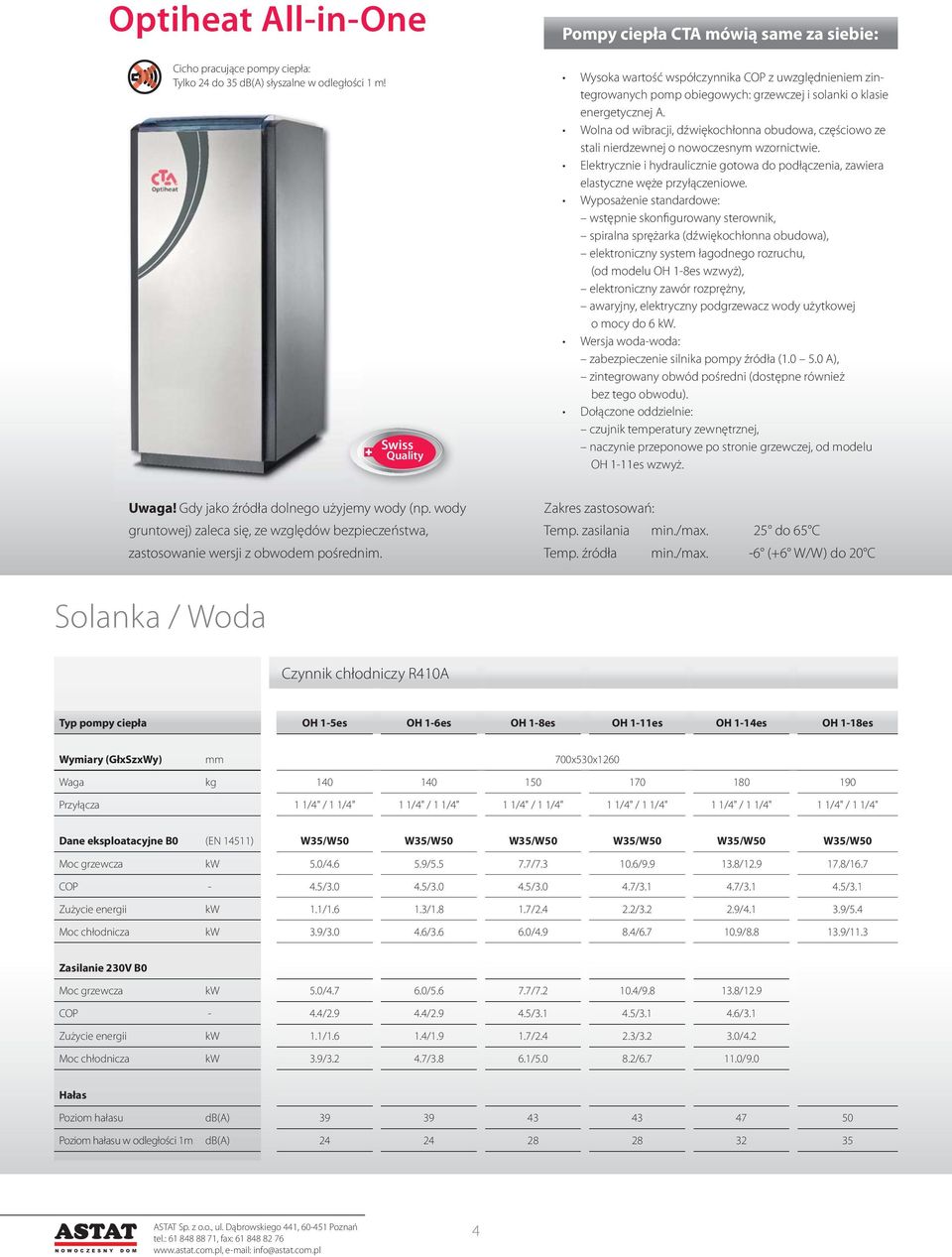

4 Optiheat All-in-One Cicho pracujące pompy ciepła: Tylko 24 do 35 db(a) słyszalne w odległości 1 m! Swiss Quality Pompy ciepła CTA mówią same za siebie: Wysoka wartość współczynnika COP z uwzględnieniem zintegrowanych pomp obiegowych: grzewczej i solanki o klasie energetycznej A. Wolna od wibracji, dźwiękochłonna obudowa, częściowo ze stali nierdzewnej o nowoczesnym wzornictwie. Elektrycznie i hydraulicznie gotowa do podłączenia, zawiera elastyczne węże przyłączeniowe. Wyposażenie standardowe: wstępnie skonfigurowany sterownik, spiralna sprężarka (dźwiękochłonna obudowa), elektroniczny system łagodnego rozruchu, (od modelu OH 1-8es wzwyż), elektroniczny zawór rozprężny, awaryjny, elektryczny podgrzewacz wody użytkowej o mocy do 6 kw. Wersja woda-woda: zabezpieczenie silnika pompy źródła ( A), zintegrowany obwód pośredni (dostępne również bez tego obwodu). Dołączone oddzielnie: czujnik temperatury zewnętrznej, naczynie przeponowe po stronie grzewczej, od modelu OH 1-11es wzwyż. Uwaga! Gdy jako źródła dolnego użyjemy wody (np. wody gruntowej) zaleca się, ze względów bezpieczeństwa, zastosowanie wersji z obwodem pośrednim. Zakres zastosowań: Temp. zasilania min./max. 25 do 65 C Temp. źródła min./max. -6 (+6 W/W) do 20 C Solanka / Woda Czynnik chłodniczy R410A Typ pompy ciepła OH 1-5es OH 1-6es OH 1-8es OH 1-11es OH 1-14es OH 1-18es Wymiary (GłxSzxWy) mm 700x530x1260 Waga kg Przyłącza 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" Dane eksploatacyjne B0 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 5.0/ / / / / /16.7 COP - 4.5/ / / / / /3.1 Zużycie energii kw 1.1/ / / / / /5.4 Moc chłodnicza kw 3.9/ / / / / /11.3 Zasilanie 230V B0 Moc grzewcza kw 5.0/ / / / /12.9 COP - 4.4/ / / / /3.1 Zużycie energii kw 1.1/ / / / /4.2 Moc chłodnicza kw 3.9/ / / / /9.0 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 4

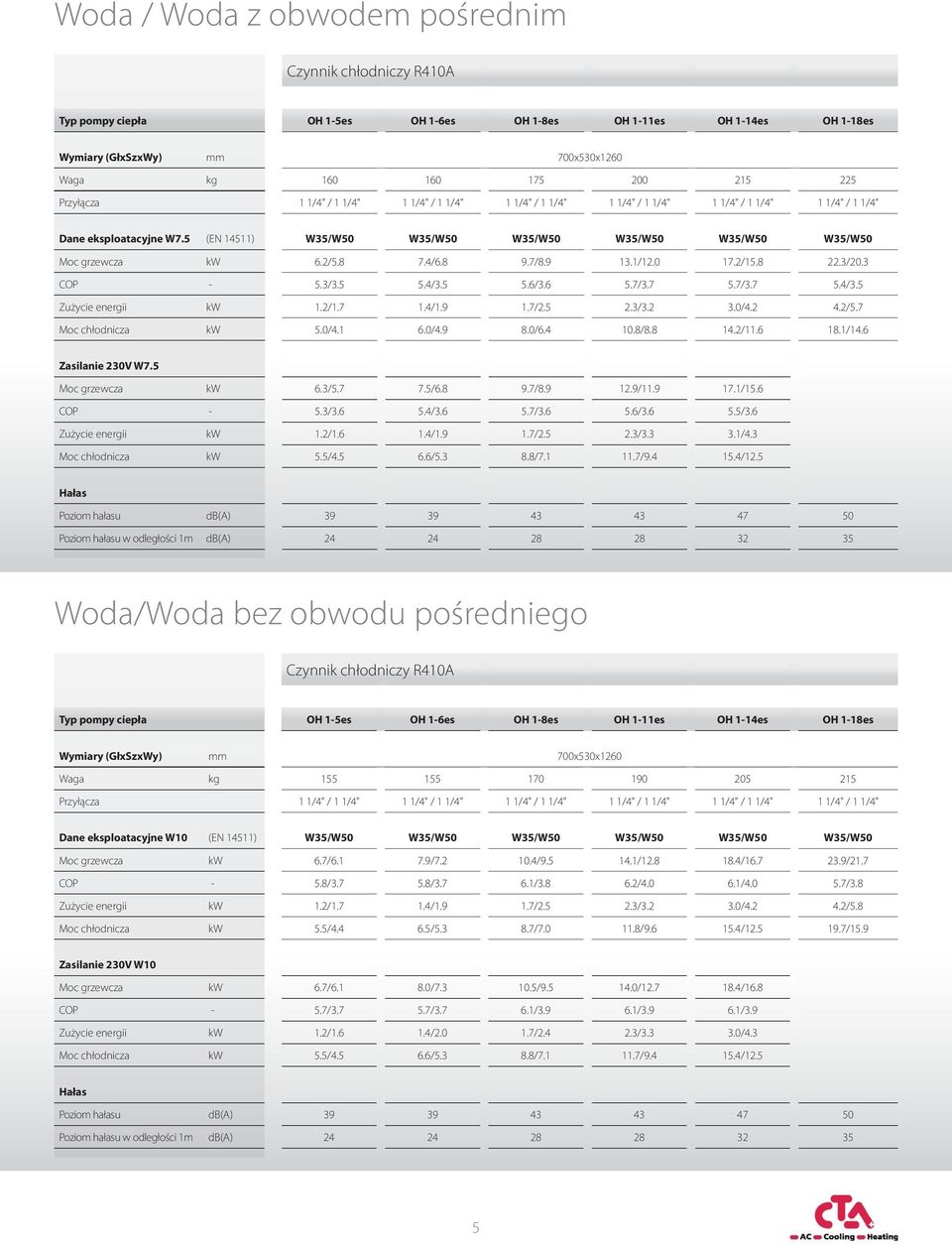

5 Woda / Woda z obwodem pośrednim Czynnik chłodniczy R410A Typ pompy ciepła OH 1-5es OH 1-6es OH 1-8es OH 1-11es OH 1-14es OH 1-18es Wymiary (GłxSzxWy) mm 700x530x1260 Waga kg Przyłącza 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" Dane eksploatacyjne W7.5 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 6.2/ / / / / /20.3 COP - 5.3/ / / / / /3.5 Zużycie energii kw 1.2/ / / / / /5.7 Moc chłodnicza kw 5.0/ / / / / /14.6 Zasilanie 230V W7.5 Moc grzewcza kw 6.3/ / / / /15.6 COP - 5.3/ / / / /3.6 Zużycie energii kw 1.2/ / / / /4.3 Moc chłodnicza kw 5.5/ / / / /12.5 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Woda/Woda bez obwodu pośredniego Czynnik chłodniczy R410A Typ pompy ciepła OH 1-5es OH 1-6es OH 1-8es OH 1-11es OH 1-14es OH 1-18es Wymiary (GłxSzxWy) mm 700x530x1260 Waga kg Przyłącza 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" Dane eksploatacyjne W10 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 6.7/ / / / / /21.7 COP - 5.8/ / / / / /3.8 Zużycie energii kw 1.2/ / / / / /5.8 Moc chłodnicza kw 5.5/ / / / / /15.9 Zasilanie 230V W10 Moc grzewcza kw 6.7/ / / / /16.8 COP - 5.7/ / / / /3.9 Zużycie energii kw 1.2/ / / / /4.3 Moc chłodnicza kw 5.5/ / / / /12.5 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a)

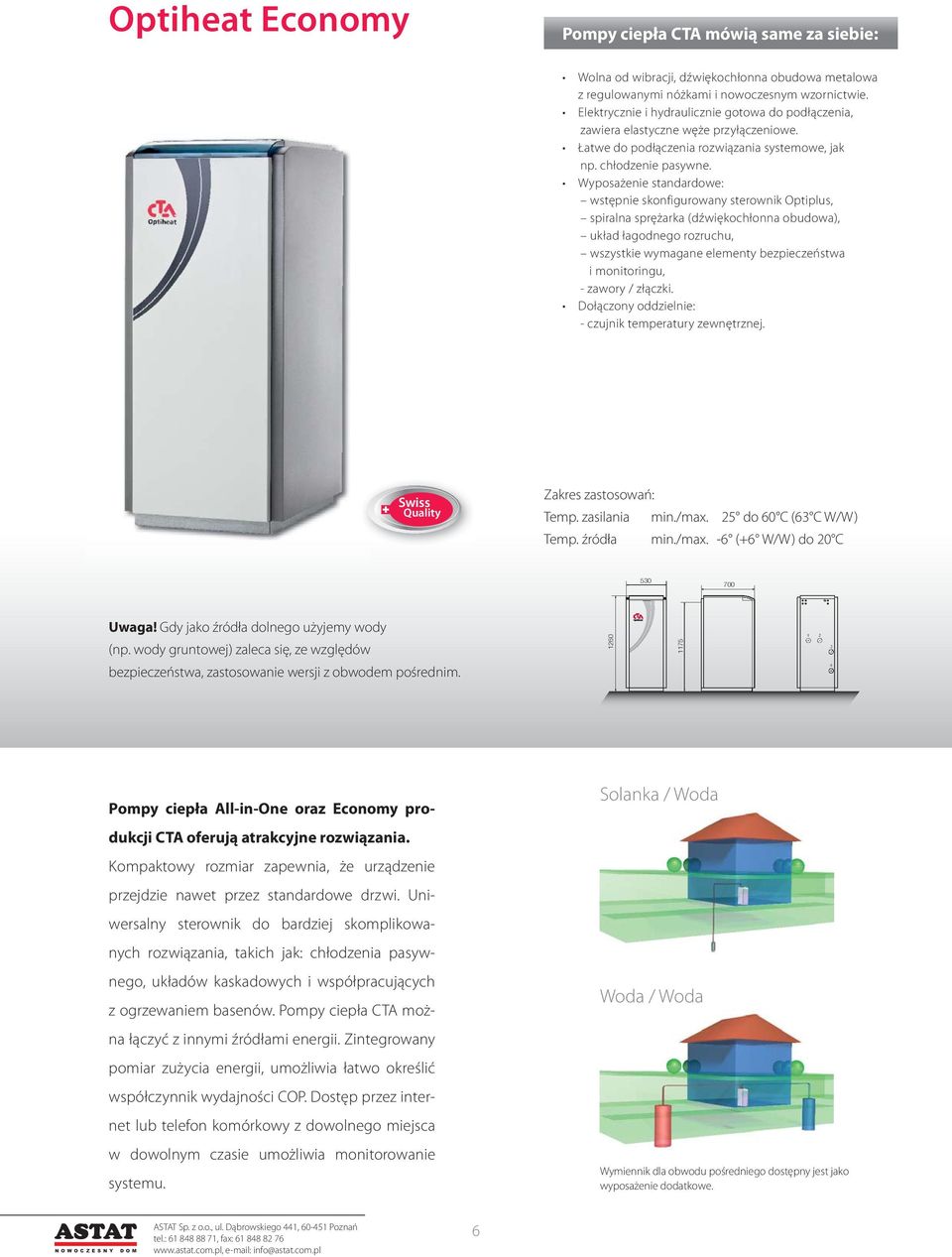

6 Optiheat Economy Pompy ciepła CTA mówią same za siebie: Wolna od wibracji, dźwiękochłonna obudowa metalowa z regulowanymi nóżkami i nowoczesnym wzornictwie. Elektrycznie i hydraulicznie gotowa do podłączenia, zawiera elastyczne węże przyłączeniowe. Łatwe do podłączenia rozwiązania systemowe, jak np. chłodzenie pasywne. Wyposażenie standardowe: wstępnie skonfigurowany sterownik Optiplus, spiralna sprężarka (dźwiękochłonna obudowa), układ łagodnego rozruchu, wszystkie wymagane elementy bezpieczeństwa i monitoringu, - zawory / złączki. Dołączony oddzielnie: - czujnik temperatury zewnętrznej. Swiss Quality Zakres zastosowań: Temp. zasilania min./max. 25 do 60 C (63 C W/W) Temp. źródła min./max. -6 (+6 W/W) do 20 C Uwaga! Gdy jako źródła dolnego użyjemy wody (np. wody gruntowej) zaleca się, ze względów bezpieczeństwa, zastosowanie wersji z obwodem pośrednim. 4 Pompy ciepła All-in-One oraz Economy produkcji CTA oferują atrakcyjne rozwiązania. Kompaktowy rozmiar zapewnia, że urządzenie przejdzie nawet przez standardowe drzwi. Uniwersalny sterownik do bardziej skomplikowanych rozwiązania, takich jak: chłodzenia pasywnego, układów kaskadowych i współpracujących z ogrzewaniem basenów. Pompy ciepła CTA można łączyć z innymi źródłami energii. Zintegrowany pomiar zużycia energii, umożliwia łatwo określić współczynnik wydajności COP. Dostęp przez internet lub telefon komórkowy z dowolnego miejsca w dowolnym czasie umożliwia monitorowanie systemu. Solanka / Woda Woda / Woda Wymiennik dla obwodu pośredniego dostępny jest jako wyposażenie dodatkowe. NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 6

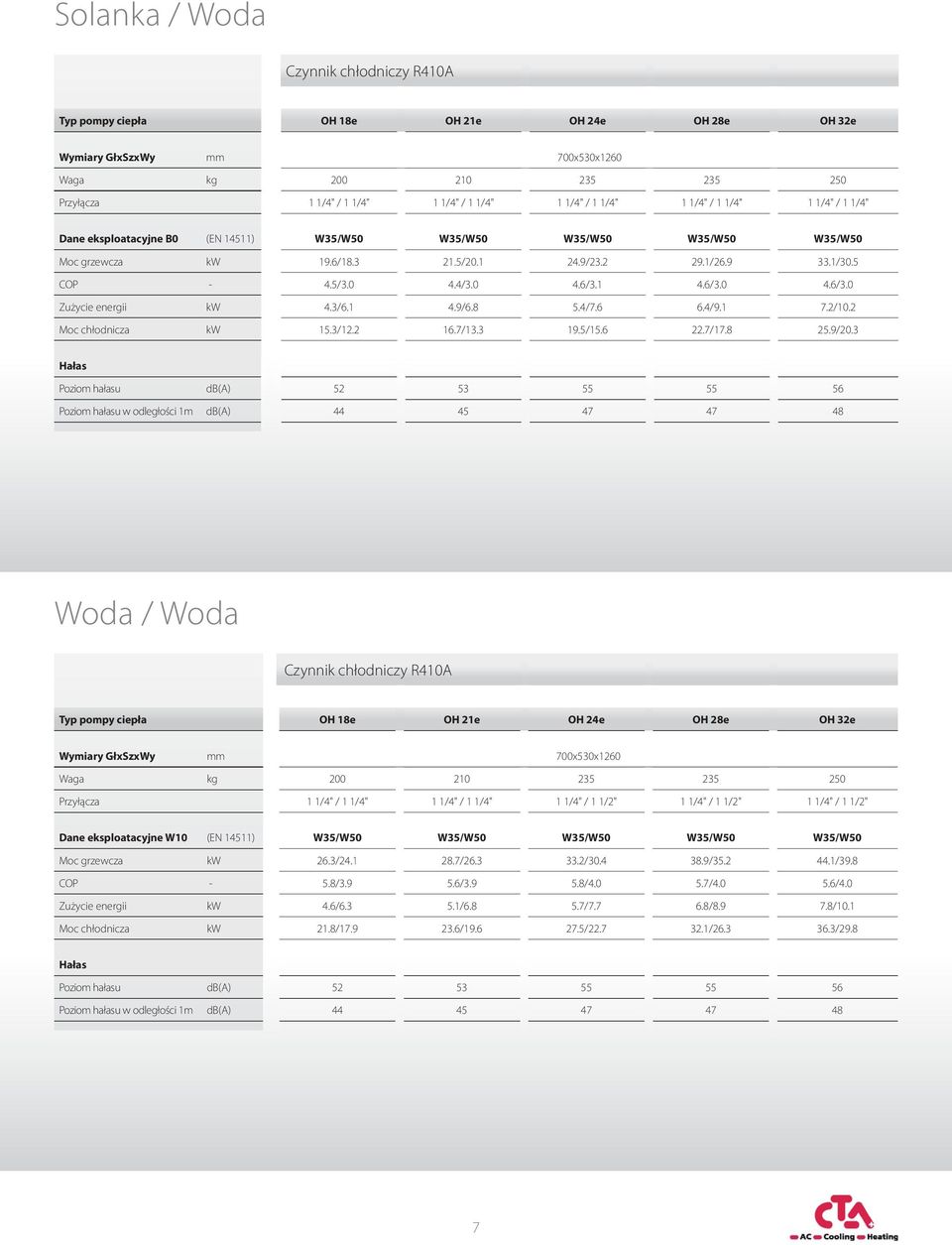

7 Solanka / Woda Czynnik chłodniczy R410A Typ pompy ciepła OH 18e OH 21e OH 24e OH 28e OH 32e Wymiary GłxSzxWy mm 700x530x1260 Waga kg Przyłącza 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" Dane eksploatacyjne B0 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 19.6/ / / / /30.5 COP - 4.5/ / / / /3.0 Zużycie energii kw 4.3/ / / / /10.2 Moc chłodnicza kw 15.3/ / / / /20.3 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Woda / Woda Czynnik chłodniczy R410A Typ pompy ciepła OH 18e OH 21e OH 24e OH 28e OH 32e Wymiary GłxSzxWy mm 700x530x1260 Waga kg Przyłącza 1 1/4" / 1 1/4" 1 1/4" / 1 1/4" 1 1/4" / 1 1/2" 1 1/4" / 1 1/2" 1 1/4" / 1 1/2" Dane eksploatacyjne W10 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 26.3/ / / / /39.8 COP - 5.8/ / / / /4.0 Zużycie energii kw 4.6/ / / / /10.1 Moc chłodnicza kw 21.8/ / / / /29.8 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a)

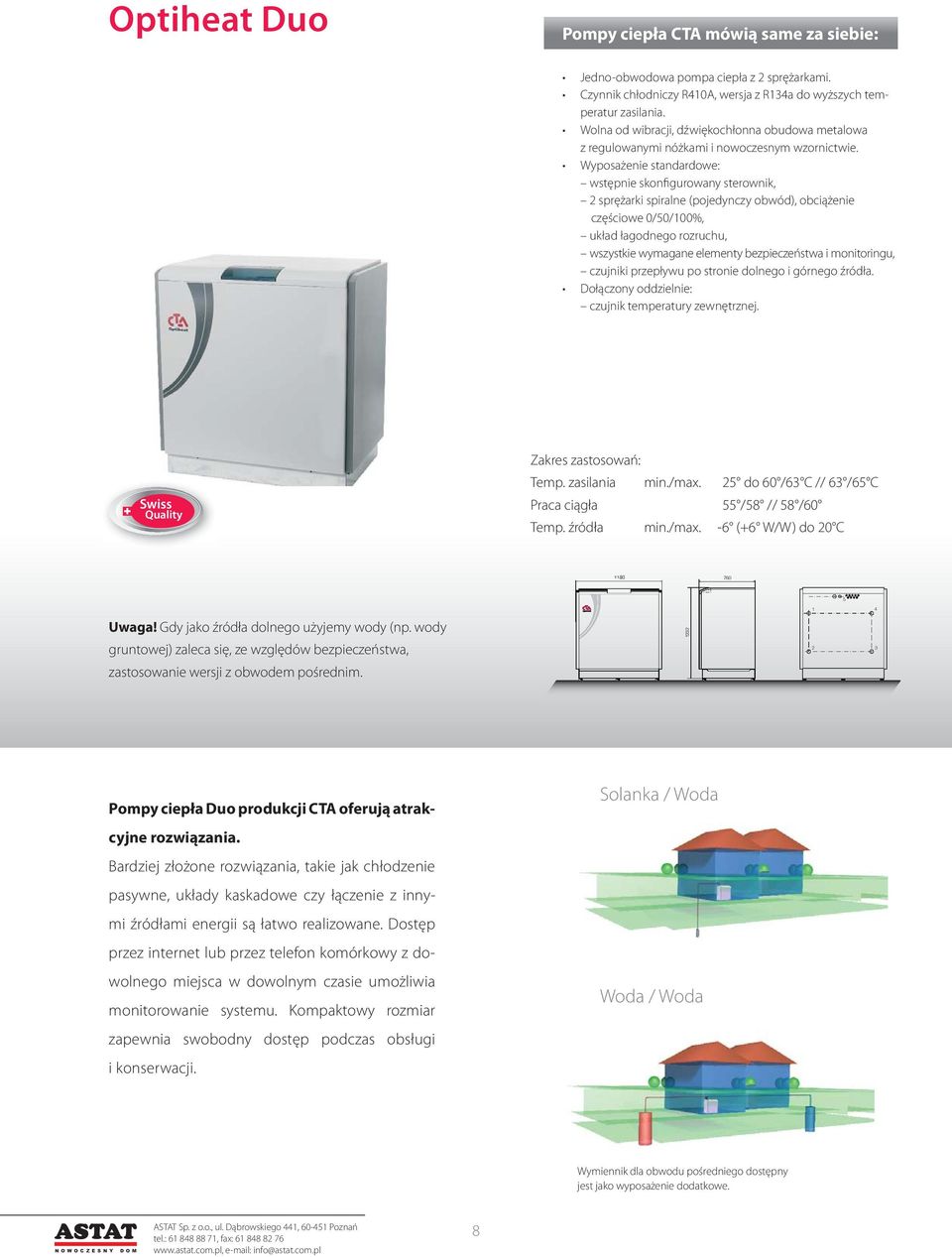

8 Optiheat Duo Pompy ciepła CTA mówią same za siebie: Jedno-obwodowa pompa ciepła z 2 sprężarkami. Czynnik chłodniczy R410A, wersja z R134a do wyższych temperatur zasilania. Wolna od wibracji, dźwiękochłonna obudowa metalowa z regulowanymi nóżkami i nowoczesnym wzornictwie. Wyposażenie standardowe: wstępnie skonfigurowany sterownik, 2 sprężarki spiralne (pojedynczy obwód), obciążenie częściowe 0/50/100%, układ łagodnego rozruchu, wszystkie wymagane elementy bezpieczeństwa i monitoringu, czujniki przepływu po stronie dolnego i górnego źródła. Dołączony oddzielnie: czujnik temperatury zewnętrznej. Swiss Quality Zakres zastosowań: Temp. zasilania min./max. 25 do 60 /63 C // 63 /65 C Praca ciągła 55 /58 // 58 /60 Temp. źródła min./max. -6 (+6 W/W) do 20 C Uwaga! Gdy jako źródła dolnego użyjemy wody (np. wody gruntowej) zaleca się, ze względów bezpieczeństwa, zastosowanie wersji z obwodem pośrednim Pompy ciepła Duo produkcji CTA oferują atrakcyjne rozwiązania. Bardziej złożone rozwiązania, takie jak chłodzenie pasywne, układy kaskadowe czy łączenie z innymi źródłami energii są łatwo realizowane. Dostęp przez internet lub przez telefon komórkowy z dowolnego miejsca w dowolnym czasie umożliwia monitorowanie systemu. Kompaktowy rozmiar zapewnia swobodny dostęp podczas obsługi i konserwacji. Solanka / Woda Woda / Woda Wymiennik dla obwodu pośredniego dostępny jest jako wyposażenie dodatkowe. NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 8

9 Solanka / Woda Wo Czynnik chłodniczy R410A Czynnik chłodniczy R134A Typ pompy ciepła OH 42e OH 48e OH 55e OH 30 OH 36 Wymiary GłxSzxWy mm 760x1180x x1180x1232 Waga kg Przyłącza 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' Dane eksploatacyjne B0 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw (21) 42/(20) 39 (24) 48/(22) 44 (29) 57/(26) 52 (15) 31/(15) 30 (18) 35/(17) 34 COP - 4.4/ / / / /2.8 Zużycie energii kw 9.5/ / / / /12.6 Moc chłodnicza kw 32.1/ / / / /21.7 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Typ pompy ciepła OH 65e OH 85e OH 44 OH 52 Wymiary GłxSzxWy mm 760x1180x x1180x1232 Waga kg Przyłącza 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' Dane eksploatacyjne B0 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw (32) 64/(29) 58 (42) 84/(39) 78 (22) 43/(21) 42 (26) 51/(25) 50 COP - 4.5/ / / /2.6 Zużycie energii kw 14.3/ / / /18.8 Moc chłodnicza kw 49.5/ / / /30.9 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Woda / Woda d Czynnik chłodniczy R410A Czynnik chłodniczy R134A Typ pompy ciepła OH 42e OH 48e OH 55e OH 30 OH 36 Wymiary GłxSzxWy mm 760x1180x x1180x1232 Waga kg Przyłącza 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' Dane eksploatacyjne W10 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw (28) 55/(25) 51 (32) 63/(29) 58 (38) 75/(34) 69 (21) 43/(20) 40 (24) 49/(23) 46 COP - 5.6/ / / / /3.5 Zużycie energii kw 9.9/ / / / /13.6 Moc chłodnicza kw 45.3/ / / / /32.5 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Typ pompy ciepła OH 65e OH 85e OH 44 OH 52 Wymiary GłxSzxWy mm 760x1180x x1180x1232 Waga kg Przyłącza 2'' / 2'' 2'' / 2'' 2'' / 2'' 2'' / 2'' Dane eksploatacyjne W10 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw (42) 85/(38) 77 (56) 111/(51) 102 (30) 60/(29) 57 (36) 71/(34) 68 COP - 5.7/ / / /3.5 Zużycie energii kw 14.9/ / / /20.1 Moc chłodnicza kw 69.7/ / / /47.5 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a)

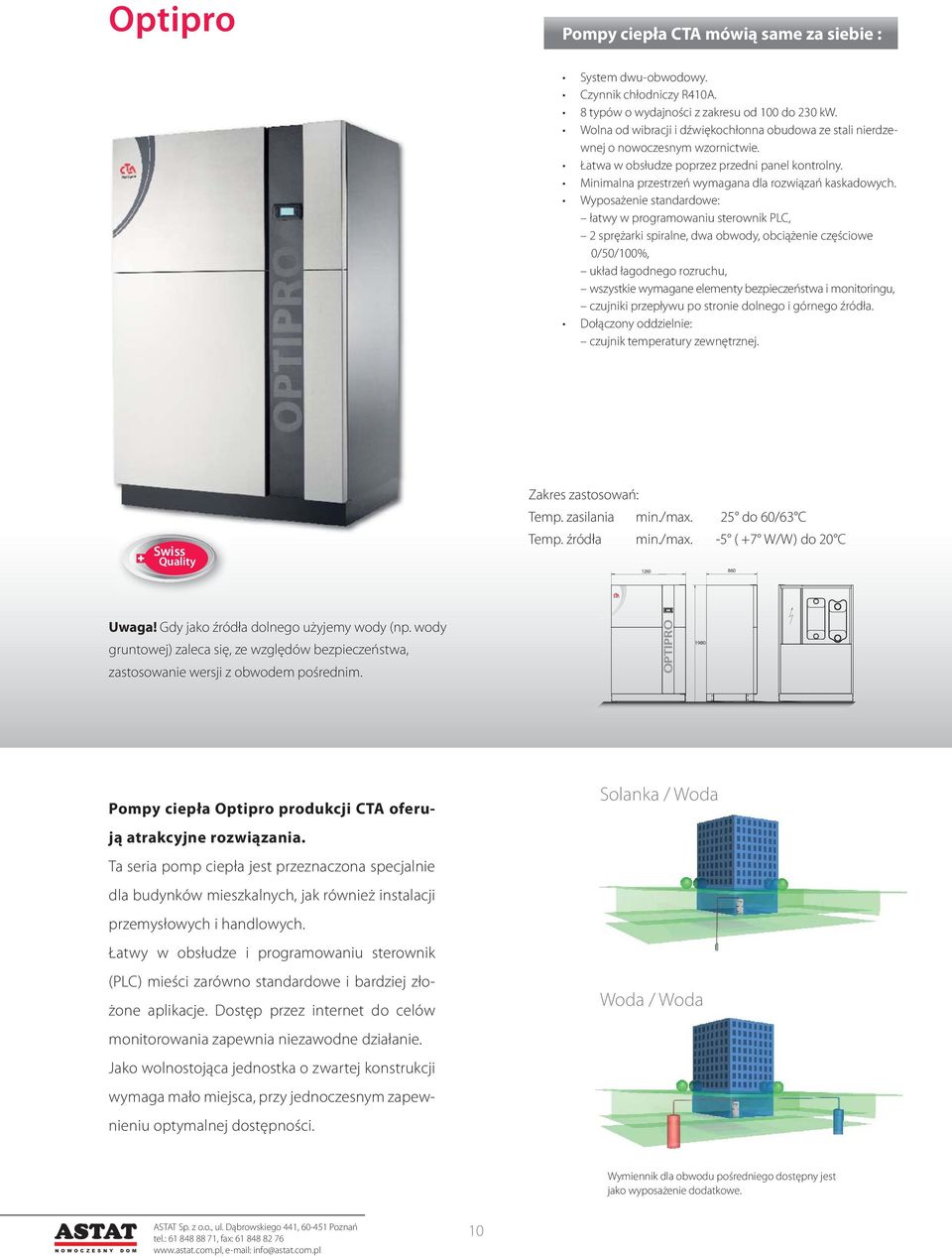

10 Optipro Optipro Pompy ciepła CTA mówią same za siebie : System dwu-obwodowy. Czynnik chłodniczy R410A. 8 typów o wydajności z zakresu od 100 do 230 kw. Wolna od wibracji i dźwiękochłonna obudowa ze stali nierdzewnej o nowoczesnym wzornictwie. Łatwa w obsłudze poprzez przedni panel kontrolny. Minimalna przestrzeń wymagana dla rozwiązań kaskadowych. Wyposażenie standardowe: łatwy w programowaniu sterownik PLC, 2 sprężarki spiralne, dwa obwody, obciążenie częściowe 0/50/100%, układ łagodnego rozruchu, wszystkie wymagane elementy bezpieczeństwa i monitoringu, czujniki przepływu po stronie dolnego i górnego źródła. Dołączony oddzielnie: czujnik temperatury zewnętrznej. Swiss Quality Zakres zastosowań: Temp. zasilania min./max. 25 do 60/63 C Temp. źródła min./max. -5 ( +7 W/W) do 20 C Uwaga! Gdy jako źródła dolnego użyjemy wody (np. wody gruntowej) zaleca się, ze względów bezpieczeństwa, zastosowanie wersji z obwodem pośrednim. OPTIPRO 1980 Pompy ciepła Optipro produkcji CTA oferują atrakcyjne rozwiązania. Ta seria pomp ciepła jest przeznaczona specjalnie dla budynków mieszkalnych, jak również instalacji przemysłowych i handlowych. Łatwy w obsłudze i programowaniu sterownik (PLC) mieści zarówno standardowe i bardziej złożone aplikacje. Dostęp przez internet do celów monitorowania zapewnia niezawodne działanie. Jako wolnostojąca jednostka o zwartej konstrukcji wymaga mało miejsca, przy jednoczesnym zapewnieniu optymalnej dostępności. Solanka / Woda Woda / Woda Wymiennik dla obwodu pośredniego dostępny jest jako wyposażenie dodatkowe. NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 10

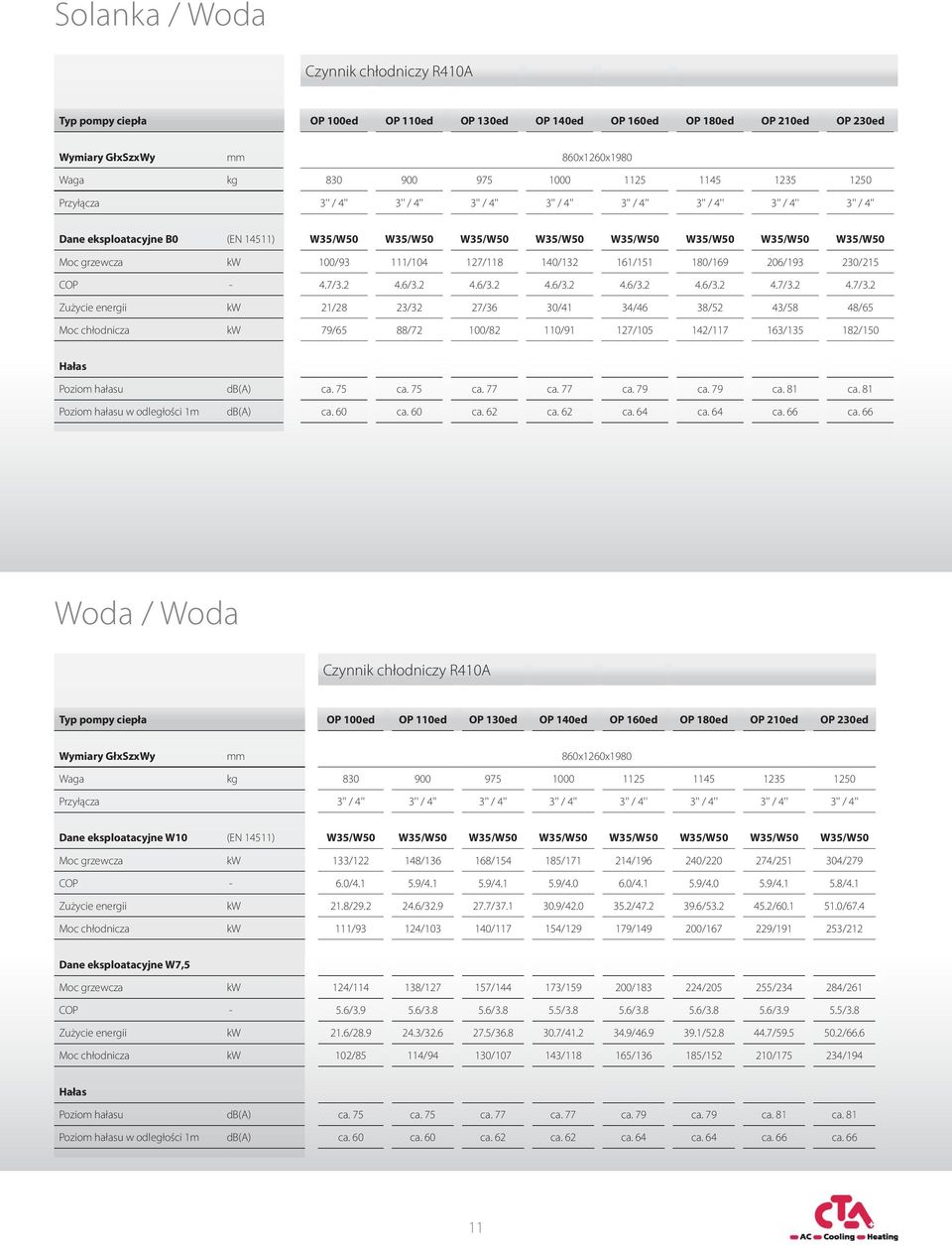

11 Solanka / Woda Czynnik chłodniczy R410A Typ pompy ciepła OP 100ed OP 110ed OP 130ed OP 140ed OP 160ed OP 180ed OP 210ed OP 230ed Wymiary GłxSzxWy mm 860x1260x1980 Waga kg Przyłącza 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' Dane eksploatacyjne B0 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 100/93 111/ / / / / / /215 COP - 4.7/ / / / / / / /3.2 Zużycie energii kw 21/28 23/32 27/36 30/41 34/46 38/52 43/58 48/65 Moc chłodnicza kw 79/65 88/72 100/82 110/91 127/ / / /150 Poziom hałasu db(a) ca. 75 ca. 75 ca. 77 ca. 77 ca. 79 ca. 79 ca. 81 ca. 81 Poziom hałasu w odległości 1m db(a) ca. 60 ca. 60 ca. 62 ca. 62 ca. 64 ca. 64 ca. 66 ca. 66 Woda / Woda Czynnik chłodniczy R410A Typ pompy ciepła OP 100ed OP 110ed OP 130ed OP 140ed OP 160ed OP 180ed OP 210ed OP 230ed Wymiary GłxSzxWy mm 860x1260x1980 Waga kg Przyłącza 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' 3'' / 4'' Dane eksploatacyjne W10 (EN 14511) W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 W35/W50 Moc grzewcza kw 133/ / / / / / / /279 COP - 6.0/ / / / / / / /4.1 Zużycie energii kw 21.8/ / / / / / / /67.4 Moc chłodnicza kw 111/93 124/ / / / / / /212 Dane eksploatacyjne W7,5 Moc grzewcza kw 124/ / / / / / / /261 COP - 5.6/ / / / / / / /3.8 Zużycie energii kw 21.6/ / / / / / / /66.6 Moc chłodnicza kw 102/85 114/94 130/ / / / / /194 Poziom hałasu db(a) ca. 75 ca. 75 ca. 77 ca. 77 ca. 79 ca. 79 ca. 81 ca. 81 Poziom hałasu w odległości 1m db(a) ca. 60 ca. 60 ca. 62 ca. 62 ca. 64 ca. 64 ca. 66 ca

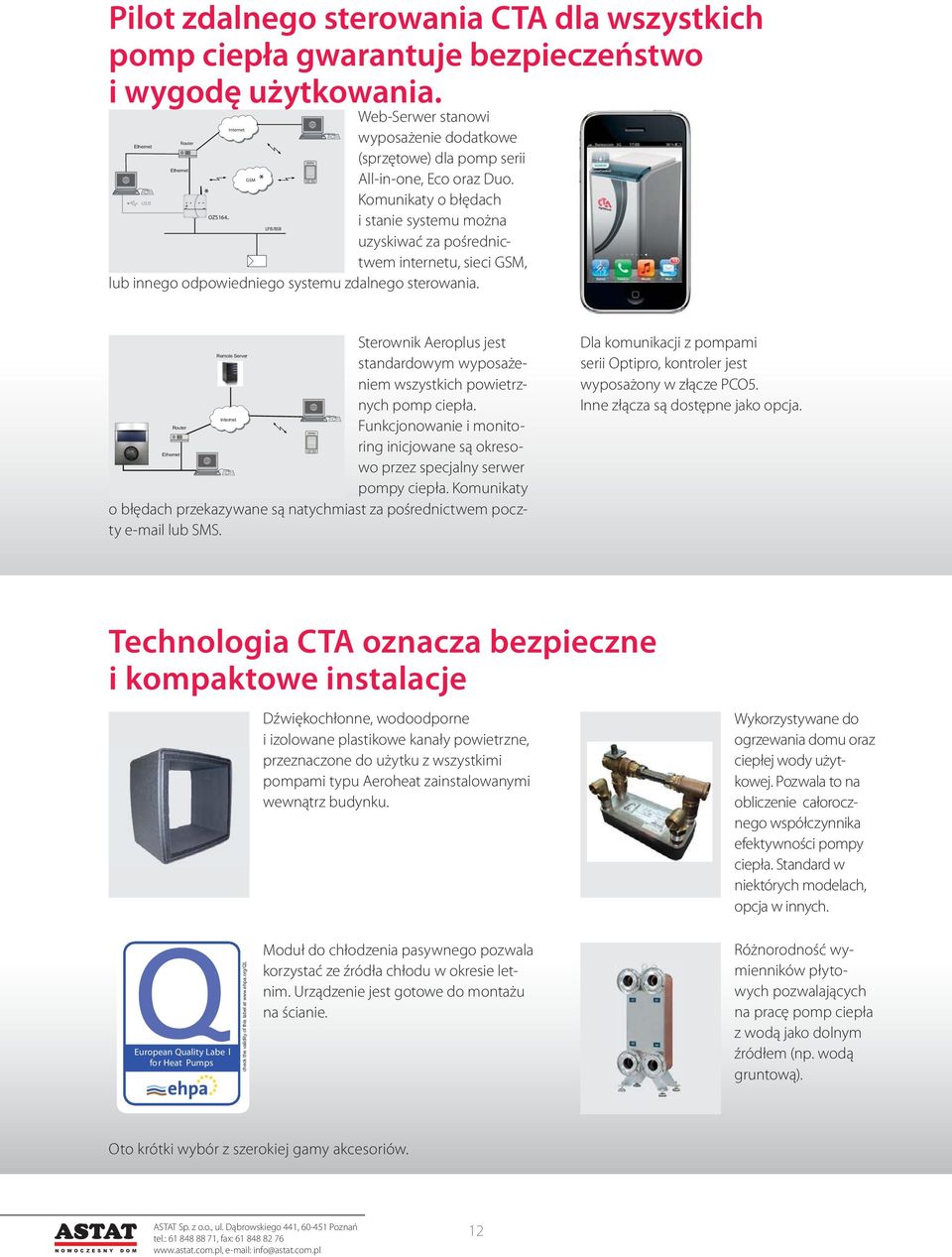

12 heilibe droszdlockner mitte führe iblade un heilibe droszdlockner mitte führe iblade un Pilot zdalnego sterowania CTA dla wszystkich pomp ciepła gwarantuje bezpieczeństwo i wygodę użytkowania. Router * OZS164.. Internet GSM * LPB/BSB Web-Serwer stanowi wyposażenie dodatkowe (sprzętowe) dla pomp serii All-in-one, Eco oraz Duo. Komunikaty o błędach i stanie systemu można uzyskiwać za pośrednictwem internetu, sieci GSM, lub innego odpowiedniego systemu zdalnego sterowania. Router Remote Server Internet Sterownik Aeroplus jest standardowym wyposażeniem wszystkich powietrznych pomp ciepła. Funkcjonowanie i monitoring inicjowane są okresowo przez specjalny serwer pompy ciepła. Komunikaty o błędach przekazywane są natychmiast za pośrednictwem poczty lub SMS. Dla komunikacji z pompami serii Optipro, kontroler jest wyposażony w złącze PCO5. Inne złącza są dostępne jako opcja. Technologia CTA oznacza bezpieczne i kompaktowe instalacje Dźwiękochłonne, wodoodporne i izolowane plastikowe kanały powietrzne, przeznaczone do użytku z wszystkimi pompami typu Aeroheat zainstalowanymi wewnątrz budynku. Wykorzystywane do ogrzewania domu oraz ciepłej wody użytkowej. Pozwala to na obliczenie całorocznego współczynnika efektywności pompy ciepła. Standard w niektórych modelach, opcja w innych. European Quality Labe l for Heat Pumps check the validity of this label at Moduł do chłodzenia pasywnego pozwala korzystać ze źródła chłodu w okresie letnim. Urządzenie jest gotowe do montażu na ścianie. Różnorodność wymienników płytowych pozwalających na pracę pomp ciepła z wodą jako dolnym źródłem (np. wodą gruntową). Oto krótki wybór z szerokiej gamy akcesoriów. NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 12

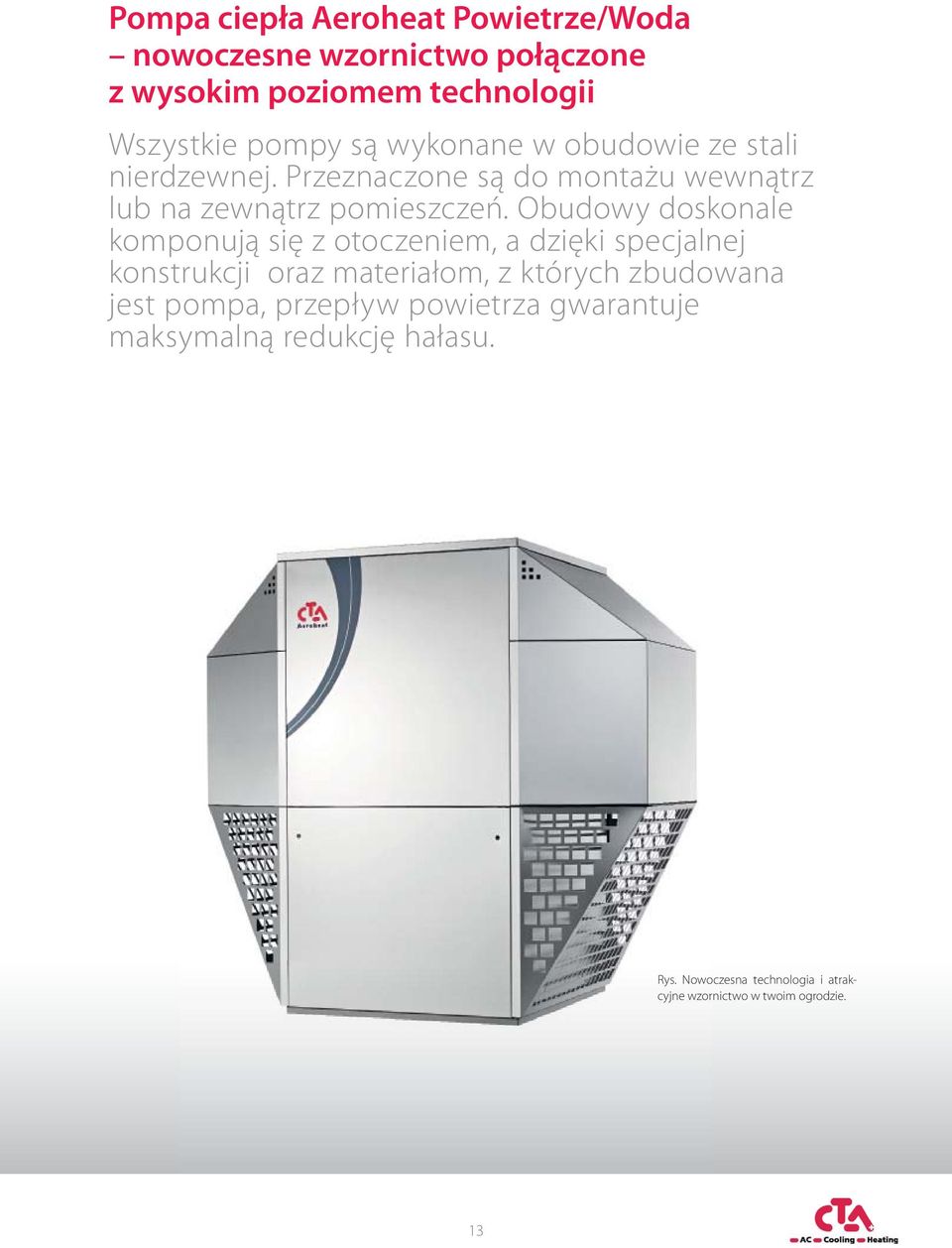

13 Pompa ciepła Aeroheat Powietrze/Woda nowoczesne wzornictwo połączone z wysokim poziomem technologii Wszystkie pompy są wykonane w obudowie ze stali nierdzewnej. Przeznaczone są do montażu wewnątrz lub na zewnątrz pomieszczeń. Obudowy doskonale komponują się z otoczeniem, a dzięki specjalnej konstrukcji oraz materiałom, z których zbudowana jest pompa, przepływ powietrza gwarantuje maksymalną redukcję hałasu. Rys. Nowoczesna technologia i atrak- cyjne wzornictwo w twoim ogrodzie. 13

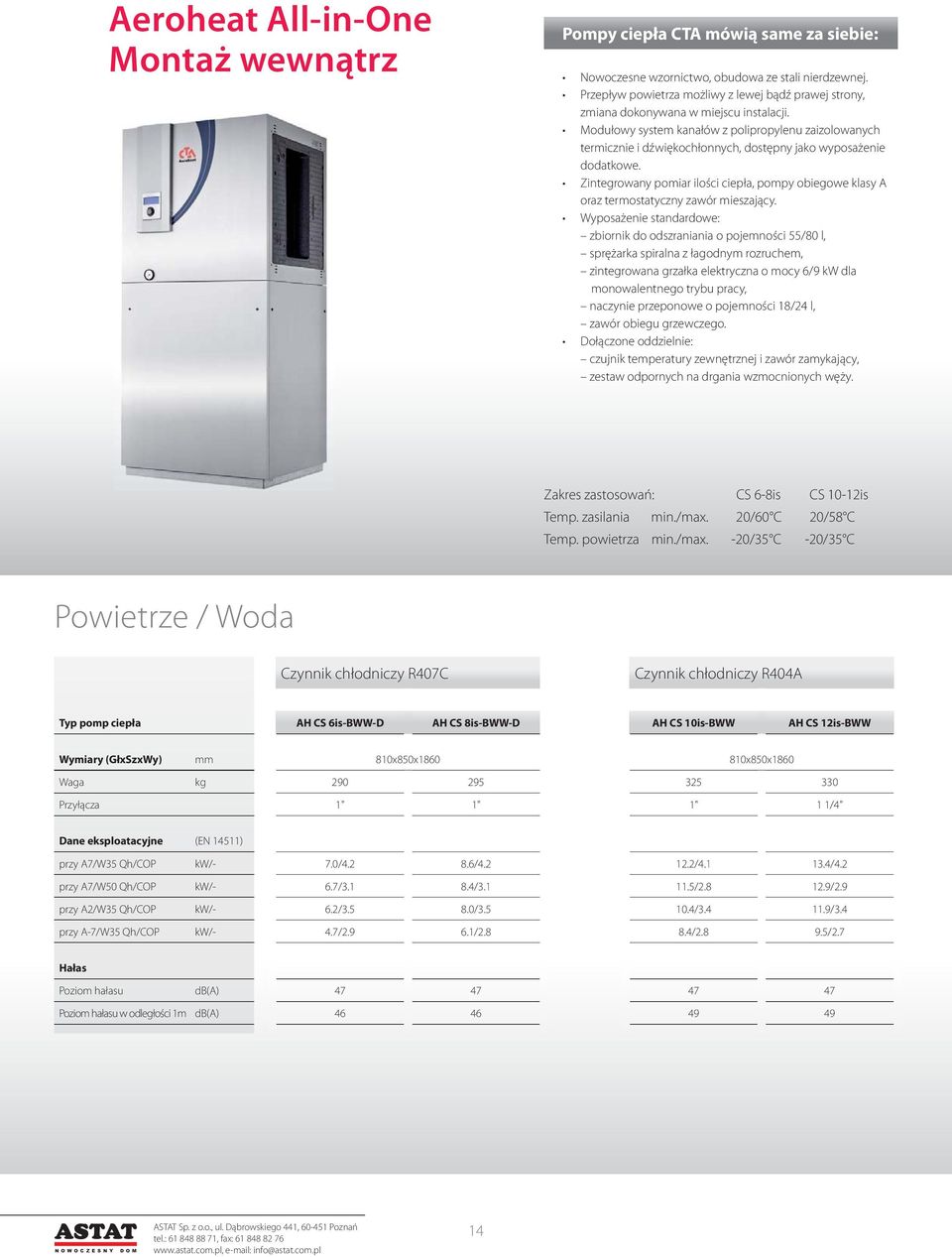

14 Aeroheat All-in-One Montaż wewnątrz Pompy ciepła CTA mówią same za siebie: Nowoczesne wzornictwo, obudowa ze stali nierdzewnej. Przepływ powietrza możliwy z lewej bądź prawej strony, zmiana dokonywana w miejscu instalacji. Modułowy system kanałów z polipropylenu zaizolowanych termicznie i dźwiękochłonnych, dostępny jako wyposażenie dodatkowe. Zintegrowany pomiar ilości ciepła, pompy obiegowe klasy A oraz termostatyczny zawór mieszający. Wyposażenie standardowe: zbiornik do odszraniania o pojemności 55/80 l, sprężarka spiralna z łagodnym rozruchem, zintegrowana grzałka elektryczna o mocy 6/9 kw dla monowalentnego trybu pracy, naczynie przeponowe o pojemności 18/24 l, zawór obiegu grzewczego. Dołączone oddzielnie: czujnik temperatury zewnętrznej i zawór zamykający, zestaw odpornych na drgania wzmocnionych węży. Zakres zastosowań: CS 6-8is CS 10-12is Temp. zasilania min./max. 20/60 C 20/58 C Temp. powietrza min./max. -20/35 C -20/35 C Powietrze / Woda Czynnik chłodniczy R407C Czynnik chłodniczy R404A Typ pomp ciepła AH CS 6is-BWW-D AH CS 8is-BWW-D AH CS 10is-BWW AH CS 12is-BWW Wymiary (GłxSzxWy) mm 810x850x x850x1860 Waga kg Przyłącza 1" 1" 1" 1 1/4" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 7.0/ / / /4.2 przy A7/W50 Qh/COP kw/- 6.7/ / / /2.9 przy A2/W35 Qh/COP kw/- 6.2/ / / /3.4 przy A-7/W35 Qh/COP kw/- 4.7/ / / /2.7 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 14

15 Aeroheat Montaż wewnątrz Pompy ciepła CTA mówią same za siebie: Nowoczesne wzornictwo, obudowa ze stali nierdzewnej. CS 1-10i/12i, przepływ powietrza w prawą stronę. CS 1-14i do CS 1-31i, przepływ powietrza opcjonalnie w prawą lub lewą stronę. Modułowy system kanałów z polipropylenu zaizolowanych termicznie i dźwiękochłonnych, dostępny jako wyposażenie dodatkowe. Pomiar ilości ciepła jako wyposażenie dodatkowe. Automatyczna kontrola działania latem. Odszranianie - samouczące się. Wyposażenie standardowe: 1 sprężarka spiralna; typy CS 1-18i i wyższe - 2 sprężarki spiralne, układ łagodnego rozruchu, zintegrowana grzałka elektryczna o mocy 9 kw dla monowalentnego trybu pracy, dla CS 1-31i instalacja podczas montażu. Dołączony oddzielnie: czujnik temperatury zewnętrznej. Zakres zastosowań: CS 1-10i-25i CS 1-31i Temp. zasilania min./max. 20/60 C 20/58 C Temp. powietrza min./max. -20/35 C -20/35 C Powietrze / Woda Czynnik chłodniczy R407C R404A Typ pompy ciepła AH CS 1-10i AH CS 1-12i AH CS 1-14i AH CS 1-18i AH CS 1-25i AH CS 1-31i Wymiary (GłxSzxWy) mm 890x780x x1000x x910x x910x x930x x930x1890 Waga kg Przyłącza 1" 1" 1 1/4" 1 1/4" 1 1/4" 1 1/2" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 10.3/ / /4.3 (10.1) 19.6/(4.2) 3.9 (14.1) 27.3/(4.2) 3.9 (19.1) 35.0/(4.2) 4.0 przy A7/W50 Qh/COP kw/- 10.4/ / /3.2 (10.1) 18.4/(3.1) 3.8 (14.1) 26.8/(3.1) 2.8 (18.2) 33.8/(3.0) 2.9 przy A2/W35 Qh/COP kw/- 9.5/ / /3.7 (9.5) 17.2/(3.8) 3.6 (13.2) 24.0/(3.8) 3.6 (16.8) 31.0/(3.6) 3.5 przy A-7/W35 Qh/COP kw/- 7.5/ / /3.0 (7.3) 14.1/(2.9) 2.8 (10.1) 19.4/(2.9) 2.8 (13.2) 25.0/(2.9) 2.8 Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Wielkości podane w nawiasach określają moc urządzenia przy pracującej tylko jednej sprężarce. 15

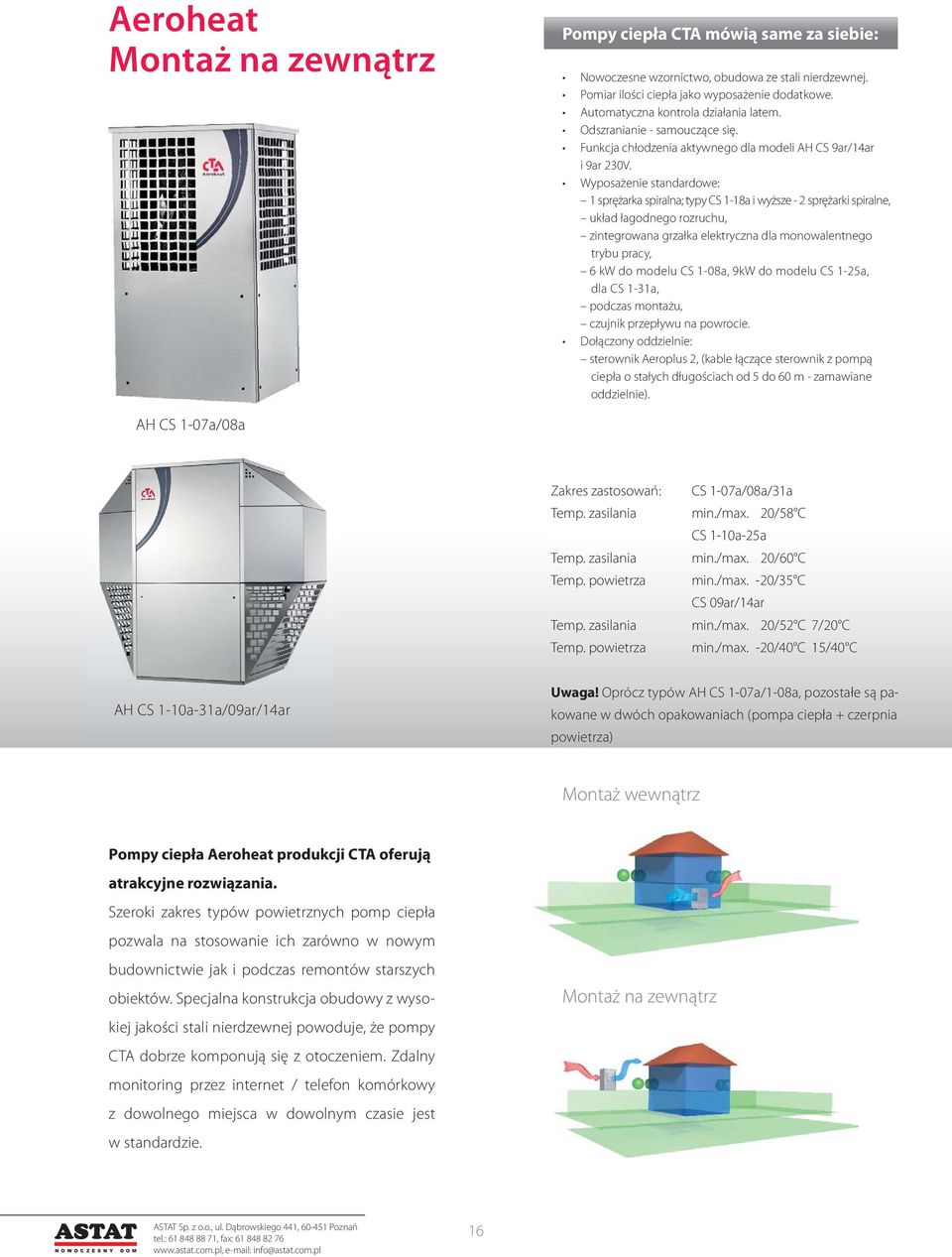

16 Aeroheat Montaż na zewnątrz Pompy ciepła CTA mówią same za siebie: Nowoczesne wzornictwo, obudowa ze stali nierdzewnej. Pomiar ilości ciepła jako wyposażenie dodatkowe. Automatyczna kontrola działania latem. Odszranianie - samouczące się. Funkcja chłodzenia aktywnego dla modeli AH CS 9ar/14ar i 9ar 230V. Wyposażenie standardowe: 1 sprężarka spiralna; typy CS 1-18a i wyższe - 2 sprężarki spiralne, układ łagodnego rozruchu, zintegrowana grzałka elektryczna dla monowalentnego trybu pracy, 6 kw do modelu CS 1-08a, 9kW do modelu CS 1-25a, dla CS 1-31a, podczas montażu, czujnik przepływu na powrocie. Dołączony oddzielnie: sterownik Aeroplus 2, (kable łączące sterownik z pompą ciepła o stałych długościach od 5 do 60 m - zamawiane oddzielnie). AH CS 1-07a/08a Zakres zastosowań: Temp. zasilania Temp. zasilania Temp. powietrza Temp. zasilania Temp. powietrza CS 1-07a/08a/31a min./max. 20/58 C CS 1-10a-25a min./max. 20/60 C min./max. -20/35 C CS 09ar/14ar min./max. 20/52 C 7/20 C min./max. -20/40 C 15/40 C AH CS 1-10a-31a/09ar/14ar Uwaga! Oprócz typów AH CS 1-07a/1-08a, pozostałe są pakowane w dwóch opakowaniach (pompa ciepła + czerpnia powietrza) Montaż wewnątrz Pompy ciepła Aeroheat produkcji CTA oferują atrakcyjne rozwiązania. Szeroki zakres typów powietrznych pomp ciepła pozwala na stosowanie ich zarówno w nowym budownictwie jak i podczas remontów starszych obiektów. Specjalna konstrukcja obudowy z wysokiej jakości stali nierdzewnej powoduje, że pompy CTA dobrze komponują się z otoczeniem. Zdalny monitoring przez internet / telefon komórkowy z dowolnego miejsca w dowolnym czasie jest w standardzie. Montaż na zewnątrz NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 16

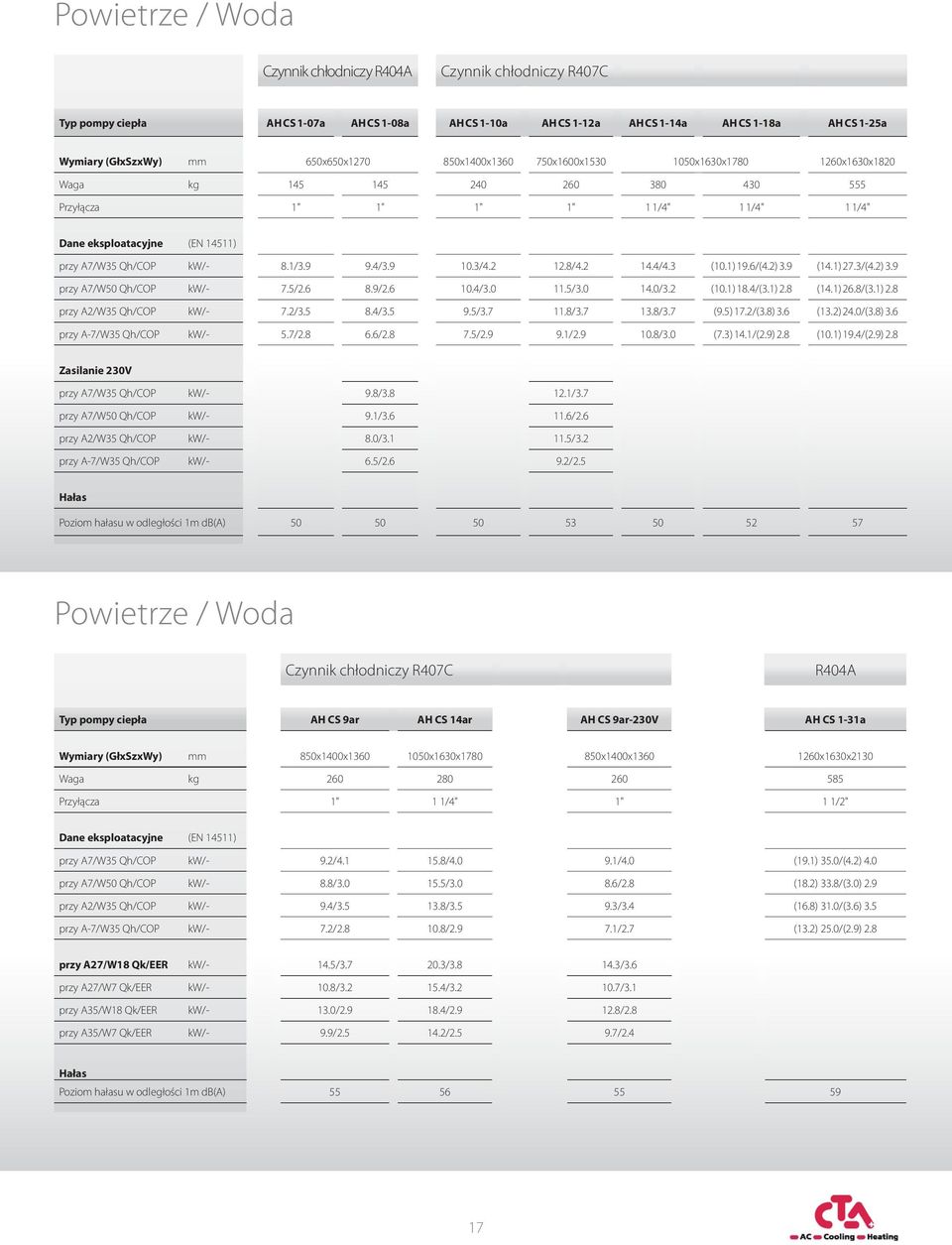

17 Powietrze / Woda Czynnik chłodniczy R404A Czynnik chłodniczy R407C Typ pompy ciepła AH CS 1-07a AH CS 1-08a AH CS 1-10a AH CS 1-12a AH CS 1-14a AH CS 1-18a AH CS 1-25a Wymiary (GłxSzxWy) mm 650x650x x1400x x1600x x1630x x1630x1820 Waga kg Przyłącza 1" 1" 1" 1" 1 1/4" 1 1/4" 1 1/4" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 8.1/ / / / /4.3 (10.1) 19.6/(4.2) 3.9 (14.1) 27.3/(4.2) 3.9 przy A7/W50 Qh/COP kw/- 7.5/ / / / /3.2 (10.1) 18.4/(3.1) 2.8 (14.1) 26.8/(3.1) 2.8 przy A2/W35 Qh/COP kw/- 7.2/ / / / /3.7 (9.5) 17.2/(3.8) 3.6 (13.2) 24.0/(3.8) 3.6 przy A-7/W35 Qh/COP kw/- 5.7/ / / / /3.0 (7.3) 14.1/(2.9) 2.8 (10.1) 19.4/(2.9) 2.8 Zasilanie 230V przy A7/W35 Qh/COP kw/- 9.8/ /3.7 przy A7/W50 Qh/COP kw/- 9.1/ /2.6 przy A2/W35 Qh/COP kw/- 8.0/ /3.2 przy A-7/W35 Qh/COP kw/- 6.5/ /2.5 Poziom hałasu w odległości 1m db(a) Powietrze / Woda Czynnik chłodniczy R407C R404A Typ pompy ciepła AH CS 9ar AH CS 14ar AH CS 9ar-230V AH CS 1-31a Wymiary (GłxSzxWy) mm 850x1400x x1630x x1400x x1630x2130 Waga kg Przyłącza 1" 1 1/4" 1" 1 1/2" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 9.2/ / /4.0 (19.1) 35.0/(4.2) 4.0 przy A7/W50 Qh/COP kw/- 8.8/ / /2.8 (18.2) 33.8/(3.0) 2.9 przy A2/W35 Qh/COP kw/- 9.4/ / /3.4 (16.8) 31.0/(3.6) 3.5 przy A-7/W35 Qh/COP kw/- 7.2/ / /2.7 (13.2) 25.0/(2.9) 2.8 przy A27/W18 Qk/EER kw/- 14.5/ / /3.6 przy A27/W7 Qk/EER kw/- 10.8/ / /3.1 przy A35/W18 Qk/EER kw/- 13.0/ / /2.8 przy A35/W7 Qk/EER kw/- 9.9/ / /2.4 Poziom hałasu w odległości 1m db(a)

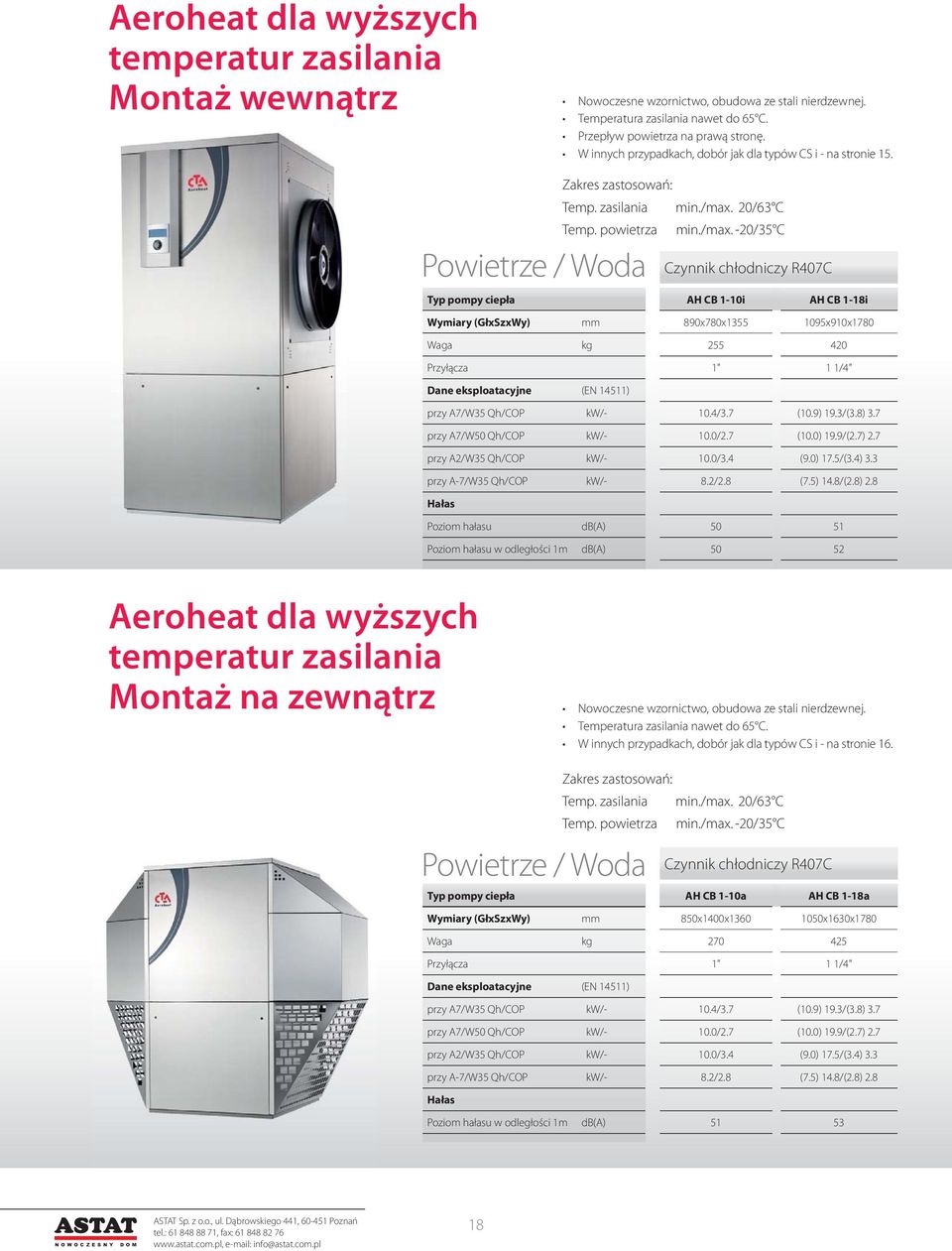

18 Aeroheat dla wyższych temperatur zasilania Montaż wewnątrz Nowoczesne wzornictwo, obudowa ze stali nierdzewnej. Temperatura zasilania nawet do 65 C. Przepływ powietrza na prawą stronę. W innych przypadkach, dobór jak dla typów CS i - na stronie 15. Powietrze / Woda Czynnik chłodniczy R407C Typ pompy ciepła AH CB 1-10i AH CB 1-18i Wymiary (GłxSzxWy) mm 890x780x x910x1780 Waga kg Przyłącza 1" 1 1/4" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 10.4/3.7 (10.9) 19.3/(3.8) 3.7 przy A7/W50 Qh/COP kw/- 10.0/2.7 (10.0) 19.9/(2.7) 2.7 przy A2/W35 Qh/COP kw/- 10.0/3.4 (9.0) 17.5/(3.4) 3.3 przy A-7/W35 Qh/COP kw/- 8.2/2.8 (7.5) 14.8/(2.8) 2.8 Zakres zastosowań: Temp. zasilania min./max. 20/63 C Temp. powietrza min./max. -20/35 C Poziom hałasu db(a) Poziom hałasu w odległości 1m db(a) Aeroheat dla wyższych temperatur zasilania Montaż na zewnątrz Nowoczesne wzornictwo, obudowa ze stali nierdzewnej. Temperatura zasilania nawet do 65 C. W innych przypadkach, dobór jak dla typów CS i - na stronie 16. Powietrze / Woda Czynnik chłodniczy R407C Typ pompy ciepła AH CB 1-10a AH CB 1-18a Wymiary (GłxSzxWy) mm 850x1400x x1630x1780 Waga kg Przyłącza 1" 1 1/4" Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 10.4/3.7 (10.9) 19.3/(3.8) 3.7 przy A7/W50 Qh/COP kw/- 10.0/2.7 (10.0) 19.9/(2.7) 2.7 przy A2/W35 Qh/COP kw/- 10.0/3.4 (9.0) 17.5/(3.4) 3.3 przy A-7/W35 Qh/COP kw/- 8.2/2.8 (7.5) 14.8/(2.8) 2.8 Zakres zastosowań: Temp. zasilania min./max. 20/63 C Temp. powietrza min./max. -20/35 C Poziom hałasu w odległości 1m db(a) NOWOCZESNY DOM ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań tel.: , fax: info@astat.com.pl 18

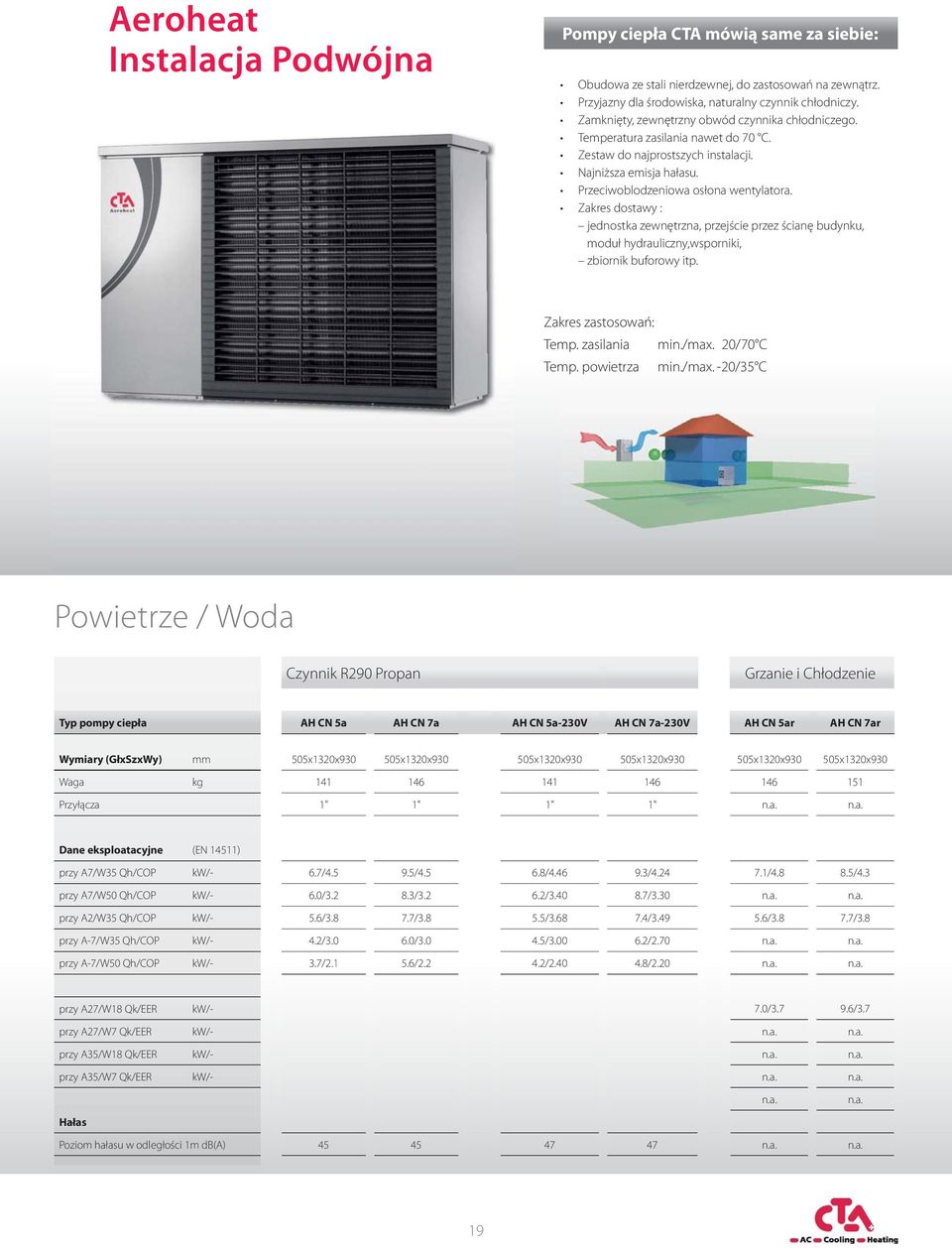

19 Aeroheat Instalacja Podwójna Pompy ciepła CTA mówią same za siebie: Obudowa ze stali nierdzewnej, do zastosowań na zewnątrz. Przyjazny dla środowiska, naturalny czynnik chłodniczy. Zamknięty, zewnętrzny obwód czynnika chłodniczego. Temperatura zasilania nawet do 70 C. Zestaw do najprostszych instalacji. Najniższa emisja hałasu. Przeciwoblodzeniowa osłona wentylatora. Zakres dostawy : jednostka zewnętrzna, przejście przez ścianę budynku, moduł hydrauliczny,wsporniki, zbiornik buforowy itp. Zakres zastosowań: Temp. zasilania min./max. 20/70 C Temp. powietrza min./max. -20/35 C Powietrze / Woda Czynnik R290 Propan Grzanie i Chłodzenie Typ pompy ciepła AH CN 5a AH CN 7a AH CN 5a-230V AH CN 7a-230V AH CN 5ar AH CN 7ar Wymiary (GłxSzxWy) mm 505x1320x x1320x x1320x x1320x x1320x x1320x930 Waga kg Przyłącza 1" 1" 1" 1" n.a. n.a. Dane eksploatacyjne (EN 14511) przy A7/W35 Qh/COP kw/- 6.7/ / / / / /4.3 przy A7/W50 Qh/COP kw/- 6.0/ / / /3.30 n.a. n.a. przy A2/W35 Qh/COP kw/- 5.6/ / / / / /3.8 przy A-7/W35 Qh/COP kw/- 4.2/ / / /2.70 n.a. n.a. przy A-7/W50 Qh/COP kw/- 3.7/ / / / n.a. n.a. przy A27/W18 Qk/EER kw/- 7.0/ /3.7 przy A27/W7 Qk/EER kw/- n.a. n.a. przy A35/W18 Qk/EER kw/- n.a. n.a. przy A35/W7 Qk/EER kw/- n.a. n.a. n.a. n.a. Poziom hałasu w odległości 1m db(a) n.a. n.a. 19

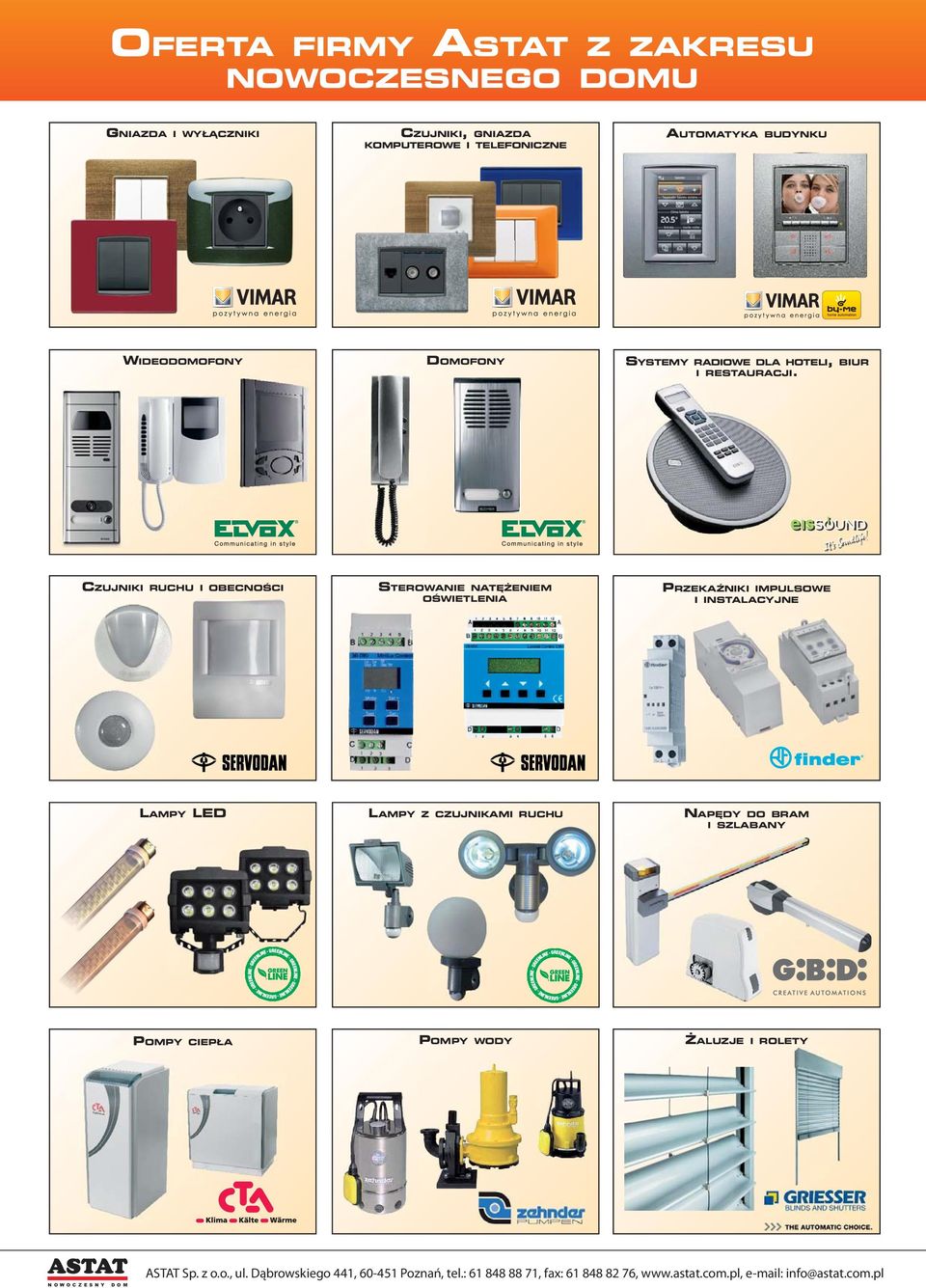

20 OFERTA FIRMY ASTAT Z ZAKRESU NOWOCZESNEGO DOMU PRZENOŚNE SYSTEMY OŚWIETLENIOWE FIRMY PELITM TEL.: 61 GNIAZDA I WYŁĄCZNIKI CZUJNIKI, GNIAZDA KOMPUTEROWE I TELEFONICZNE WIDEODOMOFONY CZUJNIKI RUCHU I OBECNOŚCI LAMPY LED POMPY CIEPŁA DOMOFONY STEROWANIE NATĘŻENIEM OŚWIETLENIA LAMPY Z CZUJNIKAMI RUCHU POMPY WODY AUTOMATYKA SYSTEMY BUDYNKU RADIOWE DLA HOTELI, BIUR I RESTAURACJI. PRZEKAŹNIKI IMPULSOWE I INSTALACYJNE NAPĘDY DO BRAM I SZLABANY ŻALUZJE I ROLETY ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl N O W O C Z E S N Y D O M
